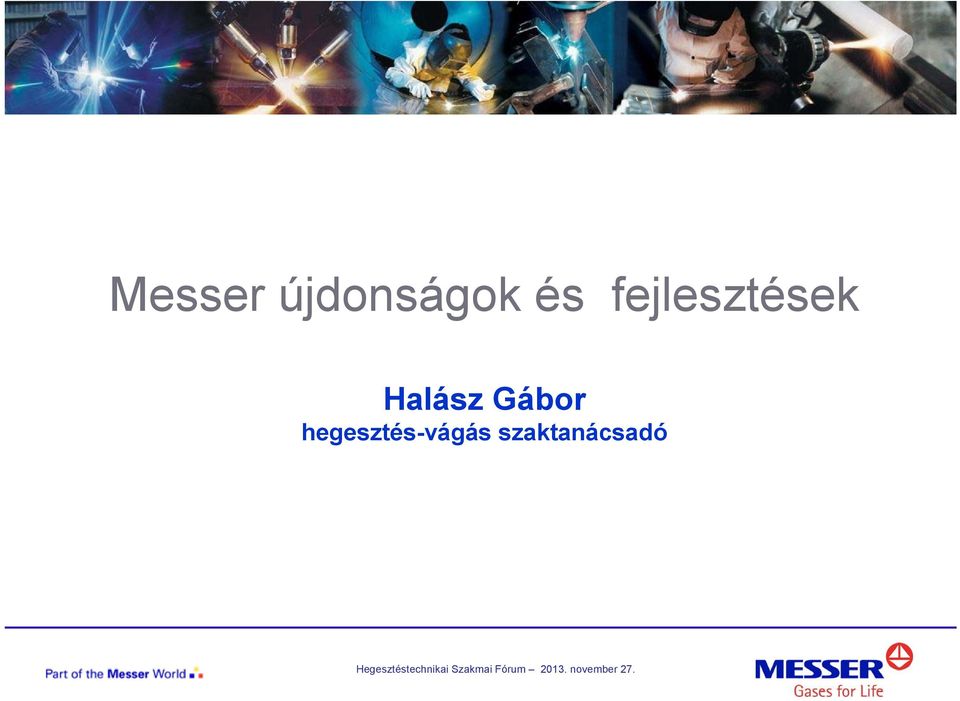

1 Messer újdonságok és fejlesztések Halász Gábor hegesztés-vágás szaktanácsadó

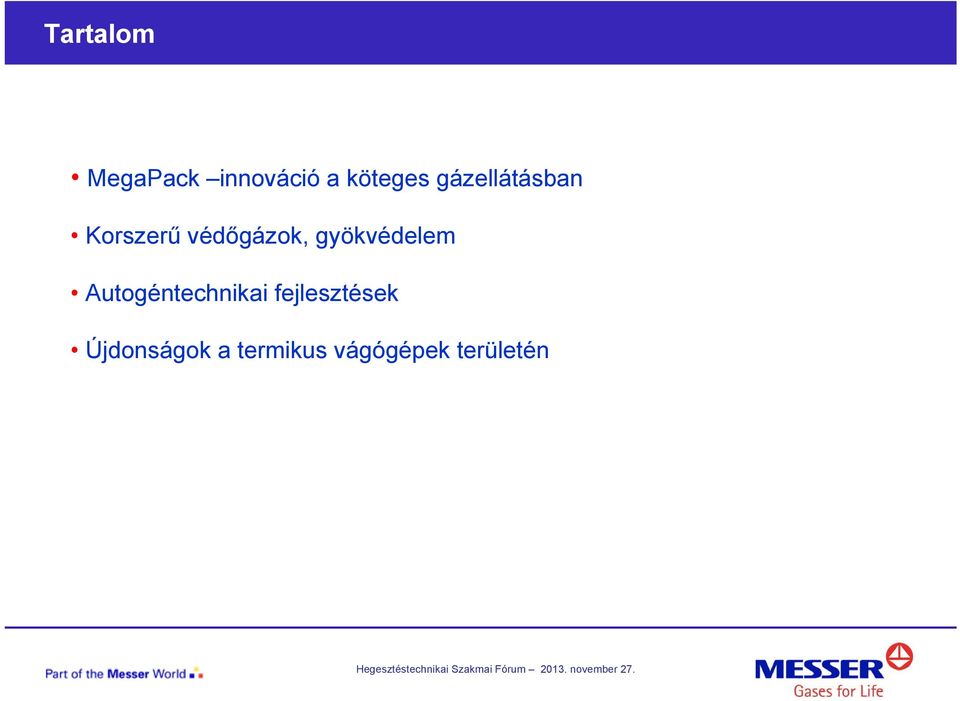

2 Tartalom MegaPack innováció a köteges gázellátásban Korszerű védőgázok, gyökvédelem Autogéntechnikai fejlesztések Újdonságok a termikus vágógépek területén

3 Messer stand részlet - gázellátás

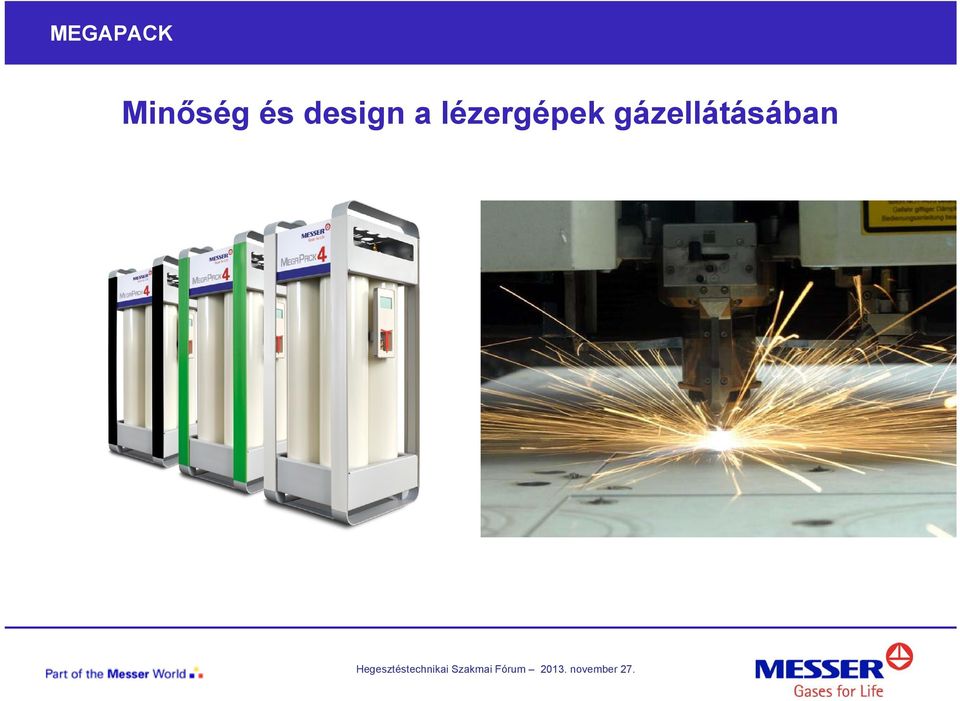

4 MEGAPACK Minőség és design a lézergépek gázellátásában

5 MegaPack a kötegelt innováció azonnal érzékelhető - Minőség újraértelmezett - Biztonság optimalizált - Szállítás továbbfejlesztett - Gazdaságosság díjjal jutalmazott - Design

6 Átgondolt biztonság A kialakítás következtében minden gázvezeték és szerelvény ütés ellen védett. A köteg csak a gáztöltetnek megfelelő csatlakozásokkal és szelepekkel rendelkezik Nagy stabilitást garantáló kialakítás Új eredetiséget igazoló matrica A gázcsatlakozások nem a fej magasságban találhatók A színezés alapján könnyen azonosítható gáztöltet

A köteg csak a gáztöltetnek megfelelő csatlakozásokkal és szelepekkel rendelkezik Nagy

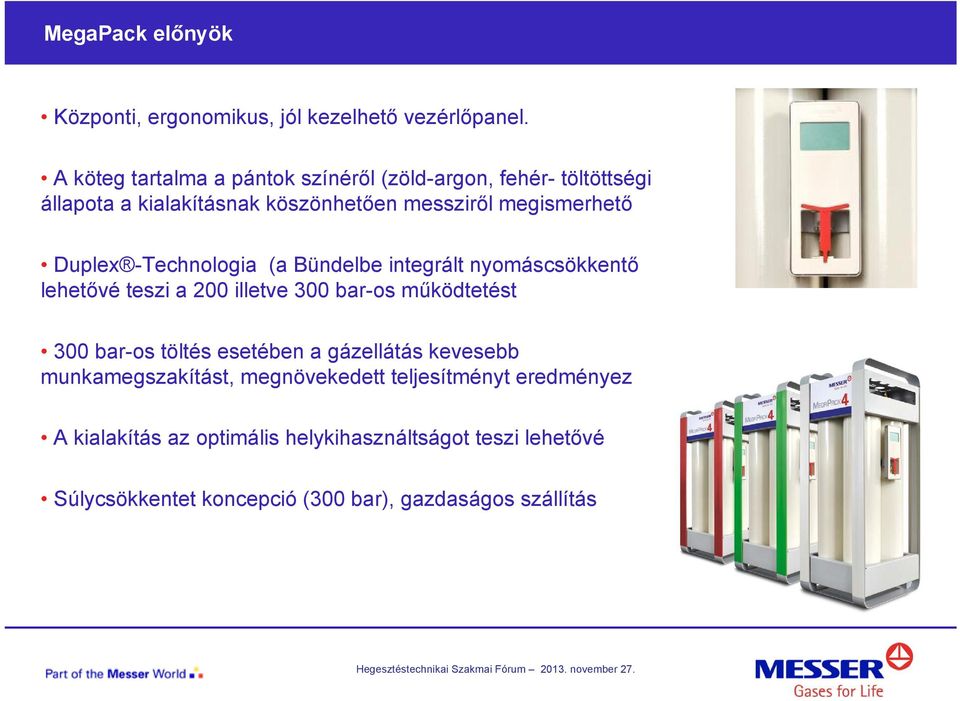

7 MegaPack előnyök Központi, ergonomikus, jól kezelhető vezérlőpanel. A köteg tartalma a pántok színéről (zöld-argon, fehér- töltöttségi állapota a kialakításnak köszönhetően messziről megismerhető Duplex -Technologia (a Bündelbe integrált nyomáscsökkentő lehetővé teszi a 200 illetve 300 bar-os működtetést 300 bar-os töltés esetében a gázellátás kevesebb munkamegszakítást, megnövekedett teljesítményt eredményez A kialakítás az optimális helykihasználtságot teszi lehetővé Súlycsökkentet koncepció (300 bar), gazdaságos szállítás

Duplex -Technologia (a Bündelbe integrált nyomáscsökkentő lehetővé teszi a 200 illetve 300 bar-os működtetést 300 bar-os töltés

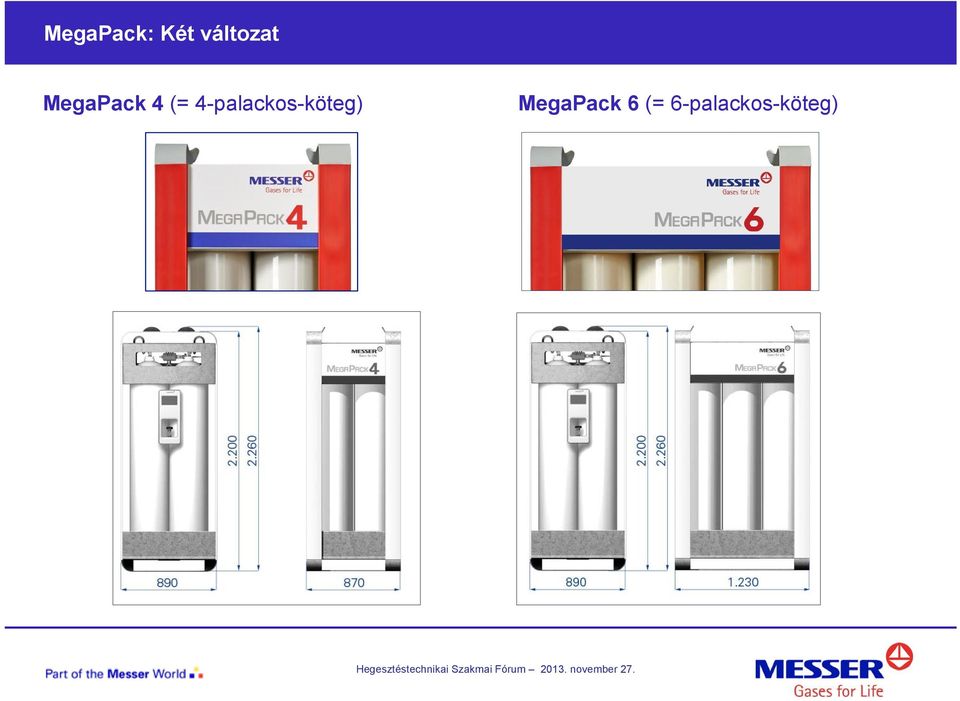

8 MegaPack: Két változat MegaPack 4 (= 4-palackos-köteg) MegaPack 6 (= 6-palackos-köteg)

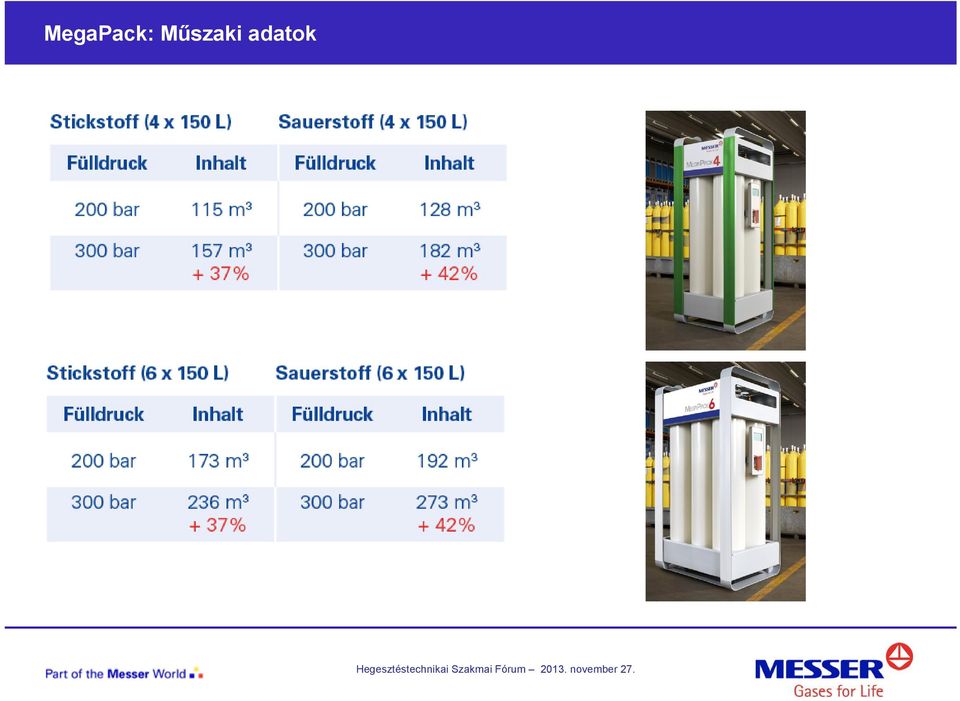

9 MegaPack: Műszaki adatok

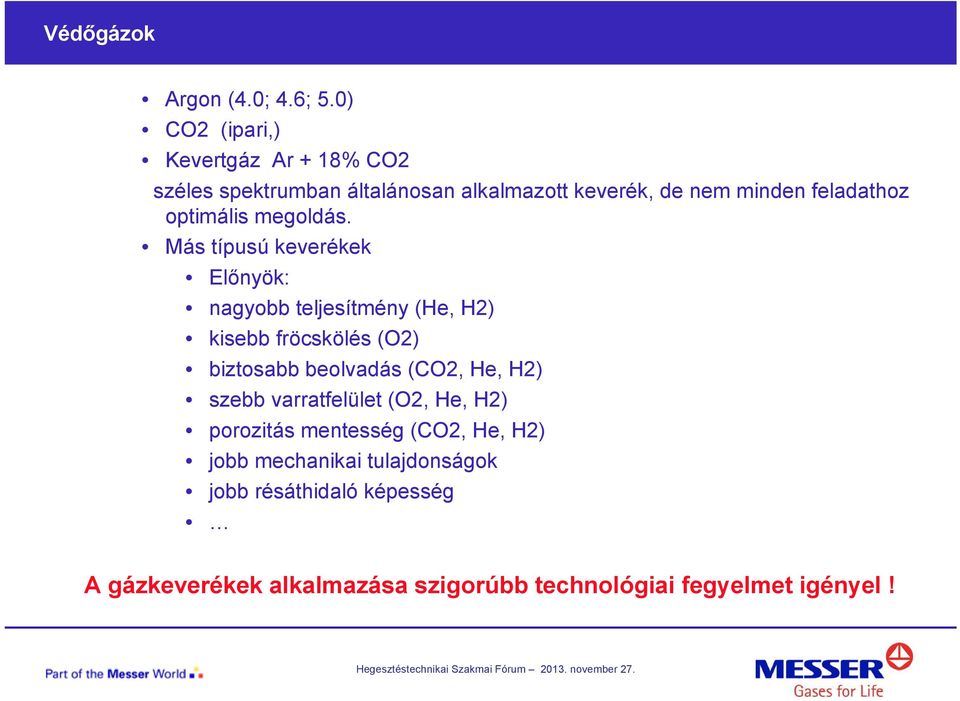

10 Védőgázok Argon (4.0; 4.6; 5.0) CO2 (ipari,) Kevertgáz Ar + 18% CO2 széles spektrumban általánosan alkalmazott keverék, de nem minden feladathoz optimális megoldás. Más típusú keverékek Előnyök: nagyobb teljesítmény (He, H2) kisebb fröcskölés (O2) biztosabb beolvadás (CO2, He, H2) szebb varratfelület (O2, He, H2) porozitás mentesség (CO2, He, H2) jobb mechanikai tulajdonságok jobb résáthidaló képesség A gázkeverékek alkalmazása szigorúbb technológiai fegyelmet igényel!

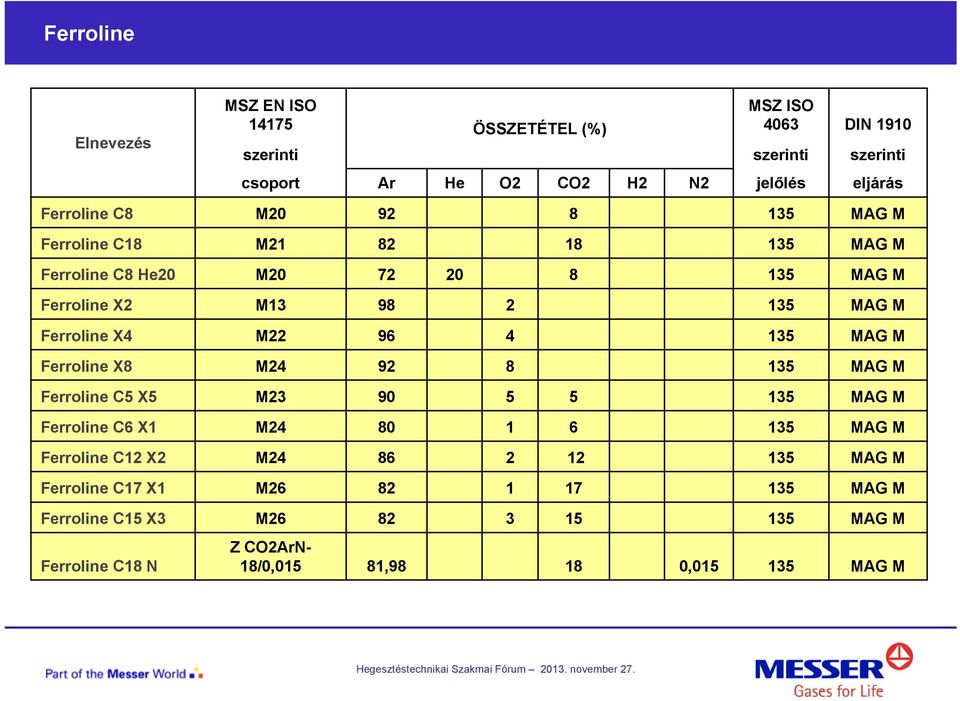

11 Ferroline Elnevezés MSZ EN ISO ÖSSZETÉTEL (%) MSZ ISO 4063 DIN 1910 szerinti szerinti szerinti csoport Ar He O2 CO2 H2 N2 jelőlés eljárás Ferroline C8 M MAG M Ferroline C18 M MAG M Ferroline C8 He20 M MAG M Ferroline X2 M MAG M Ferroline X4 M MAG M Ferroline X8 M MAG M Ferroline C5 X5 M MAG M Ferroline C6 X1 M MAG M Ferroline C12 X2 M MAG M Ferroline C17 X1 M MAG M Ferroline C15 X3 M MAG M Ferroline C18 N Z CO2ArN- 18/0,015 81, , MAG M

X4 M22 96 4 135 MAG M Ferroline X8 M24 92 8 135 MAG M Ferroline C5 X5 M23 90 5 5 135 MAG M Ferroline C6 X1 M24 80 1 6 135 MAG M Ferroline C12 X2 M24

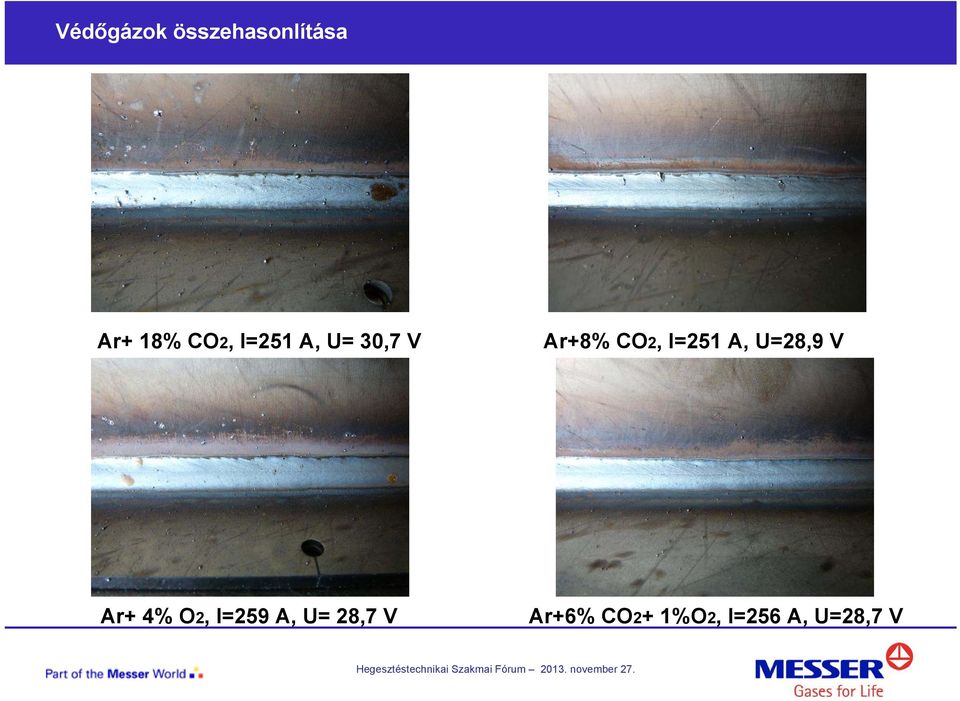

12 Védőgázok összehasonlítása Ar+ 18% CO2, I=251 A, U= 30,7 V Ar+8% CO2, I=251 A, U=28,9 V Ar+ 4% O2, I=259 A, U= 28,7 V Ar+6% CO2+ 1%O2, I=256 A, U=28,7 V

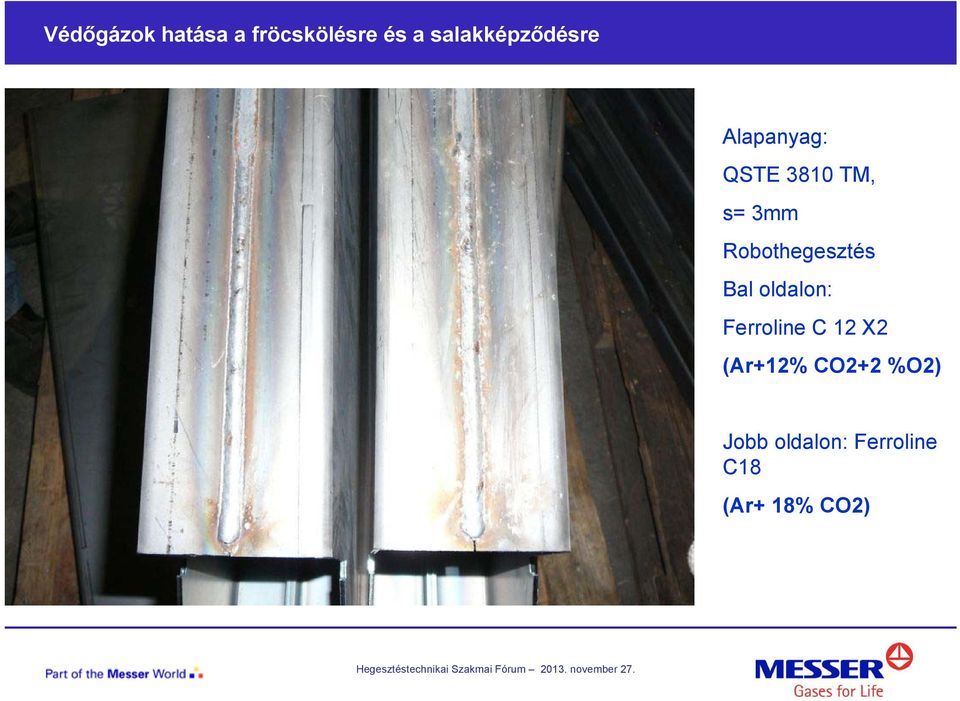

13 Védőgázok hatása a fröcskölésre és a salakképződésre Alapanyag: QSTE 3810 TM, s= 3mm Robothegesztés Bal oldalon: Ferroline C 12 X2 (Ar+12% CO2+2 %O2) Jobb oldalon: Ferroline C18 (Ar+ 18% CO2)

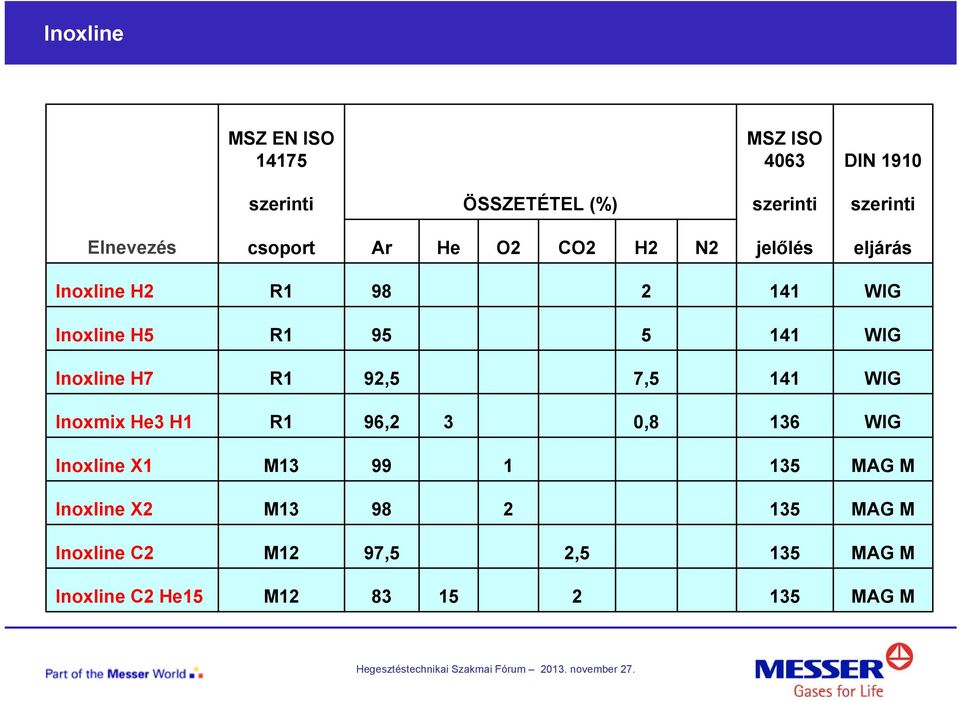

14 Inoxline MSZ EN ISO MSZ ISO 4063 DIN 1910 szerinti ÖSSZETÉTEL (%) szerinti szerinti Elnevezés csoport Ar He O2 CO2 H2 N2 jelőlés eljárás Inoxline H2 R WIG Inoxline H5 R WIG Inoxline H7 R1 92,5 7,5 141 WIG Inoxmix He3 H1 R1 96,2 3 0,8 136 WIG Inoxline X1 M MAG M Inoxline X2 M MAG M Inoxline C2 M12 97,5 2,5 135 MAG M Inoxline C2 He15 M MAG M

Inoxline H7 R1 92,5 7,5 141 WIG Inoxmix He3 H1 R1 96,2 3 0,8 136 WIG Inoxline X1 M13 99 1 135 MAG M

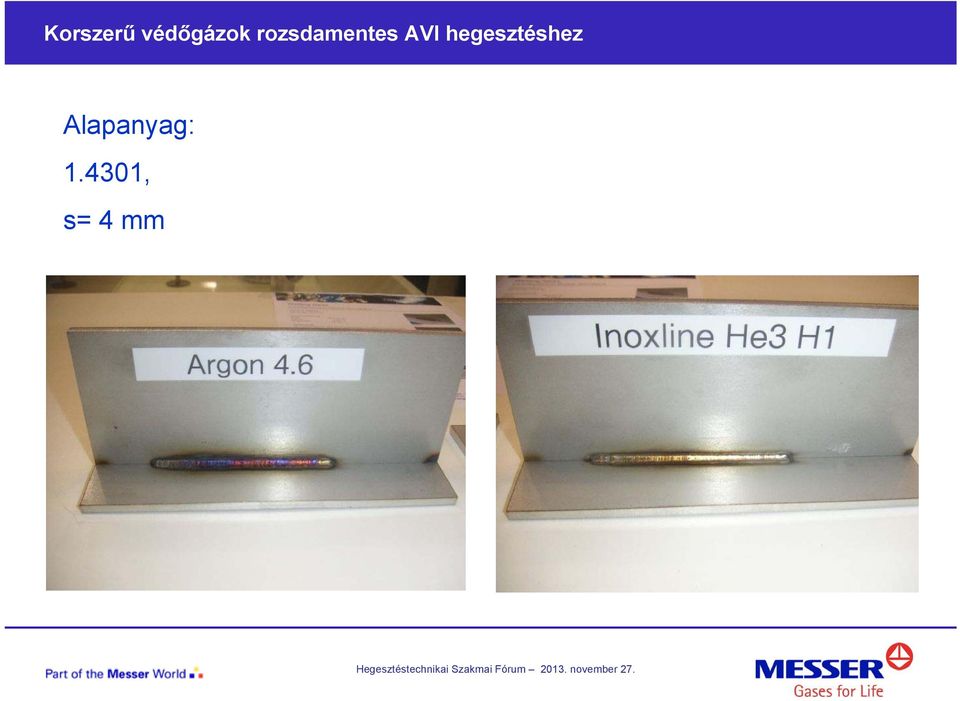

15 Korszerű védőgázok rozsdamentes AVI hegesztéshez Alapanyag: , s= 4 mm

16 Aluline Elnevezés MSZ EN ISO ÖSSZETÉTEL (%) MSZ ISO 4063 DIN 1910 szerinti szerinti szerinti csoport Ar He O2 CO2 H2 N2 jelőlés eljárás Aluline He70 I /131 WIG/MIG Aluline He50 I /131 WIG/MIG Aluline He30 I /131 WIG/MIG Aluline He15 I /131 WIG/MIG Aluline N Z ArN-0,015 99,985 0, /131 WIG/MIG Aluline N He15 Aluline N He50 Z HeArN- 15/0,015 84, , /131 WIG/MIG Z HeArN- 50/0,015 49, , /131 WIG/MIG

30 141/131 WIG/MIG Aluline He15 I3 85 15 141/131 WIG/MIG Aluline N Z ArN-0,015 99,985 0,015 141/131 WIG/MIG Aluline N

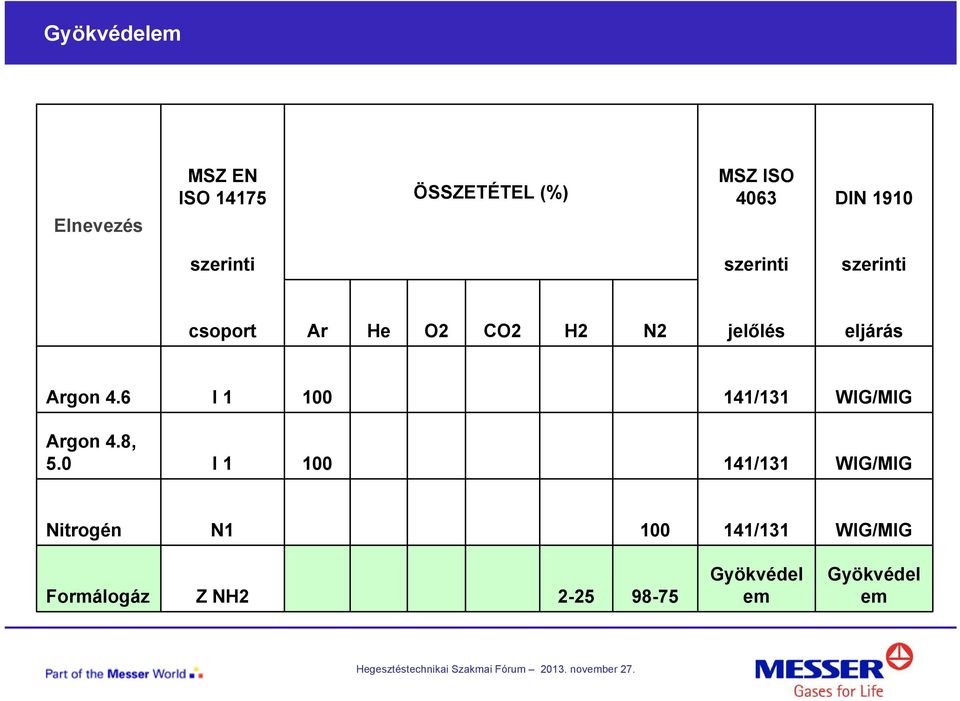

17 Gyökvédelem Elnevezés MSZ EN ISO ÖSSZETÉTEL (%) MSZ ISO 4063 DIN 1910 szerinti szerinti szerinti csoport Ar He O2 CO2 H2 N2 jelőlés eljárás Argon 4.6 I /131 WIG/MIG Argon 4.8, 5.0 I /131 WIG/MIG Nitrogén N /131 WIG/MIG Formálogáz Z NH Gyökvédel em Gyökvédel em

4.6 I 1 100 141/131 WIG/MIG Argon 4.8, 5.

18 Gyökvédelem A maradék oxigén tartalom hatása a gyökoldalra

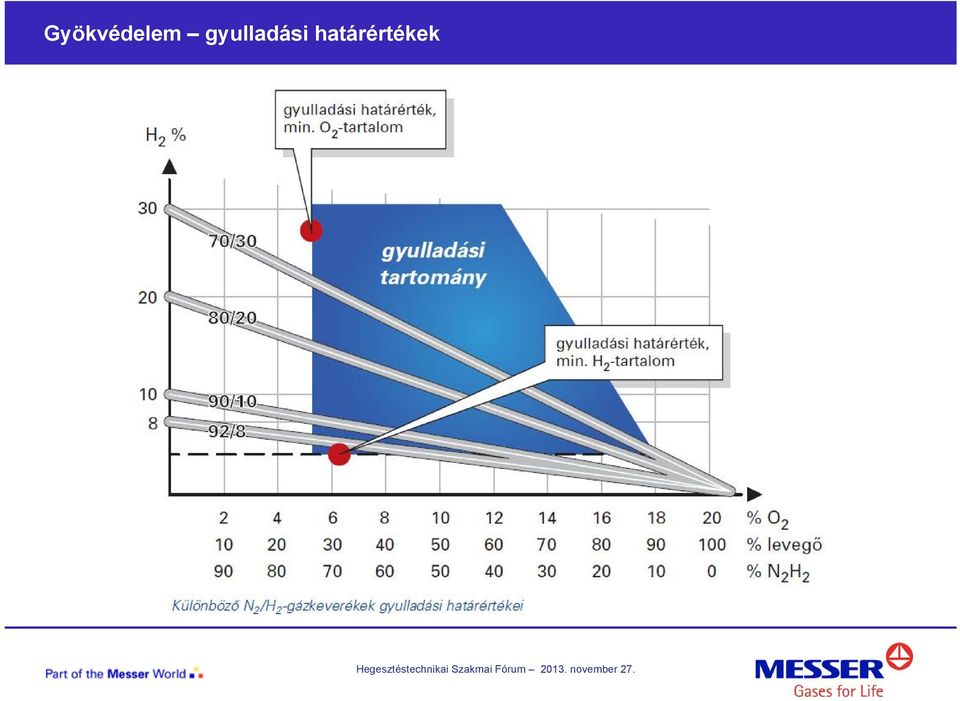

19 Gyökvédelem gyulladási határértékek

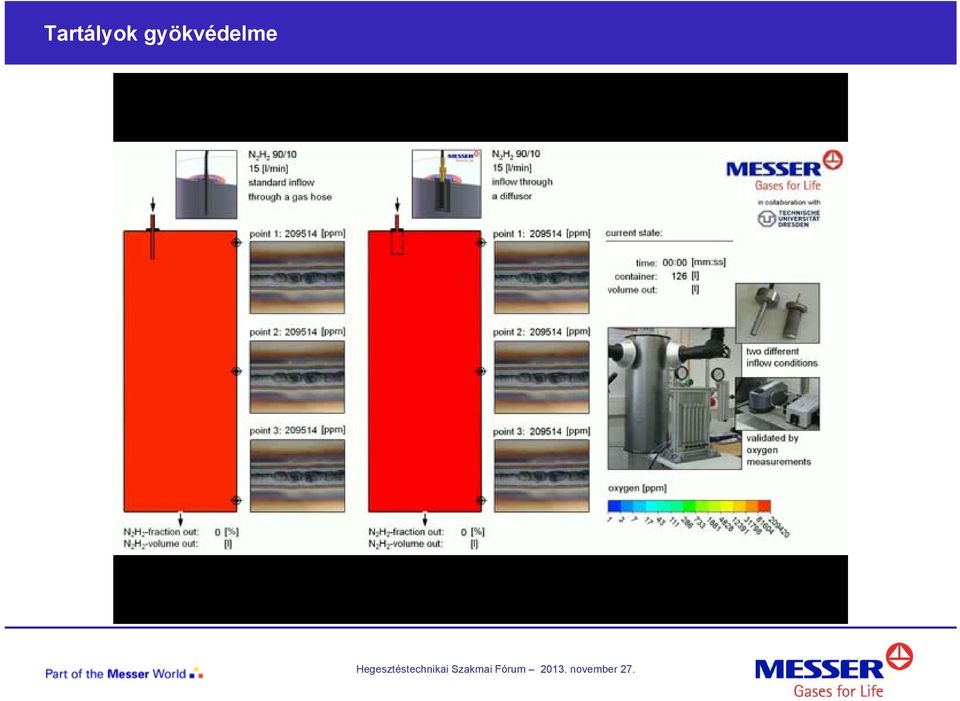

20 Tartályok gyökvédelme

21 Védőgázok minőségi követelmények EN ISO 14175:2008 Megjegyzés: a 99,99% tisztaságú (4.0) argon maximális nedvességtartalma 30 ppm (V/V), a 99,996% tisztaságú (4.6) argon maximális nedvességtartalma 10 ppm (V/V), a 99,999% tisztaságú (5.0) argon maximális nedvességtartalma 3 ppm (V/V).

22 Nedvességtartalom mérés Vezetékes védőgáz nedvességtartalma Csarnok légterének nedvességtartalma

23 Nedvességtartalom mérés hegesztő pisztolynál

24 Amikor a legjobb védőgáz sem segít

25 Autogéntechnikai fejlesztések CONSTANT

26 CONSTANT

27 OXICON Monoblock szelep nyomásmérővel A hagyományos monoblock szelepek helyére szerelhetők. A markolaton állítható 0 10 bar tartományban a vágóoxigén nyomása

28 Minitherm vágóegység 25 mm acél vágása

29 3D vágás ALFA vágópuska

30 Messer Multi Therm

31 Messer Multi Therm kenő rendszer

32 Power Blade lézervágó berendezés Sugárforrás: IPG YLS 3000 szállézer

33 Global Reporter vezérlés

34 Power Blade által vágott minta Alapanyag: RAEX 250 s: 10 mm Döntési szögek: Oº 30º 45º Vágási sebességek: mm/min Vágógáz: O2 Vágógáz nyomás: bar 0,5 0,7 0,9

35 Gázok és tanácsadás a Szakértőktől Köszönjük megtisztelő figyelmüket.
