1 Nagytisztaságú laboratóriumi gázellátó rendszerek és szerelvények Radnóti László, Messer Hungarogáz Kft.

2 Eszközök Nyomáscsökkentő Nyomáscsökkentő szerkezeti felépítése

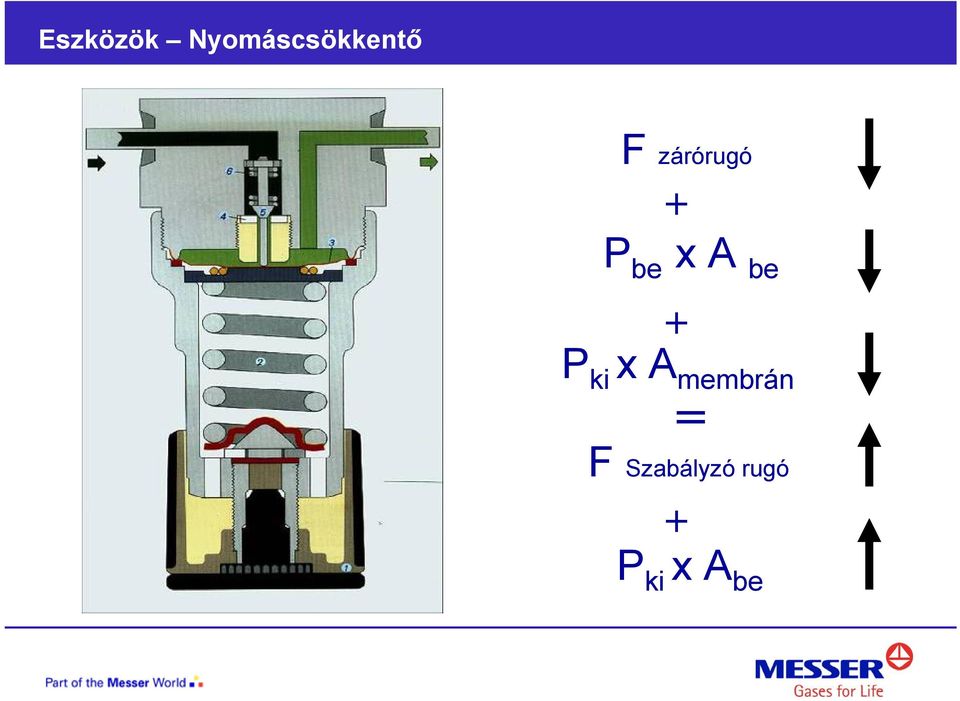

3 Eszközök Nyomáscsökkentő F zárórugó + P be x A be + P ki x A membrán = F Szabályzó rugó + P ki x A be

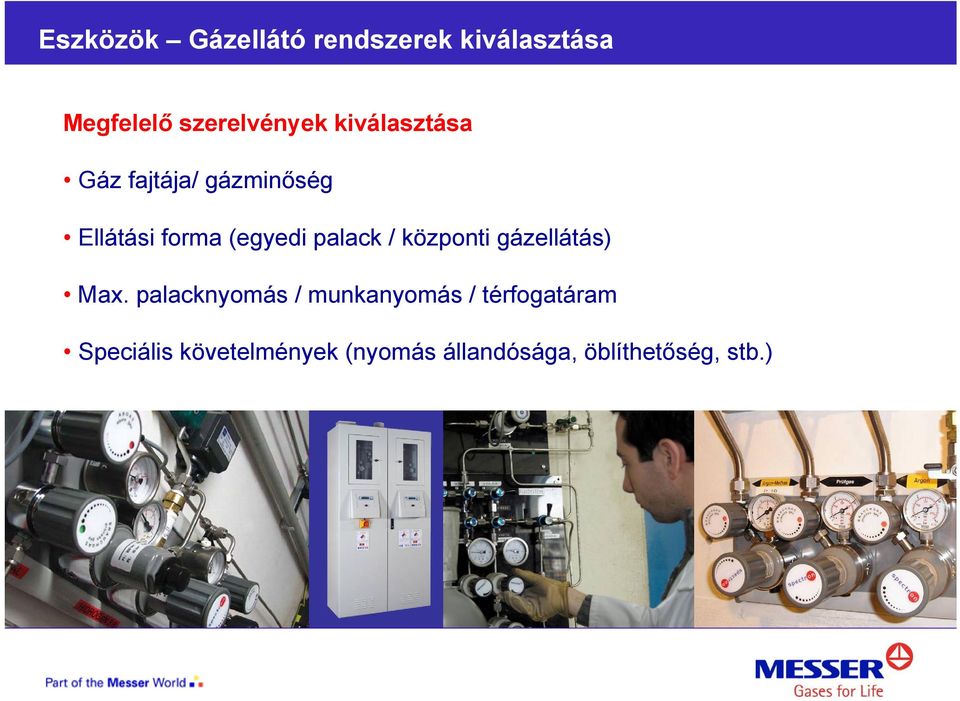

4 Eszközök Gázellátó rendszerek kiválasztása Megfelelő szerelvények kiválasztása Gáz fajtája/ gázminőség Ellátási forma (egyedi palack / központi gázellátás) Max. palacknyomás / munkanyomás / térfogatáram Speciális követelmények (nyomás állandósága, öblíthetőség, stb.)

5 Eszközök Gázellátó rendszerek kiválasztása Eszköz anyagának kiválasztása Inert vagy éghető gázok és gázkeverékek (ppm/%) nikkelezett bronz ház rozsdamentes membrán Toxikus és/vagy korrozív gázok és gázkeverékek (ppb) rozsdamentes ház rozsdamentes membrán

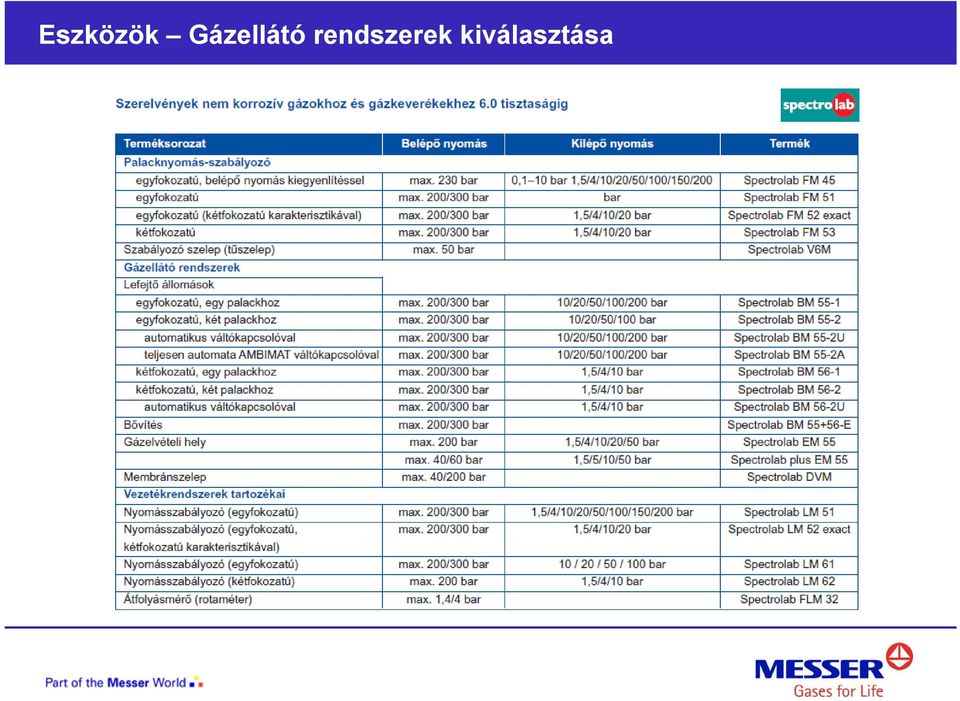

6 Eszközök Gázellátó rendszerek kiválasztása

7 Eszközök Gázellátó rendszerek kiválasztása Szerelvény-adatlapok műszaki információi weboldal katalógus

8 Eszközök Gázellátó rendszerek kiválasztása Palackreduktor vagy gázellátó rendszer? - ez itt a kérdés!

9 Eszközök Központi gázellátás vs. palackreduktor Egyedi gázellátás Központi gázellátás

10 Eszközök Központi gázellátás vs. palackreduktor Miért Központi Gázellátó Rendszer? minőség -öblítő rendszer műszerbiztonság - kétlépcsős redukció munkabiztonság - veszélyes gázok épületen kívül költséghatékonyság - kevesebb palack kényelem - optimalizált munkafolyamat - kisebb helyigény

11 Eszközök Gázellátó rendszerek használata Mindig a megfelelő csatlakozót használjuk!

12 Eszközök megfelelő használat Szelep ellenőrzése Tömítés ellenőrzése Reduktor rögzítése kulccsal vagy kézzel!

13 Eszközök Megfelelő Használat Ne használjunk nagy erőkart! Soha ne húzzuk túl a reduktort!

14 Eszközök Gázellátó rendszerek használata Miért az öblítés? gázminőség megtartása biztonság (toxikus gázok) korrózió tűz/öngyulladás

15 Eszközök Gázellátó rendszerek használata Öblítési módok Átáramoltatásos Nyomásépítéses Vákuum Kombinált: vákuum + nyomásépítéses Öblítés saját gázzal Öblítés inert gázzal

16 Eszközök Gázellátó rendszerek használata Nyomásépítéses öblítés 0 bar 8 bar 1: Kezdeti Állapot 2: Nyomásépítés zárt zárt nyitott zárt 0 bar 3: Nyomás elengedése (öblítés) zárt nyitott

17 Eszközök Gázellátó rendszerek Nyomásépítéses öblítés (200 bar, öblítés saját gázzal) Step Air Specialty Gas (5.0) Gas Impurities Quality % vpm % vpm 1 100% - 0% ,5% - 99,5% ,5 3 0,0025% - 99,9975% 25 4,7 4 0,00001% 99,999990% 0,1 7.0

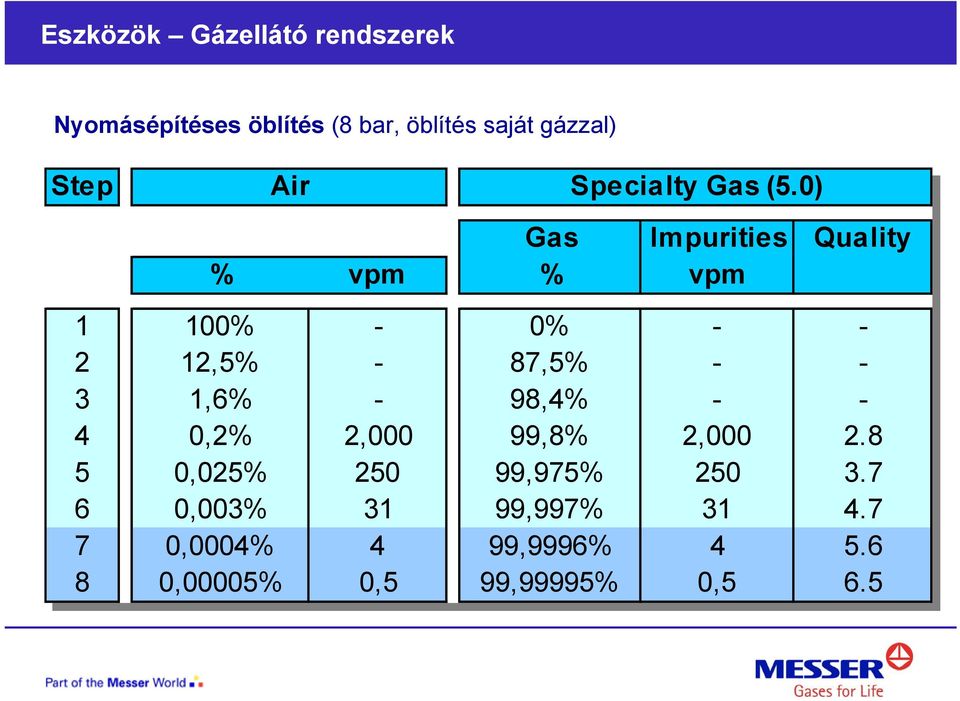

18 Eszközök Gázellátó rendszerek Nyomásépítéses öblítés (8 bar, öblítés saját gázzal) Step Air Air Specialty Gas (5.0) Gas Impurities Quality % vpm % vpm 1 100% -- 0% 0% ,5% -- 87,5% ,6% -- 98,4% ,2% 2,000 99,8% 2, ,025% ,975% ,003% ,997% ,0004% 4 99,9996% ,00005% 0,5 0,5 99,99995% 0,5 0,

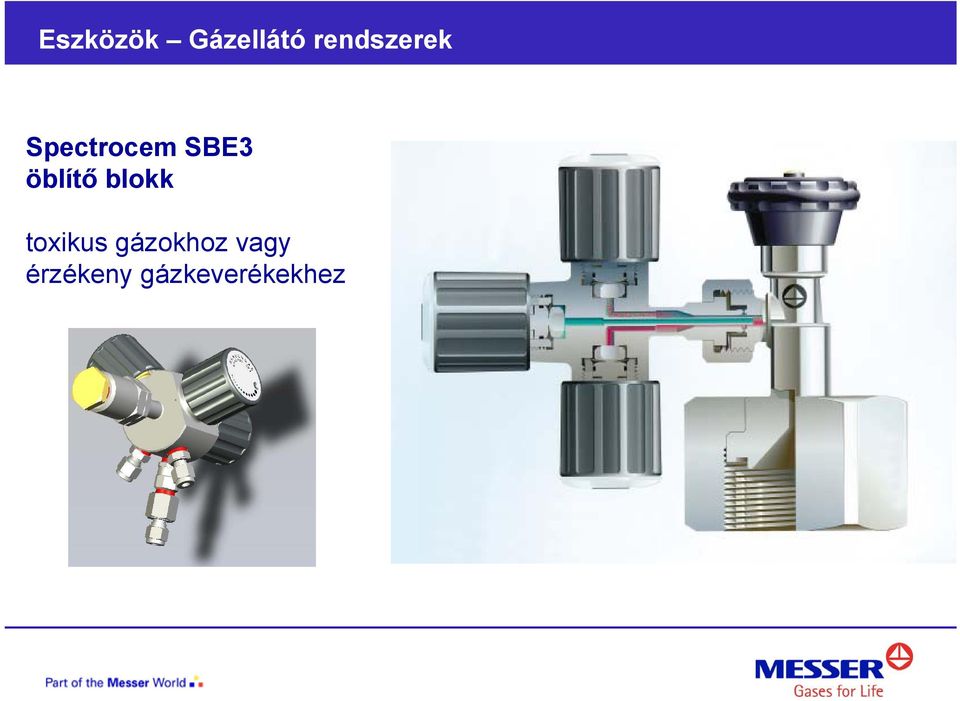

19 Eszközök Gázellátó rendszerek Spectrocem SBE3 öblítő blokk toxikus gázokhoz vagy érzékeny gázkeverékekhez

20 Palackreduktor egylépcsős / kétlépcsős Fajtái: - FM51: egylépcsős - FM52: egylépcsős kétlépcsős karakterisztikával - FM53: kétlépcsős Belépő nyomás: max. 300 bar Kilépő nyomás: max. 1.5; 4; bar Ház anyaga: - nikkelezett bronz - rozsdamentes Membrán anyaga: rozsdamentes Lyukráta:10-8 mbar l/sec He Gázszűrő Térfogatáram: max. 30 m3/h

21 Egypalackos öblíthető lefejtő BM55-1 / BE55-1 Fajtái: - BM 55-1: egylépcsős - BM 56-1: kétlépcsős Belépő nyomás: max. 300 bar Kilépő nyomás: max. 1.5; 4; bar Ház anyaga: - nikkelezett bronz - rozsdamentes Membrán anyaga: rozsdamentes Lyukráta:10-8 mbar l/sec He Gázszűrő Öblítő blokk Kontaktmanométer Térfogatáram: max. 30 m3/h

22 Kétpalackos öblíthető lefejtő BM55-2 / BE55-2 Gázkimenet szelep nélkül Gázkimenet záró szeleppel Fajtái: - BM 55-2: egylépcsős - BM 56-2: kétlépcsős Belépő nyomás: max. 300 bar Kilépő nyomás: max. 1.5; 4; bar Ház anyaga: - nikkelezett bronz - rozsdamentes Membrán anyaga: rozsdamentes Lyukráta:10-8 mbar l/sec He Gázszűrő Öblítő blokk Kontaktmanométer Térfogatáram: max. 30 m3/h

23 Kétpalackos automata öblíthető lefejtő BM/BE 55-2 U Fajtái: - BM 55-2U : egylépcsős - BM 56-2U: kétlépcsős Belépő nyomás: max. 300 bar Kilépő nyomás: max. 1.5; 4; bar Ház anyaga: - nikkelezett bronz - rozsdamentes Membrán anyaga: rozsdamentes Lyuk ráta:10-8 mbar l/sec He Gázszűrő Öblítő blokk Kontaktmanométer Térfogatáram: max. 30 m 3/ h

24 Kétpalackos automata öblíthető lefejtő BM/BE 55-2 A Fajtái: - BM 55-2A : egylépcsős - BM 56-2A: kétlépcsős Belépő nyomás: max. 300 bar Kilépő nyomás: max. 1.5; 4; bar Ház anyaga: - nikkelezett bronz - rozsdamentes Membrán anyaga: Rozsdamentes Lyuk ráta:10-8 mbar l/sec He Gázszűrő Öblítő blokk Kontaktmanométer Térfogatáram: max. 30 m3/h

25 Elvételi hely EM55-1 / EE55-1 Fajtái: - EM 55-1: egylépcsős Belépő nyomás: max. 40 bar Kilépő nyomás: max. 1.5; 4; 10; 20; 30 bar Ház anyaga: - nikkelezett bronz - rozsdamentes Membrán anyaga: Rozsdamentes Lyuk ráta:10-8 mbar l/sec He Gázszűrő

26 Kontaktmanométer Jelzőtávadó

27 Köszönöm a figyelmet!
