1 5. ESZTERGÁLÁS 5.1. Renszerezés, felosztás Esztergálás a szétválasztás elnevezésű főcsoporton belül a forgácsolás határozott élű szerszámmal elnevezésű csoportjának alcsoportja Az esztergálás folyamatos, kör alakú fömozgással, a forgácsolás irányára merőleges előtolómozgással végzett forgácsolás. Az esztergálásnak többféle móozata ismeretes. Síkesztergálás olyan esztergálás, amellyel forgástengelyére merőleges sík felületet állítunk a munkaarabon elő. keresztirányú előtolással. Keresztirányú síkesztergálás leszúrással Keresztirányú beszúró esztergálás hosszirányú előtolással. Hosszirányú síkesztergálás

alcsoportja Az esztergálás folyamatos, kör alakú fömozgással, a forgácsolás irányára merőleges előtolómozgással végzett forgácsolás.

2 Hengerfelület esztergálás: körhenger palástfelületet állítunk elő. Hosszirányú Nagy előtolású Hántolóesztergálás Hosszirányú beszúróesztergálás Keresztirányú hengerfelület Csavarfelület esztergálás profilos szerszámmal olyan esztergálás, amelynél a forulatonkénti előtolás a menetemelkeéssel egyenlő. Menetesztergálás menetkéssel Menetesztergálás fésűs menetkéssel Menetmetszés Kúposmenet esztergálás Spirálesztergálás

Csavarfelület esztergálás profilos szerszámmal olyan esztergálás, amelynél a forulatonkénti előtolás a

3 Síkesztergálás ( ) a p v f n w a p v f n w Hengerfelület esztergálás ( ) v f a p nw nw 5.1.a. ábra Esztergálás felosztása a renszám 4. helyéig pélákkal Csavarfelület esztergálás ( és ) n w a p n w a p v f v f

helyéig pélákkal 3.2.1.3. Csavarfelület esztergálás (3.2.1.3.1. és 3.

4 Lefejtőesztergálás az alapprofilos szerszám a forgácsolás alatt az előtolással egyiejűleg legörülő mozgást is végez. Profilozó esztergálás a szerszám profilja átmásolóik a munkaarabra. Hosszirányú profilozó Hosszirányú beszúró Hosszirányú leszúró Keresztirányú profilozó Keresztirányú beszúró Alakesztergálás amelynél a munkaarab alakját az előtolómozgás vagy a forgácsolómozgás vezérlésével állítják elő. Alakesztergálás Másoló alakesztergálás Kinematikai alakesztergálás Alakesztergálás NC cezérléssel

Hosszirányú profilozó Hosszirányú beszúró Hosszirányú leszúró Keresztirányú profilozó Keresztirányú beszúró Alakesztergálás

5 Többféle renezési szempont érvényesülhet: a megmunkálás helye a munkaarabon szerszám olgozórészének az anyaga: esztergálás gyorsacéllal, esztergálás keményfémmel, stb.

6 Lefejtőesztergálás n w v f n s Profilozó esztergálás ( ) a p=b v f n w a =b p v f n w 5.1.b. ábra Esztergálás felosztása a renszám 4. helyéig pélák Alakesztergálás ( ) a p nw n w v f

5.) a p=b v f n w a =b p v f n w 5.1.b. ábra Esztergálás felosztása a renszám 4.

7 5.2. A munkaarab befogása és helyzetének meghatározása A munkaarabok befogása befogás egyik végén befogás minkét végén befogás minkét végen és támasztás középen A befogási móokkal a munkaarabok helyzetét határozzuk meg a szerszám éléhez viszonyítva. Sugárirányú méretek biztosítása érekében központosítás. Forgástengelynek a helyzetét határozzuk meg. Az egyik végen síktárcsa, tokmány és szorítóhüvelyek. A síktárcsa négy szorítópofája külön-külön, egymástól függetlenül állítható.

viszonyítva. Sugárirányú méretek biztosítása érekében központosítás. Forgástengelynek a helyzetét határozzuk meg.

8 A tokmány leggyakoribb a spiráltárcsás hárompofás tokmány. Szorítóhüvelyeket automata esztergákon vagy revolveresztergákon alkalmazzuk. Minkét végén esztergacsúcsok. A csúcsok nyomatékot átani nem tunak. Ezt szolgálja a forgatótárcsa és esztergaszív. Amennyiben az l/ 8 12, akkor a munkaarabot a csúcsokkal való központosításon kívül állóvagy mozgóbábbal meg kell támasztani. A perselyszerű munkaarabok simítása legtöbbször furatbázison történik. Központosító készülékei a tüskék.

A csúcsok nyomatékot átani nem tunak. Ezt szolgálja a forgatótárcsa és esztergaszív.

9 Hosszirányú helyzet A munkaarabot hozzáreneljük a gép koorinátarenszeréhez azonos felületén való ütköztetésével valósítjuk meg. l ( hossz) ( átmérő) A befogás mója A befogás eszköze A befogás jelölése l 3 4 Befogás lebegve Tokmány, síktárcsa, vagy főorsóba fogott tüske 3 l Befogás tokmányba és csúccsal megtámasztva Tokmány és támasztócsúcs 3 Befogás csúcsok közé Mellső és hátsó csúcs, menesztés l 8 12 Befogás csúcsok közé és bábbal támasztva Mellső és hátsó csúcs és támasztás bábbal, menesztés

főorsóba fogott tüske 3 l 3 4 8 12 Befogás tokmányba és csúccsal megtámasztva Tokmány és támasztócsúcs 3 Befogás csúcsok közé

10 Befogási mó Stabil Félstabil Labilis 3 1. l l=(1...2) l 2 2. l és 60mm l=(6...12) és 1 60mm ábra Befogási móok esztergálásnál

11 5.3. ábra Tengelyek befogásának és menesztésének főbb változatai

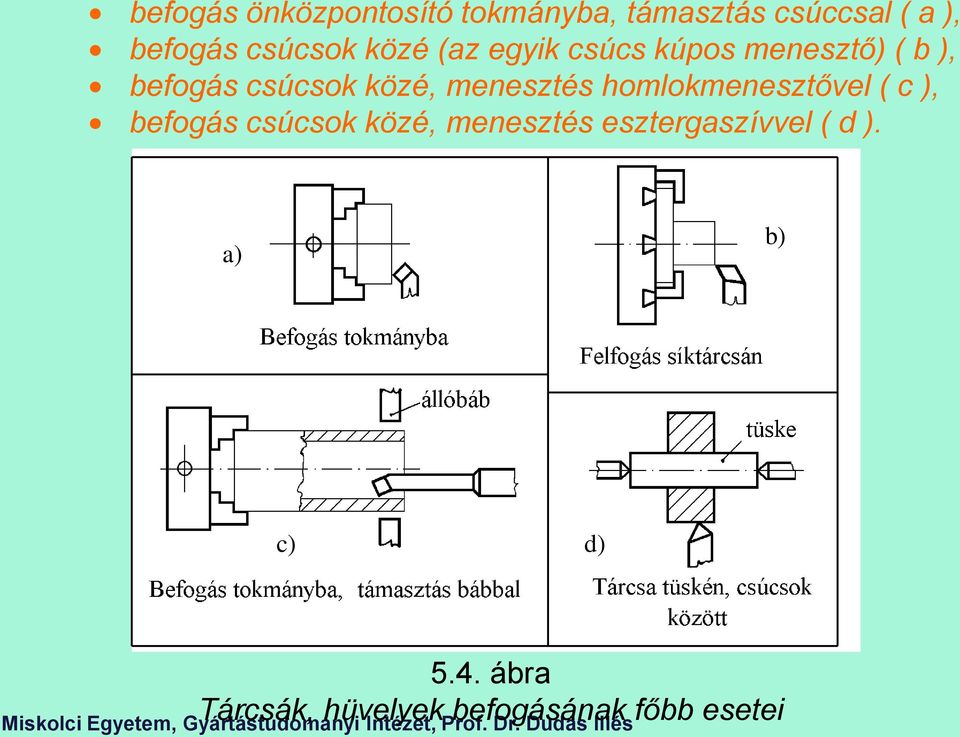

12 befogás önközpontosító tokmányba, támasztás csúccsal ( a ), befogás csúcsok közé (az egyik csúcs kúpos menesztő) ( b ), befogás csúcsok közé, menesztés homlokmenesztővel ( c ), befogás csúcsok közé, menesztés esztergaszívvel ( ). a) b) c) ) 5.4. ábra Tárcsák, hüvelyek befogásának főbb esetei

közé, menesztés homlokmenesztővel ( c ), befogás csúcsok közé, menesztés

13 5.3. Az esztergálás szerszámai Az esztergálás szerszáma egyélű forgácsolókés monolit szerszám tompán hegesztett szerszám forrasztott lapkás szerszám váltólapkás bevonatolt szerszám ábra A forrasztott keményfémlapkás szerszámok fajtái és alkalmazási lehetőségei

forrasztott lapkás szerszám váltólapkás bevonatolt szerszám. 5.

14 A váltólapkás forgácsolókések főbb jellemzőit és azok egyértelmű meghatározását nemzetközi és hazai szabványokkal egységesítették: a késszárak ISO jelölése a lapkák ISO jelölése Az esztergakések kiválasztását befolyásoló főbb feltételek: megmunkálási mó, a kialakítanó műveletelem geometriai, pontossági és felületminőségi jellemzői, a szükséges mozgásirányok, a megmunkálanó anyag minősége, stb.

esztergakések kiválasztását befolyásoló főbb feltételek: megmunkálási mó, a kialakítanó

15 5.7. ábra Váltóélű forgácsolókések és forgácsolóbetétek ISO jelölési renszere

16 5.8. ábra Váltóélű lapkák ISO jelölési renszere (ISO 1832, MSZ 1986/1-74)

17 5.4. A megmunkálási pontosság és azt befolyásoló tényezők Pontosságát a felület alakjára, méretére és helyzetére vonatkozóan kell vizsgálni. Pontosságát leginkább befolyásoló tényezők: a Munkaarab-Készülék-Gép-Szerszám (MKGS) renszer geometriai pontatlanságából származó hiba (a beállítási hibák ereője) az MKGS renszer rugalmas alakváltozásából ereő hiba (5.9. ábra) a szerszámkopás okozta hiba, hőforrások okozta hiba.

Pontosságát leginkább befolyásoló tényezők: a Munkaarab-Készülék-Gép-Szerszám (MKGS) renszer geometriai

18 Az 5.9. ábrán látható helyettesítő moellre a tartó maximális lehajlása: f F p l 3 K E I (5.1) ahol: f - a munkaarab maximális lehajlása (mm) l - a munkaarab hossza (mm) F p -a fogásvételirányú erő (N) K - moell állanó E - a munkaarab anyagának rugalmassági moulusa (N/mm2) I - a munkaarab szelvényének másorenű nyomatéka (mm4)

(5.1) ahol: f - a munkaarab maximális lehajlása (mm) l - a munkaarab hossza (mm)

19 A munkaarab átmérőhibája, mint a megmunkálási hiba egyik összetevője: Ha a beállítási méret: 0, akkor a szerszámcsúcs max. távolsága a mb. középvonalától: max A mb. átmérőhibája: f (5.2) o 2 max f (5.3) A korlát és korlátfüggvény az alábbi formában fejezhető ki : (5.4) max

középvonalától: max 0 2 2 A mb. átmérőhibája: f (5.2) o 2 max f (5.

20 5.9. ábra A munkaarab rugalmas alakváltozásából ereő hiba

21 Az elérhető pontosság és a megmunkált felület éressége vonatkozásában az esztergálás széles tartományú eljárás, amely a urva nagyoló megmunkálástól a technikailag megvalósítható legpontosabb munkáig megfelelő körülmények között terje. Az elérhető méretpontosság és éresség szempontjából a következő fokozatokat szokás megkülönböztetni: nagyolás félsimítás simítás finomesztergálás Ultraprecíziós 5.5. Az esztergált felület éressége A megmunkált felület érességének (4.11. pont) elméleti értéke esztergálás esetén az f, r, r, r függvénye. Az éresség számításának móját végig követhetjük a korábbi ábrán.
