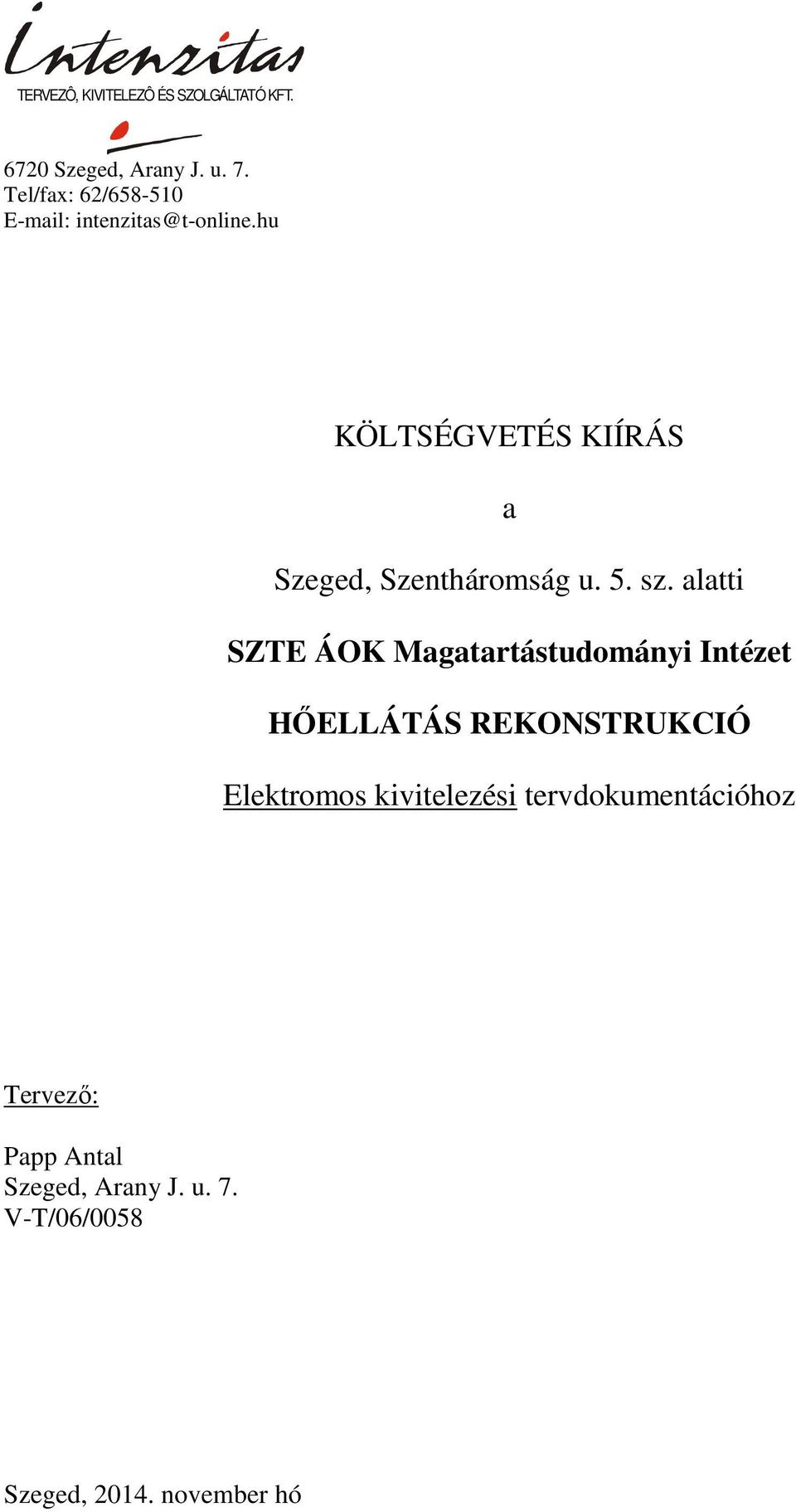

1 KÖLTSÉGVETÉS KIÍRÁS hoz Tervező: Szeged, Arny J. u. 7.

2 Tervező: Szeged, Arny J. u. 7.

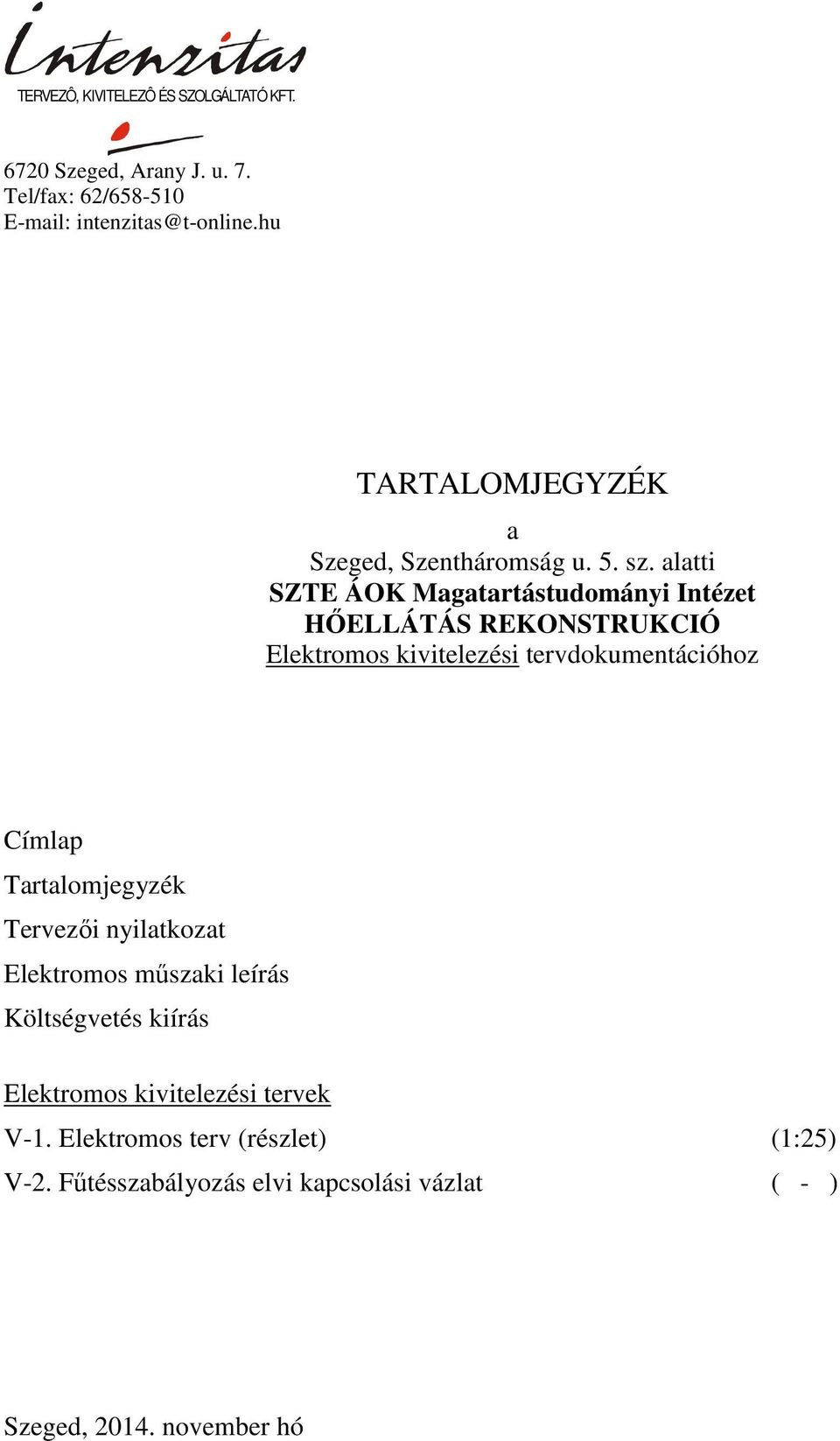

3 TARTALOMJEGYZÉK hoz Címlp Trtlomjegyzék Tervezői nyiltkozt Elektromos műszki leírás Költségvetés kiírás Elektromos kivitelezési tervek V-1. Elektromos terv (részlet) (1:25) V-2. Fűtésszbályozás elvi kpcsolási vázlt ( - )

4 TERVEZŐI NYILATKOZAT hoz A 191/2009. (IX.15.) Korm. Rendelet z építőipri kiviteli tervről lpján nyiltkozom, hogy z áltlm tervezett műszki megoldás megfelel vontkozó jogszbályoknk, így különösen z Étv ánk (1)-(2) és (4) bekezdésében meghtározott követelményeknek, z országos településrendezési és építési követelményeknek és z eseti htósági előírásoknk. A vontkozó nemzeti szbványtól eltérő műszki megoldást nem lklmztunk, illetve lklmzás esetén szerkezet, eljárás vgy számítási módszer szbványossl leglább egyenértékű. A betervezett építési termékek rendelkeznek megfelelőségi igzolássl. Az engedélyezési dokumentációtól kivitelezési dokumentáció csk jogszbály keretein belül tér el. A Mgyr Mérnöki Kmr áltl kidott hivtlos tervezői névjegyzékben szerepelek és jogszbálybn előírt teljeskörű villmossági tervezői jogosultsággl rendelkezem. DÉMÁSZ egyeztetésre meglévő, üzemelő berendezés esetében nem volt szükség. teljeskörű vill. tervező

A vontkozó nemzeti szbványtól eltérő műszki megoldást nem lklmztunk, illetve lklmzás esetén szerkezet, eljárás vgy számítási módszer szbványossl leglább egyenértékű.

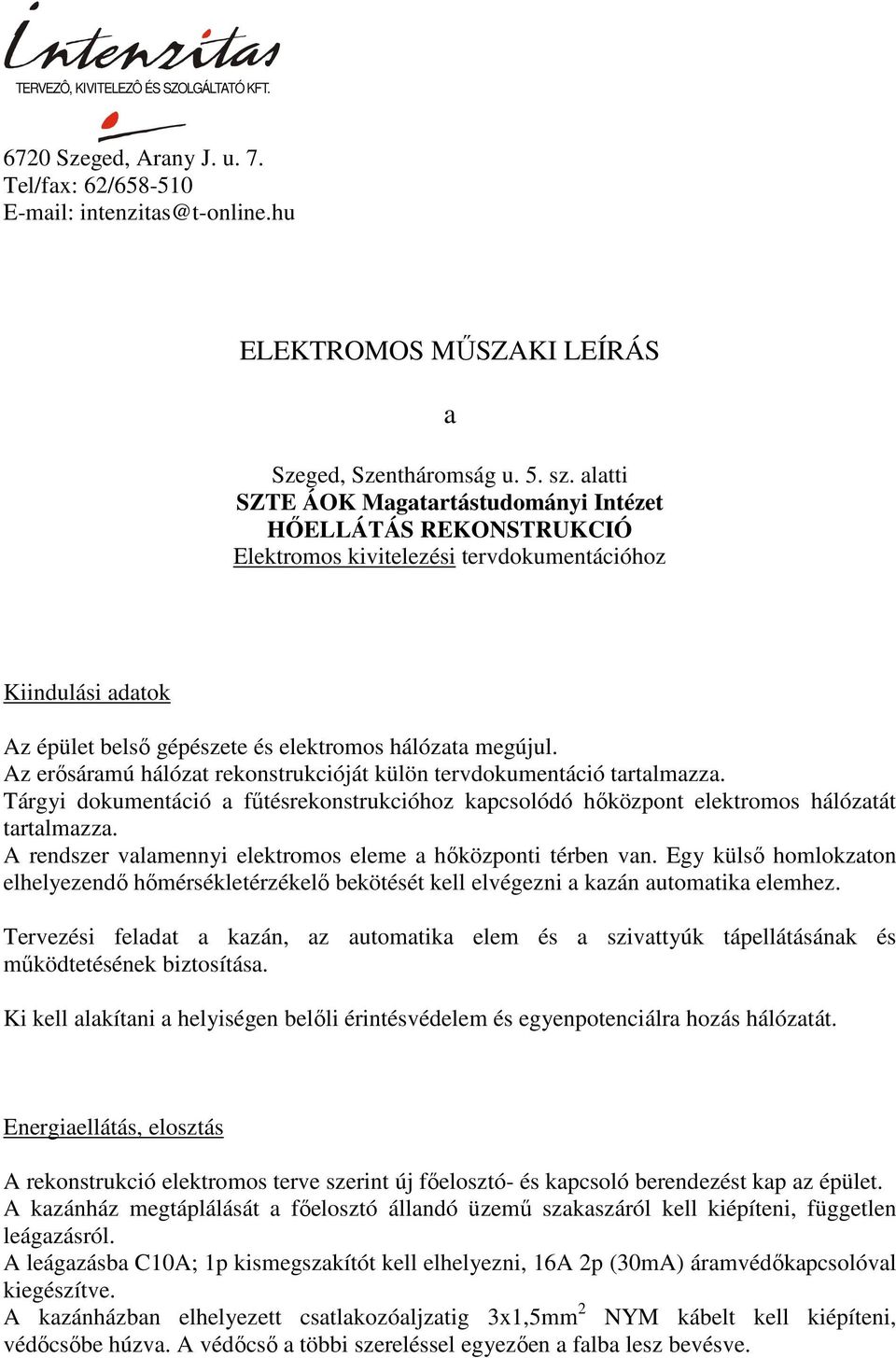

5 ELEKTROMOS MŰSZAKI LEÍRÁS hoz Kiindulási dtok Az épület belső gépészete és elektromos hálózt megújul. Az erősármú hálózt rekonstrukcióját külön tervdokumentáció trtlmzz. Tárgyi dokumentáció fűtésrekonstrukcióhoz kpcsolódó hőközpont elektromos hálóztát trtlmzz. A rendszer vlmennyi elektromos eleme hőközponti térben vn. Egy külső homlokzton elhelyezendő hőmérsékletérzékelő bekötését kell elvégezni kzán utomtik elemhez. Tervezési feldt kzán, z utomtik elem és szivttyúk tápellátásánk és működtetésének biztosítás. Ki kell lkítni helyiségen belőli érintésvédelem és egyenpotenciálr hozás hálóztát. Energiellátás, elosztás A rekonstrukció elektromos terve szerint új főelosztó- és kpcsoló berendezést kp z épület. A kzánház megtáplálását főelosztó állndó üzemű szkszáról kell kiépíteni, független leágzásról. A leágzásb C10A; 1p kismegszkítót kell elhelyezni, 16A 2p (30mA) ármvédőkpcsolóvl kiegészítve. A kzánházbn elhelyezett cstlkozóljztig 3x1,5mm 2 NYM kábelt kell kiépíteni, védőcsőbe húzv. A védőcső többi szereléssel egyezően flb lesz bevésve.

Egy külső homlokzton elhelyezendő hőmérsékletérzékelő bekötését kell elvégezni kzán utomtik elemhez. Tervezési feldt kzán, z utomtik elem és szivttyúk tápellátásánk és működtetésének biztosítás.

6 - 2 - Működés leírás A tokozásb szerelt Viessmnn Vitotronic 200 utomtik elemet dug. villávl dugszoló ljzthoz kell cstlkozttni. A további elemek z utomtik kpcsir kell bekötni. A fűtési osztóról két fűtési kör kiépítésére kerül sor. Mindkét kör független szivttyúvl és vízhőmérséklet szbályozó szeleppel rendelkezik. A készülékek közötti kábelezést z elvi kpcsolási vázlt dj meg részletesen. A bekötéseket, rendszer beüzemelését és beszbályozását szkcég végezze, figyelembe véve szállított berendezések gépkönyveit és ktuális bekötési vázltit! (Ez terv megoldásától eltérő is lehet.) Szerelési módok, mgsságok Az ármköri vezetékek réz erű kiskábelek. Elhelyezésük kzán helyiségben flon kívüli szereléssel, védőcsőbe történhet. A bilincsek flzthoz kábelbilincsekkel rögzítettek. A felszerelésre kerülő kpcsolók, cstlkozók, stb. védett (IP 55) kivitelűek legyenek leglább. A vezetékek cstlkozás szerelvényekhez tömítetten készüljön. A cstlkozók és kpcsolók áltlános szerelési mgsság 1,5m, de gépészeti berendezések elhelyezését is figyelembe kell venni. Érintésvédelem, túlfeszültség elleni védelem Alp érintésvédelemként z MSZ 2364 szbvány szerinti NULLÁZÁS-t (TN-S rendszer) kell lklmzni. A betáplálási ponton nullvezető földelt lesz. Az elosztótól védővezetőt vlmennyi fogysztóhoz és cstlkozási helyhez ki kell építeni. Az erőátviteli hálóztok és dugszoló ljztok ármkörei ármvédő kpcsolóvl is védettek. A kzánházbn el kell készíteni helyi egyenpotenciálr hozás hálóztát. Az így kilkított csomópontot főelosztó berendezés mellett központi EPH csomópontr kell bekötni. A hálóztot elkészülte után felül kell vizsgálni, mérési eredményeket jegyzőkönyvben szükséges rögzíteni. A másodlgos htások elleni védelem eszköze (első és második osztályú levezető) z épület főelosztóbn tlálhtó. teljeskörű vill. tervező

A készülékek közötti kábelezést z elvi kpcsolási vázlt dj meg részletesen.

7 TERVEZÔ, KIVITELEZÔ ÉS SZOLGÁLTATÓ KFT. TERVEZÔ, KIVITELEZÔ ÉS SZOLGÁLTATÓ KFT.
