AVAGY HOGYAN TERVEZZÜNK OLYAN HIDAT, AMI MÉG ESZTÉTIKUS IS

Átírás

1 A HÍDÉPÍTÉS BOSZORKÁNY- KONYHÁJA AVAGY HOGYAN TERVEZZÜNK OLYAN HIDAT, AMI MÉG ESZTÉTIKUS IS

2 A FŐ HOZZÁVALÓK ÉS BEFOLYÁSOLÓ TÉNYEZŐK DIVATHULLÁMOK TRENDEK KÖRNYEZETBE ILLESZKEDÉS ÉPÍTETT ÉS TERMÉSZETES KÖRNYEZET EGYARÁNT HELYI ÉPÍTŐANYAGOK HASZNÁLATA TÖBBFÉLE ANYAG FELHASZNÁLÁSA GAZDASÁGOSSÁG TISZTA ERŐJÁTÉK AZ ÁTVEZETENDŐ FORGALOM PARAMÉTEREI GEOMETRIAI KÖTÖTTSÉGEK HIERARCHIKUS VAGY EGYBEOLVASZTOTT JELLEGŰ SZERKEZET VÁLTOZATOS PÁLYASZINTEK FORGALOM RÉSZTVEVŐINEK ELVÁLASZTÁSA RÉSZLETKÉPZÉS MŰGOND, A MEGFORMÁLÁS IGÉNYESSÉGE ÚJ MEGOLDÁSOK FELVÁLLALÁSA PL.: MOZGÓ HIDAK

3 FŐ HOZZÁVALÓK ÉS BEFOLYÁSOLÓ TÉNYEZŐK VÁLASZTÁSI LEHETŐSÉGEK TE DÖNTESZ! DIVATHULLÁMOK TRENDEK FERDEKÁBELES- MAJD ÍVHIDAK KORA ÚSZOL AZ ÁRRAL AZ ÉPP AKTUÁLIS TRENDBE VALÓ ILLESZKEDÉS MINDIG MEGKÖNNYÍTI A SZERKEZET ELFOGADOTTSÁGÁT, DE NEM BIZTOS, HOGY A KONKRÉT HELYZETBEN EZ A CÉLRAVEZETŐ VAGY SZEMBE MÉSZ VELE NEHEZEBB LESZ KIEMELKEDNI, ELSŐRE SOKAN LEHURROGJÁK AZ ÖTLETET, DE HA ELÉG SOK ELŐNYT LEHET FELSOROLNI A TERVEZETTEL KAPCSOLATBAN, AKKOR MEGTÖRHETŐ A DOMINANCIA

4 DIVATHULLÁMOK TRENDEK

10 FŐ HOZZÁVALÓK ÉS BEFOLYÁSOLÓ TÉNYEZŐK VÁLASZTÁSI LEHETŐSÉGEK TE DÖNTESZ! KÖRNYEZETBE ILLESZKEDÉS ÉPÍTETT ÉS TERMÉSZETES KÖRNYEZET EGYARÁNT BENYOMÁSOK, ÉRZÉSEK, HELYI ATMOSZFÉRA, MINÉL KÖZELEBB KERÜLNI A VÍZHEZ KÖRNYEZETBE ILLESZKEDŐ EGYÉNI ÉRZÉKENYSÉG KÉRDÉSE. KELLŐ NYITOTTSÁG MELLETT MEGRAGADHATÓ AZ ÉRZÉS. RÁHANGOLÓDVA A HELYI ATMOSZFÉRÁRA MEGÉPÍTHETŐ EGY, A SAJÁT KÖRNYEZETÉT, ADOTTSÁGAIT KIHANGSÚLYOZÓ HÍDSZERKEZET VAGY ÖNCÉLÚ SZERKEZET DE MIVEL AZ ÉPÍTÉSZET ALKALMAZOTT MŰVÉSZET ÉS NEM ÖNMAGÁÉRT VALÓ, EZÉRT ÉRDEMES CSÍNJÁN BÁNNI A NAGYON ELRUGASZKODOTT ÖTLETEKKEL. CSAK KIVÉTELES NAGY MŰVÉSZEK PRÓBÁLKOZNAK VELE, ÉS SOK ESETBEN A SAJÁT SÍRJUKAT IS ÁSSÁK MEG VELE

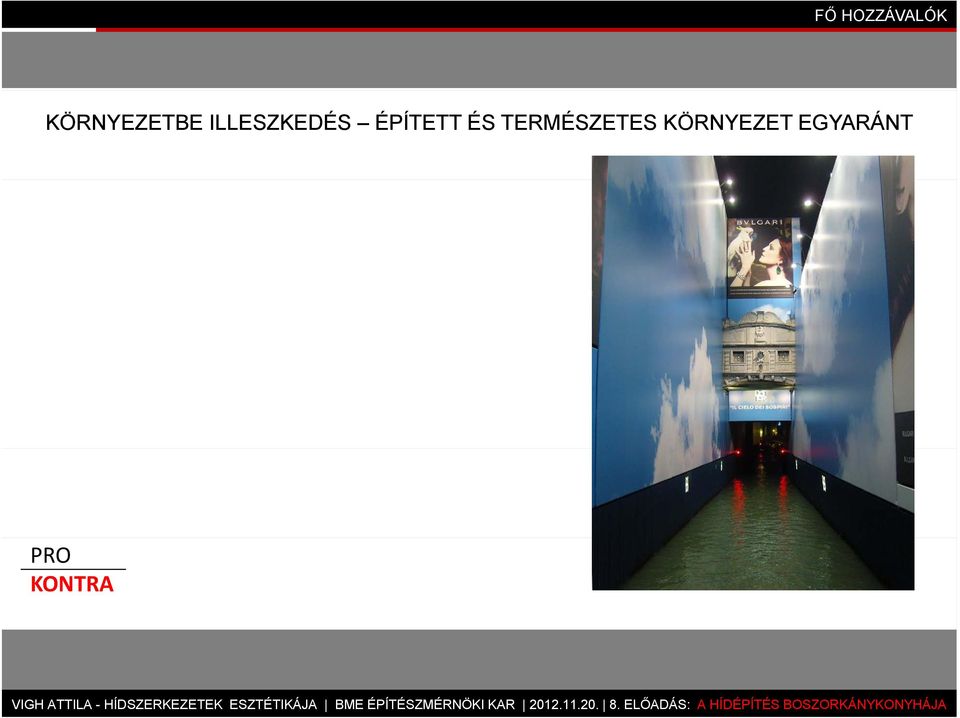

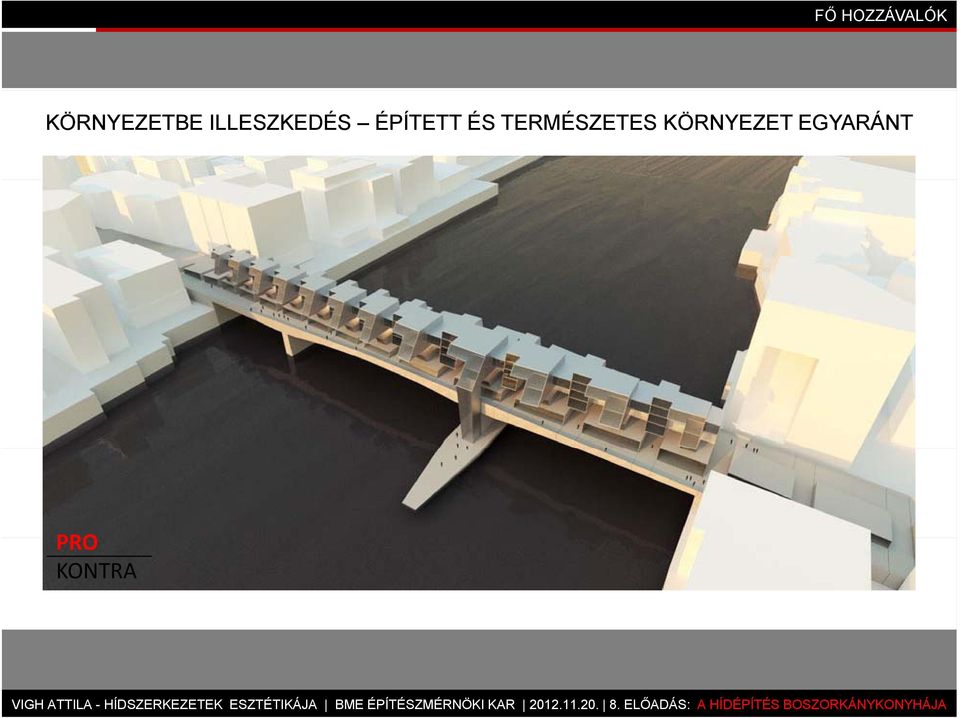

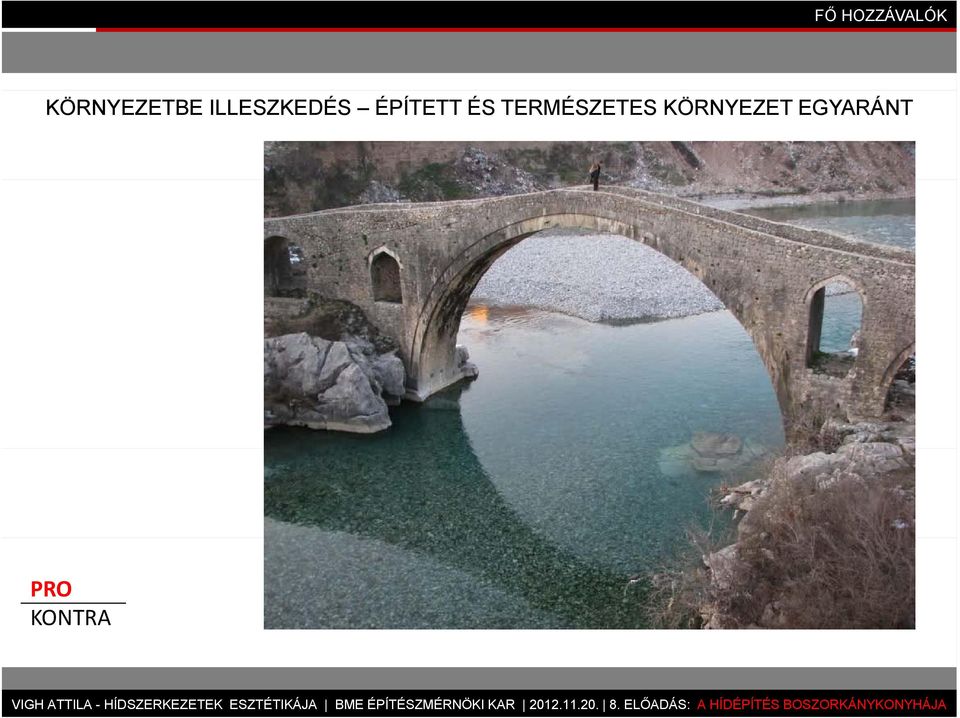

11 KÖRNYEZETBE ILLESZKEDÉS ÉPÍTETT ÉS TERMÉSZETES KÖRNYEZET EGYARÁNT PRO KONTRA

19 FŐ HOZZÁVALÓK ÉS BEFOLYÁSOLÓ TÉNYEZŐK VÁLASZTÁSI LEHETŐSÉGEK TE DÖNTESZ! HELYI ÉPÍTŐANYAGOK HASZNÁLATA FŐLEG RÉGEBBEN (GAZDASÁGOSSÁGI OKOK), HELYI VISZONYOK ISMERETE, MA INKÁBB EGY GESZTUS FELHASZNÁLOD A HELYI KÖVET, FÁT ALAPVETŐEN VIDÉKI KÖRNYEZETRE ÉRVÉNYES, DE A HELYI VISZONYOKAT, ELFOGADOTTSÁGOT NAGYBAN JAVÍTHATJA. GESZTUS ÉRTÉKŰ INKÁBB MINT GAZDASÁGOS VAGY SEMLEGES ANYAGBÓL ÉPÍTKEZEL VÁROSI KÖRNYEZETBEN ÉRDEMES SEMLEGES ANYAGBÓL MEGÉPÍTENI A HIDAT. HASONLÓ A HELYZET MINT AMIKOR A VÁROSI SZÖVETBE TÜKRÖZŐDŐ HOMLOKZATBURKOLATÚ ÉPÜLETEKET ÉPÍTENEK. SEMLEGES ANYAG PÉLDÁUL AZ ACÉL ÉS A BETON.

20 HELYI ÉPÍTŐANYAGOK HASZNÁLATA PRO KONTRA

24 FŐ HOZZÁVALÓK ÉS BEFOLYÁSOLÓ TÉNYEZŐK VÁLASZTÁSI LEHETŐSÉGEK TE DÖNTESZ! TÖBBFÉLE ANYAG FELHASZNÁLÁSA LEGINKÁBB AZ ACÉL-VASBETON, ACÉL-FA HASZNÁLATA A LEGNÉPSZERŰBB. ÉRDEMES A MONOTONITÁST MEGTÖRNI ÉS MELLESLEG AZ ÖNSÚLYBAN IS CSÖKKENÉS ÉRHETŐ EL TÖBBFÉLE ANYAG HASZNÁLATA IZGALMASABB, JÁTÉKOSABB, HA NEM ÖNCÉLÚ. NEHÉZSÉGET JELENT, HOGY A CSATLAKOZÁSOKNÁL KIALAKULÓ ÁTMENETEK, RÖGZÍTÉSEK, MEGFOGÁSOK BONYOLULTAK, KÖLTSÉGESEK. VAGY EGYFÉLE ANYAG HASZNÁLATA A TELJESEN HOMOGÉN ANYAGHASZNÁLAT AMIKOR MÉG A KORLÁT IS AZONOS ANYAGBÓL VAN (NEM ACÉLHIDAKRA GONDOLOK, MERT EZ A TIPIKUS) BIZONYOS ESETEKBEN KIVÉTELESEN EGYSÉGES BENYOMÁST KELTHET, MÁR-MÁR SZOBORSZERŰ MEGFORMÁLÁST AD.

25 TÖBBFÉLE ANYAG FELHASZNÁLÁSA PRO KONTRA

26 TÖBBFÉLE ANYAG FELHASZNÁLÁSA PRO KONTRA

27 FŐ HOZZÁVALÓK ÉS BEFOLYÁSOLÓ TÉNYEZŐK VÁLASZTÁSI LEHETŐSÉGEK TE DÖNTESZ! GAZDASÁGOSSÁG NINCS ALAPVETŐEN ALTERNATÍVA GAZDASÁGOS, OLCSÓ SZERKEZET AZ EGYIK LEGNEHEZEBB FELADAT KEVÉS PÉNZBŐL IMPOZÁNS SZERKEZETET ÉPÍTENI. KARCSÚ SZERKEZETTEL NAGY FESZTÁVOKAT ÁTHIDALNI CSAK DRÁGA ANYAGOKKAL ÉS DRÁGA ÉPÍTÉSTECHNOLÓGIÁVAL LEHETSÉGES. (A TÖRTÉNELEMBEN CSAK NÉHÁNY KIVÉTEL ADÓDIK, PL.: MAILLART VASBETON ÍVHIDAK, FREYSSINET FESZÍTETT VASBETON HIDAK) VAGY DRÁGA, KÜLÖNLEGES SZERKEZET, KÜLÖNLEGES ANYAGFELHASZNÁLÁSSAL HA NEM VAGY BEFUTOTT ÉPÍTÉSZ, AKKOR IGEN KICSI AZ ESÉLYE, HOGY DRÁGA SZERKEZETI MEGOLDÁST VAGY ANYAGHASZNÁLATOT ENGEDHETSZ MEG. IDŐVEL VISZONT EMELHETI A NIMBUSZOD

28 GAZDASÁGOSSÁG PRO KONTRA

32 FŐ HOZZÁVALÓK ÉS BEFOLYÁSOLÓ TÉNYEZŐK VÁLASZTÁSI LEHETŐSÉGEK TE DÖNTESZ! TISZTA ERŐJÁTÉK NINCS ALAPVETŐEN ALTERNATÍVA TISZTA, VILÁGOS, JÓL KÖVETHETŐ ERŐJÁTÉK SZAKMAI SZEMPONTBÓL A LEGIZGALMASABB KÉRDÉS. AZ ÉPÍTÉSZETI IGAZSÁG EGYIK KIFEJEZŐJE. ÉRDEMES A LEGEGYSZERŰBB SZERKEZETI MEGOLDÁSRA TÖREKEDNI. FONTOS ÖSSZETEVŐ, HOGY A LAIKUSBAN A BIZTONSÁG ÉRZETÉT KELTSE. FÉLELMETESEN KARCSÚ SZERKEZETET ÉPÍTENI HIBA VAGY ELTAKART, REJTETT ERŐJÁTÉK ÁLTALÁBAN A HOZZÁNEMÉRTÉSRŐL ÁRULKODIK. A SZERKEZET DRÁGA LESZ ÉS KÖNNYEN MEGHIBÁSODIK, TÖNKREMEGY. KEVÉS OLYAN KIVÉTEL VAN, AMELYNÉL A REJTETT ERŐJÁTÉK ELŐNY LENNE, EZEK INKÁBB KÜLÖNLEGESEK, EGYFAJTA ÖRDÖGLAKAT VAGY SZERKEZETI TALÁLÓSKÉRDÉS.

33 VILÁGOS ERŐJÁTÉK

34 TISZTA ERŐJÁTÉK

41 FŐ HOZZÁVALÓK ÉS BEFOLYÁSOLÓ TÉNYEZŐK VÁLASZTÁSI LEHETŐSÉGEK TE DÖNTESZ! AZ ÁTVEZETENDŐ FORGALOM PARAMÉTEREI ALAPVETŐ KÖTÖTTSÉGEK: KÖZÚTI, VASÚTI, GYALOGOS, SÁVSZÉLESSÉGEK, RÁMPÁK, ŰRSZELVÉNYEK NINCS ALTERNATÍVA, ELEGET KELL TENNI A KÖVETELMÉNYEKNEK A FORGALMI KÖVETELMÉNYEK KIELÉGÍTÉSE MINÉL KISEBB AZ ÁTVEZETENDŐ FORGALOM NAGYSÁGA, ANNÁL TÖBB LEHETŐSÉG KÍNÁLKOZIK. KÜLÖNBSÉGET LEHET AZONBAN TENNI A TISZTÁN GLOBÁLIS ÁTVEZETÉSEKET (PL.: AUTÓPÁLYA HIDAK) KISZOLGÁLÓ MEGOLDÁSOK ÉS A LOKÁLIS FORGALMAT LEHETŐVÉ TEVŐ (PL.: GYALOGOS HIDAK) HIDAK KÖZÖTT, AHOL MÉG A KIKAPCSOLÓDÁS LEHETŐSÉGE IS BIZTOSÍTHATÓ. EZ UTÓBBI ESETBEN LÉNYEGESEN NAGYOBB PÁLYASZÉLESSÉGEK KIALAKÍTÁSA A CÉLSZERŰ. ITT NINCS VAGY

42 AZ ÁTVEZETENDŐ FORGALOM PARAMÉTEREI

47 FŐ HOZZÁVALÓK ÉS BEFOLYÁSOLÓ TÉNYEZŐK VÁLASZTÁSI LEHETŐSÉGEK TE DÖNTESZ! GEOMETRIAI KÖTÖTTSÉGEK ALAPVETŐ KÖTÖTTSÉGEK: SZÜKSÉGES FESZTÁVOK, VÍZSZINTES ÉS MAGASSÁGI VONALVEZETÉS, RÁMPÁK. NINCS ALTERNATÍVA, ELEGET KELL TENNI A KÖVETELMÉNYEKNEK A GEOMETRIAI KÖTÖTTSÉGEK KIELÉGÍTÉSE A VÍZSZINTES ÉS MAGASSÁGI VONALVEZETÉSBŐL SZÁRMAZÓ ÍVEK ÉS RÁMPÁK, LÉPCSŐK KIALAKÍTÁSA ELSŐRE NEHÉZKESNEK TŰNIK, DE MEGLEHETŐSEN SOK SZERKEZETI VARIÁNST INDUKÁL A KÉSŐBBIEKBEN. ÉRDEMES LEHET A FORGALMAT MEGOSZTANI AZ IGÉNYEKNEK MEGFELELŐEN ÉS KÜLÖN ÚTVONALON ÁTVEZETNI ŐKET. A HÁTRÁNYBÓL TETEMES ELŐNYT IS LEHET KOVÁCSOLNI EZ ESETBEN. ITT NINCS VAGY

48 GEOMETRIAI KÖTÖTTSÉGEK

56 FŐ HOZZÁVALÓK ÉS BEFOLYÁSOLÓ TÉNYEZŐK VÁLASZTÁSI LEHETŐSÉGEK TE DÖNTESZ! HIERARCHIKUS VAGY EGYBEOLVASZTOTT JELLEGŰ SZERKEZET MINDKETTŐNEK MEGVAN A MAGA SZÉPSÉGE, AZ ANYAGHASZNÁLAT SEGÍT DÖNTENI A KÉRDÉSBEN, VAGY ÉPP FORDÍTVA, MEGHATÁROZZA AZ ANYAGOT HIERARCHIKUS LEGINKÁBB AZ ACÉLANYAG FELHASZNÁLÁSRA JELLEMZŐ KIALAKÍTÁSI MÓD. NAGYON LÁTVÁNYOS VÁZSZERKEZETET LEHET ÉPÍTENI, AMI ÖNMAGÁBAN KÉPES ELBESZÉLNI AZ ERŐJÁTÉKOT. VAGY EGYBEOLVASZTOTT LEGINKÁBB A VASBETON FELHASZNÁLÁSÁRA JELLEMZŐ. A KORSZERŰ ZSALUZATOKKAL IMPOZÁNS FORMÁKAT LEHET KIÖNTENI. JÓL ALKALMAZHATÓAK OLYAN KÖRNYEZETBEN, AHOL NÉHÁNY EGYSZERŰ ÍVVEL, MOZDULATTAL AKARNÁNK LEÍRNI A SZERKEZET ALAKJÁT.

57 HIERARCHIKUS VAGY EGYBEOLVASZTOTT JELLEGŰ FELÉPÍTÉS PRO KONTRA

64 FŐ HOZZÁVALÓK ÉS BEFOLYÁSOLÓ TÉNYEZŐK VÁLASZTÁSI LEHETŐSÉGEK TE DÖNTESZ! VÁLTOZATOS PÁLYASZINTEK FORGALOM RÉSZTVEVŐINEK ELVÁLASZTÁSA A MAGASSÁGI VONALVEZETÉSSEL KAPCSOLATBAN MÁR EMLÍTETTÜK, HOGY AZ IGÉNYEKNEK (RÁMPÁK, LÉPCSŐK) MEGFELELŐEN ÉRDEMES SZÉTVÁLASZTANI A FORGALOMBAN RÉSZTVEVŐKET KÜLÖNBÖZŐ PÁLYASZINTEK LEGINKÁBB A GYALOGOS HIDAK JELLEMZŐJE. IZGALMAS, JÁTÉKOS, DE SOK ESETBEN NEHEZEN KIVITELEZHETŐ. ENNEK ELLENÉRE ÉRDEMES TÖBB ENERGIÁT ÖLNI A MEGVALÓÍTÁSÁBA. A PIHENÉSI CÉLOKAT IS KISZOLGÁLÓ HIDAK ESETÉN SZINTE ELENGEDHETETLEN. VAGY VIZSZINTES FELÜLET, SZÉLES PÁLYALEMEZ ÁLTALÁNOS MEGOLDÁS. GYALOGOS HIDAK ESETÉN AZONBAN MÉG AZ ALAPVETŐEN VÍZSZINTES ÁTVEZETÉST IGÉNYLŐ ESETBEN IS ÉRDEMES NÉHÁNY LÉPCSŐFOKKAL MEGMOZGATNI.

65 VÁLTOZATOS PÁLYASZINTEK FORGALOM RÉSZTVEVŐINEK ELVÁLASZTÁSA PRO KONTRA

77 FŐ HOZZÁVALÓK ÉS BEFOLYÁSOLÓ TÉNYEZŐK VÁLASZTÁSI LEHETŐSÉGEK TE DÖNTESZ! RÉSZLETKÉPZÉS MŰGOND, A MEGFORMÁLÁS IGÉNYESSÉGE A SZERKEZET MINDEN EGYES RÉSZLETÉT ALAPOSAN KI KELL DOLGOZNI, BELEÉRTVE A VILÁGÍTÁST IS. MŰGONDDAL MEGFORMÁLT SZERKEZETEK A PILLÉRTŐL A VILÁGÍTÁSIG MINDENRE KI KELL TERJEDJEN A FIGYELMÜNK, ELÉG HA EGY ELEM NEM MEGFELELŐ ÉS AZ ÖSSZHATÁS MÁRIS BORZALMAS LEHET. AZ EGYSÉGES MEGJELENÉS ÉRDEKÉBEN EGY- EGY RÉSZLETET TÖBBSZÖR IS VISSZAJÁTSZHATUNK VAGY SIKKTELEN, UNALMAS HIDAK A HATÓSÁGOK A SZOKVÁNY MEGOLDÁSOKAT KEDVELIK, AMIK MÁR 60 ÉVE MIT SEM VÁLTOZTAK. AZ ENGEDÉLYEZTETÉS GYORS ÉS GÖRDÜLÉKENY LESZ, DE A HÍD ÖSSZKÉPE KÖZEL SIRALMAS. EGY ROSSZ KORLÁT- VAGY VILÁGÍTÁSMEGOLDÁSSAL EGY EGYÉBKÉNT JÓ SZERKEZETET IS AGYON LEHET VÁGNI.

78 RÉSZLETKÉPZÉS MŰGOND, A MEGFORMÁLÁS IGÉNYESSÉGE

88 FŐ HOZZÁVALÓK ÉS BEFOLYÁSOLÓ TÉNYEZŐK VÁLASZTÁSI LEHETŐSÉGEK TE DÖNTESZ! ÚJ MEGOLDÁSOK FELVÁLLALÁSA PL.: MOZGÓ HIDAK ITTHON EGY MOZGÓ, ÚSZÓ (PONTON) HÍD LÉTESÍTÉSE VAGY RÖGZÍTETT VÍZFELSZÍNEN KIALAKÍTHATÓ HÍDSZERKEZET ENGEDÉLYEZTETÉSE SZINTE LEHETETLEN OLCSÓ FENNTARTHATÓSÁGRA HIVATKOZNAK ITTHON FORRADALMI ÁTTÖRÉSKÉNT ÉRTÉKELHETŐ MEGOLDÁSOK MIVEL ITTHON NINCS, EZÉRT AZ ÁTTÖRÉS LÉNYEGES LENNE. EGY LEHETSÉGES MEGOLDÁS, HA KIMUTATHATÓ, HOGY A FENNTARTÁSI KÖLTSÉG TÖREDÉKE A NEM MOZGÓ HIDAKÉNAK. EGY MÁSIK SZEMPONT PL. A DUNA VÍZSZINTJÉHEZ MINÉL KÖZELEBB KERÜLNI VAGY ÁTLAGMEGOLDÁSOK EBBEN AZ ÉRTELEMBEN SOK ÁTLAGOS MEGOLDÁS SZÜLETIK, AMI NEM BAJ, DE A VÁLTOZATOSSÁG GYÖNYÖRKÖDTET ALAPON ÉRDEMES ÚJ MEGOLDÁSOK UTÁN NÉZNI

89 ÚJ MEGOLDÁSOK FELVÁLLALÁSA PL.: MOZGÓ HIDAK
