1 Tartalom Funkcióvizsgálat 2.0 Spirálfúrók 2.1 Fogbélüreg-fúrófejek 2.2 Marók 2.3 Menetvágók 2.4 Fogazott végű fúróperselyek 2.5 Fúróperselyek lemezekhez 2.6 Célzókengyelek 2.7 Célzókészülék csúccsal 2.8 Gyorskapcsolós eszközök 2.9 Mélységmérő készülékek 2.10 Eszközök rugós golyóval 2.11 Lemezfeszítők 2.12 Csavarhúzók 2.13 Eszközök külső és belső hatszöggel 2.14 Csillag-, villás- és dugókulcsok 2.15 Bütykös eszközök 2.16 Száras vagy hüvelyes eszközök 2.17 Beverő csapok 2.18 Csavarmenetes eszközök 2.19 Menetkötéses eszközök 2.20 Be- és kiütő eszközök 2.21 Műanyag fogantyús eszközök 2.22 Tüskék és megvezető drótok 2.23 Hajlékony tengelyek 2.24 Hajlítóvasak 2.25 Csontfogó- és terpesztő fogók 2.26 Csontemelők és behúzó kampók 2.27 Vágóeszközök 2.28 Vágó és hajlító fogók 2.29 Cerclage eszközök 2.30 Eloxált alumínium eszközök 2.31 Fúvóka és fúvócső 2.32 Hajlítóprés 2.33 Lemezhajlító fogók 2.34 Műanyag alkatrészek és gumitömlők 2.35 Sűrítettlevegős tömlők csatlakozói 2.36 Kazetták eloxált alumíniumból 2.37 SynFrame tartóaljzat 2.38 Kollineáris repozíciókapocs Tokmányos műszerek 2.40 Rögzítőhüvely/Fúróütköző lépcsős fúrókhoz és spirálfúrókhoz 2.41 Light cables 2.42

14 Csillag-, villás- és dugókulcsok 2.15 Bütykös eszközök 2.16 Száras vagy hüvelyes eszközök 2.17 Beverő csapok 2.18 Csavarmenetes eszközök 2.19 Menetkötéses eszközök 2.20 Be- és kiütő eszközök 2.

2 Spirálfúrók 2.1 A fúró tompa, meghajlott vagy letört, nem körkörösen fut, üt, és emiatt eltörhet.

3 Fogbélüreg-fúrófejek 2.2 Károsodott az él. Letörtek az él sarkai. A fúrófejek T-hornya károsodott, letört. Lásd még Rugalmas tengelyek.

4 Marók 2.3 A kúpos vagy az oldalsó él károsodott vagy tompa. Károsodott a központosító csap.

5 Menetvágók 2.4 Károsodott a menet. A fogak letörtek vagy lekoptak. Az eszköz meghajlott vagy elcsavarodott. A gyorskapcsoló vég károsodott.

6 Fogazott végű fúróperselyek 2.5 Károsodtak vagy elhasználódtak a fogak. A megvezető hüvely vagy a fúróhenger deformálódott, nem járható át.

7 Fúróperselyek lemezekhez 2.6 Károsodott a fúrópersely lába. A fúróhenger nem járható át. Lásd még Eszközök rugós golyóval.

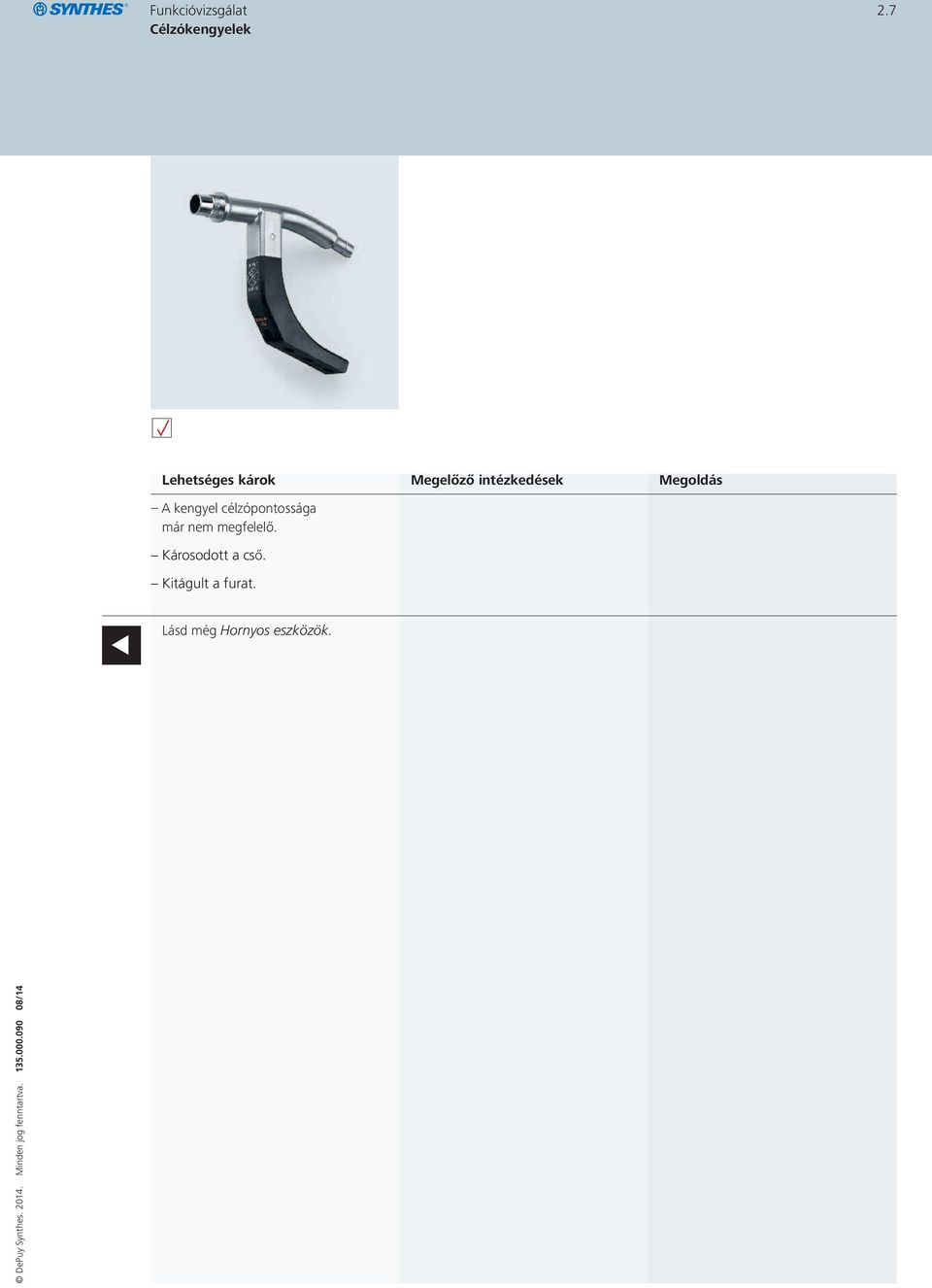

8 Célzókengyelek 2.7 A kengyel célzópontossága már nem megfelelő. Károsodott a cső. Kitágult a furat. Lásd még Hornyos eszközök.

9 Célzókészülék csúccsal 2.8 Tengelyhiba; a fúróvezeték és -csúcs nem esik egy vonalba. Károsodott a csúcs. Az eszköz fel van fúrva.

10 Gyorskapcsolós eszközök 2.9 A kapcsolódarab mozgóképessége megnehezült, korlátozódott. Az eszközt nem lehet felfogni. Lásd még Műanyag fogantyús eszközök.

11 Mélységmérő készülékek 2.10 A mérőhorog elhajlott vagy letörött. A skálabeosztás már nem olvasható le. Lásd még Eszközök rugós golyóval.

12 Eszközök rugós golyóval 2.11 Nem forog a golyó. Elveszett a golyó.

13 Lemezfeszítők 2.12 A feszítőlemez horga meghajlott vagy letörött. A megvezető szeg meghajlott. A feszítő csavar lapjai károsodtak A feszítő csavar mozgásképessége korlátozott. Lásd még Csavarmenetes eszközök és Eszközök külső és belső hatszöggel.

14 Csavarhúzók 2.13 Károsodott a hatszög. Nincs rugóhatása, ill. tartóereje a hüvelynek, károsodott a vége.

15 Eszközök külső és belső hatszöggel 2.14 A külső hatszög elhasználódott vagy deformálódott. A belső hatszög kitágult.

16 Csillag- villás- és dugókulcsok 2.15 Elhasználódott vagy kitágult a hatszög. Károsodott a villa vagy a csillag széle. DHS/DCS kulcs: kitágult az elülső vég.

17 Bütykös eszközök 2.16 Meghajlott, elcsavarodott vagy letörött a bütyök.

18 Száras vagy hüvelyes eszközök 2.17 A hüvely vagy a szár meghajlott vagy nem járható át.

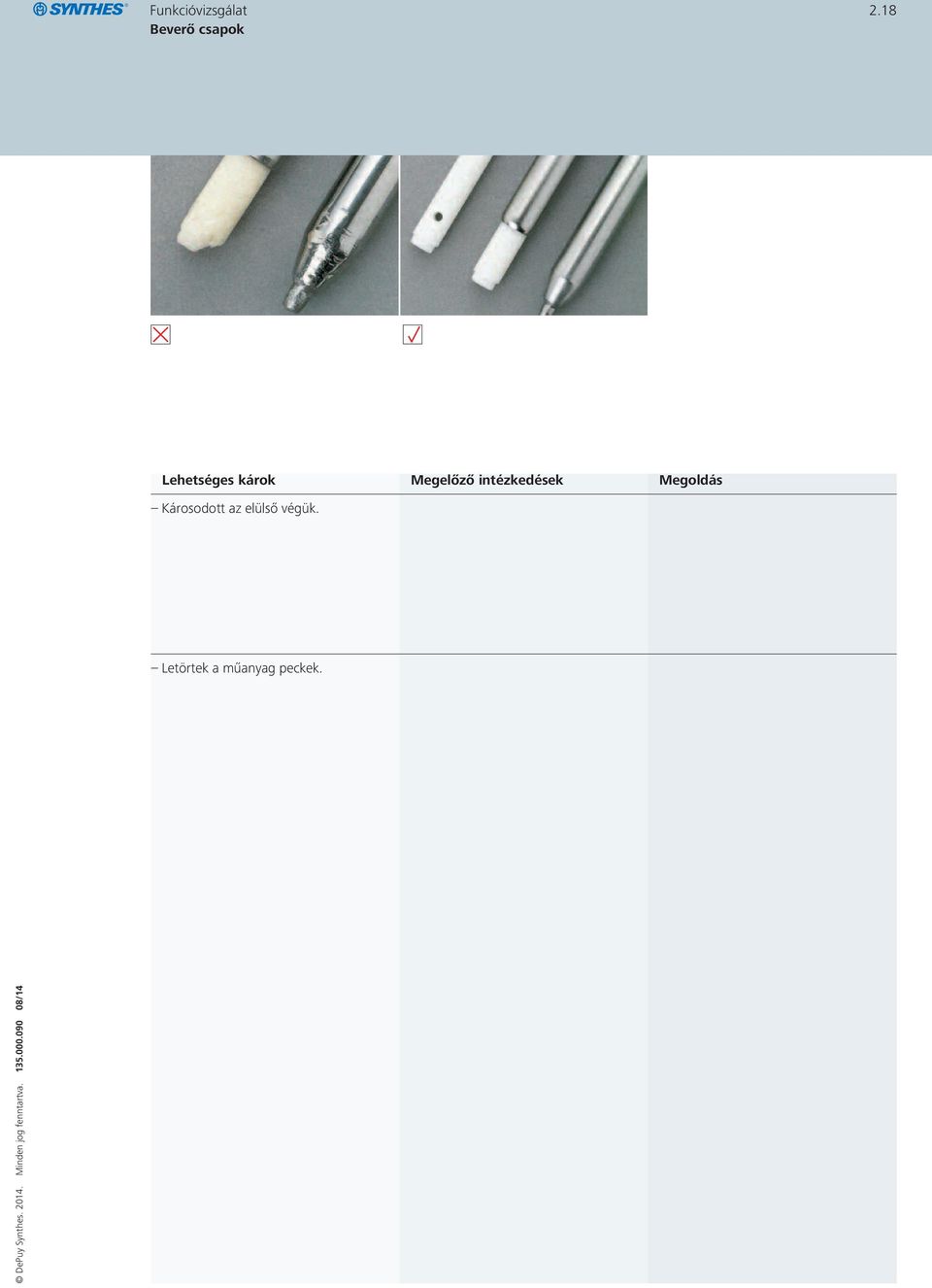

19 Beverő csapok 2.18 Károsodott az elülső végük. Letörtek a műanyag peckek.

20 Csavarmenetes eszközök 2.19 Nehéz a ki- és a becsavarás. Károsodott a menet.

21 Menetkötéses eszközök 2.20 Károsodott, megszakadt vagy kalapácsütések miatt deformálódott a menet. Nehéz a ki- és a becsavarás.

22 Be- és kiütő eszközök 2.21 Károsodott a fogazás. Feszítőpofás eszköz: Elhasználódtak vagy kitágultak a feszítőpofák körmei. Laprugós eszközök: Meghajlott vagy letörött a megvezető lemez laprugója. Menesztőszeges eszköz: Meghajlott a menesztőszeg. Állítólemezes eszköz: Deformálódott az állítólemez. Lásd még Csavarmenetes eszközök és Eszközök külső és belső hatszöggel.

23 Műanyag fogantyús eszközök 2.22 Repedések, letört részek. Törékeny, felpuhult, megégett a felület. A fogantyú lazán ül a szárban.

24 Tüskék és megvezető huzalok 2.23 Meghajlott, megtört vagy megvastagodott az eszköz. Megsérültek a végek, például megfúrták vagy megcsavarták.

25 Rugalmas tengelyek 2.24 Egyenetlen vagy megtört a spirál vagy a tengely. A csatlakozó darab elöl vagy hátul elhasználódott. Károsodott a forrasztási hely. A tengely beszáradt furatmaradványokkal szennyeződött. Lásd még Fogbélüreg-fúrófejek.

26 Hajlítóvasak 2.25 Károsodott vagy kitágult a pofarész. Letörött a szár vagy a szeg.

27 Csontfogó és -terpesztő fogók 2.26 Deformálódtak vagy elhasználódtak a pofarészek. Meghajlott a raszterzár vagy a szabályozó orsó. Károsodott vagy korrodált a csukló. Meghajlott a fogó.

28 Csontemelők és behúzó kampók 2.27 Deformálódtak vagy letörtek a csúcsok. A csontemelőt megfúrták, meghajlott vagy éles sorja van rajta.

29 Vágóeszközök 2.28 Károsodtak, csorbultak vagy tompák a vágóélek.

30 Vágó és hajlító fogók 2.29 Károsodtak a vágóélek. Deformálódott a pofarész.

31 Cerclage eszközök 2.30 Meghajlott vagy laposra nyomódott a huzalátvezető eszköz. Felszakadt vagy deformálódott a drótfeszítő megvezető csöve. Nem járható át a drótátvezető eszköz.

32 Eloxált alumínium eszközök 2.31 Elszíneződött vagy feloldódott az eloxált felület. Összekarcolódott a felület.

33 Fúvóka és fúvócső 2.32 Deformálódott vagy megolvadt a műanyag. Meghajlott, letört vagy eltömődött a fúvócső.

34 Hajlítóprés 2.33 Beszorult vagy nehezen forgatható a csavar. Nem vehető le az üllő. Károsodott a felület. Károsodott a nyomófej. Nehezen jár a kar.

35 Lemezhajlító fogók 2.34 Károsodott az állító csavar vagy a nyomódarab. Károsodott az üllő. Lásd még Csavarmenetes eszközök.

36 Műanyag alkatrészek és gumitömlők 2.35 A spirál- vagy a gumitömlő túlhevülés miatt deformálódott, szétpukkadt, meglágyult vagy rideggé vált. Az öblítőcső elszíneződött, keménnyé vagy törékennyé vált.

37 Sűrítettlevegős tömlők csatlakozói 2.36 Megnehezült a hüvelyek mozgása. Beszorultak a tartószegek vagy blokkol a levegőszelep.

38 Kazetták eloxált alumíniumból 2.37 Elszíneződött, feloldódott vagy megkarcolódott az eloxált felület. Nem szabad olyan fertőtlenítő és tisztító szereket használni, amelyek jódés nehézfémsókat, például higanyt stb. tartalmaznak. Nem szabad erősen lúgus tisztító szereket használni. A tisztítást sohasem szabad drótkefékkel vagy acélvattákkal végezni. A felületet kíméletesen kell kezelni. Az eszközöket gondosan kell a kazettákba behelyezni.

39 SynFrame tartóaljzat 2.38 Megjegyzés Minden egyes használat előtt ellenőrizni kell a lejárati dátumot. A lejárati dátumot követően vagy a szigetelőanyag károsodása esetén már nem szabad használni a SynFrame tartóaljzatot. A Synthes képviselet javítási vagy karbantartási szolgáltatása keretében a szigetelő részek lecserélhetők, és új lejárati dátummal láthatók el.

40 Kollineáris repozíciókapocs Lehetséges veszélyforrás A csúszómechanizmus nem működik megfelelően. Megelőzés Kenje rendszeresen. Ajánlások Minden egyes használat után kenje meg autoklávozható Synthes olajjal a kollineáris repozíciókapocs mozgatható részeit (pl. a csúszómechanizmus fogójában található rugó, a csatlakoztatókarok csatlakozói). Minden egyes használat után vizsgálja meg az instrumentáriumot. Próbálja ki az instrumentárium nyelét, és ellenőrizze, hogy a csúszórúd megfelelően mozog-e.

41 Tokmányos műszerek 2.40 Lehetséges károsodás A tokmány megszorulása. Megelőzés Ellenőrizze a tokmányt minden egyes használat előtt és után is. Javaslatok Sterilizálás előtt autoklávozható Synthes olajjal kenje meg a tokmányt és a foglalatot is az eszköz hátsó részén. Még az implantátum behelyezése nélküli állapotban nyissa és zárja teljesen a tokmányt, és ellenőrizze annak akadásmentes működését.

42 Rögzítőhüvely/Fúróütköző lépcsős fúrókhoz és spirálfúrókhoz 2.41 Rögzítőhüvely/Fúróütköző Lépcsős vagy spirálfúró Lehetséges veszélyforrás A rögzítőhüvely meghatározott mélységben megállítja a lépcsős fúrót. Többszöri használat után azonban a tartóerő olyan szintre csökkenhet, hogy a rögzítőhüvely nyomás alatt elmozdul. Megelőzés Használat előtt ellenőrizze a rögzítőhüvely ütközőjét. Intézkedések 1 Helyezze fel a rögzítőhüvelyt a lépcsős fúróra. 2 Gyakoroljon nyomást a rögzítőhüvelyre a hüvelykujjával anélkül, hogy megnyomná a gombot. Ha a rögzítőhüvely elmozdul a helyéről a nyomás következtében, cserélje ki. 3 Ismételje meg a tesztet az ellenkező irányban. Ha a rögzítőhüvely elmozdul, cserélje ki. Ajánlások Fúrás közben a képerősítő segítségével időről időre ellenőrizze, hogy hol tart. Ne fejtsen ki túl erős nyomást fúrás közben. Cserélje ki a fent leírt teszten nem megfelelőnek bizonyuló rögzítőhüvelyeket.

43 Light cables 2.42
