1 Használati utasítás DIAGNOcam 2170 Mindig a biztos oldalon.

2 Forgalmazás: KaVo Dental GmbH Bismarckring 39 D Biberach Tel Fax Gyártó: Kaltenbach & Voigt GmbH Bismarckring 39 D Biberach

3 Tartalomjegyzék Tartalomjegyzék 1 Felhasználói tudnivalók Felhasználói segédlet Rövidítések Szimbólumok Célcsoport Szerviz Garanciális rendelkezések Biztonság Védőfelszerelés A biztonsági utasítások leírása Figyelmeztető szimbólum Struktúra A veszélylépcsők leírása Rendeltetés - Rendeltetésszerű használat Általános információk Termékspecifikus Biztonsági utasítások Adatmentés Biztonsági mentések Az elektromos és elektronikus berendezések ártalmatlanítása Biztonsági utasítások Termékleírás A rendszer elemei Kézidarab Kézidarab felhelyezett heggyel Rágófelszíni hegy (nagy hegy, kis hegy) Nyomógombok és gyűrűs kapcsolók jelölés és feliratozás Típustábla Műszaki adatok Üzembe helyezés Hardverkövetelmények A szoftver telepítése A telepítő program indítása Egyszemélyes verzió telepítése Többszemélyes rendszer telepítése A VDDS interfész telepítése Az USB-interfész illesztőprogramjának telepítése csak XP-hez Távoli kezelés a Netviewer segítségével A Netviewer elindítása közvetlenül a KiD gombbal Használat A hegy feltolása és kioldása Be - és kikapcsolás Rágófelszíni alkalmazás A DIAGNOcam rövid kezelése / 72

4 Tartalomjegyzék Videó opciók Lelet értelmezése és diagnosztika A DIAGNOcam működése Újrafelhasználást célzó előkészítési módszerek az ISO szerint A tisztítás előkészítése Tisztítás Kézi tisztítás Gépi tisztítás Fertőtlenítés Kézi fertőtlenítés Gépi fertőtlenítés Sterilizálás Ellenőrzés és működésvizsgálat Általános információk A hegyek ellenőrzése Üzemzavarok elhárítása Tartozék Az elektromágneses összeférhetőségre vonatkozó adatok az EN IEC előírásainak megfelelően Elektromágneses kibocsátás Elektromágneses zavarállóság Elektromágneses zavarállóság A hordozható és mobil magasfrekvenciás telekommunikációs készülékek és a kezelőberendezés között tartandó ajánlott védőtávolságok / 72

5 1 Felhasználói tudnivalók 1.1 Felhasználói segédlet 1 Felhasználói tudnivalók 1.1 Felhasználói segédlet Feltétel Az első üzembe helyezés előtt olvassa el ezt az utasítást a hibás kezelés és a károsodás elkerülése végett Rövidítések Rövidült Magyarázat szóalak HU ÁU SZU TU BTE IEC JU KK BK MA EMÖ EU Használati utasítás Ápolási utasítás Szerelési utasítás technikusoknak Biztonságtechnikai ellenőrzés International Electrotechnical Commission Javítási utasítás Kiegészítő készlet Beépítő készlet Mellékelt alkatrészek Elektromágneses összeférhetőség Elkészítési utasítás Szimbólumok Lásd a Biztonság / Figyelmeztető szimbólumok fejezetet Fontos információk a felhasználók és a szervizszemélyzet számára CE-jelölés (Communauté Européenne). Az adott jelzéssel ellátott termék teljesíti a megfelelő EU irányelv követelményeit. Intézkedés szükséges Célcsoport E dokumentum fogorvosoknak és a rendelő személyzetének szól Szerviz 5 / 72

6 1 Felhasználói tudnivalók 1.1 Felhasználói segédlet Szerviz-hotline: Kérjük, érdeklődés esetén mindig adja meg a termék szériaszámát! Bővebb információk itt: Technikai ügyfélszolgálat A KaVo termékek technikai gondozását elsősorban a dentál depók végzik. A KaVo folyamatosan nyújt képzéseket és speciális szakképzéseket a szakkereskedések technikusai számára. A KaVo termékek alkalmazhatóságának és értékmegőrzésének biztosításához rendszeres szervizt kell végrehajtani Garanciális rendelkezések A KaVo a végfelhasználónak az átvételi jegyzőkönyvben megnevezett termékre, annak kifogástalan működésére, anyaghibára és feldolgozásra 12 hónapos garanciát nyújt a vásárlás dátumától a következő feltételekkel: A hiányosságokból illetve szállítási elmaradásokból eredő megalapozott reklamációk esetén a KaVo garanciát vállal az ingyenes javításra vagy cserére. Minden egyéb, különösen a kártérítésre vonatkozó igény, ki van zárva. Késedelem és durva hiba, vagy szándékosság esetén ez csak akkor érvényesíthető, ha kényszerítő törvényi előírások nem szólnak ellene. A KaVo nem vállal szavatosságot olyan meghibásodásokra és ezek következményeire, melyek a természetes elhasználódás, szakszerűtlen tisztítás vagy karbantartás, a kezelési, karbantartási, vagy csatlakozási előírások be nem tartása, vízkövesedés, vagy korrózió, a levegő-, vagy vízellátás szennyeződése, vagy olyan kémiai vagy elektromos hatások miatt keletkeztek, amelyek a gyári előírások szerint nem megengedettek. A garancia alapvetően nem terjed ki lámpákra, üvegalkatrészekre, gumialkatrészekre és a műanyagok színállóságára. A szavatosság ki van zárva, ha meghibásodások és ezek következményei az ügyfélnek, vagy harmadik személynek a termékbe való beavatkozásából vagy megváltoztatásából adódhatnak. E garanciát csak akkor lehet érvényesíteni, ha a termékhez tartozó átadási jegyzőkönyv (másolat) a KaVo-nak beküldésre került és az eredetit az üzemeltető/felhasználó fel tudja mutatni. 6 / 72

7 2 Biztonság 2.1 Védőfelszerelés 2 Biztonság 2.1 Védőfelszerelés Az orvosi termék 1 lézerosztálya miatt az EK- irányelvek szerint személyes védőfelszerelés nem szükséges. 2.2 A biztonsági utasítások leírása Figyelmeztető szimbólum Figyelmeztető szimbólum Struktúra VESZÉLY A bevezető leírja a veszélyfajtát és annak forrását. Ez a fejezet leírja a figyelmen kívül hagyás lehetséges következményeit. Az opcionális lépés a veszély elkerüléséhez szükséges intézkedéseket tartalmazza A veszélylépcsők leírása Személyi és anyagi károk elkerülése végett ebben a dokumentumban a biztonsági utasításokat három veszélyfokozatban használjuk. VIGYÁZAT VIGYÁZAT egy veszélyes helyzetet ír le, mely anyagi kárhoz, könnyű, vagy közepes testi sérüléshez vezethet. FIGYELMEZTETÉS FIGYELMEZTETÉS olyan veszélyhelyzetet jelöl, amely súlyos, vagy halálos sérüléseket okozhat. VESZÉLY VESZÉLY egy maximális veszélyeztetést ír le olyan helyzetből adódóan, mely közvetlenül súlyos, vagy halálos sérüléshez vezethet. 7 / 72

8 2 Biztonság 2.3 Rendeltetés - Rendeltetésszerű használat 2.3 Rendeltetés - Rendeltetésszerű használat Általános információk Az Amerikai Egyesült Államok szövetségi törvénye orvosokra/fogorvosokra korlátozza azok körét, akiknek értékesíteni lehet a készüléket, illetve akik megrendelhetik azt. Csak fogászati felhasználásra. Üzembe helyezéshez az orvosi termékekre érvényes átfogó irányelveket és/vagy nemzeti törvényeket, nemzeti rendelkezéseket és a technika szabályait, továbbá üzemelés közben a KaVo-termékre előírt célrendelkezést kell alkalmazni és ennek eleget tenni. Ez a KaVo termék rendeltetésszerűen csak fogorvosi területen alkalmazható. Minden más célra történő alkalmazás tilos. A rendeltetésszerű használathoz tartozik a használati útmutató összes utasításának figyelembevétele, valamint az ellenőrzési és karbantartási munkálatok betartása. A felhasználó a készülék minden használata előtt győződjön meg a készülék működési biztonságáról és a szabályszerű állapotáról. A használat során a nemzeti törvényes rendelkezéseket be kell tartani, különösen a következőket: Érvényben levő rendelkezések a csatlakoztatást és az orvosi termékek üzembe helyezését illetően. Érvényben levő munkavédelmi rendelkezések. Érvényben levő balesetmegelőzési intézkedések. A felhasználó kötelessége: csak hibamentes munkaeszközöket használjon védje önmagát, a pácienseket és a harmadik személyeket a veszélyektől kerülje a termék általi szennyeződéseket Hosszabb használati szünetek előtt a terméket utasítás szerint ápolni és tisztítani kell. A keletkezett hulladék emberre és a környezetre nem veszélyes, hasznosításáról, vagy megsemmisítéséről az érvényes nemzeti előírások betartása mellett gondoskodni kell. A KaVo-termék szakszerű ártalmatlanítással kapcsolatos kérdéseit a KaVo képviseletválaszolja meg Termékspecifikus A DIAGNOcam kizárólag támogató segédanyagként szolgál nyitott vagy kezdődő caries sérülések felismerésére a gingiva fölött, illetve az ilyen sérülések alakulásának megfigyeléséhez. Javallatok: Sima felszíni caries felismerése 8 / 72

9 2 Biztonság 2.4 Biztonsági utasítások Rágófelszíni caries felismerése Aproximális caries felismerése Kezdődő caries felismerése Szekunder caries felismerése Repedések felismerése Ellenjavallatok: A diagnosztikai lehetőségek erősen korlátozottak vagy akár kivitelezhetetlenek fogpótlás (pl. korona) és nagyon nagy tömések esetén. Az íny alatti caries diagnózisa nem lehetséges. Kizárólagos fogdiagnosztika a DIAGNOcam révén (a DIAGNOcam célja a támogató caries diagnosztika, mindenekelőtt a korai felismerés). A készülék alkalmazási területe a fogorvosi gyakorlatban, illetve a fogászati klinikákon való alkalmazás. A készülék IIa osztályú orvosi termék a 93/42/EGK EK irányelv szerint. A világítás az 1. lézerosztálynak felel meg az EN szerint. A fog anyagában bekövetkező kóros elváltozások diagnózisát csak fogorvos végezheti. 2.4 Biztonsági utasítások Adatmentés VIGYÁZAT A merevlemez meghibásodása Adatvesztések Rendszeresen készítsen biztonsági mentést! Őrizze biztos helyen a biztonsági mentéseket. Az adatok mentése a felhasználó kötelessége. A KaVo munkanaponként történő mentést ajánl. Biztonsági okokból rendszeresen menteni kell az adatbázist és az összes dokumentumfájlt (a KaVo munkanaponként történő mentést ajánl). Adatmentési koncepciót kell felállítani Biztonsági mentések A biztonsági mentéseket biztonsági másolatoknak is hívják. A biztonsági másolat készítését nem szabad azonban összekeverni az adatkitárolással, mert a biztonsági másolat készítésekor az adatok ugyanúgy a számítógépen maradnak. Különféle stratégiák léteznek a biztonsági másolat készítésére. Megkülönböztetünk: teljes biztonsági mentést (menti a merevlemezen lévő összes adatot). 9 / 72

10 2 Biztonság 2.5 Az elektromos és elektronikus berendezések ártalmatlanítása növekményes biztonsági másolat (csak a legutóbbi mentés óta megváltozott adatokat menti). A naponta végzett teljes biztonsági másolat készítés a művelet nagy időigénye miatt kevésbé alkalmas, ezért döntenek manapság többnyire a teljes és a növekményes adatmentés kevert formája mellett. Ebben az adatmentési változatban egy megadott időpontban végrehajtják a teljes adatállomány mentését, majd azt követően - rendszeres időközönként - már csak a megváltozott adatokat mentik. Merevlemez hiba bekövetkezhet egy biztonsági mentés készítése közben is. Emiatt nem szabad felülírni az aktuális biztonsági mentést. A számítógép szakértő/rendszergazda tudja a biztonsági mentések aktuális állapotát és azok elkészítésének módját. 2.5 Az elektromos és elektronikus berendezések ártalmatlanítása Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv alapján szeretnénk felhívni a figyelmet, hogy jelen termék a megnevezett irányel hatálya alá esik, és Európán belül speciális ártalmatlanítási eljárásban kell ártalmatlanítani! A termék szétszerelése / ártalmatlanítása előtt teljes előkészítést kell végezni (fertőtlenítés / sterilizálás) az "Előkészítési módszerek" fejezet szerint. Pontos információkat a KaVo-tól ( vagy a fogászati szakkereskedőjétől kaphat. Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv alapján szeretnénk felhívni a figyelmet, hogy jelen termék a megnevezett irányel hatálya alá esik, és Európán belül speciális ártalmatlanítási eljárásban kell ártalmatlanítani! A termék szétszerelése / ártalmatlanítása előtt teljes előkészítést kell végezni (fertőtlenítés / sterilizálás) az "Előkészítési módszerek" fejezet szerint. Pontos információkat a KaVo-tól ( vagy a fogászati szakkereskedőjétől kaphat. A végleges ártalmatlanításhoz forduljon a következő vállalathoz: Németországban Az elektromos berendezés visszavételéhez a következőképpen kell eljárni: 1. Az enretec GmbH honlapján az eom menüpontban letölthető vagy online formátumú űrlap formájában egy ártalmatlanítási szerződést talál. Töltse le vagy töltse ki online ezt az ártalmatlanítási szerződést. 2. Töltse ki a szükséges adatokkal a megbízást, majd küldje el online megbízásként vagy a +49 (0) es fax számra az enretec GmbH-nak. Az ártalmatlanítási megbízás kiváltására és esetleges kérdések esetén a következő elérhetőségek is rendelkezésre állnak: Telefon: +49 (0) eom@enretec.de és Levelezési cím: enretec GmbH, Geschäftsbereich eomrecycling 10 / 72

11 2 Biztonság 2.6 Biztonsági utasítások Kanalstraße Velten 3. Gyakorlati alkalmazásból kerül kivonásra egy nem fixen felszerelt készülék. Fixen felszerelt készülékének elszállítása az Ön postai címéről, járdaszélről, előzetesen egyeztetett időpontban történik. A leszerelés, a szállítás és a csomagolás költségeit a készülék tulajdonosa/ felhasználója viseli. Nemzetközi Országspecifikus ártalmatlanítási információk a fogászati szakkereskedésben kérhetők. 2.6 Biztonsági utasítások FIGYELMEZTETÉS Feszültség okozta sérülésveszély. Áramütés. Ne dolgozzon tovább sérült készülékkel! A készüléket csak IEC szerint engedélyezett számítógéphez/laptophoz szabad csatlakoztatni. A készüléket ne lehúzott szondával használja a páciensen, illetve ne fektesse le a páciens közelében! Ne alkalmazza a készüléket annak leesését követően. FIGYELMEZTETÉS Fulladásveszély. Hányás a készülék túl mély bevezetése miatt. A hányadék belégzése. Ne vezesse be a készüléket a páciens nyak- és garattartományáig! FIGYELMEZTETÉS Megvakulás veszélye láthatatlan lézerfény következtében. A szem károsodása. Ne irányítsa a készüléket aktivált lézervilágítással a páciens szemére! Ne üzemeltesse a készüléket sérült vagy nyitott burkolat esetén! Ne használja a kézidarabot a páciensen felhelyezett hegy nélkül! Lehúzott hegy mellett ne nézzen a kézidarab fénykilépő nyílásaiba. FIGYELMEZTETÉS Elektromágneses sugárzás okozta veszélyeztetés. Más elektromos készülékek működésének befolyásolása. Ne alkalmazza a készüléket szívritmus-szabályozóval rendelkező pácienseknél! Kapcsolja ki a készüléket olyan kezelőhelyiségekben, ahol veszélyes energiák léphetnek ki (pl. röntgen, lézer, forgó műszerek)! VIGYÁZAT Termékkárosodás az USB-kábel megtörése vagy beszorítása miatt. Az USB-kábelben lévő vezetékek visszafordíthatatlan törése. Ne húzza meg a készüléket az USB-kábelnél fogva! 11 / 72

12 2 Biztonság 2.6 Biztonsági utasítások VIGYÁZAT Sérülések szakszerűtlen kezelés miatt. A DIAGNOcam-ház és a belső komponensek rongálódása. Ne használja a DIAGNOcam eszközt az orvosi elem mozgatásához! Ne támaszkodjon a tartóban levő DIAGNOcam eszközre! A kézidarabot csak felhelyezett szondával használja a páciensen! VIGYÁZAT Fertőzésveszély szennyezett, vagy kontaminált DIAGNOcam eszköz miatt. Fertőzés. Készítse újra elő a DIAGNOcam kézidarabot és hegyeket használat után. VIGYÁZAT Vágásveszély a szakszerűtlen használat miatt! Vágásveszély! Ne használja a kézidarabot a páciensen felhelyezett szonda nélkül! Sérült készüléket ne alkalmazzon a páciensen! Ne alkalmazzon sérült szondával rendelkező készüléket a páciensen! VIGYÁZAT Erős lézer Bekövetkezhet a fogbélkamra felmelegedése Korlátozza a használatot foganként legfeljebb 1 percre. VIGYÁZAT Biológiai kontamináció Fertőzés Ne alkalmazza a készüléket sebeken/nyitott szöveten. 12 / 72

13 3 Termékleírás 3.1 A rendszer elemei 3 Termékleírás A DIAGNOcam 2170 (fogszuvasodás detektor, lézerfény, átvitel) egy hordozható, fluoreszkáló lézerkészülék fogszuvasodás észleléséhez a 21 CFR szerint. A készülék működési elve DIFOTI-technológián (Digital Imagin Fiberoptic Transillumination - digitális, képalkotó, száloptikai átmenő fényen) alapul. A DIAGNOcam 2170 olyan képeket szolgáltat, amelyek röntgenfelvételekre emlékeztetnek, azonban teljesen sugárzásmentesek egy olyan fény révén, amelyet kifejezetten ehhez a vizsgálati módszerhez igazítottak. A fogak szerkezete lehetővé teszi a fény áthatolását a belépés helyétől a kamerához. A fényáteresztőképességet blokkoló területek (pl. caries sérülések) egyértelműen behatárolható, sötét területekként jelennek meg. Egy digitális kamera érzékeli a tényleges helyzetet, és valós időben jeleníti meg a képernyőn. A DIAGNOcam 2170 szállítása hordozható készülékként, olyan firmware-rel ellátva történik a kezelőegység számára, amely a kamerafunkciók vezérléséért felelős, és egy számítógépen alapuló képfeldolgozó szoftvert tartalmaz a képek megjelenítésére/ tárolására, és lehetőség van élő adatfolyamra, azaz a tevékenységek követésére is. 3.1 A rendszer elemei Kézidarab 1 Ablak a kameraoptikához 2 Lézer fénykilépő nyílás 3 Gyűrűs kapcsoló érintkezési felület 4 Villás fénysorompó a szonda felismeréséhez 13 / 72

14 3 Termékleírás 3.1 A rendszer elemei Kézidarab felhelyezett heggyel 1 Rágófelszíni hegy 2 Gyűrűs kapcsoló 3 1. nyomógomb 4 2. nyomógomb 5 Kézidarab 6 USB 2.0 vezeték megtörésvédővel és DC/DC-átalakítóval 14 / 72

15 3 Termékleírás 3.1 A rendszer elemei Rágófelszíni hegy (nagy hegy, kis hegy) 1 Nyílás a kameraablak számára 1 Fénykilépő nyílás a lézersugár számára 15 / 72

16 3 Termékleírás 3.2 Nyomógombok és gyűrűs kapcsolók 3.2 Nyomógombok és gyűrűs kapcsolók A gyűrűs kapcsolóval 3 a hat kapcsolási pontja révén állóképek készíthetők az öszszes releváns pozícióban. Működtetés Gyűrűs kapcsoló 3 Röviden, kikapcsolt készülék esetén Röviden, bekapcsolt készülék esetén Hosszú Működtetés 1. nyomógomb 4 Röviden Működtetés 2. nyomógomb 5 Röviden Funkció A lézer és a kamera bekapcsolása (= a készülék üzemkész) Állóképek készítése automatikus mentéssel A lézer és a kamera kikapcsolása Funkció A fogsémában a következő fog kiválasztása (az óramutató járásával megegyezően) Funkció A fogsémában a következő fog kiválasztása (az óramutató járásával ellenkezően) 3.3 jelölés és feliratozás Típustábla 1 Típustábla 16 / 72

17 3 Termékleírás 3.4 Műszaki adatok Németországban készült Típus DIAGNOcam készüléktípus gyártás hónapja/gyártás éve REF Anyagszám SN Sorozatszám Figyelem: Vegye figyelembe a kísérő dokumentumokat! Besorolás (BF típusú felhasználói rész) CE-jelölés a 93/42/EGK orvostechnikai eszközökre vonatkozó irányelv szerint Jelölés a 2002/96/EK irányelv szerint Tartsa be a használati utasítást Gőzzel sterilizálható 134 C -1 C / +4 C (273 F -1.6 F / +7.4 F) 3.4 Műszaki adatok Teljes rendszer Maximális áramfelvétel Tápfeszültség Tömlőhossz Súly 0,5 A 5 V 2,5 m 190 g Védettség IP 44 Hosszúság kb. 245 mm Átmérő 30 mm Az IP-védettség jelenti mindazon védelmeket, amelyeket egy burkolat testesít meg szilárd, idegen testekkel és víz behatolásával szemben. Az első azonosítószám (4) jelenti az 1 mm-nél nagyobb átmérőjű, szilárd, idegen testek behatolásával szembeni védelmet. A második azonosítószám (4) jelenti a fröccsenő vízzel szembeni védelmet. 17 / 72

18 3 Termékleírás 3.4 Műszaki adatok Képszenzor Típus CMOS Formátum ¼ Monokróm Felbontás 8 Bit 640 (vízsz.) x 480 (függ.) Világítás Típus Lézerdióda Darabszám 2 Hullámhossz Opt. teljesítmény opt. teljesítmény a DIN EN szerint, a rágófelszíni hegyek után 780 nm 15 mw max. 1 mw Optikai rendszer Képszög Nézés iránya Fókusztávolság 105 o 80 o 4,5 mm Üzemi feltételek Környezeti hőmérséklet Légnyomás Relatív páratartalom: Üzemeltetési magasság o C hpa 5-95%, nem lecsapódó max m Tárolási/szállítási feltételek Környezeti hőmérséklet Légnyomás Relatív páratartalom: o C hpa 5-95%, nem lecsapódó 18 / 72

19 4 Üzembe helyezés 4.1 Hardverkövetelmények 4 Üzembe helyezés 4.1 Hardverkövetelmények A készülék csak egy PC-n/laptopon/készüléken üzemeltethető, amely az IEC vagy IEC szerint engedélyezve van. Hardverkövetelmények - 2 Ghz vagy nagyobb órajelű processzor RAM >= 1 GB 50 MB szabad lemezterület a rendszermeghajtón Az adatmennyiségtől függően 5-50 GB lemezterület az adatmeghajtón (megegyezhet a rendszermeghajtóval) Min. 1280X1024 képernyőfelbontás, min. 32 bit színmélység Támogatott operációs rendszerek, frissítve Windows XP Professional 32-bit SP3 Windows 7 Professional 32/64-bit SP1 Windows 8 Professional 32/64-bit Windows 8.1 Professional 32/64-bit Windows Server 2008 R2 Standard SP1 Windows Server 2012 Standard A zavarok elkerülése érdekében csak webkamera nélküli PC-t/laptopot használjon. Expressz beállításokkal telepíteni kell a Windows Media Player 11-es verzióját, és egyszer el kell indítani. Figyelembe kell venni a KiD-vel együtt alkalmazott, egyéb szoftver- és hardverrendszerek rendszerkövetelményeit! 4.2 A szoftver telepítése Feltétel Az összes telepítést rendszergazdaként kell végrehajtani! A telepítő ablakok formája és tartalma az operációs rendszerenként eltérő lehet A telepítő program indítása Helyezze be a DIAGNOcam telepítő CD lemezt a CD-meghajtóba. Kattintson duplán a DIAGNOcam....exe fájlra a CD gyökérkönyvtárában. ð A telepítés elindul. 19 / 72

20 4 Üzembe helyezés 4.2 A szoftver telepítése Egyszemélyes verzió telepítése Erősítse meg az Igen opcióval (Ja). A telepítés elindításához kattintson a Tovább (Weiter) opcióra a telepítő indítóablakában. 20 / 72

21 4 Üzembe helyezés 4.2 A szoftver telepítése Olvassa el a licencfeltételeket, jelölje be az Elfogadom a licencfeltételeket (Ich akzeptiere die Vereinbarung) jelölőnégyzetet, majd kattintson a Tovább (Weiter) opcióra. Válassza ki a program célkönyvtárát, majd kattintson a Tovább (Weiter) opcióra. A célkönyvtárban a programfájlok mentésre kerülnek. A célkönyvtárnak egy helyi merevlemezen kell lennie. Ajánlott a javasolt elérési útvonalat (C:\Programm Files \KaVo\DIAGNOcam...) elfogadni. Egy a hálózati meghajtón található célkönyvtár működési zavarokhoz vezethet. 21 / 72

22 4 Üzembe helyezés 4.2 A szoftver telepítése Jelölje ki a dokumentumok könyvtárát Válassza ki a telepítési módot 22 / 72

23 4 Üzembe helyezés 4.2 A szoftver telepítése Folytassa a Telepítés (Installieren) opcióval Mégis telepítse ezt az illesztőprogramot. Mégis telepítse ezt az illesztőprogramot. 23 / 72

24 4 Üzembe helyezés 4.2 A szoftver telepítése Erősítse meg Újraindítás később (Später neu starten) opcióval a Windows kérdést. Jelölje ki az Igen, újraindítom a számítógépet (Ja, Computer neu starten) opciót és a Befejezés (Fertigstellen) opcióval fejezze be a telepítést. Illesztőprogram telepítése Windows XP alatt, lásd Többszemélyes rendszer telepítése Hálózati telepítés esetén több munkaállomás is, amelyre a KiD-et telepítették hozzáférhet a közös adatbázishoz. Hálózati számítógép esetén az adatbázis szerver konfigurációjára is szükség van. Ezt a számítógépet az összes többi számítógép előtt kell üzembe helyezni, és az összes többi után, pl. este kikapcsolni (ha egyáltalán kikapcsolják). 24 / 72

25 4 Üzembe helyezés 4.2 A szoftver telepítése Ha a DIAGNOcam szoftver hálózatról történő telepítését tervezi, akkor először telepíteni kell a hálózati kiszolgálót. Hálózati szerver telepítése Ha ezen a számítógépen már van Microsoft SQL Server, akkor az alkalmazható. A telepítéshez használt felhasználói fióknak adminisztrátori jogosultsággal kell rendelkeznie. Többszemélyes rendszer esetén minden összetartozó munkaállomásnak azonos adatbank szerveren kell elhelyezkednie, amelyek azonos adatbázist és azonos dokumentum elérési útvonalat használnak, ellenkező esetben az adatok inkonzisztenssé válhatnak. Ahhoz, hogy a Windows Server-en használni lehessen a Live és a Review módot, aktiválni kell a Desktop Experience funkciót. A Windows Server 2012 esetében a Review módban videók nem jeleníthetők meg. Telepítés elindítása Válassza ki a nyelvet A telepítés elindításához kattintson a Tovább (Weiter) opcióra a telepítő indítóablakában. 25 / 72

26 4 Üzembe helyezés 4.2 A szoftver telepítése Olvassa el a licencfeltételeket, jelölje be az Elfogadom a licencfeltételeket (Ich akzeptiere die Vereinbarung) jelölőnégyzetet, majd kattintson a Tovább (Weiter) opcióra. Válassza ki a program célkönyvtárát, majd kattintson a Tovább (Weiter) opcióra. 26 / 72

27 4 Üzembe helyezés 4.2 A szoftver telepítése Válassza ki a telepítési módot. A kiszolgálón válassza ki a Hálózati kiszolgáló (Netzwerk Server) opciót. 27 / 72

28 4 Üzembe helyezés 4.2 A szoftver telepítése Az adatbázis kiszolgáló nem telepíthető a DIAGNOcam szoftver nélkül. Erre Windows 2000 Server esetében van szükség, mivel azt a DIAGNOcam nem támogatja. Jelölje ki a dokumentumok könyvtárát. Válasszon ki további feladatokat. 28 / 72

29 4 Üzembe helyezés 4.2 A szoftver telepítése Erősítse meg a telepítési beállításokat. 29 / 72

30 4 Üzembe helyezés 4.2 A szoftver telepítése Fejezze be a telepítést. Hálózati munkaállomás telepítése Mielőtt a hálózati munkaállomással dolgozni lehetne, telepíteni kell a hálózati kiszolgálót. Lásd még Hálózati kiszolgáló telepítése (Netzwerk Server installieren). Erősítse meg az Igen opcióval (Ja). Válassza ki a nyelvet 30 / 72

31 4 Üzembe helyezés 4.2 A szoftver telepítése A telepítés elindításához kattintson a Tovább (Weiter) opcióra a telepítő indítóablakában. Olvassa el a licencfeltételeket, jelölje be az Elfogadom a licencfeltételeket (Ich akzeptiere die Vereinbarung) jelölőnégyzetet, majd kattintson a Tovább (Weiter) opcióra. Válassza ki a program célkönyvtárát, majd kattintson a Tovább (Weiter) opcióra. 31 / 72

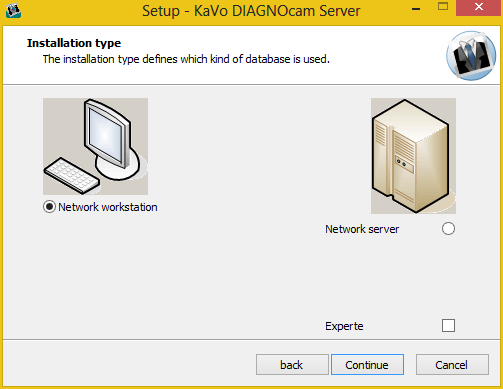

32 4 Üzembe helyezés 4.2 A szoftver telepítése Válassza ki a telepítési módot. Válassza ki a Hálózati munkaállomás (Netzwerk Arbeitsstation) opciót és nyomja meg a Tovább (Weiter) opciót 32 / 72

33 4 Üzembe helyezés 4.2 A szoftver telepítése A hálózaton végbemegy a jogosultságokkal rendelkező SQL adatbázisok pásztázása A megfelelő választást követően nyomja meg a Tovább (Weiter) opciót Ha a kiszolgáló nem jelenik meg az áttekintésben, úgy ellenőrizni kell a kiszolgálón a tűzfal következő beállításait és szükség esetén el kell végezni a beállítást: 1. Fájl- és nyomtatómegosztás (Datei und Druckerfreigabe) (a LAN beállításokban is) 2. sqlbrowser.exe 3. sqlservr.exe 33 / 72

34 4 Üzembe helyezés 4.2 A szoftver telepítése Válassza ki az Asztali ikon létrehozása (Desktop Symbol erstellen) opciót, majd nyomja meg a Tovább (Weiter) opciót Nyomja meg a Telepítés (Installieren) opciót a telepítés végrehajtásához 34 / 72

35 4 Üzembe helyezés 4.2 A szoftver telepítése Válassza ki a nyelvet, majd kiválasztását erősítse meg OK opcióval Folytassa a telepítést a Tovább opcióval 35 / 72

36 4 Üzembe helyezés 4.2 A szoftver telepítése Válassza ki a program célkönyvtárát, majd kattintson a Tovább (Weiter) opcióra Nyomja meg a Telepítés (Installieren) opciót a telepítés elvégzéséhez Válassza ki a Mégis telepítse ezt az illesztőprogramot opciót. 36 / 72

37 4 Üzembe helyezés 4.2 A szoftver telepítése Mégis telepítse ezt az illesztőprogramot. A telepítés befejezéséhez nyomja meg a Befejezés opciót Erősítse meg Újraindítás később (Später neu starten) opcióval a Windows kérdést. 37 / 72

38 4 Üzembe helyezés 4.2 A szoftver telepítése Jelölje ki az Igen, újraindítom a számítógépet (Ja, Computer neu starten) opciót és a Befejezés (Fertigstellen) opcióval fejezze be a telepítést A VDDS interfész telepítése Erősítse meg az Igen opcióval (Ja). A telepítés elindításához kattintson a Tovább (Weiter) opcióra a telepítő indítóablakában. 38 / 72

39 4 Üzembe helyezés 4.2 A szoftver telepítése Végezze el a telepítést. Fejezze be a telepítést. 39 / 72

40 4 Üzembe helyezés 4.2 A szoftver telepítése Ha a DIAGNOcam nem jelenik meg az interfészkonfigurációnál, akkor inaktiválja, majd aktiválja a VDDS-t a programbeállítások alatt. (vegye át a kiválasztást a Mentés (Speichern) opcióval) Az USB-interfész illesztőprogramjának telepítése csak XP-hez Csak Windows XP esetén kell első alkalommal a számítógépen / laptopon található összes USB-interfészt telepíteni. Windows 7, ill. Windows 8 esetén erre már nincs szükség. 40 / 72

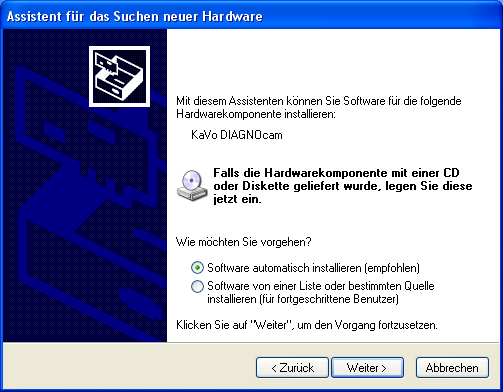

41 4 Üzembe helyezés 4.2 A szoftver telepítése A DIAGNOcam eszközről csatlakoztassa az USB-kábelt a számítógépre/laptopra, a következő ablak jelenik meg: A hardverkeresés asszisztensben válassza ki a Most nem lehetőséget, és folytassa a Tovább gombra kattintással. 41 / 72

42 4 Üzembe helyezés 4.3 Távoli kezelés a Netviewer segítségével Válassza ki a Szoftver automatikus telepítése lehetőséget, és folytassa a Tovább gombra kattintással. Válassza ki a Telepítés folytatása lehetőséget, és lépjen tovább. A Befejezés gombra való kattintással fejezze be a telepítést. 4.3 Távoli kezelés a Netviewer segítségével Szerviz-hotline: Service.Multimedia@kavo.com Kérjük, érdeklődés esetén mindig adja meg a termék szériaszámát! Bővebb információk itt: 42 / 72

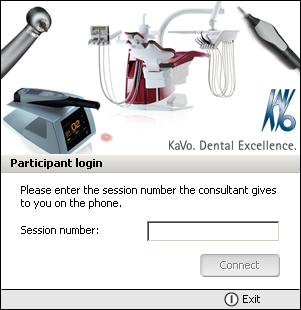

43 4 Üzembe helyezés 4.3 Távoli kezelés a Netviewer segítségével A KiD telepítésekor a Netviewer távoli kezelőszoftver telepítése is automatikusan végbemegy. A továbbiakban a Netviewer a support.kavo.com internet-címen keresztül is futtatható. Ezzel párhuzamosan fel kell hívni a műszaki szervizt egy munkafolyamatszám megkapása érdekében A Netviewer elindítása közvetlenül a KiD gombbal Gombnyomás a távoli kezeléshez Hívja fel a műszaki szervizt a es telefonszámon, és kérjen munkafolyamat-számot a Netviewer számára. Írja be a munkafolyamat-számot, és kattintson a Csatlakozás gombra. ð Elindul a távoli kezelés. A műszaki szerviz csak akkor fér hozzá a távoli kezelés funkcióihoz, ha az ügyfél jóváhagyta azt. E nélkül a jóváhagyás nélkül nem lehetséges a hozzáférés! A Remote control (Távvezérlés) ablak jelzi, hogy a KaVo szervize összekapcsolódott a rendszerével. 43 / 72

44 4 Üzembe helyezés 4.3 Távoli kezelés a Netviewer segítségével Fenster Netviewer was closed: a Close (Bezárás) megnyomásakor megszakad a kapcsolat. 44 / 72

45 5 Használat 5.1 A hegy feltolása és kioldása 5 Használat 5.1 A hegy feltolása és kioldása A hegy feltolása a kézidarabra VIGYÁZAT Elforgatott felhelyezés a hegy feltolásakor A készülék sérülése Feltoláskor arra ügyeljen, hogy a hegy belül fekvő orra bekerüljön a villás fénysorompó nyílásába. A hegyeket sem erőszakkal, sem elforgatással nem szabad feltolni! A hegyeket ütközésig kell felhelyezni a kézidarabra! Ellenkező esetben előfordulhat, hogy a kép bizonyos területei le lesznek fedve. 45 / 72

46 5 Használat 5.1 A hegy feltolása és kioldása Tolja fel a hegyet egyenletesen, ütközésig. Eközben ügyeljen arra, hogy a hegy belül fekvő orra 1 bekerüljön a villás fénysorompó nyílásába. A hegy lehúzása a kézidarabról A hegyeket nem szabad elforgatva lehúzni. Lehúzáskor nem szabad megérinteni a nyomógombot. 46 / 72

47 5 Használat 5.2 Be - és kikapcsolás Húzza le a hegyeket a kézidarabról egyenletes húzással, eközben a bal kezével húzza, és a jobb keze hüvelykujjával enyhén tolja. Eközben ne érintse meg a nyomógombot. 5.2 Be - és kikapcsolás FIGYELMEZTETÉS Megvakulás veszélye láthatatlan lézerfény következtében. A szem károsodása. Ne irányítsa a készüléket aktivált lézervilágítással a páciens szemére! Ne üzemeltesse a készüléket sérült vagy nyitott burkolat esetén! Ne használja a kézidarabot a páciensen felhelyezett hegy nélkül! Lehúzott hegy mellett ne nézzen a kézidarab fénykilépő nyílásaiba. VIGYÁZAT Hibás kezelésből adódó termékkárosodás Az érintkezők sérülése A hegy lehúzásakor és felhelyezésekor ne nyomja meg a gyűrűs kapcsolót és a nyomógombokat. Bekapcsolás Nyomja meg röviden a gyűrűs kapcsolót. Kikapcsolás Ha 10 percig nem történik funkciógomb-nyomás vagy hegycsere, automatikusan lekapcsol a kamera és a lézer. Tartsa lenyomva a gyűrűs kapcsolót kb. 10 másodpercig. 47 / 72

48 5 Használat 5.3 Rágófelszíni alkalmazás 5.3 Rágófelszíni alkalmazás VIGYÁZAT Anyagi károk a szakszerűtlen használat miatt A fényvezető sérülése Ne hajlítsa meg a fényvezetőt a szonda flexibilis részében. Az élő kép a következő tényezők függvényében változik: - A fogprobléma jellege. - A becsatoló felület elhelyezkedése. - A fogtömések típusa és helye. A jelzéstartomány a premoláris és moláris fogak. 1 1 Fénykilépő nyílás (belül fekvő) Helyezze fel a rágófelszíni hegyet a kézidarabra. Érintse a gingivához a fénykilépő nyílásokat 1. Helyezze a rágófelszíni szonda távtartóját a szomszédos fogra, és tekintse meg az élő képet. Enyhén billentse meg a szondát igényei szerint. A 2. és a 3. nyomógombokkal válassza ki a fogséma azon fogát, amelyhez képet kell menteni. Nyomja meg a gyűrűs kapcsolót állókép készítéséhez és mentéséhez. 5.4 A DIAGNOcam rövid kezelése Indítsa el a programot. 48 / 72

49 5 Használat 5.5 Lelet értelmezése és diagnosztika Vegyen fel/válasszon ki egy pácienst. Indítsa el a DIAGNOcam megtekintőt (DIAGNOcam-Viewer). Nyomja meg röviden a gyűrűs kapcsolót a lézer és a kamera bekapcsolásához. Válasszon ki egy fogat a fogsémából a 2. és a 3. nyomógombok segítségével. ð A kiválasztott fog sötétkék színnel jelenik meg. Állókép létre hozása a gyűrűs kapcsolón keresztül. ð Megtörténik az állókép hozzárendelése a fogséma kiválasztott fogához. Azok a fogak, amelyekhez képek vannak hozzárendelve, világoskék színnel jelennek meg a fogsémában. Az áttekintés üzemmódba való váltáshoz kattintson a Mappa szimbólumra az élő kép ablakban. Ha vissza kíván térni az élő üzemmódból a kiinduló nézetbe, kattintson a piros keresztre jobbra, fent Videó opciók Use alternate Capture Graph: Ha az élő videó fekete marad, előfordulhat, hogy ez a beállítás lehetővé teszi a videó adatfolyam megjelenítését. > Egy 2. monitoron történő megjelenítéshez ezt az opciót ki kell választani. DirectShow Video playback: Ha nem sikerül a rögzített videók lejátszása, ez a beállítás lehetővé teheti ezt. WMV Video: A videók mentése WMV formátumban történik. 5.5 Lelet értelmezése és diagnosztika A caries elváltozások az egészséges fogfelülettel ellentétben sötét árnyékokként jelennek meg. A tisztítószerek, restauráló anyagok, fogkő és az elszíneződések maradékai a fog felületén megváltozott szóródáshoz vezethetnek, ezáltal árnyékokként jelenhetnek meg. A képen a sötét árnyékok caries elváltozásokat jelenthetnek. A diagnózis biztossága érdekében további diagnosztikai szerek alkalmazhatók, pl. DIAGNOdent pen A DIAGNOcam működése A DIAGNOcam indítása Kapcsolja be a számítógépet/laptopot. Indítsa el a DIAGNOcam szoftvert. 49 / 72

50 5 Használat 5.6 A DIAGNOcam működése Helyezze be a DIAGNOcam eszközt a számítógépbe/laptopba, és várja meg a hangjelzés megszólalását. 1. lépés: Válassza ki a pácienst. Kattintson a Páciens kiválasztása elemre, majd nyissa meg. Csatlakoztatott DIAGNOcam esetén megjelenik a páciens kiválasztás. Folytassa a 3. lépéssel 50 / 72

51 5 Használat 5.6 A DIAGNOcam működése 2. lépés: Válassza ki a pácienst. Nyomja meg az Új páciens létrehozása szimbólumot. Vigye be a páciens adatait, és mentse az OK szimbólummal. Szimbólumsáv 3. lépés: Válassza ki a pácienst. Kattintson duplán a páciens nevére, vagy hagyja jóvá a bevitelt az OK szimbólummal. 51 / 72

52 5 Használat 5.6 A DIAGNOcam működése 4. lépés: Indítsa el a kamerát. Kattintson először a DIAGNOcam kezelőmezőre, majd nyissa meg. A felvétel üzemmód elindítása Kattintson a DIAGNOcam Live kezelőmezőre. 5. lépés: Válassza ki a fogat. 52 / 72

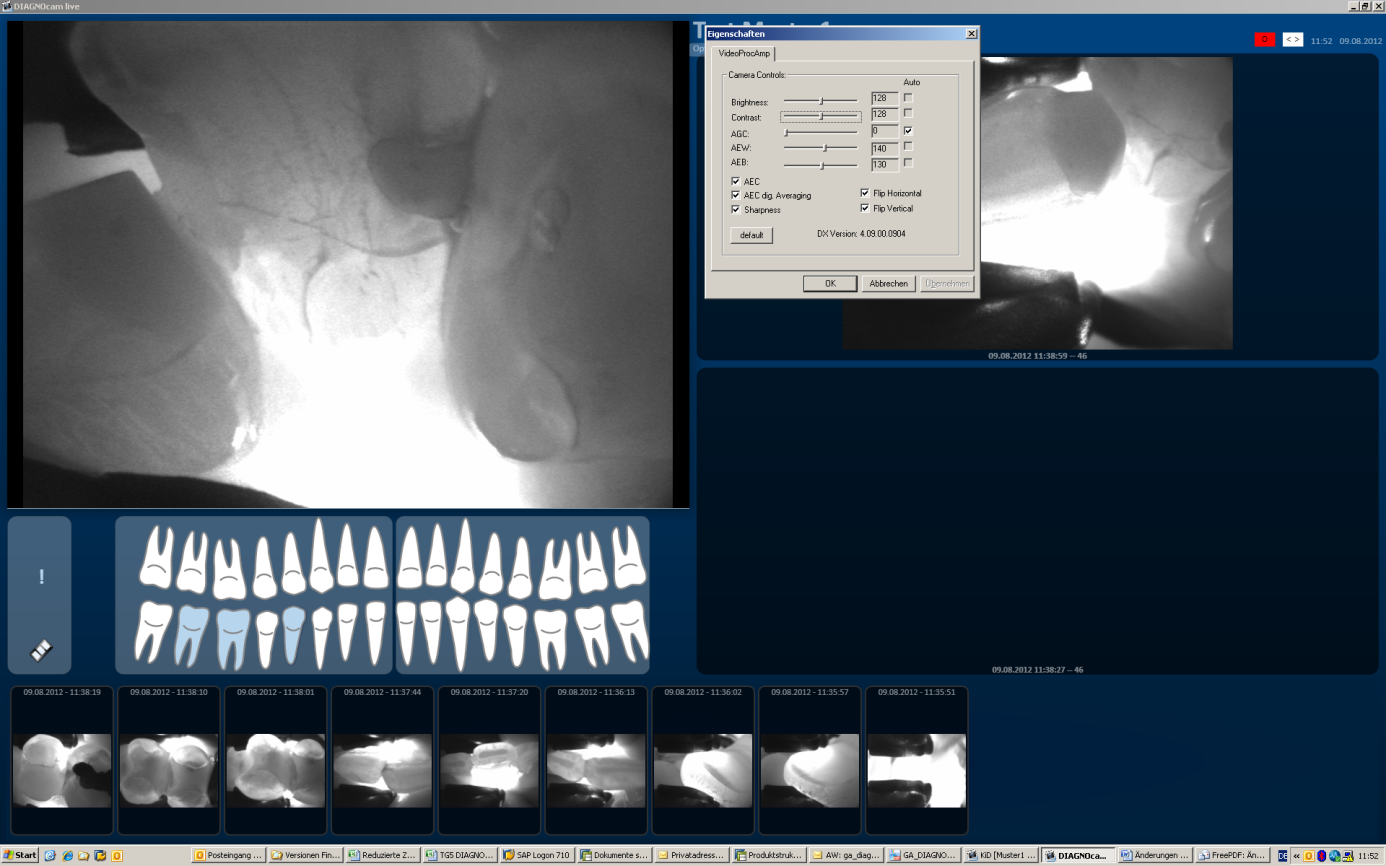

53 5 Használat 5.6 A DIAGNOcam működése Csatlakoztassa a DIAGNOcam eszközt. Ha nem jelenik meg élő kép, nyomja meg a DIAGNOcam gyűrűs nyomógombot, vagy húzza ki a DIAGNOcam eszközt a készülék tartójából. Fogséma Ábrázolás Fehér fog Világoskék fog Sötétkék fog Jelentés Nincsenek létrehozott felvételek. Felvételek készültek Aktívan kiválasztott fog, az elkészült felvételek az alatta lévő sorban jelennek meg. A fogsémában kiválasztott fog száma (pl. 47) a fogsémától balra látható. Ha ki van választva egy fog, csak a kiválasztott fog felvételei jelennek meg. Ha nincs kiválasztott fog, akkor a fogszám helyett felkiáltójel látható. Megjelenik az összes létrehozott felvétel, illetve azok a felvételek, amelyek még nem lettek foghoz rendelve. Fehér felkiáltójel: megjelenik az összes létrehozott felvétel. Világoskék felkiáltójel: azok a felvételek jelennek meg, amelyek még nem lettek foghoz rendelve. 6. lépés: Kép kioldása. 53 / 72

54 5 Használat 5.6 A DIAGNOcam működése Pozícionálja a DIAGNOcam eszközt a fogra ennek megfelelően. Készítsen felvételt az 1. képen végrehajtott egérkattintással, vagy a gyűrűs kapcsoló 1 megnyomásával. Kép balra fent: aktuális élő kép Kép jobbra fent és jobbra középen: az utoljára tárolt felvételek Ha egy korábbi felvételt kíván megjeleníteni az alsó sorból a 3. képen, egérkattintással válassza ki a kívánt felvételt az alsó sorban (kékkel bekeretezett). Szimbólum Jelentés Piros gyűrűs kapcsoló: deaktiválva (kattintson rá az egérrel) Fehér gyűrűs kapcsoló: aktiválva Fog kiválasztása <> piros: deaktiválva Fog kiválasztása <> fehér: aktiválva Nincs kiválasztott fog 54 / 72

55 Használati utasítás DIAGNOcam Használat 5.6 A DIAGNOcam működése Szimbólum Jelentés Videokamera aktiválása/deaktiválása Fényerő/kontraszt beállítása Opciók kezelőmező kiválasztása Azt javasoljuk, hogy az alapértelmezett beállítást használja. Ha túl világosan láthatók a fogak, akkor előnyös lehet az AEW értékek ennek megfelelően történő módosítása. Visszaállás a gyári beállításokra a default (alapértelmezett) segítségével DIAGNOcam áttekintő üzemmód Áttekintő (Review) üzemmódban meg lehet tekinteni és össze lehet hasonlítani a fel vételeket. Kattintson a Mappa szimbólumra. 55 / 72

56 5 Használat 5.6 A DIAGNOcam működése Ha vissza kíván lépni az élő üzemmódba, kattintson a Mappa szimbólumra, vagy húzza ki a DIAGNOcam eszközt a készülék tartójából. Kattintson a Vonalzó szimbólumra a felvétel hosszának megméréséhez. Kattintson ismét a Vonalzó szimbólumra a hosszmérés piros színnel való megjelöléséhez. Az Eltávolítás gombbal törölhető a pirossal megjelölt hosszmérés. Kattintson az Inverz szimbólumra a felvétel inverz ábrázolásának megjelenítéséhez. Kattintson a Hibaszín szimbólumra a felvétel hibaszínekben való megjelenítéséhez. Kattintson az Eszköztár szimbólumra az eszköztár megnyitásához vagy bezárásához. Kattintson az Eredeti kép szimbólumra a módosított felvétel visszaállításához. Kattintson a Visszavonás szimbólumra az utolsó módosítás visszavonásához. Kattintson a Nyomtató szimbólumra a felvétel nyomtatásához. Kattintson a Törlés szimbólumra a felvétel törléséhez. Kattintson a Kép exportálása szimbólumra a felvétel exportálásához. 56 / 72

57 5 Használat 5.6 A DIAGNOcam működése Egy fog felvételeinek megjelenítése A fogséma 48. fogának kiválasztása egérkattintással balra, lent, az ablak területén. ð A kiválasztott fog (48.) sötétkék színnel jelenik meg. ð A fogsémában kiválasztott fog száma (48) a fogsémától balra látható. ð A foghoz hozzárendelt felvételek a karusszelen az ablak területén, lent, középen jelennek meg. A nem hozzárendelt felvételek megjelenítése Az összes foghoz nem hozzárendelt felvétel megjelenítéséhez kattintson duplán a 48. számú mezőre. ð Egy világoskék felkiáltójel látható a fogsémától balra. ð A foghoz nem hozzárendelt felvételek a karusszelen az ablak területén, lent, középen jelennek meg. 57 / 72

58 5 Használat 5.6 A DIAGNOcam működése Az összes felvétel megjelenítése Az összes felvétel (hozzárendelt és nem hozzárendelt felvételek) megjelenítéséhez kattintson a felkiáltójelre. ð Ekkor egy fehér felkiáltójel válik láthatóvá a fogsémától balra. ð A összes létrehozott (foghoz hozzárendelt és nem hozzárendelt) felvétel a karuszszelen az ablak területén, lent, középen jelenik meg. Lapozás a felvételek között Kattintson az ablak területére pl. jobbra, fent, hogy a forgótár aktív (elülső) felvételei megjelenjenek az ablak területének felső tartományában. ð Az ablak kiválasztott területe fent kékkel bekeretezve jelenik meg. A navigációs nyilakkal előre vagy hátrafelé lehet lapozni a forgótárban lévő felvételek között. 58 / 72

59 5 Használat 5.6 A DIAGNOcam működése Felvételek rögzítése Egy felvétel kiválasztott ablakterületen való rögzítéséhez kattintson egy másik ablakterületre. ð Az ablak kiválasztott területe fent kékkel bekeretezve jelenik meg. Felvételek összehasonlítása Felvételek összehasonlításához rögzíthető egy felvétel az ablak egyik területén, fent. A másik ablakterületen lapozni lehet a felvételek között. Kattintson az ablak területére pl. jobbra, fent. ð A kiválasztott ablakterületen egymás után megjelennek a karusszelben aktív felvételek. ð A nem kiválasztott ablakterületen a felvétel rögzítve marad. Felvétel nagyítása/részekre osztása Kattintson duplán a két ablakterület közül az egyikre fent. ð A fenti két ablakterület egy nagy területté egyesül. ð A felvétel nagyítva jelenik meg. 59 / 72

60 5 Használat 5.6 A DIAGNOcam működése Az ablakterület két ablakká osztásához kattintson duplán a nagy ablakterületre. ð A felvétel kicsinyítve jelenik meg az ablak területén jobbra, ill. balra. ð A másik ablakterületen mindig az előzőleg ábrázolt felvétel jelenik meg. 60 / 72

61 6 Újrafelhasználást célzó előkészítési módszerek az ISO szerint 6.1 A tisztítás előkészítése 6 Újrafelhasználást célzó előkészítési módszerek az ISO szerint A bemutatott tisztítási és sterilizálási útmutatások az orvosi termék elkészítéséhez, annak újbóli előkészítésére alkalmasnak vannak minősítve az orvosi termék gyártója által. Ehhez általában validálás és a folyamat rendszeres ellenőrzése szükséges. Ugyanilyen módon minden eltérést gondosan értékelnie kell a készítőnek a rendelkezésre bocsátott útmutatáshoz képest az eltérések hatékonysága és lehetséges hátrányos hatásai szempontjából. A következő komponenseket kell újra előkészíteni: A készülék felülete Hegyek VIGYÁZAT Behatoló folyadékok okozta sérülések. Működési zavarok a bekerült folyadékok miatt. Ne hagyja, hogy folyadékok jussanak a készülék belsejébe. 6.1 A tisztítás előkészítése A DIAGNOcam csatlakoztatása előtt mindig ki kell lépni a szoftverből. Vegye le a hegyet. 6.2 Tisztítás Ne használjon oldószereket vagy agresszív vegyszereket! A durva szennyeződéseket azonnal távolítsa el a szennyeződést követően egy eldobható papírtörlő segítségével. 6.3 Kézi tisztítás Tisztítsa meg a DIAGNOcam összes külső felületét egy lágy kendővel és a megadott fertőtlenítőszerrel. Tisztítsa meg a hegyeket folyó víz alatt (ivóvíz-minőség, hőmérséklet: 30º ± 5º C, folyási sebesség 2liter/perc) 30 másodpercig egy közepesen kemény fogkefével. Az ablak beszennyeződése esetén tisztítsa meg az ablakot 70%-os izopropanollal és egy vattapálcikával. A tisztítást óvatosan végezze, mert az ablakra kifejtett túl nagy erő az ablak sérülését okozhatja. Tisztítsa meg a DIAGNOcam összes külső felületét egy lágy kendővel és egy megadott fertőtlenítőszerrel. Tisztítsa meg a hegyeket folyó víz alatt (ivóvíz-minőség, hőmérséklet: 30º ± 5º C, folyási sebesség 2liter/perc) 30 másodpercig egy közepesen kemény fogkefével. Az ablak beszennyeződése esetén tisztítsa meg az ablakot 70%-os izopropanollal és egy vattapálcikával. 61 / 72

62 6 Újrafelhasználást célzó előkészítési módszerek az ISO szerint 6.4 Gépi tisztítás A tisztítást óvatosan végezze, mert az ablakra kifejtett túl nagy erő az ablak sérülését okozhatja. 6.4 Gépi tisztítás Nem alkalmazható. 6.5 Fertőtlenítés Kézi fertőtlenítés VIGYÁZAT Termék károsodása a helytelen fertőtlenítés miatt. Hibás működések. A gyártó által megadott fertőtlenítőszereket használja! Csak fertőtlenítő törlést végezzen! Ne merítse folyadékba a terméket! VIGYÁZAT Permetező fertőtlenítés okozta anyagi károk. Ne fertőtlenítse a DIAGNOcam eszközt permetezéssel. A KaVo az anyagok összeférhetősége alapján a következő termékeket ajánlja. A mikrobiológiai hatékonyságot a fertőtlenítőszer gyártójának kell biztosítania. CaviCide, a Metrex cégtől Mikrozid AF, a Schülke&Mayr cégtől (folyadék vagy kendő) Dürr FD322 INCIDIN folyadék Cavicide Alkalmazási tartomány a gyártó használati utasításának megfelelően. A DIAGNOcam és a hegyek felületének lemosó fertőtlenítését lágy kendővel és egy engedélyezett fertőtlenítőszerrel végezze Gépi fertőtlenítés Nem alkalmazható. 62 / 72

63 6 Újrafelhasználást célzó előkészítési módszerek az ISO szerint 6.6 Sterilizálás 6.6 Sterilizálás VIGYÁZAT Termék károsodása a helytelen sterilizálás miatt A steril eszközök károsodása Nem alkalmazható forró levegős sterilizálás, vegyi anyagokkal történő hideg sterilizálás, valamint etilén-oxidos fertőtlenítés! VIGYÁZAT Nedvesség Sterilizálatlanság Ügyeljen a szárazságra. Az autoklávok utánvákuummal biztosítják a szárazságot! Ezen kívül, a száradás gyorsítható egy 10 perces száradási fázissal, nyitott autokláv ajtó mellett. VIGYÁZAT Termék károsodása a helytelen tisztítás miatt Ne helyezze a hegyet ultrahang-fürdőbe. Csak a hegyek sterilizálhatók. A sterilizálást közvetlenül a tisztítás és a fertőtlenítés befejezte után végezze el. Sterilizálás előtt zacskózza be a hegyeket. Csak a sterilizálásra engedélyezett KaVo termékek hőmérsékletállók max. 138 C-ig. Szondák sterilizálása autoklávban: A következő sterilizációs eljárásokból a már meglévő autoklávtól függően kiválasztható a megfelelő eljárás: Autokláv elővákuummal: - min. 3 perc 134 C -1 C/+4 C hőmérsékleten (273 F -1,6 F/+7,4 F) Szárítási idő 10 perc Autokláv gravitációs eljárással: - min. 10 perc 134 C -1 C / +4 C hőmérsékleten (273 F -1,6 F / +7,4 F) Szárítási idő 10 perc A hegyeket bezacskózva tárolja Több műszer egy sterilizálási ciklussal való sterilizálásakor nem szabad túllépni a sterilizátor maximális terhelését. 6.7 Ellenőrzés és működésvizsgálat Általános információk Ellenőrizze a tisztaságot A hegyek ellenőrzése Tartsa a hegyeket egy fényforrással szemben (adott esetben nappali fényben), és ellenőrizze a hüvelyben látható fényvezetőket szennyeződések és hibák szempontjából. 63 / 72

64 7 Üzemzavarok elhárítása 6.7 Ellenőrzés és működésvizsgálat 7 Üzemzavarok elhárítása A DIAGNOcam eszköz elindított szoftver melletti felhelyezése esetén hibaüzenetek jelenhetnek meg a következő indításkor. A DIAGNOcam eszköz levételekor először mindig ki kell lépni a szoftverből. Ha a szoftver elindításakor hibaüzenetek lépnek fel, zárja be az összes programot, majd állítsa le és indítsa újra a számítógépet/laptopot. Üzemzavar esetén haladéktalanul állítsa le a DIAGNOcam eszközt! Haladéktalanul értesítse erről az illetékes KaVo munkatársat! Egyes esetekben felléphet, hogy a DIAGNOcan szoftver telepítése befolyásolja a már telepített Intraoral kamerát. Ebben az esetben forduljon a KaVo Service Hotline-hoz, a telefonszámon, vagy a service.multimedia@kavo.com. címen. A KiDDatabaseTool-t minden művelet után újra kell indítani. A videók importálása a DIAGNOcam szoftverbe nem lehetséges 64 / 72

65 8 Tartozék 6.7 Ellenőrzés és működésvizsgálat 8 Tartozék nagy hegy kis hegy DIAGNOcam tartó További külön rendelhető tartozékok: 3 m-es USB hosszabbító kábel Anyag cikkszám / 72

66 8 Tartozék 6.7 Ellenőrzés és működésvizsgálat CD DIAGNOcam több felhasználós kivitel Anyag cikkszám CD DIAGNOcam egy felhasználós kivitel Anyag cikkszám CD VDDS bővítmény szoftver Anyag cikkszám CD Twain / Wia szoftver Anyag cikkszám / 72

67 9 Az elektromágneses összeférhetőségre vonatkozó adatok az EN IEC előírásainak megfelelően 9.1 Elektromágneses kibocsátás 9 Az elektromágneses összeférhetőségre vonatkozó adatok az EN IEC előírásainak megfelelően 9.1 Elektromágneses kibocsátás A készüléket a következőkben leírt környezetben való üzemre határozták meg. Az ügyfélnek, illetve a felhasználójának biztosítania kell a berendezés ilyen jellegű környezetben való működését. Zavarkibocsátási mérések Egyezőség Elektromágneses környezet - Vezérfonal HF kibocsátás a CISPR 11 szerint 1. csoport A készülék a HF energiát kizárólag belső működéséhez használja. Ezért a saját HF (magasfrekvencia) kibocsátása igen alacsony, és nem valószínű, hogy a közelben lévő elektronikus berendezéseket zavarja. HF kibocsátás a CISPR 11 szerint B osztály A készülék minden helyiségben, így lakóhelyiségben és olyan egyéb helyiségekben is használható, amelyek közvetlenül csatlakoznak a közüzemi ellátóhálózatra, ami a lakhatási célra használt épületet is ellátja. Felhullámok kibocsátása az EN szerint Feszültségingadozások kibocsátása/villogás az EN szerint A osztály egyezik A készülék minden helyiségben, így lakóhelyiségben és olyan egyéb helyiségekben is használható, amelyek közvetlenül csatlakoznak a közüzemi ellátóhálózatra, ami a lakhatási célra használt épületet is ellátja. A készülék minden helyiségben, így lakóhelyiségben és olyan egyéb helyiségekben is használható, amelyek közvetlenül csatlakoznak a közüzemi ellátóhálózatra, ami a lakhatási célra használt épületet is ellátja. 9.2 Elektromágneses zavarállóság A készülék az alábbiakban leírt környezetben való működtetésre rendeltetett. Az ügyfélnek illetve a alkalmazójának biztosítania kell a meghatározott környezetben való működtetést. Zavarállósági vizsgálatok EN Ellenőrző szint Megegyezőségi szint Elektromágneses környezet - irányvonalak Elektrosztatikus kisülés (ESD) az EN szerint ± 6 kv érintkezési kisülés ± 8 kv átütési kisülés ± 2/4/6 kv érintkezési kisülés ± 2/4/8 kv átütési kisülés A padlózatot fából vagy betonból kell kialakítani, illetve kerámia járólappal burkolni. Amennyiben a padlózat burkolata szintetikus anyag, a relatív páratartalomnak el kell érnie min. 30 %-os értéket. 67 / 72

68 9 Az elektromágneses összeférhetőségre vonatkozó adatok az EN IEC előírásainak megfelelően 9.3 Elektromágneses zavarállóság Zavarállósági vizsgálatok EN Ellenőrző szint Megegyezőségi szint Elektromágneses környezet - irányvonalak Gyors villamos tranziens/ burst jelenséggel szembeni zavartűrési vizsgálat EN szerint Lökőhullámok (Surges) az EN szerint Feszültségtörés, rövid ideig tartó feszültség kimaradás és ingadozások a tápfeszültségben az EN szerint Hálózati frekvenciájú (50/60 Hz) mágneses tér az EN szerint ± 2 kv hálózati vezetékekhez ± 1 kv bemeneti és kimeneti vezetékekhez ± 1 kv ellenütemű feszültség ± 2 kv azonos fázisú feszültség < 5 % U T (>95 % feszültségletörés) ½ periódusra 40 % U T (60 % feszültségletörés) 5 periódusra 70 % U T (30 % feszültségletörés) 25 periódusra < 5 % U T (> 95 % feszültségletörés) 5 másodpercig (250 periódus) ± 2 kv hálózati vezetékekhez ± 1 kv ellenütemű feszültség ± 2 kv azonos fázisú feszültség < 5 % U T (>95 % feszültségletörés) ½ periódusra 40 % U T (60 % feszültségletörés) 5 periódusra 70 % U T (30 % feszültségletörés) 25 periódusra < 5 % U T (> 95 % feszültségletörés) 5 másodpercig (250 periódus) Az ellátó feszültség minőségének tipikus üzleti vagy kórházi környezet tápfeszültség minőségének kell megfelelnie. Az ellátó feszültség minőségének tipikus üzleti vagy kórházi környezet tápfeszültség minőségének kell megfelelnie. Az ellátó feszültség minőségének tipikus üzleti vagy kórházi környezet tápfeszültség minőségének kell megfelelnie. Amennyiben a üzemeltetője áramkimaradás esetén is folyamatos működést igényel, javasolt, a -t szünetmentes tápegységről vagy akkumulátorról üzemeltetni. 3 A/m 3 A/m A hálózati frekvencia mágneses terének értékei az üzleti és kórházi környezetben tapasztalható értékeknek kell megfelelnie. Megjegyzés: Az U T a hálózati váltakozó feszültség az ellenőrző szint alkalmazása előtt. 9.3 Elektromágneses zavarállóság A készüléket a következőkben leírt környezetben való üzemre határozták meg. Az ügyfélnek, illetve a felhasználójának biztosítania kell a berendezés ilyen jellegű környezetben való működését. 68 / 72
