2 HASZNÁLATI ÚTMUTATÓ Imaging Module (Képalkotó modul) IM 900 a BQ 900 réslámpa tartozéka 1. kiadás / Előszó Köszönjük, hogy HAAG-STREIT készüléket választott. A jelen használati útmutatóban foglaltak pontos betartása mellett a készülék megbízható és hibamentes működése garantálható. Rendeltetési cél Ez a készülék a HAAG-STREIT BQ 900 vagy BP 900 réslámpa tartozéka, amellyel digitális fényképeket és videókat lehet készíteni a szem megfigyelésének dokumentálására. Ellenjavallat A készülékkel végzett vizsgálatok esetében abszolút ellenjavallatok nem ismertek. Szükségszerű az óvatos bánásmód és a szakszerű értékelés. - mutatót. Ez fontos tudnivalókat tartalmaz a felhasználó és a páciens biztonságával kapcsolatban IFU_IM _mag.indd :44:00

3 Tartalomjegyzék 1. Biztonság A készülék alkalmazási területe Környezeti feltételek Szállítás és kicsomagolás Felszereléssel kapcsolatos figyelmeztetések Kezelés, környezet Fertőtlenítés Garancia és termékfelelősség Szimbólumok Bevezetés Az eszköz leírása Rendszerkomponensek LED megvilágítás (előfeltétel) CM03 Camera modul RM02 Release modul Hálózati tápegység A készülék felszerelése/telepítése A matrica elhelyezése az automatikus bal/jobbfelismeréshez A CM03 ráhelyezése a sugárpályára Súlykiegyenlítés CM03 és az RM02 kábelezése (sematikus) Kábelezés lépésről lépésre Üzembe helyezés A készülék bekapcsolása Kezelés /30 sugárosztó Képrészlet History Trigger Fehéregyensúly A réslámpa előkészítése Fehéregyensúly beállítása Szoftver / Súgó menü / Hibaüzenetek LED kijelző világítófej LED kijelző hálózati tápegység LED kijelző RM02 Release modul CM03 Camera modul LED kijelző Hibaüzenetek (világítófej) RM02 Release modul hibaüzenetek CM03 Camera modul hibaüzenetek Üzemen kívül helyezés Műszaki adatok Hálózati tápegység Méretek A számítógéppel szemben támasztott minimális követelmények Kamera Szervizelés Karbantartás Tisztítás...13 A. Függelék A.1. Tartozékok...14 B. Törvényi szabályozások C. Besorolás D. Hulladékkezelés E. Figyelembe vett szabványok F. Elektromágneses kompatibilitással (EMK) kapcsolatos tudnivalók és gyártói nyilatkozat F.1. Általános szempontok...15 F.2. Zavarkibocsátások (1-es szabványtáblázat)...15 F.3. Zavarvédettség (2-es szabványtáblázat)...16 F.4. Zavarvédettség nem életfenntartó készülékek esetén (4-es szabványtáblázat)...17 F.5. Elválasztó távolságok nem életfenntartó készülékek esetén (6-os szabványtáblázat) IFU_IM _mag.indd :44:00

4 4 1. Biztonság TILOS! úgy a kezelőt, mint a pácienst, ill. anyagkárosodás keletkezhet. sodorja. a kezelő és páciens veszélyeztetettségének elkerülése érdekében feltétle - lembe kell venni. MEGJEGYZÉS 1.1. A készülék alkalmazási területe A készülék orvosi rendelőkben, kórházakban és optometrikusok rendelőiben való használatra lett tervezve Környezeti feltételek Szállítás közben: Hőmérséklet Légnyomás Relatív páratartalom Tárolás közben: Hőmérséklet Légnyomás Relatív páratartalom Használat közben: Hőmérséklet Légnyomás Relatív páratartalom 40 C 500 hpa 10% 10 C 700 hpa 10% +10 C 800 hpa 30% C 1060 hpa 95% +55 C 1060 hpa 95% +35 C 1060 hpa 90% között között között között között között között között között 1.3. Szállítás és kicsomagolás A készülék kicsomagolása előtt ellenőrizze a csomagolást, hogy nem észlel-e rajta helytelen kezelésre, ill. esetleges sérülésekre utaló jeleket. Rendellenességek esetén kérjük, értesítse a szállítást végző céget. A szállító cég képviselője jelenlétében csomagolja ki a készüléket. Vegye jegyzőkönyvbe az esetlegesen megsérült alkatrészeket. A jegyzőkönyvet Önnek és a szállító képviselőjének is alá kell írnia. Kicsomagolás előtt hagyja a készüléket még néhány óráig a csomagolásban (páralecsapódás). Kicsomagolás után ellenőrizze a készüléket, hogy nincsenek-e rajta sérülésre utaló nyomok. A hibás készülékeket szakszerűen becsomagolva kell visszaküldeni. Gondosan őrizze meg a csomagolást, hogy költözéskor, vagy ha a készüléket esetleg vissza kell küldeni, ismét fel lehessen használni azt Felszereléssel kapcsolatos figyelmeztetések A gyártó beleegyezése nélkül a készüléken módosításokat végrehajtani tilos. Csak oktatásban részt vett szakszemélyzet szerelheti fel vagy javíthatja a készüléket. Idegen készülék csatlakoztatásakor be kell tartani az EN szabvány előírásait. A készüléket nem szabad más gépek közelében vagy más gépeken elhelyezni, ill. ilyen körülmények között működtetni. MEGJEGYZÉS A tápegység csatlakozódugójának elérhető helyen kell lennie, hogy bármikor le lehessen csatlakoztatni az elektromos hálózatról! 1.5. Kezelés, környezet TILOS! Tilos az eszközt olyan robbanásveszélyes környezetben használni, ahol illékony oldószerekkel (alkohol, benzin stb.) és gyúlékony altatószerekkel dolgoznak. A A készüléket képalkotó minden modul dokumentációra használat után ki szolgál. kell kapcsolni. Diagnosztikai Ellenkező célokra eseta ben, szemlencsén porvédő takaró keresztül használata látott kép mellett, irányadó! fennáll a túlhevülés veszélye. A kezelőnek minden használat előtt ellenőrizni kell, hogy a Release modul automatikus bal/jobb felismerése megfelelően működik! Az RM02 Release modult erős mágnesek rögzítik. Tartsa távol a mágnesre érzékeny adattárolókat (pl. hitelkártya) a mágnesektől! MEGJEGYZÉS A készüléket csak képesítéssel rendelkező, oktatásban részt vett személyzet kezelheti. Az oktatásról az üzemeltetőnek kell gondoskodni A készüléket kizárólag a "Rendeltetési cél" fejezetben leírtaknak megfelelően szabad használni Fertőtlenítés 15-IFU_IM _mag.indd :44:02

5 MEGJEGYZÉS A készüléket nem szükséges fertőtleníteni. Tisztítással kapcsolatos további információkat lásd a 'Karbantartás' c. fejezetben Garancia és termékfelelősség A Haag-Streit termékei kizárólag a termékhez mellékelt dokumentumokban leírt célokra és módon használhatók. A terméket a Biztonság részben foglaltaknak megfelelően kell kezelni. Szakszerűtlen kezelés következtében a termék károsodhat. Ilyen esetben minden jótállási igény semmis. A szakszerűtlen használat következtében károsodott termék használatának folytatása személyi sérülésekhez vezethet. Ilyen esetben a gyártó kizárja a felelősségvállalást. A Haag-Streit sem explicit, sem implicit jelleggel nem vállal garanciát az értékesíthetőségre vagy egy bizonyos célra történő alkalmazhatóságra. A Haag-Streit semmiképpen nem vállal felelősséget a termék használatából eredő véletlenszerű vagy következményes károkért. A termékre az értékesítő által biztosított, korlátozott jótállás vonatkozik Szimbólumok Erős állandó mágnesek Dugaszhely (USB 3.0 micro Β) az RM 02-en a számítógép számára Dugaszhely az RM 02-en a tápegység számára Rés-világítás Periférikus vagy háttérvilágítás A forgatógombja a kameraszimbólumon = 70% a fény megy a kamera 2. Bevezetés 2.1. Az eszköz leírása A rendszerrel digitális képeket és videókat lehet készíteni, amelyek a mikroszkóp jobb sugárpályáján láthatók. Egy kapcsolóval (forgógombbal) kikapcsolható az osztótükör, és így a fény 100%-a vetődik a szemlencsére. A Release modul segítségével (a joystick elengedése nélkül) fényképek vagy videók készíthetők, és állítható a kamerán a megvilágítási idő Rendszerkomponensek Figyelmesen olvassa el a használati útmutatót! Általános figyelmeztetés: Olvassa el a mellékelt dokumentumokat Hulladékkezelésre vonatkozó utalás. Lásd a "Hulladékkezelés" fejezetet Ez a készülék megfelel a 2011/65/EU (RoHS) uniós irányelvnek Gyártás éve Gyártó Európai megfelelőségi igazolás Földvezeték Egyenáram Idegen testek behatolása ellen nem védett Sorozatszám HS referenciaszám HAAG STREIT AG, 3098 Koeniz, Switzerland HS-Doc. no IFU_IM _mag.indd 5 Az IM 900 képalkotó modul egy rendszer, amely az alábbi összetevőkből áll: A. CM03 Camera modul B. RM02 Release modul C. EyeSuite szoftver D. Tápegység A B C D :44:14

6 2.3. LED megvilágítás (előfeltétel) 1. Lámpakábel speciális csatlakozódugasszal az LI01 plus / LI02 plus megvilágításhoz. 2. LED világítófej periférikus vagy háttérvilágítással (lásd a külön használati útmutatót). 3. Üvegszálas vezeték a periférikus vagy háttérvilágításhoz 4. Fejtartó (lásd a külön használati útmutatót) 5. Sínborító lemez CM03 Camera modul 8 6. CM03 Camera modul 7. Kapcsoló (forgatógomb) sugárosztó 8. Blendeértéket beállító forgógomb 9. Működésellenőrző LED 10. Kamerakábel (CM03 az RM02 modulhoz) 11. Kábeltartó RM02 Release modul 12. RM02 Release modul 13. Bal/Jobb felismerés matrica 14. Kábelköteg Hálózati tápegység 15. Tápegység 16. Tápegység csatlakozódugója (országtól függő) IFU_IM _mag.indd HAAG STREIT AG, 3098 Koeniz, Switzerland HS-Doc. no :44:16

7 3. A készülék felszerelése/telepítése A gyártó beleegyezése nélkül a készüléken módosításokat végrehajtani tilos. Csak oktatásban részt vett szakszemélyzet szerelheti fel vagy javíthatja a készüléket. A rendszer telepítéséért, karbantartásáért és módosításáért vegye fel a kapcsolatot a HAAG-STREIT helyi képviseletével. Az elérhetőségeket a következő internetes oldalon találja: A matrica elhelyezése az automatikus bal/jobb- felismeréshez 17. Védőfólia 18. Matrica visszamaradó része 19. Görgősín 20. Asztalperem Távolítsa el a sínborító lemezt (5) és helyezze félre a réslámpát. Tisztítsa meg az asztalfelületet. Távolítsa el a matrica hátuljáról a védőfóliát (17). Kezdje óvatosan a fekete felülettel szemben lévő sarokkal. Rögzítse a matricát a jobb oldali görgősínhez (19) és az asztal pereméhez (20). Nyomja rá erősen a fehér-fekete felületet és távolítsa el a levegőbuborékokat. Távolítsa el óvatosan a lyukasztás mentén a (18) Pozicionáló eszköz matrica többi részét. Szerelje fel ismét a réslámpát és a sínborítót A CM03 ráhelyezése a sugárpályára 21. Fedőkupakok 22. Jelzőpontok 23. Nyíl (retesz) Szerelje le a légzésvédőt. Távolítsa el a fekete és a fehér fedőkupakot (20). Állítsa be a jelzőpontokat (21) az összeszerelendő részek felső oldalán. Csavarja rá erősen a rögzítőgyűrűt a nyíl irányában (22) Súlykiegyenlítés 24. Súlykiegyenlítés beállítócsavarok A réslámpa keresztszánjával ki lehet egyenlíteni a tartozékok súlyát, így a joystick magasságállítója könnyen mozgatható marad (23). Kérjük, a súlykiegyenlítéskor vegye figyelembe a réslámpa használati útmutatójában olvasható adatokat IFU_IM _mag.indd :44:20

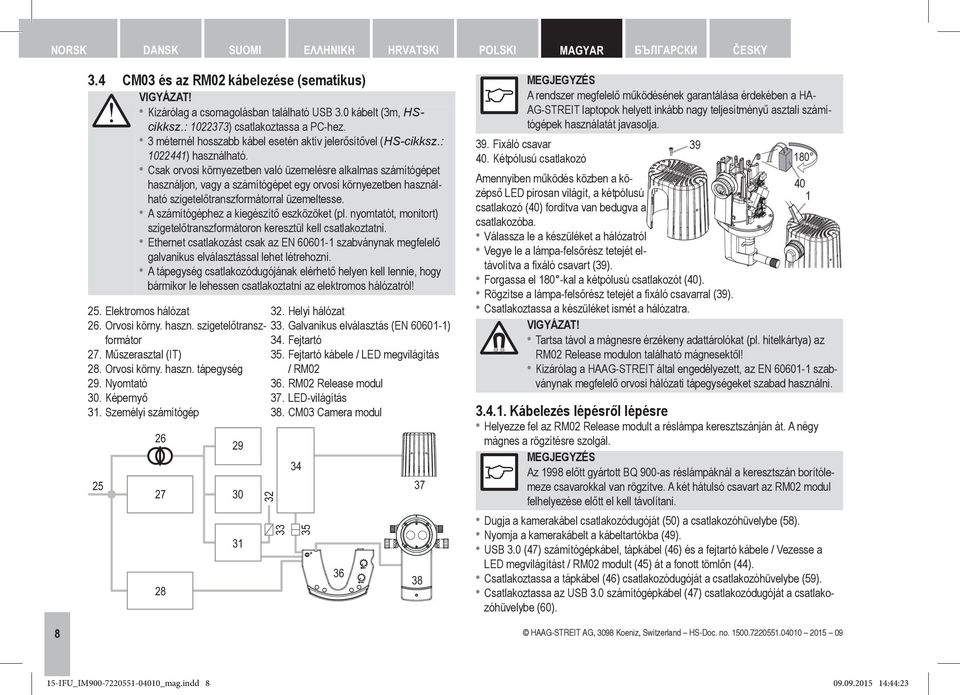

8 3.4 CM03 és az RM02 kábelezése (sematikus) Kizárólag a csomagolásban található USB 3.0 kábelt (3m, HScikksz.: ) csatlakoztassa a PC-hez. 3 méternél hosszabb kábel esetén aktív jelerősítővel (HS-cikksz.: ) használható. Csak orvosi környezetben való üzemelésre alkalmas számítógépet használjon, vagy a számítógépet egy orvosi környezetben használható szigetelőtranszformátorral üzemeltesse. A számítógéphez a kiegészítő eszközöket (pl. nyomtatót, monitort) szigetelőtranszformátoron keresztül kell csatlakoztatni. Ethernet csatlakozást csak az EN szabványnak megfelelő galvanikus elválasztással lehet létrehozni. A tápegység csatlakozódugójának elérhető helyen kell lennie, hogy bármikor le lehessen csatlakoztatni az elektromos hálózatról! 25. Elektromos hálózat 32. Helyi hálózat 26. Orvosi körny. haszn. szigetelőtranszformátor 34. Fejtartó 33. Galvanikus elválasztás (EN ) 27. Műszerasztal (IT) 35. Fejtartó kábele / LED megvilágítás 28. Orvosi körny. haszn. tápegység / RM Nyomtató 36. RM02 Release modul 30. Képernyő 37. LED-világítás 31. Személyi számítógép 38. CM03 Camera modul MEGJEGYZÉS A rendszer megfelelő működésének garantálása érdekében a HA- AG-STREIT laptopok helyett inkább nagy teljesítményű asztali számítógépek használatát javasolja. 39. Fixáló csavar Kétpólusú csatlakozó 180 Amennyiben működés közben a középső LED pirosan világít, a kétpólusú 11 csatlakozó (40) fordítva van bedugva a csatlakozóba. Válassza le a készüléket a hálózatról Vegye le a lámpa-felsőrész tetejét eltávolítva a fixáló csavart (39). Forgassa el 180 -kal a kétpólusú csatlakozót (40). Rögzítse a lámpa-felsőrész tetejét a fixáló csavarral (39). Csatlakoztassa a készüléket ismét a hálózatra. Tartsa távol a mágnesre érzékeny adattárolókat (pl. hitelkártya) az RM02 Release modulon található mágnesektől! Kizárólag a HAAG-STREIT által engedélyezett, az EN szabványnak megfelelő orvosi hálózati tápegységeket szabad használni Kábelezés lépésről lépésre Helyezze fel az RM02 Release modult a réslámpa keresztszánján át. A négy mágnes a rögzítésre szolgál. MEGJEGYZÉS Az 1998 előtt gyártott BQ 900-as réslámpáknál a keresztszán borítólemeze csavarokkal van rögzítve. A két hátulsó csavart az RM02 modul felhelyezése előtt el kell távolítani. Dugja a kamerakábel csatlakozódugóját (50) a csatlakozóhüvelybe (58). Nyomja a kamerakábelt a kábeltartókba (49). USB 3.0 (47) számítógépkábel, tápkábel (46) és a fejtartó kábele / Vezesse a LED megvilágítást / RM02 modult (45) át a fonott tömlőn (44). Csatlakoztassa a tápkábel (46) csatlakozódugóját a csatlakozóhüvelybe (59). Csatlakoztassa az USB 3.0 számítógépkábel (47) csatlakozódugóját a csatlakozóhüvelybe (60) IFU_IM _mag.indd :44:23

9 Húzza feszesre a fonott tömlőt, és helyezzen el mindkét végén egy-egy kábelbilincset (43). Kösse össze a fejtartó kábelt (42) a fejtartó ellendarabjával (40). Szerelje fel az asztallapot, és helyezze a réslámpát az asztalra. Csatlakoztassa az USB 3.0 számítógépkábelt (47) a számítógéphez. Csatlakoztassa a hálózati tápkábelt (15) a hálózati tápegységhez (14). Csatlakoztassa a hálózati tápegység dugaszát a hálózathoz. Dugja be a fejtartó kábelét (1) a világítófejbe. 41. Fejtartó csatlakozódugasz 53. Be/Ki kapcsológomb 42. Fejtartó csatlakozódugó / LED megvi- 54. Periférikus világítás forgatógombja lágítás / RM Rés-világítás forgatógombja 43. Kábelbilincs 56. A üzemmódválasztó nyomógomb 44. Fonott tömlő 57. B üzemmódválasztó nyomógomb 45. Fejtartó kábele / LED megvilágítás 58. RM02 kioldógomb / RM Kamerakábel csatlakozóhüvely 46. Tápkábel 60. Csatlakozóhüvely a hálózati tápegy47. USB 3.0 számítógépkábel (3 m) ség csatlakozódugója számára 48. Kamera (nincs ábrázolva) 61. USB 3.0 micro B számítógépkábel 49. Vájat a mikroszkópkaron csatlakozóhüvely 50. Kamerakábel csatlakozódugója 62. Menetes csapszeg 51. RM02 Release modul 63. Csatlakozódugó-kiosztás 52. RM02 működésellenőrző LED 64. Kábelfedlap HAAG STREIT AG, 3098 Koeniz, Switzerland HS-Doc. no IFU_IM _mag.indd Üzembe helyezés 4.1. A készülék bekapcsolása Csatlakoztassa a hálózati tápegységet a hálózathoz és nyomja meg a Be/Ki kap- csológombot (53) az RM02 Release modulon. A főkapcsolón (52) a zöld működésellenőrző LED jelzi, hogy a készülék be van kapcsolva. A kamera nem rendelkezik Be/Ki kapcsológombbal, hanem a számítógép bekapcsolásakor automatikusan bekapcsol. Állítsa be a réslámpa forgatógombját (55) 1 és 10 közötti pozícióba :44:25

10 5. Kezelés MEGJEGYZÉS A réslámpa szemlencséit a vizsgáló refrakciójához kell illeszteni. Lásd a BQ 900 vagy BP 900 réslámpa használati útmutatóját /30 sugárosztó A sugárosztó kapcsolója (forgatógombja) a kameraszimbólumon áll A fény 70%-a a kamera fele és 30%-a a vizsgáló fele jut. A sugárosztó kapcsolója (forgatógombja) felfele mutat A fény 100%-a a vizsgáló fele jut (mindkét sugárpályára) Képrészlet A fényképek és a videók csak dokumentációs célra használhatóak. Diagnosztizálni csak a szemlencsén át kapott kép alapján lehet. A tárgy képrészlethez lásd a táblázatot. Kör: A mikroszkóp szemlencséjén vizsgált képrészlet. Téglalap: a szenzor felülete Megfigyelt terület a szemlencsén (mm) ø 32 ø 20 ø 12.7 ø 8 ø 5.1 Megfigyelt terület a kamerában szenzormérettel (mm) History Trigger Nyomja meg az RM02 Release modulon a kioldógombot (58). Válassza ki a kívánt képet az (56) vagy (57) választógombokkal. Nyomja meg az RM02 Release modulon újból a kioldógombot a kép elmentésre kerül Fehéregyensúly A HAAG STREIT IM 900 képalkotó modul úgy van beállítva, hogy a HAAG STREIT BQ 900 és BP 900-as készülékkel éri el a legjobb fényképminőséget. A képminőség egyebek között függ a színértékek az adott réslámpához történő megfelelő beállításától. A képminőség javításának és a színek valósághűbb visszaadásának érdekében ajánlatos a fehéregyensúlyt beállítani A réslámpa előkészítése 1. Kapcsolja be a réslámpát. 2. A szűrő pozíciója nyitva (nincs szűrés) 3. Állítsa a nagyítást 16-szorosra. 4. Nyissa ki teljesen a résblendét. 5. Iktassa be a szórótárcsát. 6. Helyezze a HAAG STREIT szürkelapot a réslámpa elé és fokuszáljon rá. 7. Állítsa úgy be a rés-világítást, hogy a szürkelap struktúrája jól felismerhető legyen Fehéregyensúly beállítása 8. Indítsa el az EyeSuite Imaging alkalmazást. 9. Aktiválja az intenzitás automatikus üzemmódot. 10. Nyissa meg a Fehéregyensúly alkalmazást. 11. Indítsa el a Fehéregyensúly beállítását a Kalibrálás funkció aktkiválásával. Ahhoz, hogy a fehéregyensúly során optimális eredményt érhessen el, a képet egyenletesen kell megvilágítani. 10 Szürke lap fehéregyensúly-beállítása HS-cikksz.: HAAG STREIT AG, 3098 Koeniz, Switzerland HS-Doc. no IFU_IM _mag.indd :44:26

11 A kép nem elég éles vagy túlexponált A struktúra felismerhető 5.5. Szoftver / Súgó menü / Hibaüzenetek Útmutatót és segítséget a vizsgálat elvégzéséhez, ill. a hibaüzenetekkel kapcsolatos tájékoztatást a szoftver súgójában talál. A súgó az F1 billentyű megnyomásával vagy a menüben a [?] [Help] választásával érhető el. A szoftvert csak oktatásban részt vett személyek telepíthetik a külön telepítési útmutatónak megfelelően LED kijelző hálózati tápegység Normál üzemmód 5.8. LED kijelző RM02 Release modul Normál üzemmód LED-világítás kikapcsolva Kapcsolatfelépítés 5.9. CM03 Camera modul LED kijelző Normál üzemmód Kapcsolatfelépítés Zöld Zöld Zöld villogó Narancssárga Zöld Narancssárga 5.6. LED kijelző világítófej a) b) c) a) b) c) Periférikus vagy háttérvilágítás Polaritás felcserélése Rés-világítás Üzemi állapot Készenléti üzemmód Normál üzemmód Rés- és periférikus világítás bekapcsolva Csak a rés-világítás bekapcsolva Csak periférikus világítás bekapcsolva Zöld röviden villog A periférikus világítás csökkentett teljesítményű üzemmódja Zöld villog Zöld villog Megnőtt LED hőmérséklet, ezáltal beállt a periférikus világítás csökkentett X üzemmódja HAAG-STREIT AG, 3098 Koeniz, Switzerland HS-Doc. no Zöld Zöld röviden villog Zöld X X X X Zöld röviden villog Zöld Zöld Zöld röviden villog IFU_IM _mag.indd :44:28

12 5.10. Hibaüzenetek (világítófej) a) b) c) HIBA Hibaüzenetek Intézkedések a) b) c) E1 A táp polarizálása felcserélve Forduljon a HAAG STREIT helyi képviseletéhez. X E2 Világítás-szabályzó nem található Csatlakoztassa a világítás-szabályzót, vagy adott esetben cserélje ki. Csökkentve lesz a fényforrások teljesítménye A megengedett hőmérséklet elérésekor ismét biztosított a normál üzemmód. E3 Magas a hőmérséklet Nincs kapcsolat a E4 Forduljon a HAAG STREIT helyi képviseletéhez. hálózati tápegység és a világítás között E6 Általános hiba Küldje be a PS-LED tápegységet a megfelelő szerviz kirendeltséghez. Periférikus vagy háttérvilágítás Piros Piros villog Piros villog 2x Piros villog 4x Polaritás felcserélése Piros X X X X Rés-világítás X Piros Piros villog Piros villog 2x Piros villog 4x RM02 Release modul hibaüzenetek HIBA Hibaüzenetek Intézkedések E14 Nincs kommunikáció az LI01 plus / LI02 plus LED megvilágítással. Forduljon a HAAG STREIT helyi képviseletéhez. E16 Általános hiba Küldje be a készüléket a megfelelő szerviz kirendeltséghez. Működésellenőrző LED (75) Piros villog 2x Piros villog 4x CM03 Camera modul hibaüzenetek HIBA Hibaüzenetek Intézkedések E18 Nincs kommunikáció az LI01 plus / LI02 plus LED megvilágítással. Forduljon a HAAG STREIT helyi képviseletéhez. Működésellenőrző LED (26) Piros IFU_IM _mag.indd :44:29

13 6. Üzemen kívül helyezés A LED megvilágítás kikapcsolásához a vizsgálatot követően nyomja meg röviden az RM02 Release modulon a Be/Ki kapcsológombot (53). Ezzel nem kapcsolja ki a kamerát. Ezt a villogó zöld fény jelzi. Ha kb. 2 másodpercig nyomva tartja a gombot, a Release modul teljesen kikapcsol és a működésellenőrző LED (52) kialszik. A kamera nem rendelkezik külön Be/Ki kapcsológombbal. A számítógép indításakor automatikusan bekapcsol. MEGJEGYZÉS A Be/Ki kapcsológomb megnyomásával az RM02 Release modulon a készüléket nem kapcsolja le a hálózatról. A csatlakozódugó kihúzásával kapcsolja le a hálózatról, amennyiben hosszabb ideig nem használja a készüléket. Hálózati feszültség Áramfelvétel Üzemi frekvencia 7.2. Méretek CM03 Camera modul Súly: Méret H x Szé x M Csomagolás H x Szé x M 7. Műszaki adatok 7.1. Hálózati tápegység Típus ICCNEXERGY, ELPAC POWER SYSTEMS, Modell: MWA030018B-10A HScikksz.: V 0,8 A Hz 2,6 kg (csomagolással) 190 x 127 x 76 mm 380 x 270 x 130 mm 7.3. A számítógéppel szemben támasztott minimális követelmények Processzor típusa Intel i5 (vagy jobb) RAM 4 GB (vagy nagyobb, 64 bites operációs rendszer esetén) Merevlemez legalább 500 GB (NTFS) Grafika Intel HD Graphics 4000 (vagy jobb) Optikai meghajtó DVD-ROM Monitor 19" minimális felbontás 1280x800 Interfész USB 3.0 Operációs rendszer Windows Vista, SP2 (32 és 64 bites), Windows 7, SP1 (32 és 64 bites), Windows 8 / 8.1 (32 és 64 bites) Hang ideális esetben hang hallható 7.4. Kamera Kamerasugár Sugárpályája a jobb oldalon (az orvostól nézve) Interfész: USB 3.0 Képismétlési frekvencia: 30 fps (frames per second) Teljesítményfelvétel: 5 V / 420 ma 8. Szervizelés A gyártó beleegyezése nélkül a készüléken módosításokat végrehajtani tilos. Csak oktatásban részt vett szakszemélyzet szerelheti fel vagy javíthatja a készüléket. A rendszer telepítéséért, karbantartásáért és módosításáért vegye fel a kapcsolatot a HAAG-STREIT helyi képviseletével. Az elérhetőségeket a következő internetes oldalon találja: Karbantartás Élettartamának növelése érdekében a készüléket hetente meg kell tisztítani a leírásnak megfelelően, és amennyiben hosszabb ideig nem használják, be kell takarni a porvédő takaróval. Javasoljuk, hogy a készüléket évente vesse alá ellenőrzésnek egy arra jogosult szervizszakember által Tisztítás A házat csak enyhén nedves kendővel szabad takarítani. Ne használjon folyadékokat, alkoholt vagy savas szereket. A készüléket nem szükséges sterilizálni vagy fertőtleníteni IFU_IM _mag.indd :44:29

14 Óvja a készüléket a nedvességtől, és kizárólag a fent meghatározott tisztítószereket használja. Semmilyen körülmények között se használjon oldószert vagy súrolószert. A. Függelék A.1. Komponensek Tartozékok MEGJEGYZÉS A rendelési szám (HS-szám) dőlt betűkkel jelenik meg HS-cikksz.: RM02 Release modul Szürkelap-készlet fehéregyensúly-beállításhoz USB 3.0 számítógépkábel (3 m) ICCNEXERGY hálózati tápegység B. Törvényi szabályozások Az IM 900 képalkotó modult az EN és az EN ISO szabványoknak megfelelően fejlesztették és gyártották. Különböző orvosi és/vagy nem orvosi elektromos készülékek kombinálásakor be kell tartani az EN szabvány előírásait. A CE-jelölés igazolja, hogy az IM 900 képalkotó modul megfelel a 93/42/EGK irányelv előírásainak. A jelen eszköz megfelelőségi nyilatkozatának másolatát, amennyiben igényt tart rá, a HAAG-STREIT bármikor elküldi Önnek. Be kell tartani a hivatalos balesetmegelőzési előírásokat. Az IM 900 képalkotó modult csak olyan környezetben szabad használni, ahol betartják az EN szabványban előírt értékeket. C. Besorolás EN szabvány Üzemmód 93/42/EGK CE-irányelv FDA I. berendezés biztonsági osztályba tartozó réslámpa-tartozék Folyamatos üzemmód I. osztály Réslámpák tartozéka D. Hulladékkezelés Az elektromos és elektronikai berendezéseket a háztartási szeméttől elkülönítve kell ártalmatlanítani! Ez a készülék után került kereskedelmi forgalomba. A megfelelő ártalmatlanítás érdekében forduljon a HAAG-STREIT kereskedelmi képviselőjéhez. Ezzel biztosítva lesz, hogy nem kerülnek káros anyagok a környezetbe, és hogy az értékes alapanyagok újrafelhasználásra kerülnek. E. Figyelembe vett szabványok EN EN ISO ,-2 EN EN 1041 EN ISO EN ISO ISO IFU_IM _mag.indd :44:30

15 F. Elektromágneses kompatibilitással (EMK) kapcsolatos tudnivalók és gyártói nyilatkozat F.1. Általános szempontok Az IM 900 Imaging Module rendszer megfelel az EN elektromágneses kompatibilitásra vonatkozó szabvány követelményeinek. A készüléket úgy tervezték, hogy csak olyan szintű elektromágneses interferenciát hozzon létre és bocsásson ki, amely nem befolyásolja más berendezések rendeltetésszerű működését. A készülék saját maga is rendelkezik zavarvédettséggel a külső elektromágneses zavarforrásokkal szemben. Az elektromos orvosi készülékek speciális óvintézkedések hatálya alá tartoznak az elektromágneses összeférhetőség (EMC) tekintetében, és ezeket a mellékelt kísérőlapban foglalt EMC előírásoknak megfelelően kell telepíteni. A hordozható és mobil rádiófrekvenciás kommunikációs eszközök zavarhatják az elektromos orvosi készülékeket. A megadottaktól eltérő vezetékek vagy tartozékok használata a készülék magasabb zavarkibocsátásához vagy csökkentett zavarvédettségéhez vezethet. Idegen készülék csatlakoztatásakor be kell tartani az EN szabvány előírásait. F.2. Zavarkibocsátások (1-es szabványtáblázat) Útmutatás és gyártói nyilatkozat Elektromágneses kibocsátások A jelen készüléket az alábbiakban meghatározott környezetben való használatra tervezték. A készülék megvásárlójának vagy felhasználójának biztosítani kell, hogy a használat ilyen környezetben történjen. Kibocsátási vizsgálatok Megfelelőség Elektromágneses környezet / útmutatás Rádiófrekvenciás kibocsátások a CISPR11 szerint 1 csoport A jelen készülék rádiófrekvenciás energiát csak a belső működéséhez használ. Így a rádiófrekvenciás kibocsátása nagyon alacsony, és nem valószínű, hogy más közeli elektromos berendezésben interferenciát okozna. Rádiófrekvenciás kibocsátások a CISPR11 szerint B osztály A jelen készülék alkalmas valamennyi létesítményben való használatra, beleértve a háztartási Harmonikus kibocsátások az EN szerint Feszültségingadozások / fl ikker az EN szerint A osztály Megfelel villamosenergia-hálózatot és azokat a hálózatokat, amelyek közvetlenül az épületek és háztartások ellátására szolgáló alacsonyfeszültségű rendszerre kapcsolódnak IFU_IM _mag.indd :44:30

16 F.3. Zavarvédettség (2-es szabványtáblázat) Útmutatás és gyártói nyilatkozat Elektromágneses zavarvédettség A jelen készüléket az alábbiakban meghatározott környezetben való használatra tervezték. A készülék megvásárlójának vagy felhasználójának biztosítani kell, hogy a használat ilyen környezetben történjen. Védettség vizsgálat EN vizsgálati szint (Berendezés) megfelelőségi szint Elektromágneses környezet / útmutatás Elektrosztatikus kisülés (ESD) az EN szerint elektromos gyors tranziens állapot / kitörés az EN szerint Túlfeszültségek (surges) az EN szerint Feszültségesések, rövididejű kimaradások és ingadozások a váltakozó áramú vezetékeken az EN szerint Hálózati frekvenciás (50/60 Hz) mágneses mező az EN szerint ±6 kv érintéses kisülés ±8 kv kisülés levegőn át ±6 kv érintéses kisülés ±8 kv kisülés levegőn át A padló legyen fa, beton vagy kerámia járólap. Ha a padlókat szintetikus anyag borítja, akkor a levegő relatív páratartalma legyen legalább 30%. ±2 kv tápegység vezetékekhez ±2 kv tápegység vezetékekhez A hálózati feszültség minősége feleljen meg a tipikus kereskedelmi vagy kórházi környezetnek. ±1 kv differenciális üzemmód ±2 kv közös üzemmód < 5% U T (> 95%-os U T esés) ½ periódusra < 40% U T (> 60%-os U T esés) 5 periódusra < 70% U T (> 30%-os U T esés) 25 periódusra < 5% U T (> 95%-os U T esés) 5 másodpercre 3 A/m 100 A/m ±1 kv differenciális üzemmód ±2 kv közös üzemmód < 5% U T (> 95%-os U T esés) ½ periódusra < 40% U T (> 60%-os U T esés) 5 periódusra < 70% U T (> 30%-os U T esés) 25 periódusra < 5% U T (> 95%-os U T esés) 5 másodpercre MEGJEGYZÉS: U T = a váltakozó áramú hálózati feszültség a vizsgálati szint alkalmazása előtt. A hálózati feszültség minősége feleljen meg a tipikus kereskedelmi vagy kórházi környezetnek. A hálózati feszültség minősége meg kell, hogy feleljen a tipikus kereskedelmi vagy kórházi környezetnek. Ha a készülék felhasználója folyamatos működést kíván fenntartani a hálózati feszültség kimaradása alatt is, akkor ajánlatos a készüléket szünetmentes tápegységről vagy akkumulátorról működtetni. A hálózati frekvenciás mágneses terek jellemző szintjei meg kell, hogy feleljenek a tipikus kereskedelmi vagy kórházi környezet jellemző szintjeinek IFU_IM _mag.indd :44:31

17 F.4. Zavarvédettség nem életfenntartó készülékek esetén (4-es szabványtáblázat) Útmutatás és gyártói nyilatkozat Elektromágneses zavarvédettség A jelen készüléket az alábbiakban meghatározott környezetben való használatra tervezték. A készülék megvásárlójának vagy felhasználójának biztosítani kell, hogy a használat ilyen környezetben történjen. Elektromágneses környezet útmutatás A hordozható és mobil rádiófrekvenciás kommunikációs eszközöket nem szabad közelebb helyezve használni a készülékhez (beleértve annak kábeleit is), mint az adó frekvenciájára alkalmazható egyenletből kiszámított, ajánlott elválasztó távolság. Védettség vizsgálat EN vizsgálati szint (Berendezés) megfelelőségi Ajánlott távolság (c) : szint Rádiófrekvencia (RF) a vezetékekben az EN szerint Sugárzott rádiófrekvencia az EN szerint 3 Veff 150 khz 80 MHz 3 V/m 80 MHz 2.5 GHz 3 Veff 5 V/m 80 MHz 2.5 GHz D = 1.2 D = 1.2 D = MHz 800 MHz 800 MHz 2.5 GHz Ahol P az adó maximum kimenő teljesítménye wattban (W), az adó gyártója szerint megadott értékkel és D az ajánlott szétválasztási távolság méterben (m). A fi x telepítésű rádiófrekvenciás adóktól származó térerősség, egy elektromágneses helyszíni vizsgálat (a) alapján, az összes frekvencia esetében kisebb, mint a megfelelőségi szintek értékei (b). Interferencia keletkezhet az alábbi jelképpel jelzett berendezés szomszédságában. 1. MEGJEGYZÉS: 80 MHz-nél és 800 MHz-nél a nagyobb elválasztó távolság érvényes. 2. MEGJEGYZÉS: Ezek az irányelvek nem alkalmazhatók minden körülmények között. Az elektromágneses terjedést befolyásolja az épületek, tárgyak és emberek által okozott elnyelés és visszaverődés. a. Az olyan fi x telepítésű adóktól, mint pl. a mobil/vezeték nélküli telefonok bázis állomásaitól és szárazföldi mobil rádióktól, amatőr rádióktól, AM és FM rádió műsorszóróktól és TV adóktól származó térerősségeket nem lehet elméletileg pontosan előre meghatározni. A fi x telepítésű rádiófrekvenciás (RF) adók elektromágneses környezetének felmérésére ajánlott elektromágneses helyszíni szemlét tartani. Ha azon a helyszínen, ahol a készüléket használják a mért térerősség meghaladja a fentiek szerint alkalmazható rádiófrekvenciás (RF) megfelelőségi szintet, akkor a készüléket a normál működés szempontjából az összes helyszínen ellenőrizni kell, ahol felhasználásra kerül. Ha ennek során rendellenes működés tapasztalható, akkor további intézkedések is szükségessé válhatnak, mint pl. a készülék elforgatása vagy áthelyezése. b. c. A 150 khz MHz feletti frekvenciatartományban a térerősség 3 V/m-nél kisebb kell, hogy legyen. Az ISM sávokon kívül eső esetleges rövidebb távolságok nem javítják a felhasználást ebben a táblázatban IFU_IM _mag.indd :44:31

18 F.5. Elválasztó távolságok nem életfenntartó készülékek esetén (6-os szabványtáblázat) Ajánlott elválasztási távolságok hordozható és mobil rádiófrekvenciás (RF) kommunikációs eszközök és a jelen készülék között A jelen készüléket olyan elektromágneses környezetben való használatra tervezték, amelyben a kisugárzott RF zavarok ellenőrizve vannak. A jelen készülék megvásárlója vagy felhasználója megelőzheti az elektromágneses zavarokat azáltal, hogy betartja a hordozható és mobil rádiófrekvenciás kommunikációs eszközök (adók) és a készülék közötti, alább ajánlott legkisebb távolságot, a hírközlő berendezés maximum kimenő teljesítményének megfelelően. Az adó névleges teljesítménye (W) Elválasztó távolság az adó frekvenciájának megfelelően (m) 150 khz 80 MHz D = MHz 800 MHz D = MHz 2.5 GHz D = A fent fel nem sorolt névleges maximum kimenő teljesítményű adókhoz a javasolt szétválasztási távolságot D méterben (m) az adó frekvenciájára alkalmazható egyenlet használatával lehet felbecsülni, ahol P az adó maximum kimenő teljesítménye wattban (W), az adó gyártója szerint megadott értékkel. 1. MEGJEGYZÉS: 80 MHz-nél és 800 MHz-nél a nagyobb elválasztó távolság érvényes. 2. MEGJEGYZÉS: A 80 MHz 2.5 GHz frekvenciatartományra ajánlott elválasztási távolság kiszámításánál kiegészítésként egy 10 / 3 szorzót kell alkalmazni, hogy lecsökkenjen annak a valószínűsége, hogy a kezelőhelyiségbe véletlenül bevitt mobil/hordozható kommunikációs készülék zavart okoz. 3. MEGJEGYZÉS: Ezek az irányelvek nem alkalmazhatók minden körülmények között. Az elektromágneses terjedést befolyásolja az épületek, tárgyak és emberek által okozott elnyelés és visszaverődés IFU_IM _mag.indd :44:31
