HASZNÁLATI ÚTMUTATÓ SZÁRÍTÓGÉP

Átírás

1 H HASZNÁLATI ÚTMUTATÓ SZÁRÍTÓGÉP

2 TARTALOM OLDAL KÖRNYEZETVÉDELMI TUDNIVALÓK 2 ÜZEMBE HELYEZÉS 2 ELEKTROMOS CSATLAKOZÁS 3 TEXTÍLIÁK 4 ENERGIA-TAKARÉKOSSÁG 4 IRÁNYÍTÓPANEL 5 PROGRAMOK 6 A GÉP MŰKÖDÉSE 7 TISZTÍTÁS ÉS KARBANTARTÁS 8 MIT TEGYÜNK, HA? 8 MŰSZAKI JELLEMZŐK KAPACITÁS SZÉLESSÉG MÉRETEK MÉLYSÉG MAGASSÁG FESZÜLTSÉG ÁRAMERŐSSÉG MAXIMÁLIS TELJESÍTMÉNY MOTOR ELLENÁLLÁS 6 kg 59,5 cm 58,5 cm 85 cm 230 V / 50 Hz 16 A 2900 W 250 W 2100 W 2650 W EZ A KÉSZÜLÉK MEGFELEL AZ EURÓPAI KÖZÖSSÉG KÖVETKEZŐ ELŐÍRÁSAINAK: - EEC 89/336 EMC - EEC 73/23 ALACSONY FESZÜLTSÉG - EEC 93/68 EC JELÖLÉS 1

3 KÖRNYEZETVÉDELMII TUDNIVALÓK Ezt a készüléket a környezetvédelmi szempontok legmagasabb fokú figyelembevételével terveztük és gyártottuk. Hogy a szétszedéskor is ugyanezt a gondosságot biztosítsuk, azt ajánljuk, hogy vegye fel a kapcsolatot a hulladékbegyűjtésért és elhelyezésért felelős helyi hatóságokkal. Soha ne hagyjuk a szárítógépet a környezetben! A készülék csomagolását ne dobja a szemétbe, hanem különítse el a különböző anyagokat (pl. polisztirén, műanyag zacskók) a hulladék-elhelyezésre vonatkozó helyi szabályozásoknak és hatályos törvényeknek megfelelően. ÜZEMBE HELYEZÉS Ezt a szárítógépet jól szellőző helyen kell üzembe helyezni, hogy a szárítógép által a szárítási ciklus során termelt gőz könnyen távozhasson. Ilyen szellőzést el lehet érni egyszerűen egy ablak kinyitásával vagy egy ventilátor segítségével. Alternatív megoldásként a gőzt ki lehet vezetni a szabadba egy tömlő segítségével. A szárítógép beállítható a padlóra a négy állítható láb segítségével, vagy elöltöltős mosógép tetejére helyezhető, hogy oszlopot alkossanak. KÜLSŐ CSATLAKOZÁS Ha a szárítógép által termelt gőzt a szabadba szeretné vezetni, akkor csatlakoztatni kell a készülékkel együtt szállított tömlőt. A másik két kimenetet le kell zárni a szárítógéppel együtt szállított dugók segítségével. Csatlakozó Tömlő Keret Szorítóbilincs OSZLOPOS BESZERELÉS Ez a szárítógép egyszerűen beszerelhető egy elöltöltős mosógép tetejére, hogy egy oszlopot alkossanak. Tapadókorongok EHHEZ EGY KÉSZLETRE VAGY KERETRE VAN SZÜKSÉG, MELYET KÉRÉSRE SZÁLLÍTUNK. 2

4 TIPPEK A szárítógép optimális teljesítményének elérése érdekében ne szereljük be olyan helyiségben, ahol a szobahőmérséklet 10 C alatt van! A szárítógép első használata előtt tisztítsuk meg a dob belsejét egy nedves ruhával, hogy a szállítás során esetlegesen lerakódott port eltávolítsuk! FIGYELEM! A szárítógépet semmiféle körülmények között nem szabad kéménycsatornába csatlakoztatni. Nem szabad, hogy szemét legyen a szárítógép körül, mivel azt beszívhatja a készülék. AZ AJTÓ MEGFORDÍTÁSA Ha szükség van az ajtó megfordítására, kövessük a következő utasításokat: 1. Az előlapon csavarozzuk ki a 4 darab csavart (1), amelyek az ajtó (3) zsanérjait (2) tartják! 2. Állítsuk át a mikrokapcsoló (5) állását (a)-ból (b)- be! 3. Fordítsuk meg az ajtózárat befedő dugók helyzetét! 4. A szabadon maradt lyukak használatával szereljük fel az ajtót! ELEKTROMOS CSATLAKOZÁS Mielőtt a szárítógépet elektromos csatlakozóaljzathoz csatlakoztatnánk, győződjünk meg róla, hogy: 1. a hálózati feszültség értéke meg kell, hogy egyezzen a szárítógép elején lévő géptörzslapon jelölt értékkel; 2. a számláló, a limitercső, a csatlakozó vezeték és az elektromos csatlakozóaljzat mind szabványnak megfelelőek és megfelelő méretűek a maximális szükséges terhelésnek való ellenálláshoz; az erősáram és bemeneti áram adatok fel vannak tüntetve a géptörzslapon; 3. az elektromos csatlakozóaljzat és a dugó egymással kompatibilisek átalakító, elosztó, adapter vagy hosszabbító használata nélkül; 4. törvényi előírás, hogy a készüléket földelt rendszerhez csatlakoztassuk. Ha az erősáramú vezeték megsérült, akkor azt a gyártótól vagy a vevőszolgálattól beszerezhető speciális kábelre vagy készletre kell kicserélni. A GYÁRTÓ NEM VÁLLALJA A FELELŐSSÉGET OLYAN SZEMÉLYI SÉRÜLÉSEKÉRT VAGY DOLOGI KÁROKÉRT, AMELYEK EZEN ALAPVETŐ BIZTONSÁGI ELŐÍRÁSOK BE NEM TARTÁSÁBÓL ADÓDNAK. 3

5 TEXTÍLIÁK Ajánljuk, hogy az első szárítási ciklus előtt tisztítsa meg a dob belsejét egy nedves ruhával. A szárítandó ruhadarabok címkéin az alábbi jelöléseket találja, melyek a következőket jelentik: Normál szárítás Finom szárítás Szárítógépben nem szárítható Kizárólag centrifugázott textíliákat tegyünk a szárítógépbe! Minél gyorsabb a mosógép centrifugája, annál rövidebb lesz a szárítási idő, ami energiamegtakarítást is jelent. Ennek a szárítógépnek a dobjába legfeljebb 6 kg ellenálló mosott textília fér (pamut, vászon) vagy 3 kg finom mosott textília (szintetikus anyagok). Ne felejtsük el, hogy a textíliák sikeres szárításához a nagy ruhadarabokból kisebb mennyiséget tanácsos berakni, mint kisebb darabokból! Az egészen kicsi darabokat rakjuk zsákba! Ne felejtsünk el felhúzni minden cipzárt, kössünk meg minden zsinórozást, és gomboljuk be a párnahuzatokat! Egységesebb lesz a szárítás, ha nem felejtjük el szétszedni a mosógépből kiszedett ruhadarabokat, különösen a nagyobbakat, és nagyjából szétválogatjuk őket méret, anyag és szükséges szárítási idő szerint. Ha a szárítási program már elkezdődött, ne rakjunk be további nedves ruhát, mivel ez veszélyezteti az eredményeket! FIGYELEM! Soha ne tegyük a szárítógépbe a következőket: tiszta gyapjú textíliák (ezek nemezessé válnak); nagyon finom textíliák, mint például függönyök; selyem ruhadarabok; gumival vagy műanyaggal bevont darabok; olyan ruhadarabok, amelyeket korábban gyúlékony anyaggal, pl. folteltávolítóval tisztítottunk; Ne tegyünk a szárítógépbe túlságosan vizes ruhát! Ha a centrifuga fordulatszáma 700 rpm alatt van, akkor azt javasoljuk, hogy ossza ketté a ruhamennyiséget, és mindkét adagot teljes szárítási ciklussal szárítsa. A SZÁRÍTÓGÉP KIZÁRÓLAG VÍZZEL MOSOTT TEXTÍLIÁK SZÁRÍTÁSÁRA HASZNÁLHATÓ! ENERGIA--TAKARÉKOSSÁG Kizárólag centrifugázott ruhákat tegyünk a szárítógépbe! Minél gyorsabb a mosógép centrifugája, annál rövidebb a szükséges szárítási idő. A facsarás nem elegendő. A túlságosan vizes ruháktól károsodhat a készülék. Minél gyorsabb a centrifuga (800 rpm vagy ennél gyorsabb), annál jobb lesz az eredmény. Az 500 rpm-es centrifugázás jelentősen meghosszabbítja a száradási időt. A finom textíliákat is centrifugázni kell. Ha a szárítási program már elkezdődött, ne rakjunk be további nedves ruhát! A maximális ruhamennyiséget rakjuk be már indításkor, mivel így időt és energiát takaríthatunk meg! Minden szárítási ciklus után tisztítsuk meg a szűrőt! Amennyire csak lehetséges, kerüljük a lágyítószerek használatát mosás során, mivel maga a szárítás is lágyítja a textíliákat! A 100% szintetikus textíliákat jobb a szabadban szárítani, ahol azok gyorsan és elektrosztatikus töltés felhalmozódása nélkül száradnak. Ezáltal is energiát takaríthatunk meg. 4

6 IRÁNYÍI ÍTÓPANEL 1. PROGRAMKAPCSOLÓ 2. INDÍTÓGOMB 3. BE- ÉS KIKAPCSOLÓ GOMB 4. BEKAPCSOLT ÁLLAPOTOT JELZŐ LED 5. PROGRAM TÁBLÁZAT PROGRAMKAPCSOLÓ (1) Ezt használjuk a szárítási idő beállítására (az ajánlott időket lásd a táblázatban). INDÍTÓGOMB (2) Ezzel indítjuk el a gépet, miután beállítottuk a kívánt programot. BE- ÉS KIKAPCSOLÓ GOMB (3) Ezzel kapcsoljuk be és ki a szárítógépet. BEKAPCSOLT ÁLLAPOTOT JELZŐ LED (4) Ez jelzi, hogy a szárítógép be van kapcsolva. BIZTONSÁGI BERENDEZÉSEK Ez a szárítógép két biztonsági berendezéssel rendelkezik: egy elektromos biztonsági berendezés, amely azonnal leállítja a dobot, ha a szárítási ciklus közben kinyitjuk az ajtót; egy hőmérsékleti biztonsági berendezés, amely megakadályozza a túlmelegedést. 5

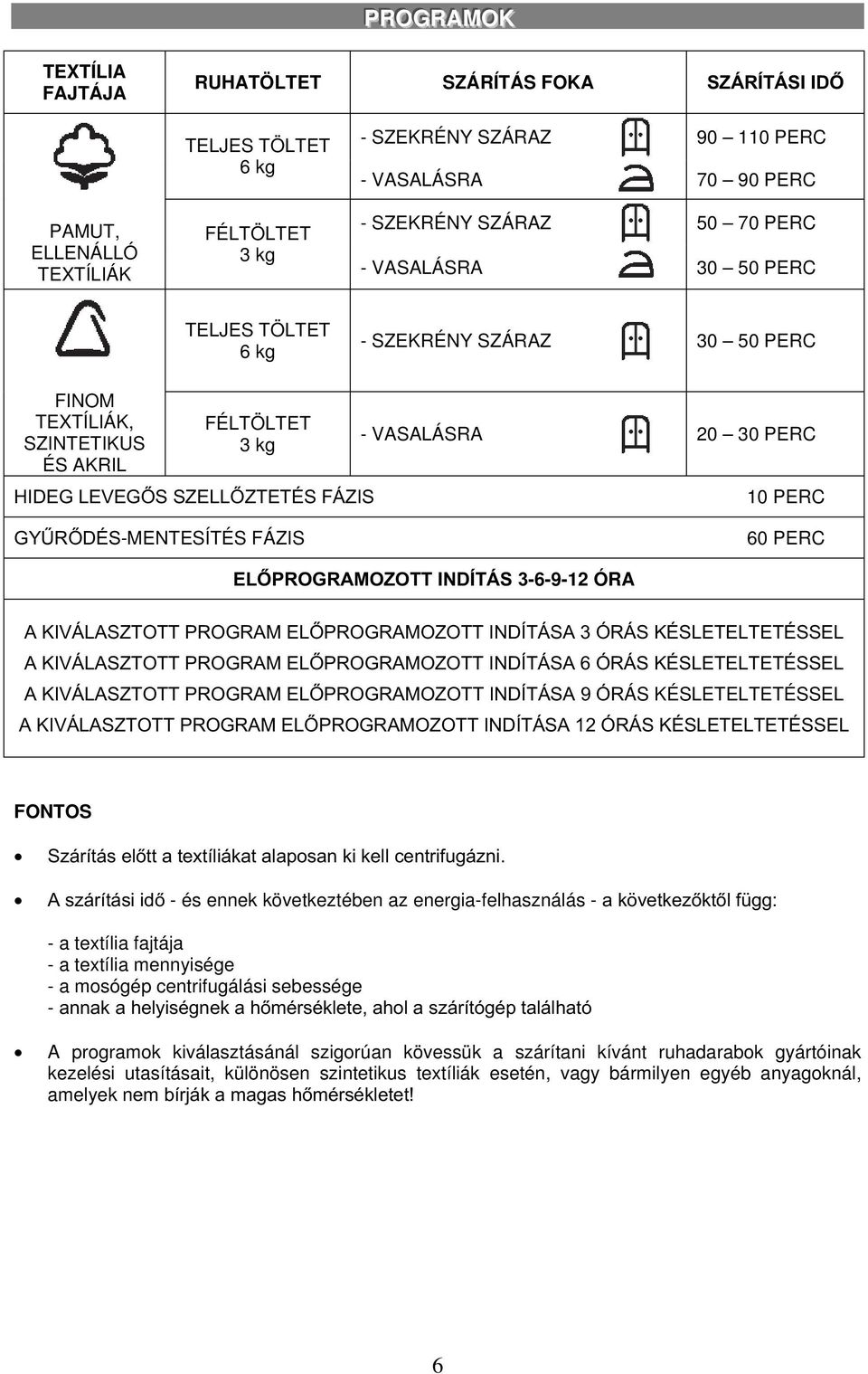

7 PROGRAMOK TEXTÍLIA FAJTÁJA RUHATÖLTET SZÁRÍTÁS FOKA SZÁRÍTÁSI IDŐ PAMUT, ELLENÁLLÓ TEXTÍLIÁK TELJES TÖLTET 6 kg FÉLTÖLTET 3 kg - SZEKRÉNY SZÁRAZ PERC - VASALÁSRA PERC - SZEKRÉNY SZÁRAZ PERC - VASALÁSRA PERC TELJES TÖLTET 6 kg - SZEKRÉNY SZÁRAZ PERC FINOM TEXTÍLIÁK, SZINTETIKUS ÉS AKRIL FÉLTÖLTET 3 kg HIDEG LEVEGŐS SZELLŐZTETÉS FÁZIS - VASALÁSRA PERC 10 PERC GYŰRŐDÉS-MENTESÍTÉS FÁZIS 60 PERC ELŐPROGRAMOZOTT INDÍTÁS ÓRA A KIVÁLASZTOTT PROGRAM ELŐPROGRAMOZOTT INDÍTÁSA 3 ÓRÁS KÉSLETELTETÉSSEL A KIVÁLASZTOTT PROGRAM ELŐPROGRAMOZOTT INDÍTÁSA 6 ÓRÁS KÉSLETELTETÉSSEL A KIVÁLASZTOTT PROGRAM ELŐPROGRAMOZOTT INDÍTÁSA 9 ÓRÁS KÉSLETELTETÉSSEL A KIVÁLASZTOTT PROGRAM ELŐPROGRAMOZOTT INDÍTÁSA 12 ÓRÁS KÉSLETELTETÉSSEL FONTOS Szárítás előtt a textíliákat alaposan ki kell centrifugázni. A szárítási idő - és ennek következtében az energia-felhasználás - a következőktől függ: - a textília fajtája - a textília mennyisége - a mosógép centrifugálási sebessége - annak a helyiségnek a hőmérséklete, ahol a szárítógép található A programok kiválasztásánál szigorúan kövessük a szárítani kívánt ruhadarabok gyártóinak kezelési utasításait, különösen szintetikus textíliák esetén, vagy bármilyen egyéb anyagoknál, amelyek nem bírják a magas hőmérsékletet! 6

8 A GÉP MŰKÖDÉSE Az ajtó kinyitásához fogjuk meg a fogantyút, és húzzuk kifelé! A szárítási ciklus indítása előtt: Ellenőrizzük, hogy a dugó be van-e dugva az elektromos csatlakozóaljzatba! Ellenőrizzük, hogy a szűrő a helyén van-e! A kicentrifugázott mosott ruhákat helyezzük a dobba anélkül, hogy összenyomnánk! Ellenőrizzük, hogy nem került-e véletlenül háziállat vagy egyéb idegen test a dobba! Csukjuk be az ajtót! Ezután a következőképpen választhatjuk ki a kívánt szárítási programot: Normál ciklus indítása Nyomjuk meg a be- és kikapcsoló gombot (3)! A bekapcsolt állapotot jelző led (4) elkezd gyorsan villogni. A programkapcsolót (1) állítsuk a 0 programállásba! Forgassuk el a programkapcsolót (1) az óramutató járásával megegyező irányban a kívánt szárítási programra! Nyomjuk meg a start gombot (2). A bekapcsolt állapotot jelző led (4) abbahagyja a villogást, és folyamatosan kezd világítani, a szárítási ciklus elkezdődik! Késleltetett ciklus indítása Nyomjuk meg a be- és kikapcsoló gombot (3)! A bekapcsolt állapotot jelző led (4) elkezd gyorsan villogni. A programkapcsolót (1) állítsuk a 0 programállásba! A kívánt szárítási ciklus beállítása előtt forgassuk el a programkapcsolót (1) az óramutató járásával megegyező irányban a négy késleltetett indító pozíció egyikére, és nyugtázzuk a kiválasztott késleltetési időt az indítógomb (2) megnyomásával! A bekapcsolt állapotot jelző led (4) nagyon lassan kezd villogni, ezzel jelezve, hogy a késleltetési idő be van állítva. Forgassuk el a programkapcsolót (1) az óramutató járásával megegyező irányban a kívánt szárítási programra! A késleltetési idő lejártakor a gép automatikusan megkezdi a szárítást. A bekapcsolt állapotot jelző led (4) abbahagyja a villogást, és folyamatosan kezd világítani. A kiválasztott szárítási idő lejárta után a gép automatikusan megkezd egy 10 perces hűtési fázist, amely során fokozatosan hűti le a szárított ruhákat. Ezzel a fázissal a ciklus befejeződik. A bekapcsolt állapotot jelző led (4) nagyon lassan villogni kezd. Ekkor elkezdődik a 60 perces gyűrődés-mentesítő fázis. Ezen fázis során a dob váltakozva forog az egyik és a másik irányba, hogy folyamatosan mozgásban tartsa a ruhákat, és megakadályozza a gyűrődésüket. A gyűrődés-mentesítő fázis idején bármikor ki lehet venni a dobból a ruhákat. JEGYEZZÜK MEG: Ha a start gomb (2) megnyomása után véletlenül elfordítjuk a programkapcsolót, akkor a gép leáll, és ismét végre kell hajtani a fent leírt műveleteket, hogy újra beállítsuk a ciklust. Ha a szárítási ciklus vagy a késleltetési időszak során áramkimaradás lép fel, akkor, amikor visszajön az áram, a bekapcsolt állapotot jelző led (4) gyorsan fog villogni, ezzel jelezve, hogy újra meg kell nyomni a start gombot (2), hogy újraindítsuk a gépet. FIGYELMEZTETÉS Fontos: Mielőtt a szárítási ciklus közben kinyitnánk az ajtót, várjunk legalább 5 percet. Ha kinyitottuk az ajtót, akkor a gép újraindításához ismét meg kell nyomni a START gombot (2)! 7

9 TISZTÍTÁS ÉS KARBANTARTÁS A HÁZ TISZTÍTÁSA Soha ne használjunk agresszív hatású vagy dörzsölő anyagot a ház és az irányítópanel tisztításához! Elegendő egy nedves ruha, szükség esetén egy kis szappannal. Az ebben a szárítógépben található szűrőrendszer a kémlelőablak nyílásának alsó részébe süllyesztett kivehető elem, és felfelé és kifelé emelve vehetjük ki a helyéről. A szűrő belsejében összegyűlő textilszálak a textíliák normális elhasználódásából adódnak, nem pedig a szárítógép hibás működésének eredménye. A szűrő könnyedén megtisztítható egy fogkefe vagy száraz ruha segítségével. JEGYEZZÜK MEG: NE TISZTÍTSUK VÍZZEL! JEGYEZZÜK MEG: Ezeknek a biztonsági és karbantartási előírásoknak a be nem tartása súlyos baleseteket és a szárítógép javíthatatlan meghibásodását (korrózió és kigyulladás) okozhatja. MIT TEGYÜNK,, HA? HA A SZÁRÍTÓGÉP NEM MŰKÖDIK MEGFELELŐEN, GYŐZŐDJÜNK MEG RÓLA, HOGY: megfelelően van csatlakoztatva; rendesen becsuktuk az ajtót; az elektromos hálózatban lévő biztosítékok nem olvadtak ki. HA A SZÁRÍTÁS EREDMÉNYE NEM KIELÉGÍTŐ, javasoljuk bizonyos alapvető szabályok betartását. Ellenőrizzük, hogy: megtisztítottuk és megfelelően a helyére raktuk a szűrőt; nem helyeztünk túl sok ruhát a szárítógépbe; megfelelően szétválogattuk a szárítandó textíliákat, és a szárítani kívánt textília fajtájának megfelelően választottuk ki a programot; helyesen nyomtuk meg a START gombot; nincs túl hideg a helyiségben, ahol a készülék be van szerelve, ebben az esetben nem működik; a levegő bemenetek, kimenetek és a hajlékony tömlő (ha felszereltük) nincsenek eltömődve. 8
