MS-9160 univerzális mérőrendszer

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "MS-9160 univerzális mérőrendszer"

Átírás

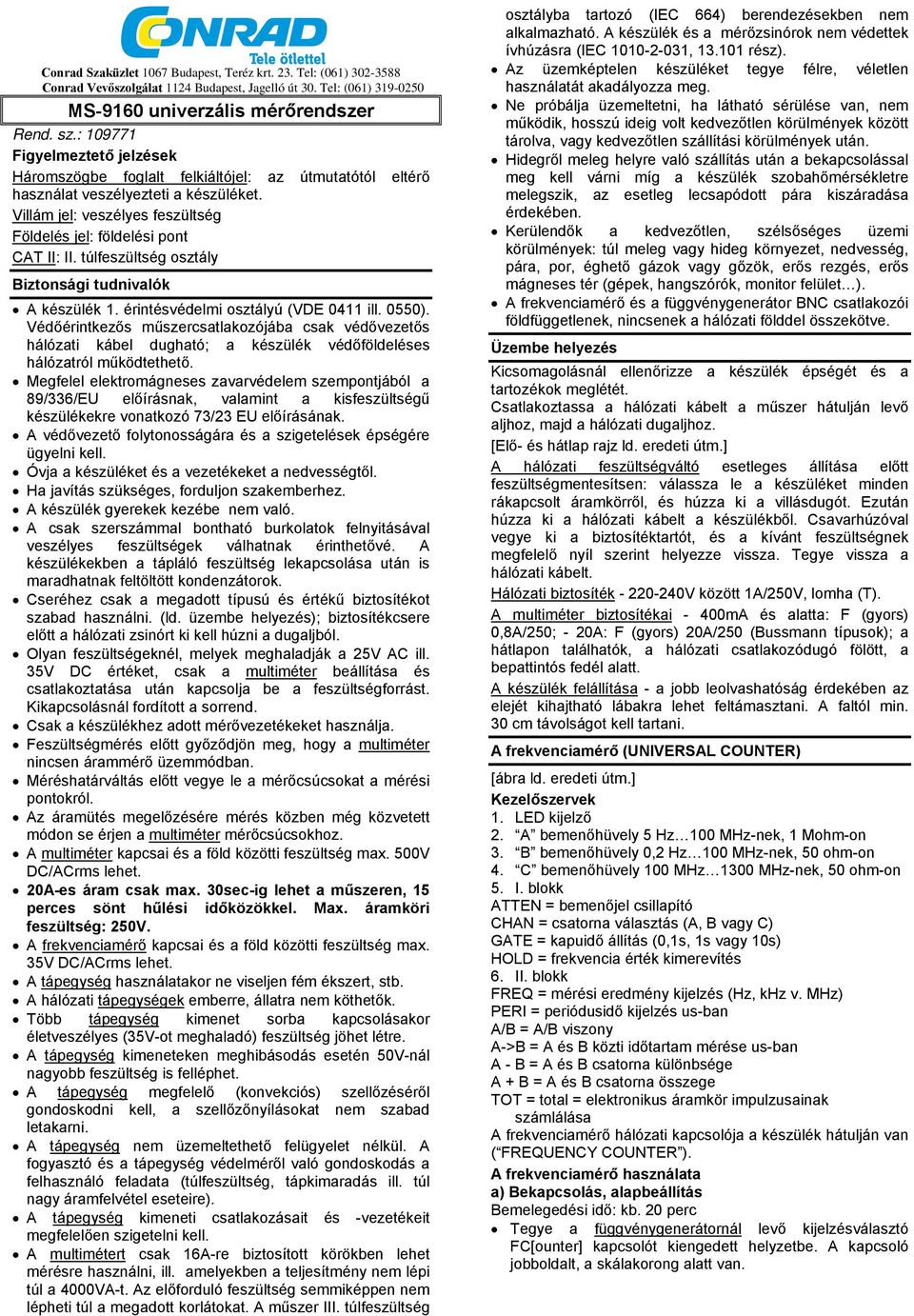

1 Conrad Szaküzlet 067 Budapest, Teréz krt.. Tel: (06) 0-88 Conrad Vevőszolgálat 4 Budapest, Jagelló út 0. Tel: (06) 9-00 MS-960 univerzális mérőrendszer Rend. sz.: 0977 Figyelmeztető jelzések Háromszögbe foglalt felkiáltójel: az útmutatótól eltérő használat veszélyezteti a készüléket. Villám jel: veszélyes feszültség Földelés jel: földelési pont CAT II: II. túlfeszültség osztály Biztonsági tudnivalók A készülék. érintésvédelmi osztályú (VDE 04 ill. 00). Védőérintkezős műszercsatlakozójába csak védővezetős hálózati kábel dugható; a készülék védőföldeléses hálózatról működtethető. Megfelel elektromágneses zavarvédelem szempontjából a 89/6/EU előírásnak, valamint a kisfeszültségű készülékekre vonatkozó 7/ EU előírásának. A védővezető folytonosságára és a szigetelések épségére ügyelni kell. Óvja a készüléket és a vezetékeket a nedvességtől. Ha javítás szükséges, forduljon szakemberhez. A készülék gyerekek kezébe nem való. A csak szerszámmal bontható burkolatok felnyitásával veszélyes feszültségek válhatnak érinthetővé. A készülékekben a tápláló feszültség lekapcsolása után is maradhatnak feltöltött kondenzátorok. Cseréhez csak a megadott típusú és értékű biztosítékot szabad használni. (ld. üzembe helyezés); biztosítékcsere előtt a hálózati zsinórt ki kell húzni a dugaljból. Olyan feszültségeknél, melyek meghaladják a V AC ill. V DC értéket, csak a multiméter beállítása és csatlakoztatása után kapcsolja be a feszültségforrást. Kikapcsolásnál fordított a sorrend. Csak a készülékhez adott mérővezetékeket használja. Feszültségmérés előtt győződjön meg, hogy a multiméter nincsen árammérő üzemmódban. Méréshatárváltás előtt vegye le a mérőcsúcsokat a mérési pontokról. Az áramütés megelőzésére mérés közben még közvetett módon se érjen a multiméter mérőcsúcsokhoz. A multiméter kapcsai és a föld közötti feszültség max. 00V DC/ACrms lehet. 0A-es áram csak max. 0sec-ig lehet a műszeren, perces sönt hűlési időközökkel. Max. áramköri feszültség: 0V. A frekvenciamérő kapcsai és a föld közötti feszültség max. V DC/ACrms lehet. A tápegység használatakor ne viseljen fém ékszert, stb. A hálózati tápegységek emberre, állatra nem köthetők. Több tápegység kimenet sorba kapcsolásakor életveszélyes (V-ot meghaladó) feszültség jöhet létre. A tápegység kimeneteken meghibásodás esetén 0V-nál nagyobb feszültség is felléphet. A tápegység megfelelő (konvekciós) szellőzéséről gondoskodni kell, a szellőzőnyílásokat nem szabad letakarni. A tápegység nem üzemeltethető felügyelet nélkül. A fogyasztó és a tápegység védelméről való gondoskodás a felhasználó feladata (túlfeszültség, tápkimaradás ill. túl nagy áramfelvétel eseteire). A tápegység kimeneti csatlakozásait és -vezetékeit megfelelően szigetelni kell. A multimétert csak 6A-re biztosított körökben lehet mérésre használni, ill. amelyekben a teljesítmény nem lépi túl a 4000VA-t. Az előforduló feszültség semmiképpen nem lépheti túl a megadott korlátokat. A műszer III. túlfeszültség osztályba tartozó (IEC 664) berendezésekben nem alkalmazható. A készülék és a mérőzsinórok nem védettek ívhúzásra (IEC 00--0,.0 rész). Az üzemképtelen készüléket tegye félre, véletlen használatát akadályozza meg. Ne próbálja üzemeltetni, ha látható sérülése van, nem működik, hosszú ideig volt kedvezőtlen körülmények között tárolva, vagy kedvezőtlen szállítási körülmények után. Hidegről meleg helyre való szállítás után a bekapcsolással meg kell várni míg a készülék szobahőmérsékletre melegszik, az esetleg lecsapódott pára kiszáradása érdekében. Kerülendők a kedvezőtlen, szélsőséges üzemi körülmények: túl meleg vagy hideg környezet, nedvesség, pára, por, éghető gázok vagy gőzök, erős rezgés, erős mágneses tér (gépek, hangszórók, monitor felület ). A frekvenciamérő és a függvénygenerátor BNC csatlakozói földfüggetlenek, nincsenek a hálózati földdel összekötve. Üzembe helyezés Kicsomagolásnál ellenőrizze a készülék épségét és a tartozékok meglétét. Csatlakoztassa a hálózati kábelt a műszer hátulján levő aljhoz, majd a hálózati dugaljhoz. [Elő- és hátlap rajz ld. eredeti útm.] A hálózati feszültségváltó esetleges állítása előtt feszültségmentesítsen: válassza le a készüléket minden rákapcsolt áramkörről, és húzza ki a villásdugót. Ezután húzza ki a hálózati kábelt a készülékből. Csavarhúzóval vegye ki a biztosítéktartót, és a kívánt feszültségnek megfelelő nyíl szerint helyezze vissza. Tegye vissza a hálózati kábelt. Hálózati biztosíték V között A/0V, lomha (T). A multiméter biztosítékai - 400mA és alatta: F (gyors) 0,8A/0; - 0A: F (gyors) 0A/0 (Bussmann típusok); a hátlapon találhatók, a hálózati csatlakozódugó fölött, a bepattintós fedél alatt. A készülék felállítása - a jobb leolvashatóság érdekében az elejét kihajtható lábakra lehet feltámasztani. A faltól min. 0 cm távolságot kell tartani. A frekvenciamérő (UNIVERSAL COUNTER) [ábra ld. eredeti útm.] Kezelőszervek. LED kijelző. A bemenőhüvely Hz 00 MHz-nek, Mohm-on. B bemenőhüvely 0, Hz 00 MHz-nek, 0 ohm-on 4. C bemenőhüvely 00 MHz 00 MHz-nek, 0 ohm-on. I. blokk ATTEN = bemenőjel csillapító CHAN = csatorna választás (A, B vagy C) GATE = kapuidő állítás (0,s, s vagy 0s) HOLD = frekvencia érték kimerevítés 6. II. blokk FREQ = mérési eredmény kijelzés (Hz, khz v. MHz) PERI = periódusidő kijelzés us-ban A/B = A/B viszony A->B = A és B közti időtartam mérése us-ban A - B = A és B csatorna különbsége A + B = A és B csatorna összege TOT = total = elektronikus áramkör impulzusainak számlálása A frekvenciamérő hálózati kapcsolója a készülék hátulján van ( FREQUENCY COUNTER ). A frekvenciamérő használata a) Bekapcsolás, alapbeállítás Bemelegedési idő: kb. 0 perc Tegye a függvénygenerátornál levő kijelzésválasztó FC[ounter] kapcsolót kiengedett helyzetbe. A kapcsoló jobboldalt, a skálakorong alatt van.

2 Kapcsolja be a frekvenciamérőt. Rövid önteszt következik, az összes kijelző felvillanása után a PASS_ALL majd UC 00 kiírás olvasható. Állítsa a kapuidőt s-ra: nyomja a GATE gombot, míg az mögötti LED nem világít. A CHAN gombbal lépjen az A csatornára (az A mögötti LED világít). A kijelzőn most 0, látható, mellette MHz egység. b) Mérés A CHAN gombbal válassza ki a kívánt csatornát (A C), a frekvenciatartományt is figyelembe véve. Állítsa be a kapuidőt, a felbontás figyelembevételével Felbontás: a tizedespont utáni jegyek száma, amely a kapuidőtől és a frekvenciától függ: 0, s kapuidő - max. jegy a tizedesvessző után s kapuidő - max. 6 jegy a tizedes után 0 s kapuidő - max. 7 jegy a tizedes után HOLD: a készülék tartja a mérési eredményt, a jelcsatlakozás levétele után is Csillapító(ATTEN): 00mV fölötti jelszinthez be kell nyomni, alatta kiengedni; /0-ra oszt. PERI: frekvencia (khz) helyett periódusidő kijelzés (us). A/B: A csatorna osztva B-vel, pl. ha az A 00kHz -et kap a fv-generátorból és B-n is pont 00kHz a frekvencia, az eredmény, A-B, A+B, A->B, TOT értelemszerűen használható. c) A jelgenerátor frekvenciájának kijeleztetése Nyomja be a generátornál a kijelzés választó kapcsolót (F/G[enerator] állás). A generátor max. 0 MHz-et tud adni, ezért az A csatornát válassza. Amíg a generátort mérik (a kapcsoló F/G-n van), a frekvenciamérő A bemenete le van kapcsolva, külső jel nem juthat be. Kapcsolja be a jelgenerátort (ld. ott). d) Külső frekvencia mérése. Kapcsolja be a mérőállomást és a frekvenciamérőt.. CHAN-al válasszon csatornát.. Állítsa be a kapuidőt. 4. Árnyékolt vezetékkel kösse a jelet a megfelelő BNC-re.. 00 mvrms-nél nagyobb jelhez kapcsolja be a csillapítást (0-as leosztás). e) Periódusidő mérés. Bekapcsolás után CHAN-al válasszon csatornát.. Nyomja meg egyszer a PERI gombot.. Árnyékolt vezetékkel kösse a jelet a megfelelő BNC-re. f) A/B mérés. Nyomja meg az A/B gombot.. Árnyékolt vezetékekkel kösse a jeleket az A és B BNC-re. g) Időintervallum mérés A mérést az A-ra adott jel indítja, és a B-re adott jel állítja le. A készülék megmutatja a futási idő különbséget us-ban. Pl. ha A-ra 00kHz-et adunk a készülék saját jelgenerátoráról, B- re pedig 0kHz-et, az időköz 00us lesz.. Nyomja meg az A->B gombot. Árnyékolt vezetékekkel kösse a jeleket az A és B BNC-re. h) A-B mérés. Nyomja meg az A-B gombot. Árnyékolt vezetékekkel (esetleg mérőzsinórokkal) kösse a jeleket az A és B BNC-re.. Olvassa le az A-B eredményt. i) A+B mérés. Nyomja meg az A+B gombot. Árnyékolt vezetékekkel kösse a jeleket az A és B BNC-re.. Olvassa le az A+B eredményt. k) Pulzusszámolás. Nyomja meg egyszer a TOT gombot - ezzel aktiválja az impulzusszámlálást, valamint nulla kezdeti értékre állítja a számlálót.. Árnyékolt vezetékkel kösse a jelet az A vagy B BNC-re.. Ha a szint 00mVeff fölött van, nyomja meg az ATTEN gombot, a jel 0-adára való csökkentésére és a mérési hibák kisebbé tételére. 4. Amikor le akarja olvasni az eredményt, nyomja meg a HOLD gombot, a kijelzés befagyasztására. A frekvenciamérő bemeneti érzékenysége A és B csatorna 00kHz 60MHz <0mVeff 60MHz 70MHz 0mVeff 70MHz 80MHz 0mVeff 80MHz 00MHz 70mVeff C csatorna 00MHz,GHz <mveff A függvénygenerátor (FUNCTION GENERATOR, FG) Kezelőszervek [ábra ld. eredeti útm.] A generátor hálózati kapcsolója a készülék hátulján van. Bemelegedési idő kb. 0 perc. VCF bemenet. FG kimeneti csatlakozóalj. TTL szintű bemenet 4. Amplitúdó állító gomb. Jelalak váltó kapcsolók 6. Offset állítás 7. Szimmetria állítás 8. Frekvenciatartomány váltás 9. SWEEP (sáv) szélesség áll. 0. SWEEP sebesség állító. Csatlakozó impedancia váltás. Frekvencia állító, skála koronggal. Számláló/generátor kijelzés váltó A függvénygenerátor használata a) Alapbeállítás Nyomja be az F/G kijelzőválasztó kapcsolót. A kapcsoló jobboldalt, a kerek skála alatt van. Nyomja be a sinus függvény (function) kapcsolót. A frekvenciaváltás soron kapcsoljon khz-re. A skálás frekvenciaállítót tegye.0-ra. Mindegyik állítógombot (AMP, OFFSET, SYM, SWEEP (WIDTH, RATE)) nyomja be kattanásig. Állítsa a kimeneti impedanciát szükség szerint 0 v. 600 ohmra. Ha meg akarja mérni a frekvenciát, ld. lejjebb a c) pontot. b) Jelalakok Sinus, négyszög ill. háromszög választható. (Egyebek: szimmetria eltolással.) c) Frekvenciatartomány A FEQUENCY felirat alatti kapcsolókkal a következők közül választhat: Tényező Frekvenciatartomány kb. X 0 Hz 0Hz X 00 0Hz( Hz) 00Hz X k 00Hz(0 Hz) khz X 0k khz(00 Hz) 0kHz X 00k 0kHz( khz) 00kHz X M 00kHz(0 khz) MHz X 0M MHz(0 khz) 0MHz A zárójeles értékek az állító gomb bal szélső állásában érvényesek; függenek a kimeneti amplitúdótól valamint a terheléstől. A frekvenciamérő műszeren állítson s kapuidőt (alsó LED-sor, középső LED) és használja az ATTEN kapcsolót. A kijelzést kapcsolja F/G-re, ha még eddig nem tette. Olvassa le a generátor frekvenciáját. d) Feszültségvezérelt frekvencia (VCF) A kimeneti frekvencia a VCF bemenetre adott feszültséggel vezérelhető. 0 0VDC feszültséggel a frekvencia :0 arányban változtatható, a tartomány-állító kapcsolótól függő értékek között.

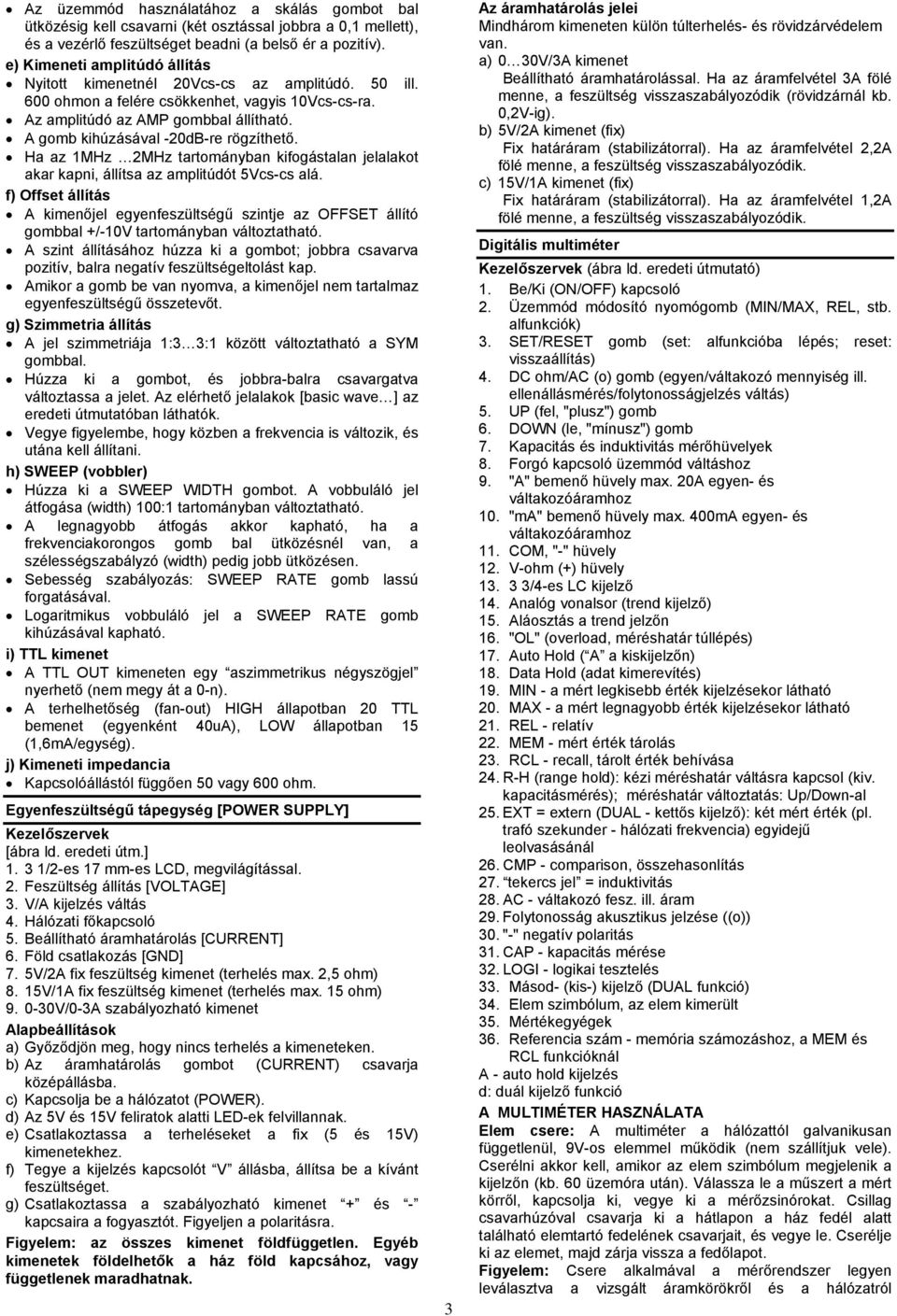

3 Az üzemmód használatához a skálás gombot bal ütközésig kell csavarni (két osztással jobbra a 0, mellett), és a vezérlő feszültséget beadni (a belső ér a pozitív). e) Kimeneti amplitúdó állítás Nyitott kimenetnél 0Vcs-cs az amplitúdó. 0 ill. 600 ohmon a felére csökkenhet, vagyis 0Vcs-cs-ra. Az amplitúdó az AMP gombbal állítható. A gomb kihúzásával -0dB-re rögzíthető. Ha az MHz MHz tartományban kifogástalan jelalakot akar kapni, állítsa az amplitúdót Vcs-cs alá. f) Offset állítás A kimenőjel egyenfeszültségű szintje az OFFSET állító gombbal +/-0V tartományban változtatható. A szint állításához húzza ki a gombot; jobbra csavarva pozitív, balra negatív feszültségeltolást kap. Amikor a gomb be van nyomva, a kimenőjel nem tartalmaz egyenfeszültségű összetevőt. g) Szimmetria állítás A jel szimmetriája : : között változtatható a SYM gombbal. Húzza ki a gombot, és jobbra-balra csavargatva változtassa a jelet. Az elérhető jelalakok [basic wave ] az eredeti útmutatóban láthatók. Vegye figyelembe, hogy közben a frekvencia is változik, és utána kell állítani. h) SWEEP (vobbler) Húzza ki a SWEEP WIDTH gombot. A vobbuláló jel átfogása (width) 00: tartományban változtatható. A legnagyobb átfogás akkor kapható, ha a frekvenciakorongos gomb bal ütközésnél van, a szélességszabályzó (width) pedig jobb ütközésen. Sebesség szabályozás: SWEEP RATE gomb lassú forgatásával. Logaritmikus vobbuláló jel a SWEEP RATE gomb kihúzásával kapható. i) TTL kimenet A TTL OUT kimeneten egy aszimmetrikus négyszögjel nyerhető (nem megy át a 0-n). A terhelhetőség (fan-out) HIGH állapotban 0 TTL bemenet (egyenként 40uA), LOW állapotban (,6mA/egység). j) Kimeneti impedancia Kapcsolóállástól függően 0 vagy 600 ohm. Egyenfeszültségű tápegység [POWER SUPPLY] Kezelőszervek [ábra ld. eredeti útm.]. /-es 7 mm-es LCD, megvilágítással.. Feszültség állítás [VOLTAGE]. V/A kijelzés váltás 4. Hálózati főkapcsoló. Beállítható áramhatárolás [CURRENT] 6. Föld csatlakozás [GND] 7. V/A fix feszültség kimenet (terhelés max., ohm) 8. V/A fix feszültség kimenet (terhelés max. ohm) V/0-A szabályozható kimenet Alapbeállítások a) Győződjön meg, hogy nincs terhelés a kimeneteken. b) Az áramhatárolás gombot (CURRENT) csavarja középállásba. c) Kapcsolja be a hálózatot (POWER). d) Az V és V feliratok alatti LED-ek felvillannak. e) Csatlakoztassa a terheléseket a fix ( és V) kimenetekhez. f) Tegye a kijelzés kapcsolót V állásba, állítsa be a kívánt feszültséget. g) Csatlakoztassa a szabályozható kimenet + és - kapcsaira a fogyasztót. Figyeljen a polaritásra. Figyelem: az összes kimenet földfüggetlen. Egyéb kimenetek földelhetők a ház föld kapcsához, vagy függetlenek maradhatnak. Az áramhatárolás jelei Mindhárom kimeneten külön túlterhelés- és rövidzárvédelem van. a) 0 0V/A kimenet Beállítható áramhatárolással. Ha az áramfelvétel A fölé menne, a feszültség visszaszabályozódik (rövidzárnál kb. 0,V-ig). b) V/A kimenet (fix) Fix határáram (stabilizátorral). Ha az áramfelvétel,a fölé menne, a feszültség visszaszabályozódik. c) V/A kimenet (fix) Fix határáram (stabilizátorral). Ha az áramfelvétel,a fölé menne, a feszültség visszaszabályozódik. Digitális multiméter Kezelőszervek (ábra ld. eredeti útmutató). Be/Ki (ON/OFF) kapcsoló. Üzemmód módosító nyomógomb (MIN/MAX, REL, stb. alfunkciók). SET/RESET gomb (set: alfunkcióba lépés; reset: visszaállítás) 4. DC ohm/ac (o) gomb (egyen/váltakozó mennyiség ill. ellenállásmérés/folytonosságjelzés váltás). UP (fel, "plusz") gomb 6. DOWN (le, "mínusz") gomb 7. Kapacitás és induktivitás mérőhüvelyek 8. Forgó kapcsoló üzemmód váltáshoz 9. "A" bemenő hüvely max. 0A egyen- és váltakozóáramhoz 0. "ma" bemenő hüvely max. 400mA egyen- és váltakozóáramhoz. COM, "-" hüvely. V-ohm (+) hüvely. /4-es LC kijelző 4. Analóg vonalsor (trend kijelző). Aláosztás a trend jelzőn 6. "OL" (overload, méréshatár túllépés) 7. Auto Hold ( A a kiskijelzőn) 8. Data Hold (adat kimerevítés) 9. MIN - a mért legkisebb érték kijelzésekor látható 0. MAX - a mért legnagyobb érték kijelzésekor látható. REL - relatív. MEM - mért érték tárolás. RCL - recall, tárolt érték behívása 4. R-H (range hold): kézi méréshatár váltásra kapcsol (kiv. kapacitásmérés); méréshatár változtatás: Up/Down-al. EXT = extern (DUAL - kettős kijelző): két mért érték (pl. trafó szekunder - hálózati frekvencia) egyidejű leolvasásánál 6. CMP - comparison, összehasonlítás 7. tekercs jel = induktivitás 8. AC - váltakozó fesz. ill. áram 9. Folytonosság akusztikus jelzése ((o)) 0. "-" negatív polaritás. CAP - kapacitás mérése. LOGI - logikai tesztelés. Másod- (kis-) kijelző (DUAL funkció) 4. Elem szimbólum, az elem kimerült. Mértékegyégek 6. Referencia szám - memória számozáshoz, a MEM és RCL funkcióknál A - auto hold kijelzés d: duál kijelző funkció A MULTIMÉTER HASZNÁLATA Elem csere: A multiméter a hálózattól galvanikusan függetlenül, 9V-os elemmel működik (nem szállítjuk vele). Cserélni akkor kell, amikor az elem szimbólum megjelenik a kijelzőn (kb. 60 üzemóra után). Válassza le a műszert a mért körről, kapcsolja ki, vegye ki a mérőzsinórokat. Csillag csavarhúzóval csavarja ki a hátlapon a ház fedél alatt található elemtartó fedelének csavarjait, és vegye le. Cserélje ki az elemet, majd zárja vissza a fedőlapot. Figyelem: Csere alkalmával a mérőrendszer legyen leválasztva a vizsgált áramkörökről és a hálózatról

4 (kikapcsolás [POWER], villásdugó kihúzása). Ne hagyjon használt telepet a multiméterben, még akkor sem, ha az kifutásgátolt típus. A használt elemet ne a háztartási hulladékba dobja. Felnyitott készülékkel ne mérjen! Életveszély! Mérővezeték csatlakozás: Ellenőrizze a vezetékek és a csatlakozók épségét. A mérőzsinórok 000V feszültségig vannak engedélyezve, maga a multiméter szintén 000VDC ill. 70VACrms-ig. Üzembehelyezés Kapcsolja be az ON/OFF gombbal. A forgó kapcsolót tegye a megfelelő üzemmódba. Ezután az alap (fő-) funkciók használhatók. A műszer automatikusan lekapcsolja magát, ha 8 percig nem nyomnak gombot, vagy nem változik a mért érték (lógó mérőzsinórok). Újbóli mérés előtt ilyenkor ki/be kapcsolást kell végezni. Nyomógombok Bekapcsolás után az A-H felirat látható. A FUNCTION alfunkció gombbal a D-H, MIN, MAX, REL, CMP, R-H, EXT, MEM, RCL kiegészítő módok között léptethet. Az UP/DOWN gombokkal a REL ill. CMP üzemmódban referencia érték állítható, a MEM ill. RCL módban a tárolt érték címezhető. Mérőhüvelyek Kapacitás: a feszültségmentes kondenzátort polaritáshelyesen csatlakoztassa. 0A hüvely: Ide kell a piros vezetéket tenni 00mA-nél nagyobb áramok esetén. Figyelem: áramméréskor az üzemmód kapcsoló nem lehet feszültség- vagy más állásba téve! ma hüvely: Ide kell a piros vezetéket tenni 400mA-nél kisebb áramok esetén. COM hüvely: negatív (-) vagy test csatlakozó, ide kell a fekete vezetéket tenni (kiv. kapacitás-, induktivitás mérés). V/ohm hüvely: Ide kell a piros vezetéket tenni feszültség-, ellenállásmérés, folytonosságvizsgálat alkalmával, valamint logika tesztelésnél. Üzemmód kapcsoló Mérés közben ne kapcsolja! Jelölések: mv, V, ma, A egyen- és váltóáram ill. fesz. ((o)): folytonosság; ohm: ellenállás; CAP: kapacitás; LOGIC: logikai teszt A MULTIMÉTER KIJELZŐ RÉSZEI Digitális kijelző: max. 999-et tud jelezni, a negatív polaritás jelzés automatikus. A tizedespont három pozícióban lehet. Analóg vonalsor: 4 szegmens; gyorsabb, mint a digitális kijelzés. Tulajdonképpen egy analóg műszer mutatóját helyettesíti. "OL", villogás: méréshatár túllépés Auto hold "A": az automatikus értéktartás funkció az egyenfeszültség-, áram- folytonosság- és kapacitás mérésnél aktív. A másodkijelző a 4- mp-cel előbb vett értéket mutatja, jelzés: A a másodkijelző baloldalán. "d": a kettős kijelzés jele a másodkijelző baloldalán, váltakozófeszültség vagy logika mérésnél kétféle jellemző egyidejű leolvasásához Üzemmód Főkijelző Másodkijelző ACV V db (m) Logika Hi/Lo Egyenfesz. Data hold "D-H": érték kimerevítése. MIN: egyszer megnyomva (ld. FUNCTION, alfunkció), a legkisebb értéket jelzi a másodkijelzőn. A főkijelzőn tovább megy a mérés. MAX: a Set/Reset-et egyszer megnyomva, a legnagyobb mért értéket jelzi a másodkijelzőn. A főkijelzőn tovább megy a mérés. REL (relativ): előzetesen beadott referenciával való összehasonlítás. 4 Ehhez először a FUNCTION gombbal lépjen "REL"-be. Az UP/DOWN gombokkal állítsa be az előjelet és jegyenként az értéket. Minden beadást a SET-tel kell megerősíteni. [példát ld. angol. o. - setting=beállítás, position=jegy, display=kijelzés] Az érték után a méréshatárt kell megadni (itt nem automatikus), SET. A referencia a másodkijelzőn látható (példa: ref=00v, pillanatnyi érték=90v, különbség= -0V). Ezután a készülék a referencia és a mért jel különbségét mutatja a másodkijelzőn. Ebben az üzemmódban nem lehet resetelni. Kilépéshez váltson a forgókapcsolóval, a FUNCTION gombokkal vagy más kapcsolóval. "MEM": (referencia) érték tárolható. Ehhez először a FUNCTION gombbal lépjen "MEM"-be. Az UP/DOWN gombokkal állítsa be a 0-4 közötti referencia számot. A hozzátartozó érték eltárolásához a SET-et kell megnyomni. Egy következő eltárolás ugyanazon sorszámra az előzőt felülírja. "RCL": a referencia érték előhívása. Ehhez az UP/DOWN gombokkal állítsa be a 0-4 közötti sorszámot. Az érték a SET-tel hívható be, és a másodkijelzőn látható. "R-H": ld. kezelőszerveknél (4) "EXT": két üzemmód egyidejű kijelzése a fő- és alkijelzőn. "CMP": A pillanatnyi mért értéket lehet a legkisebb ill. legnagyobb tárolt referenciával összevetni. Kilépés: röviden működtesse az üzemmódváltó forgókapcsolót. Állítsa be a méréshatárt, majd nyomja a FUCTION-t - CMP és MIN látható; állítsa a polaritást UP/DOWN-al, majd nyomja a SET-et; állítsa be sorban az,,.,4. jegyet, köztük a SETet nyomva. [ld. német. o.]. Ezzel az alsó referenciaértéket adta meg. A CMP és MAX megjelenése után ismételje ezt meg a felső értékre. A beállítás kész, amikor a CMP, MIN vagy MAX, LO vagy HI vagy PASS látszik a másodkijelzőn. Logikánál az összehasonlítás nem működik. Referenciaszám kijelzés: UP/DOWN (+/- léptetés) nyomogatásával; MEM és RCL-hez lehet rá szükség. Mértékegységek: áram, feszültség, stb. a szokásos, uf=mikrofarad, K=kiloohm. MÉRÉS A MULTIMÉTERREL A max. bemeneti mennyiségeket (000VDC, 70VACrms, 400mA ill. 0A) nem szabad túllépni! Ne próbáljon feszültséget mérni árammérő üzemmódban! Feszültség Mérőkapcsok: V/ohm, COM Állítsa az üzemmód kapcsolót a megfelelő méréshatárba, szükség szerint az AC/DC gombbal váltson egyen- ill. váltóra. Kösse be a műszert a mérendő pontokra, és ezután kapcsolja be az áramkört. A bemenő impedancia minden fesz. üzemmódban 0Mohm II max. 00pF. Váltakozó jelnél a bemenet AC csatolású. Áram Mérőkapcsok: 0A ill. 400mA, COM Állítsa az üzemmód kapcsolót a megfelelő (A/mA) méréshatárba, szükség szerint az AC/DC gombbal váltson egyen- ill. váltóra. A megfelelő árammérő hüvelyt használja. Kösse be a műszert sorosan, és ezután kapcsolja be az áramkört. 0A-es áram csak max. 0sec-ig lehet a műszeren, perces sönt hűlési időközökkel. Max. áramköri feszültség: 0V. Folytonosság Mérőkapcsok: V/ohm, COM Állítsa az üzemmód kapcsolót a ((o)) állásba. Az üzemmód feszültségmentes vezetékek, biztosítékok, stb. akusztikus vizsgálatára szolgál. Feltöltött kondenzátoron ne mérjen, a kisülés károsíthatja a műszert.

5 Ellenállás Mérőkapcsok: V/ohm, COM Üzemmód kapcsoló: ohm. A vezetékek ellenállása kb. 0,-0, ohm, de ez is kiszűrhető a "REL" mód használatával. 4Mohm fölött a stabil kijelzés lassabban állhat be. "OL" kijelzés és villogó vonalsor: túl nagy ellenállás, vagy szakadás. Figyelem! feltétlenül győződjön meg, hogy a mért ellenállás nincsen áram alatt. A kapacitások töltését süsse ki. A mérési pontok legyenek mentesek a szennyeződésektől (olaj, forrasztólakk stb). Kapacitás Mérőkapcsok: csak a készülék kapacitásmérő hüvelyébe lehet a kondenzátort tenni. Tegye az üzemmód kapcsolót a CAP jelhez. Ügyeljen a polaritásra. Mérés előtt óvatosan süsse ki a kondenzátort (nagy feszültség is lehet rajta!). A kondenzátorok kisülésénél szikra keletkezhet, ami robbanásveszélyes is lehet! Induktivitás Mérőkapcsok: kapacitás- és induktivitás mérő hüvelyek. Tegye az üzemmód kapcsolót a 400mH jelhez. R-H módban két méréshatárból választhat. Csak feszültségmentes pontokon mérjen. Az esetleg jelenlevő kondenzátorokat ki kell sütni. Logika teszt Mérőkapcsok: V/ohm, COM. Tegye az üzemmód kapcsolót a LOGIC jelhez. A kijelzőn a "rdy" (=kész) felirat jelenik meg. Csatlakoztassa a piros vezetéket a V/ohm, a feketét a COM hüvelybe, a vizsgált áramkörben a pirosat a tápfeszültségre, a feketét a digitális kapcsolás "föld"-jére ("-"). Nyomja meg a SET gombot, a táp eltárolódik. Ezután a piros vezetékkel tapogassa le a kérdéses pontokat. A műszer a következőket jelzi: ha a szint a táp 70%-a fölött van "Hi"; 0% alatt "Lo"; és 69% között --. Ebben az üzemmódban a MAX, MIN, Data Hold alfunkciók nem működnek. A LOGIC-ból való kilépés előtt nyomja meg a RESET gombot, amire a "rdy" kiírásnak kell megjelenni. A MULTIMÉTER ÖSSZEKÖTÉSE SZÁMÍTÓGÉPPEL Kösse össze a műszer RS- interfész vezetékét (null modem kábel) a számítógép egyik soros interfészével. Kapcsolja be a műszert. A készülék minden RS- interfészes számítógéppel együttműködik, de a szállított szoftver csak IBM kompatibilis géphez jó. Installálás: tegye a lemezt a meghajtóba. Másolja a fájlokat a merevlemezre, vagy készítsen biztonsági másolatot. Nyomja meg az Enter-t. Ha a programot futás közben meg akarja szakítani, CTRL+BREAK-et nyomjon a számítógépen. Adatátvitel Amikor a multimétert bekapcsolta, az interfész üzemkész. A multiméter ekkor kész a 4 bites adatok átvitelére. Az átvitel indításához parancsot [D] kell küldeni a gépről a multiméterre. Az adatformátum 4 bit hosszúságú, a következő elrendezésben: BYTE 46789ABCDE. Pl. DC -,999 V CR. Pl. OHM,999MohmCR Programozási példa Basic-ben: ld. eredeti útm. Adatok: Átviteli sebesség 00 baud kód 7 bites ASCII paritás nincs stop bit Karbantartás A pontosság megőrzéséhez a multimétert évente hitelesíteni kell. Biztosíték csere: ld. az üzembe helyezés és a műszaki adatok pontokat. Tisztítás: antisztatikus, száraz puha ruhával. Ne használjon széntartalmú vagy benzines, alkoholos stb. oldószert.

6 Műszaki adatok A mérőállomás általános adatai Hálózati feszültség 0/0/0-40VAC, 0/60Hz feszültségváltóval állítható Teljesítményfelvétel kb. 0VA Hálózati biztosíték 40V-ra T A/0V (lomha), 6x0 mm Tömeg kb., kg Méret, vezeték és kihajtott 80x8x70 mm lábak nélkül A frekvenciamérő adatai A csatorna Hz 00MHz B csatorna Hz 00MHz C csatorna 00MHz,GHz Bemeneti impedancia A és B csat.: Mohm II 00pF C csat.: 0 ohm Bemeneti érzékenység A és B: 70mVrms, C: mvrms Max bemeneti szint A, B, C: Vrms Kijelzés felbontás Hz, 0Hz, 00Hz Kapuidő 0s, s, 00ms Standard időalap frekvencia: 0MHz; Stabilitás ppm (0 40 o C) LED kijelző 8 számjegyes LED, mértékegység jelzéssel Periódusmérés A és B csatorna 0, 0s, min. felbontás us 0,ps a kapuidőtől függően C csatorna 0, 0s, min. felbontás 0,ps a kapuidőtől függően Különbség mérés A-B min. felbontás 00Hz 00uHz a kapuidőtől és bemenőjeltől függően Összegzés A+B min. felbontás 00Hz 00nHz a kapuidőtől és bemenőjeltől függően Időintervallum mérés A->B 00ns 0s min. felbontás 00ns Túlcsordulás jelzés OVER A függvénygenerátor adatai Hullámformák sinus, négyszög, háromszög, ferde sinus, fűrész, pulzus, TTL jel Hz-0MHz (7 sáv); 0 0VDC (max.: +/-V) Frekvenciatartomány VCF szint Kimeneti impedancia 0ohm ±0%, 600 ohm ± 0%; Csatlakozás BNC Amplitúdó Vpp-0Vpp (terheletlenül) Vpp-0Vpp (0ohmon) Csillapító -0dB Frekvenciabeállítás átfogása 0: (min.) Szimmetria beállítási : v. nagyobb tartomány Offset (eltolás) állítás max. +/-0VDC Sinusjel, torzítás <% (00kHz), Amplitúdó hiba +/-0,dB Négyszögjel, szimmetriahiba ±% (khz-en), Fel- és lefutási idők: <0ns (khz-en); Háromszögjel, linearitási hiba <%, (<00kHz), <% (00kHz-MHz); <0% (MHz-0MHz) TTL-jel, fel- és lefutási idők szint Sweep (vobbulátor) frekvencia Vobbulátor idő lefutás <0ns (khz-en); min. V 0ms-s; lineáris/logaritmikus (kapcsolható) sávszélesség >00: sweep kim. (ext) = VCF bemenet A tápegység adatai A kimenet B kimenet C kimenet Kimenőfesz. 0-0V V fix V fix Kimenőáram 0-A A A Brummfesz. max. mv max. mv max. mv 0,%+mV 0,%+70mV 0,%+mV Szabályozás terhelésre Szabályozás hálózatra Áramhatárolás,A-ig,A (tip.) (visszahajló kar.) 0,%+mV 0,%+0mV 0,%+0mV,A (tip.) (visszahajló kar.) Kijelző LED-es kijelzés /-es LCD, világítással volt/amper áramhatárolás jelző LED bekapcsolás jelző LED bekapcsolás jelző LED A multiméter adatai Kijelző /4 LCD, max. kijelzés 999, polaritás jelzés Mérési sebesség 0 mérés/sec Bemeneti ellenállás 0Mohm Max. bemenőáram 0 A AC/DC Működési hőmérséklet o C, max. 7% rel. páratart. Raktározási hőmérséklet o C, max. 80% rel. páratart. Referencia hőmérséklet +/- o C (garantált pontossághoz) Tápellátás 9 V telep [6F v. NEDA 604] Biztosíték 400mA és ez alatti F (gyors) 800mA/0V tartományhoz 0A-es tartományhoz F (gyors) 0A/0V Pontosság: A ±%-ban megadott érték a leolvasott értékre vonatkozik, + digit hiba; referencia hőmérsékleten, évenkénti hitelesítés mellett; perc melegedés után. Üzemmód Méréshatár Pontosság Felbontás +/-(%+digit) % dig. Egyenfesz. 400mV 4 V 40V 400V 0, 00uV mv 0 mv 00 mv 000V 0, V Váltófesz. Valódi eff. é. crestfaktor Egyenáram Váltóóáram Valódi eff. é. crestfaktor Ellenállás 400mV 4 V 40V 400V 70V, Váltófesz.frekvencia: mvtart.40v: 40-0kHz 400V-70V: 40Hz khz 40 ma 400 ma 4 A 0 A 40 ma 400 ma 4 A 0 A 0,8,,,, Váltó.frekvencia: 40mA.400mA: 40Hz-0kHz 4A, 0A: 40Hz khz 400 Ω 4 kω 40 kω 400 kω 4 MΩ 0, 00uV mv 0 mv 00 mv V 0 ua 00 ua ma 0 ma 0 ua 00 ua ma 0 ma 0, Ω Ω 0 Ω 0, kω kω 40 MΩ 0 kω Kapacitás 4 nf 40 nf 400 nf 4 uf 40 uf 400 uf pf 0 pf 00 pf nf 0 nf 00 nf Induktivitás 40 mh 400 mh uh 00 uh Folytonosság vizsgálat: 0ohm alatti ellenállásnál hangjelzés; mérőfeszültség max. V. Maximális bemeneti mennyiségek, védelem a multiméterhez Feszültség 000V DC, 70VACrms Áram 0A AC/DC A tartományban 400mA AC/DC ma tart. fesz. max. 0V Ellenállás 40Mohm, védelem 0VAC/DC Folytonosság védelem 0VAC/DC Logika mérés védelem 0VAC/DC Kapacitásmérés 400uF Induktivitás mérés 400mH 6

7 Figyelem: a kapacitás- és induktivitás mérésnél nincsen védelem túlterhelés vagy túl nagy feszültség ráadása esetére; életveszély! 7

Pontosság. időalap hiba ± 1 digit. Max. bemeneti fesz.

Pontosság. időalap hiba ± 1 digit. Max. bemeneti fesz. Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: (061) 302-3588 Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) 319-0250 Függvénygenerátor, FG-8202 Rend.sz.: 12 31 13 Az útmutatóban foglaltaktól
