1 Kezelői kézikönyv Tömör tögép VP 1340 VP1340W VP 1340W-L VP 1340W-LL VP1550 VP1550W hu H U

2 Copyright üzenet Copyright 2010.; tulajdonosa a Wacker Neuson Corporation. Minden jog fenntartva, ideértve a másolási és forgalmazási jogokat is. Ezt a kiadványt a gép eredeti vásárlója fénymásolhatja. A Wacker Neuson Corporation elõzetes írásbeli engedélye nélkül a reprodukálás minden más fajtája tilos. A kiadványnak a Wacker Neuson Corporation által nem engedélyezett bármifajta reprodukciója vagy forgalomba hozatala kimeríti az érvényes szerzõi jogok megsértésének fogalmát. Ennek elkövetése jogi következményeket von maga után. Védjegyek Az ebben a kézikönyvben hivatkozott valamennyi védjegy a felsorolt cégek tulajdona. Gyártó Wacker Neuson Manila Incorporated Lot 2,Blk 1 Phase 3, PEZA Drive, First Cavite Industrial Estate, Brgy. Langkaan Dasmariñas, Cavite, Philippines Tel: +63-(0) Fax: +63-(0) Az utasítások fordított változata A jelen Kezelõi kézikönyv az eredeti utasítások fordítását tartalmazza. A jelen Kezelõi kézikönyv eredeti nyelve az amerikai angol.

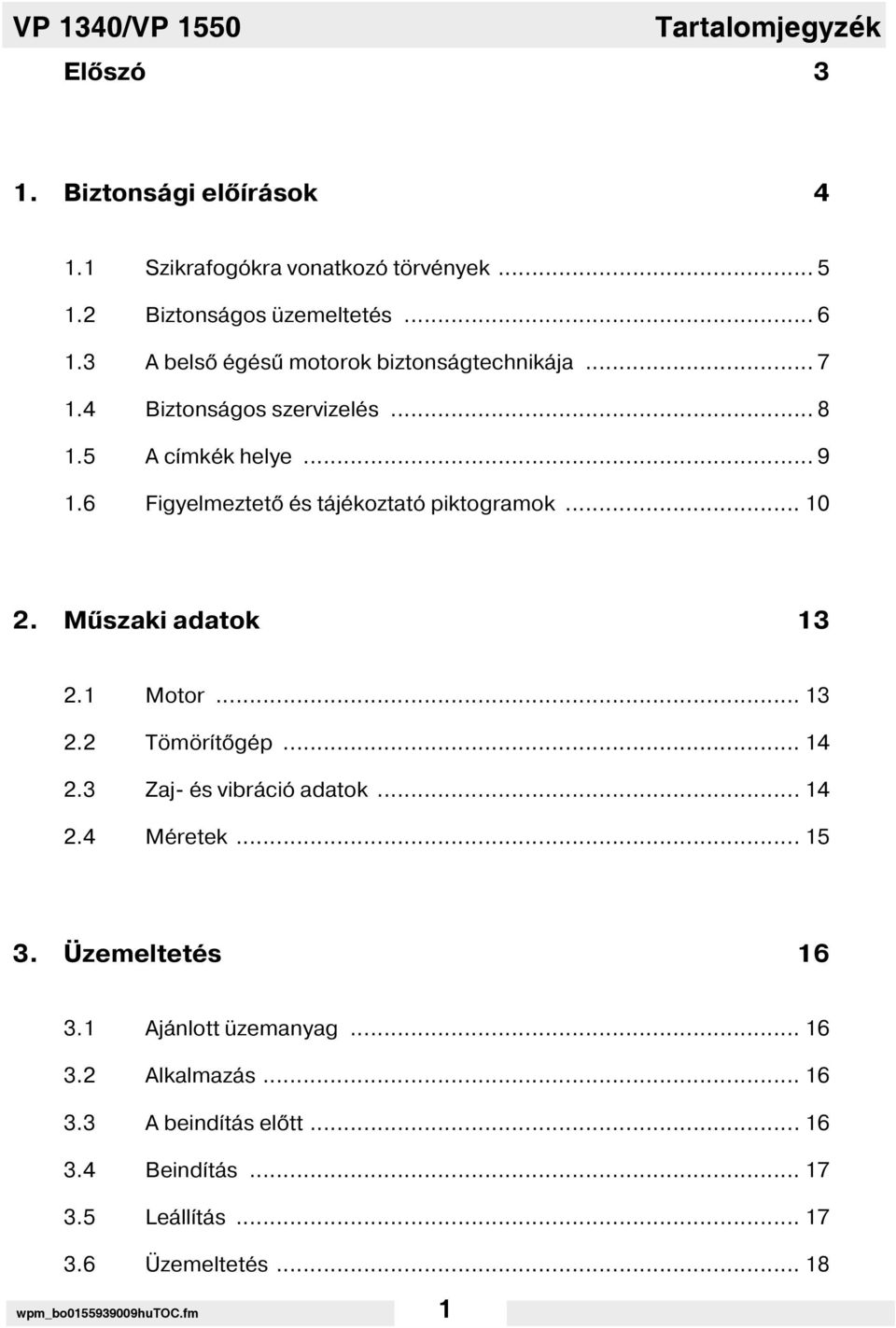

3 VP 1340/VP 1550 Tartalomjegyzék El szó 3 1. Biztonsági el rások Szikrafogókra vonatkozó törvények Biztonságos üzemeltetés A bels égésű motorok biztonságtechnikája Biztonságos szervizelés A c mkék helye Figyelmeztet és tájékoztató piktogramok Műszaki adatok Motor Tömör t gép Zaj- és vibráció adatok Méretek Üzemeltetés Ajánlott üzemanyag Alkalmazás A beind tás el tt Beind tás Leáll tás Üzemeltetés wpm_bo hutoc.fm 1

4 Tartalomjegyzék VP 1340/VP Karbantartás Tervszerű karbantartási program Gyújtógyertya Leveg szűr Motorolaj A motor fordulatszámának beáll tása Tiszt tó üzemanyag szuro Gépsz j A gerjeszt kenése A tömör t gép tiszt tása A gép emelése A gép száll tása Tárolás Hibaelhár tás wpm_bo hutoc.fm 2

5 El szó El szó Ez a kézikönyv ennek a Wacker Neuson modellnek a biztonságos üzemeltetésével és karbantartásával kapcsolatos információkat tartalmazza. Az Ön biztonsága és védelme érdekében, gondosan olvassa el, jegyezze meg és tartsa be a kézikönyv biztonsági intézkedéseit. Ez a kézikönyv, vagy ennek a másolata, mindig a géppel legyen. Ha ez a kézikönyv elveszne vagy, ha még egy példány másolat kell, kérem forduljon a Wacker Neuson Corporation-hoz. Ezt a gépet a kezel biztonságának a figyelembevételével terveztük és gyártottuk; mégis veszélyes lehet, ha helytelenül üzemeltetik vagy tartják karban. Az üzemeltetési utas tásokat pontosan tartsa be! Ha bármilyen kérdése van ennek a gépnek az üzemeltetésével vagy szerv zelésével kapcsolatban, kérjük vegye fel a kapcsolatot a Wacker Neuson Corporation-nal. Ezt a kézikönyvet a kiadása idején gyártásban lév gépek alapján rtuk és a benne lév információ ezekre vonatkozik. A Wacker Neuson Corporation fenntartja a jogát, hogy az információ bármely részét, minden külön értes tés nélkül, megváltoztassa. Minden jog fenntartva, különösen a másolás és a forgalombahozatal joga. Copyright 2010 Wacker Neuson Corporation. Ezt a kiadványt, vagy annak részeit, bármilyen módon másolni, legyen az elektronikus vagy mechanikus másolás, beleértve a fénymásolást, a Wacker Neuson Corporation kifejezett rásbeli engedélye nélkül, tilos! Bármilyen olyan másolás vagy forgalombahozatal, melyet a Wacker Neuson Corporation nem engedélyezett, szerz i jogbitorlás és elkövet i ellen az eljárást megind tjuk. Kifejezetten fenntartjuk, minden külön értes tés nélkül is, a gépeink fejlesztésére és biztonságuk fokozására irányuló műszaki módos tások jogát. wc_tx000001hu.fm 3

6 Biztonsági el rások VP 1340/VP Biztonsági el rások Ez az útmutató a VESZÉLY, VIGYÁZAT, FIGYELEM, ÉRTESÍTÉS, és MEGJEGYZÉS felh vásokkal ellátott el rásokat tartalmaz. Ezeket az el rásokat a személyi sérülések, a berendezés károsodásának valamint helytelen működésének elkerülése érdekében be kell tartani. This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this symbol to avoid possible injury or death. VESZÉLY A VESZÉLY felirat veszélyes helyzetet jelent, amely az el rás be nem tartása esetén halálhoz vagy súlyos sérüléshez vezet. VIGYÁZAT A VIGYÁZAT felirat veszélyes helyzetet jelent, amely az el rás be nem tartása esetén halálhoz vagy súlyos sérüléshez vezethet. FIGYELEM A FIGYELEM felirat veszélyes helyzetet jelent, amely az el rás be nem tartása esetén kisebb, vagy mérsékelt sérüléshez vezethet. FIGYELMEZTETÉS: A biztonsági riasztási jel nélkül a FIGYELMEZTETÉS felirat helyzetet jelent, amely, ha el nem kerülik, anyagi kárt eredményezhet. Megjegyzés: Kiegész t információkat tartalmaz a fontos munkafolyamatokról wpm_si000317hu.fm 4

7 VP 1340/VP Szikrafogókra vonatkozó törvények Biztonsági el rások Megjegyzés: Az állami közegészségügyi és biztonsági törvények és Az állami er forrásokról szóló törvény rendelkezései szerint meghatározott munkavégzési területeken kötelez a szikrafogó használata a szénhidrogén tüzel anyagú, bels égésű motorokon. A szikrafogó rendeltetése a kipufogógázzal együtt keletkez szikrák és lángok távozásának megakadályozása. Az ilyen célú szikrafogókat az Egyesült Államok Erdészeti F igazgatósága min s ti és értékeli (United States Forest Service). A szikrafogókra vonatkozó helyi szabályozások tekintetében forduljon a motor forgalmazójához vagy helyi egészségügyi és munkavédelmi el adóhoz. wpm_si000317hu.fm 5

8 Biztonsági el rások VP 1340/VP Biztonságos üzemeltetés A készülék biztonságos üzemeltetéséhez a gép ismerete és begyakorlott kezelése szükséges. A helytelenül vagy gyakorlatlan személyzet által üzemeltetett gép veszélyforrássá válhat. Figyelmesen olvassuk el a jelen kezelési útmutatóban és a motor kezelési útmutatójában található kezelési utas tásokat és ismerkedjünk meg a kezel elemek elhelyezkedésével és megfelel használatukkal. Csak vizsgázott gépkezel vezesse a gépet SOHA ne engedje, hogy bárki megfelel betan tás nélkül üzemeltesse ezt a berendezést. A berendezést üzemeltet személyeknek ismerniük kell az azzal járó kockázatokat és veszélyeket SOHA NE érintse meg a kipufogót, a motor hengerét vagy a hűt bordákat, mert égési sérüléseket szenvedhet. Ezek a területek forrók, és égéseket okozhatnak SOHA ne használjon olyan tartozékokat és szerelvényeket, amelyeket nem a Wacker Neuson ajánlott. A berendezés károsodása, vagy személyi sérülés következhet be SOHA ne üzemeltesse a gépet éksz jvéd burkolat nélkül. A szabadon futó éksz j és a tárcsák veszélyt jelentenek, amelyek súlyos sérüléseket okozhatnak SOHA ne járassa a gépet felügyelet nélkül MINDIG biztos tsa, hogy a kezel ismerje a megfelel biztonságtechnikai óvintézkedéseket és üzemelési eljárásokat, miel tt a gépet használná MINDIG viseljen véd ruházatot a berendezés üzemelésekor Pl. a véd szemüvegek, vagy biztonsági szemüvegek védik a szemet a szétrepül darabkák ellen MINDIG zárja el az üzemanyagszelepet az azzal ellátott motorokon, ha a gépet nem használják MINDIG tárolja a berendezést megfelel módon, ha azt nem használják. A berendezést tiszta, száraz helyen, gyermekek el l elzárva kell tárolni A gépet MINDIG az összes biztonsági berendezéssel és elemmel együtt használja. NE módos tsa vagy hatástalan tsa a biztonsági eszközöket. NE használja a gépet, ha bármelyik biztonsági elem hiányzik vagy működésképtelen Az üzemeltetés megkezdése el tt MINDIG olvassuk el, értsük meg és kövessük a kezelési útmutatóban foglaltakat. VIGYÁZAT wpm_si000317hu.fm 6

9 VP 1340/VP A bels égésű motorok biztonságtechnikája Biztonsági el rások A bels égésű motorok külön veszélyt jelentenek üzemeltetésük és üzemanyaggal való feltöltésük közben. Olvassa el és tartsa be a motor gépkönyvében lev figyelmeztet utas tásokat és a következ biztonságtechnikai útmutatásokat. A figyelmeztetések és biztonságtechnikai útmutatások be nem tartása súlyos sérülést vagy halált eredményezhet NE üzemeltesse a gépet bels térben vagy zárt helyeken, mint pl. mély gödörben, hacsak nem áll rendelkezésre kielég t, elsz vó ventillátorokkal vagy töml kkel biztos tott szell zés. A motorból származó kipufogógázok mérgez szénmonoxid gázt tartalmaznak; a szénmonoxid belélegzése öntudatvesztést okozhat, és halálhoz vezethet Ne dohányozzon a gép üzemeltetése közben A motor üzemanyaggal való feltöltésekor dohányozni TILOS Meleg vagy működ motort üzemanyaggal feltölteni TILOS A motort ny lt láng mellett TILOS üzemanyaggal feltölteni A motor feltöltésekor az üzemanyagot TILOS kilöttyinteni NE üzemeltesse a motort ny lt láng közelében! Az üzemanyag tartályt MINDIG jó szell zésű helyen töltsük fel A feltöltés után a tanksapkát MINDIG vissza kell helyezni MINDIG ellen rizze, az üzemanyag-vezeték, a tanksapka és a tank épségét. Ne működtesse a gépet, ha szivárgást észlel, vagy ha a tanksapka vagy az üzemanyag vezetékek meglazultak. VESZÉLY wpm_si000317hu.fm 7

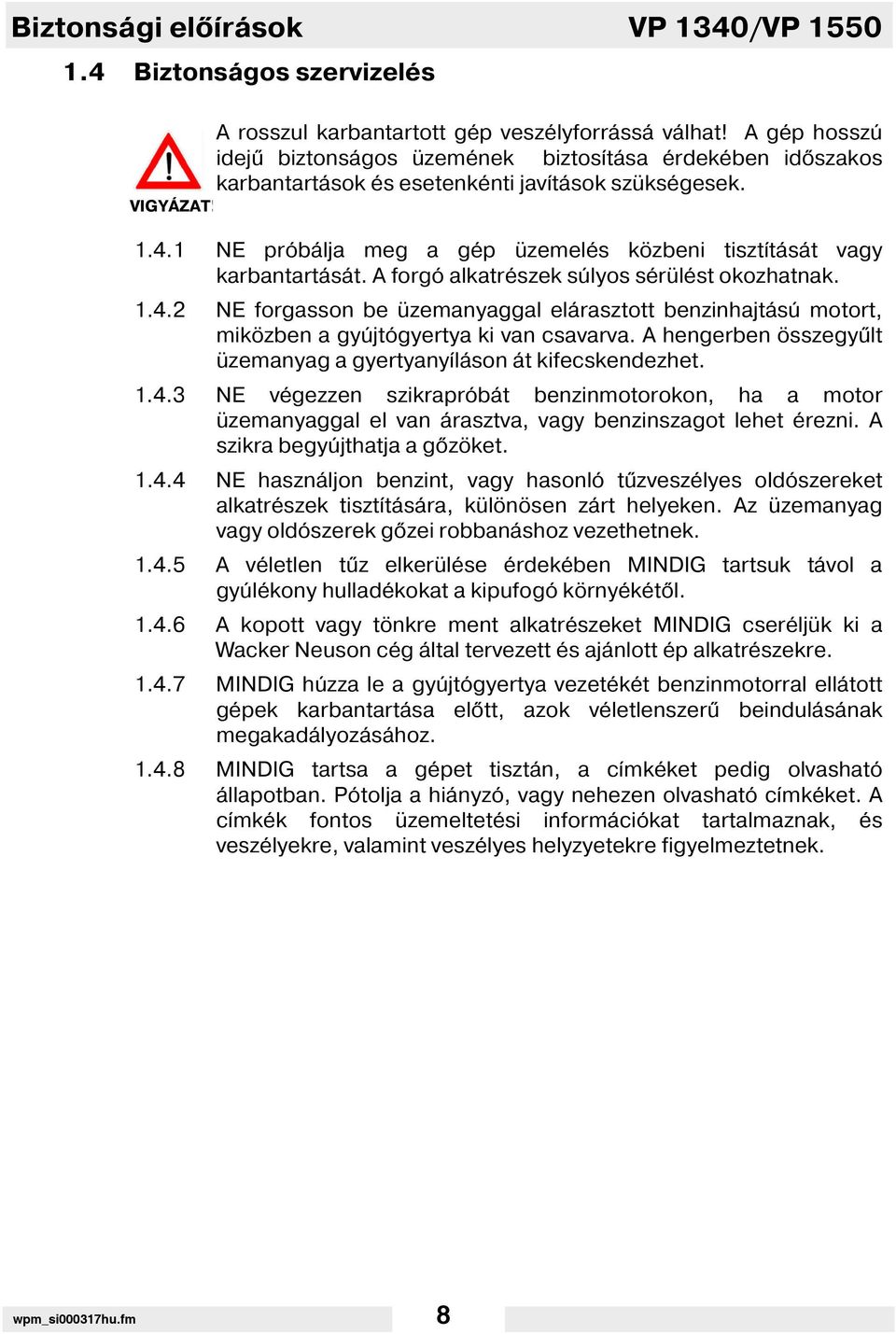

10 Biztonsági el rások VP 1340/VP Biztonságos szervizelés VIGYÁZAT! A rosszul karbantartott gép veszélyforrássá válhat! A gép hosszú idejű biztonságos üzemének biztos tása érdekében id szakos karbantartások és esetenkénti jav tások szükségesek NE próbálja meg a gép üzemelés közbeni tiszt tását vagy karbantartását. A forgó alkatrészek súlyos sérülést okozhatnak NE forgasson be üzemanyaggal elárasztott benzinhajtású motort, miközben a gyújtógyertya ki van csavarva. A hengerben összegyűlt üzemanyag a gyertyany láson át kifecskendezhet NE végezzen szikrapróbát benzinmotorokon, ha a motor üzemanyaggal el van árasztva, vagy benzinszagot lehet érezni. A szikra begyújthatja a g zöket NE használjon benzint, vagy hasonló tűzveszélyes oldószereket alkatrészek tiszt tására, különösen zárt helyeken. Az üzemanyag vagy oldószerek g zei robbanáshoz vezethetnek A véletlen tűz elkerülése érdekében MINDIG tartsuk távol a gyúlékony hulladékokat a kipufogó környékét l A kopott vagy tönkre ment alkatrészeket MINDIG cseréljük ki a Wacker Neuson cég által tervezett és ajánlott ép alkatrészekre MINDIG húzza le a gyújtógyertya vezetékét benzinmotorral ellátott gépek karbantartása el tt, azok véletlenszerű beindulásának megakadályozásához MINDIG tartsa a gépet tisztán, a c mkéket pedig olvasható állapotban. Pótolja a hiányzó, vagy nehezen olvasható c mkéket. A c mkék fontos üzemeltetési információkat tartalmaznak, és veszélyekre, valamint veszélyes helyzyetekre figyelmeztetnek. wpm_si000317hu.fm 8

11 VP 1340/VP A c mkék helye Biztonsági el rások wpmgr wpm_si000317hu.fm 9

12 Biztonsági el rások VP 1340/VP Figyelmeztet és tájékoztató piktogramok Ezen a Wacker Neuson gépen, ahol szükséges, nemzetközi piktogramokat alkalmaztunk. Ezeket a piktogramokat az alábbiakban ismertetjük: Piktogram Jelentése VIGYÁZAT! A berendezés üzemeltetése közben mindig viseljen szem - és fülvéd t. VIGYÁZAT! Forró felület! A gép zajszintje: db(a)-ban. VIGYÁZAT! Kézsérülés, ha elkapja a mozgó gépsz j. Mindig tegye vissza a gépsz jvéd t. FIGYELEM! Olvassa el, és jól értse meg a mellékelt üzemviteli kézikönyvet, miel tt ezt a gépet üzeelteti. Ennek elmulasztása az Ön és a mások megsebesüléséhez vezethet. FIGYELEM! Emelési pont. wpm_si000317hu.fm 10

13 VP 1340/VP 1550 Piktogram Jelentése Biztonsági el rások Gázadagoló kar: Tekn sbéka = Üresjárat vagy Lassú Nyúl = Teljes sebesség vagy Gyors VESZÉLY! A gépek szénmonoxidot bocsátanak ki. Csak jól szell zött helyen üzemeltesse. Olvassa el az üzemviteli kézikönyvet. Ne legyen szikra, láng, és éghet tárgy a gép közelében. Áll tsa le a motort, miel tt tankol. C mke-a gép t pusa. A c mke a gép t pusát jelzi. Company logo Company label Egy azonos tó lap tipussal, cikkszámmal, verzió - és gépszámmal minden gépen megtalálható. Az adatokat kérjük jegyezze le a lapról, amivel ezek a gép elvesztése ill. a lap sérülése esetén is rendelkezésre állnak. A tipus, a cikkszám, a verzió - és gépszám az alkatrészmegrendeléseknél, ill. a szerv zinformációknál állandóan szükségesek. wpm_si000317hu.fm 11

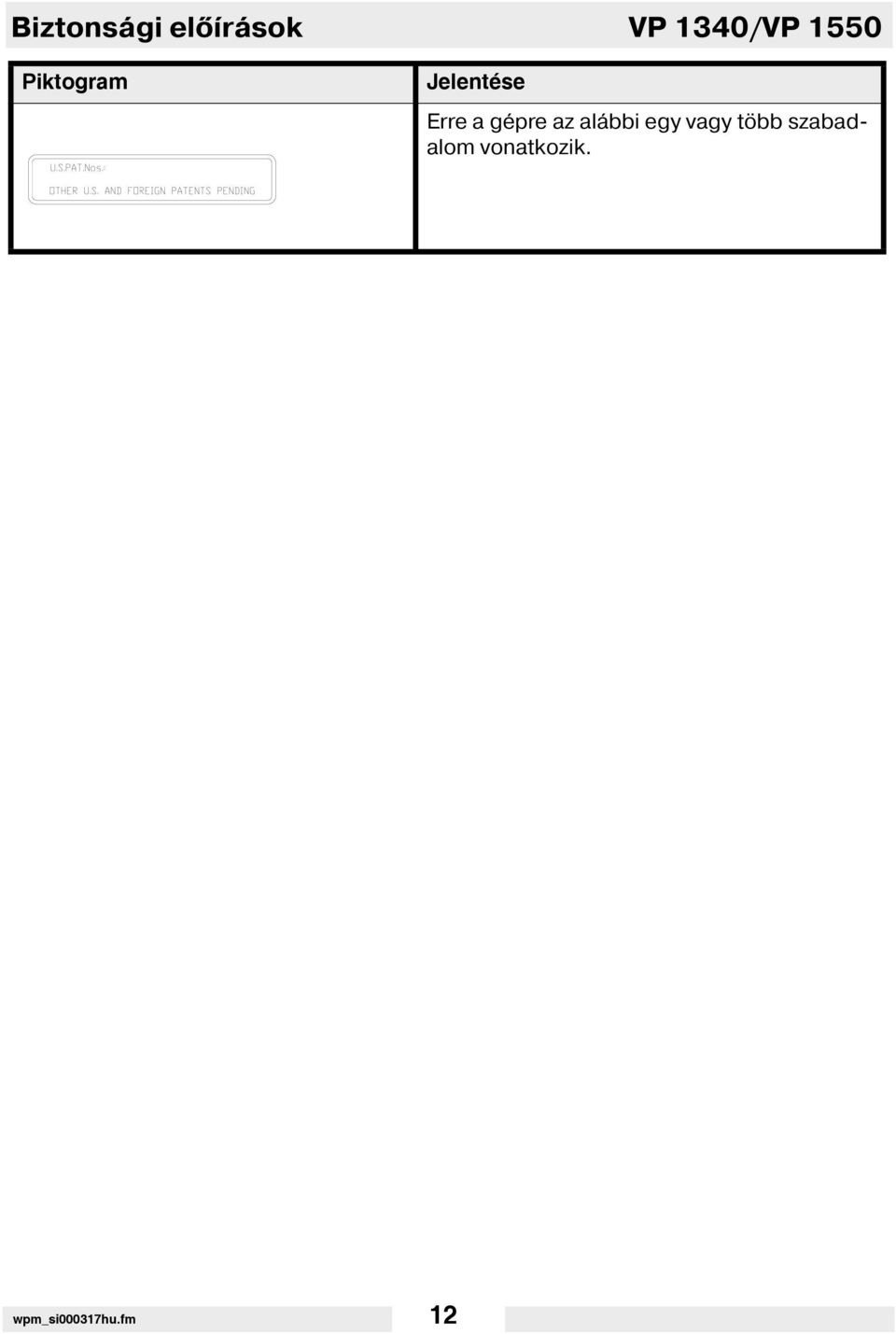

14 Biztonsági el rások VP 1340/VP 1550 Piktogram Jelentése Erre a gépre az alábbi egy vagy több szabadalom vonatkozik. wpm_si000317hu.fm 12

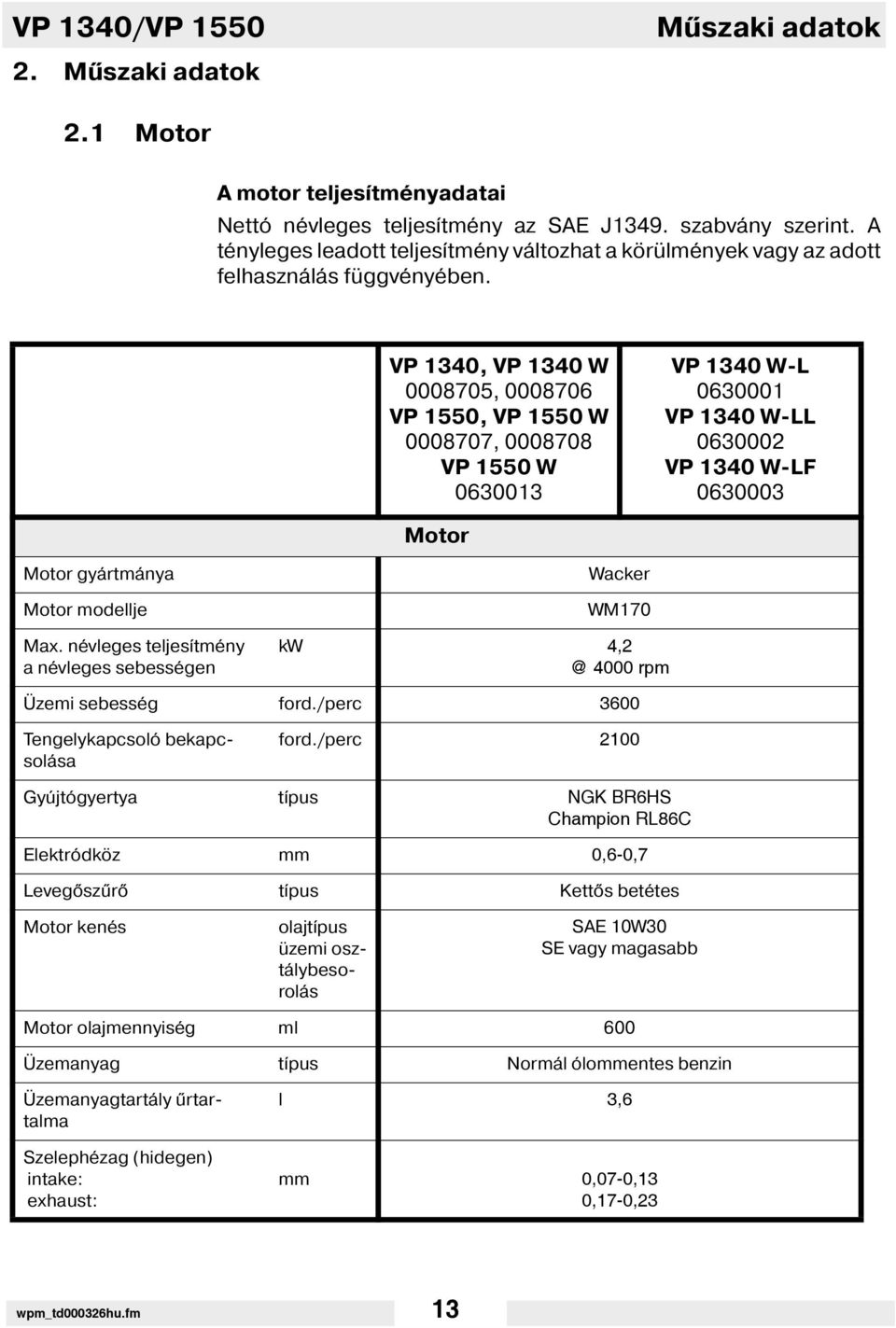

15 VP 1340/VP Műszaki adatok Műszaki adatok 2.1 Motor A motor teljes tményadatai Nettó névleges teljes tmény az SAE J1349. szabvány szerint. A tényleges leadott teljes tmény változhat a körülmények vagy az adott felhasználás függvényében. VP 1340, VP 1340 W , VP 1550, VP 1550 W , VP 1550 W VP 1340 W-L VP 1340 W-LL VP 1340 W-LF Motor Motor gyártmánya Motor modellje Max. névleges teljes tmény a névleges sebességen Wacker WM170 kw 4000 rpm Üzemi sebesség ford./perc 3600 Tengelykapcsoló bekapcsolása ford./perc 2100 Gyújtógyertya t pus NGK BR6HS Champion RL86C Elektródköz mm 0,6-0,7 Leveg szűr t pus Kett s betétes Motor kenés olajt pus üzemi osztálybesorolás SAE 10W30 SE vagy magasabb Motor olajmennyiség ml 600 Üzemanyag t pus Normál ólommentes benzin Üzemanyagtartály űrtartalma Szelephézag (hidegen) intake: exhaust: l 3,6 mm 0,07-0,13 0,17-0,23 wpm_td000326hu.fm 13

16 Műszaki adatok VP 1340/VP Tömör t gép VP 1340, VP 1340 W , VP 1340 W - L VP 1340 W - LL VP 1340 W - LF VP 1550, VP 1550 W , VP 1550 W Tömör t gép Üzemsúly kg VP 1340: 74 VP 1340W: 76 VP 1340W-L: 76 VP 1340W-LL: 76 VP 1340W-LF: 76 VP 1550: 83 VP 1550W: 86 V ztartály térfogata l 3,8 7,6 Gerjeszt fordulatszáma ford./éksz j 5800 ± 100 Gerjeszt kenése ml 240 Automata sebességváltóolaj Dexron III / Mercon, vagy azzal egyenértékû 2.3 Zaj- és vibráció adatok Az Európai Közösség 89/392 Gépel rásai, f paragrafusa szerint, az el rt zajadatok a következ ek: a gép zajszintje-ban (L WA ) = 108 db(a). a zajnyomásszint a kezel helyén (L pa ) : VP 1340 = 90 db(a), VP 1550 = 91 db(a). Ezeket a zajértékeket a zajteljesítményszinthez (L WA ) az ISO 3744 szerint, a kezelõ helyén fennálló zajnyomásszinthez (L pa ) pedig az ISO 6081 szerint határozták meg. Az EN ISO része szerint meghatározott súlyozott tényleges gyorsulási érték = 4,5 m/s 2. A zaj és vibrációs adatok megszerzésekor az egység zúzott kavicson üzemelt, névleges motorsebességgel. wpm_td000326hu.fm 14

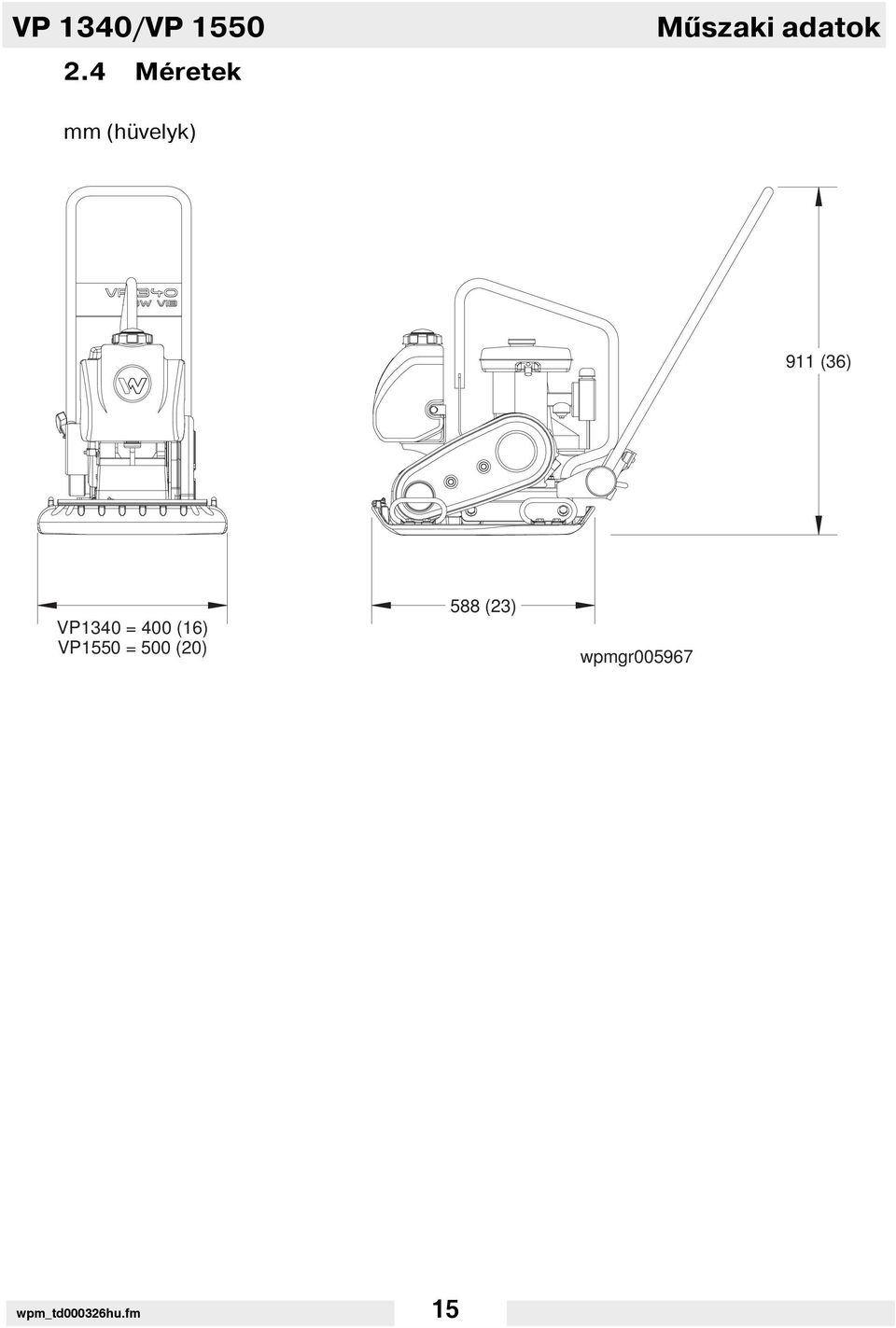

17 VP 1340/VP Méretek Műszaki adatok mm (hüvelyk) 911 (36) VP1340 = 400 (16) VP1550 = 500 (20) 588 (23) wpmgr wpm_td000326hu.fm 15

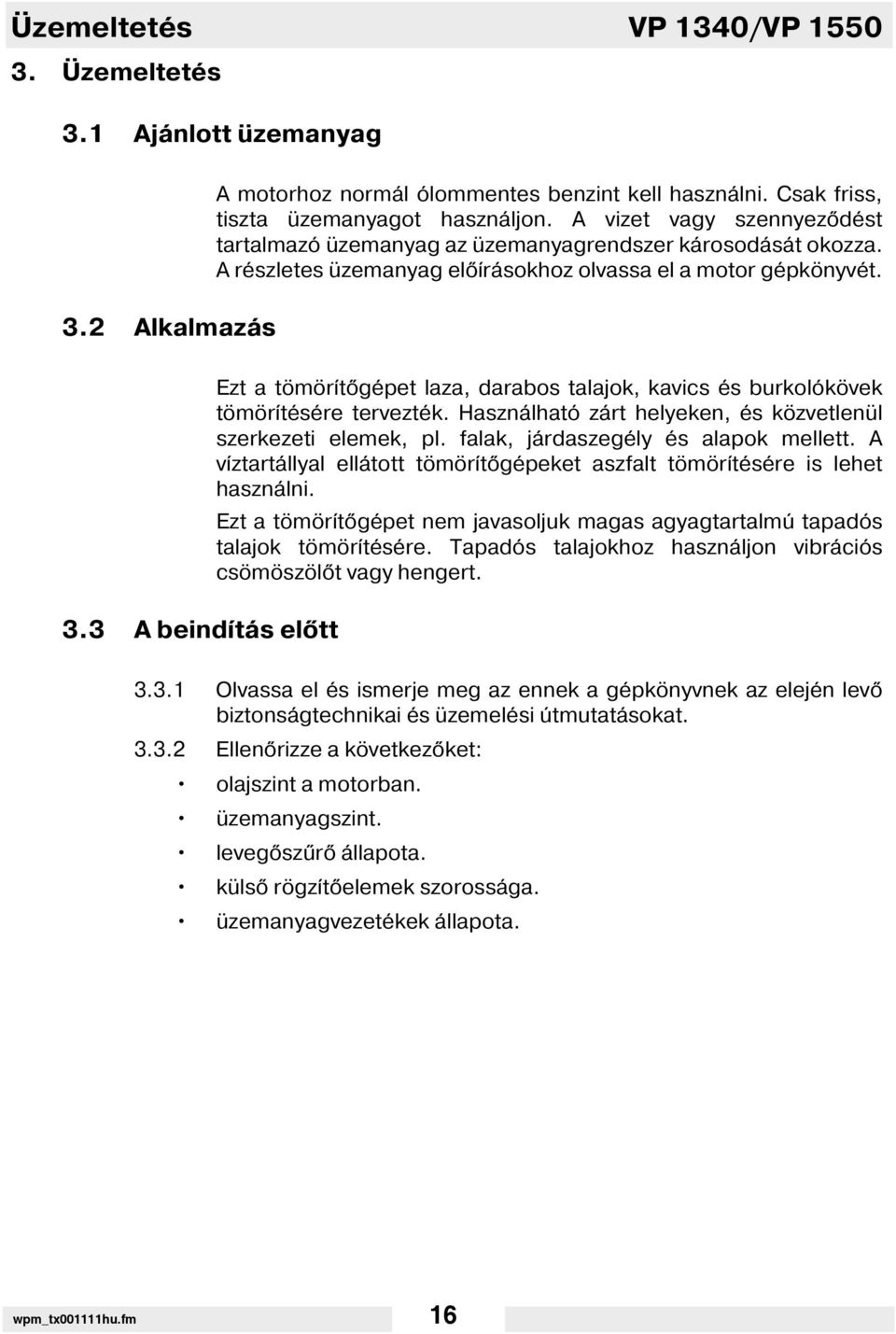

18 Üzemeltetés VP 1340/VP Üzemeltetés 3.1 Ajánlott üzemanyag 3.2 Alkalmazás A motorhoz normál ólommentes benzint kell használni. Csak friss, tiszta üzemanyagot használjon. A vizet vagy szennyez dést tartalmazó üzemanyag az üzemanyagrendszer károsodását okozza. A részletes üzemanyag el rásokhoz olvassa el a motor gépkönyvét. 3.3 A beind tás el tt Ezt a tömör t gépet laza, darabos talajok, kavics és burkolókövek tömör tésére tervezték. Használható zárt helyeken, és közvetlenül szerkezeti elemek, pl. falak, járdaszegély és alapok mellett. A v ztartállyal ellátott tömör t gépeket aszfalt tömör tésére is lehet használni. Ezt a tömör t gépet nem javasoljuk magas agyagtartalmú tapadós talajok tömör tésére. Tapadós talajokhoz használjon vibrációs csömöszöl t vagy hengert Olvassa el és ismerje meg az ennek a gépkönyvnek az elején lev biztonságtechnikai és üzemelési útmutatásokat Ellen rizze a következ ket: olajszint a motorban. üzemanyagszint. leveg szűr állapota. küls rögz t elemek szorossága. üzemanyagvezetékek állapota. wpm_tx001111hu.fm 16

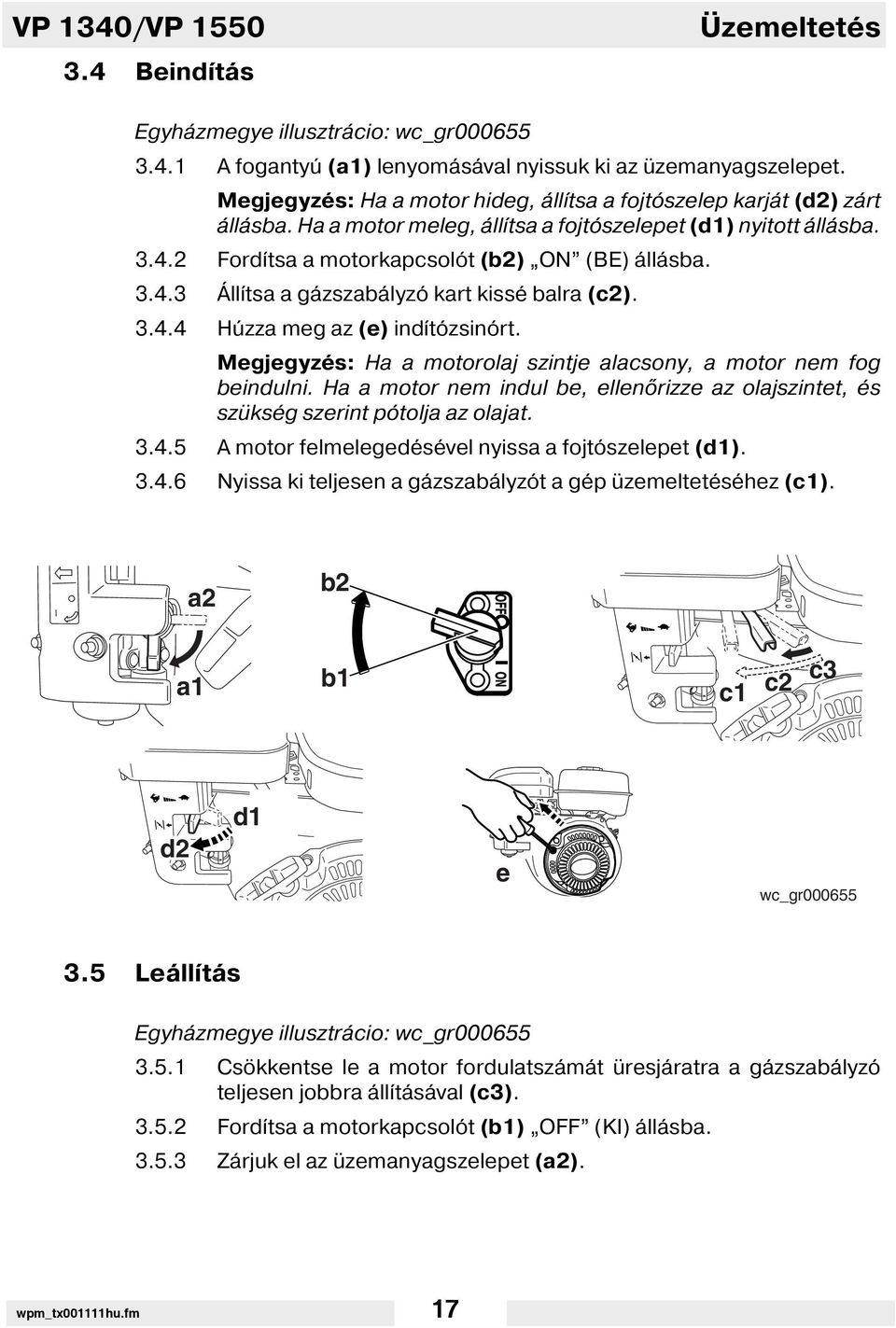

19 VP 1340/VP Beind tás Üzemeltetés Egyházmegye illusztrácio: wc_gr A fogantyú (a1) lenyomásával nyissuk ki az üzemanyagszelepet. Megjegyzés: Ha a motor hideg, áll tsa a fojtószelep karját (d2) zárt állásba. Ha a motor meleg, áll tsa a fojtószelepet (d1) nyitott állásba Ford tsa a motorkapcsolót (b2) ON (BE) állásba Áll tsa a gázszabályzó kart kissé balra (c2) Húzza meg az (e) ind tózsinórt. Megjegyzés: Ha a motorolaj szintje alacsony, a motor nem fog beindulni. Ha a motor nem indul be, ellen rizze az olajszintet, és szükség szerint pótolja az olajat A motor felmelegedésével nyissa a fojtószelepet (d1) Nyissa ki teljesen a gázszabályzót a gép üzemeltetéséhez (c1). a2 b2 a1 b1 c1 c2 c3 d2 d1 e wc_gr Leáll tás Egyházmegye illusztrácio: wc_gr Csökkentse le a motor fordulatszámát üresjáratra a gázszabályzó teljesen jobbra áll tásával (c3) Ford tsa a motorkapcsolót (b1) OFF (KI) állásba Zárjuk el az üzemanyagszelepet (a2). wpm_tx001111hu.fm 17

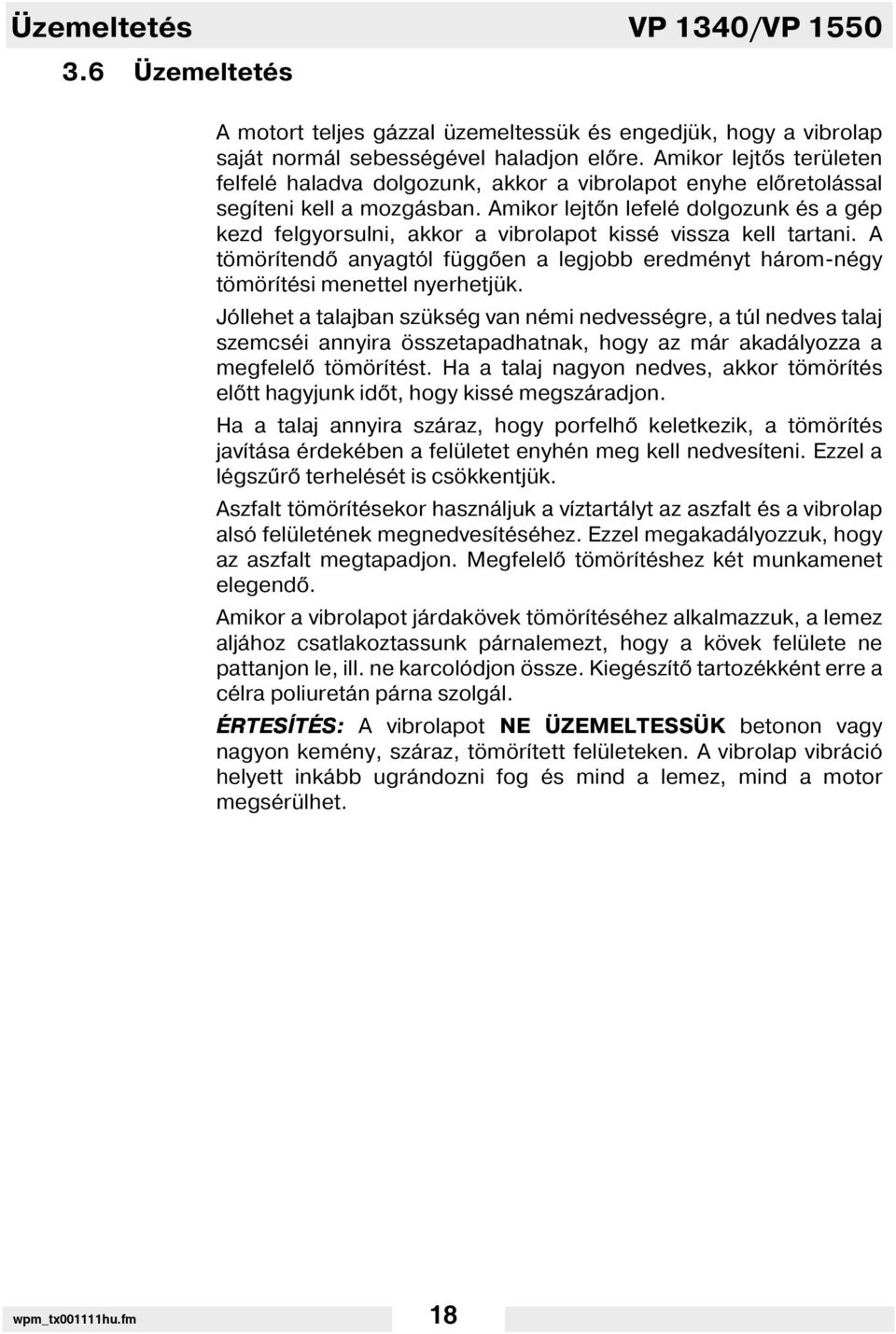

20 Üzemeltetés VP 1340/VP Üzemeltetés A motort teljes gázzal üzemeltessük és engedjük, hogy a vibrolap saját normál sebességével haladjon el re. Amikor lejt s területen felfelé haladva dolgozunk, akkor a vibrolapot enyhe el retolással seg teni kell a mozgásban. Amikor lejt n lefelé dolgozunk és a gép kezd felgyorsulni, akkor a vibrolapot kissé vissza kell tartani. A tömör tend anyagtól függ en a legjobb eredményt három-négy tömör tési menettel nyerhetjük. Jóllehet a talajban szükség van némi nedvességre, a túl nedves talaj szemcséi annyira összetapadhatnak, hogy az már akadályozza a megfelel tömör tést. Ha a talaj nagyon nedves, akkor tömör tés el tt hagyjunk id t, hogy kissé megszáradjon. Ha a talaj annyira száraz, hogy porfelh keletkezik, a tömör tés jav tása érdekében a felületet enyhén meg kell nedves teni. Ezzel a légszűr terhelését is csökkentjük. Aszfalt tömör tésekor használjuk a v ztartályt az aszfalt és a vibrolap alsó felületének megnedves téséhez. Ezzel megakadályozzuk, hogy az aszfalt megtapadjon. Megfelel tömör téshez két munkamenet elegend. Amikor a vibrolapot járdakövek tömör téséhez alkalmazzuk, a lemez aljához csatlakoztassunk párnalemezt, hogy a kövek felülete ne pattanjon le, ill. ne karcolódjon össze. Kiegész t tartozékként erre a célra poliuretán párna szolgál. ÉRTESÍTÉS: A vibrolapot NE ÜZEMELTESSÜK betonon vagy nagyon kemény, száraz, tömör tett felületeken. A vibrolap vibráció helyett inkább ugrándozni fog és mind a lemez, mind a motor megsérülhet. wpm_tx001111hu.fm 18

21 VP 1340/VP Karbantartás Karbantartás 4.1 Tervszerű karbantartási program Az alábbi táblázat tartalmazza az alapvet sim tógép- és motorkarbantartás adatait. A motor karbantartásával kapcsolatos további információk a motor gyártója által kiadott Üzemviteli gépkönyvben találhatóak. Amikor a berendezését leszáll tották, a motor Üzemviteli gépkönyvéb l kapott egy példányt. Napont a ind tás el tt Az els 20 minden üzemór a után Kéthetente vagy minden 50 üzemór a után Havont a vagy minden 100 üzemór a után Évente vagy minden 300 üzemór a után Ellen rizze az üzemanyagszintet. Ellen rizze a motorolajszintet. Vizsgálja meg az üzemanyagvezetékeket. Vizsgálja meg a leveg szűr t. Szükség esetén cserélje le. Ellen rizze a küls acélszerelvényeket. Ellen rizze és áll tsa be az éksz jakat. Tiszt tsa meg a leveg szűr betétjét. Ellen rizzük a vibrációs szerelvényeket sérülések szempontjából. Cserélje le a motorolajat. Tiszt tsa meg a hűt bordákat. Ellen rizze az üledékgyűjt edényt. Ellen rizze és tiszt tsa meg a gyújtógyertyát. Ellen rizze és áll tsa be a szelephézagot. Cserélje le a gerjeszt ken olaját. wpm_tx001112hu.fm 19

22 Karbantartás VP 1340/VP Gyújtógyertya Egyházmegye illusztrácio: wc_gr Szükség szerint tiszt tsa meg vagy cserélje le a gyújtógyertyát, biztos tva ezzel a helyes üzemelést. Lapozza fel a motor Üzemviteli gépkönyvét. A hangtomp tó nagyon felforrósodik üzem közben, és a motor leállása után még egy ideig forró is marad. Ne nyúljon a hangtomp tóhoz, am g forró. Megjegyzés: Lásd Műszaki adatok - Áll tsa be a szikraközt, Javasolt gyújtógyertya t pus Szerelje ki a gyújtógyertyát, és vizsgálja meg Ha a szigetel burkolat repedezett vagy csorba, cserélje ki a gyújtógyertyát. Tiszt tsa meg a gyújtógyertya elektródáit egy drótkefével Áll tsa be a szikraközt (a) Er sen csavarja be a gyújtógyertyát. ÉRTESÍTÉS: A kilazult gyújtógyertya nagyon er sen felhevülhet, s ez károsodást okozhat a motorban. VIGYÁZAT wpm_tx001112hu.fm 20

23 VP 1340/VP Leveg szűr Karbantartás Egyházmegye illusztrácio: wc_gr SOHA NE használjon benzint vagy más alacsony lobbanáspontú oldószert a légszűr tiszt tásához. Ezek az oldószerek tüzet, vagy robbanást okozhatnak. VIGYÁZAT! ÉRTESÍTÉS: SOHA NE üzemeltesse a motort légszűr nélkül, mert ez a motor súlyos károsodásához vezet. A döngöl gép kételemes leveg tiszt tóval van ellátva. Normális működési környezetben feltételek mellett, ezekeket az elemeket hetente egyszer kell tiszt tani. Nehéz, száraz és poros környezetben az elemeket naponta kell tiszt tani. Ha valamelyik szűr elem annyira tel t dik, hogy azt már nem lehet takar tani, cserélje ki Vegye le a légszűr fedelét (a). Egyenesen felfelé húzva távol tsa el a szűr szerelvényt. Lyukak vagy szakadások szempontjából ellen rizze mindkét betétet. Cserélje ki a sérült elemeket A habelemet (b) gyenge mosószerrel és melegv zzel mossuk át. Alaposan öbl tsük ki tiszta v zzel, majd hagyjuk megszáradni A pap relem (c) seg tségével óvatosan itassuk fel a szennyez déseket és a sűr tett leveg által kinyomott anyagokat. Ha a pap r szennyezett, cseréljük ki. a b c wc_gr wpm_tx001112hu.fm 21

24 Karbantartás VP 1340/VP Motorolaj Egyházmegye illusztrácio: wc_gr Az olajat még a motor meleg állapotában eresszük le. Megjegyzés: A környezet védelme érdekében a kifolyó folyadék összegyűjtéséhez helyezzünk a berendezés alá egy műanyag lapot és egy tartályt. Ezt a folyadékot a hatályos környezetvédelmi el rások szerint kezeljük Távol tsuk el az olajleereszt dugaszt (a) Hagyjuk kifolyni az olajat Helyezzük be a leereszt dugaszt Az olajtölt ny lás (b) seg tségével töltsük fel a motor forgóházát a n vópálcán (c) látható jelölésig. Az olajszint ellen rzéséhez ne csavarjuk be a n vópálcát. Az olaj mennyiségét és t pusát a Műszaki Adatok tartalmazzák Ha a forgóház megtelt, helyezzük vissza a n vópálcát.? a > = M? C H & % wc_gr A motor fordulatszámának beáll tása Egyházmegye illusztrácio: wc_gr Áll tsuk be a teljes fordulatot, ± 100 ford / perc (rpm). A motor fordulatának szabályozása: Az elmozdulás elkerülése érdekében helyezze a gépet egy gumipárnára Ind tsa be a motort, és hagyja melegedni egy percig Csavarjuk az (a) gázadagoló ütközocsavart befelé a sebesség csökkentéséhez, és kifelé annak növeléséhez. A fordulatszám mérése elott ellenorizzük, hogy a gázadagoló érintse az ütközocsavart. ÉRTESÍTÉS: A vibrólapnak a Muszaki Adatokban feltüntetett sebességnél nagyobb értékkel történo üzemeltetése esetén mind a vibrólap mind pedig a motor károsodhat. wpm_tx001112hu.fm 22

25 VP 1340/VP Tiszt tó üzemanyag szuro Karbantartás Egyházmegye illusztrácio: wc_gr Ahhoz, hogy kivegye a v zet és a sarat, zárja le az üzemanyag csapot és vegye ki az üzemanyag csészét Ellenor zze le ha az üzemanyag (a) csészében van-e v z és sár Miután kivette a v zet és a sarat, mossa meg az üzemanyag csészét petróleummal vagy benzinnel Figyelmesen szerelje vissza, hogy kerülje el az kiszivárgást. wpm_tx001112hu.fm 23

26 Karbantartás VP 1340/VP Gépsz j Egyházmegye illusztrácio: wpmgr Új berendezés, illetve hajtósz jcsere esetén 20 üzemóra után ellen rizze a hajtósz j feszességét. 50 üzemóra után minden esetben ellen rizze a hajtósz jat. A hajtósz j szabályozása: Laz tsa meg a sz jvéd pajzson található két csavart (a), majd távol tsa el a pajzsot oly módon, hogy a csavarok maradjanak a pajzsban Laz tsa meg a motort a konzolhoz er s t négy anyát (b), majd laz tsa meg azt a csavart (c), amely a pajzsot rögz ti a konzolhoz A hajtósz j fesz téséhez mozgassa a motort hátrafelé (a kar irányába), illetve a laz tásához el re A sz jat úgy áll tsa be, hogy ha a két csiga között, középen megnyomja a hajtósz jat, a behajlása ne legyen több, mint mm (d) Gy z djön meg róla, hogy a kuplung csiga (f) és a meghajtó csiga (e) egyvonalban van. Az egyenes élet támassza a meghajtó csigának (e) és forgassa el a motort adiig, am g a két csiga párhúzamos A berendezés összeszerelésekor az anyákat és a csavarokat legfeljebb 20,5 Nm nyomatékkal húzza meg. f a b e c d wpmgr wpm_tx001112hu.fm 24

27 VP 1340/VP A gerjeszt kenése Karbantartás Egyházmegye illusztrácio: wpmgr A gerjeszt szerelvény csapágyai nagy sebességgel forognak és a kenésük szóró olajozással történik. Ezért fontos, hogy ügyeljen a gerjeszt egység olajszintjére, illetve a rendszeres olajcserére. 50 üzemóra elteltével mindig ellen rizze az olajszintet. Az olajszint ellen rzéséhez helyezze a lemezt egy sima, v zszintes felületre. Távol tsa el a cs dugót (a) és a szigetel gyűrűt (b). Az olaj szintjének el kell érnie a cs dugó menetét. Szükség esetén töltse fel az olajat a megfelel szintre. Cserélje az olajat 300 üzemóra után. Az olaj leengedése: Távol tsa el a dugót (a), majd billentse meg lemezt. Megjegyzés: A környezet védelme érdekében helyezzen a berendezés alá egy műanyag ter t t és egy tartályt, hogy felfoghassa a berendezésb l kifolyó folyadékot. A folyadékot a környezetvédelmi el rások szerint kezelje. Helyezze a lemezt egy sima felületre, majd a tölt ny láson öntsön be körülbelül olajat, hogy az olajszint elérje a cs dugó menetét. Lásd Műszaki Adatok. ÉRTESÍTÉS: NE töltse túl a berendezést. A túl sok olaj csökkentheti a gerjeszt teljes tményét és káros thatja a hajtósz jat. a b wpmgr A tömör t gép tiszt tása Használat után tiszt tsa meg a tömör t gépet a motorkonzol alatt összegyűlt földt l, kövekt l és sártól. Ha a tömör t gépet poros területen használják, ellen rizze a motorhenger hűt bordáit, hogy nem gyűlt-e össze rajtuk vastag porréteg. A motor túlhevülésének elkerülése érdekében a motorhenger hűt bordáit tisztán kell tartani. wpm_tx001112hu.fm 25

28 Karbantartás VP 1340/VP A gép emelése Egyházmegye illusztrácio: wpmgr A gép tömegét lásd az Műszaki adatok c mű fejezetben. A gép kézzel történ felemelése: Áll tsa le a motort H vjon seg tséget, és tervezzék meg az emelést. Az égési sérülések és a tűzveszély elkerülése érdekében hagyja a motort lehűlni száll tás, vagy bels téri tárolás el tt. Ford tsa az üzemanyagszelepet zárt állásba, és tartsa a motort v zszintes helyzetben az üzemanyag kifolyásának megakadályozása érdekében A gépet az emel füleknél (a) és (b) fogja meg. Megjegyzés: A VP1340 t pusnál nem található bal els emel fül (a). Fogja két kézzel a (b) emel fület A gépet az ábrán látható módon kell megemelni. VIGYÁZAT A hátsérülések elkerülése végett az emelés során álljon biztos lábbal egyenletes talajon, lábait egymástól vállszélességnyi távolságban tartva. Tartsa fejét felemelve, a hátát pedig egyenesen. A berendezés géppel történ emelése: ÉRTESÍTÉS: Az emelés el tt gy z djön meg róla, hogy az emel szerkezet biztonságosan elb rja majd a gép súlyát. A gép tömegét lásd az Műszaki adatok c mű fejezetben Akassza rá a kampót, kábelt vagy hevedert a gépre az ábrázolt módon, és emelje azt szükség szerint. ÉRTESÍTÉS: NE emelje fel a rezg lemezt az irány tó fogantyúval. A rezg lemez megcsúszhat és leeshet. VIGYÁZAT c CAUTION VORSICHT PRECAUTION PRECAUCION a b wpmgr wpm_tx001112hu.fm 26

29 VP 1340/VP A gép száll tása Karbantartás Egyházmegye illusztrácio: wpmgr Az égési sérülések és a tűzveszély elkerülése érdekében hagyja a motort lehűlni száll tás, vagy bels téri tárolás el tt. VIGYÁZAT! Ford tsa az üzemanyagszelepet zárt állásba, és tartsa a motort v zszintes helyzetben az üzemanyag kifolyásának megakadályozása érdekében Száll tás esetén rögz tsük a berendezés leesésének, illetve felborulásának elkerülése érdekében rögz tsük a gépet a járműre. A gépet a járműhöz az ábrán jelzett pontokon rögz thetjük. wpmgr Tárolás Ha a vibrolapot 30 napnál hosszabb ideig tároljuk, akkor a következ feladatokat kell elvégezni: Távol tsuk el lemezr l a laza k zetet és szennyez dést Tiszt tsuk meg a motor hengerének hűt bordáit Tiszt tsuk meg vagy cseréljük ki a légszűr t Cseréljük ki a gerjeszt ben az olajat Cseréljük ki a motorolajat és a tároláshoz kövessük a motor kezelési útmutatójában foglaltakat Takarjuk le a lemezt és a motort tároljuk tiszta, száraz helyen wpm_tx001112hu.fm 27

30 Karbantartás VP 1340/VP Hibaelhár tás Probléma / Jelenség A tömör t gép nem veszi fel a teljes sebességet. Gyenge tömör tési hatás A motor üzemel, de nincs vibráció. A tömör t gép ugrál, vagy egyenetlenül tömör t. Ok/Elhár tás A motor gázszabályozója nincs teljesen nyitva. A gázszabályozó nincs helyesen beáll tva. A talaj túl nedves, a tömör t gép tapad. A tömör tés el tt várjon, am g a talaj megszárad. Laza vagy kopott, illetve csúszik a tárcsákon az éksz j. Áll tsa utána, vagy cserélje ki az éksz jat. Ellen rizze, hogy a motortartó csavarok szorosake. Szorulnak a gerjeszt csapágyak. Ellen rizze a gerjeszt állapotát, és annak olajszintjét. Pótolja vagy cserélje le az olajat. A leveg szűr el van t m dve a portól, ezzel lecsökkenti a motor teljes tményét. Tiszt tsa meg, vagy cserélje ki a leveg szűr t. A motor fordulatszáma túl alacsony. Ellen rizze a motor fordulatszámát fordulatszámmér vel. Áll tsa be, vagy jav tsa meg a motort, hogy az a megfelel fordulatszámon üzemeljen. Lásd a motor gépkönyvét. A motor gázszabályozója nincs nyitva. Laza vagy szakadt az éksz j. Áll tsa be, vagy cserélje ki. Meghibásodott a tengelykapcsoló. Ellen rizze, és szükség esetén cserélje ki a tengelykapcsolót. Túl alacsony a motor fordulatszáma. Ellen rizze a motor fordulatszámát. Túl sok olaj van a gerjeszt ben. Áll tsa be a megfelel olajszintet. A talaj felülete túl kemény. A lengéscsillap tó tartói kilazultak vagy sérültek. wpm_tx001112hu.fm 28
