1 Szerelési és karbantartási utasítás Tároló-vízmelegítő Logalux SF300/3 Szakemberek számára Szerelés és karbantartás előtt kérjük figyelmesen átolvasni (09/006) HU

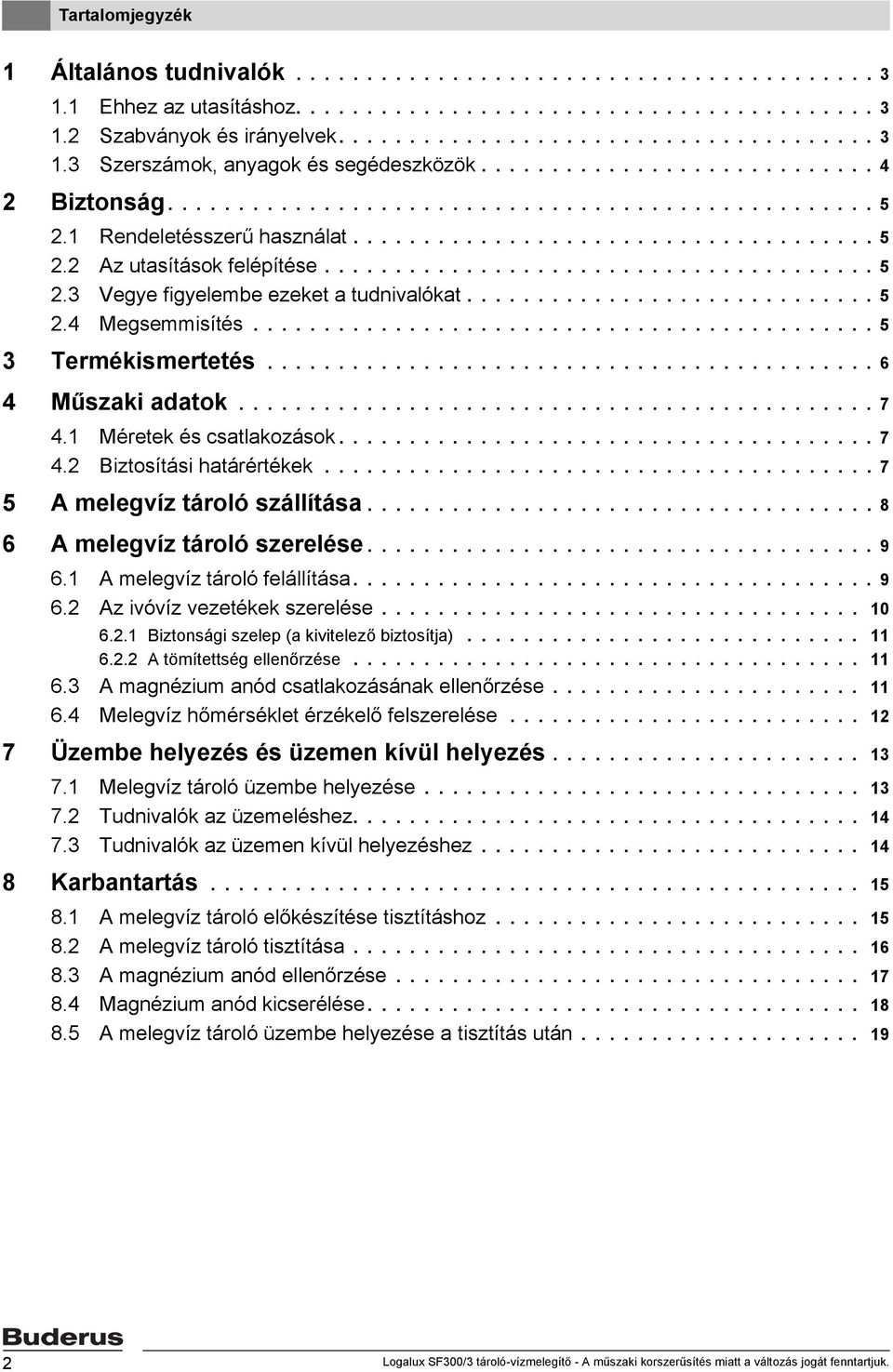

2 Tartalomjegyzék Általános tudnivalók Ehhez az utasításhoz Szabványok és irányelvek Szerszámok, anyagok és segédeszközök iztonság Rendeletésszerű használat Az utasítások felépítése Vegye figyelembe ezeket a tudnivalókat Megsemmisítés Termékismertetés Műszaki adatok Méretek és csatlakozások iztosítási határértékek A melegvíz tároló szállítása A melegvíz tároló szerelése A melegvíz tároló felállítása Az ivóvíz vezetékek szerelése iztonsági szelep (a kivitelező biztosítja) A tömítettség ellenőrzése A magnézium anód csatlakozásának ellenőrzése Melegvíz hőmérséklet érzékelő felszerelése Üzembe helyezés és üzemen kívül helyezés Melegvíz tároló üzembe helyezése Tudnivalók az üzemeléshez Tudnivalók az üzemen kívül helyezéshez Karbantartás A melegvíz tároló előkészítése tisztításhoz A melegvíz tároló tisztítása A magnézium anód ellenőrzése Magnézium anód kicserélése A melegvíz tároló üzembe helyezése a tisztítás után Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk.

3 Általános tudnivalók Általános tudnivalók. Ehhez az utasításhoz A jelen szerelési és karbantartási utasítás a Logalux SF300/3 tároló-vízmelegítő biztonságos és szakszerű szerelése, üzembe helyezése és karbantartása szempontjából fontos információkat tartalmaz. A szerelési- és karbantartási utasítás olyan szakemberek számára készült, akik képzettségük, tapasztalataik és ismereteik révén képesek a fűtési rendszerek szakszerű szerelésére. A Logalux SF300/3 tároló-vízmelegítőt a jelen dokumentumban melegvíz tárolónak nevezzük. A melegvíz tároló használatáról tájékoztassa az üzemeltetőt és hívja fel a figyelmet a biztonságtechnikai pontokra. Adja át helyszíni megőrzésre az üzemeltetőnek a fűtési rendszer szerelési és karbantartási utasítását.. Szabványok és irányelvek Ez a termék felépítését, működési módját tekintve megfelel a rá vonatkozó európai irányelveknek, valamint a kiegészítő, nemzeti követelményeknek. A megfelelőségét a CE jelzés tanúsítja. A megfelelőségi nyilatkozat a internet címen a rendelkezésére áll vagy az illetékes uderus képviseletnél igényelhető. A fűtési rendszer szerelésére és az üzemeltetésre vonatkozó helyi előírásokat, irányelveket és szabványokat kérjük vegye figyelembe: Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk. 3

4 Általános tudnivalók Fűtő és használati melegvíz termelő berendezések telepítése és felszerelése DIN 988: Az ivóvíz szereléssel kapcsolatos műszaki szabályok (TRWI) DIN 4708: Központi vízmelegítő rendszerek DIN 4753, rész: Ivó- és üzemivíz hálózatokra kötött vízmelegítők és vízmelegítő rendszerek, követelmények, megnevezés, felszerelés és ellenőrzés DIN 8 380: VO ; Fűtési rendszerek és központi vízmelegítő rendszerek DIN 8 38: VO ; épületeken belüli gáz, víz, és szennyvíz szerelési munkák DVGW W 55: vízmelegítő és csővezeték rendszerek új berendezéseiben a baktérium tenyészetek kialakítását csökkentő műszaki rendszabályok Németország Elektromos csatlakozás DIN VDE 000: erős áramú berendezések kialakítása 000 V névleges feszültség értékig VDE 090: Elektromos berendezések fő potenciál-kiegyenlítése DIN 8 38 VO : Épületek elektromos kábel- és vezetékrendszerei Termékszabványok DIN 4753: vízmelegítők és vízmelegítő rendszerek ivó- és üzemivíz hálózatokhoz DIN 4753, rész: követelmények, megnevezések, felszerelés és ellenőrzés DIN 4753, 3. rész: vízmelegítők, és vízmelegítő rendszerek ivó- és üzemivíz hálózatokhoz, vízoldali korrózió védelem zomácozással, követelmények és ellenőrzés DIN 4753, 6 rész: vízmelegítő rendszerek ivó- és üzemivíz hálózatokhoz, katódos korrózióvédelem zománcozott acél tartályokhoz, követelmény és ellenőrzés DIN 4753, 8 rész: Max. 000 liter névleges űrtartalmú vízmelegítők hőszigetelése követelmények és ellenőrzés DIN EN 897: Vízellátási rendelkezés közvetett fűtésű, zárt tároló-vízmelegítők számára. tábl. A melegvíz tárolók szerelésére vonatkozó németországi szabályok VO: Építõipari szolgáltatásokra vonatkozó rendelet C rész: Építõipari szolgáltatások általános mûszaki szerzõdési feltételei (ATV).3 Szerszámok, anyagok és segédeszközök A melegvíz tárolók szereléséhez és karbantartásához a gáz- és vízszerelés területén alkalmazott alapvető szerszámokra van szükség. Ezeken kívül még célszerű: uderus kazánkocsi vagy feszítő hevederes kézikocsi uderus szállítóháló Nedves /száraz porszívó a tisztításhoz 4 Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk.

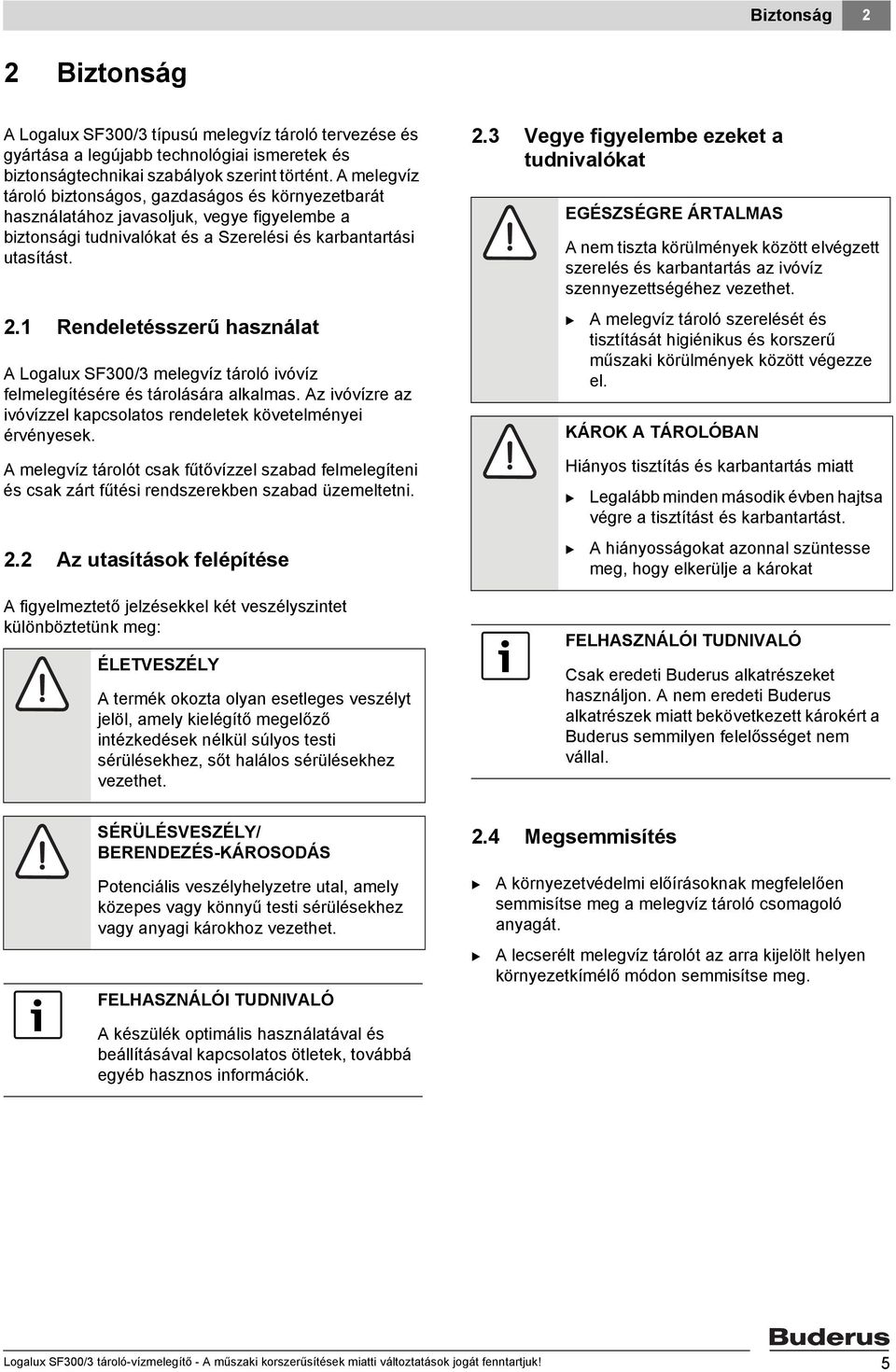

5 iztonság iztonság A Logalux SF300/3 típusú melegvíz tároló tervezése és gyártása a legújabb technológiai ismeretek és biztonságtechnikai szabályok szerint történt. A melegvíz tároló biztonságos, gazdaságos és környezetbarát használatához javasoljuk, vegye figyelembe a biztonsági tudnivalókat és a Szerelési és karbantartási utasítást.. Rendeletésszerű használat A Logalux SF300/3 melegvíz tároló ivóvíz felmelegítésére és tárolására alkalmas. Az ivóvízre az ivóvízzel kapcsolatos rendeletek követelményei érvényesek. A melegvíz tárolót csak fűtővízzel szabad felmelegíteni és csak zárt fűtési rendszerekben szabad üzemeltetni.. Az utasítások felépítése A figyelmeztető jelzésekkel két veszélyszintet különböztetünk meg: ÉLETVESZÉLY A termék okozta olyan esetleges veszélyt jelöl, amely kielégítő megelőző intézkedések nélkül súlyos testi sérülésekhez, sőt halálos sérülésekhez vezethet..3 Vegye figyelembe ezeket a tudnivalókat EGÉSZSÉGRE ÁRTALMAS A nem tiszta körülmények között elvégzett szerelés és karbantartás az ivóvíz szennyezettségéhez vezethet. A melegvíz tároló szerelését és tisztítását higiénikus és korszerű műszaki körülmények között végezze el. KÁROK A TÁROLÓAN Hiányos tisztítás és karbantartás miatt Legalább minden második évben hajtsa végre a tisztítást és karbantartást. A hiányosságokat azonnal szüntesse meg, hogy elkerülje a károkat Csak eredeti uderus alkatrészeket használjon. A nem eredeti uderus alkatrészek miatt bekövetkezett károkért a uderus semmilyen felelősséget nem vállal. SÉRÜLÉSVESZÉLY/ ERENDEZÉS-KÁROSODÁS Potenciális veszélyhelyzetre utal, amely közepes vagy könnyű testi sérülésekhez vagy anyagi károkhoz vezethet..4 Megsemmisítés A környezetvédelmi előírásoknak megfelelően semmisítse meg a melegvíz tároló csomagoló anyagát. A lecserélt melegvíz tárolót az arra kijelölt helyen környezetkímélő módon semmisítse meg. A készülék optimális használatával és beállításával kapcsolatos ötletek, továbbá egyéb hasznos információk. Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 5

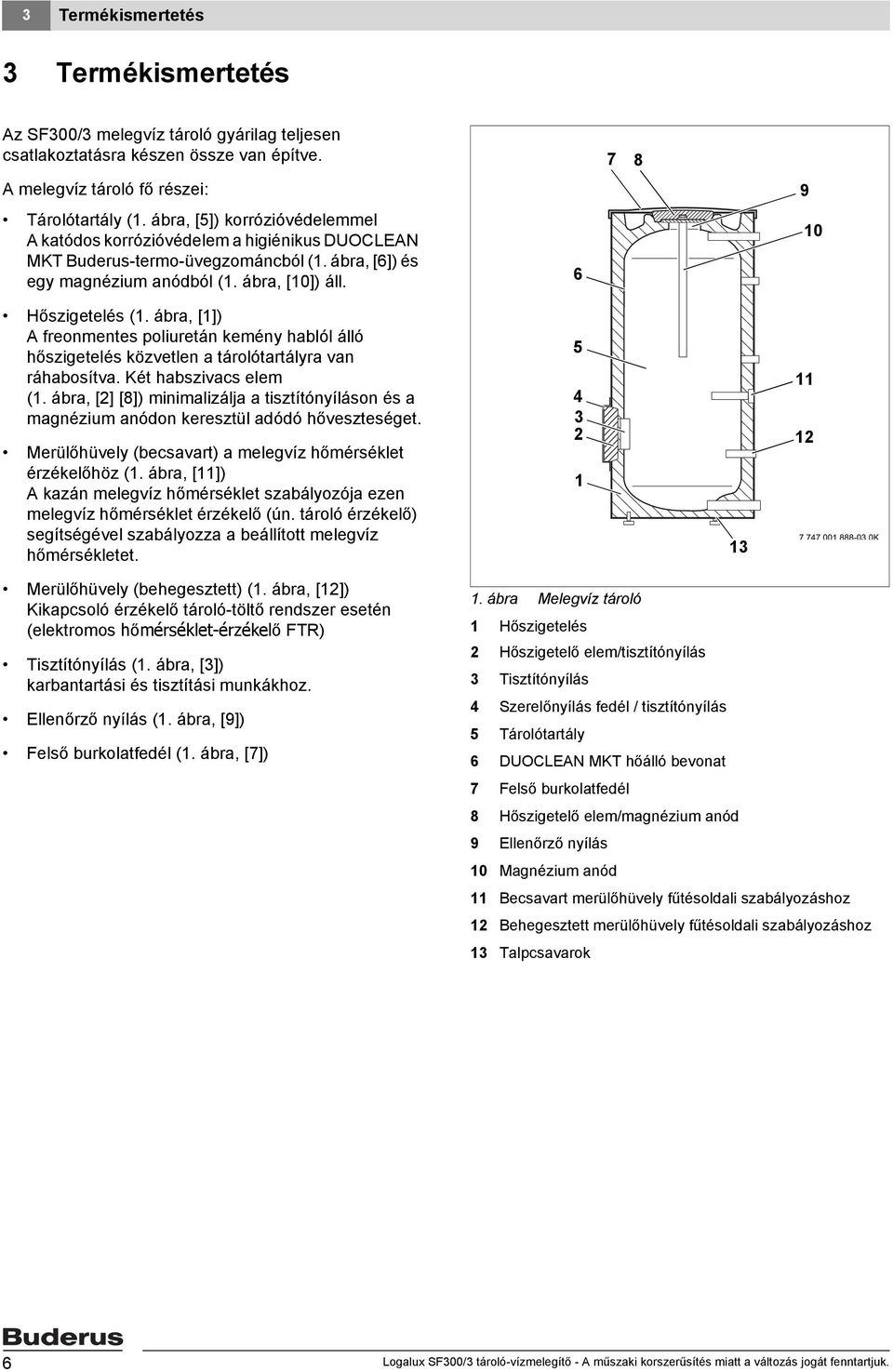

6 3 Termékismertetés 3 Termékismertetés Az SF300/3 melegvíz tároló gyárilag teljesen csatlakoztatásra készen össze van építve. 7 8 A melegvíz tároló fő részei: 9 Tárolótartály (. ábra, [5]) korrózióvédelemmel A katódos korrózióvédelem a higiénikus DUOCLEAN MKT uderus-termo-üvegzománcból (. ábra, [6]) és egy magnézium anódból (. ábra, [0]) áll. 6 0 Hőszigetelés (. ábra, []) A freonmentes poliuretán kemény hablól álló hőszigetelés közvetlen a tárolótartályra van ráhabosítva. Két habszivacs elem (. ábra, [] [8]) minimalizálja a tisztítónyíláson és a magnézium anódon keresztül adódó hőveszteséget. Merülőhüvely (becsavart) a melegvíz hőmérséklet érzékelőhöz (. ábra, []) A kazán melegvíz hőmérséklet szabályozója ezen melegvíz hőmérséklet érzékelő (ún. tároló érzékelő) segítségével szabályozza a beállított melegvíz hőmérsékletet Merülőhüvely (behegesztett) (. ábra, []) Kikapcsoló érzékelő tároló-töltő rendszer esetén (elektromos hőmérséklet-érzékelő FTR) Tisztítónyílás (. ábra, [3]) karbantartási és tisztítási munkákhoz. Ellenőrző nyílás (. ábra, [9]) Felső burkolatfedél (. ábra, [7]). ábra Melegvíz tároló Hőszigetelés Hőszigetelő elem/tisztítónyílás 3 Tisztítónyílás 4 Szerelőnyílás fedél / tisztítónyílás 5 Tárolótartály 6 DUOCLEAN MKT hőálló bevonat 7 Felső burkolatfedél 8 Hőszigetelő elem/magnézium anód 9 Ellenőrző nyílás 0 Magnézium anód ecsavart merülőhüvely fűtésoldali szabályozáshoz ehegesztett merülőhüvely fűtésoldali szabályozáshoz 3 Talpcsavarok 6 Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk.

7 Műszaki adatok 4 4 Műszaki adatok 4. Méretek és csatlakozások. ábra Méretek és csatlakozások (méretek mm-ben) - elvi vázlat AW Melegvíz kilépés M ecsavart merülőhüvely, EW Melegvíz belépés mm belső átmérő, EZ Cirkuláció belépés melegvíz-ftroh vagy bekapcsoló érzékelő mérőhelyeként töltőrendszer esetén EK Hidegvíz belépés M ehegesztett merülőhüvely, mm belső átmérő, kikapcsoló érzékelő tároló-töltő rendszer esetén (elektromos hőmérséklet-érzékelő FTR) EL Hidegvíz leeresztés FTR Hőmérséklet szabályozó érzékelő FTRoH Segédenergia nélküli hőmérséklet szabályozó szelep érzékelő Típus Tároló tartalom. tábl. Méretek és csatlakozások AW EW EZ M EK/EL Magasság H Felállítási hely Átmérő, D Önsúly 3 magasság l mm mm mm kg SF300/3 300 R R ¼ R ¾ Rp ¾ R ¼ Fedéllel együtt, hozzáadódik még 5-0 mm a talpcsavarok számára. A magnéziumanód cseréjéhez szükséges minimális magasság a felállítási helyen. 3 Tartalom nélkül, de beleértve a csomagolást. 4. iztosítási határértékek KÁROK A TÁROLÓAN A határértékek átlépése miatt. iztonságtechnikai okokból tartsa be az itt megadott határértékeket. Megengedett maximális értékek Hőmérséklet Üzemi túlnyomás Helyszíni vizsgálati nyomás C bar bar Fűtővíz 60 6 k.a. Melegviz tábl. A melegvíz tároló biztosítási határértékei A fűtési rendszerbe történő bekötés szerint egyedi biztosítás (biztonsági szelep, membrános tágulási tartály) szükséges. Az üzemi és a vizsgálati nyomások túlnyomások. Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk. 7

8 5 A melegvíz tároló szállítása 5 A melegvíz tároló szállítása SÉRÜLÉSVESZÉLY Nagy terhek szállítása miatt. Mindig legalább ketten emeljék és vigyék a szállítandó tárgyat. SÉRÜLÉSVESZÉLY A szállítmány szakszerűtlen rögzítése miatt. Használjon a célnak megfelelő szállító eszközt, például egy kazánkocsit vagy egy feszítőövvel ellátott kézikocsit. A szállítmányt biztosítsa leesés ellen. A melegvíz tárolót lehetőség szerint kompletten becsomagolva szállítsa a felállítási helyre. Így a szállítás alatt is védve marad. A kicsomagolt melegvíz tároló helyszínre szállításához használjon szállítóhálót. A kazánkocsit vagy a szállítóhálót a képviseletünknél megrendelheti. A melegvíz tároló szállítása a raklapon Állítsa a kazánkocsit (3. ábra, []) a becsomagolt melegvíz tároló (3. ábra, []) hátoldalához. A melegvíz tárolót egy feszítő hevederrel rögzítse a kazánkocsira. Vigye a melegvíz tárolót a felállítási helyre. A fóliát, a faléceket és a fedőpárnát (sztiropor) távolítsa el. 3. ábra Melegvíz tároló szállítása kazánkocsival 8 Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk.

9 A melegvíz tároló szerelése 6 6 A melegvíz tároló szerelése 6. A melegvíz tároló felállítása A melegvíz tároló álló kivitelű és a 4. ábrán jelzett távolságok betartásával a kazán mellé lehet felállítani. A padló legyen sík és teherbíró. KÁROK A TÁROLÓAN a fagy miatt. A felállítási hely legyen száraz és fagymentes. 500 KÁROK A TÁROLÓAN Talpcsavarok beszerelése Fektesse a padlóra a fedőpárnát (5. ábra, []). a korrózió miatt. Csak zárt rendszerekben használja a tárolót. Ne használjon nyitott tágulási tartályokat. A magnézium anód kicseréléséhez (karbantartáskor) elegendő szabad helyet kell hagyni a melegvíz tároló felett. Gondoskodjon róla, hogy meglegyen a felállítási helyiség. tábl., 7. oldal szerinti minimális magassága. A melegvíz tárolót óvatosan állítsa a padlón lévő paletta széleire helyezett fedőpárnára. Vegye ki az állítható magasságú talpcsavarokat a fenékpárnából (sztiropor) csavarja be az M0 30 talpcsavarokat (5. ábra, []) a melegvíz tároló aljába. Állítsa fel a melegvíz tárolót és a lábcsavarokat forgatva állítsa függőleges helyzetbe. 4. ábra A szereléshez és karbantartáshoz szükséges távolságok (a méretek mm-ben) Melegvíz tároló Kazán 400 min. 00 ca ábra Talpcsavarok beszerelése Fedőpárna (sztiropor) Talpcsavarok Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk. 9

10 6 A melegvíz tároló szerelése 6. Az ivóvíz vezetékek szerelése A melegvíz tároló csőhálózatra történő csatlakoztatásakor tartsa be a következő utasításokat. Ezek az utasítások a zavartalan működés szempontjából fontosak. KÁROK A TÁROLÓAN a melegvíz tároló csatlakozásain keletkező lehetséges korrózió miatt. AW Az AW, EZ és EK csatlakozókban védőhüvelyek vannak. Ezek védik korrózió ellen a csatlakozók zománcozott felületeit. Hagyja bedugva a védőhüvelyeket. EGÉSZSÉGRE ÁRTALMAS A nem tiszta körülmények között elvégzett munka az ivóvíz szennyezettségéhez vezethet. A melegvíz tároló szerelését higiénikusan és a műszaki színvonal jelenlegi állása szerint végezze. Alaposan mossa át a melegvíz tárolót és a csővezetékeket ivóvízzel. A vízoldali és a fűtésoldali csatlakoztatáshoz külön rendelhető tartozékként kaphatók olyan kazán-tároló összekötő vezetékek, amelyek lényegesen megkönnyítik a szerelést. ERENDEZÉS-KÁROSODÁS a tömítetlen csatlakozások miatt. 6. ábra Szerelés DIN 988 szerint (elvi vázlat) Tárolótartály Légbeszívó és légtelenítő szelep 3 Elzáró szelep ürítő szeleppel 4 iztonsági szelep 5 Visszacsapó csappantyú 6 Elzáró szelep 7 Cirkulációs szivattyú 8 Nyomáscsökkentő szelep (igény szerint) 9 Vizsgáló szelep 0 Visszafolyás gátló Nyomásmérő csatlakozócsonk (000 l térfogattól előírás) Leeresztő csap AW EK EZ Melegvíz kilépés Hidegvíz belépés Cirkuláció belépés Feszültségmentesen szerelje a csatlakozó vezetékeket. Ügyeljen arra, hogy a rugalmas tömlők ne törjenek meg vagy ne csavarodjanak el. 0 Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk.

11 A melegvíz tároló szerelése 6 A vezetékes ivóvíz hálózatot az adott országban érvényes szabványok és irányelvek szerint szerelje, illetve ennek megfelelően végezze a kivitelezést. Németországban a DIN 988 és a DIN 4753 szabványok szerint kell végezni a melegvíz tároló szerelését. Az iszapmentesítés biztosítása érdekében ne építsen be könyökelemeket a leeresztő vezetékbe. 6.. iztonsági szelep (a kivitelező biztosítja) A biztonsági szelepen helyezze el a következő feliratot: "Ne zárja el a lefúvató vezetéket". A fűtés során biztonsági okokból víz folyhat a csőből." A lefúvató vezeték átmérőjét úgy kell kiválasztani, hogy az legalább a biztonsági szelep kilépő keresztmetszetének feleljen meg (4. tábl.). A biztonsági szelep üzemkészségét időnként ellenőrizze. Csatlakozó átmérő legalább A víztér névleges űrtartalma l Max. felfűtési teljesítmény kw DN tábl. A kifúvató vezeték méretezése DIN 4753 szerint 6.. A tömítettség ellenőrzése Ellenőrizze a csatlakozások, a tisztítónyílás és az inert anód tömítettségét. Minden vezetéket és csatlakozást feszülésmentesen kell szerelni. 6.3 A magnézium anód csatlakozásának ellenőrzése Ellenőrizze, hogy csatlakoztatva van-e a magnézium anód (7. ábra, []) földelőkábele (7. ábra, []). 7. ábra Magnézium anód csatlakozás Magnézium anód Földkábel Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk.

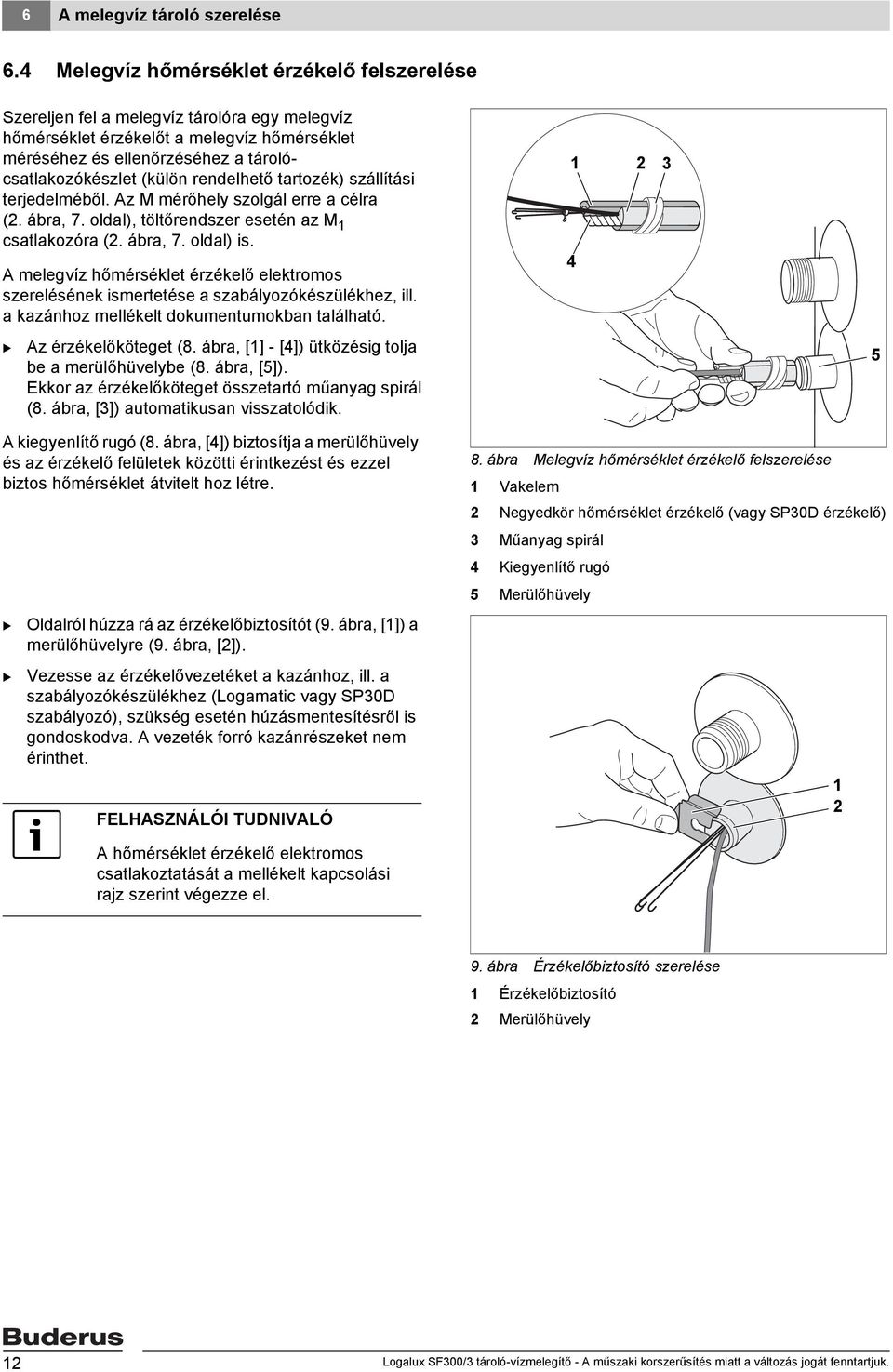

12 6 A melegvíz tároló szerelése 6.4 Melegvíz hőmérséklet érzékelő felszerelése Szereljen fel a melegvíz tárolóra egy melegvíz hőmérséklet érzékelőt a melegvíz hőmérséklet méréséhez és ellenőrzéséhez a tárolócsatlakozókészlet (külön rendelhető tartozék) szállítási terjedelméből. Az M mérőhely szolgál erre a célra (. ábra, 7. oldal), töltőrendszer esetén az M csatlakozóra (. ábra, 7. oldal) is. A melegvíz hőmérséklet érzékelő elektromos szerelésének ismertetése a szabályozókészülékhez, ill. a kazánhoz mellékelt dokumentumokban található. Az érzékelőköteget (8. ábra, [] - [4]) ütközésig tolja be a merülőhüvelybe (8. ábra, [5]). Ekkor az érzékelőköteget összetartó műanyag spirál (8. ábra, [3]) automatikusan visszatolódik A kiegyenlítő rugó (8. ábra, [4]) biztosítja a merülőhüvely és az érzékelő felületek közötti érintkezést és ezzel biztos hőmérséklet átvitelt hoz létre. Oldalról húzza rá az érzékelőbiztosítót (9. ábra, []) a merülőhüvelyre (9. ábra, []). Vezesse az érzékelővezetéket a kazánhoz, ill. a szabályozókészülékhez (Logamatic vagy SP30D szabályozó), szükség esetén húzásmentesítésről is gondoskodva. A vezeték forró kazánrészeket nem érinthet. 8. ábra Melegvíz hőmérséklet érzékelő felszerelése Vakelem Negyedkör hőmérséklet érzékelő (vagy SP30D érzékelő) 3 Műanyag spirál 4 Kiegyenlítő rugó 5 Merülőhüvely A hőmérséklet érzékelő elektromos csatlakoztatását a mellékelt kapcsolási rajz szerint végezze el. 9. ábra Érzékelőbiztosító szerelése Érzékelőbiztosító Merülőhüvely Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk.

13 Üzembe helyezés és üzemen kívül helyezés 7 7 Üzembe helyezés és üzemen kívül helyezés 7. Melegvíz tároló üzembe helyezése Az üzembe helyezés előtt ellenőrizni kell a melegvíz tároló tömítettségét, hogy az üzemelés során ne jelentkezzen tömítetlenség. AW AW Kizárólag ivóvízzel végezze el a melegvíz tároló tömörségvizsgálatát. A telepítési helyen a maximális melegvíz oldali próbanyomás 0 bar túlnyomás lehet. Nyissa ki a légbeszívó és légtelenítő szelepet (0. ábra, []) vagy a legmagasabban található csapot, a melegvíz tároló légtelenítése céljából. 3 Nyissa ki az EK hidegvíz belépés elzáró szelepét (0. ábra, []), a melegvíz tároló átszellőztetése céljából. A felfűtés előtt ellenőrizze, hogy feltöltötte-e vízzel a kazánt, a melegvíz tárolót és a csővezetékeket. Ehhez nyissa ki a légbeszívó és légtelenítő szelepet (0. ábra, []). Ellenőrizze a csatlakozások, a csővezetékek és a tisztítónyílás tömítettségét. 0. ábra Szerelés DIN 988 szerint (elvi vázlat) Légbeszívó és légtelenítő szelep Hidegvíz belépés elzáró szelepe 3 iztonsági szelep lefúvató vezetéke AW Melegvíz kilépés EK Hidegvíz belépés EZ Cirkuláció belépés Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk. 3

14 7 Üzembe helyezés és üzemen kívül helyezés 7. Tudnivalók az üzemeléshez KÁROK A TÁROLÓAN Ha a biztonsági szelep zárt, akkor megengedhetetlenül magas nyomás alakulhat ki, ami szétroncsolja a melegvíz tárolót. A biztonsági szelep lefúvató vezetékét (0. ábra, 3. oldal) állandóan hagyja nyitva. Hívja fel a rendszer üzemeltetőjének figyelmét arra, hogy a biztonsági szelep lefúvató vezetékének (0. ábra, 3. oldal) állandóan nyitva kell maradni. a biztonsági szelep üzemkész állapotát időnként ellenőrizni kell. Ha ismételten megszólal a fűtőkazánon lévő biztonsági hőmérséklet határoló (ST), forduljon egy fűtéstechnikai szervizhez. 7.3 Tudnivalók az üzemen kívül helyezéshez A rendszer üzemeltetőjének hosszabb távolléte esetén (pl. szabadság idején) javasoljuk: hagyja üzemben a melegvíz tárolót. KÁROK A TÁROLÓAN Ha a melegvíz tárolót több napra le kell üríteni, akkor a maradék nedvesség hatására korrózió léphet fel. A belsőteret jól szárítsa ki (például forró levegővel) és hagyja nyitva a szerelőnyílás fedelét. Aktiválja a szabályozón a szabadság funkciót (vagy válassza a legalacsonyabb használati melegvíz hőmérsékletet). Ha valamikor üzemen kívül kell helyezni a melegvíz tárolót, akkor az újbóli üzembe helyezéskor vegye figyelembe a használati melegvíz berendezések higiéniájára vonatkozó nemzeti előírásokat (a csővezetékek átmosása). A kezelési információkat (például a használati melegvíz hőmérsékletének beállítása) a szabályozó készülék kezelési útmutatójában tanulmányozhatja. 4 Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk.

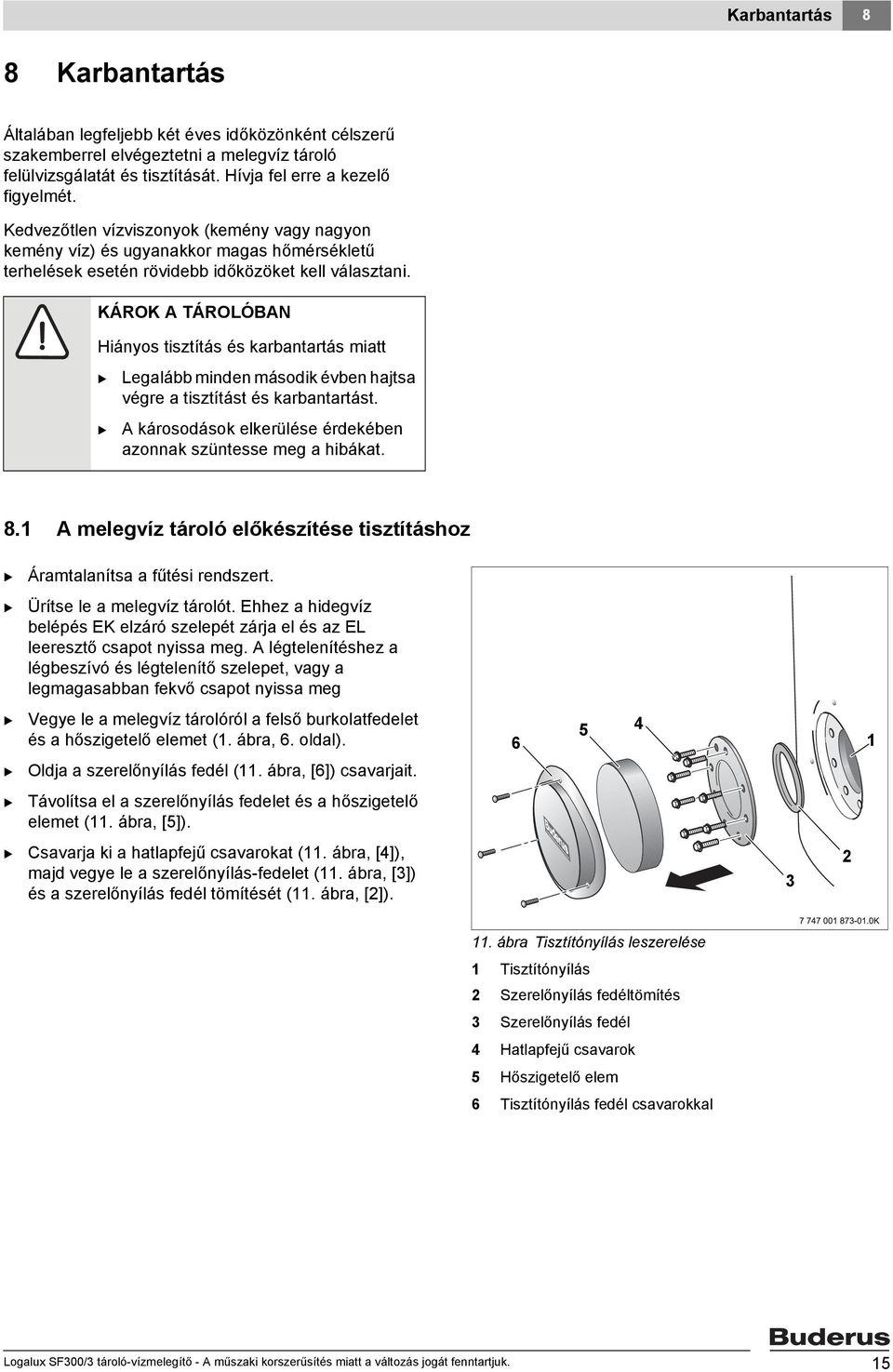

15 Karbantartás 8 8 Karbantartás Általában legfeljebb két éves időközönként célszerű szakemberrel elvégeztetni a melegvíz tároló felülvizsgálatát és tisztítását. Hívja fel erre a kezelő figyelmét. Kedvezőtlen vízviszonyok (kemény vagy nagyon kemény víz) és ugyanakkor magas hőmérsékletű terhelések esetén rövidebb időközöket kell választani. KÁROK A TÁROLÓAN Hiányos tisztítás és karbantartás miatt Legalább minden második évben hajtsa végre a tisztítást és karbantartást. A károsodások elkerülése érdekében azonnak szüntesse meg a hibákat. 8. A melegvíz tároló előkészítése tisztításhoz Áramtalanítsa a fűtési rendszert. Ürítse le a melegvíz tárolót. Ehhez a hidegvíz belépés EK elzáró szelepét zárja el és az EL leeresztő csapot nyissa meg. A légtelenítéshez a légbeszívó és légtelenítő szelepet, vagy a legmagasabban fekvő csapot nyissa meg Vegye le a melegvíz tárolóról a felső burkolatfedelet és a hőszigetelő elemet (. ábra, 6. oldal) Oldja a szerelőnyílás fedél (. ábra, [6]) csavarjait. Távolítsa el a szerelőnyílás fedelet és a hőszigetelő elemet (. ábra, [5]). Csavarja ki a hatlapfejű csavarokat (. ábra, [4]), majd vegye le a szerelőnyílás-fedelet (. ábra, [3]) és a szerelőnyílás fedél tömítését (. ábra, []). 3. ábra Tisztítónyílás leszerelése Tisztítónyílás Szerelőnyílás fedéltömítés 3 Szerelőnyílás fedél 4 Hatlapfejű csavarok 5 Hőszigetelő elem 6 Tisztítónyílás fedél csavarokkal Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk. 5

16 8 Karbantartás 8. A melegvíz tároló tisztítása Kemény héjak (vízkőlerakódások) szempontjából ellenőrizze a melegvíz tároló belsejét. Ha a melegvíz tároló belsejében vízkő lerakódást észlel, akkor a következők szerint járjon el: ERENDEZÉS-KÁROSODÁS a felületkezelés károsodása miatt. A melegvíz tároló belső falának tisztításához ne használjon kemény, éles tárgyakat. A melegvíz tároló belső terét "éles" hideg vízsugárral (kb. 4 5 bar túlnyomás) fecskendezve mossa ki (. ábra). Fokozhatja a tisztítás hatásfokát, ha a fecskendezés előtt felfűti a kiürített melegvíz tárolót. A hősokk hatásnak köszönhetően jobban leválnak a vízkőlerakódások a sima csöves hőcserélőről. Egy műanyag szívócsöves nedves/száraz porszívóval távolíthatja el a keletkezett maradványokat.. ábra Melegvíz tároló vízsugárral való tisztítása Ha a melegvíz tárolóban erősen kérgesedett kemény héjak keletkeztek, akkor vegyszeres tisztítással távolíthatja el azokat (pl. a Sanit cég CitroPlus vízkőoldó szerével). Javasoljuk, hogy a vegyszeres tisztítást szakszervizzel végeztesse el. 6 Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk.

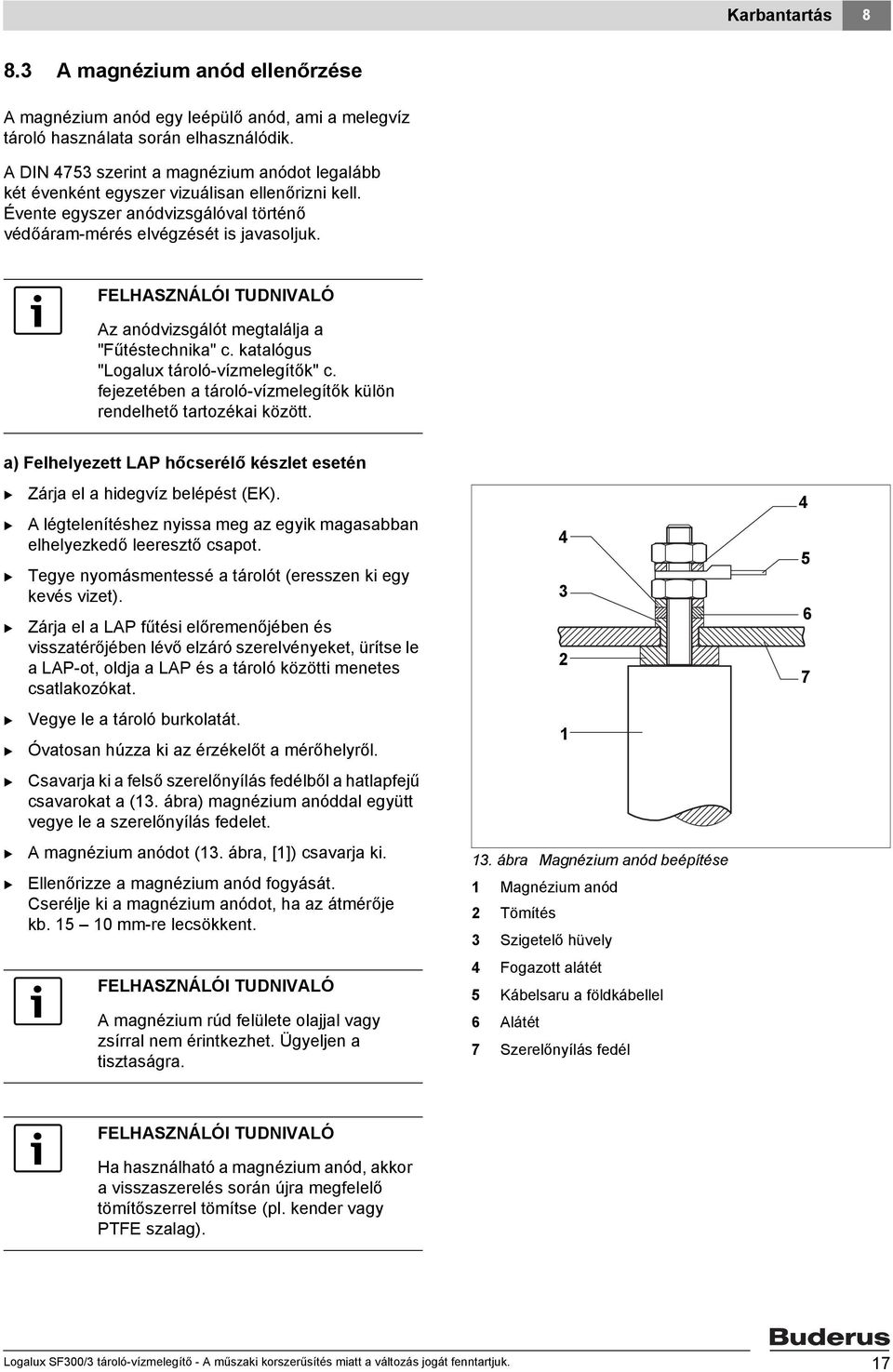

17 Karbantartás A magnézium anód ellenőrzése A magnézium anód egy leépülő anód, ami a melegvíz tároló használata során elhasználódik. A DIN 4753 szerint a magnézium anódot legalább két évenként egyszer vizuálisan ellenőrizni kell. Évente egyszer anódvizsgálóval történő védőáram-mérés elvégzését is javasoljuk. Az anódvizsgálót megtalálja a "Fűtéstechnika" c. katalógus "Logalux tároló-vízmelegítők" c. fejezetében a tároló-vízmelegítők külön rendelhető tartozékai között. a) Felhelyezett LAP hőcserélő készlet esetén Zárja el a hidegvíz belépést (EK). A légtelenítéshez nyissa meg az egyik magasabban elhelyezkedő leeresztő csapot. Tegye nyomásmentessé a tárolót (eresszen ki egy kevés vizet). Zárja el a LAP fűtési előremenőjében és visszatérőjében lévő elzáró szerelvényeket, ürítse le a LAP-ot, oldja a LAP és a tároló közötti menetes csatlakozókat. Vegye le a tároló burkolatát. Óvatosan húzza ki az érzékelőt a mérőhelyről. Csavarja ki a felső szerelőnyílás fedélből a hatlapfejű csavarokat a (3. ábra) magnézium anóddal együtt vegye le a szerelőnyílás fedelet. A magnézium anódot (3. ábra, []) csavarja ki. Ellenőrizze a magnézium anód fogyását. Cserélje ki a magnézium anódot, ha az átmérője kb. 5 0 mm-re lecsökkent. A magnézium rúd felülete olajjal vagy zsírral nem érintkezhet. Ügyeljen a tisztaságra ábra Magnézium anód beépítése Magnézium anód Tömítés 3 Szigetelő hüvely 4 Fogazott alátét 5 Kábelsaru a földkábellel 6 Alátét 7 Szerelőnyílás fedél Ha használható a magnézium anód, akkor a visszaszerelés során újra megfelelő tömítőszerrel tömítse (pl. kender vagy PTFE szalag). Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk. 7

18 8 Karbantartás b) Oldalsó LAP hőcserélő készlet esetén Zárja el a hidegvíz belépést (EK). Zárja el a LAP melegvíz- és hidegvízcsatlakozójában lévő elzáró szerelvényeket. A légtelenítéshez nyissa meg az egyik magasabban elhelyezkedő leeresztő csapot. Tegye nyomásmentessé a tárolót (eresszen ki egy kevés vizet). Vegye le a tároló burkolatát. Csavarja ki az oldalsó szerelőnyílás fedélből a hatlapfejű csavarokat, a magnézium anóddal (3. ábra, 7. oldal) együtt vegye le a szerelőnyílás fedelet. Ellenőrizze a magnézium anód fogyását. Cserélje ki a magnézium anódot, ha az átmérője kb. 5 0 mm-re lecsökkent. A magnézium rúd felületét olajjal vagy zsírral ne érintse. Ügyeljen a tisztaságra. Ha használható a magnézium anód, akkor a visszaszerelés során újra megfelelő tömítőszerrel tömítse (pl. kender vagy PTFE szalag). A 8.. "A melegvíz tároló tisztítása". fejezet ismertetett módon tisztítsa ki a tárolót, majd fordított sorrendben ismét szerelje össze a tárolót és a hőcserélőt. 8.4 Magnézium anód kicserélése Ha elfogyott a magnézium anód, szereljen be egy újat, a 3. ábrán látható módon. 8 Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk.

19 Karbantartás A melegvíz tároló üzembe helyezése a tisztítás után ERENDEZÉS-KÁROSODÁS Meghibásodott tömítés miatt. A tisztítás után új szerelőnyílás fedéltömítés (4. ábra, [3], ill. 5. ábra, []) beépítését javasoljuk, a melegvíz tárolónál tömítetlen helyek elkerülése céljából. Tömítéssel (4. ábra, [], ill. 5. ábra, []) ellátva tegye vissza a felső, ill. az oldalsó szerelőnyílás fedelet. A hatlapfejű csavarokat (4. ábra, [], ill. 5. ábra, [4]) "kézzel" meghúzva csavarja be a szerelőnyílás fedélbe. 3 4 Utána nyomatékkulccsal 5-30 Nm-rel húzza meg a hatlapfejű csavarokat (4. ábra, [], ill. 5. ábra, [4]). Töltse fel ismét a melegvíz tárolót és a fűtési rendszert. 4. ábra Ellenőrző nyílás szerelése Hatlapfejű csavar Szerelőnyílás fedél 3 Szerelőnyílás fedéltömítés 4 Magnézium anód Ellenőrizze a csatlakozások, a a magnézium anód és a tisztítónyílás fedél tömítettségét. Helyezze fel a hőszigetelő elemet (5. ábra, [5]), majd szerelje vissza a szerelőnyílás fedelet (5. ábra, [6]). Tegye vissza a melegvíz tárolóra a felső hőszigetelő elemet és a burkolatfedelet (. ábra, 6. oldal) ábra Tisztító nyílás szerelése Tisztítónyílás Szerelőnyílás fedéltömítés 3 Szerelőnyílás fedél 4 Hatlapfejű csavarok 5 Hőszigetelő elem 6 Tisztítónyílás fedél csavarokkal Logalux SF300/3 tároló-vízmelegítő - A műszaki korszerűsítés miatt a változás jogát fenntartjuk. 9
