SK ZB I SK ZB

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "SK 750-1 ZB I SK 1000-1 ZB"

Átírás

1 Melegvíztároló SK ZB I SK ZB Szerelési és karbantartási utasítás szakemberek számára HU

2 2 Tartalomjegyzék Tartalomjegyzék 1 Szimbólumok magyarázata és biztonsági tudnivalók Szimbólumok magyarázata Biztonsági utasítások A tárolóra vonatkozó adatok Rendeltetésszerű használat Felszereltség Működési leírás Készülék és csatlakozási méretek Technikai adatok Telepítés Előírások Szállítás A telepítés helyszíne Hidraulikus csatlakozás Biztonsági szelep (a kivitelező biztosítja) Melegvíz hőmérséklet érzékelő felszerelése A magnézium anód ellenőrzése A hőszigetelés felszerelése Elektromos csatlakozás Üzembe helyezés Töltse fel a tárolót, majd ellenőrizze a tömítettséget Üzemeltető tájékoztatása a berendezés gyártója által Üzemen kívül helyezés A tároló üzemen kívül helyezése A tároló üzemen kívül helyezése fagyveszély esetén Karbantartás A tároló előkészítése a tisztításhoz Tároló tisztítása A magnézium anód ellenőrzése Magnézium anód kicserélése A tároló újbóli üzembe helyezése karbantartás után Környezetvédelem/megsemmisítés

3 Szimbólumok magyarázata és biztonsági tudnivalók 3 1 Szimbólumok magyarázata és biztonsági tudnivalók 1.1 Szimbólumok magyarázata Figyelmeztetések A szövegben lévő figyelmeztetéseket szürke hátterű figyelmeztető háromszöggel jelöltük és bekereteztük. Áram miatti veszélyeknél a felkiáltójelet a villám jele helyettesíti a figyelmeztető háromszögben. A figyelmeztető tudnivaló előtti jelzőszavak a következmények fajtáját és súlyosságát jelölik, ha nem követik a veszély elhárítására vonatkozó intézkedéseket. ÉRTESÍTÉS azt jelenti, hogy anyagi károk keletkezhetnek. VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések történhetnek. FIGYELMEZTETÉS azt jelenti, hogy súlyos személyi sérülések történhetnek. VESZÉLY azt jelenti, hogy életveszélyes személyi sérülések történhetnek. Fontos információk Az emberre vagy dologi tárgyakra vonatkozó, nem veszélyt jelző információkat ez a szöveg melletti szimbólum jelöli. Ezeket a szöveg alatt és fölött lévő vonalak határolják. 1.2 Biztonsági utasítások Felállítás, áthelyezés B Tűzveszély! A forrasztási és hegesztési munkák tüzet okozhatnak, mivel a hőszigetelés meggyulladhat. B A tárolót csak arra feljogosított szakcég állítsa fel vagy helyezze át. B Olyan szerelési anyagokat használjon, amelyek 110 C-ig hőállóak. Funkciók B Tartsa be ezt a szerelési és karbantartási utasítást, hogy biztosítható legyen a zavarmentes működés. B Forrázásveszély! A melegvíz tároló üzemelésekor előfordulhat 60 C-nál magasabb melegvíz hőmérséklet. A vízelvételi hőmérséklet maximum 60 C értékre történő korlátozásához szereljen be egy termikus melegvízkeverőt. Karbantartás B Javaslat az ügyfélnek: kössön karbantartási és ellenőrzési szerződést egy szakszervízzel. Ellenőrizze évenként a melegvíz tárolót és szükség esetén végezze el a karbantartást. B Csak eredetei alkatrészeket használjon. További szimbólumok Szimbólum B Jelentés Teendő Kereszthivatkozás a dokumentum más helyeire vagy más dokumentumokra Felsorolás/listabejegyzés 1. tábl. Felsorolás/listabejegyzés (2. szint)

4 4 A tárolóra vonatkozó adatok 2 A tárolóra vonatkozó adatok 2.1 Rendeltetésszerű használat A tárolók vezetékes ivóvíz melegítésére és melegvíz tárolására készültek. Az ivóvízre az ivóvízzel kapcsolatos rendeletek követelményei érvényesek. Vegye figyelembe a használati melegvízre vonatkozó helyi előírásokat, szabványokat és irányelveket. A tárolókat csak fűtővízzel szabad fűteni. Ne üzemeltesse a tárolókat elektromos fűtőbetéttel. Egyéb alkalmazás nem tekinthető rendeltetésszerűnek. Az ebből származó károkért nem vállalaunk felelősséget. 2.2 Felszereltség A puffertároló egységcsomagja Tárolótartály Magnézium anód 5 csatlakozócső 3 rugós tartó hőmérséklet-érzékelők számára 2 szerelőnyílás 1 mérési hely melegvíz hőmérséklet érzékelő számára 80 mm vastag hőszigetelés csomagolási egység ( 1. ábra) Két részből álló hőszigetelés 80 mm vastag lágy PU szigetelőhabból, PS fedőréteggel és zárólécekkel ellátva 3 rövid lezáró lemez Zárólemez takarólappal Felső és alsó hőszigetelő korong Tárolófedél műanyagból 1. ábra SK ZB, SK ZB 1 Tároló burkolat 2 Felső hőszigetelő korong 3 Tárolótartály 4 Burkolat (hőmérő számára kivágással, kiegészítőként kapható) 5 Zárólemez 6 Hőszigetelő korong 7 Burkolat 8 Rövid lezáró lemez 9 Hőszigetelés 10 Alsó hőszigetelő korong

5 A tárolóra vonatkozó adatok Működési leírás A csapok megnyitása alkalmával a tároló hőmérséklete a felső részben kb. 8 C 10 C-kal csökken, mielőtt a kazán a tárolót újra fűteni kezdi. Gyakori egymás után következő rövid csap nyitások után előfordulhat, hogy a tárolóban lévő víz hőmérséklete meghaladja a beállított értéket és a tároló felső részében a víz egyes rétegei más hőmérsékletűek lesznek. Ez a jelenség a rendszer sajátosságaiból adódik és egy cirkulációs vezeték kiépítésével lehet rajta változtatni. A beépített hőmérő mutatja a tároló felső részében mért vízhőmérsékletet. A természetes rétegződés miatt azonban ezt az értéket csak átlagos értékként lehet értelmezni. A hőmérséklet kijelző által mutatott értékek és a tároló hőmérséklet szabályozójának kapcsolási pontjai ezért nem teljesen azonosak 2.4 Készülék és csatlakozási méretek Faltávolság méretek 3. ábra Ajánlott minimális faltávolság méretek szereléshez és karbantartáshoz (méretek mm-ben) 2. ábra Szerelési és csatlakozási méretek 1 Magnézium anód AW Melegvíz kilépés VS Tároló előremenő RS Tároló visszatérő EK Hidegvíz belépés EL Ürítés EZ Cirkuláció belépés M Melegvíz mérési hely (merülőhüvely)

6 6 A tárolóra vonatkozó adatok 2.5 Technikai adatok Tároló típusa SK ZB SK ZB Tároló űrtartalom: l Átmérő (80 mm vastag hőszigetelés) Ø D mm Magasság (billentési méret < magasság) H mm Beszállítási szélesség mm Felállítási helyiség magassága mm Tároló előremenő magassága H VS mm Tároló visszatérő magassága H RS mm Szerelőnyílás magassága H H mm Hidegvíz belépés Ø EK H EK DN mm R 1 ½ 133 R 1 ½ 121 Cirkuláció belépés H EZ mm Melegvíz kilépés Ø AW H AW DN mm R 1 ¼ 1648 R 1 ½ 1721 Hőcserélő felülete m 2 3 3,7 Készenléti hőráfordítás 1) kwh/24 h 5,13 5,55 Nettó tömeg 2) kg Maximális üzemi nyomás bar 16 fűtővíz / 10 melegvíz Maximális üzemi hőmérséklet C 110 fűtővíz / 95 melegvíz 2. tábl. Műszaki adatok 1) 24 óra alatt 65 C tároló hőmérséklet esetén (E DIN szerint). 2) Csomagolással együtt a tömeg 5%-kal nagyobb. ÉRTESÍTÉS: Az üzemi nyomás és az üzemi hőmérséklet maximális értékeinek túllépése kárt okozhat a tárolóban! B A tároló károsodásának megelőzése érdekében biztonsági okokból tartsa be a megadott értékeket ( 2. tábl.).

7 Telepítés 7 3 Telepítés 3.1 Előírások Vegye figyelembe a fűtési rendszer szerelésére és üzemeltetésére vonatkozó helyi előírásokat és szabványokat! Tartsa be a helyi vagy a regionális rendelkezéseket. A beépítés és üzembe helyezés során vegye figyelembe a vonatkozó előírásokat, javaslatokat és normákat: Helyi előírások EnEG (Az energiatakarékosságról szóló törvény) EnEV (Rendelet az energiatakarékos hőszigetelésről és az épületek energiatakarékos gépészeti berendezéseiről) DIN-szabványok, Beuth-Verlag GmbH - Burggrafenstraße Berlin DIN EN (Fűtési rendszerek a melegvizes fűtési rendszerek épületgépészeti tervezésében) VDE-előírások 3.2 Szállítás A tároló daruval emelhető és szállítható. VESZÉLY: Életveszély a leeső teher miatt! B Csak olyan szállítóköteleket alkalmazzon, melyek kifogástalan állapotban vannak. B A horgokat csak az arra szolgáló daruszemekbe akassza be. ÉRTESÍTÉS: Az ütközések károkat okoznak! B Szállításnál ügyeljen a kiálló csatlakozásokra. B Akassza be a szállítókötelek horgait a két daruszembe [1]. B Akassza a daruhorgot a szállítókötélbe. 4. ábra Szállítás daruval 1 Daruhorog fülek 3.3 A telepítés helyszíne ÉRTESÍTÉS: Anyagfeszültségből származó töréskárok! B A tárolót fagymentes helyiségben kell felállítani. B Tartsa be a faltól mért minimális távolságokat ( 3.ábra,5.oldal). B A tárolót sík és teherbíró felülten kell elhelyezni. B A tároló vizes helyiségekben történő felállítása: állítsa a tárolót pódiumra. B A tárolót eldőlés ellen biztosítani kell és álló helyzetben kell a felállítási helyre szállítani. B Szállítás közben óvja a tárolót a sérülésektől. A felállítási helyen fektetve is szállítható a tároló. B A készüléket csak a telepítési helyen vegye ki a csomagolásból.

8 8 Telepítés 3.4 Hidraulikus csatlakozás A tároló csőhálózatra történő csatlakozása során a következőket vegye figyelembe. Ezek az utasítások a zavartalan működés szempontjából fontosak. VESZÉLY: Szennyezett víz miatti egészségi veszély! A nem tiszta körülmények között elvégzett szerelési munkák az ivóvíz elszennyeződéséhez vezethetnek. B A tároló szerelését és felszerelését az adott országban érvényes szabványoknak és irányelveknek megfelelően higiéniai szempontból kifogástalanul végezze. B A szerelés befejezése után alaposan mossa át ivóvízzel a tárolót és a csővezetéket. VESZÉLY: Tűzveszély a forrasztási és hegesztési munkák végzésekor! B A forrasztási és hegesztési munkák végzésekor megfelelő védőintézkedésekre van szükség, mivel a hőszigetelés éghető anyagból készült, például le kell takarni a hőszigetelést. B A munka elvégzése után ellenőrizze a hőszigetelés épségét. ÉRTESÍTÉS: Berendezéskárok! A védőhüvelyeknek (a zománcozott felületek védelme) az AW, EZ és az EK csatlakozókról történő eltávolítása a tároló csatlakozóinak a korrodálásához vezethet. B Hagyja bedugva a védőhüvelyeket. Németországban a tárolót a DIN 1988 és a DIN 4753 szabvány szerint kell szerelni. B Az ivóvízvezetékek szerelését az adott országban érvényes szabványok és irányelvek szerint végezze. B A fűtővízoldali tágulási tartály kiválasztásánál vegye figyelembe a tároló űrtartalmát. B A melegvíz hőmérséklet érzékelő csatlakozóvezetékét a hőszigetelésen keresztül vezesse a szabályozókészülékhez. ÉRTESÍTÉS: A nem hőálló szerelési anyagok megsérülhetnek (pl. műanyag vezetékek)! B Olyan szerelési anyagokat használjon, amelyek 110 C-ig hőállóak. B A csővezetéseket úgy szerelje fel közvetlenül a tároló csatlakozóira, hogy ne legyen lehetséges öncirkuláció. ÉRTESÍTÉS: Berendezéskárok! A tömítetlen csatlakozások a berendezés károsodásához vezethetnek. B Kösse össze a tároló csatlakozásait a helyszíni csővezetékkel. B Az iszapmentesítés garantálása céljából ne szereljen be csőíveket az ürítőszakaszba. B Zárja le a nem használt tároló csatlakozásokat. B Ellenőrizze a csatlakozások és a szerelőnyílás fedelek tömítettségét Biztonsági szelep (a kivitelező biztosítja) B A helyszínen építsen be ivóvízhez engedélyezett, típusengedéllyel rendelkező biztonsági szelepet a hidegvíz vezetékbe ( a biztonsági szelep szerelési útmutatója). B A biztonsági szelep nyitási nyomásának (kapcsolási nyomásának) nem szabad túllépnie a tároló megengedett üzemi nyomását ( adattábla vagy. fejezet 2.5 "Műszaki adatok"). B A biztonsági szelepen helyezze el a következő feliratot: "Ne zárja el a lefúvató vezetéket. A fűtés során biztonsági okokból víz folyhat a csőből." B A lefúvató vezeték keresztmetszetét úgy kell megválasztani, hogy az legalább a biztonsági szelep kilépő keresztmetszetének feleljen meg. Minimális csatlakozó átmérő B Feszültségmentesen szerelje a csatlakozó vezetékeket. B A hajlékony tömlőket ne törje meg vagy ne csavarja meg. A víztér névleges űrtartalma B A biztonsági szelep üzemkészségét időnként a rendszer kiszellőztetéssel ellenőrizze. l Maximális felfűtési teljesítmény kw DN felett 150 DN felett tábl. Lefúvató vezeték méretezése

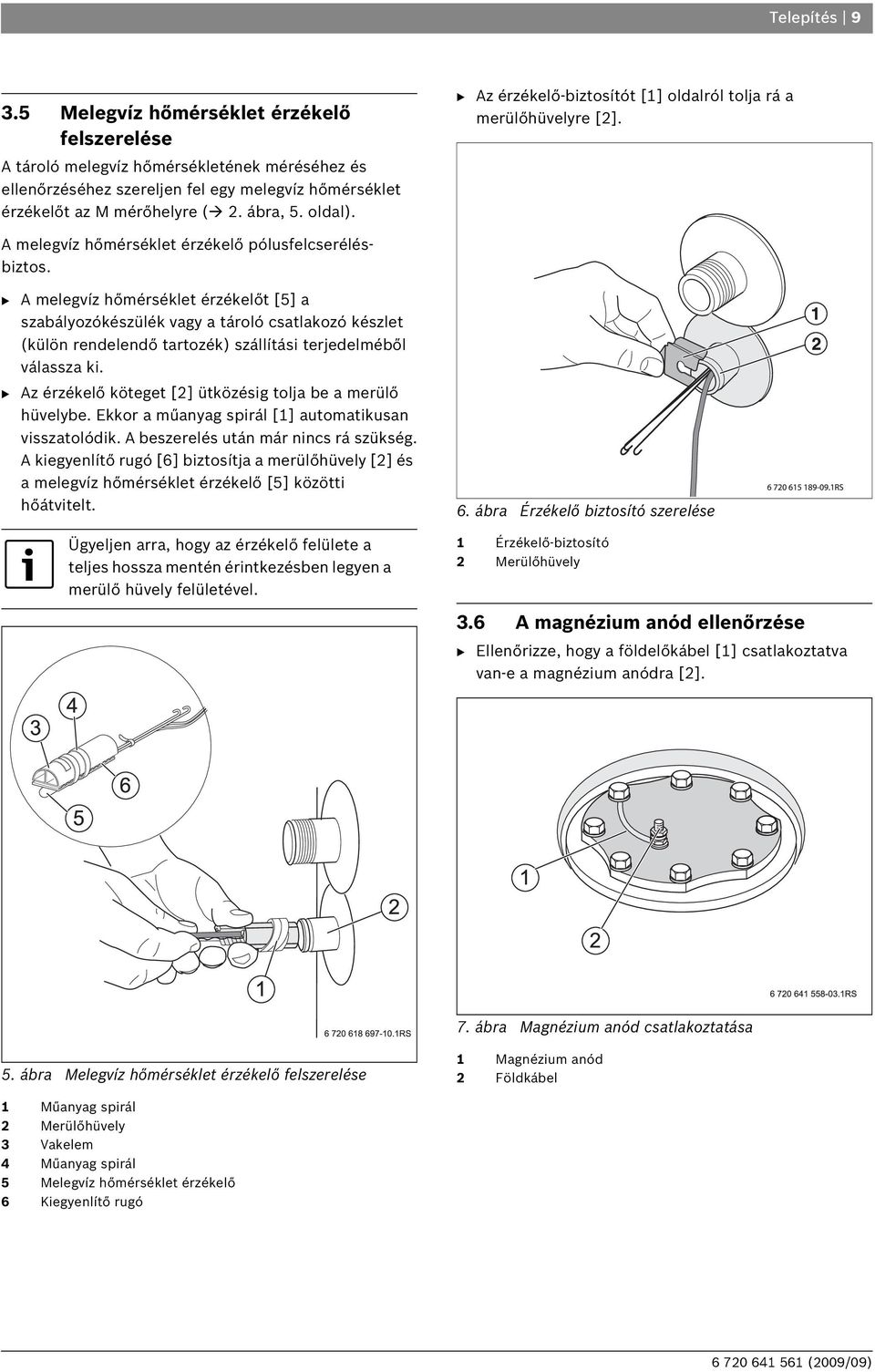

9 Telepítés Melegvíz hőmérséklet érzékelő felszerelése A tároló melegvíz hőmérsékletének méréséhez és ellenőrzéséhez szereljen fel egy melegvíz hőmérséklet érzékelőt az M mérőhelyre ( 2. ábra, 5. oldal). B Az érzékelő-biztosítót [1] oldalról tolja rá a merülőhüvelyre [2]. A melegvíz hőmérséklet érzékelő pólusfelcserélésbiztos. B A melegvíz hőmérséklet érzékelőt [5] a szabályozókészülék vagy a tároló csatlakozó készlet (külön rendelendő tartozék) szállítási terjedelméből válassza ki. B Az érzékelő köteget [2] ütközésig tolja be a merülő hüvelybe. Ekkor a műanyag spirál [1] automatikusan visszatolódik. A beszerelés után már nincs rá szükség. A kiegyenlítő rugó [6] biztosítja a merülőhüvely [2] és a melegvíz hőmérséklet érzékelő [5] közötti hőátvitelt. Ügyeljen arra, hogy az érzékelő felülete a teljes hossza mentén érintkezésben legyen a merülő hüvely felületével. 6. ábra Érzékelő biztosító szerelése 1 Érzékelő-biztosító 2 Merülőhüvely 3.6 A magnézium anód ellenőrzése B Ellenőrizze, hogy a földelőkábel [1] csatlakoztatva van-e a magnézium anódra [2]. 7. ábra Magnézium anód csatlakoztatása 5. ábra Melegvíz hőmérséklet érzékelő felszerelése 1 Magnézium anód 2 Földkábel 1 Műanyag spirál 2 Merülőhüvely 3 Vakelem 4 Műanyag spirál 5 Melegvíz hőmérséklet érzékelő 6 Kiegyenlítő rugó

10 10 Telepítés 3.7 A hőszigetelés felszerelése A hőszigetelés két részből áll és kb 15 C-on optimálisan szerelhető. A hőszigetelés két lezáró vége felé végzett könnyed ütögetések megkönnyítik a végek összeillesztését. A csatlakozóvezetékeken lévő zárólécet először zárja le és szükség esetén szerelési segédeszközzel (U-sín) rögzítse. B Dugja fel a csappantyús anyákat [4]. B Helyezze be a hőszigetelő korongot [2] az első szerelőnyílás fedélre [1]. B 4 lemezcsavarral csavarozza fel a burkolatot [3] a szerelőnyílás fedél elé. 1. A hasított alsó hőszigetelő korongot helyezze a padlóra, a bevágásokkal a tárolólábak tartományában. 2. A perforált hőszigetelést úgy fektesse rá körbe a tárolótestre, hogy a lyukosztás fedésben legyen a csatlakozókkal. 3. Illessze össze és zárja le a hőszigetelés végeit. 9. ábra Hőszigetelés első szerelőnyílás fedél 1 Szerelőnyílás fedél 2 Hőszigetelő korong 3 Burkolat 4 Csappantyús anya 8. ábra A hőszigetelés felszerelése

11 Telepítés 11 B Dugja rá a takarólécet [4] a hőszigetelés zárólécére. B Helyezze be a négyszögletes hőszigetelő dugót [3] belülről a kitörésbe. B Úgy helyezze fel a hőszigetelő korongot [2] a felső szerelőnyílás fedélre, hogy az találkozzon a hőszigetelés szélével. B Helyezze fel a tároló burkolatát [1] a felső hőszigetelő korong [2] és a hőszigetelés pereme fölé. B Vegye ki az adattáblát a műszaki dokumentáció borítékjából. B Húzza le a védőfóliát róla, majd ragassza fel az adattáblát a már ott lévő adattábla alá. 11. ábra Adattábla felragasztása 10. ábra Hőszigetelés felső szerelőnyilás fedél 1 Tároló burkolat 2 Felső hőszigetelés 3 Hőszigetelő dugó 4 Takaróléc 3.8 Elektromos csatlakozás Egy arra jogosult szakemberrel végeztesse el az elektromos csatlakoztatást. VESZÉLY: Életveszély elektromos áram miatt! B A szabályozókészülék kinyitása előtt a fűtési vészkapcsolóval áramtalanítsa a fűtési rendszert és az épület (lakás) megfelelő biztosítékával válassza le azt az elektromos hálózatról. Biztosítsa a fűtőberendezést a véletlen visszakapcsolás ellen. B Vezesse az érzékelő-vezetéket a szabályzókészülékhez. Az elektromos csatlakoztatás és a melegvíz hőmérséklet érzékelő hőmérséklet beállítása során vegye figyelembe a szabályozókészülék műszaki dokumentációját. B Az elektromos csatlakoztatást a szabályozókészülék műszaki dokumentációja szerint végezze el.

12 12 Üzembe helyezés 4 Üzembe helyezés ÉRTESÍTÉS: Tároló károsodás a meg nem engedett nagy nyomás miatt B A biztonsági szelep lefúvató vezetékét állandóan hagyja nyitva. Az üzembe helyezést csak a fűtési rendszer gyártójával vagy egy megbízott szakértővel szabad elvégeztetni. B Minden komponenst és külön rendelendő tartozékot a gyártó megfelelő szerelési és kezelési útmutatójában megadott előírások szerint helyezzen üzembe. 4.1 Töltse fel a tárolót, majd ellenőrizze a tömítettséget Üzembe helyezés előtt töltse fel a tárolót és ellenőrizze tömítettség szempontjából. A tároló tömítettségének ellenőrzését kizárólag vezetékes ivóvízzel végezze. A vizsgálati nyomás melegvízoldalon maximum 10 bar lehet. B A tároló légtelenítéséhez nyissa ki a legmagasabban lévő vízelvételi csapot. B A tároló feltöltéséhez nyissa ki az EK hidegvíz belépés elzárószelepét. B A felfűtés előtt ellenőrizze, hogy feltöltötte-e vízzel a tárolót és a csővezetékeket. Ehhez nyissa meg a légbeszívó- és légtelenítő szelepet. B Ellenőrizze a csatlakozásokat, a csővezetékeket és a szerelőnyílás fedeleket tömítettség szempontjából. 4.2 Üzemeltető tájékoztatása a berendezés gyártója által A szerelést végző szakember ismertesse meg a vevővel a fűtési rendszer és a tároló kezelését. B Hívja fel a kezelő figyelmét arra, hogy a biztonsági szelep lefúvató vezetékének állandóan nyitva kell maradnia, a biztonsági szelep üzemkészségét rendszeres időközönként ellenőrizni kell, legalább két évenként tisztítást és karbantartást kell végezni. B Üzemen kívül helyezés fagyveszély esetén: a tárolót kompletten le kell üríteni - a tároló legalsó részében is. B Fel kell hívni az üzemeltető figyelmét a magnézium anódok rendszeresen szükséges tisztítására és karbantartására; ettől függ a működésük és az élettartamuk. B Adja át az üzemeltetőnek az összes mellékelt dokumentációt.

13 Üzemen kívül helyezés 13 5 Üzemen kívül helyezés 5.1 A tároló üzemen kívül helyezése B Fűtési rendszer üzemen kívül helyezése ( a szabályozókészülék kezelési útmutatója). 5.2 A tároló üzemen kívül helyezése fagyveszély esetén ÉRTESÍTÉS: Tároló károsodás a fagy miatt! Ha távolléte alatt fagyveszély áll fenn, javasoljuk, hogy hagyja a tárolót üzemben. B Aktiválja a szabályozókészüléken a szabadság funkciót vagy válassza a legalacsonyabb használati melegvíz hőmérsékletet. Ha a tárolónak valamilyen meghibásodás miatt több napig üzemen kívül kell maradnia, akkor azt fagyveszély esetén teljesen le kell ürítenie: B Fűtési rendszer üzemen kívül helyezése ( a szabályozókészülék kezelési útmutatója). B Zárja el a hidegvíz belépés EK elzáró szelepét. FIGYELMEZTETÉS: Forrázás veszély a forró víz miatt! B Az üzemen kívül helyezés után hagyja kellően lehűlni a tárolót. B Nyissa ki a az ürítőszelepet. B A rendszer kiszellőztetéséhez nyissa ki a legmagasabban lévő vízelvételi csapot. ÉRTESÍTÉS: Tároló károsodása korrózió miatt! Leürítés után a tárolóban maradt nedvesség korróziót okozhat. B Az ürítőszelepen keresztül teljesen ürítse le a tárolót - a tároló legalsó részében is. B Szárítsa ki jól a belső teret és hagyja nyitva a szerelőnyílás fedelet. B Teljesen ürítse le a tárolót és szárítsa ki a belső terét.

14 14 Karbantartás 6 Karbantartás ÉRTESÍTÉS: Tároló károsodás a hiányos tisztítás és karbantartás miatt! B A tisztítást és a karbantartást legalább két évente el kell végezni. B A hiányosságokat azonnal meg kell szüntetni. Ajánlatos legalább két évenként szakemberrel elvégeztetni a tároló ellenőrzését és tisztítását. Hívja fel erre a kezelő figyelmét. B Kedvezőtlen vízviszonyok között (kemény vagy nagyon kemény víz) és magas hőmérséklettel járó terhelés esetén, illetve fokozott vízfogyasztás esetén: rövidebb időközöket válasszon. 6.1 A tároló előkészítése a tisztításhoz FIGYELMEZTETÉS: Forrázás veszély a forró víz miatt! B Üzemen kívül helyezés után hagyja elegendő mértékben kihűlni a tárolót. 12. ábra Szerelőnyílás fedél leszerelése 1 Tömítés 2 Szerelőnyílás fedél 3 Szerelőnyílás fedele hőszigetelő elemmel ellátva 4 Burkolat B Áramtalanítsa a fűtési rendszert. B Ürítse le a tárolót. Ehhez a hidegvíz belépés EK elzáró szelepét zárja el, és az EL leeresztő csapot nyissa meg. A rendszer kiszellőztetéséhez nyissa meg a legmagasabban elhelyezkedő vízelvételi csapot. B Csavarja ki a burkolat csavarjait, majd távolítsa el a burkolatot [4], valamint a szerelőnyílás fedelét a hőszigetelő elemmel [3] együtt. B Oldja a szerelőnyílás fedél csavarjait, majd vegye le a szerelőnyílás fedelét [2] és a tömítést [1].

15 Karbantartás Tároló tisztítása B Vizsgálja meg a tároló belsejét, van-e benne vízkőlerakódás. ÉRTESÍTÉS: Tároló károsodás a sérült felületkezelés miatt! B A melegvíz tároló belsejének kitisztításához ne használjon kemény, élesszélű tárgyat. B Ha szükséges, erős hidegvízsugárral (4-5 bar túlnyomás) fecskendezze ki tároló belsejét. Növelheti a tisztító hatást, ha a leürített tárolót a kifecskendezés előtt felfűti. Ilyenkor hősokk-hatás lép fel, amely könnyebben leválasztja a vízkőlerakódásokat a símacsöves hőcserélőről. 6.3 A magnézium anód ellenőrzése A magnézium anód fogyó anód, amely a tároló működése során elhasználódik. A magnézium anódot legalább két évenként egyszer vizuálisan ellenőrizni kell. Az anód vizsgálata még évenként külön is elvégezhető egy anódellenőrző védőáramméréssel. Ehhez nem kell leüríteni a tárolót és nem kell kiszerelni az anódokat. Ha nem történik meg az anódrúd szakszerű karbantartása, akkor megszűnik a tároló garanciája. A magnézium rúd felülete olajjal vagy zsírral nem érintkezhet. B Ügyeljen a tisztaságra. Az anódrúd vizuális ellenőrzése B Ha még nem történt volna meg, vegye le a tároló burkolatát és a felső hőszigetelést ( 10. ábra., 11. oldal). B Távolítsa el a felső szerelőnyílás fedelet a magnézium anóddal. B Magnézium anód anódfogyásának ellenőrzése. B Ha az átmérő kb mm-re lecsökkent, akkor cserélje ki a magnézium anódot ( 6.4. fejezet, 16. oldal. oldal). B Egyébként pedig egy új tömítéssel szerelje vissza a magnézium anódot. B A testkábel gyűrűs fülét ( 14. ábra, 16. oldal., [8]) egy hatlapfejű csavarral és a fogazott alátéttel szerelje fel. 13. ábra Tároló kifecskendezése B Egy műanyag csővel rendelkező nedves/száraz porszívóval a maradványokat eltávolíthatja. Erős rásülések eltávolítása Ha a tárolóban rendkívül nagy mennyiségű vízkőlerakódás alakult ki, akkor a vízkőlemezeket erre alkalmas vízkőoldó szerekkel végzett vegyszeres tisztítással tudja eltávolítani. Ehhez jól bevált módszer a tárolónak az ivóvízhálózatról való leválasztása, hogy ezáltal kizárható legyen az ivóvíz szennyezése.

16 16 Karbantartás 6.4 Magnézium anód kicserélése Ha a helyiség magassága nem elegendő egy új magnézium anód beépítéséhez, akkor láncanódot használjon. B A testkábel [8] gyűrűs fülének oldásához csavarja le az M8-as anyát [10]. B M8-as anya [7] lecsavarása. B Vegye le a szerelőnyílás fedelet [3] a magnézium anódról [1]. B Magnézium anód kicserélése. B Szerelje fel az új magnézium anódot a vele együtt szállított apró alkatrészekkel. 6.5 A tároló újbóli üzembe helyezése karbantartás után ÉRTESÍTÉS: Tároló károsodások hibás tömítés miatt! B A tároló tömítetlenségének elkerülése céljából a tisztítás és a karbantartás után helyezzen be új tömítést a szerelőnyílás fedélbe. A tömítés szerelésekor vegye figyelembe a tömítésen a "fedéloldal" jelölést! B Új tömítéssel [1] ellátva ismét helyezze be a szerelőnyílás fedelet [2]. B Kézzel csavarja be a csavarokat a szerelőnyílás fedélbe [2], majd nyomatékkulccsal Nm-rel húzza meg szilárdan azokat. B Töltse fel a tárolót, majd ismét helyezze üzembe a fűtési rendszert. B Ellenőrizze az összes csatlakozást, a magnézium anódot és a szerelőnyílás fedelét tömítettség szempontjából. B A hőszigetelő elemmel együtt szerelje vissza a szerelőnyílás fedelét [3] és a burkolatot [4]. B Helyezze vissza a felső hőszigetelést és a tárolóburkolatot a tárolóra ( 10. ábra., 11. oldal). 14. ábra Magnézium anód kicserélése 1 Magnézium anód 2 Tömítés 3 Szerelőnyílás fedél 4 Szigetelő hüvely 5 U tárcsa 6 Fogazott alátét 7 M8-as anya 8 Testkábel gyűrűs fül 9 Fogazott alátét 10 M8-as anya 15. ábra Szerelőnyílás fedél felszerelése 1 Tömítés 2 Szerelőnyílás fedél 3 Szerelőnyílás fedele hőszigetelő elemmel ellátva 4 Burkolat

17 Környezetvédelem/megsemmisítés 17 7 Környezetvédelem/megsemmisítés A környezetvédelem a Bosch csoport vállalati alapelvét képezi. A termékek minősége, a gazdaságosság és a környezetvédelem számunkra egyenrangú célt képez. A környezetvédelmi törvények és előírások szigorúan betartásra kerülnek. A környezet védelmére a gazdasági szempontokat figyelembe véve a lehető legjobb technikát és anyagokat alkalmazzuk. Csomagolás A csomagolásnál részesei vagyunk az országspecifikus értékesítési rendszereknek, amelyek optimális újrafelhasználást biztosítanak. Minden általunk használt csomagoló anyag környezetbarát és újrahasznosítható. Régi készülék A régi készülékek újra felhasználható anyagokat tartalmaznak. A szerkezet csoportokat könnyen szét lehet válogatni és a műanyagok megjelölést kaptak. Így a különböző szerkezetcsoportokat szét lehet válogatni és az egyes csoportok újrafelhasználásra továbbíthatók ill. megsemmisíthetők.

18 18 Feljegyzések

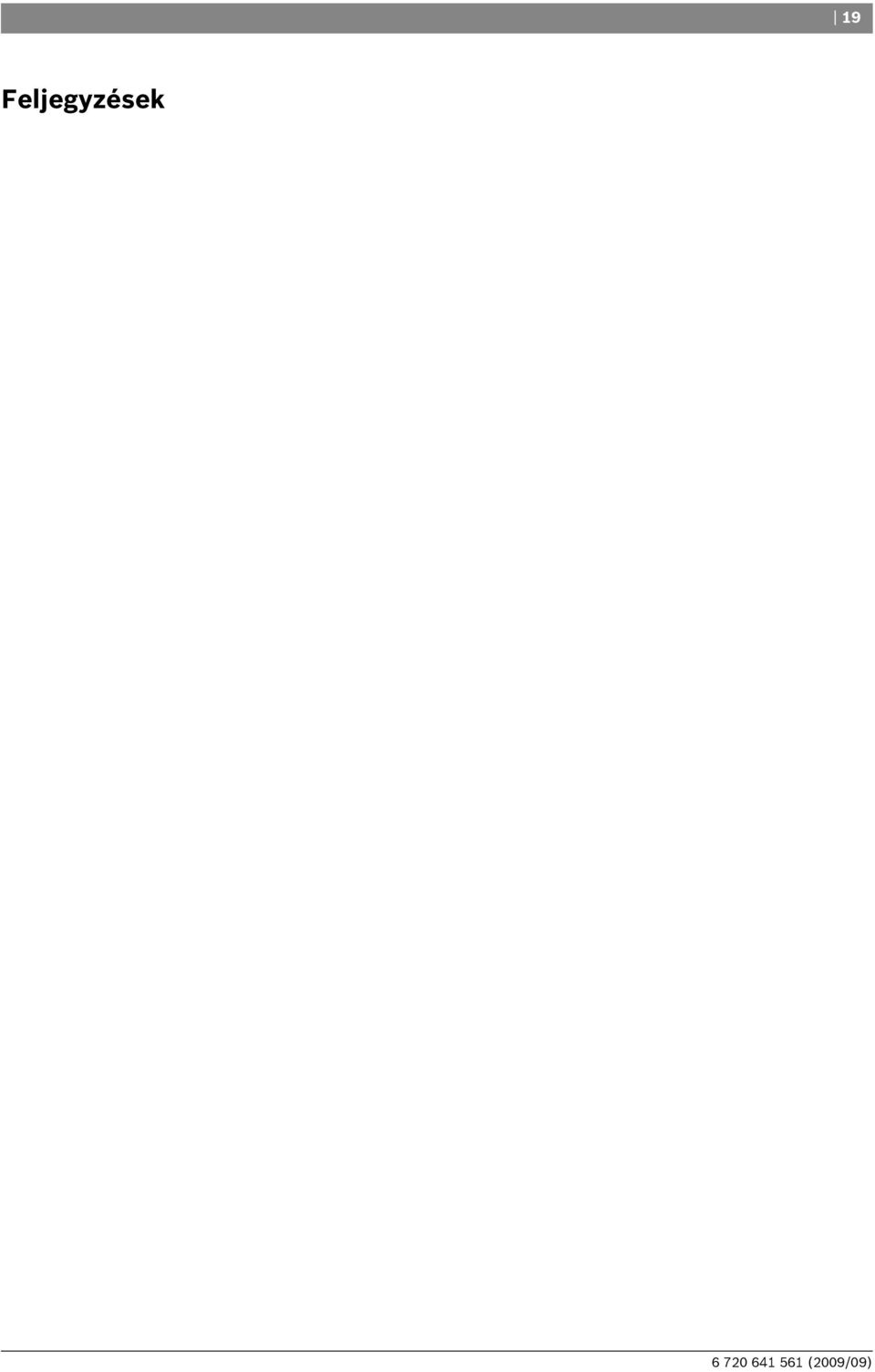

19 19 Feljegyzések

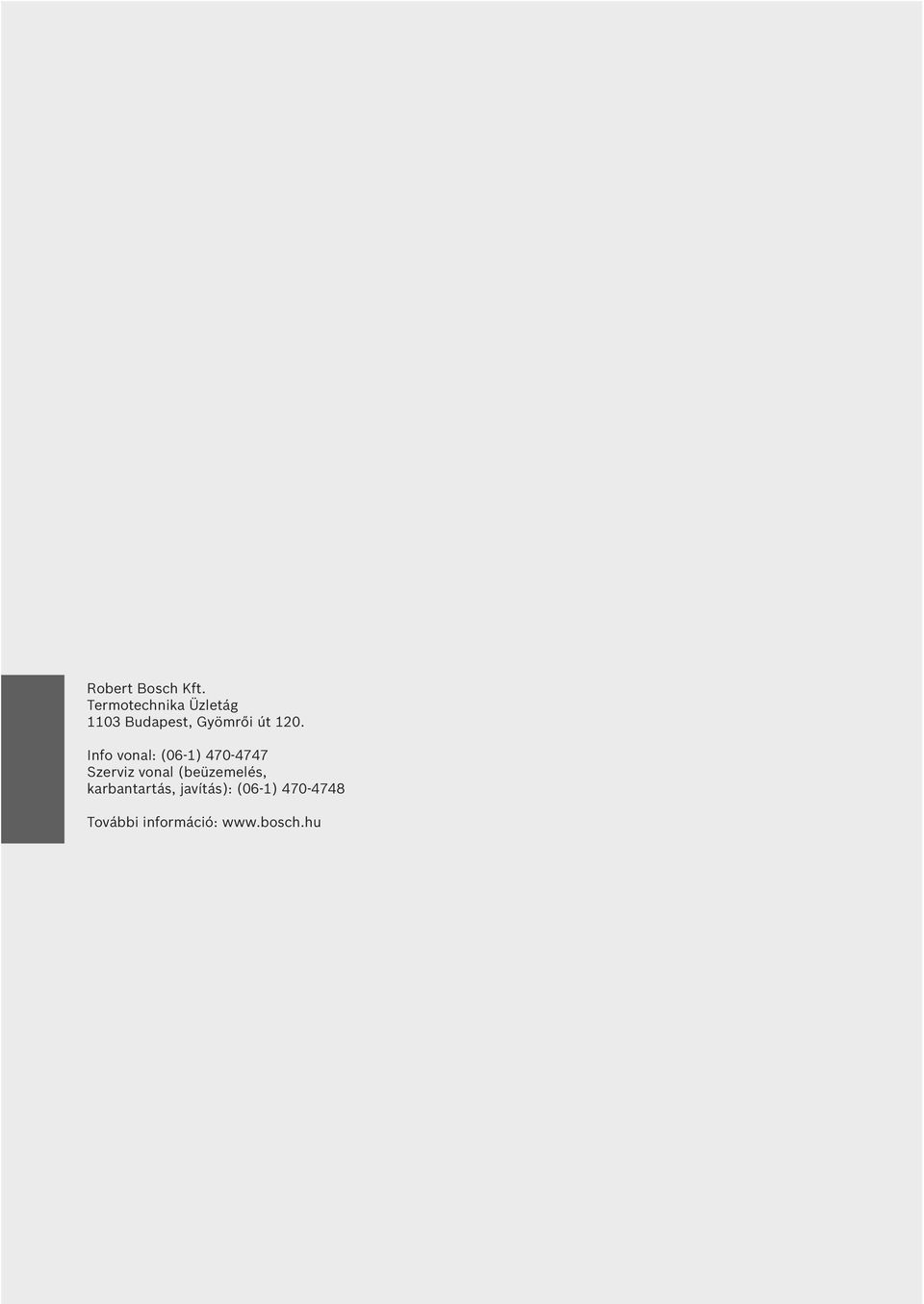

20 Robert Bosch Kft. Termotechnika Üzletág 1103 Budapest, Gyömrõi út 120. Info vonal: (06-1) Szerviz vonal (beüzemelés, karbantartás, javítás): (06-1) További információ:
