1 Melegvíztároló T (205/2)HU Szerelési utasítás szakemberek számára Logalux LTN, LTD, LTH, LF L2TN, L2TD, L2TH, L2F L3TN, L3TD, L3TH, L3F Szerelés és karbantartás előtt figyelmesen olvassa el.

2 Tartalomjegyzék Tartalomjegyzék Szimbólumok magyarázata és biztonsági tudnivalók Szimbólumok magyarázata Biztonsági utasítások A készülékre vonatkozó adatok Rendeletésszerű használat Szállítási terjedelem Termékismertetés LTN/LTH/LTD sorozatú melegvíztárolók LF sorozatú melegvíztárolók Energiafogyasztásra vonatkozó termékadatok CE-megfelelőségi nyilatkozat Külön rendelhető tartozékok Szerszámok, anyagok és segédeszközök Műszaki adatok Csatlakozók Az LT tároló méretei és műszaki adatai Az LF tároló méretei és műszaki adatai Biztonsági határértékek Üzemen kívül helyezés A melegvíztároló üzemen kívül helyezése Melegvíztároló üzemen kívül helyezése fagyveszélykor Szabályozó A szabályozókészülék kezelése Gőzzel fűtött melegvíztárolók szabályozása Karbantartás és tisztítás A melegvíztároló előkészítése tisztításhoz A melegvíztároló tisztítása Aktív anód Karbantartási időközök Környezetvédelem/Ártalmatlanítás Előírások Szállítás Szerelés Felállítás Felállítási helyiség A melegvíztároló felállítása Hidraulikus csatlakoztatás Az ellenőrző nyílás fedéltömítésének beszerelése A hőszigetelés, a szabályozókészülék és a fűtőbetétek szerelése A hőszigetelés felszerelése a hátfalra A szabályozókészülék felszerelése Az elektromos fűtőbetét (külön rendelhető tartozék) beszerelése A hőszigetelés felszerelése a homlokfalra és a feszítőszalagok felhelyezése A hőszigetelés, a szabályozókészülékek és a fűtőbetétek szerelése két- és háromtárolós kivitel esetén Üzembe helyezés A melegvíztároló feltöltése és a tömítettség ellenőrzése Távfűtéses üzemmód Logalux LTN/LTD/LTH/LF (205/2)

3 Szimbólumok magyarázata és biztonsági tudnivalók Szimbólumok magyarázata és biztonsági tudnivalók. Szimbólumok magyarázata Figyelmeztetések A következő jelzőszavak vannak definiálva és kerülhetnek felhasználásra a jelen dokumentumban: ÉRTESÍTÉS azt jelenti, hogy anyagi károk léphetnek fel. VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések léphetnek fel. FIGYELMEZTETÉS azt jelenti, hogy súlyos, akár életveszélyes személyi sérülések léphetnek fel. VESZÉLY azt jelenti, hogy súlyos, akár életveszélyes személyi sérülések léphetnek fel. Fontos információk A figyelmeztetések a szövegben mindig figyelmeztető háromszöggel vannak jelölve. Ezenkívül jelzőszavak jelölik a következmények fajtáját és súlyosságát, ha a veszély elhárítására vonatkozó intézkedések nem történnek meg. Az emberre vagy tárgyakra vonatkozó, nem veszélyt jelző információkat a szöveg melletti szimbólum jelöli. További szimbólumok Szimbólum Jelentés Teendő Kereszthivatkozás a dokumentum más helyére Felsorolás/listabejegyzés Felsorolás/listabejegyzés (2. szint). tábl..2 Biztonsági utasítások Telepítés, átépítés Tűzveszély! A forrasztási és hegesztési munkák tüzet okozhatnak, mert a hőszigetelés éghető anyagból készült. A melegvíztárolót csak engedéllyel rendelkező szakvállalat állíthatja fel vagy helyezheti át másik helyre. Elektromos áramütés okozta életveszély! Gondoskodjon róla, hogy az elektromos munkákat csak arra feljogosított szakemberek végezzék. Elektromos munkák előtt áramtalanítsa a fűtési rendszert a fűtési vészkapcsolóval, és válassza le az elektromos hálózatról a ház biztosítékával. Biztosítsa a fűtőberendezést a véletlen visszakapcsolás ellen. Győződjön meg a feszültségmentességről. A tároló komplett szerelésének befejezése után végezzen védővezető-ellenőrzést az IEC/EN szerint (a fémes menetes csatlakozókat is bevonva). Funkciók A kifogástalan működés biztosítása érdekében tartsa be ezt a szerelési és karbantartási utasítást. Forrázásveszély! A melegvíztároló működésekor 60 C fölötti vízhőmérséklet is felléphet. Karbantartás Javaslat az ügyfélnek: kössön karbantartási és ellenőrzési szerződést egy szakszervízzel. Ellenőrizze a melegvíztárolót a 9. tábl. ( 22. oldal) szerint, és szükség esetén végeztesse el a karbantartást. Csak eredetei alkatrészeket használjon! A vevő tájékoztatása Informálja az üzemeltetőt a melegvíztároló használatáról, és különösen utaljon a biztonság szempontjából fontos pontokra. Adja át az üzemeltetőnek a szerelési és karbantartási utasítást a fűtési rendszernél történő tárolás céljára. Az elektromos fűtőbetét használata A korrózióvédelem fenntartása és az elektromos fűtőbetéttel történő működés közbeni elektromos biztonság szabályainak betartása érdekében vegye figyelembe a következő pontokat: Az elektromos fűtőbetéttel és aktív anóddal rendelkező melegvíztárolókat csak 30 ma-es hibaáram-kapcsolóval szabad üzemeltetni! Műanyag vezetékekkel készült ivóvíz-melegítő rendszereknél feltétlenül fémes menetes csatlakozókat kell használni. Ne használjon műanyagmenetes fűtőbetéteket. Csak szigetelten beépített elektromos fűtőbetéteket használjon. Logalux LTN/LTD/LTH/LF (205/2) 3

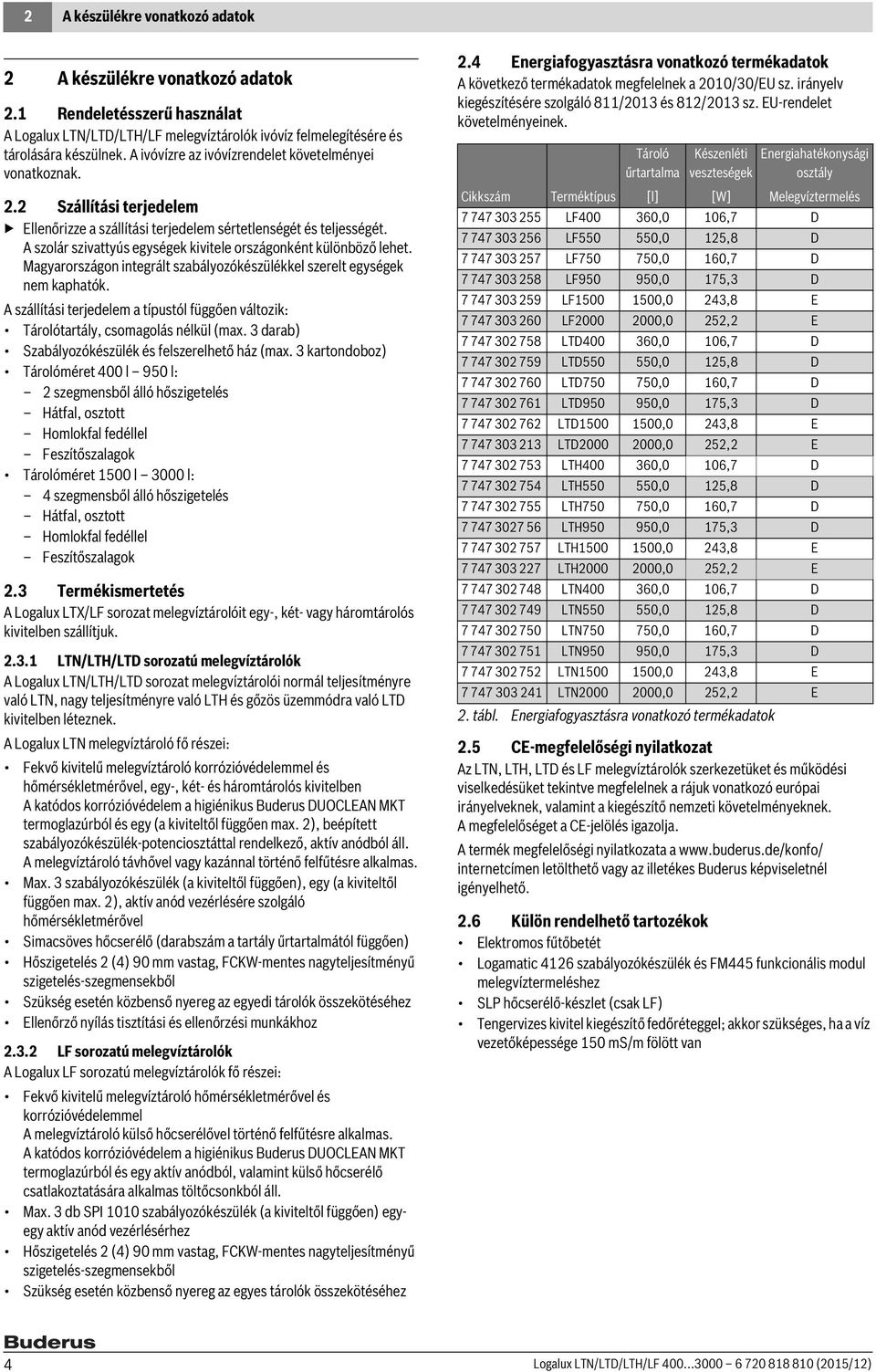

4 2 A készülékre vonatkozó adatok 2 A készülékre vonatkozó adatok 2. Rendeletésszerű használat A Logalux LTN/LTD/LTH/LF melegvíztárolók ivóvíz felmelegítésére és tárolására készülnek. A ivóvízre az ivóvízrendelet követelményei vonatkoznak. 2.2 Szállítási terjedelem Ellenőrizze a szállítási terjedelem sértetlenségét és teljességét. A szolár szivattyús egységek kivitele országonként különböző lehet. Magyarországon integrált szabályozókészülékkel szerelt egységek nem kaphatók. A szállítási terjedelem a típustól függően változik: Tárolótartály, csomagolás nélkül (max. 3 darab) Szabályozókészülék és felszerelhető ház (max. 3 kartondoboz) Tárolóméret 400 l 950 l: 2 szegmensből álló hőszigetelés Hátfal, osztott Homlokfal fedéllel Feszítőszalagok Tárolóméret 500 l 3000 l: 4 szegmensből álló hőszigetelés Hátfal, osztott Homlokfal fedéllel Feszítőszalagok 2.3 Termékismertetés A Logalux LTX/LF sorozat melegvíztárolóit egy-, két- vagy háromtárolós kivitelben szállítjuk LTN/LTH/LTD sorozatú melegvíztárolók A Logalux LTN/LTH/LTD sorozat melegvíztárolói normál teljesítményre való LTN, nagy teljesítményre való LTH és gőzös üzemmódra való LTD kivitelben léteznek. A Logalux LTN melegvíztároló fő részei: Fekvő kivitelű melegvíztároló korrózióvédelemmel és hőmérsékletmérővel, egy-, két- és háromtárolós kivitelben A katódos korrózióvédelem a higiénikus Buderus DUOCLEAN MKT termoglazúrból és egy (a kiviteltől függően max. 2), beépített szabályozókészülék-potenciosztáttal rendelkező, aktív anódból áll. A melegvíztároló távhővel vagy kazánnal történő felfűtésre alkalmas. Max. 3 szabályozókészülék (a kiviteltől függően), egy (a kiviteltől függően max. 2), aktív anód vezérlésére szolgáló hőmérsékletmérővel Simacsöves hőcserélő (darabszám a tartály űrtartalmától függően) Hőszigetelés 2 (4) 90 mm vastag, FCKW-mentes nagyteljesítményű szigetelés-szegmensekből Szükség esetén közbenső nyereg az egyedi tárolók összekötéséhez Ellenőrző nyílás tisztítási és ellenőrzési munkákhoz LF sorozatú melegvíztárolók A Logalux LF sorozatú melegvíztárolók fő részei: Fekvő kivitelű melegvíztároló hőmérsékletmérővel és korrózióvédelemmel A melegvíztároló külső hőcserélővel történő felfűtésre alkalmas. A katódos korrózióvédelem a higiénikus Buderus DUOCLEAN MKT termoglazúrból és egy aktív anódból, valamint külső hőcserélő csatlakoztatására alkalmas töltőcsonkból áll. Max. 3 db SPI 00 szabályozókészülék (a kiviteltől függően) egyegy aktív anód vezérlésérhez Hőszigetelés 2 (4) 90 mm vastag, FCKW-mentes nagyteljesítményű szigetelés-szegmensekből Szükség esetén közbenső nyereg az egyes tárolók összekötéséhez 2.4 Energiafogyasztásra vonatkozó termékadatok A következő termékadatok megfelelnek a 200/30/EU sz. irányelv kiegészítésére szolgáló 8/203 és 82/203 sz. EU-rendelet követelményeinek. Tároló űrtartalma Készenléti veszteségek Energiahatékonysági osztály Cikkszám Terméktípus [l] [W] Melegvíztermelés LF ,0 06,7 D LF ,0 25,8 D LF ,0 60,7 D LF ,0 75,3 D LF ,0 243,8 E LF ,0 252,2 E LTD ,0 06,7 D LTD ,0 25,8 D LTD ,0 60,7 D LTD ,0 75,3 D LTD ,0 243,8 E LTD ,0 252,2 E LTH ,0 06,7 D LTH ,0 25,8 D LTH ,0 60,7 D LTH ,0 75,3 D LTH ,0 243,8 E LTH ,0 252,2 E LTN ,0 06,7 D LTN ,0 25,8 D LTN ,0 60,7 D LTN ,0 75,3 D LTN ,0 243,8 E LTN ,0 252,2 E 2. tábl. Energiafogyasztásra vonatkozó termékadatok 2.5 CE-megfelelőségi nyilatkozat Az LTN, LTH, LTD és LF melegvíztárolók szerkezetüket és működési viselkedésüket tekintve megfelelnek a rájuk vonatkozó európai irányelveknek, valamint a kiegészítő nemzeti követelményeknek. A megfelelőséget a CE-jelölés igazolja. A termék megfelelőségi nyilatkozata a internetcímen letölthető vagy az illetékes Buderus képviseletnél igényelhető. 2.6 Külön rendelhető tartozékok Elektromos fűtőbetét Logamatic 426 szabályozókészülék és FM445 funkcionális modul melegvíztermeléshez SLP hőcserélő-készlet (csak LF) Tengervizes kivitel kiegészítő fedőréteggel; akkor szükséges, ha a víz vezetőképessége 50 ms/m fölött van 4 Logalux LTN/LTD/LTH/LF (205/2)

5 A készülékre vonatkozó adatok Szerszámok, anyagok és segédeszközök A melegvíztároló szereléséhez és karbantartásához a gáz-, víz- és fűtésszerelés szokásos szerszámaira van szükség. Ezeken kívül darut vagy két emelőkocsit célszerű használni. 2.8 Műszaki adatok 2.8. Csatlakozók T. ábra LT/LF csatlakozói AW Melegvíz-kilépés EK/EL Hidegvíz-belépés/leürítés EW Melegvíz-belépés (külső hőcserélő) EZ Cirkuláció IA Első aktív anód IA 2 Második aktív anód, 2000 l tároló-űrtartalomtól RS Visszatérő VS Előremenő MROH Mérőhely segédenergia nélküli szabályozókészülékhez EH Elektromos fűtőbetét (2, 3 vagy 4 betét) MW Mérőhely melegvíz-hőmérséklethez MSTB Mérőhely biztonsági hőmérséklet határolóhoz MTR Mérőhely hőmérséklet-szabályozáshoz A tároló gyors leürítésének biztosításához a hidegvízbelépő és ürítőcsonkon (EK/EL) lévő T-idomot azonos csatlakozási átmérővel kell betervezni. Logalux LTN/LTD/LTH/LF (205/2) 5

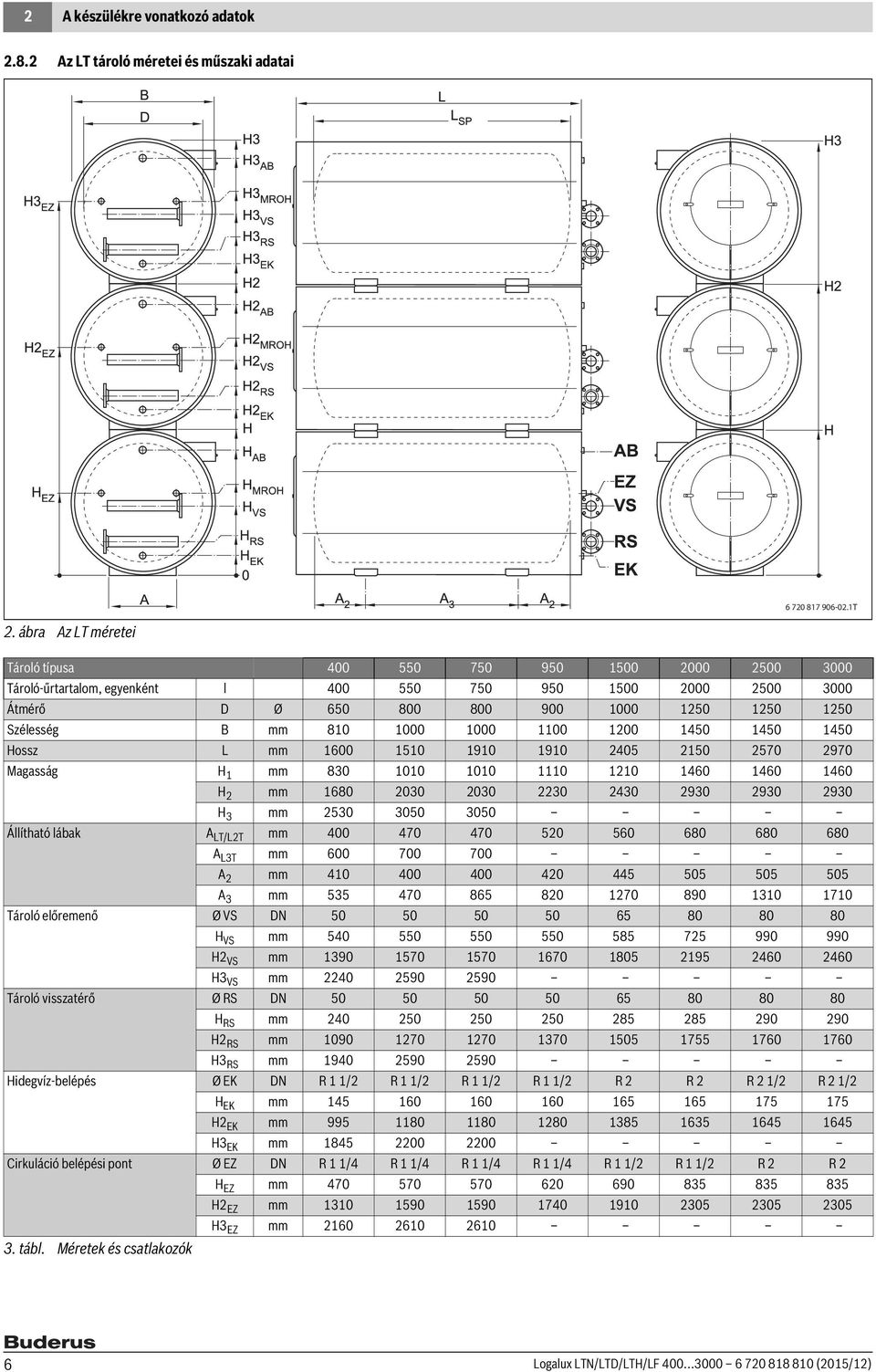

6 2 A készülékre vonatkozó adatok Az LT tároló méretei és műszaki adatai T 2. ábra Az LT méretei Tároló típusa Tároló-űrtartalom, egyenként l Átmérő D Ø Szélesség B mm Hossz L mm Magasság H mm H 2 mm H 3 mm Állítható lábak A LT/L2T mm A L3T mm A 2 mm A 3 mm Tároló előremenő ØVS DN H VS mm H2 VS mm H3 VS mm Tároló visszatérő ØRS DN H RS mm H2 RS mm H3 RS mm Hidegvíz-belépés ØEK DN R /2 R /2 R /2 R /2 R 2 R 2 R 2 /2 R 2 /2 H EK mm H2 EK mm H3 EK mm Cirkuláció belépési pont ØEZ DN R /4 R /4 R /4 R /4 R /2 R /2 R 2 R 2 H EZ mm H2 EZ mm H3 EZ mm tábl. Méretek és csatlakozók 6 Logalux LTN/LTD/LTH/LF (205/2)

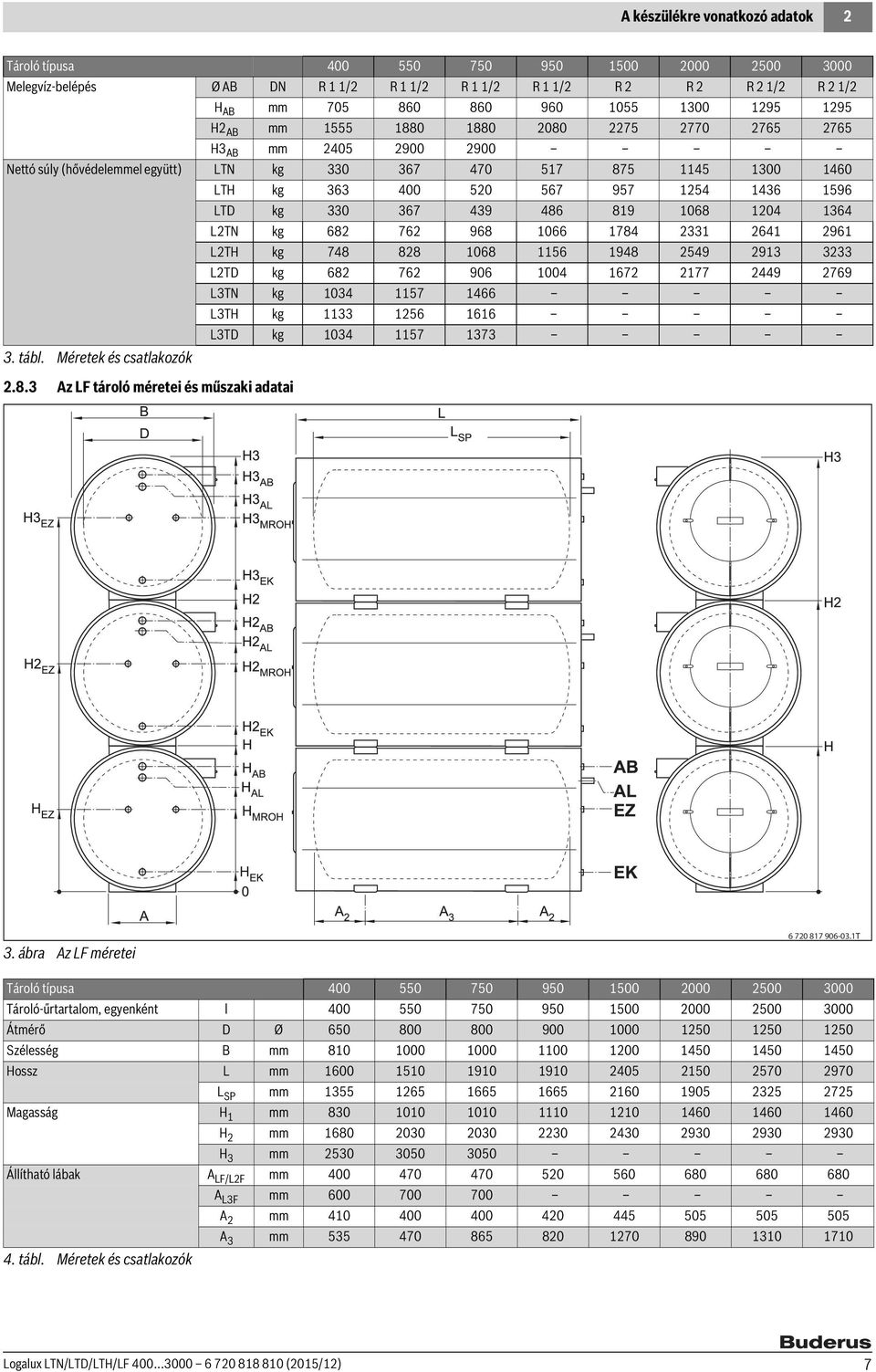

7 A készülékre vonatkozó adatok 2 Tároló típusa Melegvíz-belépés ØAB DN R /2 R /2 R /2 R /2 R 2 R 2 R 2 /2 R 2 /2 H AB mm H2 AB mm H3 AB mm Nettó súly (hővédelemmel együtt) LTN kg LTH kg LTD kg L2TN kg L2TH kg L2TD kg L3TN kg L3TH kg L3TD kg tábl. Méretek és csatlakozók Az LF tároló méretei és műszaki adatai 3. ábra Az LF méretei T Tároló típusa Tároló-űrtartalom, egyenként l Átmérő D Ø Szélesség B mm Hossz L mm L SP mm Magasság H mm H 2 mm H 3 mm Állítható lábak A LF/L2F mm A L3F mm A 2 mm A 3 mm tábl. Méretek és csatlakozók Logalux LTN/LTD/LTH/LF (205/2) 7

8 2 A készülékre vonatkozó adatok Tároló típusa Töltőcsonk ØAL DN H AL mm H2 AL mm H3 AL mm Hidegvíz-belépés Ø EK DN R /2 R /2 R /2 R /2 R 2 R 2 R 2 /2 R 2 /2 H EK mm H2 EK mm H3 EK mm Cirkuláció belépési pont Ø EZ DN R /4 R /4 R /4 R /4 R /2 R /2 R 2 R 2 H EZ mm H2 EZ mm H3 EZ mm Melegvíz-kilépés Ø AB DN R /2 R /2 R /2 R /2 R 2 R 2 R 2 /2 R 2 /2 H AB mm H2 AB mm H3 AB mm Nettó súly (hővédelemmel együtt) LF kg L2F kg L3F kg tábl. Méretek és csatlakozók Biztonsági határértékek ÉRTESÍTÉS: Tárolósérülés a határértékek túllépése miatt! A melegvíztároló sérülésének elkerülése érdekében biztonságtechnikai okokból be kell tartani az alábbi határértékeket. Megengedett maximális értékek Hőmérséklet [ C] Üzemi nyomás [bar] Fűtővíz ) 60 6 Melegvíz tábl. A melegvíztároló biztosítási határértékei ) Csak Logalux LTN, LTH, LTD 8 Logalux LTN/LTD/LTH/LF (205/2)

9 Előírások 3 3 Előírások Szabványok és irányelvek A felállítási helytől függően (pl. különböző országokban és régiókban) kiegészítő vagy más követelmények (pl. hálózatra csatlakoztatási követelmények) is érvényesek lehetnek. A melegvíztároló és az elektromos fűtőbetét szerelésénél és üzemeltetésénél be kell tartani az adott országban és régióban érvényes előírásokat, irányelveket és szabványokat (pl. az áramszolgáltatók előírásait). Németország Fűtő és melegvizet termelő berendezések telepítése és felszerelései Elektromos bekötés Termékszabványok DIN : Ivóvizes rendszerekre vonatkozó műszaki szabályok (TRWI) DIN 470: Épületek hőigényének (a fűtőterhelésének) kiszámítására vonatkozó szabályok DIN 4708: Központi vízmelegítő rendszerek DIN 4747-: Távhőrendszerek -. rész: Alállomások, házi állomások és házi rendszerek felszerelései fűtővizes távhőrendszerekre történő csatlakoztatáshoz DIN 475: Vizes fűtési rendszerek DIN 4753-: Ivóvíz-melegítők, ivóvíz-melegítő rendszerek és tárolós ivóvíz-melegítők -. rész: Tárolók 000 l fölötti űrtartalommal DIN 8380: VOB ) ; fűtési rendszerek és központi vízmelegítő rendszerek DIN 838: VOB ) ; Épületeken belüli gáz-, víz- és szennyvíz-szerelési munkák DIN 842: VOB ) ; Műszaki berendezések hőszigetelési munkálatai AVB 2) Vízzel kapcsolatos adatok DIN EN 77: Az ivóvíz védelme a szennyeződésektől... DIN EN 806-5: Ivóvizes rendszerekre vonatkozó műszaki szabályok DVGW W 55: Ivóvíz-melegítő és vezetékrendszerek; a legionellák szaporodását megakadályozó műszaki intézkedések új rendszerekben DIN VDE 000: Erősáramú berendezések létesítése 000 V névleges feszültségig VDE 090: Elektromos berendezések fő potenciálkiegyenlítése DIN 8382 VOB ) : Elektromos kábel- és vezetékrendszerek épületekben IEC/EN 60335: Házi használatra és hasonló célokra szolgáló elektromos készülékek biztonsága DIN 4753: Vízmelegítők és vízmelegítő rendszerek ivóvízhez és üzemi vízhez DIN 4753, 3. rész: Vízmelegítők és vízmelegítő rendszerek ivóvízhez és üzemi vízhez; vízoldali korrózióvédelem zománcozással; követelmények és ellenőrzés DIN 4753, 6 rész: vízmelegítő rendszerek ivóés üzemivíz hálózatokhoz, katódos korrózióvédelem zománcozott acél tartályokhoz, követelmény és ellenőrzés DIN 4753, 7. rész: Tartályok 000 l űrtartalomig, gyártási, hőszigetelési és korrózióvédelmi követelmények DIN 4753, 8. rész: Vízmelegítők hőszigetelése 000 l névleges űrtartalomig követelmények és ellenőrzések DIN EN 2897: Vízellátás Rendelkezés közvetett fűtésű, légtelenítő nélküli melegvíztárolókhoz W 553 sz. munkalap: Cirkulációs rendszerek méretezése... VDI 2036: Távhővel működő épületgépészeti berendezések Gőzre vonatkozó műszaki szabályok (TRD) Nyomás alatt működő készülékekre vonatkozó irányelv (DGRL) Üzembiztonsági rendelet (BetrSichV) 6. tábl. A melegvíztárolók szerelésére vonatkozó németországi szabályok (válogatás) ) VOB: Rendelkezés építési teljesítmények kiadásáról és elnyeréséről, C rész: Építési teljesítmények általános műszaki szerződési feltételei (ATV) 2) Kiírási dokumentumok építési teljesítményekre a magasépítésben, különös tekintettel a lakásépítésre Logalux LTN/LTD/LTH/LF (205/2) 9

10 4 Szállítás 4 Szállítás A melegvíztároló emelőkocsival vagy daruval is szállítható. VESZÉLY: Leeső teher okozta életveszély! Csak olyan szállítóköteleket használjon, amelyek kifogástalan állapotban vannak. A horgokat csak az erre a célra szolgáló daruszemekbe akassza be. ÉRTESÍTÉS: Károsodás a szállítmány szakszerűtlen rögzítése miatt! A szállításhoz megfelelő szállítóeszközt használjon. Szállítás daruval Akassza be a szállítókötelek horgait a két daruszembe []. Akassza a daruhorgot a szállítókötélbe. A melegvíztárolót nem szabad ütődve letenni. 5 Szerelés 5. Felállítás 5.. Felállítási helyiség ÉRTESÍTÉS: Fagy miatti rendszerkárok! Ha a berendezés nem üzemel, akkor fagy esetén befagyhat. A melegvíztárolót csak fagymentes helyiségben szabad felállítani, az üzemen kívül helyezett tárolót fagyveszély esetén le kell üríteni A melegvíztároló felállítása A melegvíztárolót sima és teherbíró padlóra kell felállítani. A felállítási helyiségben be kell tartani a karbantartáshoz, szereléshez és javításhoz szükséges minimális távolságokat ( 5. ábra). Ügyeljen arra, hogy a melegvíztároló felső széle fölötti szabad mennyezeti méret ne legyen 500 mm-nél kisebb. Állítsa be vízszintesre és stabilra a melegvíztárolót. Szükség esetén helyezzen alá lemezcsíkot. A két- vagy háromtárolós kivitel esetén a hővédelem felhelyezése előtt össze kell csavarozni a tárolótartályokat. A háromtárolós kivitelnél ügyelni kell a tárolólábak rögzítésére. 4. ábra Daruszemek a melegvíztárolón [] Daruszemek > m T 5. ábra Minimális távolságok Névleges űrtartalom Faltávolság [l] A, [mm] B, [mm] tábl. Minimális távolságok 0 Logalux LTN/LTD/LTH/LF (205/2)

11 Szerelés Hidraulikus csatlakoztatás VESZÉLY: Tűzveszély a forrasztási és hegesztési munkák végzésekor! Ha lehetséges, akkor a forrasztási és hegesztési munkákat a hőszigetelés felszerelése előtt végezze el. A forrasztási és hegesztési munkák végzésekor védőintézkedések szükségesek, mert a hőszigetelés éghető anyagból készült, pl. le kell takarni a hőszigetelést. A munka elvégzése után ellenőrizze a hőszigetelés sértetlenségét. Zárja le a nem használt tároló csatlakozásokat. VESZÉLY: Az egészség veszélyeztetése szennyezett víz miatt! A nem tiszta körülmények között elvégzett szerelés az ivóvíz elszennyeződéséhez vezethet. A melegvíztárolót higiéniailag kifogástalanul, az országspecifikus szabványok és irányelvek szerint kell szerelni és szerelvényekkel ellátni. Szerelés után a melegvíztárolót és a csővezetékeket alaposan át kell mosni ivóvízzel. A melegvíztároló későbbi sérülésének elkerülése érdekében: Műanyag vezetékekkel készült ivóvíz-melegítő rendszereknél fémes csatlakozóidomokat kell használni. Olyan szerelőanyagot használjon, ami 95 C-ig hőálló. A tároló csatlakozó vezetékeit menetes kötésekkel, szükség esetén elzáró szeleppel kivitelezze. A melegvíz-vezetékbe építsen be légbeszívó és légtelenítő szelepet az elzárószelep elé. A kivitelező által szerelt ürítőt az alsó tárolócsatlakozóhoz kell szerelni. Az iszaptalanítás biztosítása érdekében ne szereljen be könyökidomokat a leürítő vezetékbe. Feszültségmentesen szerelje a csatlakozó vezetékeket. 6. ábra Csatlakozási vázlat hidraulikus csatlakoztatáshoz [] Tárolótartály [2] Légbeszívó és légtelenítő szelep [3] Elzáró szelep ürítőszeleppel [4] Biztonsági szelep [5] Visszacsapó csappantyú [6] Elzáró szelep [7] Cirkulációs szivattyú [8] Nyomáscsökkentő (szükség szerint) [9] Vizsgálószelep [0] Visszafolyás-gátló [] Manométer csatlakozó csonk [2] Ürítés A tároló gyors leürítésének biztosításához a hidegvíz-belépő és ürítőcsonkon (EK/EL) lévő T-idomot azonos csatlakozási átmérővel kell betervezni. Több vízmelegítő elhelyezése esetén a melegvízhez és a fűtővízhez tartozó összekötő csatlakoztatást párhuzamosan, a Tichelmann rendszer szerint kell kivitelezni ( 7. ábra, 2. oldal). Logalux LTN/LTD/LTH/LF (205/2)

12 5 Szerelés EZ AW 5 4 EK VHF 7. ábra Csatlakozási vázlat hidraulikus csatlakoztatáshoz 2 vízmelegítő esetén AW Melegvíz-kilépés EK Hidegvíz-belépés EZ Cirkuláció belépési pont [] Membrános biztonsági szelep, DIN szerinti típusvizsgálattal (tárolónként darab, ha azok egyenként elzárhatók) [2] Ürítőszelep [3] Elzáró berendezés [4] Légbeszívó és légtelenítő szelep [5] Elzáró szelep ürítőszeleppel [6] Cirkulációs szivattyú kapcsolóórával [7] Visszacsapó csappantyú [8] Nyomáscsökkentő; ha a vezetéknyomás nagyobb a biztonsági szelep megszólalási nyomásának 80 %-ánál Biztonsági szelep (a kivitelező biztosítja) A biztonsági szelepen helyezze el a következő feliratot: "Ne zárja el a lefúvató vezetéket. A felfűtés során biztonsági okokból víz folyhat a csőből." Minimális csatlakozási keresztmetszet A víztér névleges űrtartalma Maximális fűtőteljesítmény ) A tömítettség ellenőrzése Ellenőrizze az összes csatlakozó és az ellenőrző nyílás fedelének tömítettségét. [9] Vizsgálószelep [0] Visszafolyás-gátló [] Nyomásmérő-csatlakozó csonk a DIN szerint, 000 liter alatti tároló-űrtartalom; nyomásmérő a DIN szerint, 000 liter fölötti tároló-űrtartalom [2] T-idom és leeresztőcsap (a gyors átmosáshoz/leürítéshez fontos) [3] Hőmérséklet érzékelő; biztonsági hőmérséklet határoló 0 C fölötti előremenő hőmérséklet esetén [4] Hőmérséklet érzékelő hőmérséklet szabályozóhoz [7] Vízszűrő [8] Beállító eszköz [9] Hőmérsékletmérő [...9] Minden alkatrész kivitelezéskor biztosítandó. RHF T A lefúvató vezeték keresztmetszetét úgy kell méretezni, hogy az legalább a biztonsági szelep kilépési keresztmetszetének megfeleljen ( 8. tábl.). A biztonsági szelep üzemkész állapotát időnként megemeléssel ellenőrizni kell. l kw LT...N LT...H LT...D LF DN DN DN32 > tábl. A lefúvató vezeték méretezése ) Teljesítményadatok a DIN 4708 szerint Tv = 80 C, ill. bar gőz-túlnyomás esetén. Más előremenő hőmérséklet és gőznyomás esetén az adott max. felfűtési teljesítményt figyelembe kell venni. 3 Gyártási sorozat 2 Logalux LTN/LTD/LTH/LF (205/2)

13 Szerelés Az ellenőrző nyílás fedéltömítésének beszerelése Csavarja le az anyákat, és vegye le az ellenőrző nyílás fedelét. Helyezze rá az ellenőrző nyílás fedéltömítését a fedélre. Az ellenőrző nyílás esztergált sugara és az ellenőrző nyílás fedéltömítésének kialakított sugara alakzáróan felfekszik egymásra. 5.4 A hőszigetelés, a szabályozókészülék és a fűtőbetétek szerelése Azt javasoljuk, hogy a hőszigetelést csak a szerelés és a tömörségvizsgálat után szerelje fel l tárolóméret esetén a hővédelem csak 2 szegmensből áll. Középen nincs szükség feszítőszalagra l tárolómérettől egy második aktív anód is be van szerelve a hátfalba (az LF sorozat kivételével). Az anódkábelt még a C és D hővédő szegmens tárolótartályra történő felhelyezése előtt vezesse el a szabályozókészülékhez. A homlokfal felszerelése előtt szerelje fel a szabályozókészüléket, és végezzen el minden elektromos munkát. 8. ábra Az ellenőrző nyílás fedéltömítésének beszerelése [] Az ellenőrző nyílás fedéltömítése [2] Ellenőrző nyílás T A hőszigetelés lényegében a kerületen, valamint az elülső és hátsó falelemeken lévő szigetelésből áll. A homlokfal és a hátfal fedelének kivételével minden hőszigetelésszegmens a jobb azonosítás érdekében számokkal van megjelölve ( 0. ábra) T 9. ábra Az ellenőrző nyílás fedéltömítése alakzáróan ül a fedélen [] Az ellenőrző nyílás fedéltömítése [2] Ellenőrző nyílás Helyezze bele az ellenőrző nyílásba és csavarozza fel szorosan az ellenőrző nyílás fedéltömítéssel ellátott fedelét. 0. ábra Vázlat a hőszigetelés-szegmensek számozásához T Logalux LTN/LTD/LTH/LF (205/2) 3

14 5 Szerelés 5.4. A hőszigetelés felszerelése a hátfalra A hőszigetelés felszerelését az egytárolós kivitelre mutatjuk be. Vegye ki a flízdugókat a hátfalban lévő lyukakból. Helyezze a tároló alá az alsó/hátsó hőszigetelés-szegmenst ( 0. ábra, [], 3. oldal), és helyezze a tárolólábakat a szigetelés réseibe.. ábra A flízdugók kivétele a hátfalban lévő lyukakból Helyezze a hátfalra a hátfal hőszigetelés-szegmenseit T T 3. ábra A hőszigetlés-szegmens behelyezése a tároló alá Tolja rá a felső/hátsó hőszigetelés-szegmenst ( 0. ábra, [2], 3. oldal) az alsó szegmenshez úgy, hogy az alsó horgos zárósín helyére pattanjon. 4. ábra A felső és az alsó hőszigetelés-szegmens összetolása Szükség esetén helyezzen fel a szerelési segédeszközöket T 2. ábra A hátfal hőszigetelés-szegmenseinek felszerelése T T 5. ábra A szerelési segédeszközök felhelyezése 4 Logalux LTN/LTD/LTH/LF (205/2)

15 Szerelés 5 Tekerje a tároló köré az összekötött hőszigetelés-szegmenseket. Zárja le a nyergen/a lábaknál lévő réseket flízcsíkokkal T 6. ábra A hőszigetelés rátekerése a tárolóra Kösse össze az -es és 2-es hőszigetelés-szegmenst ( 0. ábra, 3. oldal) a felső horgos zárósín segítségével. 9. ábra A rések lezárása flízcsíkokkal. [] Rés [2] Flízcsík Helyezze fel a ragasztható rozettákat a nyergen/a lábaknál T 7. ábra A hőszigetelés összekötése horgos zárósínnnel Helyezze fel a 3-as és 4-es hőszigetelés-szegmenst ( 0. ábra, 3. oldal) az -es és a 2-es szegmenshez ( 0. ábra, 3. oldal) hasonló módon T T 20. ábra A ragasztható rozetták felhelyezése a nyeregre/a lábaknál A szabályozókészülék felszerelése Vágja ki a hőszigetésből egy vágókéssel a kábelfurathoz szükséges hengeres nyílást T 8. ábra A 3-as és 4-es hőszigetelés-szegmens ( 0. ábra, 3. oldal) felhelyezése. 2. ábra Nyílás készítése a hőszigetelésben T Logalux LTN/LTD/LTH/LF (205/2) 5

16 5 Szerelés Rögzítse fel a szerelőházat 4 lemezcsavarral. Csavarozza rá a testkábel fülét ( 25. ábra, []) a tárolótartály fülére. Dugja rá a (szabályozókészülékre szerelt) anódkábel lapos dugaszát az aktív anód fülére ( 25. oldal, [2]). Vezesse bele a hőmérséklet érzékelőt, a hőmérséklet szabályozót és a biztonsági hőmérséklet határolót egy vak-idommal az ellenőrző nyílás fedelében lévő merülőhüvelybe ( 25. ábra, [3]), és biztosítsa őket hernyócsavarral T 22. ábra A szerelőház felcsavarozása Vezessen minden kábelt és érzékelő-vezetéket a kábelfuraton keresztül a szabályozókészüléktől a merülőhüvelyhez és az aktív anódhoz T 25. ábra A hőmérséklet érzékelő, a hőmérséklet szabályozó és a biztonsági hőmérséklet határoló beszerelése [] Fül a testvezeték számára [2] Aktív anód [3] Merülőhüvely Csatlakoztassa hasonló módon a második aktív anódot is (tárolóméret 2000 l fölött) T 23. ábra A kábelek átvezetése a kábelfuraton Helyezze a szabályozókészüléket a szerelőházba és csavarozza azt rá a házra ( 22. ábra, 6. oldal). A kapcsolási rajz szerint hozza létre az elektromos összekötéseket. Ügyeljen a kábelek és vezetékek gondos vezetésére, pl. a horgos zárósín fedele alatt. Készítse el a hálózati csatlakozást l fölötti tárolóméret esetén helyezze be a második anódot a következők szerint ( 26. ábra) ábra A szabályozókészülék felszerelése T 26. ábra A szabályozókészülék elektromos csatlakoztatásának elvégzése [] Fül a testvezeték számára [2] Második aktív anód T 6 Logalux LTN/LTD/LTH/LF (205/2)

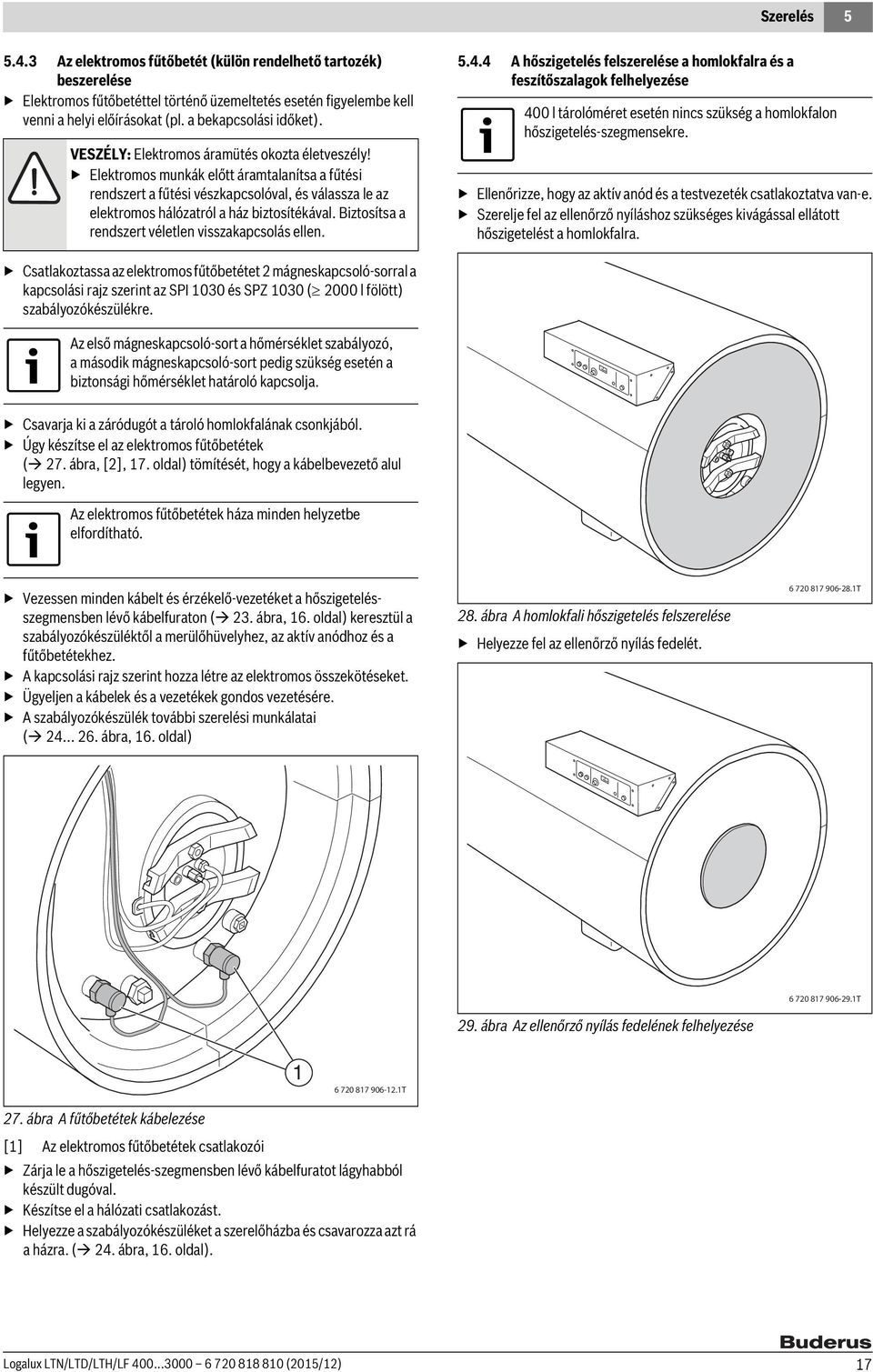

17 Szerelés Az elektromos fűtőbetét (külön rendelhető tartozék) beszerelése Elektromos fűtőbetéttel történő üzemeltetés esetén figyelembe kell venni a helyi előírásokat (pl. a bekapcsolási időket). VESZÉLY: Elektromos áramütés okozta életveszély! Elektromos munkák előtt áramtalanítsa a fűtési rendszert a fűtési vészkapcsolóval, és válassza le az elektromos hálózatról a ház biztosítékával. Biztosítsa a rendszert véletlen visszakapcsolás ellen A hőszigetelés felszerelése a homlokfalra és a feszítőszalagok felhelyezése 400 l tárolóméret esetén nincs szükség a homlokfalon hőszigetelés-szegmensekre. Ellenőrizze, hogy az aktív anód és a testvezeték csatlakoztatva van-e. Szerelje fel az ellenőrző nyíláshoz szükséges kivágással ellátott hőszigetelést a homlokfalra. Csatlakoztassa az elektromos fűtőbetétet 2 mágneskapcsoló-sorral a kapcsolási rajz szerint az SPI 030 és SPZ 030 ( 2000 l fölött) szabályozókészülékre. Az első mágneskapcsoló-sort a hőmérséklet szabályozó, a második mágneskapcsoló-sort pedig szükség esetén a biztonsági hőmérséklet határoló kapcsolja. Csavarja ki a záródugót a tároló homlokfalának csonkjából. Úgy készítse el az elektromos fűtőbetétek ( 27. ábra, [2], 7. oldal) tömítését, hogy a kábelbevezető alul legyen. Az elektromos fűtőbetétek háza minden helyzetbe elfordítható. Vezessen minden kábelt és érzékelő-vezetéket a hőszigetelésszegmensben lévő kábelfuraton ( 23. ábra, 6. oldal) keresztül a szabályozókészüléktől a merülőhüvelyhez, az aktív anódhoz és a fűtőbetétekhez. A kapcsolási rajz szerint hozza létre az elektromos összekötéseket. Ügyeljen a kábelek és a vezetékek gondos vezetésére. A szabályozókészülék további szerelési munkálatai ( ábra, 6. oldal) 28. ábra A homlokfali hőszigetelés felszerelése Helyezze fel az ellenőrző nyílás fedelét T 29. ábra Az ellenőrző nyílás fedelének felhelyezése T T 27. ábra A fűtőbetétek kábelezése [] Az elektromos fűtőbetétek csatlakozói Zárja le a hőszigetelés-szegmensben lévő kábelfuratot lágyhabból készült dugóval. Készítse el a hálózati csatlakozást. Helyezze a szabályozókészüléket a szerelőházba és csavarozza azt rá a házra. ( 24. ábra, 6. oldal). Logalux LTN/LTD/LTH/LF (205/2) 7

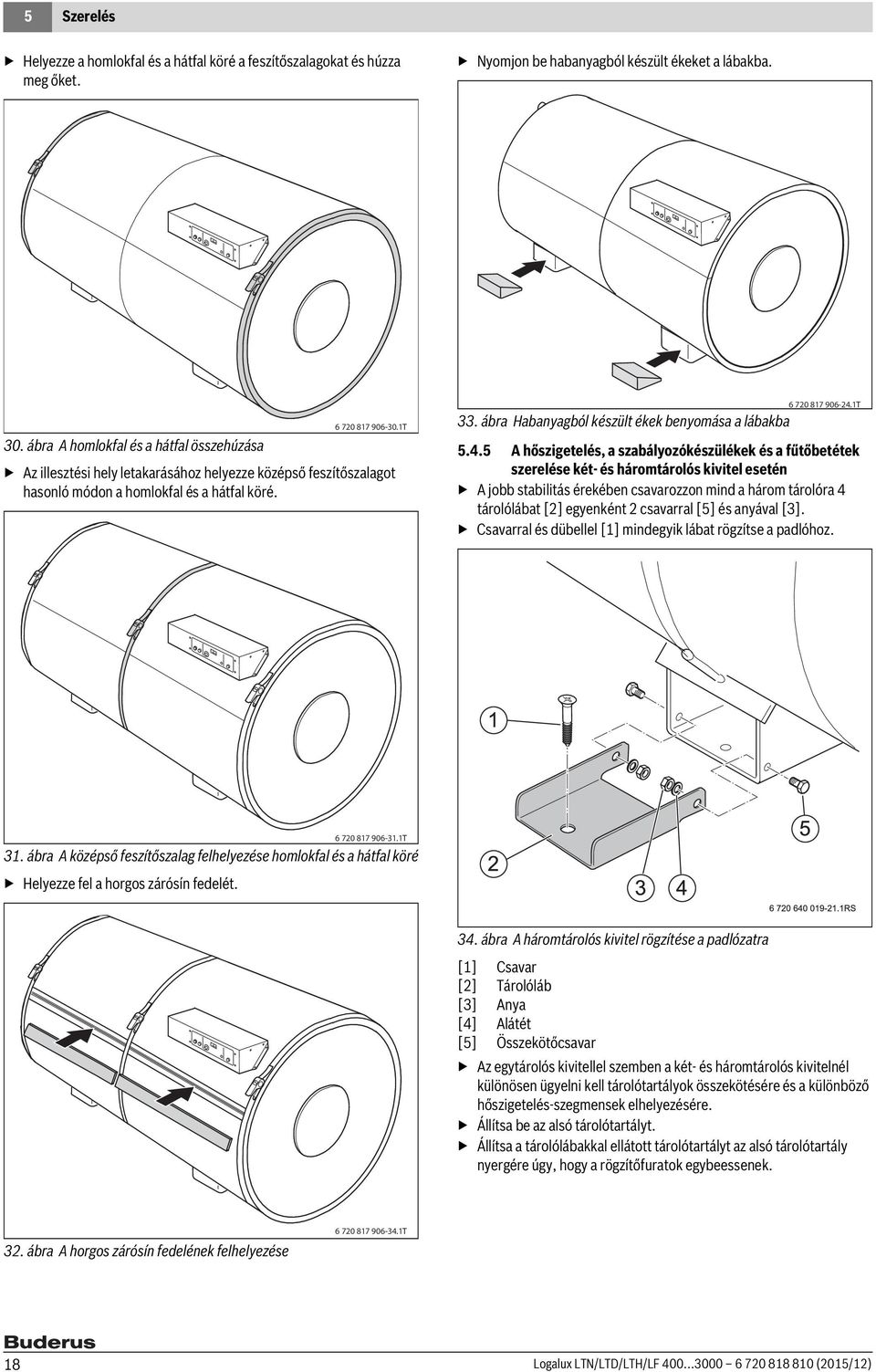

18 5 Szerelés Helyezze a homlokfal és a hátfal köré a feszítőszalagokat és húzza meg őket. Nyomjon be habanyagból készült ékeket a lábakba T 30. ábra A homlokfal és a hátfal összehúzása Az illesztési hely letakarásához helyezze középső feszítőszalagot hasonló módon a homlokfal és a hátfal köré. 33. ábra Habanyagból készült ékek benyomása a lábakba T A hőszigetelés, a szabályozókészülékek és a fűtőbetétek szerelése két- és háromtárolós kivitel esetén A jobb stabilitás érekében csavarozzon mind a három tárolóra 4 tárolólábat [2] egyenként 2 csavarral [5] és anyával [3]. Csavarral és dübellel [] mindegyik lábat rögzítse a padlóhoz T 3. ábra A középső feszítőszalag felhelyezése homlokfal és a hátfal köré Helyezze fel a horgos zárósín fedelét. 34. ábra A háromtárolós kivitel rögzítése a padlózatra [] Csavar [2] Tárolóláb [3] Anya [4] Alátét [5] Összekötőcsavar Az egytárolós kivitellel szemben a két- és háromtárolós kivitelnél különösen ügyelni kell tárolótartályok összekötésére és a különböző hőszigetelés-szegmensek elhelyezésére. Állítsa be az alsó tárolótartályt. Állítsa a tárolólábakkal ellátott tárolótartályt az alsó tárolótartály nyergére úgy, hogy a rögzítőfuratok egybeessenek. 32. ábra A horgos zárósín fedelének felhelyezése T 8 Logalux LTN/LTD/LTH/LF (205/2)

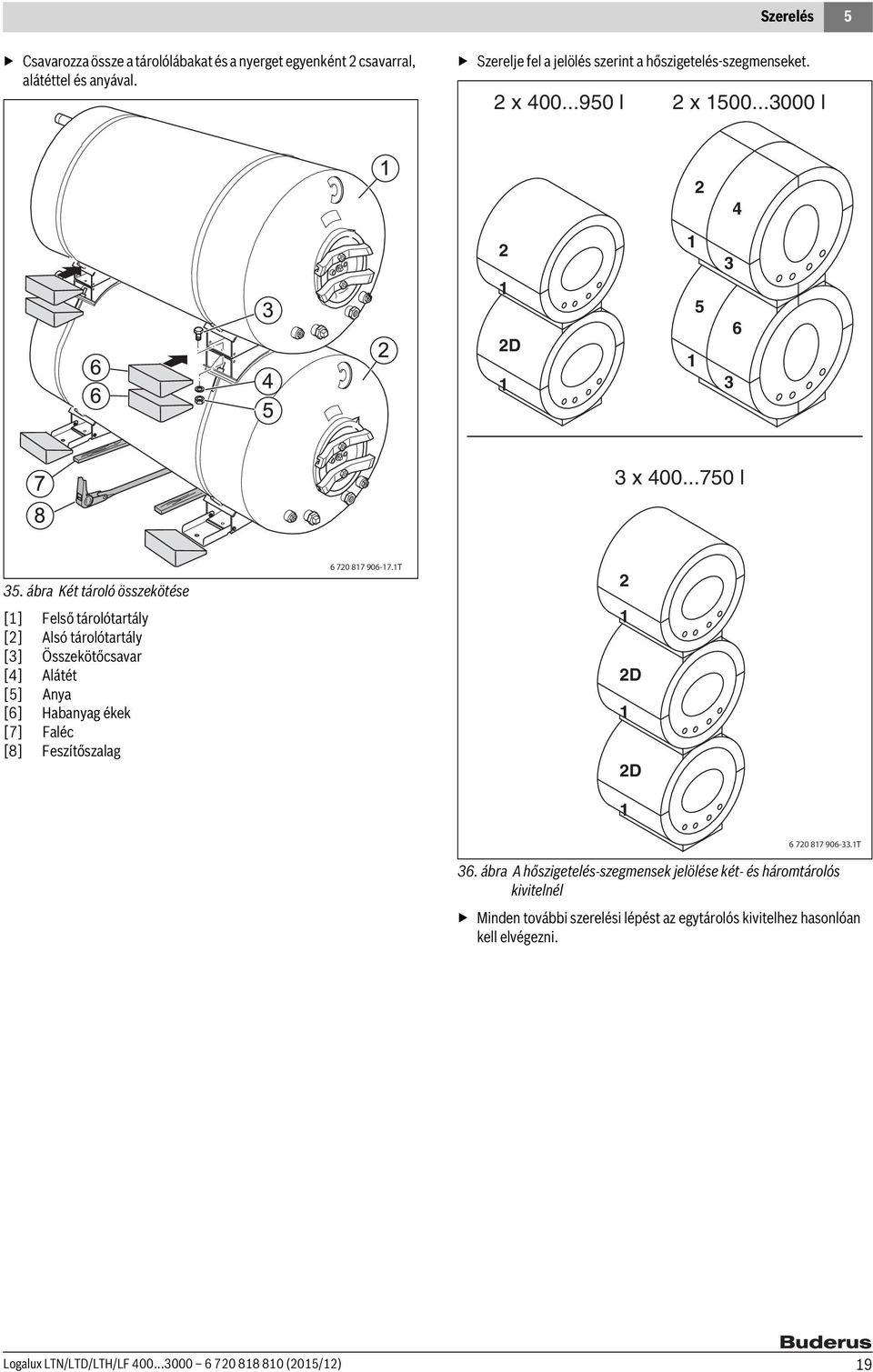

19 Szerelés 5 Csavarozza össze a tárolólábakat és a nyerget egyenként 2 csavarral, alátéttel és anyával. Szerelje fel a jelölés szerint a hőszigetelés-szegmenseket. 2 x l 2 x l 2 2D x l 35. ábra Két tároló összekötése [] Felső tárolótartály [2] Alsó tárolótartály [3] Összekötőcsavar [4] Alátét [5] Anya [6] Habanyag ékek [7] Faléc [8] Feszítőszalag T 2 2D 2D T 36. ábra A hőszigetelés-szegmensek jelölése két- és háromtárolós kivitelnél Minden további szerelési lépést az egytárolós kivitelhez hasonlóan kell elvégezni. Logalux LTN/LTD/LTH/LF (205/2) 9

20 6 Üzembe helyezés 6 Üzembe helyezés Az első üzembe helyezést szakvállalatnak kell elvégeznie. VESZÉLY: Áramütés miatti életveszély! Minden elektromos csatlakozót és kábelt védeni kell megérintés ellen! Állandó kilépési hőmérséklet esetén jelölje meg a beállító szelep [5] szeleporsóját. Állítsa be a melegvíz-hőmérséklet parancsolt értékét, pl. 50 C-ot, a hőmérséklet-szabályozó szelepen [4]. Zárja el a fogyasztási helyeket. ÉRTESÍTÉS: Az elektromos fűtőbetéttel és aktív anóddal rendelkező melegvíztárolókat csak 30 ma-es hibaáramkapcsolóval szabad üzemeltetni! Üzembe helyezéshez a kazán és a melegvíztároló üzembe helyezési utasítását figyelembe kell venni. Az LTN/LTH/LTD tárolónál a távfűtéses üzemmód mellett az elektromos fűtőbetéttel és kazánnal, az LF tárolónál pedig a külső hőcserélőn keresztül történő felfűtés is lehetséges. Vegye figyelembe a megfelelő hőtermelők dokumentációját. 6. A melegvíztároló feltöltése és a tömítettség ellenőrzése Üzembe helyezés előtt ellenőrizze az összes csőcsatlakozó és menetes csatlakozó tömítettségét. A tároló felfűtése után az ennek következtében fellépő nyomásnövekedés miatt kézzel húzza utána a búvónyílás fedél csavarjait. 6.2 Távfűtéses üzemmód Szabályozza be a tároló-kombináció szivattyúját a tartós melegvízteljesítménynek megfelelő szállító-teljesítmányre. A beszabályozást a szivattyú mögötti beállító szeleppel végezheti el. Ha a beszabályozást a minimális előremenő hőmérsékletnél végzi el (nyári üzemmód), akkor a hőmérséklet-szabályozó szelepet teljesen ki kell nyitni (a legmagasabb parancsolt érték beállítás a termosztáton). Beszabályozás közben nyissa ki a fogyasztási helyeket, a teljes kifolyási mennyiségnek azonban nem szabad túllépnie a maximális melegvíz-teljestményt. Nyissa ki a fogyasztási helyeket. Nyissa ki a melegvíz elzáró szelepét [3]. Állítsa be a kifolyási mennyiséget a tartós melegvíz-teljesítménynek megfelelően. Jelölje meg a szeleporsó állását a beállító szelepen [5]. Zárja el a melegvíz elzáró szelepét [3]. Fűtse fel a melegvíz-hőmérsékletet a töltőtárolóban 50 C-ra. Zárja el a beállító szelepet [5] %-ig. Kapcsolja be a szivattyút [6]. Nyissa ki az előbeállításnak megfelelően a melegvíz elzáró szelepét [3]. Mérje meg a kifolyási mennyiséget. Állítsa be a hőmérséklet-szabályozó szelepet [4] a legmagasabb parancsolt értékre. Mérje meg a meelegvíz-hőmérsékletet a melegvíz-kilépésen vagy a fogyasztási helyeken. Ha a melegvíz-hőmérséklet lecsökken (< 50 C), akkor zárja el a beállító szelepet [5]. Ha a melegvíz-hőmérséklet emelkedik (> 50 C), akkor nyissa ki a beállító szelepet [5] T 37. ábra Melegvíztároló csatlakoztatási rajza [] Merülőhüvely a visszatérő hőmérséklet korlátozóhoz [2] Merülőhüvely a melegvíz-hőmérséklet hőmérséklet-mérőjéhez [3] Melegvízelzáró-szelep [4] Segédenergia nélkül működő hőmérséklet-szabályozó szelep [5] Beállító szelep [6] Szivattyú 20 Logalux LTN/LTD/LTH/LF (205/2)

21 Üzemen kívül helyezés 7 7 Üzemen kívül helyezés 7. A melegvíztároló üzemen kívül helyezése Helyezze üzemen kívül a fűtési rendszert ( A szabályozókészülék és a hőtermelő kezelési utasítása). 7.2 Melegvíztároló üzemen kívül helyezése fagyveszélykor 8 Szabályozó 8. A szabályozókészülék kezelése Vegye figyelembe a szabályozókészülék szerelési utasítását. 8.2 Gőzzel fűtött melegvíztárolók szabályozása A gőzzel fűtött melegvíztárolókat a gőzoldalon kell szabályozni. A kondenzvíz-oldali szabályozás nem lehetséges. ÉRTESÍTÉS: Tároló károsodás a fagy miatt! Ha távolléte alatt fagyveszély áll fenn, akkor javasoljuk, hogy hagyja üzemben a melegvíztárolót. Aktiválja a szabályozókészüléken a szabadság funkciót, vagy válassza ki a legalacsonyabb melegvízhőmérsékletet. Helyezze üzemen kívül a fűtési rendszert ( A szabályozókészülék és a hőtermelő kezelési utasítása). Zárja el az EK hidegvíz-belépés elzáró szelepét. Mivel a gőzzel fűtött melegvíztárolóknál kondenzvízátemelés nem lehetséges, a gyűjtőnek kell biztosítani a konenzvíz-elfolyást. Állítsa be vízszintesre a gyűjtőt. Segédenergia nélkül működő hőmérséklet-szabályozókkal történő szabályozás esetén a gőzzel fűtött melegvíztárolóknál mindig szivattyús cirkulációra van szükség. VESZÉLY: Melegvíz okozta forrázásveszély! Üzemen kívül helyezés után hagyja megfelelő mértékben kihűlni a melegvíztárolót. Nyissa ki az ürítőszelepet. Légtelenítéshez nyissa ki a légbeszívó és légtelenítő szelepet vagy a legmagasabban lévő vízcsapot. ÉRTESÍTÉS: Tároló károsodása korrózió miatt! A leürítés után a tárolóban maradt nedvesség korróziót okozhat. Ürítse le teljesen a melegvíztárolót az ürítőszelepen keresztül - a melegvíztároló legalacsonyabban lévő részén is. Szárítsa ki jól a belső teret, és hagyja nyitva az ellenőrző nyílások fedeleit. Végezze el a hidegvíz-bevezetés szerelési munkáit. Ürítse le teljesen a melegvíztárolót, és szárítsa ki a belső teret. Logalux LTN/LTD/LTH/LF (205/2) 2

22 9 Karbantartás és tisztítás 9 Karbantartás és tisztítás ÉRTESÍTÉS: A tároló károsodása a hiányos tisztítás és karbantartás miatt! A tisztítást és a karbantartást legalább 2 évente el kell végezni. A hiányosságokat azonnal meg kell szüntetni. Javasoljuk, hogy rendszeres időközönként végeztessen ellenőrzést és tisztítást szakemberrel, a 22. oldalon lévő 9. táblázat szerint. Erre hívja fel a berendezés üzemeltetőjének figyelmét. Kedvezőtlen vízviszonyok (kemény vagy nagyon kemény víz esetén) és magas hőmérséklet-terhelés esetén válasszon rövidebb időközöket. A vízbevezetésben lévő szilárdtest-szűrő rendszeres karbantartása higiéniai okokból szükséges. Javasoljuk, hogy kössön karbantartási és ellenőrzési szerződést a berendezés üzemeltetőjével. 9. A melegvíztároló előkészítése tisztításhoz VESZÉLY: Melegvíz okozta forrázásveszély! Üzemen kívül helyezés után hagyja megfelelő mértékben kihűlni a melegvíztárolót. Áramtalanítsa a fűtési rendszert. Ürítse le a melegvíztárolót. Ehhez zárja el az EK hidegvíz-belépés elzáró szelepét és nyissa ki az EL leeresztőcsapot. Légtelenítéshez nyissa ki a légbeszívó és légtelenítő szelepet vagy a legmagasabban lévő vízcsapot. 9.2 A melegvíztároló tisztítása Az ellenőrző nyílás fedelének lecsavarozása előtt csavarja ki az aktív anódot és távolítsa el a testvezetéket. Közben ne sértse meg az aktív anódot! Ne ejtse be a búvónyílás fedelét a tárolótartályba. Ellenőrizze a melegvíztároló belső terét vízkőlerakódás szempontjából. ÉRTESÍTÉS: A tároló károsodása a sérült felületkezelés miatt! A tartály belső falának tisztításához ne használjon kemény, éles szélű fémtárgyakat. A nagyobb felületű vízkőmaradványokat kiöblítés előtt aprítsa fel egy farúddal. Ha szükséges, akkor mossa ki erős hidegvíz-sugárral a melegvíztároló belő terét (4...5 bar túlnyomással). Ha a leürített melegvíztárolót a kifecskendezés előtt felfűti, akkor ezzel megnövelheti a tisztító hatást. Ekkor hősokkhatás lép fel, ami jobban leválasztja a vízkőlerakódást a simacsöves hőcserélőről. Erős vízkövesedés és több tároló esetén ipari porszívó használatát javasoljuk Erős rásülések eltávolítása Ha a melegvíztárolóban erősen ráégett vízkőlerakódás keletkezett, akkor azt megfelelő vízkőoldó szerrel (pl. Citro Plus, Sanit gyártmány) végzett vegyszeres tisztítással távolítsa el. Ehhez az ivóvízoldalon le kell választani a melegvíztárolót a hálózatról, hogy az ivóvíz elszennyezése kizárható legyen. 9.3 Aktív anód ÉRTESÍTÉS: Helytelen kezelés okozta javíthatatlan sérülés! Az aktív anód nem szennyeződhet olajjal vagy zsírral! Az aktív anód megfelelő működését zöld állapotjelző lámpa jelzi a szabályozókészüléken. Zavar esetén a zavarjelző lámpa pirosan villog. Ezzel egyidejűleg lekapcsol a tárolótöltő szivattyú. Ha a zavarjelzőlámpa pirosan villog, akkor értesítse a szakvállalatot. 9.4 Karbantartási időközök A hidegvíz vizet és kis mennyiségben vízben oldott anyagokat, elsősorban meszet tartalmaz. Ez utóbbi határozza meg az úgynevezett "vízkeménységet". A vízkő a víz felmelegítésekor válik ki, és ez azt jelenti, hogy lerakódik a készülékben és rárakódik a simacsöves hőcserélőre vagy az elektromos fűtőbetétekre vagy pedig leülepedik a tároló fenekére. A mészkiválás mennyisége és ezzel a vízkőlerakódás a vízben oldott mész mennyiségétől, víz hőmérsékletétől és a vízátfolyástól függ. Általánosan érvényes: Minél magasabbak az előbbi értékek, annál több mészkő válik ki és rakódik le és annál rövidebbek az üzemeltetett készülékek karbantartási és tisztítási időközei. A következő táblázat a karbantartási időközök irányértékeit mutatja, ezek azonban a sok különböző vízkeménység és üzemeltetési körülmény miatt csak durva irányértékek. A helyi viszonyok függvényében előfordulhat, hogy sűrűbb karbantartást, rövidebb karbantartási intervallumot kell alkalmazni. Az ezekre az az irányértékekre történő hivatkozás nem képezheti jótállásos igénybejelentések alapját. Az egyes területeken előforduló vízösszetételtől függően célszerű eltérni a nevezett tájékoztató értékektől. Kétség esetén érdeklődjön a helyileg illetékes vízszolgáltatónál. Rendszeres karbantartást kell végezni, legkésőbb az alábbi időszakok után: Kalciumkarbonát Vízkeménység okozta vízkeménység Normál átfolyás, Megnövelt átfolyás, Normál átfolyás, Normál átfolyás, Normál átfolyás, Megnövelt átfolyás, vízhőmérséklet vízhőmérséklet vízhőmérséklet vízhőmérséklet vízhőmérséklet vízhőmérséklet mol/m 3 dh 60 C 60 C 70 C 70 C >70 C >70 C <,5 < 8,4 < 24 hónap < 2 hónap < 2 hónap < 8 hónap < 5 hónap < 2 hónap,5...2,5 8,4...4 < 2 hónap < 8 hónap < 8 hónap < 5 hónap <2 hónap < 9 hónap > 2,5 > 4 < 5 hónap < 2 hónap < 2 hónap < 9 hónap < 6 hónap < 6 hónap 9. tábl. Karbantartási időközök 22 Logalux LTN/LTD/LTH/LF (205/2)

23 Környezetvédelem/Ártalmatlanítás 0 0 Környezetvédelem/Ártalmatlanítás A környezetvédelem a Bosch csoport vállalati alapelvét képezi. A termékek minősége, a gazdaságosság és a környezetvédelem számunkra egyenrangú célt jelent. A környezetvédelmi törvények és előírások szigorúan betartásra kerülnek. A környezet védelmére a gazdasági szempontokat figyelembe véve a lehető legjobb technikát és anyagokat alkalmazzuk. Csomagolás A csomagolásnál részesei vagyunk az országspecifikus értékesítési rendszereknek, amelyek optimális újrafelhasználást biztosítanak. Minden általunk használt csomagolóanyag környezetbarát és újrahasznosítható. Régi készülék A régi készülékek újrahasznosítható anyagokat tartalmaznak. A szerelvénycsoportokat könnyen szét lehet válogatni, és a műanyagok meg vannak jelölve. Így a különböző szerelvénycsoportok osztályozhatók, és újrafelhasználás, ill. ártalmatlanítás céljából leadhatók. Logalux LTN/LTD/LTH/LF (205/2) 23
