2 1 HU T2 2 Mûszaki terület A jelen találmány nagy sûrûségû optikai lemezen lévõ hibás terület kezelésére szolgáló eljárásra, és pontosabban egyszer írható optikai lemezre, berendezésre és eljárásra vonatkozik nagy sûrûségû optikai lemezen, mint például egyszer írható Blu-ray lemezen (Blu-ray Disc Write Once, BD¹WO) lévõ hibás terület kezelésére (menedzselésére). Háttér Olyan új, nagy sûrûségû optikai lemez áll jelenleg kifejlesztés alatt, amelyre jó minõségû video- és audioadatok írhatóak, arról törölhetõek és arra újraírhatóak hosszú idõtartamon át, mint például az újraírható Bluray lemez (Blu-ray Disc re¹writable, BD¹RE). Ahogy az 1. ábrán látható, adatoknak a BD¹RE¹re való írására és az arról való reprodukálására szolgáló optikai lemezes készülék el van látva jelnek 10 optikai lemezre való írására és arról való reprodukálására szolgáló 11 optikai író-olvasó fejjel. Ugyancsak látható egy, a 11 optikai író-olvasó fejtõl származó jelnek reprodukált jelként való feldolgozására vagy külsõ adatfolyamnak írásra megfelelõ írható jellé való demodulálására és feldolgozására szolgáló 12 videolemezes rögzítõ (video disc recorder, VDR) rendszer. Az optikai lemezes készülék ugyancsak el van látva külsõ analóg jel kódolására és a 12 VDR rendszernek való biztosítására szolgáló 13 kódolóval. Ahogy a 2. ábrán látható, a BD¹RE fel van osztva, illetve ahhoz hozzá van rendelve bevezetõ terület (lead¹in area, LIA), adatterület és kivezetõ terület (leadout area, LOA). Az adatterület el van látva felhasználói adatterülettel és belsõ tartalékterülettel (inner spare area, ISA) és külsõ tartalékterülettel (outer spare area, OSA) rendre hozzárendelve a felhasználói adatterület elülsõ végéhez és hátsó végéhez. Az LIA el van látva olyan hibakezelési területtel (defect management area, DMA), amely lemezdefiníciós struktúra (disc definition structure, DDS) információval és hibalista (defect list, DFL) információval rendelkezik hibás terület kezelése (menedzselése) céljából. Eközben az optikai lemezes készülék 12 VDR rendszere a külsõ adatokat elõre meghatározott rögzítési mérettel rendelkezõ ECC blokkegységnek megfelelõ klaszterekben írja a külsõ jelnek írásra alkalmas jellé való kódolása és demodulálása után. Ahogy a 2. ábrán bemutatásra került, amennyiben hibás terület kerül megtalálásra a felhasználói adatterületen, amikor az adat a felhasználói adatterületre való írásra kerül, a 12 VDR rendszer helyettesítési írási mûveletek sorát hajtja végre, amelynek során a hibás területre írt adat klaszterei a tartalékterületek egyikére kerülnek írásra, például a belsõ tartalékterületre (ISA) a hibás terület helyett. A 12 VDR rendszer a helyettesítési írási mûveletek során a tartalékterületre írt adatok elérésére szolgáló hibalista-információt ugyancsak írja és kezeli. A hibalista-információ elõre meghatározott rögzítési mérettel, például négy klaszteres rögzített rögzítési mérettel rendelkezik, és több hibabejegyzést (Defect_Entry #1~#n) foglal magában, amelyek mindegyike írott helyzetinformációval bír a megfelelõ hibás területrõl, valamint írott helyzetinformációval a helyettesítés során a tartalékterületre írt adatról. Így még akkor is, amennyiben a BD¹RE felhasználói adatterületén hibás terület van, a 12 VDR rendszer képes az adatírási hiba megelõzésére elõzetesen azáltal, hogy a hibás területre írt adatok klasztereit a tartalékterületre írja a hibás terület helyett, és azáltal, hogy az adatokat a tartalékterületrõl reprodukálja. Az egyszer írható Blu-ray lemez (Blu-ray Disc Write- Once, BD¹WO) az olyan nagy sûrûségû optikai lemezek másik típusa, amely kifejlesztés alatt áll, és amelynél jó minõségû adatok rögzíthetõek a lemezre, és reprodukálhatóak onnan. Ahogy a név sugallja, az adatok csak egyszer írhatóak a BD¹WO¹ra, és nem újraírhatóak a BD¹WO¹n. Mindazonáltal a BD¹WO¹t ismételten ki lehet olvasni. Ennek eredményeként a BD¹WO ott hasznos, ahol az adatoknak rögzítési közegen való újraírhatósága nem elvárt, vagy nem lényeges. A nagy sûrûségû optikai lemezek, mint például a BD¹WO szabványosítására vonatkozó tárgyalások nemrégiben kezdõdtek meg. Ebben a vonatkozásban szükség van lemezstruktúrára és hibás területek kezelésére szolgáló eljárásra és berendezésre, amelyek lehetõvé teszik, és figyelembe veszik a BD¹WO egyedi jellemzõit és annak megkívánt mûködését. Az ilyen technikák a BD¹WO¹t a piacon eladhatóvá és mûködését keresztülvihetõvé teszik. A fõigénypontok tárgyi körének jellemzõi ismertek a technika állásához tartozó EP A2 és EP A3 iratokból. Részletesebben, az EP A2 irat optikai lemez adatait kiolvasó eszközzel rendelkezõ optikai lemezes készüléket tár fel, a lemez elõzetesen alternatív területtel van ellátva, amely helyettesítõként szolgál, amikor hiba létezik az adatterületen, és elõzetesen rögzítve van rá olyan listainformáció, amely több készletbõl áll, a készletek mindegyike az adatterület lemezen való pozíciójából és az alternatív terület címébõl van kialakítva, és a javítása után pufferel egy hibás adatterületet, valamint eszközzel rendelkezik, amely olyan új alternatív listát tárol, amelyben az alternatív terület és annak pufferelési célja közötti megfeleltetési viszony van rögzítve. A javítás utáni pufferelésre szolgáló eszköz normál adatpuffer eszközzel van felszerelve, amely az új alternatív listára hivatkozik, és normál adatterületen pufferel adatokat anélkül, hogy olyan adatterületen pufferelne adatokat, amely hibás, alternatív adatpuffer eszközzel van felszerelve, amely az új alternatív listára hivatkozik, és amely az alternatív területen, az új alternatív listában mutatott pufferterületen pufferel adatokat, valamint végsõ adatpuffer eszközzel van ellátva, amely alternatív adatot pufferel adatterületen, amely a normál adatpuffer eszköz által kapott pufferelt adat hibája, azáltal, hogy kombinálva van a normál adatpuffer eszköz révén kapott pufferelt adat és az alternatív adatpuffer eszköz révén kapott pufferelt adat. Az EP A3 irat eljárást és berendezést tár fel hibás szektorok kezelésére információrögzítõ köze- 2

3 1 HU T2 2 gen, mint például egyszer írható optikai lemezen és újraírható optikai lemezen, amelyeken sok hibás szektor jöhet létre, és azok eloszlása egyenlõtlen lehet. A közegen alternatív zónák vannak kialakítva, amelyek az alábbiakból állnak össze: elsõrendû terület felhasználói adatok rögzítése céljából, amelynek kapacitása változtatható a kötet kapacitásának és a partíció kapacitásának megfelelõen, valamint a hibás szektorok fellépési arányának megfelelõen; elsõdleges tartalékterület alternatív szektorok rögzítése céljából; valamint elsõdleges hibalista terület elsõdleges hibalista rögzítése céljából. Számos hibás szektort kezelnek alternatív zónáknak megfelelõ egységekben. Amikor a hibás szektorokat nem lehet helyettesíteni egy alternatív zónában (például amikor a hibás szektorok lokálisan koncentrálódnak), a hibás szektorokat hierarchikusan kezelik másodlagos alternatív terület alkalmazásával, így csökkentve a hibás szektorok menedzseléséhez kezelendõ információ mennyiségét. Ezáltal a berendezés mérete csökkenthetõ és a hibás szektorok gyorsan kereshetõek. Ezen túlmenõen az US 2002/ A1 dokumentum révén felhasználói adatok rögzítésére szolgáló adatterületet és olyan címadatok rögzítésére szolgáló címterületet magában foglaló információrögzítõ közeg került feltárásra, amelyek jelzik az adatterületen jelen lévõ hibát kezelõ hibakezelési terület pozícióját. A találmány feltárása A jelen találmány ezen és további elõnyök közül egy vagy több olyat elér, amely nem valósult meg a technika állásánál. A jelen találmánnyal egyik célunk olyan eljárást biztosítani optikai rögzítési közegen lévõ hibás terület kezelésére, amelynél nagy sûrûségû optikai lemez, mint például BD¹WO hibás területének kezelésére szolgáló hibalista-információ vagy ideiglenes hibalista-információ hatásosabban és hatékonyabban kerül írásra és kezelésre. Például a jelen eljárás a hibalista-információ vagy az ideiglenes hibalista-információ miatti szükségtelen adatrögzítési kapacitáscsökkenés visszaszorítására irányul. A fenti feladatot a fõigénypontok jellemzõinek kombinációja révén oldjuk meg. Elõnyös kiviteli alakok a megfelelõ aligénypontokban kerültek definiálásra. A találmány ezen és más vonatkozásai közül egy vagy több megvalósítható olyan optikai rögzítési közeg kezelésére szolgáló eljárás révén, amely legalább egy ideiglenes hibakezelési területtel és adatterületen legalább egy tartalékterülettel rendelkezik, az eljárás során hibás területre írt adatokat helyettesítünk azáltal, hogy a hibás területre írt adatokat a legalább egy tartalékterületre írjuk helyettesítõ adatokként, amennyiben a hibás terület az adatterületen belül észlelésre kerül; és azáltal, hogy hibakezelési információt írunk a legalább egy ideiglenes hibakezelési területre a tartalékterületre írt adatokhoz való hozzáférés céljából, ahol is a hibakezelési információ a tartalékterületre írt adatokhoz való hozzáférés céljából legalább egy navigációs mutató révén van azonosítva A találmány ezen és más vonatkozásai közül egy vagy több megvalósítható olyan optikai rögzítési közeg kezelésére szolgáló eljárás révén, amely legalább egy ideiglenes hibakezelési területtel és adatterületen legalább egy tartalékterülettel rendelkezik, az eljárás során az adatterület hibás területére írt adatokat helyettesítünk a legalább egy tartalékterületen a hibás terület helyett helyettesítõ adatokként, amennyiben az adatterületen belül hibás terület került észlelésre; és hibalista-információt és lemezdefiníciós struktúra információt hozunk létre a legalább egy ideiglenes hibakezelési területen a tartalékterületre helyettesítõ adatokként írt adatokhoz való hozzáférés céljából, és kezeljük a hibalista-információt és a lemezdefiníciós struktúra információt, ahol is a hibalista-információ a ténylegesen írt helyettesítõ adatoknak megfelelõ hibabejegyzéseket foglal magában, és a lemezdefiníciós struktúra információ a tartalékterületnek helyettesítõ írásra szolgáló következõ rendelkezésre álló szektorának írási helyzetinformációját foglalja magában legalább egy navigációs mutatóként. A találmány ezen és más vonatkozásai közül egy vagy több megvalósítható olyan rögzítési közeg révén, amely tartalmaz legalább egy tartalékterületet adatterületen belül; ideiglenes hibakezelési területet egy, a tartalékterületen belül lévõ hibás terület kezelésére; a legalább egy tartalékterület egy részét, amely alkalmas helyettesítõ adatok tárolására, ahol is a hibás területre írt adatok helyettesítésre kerülnek azáltal, hogy a hibás területre írt adatok a legalább egy tartalékterületnek a részére kerülnek írásra helyettesítõ adatokként; és hogy hibakezelési információ kerül írásra a legalább ideiglenes hibakezelési területre a legalább egy tartalékterületnek a részére írt adatokhoz való hozzáférés céljából, ahol is a tartalékterületre írt adatokhoz való hozzáférésre szolgáló hibakezelési információ legalább egy navigációs mutató révén van azonosítva. A találmány ezen és más vonatkozásai közül egy vagy több megvalósítható rögzítési közeg révén, amely tartalmaz legalább egy tartalékterületet az adatterületen; ideiglenes hibakezelési területet az adatterületen belül lévõ hibás terület kezelése céljából; a legalább egy tartalékterület egy részét, amely helyettesítõ adatok tárolására képes, ahol is a hibás területre írt adatok helyettesítésre kerülnek azáltal, hogy a hibás területre írt adatok a legalább egy tartalékterületnek a részére kerülnek írásra helyettesítõ adatokként; és hibalista-információ és lemezdefiníciós struktúra információ kerül írásra az ideiglenes hibakezelési területre a legalább egy tartalékterületnek a részére írt adatokhoz való hozzáférés céljából, ahol is a hibalista-információ a ténylegesen írt helyettesítõ adatoknak megfelelõ hibabejegyzéseket foglal magában, és a lemezdefiníciós struktúra információ a legalább egy tartalékterületnek helyettesítõ írásra szolgáló következõ rendelkezésre álló szektorának írási helyzetinformációját foglalja magában legalább egy navigációs mutatóként. A találmány ezen és más vonatkozásai közül egy vagy több megvalósítható olyan optikai rögzítési közeg kezelésére szolgáló berendezés révén, amely rendel- 3

4 1 HU T2 2 kezik legalább egy ideiglenes hibakezelési területtel és adatterületen legalább egy tartalékterülettel, a berendezés komponensek olyan kombinációját tartalmazza, amely hibás területre írt adatok helyettesítésére szolgál azáltal, hogy a hibás területre írt adatok a legalább egy tartalékterületre kerülnek írásra helyettesítõ adatokként, amennyiben az adatterületen belüli hibás terület észlelésre kerül; valamint hibakezelési információnak a legalább egy ideiglenes hibakezelési területre való írása céljából a tartalékterületre írt adatokhoz való hozzáférés érdekében, ahol is a tartalékterületre írt adatokhoz való hozzáférésre szolgáló hibakezelési információ legalább egy navigációs mutató révén van azonosítva. A találmány ezen és más vonatkozásai közül egy vagy több megvalósítható olyan optikai rögzítési közeg kezelésére szolgáló berendezés révén, amely rendelkezik legalább egy ideiglenes hibakezelési területtel és adatterületen legalább egy tartalékterülettel, a berendezés komponenseknek az adatterület hibás területére írt adatok helyettesítésére szolgáló kombinációját tartalmazza a legalább egy tartalékterületen a hibás terület helyett helyettesítõ adatokként, amennyiben az adatterületen belüli hibás terület észlelésre kerül; és hibalista-információ és lemezdefiníciós struktúra információ létrehozása céljából a legalább egy ideiglenes hibakezelési területen a tartalékterületre helyettesítõ adatokként írt adatokhoz való hozzáférés céljából, és kezelve a hibalista-információt és a lemezdefiníciós struktúra információt, ahol is a hibalista-információ a ténylegesen írt helyettesítõ adatoknak megfelelõ hibabejegyzéseket foglal magában, és a lemezdefiníciós struktúra információ a tartalékterületnek helyettesítõ írás céljára szolgáló következõ rendelkezésre álló szektorának írási helyzetinformációját foglalja magában legalább egy navigációs mutatóként. A jelen találmány alkalmazhatóságának további területei nyilvánvalóvá válnak az itt következõ részletes leírás alapján. Mindazonáltal meg kell érteni, hogy a részletes leírás és a megadott példák, miközben a találmány elõnyös kiviteli alakjait jelölik, csak szemléltetés végett kerültek megadásra, mivel a találmány oltalmi körén és szellemén belül különféle változtatások és módosítások nyilvánvalóak a szakember számára e részletes leírás alapján A rajz rövid leírása A találmány további céljai és elõnyei teljesebb mértékben megérthetõek a következõ részletes leírás alapján, együtt szemlélve azt a csatolt rajzzal, amelyen az 1. ábra egy, a technika állása szerinti optikai lemezes készülék vázlata; a 2. ábra egy, a technika állása szerinti, BD¹RE¹n lévõ hibás terület kezelésére szolgáló eljárás blokkdiagramja; a 3. ábra a jelen találmány egy kiviteli alakjának megfelelõ optikai lemezes rögzítõ és reprodukáló készülék blokkdiagramja; a 4A. és 4B. ábra rendre egy egyrétegû BD¹WO és egy kétrétegû BD¹WO struktúráját szemlélteti a jelen találmány egy kiviteli alakjának megfelelõen; az 5. ábra BD-WO¹n lévõ hibás terület kezelésére szolgáló eljárás blokkdiagramja a jelen találmány egy foganatosítási módjának megfelelõen. A 6. ábra BD-WO¹n lévõ hibás terület kezelésére szolgáló eljárás blokkdiagramja a jelen találmány egy elõnyös foganatosítási módjának megfelelõen; a 7. ábra BD-WO¹n lévõ hibás terület kezelésére szolgáló eljárás blokkdiagramja a jelen találmány egy elõnyös foganatosítási módjának megfelelõen; a 8. ábra BD-WO¹n lévõ hibás terület kezelésére szolgáló eljárásnak megfelelõen írt és kezelt ideiglenes hibalista-információ blokkdiagramja a jelen találmány egy elõnyös foganatosítási módjának megfelelõen; a 9. ábra BD-WO¹n lévõ hibás terület kezelésére szolgáló eljárásnak megfelelõen írt és kezelt ideiglenes hibalista-információ blokkdiagramja a jelen találmány egy elõnyös foganatosítási módjának megfelelõen; a 10. ábra BD¹WO¹n lévõ hibás terület kezelésére szolgáló eljárásnak megfelelõen írt és kezelt ideiglenes hibalista-információ blokkdiagramja a jelen találmány egy elõnyös foganatosítási módjának megfelelõen; a 11. ábra BD-WO¹n lévõ hibás terület kezelésére szolgáló eljárásnak megfelelõen írt és kezelt ideiglenes hibalista-információ blokkdiagramja a jelen találmány egy elõnyös foganatosítási módjának megfelelõen; a 12. ábra BD-WO¹n lévõ hibás terület kezelésére szolgáló eljárásnak megfelelõen írt és kezelt hibadefiníciós struktúra információt bemutató blokkdiagram a jelen találmány egy elõnyös foganatosítási módjának megfelelõen; a 13. ábra BD-WO¹n lévõ hibás terület kezelésére szolgáló eljárásnak megfelelõen írt és kezelt hibadefiníciós struktúra információt bemutató blokkdiagram a jelen találmány egy elõnyös foganatosítási módjának megfelelõen; a 14. ábra egyrétegû BD¹WO¹n lévõ hibás terület kezelésére szolgáló eljárásnak megfelelõen írt és kezelt hibadefiníciós struktúra információt bemutató blokkdiagram a jelen találmány egy elõnyös foganatosítási módjának megfelelõen; a 15. ábra kétrétegû BD¹WO¹n lévõ hibás terület kezelésére szolgáló eljárásnak megfelelõen írt és kezelt hibadefiníciós struktúra információt bemutató blokkdiagram a jelen találmány egy elõnyös foganatosítási módjának megfelelõen; és a 16. ábra egyrétegû BD¹WO¹n és kétrétegû BD¹WO¹n lévõ hibás terület kezelésére 4

5 1 HU T2 2 szolgáló eljárásnak megfelelõen írt és kezelt ideiglenes hibalista-információt bemutató blokkdiagram a jelen találmány egy másik elõnyös foganatosítási módjának megfelelõen. A találmány megvalósításának legjobb módja Most részletes hivatkozást teszünk a jelen találmány elõnyös kiviteli alakjaira, amelyekre vonatkozó példák a csatolt rajzon kerültek szemléltetésre. A jelen találmány elõnyös kiviteli alakjait nagyobb részletességgel alább leírjuk a ábrára való hivatkozással, és pontosabban a 3. ábrán bemutatott optikai lemezes 20 rögzítõ és reprodukáló készülékre való hivatkozással. A 3. ábra a jelen találmány egy elõnyös kiviteli alakjának megfelelõ optikai lemezes 20 rögzítõ és reprodukáló készülék tömbvázlata. Az optikai lemezes 20 rögzítõ és/vagy reprodukáló készülék (a továbbiakban optikai lemezes rögzítõ-reprodukáló készülék) az alábbiakat foglalja magában: 22 optikai író-olvasó fej adatoknak a 21 optikai rögzítési közegre való írására és arról való olvasására; 23 szervoegység a 22 író-olvasó fejnek oly módon történõ vezérlésére, hogy távolságot tartson fenn a 22 író-olvasó fej objektívlencséje és a 21 rögzítési közeg között, és hogy kövesse a 21 rögzítési közegen lévõ megfelelõ sávokat; 24 adatfeldolgozó adatok feldolgozása, valamint a 22 író-olvasó fejnek írás céljából bemeneti adatok biztosítása érdekében, valamint a 21 rögzítési közegrõl kiolvasott adatok feldolgozása céljából; 25 interfészadatoknak és/vagy parancsoknak bármely külsõ 30 hoszttal való kicserélése céljából; 27 memória vagy tároló információnak és adatoknak az abban való tárolása céljából, beleértve a 21 rögzítési közeghez tartozó hibakezelési adatokat; valamint 26 mikroprocesszor vagy kontroller a 20 rögzítõ-reprodukáló készülék mûveleteinek és/vagy elemeinek vezérlése céljából. A 21 rögzítési közegre írandó vagy arról olvasandó adatok ugyancsak tárolhatóak a 27 memóriában. A 20 rögzítõ-reprodukáló készülék minden alkatrésze mûködést biztosítóan csatlakoztatva van. A bemutatott példakénti kiviteli alaknál a 21 rögzítési közeg egyszer írható típusú rögzítési közeg, mint például egy BD¹WO. A 4A. és 4B. ábra a jelen találmány egy kiviteli alakjának megfelelõen rendre egyrétegû BD¹WO és kétrétegû BD¹WO optikai lemez struktúráját szemlélteti. Ahogy a 4A. és 4B. ábrán látható, a BD¹WO egy vagy két rögzítési réteggel rendelkezhet. A 4A. ábrán a csak egyetlen rögzítési réteggel (0. Réteg) rendelkezõ BD¹WO bevezetõ területbõl (lead¹in area, LIA), adatterületbõl és kivezetõ területbõl (lead-out area, LOA) összeálló egyetlen rögzítési réteget foglal magában, és arra itt mint egyrétegû lemez hivatkozunk. A 4B. ábrán egy kétrétegû BD¹WO két rögzítési réteget (0. és 1. Réteg) foglal magában, és arra itt mint kétrétegû lemez hivatkozunk. Az elsõ rögzítési réteg (0. Réteg) LIA¹t, adatterületet és külsõ zónát foglal magában. A második rögzítési réteg (1. Réteg) LOA¹t, adatterületet és külsõ zónát foglal magában, és arra itt mint kétrétegû lemez hivatkozunk. Általában adatírás a szaggatott nyíllal bemutatott irányban történik a kétrétegû lemezre. Az egyrétegû lemez 23,3, 25,0 vagy 27,0 GB¹os kapacitással rendelkezhet, míg a kétrétegû lemez 46,6, 50,0 vagy 54,0 GB¹os kapacitással rendelkezhet. Meg kell jegyeznünk, hogy a jelen találmány összes különbözõ megvalósítási módja, például az ezután tárgyalt különféle eljárások bármilyen típusú optikai lemezre, mint például egyrétegû BD¹WO¹ra, kétrétegû BD¹WO¹ra vagy BD¹RE¹re alkalmazhatóak. Emellett, habár a 3. ábrán látható 20 rögzítõ-reprodukáló készülék alkalmazását tárgyaljuk alább a találmány szerinti eljárásokkal összefüggésben, a találmány nem korlátozódik az ilyenekre, és más rögzítõ-reprodukáló készülékeket is felölel mindaddig, amíg azok a jelen eljárások implementálására konfigurálhatóak. Például az 1. ábrán bemutatott készülék szükség szerint használható a jelen eljárások implementálására. Az 5. ábra egy BD¹WO¹n lévõ hibás terület kezelésére (menedzselésére) szolgáló eljárás blokkdiagramja a jelen találmány egy foganatosítási módjával összhangban. Ennél az eljárásnál a BD¹WO¹n lévõ hibás terület a BD¹RE esetén alkalmazott eljárásokhoz hasonló módon kerül kezelésre, ahol négyklaszteres rögzített rögzítési mérettel bíró új ideiglenes DFL (Temporary DFL, TDFL) kerül definiálásra a BD¹WO-nál való alkalmazásra. Az 5. ábrán látható, hibás terület kezelésére szolgáló példakénti eljárásnál elsõ adatírási mûvelet közepénél helyettesítõ írási eljárás közben létrehozott elsõtõl harmadik D_Ent #1~#3 hibabejegyzést írunk és kezelünk négyklaszteres elsõ ideiglenes hibalista (1st_TDFL) információként. Ezután egy második adatírási mûvelet közepénél helyettesítõ írási eljárás során létrehozott negyedik D_Ent #4 bejegyzés kerül hozzáadásra úgy, hogy elsõtõl negyedik D_Ent #1~#4 hibabejegyzés négyklaszteres második ideiglenes hibalista (2nd_TDFL) információként legyen írva és kezelve. Mindemellett egy harmadik adatírási mûvelet közepénél helyettesítõ írási eljárás során létrehozott ötödik D_Ent #5 bejegyzés kerül hozzáadásra úgy, hogy elsõtõl ötödik D_Ent #1~#5 hibabejegyzések négyklaszteres harmadik ideiglenes hibalista (3rd_TDFL) információként legyenek írva és kezelve. Mindazonáltal amennyiben az elõzõ mûveleteket ismételten végrehajtjuk, olyan probléma jelentkezhet, hogy a BD¹WO adatrögzítési kapacitása pazarlódik, vagy más módon nem hatékonyan kerül felhasználásra, mivel a négyklaszteres rögzített rögzítési mérettel bíró TDFL információ számos alkalommal kerül írásra és újraírásra. Azaz BD¹RE esetén a négyklaszteres rögzített rögzítési mérettel bíró hibalista-információ használata nem számít, mivel a korábbi hibalista-információ megújítható, mivel a BD¹RE újraírható. Mindazonáltal a BD¹WO esetén a BD¹WO adatrögzítési kapacitása pazarlódik, vagy nem hatékony módon kerül felhasználásra, mivel a korábbi hibalista nem újítható meg a nem újraírható (egyszer írható) BD¹WO-nál, és ezért az új ideiglenes hibalista-információ írását teszi szükségessé. Ezért a 5

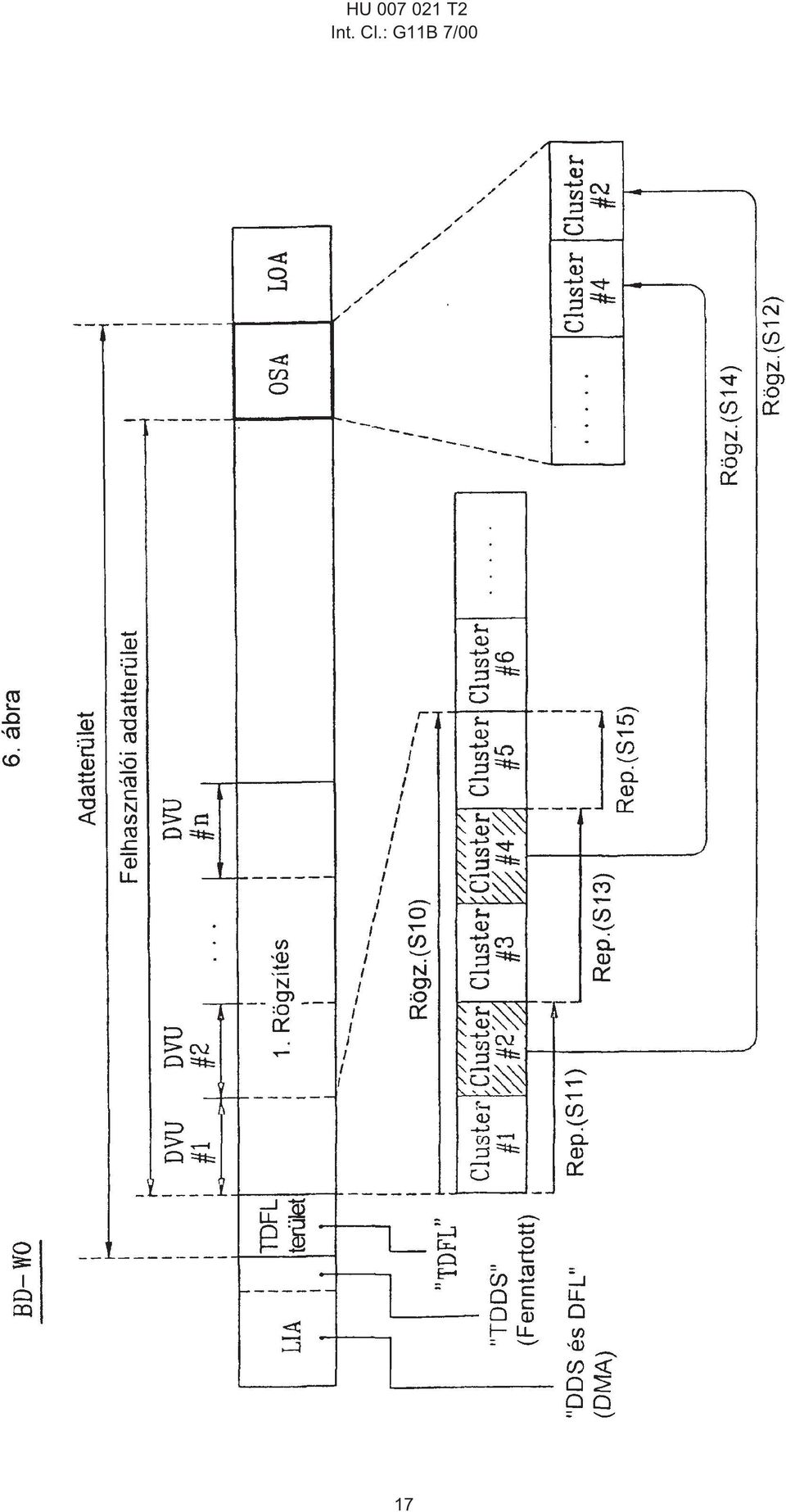

6 1 HU T2 2 feltalálók úgy találták, hogy a korábbi hibalista-információt nem lehet hatékonyan megújítani ennél a formátumnál az ilyen típusú rendszernél. A 6. ábra BD¹WO¹n lévõ hibás terület kezelésére szolgáló eljárás egy másik blokkdiagramja a jelen találmány egy elõnyös foganatosítási módjával összhangban. Ahogy a 6. ábrán látható, a példakénti BD¹WO bevezetõ területet (lead¹in area, LIA), adatterületet és kivezetõ területet (lead-out area, LOA) foglal magában. Az adatterület magában foglal felhasználói adatterületet fizikai szektorszámokkal (Physical Sector Number, PSN) és logikai szektorszámokkal (Logical Sector Number, LSN), amelyek együttesen vannak kialakítva, és nem felhasználói adatterületeket, amelyek mindegyike csak hozzájuk megadott fizikai szektorszámokkal bír. A nem felhasználói adatterület magában foglal tartalékterületet, például külsõ tartalékterületet (outer spare area, OSA) adat írására hibás terület helyett, valamint ideiglenes hibalista területet (Temporary Defect List Area, TDFL Area) a hibás területre és a tartalékterületre írt adatokra vonatkozó kezelési információ írása céljából. Az OSA egy ISA-hoz lehet hozzárendelve, vagy az ISA pótlólagosan ki lehet alakítva mindkét helyen. Hasonlóan a TDFL terület hozzárendelhetõ egy, az OSA-val szomszédos helyzethez, vagy pótlólagosan kialakítható mindkét helyen. A 3. ábrára való hivatkozással leírt optikai lemezes készülék 20 optikai lemezes rögzítõ-reprodukáló készüléke folyamatosan adatokat ír egy elõre meghatározott írási szektorra a felhasználói adatterületen, amikor adatokat ír. Az elõre meghatározott adatírási szektor egy vagy egynél több fizikai sávval vagy klaszterrel ekvivalens rögzítési méretû hiba-ellenõrzési egységként (Defect Verify Unit, DVU) állítható be a hibás területnek adatírás közben való észlelése céljából. Az adatnak a DVU¹ra való írása után a 20 optikai lemezes rögzítõ-reprodukáló készülék azt követõen megismétel hibás területet észlelõ egy sor mûveletet, amelynek során a 20 optikai lemezes rögzítõ-reprodukáló készülék reprodukálja a DVU¹ba írt adatot, és ellenõrzi, hogy az adatok szabályosan lettek¹e írva. Például DVU #1 elsõ hiba-ellenõrzési egységként egy elsõtõl egy ötödik klaszter (cluster #1~#5) folytonos írása után (S10) a 20 optikai lemezes rögzítõ-reprodukáló készülék reprodukálja a DVU #1¹be progresszív módon írt adatokat, és érzékel bármilyen hibás területet. Például, ahogy a 6. ábrán látható, amennyiben hibás terület kerül észlelésre a cluster #2¹ben (S11), úgy a 20 optikai lemezes rögzítõ-reprodukáló készülék 27 memóriájában vagy más tárolójában tárolt cluster #2¹beli adatok ideiglenesen az OSA¹ra kerülnek írásra a hibás terület helyett (S12). Ebben az esetben a cluster #2 úgy írható az OSA¹ra, hogy az akár annak a hátulsó végétõl, akár annak az elülsõ végétõl kezdõdjön. A 20 optikai lemezes rögzítõ-reprodukáló készülék reprodukálja a DVU #1¹re írt adatokat kiindulva a cluster #3¹tól az írási mûvelet után. Például, és ahogy az a 6 ábrán látható, amennyiben hibás terület van a cluster #4¹ben (S13), úgy a 20 optikai lemezes rögzítõ-reprodukáló készülék 27 memóriájában vagy más tárolójában tárolt, cluster #4¹beli adatok ideiglenesen az OSA¹ra kerülnek írásra a hibás terület helyett (S14). Ezáltal a DVU #1 tulajdonképpen a rá szabályosan írt cluster #1, #3 és #5¹tel, és két hibás területtel fog rendelkezni. Ezzel ellentétben az OSA a megfelelõ hibás területek helyett a rá írt cluster #2¹vel és #4¹gyel rendelkezik. Amikor az idõbeli folyamatossággal bíró adatrögzítés (1. Rögzítés) befejezõdik, miközben a fentiek szerint a hibás terület észlelése és a helyettesítõ írási mûvelet folytatódik a DVU #1¹en, a DVU #2¹n,, DVU #n¹en, a 20 optikai lemezes rögzítõ-reprodukáló készülék a TDFL területre kezelési információt ír TDFL információként a hibás területek és a hibás területek helyére írt adatok kezelése céljából. Ebben az esetben a kezelési információ TDFL-ként írható és kezelhetõ egy példánál. Ahogy a 7. ábrán látható, a TDFL több Defect_Entry #1 #m hibabejegyzést foglalhat magában, ezek mindegyike a hibás terület elsõ fizikai szektorszámával (hibás PSN¹je), azon adatterület elsõ fizikai szektorszámával, ahova a hibás területhez tartozó helyettesítõ adatok írásra kerültek (helyettesítõ PSN¹je), és az egymásra vonatkozó kereszthivatkozással rendelkezik. A TDFL információ magában foglalja az egyes TDFL¹ek elsõ fizikai szektorát, például TDFL #1 PSN¹je, a tartalékterület méretét, és bármely más kezelési információt szükség szerint. Mind a TDDS információ, mind a TDFL információ a BD¹WO hibakezelési területére (defect management area, DMA) kerül átvitelre és írásra hibakezelési területi információként, amikor a BD¹WO¹t véglegesíteni kell vagy egy bizonyos kijelölt idõpontban. A 20 optikai lemezes rögzítõ-reprodukáló készülék a BD¹WO TDFL területére írja, és kezeli az ideiglenes hibalista-információt négy klaszternél kisebb elõre meghatározott rögzítési méreten belül, mint például az egyklaszteres rögzítési méret. Például, ahogy a 8. ábrán látható, a 20 optikai lemezes rögzítõ-reprodukáló készülék a TDFL területre írja és kezeli egy elsõ adatírási mûvelet közben egy helyettesítési írási eljárásból származó D_Ent #1~#3 elsõtõl harmadik hibabejegyzéseket egyklaszteres elsõ ideiglenes hibalistaként (1s_TDFL). Az elsõ ideiglenes hibalista (1st_TDFL) információ ugyancsak magában foglalja a tartalékterület azon területének írási helyzetinformációját (usable_add), amely rendelkezésre áll folytatólagos (a rákövetkezõ) újraírásra. Például az egy lehetséges folytatólagos helyettesítõ írási helyzettel bíró ISA írási helyzetinformációja be van foglalva az elsõ ideiglenes hibalistába (1st_TDFL). Ez az írási helyzetinformáció navigációs mutatóként (navigation pointer) szolgál, amely a hibakezelési eljárást az adatterület megfelelõ helyére irányítja. A 20 optikai lemezes rögzítõ-reprodukáló készülék ezután egy második adatírási mûvelet során egy helyettesítõ írási eljárásból származó D_Ent #4 negyedik hibabejegyzést ad hozzá D_Ent #1~#4 elsõtõl negyedik bejegyzések kialakítása érdekében. A 20 optikai le- 6

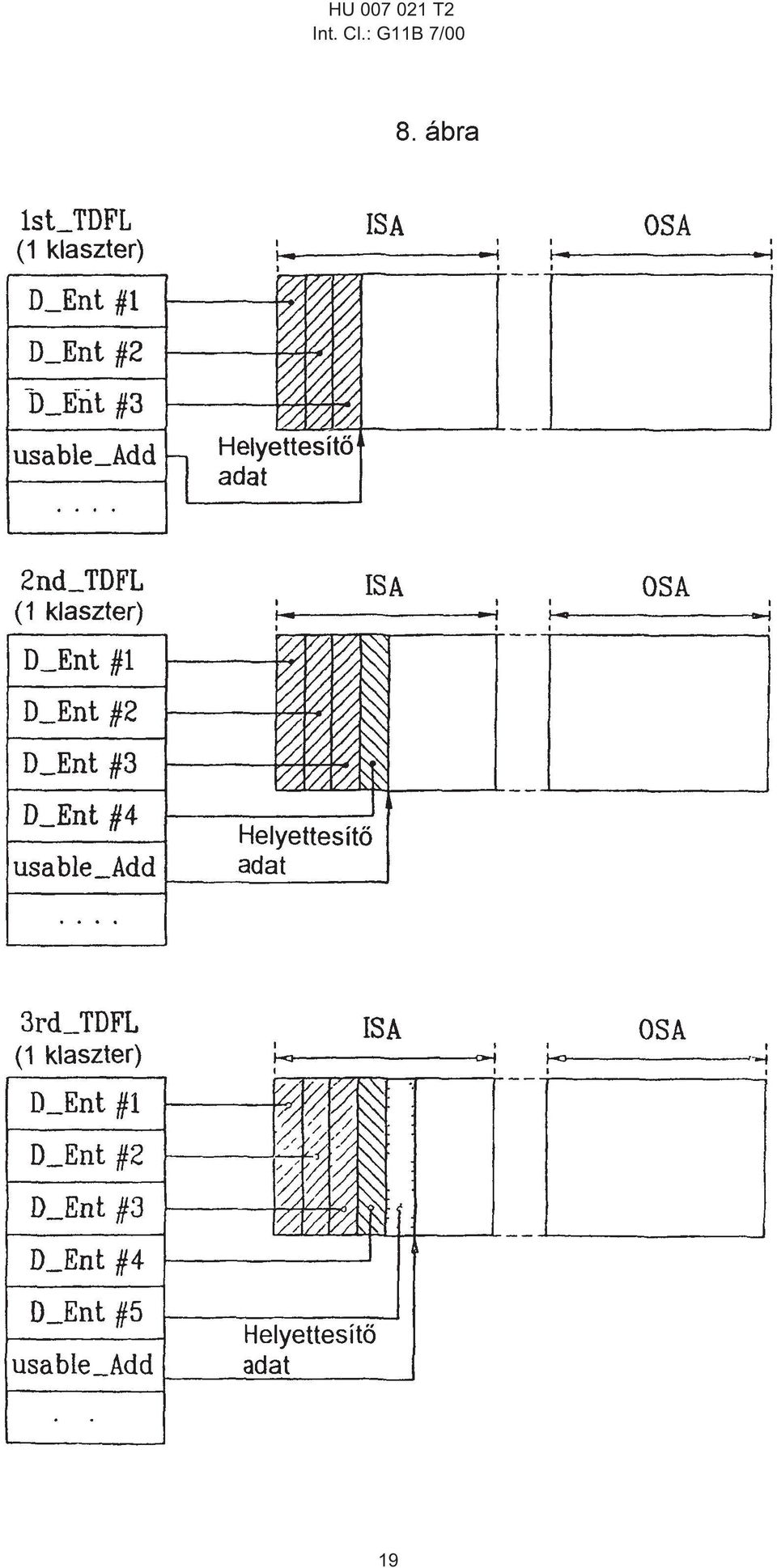

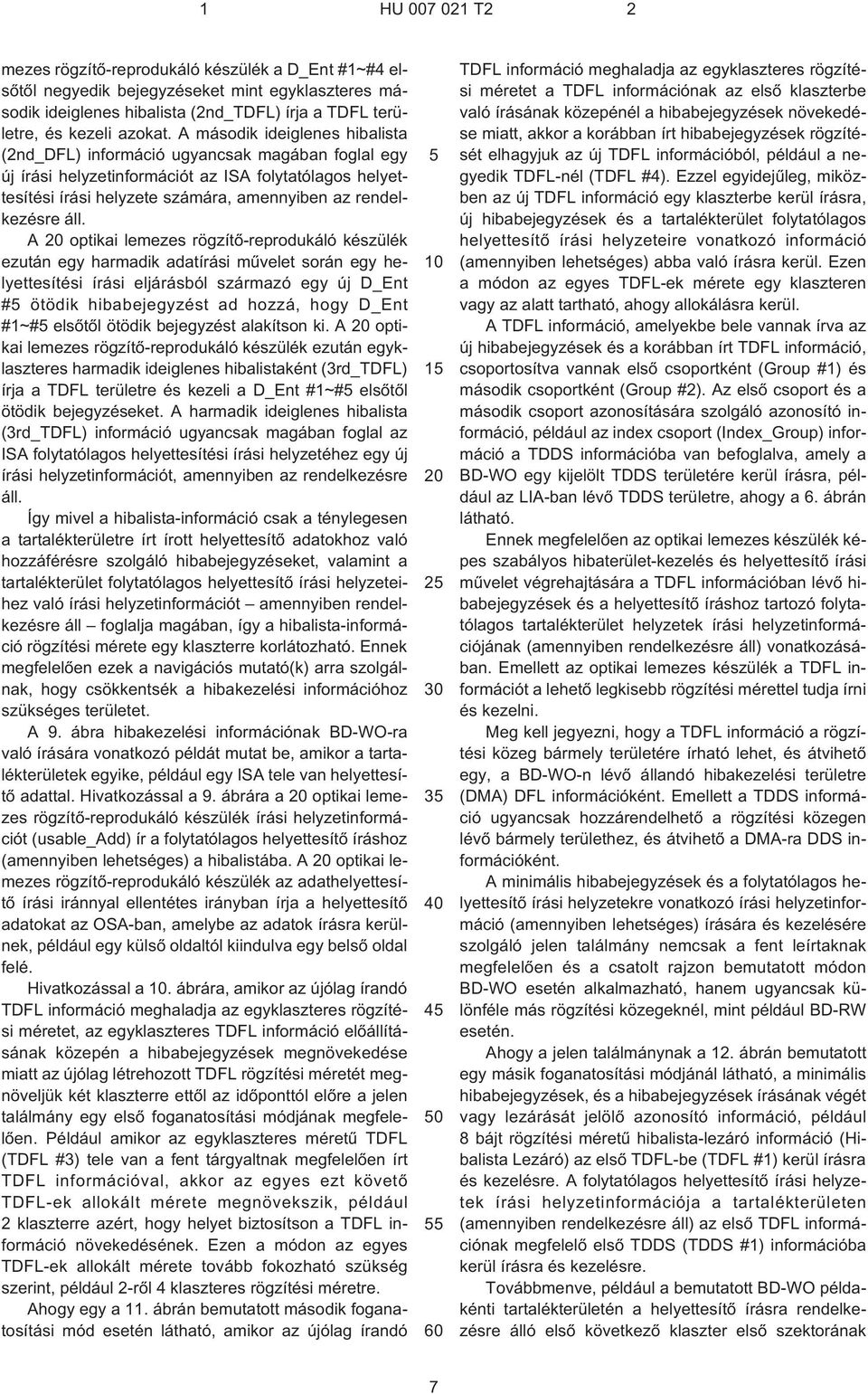

7 1 HU T2 2 mezes rögzítõ-reprodukáló készülék a D_Ent #1~#4 elsõtõl negyedik bejegyzéseket mint egyklaszteres második ideiglenes hibalista (2nd_TDFL) írja a TDFL területre, és kezeli azokat. A második ideiglenes hibalista (2nd_DFL) információ ugyancsak magában foglal egy új írási helyzetinformációt az ISA folytatólagos helyettesítési írási helyzete számára, amennyiben az rendelkezésre áll. A 20 optikai lemezes rögzítõ-reprodukáló készülék ezután egy harmadik adatírási mûvelet során egy helyettesítési írási eljárásból származó egy új D_Ent #5 ötödik hibabejegyzést ad hozzá, hogy D_Ent #1~#5 elsõtõl ötödik bejegyzést alakítson ki. A 20 optikai lemezes rögzítõ-reprodukáló készülék ezután egyklaszteres harmadik ideiglenes hibalistaként (3rd_TDFL) írja a TDFL területre és kezeli a D_Ent #1~#5 elsõtõl ötödik bejegyzéseket. A harmadik ideiglenes hibalista (3rd_TDFL) információ ugyancsak magában foglal az ISA folytatólagos helyettesítési írási helyzetéhez egy új írási helyzetinformációt, amennyiben az rendelkezésre áll. Így mivel a hibalista-információ csak a ténylegesen a tartalékterületre írt írott helyettesítõ adatokhoz való hozzáférésre szolgáló hibabejegyzéseket, valamint a tartalékterület folytatólagos helyettesítõ írási helyzeteihez való írási helyzetinformációt amennyiben rendelkezésre áll foglalja magában, így a hibalista-információ rögzítési mérete egy klaszterre korlátozható. Ennek megfelelõen ezek a navigációs mutató(k) arra szolgálnak, hogy csökkentsék a hibakezelési információhoz szükséges területet. A 9. ábra hibakezelési információnak BD¹WO¹ra való írására vonatkozó példát mutat be, amikor a tartalékterületek egyike, például egy ISA tele van helyettesítõ adattal. Hivatkozással a 9. ábrára a 20 optikai lemezes rögzítõ-reprodukáló készülék írási helyzetinformációt (usable_add) ír a folytatólagos helyettesítõ íráshoz (amennyiben lehetséges) a hibalistába. A 20 optikai lemezes rögzítõ-reprodukáló készülék az adathelyettesítõ írási iránnyal ellentétes irányban írja a helyettesítõ adatokat az OSA-ban, amelybe az adatok írásra kerülnek, például egy külsõ oldaltól kiindulva egy belsõ oldal felé. Hivatkozással a 10. ábrára, amikor az újólag írandó TDFL információ meghaladja az egyklaszteres rögzítési méretet, az egyklaszteres TDFL információ elõállításának közepén a hibabejegyzések megnövekedése miatt az újólag létrehozott TDFL rögzítési méretét megnöveljük két klaszterre ettõl az idõponttól elõre a jelen találmány egy elsõ foganatosítási módjának megfelelõen. Például amikor az egyklaszteres méretû TDFL (TDFL #3) tele van a fent tárgyaltnak megfelelõen írt TDFL információval, akkor az egyes ezt követõ TDFL¹ek allokált mérete megnövekszik, például 2 klaszterre azért, hogy helyet biztosítson a TDFL információ növekedésének. Ezen a módon az egyes TDFL¹ek allokált mérete tovább fokozható szükség szerint, például 2¹rõl 4 klaszteres rögzítési méretre. Ahogy egy a 11. ábrán bemutatott második foganatosítási mód esetén látható, amikor az újólag írandó TDFL információ meghaladja az egyklaszteres rögzítési méretet a TDFL információnak az elsõ klaszterbe való írásának közepénél a hibabejegyzések növekedése miatt, akkor a korábban írt hibabejegyzések rögzítését elhagyjuk az új TDFL információból, például a negyedik TDFL-nél (TDFL #4). Ezzel egyidejûleg, miközben az új TDFL információ egy klaszterbe kerül írásra, új hibabejegyzések és a tartalékterület folytatólagos helyettesítõ írási helyzeteire vonatkozó információ (amennyiben lehetséges) abba való írásra kerül. Ezen a módon az egyes TDFL¹ek mérete egy klaszteren vagy az alatt tartható, ahogy allokálásra kerül. A TDFL információ, amelyekbe bele vannak írva az új hibabejegyzések és a korábban írt TDFL információ, csoportosítva vannak elsõ csoportként (Group #1) és második csoportként (Group #2). Az elsõ csoport és a második csoport azonosítására szolgáló azonosító információ, például az index csoport (Index_Group) információ a TDDS információba van befoglalva, amely a BD¹WO egy kijelölt TDDS területére kerül írásra, például az LIA-ban lévõ TDDS területre, ahogy a 6. ábrán látható. Ennek megfelelõen az optikai lemezes készülék képes szabályos hibaterület-kezelés és helyettesítõ írási mûvelet végrehajtására a TDFL információban lévõ hibabejegyzések és a helyettesítõ íráshoz tartozó folytatólagos tartalékterület helyzetek írási helyzetinformációjának (amennyiben rendelkezésre áll) vonatkozásában. Emellett az optikai lemezes készülék a TDFL információt a lehetõ legkisebb rögzítési mérettel tudja írni és kezelni. Meg kell jegyezni, hogy a TDFL információ a rögzítési közeg bármely területére írható lehet, és átvihetõ egy, a BD¹WO¹n lévõ állandó hibakezelési területre (DMA) DFL információként. Emellett a TDDS információ ugyancsak hozzárendelhetõ a rögzítési közegen lévõ bármely területhez, és átvihetõ a DMA¹ra DDS információként. A minimális hibabejegyzések és a folytatólagos helyettesítõ írási helyzetekre vonatkozó írási helyzetinformáció (amennyiben lehetséges) írására és kezelésére szolgáló jelen találmány nemcsak a fent leírtaknak megfelelõen és a csatolt rajzon bemutatott módon BD¹WO esetén alkalmazható, hanem ugyancsak különféle más rögzítési közegeknél, mint például BD¹RW esetén. Ahogy a jelen találmánynak a 12. ábrán bemutatott egy másik foganatosítási módjánál látható, a minimális hibabejegyzések, és a hibabejegyzések írásának végét vagy lezárását jelölõ azonosító információ, például 8 bájt rögzítési méretû hibalista-lezáró információ (Hibalista Lezáró) az elsõ TDFL¹be (TDFL #1) kerül írásra és kezelésre. A folytatólagos helyettesítõ írási helyzetek írási helyzetinformációja a tartalékterületen (amennyiben rendelkezésre áll) az elsõ TDFL információnak megfelelõ elsõ TDDS (TDDS #1) információba kerül írásra és kezelésre. Továbbmenve, például a bemutatott BD¹WO példakénti tartalékterületén a helyettesítõ írásra rendelkezésre álló elsõ következõ klaszter elsõ szektorának 7

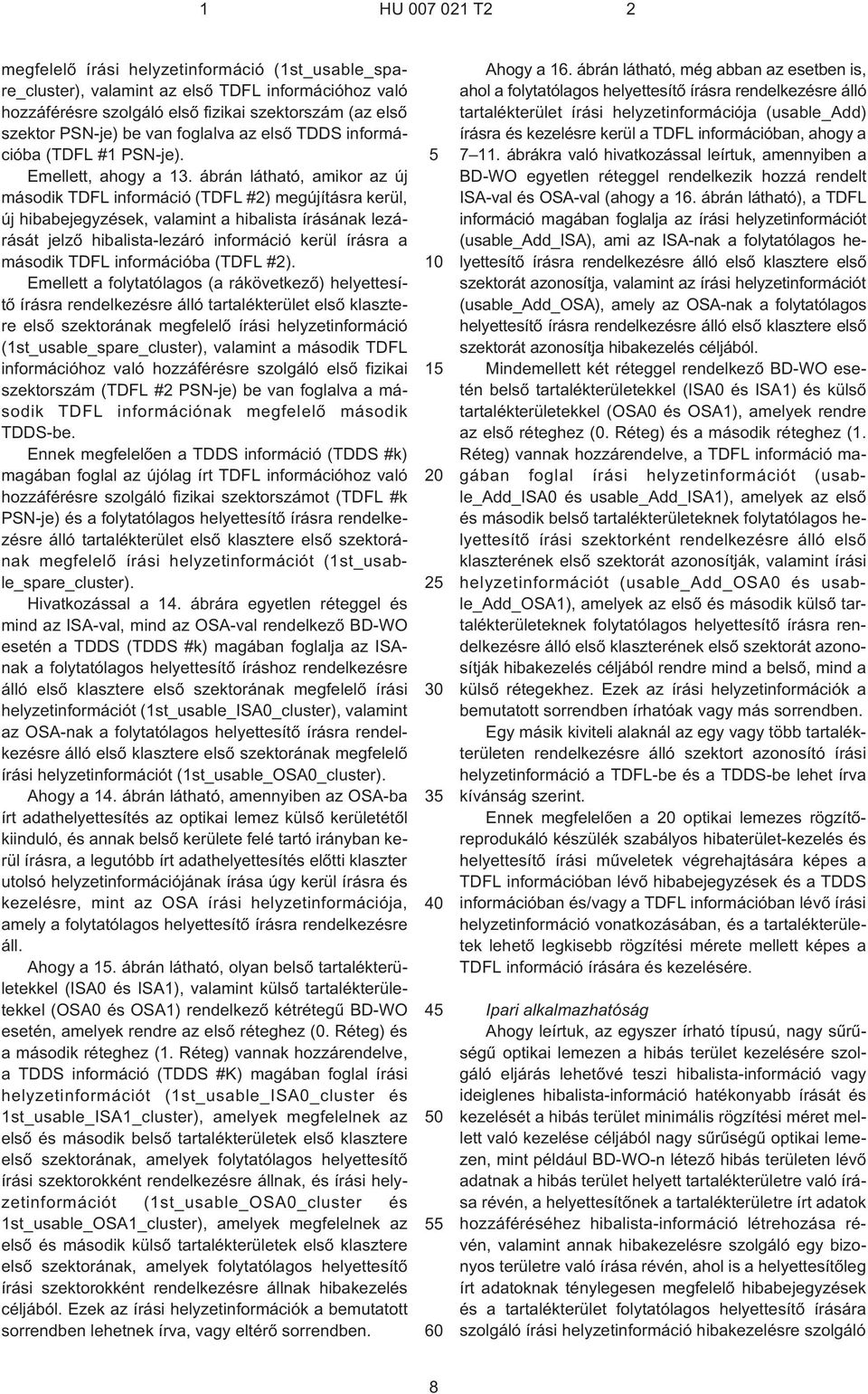

8 1 HU T2 2 megfelelõ írási helyzetinformáció (1st_usable_spare_cluster), valamint az elsõ TDFL információhoz való hozzáférésre szolgáló elsõ fizikai szektorszám (az elsõ szektor PSN¹je) be van foglalva az elsõ TDDS információba (TDFL #1 PSN¹je). Emellett, ahogy a 13. ábrán látható, amikor az új második TDFL információ (TDFL #2) megújításra kerül, új hibabejegyzések, valamint a hibalista írásának lezárását jelzõ hibalista-lezáró információ kerül írásra a második TDFL információba (TDFL #2). Emellett a folytatólagos (a rákövetkezõ) helyettesítõ írásra rendelkezésre álló tartalékterület elsõ klasztere elsõ szektorának megfelelõ írási helyzetinformáció (1st_usable_spare_cluster), valamint a második TDFL információhoz való hozzáférésre szolgáló elsõ fizikai szektorszám (TDFL #2 PSN¹je) be van foglalva a második TDFL információnak megfelelõ második TDDS¹be. Ennek megfelelõen a TDDS információ (TDDS #k) magában foglal az újólag írt TDFL információhoz való hozzáférésre szolgáló fizikai szektorszámot (TDFL #k PSN¹je) és a folytatólagos helyettesítõ írásra rendelkezésre álló tartalékterület elsõ klasztere elsõ szektorának megfelelõ írási helyzetinformációt (1st_usable_spare_cluster). Hivatkozással a 14. ábrára egyetlen réteggel és mind az ISA-val, mind az OSA-val rendelkezõ BD¹WO esetén a TDDS (TDDS #k) magában foglalja az ISAnak a folytatólagos helyettesítõ íráshoz rendelkezésre álló elsõ klasztere elsõ szektorának megfelelõ írási helyzetinformációt (1st_usable_ISA0_cluster), valamint az OSA-nak a folytatólagos helyettesítõ írásra rendelkezésre álló elsõ klasztere elsõ szektorának megfelelõ írási helyzetinformációt (1st_usable_OSA0_cluster). Ahogy a 14. ábrán látható, amennyiben az OSA¹ba írt adathelyettesítés az optikai lemez külsõ kerületétõl kiinduló, és annak belsõ kerülete felé tartó irányban kerül írásra, a legutóbb írt adathelyettesítés elõtti klaszter utolsó helyzetinformációjának írása úgy kerül írásra és kezelésre, mint az OSA írási helyzetinformációja, amely a folytatólagos helyettesítõ írásra rendelkezésre áll. Ahogy a 15. ábrán látható, olyan belsõ tartalékterületekkel (ISA0 és ISA1), valamint külsõ tartalékterületekkel (OSA0 és OSA1) rendelkezõ kétrétegû BD¹WO esetén, amelyek rendre az elsõ réteghez (0. Réteg) és a második réteghez (1. Réteg) vannak hozzárendelve, a TDDS információ (TDDS #K) magában foglal írási helyzetinformációt (1st_usable_ISA0_cluster és 1st_usable_ISA1_cluster), amelyek megfelelnek az elsõ és második belsõ tartalékterületek elsõ klasztere elsõ szektorának, amelyek folytatólagos helyettesítõ írási szektorokként rendelkezésre állnak, és írási helyzetinformációt (1st_usable_OSA0_cluster és 1st_usable_OSA1_cluster), amelyek megfelelnek az elsõ és második külsõ tartalékterületek elsõ klasztere elsõ szektorának, amelyek folytatólagos helyettesítõ írási szektorokként rendelkezésre állnak hibakezelés céljából. Ezek az írási helyzetinformációk a bemutatott sorrendben lehetnek írva, vagy eltérõ sorrendben Ahogy a 16. ábrán látható, még abban az esetben is, ahol a folytatólagos helyettesítõ írásra rendelkezésre álló tartalékterület írási helyzetinformációja (usable_add) írásra és kezelésre kerül a TDFL információban, ahogy a ábrákra való hivatkozással leírtuk, amennyiben a BD¹WO egyetlen réteggel rendelkezik hozzá rendelt ISA-val és OSA-val (ahogy a 16. ábrán látható), a TDFL információ magában foglalja az írási helyzetinformációt (usable_add_isa), ami az ISA-nak a folytatólagos helyettesítõ írásra rendelkezésre álló elsõ klasztere elsõ szektorát azonosítja, valamint az írási helyzetinformációt (usable_add_osa), amely az OSA-nak a folytatólagos helyettesítõ írásra rendelkezésre álló elsõ klasztere elsõ szektorát azonosítja hibakezelés céljából. Mindemellett két réteggel rendelkezõ BD¹WO esetén belsõ tartalékterületekkel (ISA0 és ISA1) és külsõ tartalékterületekkel (OSA0 és OSA1), amelyek rendre az elsõ réteghez (0. Réteg) és a második réteghez (1. Réteg) vannak hozzárendelve, a TDFL információ magában foglal írási helyzetinformációt (usable_add_isa0 és usable_add_isa1), amelyek az elsõ és második belsõ tartalékterületeknek folytatólagos helyettesítõ írási szektorként rendelkezésre álló elsõ klaszterének elsõ szektorát azonosítják, valamint írási helyzetinformációt (usable_add_osa0 és usable_add_osa1), amelyek az elsõ és második külsõ tartalékterületeknek folytatólagos helyettesítõ írásra rendelkezésre álló elsõ klaszterének elsõ szektorát azonosítják hibakezelés céljából rendre mind a belsõ, mind a külsõ rétegekhez. Ezek az írási helyzetinformációk a bemutatott sorrendben írhatóak vagy más sorrendben. Egy másik kiviteli alaknál az egy vagy több tartalékterületen rendelkezésre álló szektort azonosító írási helyzetinformáció a TDFL¹be és a TDDS¹be lehet írva kívánság szerint. Ennek megfelelõen a 20 optikai lemezes rögzítõreprodukáló készülék szabályos hibaterület-kezelés és helyettesítõ írási mûveletek végrehajtására képes a TDFL információban lévõ hibabejegyzések és a TDDS információban és/vagy a TDFL információban lévõ írási helyzetinformáció vonatkozásában, és a tartalékterületek lehetõ legkisebb rögzítési mérete mellett képes a TDFL információ írására és kezelésére. Ipari alkalmazhatóság Ahogy leírtuk, az egyszer írható típusú, nagy sûrûségû optikai lemezen a hibás terület kezelésére szolgáló eljárás lehetõvé teszi hibalista-információ vagy ideiglenes hibalista-információ hatékonyabb írását és kezelését a hibás terület minimális rögzítési méret mellett való kezelése céljából nagy sûrûségû optikai lemezen, mint például BD¹WO¹n létezõ hibás területen lévõ adatnak a hibás terület helyett tartalékterületre való írása révén, a helyettesítõnek a tartalékterületre írt adatok hozzáféréséhez hibalista-információ létrehozása révén, valamint annak hibakezelésre szolgáló egy bizonyos területre való írása révén, ahol is a helyettesítõleg írt adatoknak ténylegesen megfelelõ hibabejegyzések és a tartalékterület folytatólagos helyettesítõ írására szolgáló írási helyzetinformáció hibakezelésre szolgáló 8

9 1 HU T2 2 hibalista-információként van írva és kezelve, vagy az írási helyzetinformáció, amelynek helyettesítõ írására lehetõség van, hibadefiníciós struktúra információba van írva és kezelve. A szakember számára nyilvánvaló lesz, hogy különféle módosítások és változtatások hajthatóak végre a jelen találmánnyal kapcsolatban anélkül, hogy eltávolodnánk a találmány oltalmi körétõl. Így szándékunk szerint a jelen találmány magába öleli e találmány módosításait és változtatásait, feltéve, hogy azok a csatolt igénypontok és az ekvivalenseik által meghatározott oltalmi körön belül esnek. SZABADALMI IGÉNYPONTOK 1. Eljárás kezelési információ rögzítésére optikai rögzítési közegen, amely bevezetõ területtel, adatterülettel és kivezetõ területtel rendelkezik, az adatterület helyettesítõ írásra alkalmazásban lévõ tartalékterülettel rendelkezik, azzal jellemezve, hogy az optikai rögzítési közeg (21) tartalmaz ideiglenes hibakezelési területet, amely addig van használatban, mígnem az optikai rögzítési közeget (21) véglegesíteni kell, és állandó hibakezelési területet, amely akkor van használatban, amikor a rögzítési közeget (21) véglegesíteni kell; és az említett eljárás során: (a) helyettesítünk egy, az adatterületen létezõ hibás területet azáltal, hogy helyettesítõ adatot írunk a hibás terület számára a tartalékterületre; (b) az ideiglenes hibakezelési területre írunk ideiglenes hibakezelési információt a tartalékterületre írt helyettesítõ adathoz való hozzáféréshez, és legalább egy navigációs mutatót az ideiglenes hibakezelési területre írt ideiglenes hibakezelési információhoz való hozzáféréshez; és (c) az állandó hibakezelési területre írjuk az ideiglenes hibakezelési területre írt ideiglenes hibakezelési információt, amikor az optikai rögzítési közeget (21) véglegesíteni kell. 2. Az 1. igénypont szerinti eljárás, amelynek során továbbá: az ideiglenes hibakezelési területre írunk helyzetinformációt, amely a tartalékterületen belül folytatólagos helyettesítõ írásra egy következõ rendelkezésre álló helyet jelöl. 3. Az 1. vagy 2. igénypont szerinti eljárás, amelynél a (b) lépés során az ideiglenes hibakezelési területre írunk hibalista-információt, amely a helyettesítõ adatnak megfelelõ hibabejegyzést foglal magában az ideiglenes hibakezelési információként. 4. A 3. igénypont szerinti eljárás, amelynél a hibalista-információ hibalista-lezárót foglal magában a hibalista-információba foglalt hibabejegyzések végének jelzésére, ahol is a (b) lépés során a hibalista-lezárót magában foglaló hibalista-információ kerül az ideiglenes hibakezelési területre való írásra. 5. A 2. igénypont szerinti eljárás, amelynél a helyzetinformáció a következõ rendelkezésre álló hely elsõ fizikai szektorszáma Az 5. igénypont szerinti eljárás, amelynél az optikai rögzítési közeg (21) több tartalékterülettel rendelkezik, ahol is a helyzetinformáció tartalékterületenként kerül írásra. 7. A 2., 5. és 6. igénypontok egyike szerinti eljárás, amelynek során továbbá: új hibás területhez új helyettesítõ adatot írunk a helyzetinformáció által jelzett következõ rendelkezésre álló helynél; és új helyzetinformációt írunk az ideiglenes hibakezelési területre, amely egy új következõ rendelkezésre álló helyet jelöl a tartalékterületen belül. 8. A 7. igénypont szerinti eljárás, amelynek során továbbá az új hibás területnek megfelelõ hibabejegyzést magában foglaló új ideiglenes hibakezelési információt írunk. 9. Rögzítési közeg, amely bevezetõ területtel, adatterülettel és kivezetõ területtel rendelkezik, az adatterület tartalékterülettel rendelkezik, amely egy, az adatterületen létezõ hibás terület számára helyettesítõ adat tárolására van használatban, jellemezve ideiglenes hibakezelési területtel, amelyen tárolva van ideiglenes hibakezelési információ a tartalékterületre írt helyettesítõ adathoz való hozzáféréshez, és legalább egy navigációs mutató az ideiglenes hibakezelési területen tárolt ideiglenes hibakezelési információhoz való hozzáféréshez, mígnem a rögzítési közeget (21) véglegesíteni kell; és állandó hibakezelési területtel, amelyen hibakezelési információ van tárolva, amely az ideiglenes hibakezelési területrõl az állandó hibakezelési területre van írva, amikor a rögzítési közeget (21) véglegesíteni kell. 10. A 9. igénypont szerinti rögzítési közeg, amelynél az ideiglenes hibakezelési területen továbbá helyzetinformáció van tárolva, amely a tartalékterületen belül folytatólagos helyettesítõ írásra szolgáló következõ rendelkezésre álló helyet jelöl. 11. A 9. vagy 10. igénypont szerinti rögzítési közeg, amelynél a hibás területnek megfelelõ hibabejegyzést magában foglaló hibalista-információ van tárolva az ideiglenes hibakezelési információként az ideiglenes hibakezelési területen. 12. A 9. igénypont szerinti rögzítési közeg, amelynél a helyzetinformáció a következõ rendelkezésre álló hely elsõ fizikai szektorszáma. 13. A 9. igénypont szerinti rögzítési közeg, amelynél az optikai rögzítési közeg több tartalékterülettel rendelkezik, ahol is az ideiglenes hibakezelési területen a helyzetinformáció tartalékterületenként van tárolva. 14. A 9. igénypont szerinti rögzítési közeg, amelynél a rögzítési közeg (21) egyszer írható fajtájú Blu-ray lemez (BD¹WO). 15. A 11. igénypont szerinti rögzítési közeg, amelynél a hibalista-információ négy klaszternél nem nagyobb rögzítési mérettel rendelkezik. 16. Berendezés kezelési információ rögzítésére optikai rögzítési közegen, amely bevezetõ területtel, adatterülettel és kivezetõ területtel rendelkezik, az adatterület helyettesítõ írásra használatban lévõ tartalékterülettel rendelkezik, azzal jellemezve, hogy 9

10 1 HU T az optikai rögzítési közeg (21) tartalmaz ideiglenes hibakezelési területet, amely addig van használatban, mígnem az optikai rögzítési közeget (21) véglegesíteni kell, és állandó hibakezelési területet, amely akkor van használatban, amikor az optikai rögzítési közeget (21) véglegesíteni kell; és az említett berendezés tartalmaz: író-olvasó fejet (22), amely úgy van konfigurálva, hogy adatot írjon az optikai rögzítési közegre (21) vagy adatot reprodukáljon arról; és kontrollert (26), amely mûködést biztosítóan csatlakoztatva van az író-olvasó fejhez (22), és amely úgy van konfigurálva, hogy egy, az adatterületen létezõ hibás területet helyettesítsen úgy vezérelve az író-olvasó fejet (22), hogy helyettesítõ adatot írjon a hibás terület számára a tartalékterületre; hogy úgy vezérelje az íróolvasó fejet (22), hogy az ideiglenes hibakezelési területre ideiglenes hibakezelési információt írjon a tartalékterületre írt helyettesítõ adathoz való hozzáféréshez, és hogy legalább egy navigációs mutatót írjon az ideiglenes hibakezelési területre írt ideiglenes hibakezelési információhoz való hozzáféréshez; és hogy úgy vezérelje az író-olvasó fejet (22), hogy az állandó hibakezelési területre írja az ideiglenes hibakezelési területre írt ideiglenes hibakezelési információt, amikor az optikai rögzítési közeget (21) véglegesíteni kell. 17. A 16. igénypont szerinti berendezés, amelynél a kontroller (26) az író-olvasó fejet (22) úgy vezérlõen van konfigurálva, hogy helyzetinformációt írjon, amely a tartalékterületen belül folytatólagos helyettesítõ írásra szolgáló következõ rendelkezésre álló helyet jelöl. 18. A 16. vagy 17. igénypont szerinti berendezés, amelynél a kontroller (26) az író-olvasó fejet (22) úgy vezérlõen van konfigurálva, hogy az ideiglenes hibakezelési területre írjon a hibás területnek megfelelõ hibabejegyzést magában foglaló hibalista-információt az ideiglenes hibakezelési információként. 19. A 18. igénypont szerinti berendezés, amelynél a hibalista-információ hibalista-lezárót foglal magában a hibalista-információba befoglalt hibabejegyzések végének jelzésére, ahol is a kontroller (26) az író-olvasó fejet (22) úgy vezérlõen van konfigurálva, hogy a hibalista-lezárót magában foglaló hibalista-információt az ideiglenes hibakezelési területre írja. 20. A 17. igénypont szerinti berendezés, amelynél a kontroller (26) az író-olvasó fejet (22) úgy vezérlõen van konfigurálva, hogy a következõ rendelkezésre álló hely elsõ fizikai szektorszámát írja helyzetinformációként. 21. A 17. igénypont szerinti berendezés, amelynél az optikai rögzítési közeg (21) több tartalékterülettel rendelkezik, ahol is a kontroller (26) az író-olvasó fejet (22) úgy vezérlõen van konfigurálva, hogy a helyzetinformációt tartalékterületenként írja. 22. A 17., 20. és 21. igénypontok egyike szerinti berendezés, amelynél a kontroller (26) úgy van konfigurálva, hogy az író-olvasó fejet (22) úgy vezérelje, hogy új hibás terület számára új helyettesítõ adatot írjon a helyzetinformáció által jelzett következõ rendelkezésre álló helynél, és hogy az író-olvasó fejet (22) úgy vezérelje, hogy az ideiglenes hibakezelési területre új helyzetinformációt írjon, amely a tartalékterületen belül egy következõ rendelkezésre álló helyet jelöl. 23. A 22. igénypont szerinti berendezés, amelynél a kontroller (26) az író-olvasó fejet (22) úgy vezérlõen van konfigurálva, hogy az ideiglenes hibakezelési területre egy, az új hibás területnek megfelelõ hibabejegyzést magában foglaló új ideiglenes hibakezelési információt írjon. 24. Eljárás kezelési információ reprodukálására optikai rögzítési közegrõl, amely bevezetõ területtel, adatterülettel és kivezetõ területtel rendelkezik, az adatterület helyettesítõ írásra használatban lévõ tartalékterülettel rendelkezik, azzal jellemezve, hogy az optikai rögzítési közeg (21) tartalmaz ideiglenes hibakezelési területet, amely addig van használatban, mígnem az optikai rögzítési közeget (21) véglegesíteni kell, és állandó hibakezelési területet, amely akkor van használatban, amikor az optikai rögzítési közeget (21) véglegesíteni kell, és az említett eljárás során: (a) legalább egy navigációs mutatót reprodukálunk az ideiglenes hibakezelési területre írt ideiglenes hibakezelési információhoz való hozzáféréshez; (b) reprodukáljuk az ideiglenes hibakezelési információt egy, az adatterületen létezõ hibás területhez tartozó helyettesítõ adathoz való hozzáféréshez a navigációs mutatón alapulóan, mielõtt az optikai rögzítési közeg (21) véglegesítve van; és (c) reprodukáljuk a helyettesítõ adatot a tartalékterületrõl a hibás területre írt adat helyett az ideiglenes hibakezelési területen alapulóan. 25. A 24. igénypont szerinti eljárás, amelynek során továbbá az ideiglenes hibakezelési területrõl helyzetinformációt reprodukálunk, amely a tartalékterületen belül egy következõ rendelkezésre álló helyet jelöl folytatólagos helyettesítõ íráshoz. 26. A 24. vagy 25. igénypont szerinti eljárás, amelynél a (b) lépés során a hibás területnek megfelelõ hibabejegyzést magában foglaló hibalista-információt reprodukálunk az ideiglenes hibakezelési információként. 27. A 26. igénypont szerinti eljárás, amelynek során a hibalista-információba foglalt hibalista-lezárót reprodukálunk, a hibalista-lezáró a hibalista-információba foglalt hibabejegyzések végét jelöli. 28. A 25. igénypont szerinti eljárás, amelynél az optikai rögzítési közeg (21) több tartalékterülettel rendelkezik, ahol is a helyzetinformáció tartalékterületenként van reprodukálva. 29. A 24. igénypont szerinti eljárás, amelynek során továbbá: az állandó hibakezelési területre írt hibakezelési információt reprodukálunk, miután a rögzítési közeg (21) véglegesítésre került. 30. Berendezés kezelési információ reprodukálására optikai rögzítési közegrõl, amely bevezetõ területtel, adatterülettel és kivezetõ területtel rendelkezik, az adatterület helyettesítõ írásra használatban lévõ tartalékterülettel rendelkezik, azzal jellemezve, hogy az optikai rögzítési közeg (21) tartalmaz ideiglenes hibakezelési területet, amely addig van használatban, mígnem az optikai rögzítési közeget (21) véglegesíteni 10

11 1 HU T2 2 kell, és állandó hibakezelési területet, amely akkor van használatban amikor az optikai rögzítési közeget (21) véglegesíteni kell, és az említett berendezés tartalmaz: író-olvasó fejet (22), amely úgy van konfigurálva, hogy adatot reprodukáljon az optikai rögzítési közegrõl (21); és kontrollert (26), amely az író-olvasó fejhez mûködést biztosítóan csatlakoztatva van, és amely úgy van konfigurálva, hogy úgy vezérelje az író-olvasó fejet, hogy legalább egy navigációs mutatót reprodukáljon az ideiglenes hibakezelési területre írt ideiglenes hibakezelési információhoz való hozzáféréshez; hogy úgy vezérelje az író-olvasó fejet, hogy reprodukálja az ideiglenes hibakezelési információt egy, az adatterületen létezõ hibás területhez tartozó helyettesítõ adathoz való hozzáféréshez a navigációs mutatón alapulóan, mielõtt az optikai rögzítési közeget (21) véglegesíteni kell; és hogy úgy vezérelje az író-olvasó fejet, hogy reprodukálja a helyettesítõ adatot a tartalékterületrõl a hibás területre írt adat helyett az ideiglenes hibakezelési területen alapulóan. 31. A 30. igénypont szerinti berendezés, amelynél a kontroller (26) az író-olvasó fejet úgy vezérlõen van konfigurálva, hogy az ideiglenes hibakezelési területrõl helyzetinformációt reprodukáljon, amely a tartalékterületen belül folytatólagos helyettesítõ írásra szolgáló következõ rendelkezésre álló helyet jelöl. 32. A 30. vagy 31. igénypont szerinti berendezés, amelynél a kontroller (26) az író-olvasó fejet úgy vezérlõen van konfigurálva, hogy egy, a hibás területnek megfelelõ hibabejegyzést magában foglaló hibalista-információt reprodukáljon az ideiglenes hibakezelési információként. 33. A 32. igénypont szerinti berendezés, amelynél a kontroller (26) az író-olvasó fejet úgy vezérlõen van konfigurálva, hogy egy, a hibalista-információba foglalt hibalista-lezárót reprodukáljon, a hibalista-lezáró a hibalista-információba foglalt hibabejegyzések végét jelöli. 34. A 31. igénypont szerinti berendezés, amelynél az optikai rögzítési közeg (21) több tartalékterülettel rendelkezik, ahol is a kontroller (26) az író-olvasó fejet úgy vezérlõen van konfigurálva, hogy a helyzetinformációt tartalékterületenként reprodukálja. 35. A 30. igénypont szerinti berendezés, amelynél a kontroller (26) az író-olvasó fejet úgy vezérlõen van konfigurálva, hogy az ideiglenes hibakezelési területre írt hibakezelési információt reprodukáljon, miután a rögzítési közeg (21) véglegesítésre került. 11
