1 Szemináriumi elıadás tavaszi félév Seres Noémi

2 Tartalom Bauhaus Universität Weimar Acéllemezbe sajtolt nyírt kapcsolat kísérleti vizsgálata és numerikus modellezése Öszvérfödémek Kísérleti program és numerikus modellezés A numerikus modell kiterjesztése Összefoglaló értékelés Irodalomkutatás A kutatás következı lépései

3 Bauhaus Universität Weimar Graduiertenkolleg 1462 Németország, Weimar

4 Graduiertenkolleg 1462 Modelqualitäten Kapcsolt numerikus almodellekbıl létrehozott modellek a szerkezetépítésben 12 doktorandusz 2 posztdoktor 3 éves szerzıdés saját PhD + közös projektek

5 Munka: 1. Elmélet alapok 2. Anyagtulajdonságok 3. Modell kapcsolás - alkalmazás 4. Kooperációs platform Tanulás: Vendégoktatók elıadásai

6 Graduiertenkolleg 1462 Modelqualitäten

7 Acéllemezbe sajtolt nyírt kapcsolat kísérleti vizsgálata és numerikus modellezése

próbatest Acél gerenda Acél lemez Súrlódásos kapcsolat + Mechanikus

8 Öszvérfödémek Szerkezet és méretezési módszer Vb lemez Szabványos méretezés Lemezkísérleten alapuló eljárás (full-scale) Legkevesebb 6 próbatest Acél gerenda Acél lemez Súrlódásos kapcsolat + Mechanikus kapcsolat: - behengerelt nyírt kapcsolat - véglehorgonyzás - nyírási csapok

9 Öszvérfödémek Szerkezet és méretezési módszer Szabványos méretezés m-k módszer * V 1, Rd b d p m Ap = + k γ vs b Ls * Porter and Ekberg (1978)

10 Öszvérfödémek Szerkezet és méretezési módszer Szabványos méretezés Részlegesen nyírt kapcsolat Hosszirányú nyírás nyomaték η Nyírt kapcsolat hatékonysága τ u.rk η A p f y ( ) b L s + L 0 τ u,rd M Rd (L x )

11 Öszvérfödémek Szerkezet és méretezési módszer Szabványos méretezés Részlegesen nyírt kapcsolat L x L sf nyírt kapcsolat teljes hajlítási tönkremenetel L x < L sf nyírt kapcsolat részleges nyírási tönkremenetel várható

Kapcsolat kontakt felületekkel Anyagtulajdonságok

kiselemes kísérletek alapján Kísérlet háttér

12 Öszvérfödémek Szerkezet és méretezési módszer Numerikus modellek Beton testelemek Acél héjelemek Kapcsolat kontakt felületekkel Anyagtulajdonságok kísérletbıl Az együttdolgoztató kapcsolat leírása kiselemes kísérletek alapján Kísérlet háttér elengedhetetlen Lehetséges-e a kísérletek numerikus szimulációval való helyettesítése?

13 Stratégia Méretezési eljárások elkenik a mechanikus kapcsolat hatását (a kapcsolat nyírási ellenállása τ u,rd ) Kutatás Globális modell Lokális almodellek Nyírási kapcsolat viselkedésének megértése, követése numerikus modellel A kapcsolat leírása Összehasonlítás τ u,rd,kísérlet τ u,rd,modell

14 Kísérlet Kísérleti program Próbatest: Együttdolgozás Nyírt kapcsolat a felületen Egy nyírt kapcsolat viselkedése Végrehajtás Mérés: - nyúlások a kapcsolat belsı felületén - erı-elmozdulás Sajtó Próbatest Keret

15 Kísérlet Kísérleti program, nyúlásmérı bélyegek

16 Kísérlet Kísérleti program, próbatestek

[kn] 20 15 Nyírt kapcsolat tönkremenetele *9th International Conference on Steel Concrete Composite and

17 Kísérlet Kísérleti program, eredmények* Tönkremenetel 45 Erı - elmozdulás (a) (b) Beton tönkremenetel [kn] [mm] 35 Nyúlásmérés (a kapcsolat közepén) Load [kn] Nyírt kapcsolat tönkremenetele *9th International Conference on Steel Concrete Composite and Hybrid Structures, Leeds, UK, 8-10 July Strain [mm/m]

Modell Numerikus modellezés Feltétel Elızetes modell* Kísérleti tapasztalat Az acél tönkremenetele a domináns Beton tönkremenetelt nem veszünk figyelembe Fix és

18 Modell Numerikus modellezés Feltétel Elızetes modell* Kísérleti tapasztalat Az acél tönkremenetele a domináns Beton tönkremenetelt nem veszünk figyelembe Fix és merev célfelület Acél lemez F *N. Seres, L. Dunai: "Numerical and experimental studies on embossed mechanical bond of composite floor", Computers&Structures (benyújtva)

19 Modell Numerikus modellezés Erı-elmozdulás Nyúlás kísérlet próbatest modell L o a d [k N ] modell Load [kn] próbatest 1.2 próbatest Displacement [mm] Strain [mm/m]

A numerikus modell kiterjesztése Elemtípus 4-csomópontú héj 8-csomópontú héj 20-csomópontú test beton = rugalmas Eredmények 35 30 25 beton = merev felület Effect of element type on the

20 A numerikus modell kiterjesztése Elemtípus 4-csomópontú héj 8-csomópontú héj 20-csomópontú test beton = rugalmas Eredmények beton = merev felület Effect of element type on the load-displacement relationship Nagyobb keresztirányú deformáció, mint ami a kísérlettel igazolható Szimmetria sík a próbatest ellendarabjának a helyén (!) [kn] [mm] Experiment 4-node shell 8-node shell 20-node solid

21 A numerikus modell kiterjesztése A nyírt kapcsolat besajtolásának hatása hidegalakítás Besajtolás Az alakító eszköz eltávolítása Kihúzó vizsgálat

22 A numerikus modell kiterjesztése A nyírt kapcsolat besajtolásának hatása Kezdeti szakaszt jól közelíti A teherbírás jelentısen visszaesik Jelentıs maradó feszültségek * * * A maradó feszültségek hatása Héjmodell A kontakt érzékelés érzékeny a végeselemes háló méretére Testmodell Magas futási idı Legjobb kezdeti viselkedés Stabil kontakt érzékelés Kísérlet Héjmodell Testmodell

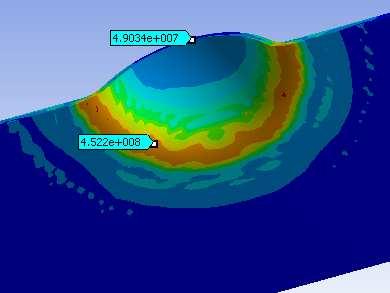

23 A numerikus modell kiterjesztése Maradó feszültségek Helyesség? A besajtolás során keletkezı nyúlásokat méréssel nem követtük Hasonló hidegalakítást nem publikáltak [Pa]

24 A numerikus modell kiterjesztése Nyúlásmérés Teherszint Kezdeti viselkedés Strains in the middle (gauge #3) Load [kn] specimen 1.2 specimen 1.3 specimen shell solid preliminary Strain [µm/m]

25 A numerikus modell kiterjesztése Nyúlásmérés Strain - displacement Displacement [mm] experiment shell model solid model preliminary Strain [µm/m]

26 A numerikus modell kiterjesztése A besajtolási eljárás pontos modellje [Pa]

Experimental tests and numerical simulations, MSc Thesis,

27 A numerikus modell kiterjesztése Beton? Kiselemes kihúzó vizsgálat* f y = 464 N/mm 2 f c = 38,8 N/mm 2 * João Tiago Freire: Analysis on the behaviour of composite slabs under concentrated loads. Experimental tests and numerical simulations, MSc Thesis, Department of Civil Engineering and Architecture, Higher Technical Institute (IST), TU Lisbon, Portugal, 2009

A numerikus modell kiterjesztése Beton modellezés Kísérleti tapasztalat alapján a beton tönkremenetele Beton morzsolódása a nyírt kapcsolat körül

28 A numerikus modell kiterjesztése Beton modellezés Kísérleti tapasztalat alapján a beton tönkremenetele Beton morzsolódása a nyírt kapcsolat körül (próbatesten belül) Külsı repedés a betonon függıleges repedés Gyengített testelem réteg a teherbírást befolyásolja (jelentéktelen) Megtámasztási viszonyok nem mőködik

29 Összefoglaló értékelés Elızetes modell Teherbírás Tönkremenetel folyamata Modellek a hidegalakítás hatásával Kezdeti viselkedést jól közelíti Jelentıs maradó feszültségek helyes? Teherbírásra nem ad jó eredményt DE a modell még mindig tartalmaz bizonytalanságokat Keresztirányú deformáció? Beton tönkremenetel hiányzik Maradó feszültségek? A testmodell pontosabb eredményt ad, de a futási idı jelentısen magasabb, mint a héjmodellé lokális információkhoz Megoldatlan kérdések

(az adalékanyag szemcsék explicit modellezésével) Kiselemes próbatestek modellezésénél

30 Irodalomkutatás Beton Makro-szint (homogén kontinuum) A szerkezet mérete és az anyag jellemzı elemi térfogatának (RVE) az aránya fontos Korlátozottan alkalmazható Mezo-szint (az adalékanyag szemcsék explicit modellezésével) Kiselemes próbatestek modellezésénél jelentıs és eredményes megközelítés: DEM, FEM, X-FEM, DEM+FEM Wang et al (2008) Eckhardt (2009)

teherbírás A vastagság mentén a maradó feszültségek változása

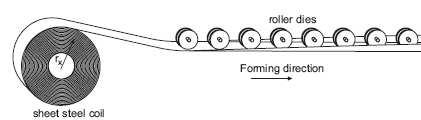

31 Irodalomkutatás Hidegalakítás Típusok élhajlítás hengerlés A maradó feszültségek maximális értéke elérheti a ~0,6 f y teherbírás A vastagság mentén a maradó feszültségek változása nemlineáris és jelentıs Mérése vékony lemez esetén kivitelezhetetlen Csak a felületen

32 A kutatás következı lépései Beton tönkremenetel figyelembe vétele Besajtolás kísérleti vizsgálata Mezo-szinten FEM Ugyanaz a lemez~ Ugyanaz az alakító eszköz mint az elızı kísérlet sorozatnál

33 Köszönöm a megtisztelı figyelmet
