1 bemutatja... Az S&P épület-megerősítések anyagának gyártója N/mm Szén Aramid Üveg Az S&P megerősítések száltípusai PP PES Acél 0 A szál típusa Szén Aramid Üveg PES / PP acél ε % E-modulus kn/mm Húzószilárdság N/mm Az S&P szálerősítésű anyagok csak akkor működnek, ha a felületi tapadás segítségével az erőket a hordozófelületen lehet lehorgonyozni

megerősítések száltípusai PP PES Acél 0 A szál típusa Szén Aramid Üveg PES / PP acél 0 5 10 15 ε % E-modulus

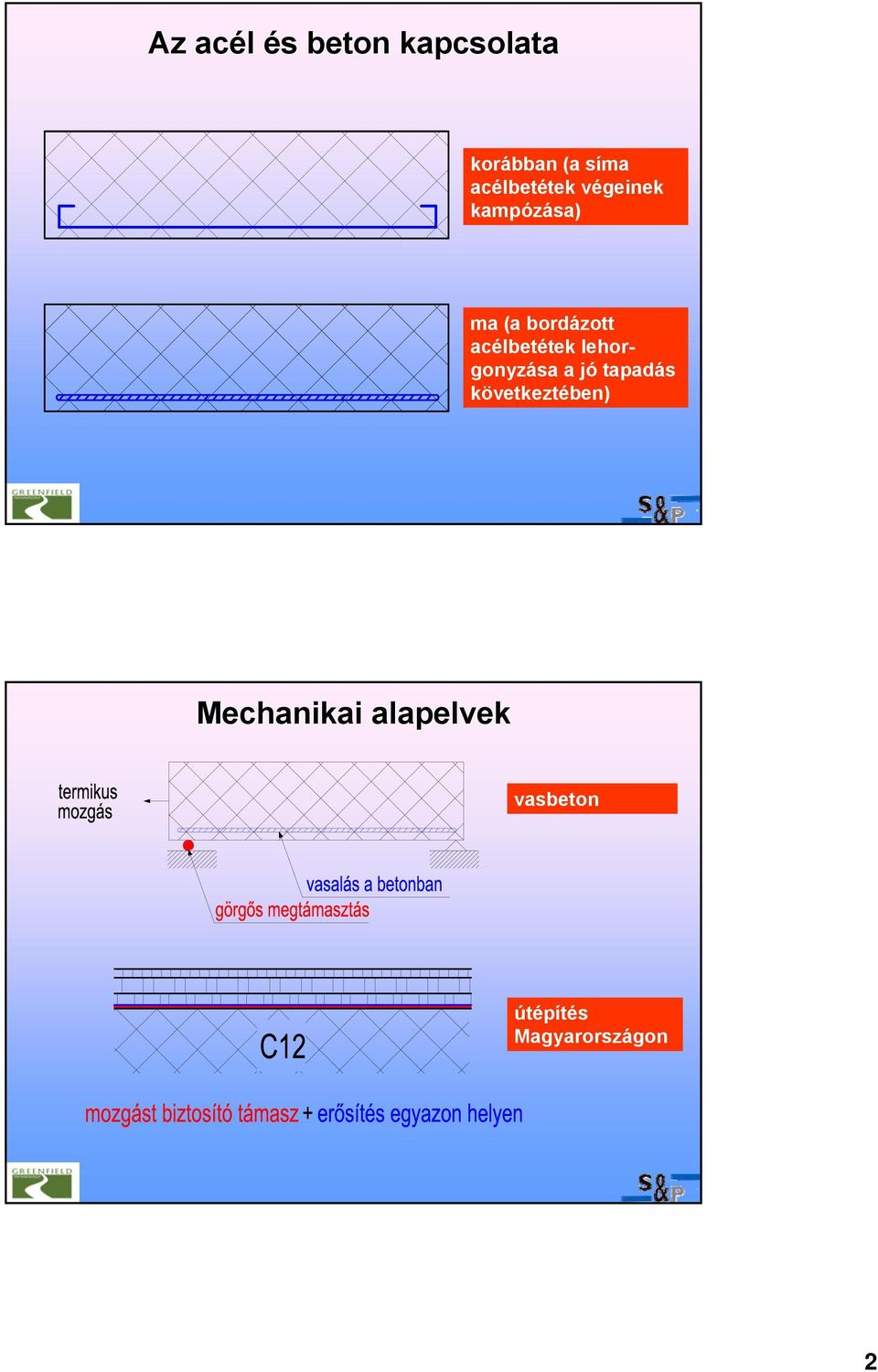

2 Az acél és s beton kapcsolata korábban (a síma acélbetétek végeinek kampózása) ma (a bordázott acélbetétek lehorgonyzása a jó tapadás következtében) Mechanikai alapelvek vasbeton útépítés Magyarországon 2

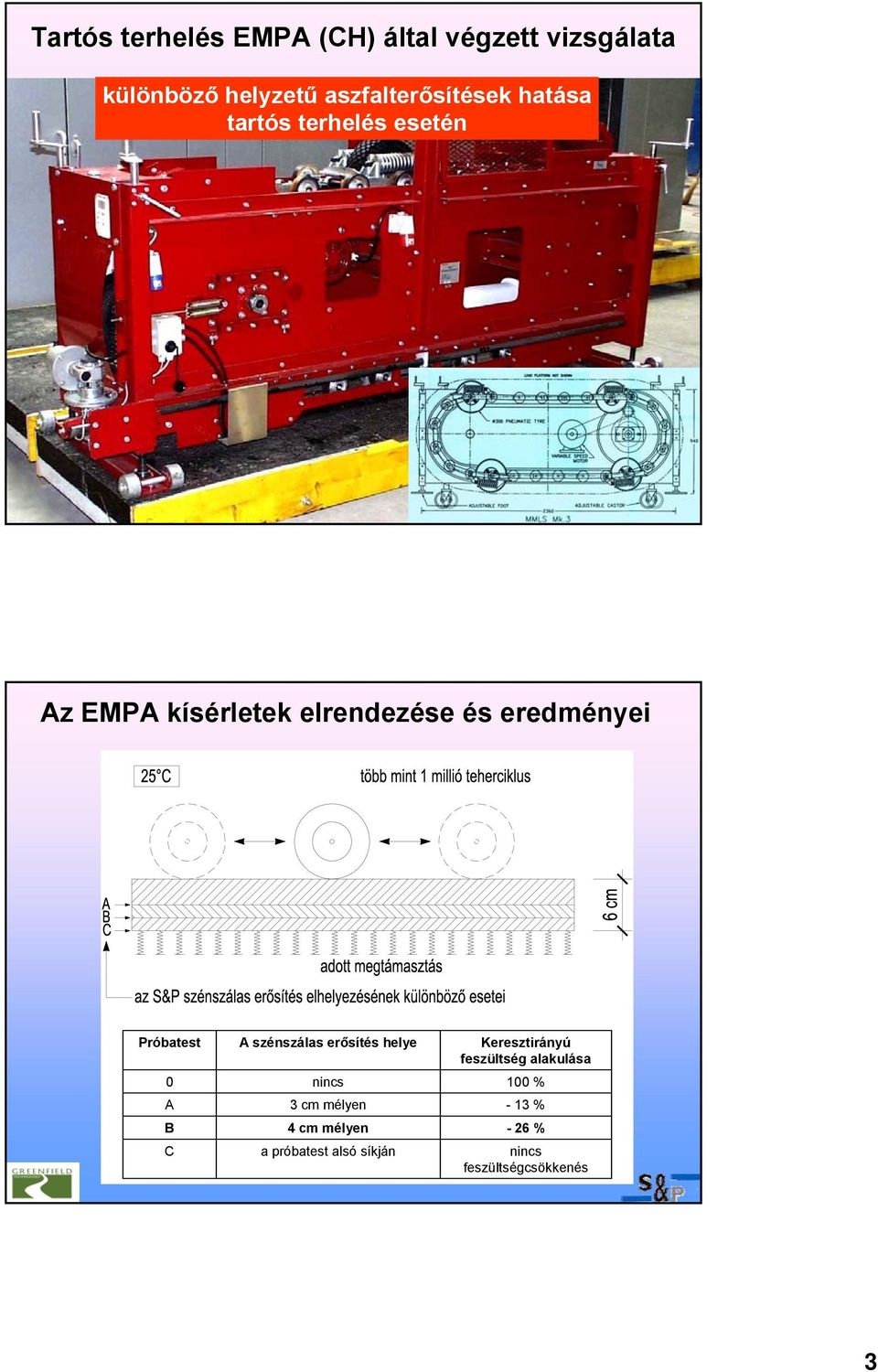

3 Tartós s terhelés s EMPA (CH) által végzett v vizsgálata különböző helyzetű aszfalterősítések hatása tartós terhelés esetén Az EMPA kísérletek elrendezése és eredményei Próbatest 0 A B C A szénszálas erősítés helye nincs 3cm mélyen 4 cm mélyen a próbatest alsó síkján Keresztirányú feszültség alakulása 100 % -13% -26% nincs feszültségcsökkenés 3

eredményei Próbatest 0 A B C A szénszálas erősítés helye nincs 3cm mélyen 4 cm mélyen

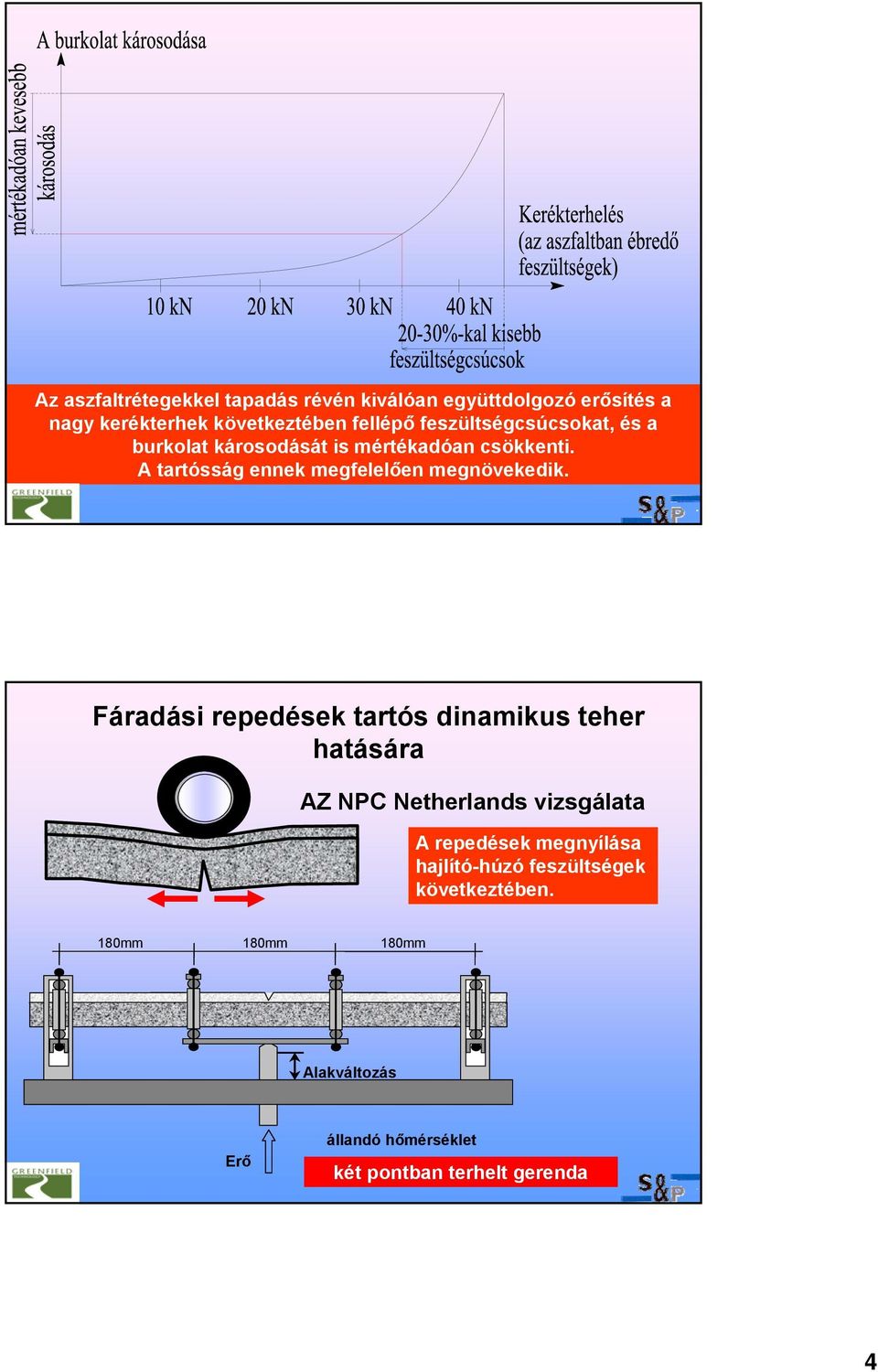

4 Az aszfaltrétegekkel tapadás révén kiválóan együttdolgozó erősítés a nagy kerékterhek következtében fellépő feszültségcsúcsokat, és a burkolat károsodását is mértékadóan csökkenti. A tartósság ennek megfelelően megnövekedik. Fáradási repedések tartós dinamikus teher hatására AZ NPC Netherlands vizsgálata A repedések megnyílása hajlító-húzó feszültségek következtében. 180mm 180mm 180mm Alakváltozás Erő állandó hőmérséklet két pontban terhelt gerenda 4

A tartósság ennek megfelelően megnövekedik.

5 Az NPC eredményei: különböző aszfalterősítések összehasonlítása millió terhelési ciklus S&P Carbophalt 200 kn/m terhelési ciklusok száma C poliészter 60 kn/m S&P Glasphalt 120 kn/m polipropilén-textíl referencia-próbatest alakváltozás [mm] Repedés áttükröződése fagyhatás következtében Fagyás-olvadás ciklusok hatására a meglévő aszfaltburkolat repedései áttükröződnek az új fedőrétegbe. A BRRC kifejlesztett egy vizsgálati módszert a jelenség ellenőrzésére. 5

S&P Glasphalt 120 kn/m polipropilén-textíl referencia-próbatest 10 20 alakváltozás [mm] Repedés áttükröződése fagyhatás

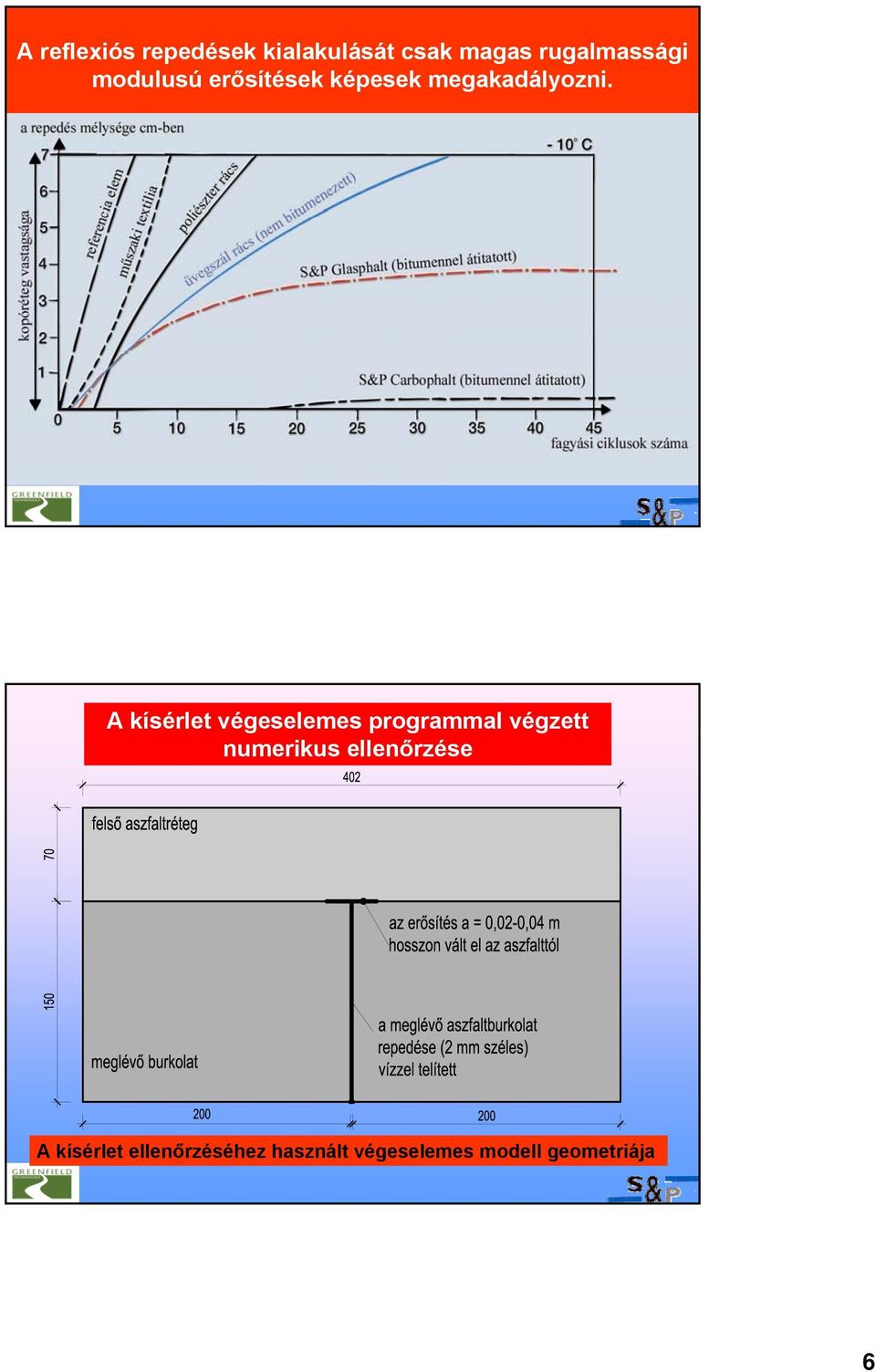

6 A reflexiós repedések kialakulását csak magas rugalmassági modulusú erősítések képesek megakadályozni. A kísérlet végeselemes programmal végzett numerikus ellenőrzése A kísérlet ellenőrzéséhez használt végeselemes modell geometriája 6

A kísérlet végeselemes programmal végzett numerikus

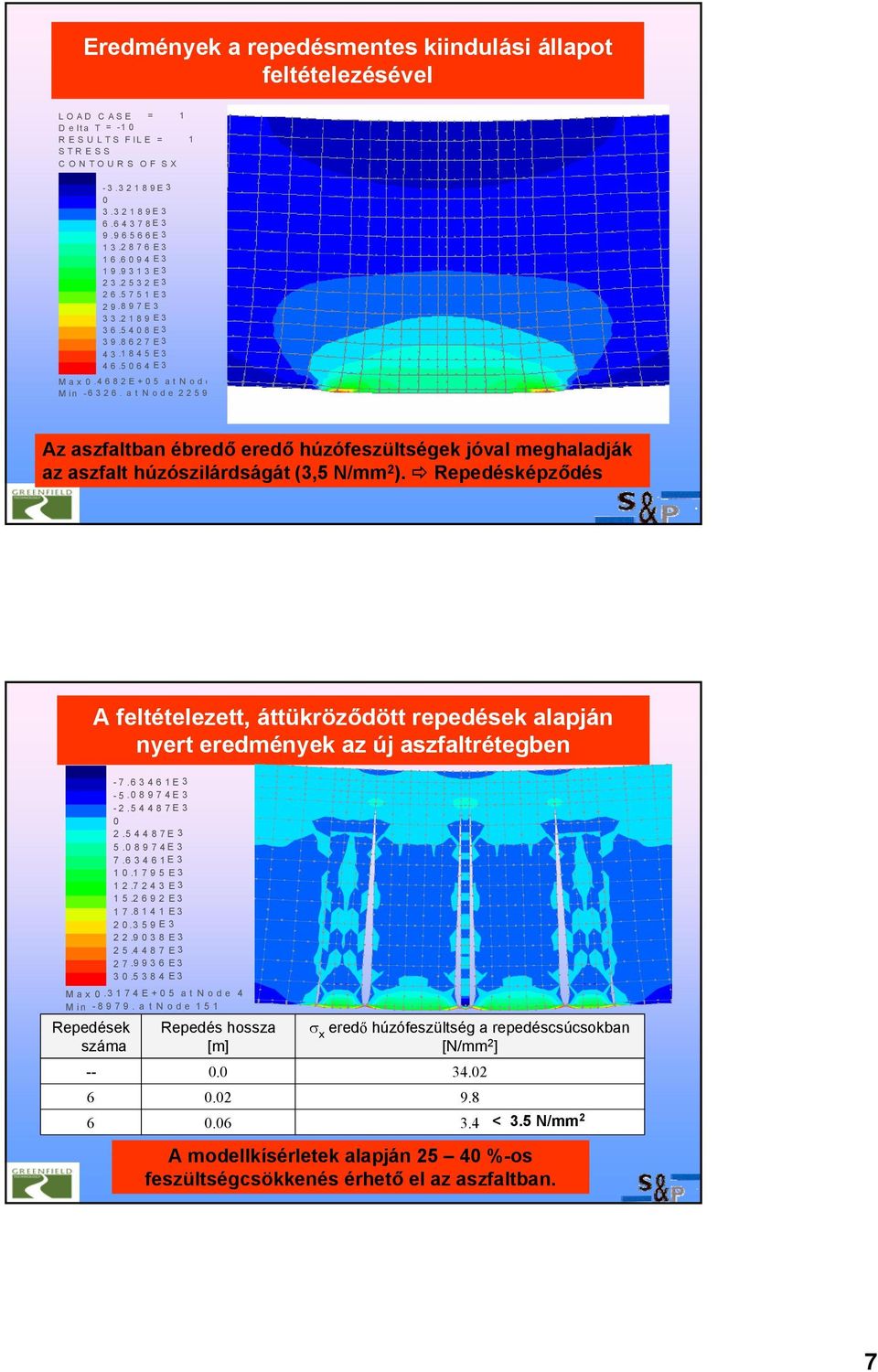

7 Eredmények a repedésmentes kiindulási állapot feltételezésével LOAD CASE = 1 Delta T = -10 RESULTS FILE = 1 STRESS CONTOURS OF SX E E E E E E E E E E E E E E E3 Max E+05 at Node Min a t Node 2259 Az aszfaltban ébredő eredő húzófeszültségek jóval meghaladják az aszfalt húzószilárdságát (3,5 N/mm 2 ). Repedésképződés LOAD CASE = 1 Delta T = -10 RESULTS FILE = 1 STRESS CONTOURS OF SX A feltételezett, áttükröződött repedések alapján nyert eredmények az új aszfaltrétegben E E E E E E E E E E E E E E E3 Max E+05 at Node 4 Min a t Node 151 Repedések száma Repedés hossza [m] σ x eredő húzófeszültség a repedéscsúcsokban [N/mm 2 ] < 3.5 N/mm 2 A modellkísérletek alapján %-os feszültségcsökkenés érhető el az aszfaltban. 7

a t Node 2259 Az aszfaltban ébredő eredő húzófeszültségek jóval meghaladják az aszfalt húzószilárdságát (3,5 N/mm 2 ).

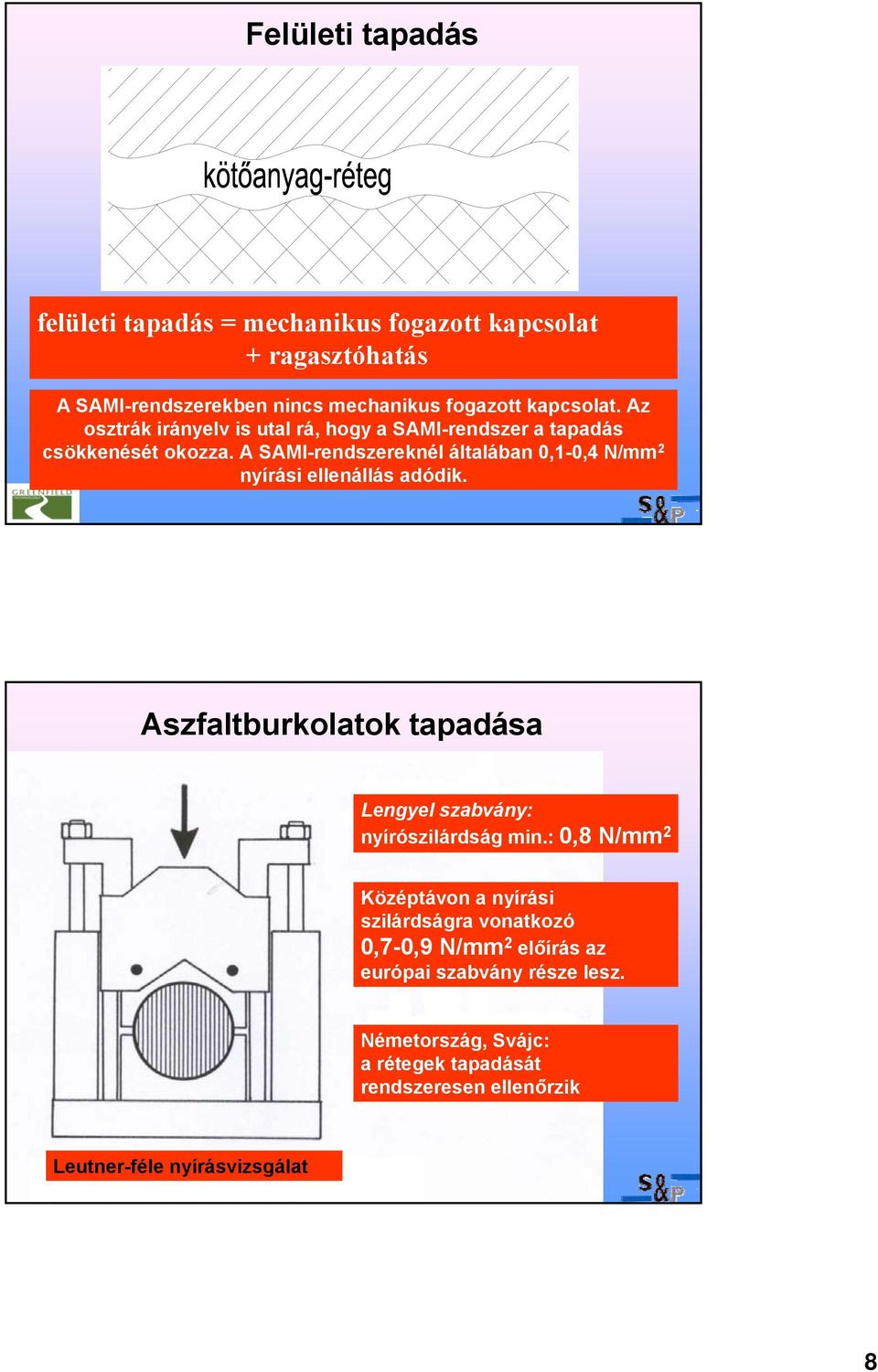

8 Felületi tapadás felületi tapadás = mechanikus fogazott kapcsolat + ragasztóhatás A SAMI-rendszerekben nincs mechanikus fogazott kapcsolat. Az osztrák irányelv is utal rá, hogy a SAMI-rendszer a tapadás csökkenését okozza. A SAMI-rendszereknél általában 0,1-0,4 N/mm 2 nyírási ellenállás adódik. Aszfaltburkolatok tapadása Lengyel szabvány: nyírószilárdság min.: 0,8 N/mm 2 Középtávon a nyírási szilárdságra vonatkozó 0,7-0,9 N/mm 2 előírás az európai szabvány része lesz. Németország, Svájc: a rétegek tapadását rendszeresen ellenőrzik Leutner-féle nyírásvizsgálat 8

A SAMI-rendszereknél általában 0,1-0,4 N/mm 2 nyírási ellenállás adódik. Aszfaltburkolatok tapadása Lengyel szabvány: nyírószilárdság min.

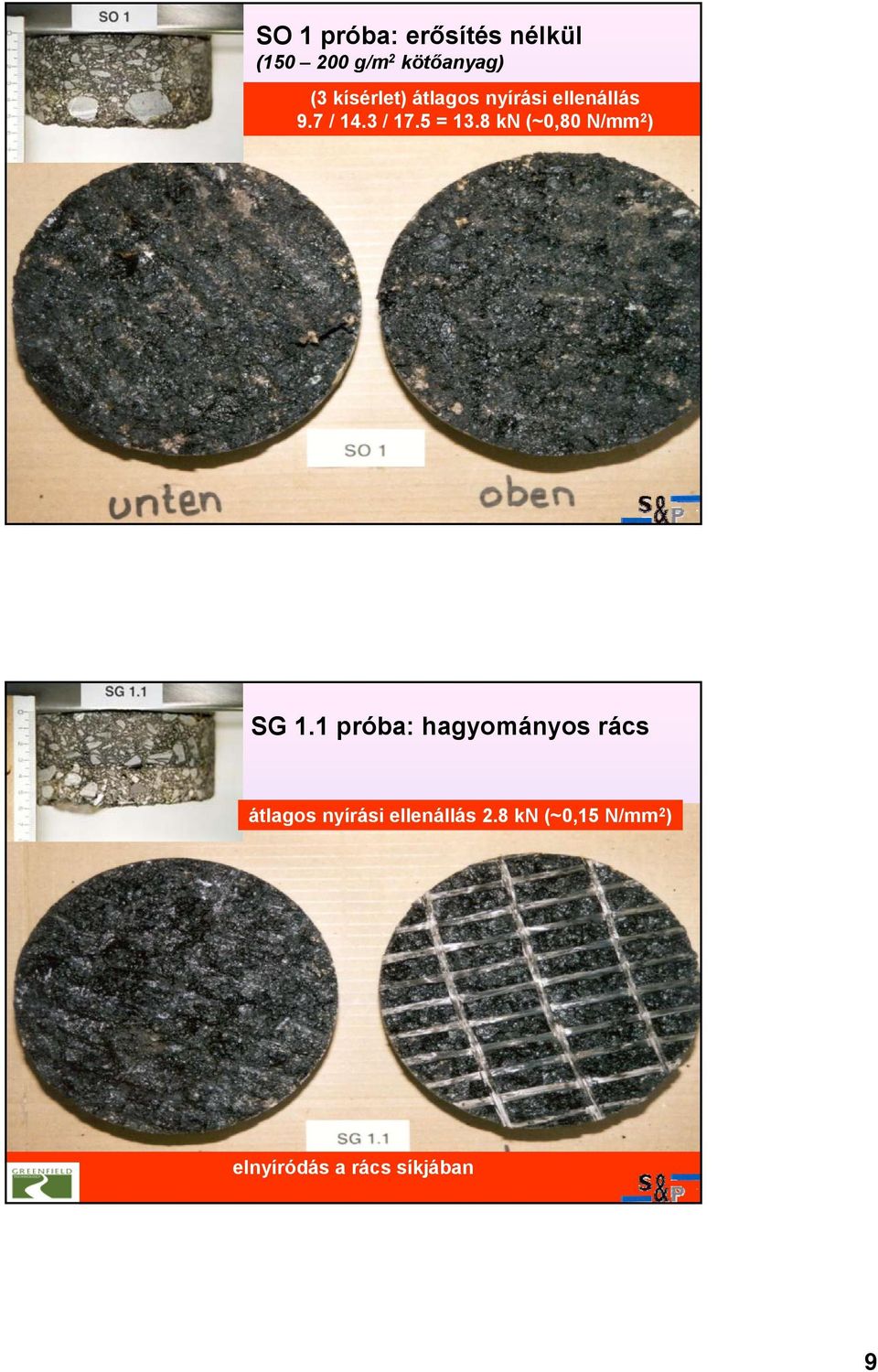

9 SO 1 próba: erősítés nélkül ( g/m 2 kötőanyag) (3 kísérlet) átlagos nyírási ellenállás 9.7 / 14.3 / 17.5 = 13.8 kn (~0,80 N/mm 2 ) SG 1.1 próba: hagyományos rács átlagos nyírási ellenállás 2.8 kn (~0,15 N/mm 2 ) elnyíródás a rács síkjában 9

10 Szendvics-szerű építésmód tapadás (nyírási ellenállás) nélkül Csak útravalónak jó. Egy többrétegű burkolatnak más tulajdonságokkal kell rendelkeznie. SC 1.1 próba: bitumenbe ágyazott aszfaltrács S&P Carbophalt G/ Glasphalt G átlagos nyírási ellenállás 10.0 / 15.8 = 12.9 kn (~0,80 N/mm 2 ) elnyíródás a burkolati rétegen belül 10

1 próba: bitumenbe ágyazott aszfaltrács S&P Carbophalt G/ Glasphalt G átlagos

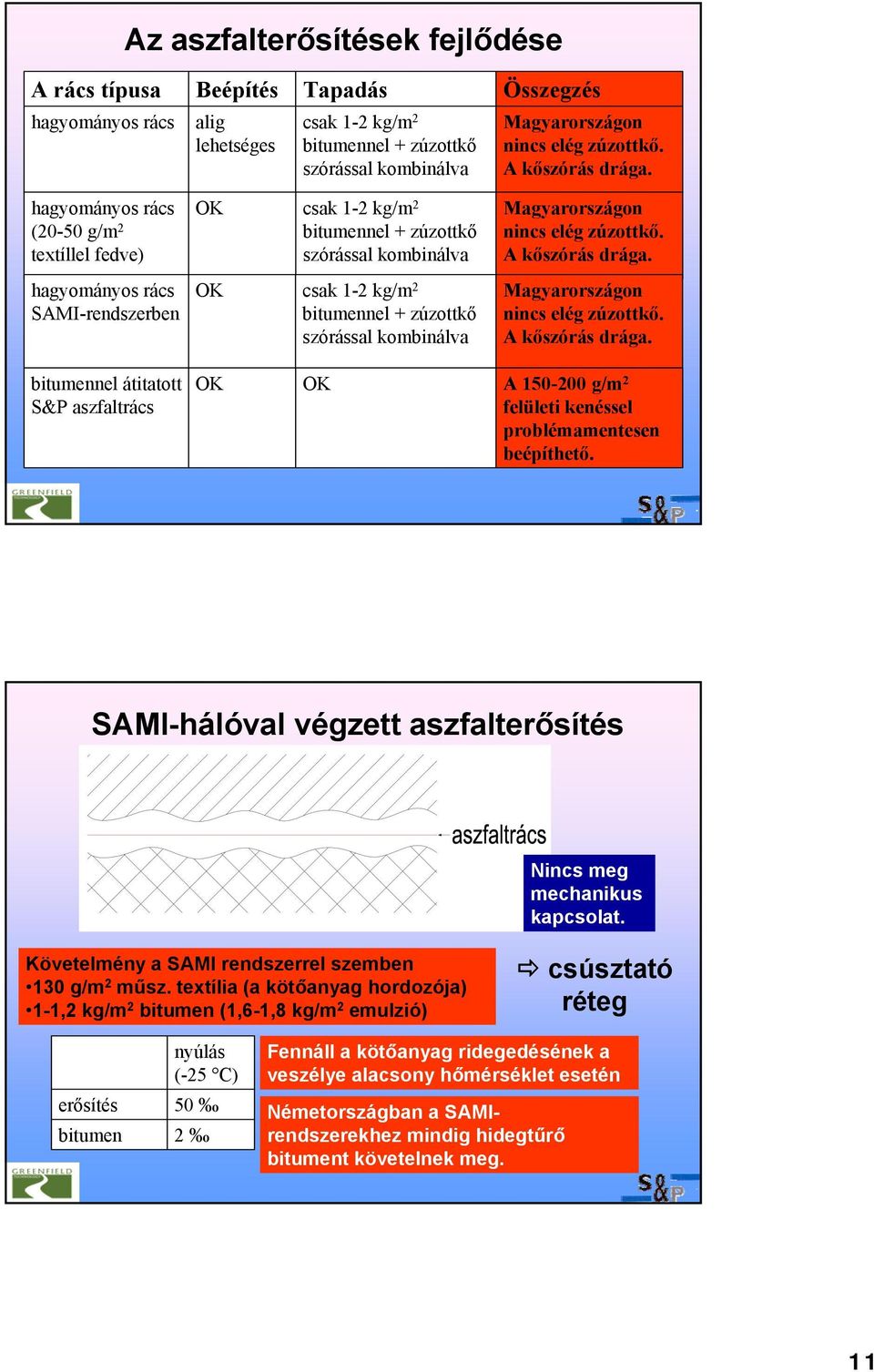

11 Az aszfalterősítések fejlődése A rács típusa Beépítés Tapadás Összegzés hagyományos rács alig lehetséges csak 1-2 kg/m 2 bitumennel + zúzottkő szórással kombinálva Magyarországon nincs elég zúzottkő. A kőszórás drága. hagyományos rács (20-50 g/m 2 textíllel fedve) OK csak 1-2 kg/m 2 bitumennel + zúzottkő szórással kombinálva Magyarországon nincs elég zúzottkő. A kőszórás drága. hagyományos rács SAMI-rendszerben OK csak 1-2 kg/m 2 bitumennel + zúzottkő szórással kombinálva Magyarországon nincs elég zúzottkő. A kőszórás drága. bitumennel átitatott S&P aszfaltrács OK OK A g/m 2 felületi kenéssel problémamentesen beépíthető. SAMI-hálóval végzett aszfalterősítés Nincs meg mechanikus kapcsolat. Követelmény a SAMI rendszerrel szemben 130 g/m 2 műsz. textília (a kötőanyag hordozója) 1-1,2 kg/m 2 bitumen (1,6-1,8 kg/m 2 emulzió) csúsztató réteg erősítés bitumen nyúlás (-25 C) 50 2 Fennáll a kötőanyag ridegedésének a veszélye alacsony hőmérséklet esetén Németországban a SAMIrendszerekhez mindig hidegtűrő bitument követelnek meg. 11

hagyományos rács SAMI-rendszerben OK csak 1-2 kg/m 2 bitumennel + zúzottkő szórással kombinálva Magyarországon nincs elég zúzottkő. A kőszórás drága.

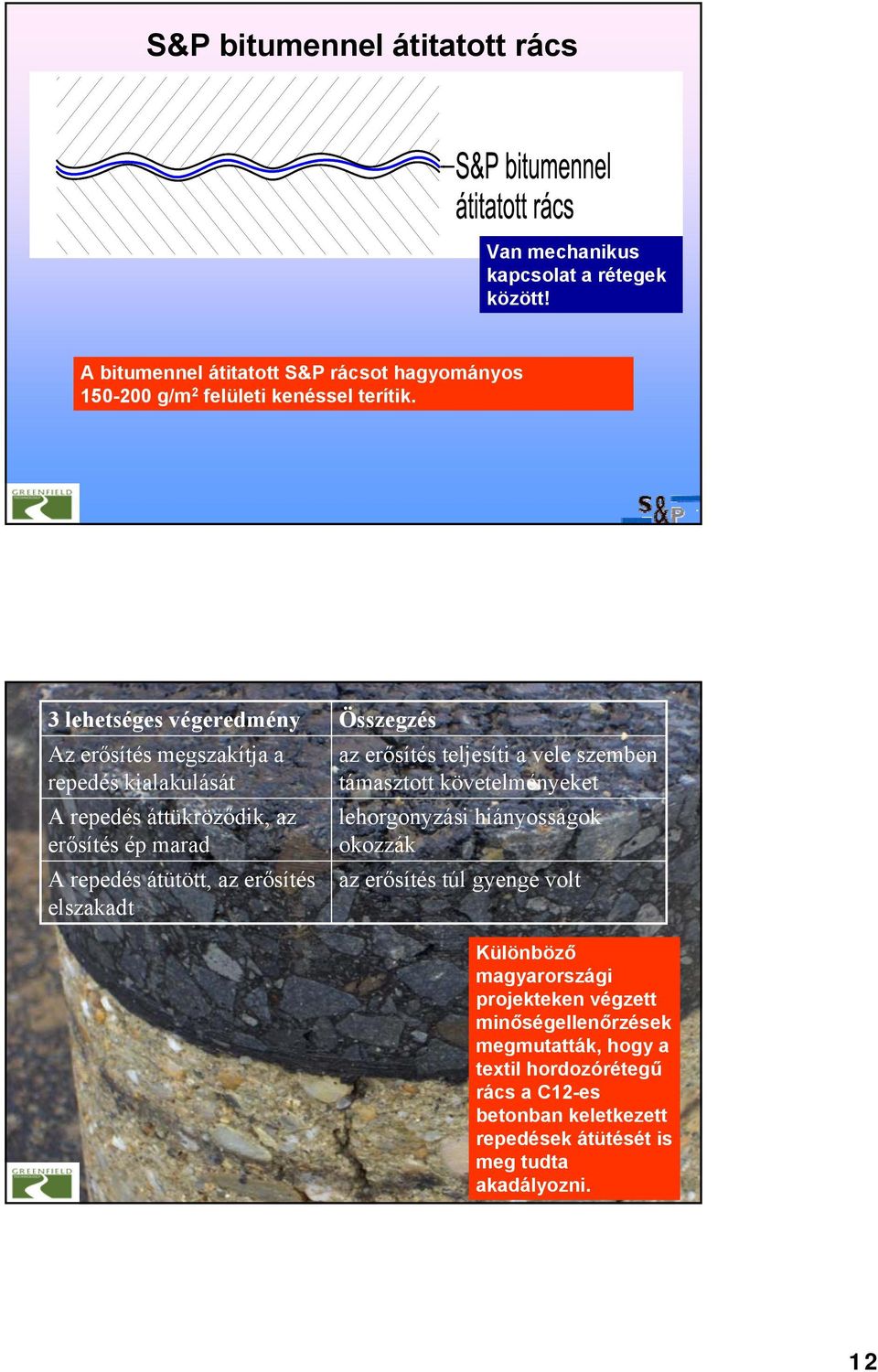

12 S&P bitumennel átitatott rács Van mechanikus kapcsolat a rétegek között! A bitumennel átitatott S&P rácsot hagyományos g/m 2 felületi kenéssel terítik. 3 lehetséges végeredmény Az erősítés megszakítja a repedés kialakulását A repedés áttükröződik, az erősítés ép marad A repedés átütött, az erősítés elszakadt Összegzés az erősítés teljesíti a vele szemben támasztott követelményeket lehorgonyzási hiányosságok okozzák az erősítés túl gyenge volt Különböző magyarországi projekteken végzett minőségellenőrzések megmutatták, hogy a textil hordozórétegű rács a C12-es betonban keletkezett repedések átütését is meg tudta akadályozni. 12

Összegzés az erősítés teljesíti a vele szemben támasztott követelményeket lehorgonyzási hiányosságok okozzák az erősítés túl gyenge volt Különböző magyarországi

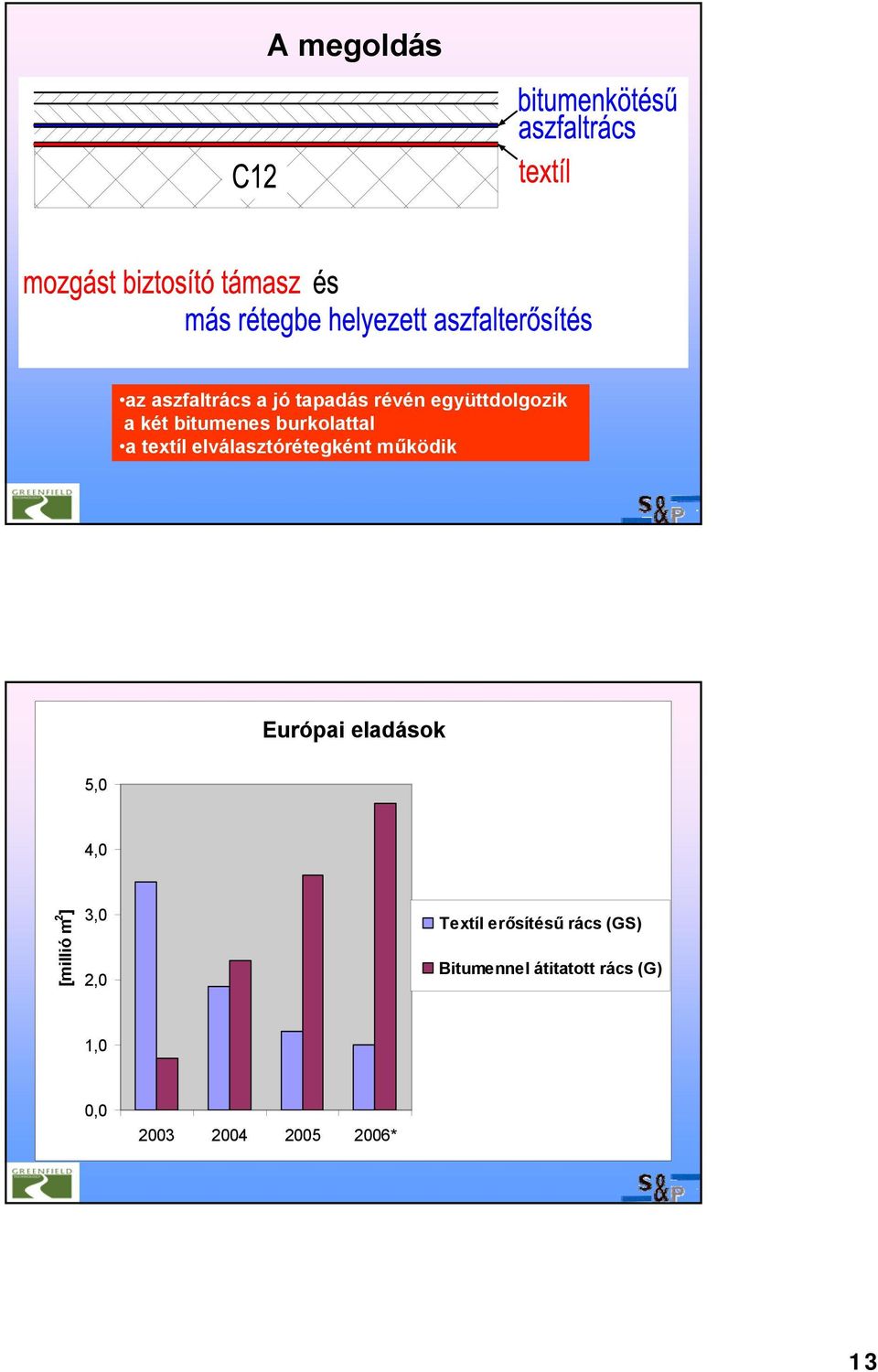

13 A megoldás az aszfaltrács a jó tapadás révén együttdolgozik a két bitumenes burkolattal a textíl elválasztórétegként működik Európai eladások 5,0 4,0 [millió m 2 ] 3,0 2,0 Textíl erősítésű rács (GS) Bitumennel átitatott rács (G) 1,0 0, * 13

Európai eladások 5,0 4,0 [millió m 2 ] 3,0 2,0 Textíl erősítésű

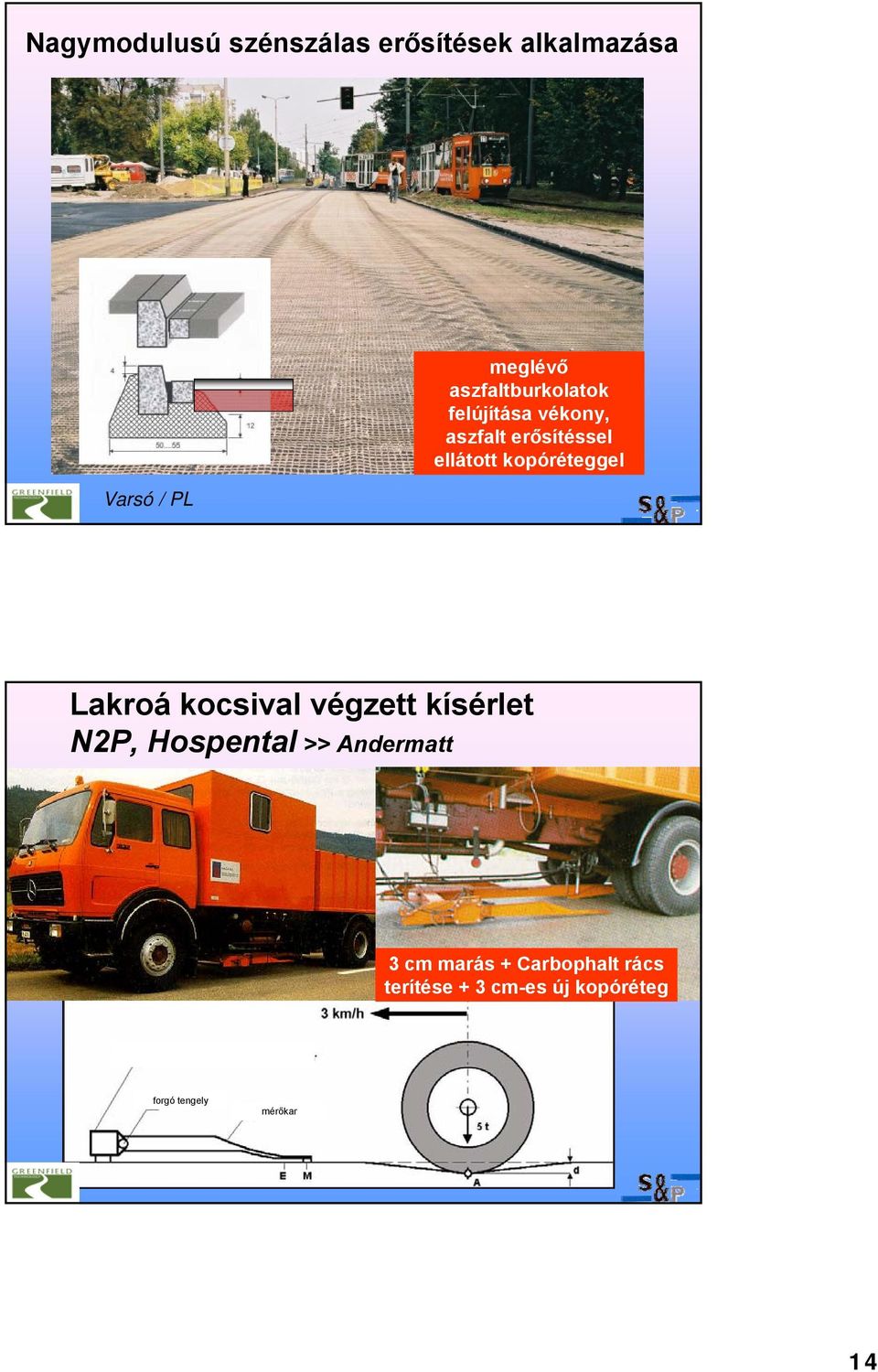

14 Nagymodulusú szénszálas erősítések alkalmazása Varsó / PL meglévő aszfaltburkolatok felújítása vékony, aszfalt erősítéssel ellátott kopóréteggel Lakroá kocsival végzett kísérlet N2P, Hospental >> Andermatt 3 cm marás + Carbophalt rács terítése + 3 cm-es új kopóréteg forgó tengely mérőkar 14

kopóréteggel Lakroá kocsival végzett kísérlet N2P, Hospental >>

15 Az S&P Carbophalt-erősítés cm aszfaltburkolat erősítő hatásának felel meg. erősítő hatás látszólagos aszfaltvastagságban [cm] kifejezve A mért erősítő hatás 4 cm burkolat + bitumenes szénszálas rács esetén 4 cm burkolat aszfaltrács nélkül Behajlás értéke a megerősítés előtt [1/100mm] A szénszál erősítésű vékony burkolat előnyei az útszerkezet feljavulása rövidebb építési idő lecsökken a felmart aszfalt mennyisége az aszfaltban ébredő feszültségek csökkenése miatt kevesebb reflexiós és fáradási repedés S&P Carbophalt útszerkezeti egyenértéke kb. 3 cm aszfaltnak felel meg S&P Carbophalt útszerkezeti egyenértéke kb. 3 cm aszfaltnak felel meg a nyersanyagkészletek megóvása megnövekedett tartósság és kisebb fenntartási költségek 15

megerősítés előtt [1/100mm] A szénszál erősítésű vékony burkolat előnyei az útszerkezet feljavulása rövidebb építési idő lecsökken a felmart aszfalt mennyisége az aszfaltban ébredő

16 Végezetül Film 65 Bild 11 A termékek megfelelő felhasználása: textíl - mozgást biztosító elválasztóréteg (a C12 ill. Ckt / aszfaltréteg között) bitumennel átitatott - együttdolgozó aszfalterősítés két aszfaltüvegszálas rács réteg között bitumennel átitatott - aszfalterősítés megújítása vékony, aszfaltszénszálas rács erősítéssel ellátott kopóréteggel 16

Ckt / aszfaltréteg között) bitumennel átitatott - együttdolgozó aszfalterősítés két
