1 1 / 6 Ezen műszaki előírás tárgya az ASZFALTRÁCS 100/100 üveg-rácsszövet pályaszerkezeti rétegek közötti alkalmazásának feltételei. Tartalom 1. Általános ismertetés Általános ismertetés Alkalmazási terület Alkalmazási feltételek Termék minőségi követelményei/ műszaki paraméterek/vizsgálati módszerek Beépítési technológia Minőség-ellenőrzés és minősítés Csomagolás, tárolás, jelölés Munka és egészségvédelem Tűzvédelem, környezetvédelem A tárggyal kapcsolatos szabályozási kiadványok... 6 Kiadás/ Dátum Módosítási megjegyzések Módosította Aláírások Beépítési technológia módosítása Zsichla László

Minőség-ellenőrzés és minősítés... 5 5. Csomagolás, tárolás, jelölés... 5 6. Munka és egészségvédelem... 5 7. Tűzvédelem, környezetvédelem... 5 8.

2 2 / 6 1. Általános ismertetés Gyártó neve: Tolnatext Bt. címe: 7130 Tolna, Bezerédj P. tér 1. Forgalmazó neve: Rodcont Kutató Fejlesztő Szolgáltató kft. címe: 1221 Budapest, Orsovai u. 10/a Általános ismertetés Az ASZFALTRÁCS 100/100 üveg-rácsszövet termék cikkszáma , amelyet EC9 136 Z típusú, 9 mikronméter átmérőjű E üvegből szövőgépeken szőnek, az alkáliákkal való ellenállás fokozására Appertan 4312 liq típusú appretanyaggal vonnak be Alkalmazási terület Az ASZFALTRÁCS 100/100 az ÚT :2002 műszaki előírás szerint beépített összes aszfaltkeverék alá alkalmazható, mint repedésgátló anyag. Az ASZFALTRÁCS 100/100 alkalmazható erősen repedezett aszfaltfelület erősítésére, az új erősítőrétegre való repedésátterjedés megakadályozására. Beton burkolatok dilatációs mozgásából eredő repedésátterjedés megakadályozására. Szélesítéseknél a régi és az új pályaszerkezet csatlakozásánál a repedések megakadályozására. Az ASZFALTRÁCS 100/100 a felette lévő aszfalt-pályaszerkezet - esetleges hibás technológia miatti repedéseinek tágasságát is minimalizálja, kialakulását gátolja Alkalmazási feltételek Az ASZFALTRÁCS 100/100 5C fok feletti léghőmérsékleten ragasztható le beton vagy aszfalt burkolatra. A burkolatra terített és ragasztott ASZFALTRÁCS 100/100-ra egyrétegben legalább 40 mm vastag aszfaltburkolatot kell teríteni, ha az aszfaltrácsra 5/8 méretű zuzalék is kerül, akkor mikro és vékonyaszfaltok is teríthetők rá. Az ASZFALTRÁCS 100/100 kézzel és géppel egyaránt teríthető.

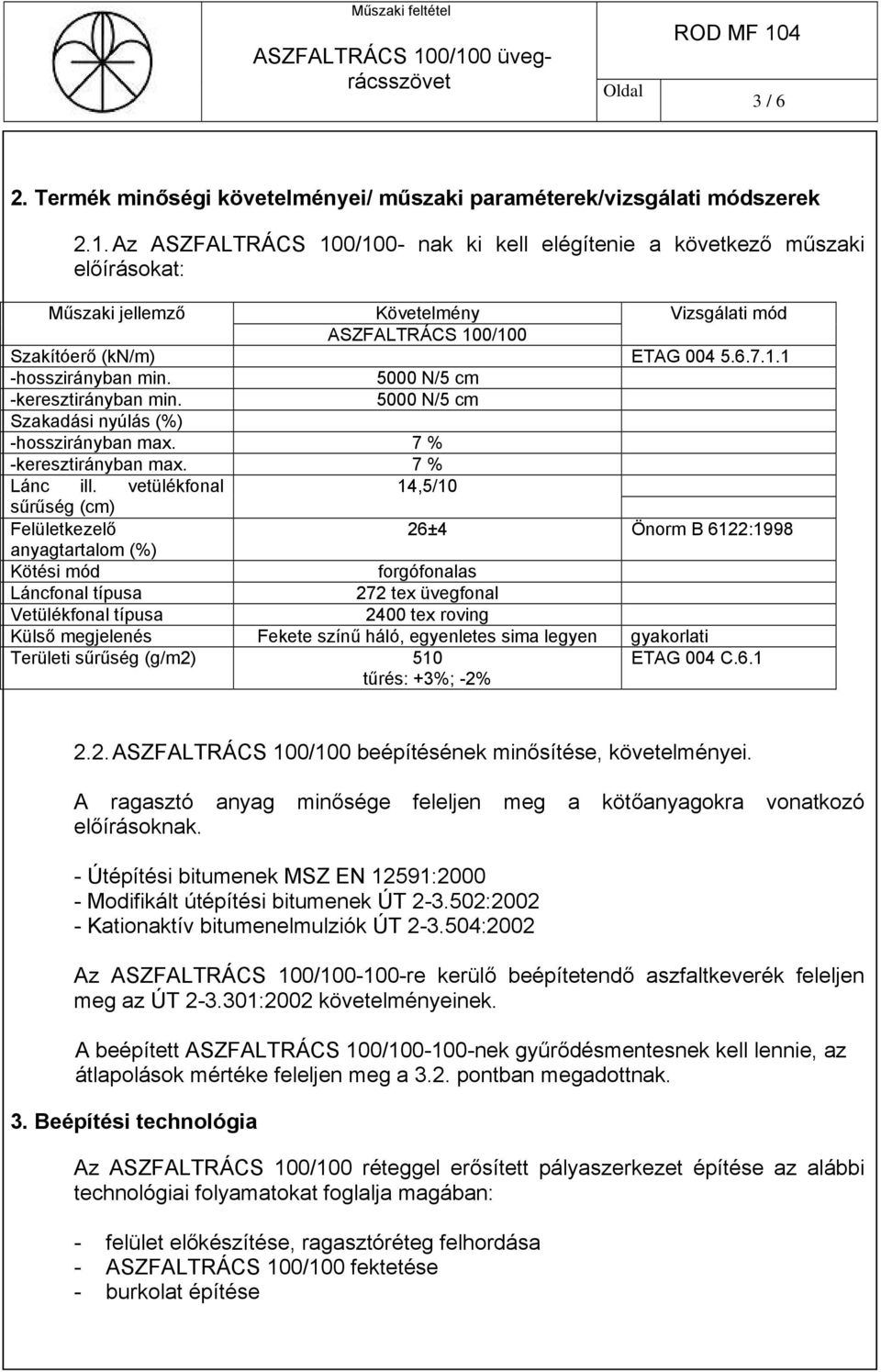

3 3 / 6 2. Termék minőségi követelményei/ műszaki paraméterek/vizsgálati módszerek 2.1. Az ASZFALTRÁCS 100/100- nak ki kell elégítenie a következő műszaki előírásokat: Műszaki jellemző Követelmény Vizsgálati mód ASZFALTRÁCS 100/100 Szakítóerő (kn/m) ETAG hosszirányban min N/5 cm -keresztirányban min N/5 cm Szakadási nyúlás (%) -hosszirányban max. 7 % -keresztirányban max. 7 % Lánc ill. vetülékfonal 14,5/10 sűrűség (cm) Felületkezelő 26±4 Önorm B 6122:1998 anyagtartalom (%) Kötési mód forgófonalas Láncfonal típusa 272 tex üvegfonal Vetülékfonal típusa 2400 tex roving Külső megjelenés Fekete színű háló, egyenletes sima legyen gyakorlati Területi sűrűség (g/m2) 510 tűrés: +3%; -2% ETAG 004 C ASZFALTRÁCS 100/100 beépítésének minősítése, követelményei. A ragasztó anyag minősége feleljen meg a kötőanyagokra vonatkozó előírásoknak. - Útépítési bitumenek MSZ EN 12591: Modifikált útépítési bitumenek ÚT : Kationaktív bitumenelmulziók ÚT :2002 Az ASZFALTRÁCS 100/ re kerülő beépítetendő aszfaltkeverék feleljen meg az ÚT :2002 követelményeinek. A beépített ASZFALTRÁCS 100/ nek gyűrődésmentesnek kell lennie, az átlapolások mértéke feleljen meg a 3.2. pontban megadottnak. 3. Beépítési technológia Az ASZFALTRÁCS 100/100 réteggel erősített pályaszerkezet építése az alábbi technológiai folyamatokat foglalja magában: - felület előkészítése, ragasztóréteg felhordása - ASZFALTRÁCS 100/100 fektetése - burkolat építése

5000 N/5 cm -keresztirányban min. 5000 N/5 cm Szakadási nyúlás (%) -hosszirányban max. 7 % -keresztirányban max. 7 % Lánc ill.

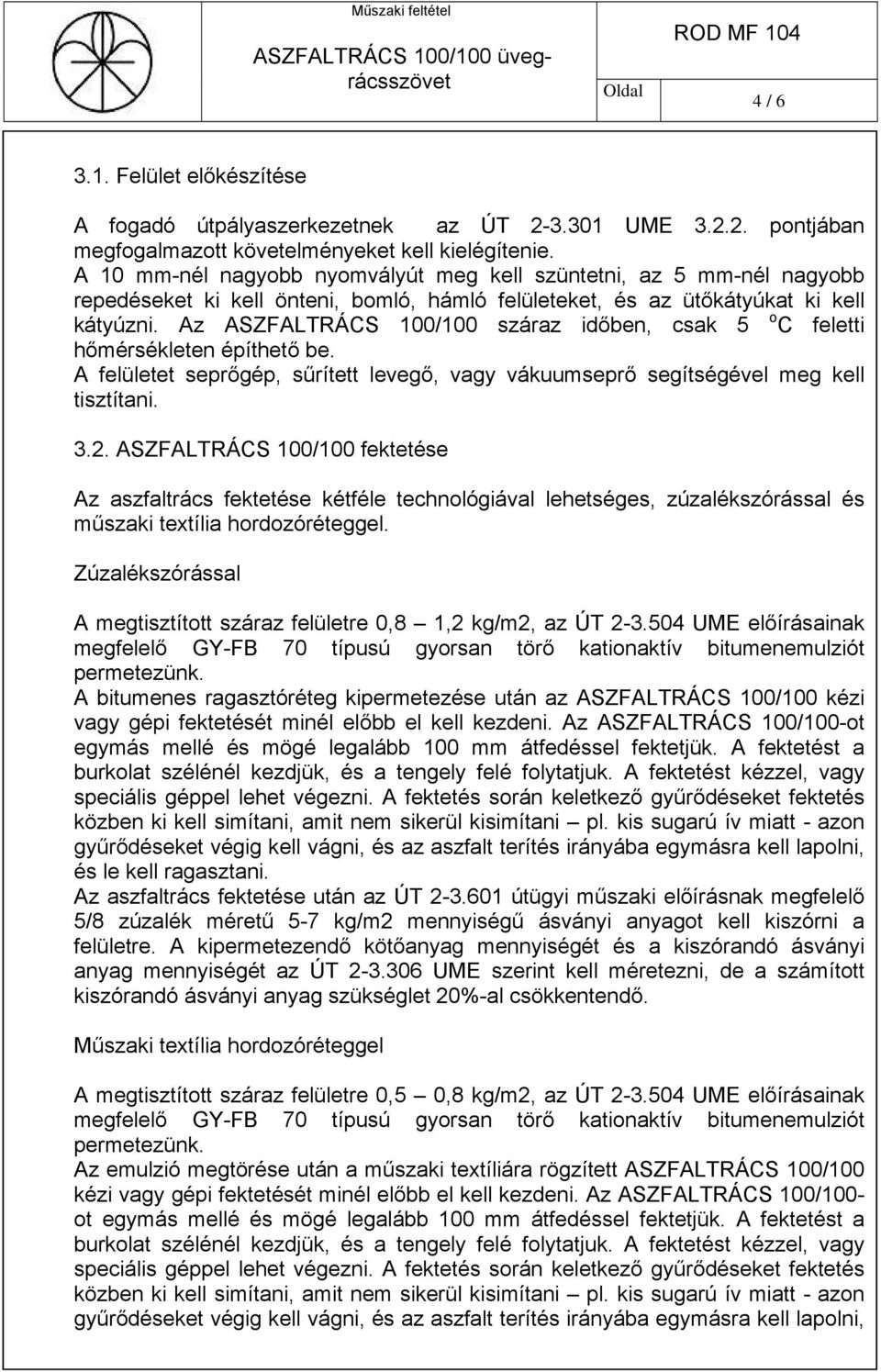

4 4 / Felület előkészítése A fogadó útpályaszerkezetnek az ÚT UME pontjában megfogalmazott követelményeket kell kielégítenie. A 10 mm-nél nagyobb nyomvályút meg kell szüntetni, az 5 mm-nél nagyobb repedéseket ki kell önteni, bomló, hámló felületeket, és az ütőkátyúkat ki kell kátyúzni. Az ASZFALTRÁCS 100/100 száraz időben, csak 5 o C feletti hőmérsékleten építhető be. A felületet seprőgép, sűrített levegő, vagy vákuumseprő segítségével meg kell tisztítani ASZFALTRÁCS 100/100 fektetése Az aszfaltrács fektetése kétféle technológiával lehetséges, zúzalékszórással és műszaki textília hordozóréteggel. Zúzalékszórással A megtisztított száraz felületre 0,8 1,2 kg/m2, az ÚT UME előírásainak megfelelő GY-FB 70 típusú gyorsan törő kationaktív bitumenemulziót permetezünk. A bitumenes ragasztóréteg kipermetezése után az ASZFALTRÁCS 100/100 kézi vagy gépi fektetését minél előbb el kell kezdeni. Az ASZFALTRÁCS 100/100-ot egymás mellé és mögé legalább 100 mm átfedéssel fektetjük. A fektetést a burkolat szélénél kezdjük, és a tengely felé folytatjuk. A fektetést kézzel, vagy speciális géppel lehet végezni. A fektetés során keletkező gyűrődéseket fektetés közben ki kell simítani, amit nem sikerül kisimítani pl. kis sugarú ív miatt - azon gyűrődéseket végig kell vágni, és az aszfalt terítés irányába egymásra kell lapolni, és le kell ragasztani. Az aszfaltrács fektetése után az ÚT útügyi műszaki előírásnak megfelelő 5/8 zúzalék méretű 5-7 kg/m2 mennyiségű ásványi anyagot kell kiszórni a felületre. A kipermetezendő kötőanyag mennyiségét és a kiszórandó ásványi anyag mennyiségét az ÚT UME szerint kell méretezni, de a számított kiszórandó ásványi anyag szükséglet 20%-al csökkentendő. Műszaki textília hordozóréteggel A megtisztított száraz felületre 0,5 0,8 kg/m2, az ÚT UME előírásainak megfelelő GY-FB 70 típusú gyorsan törő kationaktív bitumenemulziót permetezünk. Az emulzió megtörése után a műszaki textíliára rögzített ASZFALTRÁCS 100/100 kézi vagy gépi fektetését minél előbb el kell kezdeni. Az ASZFALTRÁCS 100/100- ot egymás mellé és mögé legalább 100 mm átfedéssel fektetjük. A fektetést a burkolat szélénél kezdjük, és a tengely felé folytatjuk. A fektetést kézzel, vagy speciális géppel lehet végezni. A fektetés során keletkező gyűrődéseket fektetés közben ki kell simítani, amit nem sikerül kisimítani pl. kis sugarú ív miatt - azon gyűrődéseket végig kell vágni, és az aszfalt terítés irányába egymásra kell lapolni,

Az ASZFALTRÁCS 100/100 száraz időben, csak 5 o C feletti hőmérsékleten építhető be. A felületet seprőgép, sűrített levegő, vagy vákuumseprő segítségével meg kell tisztítani. 3.2.

5 5 / 6 és le kell ragasztani. Hordozórétegnek csak olyan műszaki textília alkalmazható, amely érvényes ÉME engedéllyel rendelkezik. Forgalmat a burkolat építése előtt nem szabad az ASZFALTRÁCS 100/100 rétegre engedni Burkolatépítés A burkolatépítést az ÚT és az ÚT :2002 szerint kell végezni. 4. Minőség-ellenőrzés és minősítés Az ASZFALTRÁCS 100/100 a Tolnatext Bt. saját üzemi laboratóriumában a DIN EN ISO 9001 minőségirányítási rendszerének megfelelően folyamatosan végzi. A Rodcont kft. a gyártó által kiadott vizsgálati jegyzőkönyvek alapján ellenőrzi a minőséget, amelynek alapján kiállítja a szállítói megfelelőségi nyilatkozatot, amely tevékenység a Rodcont által működtetett MSZ EN ISO 9001 minőségirányítási rendszernek része. A Rodcont Kft. ezen kívül szükség szerint ill. véletlenszerűen, de évente legalább egyszer mintát vesz a termékből, és a BME Építőanyagok és Mérnökgeológiai Tanszékén a mintát megvizsgáltatja. 5. Csomagolás, tárolás, jelölés Fedett területen tárolható, a csapadéktól és a közvetlen napsugárzástól védeni kell védeni. Közvetlen környezetében a nyílt láng használata tilos. Az ASZFALTRÁCS 100/100-ot 100 kn/m szakítószilárdsággal, 50 és 100 méteres tekercsekben 1,0 2,2 m szélességben kapható. A fóliába csomagolt tekercsek sorszámmal vannak ellátva. 6. Munka és egészségvédelem Az anyag felhasználásakor védőkesztyű alkalmazása szükséges. Az üvegszövet bőrrel való érintkezése allergiás reakciókat okozhat. Az appretanyag égése során szénoxidok szabadulnak fel, ezért ha valaki sokáig belélegezte a gázokat, akkor feltétlen forduljon orvoshoz. 7. Tűzvédelem, környezetvédelem Nem veszélyes anyag. Az esetlegesen meggyulladt anyag vízzel, porral és haboltóval is hatékonyan oltható. Égésterméke szénoxidok. Jelenlegi ismereteink szerint a helyesen kezelt termék nem veszélyes sem emberre, sem a környezetre.

Minőség-ellenőrzés és minősítés Az ASZFALTRÁCS 100/100 a Tolnatext Bt. saját üzemi laboratóriumában a DIN EN ISO 9001 minőségirányítási rendszerének megfelelően folyamatosan végzi. A Rodcont kft.

6 6 / 6 8. A tárggyal kapcsolatos szabályozási kiadványok ÚT :2002 Útépítési aszfaltkeverékek és út-pályaszerkezeti aszfaltrétegek. ÚT :1983 Aszfalt pályaszerkezeti rétegek építése ÚT :1998 Aszfaltburkolatok fenntartása. MSZ EN 12591:2000 Útépítési bitumenek ÚT :2002 Modifikált útépítési bitumenek ÚT :2002 Kationaktív bitumenelmulziók ÚT :2006 Útépítési zúzottkövek és zúzottkavicsok ÚT :2000 Útburkolatok felületi bevonata

305:1983 Aszfalt pályaszerkezeti rétegek építése ÚT 2-2.103:1998 Aszfaltburkolatok fenntartása.
