1 Müszaki Szällitäsi Felt6telek S TRAIL vasüti ätjär lburkolatok /-/i' i 44 z/zco? Hz Kibocsätd: Neve: Cime: Telefonszärma: CögSegyzök sz. Tärgy: KRAIBURG Elastik GmbH S TRAIL B ahnübergangs systeme D Tittmoning, Göllstraße s07 5t4 Registergericht Traunstein HRB :di l isel i' A KRAIBURG Elastik GmbH / STRAIL Bahnübergangssysteme szintbeni vasüti ätjär 6r endszerei A Müszaki Szällitäsi Felt6telek a következö dokumentumok alapjän k6szült: Sz6chenyi Istvän Föiskola (ma Szdchenyi Istvän Egyetem) a) Müszaki AlkalmassägiBizonyitväny a STRAIL-pedeSTRAIL vasüti ätjärö-rendszer i (7 42 I - 5 I ) v izsgälatärö 1 6s ki6rt6kelö sdrö I b) Hazai Megfelelös ögi lgazoläs a STRAILprofil vasüti ätj aro-rendszer i ( ) vizsgfllattuöl 6s kiörtöke16söröl c)hazaimegfelelösögilgazoläs az industrail vasüti ätjärl-rendszer i ( I ) v izs galatär 61 6 s ki 6rt6kel 6 sdrö I A ndmet EBA, LGA, TUM, Freudenberg, KE engedölye, vizsgälata melldkletei J6vähagyta: Magyar Közüt Nonprofit Zrt. mint az AKMI Kht. 6s a Magyar Közüt Kht. teljes köni jogutddja 1024 Budapest, Fdnyes Elek u Budapest,?i11.1 ÄPR 2 q, EVrn szama: ervenyessege: m üszaki v ez6risazsatd-helvette s 4,t z/zo*4 Hz Zc> /8" o4 ",SO"

2 Tartalom: 1. Általános ismertetés Általános ismertetés Alkalmazási terület Alkalmazási feltételek Termék minőségi követelményei /műszaki paraméterek/vizsgálati módszerek Beépítési technológia Megfelelőség-ellenőrzés és -értékelés Csomagolás, tárolás, jelölés Munka és egészségvédelem Tűzvédelem, környezetvédelem A tárggyal kapcsolatos szabályozási kiadványok Mellékletek 38 2/56

3 1. Általános ismertetés Gyártó neve: KRAIBURG Elastik GmbH / STRAIL Bahnübergangssysteme címe: D Tittmoning, Göllstraße 8 Forgalmazó-1 neve: SWIETELSKY Vasúttechnika Kft címe: H-9500 Celldömölk Nagy Sándor tér 14. Forgalmazó-2 neve: Szentesi Vasútépítő Kft. címe: H-6600 Szentes Baross u. 2. Forgalmazó-3 neve: Vasútépítők Kft. címe: H-9023 Győr Csaba u. 9. Forgalmazó-4 neve: Gyártó, KRAIBURG Elastik GmbH címe: D Tittmoning Göllstraße Általános ismertetés A STRAIL a KRAIBURG-csoport önálló márkája. A STRAIL vasúti átjáró-burkolólapokat gumikeverékből készítik, aminek anyaga lényegében a gépjárműabroncsok újrafelhasználásából származik. A járófelület mindig újgumi, így garantálható az azonos minőség, forgalombiztonság, magas SRT-érték. A magrész tulajdonságai: Keménység: 70 ± 8 Shore A DIN szerint Sűrűség: 1,15 ± 0,04 g/cm 3 DIN szerint Szakítószilárdság > 2 MPa DIN szerint Szakadási nyúlás > 40 % DIN szerint A kéreg tulajdonságai: Keménység: 65 ± 5 Shore A DIN szerint Sűrűség: 1,125 1,155 g/cm 3 DIN szerint Szakítószilárdság > 10 MPa DIN szerint Szakadási nyúlás > 250 % DIN szerint 3/56

A STRAIL-rendszerek előnyei és jellemzői: gyors, egyszerű be- és kiszerelés egyszerű kezelhetőség a gumielemek mozgatása kézi erővel, beépítő szerszámmal lehetséges méretre gyártható minden

4 A STRAIL-rendszerek előnyei és jellemzői: gyors, egyszerű be- és kiszerelés egyszerű kezelhetőség a gumielemek mozgatása kézi erővel, beépítő szerszámmal lehetséges méretre gyártható minden felszerkezeti formához, különböző nyomtávolságokra is speciális megoldások szögben hajló vágányok, kitérők, hidak, stb. számára jó villamos szigetelés jó felületi csúszásellenállás 55 SRT-érték integrált nyomcsatorna minimális fenntartási igény a gyártás része az újrahasznosításnak az elhasználódott elemek újrahasznosíthatók, környezetbarát a STRAIL-szerkezetek sín-, alj-, leerősítésrendszer-függőek bármilyen nyomtávolságra alkalmasak, (a nyomtávolságot mm-ben kell megadni, nem elegendő meghatározás, hogy keskeny, normál, széles) csap-hornyos alaki kötése megakadályozza az elemek közötti függőleges elmozdulást, az elemek kibillenését, növelve a forgalombiztonságot a korundos járófelület kopás- és csúszásellenálló szabadalmazott feszítőszerkezettel rendelkezik, amely az elemek szétcsúszását megakadályozza B A A A: Külső lap (hossza = 120 cm, névleges szélesség 713 mm) (Szegélygerenda nélküli külső lap névleges szélessége 591 mm) B: Belső lap (hossza = 120 cm, vagy 60 cm, szélessége nyomtávolságtól függő) PremiumSTRAIL-rendszer keresztmetszeti elrendezése szegélygerendával 4/56

A feszítőrendszer szabadalmazott, általános, kompatibilis feszítőrendszer a STRAIL-termékek minden laptípusához egyszerű alkalmazás kevés alkatrészfajta a burkolat megtartja stabil helyzetét

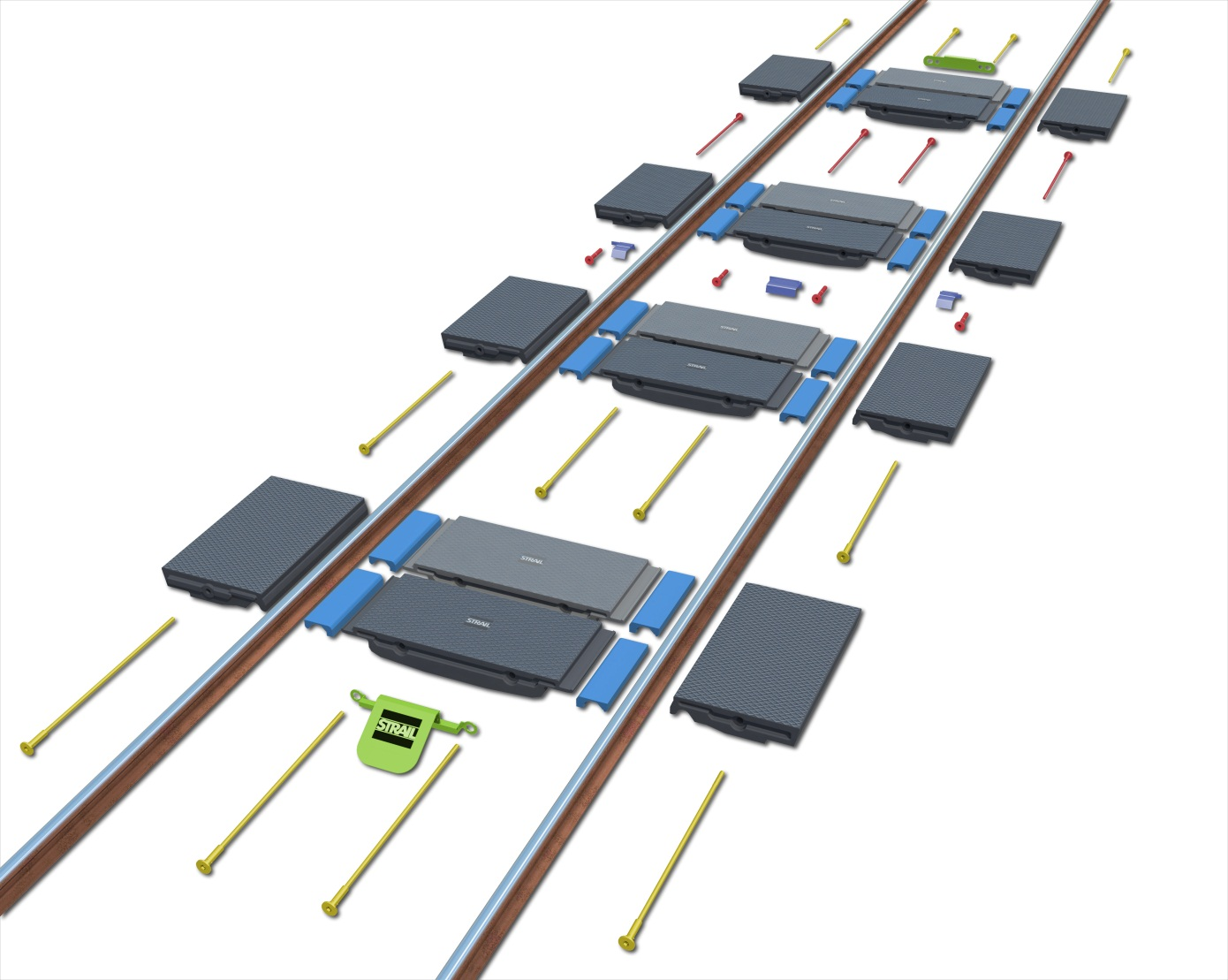

5 A feszítőrendszer szabadalmazott, általános, kompatibilis feszítőrendszer a STRAIL-termékek minden laptípusához egyszerű alkalmazás kevés alkatrészfajta a burkolat megtartja stabil helyzetét ferdeszögű átjárás esetén is nincs résképződés valamennyi feszítőrúd balmenetes, 100 Nm nyomatékkal kell meghúzni a középső rudak (középrudak, indítórudak kifejezés is helyes) a könnyű felismerhetőség érdekében piros színnel jelölve, a beszerelést mindig ezekkel kell kezdeni a különböző rendszerek eltérő szélességi méreteik miatt nem egyforma hosszúságú feszítőrudakkal rendelkeznek, de azok egymással összecsavarozhatóak, a különböző szerkezeti rendszerek egymással összeépíthetőek az 1 csap-hornyos rendszer tárcsaátmérője 80 mm, összeépíthető a régi 2 csap-hornyos szerkezetekkel a régi 2 csap-hornyos rendszer tárcsaátmérője 100 mm, nem építető be az új, 1 csaphornyos rendszerbe A feszítőrendszer perspektívikus képe 600 mm-es, 1 csap-hornyos belső elemekkel 5/56
