1 SZE INFORMATIKAI KÉPZÉS 1 KÉPSZERKESZTÉS, PREZENTÁCIÓ-KÉSZÍTÉS VIZUÁLIS ELEMEK HASZNÁLATA A feladat megoldása során képszerkesztéshez a GIMP, prezentáció készítéséhez a Microsoft Office PowerPoint szoftvereket használjuk. Ebben a feladatban a következőket fogjuk gyakorolni: Képek kivágása, méretezése Képek alapvető korrekciója Prezentáció készítése Különböző grafikonok, ábrák készítése prezentációhoz A feladat megoldása hozzávetőlegesen 90 percet vesz igénybe. ELINDULÁS A számítógépen feldolgozott képek alapvetően kétfélék aszerint, hogy mik a képek építőkövei. Vektorgrafikus képről beszélünk, amikor az adott gép geometriai formákból (vonalak, síkidomok) épül fel, ilyenek tipikusan a mérnöki rajzok vagy például az animációs filmek figurái.

2 SZE INFORMATIKAI KÉPZÉS 2 A képek másik nagy csoportjánál a képek parányi pontokból épülnek fel, ezért pixelgrafikus képnek nevezzük őket.. Ilyen módon működik a szemünk, de a szkenerek és fényképezőgépek is. A kétféle típusú képekhez alapvetően különböző elven működő szerkesztőprogramokat kell használnunk. Úgy is elképzelhetjük a csoportosítást, hogy papíron is van olyan rajz, aminek az elkészítéséhez inkább körzőt és vonalzót használunk, és van olyan, amihez zsírkrétát vagy ecsetet használunk. E feladatban mi a digitális fényképezőgépek által készített pixelgrafikus képekkel foglalkozunk. Első feladatként egy fotó témáját kell képkivágással megfelelően kiemelnünk, illetve a kép fakó színein is javítanunk kell. 1. Indítsuk el a GIMP programot. 2. A Fájl/Megnyitás parancs segítségével nyissuk meg a Mik.jpg fájlt. A KÉP KIVÁGÁSA A képet 16:9 képarányban kell majd felhasználnunk, ezért a munka elején készítsünk ilyen arányú kivágást. Ilyenkor kell elhelyezni a főtémát a képen. Általában szebb, ha a téma nem a kép középpontjában áll, de figyeljünk arra is, hogy az a kép középpontja felé forduljon. 1. A kivágás megkezdéséhez az Eszköztárból válasszuk a Vágóeszközt vagy nyomjuk le a Shift-C billenytűkombinációt. 2. A megjelenő Eszközbeállítások között válasszunk Rögzített méretarányú kijelölést, és írjuk be: 16:9. Mivel a nagyobb számot írtuk előre, a kivágás vízszintes orientációjú lesz. 3. A kép felett az egér lenyomva tartásával jelöljünk ki egy nagyjából megfelelő méretű téglalapot. Az egér felengedése és a téglalap belsejében történő újbóli lenyomásával a téglalap helyzete változtatható. A téglalap sarkainál megjelenő négyzetek segítségével pedig pontosíthatjuk a téglalap méretét. Ha elkészültünk, nyomjuk le az Enter-t. Megjegyzés: a képszerkesztés közben sokszor lehet arra szükségünk, hogy a Ctrl-Z billentyűkombinációval visszavonjuk az előző, sikertelen műveletet. A parancs többször egymás után is kiadható.

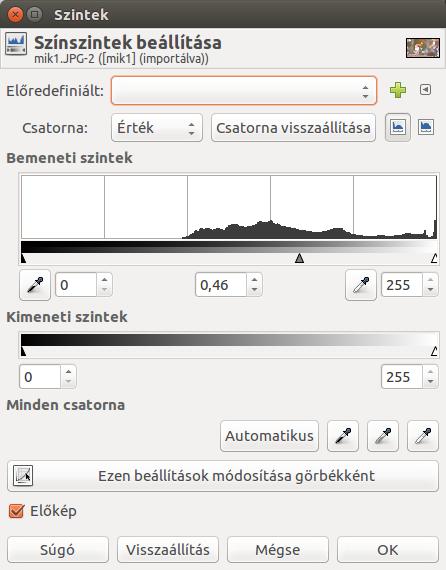

3 SZE INFORMATIKAI KÉPZÉS 3 4. Válasszuk a Színek/Szintek parancsot. A Bemeneti szintek csúszkát állítsuk 0,46 értékre, és ellenőrizzük, hogy elégedettek vagyunk-e a kép színeivel. Ezután az OK gombbal zárjuk be az ablakot. 5. Mentsük el a kész képet PNG formátumban. Ehhez válasszuk a Fájl/Exportálás másként parancsot, és a fájlnév megadásánál írjuk be a.png kiterjesztést is. A mentési beállításokat ne változtassuk meg. KÉPMINŐSÉG, FÁJLMÉRET BEÁLLÍTÁSA Ellenőrizzük, hogy az előző feladatban lementett PNG képünk mekkora lett. Próbáljuk ki ugyanezt a képet JPG formátumban elmenteni a következő, különböző minőségi beállításokkal: 90, 80, 50, 30, 20, 0. Javasolt pl. a mikmin90.jpg, mikmin80.jpg, stb. fájlnevek használata. Ezután ellenőrizzük, mekkora méretű, és milyen képminőségű fájlokat kaptunk.

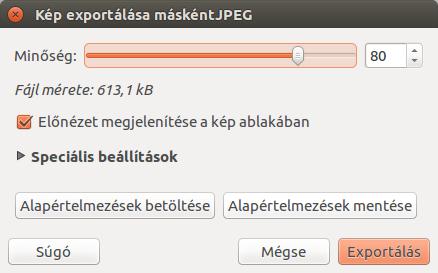

4 SZE INFORMATIKAI KÉPZÉS 4 Megjegyzés: A GIMP lehetőséget biztosít arra, hogy konkrét mentés nélkül is ellenőrizhessük a képfájl méretét és képminőségét, ha bejelöljük az Előnézet megjelenítése a kép ablakában opciót. Megjegyzés: A JPG képek imént látott tömörítését veszteséges tömörítésnek nevezzük, hiszen a fájlméret csökkentése bizonyos képi információk, így a képminőség rontásával történik. Ezt soha ne keverjük össze a fájlok veszteségmentes tömörítésével (pl. ZIP), amikor is a tömörített fájlból az eredeti adatok pontosan visszanyerhetők. Egy gyenge minőségben (nagyarányú tömörítéssel) mentett JPG képből nem lehet újra az eredeti képminőséget előállítani. Készítsünk egy pontosan 400x400 képpontból álló igazolványképet a figuránk fotójáról! Az általunk készített PNG képből kiindulva vágjuk körbe szűken a figura fejét a tanult módon egy négyzet alakú kijelöléssel:

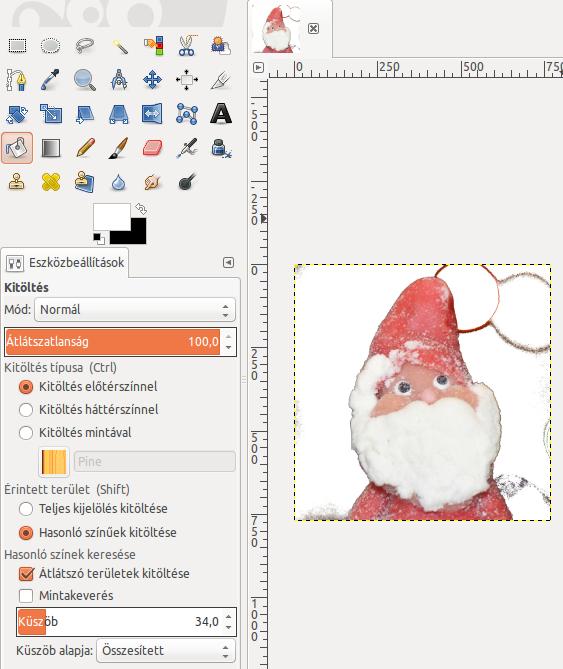

5 SZE INFORMATIKAI KÉPZÉS 5 Az Enter lenyomása után a Kitöltési eszköz használatával fehér színnel öntsük ki a figura hátterét. Ehhez a kitöltés küszöbértékét is módosítanunk kell.

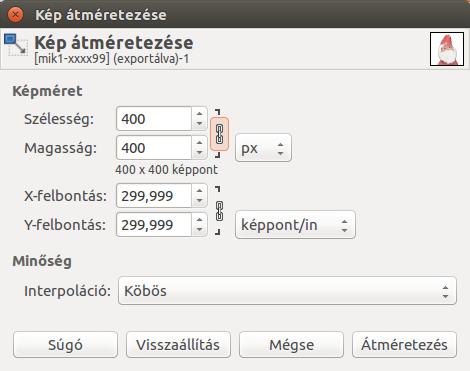

6 SZE INFORMATIKAI KÉPZÉS 6 Alkalmas méretű Ecset eszközzel, szükség szerint a munkaterület nagyításával a fennmaradó foltokat is eltüntetjük: Dolgozzunk türelmesen, a kapkodásnak csúnya végeredménye lesz. Ne feledjük, a Ctrl-Z lenyomásával visszavonhatók a legutóbbi műveleteink. Ez után annyi dolgunk maradt, hogy a Kép/Kép átméretezése ablakban beállítsuk a kívánt 400x400 pont képméretet:

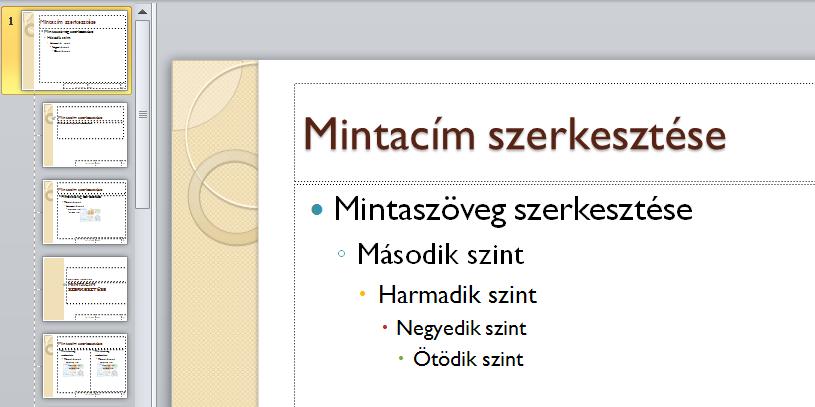

7 SZE INFORMATIKAI KÉPZÉS 7 A láncikon azt jelzi, hogy a kép szélességének és magasságának aránya változatlan, ezért elegendő csak az egyik számot beírni. Mentsük el a képet mik-arc.png néven. PREZENTÁCIÓKÉSZÍTÉS E feladatban egy mutatós prezentációt fogunk összeállítani a lehető legkevesebb munkával, ehhez a Powerpoint úgy biztosít lehetőséget, hogy grafikusok által előre megtervezett sablonokból, témákból választhatunk, amit később tetszőlegesen módosíthatunk az igényeinknek megfelelően. 1. Indítsuk el a Powerpoint 2010 programot. 2. A Fájl/Új parancs segítségével kezdjük meg egy új bemutató szerkesztését. A Témák közül válasszuk a Napforduló nevűt. 3. Lépjünk be a Nézet/Mintanézetek/Diaminta paranccsal a minta nézetbe. Abba a szerkesztő felületbe érkeztünk, ahol az adott témához megtervezett különböző elrendezésű lapok mintái láthatók. A Diaminta/Téma szerkesztése/színek paranccsal állítsuk át a téma színvilágát az Aspektus nevűre. Mivel tudjuk, hogy egy 1920x1080 felbontású FullHD eszközön kell a prezentációt bemutatnunk, állítsuk a diák oldalarányát 16:9-re a Diaminta/Oldalbeállítás/Oldalbeállítás parancs segítségével.

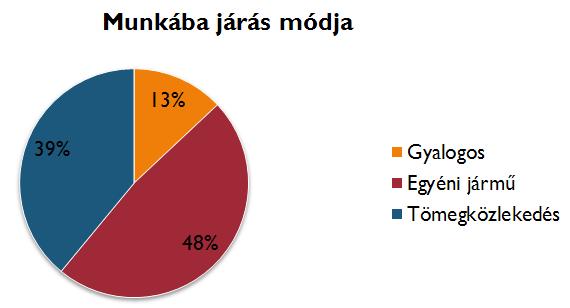

8 SZE INFORMATIKAI KÉPZÉS 8 A Beszúrás/Szöveg/Élőfej és élőláb ablakban állítsuk be a következőket: a diák alján jelenjen meg a prezentáció dátuma (magyar helyesírás szerint), a nevünk és az oldalszám. A címdián ne szerepeljenek ezek az adatok. A Mindegyik nyomógombbal érvényesítsük a beállításokat: Zárjuk be a Minta nézetet. Elkezdhetjük ténylegesen tartalommal megtölteni a prezentációnkat. Új diát a bal oldali dialista megfelelő helyén a Kezdőlap/Diák/Új dia gomb lenyitásával, és ott a megfelelő elrendezésű dia kiválasztásával szúrhatunk be. Készítsük el a következő diagramot: Ehhez szúrjunk be Cím és tartalom elrendezésű diát. A dia közepén megjelenő ikonok segítségével szúrjunk be diagramot, amelynek adatait egy felbukkanó másik ablakban tölthetjük ki. Megjegyzés: Ugyanezt a diagram-kiválasztó ablakot kapjuk a Beszúrás/Ábrák/Diagram paranccsal is:

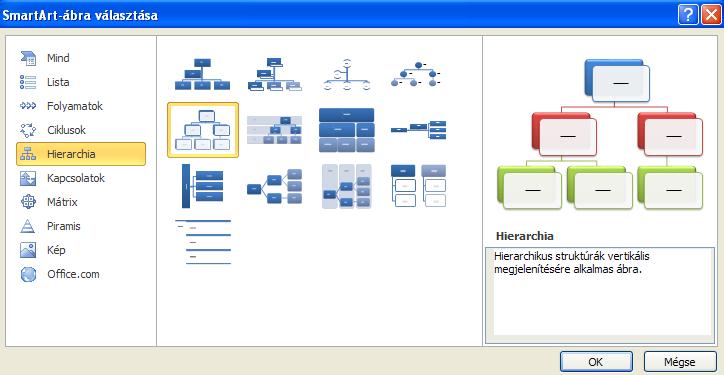

9 SZE INFORMATIKAI KÉPZÉS 9 Készítsük el a munkahelyünk vázlatos szervezeti diagramját is, ami alapján bemutatható a munkahelyi hierarchia. Szúrjunk be SmartArt-ábrát: Magát a szöveget a SmartArt-eszközök/Tervezés/Ábra létrehozása/szövegablak ablakban érdemes begépelni, ahol a szinteket az egyes sorok behúzása határozza meg. Figyeljük meg a Tab és a Shift-Tab gombok szerepét! Megjegyzés: ilyen ábrát tipikusan vektoros rajzprogrammal lenne érdemes készíteni, hiszen geometriai alakzatokból, és szöveges adatokból áll, amit időnként utólag módosítani kell. A különböző ábrákhoz gyakran használt elrendezéseket azonban pillanatok alatt elkészíthetjük a SmartArt szerkesztővel, és ezek stílusát, színvilágát is van módunk megváltoztatni.

10 SZE INFORMATIKAI KÉPZÉS 10 A diák váltása közötti áttűnéseket az Áttűnések szalagon állíthatjuk be. Állítsunk be egy egyszerű, nem túl idegesítőt minden diára egységesen (az Áttűnések/Időzítés/Mindegyikre gomb megnyomásával). FELADAT BEFEJEZÉSE Végezetül mentsük el a munkánkat és zárjuk be a programot. Gratulálunk! Ezzel elérkeztünk a példa végéhez. Dr. Fülep Dávid (SZE), Minden jog fenntartva.
