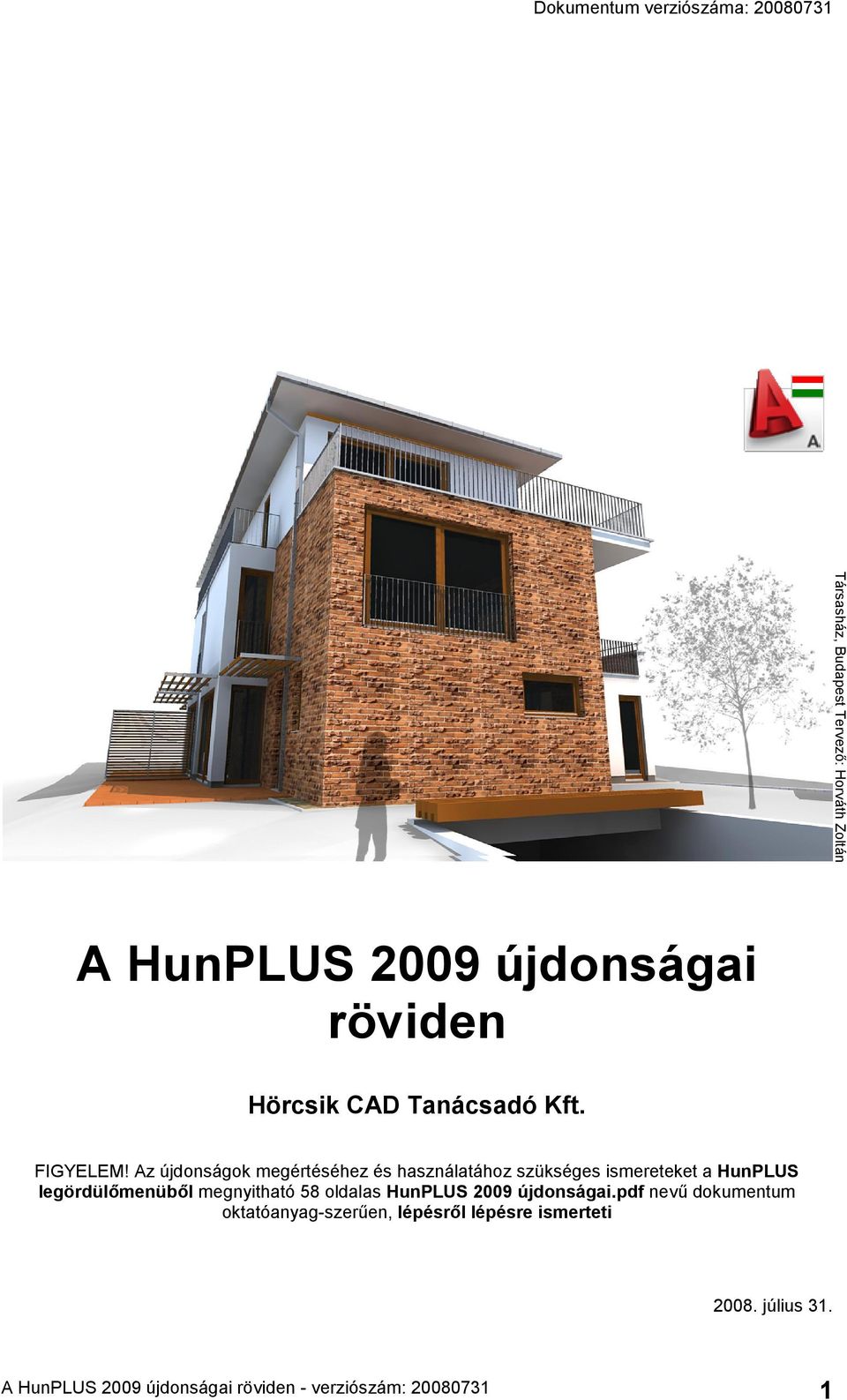

1 Dokumentum verziószáma: Társasház, Budapest Tervez9: Horváth Zoltán A HunPLUS 2009 újdonságai röviden Hörcsik CAD Tanácsadó Kft. FIGYELEM! Az újdonságok megértéséhez és használatához szükséges ismereteket a HunPLUS legördül'menüb'l megnyitható 58 oldalas HunPLUS 2009 újdonságai.pdf nev3 dokumentum oktatóanyag-szer3en, lépésr'l lépésre ismerteti július 31. A HunPLUS 2009 újdonságai röviden - verziószám:

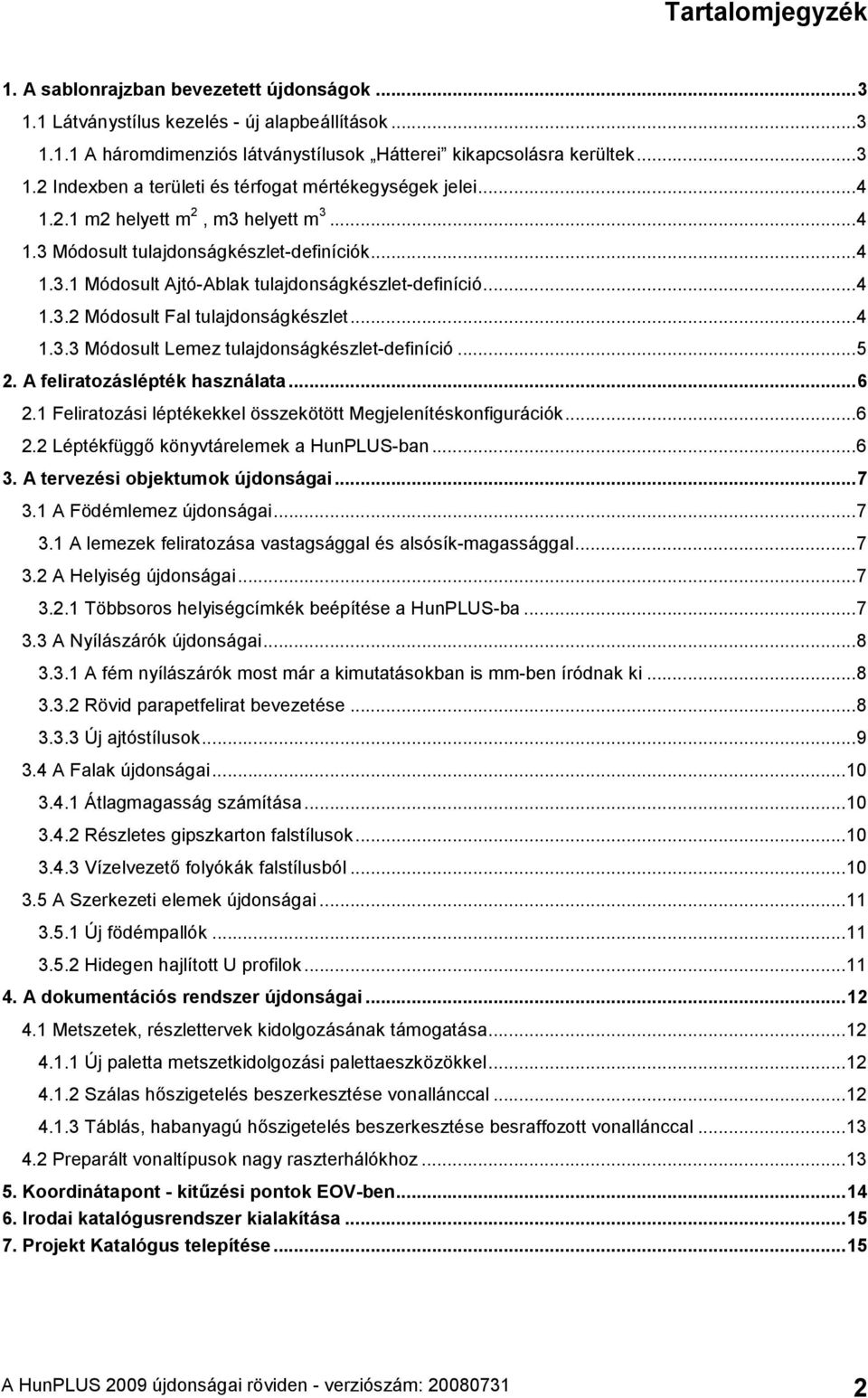

2 Tartalomjegyzék 1. A sablonrajzban bevezetett újdonságok Látványstílus kezelés - új alapbeállítások A háromdimenziós látványstílusok Hátterei kikapcsolásra kerültek Indexben a területi és térfogat mértékegységek jelei m2 helyett m 2, m3 helyett m Módosult tulajdonságkészlet-definíciók Módosult Ajtó-Ablak tulajdonságkészlet-definíció Módosult Fal tulajdonságkészlet Módosult Lemez tulajdonságkészlet-definíció A feliratozáslépték használata Feliratozási léptékekkel összekötött Megjelenítéskonfigurációk Léptékfüggő könyvtárelemek a HunPLUS-ban A tervezési objektumok újdonságai A Födémlemez újdonságai A lemezek feliratozása vastagsággal és alsósík-magassággal A Helyiség újdonságai Többsoros helyiségcímkék beépítése a HunPLUS-ba A Nyílászárók újdonságai A fém nyílászárók most már a kimutatásokban is mm-ben íródnak ki Rövid parapetfelirat bevezetése Új ajtóstílusok A Falak újdonságai Átlagmagasság számítása Részletes gipszkarton falstílusok Vízelvezető folyókák falstílusból A Szerkezeti elemek újdonságai Új födémpallók Hidegen hajlított U profilok A dokumentációs rendszer újdonságai Metszetek, részlettervek kidolgozásának támogatása Új paletta metszetkidolgozási palettaeszközökkel Szálas hőszigetelés beszerkesztése vonallánccal Táblás, habanyagú hőszigetelés beszerkesztése besraffozott vonallánccal Preparált vonaltípusok nagy raszterhálókhoz Koordinátapont - kitűzési pontok EOV-ben Irodai katalógusrendszer kialakítása Projekt Katalógus telepítése...15 A HunPLUS 2009 újdonságai röviden - verziószám:

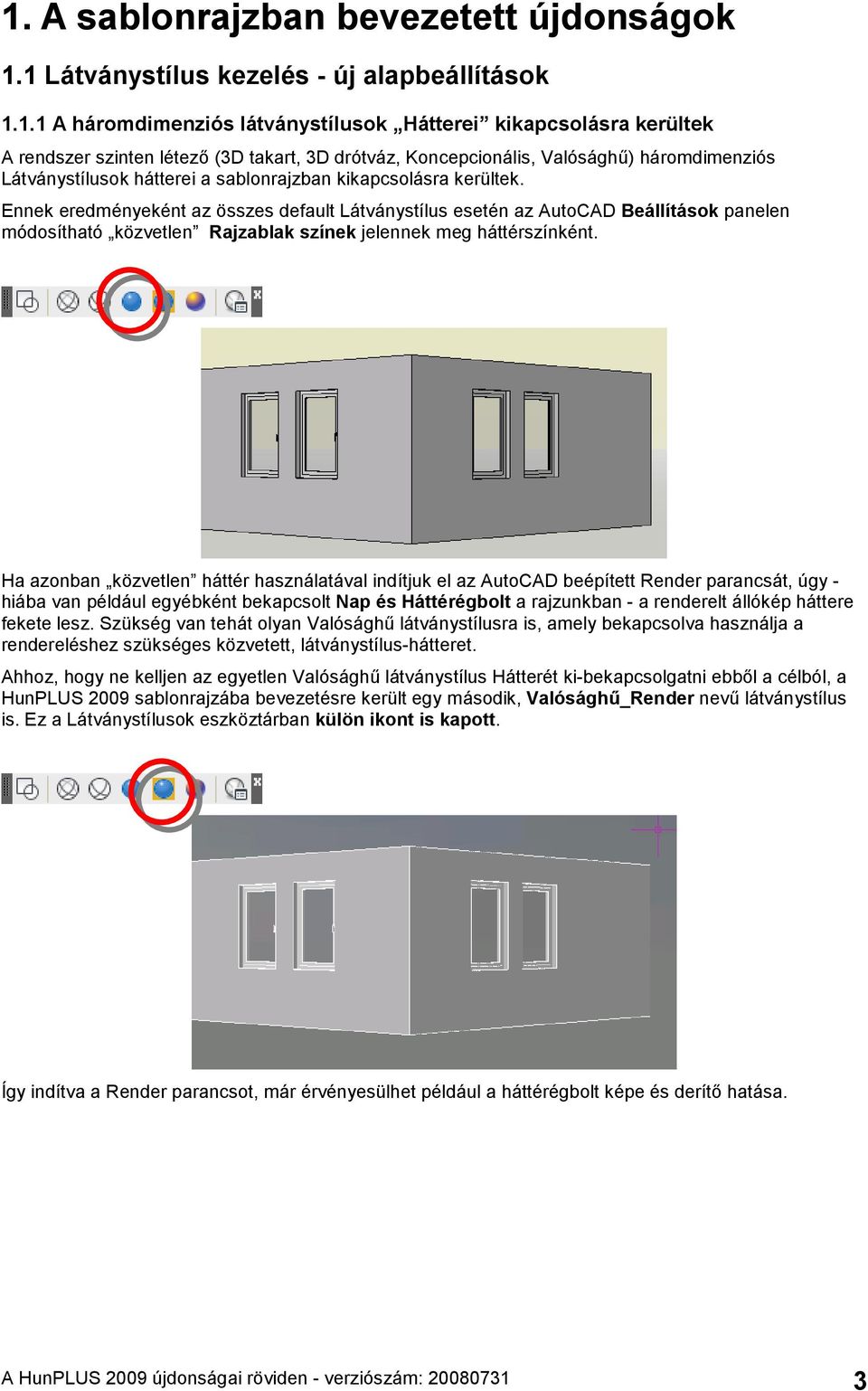

3 1. A sablonrajzban bevezetett újdonságok 1.1 Látványstílus kezelés - új alapbeállítások A háromdimenziós látványstílusok Hátterei kikapcsolásra kerültek A rendszer szinten létező (3D takart, 3D drótváz, Koncepcionális, Valósághű) háromdimenziós Látványstílusok hátterei a sablonrajzban kikapcsolásra kerültek. Ennek eredményeként az összes default Látványstílus esetén az AutoCAD Beállítások panelen módosítható közvetlen Rajzablak színek jelennek meg háttérszínként. Ha azonban közvetlen háttér használatával indítjuk el az AutoCAD beépített Render parancsát, úgy - hiába van például egyébként bekapcsolt Nap és Háttérégbolt a rajzunkban - a renderelt állókép háttere fekete lesz. Szükség van tehát olyan Valósághű látványstílusra is, amely bekapcsolva használja a rendereléshez szükséges közvetett, látványstílus-hátteret. Ahhoz, hogy ne kelljen az egyetlen Valósághű látványstílus Hátterét ki-bekapcsolgatni ebből a célból, a HunPLUS 2009 sablonrajzába bevezetésre került egy második, Valósághű_Render nevű látványstílus is. Ez a Látványstílusok eszköztárban külön ikont is kapott. Így indítva a Render parancsot, már érvényesülhet például a háttérégbolt képe és derítő hatása. A HunPLUS 2009 újdonságai röviden - verziószám:

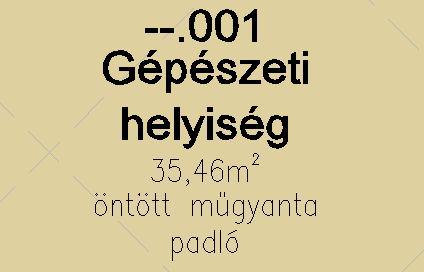

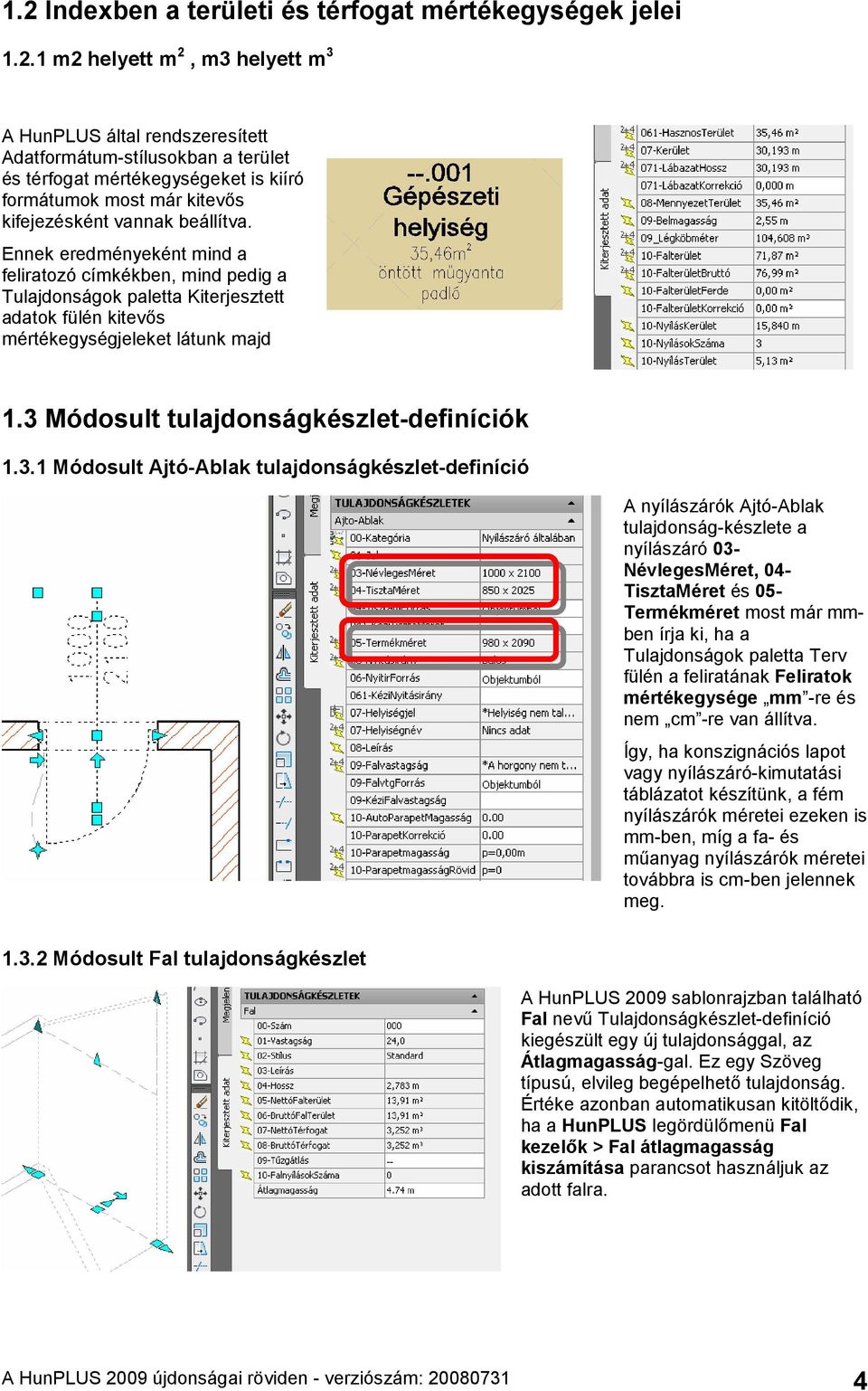

4 1.2 Indexben a területi és térfogat mértékegységek jelei m2 helyett m 2, m3 helyett m 3 A HunPLUS által rendszeresített Adatformátum-stílusokban a terület és térfogat mértékegységeket is kiíró formátumok most már kitevős kifejezésként vannak beállítva. Ennek eredményeként mind a feliratozó címkékben, mind pedig a Tulajdonságok paletta Kiterjesztett adatok fülén kitevős mértékegységjeleket látunk majd 1.3 Módosult tulajdonságkészlet-definíciók Módosult Ajtó-Ablak tulajdonságkészlet-definíció A nyílászárók Ajtó-Ablak tulajdonság-készlete a nyílászáró 03- NévlegesMéret, 04- TisztaMéret és 05- Termékméret most már mmben írja ki, ha a Tulajdonságok paletta Terv fülén a feliratának Feliratok mértékegysége mm -re és nem cm -re van állítva. Így, ha konszignációs lapot vagy nyílászáró-kimutatási táblázatot készítünk, a fém nyílászárók méretei ezeken is mm-ben, míg a fa- és műanyag nyílászárók méretei továbbra is cm-ben jelennek meg Módosult Fal tulajdonságkészlet A HunPLUS 2009 sablonrajzban található Fal nevű Tulajdonságkészlet-definíció kiegészült egy új tulajdonsággal, az Átlagmagasság-gal. Ez egy Szöveg típusú, elvileg begépelhető tulajdonság. Értéke azonban automatikusan kitöltődik, ha a HunPLUS legördülőmenü Fal kezelők > Fal átlagmagasság kiszámítása parancsot használjuk az adott falra. A HunPLUS 2009 újdonságai röviden - verziószám:

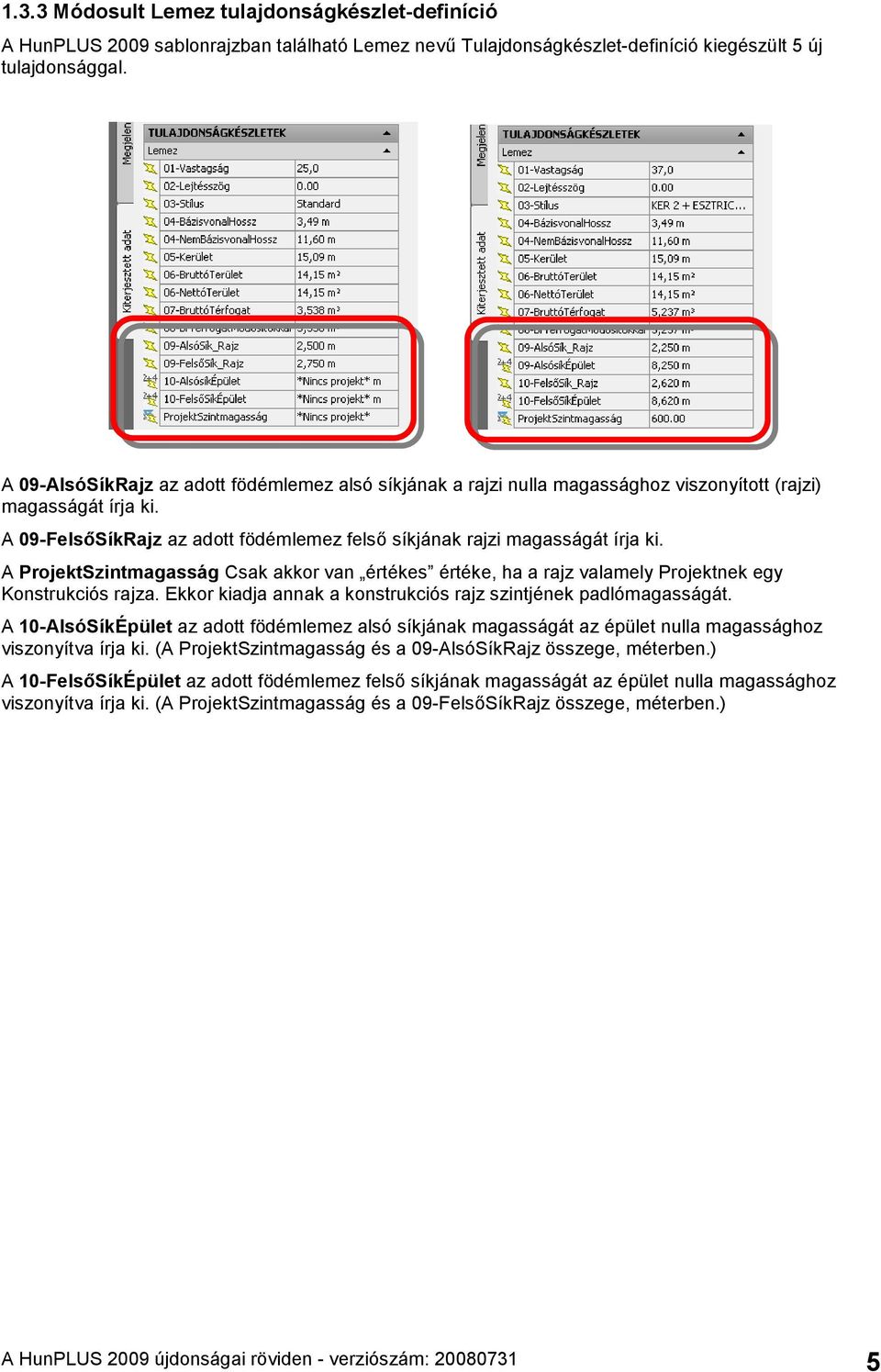

5 1.3.3 Módosult Lemez tulajdonságkészlet-definíció A HunPLUS 2009 sablonrajzban található Lemez nevű Tulajdonságkészlet-definíció kiegészült 5 új tulajdonsággal. A 09-AlsóSíkRajz az adott födémlemez alsó síkjának a rajzi nulla magassághoz viszonyított (rajzi) magasságát írja ki. A 09-FelsőSíkRajz az adott födémlemez felső síkjának rajzi magasságát írja ki. A ProjektSzintmagasság Csak akkor van értékes értéke, ha a rajz valamely Projektnek egy Konstrukciós rajza. Ekkor kiadja annak a konstrukciós rajz szintjének padlómagasságát. A 10-AlsóSíkÉpület az adott födémlemez alsó síkjának magasságát az épület nulla magassághoz viszonyítva írja ki. (A ProjektSzintmagasság és a 09-AlsóSíkRajz összege, méterben.) A 10-FelsőSíkÉpület az adott födémlemez felső síkjának magasságát az épület nulla magassághoz viszonyítva írja ki. (A ProjektSzintmagasság és a 09-FelsőSíkRajz összege, méterben.) A HunPLUS 2009 újdonságai röviden - verziószám:

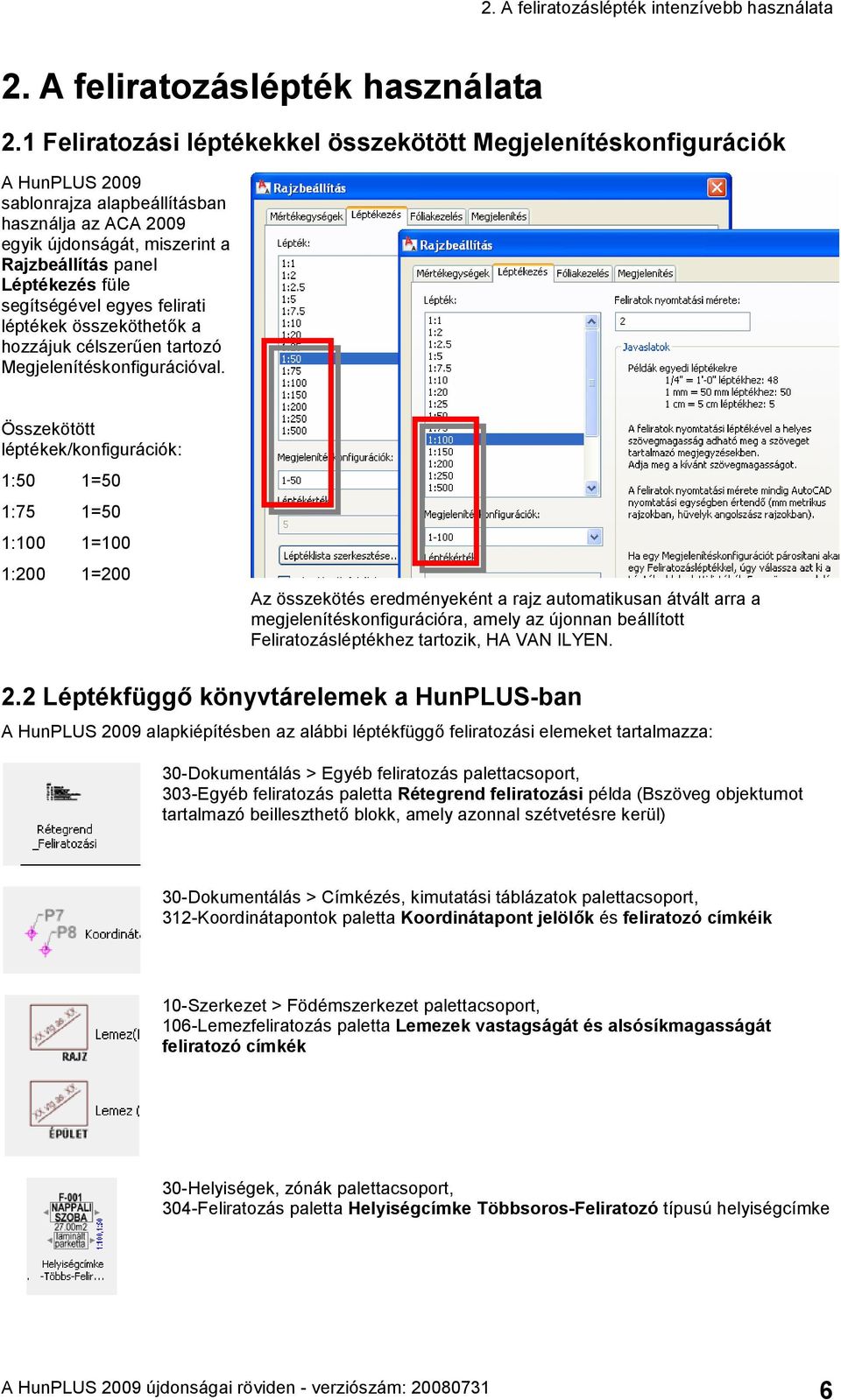

6 2. A feliratozáslépték intenzívebb használata 2. A feliratozáslépték használata 2.1 Feliratozási léptékekkel összekötött Megjelenítéskonfigurációk A HunPLUS 2009 sablonrajza alapbeállításban használja az ACA 2009 egyik újdonságát, miszerint a Rajzbeállítás panel Léptékezés füle segítségével egyes felirati léptékek összeköthetők a hozzájuk célszerűen tartozó Megjelenítéskonfigurációval. Összekötött léptékek/konfigurációk: 1:50 1=50 1:75 1=50 1:100 1=100 1:200 1=200 Az összekötés eredményeként a rajz automatikusan átvált arra a megjelenítéskonfigurációra, amely az újonnan beállított Feliratozásléptékhez tartozik, HA VAN ILYEN. 2.2 Léptékfüggő könyvtárelemek a HunPLUS-ban A HunPLUS 2009 alapkiépítésben az alábbi léptékfüggő feliratozási elemeket tartalmazza: 30-Dokumentálás > Egyéb feliratozás palettacsoport, 303-Egyéb feliratozás paletta Rétegrend feliratozási példa (Bszöveg objektumot tartalmazó beilleszthető blokk, amely azonnal szétvetésre kerül) 30-Dokumentálás > Címkézés, kimutatási táblázatok palettacsoport, 312-Koordinátapontok paletta Koordinátapont jelölők és feliratozó címkéik 10-Szerkezet > Födémszerkezet palettacsoport, 106-Lemezfeliratozás paletta Lemezek vastagságát és alsósíkmagasságát feliratozó címkék 30-Helyiségek, zónák palettacsoport, 304-Feliratozás paletta Helyiségcímke Többsoros-Feliratozó típusú helyiségcímke A HunPLUS 2009 újdonságai röviden - verziószám:

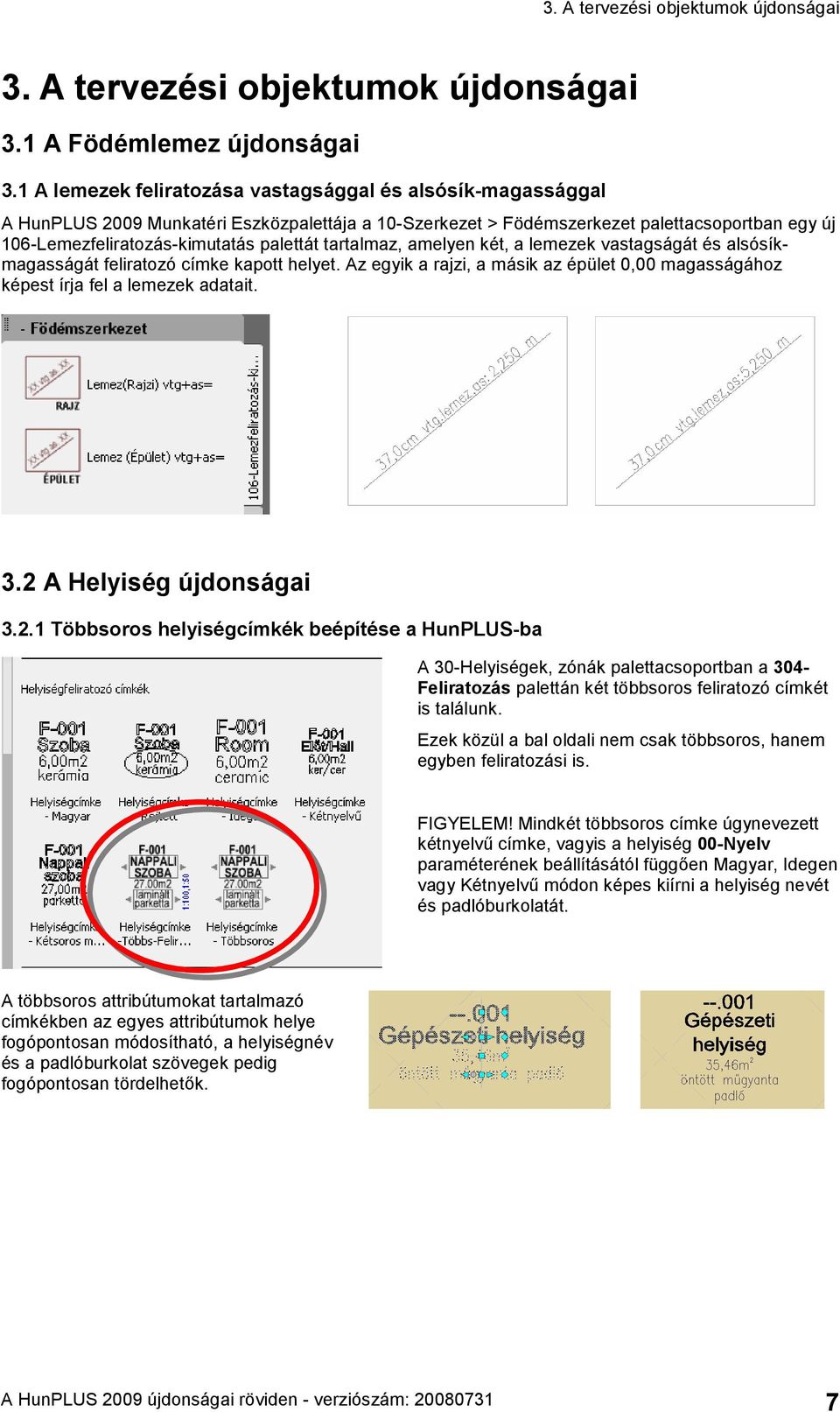

7 3. A tervezési objektumok újdonságai 3. A tervezési objektumok újdonságai 3.1 A Födémlemez újdonságai 3.1 A lemezek feliratozása vastagsággal és alsósík-magassággal A HunPLUS 2009 Munkatéri Eszközpalettája a 10-Szerkezet > Födémszerkezet palettacsoportban egy új 106-Lemezfeliratozás-kimutatás palettát tartalmaz, amelyen két, a lemezek vastagságát és alsósíkmagasságát feliratozó címke kapott helyet. Az egyik a rajzi, a másik az épület 0,00 magasságához képest írja fel a lemezek adatait. 3.2 A Helyiség újdonságai Többsoros helyiségcímkék beépítése a HunPLUS-ba A 30-Helyiségek, zónák palettacsoportban a 304- Feliratozás palettán két többsoros feliratozó címkét is találunk. Ezek közül a bal oldali nem csak többsoros, hanem egyben feliratozási is. FIGYELEM! Mindkét többsoros címke úgynevezett kétnyelvű címke, vagyis a helyiség 00-Nyelv paraméterének beállításától függően Magyar, Idegen vagy Kétnyelvű módon képes kiírni a helyiség nevét és padlóburkolatát. A többsoros attribútumokat tartalmazó címkékben az egyes attribútumok helye fogópontosan módosítható, a helyiségnév és a padlóburkolat szövegek pedig fogópontosan tördelhetők. A HunPLUS 2009 újdonságai röviden - verziószám:

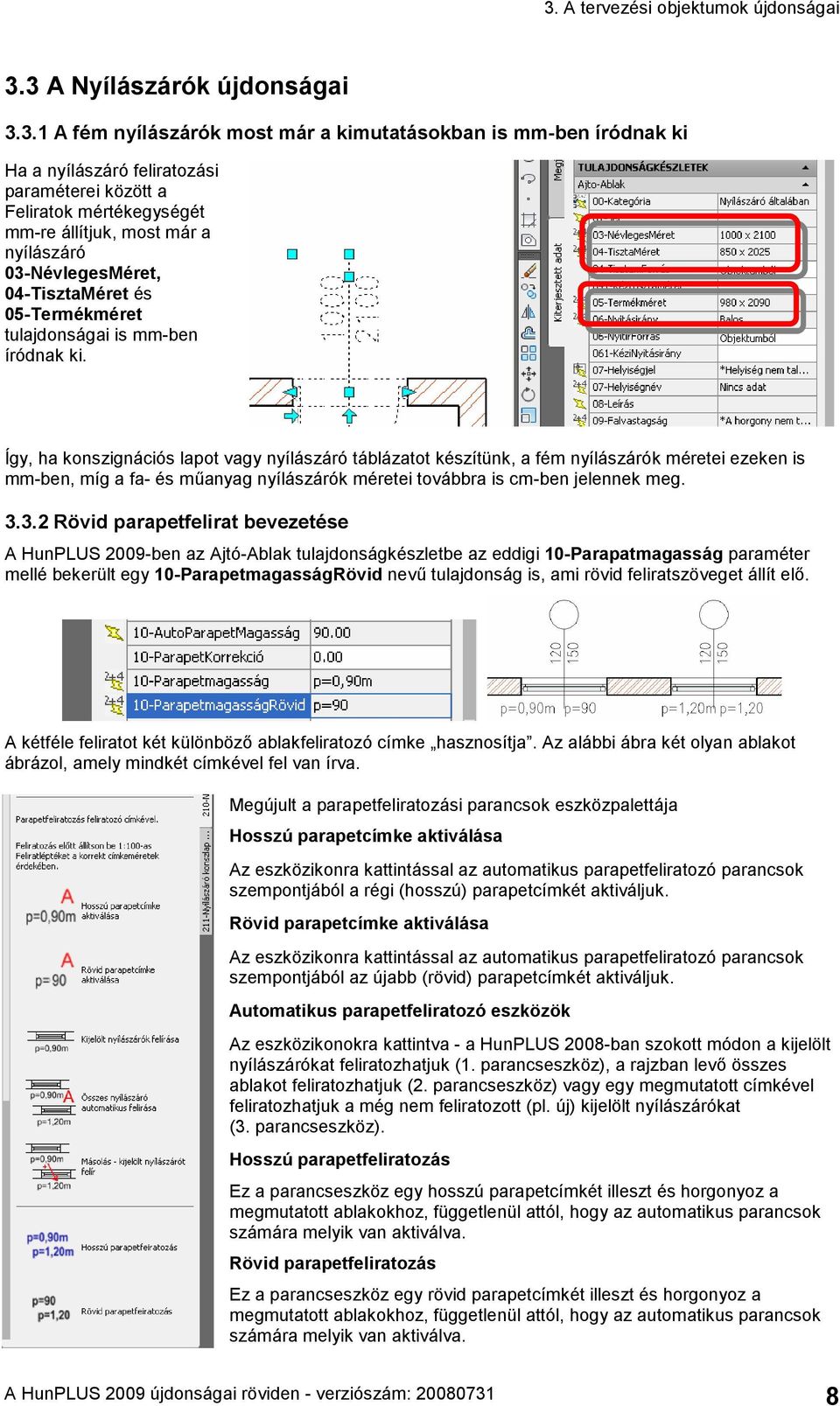

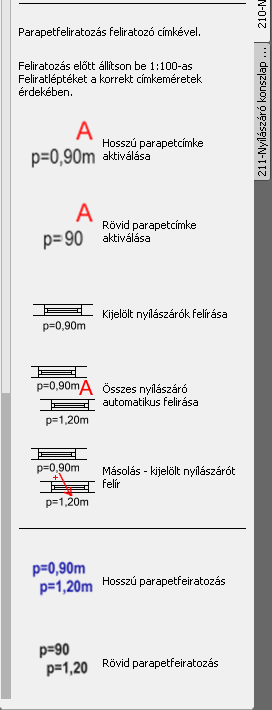

8 3. A tervezési objektumok újdonságai 3.3 A Nyílászárók újdonságai A fém nyílászárók most már a kimutatásokban is mm-ben íródnak ki Ha a nyílászáró feliratozási paraméterei között a Feliratok mértékegységét mm-re állítjuk, most már a nyílászáró 03-NévlegesMéret, 04-TisztaMéret és 05-Termékméret tulajdonságai is mm-ben íródnak ki. Így, ha konszignációs lapot vagy nyílászáró táblázatot készítünk, a fém nyílászárók méretei ezeken is mm-ben, míg a fa- és műanyag nyílászárók méretei továbbra is cm-ben jelennek meg Rövid parapetfelirat bevezetése A HunPLUS 2009-ben az Ajtó-Ablak tulajdonságkészletbe az eddigi 10-Parapatmagasság paraméter mellé bekerült egy 10-ParapetmagasságRövid nevű tulajdonság is, ami rövid feliratszöveget állít elő. A kétféle feliratot két különböző ablakfeliratozó címke hasznosítja. Az alábbi ábra két olyan ablakot ábrázol, amely mindkét címkével fel van írva. Megújult a parapetfeliratozási parancsok eszközpalettája Hosszú parapetcímke aktiválása Az eszközikonra kattintással az automatikus parapetfeliratozó parancsok szempontjából a régi (hosszú) parapetcímkét aktiváljuk. Rövid parapetcímke aktiválása Az eszközikonra kattintással az automatikus parapetfeliratozó parancsok szempontjából az újabb (rövid) parapetcímkét aktiváljuk. Automatikus parapetfeliratozó eszközök Az eszközikonokra kattintva - a HunPLUS 2008-ban szokott módon a kijelölt nyílászárókat feliratozhatjuk (1. parancseszköz), a rajzban levő összes ablakot feliratozhatjuk (2. parancseszköz) vagy egy megmutatott címkével feliratozhatjuk a még nem feliratozott (pl. új) kijelölt nyílászárókat (3. parancseszköz). Hosszú parapetfeliratozás Ez a parancseszköz egy hosszú parapetcímkét illeszt és horgonyoz a megmutatott ablakokhoz, függetlenül attól, hogy az automatikus parancsok számára melyik van aktiválva. Rövid parapetfeliratozás Ez a parancseszköz egy rövid parapetcímkét illeszt és horgonyoz a megmutatott ablakokhoz, függetlenül attól, hogy az automatikus parancsok számára melyik van aktiválva. A HunPLUS 2009 újdonságai röviden - verziószám:

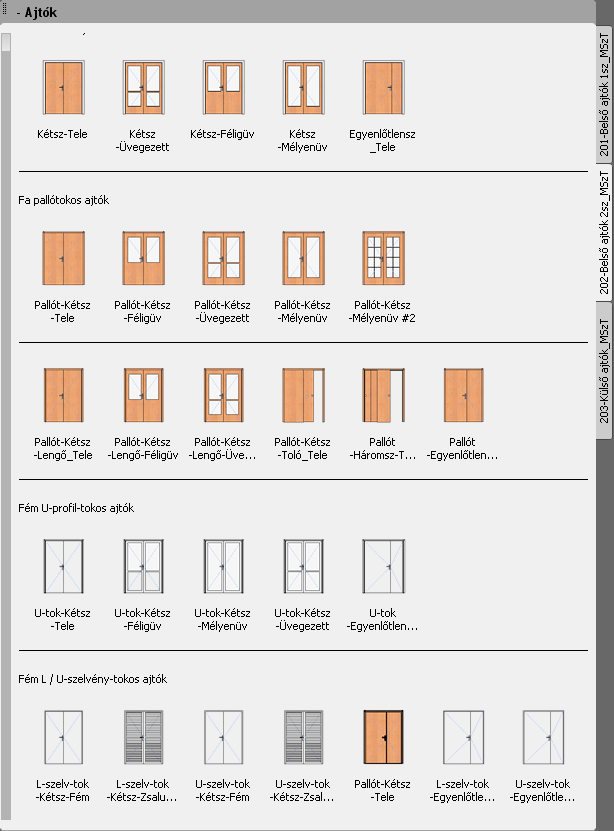

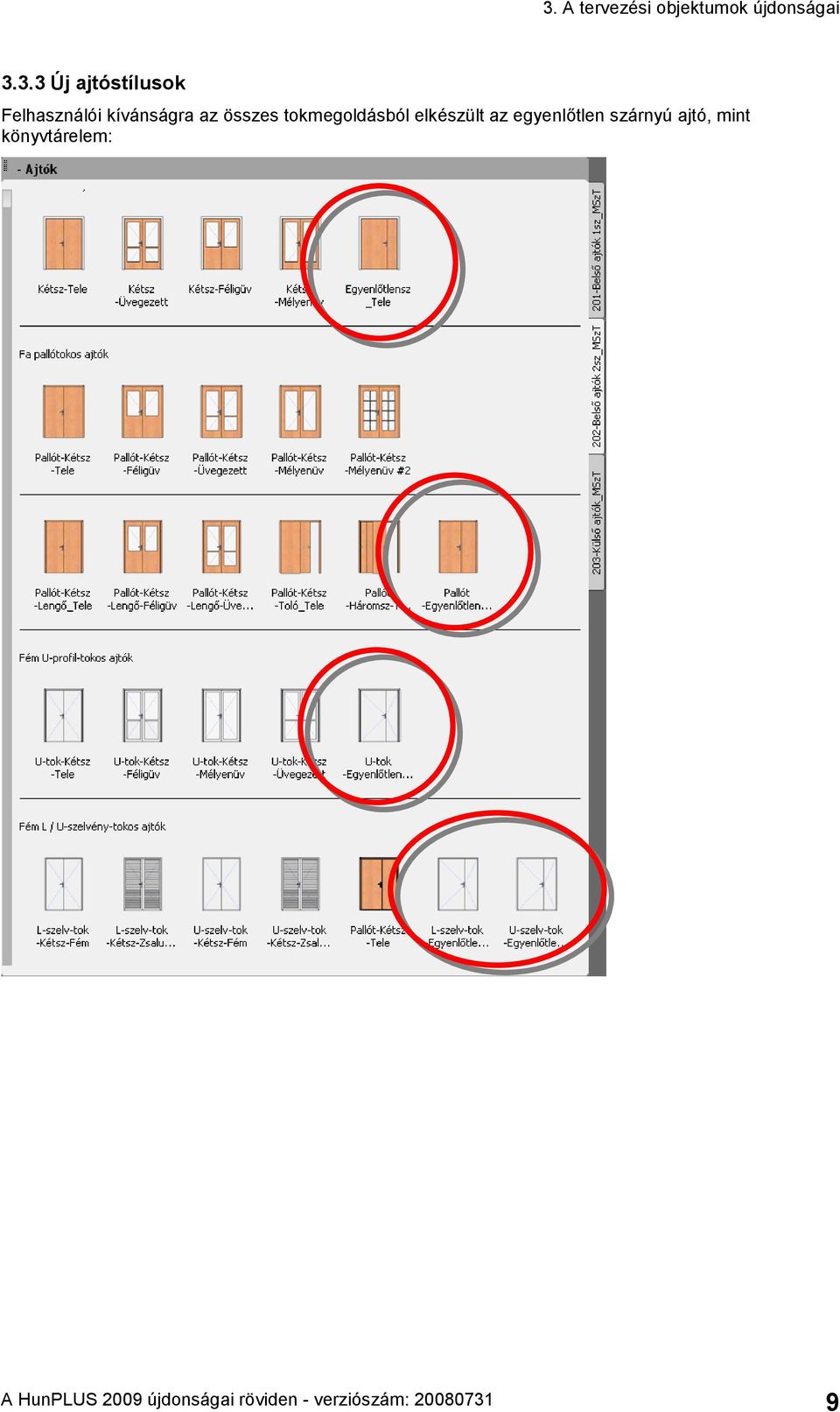

9 3. A tervezési objektumok újdonságai Új ajtóstílusok Felhasználói kívánságra az összes tokmegoldásból elkészült az egyenlőtlen szárnyú ajtó, mint könyvtárelem: A HunPLUS 2009 újdonságai röviden - verziószám:

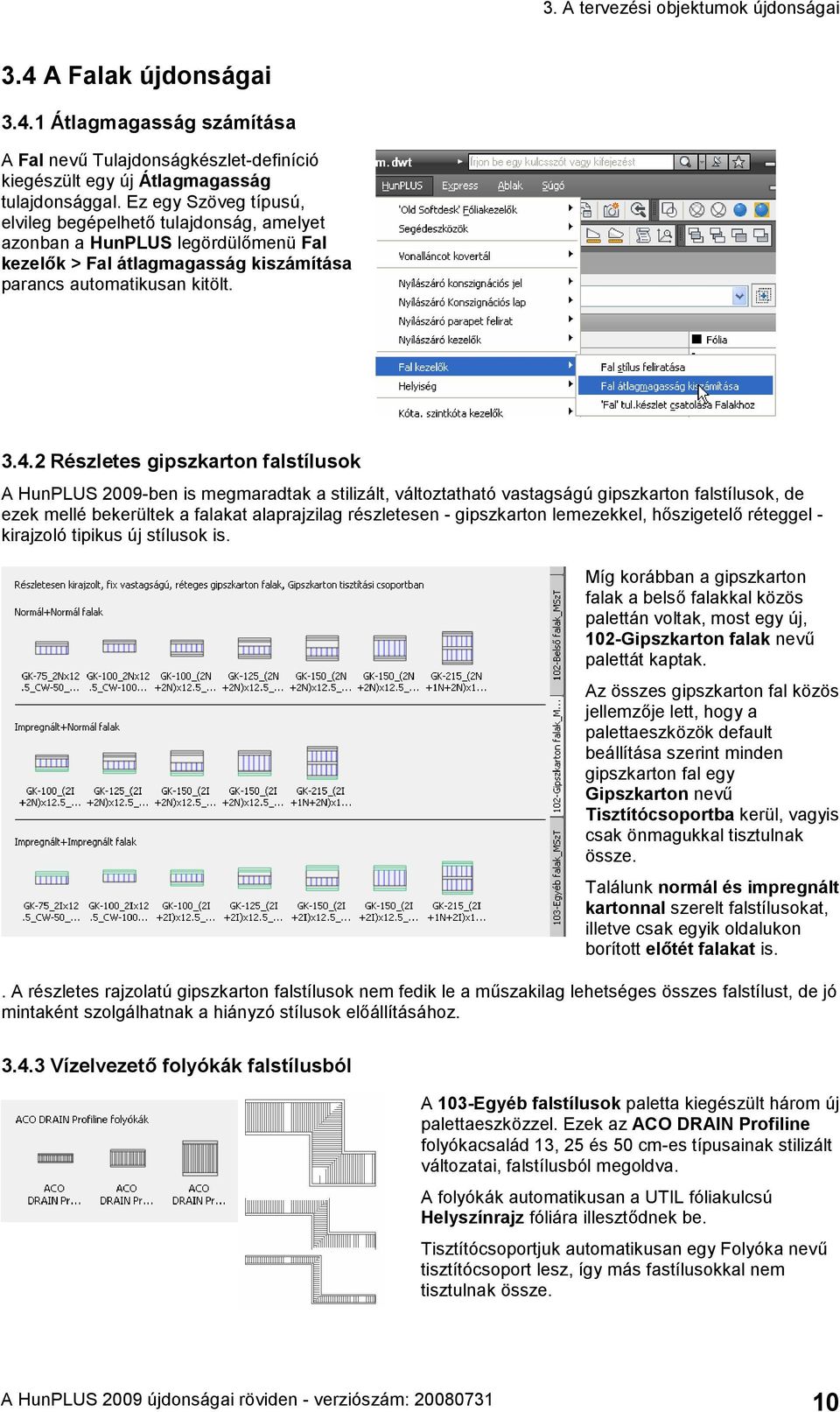

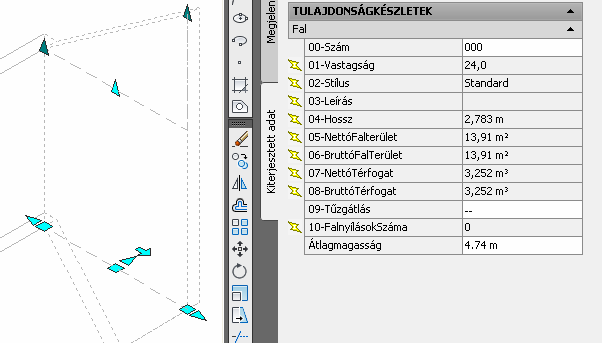

10 3. A tervezési objektumok újdonságai 3.4 A Falak újdonságai Átlagmagasság számítása A Fal nevű Tulajdonságkészlet-definíció kiegészült egy új Átlagmagasság tulajdonsággal. Ez egy Szöveg típusú, elvileg begépelhető tulajdonság, amelyet azonban a HunPLUS legördülőmenü Fal kezelők > Fal átlagmagasság kiszámítása parancs automatikusan kitölt Részletes gipszkarton falstílusok A HunPLUS 2009-ben is megmaradtak a stilizált, változtatható vastagságú gipszkarton falstílusok, de ezek mellé bekerültek a falakat alaprajzilag részletesen - gipszkarton lemezekkel, hőszigetelő réteggel - kirajzoló tipikus új stílusok is. Míg korábban a gipszkarton falak a belső falakkal közös palettán voltak, most egy új, 102-Gipszkarton falak nevű palettát kaptak. Az összes gipszkarton fal közös jellemzője lett, hogy a palettaeszközök default beállítása szerint minden gipszkarton fal egy Gipszkarton nevű Tisztítócsoportba kerül, vagyis csak önmagukkal tisztulnak össze. Találunk normál és impregnált kartonnal szerelt falstílusokat, illetve csak egyik oldalukon borított előtét falakat is.. A részletes rajzolatú gipszkarton falstílusok nem fedik le a műszakilag lehetséges összes falstílust, de jó mintaként szolgálhatnak a hiányzó stílusok előállításához Vízelvezető folyókák falstílusból A 103-Egyéb falstílusok paletta kiegészült három új palettaeszközzel. Ezek az ACO DRAIN Profiline folyókacsalád 13, 25 és 50 cm-es típusainak stilizált változatai, falstílusból megoldva. A folyókák automatikusan a UTIL fóliakulcsú Helyszínrajz fóliára illesztődnek be. Tisztítócsoportjuk automatikusan egy Folyóka nevű tisztítócsoport lesz, így más fastílusokkal nem tisztulnak össze. A HunPLUS 2009 újdonságai röviden - verziószám:

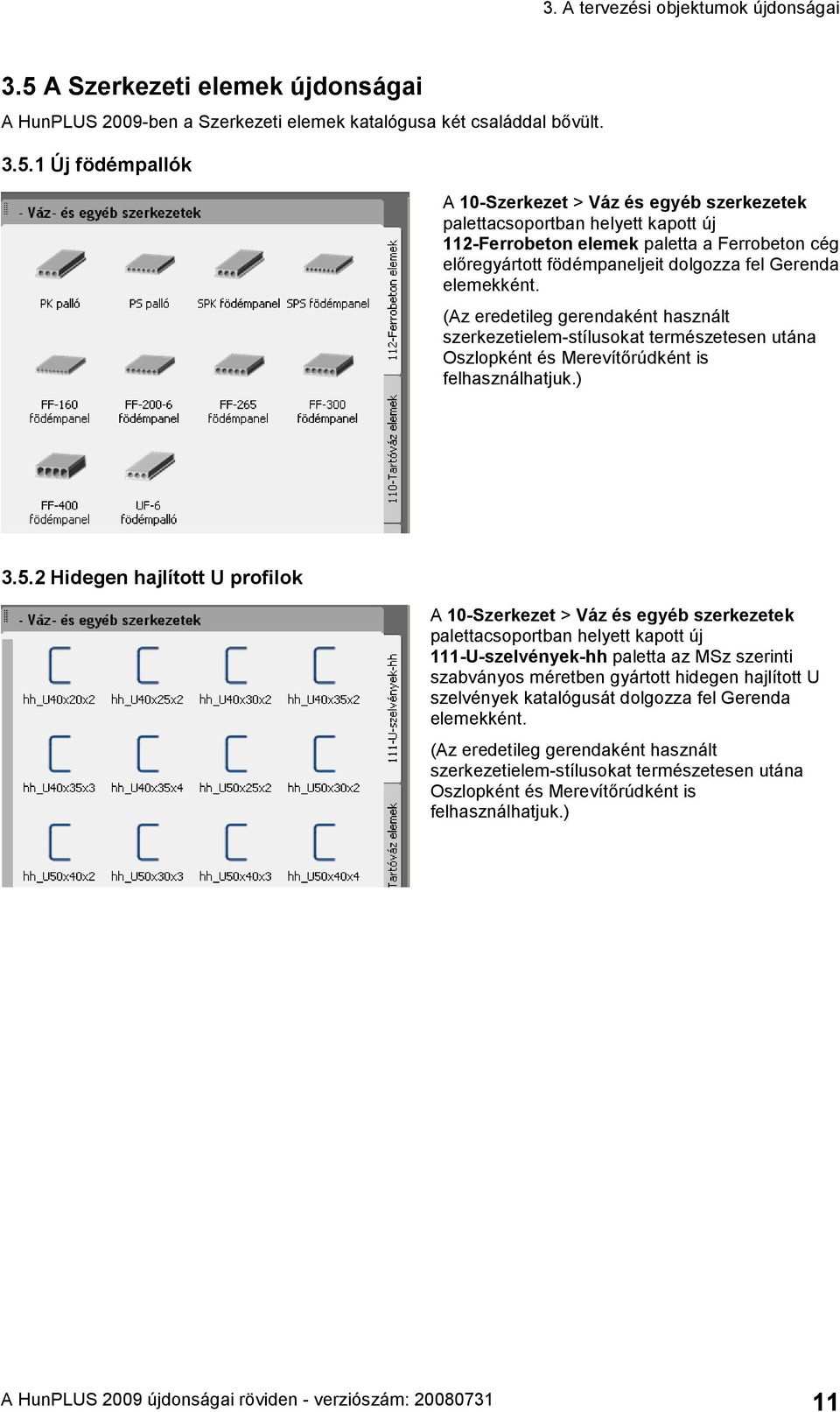

11 3. A tervezési objektumok újdonságai 3.5 A Szerkezeti elemek újdonságai A HunPLUS 2009-ben a Szerkezeti elemek katalógusa két családdal bővült Új födémpallók A 10-Szerkezet > Váz és egyéb szerkezetek palettacsoportban helyett kapott új 112-Ferrobeton elemek paletta a Ferrobeton cég előregyártott födémpaneljeit dolgozza fel Gerenda elemekként. (Az eredetileg gerendaként használt szerkezetielem-stílusokat természetesen utána Oszlopként és Merevítőrúdként is felhasználhatjuk.) Hidegen hajlított U profilok A 10-Szerkezet > Váz és egyéb szerkezetek palettacsoportban helyett kapott új 111-U-szelvények-hh paletta az MSz szerinti szabványos méretben gyártott hidegen hajlított U szelvények katalógusát dolgozza fel Gerenda elemekként. (Az eredetileg gerendaként használt szerkezetielem-stílusokat természetesen utána Oszlopként és Merevítőrúdként is felhasználhatjuk.) A HunPLUS 2009 újdonságai röviden - verziószám:

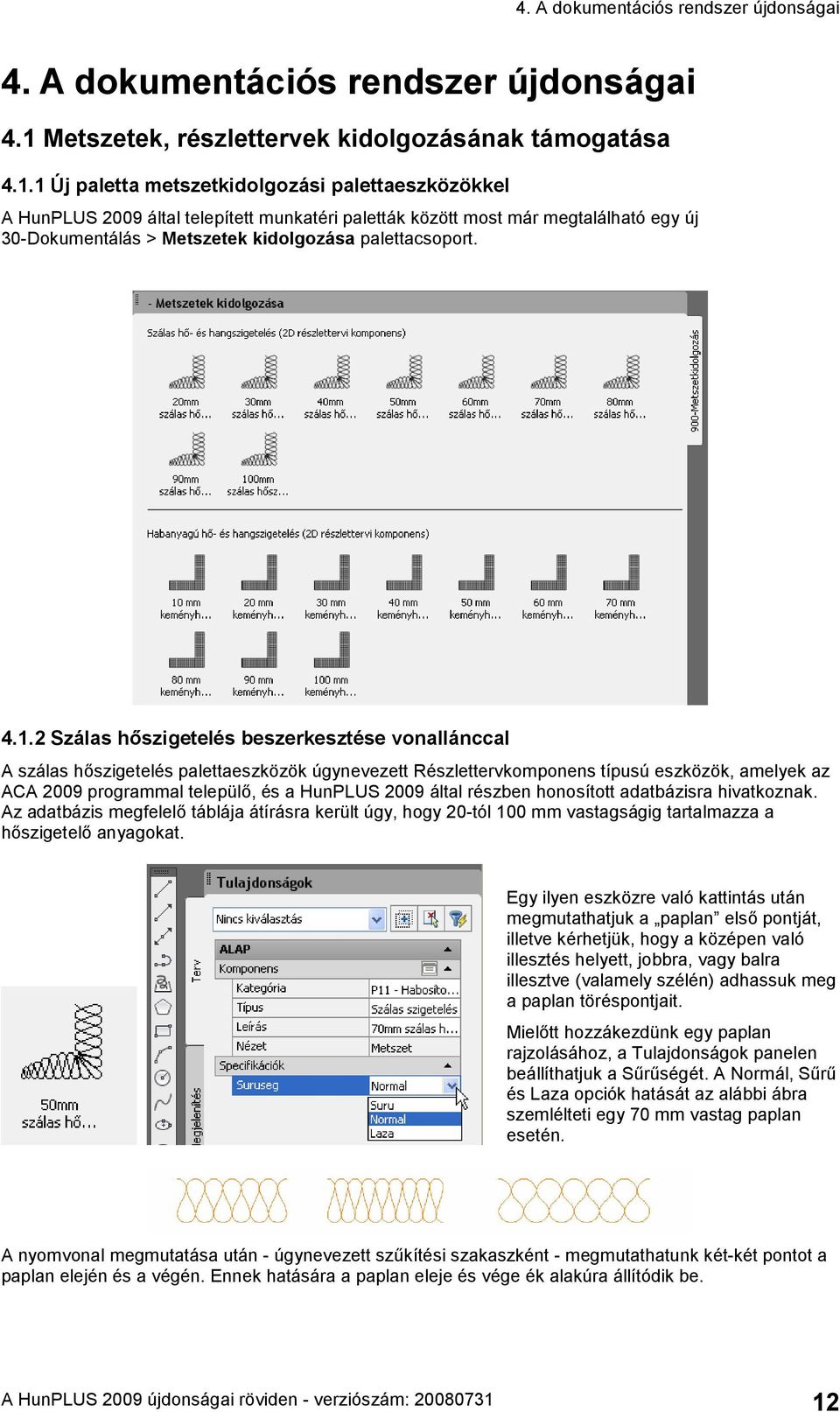

12 4. A dokumentációs rendszer újdonságai 4. A dokumentációs rendszer újdonságai 4.1 Metszetek, részlettervek kidolgozásának támogatása Új paletta metszetkidolgozási palettaeszközökkel A HunPLUS 2009 által telepített munkatéri paletták között most már megtalálható egy új 30-Dokumentálás > Metszetek kidolgozása palettacsoport Szálas hőszigetelés beszerkesztése vonallánccal A szálas hőszigetelés palettaeszközök úgynevezett Részlettervkomponens típusú eszközök, amelyek az ACA 2009 programmal települő, és a HunPLUS 2009 által részben honosított adatbázisra hivatkoznak. Az adatbázis megfelelő táblája átírásra került úgy, hogy 20-tól 100 mm vastagságig tartalmazza a hőszigetelő anyagokat. Egy ilyen eszközre való kattintás után megmutathatjuk a paplan első pontját, illetve kérhetjük, hogy a középen való illesztés helyett, jobbra, vagy balra illesztve (valamely szélén) adhassuk meg a paplan töréspontjait. Mielőtt hozzákezdünk egy paplan rajzolásához, a Tulajdonságok panelen beállíthatjuk a Sűrűségét. A Normál, Sűrű és Laza opciók hatását az alábbi ábra szemlélteti egy 70 mm vastag paplan esetén. A nyomvonal megmutatása után - úgynevezett szűkítési szakaszként - megmutathatunk két-két pontot a paplan elején és a végén. Ennek hatására a paplan eleje és vége ék alakúra állítódik be. A HunPLUS 2009 újdonságai röviden - verziószám:

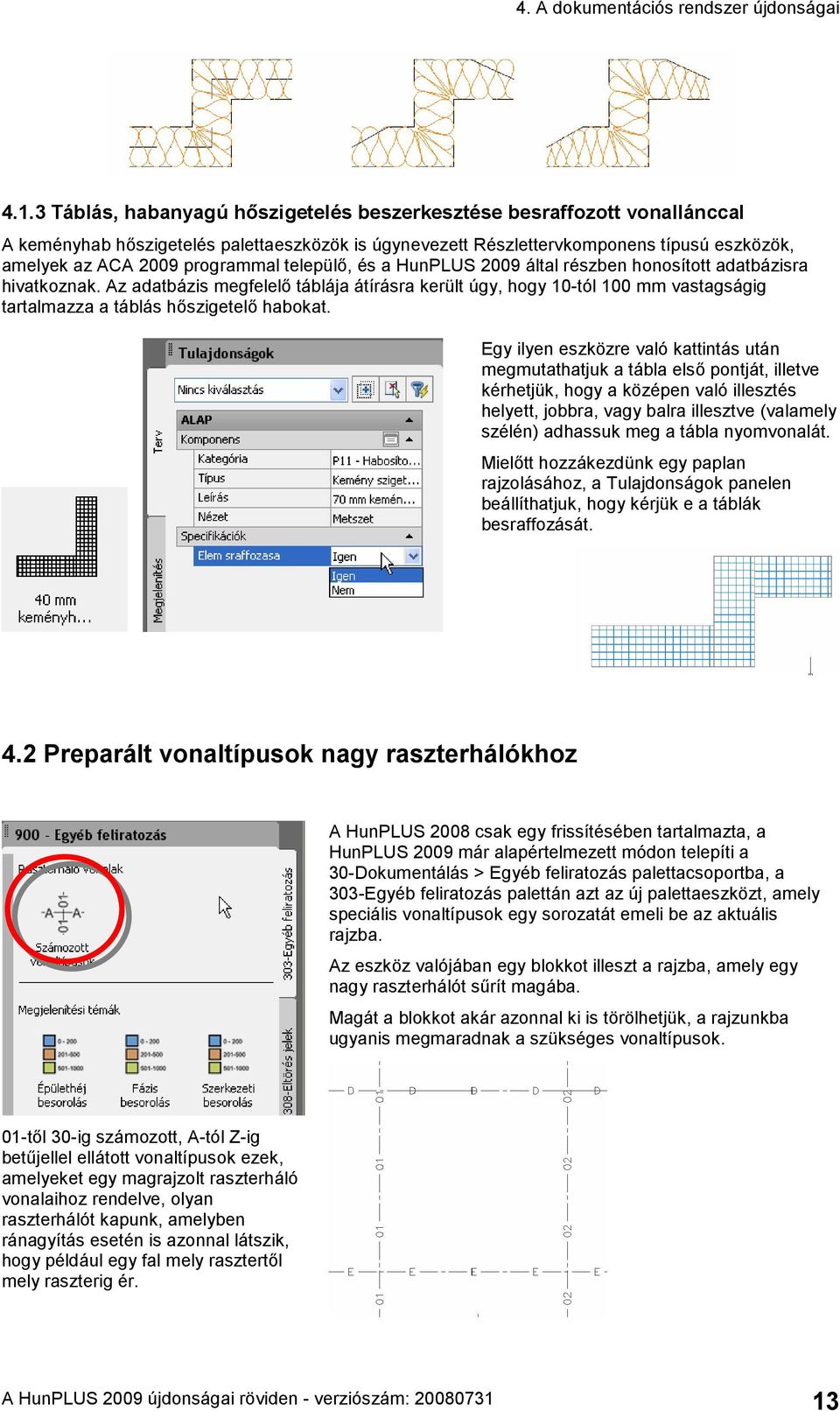

13 4. A dokumentációs rendszer újdonságai Táblás, habanyagú hőszigetelés beszerkesztése besraffozott vonallánccal A keményhab hőszigetelés palettaeszközök is úgynevezett Részlettervkomponens típusú eszközök, amelyek az ACA 2009 programmal települő, és a HunPLUS 2009 által részben honosított adatbázisra hivatkoznak. Az adatbázis megfelelő táblája átírásra került úgy, hogy 10-tól 100 mm vastagságig tartalmazza a táblás hőszigetelő habokat. Egy ilyen eszközre való kattintás után megmutathatjuk a tábla első pontját, illetve kérhetjük, hogy a középen való illesztés helyett, jobbra, vagy balra illesztve (valamely szélén) adhassuk meg a tábla nyomvonalát. Mielőtt hozzákezdünk egy paplan rajzolásához, a Tulajdonságok panelen beállíthatjuk, hogy kérjük e a táblák besraffozását. 4.2 Preparált vonaltípusok nagy raszterhálókhoz A HunPLUS 2008 csak egy frissítésében tartalmazta, a HunPLUS 2009 már alapértelmezett módon telepíti a 30-Dokumentálás > Egyéb feliratozás palettacsoportba, a 303-Egyéb feliratozás palettán azt az új palettaeszközt, amely speciális vonaltípusok egy sorozatát emeli be az aktuális rajzba. Az eszköz valójában egy blokkot illeszt a rajzba, amely egy nagy raszterhálót sűrít magába. Magát a blokkot akár azonnal ki is törölhetjük, a rajzunkba ugyanis megmaradnak a szükséges vonaltípusok. 01-től 30-ig számozott, A-tól Z-ig betűjellel ellátott vonaltípusok ezek, amelyeket egy magrajzolt raszterháló vonalaihoz rendelve, olyan raszterhálót kapunk, amelyben ránagyítás esetén is azonnal látszik, hogy például egy fal mely rasztertől mely raszterig ér. A HunPLUS 2009 újdonságai röviden - verziószám:

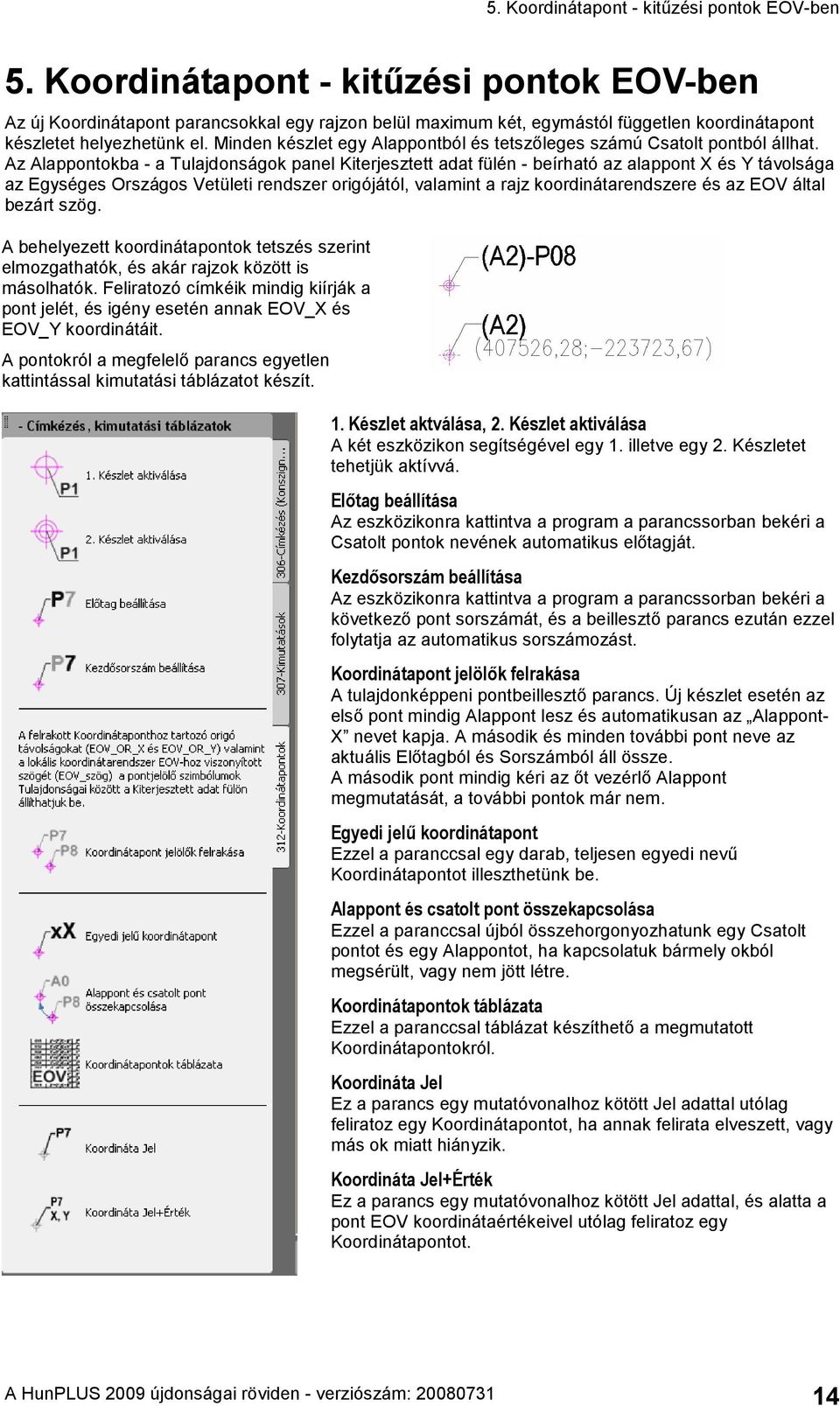

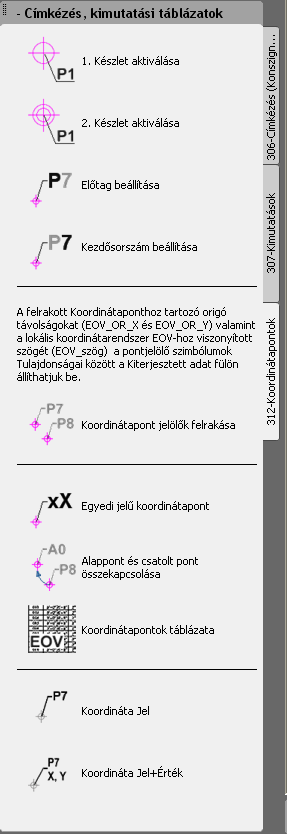

14 5. Koordinátapont - kitűzési pontok EOV-ben 5. Koordinátapont - kitűzési pontok EOV-ben Az új Koordinátapont parancsokkal egy rajzon belül maximum két, egymástól független koordinátapont készletet helyezhetünk el. Minden készlet egy Alappontból és tetszőleges számú Csatolt pontból állhat. Az Alappontokba - a Tulajdonságok panel Kiterjesztett adat fülén - beírható az alappont X és Y távolsága az Egységes Országos Vetületi rendszer origójától, valamint a rajz koordinátarendszere és az EOV által bezárt szög. A behelyezett koordinátapontok tetszés szerint elmozgathatók, és akár rajzok között is másolhatók. Feliratozó címkéik mindig kiírják a pont jelét, és igény esetén annak EOV_X és EOV_Y koordinátáit. A pontokról a megfelelő parancs egyetlen kattintással kimutatási táblázatot készít. 1. Készlet aktválása, 2. Készlet aktiválása A két eszközikon segítségével egy 1. illetve egy 2. Készletet tehetjük aktívvá. Előtag beállítása Az eszközikonra kattintva a program a parancssorban bekéri a Csatolt pontok nevének automatikus előtagját. Kezdősorszám beállítása Az eszközikonra kattintva a program a parancssorban bekéri a következő pont sorszámát, és a beillesztő parancs ezután ezzel folytatja az automatikus sorszámozást. Koordinátapont jelölők felrakása A tulajdonképpeni pontbeillesztő parancs. Új készlet esetén az első pont mindig Alappont lesz és automatikusan az Alappont- X nevet kapja. A második és minden további pont neve az aktuális Előtagból és Sorszámból áll össze. A második pont mindig kéri az őt vezérlő Alappont megmutatását, a további pontok már nem. Egyedi jelű koordinátapont Ezzel a paranccsal egy darab, teljesen egyedi nevű Koordinátapontot illeszthetünk be. Alappont és csatolt pont összekapcsolása Ezzel a paranccsal újból összehorgonyozhatunk egy Csatolt pontot és egy Alappontot, ha kapcsolatuk bármely okból megsérült, vagy nem jött létre. Koordinátapontok táblázata Ezzel a paranccsal táblázat készíthető a megmutatott Koordinátapontokról. Koordináta Jel Ez a parancs egy mutatóvonalhoz kötött Jel adattal utólag feliratoz egy Koordinátapontot, ha annak felirata elveszett, vagy más ok miatt hiányzik. Koordináta Jel+Érték Ez a parancs egy mutatóvonalhoz kötött Jel adattal, és alatta a pont EOV koordinátaértékeivel utólag feliratoz egy Koordinátapontot. A HunPLUS 2009 újdonságai röviden - verziószám:

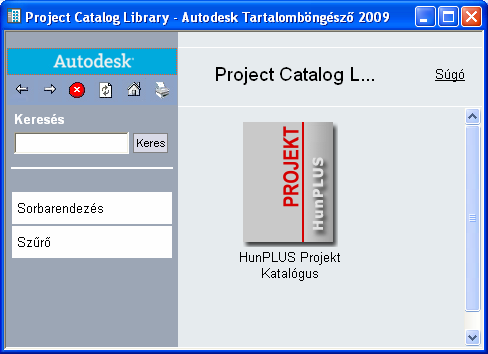

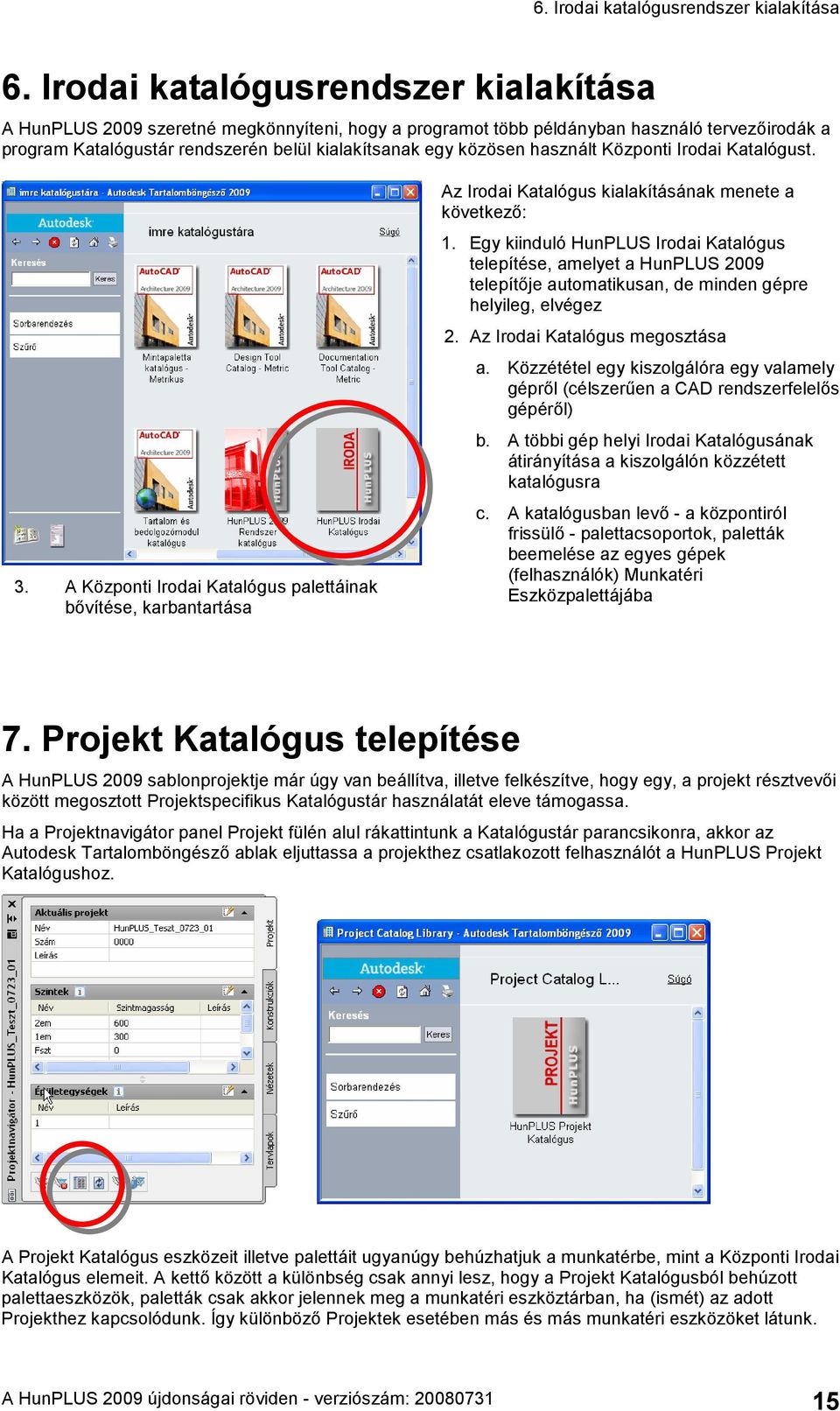

15 6. Irodai katalógusrendszer kialakítása 6. Irodai katalógusrendszer kialakítása A HunPLUS 2009 szeretné megkönnyíteni, hogy a programot több példányban használó tervezőirodák a program Katalógustár rendszerén belül kialakítsanak egy közösen használt Központi Irodai Katalógust. 3. A Központi Irodai Katalógus palettáinak bővítése, karbantartása Az Irodai Katalógus kialakításának menete a következő: 1. Egy kiinduló HunPLUS Irodai Katalógus telepítése, amelyet a HunPLUS 2009 telepítője automatikusan, de minden gépre helyileg, elvégez 2. Az Irodai Katalógus megosztása a. Közzététel egy kiszolgálóra egy valamely gépről (célszerűen a CAD rendszerfelelős gépéről) b. A többi gép helyi Irodai Katalógusának átirányítása a kiszolgálón közzétett katalógusra c. A katalógusban levő - a központiról frissülő - palettacsoportok, paletták beemelése az egyes gépek (felhasználók) Munkatéri Eszközpalettájába 7. Projekt Katalógus telepítése A HunPLUS 2009 sablonprojektje már úgy van beállítva, illetve felkészítve, hogy egy, a projekt résztvevői között megosztott Projektspecifikus Katalógustár használatát eleve támogassa. Ha a Projektnavigátor panel Projekt fülén alul rákattintunk a Katalógustár parancsikonra, akkor az Autodesk Tartalomböngésző ablak eljuttassa a projekthez csatlakozott felhasználót a HunPLUS Projekt Katalógushoz. A Projekt Katalógus eszközeit illetve palettáit ugyanúgy behúzhatjuk a munkatérbe, mint a Központi Irodai Katalógus elemeit. A kettő között a különbség csak annyi lesz, hogy a Projekt Katalógusból behúzott palettaeszközök, paletták csak akkor jelennek meg a munkatéri eszköztárban, ha (ismét) az adott Projekthez kapcsolódunk. Így különböző Projektek esetében más és más munkatéri eszközöket látunk. A HunPLUS 2009 újdonságai röviden - verziószám:
