1 AutoCAD Architecture 2009 Új stílus elhelyezése az Eszközpalettán és még annál is több Hörcsik CAD Tanácsadó Kft. 1

2 Ahhoz, hogy egy általunk gyakran használt stílust könnyen elérhetővé tegyünk, ahhoz legcélszerűbb elhelyezni az Eszközpalettán. Ennek több módja is létezik: - Az egyik lehetőség, hogy fogjuk a már éppen létrehozott stílust és gyorsan kihúzzuk az Eszközpalettára. Ebben az esetben fenn áll annak a veszélye, hogy nem tudjuk kellőképpen kontrollálni a stílust, valamint mások sem fognak tudni hozzáférni, akik esetleg ugyanazon a projektben dolgoznak. - A másik lehetőség, hogy jól átgondoltan egy központi helyre tesszük és Projekt szabványt vagy Irodai szabványt készítünk belőle. Ez utóbbi módszer a javasolt ahhoz, hogy egy stílust könnyen kézben tarthassunk. Ennek lépésrőllépésre történő megvalósításában segít a következő néhány oldal. 1. Irodai katalógusrendszer kialakítása A HunPLUS 2009 szeretné megkönnyíteni, hogy a programot több példányban használó tervezőirodák a program Katalógustár rendszerén belül kialakítsanak egy közösen használt Központi Irodai Katalógust. Az Irodai Katalógus kialakításának menete a következő: 1. Egy kiinduló HunPLUS Irodai Katalógus telepítése, amelyet a HunPLUS 2009 telepítője automatikusan, de minden gépre helyileg, elvégez 2. Az Irodai Katalógus megosztása a. Közzététel egy kiszolgálóra egy valamely gépről (célszerűen a CAD rendszerfelelős gépéről) b. A többi gép helyi Irodai Katalógusának átirányítása a kiszolgálón közzétett katalógusra c. A katalógusban levő - a központiról frissülő - palettacsoportok, paletták beemelése az egyes gépek (felhasználók) Munkatéri Eszközpalettájába 3. A Központi Irodai Katalógus palettáinak bővítése, karbantartása A jelen fejezet részletesen ismerteti a fenti lépéseket. FIGYELEM! Az irodai katalógus kialakításának menete az ACA korábbi változataiban is az itt ismertetett módon történhet. Ekkor azonban értelemszerűen nekünk, kézzel kell kialakítanunk a helyi, kiinduló katalógust is. 2

3 1.1 A HunPLUS Irodai Katalógus telepítése A HunPLUS 2009 telepítő programja a HunPLUS telepítésekor minden gépre, az <AutoCAD Architectural 2009 fıkönyvtár>\hunplus\irodai Katalogus alkönyvtárba automatikusan feltelepít egy úgynevezett Irodai Katalógust. Ezt észlelhetjük is, ha a telepítés után az Ablak legördülőmenüből elindítjuk a Katalógustár parancsot. A parancs hatására megjelenő Autodesk Tartalomböngésző ablak azonban felhasználó-specifikus, vagyis az aktuális felhasználó (Current User) számára elérhető Katalógusokat jeleníti meg. A katalógus helyi voltát úgy is ellenőrizhetjük, ha a katalógus képén jobb gombbal kattintva, megjelenítjük annak tulajdonságok paneljét. Itt látható, hogy a katalógus a helyi gépre települt. Vegyük azonban egyúttal észre, hogy a települő Irodai Katalógus olyan, amelynél az Elemek összekapcsolása a munkatérhez való használatkor kapcsoló be van kapcsolva. 3

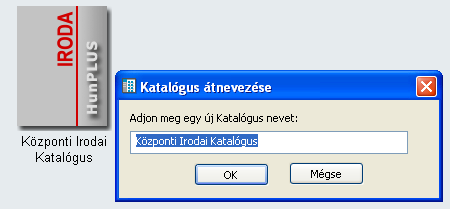

4 1.2 Az Irodai Katalógus megosztása Ilyen telepítés mellett az Irodai Katalógus természetesen nem tudja betölteni azt a szerepét, hogy a benne levő tervezési/dokumentációs könyvtárelemeket az iroda minden dolgozója lássa, módosulásait, bővülését követhesse. Ehhez arra van szükség, hogy ezt a katalógust valaki egy központi kiszolgálón közzétegye, és a többiek a saját gépükön ezt a központi katalógust aktiválják. Mint látni fogjuk, a központi Irodai Katalógus aktiválása még nem jelenti azt, hogy annak elemei az egyes munkahelyek munkatéri Eszközpalettáján is megjelenjenek, frissüljenek. Ehhez - munkahelyenként - további lépésekre van szükség A helyileg telepített katalógus közzététele FIGYELEM! Az alább leírt lépéseket egy irodában csak egyszer, egy munkahelyről kell elvégezni. Célszerű, ha ezt - a saját gépéről - olyan valaki végzi el, aki az irodai CAD munka összehangolásáért egyébként is felel! Kattintsunk az Irodai Katalógus fölött a jobb egérgombbal, és a megjelenő felugrómenüből indítsuk el a HunPLUS Irodai Katalógus közzététele parancsot. A megjelenő párbeszédpanelen kapcsoljuk be az Másolás új helyre rádiógombot. (Azért ne az Áthelyezés opciót használjuk, hogy az indítógépen maradjon meg a HunPLUS Irodai Katalógus eredeti változata.) Nyomjuk meg a panel alján a Tovább gombot. A következő panelen a gombra kattintva adjuk meg a katalógus új helyét a szerveren. Ha korábban - pl. a HunPLUS eredeti tartalmának megosztásához - készítettünk pl. egy CAD Centrum könyvtárat, akkor azon belül célszerű pl. egy Kozponti Irodai Katalogus könyvtárat létrehozni ebből a célból. Ha ilyen könyvtárat nem készítettünk előre, úgy a Katalógus mozgatása panel Új mappa létrehozása parancsával ezt menet közben is megtehetjük. A hely megadása után nyomjuk meg a Tovább gombot. 4

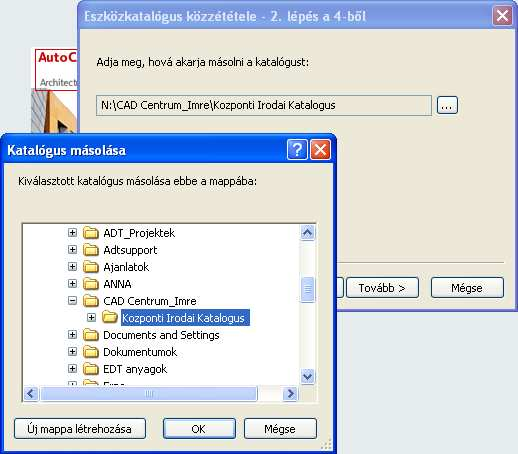

5 A következő panelen kapcsoljuk be az alsó két kapcsolót, felül pedig a gomb segítségével adjunk meg egy könyvtárat, célszerűen egy Tartalom nevű könyvtárat az előbb beállított Kozponti Irodai Katalogus könyvtáron belül. Az így tett beállítások hatására az történik, hogy a helyi gépre telepített Irodai Katalógus másolásakor a program erre a központi helyre másol minden olyan fájlt - tipikusan rajzfájlt - amelyre a kimozgatott paletták eszközei már hivatkoznak. (Alapesetben ez egy HunPLUS Irodai Katalógus_Stílusok.dwg nevű fájl, amely eredetileg a C:\Documents and Settings\All Users\Application Data\Autodesk\ACD-A 2009\hun\Styles\Metric HUN könyvtárba települ a többi HunPLUS stílusrajzzal együtt. A közzétételi program azonban nem csak kimásolja ezt a fájlt, hanem a vonatkozó eszközök hivatkozásait át is köti az új helyen levő fájlra! A Tovább gombra megjelenő következő panelen azt állíthatjuk be, hogy a többi felhasználó az általunk használt útvonalnévvel, hanem egy másik útvonalnévvel érhesse el a közzéteendő katalógustartalmat. Utóbbira akkor lehet szükség, ha a mi gépünkön be van map-pelve a kiszolgáló adott meghajtója/könyvtára, (N:\) de a felhasználók gépén nincs, vagy nem ugyanaz a betűjel van hozzárendelve. Ha a fenti panelen a Katalóguselemek beállítása csak olvashatóra kapcsolót bekapcsoljuk, úgy a közzétett katalógus elemei a felhasználók által nem lesznek felülírhatók, törölhetők. Javasolt beállítás: bekapcsolva. Ha a fenti panelen a Katalóguselemek beállítása, hogy ne frissüljenek... kapcsolót bekapcsoljuk a közzétételkor, úgy - később a munkatérbe húzva - a behúzott paletták/eszközök elveszítik a kapcsolatukat a központi irodai katalógussal, annak módosulásával a munkatéri eszközök nem frissülnek. Javasolt beállítás: kikapcsolva. A Befejezés gombra kattintva megtörténik a katalógus közzététele. Ajánlatos az új, másolt katalógus azonnali átnevezése pl. Központi Irodai Katalógus-ra. 5

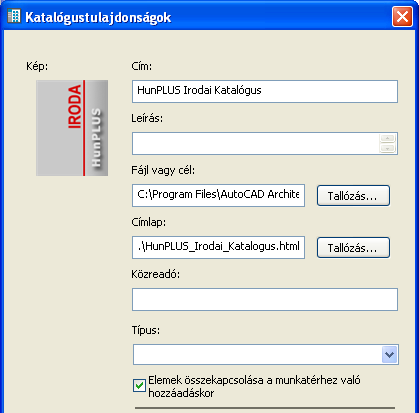

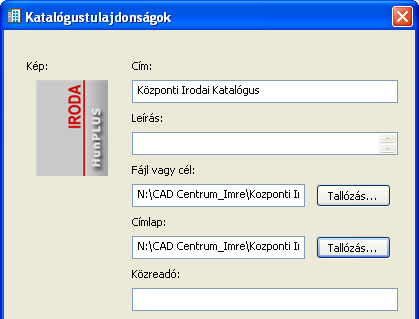

6 1.2.2 A központi Irodai Katalógus aktiválása a többi gépen Ha az előző fejezetben leírt módon már elkészült a Központi Irodai Katalógus, úgy az a többi gépen a következő módokon aktiválható. Minden további gépen egyszerűen aktiválható a Központi Irodai Katalógus úgy, hogy az eredetileg helyileg települt HunPLUS Irodai Katalógust átirányítjuk a központira. Kattintsunk a jobb egérgombbal a HunPLUS Irodai Katalógus borítója felett, és a felugró menüből indítsuk el a Tulajdonságok parancsot. A megjelenő Katalógustulajdonságok panel Fájl vagy cél mezője mellett nyomjuk mag a Tallózás... parancsgombot. A megjelenő fájlkereső panelen - a kiszolgálón, ahol közzétettük - keressük meg és válasszuk ki a központi irodai katalógus IrodaiKatalogus.atc fájlját. A teljesség kedvéért a Címlap mezőben állítsuk be a központi katalógus könyvtárába másolódott HunPLUS_Irodai_Katalogus.html fájlt. Ez fog megjelenni, valahányszor megnyitjuk a katalógust, így ennek átszerkesztésével akár kommunikálhatnak is az irodai munkatársak. 6

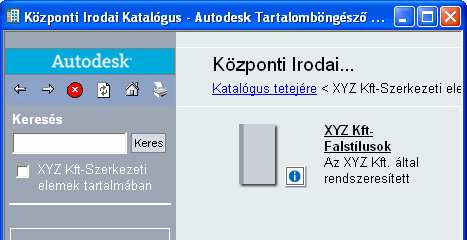

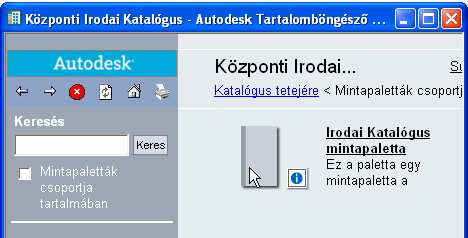

7 1.2.3 Katalóguspaletták beemelése a Munkatéri Eszközpaletta rendszerbe A HunPLUS által telepített - és a fent leírt lépsekkel megosztott - Központi Irodai Katalógusban minta palettacsoportot, azon belül minta palettát, azon belül minta eszközöket találunk a katalógus beüzemelésének segítésére A katalógus elemeinek elérése A katalógus mintaelemeit a következőképpen érhetjük el: Kattintsunk kétszer a Központi Irodai Katalógus borítóképén. A belépéskor először a katalógus címlapja jelenik meg, amely nem más, mint egy HTML fájl. A tényleges tartalom eléréséhez kattintsunk a bal oldali menüsávban a Központi Irodai Katalógus feliratra. A jobb oldalon megjelenik a Mintapaletták csoportja. (Az ACA katalógusrendszerének terminológiája a munkatér palettacsoportjainak megfelelő egységeket Kategóriának nevezi.) Kattintsunk rá kétszer az egérrel, hogy megjelenjenek a benne levő paletták. A Mintapaletták csoportjában valójában csak egy palettát találunk, az Irodai Katalógus mintapalettát. Kattintsunk rá kétszer az egérrel, hogy hozzáférjünk a benne levő eszközökhöz. 7

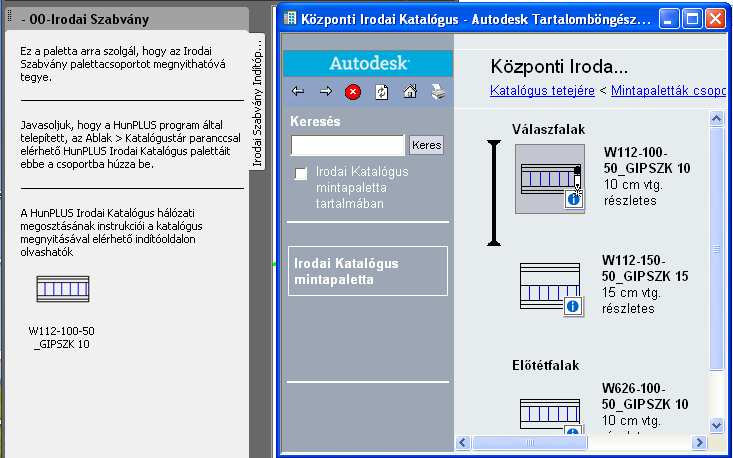

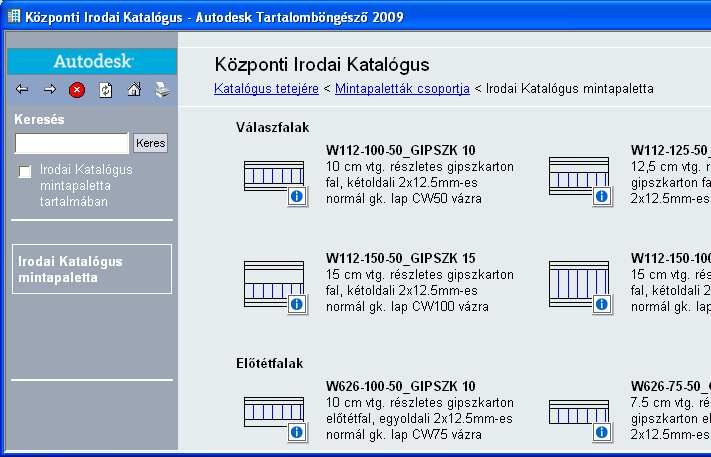

8 A mintapalettán összesen 6 darab gipszkarton fal alaprajzilag részletesen kidolgozott stílus-eszközét találjuk. 8

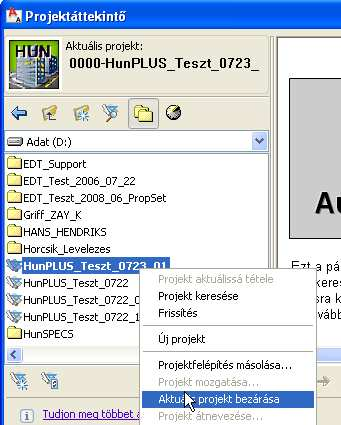

9 Az aktuális projekt bezárása Bármilyen műveletre is készülünk, amely összefügg a Munkatéri eszközpalettákkal, biztosak kell legyünk abban, hogy a módosítás nem csak az aktuális Projektben érvényesül. Ez csak úgy valósítható meg, ha a művelet elvégzése során NINCS AKTUÁLIS PROJEKT! Az ACA 2009 programban két módon érhetjük el, hogy ne legyen aktuális projektünk: A hagyományos módszer szerint indítsuk el a Fájl > Projektáttekintő... parancsot, a megjelenő Projektáttekintő ablak bal oldali listájában válasszuk ki a (kövérrel szedett) aktuális projekt nevét, kattintsunk a jobb egérgombbal, és a felugrómenüből indítsuk el az Aktuális projekt bezárása parancsot. Csak az ACA 2009 programban használható módszer, hogy a Projektnavigátor paletta Projekt fülén rákattintunk az itt bevezetett Aktuális projekt bezárása parancsgombra. FIGYELEM! Ha a fenti kikapcsolást nem végezzük el, az újonnan beemelt paletták PROJEKT-SPECIFIKUSAK lesznek! 9

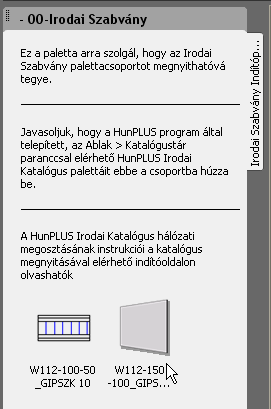

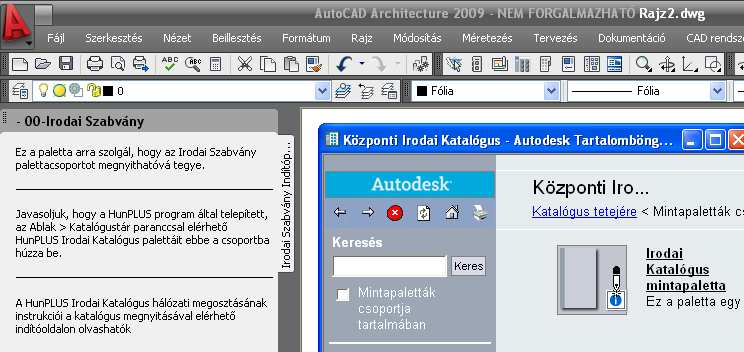

10 Egy komplett Palettacsoport beemelése a felhasználói munkatérbe Egy komplett palettacsoport (esetünkben a Mintapaletták csoportja) munkatérbe emeléséhez álljuk rá ezek megjelenítésére, majd a bal egérgomb nyomva tartásával szívjuk azt a kurzor szemcseppentőjébe (i-drop technika). A bal egérgombot nyomva tartva mozgassuk a szemcseppentőt a Munkatéri eszközpaletták fejlécére, és ott engedjük el a gombot. Beindul a palettacsoport importálása. Az importálás befejezése után kattintsunk a jobb egérgombbal a Munkatéri eszközpaletták fejlécén, és a felugrómenüben keressük meg a beimportált palettacsoport nevét. Ezt választva a munkatéri eszközpalettán megjelenik a csoport, illetve az általa hozott paletták Egy adott paletta beemelése a felhasználói munkatérbe Ha nem egy egész palettacsoportot (kategóriát) csak egy-egy palettát kívánunk beemelni a munkatérbe, úgy azt célszerű egyből abba a palettacsoportba emelni, amelyben a palettát szerepeltetni szeretnénk. Hogy ebből a célból legyen kiinduló palettacsoportunk, a HunPLUS 2009 a munkatéri eszköztárba eleve telepít egy 00-Irodai Szabvány nevű palettacsoportot, és abba egy Irodai Szabvány Indítópaletta nevű palettát. Tegyük aktuálissá ezt a palettacsoportot, a katalógustárban pedig a beemelni kívánt palettát. A bal egérgombot nyomva tartva szívjuk fel a beemelni kívánt palettát a katalógusból, majd az egérgombot nyomva tartva húzzuk azt a Munkatéri eszközpaletták fejlécére. Beindul a paletta importálása. 10

11 Egy adott eszköz (pl. falstílus) beemelése egy munkatéri palettára Előfordulhat, hogy nem is egy egész palettát, csak egy-egy eszközt kívánunk beemelni valamely munkatéri palettára. Ebből a célból tegyünk aktuálissá egy olyan palettát, amely hajlandó új eszközt fogadni. FIGYELEM! A Központi Irodai Katalógus itt leírt telepítési módja mellett az abból származó munkatéri paletták nem lesznek írhatók, vagyis a most leírt közvetlen módon nem helyezhető rájuk új eszköz. Közvetve - a Központi Irodai Katalógus bővítésével - természetesen ezek is bővíthetők. Tegyük aktuálissá a fogadópalettát. A bal egérgombot nyomva tartva szívjuk fel a beemelni kívánt eszközt a katalógusból, majd az egérgombot nyomva tartva húzzuk azt a kívánt palettára. Beindul az eszköz importálása. 11

12 1.3 A központi katalógus és a munkatéri eszközpaletták kapcsolata Ha Központi Irodai Katalógust az itt leírt módon hozzuk létre, és az eszközöket, eszközpalettákat is az itt leírt módon húzzuk be a munkatérbe, úgy a központi katalógus és a munkatéri eszköztár elemei között úgynevezett frissítéses kapcsolat jön létre. FIGYELEM! A paletták, eszközök munkatérbe való importálásakor azoknak nem csak egy hivatkozása jön létre a munkatérben, hanem a szükséges fájlokról, fájlbejegyzésekről effektív másolatok készülnek a megfelelő helyen. A másolatokba azonban beíródik az eredeti forrás elérési helye, így azok - igény és szükség esetén - képesek frissítéssel követni az eredeti példányok módosulásait. Az alábbi két ábra közül a bal oldali egy frissíthető Paletta, a jobb oldali pedig egy frissíthető Eszköz tulajdonságpaneljét jeleníti meg. A bal oldali ábrán látható, hogy egy kapcsoló bekapcsolásával engedélyezhető a paletták automatikus frissítése. Ezt bekapcsolva a program utánanéz a frissítés szükségességének, valahányszor megnyitjuk a palettát. Ez a gyakorlati munkát jelentősen lelassíthatja, úgyhogy célszerű inkább a paranccsal kiváltott, nem automatikus frissítést használni. (Lásd alább.) Egy teljes palettakészlet frissítése Kattintsunk a Munkatéri eszközpaletták fejlécén. Ha az aktuális palettacsoportban több frissíthető paletta van, úgy a felugró menüben megjelenik a Palettakészlet frissítése parancs, melyre kattintva a készlet összes palettája frissül Egy adott paletta frissítése Ha az aktuális palettakészletben csak egy frissíthető paletta van, úgy a felugró menüjében csak a Paletta frissítése parancs jelenik meg, melyre kattintva frissül a paletta. A Paletta frissítése parancsot a frissíthető paletták felugró menüjében is megtaláljuk. Ez úgy jeleníthető meg, hogy a paletta fülén, vagy egy üres helyén kattintunk a jobb egérgombbal. 12

13 1.4 A Központi Irodai Katalógus bővítése Az irodai szabványos elemeket tartalmazó/tároló rajzfájlok javasolt helye A Központi Irodai Katalógus bővítésénél rendkívül fontos, hogy az abban hivatkozott Fal-, Ajtó-, Ablak-, stb. stílusok, Többnézetű blokk definíciók, Blokkok, stb. olyan rajzfájlokban legyenek létrehozva/tárolva, amelyeket kimondottan irodai katalógusok tartalomfájljaként hozunk létre. A HunPLUS 2009 telepítésekor a helyi gépre a C:\Documents and Settings\All Users\Application Data\Autodesk\ACD-A 2009\hun\Styles\Metric HUN könyvtárba bekerül az a HunPLUS Irodai Katalógus_Stílusok.dwg nevű fájl, amelyre a mintapaletta eszközei eredetileg hivatkoznak. Ez a rajzfájl a katalógus közzétételekor automatikusan kimásolódik a központi katalógushelyre - a jelen dokumentáció példájában egy N:\CAD Centrum_Imre\Kozponti Irodai Katalogus\Tartalom könyvtárba. Javasoljuk, hogy vagy ezt a rajzfájlt használjuk az irodában szabványosítandó stílusok, definíciók tárolására, és/vagy e mellé tároljuk el a további tartalomfájlokat Új palettaeszköz készítése a Központi Irodai Katalógus számára FIGYELEM! A most leírt módszerrel nem lehet új palettaeszközt közvetlenül a Központi Irodai Katalógusba (vagy bármely más nem munkatéri, külső katalógusba) készíteni, azt minden esetben egy munkatéri palettán kell előbb elkészíteni. 1. Nyissuk meg azt a rajzot, amelyben az újonnan szabványosítandó elemstílust (pl. falstílust) tárolni akarjuk. 2. Készítsük al az új falstílust, vagy pl. egy munkarajzból emeljünk át egy ilyen stílussal készült falat. 3. Mentsük el a tartalomrajzot. 4. Az alábbi opciók egyikével készítsünk palettaeszközt egy olyan munkatéri palettára, amely megengedi új eszköz beillesztését: a. Rajzoljunk egy darab falat az új stílussal, fogjuk meg a bal egérgombbal, és húzzuk rá a palettára. b. Nyissuk meg az ACA program Stíluskezelőjét, keressük meg ott a kívánt falstílust, és a bal egérgombbal megfogva húzzuk át a nevét a palettára. Mindkét módszer eredményeként ugyanolyan Falstílus eszköz jön létre. (Az eszközt megjelenítő kép finomításával, és az eszköz lehetséges default beillesztési paramétereinek beállításával a jelen dokumentum nem foglalkozik.) 13

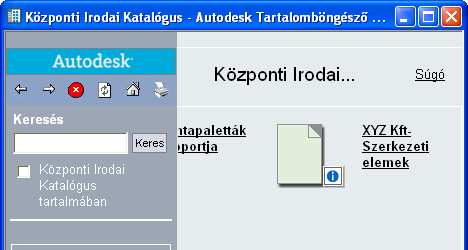

14 1.4.3 Az új Eszköz beillesztése a Központi Irodai Katalógusba A munkatéri palettán elkészült új palettaeszköz kiexportálása - és ezzel a többiekkel való megosztása - az alábbi módon történhet: 1. Nyissuk meg a Központi Irodai Katalógus azon palettáját, amelyre az új eszközt helyezni akarjuk. (Az új Palettacsoportok (kategóriák) és Paletták készítésének módját lásd később.) 2. A munkatéri palettán a bal egérgombbal fogjuk meg a kiexportálni szánt eszközt, és húzzuk át a katalógus palettájára A katalógus bővítése új Kategóriával (lehetséges palettacsoporttal) A Központi Irodai Katalógusban új Kategória - és így leendő új palettacsoport - készítését az Autodesk Tartalomböngésző panel Új kategória hozzáadása gombjával kezdeményezhetünk. 14

15 1.4.5 A katalógus bővítése új Palettával A Központi Irodai Katalógusban új Paletta készítését az Autodesk Tartalomböngésző panel Új paletta hozzáadása gombjával kezdeményezhetünk. FIGYELEM! Az ACA program munkatéri eszköztárának struktúráját követve célszerű a Központi Irodai Katalógust is Kategóriákon (palettacsoportokon) belül létrehozott Palettába szervezni. 15

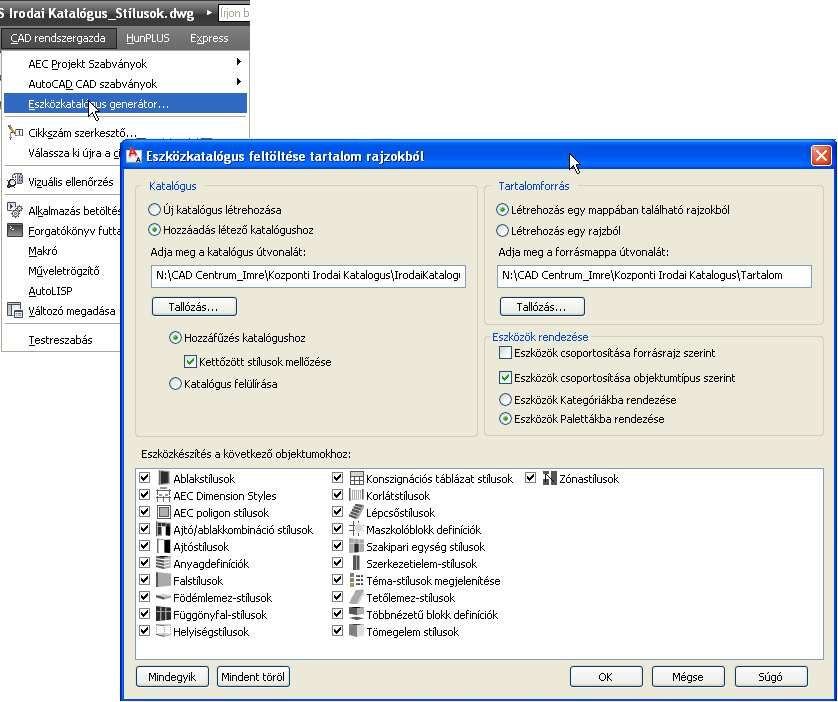

16 1.4.6 A Központi Irodai Katalógus automatikus, kötegelt bővítése Ha pl. a Központi Irodai Katalógus említett Tartalom nevű alkönyvtárában több tartalomrajzunk van, és azokban sok új stílust hoztunk létre, célszerű használni az AutoCAD Architecture program CAD rendszergazda legördülőmenüjében található Eszközkatalógus generátor parancsot, illetve panelt. Ezzel a módszerrel több akár több tíz rajzra hivatkozó több száz eszközt legyárthatunk közvetlenül az irodai katalógusba, a nélkül, hogy előzetesen munkatéri eszközt készítenénk belőlük. 16

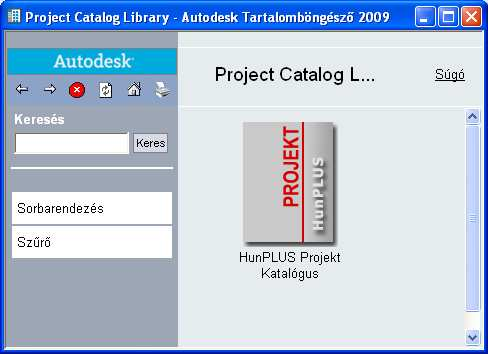

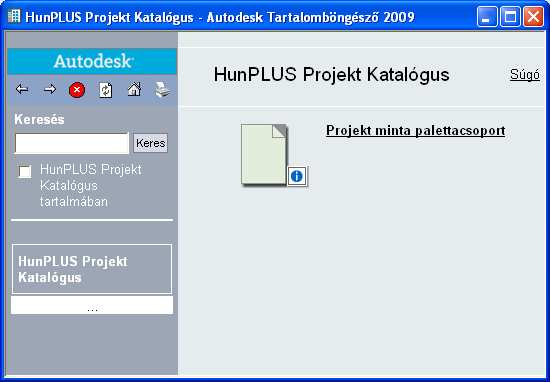

17 2. Projekt Katalógus használatának támogatása 2. Projekt Katalógus használatának támogatása A HunPLUS 2009 sablonprojektje már úgy van beállítva, illetve felkészítve, hogy egy, a projekt résztvevői között megosztott Projektspecifikus Katalógustár használatát eleve támogassa. Ennek egyik jele, hogy ha a HunPLUS 2009 Sablonprojektjéből kiindulva indítunk el egy új Projektet, úgy a Projekt tulajdonságai között a Projekt Eszközpaletta-csoport beállítást Osztott munkatér katalógus beállításban találjuk. Ez a beállítás kell ahhoz, hogy ha a Projektnavigátor panel Projekt fülén alul rákattintunk a Katalógustár parancsikonra, akkor az Autodesk Tartalomböngésző ablak eljuttassa a projekthez csatlakozott felhasználót a HunPLUS Projekt Katalógushoz. Ez a katalógus nagyon hasonlít az előző fejezetben ismertetett HunPLUS Irodai Katalógushoz, azzal a különbséggel, hogy ezt már eleve meg van osztva a projekt résztvevői között, nem kell valamely gépről közzétenni, illetve a többiről aktiválni. 17

18 2. Projekt Katalógus használatának támogatása Az eleve megosztott voltát jól mutatja a katalógus Tulajdonságok panelje, ahol látszik, hogy a katalógus a Projekt számára kijelölt (tipikusan a kiszolgálón levő) könyvtárban jön létre. Minden ACA projekten belül található egy Standards, azon belül egy ToolCatalogs nevű alkönyvtár. Ezen belül készül el a projektek katalógusa, illetve a HunPLUS Sablonprojekt a Standards könyvtáron belül egy Tartalom nevű alkönyvtárat is létrehoz, ide másolva be egy HunPLUS_ProjektStílusok.dwg fájlt, amely a mintapaletta eszközeit tartalmazza, illetve amelyet a HunPLUS a katalógus bővítésére is ajánl. A HunPLUS Projektkatalógus is tartalmaz egy minta palettacsoportot, azon belül egy mintapalettát, négy ablakstílussal. A Projekt Katalógus eszközeit illetve palettáit ugyanúgy behúzhatjuk a munkatérbe, mint a Központi Irodai Katalógus elemeit. A kettő között a különbség csak annyi lesz, hogy a Projekt Katalógusból behúzott palettaeszközök, paletták csak akkor jelennek meg a munkatéri eszköztárban, ha (ismét) az adott Projekthez kapcsolódunk. Így különböző Projektek esetében más és más munkatéri eszközöket látunk. 18
