COMBIESTER TOKOZATOK, FOGYASZTÁSMÉRÕ SZEKRÉNYEK és BERENDEZÉSEK

Átírás

1 COMBIESTER TOKOZATOK, FOGYASZTÁSMÉRÕ SZEKRÉNYEK és BERENDEZÉSEK

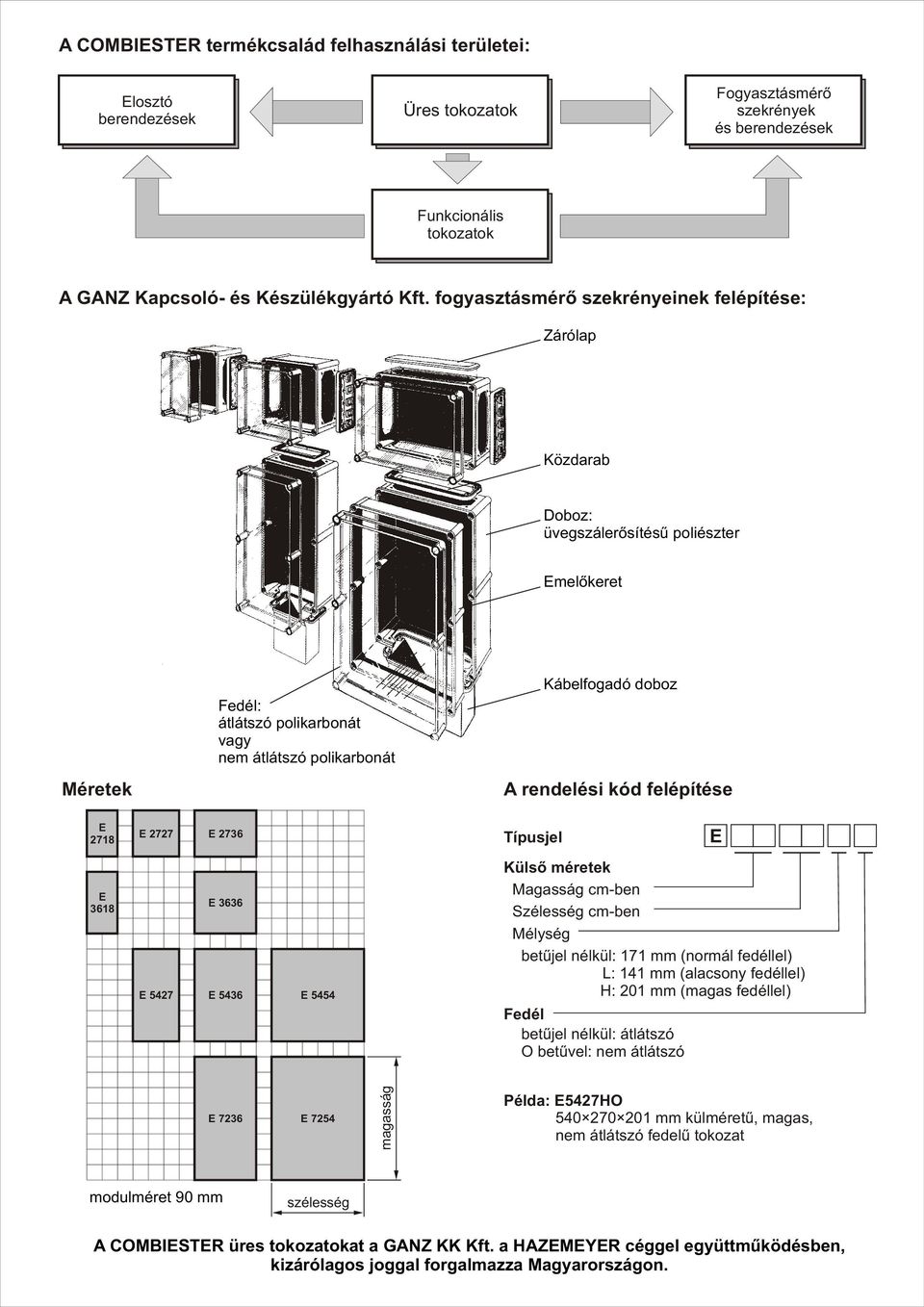

2 A COMBIESTER termékcsalád felhasználási területei: Elosztó berendezések Üres tokozatok Fogyasztásmérõ szekrények és berendezések Funkcionális tokozatok A GANZ Kapcsoló és Készülékgyártó Kft. fogyasztásmérõ szekrényeinek felépítése: Zárólap Közdarab Doboz: üvegszálerõsítésû poliészter Emelõkeret Méretek Fedél: átlátszó polikarbonát vagy nem átlátszó polikarbonát Kábelfogadó doboz A rendelési kód felépítése E 2718 E 3618 E 2727 E 2736 E 5427 E 3636 E 5436 E 5454 jel Külsõ méretek Magasság cmben Szélesség cmben Mélység betûjel nélkül: 171 mm (normál fedéllel) L: 141 mm (alacsony fedéllel) H: 201 mm (magas fedéllel) Fedél betûjel nélkül: átlátszó O betûvel: nem átlátszó E E 7236 E 7254 magasság Példa: E5427HO mm külméretû, magas, nem átlátszó fedelû tokozat modulméret 90 mm szélesség A COMBIESTER üres tokozatokat a GANZ KK Kft. a HAZEMEYER céggel együttmûködésben, kizárólagos joggal forgalmazza Magyarországon.

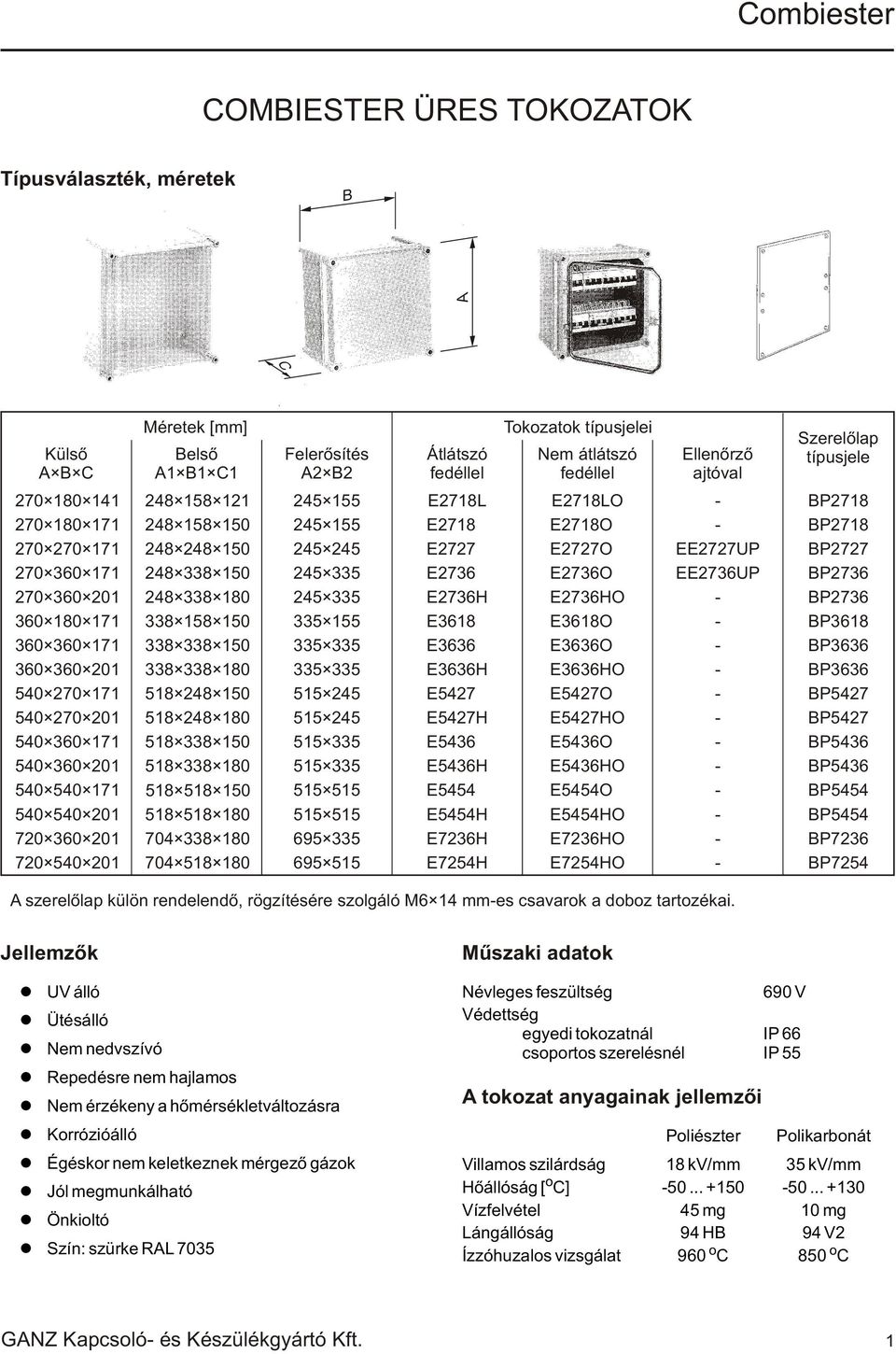

3 C Combiester COMBIESTER ÜRES TOKOZATOK választék, méretek B A Külsõ A B C Méretek [mm] Belsõ A1 B1 C Felerõsítés A2 B2 Átlátszó fedéllel Tokozatok típusjelei Nem átlátszó fedéllel Ellenõrzõ ajtóval Szerelõlap típusjele E2718L E2718LO BP E2718 E2718O BP E2727 E2727O EE2727UP BP E2736 E2736O EE2736UP BP E2736H E2736HO BP E3618 E3618O BP E3636 E3636O BP E3636H E3636HO BP E5427 E5427O BP E5427H E5427HO BP E5436 E5436O BP E5436H E5436HO BP E5454 E5454O BP E5454H E5454HO BP E7236H E7236HO BP E7254H E7254HO BP7254 A szerelõlap külön rendelendõ, rögzítésére szolgáló M6 14 mmes csavarok a doboz tartozékai. Jellemzõk UV álló Ütésálló Nem nedvszívó Repedésre nem hajlamos Nem érzékeny a hõmérsékletváltozásra Korrózióálló Égéskor nem keletkeznek mérgezõ gázok Jól megmunkálható Önkioltó Szín: szürke RAL 7035 Mûszaki adatok Névleges feszültség 690 V Védettség egyedi tokozatnál IP 66 csoportos szerelésnél IP 55 A tokozat anyagainak jellemzõi Poliészter Polikarbonát Villamos szilárdság 18 kv/mm 35 kv/mm Hõállóság [ oc] Vízfelvétel 45 mg 10 mg Lángállóság 94 HB 94 V2 Ízzóhuzalos vizsgálat 960 oc 850 oc GANZ Kapcsoló és Készülékgyártó Kft. 1

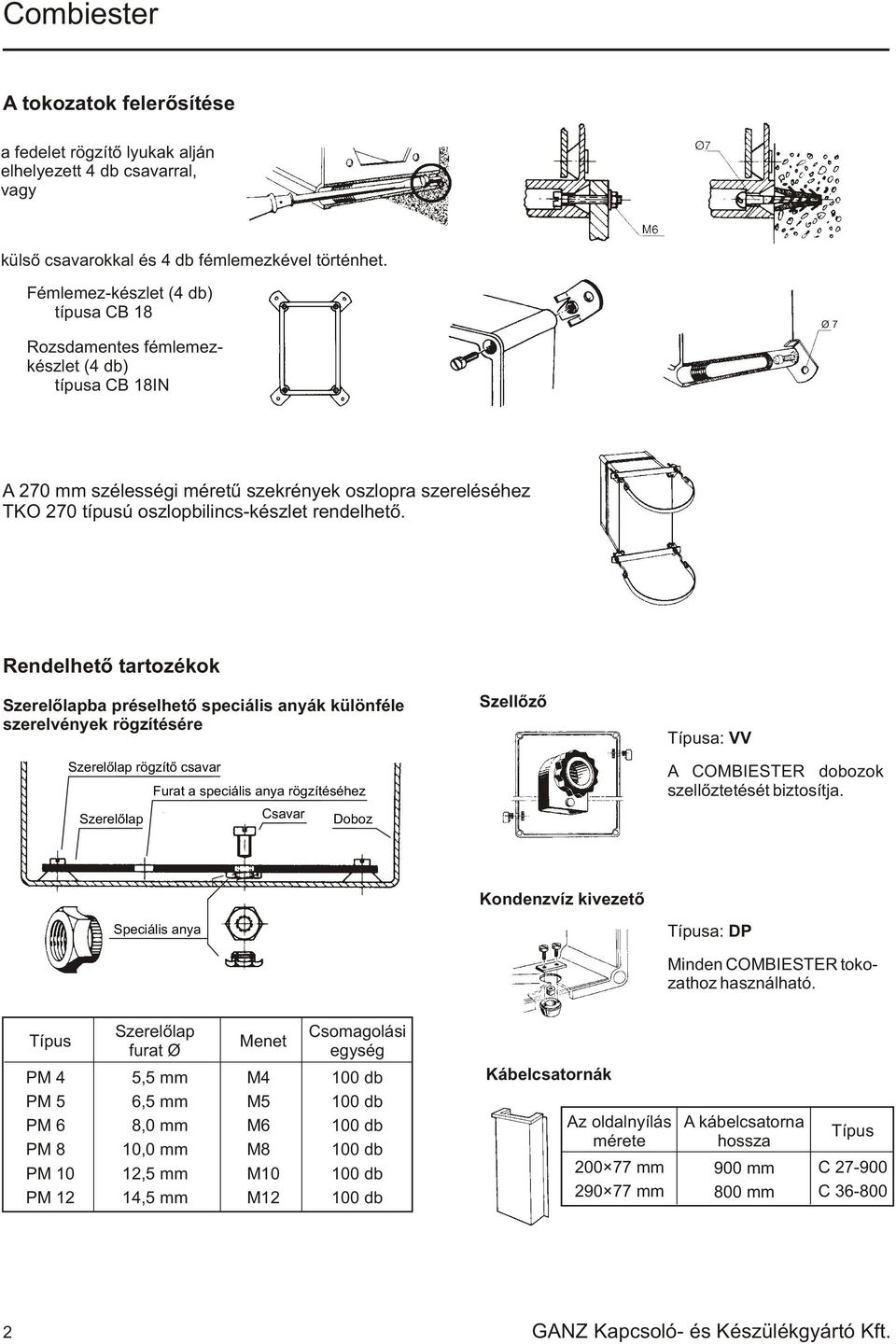

4 Combiester A tokozatok felerõsítése a fedelet rögzítõ lyukak alján elhelyezett 4 db csavarral, vagy külsõ csavarokkal és 4 db fémlemezkével történhet. Fémlemezkészlet (4 db) típusa CB 18 Rozsdamentes fémlemezkészlet (4 db) típusa CB 18IN Ø 7 A 270 mm szélességi méretû szekrények oszlopra szereléséhez TKO 270 típusú oszlopbilincskészlet rendelhetõ. Rendelhetõ tartozékok Szerelõlapba préselhetõ speciális anyák különféle szerelvények rögzítésére Szerelõlap rögzítõ csavar Szerelõlap Furat a speciális anya rögzítéséhez Csavar Doboz Szellõzõ a: VV A COMBIESTER dobozok szellõztetését biztosítja. Speciális anya Kondenzvíz kivezetõ a: DP Minden COMBIESTER tokozathoz használható. Szerelõlap furat Ø Menet Csomagolási egység PM 4 PM 5 PM 6 PM 8 PM 10 PM 12 5,5 mm 6,5 mm 8,0 mm 10,0 mm 12,5 mm 14,5 mm M4 M5 M6 M8 M10 M db 100 db 100 db 100 db 100 db 100 db Kábelcsatornák Az oldalnyílás mérete mm mm A kábelcsatorna hossza 900 mm C mm C GANZ Kapcsoló és Készülékgyártó Kft.

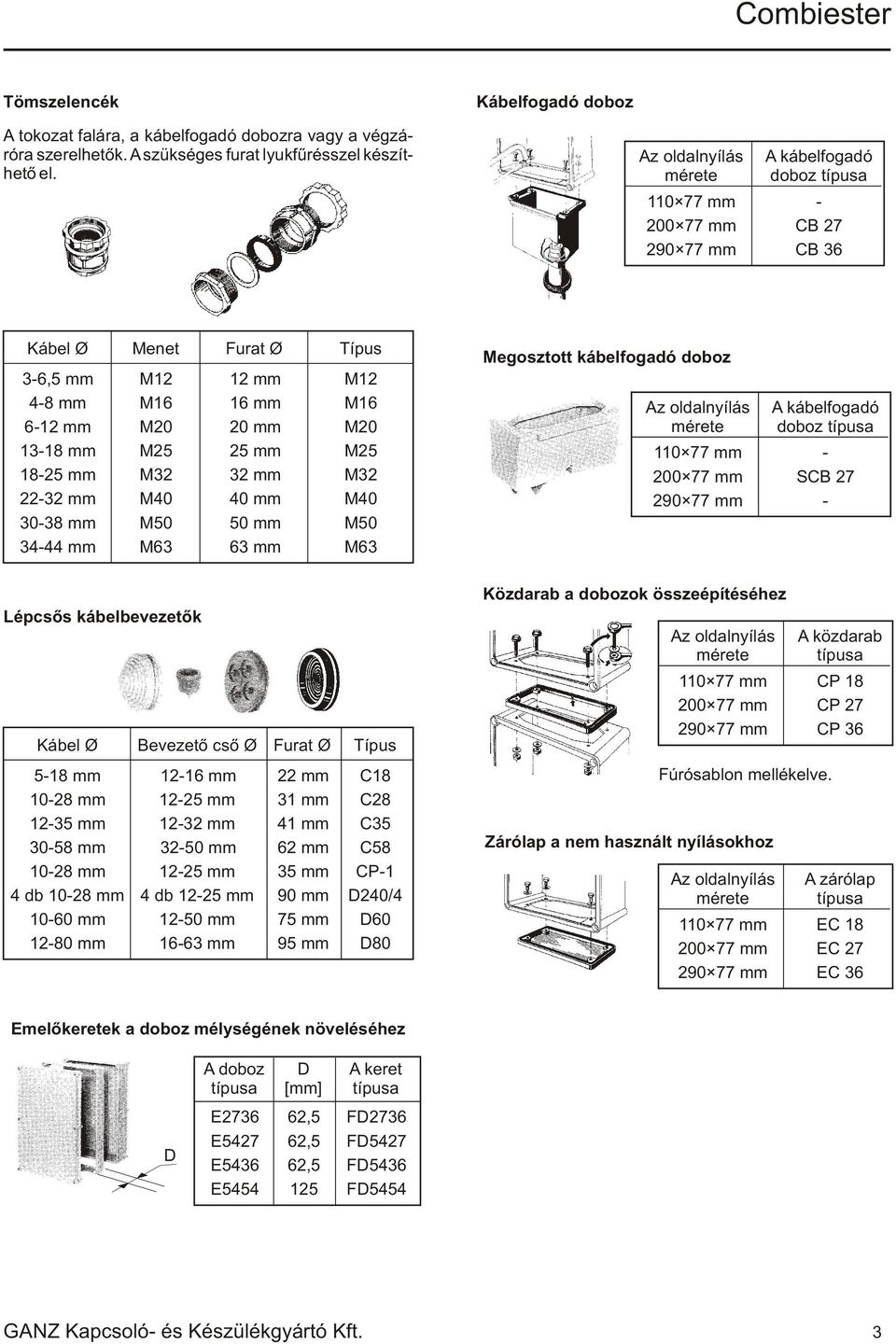

5 Combiester Tömszelencék Kábelfogadó doboz A tokozat falára, a kábelfogadó dobozra vagy a végzáróra szerelhetõk. A szükséges furat lyukfûrésszel készíthetõ el. Az oldalnyílás mérete A kábelfogadó doboz típusa mm mm mm CB 27 CB 36 Kábel Ø Menet Furat Ø Megosztott kábelfogadó doboz 36,5 mm 48 mm 612 mm 1318 mm 1825 mm 2232 mm 3038 mm 3444 mm M12 M16 M20 M25 M32 M40 M50 M63 12 mm 16 mm 20 mm 25 mm 32 mm 40 mm 50 mm 63 mm M12 M16 M20 M25 M32 M40 M50 M63 Az oldalnyílás mérete A kábelfogadó doboz típusa mm mm mm SCB 27 Közdarab a dobozok összeépítéséhez Lépcsõs kábelbevezetõk Az oldalnyílás mérete A közdarab típusa mm CP 18 Kábel Ø Bevezetõ csõ Ø Furat Ø mm mm CP 27 CP mm 1028 mm 1235 mm 3058 mm 1028 mm 4 db 1028 mm 1060 mm 1280 mm 1216 mm 22 mm 1225 mm 1232 mm 3250 mm 1225 mm 4 db 1225 mm 1250 mm 1663 mm 31 mm 41 mm 62 mm 35 mm 90 mm 75 mm 95 mm C18 C28 C35 C58 CP1 D240/4 D60 D80 Fúrósablon mellékelve. Zárólap a nem használt nyílásokhoz Az oldalnyílás mérete A zárólap típusa mm EC mm mm EC 27 EC 36 Emelõkeretek a doboz mélységének növeléséhez A doboz típusa D [mm] A keret típusa D E ,5 FD2736 E ,5 FD5427 E ,5 FD5436 E FD5454 GANZ Kapcsoló és Készülékgyártó Kft. 3

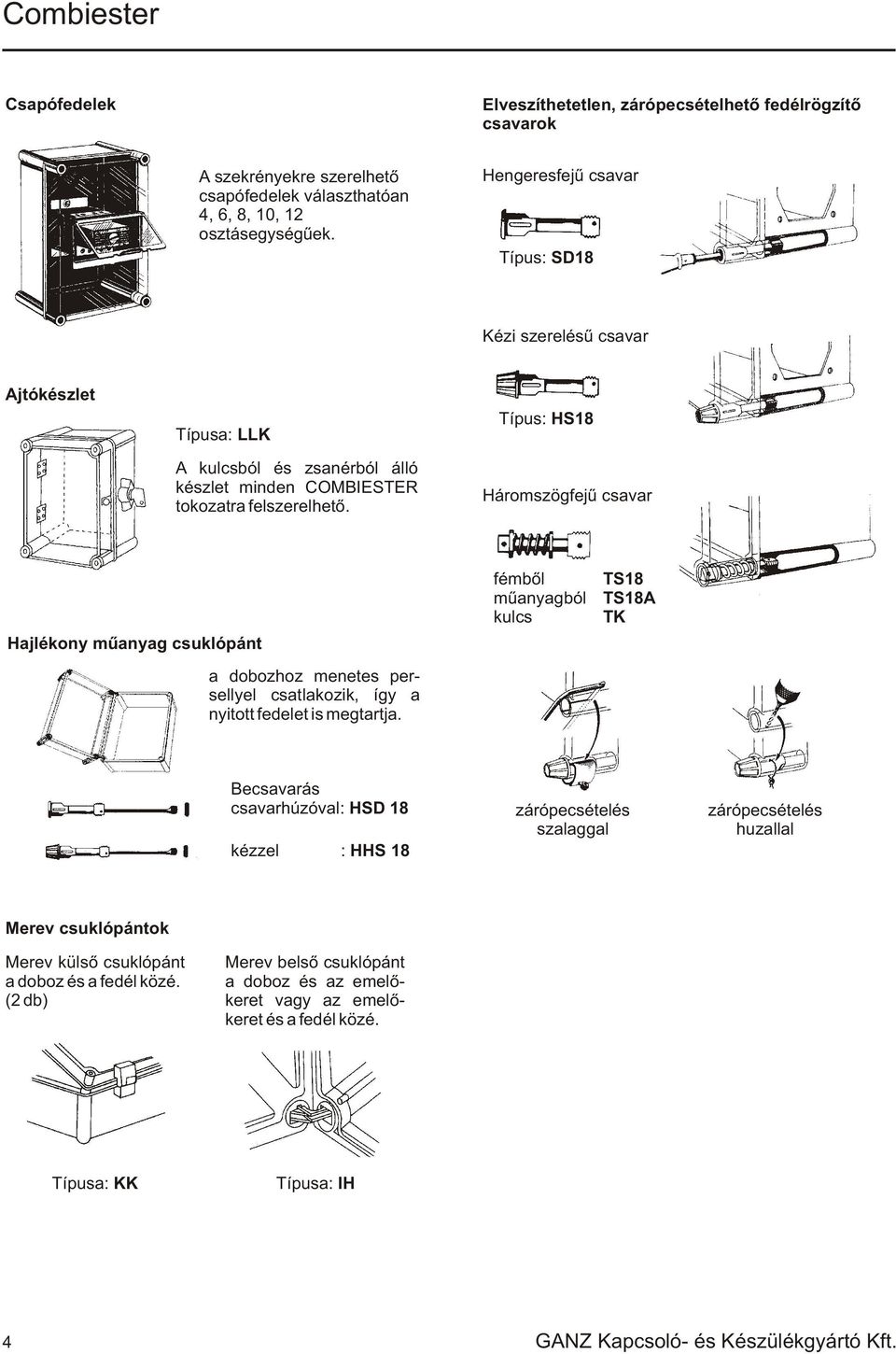

6 Combiester Csapófedelek Elveszíthetetlen, zárópecsételhetõ fedélrögzítõ csavarok A szekrényekre szerelhetõ csapófedelek választhatóan 4, 6, 8, 10, 12 osztásegységûek. Hengeresfejû csavar : SD18 Kézi szerelésû csavar Ajtókészlet a: LLK A kulcsból és zsanérból álló készlet minden COMBIESTER tokozatra felszerelhetõ. : HS18 Háromszögfejû csavar Hajlékony mûanyag csuklópánt a dobozhoz menetes persellyel csatlakozik, így a nyitott fedelet is megtartja. fémbõl mûanyagból kulcs TS18 TS18A TK Becsavarás csavarhúzóval: HSD 18 kézzel : HHS 18 zárópecsételés szalaggal zárópecsételés huzallal Merev csuklópántok Merev külsõ csuklópánt a doboz és a fedél közé. (2 db) Merev belsõ csuklópánt a doboz és az emelõkeret vagy az emelõkeret és a fedél közé. a: KK a: IH 4 GANZ Kapcsoló és Készülékgyártó Kft.

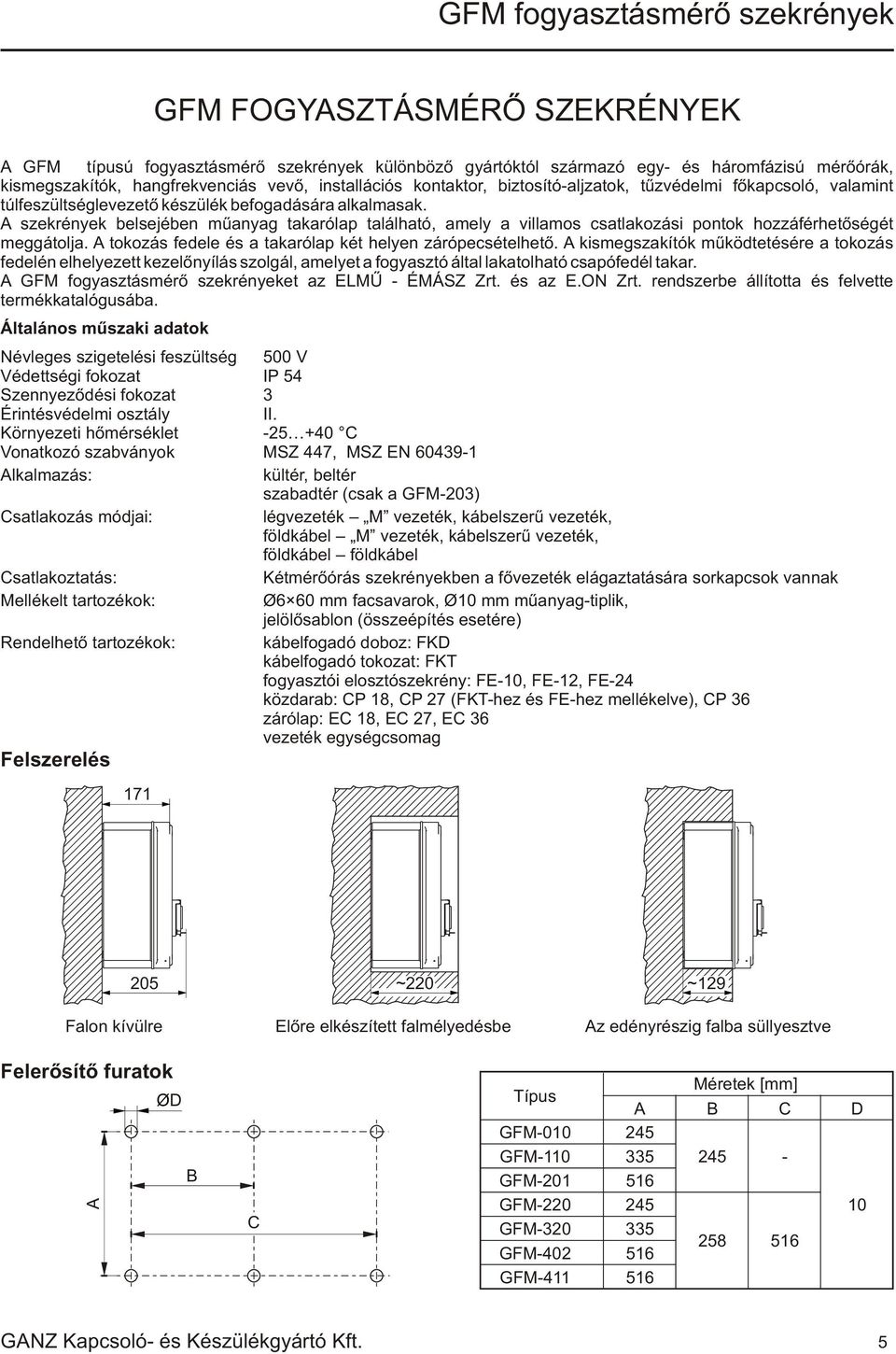

7 GFM fogyasztásmérõ szekrények GFM FOGYASZTÁSMÉRÕ SZEKRÉNYEK A GFM típusú fogyasztásmérõ szekrények különbözõ gyártóktól származó egy és háromfázisú mérõórák, kismegszakítók, hangfrekvenciás vevõ, installációs kontaktor, biztosítóaljzatok, tûzvédelmi fõkapcsoló, valamint túlfeszültséglevezetõ készülék befogadására alkalmasak. A szekrények belsejében mûanyag takarólap található, amely a villamos csatlakozási pontok hozzáférhetõségét meggátolja. A tokozás fedele és a takarólap két helyen zárópecsételhetõ. A kismegszakítók mûködtetésére a tokozás fedelén elhelyezett kezelõnyílás szolgál, amelyet a fogyasztó által lakatolható csapófedél takar. A GFM fogyasztásmérõ szekrényeket az ELMÛ ÉMÁSZ Zrt. és az E.ON Zrt. rendszerbe állította és felvette termékkatalógusába. Általános mûszaki adatok Névleges szigetelési feszültség 500 V Védettségi fokozat IP 54 Szennyezõdési fokozat 3 Érintésvédelmi osztály II. Környezeti hõmérséklet C Vonatkozó szabványok MSZ 447, MSZ EN Alkalmazás: kültér, beltér szabadtér (csak a GFM203) Csatlakozás módjai: légvezeték M vezeték, kábelszerû vezeték, földkábel M vezeték, kábelszerû vezeték, földkábel földkábel Csatlakoztatás: Kétmérõórás szekrényekben a fõvezeték elágaztatására sorkapcsok vannak Mellékelt tartozékok: Ø6 60 mm facsavarok, Ø10 mm mûanyagtiplik, jelölõsablon (összeépítés esetére) Rendelhetõ tartozékok: kábelfogadó doboz: FKD kábelfogadó tokozat: FKT fogyasztói elosztószekrény: FE10, FE12, FE24 közdarab: CP 18, CP 27 (FKThez és FEhez mellékelve), CP 36 zárólap: EC 18, EC 27, EC 36 vezeték egységcsomag Felszerelés ~220 ~129 Falon kívülre Elõre elkészített falmélyedésbe Az edényrészig falba süllyesztve Felerõsítõ furatok ØD B A C GFM010 GFM110 GFM201 GFM220 GFM320 GFM402 GFM411 A Méretek [mm] B C D GANZ Kapcsoló és Készülékgyártó Kft. 5

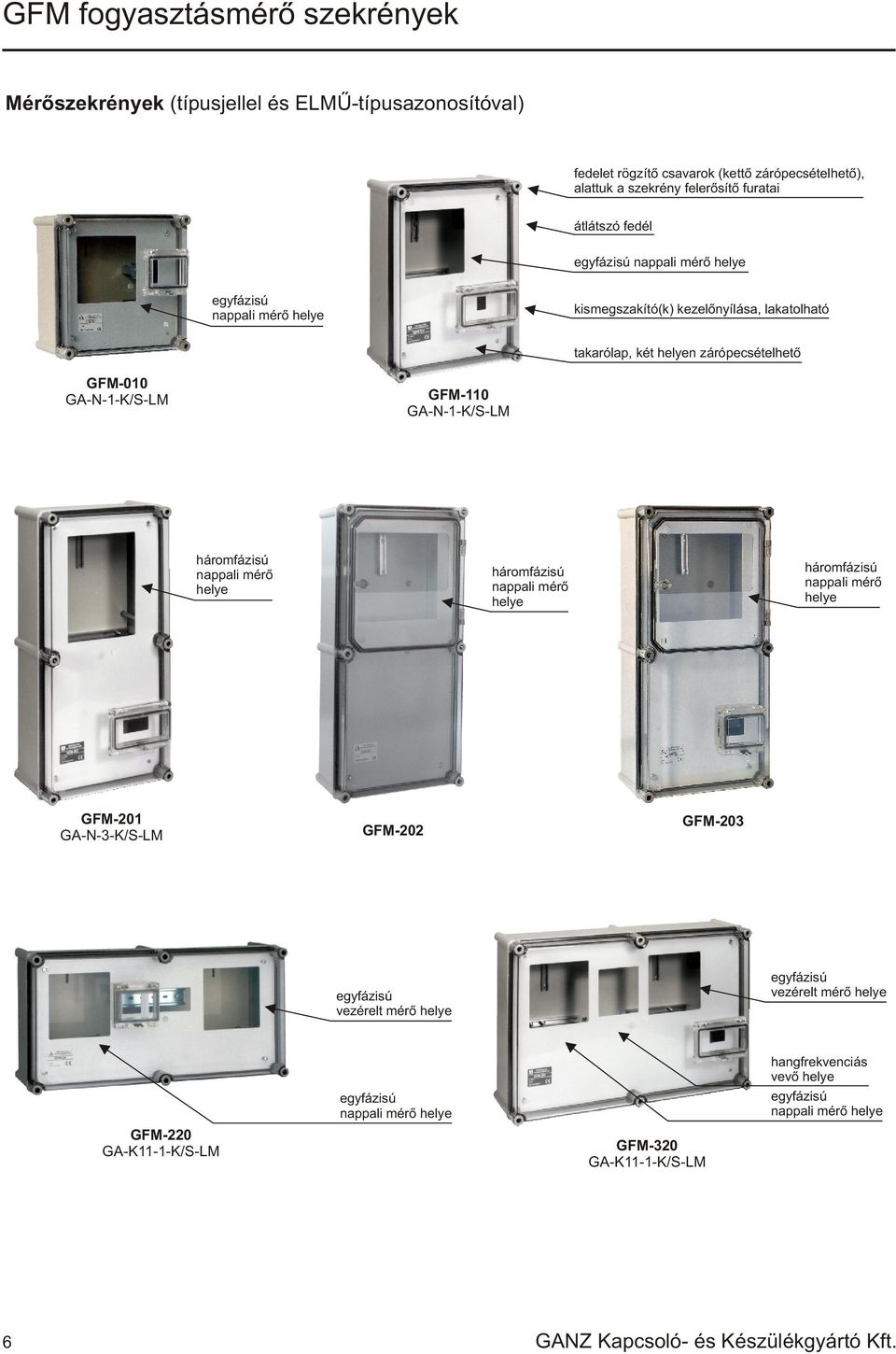

8 GFM fogyasztásmérõ szekrények Mérõszekrények (típusjellel és ELMÛtípusazonosítóval) fedelet rögzítõ csavarok (kettõ zárópecsételhetõ), alattuk a szekrény felerõsítõ furatai átlátszó fedél egyfázisú nappali mérõ helye egyfázisú nappali mérõ helye kismegszakító(k) kezelõnyílása, lakatolható takarólap, két helyen zárópecsételhetõ GFM010 GAN1K/SLM GFM110 GAN1K/SLM háromfázisú nappali mérõ helye háromfázisú nappali mérõ helye háromfázisú nappali mérõ helye GFM201 GAN3K/SLM GFM202 GFM203 egyfázisú vezérelt mérõ helye egyfázisú vezérelt mérõ helye GFM220 GAK111K/SLM egyfázisú nappali mérõ helye GFM320 GAK111K/SLM hangfrekvenciás vevõ helye egyfázisú nappali mérõ helye 6 GANZ Kapcsoló és Készülékgyártó Kft.

9 GFM fogyasztásmérõ szekrények háromfázisú vezérelt mérõ helye hangfrekvenciás vevõ helye háromfázisú nappali mérõ helye GFM402 GAK333K/SLM egyfázisú vezérelt mérõ helye hangfrekvenciás vevõ helye háromfázisú nappali mérõ helye GFM411 GAK313K/SLM GFM010 GFM110 GFM201 GFM201u GFM220 GFM320 GFM402 GFM411 Beépíthetõ készülékek egyfázisú mérõ háromfázisú mérõ kismegszakító HF vevõ mágneskapcsoló vagy 1 1 vagy Külméretek [mm] GFM202 GFM203 Rendeltetés áramváltós méréshez közvetlen méréshez Mérõtípus elektronikus elektronikus Leolvasó ablak nyitható nyitható Belsõ rögzítés TS 35 sín TS 35 sín Külméretek [mm] GANZ Kapcsoló és Készülékgyártó Kft. 7

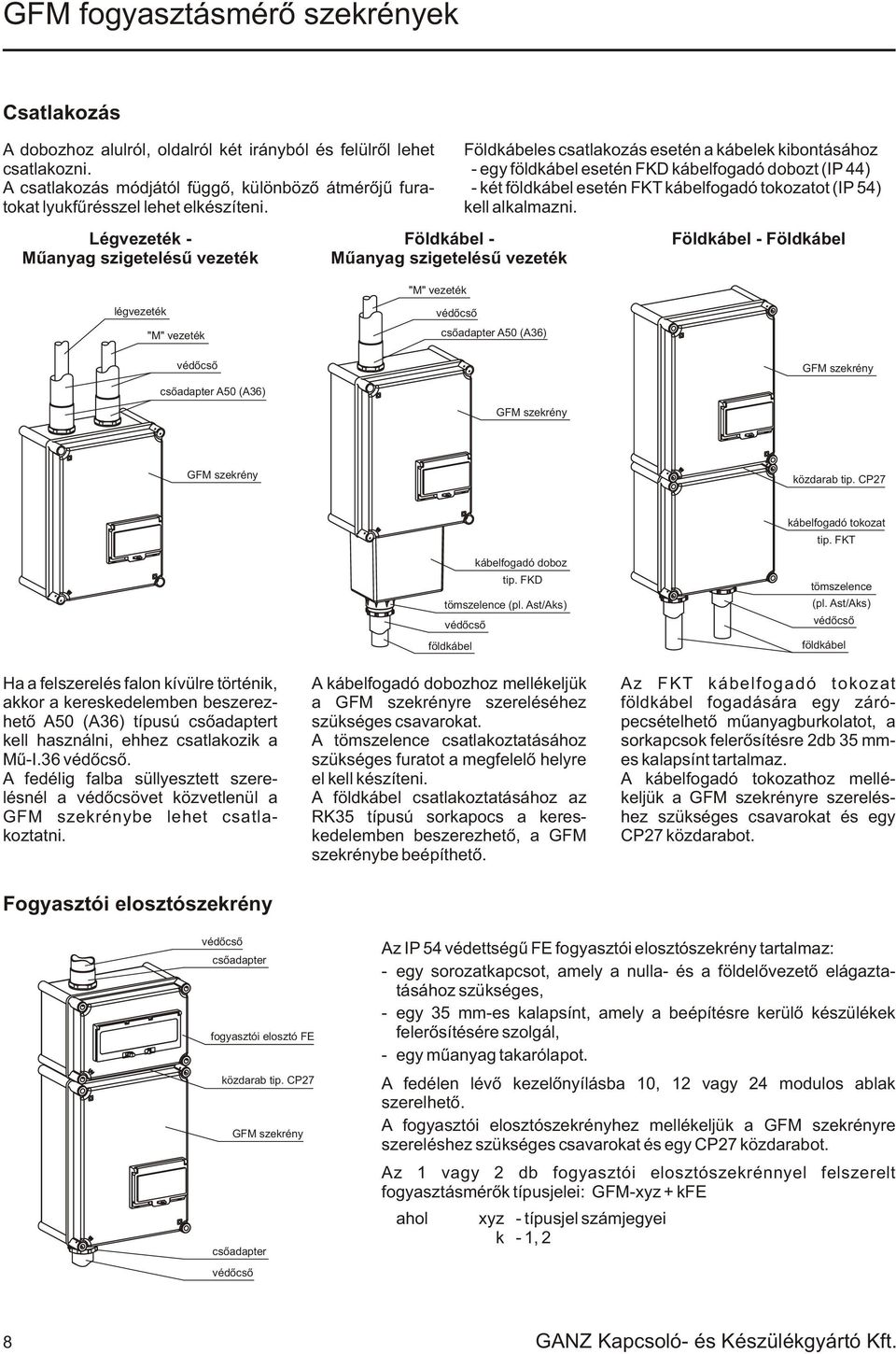

10 GFM fogyasztásmérõ szekrények Csatlakozás A dobozhoz alulról, oldalról két irányból és felülrõl lehet csatlakozni. A csatlakozás módjától függõ, különbözõ átmérõjû furatokat lyukfûrésszel lehet elkészíteni. Földkábeles csatlakozás esetén a kábelek kibontásához egy földkábel esetén FKD kábelfogadó dobozt (IP 44) két földkábel esetén FKT kábelfogadó tokozatot (IP 54) kell alkalmazni. Légvezeték Mûanyag szigetelésû vezeték légvezeték "M" vezeték Földkábel Mûanyag szigetelésû vezeték "M" vezeték védõcsõ csõadapter A50 (A36) Földkábel Földkábel védõcsõ csõadapter A50 (A36) GFM szekrény GFM szekrény GFM szekrény közdarab tip. CP27 kábelfogadó doboz tip. FKD tömszelence (pl. Ast/Aks) védõcsõ földkábel kábelfogadó tokozat tip. FKT tömszelence (pl. Ast/Aks) védõcsõ földkábel Ha a felszerelés falon kívülre történik, akkor a kereskedelemben beszerezhetõ A50 (A36) típusú csõadaptert kell használni, ehhez csatlakozik a MûI.36 védõcsõ. A fedélig falba süllyesztett szerelésnél a védõcsövet közvetlenül a GFM szekrénybe lehet csatlakoztatni. A kábelfogadó dobozhoz mellékeljük a GFM szekrényre szereléséhez szükséges csavarokat. A tömszelence csatlakoztatásához szükséges furatot a megfelelõ helyre el kell készíteni. A földkábel csatlakoztatásához az RK35 típusú sorkapocs a kereskedelemben beszerezhetõ, a GFM szekrénybe beépíthetõ. Az FKT kábelfogadó tokozat földkábel fogadására egy zárópecsételhetõ mûanyagburkolatot, a sorkapcsok felerõsítésre 2db 35 mmes kalapsínt tartalmaz. A kábelfogadó tokozathoz mellékeljük a GFM szekrényre szereléshez szükséges csavarokat és egy CP27 közdarabot. Fogyasztói elosztószekrény védõcsõ csõadapter fogyasztói elosztó FE közdarab tip. CP27 GFM szekrény csõadapter védõcsõ Az IP 54 védettségû FE fogyasztói elosztószekrény tartalmaz: egy sorozatkapcsot, amely a nulla és a földelõvezetõ elágaztatásához szükséges, egy 35 mmes kalapsínt, amely a beépítésre kerülõ készülékek felerõsítésére szolgál, egy mûanyag takarólapot. A fedélen lévõ kezelõnyílásba 10, 12 vagy 24 modulos ablak szerelhetõ. A fogyasztói elosztószekrényhez mellékeljük a GFM szekrényre szereléshez szükséges csavarokat és egy CP27 közdarabot. Az 1 vagy 2 db fogyasztói elosztószekrénnyel felszerelt fogyasztásmérõk típusjelei: GFMxyz + kfe ahol xyz típusjel számjegyei k 1, 2 8 GANZ Kapcsoló és Készülékgyártó Kft.

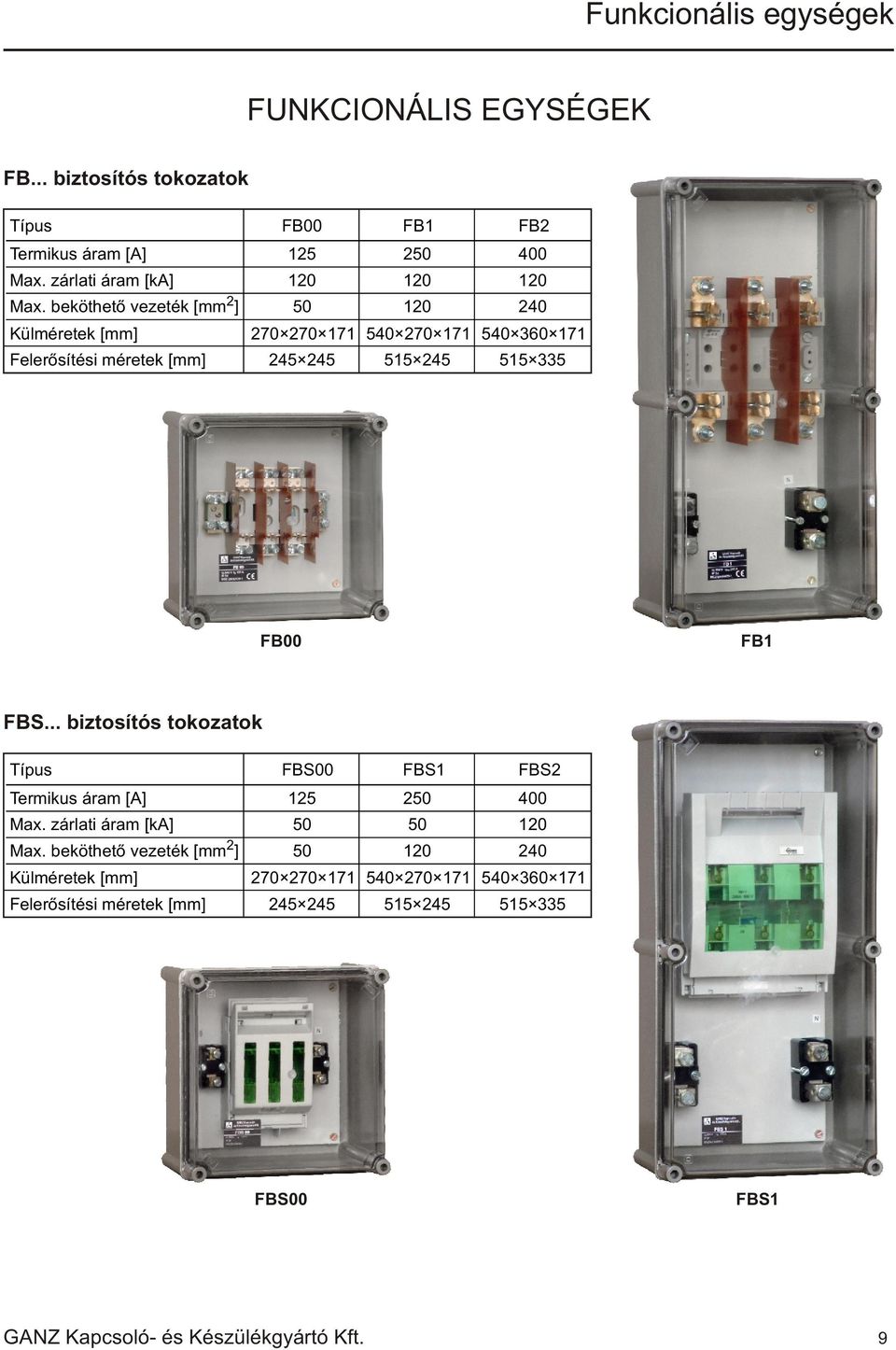

11 Funkcionális egységek FUNKCIONÁLIS EGYSÉGEK FB... biztosítós tokozatok FB00 FB1 FB2 Termikus áram [A] Max. zárlati áram [ka] Max. beköthetõ vezeték [mm 2] Külméretek [mm] Felerõsítési méretek [mm] FB00 FB1 FBS... biztosítós tokozatok FBS00 FBS1 FBS2 Termikus áram [A] Max. zárlati áram [ka] Max. beköthetõ vezeték [mm 2] Külméretek [mm] Felerõsítési méretek [mm] FBS00 FBS1 GANZ Kapcsoló és Készülékgyártó Kft. 9

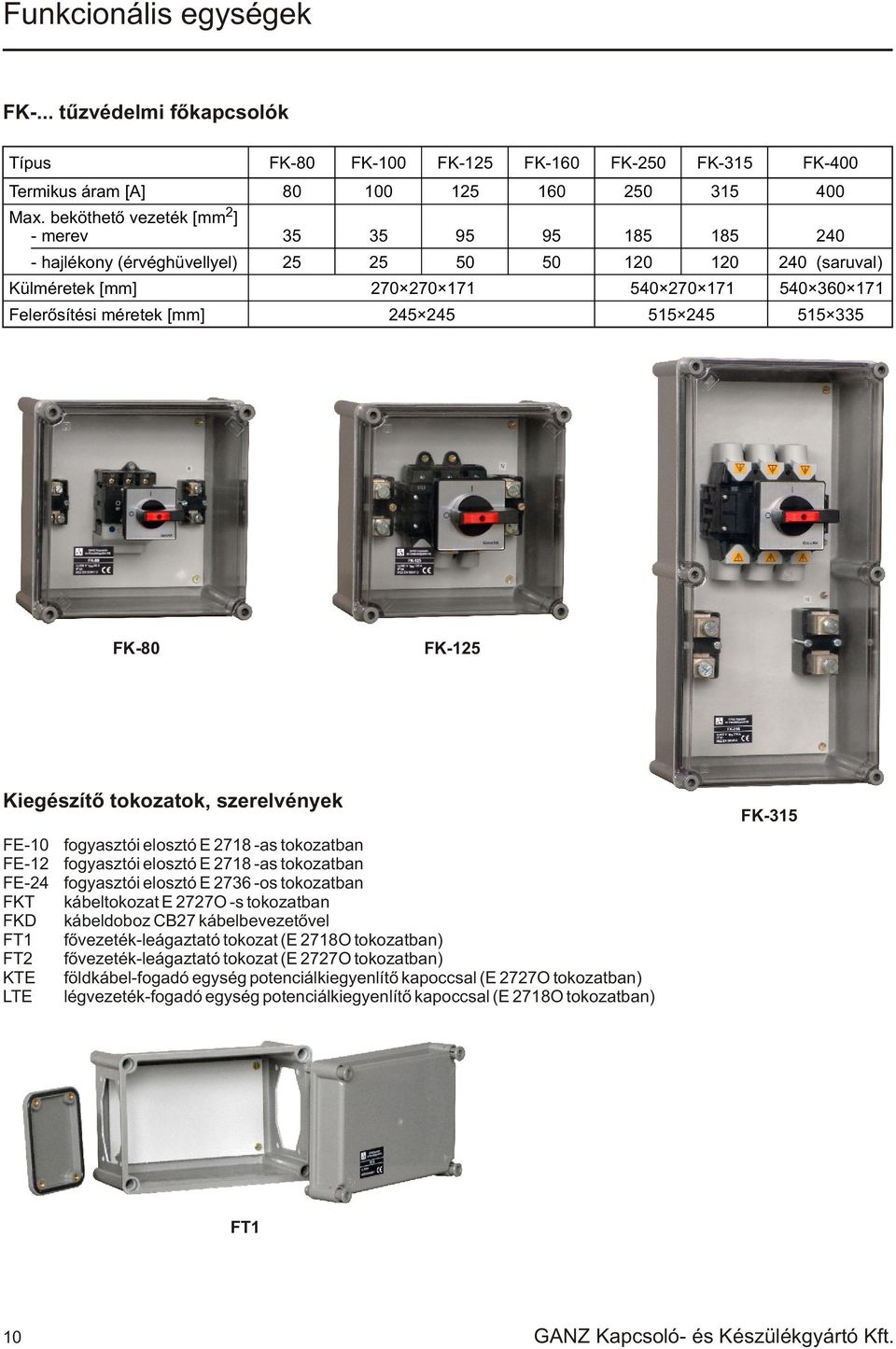

12 Funkcionális egységek FK... tûzvédelmi fõkapcsolók FK80 FK100 FK125 FK160 FK250 FK315 FK400 Termikus áram [A] Max. beköthetõ vezeték [mm 2] merev hajlékony (érvéghüvellyel) (saruval) Külméretek [mm] Felerõsítési méretek [mm] FK80 FK125 Kiegészítõ tokozatok, szerelvények FE10 fogyasztói elosztó E 2718 as tokozatban FE12 fogyasztói elosztó E 2718 as tokozatban FE24 fogyasztói elosztó E 2736 os tokozatban FKT kábeltokozat E 2727O s tokozatban FKD kábeldoboz CB27 kábelbevezetõvel FT1 fõvezetékleágaztató tokozat (E 2718O tokozatban) FT2 fõvezetékleágaztató tokozat (E 2727O tokozatban) KTE földkábelfogadó egység potenciálkiegyenlítõ kapoccsal (E 2727O tokozatban) LTE légvezetékfogadó egység potenciálkiegyenlítõ kapoccsal (E 2718O tokozatban) FK315 FT1 10 GANZ Kapcsoló és Készülékgyártó Kft.

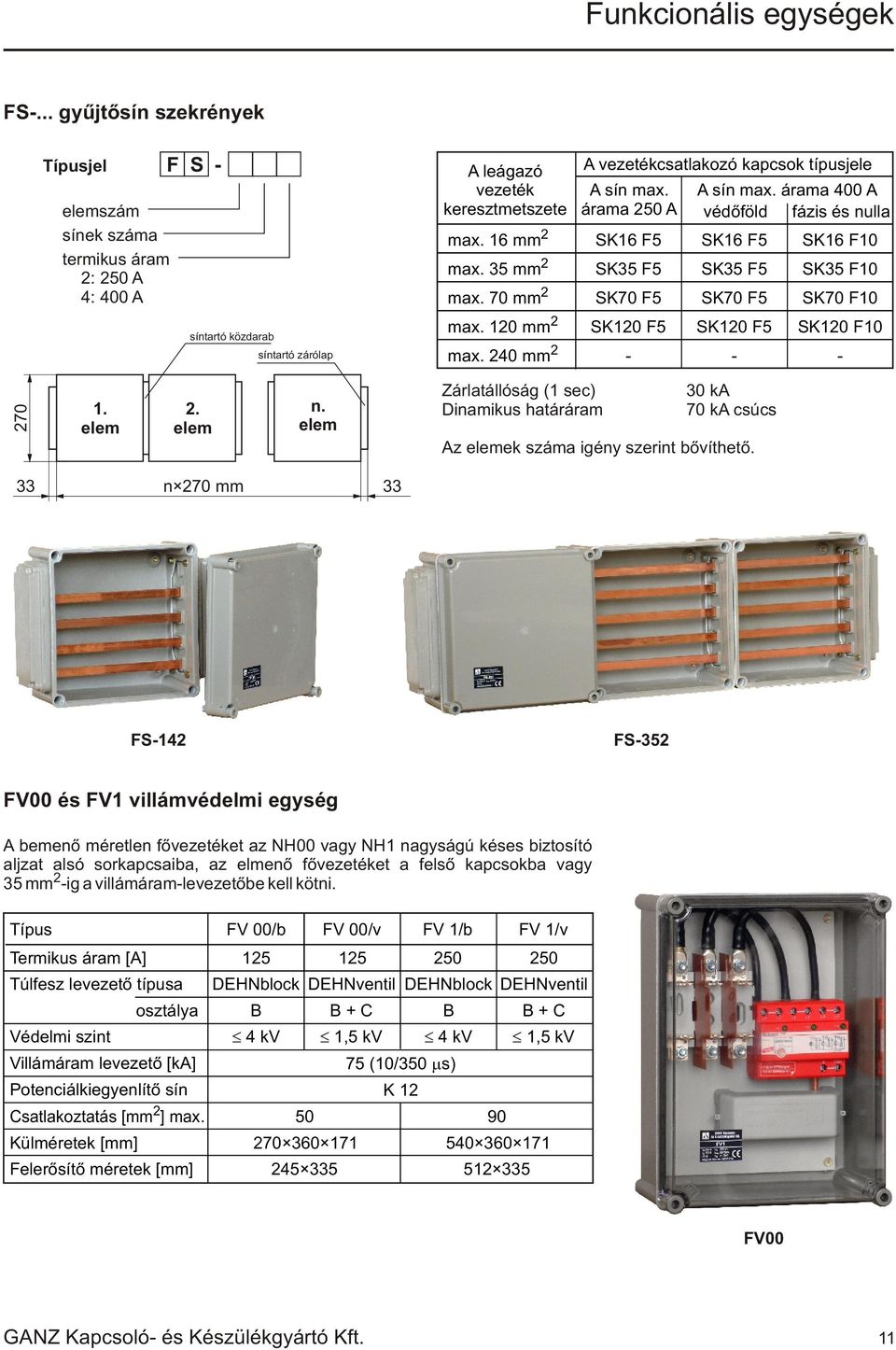

13 Funkcionális egységek FS... gyûjtõsín szekrények jel F S elemszám sínek száma termikus áram 2: 250 A 4: 400 A síntartó közdarab síntartó zárólap A leágazó vezeték keresztmetszete 2 max. 16 mm SK16 F5 SK16 F5 SK16 F10 max. 35 mm 2 max. 70 mm 2 max. 120 mm 2 max. 240 mm 2 A vezetékcsatlakozó kapcsok típusjele A sín max. árama 250 A A sín max. árama 400 A védõföld fázis és nulla SK35 F5 SK35 F5 SK35 F10 SK70 F5 SK70 F5 SK70 F10 SK120 F5 SK120 F5 SK120 F elem 2. elem n. elem Zárlatállóság (1 sec) 30 ka Dinamikus határáram 70 ka csúcs Az elemek száma igény szerint bõvíthetõ. 33 n 270 mm 33 FS142 FS352 FV00 és FV1 villámvédelmi egység A bemenõ méretlen fõvezetéket az NH00 vagy NH1 nagyságú késes biztosító aljzat alsó sorkapcsaiba, az elmenõ fõvezetéket a felsõ kapcsokba vagy 35 mm2ig a villámáramlevezetõbe kell kötni. FV 00/b FV 00/v FV 1/b FV 1/v Termikus áram [A] Túlfesz levezetõ típusa Védelmi szint osztálya Villámáram levezetõ [ka] Potenciálkiegyenlítõ sín Csatlakoztatás [mm 2] max. Külméretek [mm] Felerõsítõ méretek [mm] DEHNblock B 4 kv 50 DEHNventil B + C DEHNblock B 75 (10/350 s) DEHNventil B + C 1,5 kv 4 kv 1,5 kv K FV00 GANZ Kapcsoló és Készülékgyártó Kft. 11

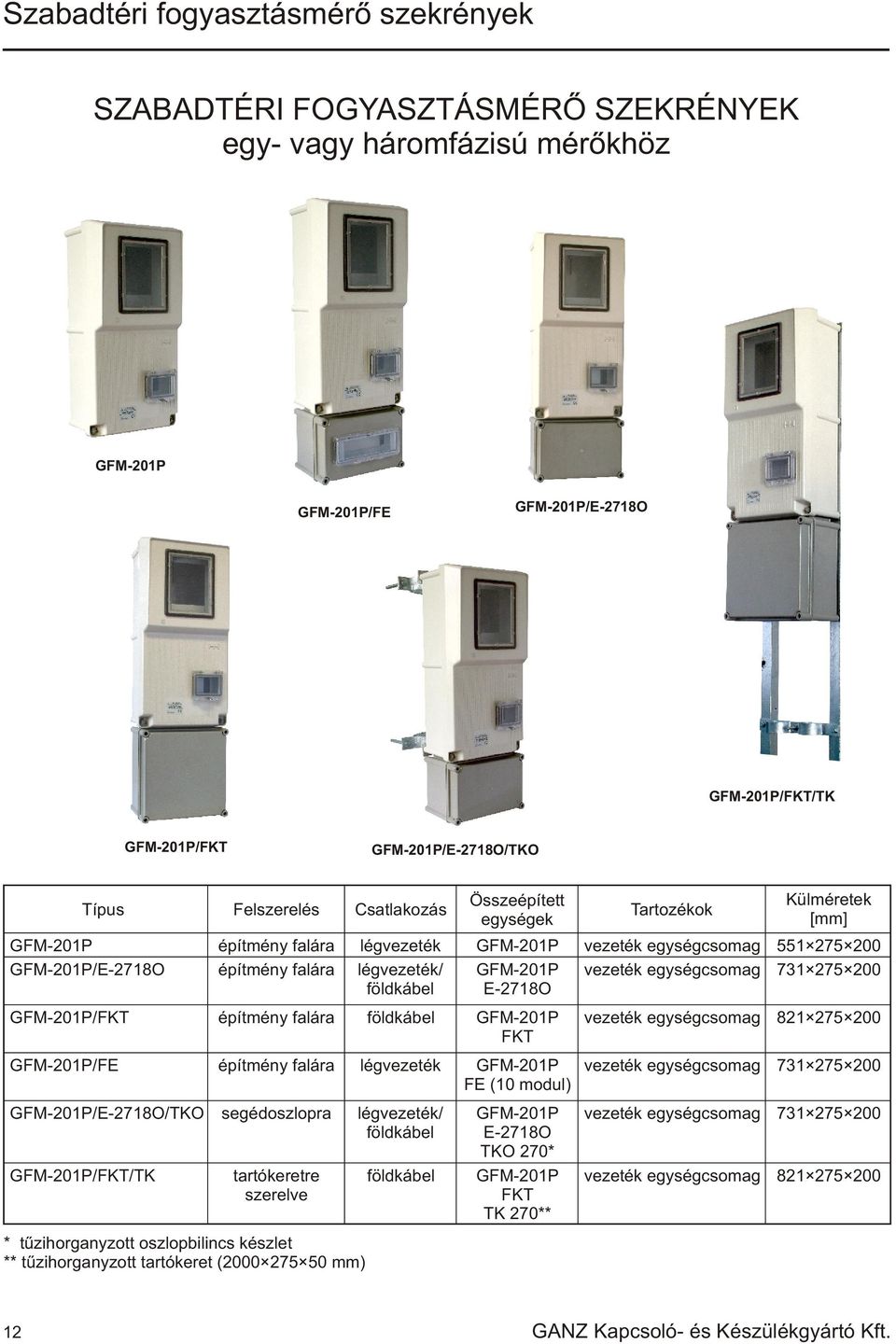

14 Szabadtéri fogyasztásmérõ szekrények SZABADTÉRI FOGYASZTÁSMÉRÕ SZEKRÉNYEK egy vagy háromfázisú mérõkhöz GFM201P GFM201P/FE GFM201P/E2718O GFM201P/FKT/TK GFM201P/FKT GFM201P/E2718O/TKO GFM201P GFM201P/E2718O GFM201P/FKT GFM201P/FE GFM201P/E2718O/TKO GFM201P/FKT/TK Összeépített Felszerelés Csatlakozás Tartozékok egységek építmény falára építmény falára építmény falára építmény falára segédoszlopra tartókeretre szerelve * tûzihorganyzott oszlopbilincs készlet ** tûzihorganyzott tartókeret ( mm) légvezeték légvezeték/ földkábel földkábel légvezeték légvezeték/ földkábel földkábel GFM201P GFM201P E2718O GFM201P FKT GFM201P FE (10 modul) GFM201P E2718O TKO 270* GFM201P FKT TK 270** vezeték egységcsomag vezeték egységcsomag vezeték egységcsomag vezeték egységcsomag vezeték egységcsomag vezeték egységcsomag Külméretek [mm] GANZ Kapcsoló és Készülékgyártó Kft.

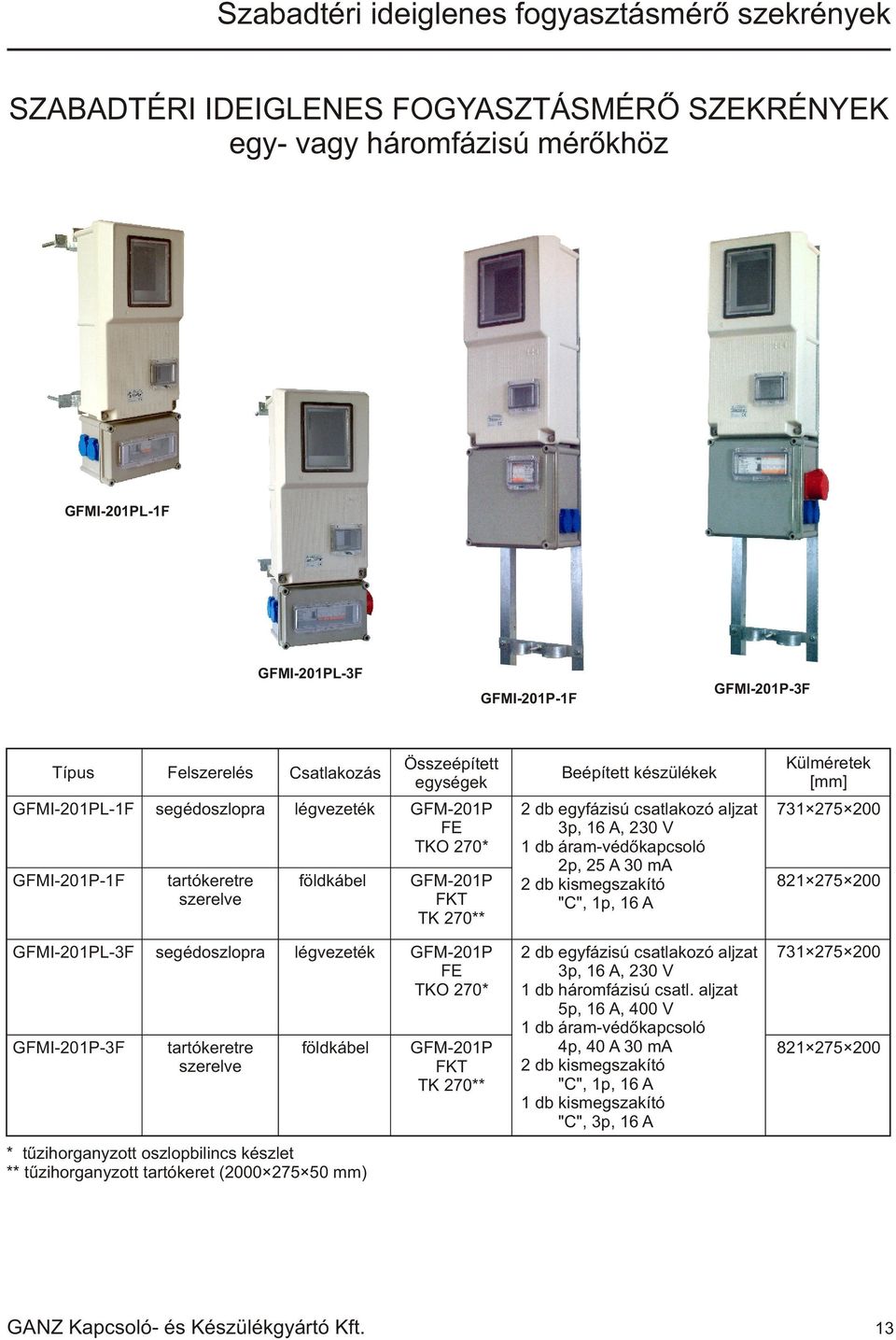

15 Szabadtéri ideiglenes fogyasztásmérõ szekrények SZABADTÉRI IDEIGLENES FOGYASZTÁSMÉRÕ SZEKRÉNYEK egy vagy háromfázisú mérõkhöz GFMI201PL1F GFMI201PL3F GFMI201P1F GFMI201P3F GFMI201PL1F GFMI201P1F Összeépített Felszerelés Csatlakozás Beépített készülékek egységek segédoszlopra tartókeretre szerelve légvezeték földkábel GFM201P FE TKO 270* GFM201P FKT TK 270** 2 db egyfázisú csatlakozó aljzat 3p, 16 A, 230 V 1 db áramvédõkapcsoló 2p, 25 A 30 ma 2 db kismegszakító "C", 1p, 16 A Külméretek [mm] GFMI201PL3F GFMI201P3F segédoszlopra tartókeretre szerelve légvezeték földkábel GFM201P FE TKO 270* GFM201P FKT TK 270** 2 db egyfázisú csatlakozó aljzat 3p, 16 A, 230 V 1 db háromfázisú csatl. aljzat 5p, 16 A, 400 V 1 db áramvédõkapcsoló 4p, 40 A 30 ma 2 db kismegszakító "C", 1p, 16 A 1 db kismegszakító "C", 3p, 16 A * tûzihorganyzott oszlopbilincs készlet ** tûzihorganyzott tartókeret ( mm) GANZ Kapcsoló és Készülékgyártó Kft. 13

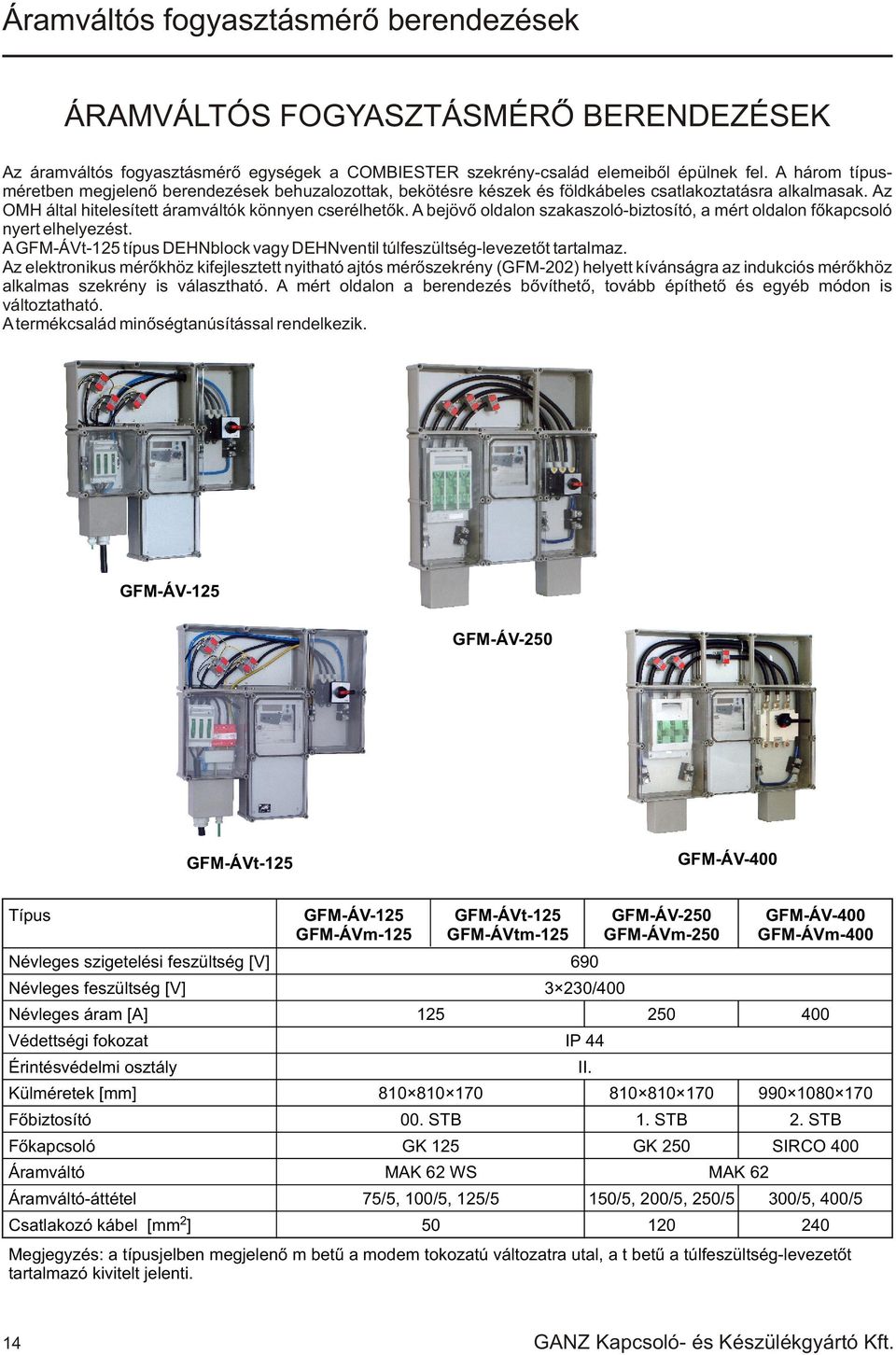

16 Áramváltós fogyasztásmérõ berendezések ÁRAMVÁLTÓS FOGYASZTÁSMÉRÕ BERENDEZÉSEK Az áramváltós fogyasztásmérõ egységek a COMBIESTER szekrénycsalád elemeibõl épülnek fel. A három típusméretben megjelenõ berendezések behuzalozottak, bekötésre készek és földkábeles csatlakoztatásra alkalmasak. Az OMH által hitelesített áramváltók könnyen cserélhetõk. A bejövõ oldalon szakaszolóbiztosító, a mért oldalon fõkapcsoló nyert elhelyezést. A GFMÁVt125 típus DEHNblock vagy DEHNventil túlfeszültséglevezetõt tartalmaz. Az elektronikus mérõkhöz kifejlesztett nyitható ajtós mérõszekrény (GFM202) helyett kívánságra az indukciós mérõkhöz alkalmas szekrény is választható. A mért oldalon a berendezés bõvíthetõ, tovább építhetõ és egyéb módon is változtatható. A termékcsalád minõségtanúsítással rendelkezik. GFMÁV125 GFMÁV250 GFMÁVt125 GFMÁV400 Névleges szigetelési feszültség [V] Névleges feszültség [V] Névleges áram [A] Védettségi fokozat Érintésvédelmi osztály Külméretek [mm] Fõbiztosító Fõkapcsoló Áramváltó Áramváltóáttétel Csatlakozó kábel [mm 2] GFMÁV125 GFMÁVm125 GFMÁVt125 GFMÁVtm125 GFMÁV250 GFMÁVm STB GK 125 MAK 62 WS 75/5, 100/5, 125/ /400 GFMÁV400 GFMÁVm400 Megjegyzés: a típusjelben megjelenõ m betû a modem tokozatú változatra utal, a t betû a túlfeszültséglevezetõt tartalmazó kivitelt jelenti. 690 IP 44 II STB GK /5, 200/5, 250/5 120 MAK STB SIRCO /5, 400/ GANZ Kapcsoló és Készülékgyártó Kft.

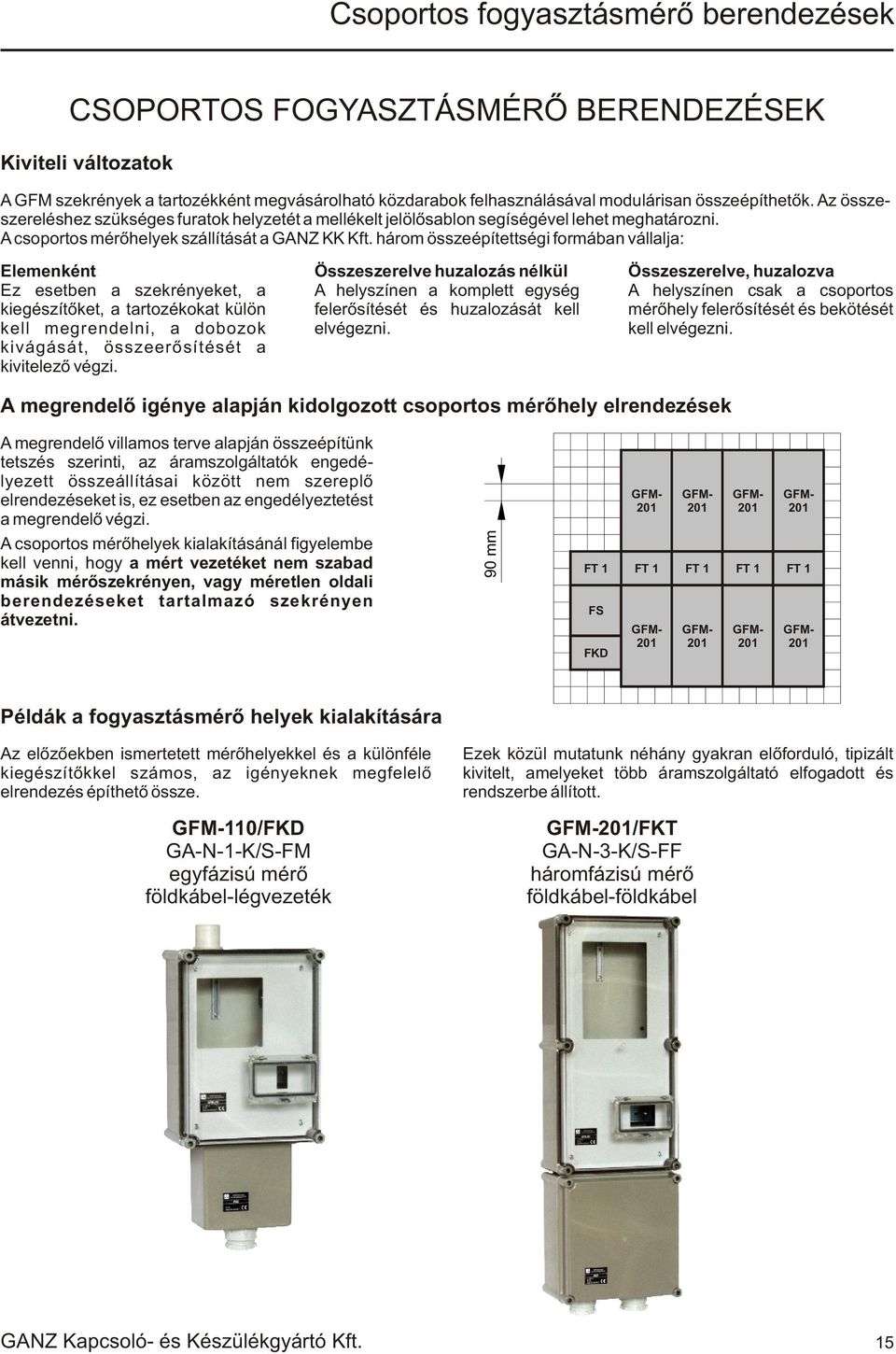

17 Csoportos fogyasztásmérõ berendezések CSOPORTOS FOGYASZTÁSMÉRÕ BERENDEZÉSEK Kiviteli változatok A GFM szekrények a tartozékként megvásárolható közdarabok felhasználásával modulárisan összeépíthetõk. Az összeszereléshez szükséges furatok helyzetét a mellékelt jelölõsablon segíségével lehet meghatározni. A csoportos mérõhelyek szállítását a GANZ KK Kft. három összeépítettségi formában vállalja: Elemenként Ez esetben a szekrényeket, a kiegészítõket, a tartozékokat külön kell megrendelni, a dobozok kivágását, összeerõsítését a kivitelezõ végzi. Összeszerelve huzalozás nélkül A helyszínen a komplett egység felerõsítését és huzalozását kell elvégezni. Összeszerelve, huzalozva A helyszínen csak a csoportos mérõhely felerõsítését és bekötését kell elvégezni. A megrendelõ igénye alapján kidolgozott csoportos mérõhely elrendezések A megrendelõ villamos terve alapján összeépítünk tetszés szerinti, az áramszolgáltatók engedélyezett összeállításai között nem szereplõ elrendezéseket is, ez esetben az engedélyeztetést a megrendelõ végzi. GFM 201 GFM 201 GFM 201 GFM 201 A csoportos mérõhelyek kialakításánál figyelembe kell venni, hogy a mért vezetéket nem szabad másik mérõszekrényen, vagy méretlen oldali berendezéseket tartalmazó szekrényen átvezetni. 90 mm FT 1 FS FKD FT 1 FT 1 FT 1 FT 1 GFM 201 GFM 201 GFM 201 GFM 201 Példák a fogyasztásmérõ helyek kialakítására Az elõzõekben ismertetett mérõhelyekkel és a különféle kiegészítõkkel számos, az igényeknek megfelelõ elrendezés építhetõ össze. GFM110/FKD GAN1K/SFM egyfázisú mérõ földkábellégvezeték Ezek közül mutatunk néhány gyakran elõforduló, tipizált kivitelt, amelyeket több áramszolgáltató elfogadott és rendszerbe állított. GFM201/FKT GAN3K/SFF háromfázisú mérõ földkábelföldkábel GANZ Kapcsoló és Készülékgyártó Kft. 15

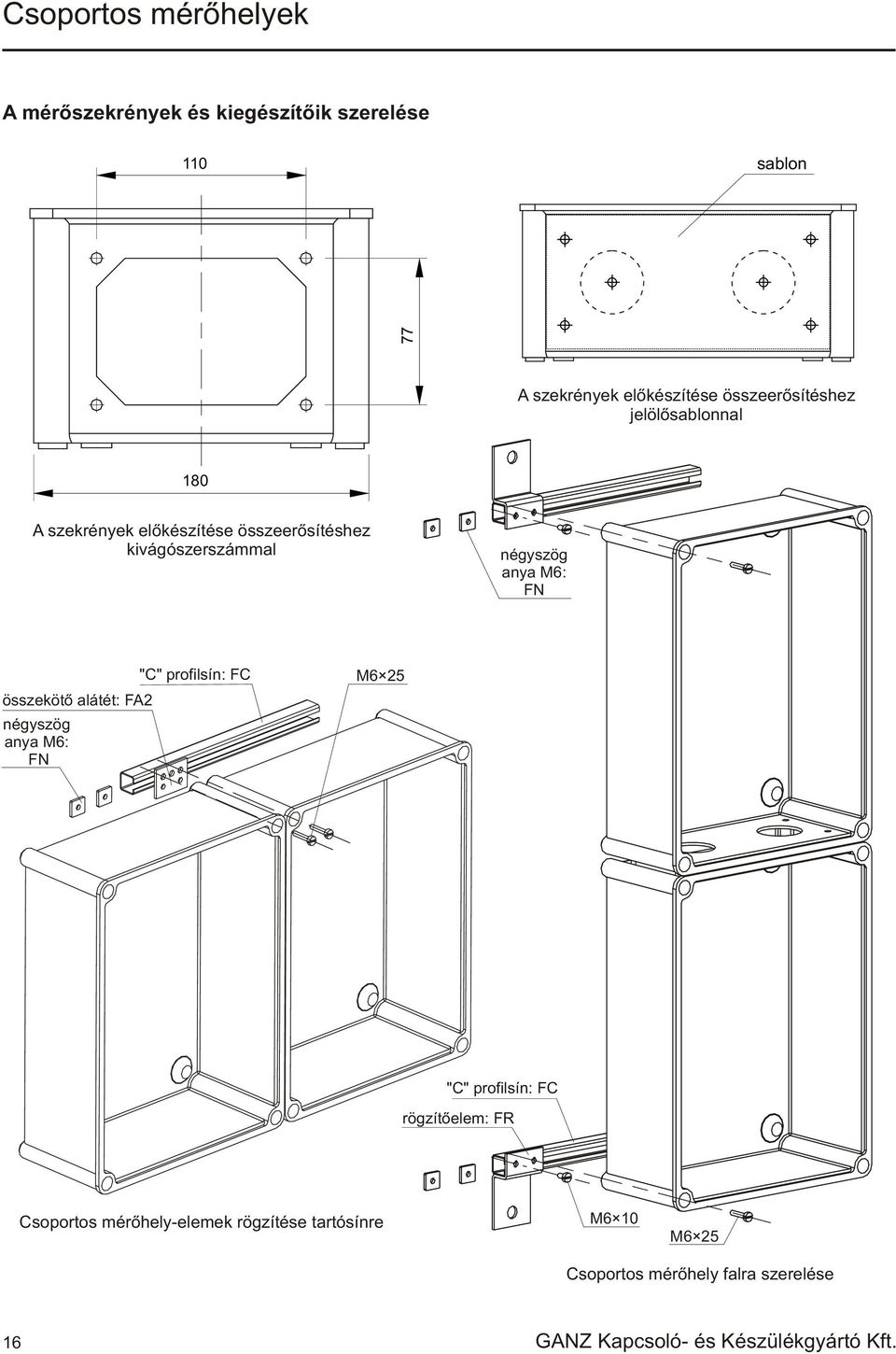

18 Csoportos mérõhelyek A mérõszekrények és kiegészítõik szerelése 110 sablon 77 A szekrények elõkészítése összeerõsítéshez jelölõsablonnal 180 A szekrények elõkészítése összeerõsítéshez kivágószerszámmal négyszög anya M6: FN összekötõ alátét: FA2 négyszög anya M6: FN "C" profilsín: FC M6 25 "C" profilsín: FC rögzítõelem: FR Csoportos mérõhelyelemek rögzítése tartósínre M6 10 M6 25 Csoportos mérõhely falra szerelése 16 GANZ Kapcsoló és Készülékgyártó Kft.

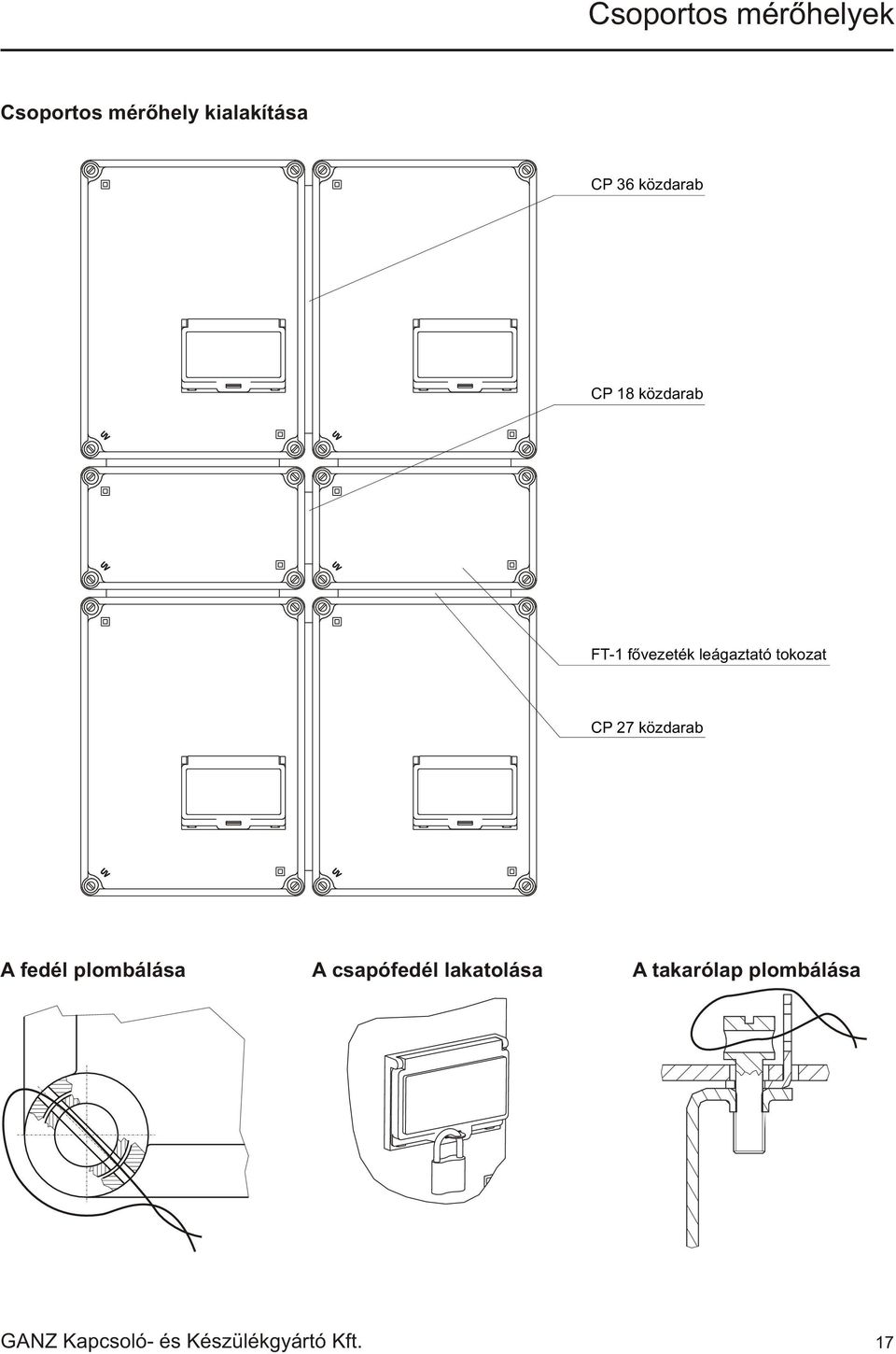

19 Csoportos mérõhelyek Csoportos mérõhely kialakítása CP 36 közdarab CP 18 közdarab FT1 fõvezeték leágaztató tokozat CP 27 közdarab A fedél plombálása A csapófedél lakatolása A takarólap plombálása GANZ Kapcsoló és Készülékgyártó Kft. 17

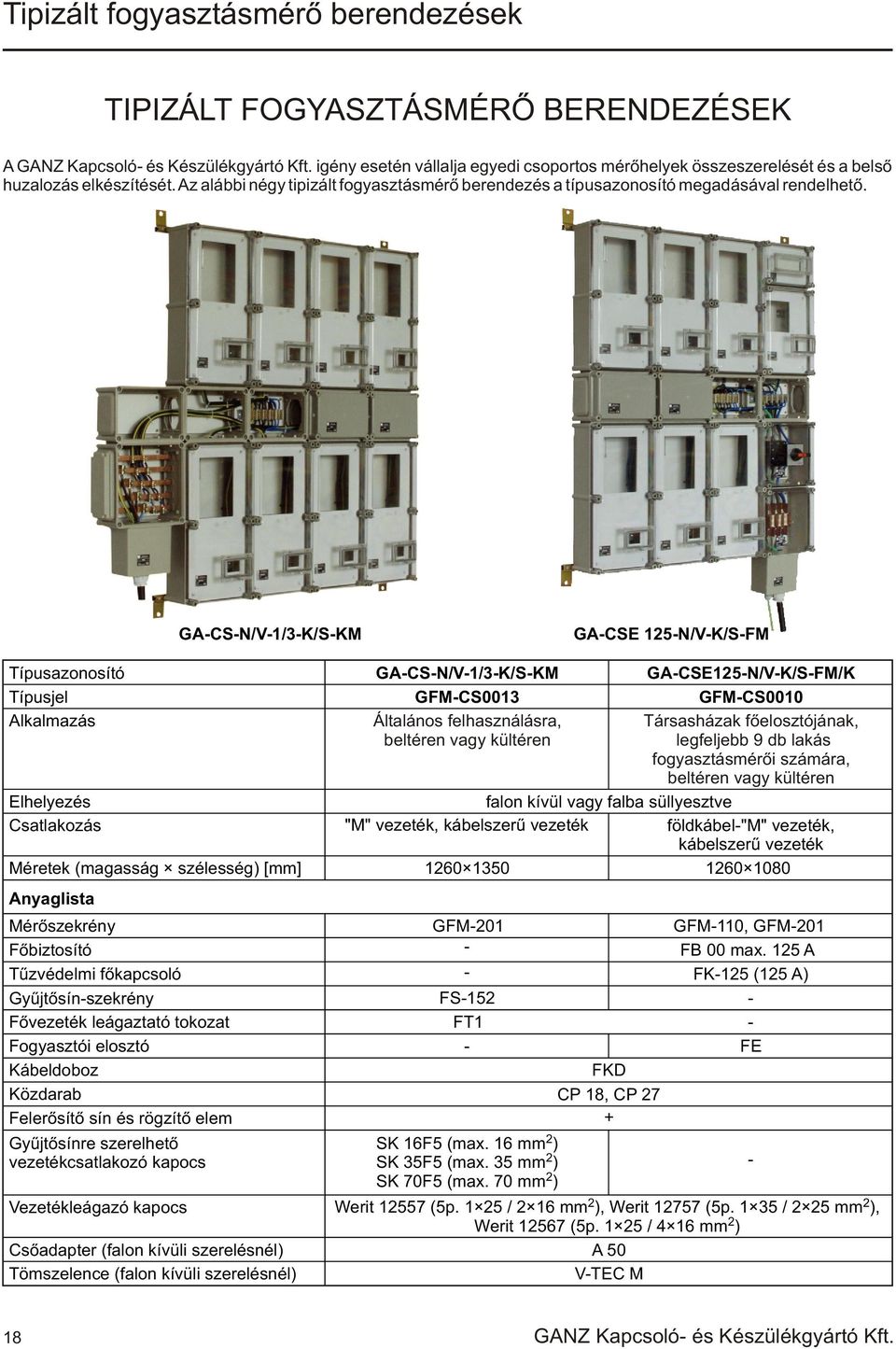

20 Tipizált fogyasztásmérõ berendezések TIPIZÁLT FOGYASZTÁSMÉRÕ BERENDEZÉSEK A GANZ Kapcsoló és Készülékgyártó Kft. igény esetén vállalja egyedi csoportos mérõhelyek összeszerelését és a belsõ huzalozás elkészítését. Az alábbi négy tipizált fogyasztásmérõ berendezés a típusazonosító megadásával rendelhetõ. GACSN/V1/3K/SKM GACSE 125N/VK/SFM azonosító jel Alkalmazás Elhelyezés Csatlakozás Méretek (magasság szélesség) [mm] Anyaglista Mérõszekrény Fõbiztosító Tûzvédelmi fõkapcsoló Gyûjtõsínszekrény Fõvezeték leágaztató tokozat Fogyasztói elosztó Kábeldoboz Közdarab Felerõsítõ sín és rögzítõ elem Gyûjtõsínre szerelhetõ vezetékcsatlakozó kapocs Vezetékleágazó kapocs Csõadapter (falon kívüli szerelésnél) Tömszelence (falon kívüli szerelésnél) GACSN/V1/3K/SKM GFMCS0013 Általános felhasználásra, beltéren vagy kültéren GACSE125N/VK/SFM/K GFMCS0010 Társasházak fõelosztójának, legfeljebb 9 db lakás fogyasztásmérõi számára, beltéren vagy kültéren falon kívül vagy falba süllyesztve "M" vezeték, kábelszerû vezeték földkábel"m" vezeték, kábelszerû vezeték GFM201 FS152 FT1 SK 16F5 (max. 16 mm 2) 2 SK 35F5 (max. 35 mm ) SK 70F5 (max. 70 mm 2) FKD CP 18, CP 27 + GFM110, GFM201 FB 00 max. 125 A FK125 (125 A) FE Werit (5p / 2 16 mm 2), Werit (5p / 2 25 mm 2), Werit (5p / 4 16 mm 2) A 50 VTEC M 18 GANZ Kapcsoló és Készülékgyártó Kft.
