TIPIZÁLT FOGYASZTÁSMÉRŐ SZEKRÉNYEK TÍPUSAZONOSÍTÓ: PVT 6075 Á-V KF

Átírás

1 TIPIZÁLT FOGYASZTÁSMÉRŐ SZEKRÉNYEK TÍPUSAZONOSÍTÓ: PVT 6075 Á-V KF TÍPUS: FELHASZNÁLÁS: ALKALMAZÁS: CSATLAKOZÁS MÓDJA: MÉRETEK: ELHELYEZÉS: Egyfázisú / Háromfázisú méréshez 63 A-ig Mindennapszaki 3 fázisú, vezérlet 1 fázisú direkt méréshez (D(1/3)F). Beltér (B) / Kültér (K) / Szabadtér (SZ). Szabadvezeték (SZ) / Kábel (K) / M vezeték (M) / köpenyes vezeték (Kv.) (750mm x 600mm x 171 [mm]). Felületre szerelt / Falba süllyesztett / Tartószerkezeten / Önálló térelem FÉNYKÉP: (kizárólag jó minőségű) KÖRVONALRAJZ: (Méretezett) ANYAGLISTA: Megnevezés Db Típusjel Megjegyzés Fogyasztásmérő szekrény PVT /3 Fm In: max :63A Kábelfogadó szekrény PVT 1530 FO fogadódoboz Kábelfogadó szekrény PVT 3030 FO fogadódoboz Sorozatkapocs HLAK 50 mm 2 -ig igény szerint Egységcsomag a falra rögzítéshez Tiplik, csavarok Igény szerint Tömszelence PG Igény szerint Csőadapter A50 Igény szerint Vezeték csomag H07V-K vezeték 16mm 2 Kiegészítések:

2 Áramvédő kapcsolók és dugaljak igény szerint beépíthetők a kombinációba. Műszaki dokumentáció Típusazonosító: Megnevezés: PVT 6075 Á-V KF PVT 6075 Á-V KF FÉNYKÉP: FÉNYKÉP: (nyitott)

3 1 Műszaki adatlap 1.1 Általános szerkezeti kialakítás Méretek: Belső Külső Magasság [mm] Szélesség [mm] Mélység [mm] Csatlakozás módja: Szabadvezetékes (SZ) / Kábeles (K) / M vezetékes (M) / köpenyes vezetéki (Kv.) Szekrény anyaga: Üvegszál erősítésű poliészter alj, polikarbonát fedél Teljes tömeg: 15 kg Szín: RAL 7035 A szekrény belső kiépítettsége: Méretlen fővezetéki sorozatkapocs részére TS35 rögzítősín Vezérlőkészülék részére TS35 rögzítősín Áramkorlátozó számára TS35 rögzítősín emelőlábakkal szerelve Mérő számára furatolt rögzítő keret a maszkoláshoz képest történő pontos pozícionálás érdekében Maszk részére kiemelő és rögzítő lábak Beépíthető készülékek: Egy vagy három pólusú áramkorlátozó 1F / 3F Villamos fogyasztásmérő (Smart, HMKE, előrefizetős egyaránt elhelyezhető) Vezérlőkészülék (HKV, RKV) 1.2 Villamos adatok Névleges feszültség: 400V Névleges frekvencia: 50 Hz Névleges áramerősség: 63A Zárlati áramerősség: 10kA Beköthető vezetékek típusa, mérete: Típusban nincs korlátozás, ér keresztmetszet max. 25 mm2 Beköthető vezetékek helyzete: bármely oldalról. A szekrény furatolását javasolt a gyártó által elvégeztetni. Érintésvédelem: II. osztály

4 1.3 Környezeti és mechanikai hatások elleni védelem Kivitel: Szabadtéri (SZ) / Beltéri (B) Környezeti hőmérséklet: C Légnedvességi feltételek: relatív páratartalom UV- állóság: Minden műanyag alkatrész UV stabilizált Védettség: IP 65 Ütésállóság: IK 10 Korrózióállóság (fém szekrények esetén): n.a. 2 Telepítési utasítás 2.1 A berendezések telepítése Általánosan figyelembe veendő, hogy a berendezés telepítésére vonatkozó előírásokat az elosztótársaság határozza meg külön dokumentumban. Az abban foglaltak az irányadóan alkalmazandók. A továbbiakban a gyártó ajánlásait, a termékben rejlő lehetőségeket mutatjuk be. Felszerelés, csatlakoztatás, karbantartás: A PVT típusú készülékeket 4 db M6x30 csavarral vagy facsavarral és 8-as műanyag tiplivel lehet függőleges síkra rögzíteni. A csavarok helye a tömítő éleken kívül helyezkedik el, a mellékelt csavarokkal és tiplikkel való felhelyezés a víz, por és véletlen érintés elleni védelem szintjét nem érinti. A gyári furattávolság 273mm és 423mm.

5 Falra szerelve, félig vagy teljesen falba süllyesztve is elhelyezhetők. Falba süllyesztés esetén fokozottan kell ügyelni arra, hogy a szekrény fedele a szekrény teljes élettartama alatt eltávolítható maradjon. A tokozatok egymással és más tokozatokkal is összeépíthetők. A szekrény elhelyezésére a hálózati társaság előírásai irányadóak. Alapszabály, hogy a fogyasztásmérő leolvasható, a készülékek pedig kezelhetők legyenek anélkül, hogy mélyre kelljen hajolni vagy talajtól eltérő felületen, álláson kelljen helyet foglalni. Az MSZ 447:2009 szabvány előírásai irányadóak. Maga a szekrény nem érzékeny a függőlegestől eltérő síkokra, irányokra, azonban a beszerelt készülékekre vonatkozhatnak ettől eltérő gyártói előírások, ezért törekedni kell a függőleges/vízszintes elhelyezésre. Vezeték, kábel csatlakoztatása kialakítástól függően történik. Sorozatkapocsba, kapcsolókészülékbe egyaránt fogadható a betáplálási áramkör. A szekrény falán történő átvezetést tömszelencével, csőadapterrel (nagyobb kábelkeresztmetszetek esetén kábelbevezető alkalmazásával kell megvalósítani.) Így biztosítható, hogy a rögzítési, tömítési, védettségi paraméterek ne veszítsenek értékükből. Akár a tokozatok összeépítéséről, akár a vezetékek bevezetéséről van szó a tokozat fúrható, marható a telepítést végző által is. A szükséges kiegészítők hozzáférhetők a kereskedelmi forgalomban. Azonban a gyártói ajánlás az, hogy ezeket a műveleteket a gyártó által célszerű elvégeztetni (megrendeléskor megadva ezeket), mert így biztosítható, hogy sem a mechanikai paraméterek, sem az IP védettség nem változik meg negatívan. A maszk a sarkain kiálló rugalmas, műanyag klipszek összenyomása után kiemelhető a helyéről. A szerelőlapra önmetsző csavarral történő rögzítést javaslunk. Annak használata során a hossz megválasztásakor figyelni kell arra, hogy a szekrény alját, oldalelemeit nem sértse meg, később ne okozhasson vezeték / kézsérülést. A TS35 rögzítősínre a készülékek speciális rögzítési lehetőségeit kell használni. A fogyasztásmérő szekrények önálló térelemként is használhatók, amennyiben a PVT-K-L 80x90 lábazati szekrényben kerülnek elhelyezésre. Vezetékcsatlakozások egy erű szigetelt vezeték légvezeték kábelszerű vezeték földkábel 2.2 A berendezés üzembe helyezése Elosztótársaság előírásai szerint.

6 3 Kezelés és karbantartás 3.1 Általános tudnivalók A szekrény korszerű anyagokból és korszerű technológiával készül. Ezen felül a környezeti hatások elleni fokozottabb igénybevétel érdekében kiegészítő felületi védelemmel rendelkezhetnek. 3.2 A szekrény nyitása, zárása, kezelése A szekrény ajtajának nyitása, zárása, elemek kezelése. A telepítéskor szükséges a fedél levétele. Ehhez lapos csavarhúzó használata szükséges. A fedél sarkain jobbos metrikus menettel ellátott nagyméretű műanyag csavarok találhatók. Ezek oldásával a fedél levehető. A fedél visszahelyezésekor a rugalmas tömítőanyag (tömítőgumi) gyári pozícióban történő elhelyezkedésére fokozottan figyelni kell! A fedélrögzítő műanyag csavarok ajánlott meghúzási nyomatéka 2 Nm A fogyasztó részéről nem igényel különleges kezelési ismereteket: ajtó vagy csapófedél nyitása, csukása, esetleg lakat használata (ez utóbbi nem képezi a szekrény részét). 3.3 Karbantartás Karbantartási követelmények a berendezésre, kialakított technológiára, valamint a burkolatra vonatkozólag. Teendők a környezeti és mechanikai sérülések esetén. A PVT típusú készülékek az időnkénti tisztításon és csatlakozó kapcsok csavarjainak szükség szerinti utánhúzásán kívül karbantartást nem igényelnek. A szekrény elemeire modularitás jellemző, a legritkább esetben kell a teljes szekrényt cserélni. Pótalkatrészek, kiegészítők a kereskedésekben és a gyártónál rendszerint beszerezhetők.

7 4 Műszaki rajz, jelölések 4.1 Nézeti rajz

8 4.2 Áramutas rajz 4.3 Adattábla A szekrényen belül, védett helyen típusazonosító található.

9 5 Dokumentáció 5.1 Vizsgálati jegyzőkönyvek, tanúsítványok A vizsgálati jegyzőkönyveket és tanúsítványok helyének internetes hivatkozását átadtuk illetve kérésre a gyártó rendelkezésre bocsátja.

10 5.2 Megfelelőségi nyilatkozat Termékmegfelelőségi nyilatkozat A Csatári Plast Kft. a saját felelősségére kijelenti, hogy az alább megjelölt terméke, szolgáltatása, melyre ezen nyilatkozat vonatkozik, megfelel a feltüntetett előírások, szabványok és egyéb dokumentumok vonatkozó követelményeinek. Gyártó neve, címe: Csatári Plast Kft. H-8248 Nemesvámos, Dózsa György út 1. Tel.: +36 (88) Megrendelő neve, címe: Termék típusazonosító megnevezése: PVT 6075 Á-V KF Teljesített direktívák 73/23/EEC, 93/68/EEC Kisfeszültségű villamos termékek 89/336/EEC, 92/31/EEC, 93/68/EEC Elektromágneses összeférhetőség (EMC) Vonatkozó jogszabályok: 23/2016. (VII. 7.) NGM rendelet a meghatározott feszültséghatáron belüli használatra tervezett villamossági termékek forgalmazásáról, biztonsági követelményeiről és az azoknak való megfelelőség értékeléséről. Vonatkozó szabványok: MSZ 447:2009 Csatlakoztatás kisfeszültségű, közcélú elosztóhálózatra MSZ EN :2012 Kisfeszültségű kapcsoló- és vezérlőberendezések 1. rész: Általános szabályok MSZ EN :2012 Kisfeszültségű kapcsoló- és vezérlőberendezések. 2. rész: Teljesítménykapcsoló és teljesítményvezérlő berendezések MSZ EN :2013 Kisfeszültségű kapcsoló- és vezérlőberendezések. 3. rész: Szakképzettség nélküli személyek által kezelhető elosztótáblák Megjegyzés: Kiállítás helye: Csatári Plast Kft. H-8248 Nemesvámos, Dózsa György út 1. Tel.: +36 (88) Kiállító neve: Gyártás időpontja: szeptember 5. Kiállító aláírása: Kiállítás időpontja: szeptember 15.

11 6 Fogyasztásmérő szekrény típus kiépítettsége PVT 6045 ÁVFm szerelőlap Fogyasztásmérő rögzítő furatolt elem TS35 rögzítősín csapófedél vezetékezés belső takarólemez (lehet alsó- vagy felsőmaszk) igény esetén mérőkezelő ajtó vagy leolvasóablak kábelfogadó szekrény, sínnel, sorkapoccsal PVT 6075 ÁV KF Fényképek A vezetékcsomag jellemzői Típus: H07V-K vezeték, 18 mm érvéghüvelyezéssel Vezetőanyag: Cu (réz, elemi szálas), 63 A terhelésre alkalmas Keresztmetszet: 2,5 mm 2, 6 mm 2, 16 mm 2 Névleges feszültség: 400V Préselt érvéghüvely a vezeték keresztmetszetének és a fogadó kapocs méreteinek megfelelően

12 Fogyasztásmérő szekrény - Telepítési segédlet Általánosság A fogyasztásmérő szekrényeknél alkalmazott telepítési technológia betartása lényeges. A szükséges alkatrészeket a szekrény tartalmazza (opcionálisan további részegységek igényelhetők: pl. mért áramköri elosztó; vezeték bevezető készlet; betáp. sorkapocs (TS 35-re); belső vezetékezés, 63 A-ig (elemi szálas, érvéghüvelyezett). A fogyasztásmérő szekrény helykiválasztásának szempontjai az alábbiak: elhelyezhető épületfalakra szerelve, falba süllyesztve besüllyesztés mértéke: legfeljebb a burkolatfedél szintjéig, vagy egyéb süllyesztett épületkialakításban pl. fali fülkében, vagy szabadtéri szekrényben. A szerelés során ügyelni kell a függőleges elhelyezésre és az esztétikára. A vezeték bevezetése történhet tömszelencén, védőcsövön, csőadapteren keresztül. A szükséges furatot kikönnyítésnél kitöréssel / vágással, megfúrással / marással kell elkészíteni a középpont kijelölése után. Falsíkra történő rögzítés (külső falfelület, falmélyedés, kerítésoszlop) A szekrény hátlapját fogadó felület legyen sík, szilárd alapot képezzen, legyen alkalmas a gyári egységcsomagban mellékelt 8-as tipli fogadására és azon keresztül a szekrény súlyának hordozására, valamint a kezelésből adódó erőhatások kivédésére. A szekrény körül (a falmélyedés mértékétől függően) akkor helyet kell biztosítani, hogy a fedél kézsérülés nélkül eltávolítható és felhelyezhető legyen. A szekrény körüli tér (a fedél alsó síkja alatti mértékig) térkitöltő, rögzítő anyaggal (pl. PUR hab) tetszés szerint kitölthető, a szekrény szilárdságát nem befolyásolja. A rögzítő furatok előre elkészíthetőek, a környezet törmelék és portalanítható a szekrény felhelyezése előtt. A gyári furattávolság 273mm és 423mm. Oszlopra történő rögzítés (kör keresztmetszetű, áttört gerincű, rácsos acélszerkezetű) A szekrényhez a különböző oszloptípusoknak megfelelő rögzítő szett kapható, azokkal a rögzítés hatékonyan, biztonságosan és időt állóan elvégezhető. A csavaros kötéseket a kötőelem méretének megfelelő nyomatékkal kell meghúzni. A pántoláskor célszerszámot kell használni, annak gyártó előírása szerint. Az oszlopra rögzítő szett nem része a Csatári Plast Kft kínálatának. Önálló térelemként történő elhelyezés A PVT K L szabadtéri termékcsalád számos méretvariációban áll rendelkezésre az optimális elhelyezés és környezetbe illesztés érdekében. A teljes választék a gyártó katalógusában megtalálható. A fogyasztásmérő szekrények ilyen módon önálló térelemként is használhatók, amennyiben a PVT-K-L 80x90 lábazati szekrényben kerülnek elhelyezésre.

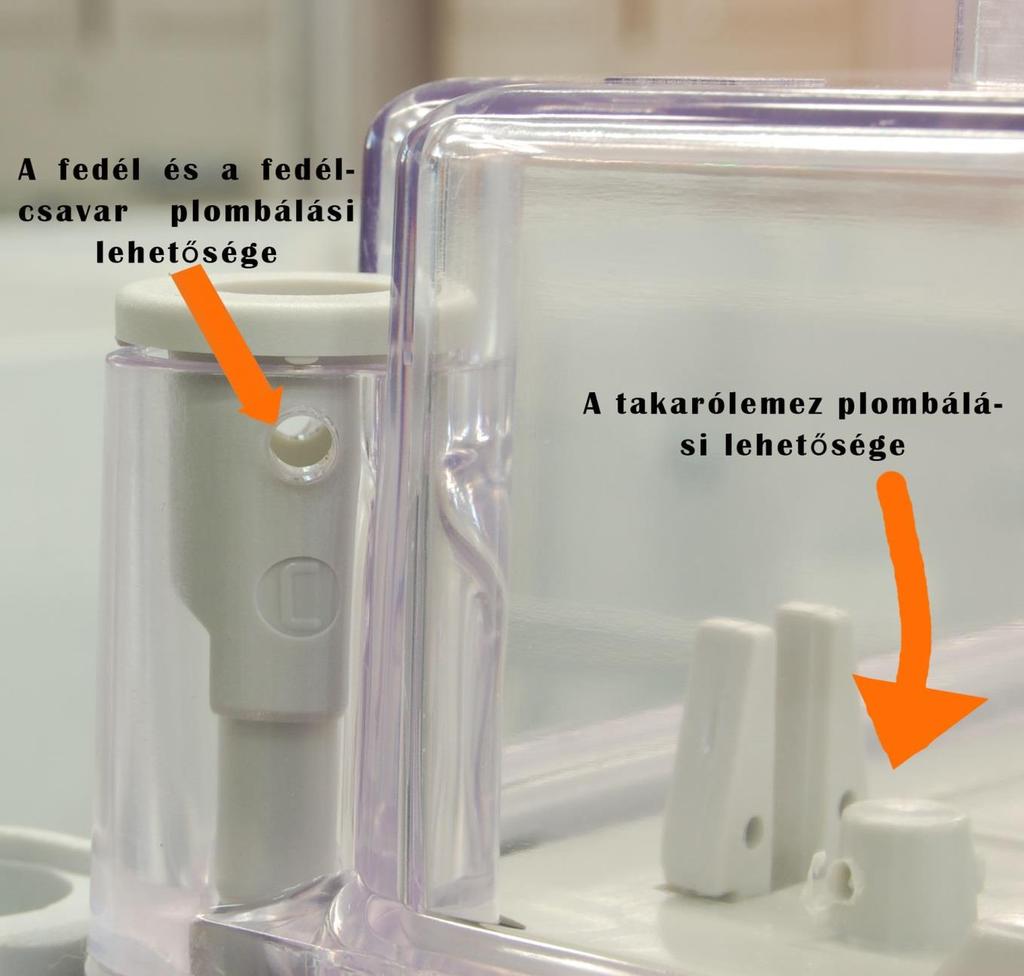

13 A fogyasztásmérő szekrény zárópecsételése, zárópecsételés elvégzése A zárópecsét (plomba) elhelyezésére kialakított furatok és azoknak helyei az alábbi képeken láthatók: A fedél zárópecsételése során a fedélzáró csavar és az azt magába foglaló hüvely együttes zárása (összefűzése) biztosítja az elvárt szintű beavatkozás elleni védettséget. Ugyanezt a maszkolás esetében a maszkot rögzítő klipsz és a maszk felületén kiképzett kiemelkedés biztosítja. A kiemelkedés a maszk anyagából készül és azzal szerves, elválaszthatatlan egységet alkot. A zárópecsételés során a huzalt a furatokon egyenes vonalban kell átvezetni. A lezárásra vonatkozó belső szabályzat és / vagy gyártó előírás szerinti huzal feszességgel. Ezt követően a zárópecsétet szintén előírásnak megfelelően kell a huzalra felhelyezni, azon esetlegesen műveletet végezni. A lezárási technológia során a szekrény mindössze annyiban játszik szerepet, hogy a maszk és a fedél a gyártó által előírt pozícióban kell, hogy legyen üzem közben. Ezt nem akadályozhatja, változtathatja meg a zárópecsételés.

14 MELLÉKLETEK 1. sz. melléklet Gyári adattábla képe, adattartalma

15 2. sz. melléklet Típusvizsgálati dokumentumok MAGYARUL Tisztelt Olvasó! A tanúsítványokat és vizsgálati jegyzőkönyveket a terjedelmük miatt az alábbi hivatkozáson helyeztük el:
