1 IDŐBEN KAPCSOL. KAPCSOLJON ÖN IS! DAIKIN ALTHERMA HŐSZIVATTYÚK

2 A Daikinról Az Oszakában 1924-ben alapított Daikin Industries Limited HVAC ma már a fűtési, szellőztetési, valamint légkondicionáló rendszerek és berendezések, továbbá a hőszivattyús és a hűtési megoldások vezető globális gyártója. A márkanevet mind a szakma, mind a vásárlók a kimagasló energiahatékonysággal és a csúcsminőséggel azonosítják. Az európai piacra készülő rendszerek mintegy 80 százalékát Európában gyártják. A japán tőzsdén jegyzett anyavállalat 1999-ben alapította közép-európai leányvállalatát, magyarországi képviseletét pedig 1991-ben hozták létre, mely 2001 óta az osztrák székhelyű Daikin Airconditioning Central Europe GmbH leányvállalataként működik. Az fős globális Daikin család részeként régiónkban 180 Daikin-munkatárs értékesíti és szervizeli a berendezéseket. A Daikin Hungary Kft. 4 Mrd forint feletti árbevételével számos kategóriában vezető piaci szereplő Magyarországon. Lakossági Daikin-megoldások split légkondicionáló rendszerek hűtéshez és fűtéshez hőszivattyúk (levegő-víz és hibrid), opcionálisan napkollektorhoz csatlakoztathatók párásítási funkcióval is rendelkező légtisztító berendezések Kereskedelmi és ipari alkalmazásra kínált Daikin-megoldások VRV-rendszerek komplex fűtő-, hűtő-, szellőztetőrendszer: Sky Air rendszer vízhűtéses, léghűtéses folyadékhűtős rendszerek légkezelők kereskedelmi hűtési normál hűtés és mélyhűtés megoldások szellőztetőrendszerek bankok, hotelek, irodák, éttermek, közintézmények, iskolák, üzletek, sport- és szabadidőközpontok részére 2

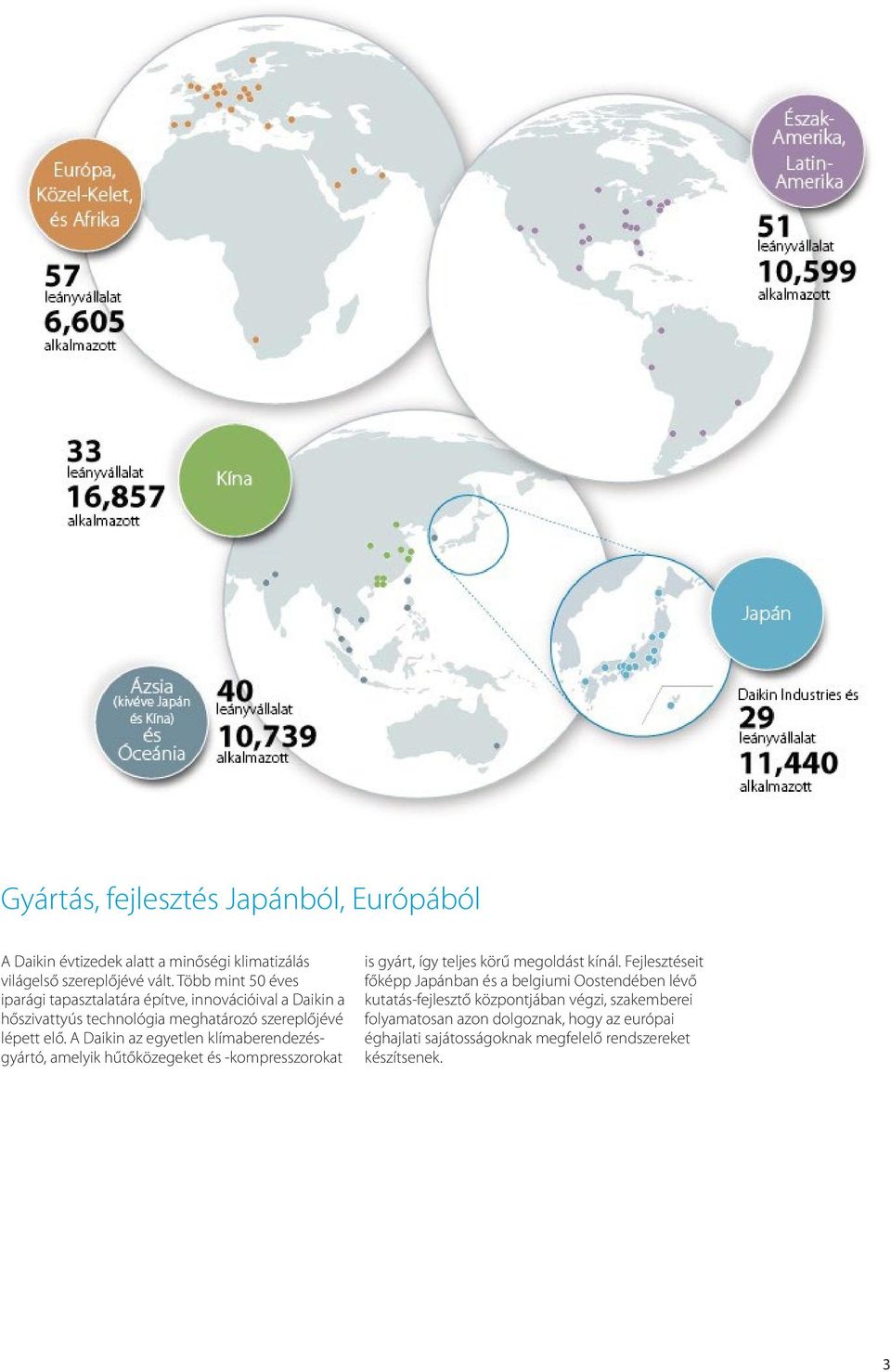

3 Gyártás, fejlesztés Japánból, Európából A Daikin évtizedek alatt a minőségi klimatizálás világelső szereplőjévé vált. Több mint 50 éves iparági tapasztalatára építve, innovációival a Daikin a hőszivattyús technológia meghatározó szereplőjévé lépett elő. A Daikin az egyetlen klímaberendezésgyártó, amelyik hűtőközegeket és -kompresszorokat is gyárt, így teljes körű megoldást kínál. Fejlesztéseit főképp Japánban és a belgiumi Oostendében lévő kutatás-fejlesztő központjában végzi, szakemberei folyamatosan azon dolgoznak, hogy az európai éghajlati sajátosságoknak megfelelő rendszereket készítsenek. 3

4 4

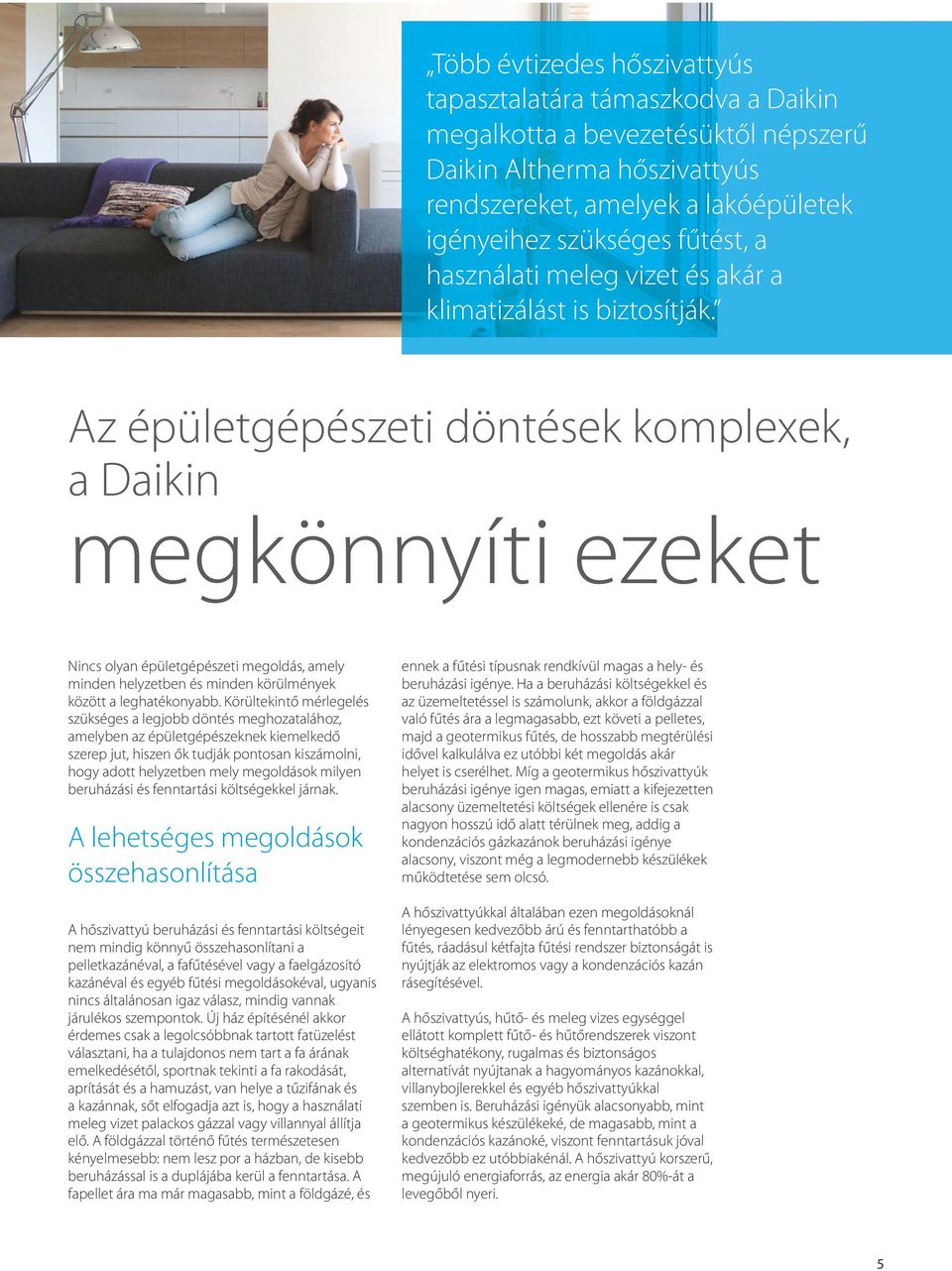

5 Több évtizedes hőszivattyús tapasztalatára támaszkodva a Daikin megalkotta a bevezetésüktől népszerű Daikin Altherma hőszivattyús rendszereket, amelyek a lakóépületek igényeihez szükséges fűtést, a használati meleg vizet és akár a klimatizálást is biztosítják. Az épületgépészeti döntések komplexek, a Daikin megkönnyíti ezeket Nincs olyan épületgépészeti megoldás, amely minden helyzetben és minden körülmények között a leghatékonyabb. Körültekintő mérlegelés szükséges a legjobb döntés meghozatalához, amelyben az épületgépészeknek kiemelkedő szerep jut, hiszen ők tudják pontosan kiszámolni, hogy adott helyzetben mely megoldások milyen beruházási és fenntartási költségekkel járnak. A lehetséges megoldások összehasonlítása A hőszivattyú beruházási és fenntartási költségeit nem mindig könnyű összehasonlítani a pelletkazánéval, a fafűtésével vagy a faelgázosító kazánéval és egyéb fűtési megoldásokéval, ugyanis nincs általánosan igaz válasz, mindig vannak járulékos szempontok. Új ház építésénél akkor érdemes csak a legolcsóbbnak tartott fatüzelést választani, ha a tulajdonos nem tart a fa árának emelkedésétől, sportnak tekinti a fa rakodását, aprítását és a hamuzást, van helye a tűzifának és a kazánnak, sőt elfogadja azt is, hogy a használati meleg vizet palackos gázzal vagy villannyal állítja elő. A földgázzal történő fűtés természetesen kényelmesebb: nem lesz por a házban, de kisebb beruházással is a duplájába kerül a fenntartása. A fapellet ára ma már magasabb, mint a földgázé, és ennek a fűtési típusnak rendkívül magas a hely- és beruházási igénye. Ha a beruházási költségekkel és az üzemeltetéssel is számolunk, akkor a földgázzal való fűtés ára a legmagasabb, ezt követi a pelletes, majd a geotermikus fűtés, de hosszabb megtérülési idővel kalkulálva ez utóbbi két megoldás akár helyet is cserélhet. Míg a geotermikus hőszivattyúk beruházási igénye igen magas, emiatt a kifejezetten alacsony üzemeltetési költségek ellenére is csak nagyon hosszú idő alatt térülnek meg, addig a kondenzációs gázkazánok beruházási igénye alacsony, viszont még a legmodernebb készülékek működtetése sem olcsó. A hőszivattyúkkal általában ezen megoldásoknál lényegesen kedvezőbb árú és fenntarthatóbb a fűtés, ráadásul kétfajta fűtési rendszer biztonságát is nyújtják az elektromos vagy a kondenzációs kazán rásegítésével. A hőszivattyús, hűtő- és meleg vizes egységgel ellátott komplett fűtő- és hűtőrendszerek viszont költséghatékony, rugalmas és biztonságos alternatívát nyújtanak a hagyományos kazánokkal, villanybojlerekkel és egyéb hőszivattyúkkal szemben is. Beruházási igényük alacsonyabb, mint a geotermikus készülékeké, de magasabb, mint a kondenzációs kazánoké, viszont fenntartásuk jóval kedvezőbb ez utóbbiakénál. A hőszivattyú korszerű, megújuló energiaforrás, az energia akár 80%-át a levegőből nyeri. 5

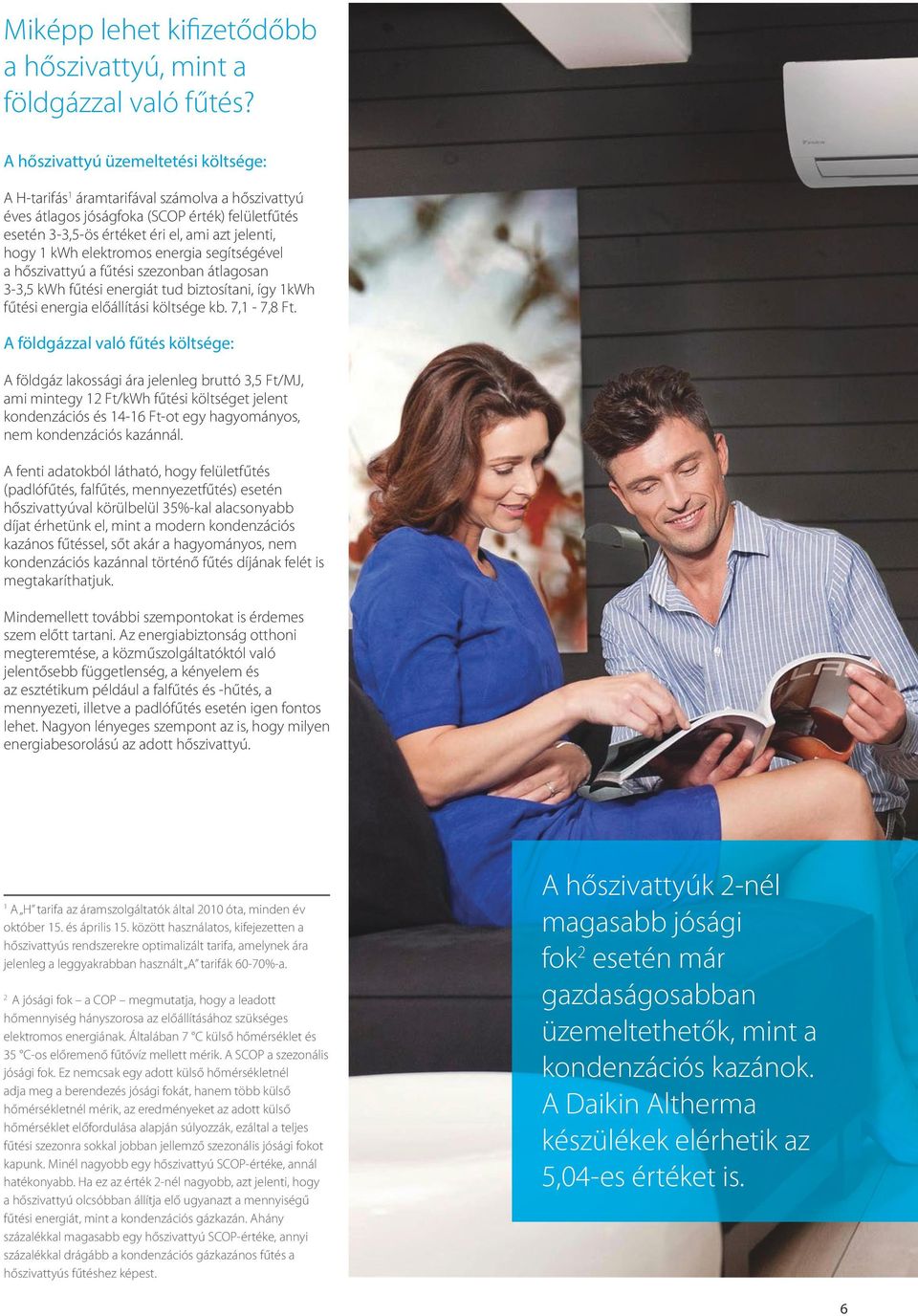

6 Miképp lehet kifizetődőbb a hőszivattyú, mint a földgázzal való fűtés? A hőszivattyú üzemeltetési költsége: A H-tarifás 1 áramtarifával számolva a hőszivattyú éves átlagos jóságfoka (SCOP érték) felületfűtés esetén 3-3,5-ös értéket éri el, ami azt jelenti, hogy 1 kwh elektromos energia segítségével a hőszivattyú a fűtési szezonban átlagosan 3-3,5 kwh fűtési energiát tud biztosítani, így 1kWh fűtési energia előállítási költsége kb. 7,1-7,8 Ft. A földgázzal való fűtés költsége: A földgáz lakossági ára jelenleg bruttó 3,5 Ft/MJ, ami mintegy 12 Ft/kWh fűtési költséget jelent kondenzációs és Ft-ot egy hagyományos, nem kondenzációs kazánnál. A fenti adatokból látható, hogy felületfűtés (padlófűtés, falfűtés, mennyezetfűtés) esetén hőszivattyúval körülbelül 35%-kal alacsonyabb díjat érhetünk el, mint a modern kondenzációs kazános fűtéssel, sőt akár a hagyományos, nem kondenzációs kazánnal történő fűtés díjának felét is megtakaríthatjuk. Mindemellett további szempontokat is érdemes szem előtt tartani. Az energiabiztonság otthoni megteremtése, a közműszolgáltatóktól való jelentősebb függetlenség, a kényelem és az esztétikum például a falfűtés és -hűtés, a mennyezeti, illetve a padlófűtés esetén igen fontos lehet. Nagyon lényeges szempont az is, hogy milyen energiabesorolású az adott hőszivattyú. 1 A H tarifa az áramszolgáltatók által 2010 óta, minden év október 15. és április 15. között használatos, kifejezetten a hőszivattyús rendszerekre optimalizált tarifa, amelynek ára jelenleg a leggyakrabban használt A tarifák 60-70%-a. 2 A jósági fok a COP megmutatja, hogy a leadott hőmennyiség hányszorosa az előállításához szükséges elektromos energiának. Általában 7 C külső hőmérséklet és 35 C-os előremenő fűtővíz mellett mérik. A SCOP a szezonális jósági fok. Ez nemcsak egy adott külső hőmérsékletnél adja meg a berendezés jósági fokát, hanem több külső hőmérsékletnél mérik, az eredményeket az adott külső hőmérséklet előfordulása alapján súlyozzák, ezáltal a teljes fűtési szezonra sokkal jobban jellemző szezonális jósági fokot kapunk. Minél nagyobb egy hőszivattyú SCOP-értéke, annál hatékonyabb. Ha ez az érték 2-nél nagyobb, azt jelenti, hogy a hőszivattyú olcsóbban állítja elő ugyanazt a mennyiségű fűtési energiát, mint a kondenzációs gázkazán. Ahány százalékkal magasabb egy hőszivattyú SCOP-értéke, annyi százalékkal drágább a kondenzációs gázkazános fűtés a hőszivattyús fűtéshez képest. A hőszivattyúk 2-nél magasabb jósági fok 2 esetén már gazdaságosabban üzemeltethetők, mint a kondenzációs kazánok. A Daikin Altherma készülékek elérhetik az 5,04-es értéket is. 6

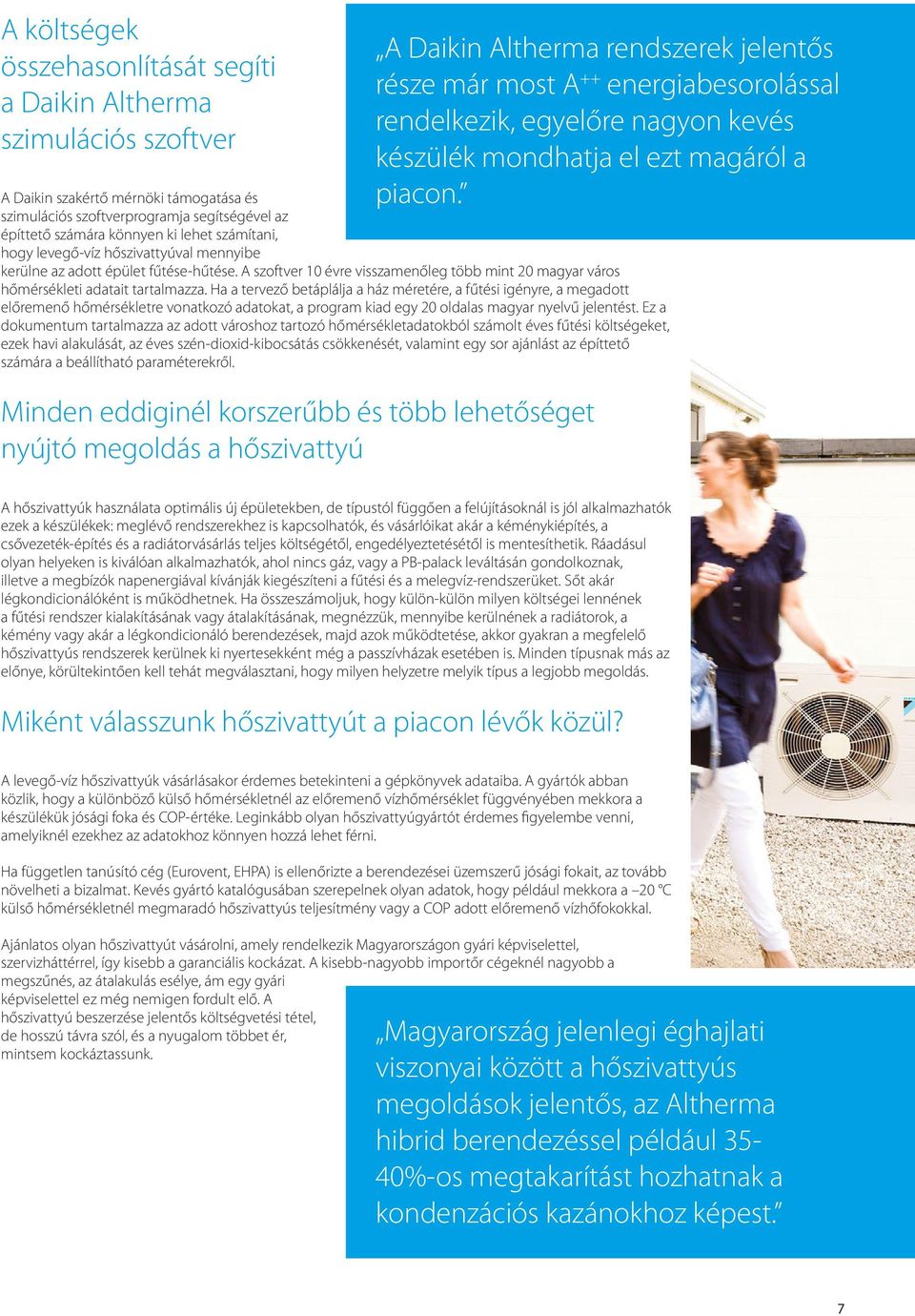

7 A költségek összehasonlítását segíti a Daikin Altherma szimulációs szoftver A Daikin szakértő mérnöki támogatása és szimulációs szoftverprogramja segítségével az építtető számára könnyen ki lehet számítani, hogy levegő-víz hőszivattyúval mennyibe kerülne az adott épület fűtése-hűtése. A szoftver 10 évre visszamenőleg több mint 20 magyar város hőmérsékleti adatait tartalmazza. Ha a tervező betáplálja a ház méretére, a fűtési igényre, a megadott előremenő hőmérsékletre vonatkozó adatokat, a program kiad egy 20 oldalas magyar nyelvű jelentést. Ez a dokumentum tartalmazza az adott városhoz tartozó hőmérsékletadatokból számolt éves fűtési költségeket, ezek havi alakulását, az éves szén-dioxid-kibocsátás csökkenését, valamint egy sor ajánlást az építtető számára a beállítható paraméterekről. Minden eddiginél korszerűbb és több lehetőséget nyújtó megoldás a hőszivattyú A Daikin Altherma rendszerek jelentős része már most A ++ energiabesorolással rendelkezik, egyelőre nagyon kevés készülék mondhatja el ezt magáról a piacon. A hőszivattyúk használata optimális új épületekben, de típustól függően a felújításoknál is jól alkalmazhatók ezek a készülékek: meglévő rendszerekhez is kapcsolhatók, és vásárlóikat akár a kéménykiépítés, a csővezeték-építés és a radiátorvásárlás teljes költségétől, engedélyeztetésétől is mentesíthetik. Ráadásul olyan helyeken is kiválóan alkalmazhatók, ahol nincs gáz, vagy a PB-palack leváltásán gondolkoznak, illetve a megbízók napenergiával kívánják kiegészíteni a fűtési és a melegvíz-rendszerüket. Sőt akár légkondicionálóként is működhetnek. Ha összeszámoljuk, hogy külön-külön milyen költségei lennének a fűtési rendszer kialakításának vagy átalakításának, megnézzük, mennyibe kerülnének a radiátorok, a kémény vagy akár a légkondicionáló berendezések, majd azok működtetése, akkor gyakran a megfelelő hőszivattyús rendszerek kerülnek ki nyertesekként még a passzívházak esetében is. Minden típusnak más az előnye, körültekintően kell tehát megválasztani, hogy milyen helyzetre melyik típus a legjobb megoldás. Miként válasszunk hőszivattyút a piacon lévők közül? A levegő-víz hőszivattyúk vásárlásakor érdemes betekinteni a gépkönyvek adataiba. A gyártók abban közlik, hogy a különböző külső hőmérsékletnél az előremenő vízhőmérséklet függvényében mekkora a készülékük jósági foka és COP-értéke. Leginkább olyan hőszivattyúgyártót érdemes figyelembe venni, amelyiknél ezekhez az adatokhoz könnyen hozzá lehet férni. Ha független tanúsító cég (Eurovent, EHPA) is ellenőrizte a berendezései üzemszerű jósági fokait, az tovább növelheti a bizalmat. Kevés gyártó katalógusában szerepelnek olyan adatok, hogy például mekkora a 20 C külső hőmérsékletnél megmaradó hőszivattyús teljesítmény vagy a COP adott előremenő vízhőfokokkal. Ajánlatos olyan hőszivattyút vásárolni, amely rendelkezik Magyarországon gyári képviselettel, szervizháttérrel, így kisebb a garanciális kockázat. A kisebb-nagyobb importőr cégeknél nagyobb a megszűnés, az átalakulás esélye, ám egy gyári képviselettel ez még nemigen fordult elő. A hőszivattyú beszerzése jelentős költségvetési tétel, de hosszú távra szól, és a nyugalom többet ér, mintsem kockáztassunk. Magyarország jelenlegi éghajlati viszonyai között a hőszivattyús megoldások jelentős, az Altherma hibrid berendezéssel például 35-40%-os megtakarítást hozhatnak a kondenzációs kazánokhoz képest. 7

8 8

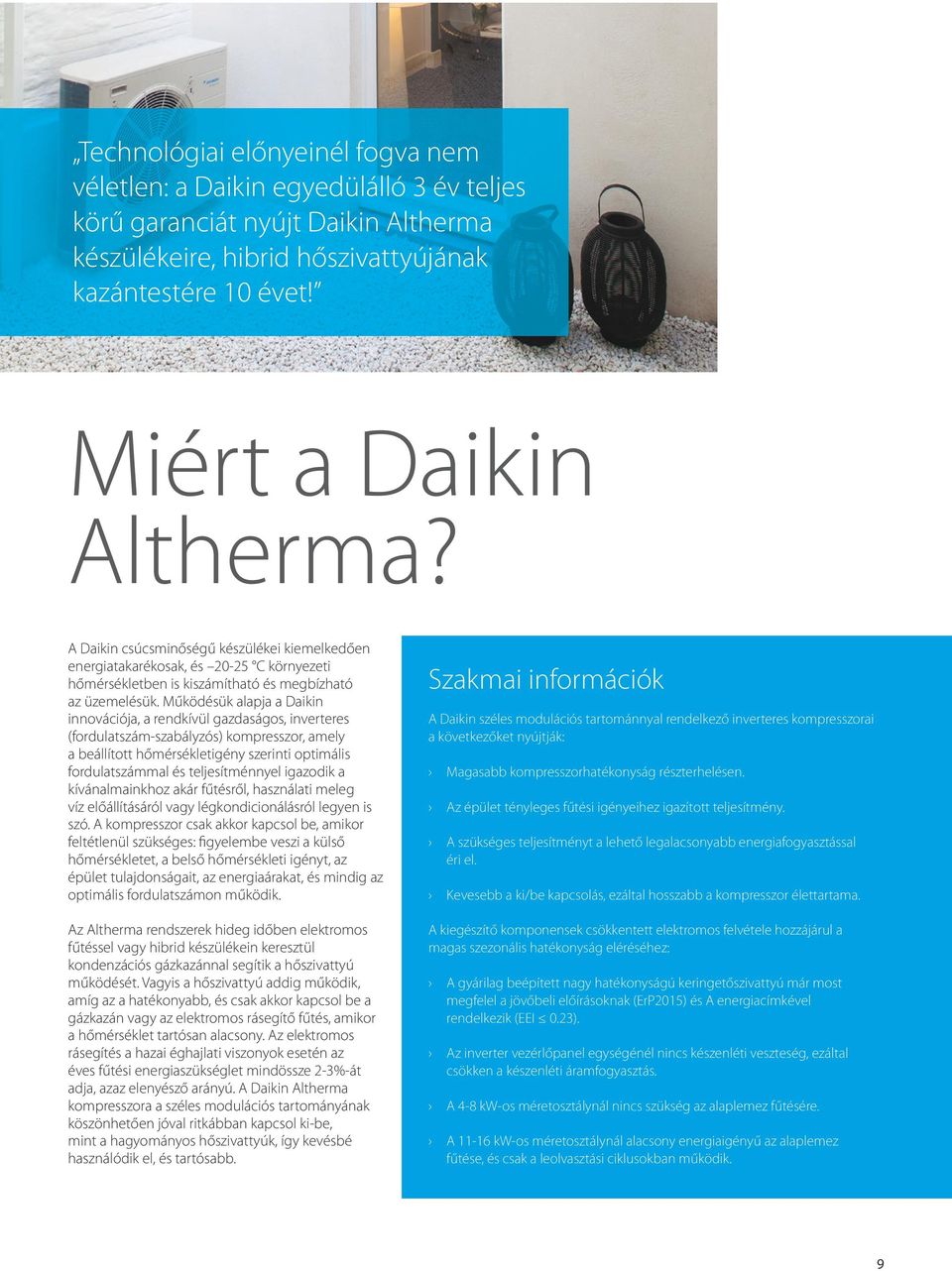

9 Technológiai előnyeinél fogva nem véletlen: a Daikin egyedülálló 3 év teljes körű garanciát nyújt Daikin Altherma készülékeire, hibrid hőszivattyújának kazántestére 10 évet! Miért a Daikin Altherma? A Daikin csúcsminőségű készülékei kiemelkedően energiatakarékosak, és C környezeti hőmérsékletben is kiszámítható és megbízható az üzemelésük. Működésük alapja a Daikin innovációja, a rendkívül gazdaságos, inverteres (fordulatszám-szabályzós) kompresszor, amely a beállított hőmérsékletigény szerinti optimális fordulatszámmal és teljesítménnyel igazodik a kívánalmainkhoz akár fűtésről, használati meleg víz előállításáról vagy légkondicionálásról legyen is szó. A kompresszor csak akkor kapcsol be, amikor feltétlenül szükséges: figyelembe veszi a külső hőmérsékletet, a belső hőmérsékleti igényt, az épület tulajdonságait, az energiaárakat, és mindig az optimális fordulatszámon működik. Az Altherma rendszerek hideg időben elektromos fűtéssel vagy hibrid készülékein keresztül kondenzációs gázkazánnal segítik a hőszivattyú működését. Vagyis a hőszivattyú addig működik, amíg az a hatékonyabb, és csak akkor kapcsol be a gázkazán vagy az elektromos rásegítő fűtés, amikor a hőmérséklet tartósan alacsony. Az elektromos rásegítés a hazai éghajlati viszonyok esetén az éves fűtési energiaszükséglet mindössze 2-3%-át adja, azaz elenyésző arányú. A Daikin Altherma kompresszora a széles modulációs tartományának köszönhetően jóval ritkábban kapcsol ki-be, mint a hagyományos hőszivattyúk, így kevésbé használódik el, és tartósabb. Szakmai információk A Daikin széles modulációs tartománnyal rendelkező inverteres kompresszorai a következőket nyújtják: Magasabb kompresszorhatékonyság részterhelésen. Az épület tényleges fűtési igényeihez igazított teljesítmény. A szükséges teljesítményt a lehető legalacsonyabb energiafogyasztással éri el. Kevesebb a ki/be kapcsolás, ezáltal hosszabb a kompresszor élettartama. A kiegészítő komponensek csökkentett elektromos felvétele hozzájárul a magas szezonális hatékonyság eléréséhez: A gyárilag beépített nagy hatékonyságú keringetőszivattyú már most megfelel a jövőbeli előírásoknak (ErP2015) és A energiacímkével rendelkezik (EEI 0.23). Az inverter vezérlőpanel egységénél nincs készenléti veszteség, ezáltal csökken a készenléti áramfogyasztás. A 4-8 kw-os méretosztálynál nincs szükség az alaplemez fűtésére. A kw-os méretosztálynál alacsony energiaigényű az alaplemez fűtése, és csak a leolvasztási ciklusokban működik. 9

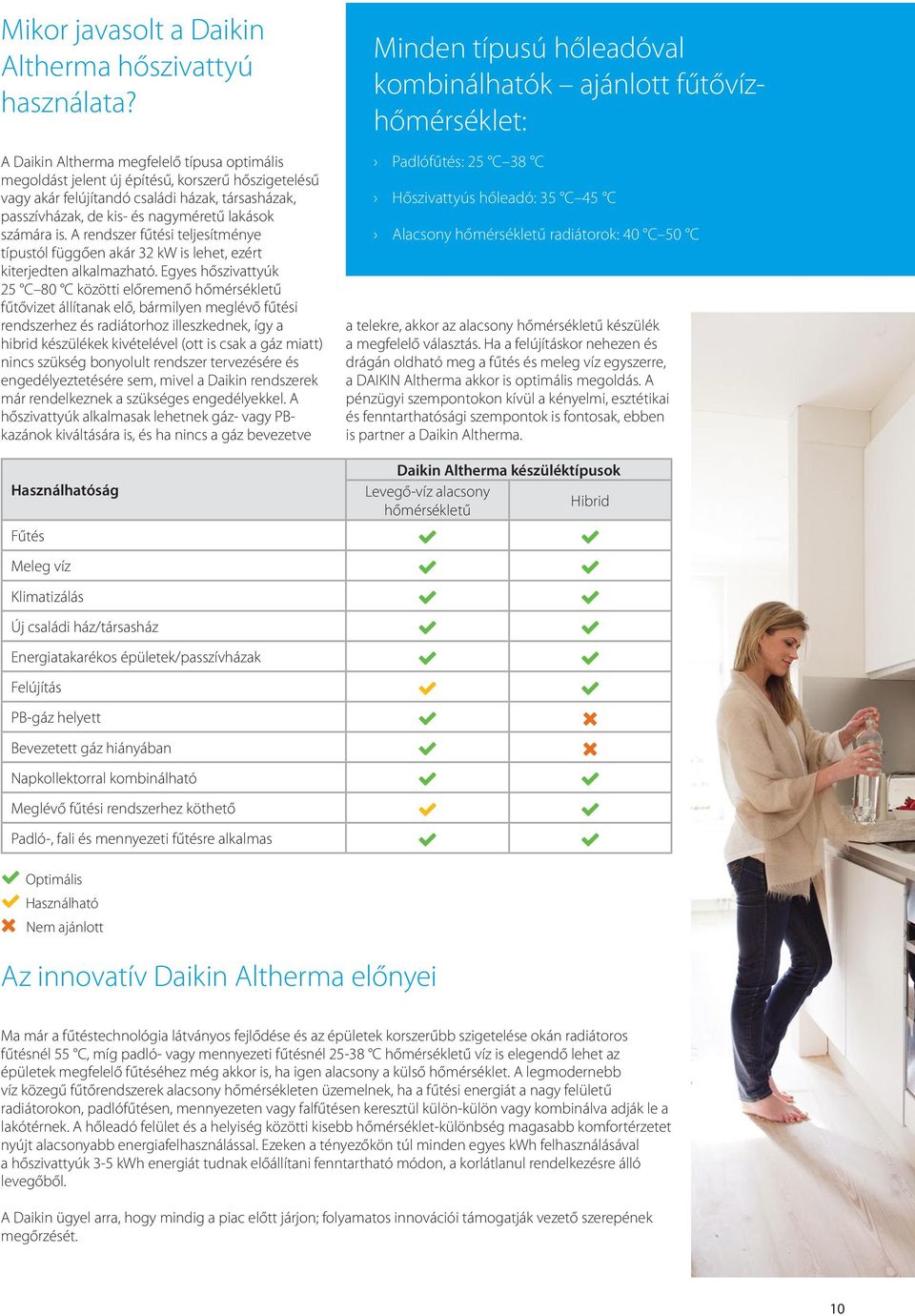

10 Mikor javasolt a Daikin Altherma hőszivattyú használata? A Daikin Altherma megfelelő típusa optimális megoldást jelent új építésű, korszerű hőszigetelésű vagy akár felújítandó családi házak, társasházak, passzívházak, de kis- és nagyméretű lakások számára is. A rendszer fűtési teljesítménye típustól függően akár 32 kw is lehet, ezért kiterjedten alkalmazható. Egyes hőszivattyúk 25 C 80 C közötti előremenő hőmérsékletű fűtővizet állítanak elő, bármilyen meglévő fűtési rendszerhez és radiátorhoz illeszkednek, így a hibrid készülékek kivételével (ott is csak a gáz miatt) nincs szükség bonyolult rendszer tervezésére és engedélyeztetésére sem, mivel a Daikin rendszerek már rendelkeznek a szükséges engedélyekkel. A hőszivattyúk alkalmasak lehetnek gáz- vagy PBkazánok kiváltására is, és ha nincs a gáz bevezetve Minden típusú hőleadóval kombinálhatók ajánlott fűtővízhőmérséklet: Padlófűtés: 25 C 38 C Hőszivattyús hőleadó: 35 C 45 C Alacsony hőmérsékletű radiátorok: 40 C 50 C a telekre, akkor az alacsony hőmérsékletű készülék a megfelelő választás. Ha a felújításkor nehezen és drágán oldható meg a fűtés és meleg víz egyszerre, a DAIKIN Altherma akkor is optimális megoldás. A pénzügyi szempontokon kívül a kényelmi, esztétikai és fenntarthatósági szempontok is fontosak, ebben is partner a Daikin Altherma. Használhatóság Daikin Altherma készüléktípusok Levegő-víz alacsony Hibrid hőmérsékletű Fűtés Meleg víz Klimatizálás Új családi ház/társasház Energiatakarékos épületek/passzívházak Felújítás PB-gáz helyett Bevezetett gáz hiányában Napkollektorral kombinálható Meglévő fűtési rendszerhez köthető Padló-, fali és mennyezeti fűtésre alkalmas Optimális Használható Nem ajánlott Az innovatív Daikin Altherma előnyei Ma már a fűtéstechnológia látványos fejlődése és az épületek korszerűbb szigetelése okán radiátoros fűtésnél 55 C, míg padló- vagy mennyezeti fűtésnél C hőmérsékletű víz is elegendő lehet az épületek megfelelő fűtéséhez még akkor is, ha igen alacsony a külső hőmérséklet. A legmodernebb víz közegű fűtőrendszerek alacsony hőmérsékleten üzemelnek, ha a fűtési energiát a nagy felületű radiátorokon, padlófűtésen, mennyezeten vagy falfűtésen keresztül külön-külön vagy kombinálva adják le a lakótérnek. A hőleadó felület és a helyiség közötti kisebb hőmérséklet-különbség magasabb komfortérzetet nyújt alacsonyabb energiafelhasználással. Ezeken a tényezőkön túl minden egyes kwh felhasználásával a hőszivattyúk 3-5 kwh energiát tudnak előállítani fenntartható módon, a korlátlanul rendelkezésre álló levegőből. A Daikin ügyel arra, hogy mindig a piac előtt járjon; folyamatos innovációi támogatják vezető szerepének megőrzését. 10

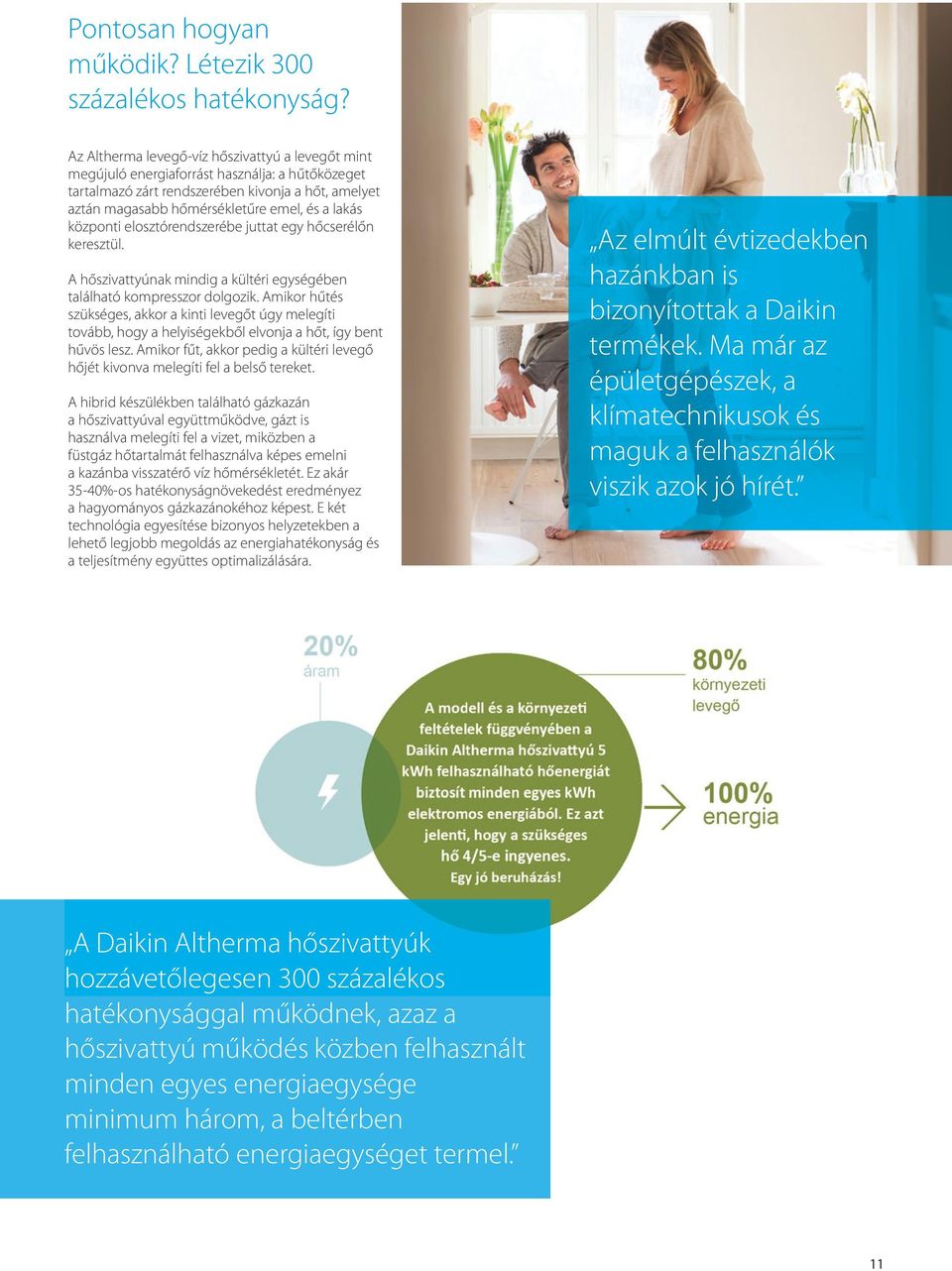

11 Pontosan hogyan működik? Létezik 300 százalékos hatékonyság? Az Altherma levegő-víz hőszivattyú a levegőt mint megújuló energiaforrást használja: a hűtőközeget tartalmazó zárt rendszerében kivonja a hőt, amelyet aztán magasabb hőmérsékletűre emel, és a lakás központi elosztórendszerébe juttat egy hőcserélőn keresztül. A hőszivattyúnak mindig a kültéri egységében található kompresszor dolgozik. Amikor hűtés szükséges, akkor a kinti levegőt úgy melegíti tovább, hogy a helyiségekből elvonja a hőt, így bent hűvös lesz. Amikor fűt, akkor pedig a kültéri levegő hőjét kivonva melegíti fel a belső tereket. A hibrid készülékben található gázkazán a hőszivattyúval együttműködve, gázt is használva melegíti fel a vizet, miközben a füstgáz hőtartalmát felhasználva képes emelni a kazánba visszatérő víz hőmérsékletét. Ez akár 35-40%-os hatékonyságnövekedést eredményez a hagyományos gázkazánokéhoz képest. E két technológia egyesítése bizonyos helyzetekben a lehető legjobb megoldás az energiahatékonyság és a teljesítmény együttes optimalizálására. Az elmúlt évtizedekben hazánkban is bizonyítottak a Daikin termékek. Ma már az épületgépészek, a klímatechnikusok és maguk a felhasználók viszik azok jó hírét. A Daikin Altherma hőszivattyúk hozzávetőlegesen 300 százalékos hatékonysággal működnek, azaz a hőszivattyú működés közben felhasznált minden egyes energiaegysége minimum három, a beltérben felhasználható energiaegységet termel. 11

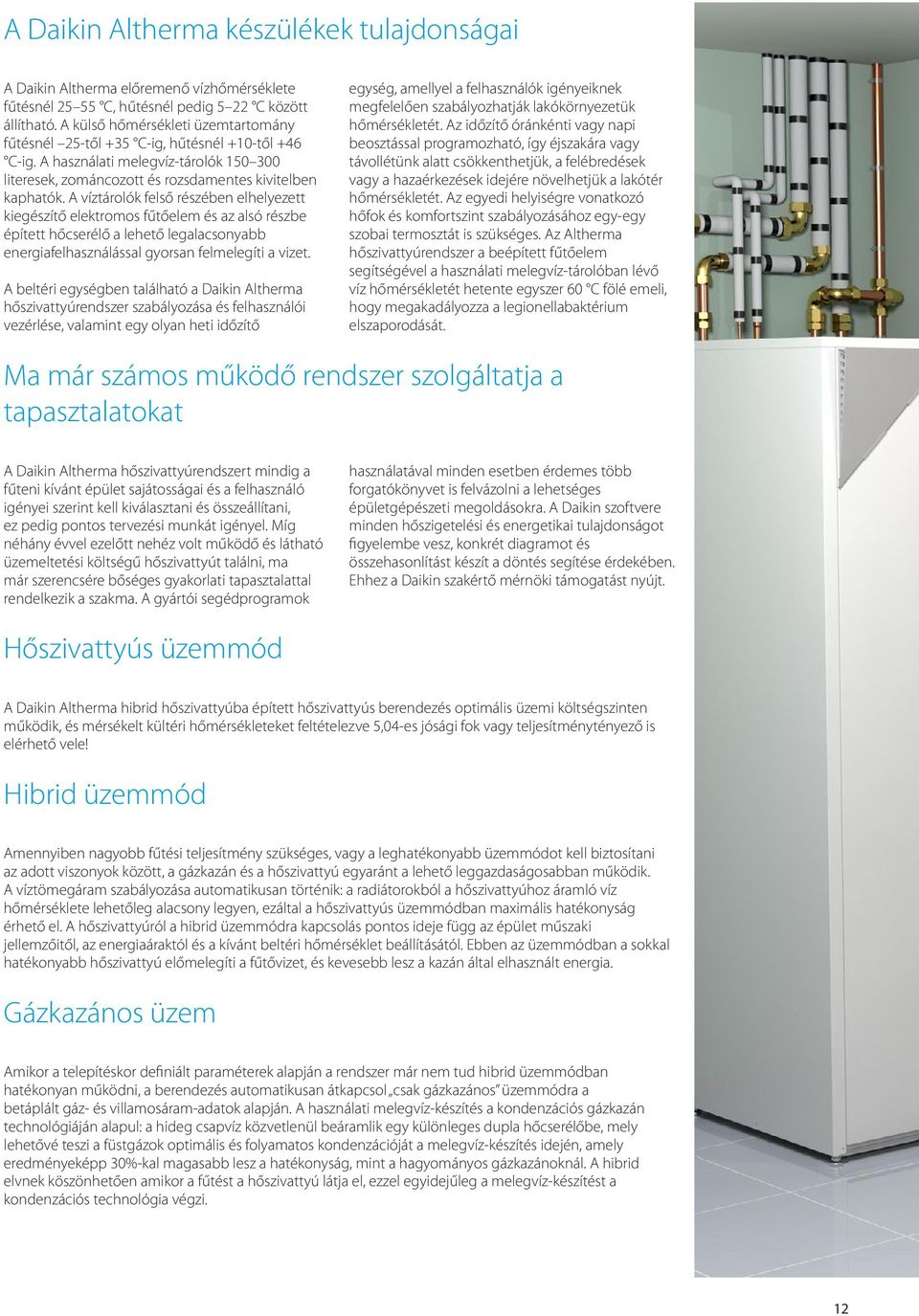

12 A Daikin Altherma készülékek tulajdonságai A Daikin Altherma előremenő vízhőmérséklete fűtésnél C, hűtésnél pedig 5 22 C között állítható. A külső hőmérsékleti üzemtartomány fűtésnél 25-től +35 C-ig, hűtésnél +10-től +46 C-ig. A használati melegvíz-tárolók literesek, zománcozott és rozsdamentes kivitelben kaphatók. A víztárolók felső részében elhelyezett kiegészítő elektromos fűtőelem és az alsó részbe épített hőcserélő a lehető legalacsonyabb energiafelhasználással gyorsan felmelegíti a vizet. A beltéri egységben található a Daikin Altherma hőszivattyúrendszer szabályozása és felhasználói vezérlése, valamint egy olyan heti időzítő egység, amellyel a felhasználók igényeiknek megfelelően szabályozhatják lakókörnyezetük hőmérsékletét. Az időzítő óránkénti vagy napi beosztással programozható, így éjszakára vagy távollétünk alatt csökkenthetjük, a felébredések vagy a hazaérkezések idejére növelhetjük a lakótér hőmérsékletét. Az egyedi helyiségre vonatkozó hőfok és komfortszint szabályozásához egy-egy szobai termosztát is szükséges. Az Altherma hőszivattyúrendszer a beépített fűtőelem segítségével a használati melegvíz-tárolóban lévő víz hőmérsékletét hetente egyszer 60 C fölé emeli, hogy megakadályozza a legionellabaktérium elszaporodását. Ma már számos működő rendszer szolgáltatja a tapasztalatokat A Daikin Altherma hőszivattyúrendszert mindig a fűteni kívánt épület sajátosságai és a felhasználó igényei szerint kell kiválasztani és összeállítani, ez pedig pontos tervezési munkát igényel. Míg néhány évvel ezelőtt nehéz volt működő és látható üzemeltetési költségű hőszivattyút találni, ma már szerencsére bőséges gyakorlati tapasztalattal rendelkezik a szakma. A gyártói segédprogramok használatával minden esetben érdemes több forgatókönyvet is felvázolni a lehetséges épületgépészeti megoldásokra. A Daikin szoftvere minden hőszigetelési és energetikai tulajdonságot figyelembe vesz, konkrét diagramot és összehasonlítást készít a döntés segítése érdekében. Ehhez a Daikin szakértő mérnöki támogatást nyújt. Hőszivattyús üzemmód A Daikin Altherma hibrid hőszivattyúba épített hőszivattyús berendezés optimális üzemi költségszinten működik, és mérsékelt kültéri hőmérsékleteket feltételezve 5,04-es jósági fok vagy teljesítménytényező is elérhető vele! Hibrid üzemmód Amennyiben nagyobb fűtési teljesítmény szükséges, vagy a leghatékonyabb üzemmódot kell biztosítani az adott viszonyok között, a gázkazán és a hőszivattyú egyaránt a lehető leggazdaságosabban működik. A víztömegáram szabályozása automatikusan történik: a radiátorokból a hőszivattyúhoz áramló víz hőmérséklete lehetőleg alacsony legyen, ezáltal a hőszivattyús üzemmódban maximális hatékonyság érhető el. A hőszivattyúról a hibrid üzemmódra kapcsolás pontos ideje függ az épület műszaki jellemzőitől, az energiaáraktól és a kívánt beltéri hőmérséklet beállításától. Ebben az üzemmódban a sokkal hatékonyabb hőszivattyú előmelegíti a fűtővizet, és kevesebb lesz a kazán által elhasznált energia. Gázkazános üzem Amikor a telepítéskor definiált paraméterek alapján a rendszer már nem tud hibrid üzemmódban hatékonyan működni, a berendezés automatikusan átkapcsol csak gázkazános üzemmódra a betáplált gáz- és villamosáram-adatok alapján. A használati melegvíz-készítés a kondenzációs gázkazán technológiáján alapul: a hideg csapvíz közvetlenül beáramlik egy különleges dupla hőcserélőbe, mely lehetővé teszi a füstgázok optimális és folyamatos kondenzációját a melegvíz-készítés idején, amely eredményeképp 30%-kal magasabb lesz a hatékonyság, mint a hagyományos gázkazánoknál. A hibrid elvnek köszönhetően amikor a fűtést a hőszivattyú látja el, ezzel egyidejűleg a melegvíz-készítést a kondenzációs technológia végzi. 12

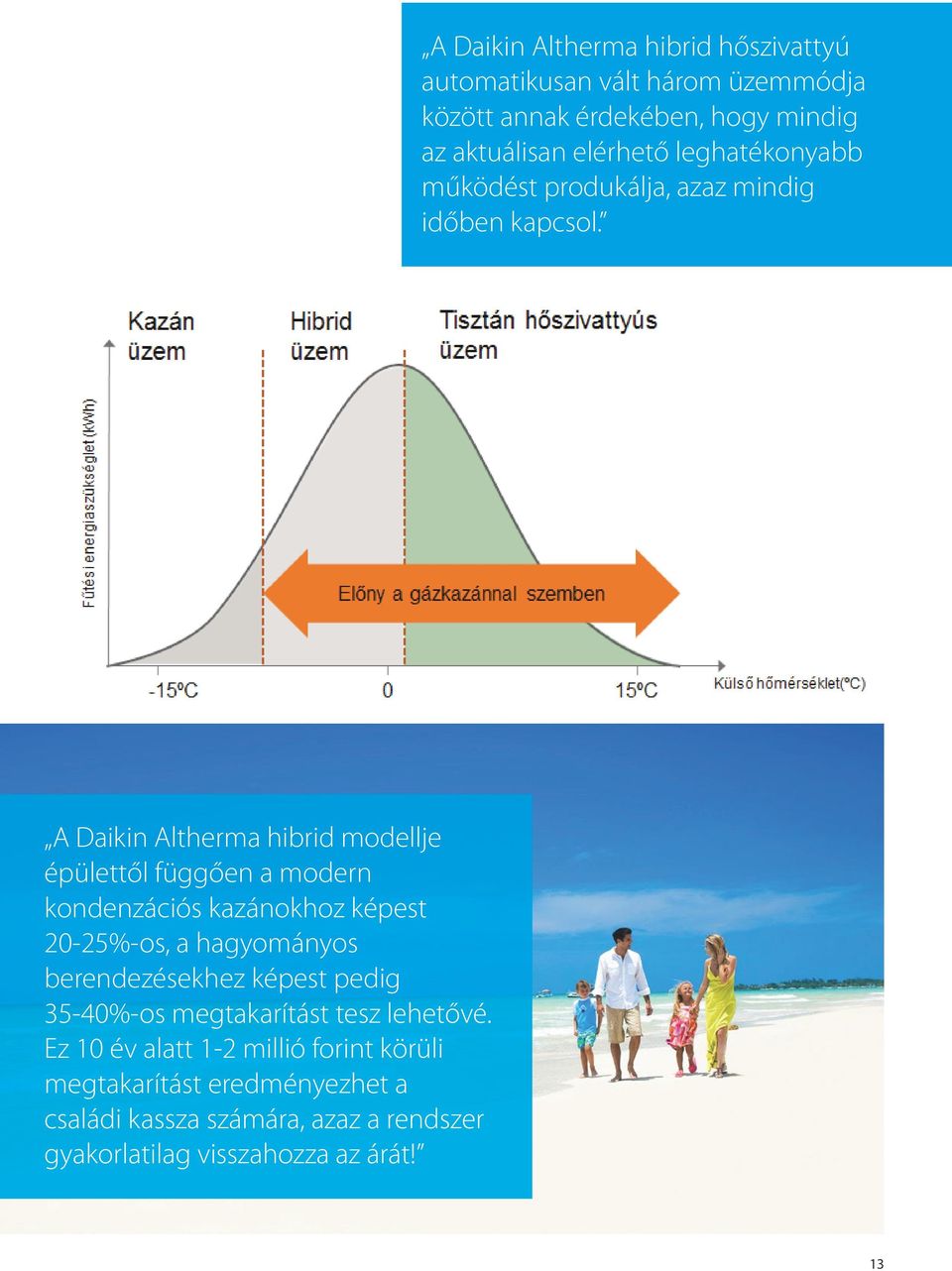

13 A Daikin Altherma hibrid hőszivattyú automatikusan vált három üzemmódja között annak érdekében, hogy mindig az aktuálisan elérhető leghatékonyabb működést produkálja, azaz mindig időben kapcsol. A Daikin Altherma hibrid modellje épülettől függően a modern kondenzációs kazánokhoz képest 20-25%-os, a hagyományos berendezésekhez képest pedig 35-40%-os megtakarítást tesz lehetővé. Ez 10 év alatt 1-2 millió forint körüli megtakarítást eredményezhet a családi kassza számára, azaz a rendszer gyakorlatilag visszahozza az árát! 13

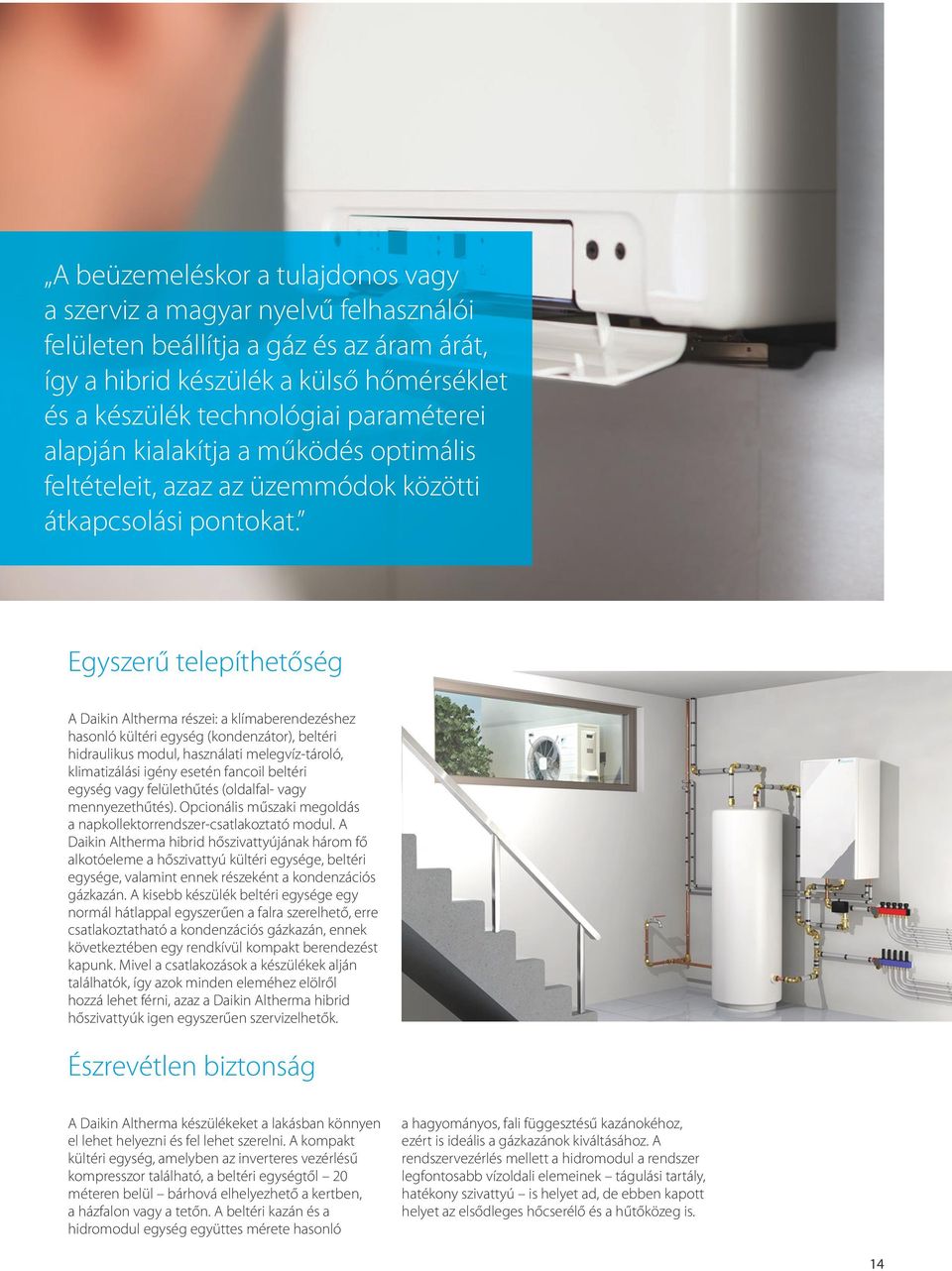

14 A beüzemeléskor a tulajdonos vagy a szerviz a magyar nyelvű felhasználói felületen beállítja a gáz és az áram árát, így a hibrid készülék a külső hőmérséklet és a készülék technológiai paraméterei alapján kialakítja a működés optimális feltételeit, azaz az üzemmódok közötti átkapcsolási pontokat. Egyszerű telepíthetőség A Daikin Altherma részei: a klímaberendezéshez hasonló kültéri egység (kondenzátor), beltéri hidraulikus modul, használati melegvíz-tároló, klimatizálási igény esetén fancoil beltéri egység vagy felülethűtés (oldalfal- vagy mennyezethűtés). Opcionális műszaki megoldás a napkollektorrendszer-csatlakoztató modul. A Daikin Altherma hibrid hőszivattyújának három fő alkotóeleme a hőszivattyú kültéri egysége, beltéri egysége, valamint ennek részeként a kondenzációs gázkazán. A kisebb készülék beltéri egysége egy normál hátlappal egyszerűen a falra szerelhető, erre csatlakoztatható a kondenzációs gázkazán, ennek következtében egy rendkívül kompakt berendezést kapunk. Mivel a csatlakozások a készülékek alján találhatók, így azok minden eleméhez elölről hozzá lehet férni, azaz a Daikin Altherma hibrid hőszivattyúk igen egyszerűen szervizelhetők. Észrevétlen biztonság A Daikin Altherma készülékeket a lakásban könnyen el lehet helyezni és fel lehet szerelni. A kompakt kültéri egység, amelyben az inverteres vezérlésű kompresszor található, a beltéri egységtől 20 méteren belül bárhová elhelyezhető a kertben, a házfalon vagy a tetőn. A beltéri kazán és a hidromodul egység együttes mérete hasonló a hagyományos, fali függesztésű kazánokéhoz, ezért is ideális a gázkazánok kiváltásához. A rendszervezérlés mellett a hidromodul a rendszer legfontosabb vízoldali elemeinek tágulási tartály, hatékony szivattyú is helyet ad, de ebben kapott helyet az elsődleges hőcserélő és a hűtőközeg is. 14

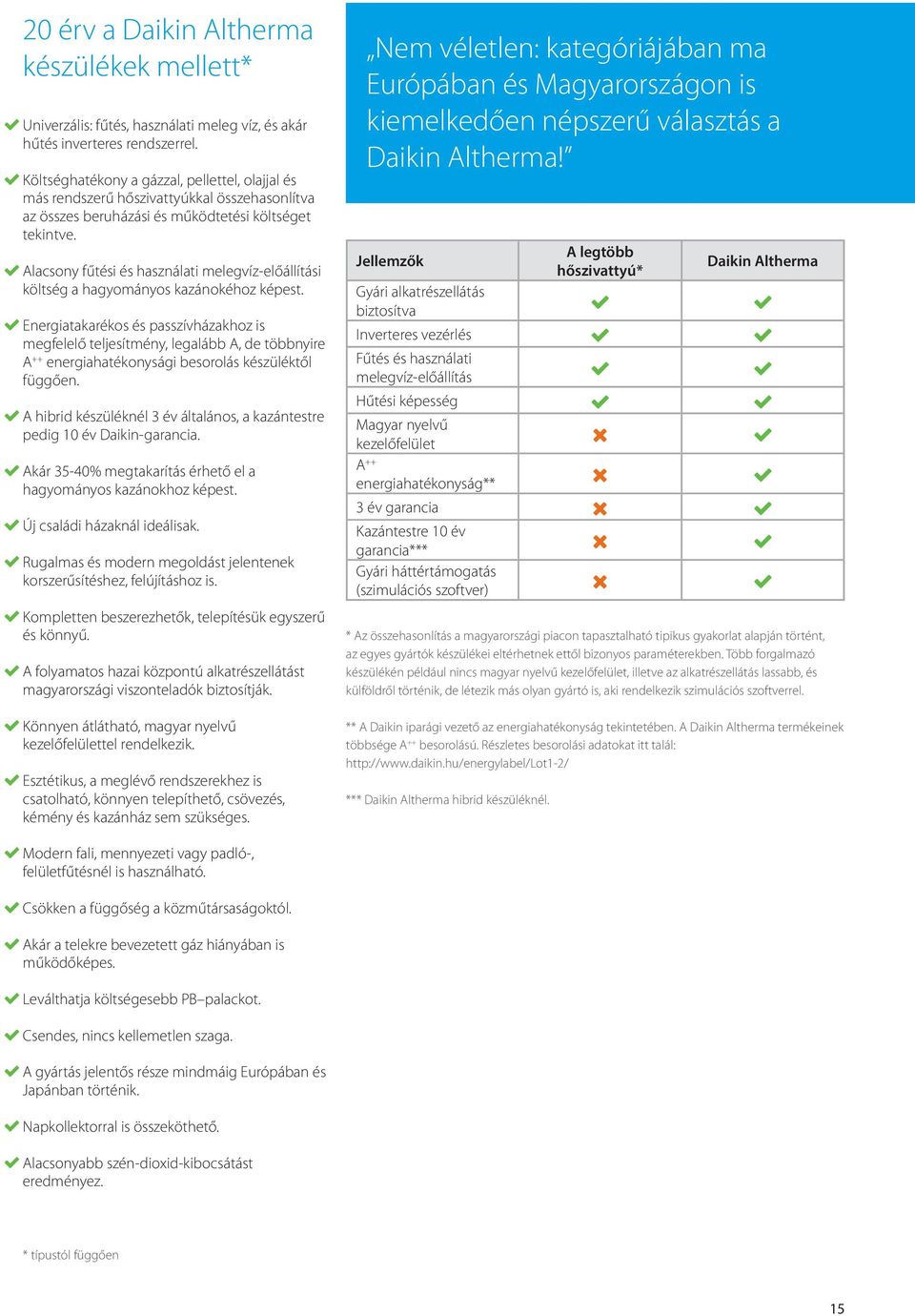

15 20 érv a Daikin Altherma készülékek mellett* Univerzális: fűtés, használati meleg víz, és akár hűtés inverteres rendszerrel. Költséghatékony a gázzal, pellettel, olajjal és más rendszerű hőszivattyúkkal összehasonlítva az összes beruházási és működtetési költséget tekintve. Alacsony fűtési és használati melegvíz-előállítási költség a hagyományos kazánokéhoz képest. Energiatakarékos és passzívházakhoz is megfelelő teljesítmény, legalább A, de többnyire A ++ energiahatékonysági besorolás készüléktől függően. A hibrid készüléknél 3 év általános, a kazántestre pedig 10 év Daikin-garancia. Akár 35-40% megtakarítás érhető el a hagyományos kazánokhoz képest. Új családi házaknál ideálisak. Rugalmas és modern megoldást jelentenek korszerűsítéshez, felújításhoz is. Kompletten beszerezhetők, telepítésük egyszerű és könnyű. A folyamatos hazai központú alkatrészellátást magyarországi viszonteladók biztosítják. Könnyen átlátható, magyar nyelvű kezelőfelülettel rendelkezik. Esztétikus, a meglévő rendszerekhez is csatolható, könnyen telepíthető, csövezés, kémény és kazánház sem szükséges. Nem véletlen: kategóriájában ma Európában és Magyarországon is kiemelkedően népszerű választás a Daikin Altherma! Jellemzők A legtöbb hőszivattyú* Daikin Altherma Gyári alkatrészellátás biztosítva Inverteres vezérlés Fűtés és használati melegvíz-előállítás Hűtési képesség Magyar nyelvű kezelőfelület A ++ energiahatékonyság** 3 év garancia Kazántestre 10 év garancia*** Gyári háttértámogatás (szimulációs szoftver) * Az összehasonlítás a magyarországi piacon tapasztalható tipikus gyakorlat alapján történt, az egyes gyártók készülékei eltérhetnek ettől bizonyos paraméterekben. Több forgalmazó készülékén például nincs magyar nyelvű kezelőfelület, illetve az alkatrészellátás lassabb, és külföldről történik, de létezik más olyan gyártó is, aki rendelkezik szimulációs szoftverrel. ** A Daikin iparági vezető az energiahatékonyság tekintetében. A Daikin Altherma termékeinek többsége A ++ besorolású. Részletes besorolási adatokat itt talál: *** Daikin Altherma hibrid készüléknél. Modern fali, mennyezeti vagy padló-, felületfűtésnél is használható. Csökken a függőség a közműtársaságoktól. Akár a telekre bevezetett gáz hiányában is működőképes. Leválthatja költségesebb PB palackot. Csendes, nincs kellemetlen szaga. A gyártás jelentős része mindmáig Európában és Japánban történik. Napkollektorral is összeköthető. Alacsonyabb szén-dioxid-kibocsátást eredményez. * típustól függően 15

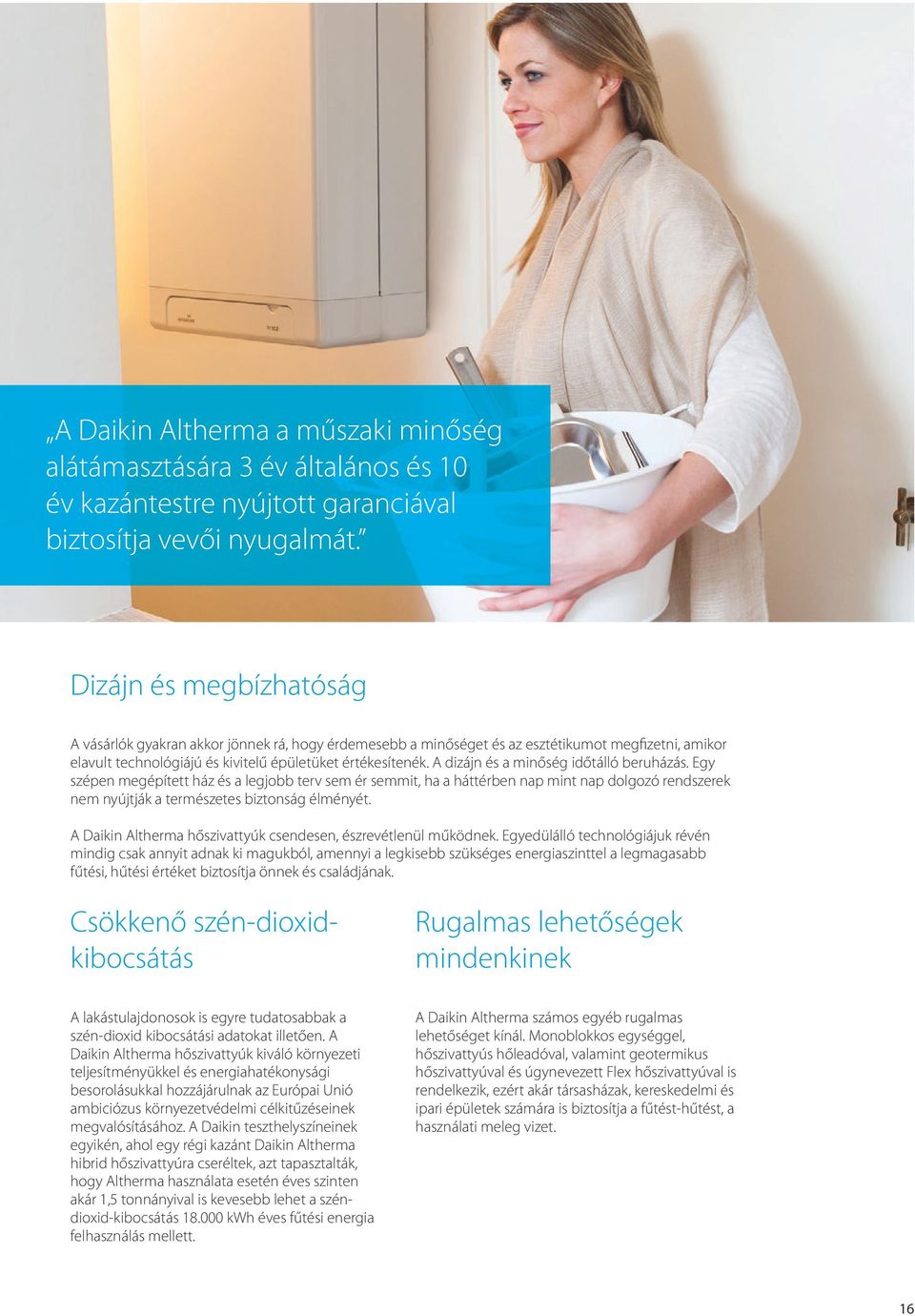

16 A Daikin Altherma a műszaki minőség alátámasztására 3 év általános és 10 év kazántestre nyújtott garanciával biztosítja vevői nyugalmát. Dizájn és megbízhatóság A vásárlók gyakran akkor jönnek rá, hogy érdemesebb a minőséget és az esztétikumot megfizetni, amikor elavult technológiájú és kivitelű épületüket értékesítenék. A dizájn és a minőség időtálló beruházás. Egy szépen megépített ház és a legjobb terv sem ér semmit, ha a háttérben nap mint nap dolgozó rendszerek nem nyújtják a természetes biztonság élményét. A Daikin Altherma hőszivattyúk csendesen, észrevétlenül működnek. Egyedülálló technológiájuk révén mindig csak annyit adnak ki magukból, amennyi a legkisebb szükséges energiaszinttel a legmagasabb fűtési, hűtési értéket biztosítja önnek és családjának. Csökkenő szén-dioxidkibocsátás Rugalmas lehetőségek mindenkinek A lakástulajdonosok is egyre tudatosabbak a szén-dioxid kibocsátási adatokat illetően. A Daikin Altherma hőszivattyúk kiváló környezeti teljesítményükkel és energiahatékonysági besorolásukkal hozzájárulnak az Európai Unió ambiciózus környezetvédelmi célkitűzéseinek megvalósításához. A Daikin teszthelyszíneinek egyikén, ahol egy régi kazánt Daikin Altherma hibrid hőszivattyúra cseréltek, azt tapasztalták, hogy Altherma használata esetén éves szinten akár 1,5 tonnányival is kevesebb lehet a széndioxid-kibocsátás kwh éves fűtési energia felhasználás mellett. A Daikin Altherma számos egyéb rugalmas lehetőséget kínál. Monoblokkos egységgel, hőszivattyús hőleadóval, valamint geotermikus hőszivattyúval és úgynevezett Flex hőszivattyúval is rendelkezik, ezért akár társasházak, kereskedelmi és ipari épületek számára is biztosítja a fűtést-hűtést, a használati meleg vizet. 16

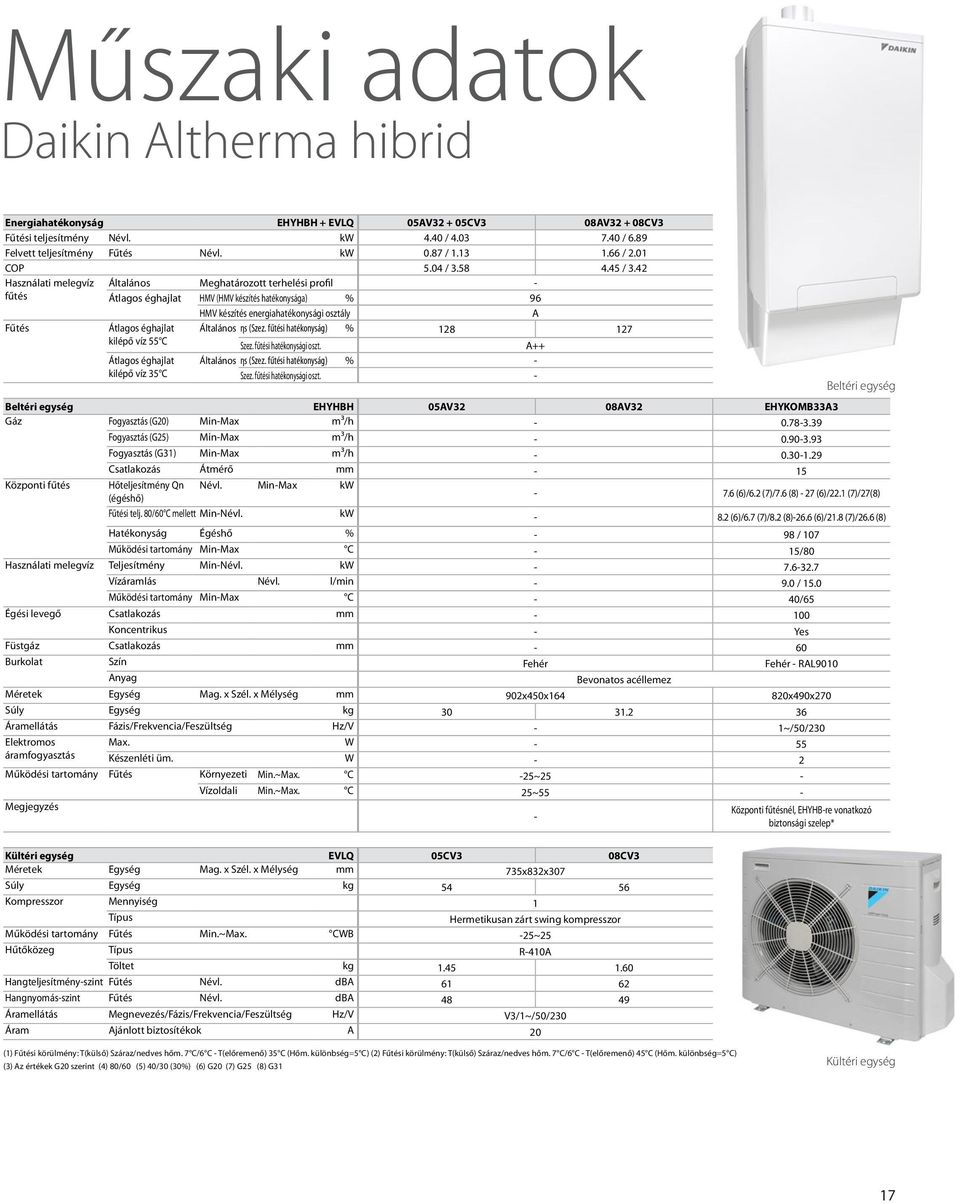

17 Műszaki adatok Daikin Műszaki Altherma adatok hibrid Energiahatékonyság EHYHBH + EVLQ 05AV CV3 08AV CV3 Fűtési teljesítmény Névl. kw 4.40 / / 6.89 Felvett teljesítmény Fűtés Névl. kw 0.87 / / 2.01 COP 5.04 / / 3.42 Használati melegvíz Általános Meghatározott terhelési profil - fűtés Átlagos éghajlat HMV (HMV készítés hatékonysága) % 96 HMV készítés energiahatékonysági osztály A Fűtés Átlagos éghajlat Általános ηs (Szez. fűtési hatékonyság) % kilépő víz 55 C Szez. fűtési hatékonysági oszt. A++ Átlagos éghajlat kilépő víz 35 C Általános ηs (Szez. fűtési hatékonyság) % - Szez. fűtési hatékonysági oszt. - Beltéri egység Beltéri egység EHYHBH 05AV32 08AV32 EHYKOMB33A3 Gáz Fogyasztás (G20) Min-Max m³/h Fogyasztás (G25) Min-Max m³/h Fogyasztás (G31) Min-Max m³/h Csatlakozás Átmérő mm - 15 Központi fűtés Hőteljesítmény Qn Névl. Min-Max kw (égéshő) (6)/6.2 (7)/7.6 (8) - 27 (6)/22.1 (7)/27(8) Fűtési telj. 80/60 C mellett Min-Névl. kw (6)/6.7 (7)/8.2 (8)-26.6 (6)/21.8 (7)/26.6 (8) Hatékonyság Égéshő % - 98 / 107 Működési tartomány Min-Max C - 15/80 Használati melegvíz Teljesítmény Min-Névl. kw Vízáramlás Névl. l/min / 15.0 Működési tartomány Min-Max C - 40/65 Égési levegő Csatlakozás mm Koncentrikus - Yes Füstgáz Csatlakozás mm - 60 Burkolat Szín Fehér Fehér - RAL9010 Anyag Bevonatos acéllemez Méretek Egység Mag. x Szél. x Mélység mm 902x450x x490x270 Súly Egység kg Áramellátás Fázis/Frekvencia/Feszültség Hz/V - 1~/50/230 Elektromos Max. W - 55 áramfogyasztás Készenléti üm. W - 2 Működési tartomány Fűtés Környezeti Min.~Max. C -25~25 - Vízoldali Min.~Max. C 25~55 - Megjegyzés Központi fűtésnél, EHYHB-re vonatkozó - biztonsági szelep* Kültéri egység EVLQ 05CV3 08CV3 Méretek Egység Mag. x Szél. x Mélység mm 735x832x307 Súly Egység kg Kompresszor Mennyiség 1 Típus Hermetikusan zárt swing kompresszor Működési tartomány Fűtés Min.~Max. CWB -25~25 Hűtőközeg Típus R-410A Töltet kg Hangteljesítmény-szint Fűtés Névl. dba Hangnyomás-szint Fűtés Névl. dba Áramellátás Megnevezés/Fázis/Frekvencia/Feszültség Hz/V V3/1~/50/230 Áram Ajánlott biztosítékok A 20 (1) Fűtési körülmény: T(külső) Száraz/nedves hőm. 7 C/6 C - T(előremenő) 35 C (Hőm. különbség=5 C) (2) Fűtési körülmény: T(külső) Száraz/nedves hőm. 7 C/6 C - T(előremenő) 45 C (Hőm. különbség=5 C) (3) Az értékek G20 szerint (4) 80/60 (5) 40/30 (30%) (6) G20 (7) G25 (8) G31 Kültéri egység 10 17

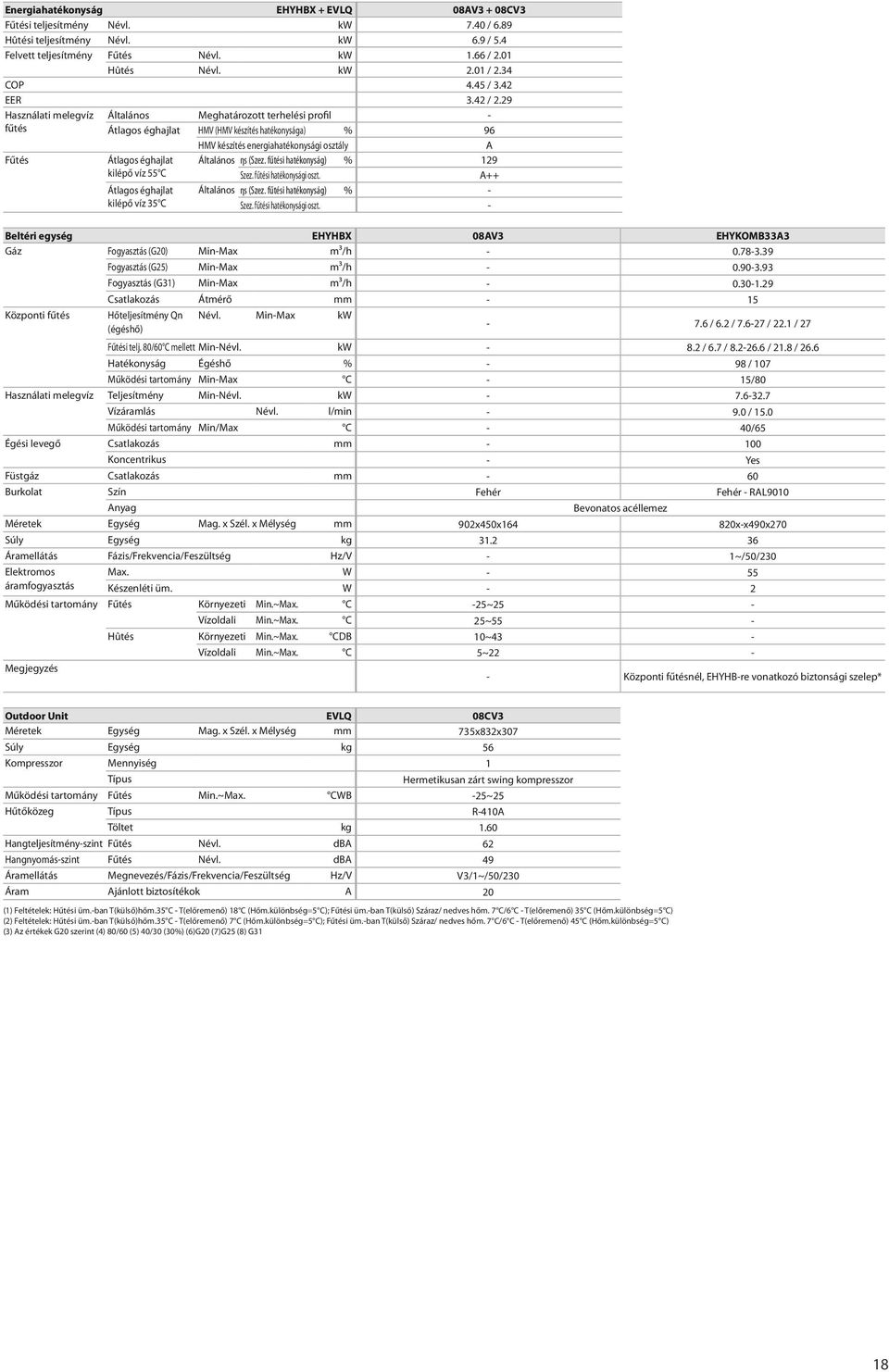

18 Energiahatékonyság EHYHBX + EVLQ 08AV3 + 08CV3 Fűtési teljesítmény Névl. kw 7.40 / 6.89 Hûtési teljesítmény Névl. kw 6.9 / 5.4 Felvett teljesítmény Fűtés Névl. kw 1.66 / 2.01 Hûtés Névl. kw 2.01 / 2.34 COP 4.45 / 3.42 EER 3.42 / 2.29 Használati melegvíz Általános Meghatározott terhelési profil - fűtés Átlagos éghajlat HMV (HMV készítés hatékonysága) % 96 HMV készítés energiahatékonysági osztály A Fűtés Átlagos éghajlat Általános ηs (Szez. fűtési hatékonyság) % 129 kilépő víz 55 C Szez. fűtési hatékonysági oszt. A++ Átlagos éghajlat kilépő víz 35 C Általános ηs (Szez. fűtési hatékonyság) % - Szez. fűtési hatékonysági oszt. - Beltéri egység EHYHBX 08AV3 EHYKOMB33A3 Gáz Fogyasztás (G20) Min-Max m³/h Fogyasztás (G25) Min-Max m³/h Fogyasztás (G31) Min-Max m³/h Csatlakozás Átmérő mm - 15 Központi fűtés Hőteljesítmény Qn Névl. Min-Max kw (égéshő) / 6.2 / / 22.1 / 27 Fűtési telj. 80/60 C mellett Min-Névl. kw / 6.7 / / 21.8 / 26.6 Hatékonyság Égéshő % - 98 / 107 Működési tartomány Min-Max C - 15/80 Használati melegvíz Teljesítmény Min-Névl. kw Vízáramlás Névl. l/min / 15.0 Működési tartomány Min/Max C - 40/65 Égési levegő Csatlakozás mm Koncentrikus - Yes Füstgáz Csatlakozás mm - 60 Burkolat Szín Fehér Fehér - RAL9010 Anyag Bevonatos acéllemez Méretek Egység Mag. x Szél. x Mélység mm 902x450x x-x490x270 Súly Egység kg Áramellátás Fázis/Frekvencia/Feszültség Hz/V - 1~/50/230 Elektromos Max. W - 55 áramfogyasztás Készenléti üm. W - 2 Működési tartomány Fűtés Környezeti Min.~Max. C -25~25 - Vízoldali Min.~Max. C 25~55 - Hûtés Környezeti Min.~Max. CDB 10~43 - Vízoldali Min.~Max. C 5~22 - Megjegyzés - Központi fűtésnél, EHYHB-re vonatkozó biztonsági szelep* Outdoor Unit EVLQ 08CV3 Méretek Egység Mag. x Szél. x Mélység mm 735x832x307 Súly Egység kg 56 Kompresszor Mennyiség 1 Típus Hermetikusan zárt swing kompresszor Működési tartomány Fűtés Min.~Max. CWB -25~25 Hűtőközeg Típus R-410A Töltet kg 1.60 Hangteljesítmény-szint Fűtés Névl. dba 62 Hangnyomás-szint Fűtés Névl. dba 49 Áramellátás Megnevezés/Fázis/Frekvencia/Feszültség Hz/V V3/1~/50/230 Áram Ajánlott biztosítékok A 20 (1) Feltételek: Hűtési üm.-ban T(külső)hőm.35 C - T(előremenő) 18 C (Hőm.különbség=5 C); Fűtési üm.-ban T(külső) Száraz/ nedves hőm. 7 C/6 C - T(előremenő) 35 C (Hőm.különbség=5 C) (2) Feltételek: Hűtési üm.-ban T(külső)hőm.35 C - T(előremenő) 7 C (Hőm.különbség=5 C); Fűtési üm.-ban T(külső) Száraz/ nedves hőm. 7 C/6 C - T(előremenő) 45 C (Hőm.különbség=5 C) (3) Az értékek G20 szerint (4) 80/60 (5) 40/30 (30%) (6)G20 (7)G25 (8) G

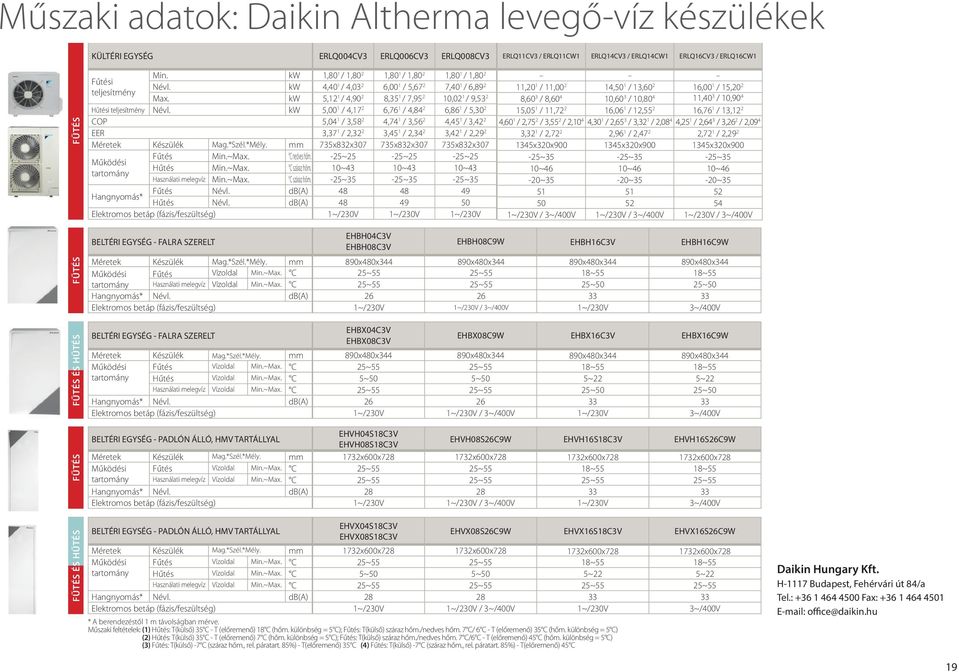

19 4 Műszaki jellemzők Műszaki adatok: Daikin Altherma levegő-víz készülékek FŰTÉS FŰTÉS FŰTÉS ÉS HŰTÉS FŰTÉS ÉS HŰTÉS FŰTÉS KÜLTÉRI EGYSÉG ERLQ004CV3 ERLQ006CV3 ERLQ008CV3 Min. kw 1,80 1 / 1,80 2 1,80 1 / 1,80 2 1,80 1 / 1,80 2 Fűtési Névl. kw 4,40 teljesítmény / 4,03 2 6,00 1 / 5,67 2 7,40 1 / 6,89 2 Max. kw 5,12 1 / 4,90 2 8,35 1 / 7, ,02 1 / 9,53 2 Hűtési teljesítmény Névl. kw 5,00 1 / 4,17 2 6,76 1 / 4,84 2 6,86 1 / 5,30 2 COP 5,04 1 / 3,58 2 4,74 1 / 3,56 2 4,45 1 / 3,42 2 EER 3,37 1 / 2,32 2 3,45 1 / 2,34 2 3,42 1 / 2,29 2 Méretek Készülék Mag.*Szél.*Mély. mm 735x832x x832x x832x307 Működési tartomány Hangnyomás* BELTÉRI EGYSÉG - FALRA SZERELT EHBH04C3V EHBH08C3V EHBH08C9W EHBH16C3V EHBH16C9W Méretek Készülék Mag.*Szél.*Mély. mm 890x480x x480x x480x x480x344 Működési Fűtés Vízoldal Min.~Max. C 25~55 25~55 18~55 18~55 tartomány Használati melegvíz Vízoldal Min.~Max. C 25~55 25~55 25~50 25~50 Hangnyomás* Névl. db(a) Elektromos betáp (fázis/feszültség) 1~/230V 1~/230V / 3~/400V 1~/230V 3~/400V EHBX04C3V BELTÉRI EGYSÉG - FALRA SZERELT EHBX08C9W EHBX16C3V EHBX16C9W EHBX08C3V Méretek Készülék Mag.*Szél.*Mély. mm 890x480x x480x x480x x480x344 Működési tartomány Fűtés Vízoldal Min.~Max. C 25~55 25~55 18~55 18~55 Hűtés Vízoldal Min.~Max. C 5~50 5~50 5~22 5~22 Használati melegvíz Vízoldal Min.~Max. C 25~55 25~55 25~50 25~50 Hangnyomás* Névl. db(a) Elektromos betáp (fázis/feszültség) 1~/230V 1~/230V / 3~/400V 1~/230V 3~/400V BELTÉRI EGYSÉG - PADLÓN ÁLLÓ, HMV TARTÁLLYAL EHVH04S18C3V EHVH08S18C3V EHVH08S26C9W EHVH16S18C3V EHVH16S26C9W Méretek Készülék Mag.*Szél.*Mély. mm 1732x600x x600x x600x x600x728 Működési Fűtés Vízoldal Min.~Max. C 25~55 25~55 18~55 18~55 tartomány Használati melegvíz Vízoldal Min.~Max. C 25~55 25~55 25~55 25~55 Hangnyomás* Névl. db(a) Elektromos betáp (fázis/feszültség) 1~/230V 1~/230V / 3~/400V 1~/230V 3~/400V EHVX04S18C3V BELTÉRI EGYSÉG - PADLÓN ÁLLÓ, HMV TARTÁLLYAL EHVX08S26C9W EHVX16S18C3V EHVX16S26C9W EHVX08S18C3V Méretek Készülék Mag.*Szél.*Mély. mm 1732x600x x600x x600x x600x728 Működési tartomány Fűtés Min.~Max. C nedves hőm. -25~25-25~25-25~25 Hűtés Min.~Max. C száraz hőm. 10~43 10~43 10~43 Használati melegvíz Min.~Max. C száraz hőm. -25~35-25~35-25~35 Fűtés Névl. db(a) Hűtés Névl. db(a) Elektromos betáp (fázis/feszültség) 1~/230V 1~/230V 1~/230V ERLQ11CV3 / ERLQ11CW1 ERLQ14CV3 / ERLQ14CW1 ERLQ16CV3 / ERLQ16CW1 11,20 1 / 11, ,50 1 / 13, ,00 1 / 15,20 2 8,60 3 / 8, ,60 3 / 10, ,40 3 / 10, ,05 1 / 11, ,06 1 / 12, ,76 1 / 13,12 2 4,60 1 / 2,75 2 / 3,55 2 / 2,10 4 4,30 1 / 2,65 3 / 3,32 1 / 2,08 4 4,25 1 / 2,64 3 / 3,26 2 / 2,09 4 3,32 1 / 2,72 2 2,96 1 / 2,47 2 2,72 1 / 2, x320x x320x x320x900-25~35-25~35-25~35 10~46 10~46 10~46-20~35-20~35-20~ ~/230V / 3~/400V 1~/230V / 3~/400V 1~/230V / 3~/400V Fűtés Vízoldal Min.~Max. C 25~55 25~55 18~55 18~55 Hűtés Vízoldal Min.~Max. C 5~50 5~50 5~22 5~22 Használati melegvíz Vízoldal Min.~Max. C 25~55 25~55 25~55 25~55 Hangnyomás* Névl. db(a) Elektromos betáp (fázis/feszültség) 1~/230V 1~/230V / 3~/400V 1~/230V 3~/400V * A berendezéstől 1 m távolságban mérve. Műszaki feltételek: (1) Hűtés: T(külső) 35 C - T (előremenő) 18 C (hőm. különbség = 5 C); Fűtés: T(külső) száraz hőm./nedves hőm. 7 C/ 6 C - T (előremenő) 35 C (hőm. különbség = 5 C) (2) Hűtés: T(külső) 35 C - T (előremenő) 7 C (hőm. különbség = 5 C); Fűtés: T(külső) száraz hőm./nedves hőm. 7 C/6 C - T (előremenő) 45 C (hőm. különbség = 5 C) (3) Fűtés: T(külső) -7 C (száraz hőm., rel. páratart. 85%) - T(előremenő) 35 C (4) Fűtés: T(külső) -7 C (száraz hőm., rel. páratart. 85%) - T(előremenő) 45 C A Daikin Europe N.V. részt vesz a égkondicionálók (AC), folyadékhűtők (LCP), légkezelő egységek (AHU) és Fan coil egységek (FCU) számára kialakított Eurovent Certification programban Ellenőrizze a tanúsítvány érvényesítésének állapotát online: A jelen kiadvány csupán tájékoztatási célokat szolgál, és semmilyen kötelezettségvállalást nem jelent a Daikin Europe N.V. részéről. A Daikin Europe N.V. az információs füzet tartalmát aktuális legjobb tudásának megfelelően állította össze. Az itt bemutatott termékek és szolgáltatások teljességére, megbízhatóságára, illetve adott célnak való megfelelésére vonatkozóan nem vállal semmiféle kifejezett vagy nem kifejezett garanciát. A termékek műszaki jellemzői előzetes bejelentés nélkül változhatnak. A Daikin Europe N.V. kifejezetten elutasít az információs füzet használatából, és/vagy értelmezéséből eredő minden közvetlen vagy közvetett, a lehető legszélesebb értelemben vett károsodást. A teljes tartalom a Daikin Europe N.V. szerzői jogvédelme alatt áll. Daikin Hungary Kft. H-1117 Budapest, Fehérvári út 84/a Tel.: , Fax: office@daikin.hu, A Daikin termékek forgalmazója: ECPEN12_02_dace_heating Copyright Daikin A nyomtatási hibákért és a típusok változásáért nem vállalunk felelősséget. Daikin Hungary Kft. H-1117 Budapest, Fehérvári út 84/a Tel.: Fax: office@daikin.hu 19
