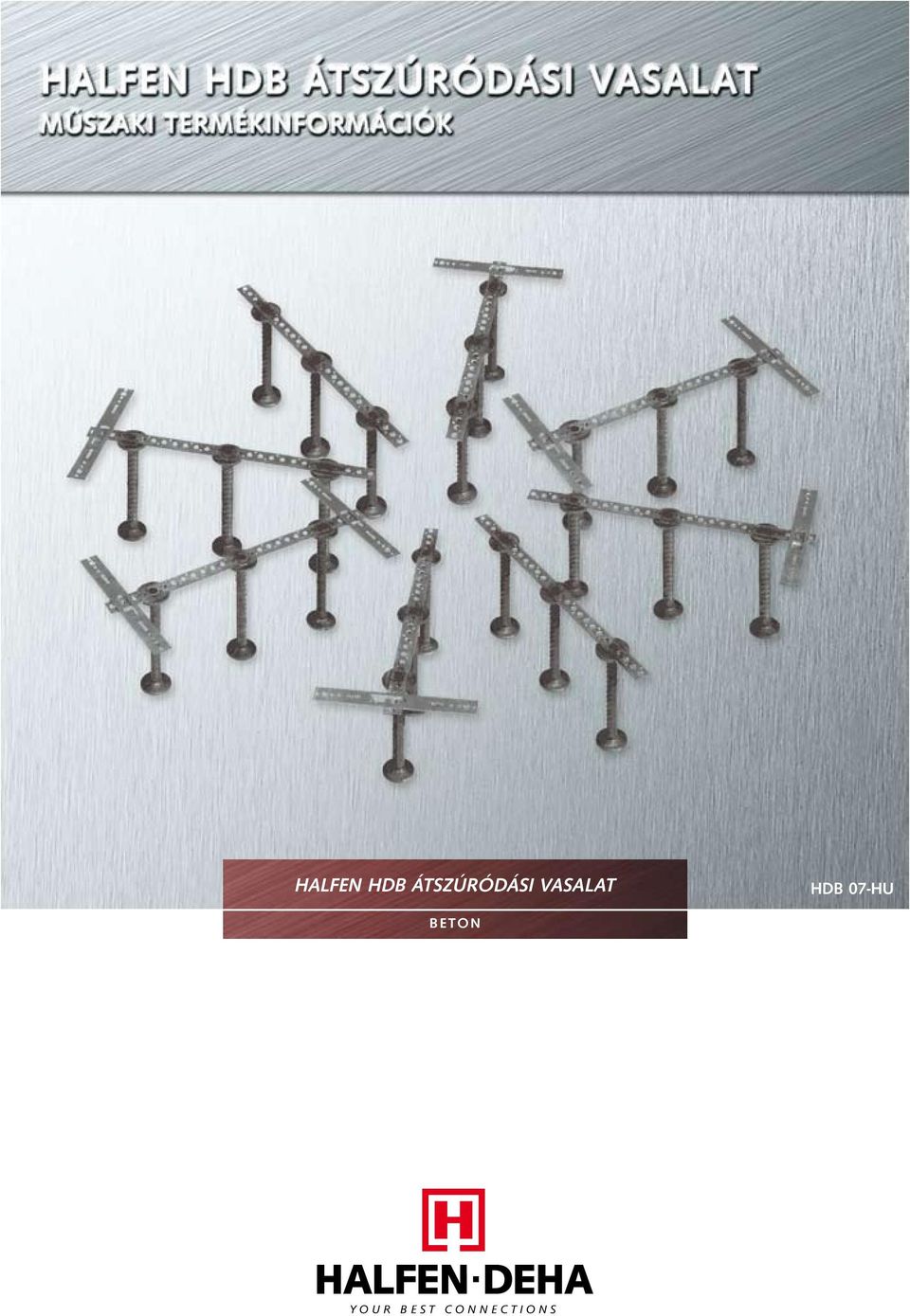

HALFEN HDB ÁTSZÚRÓDÁSI VASALAT HDB 07-HU BETON

Átírás

1 HDB 07-HU BETON

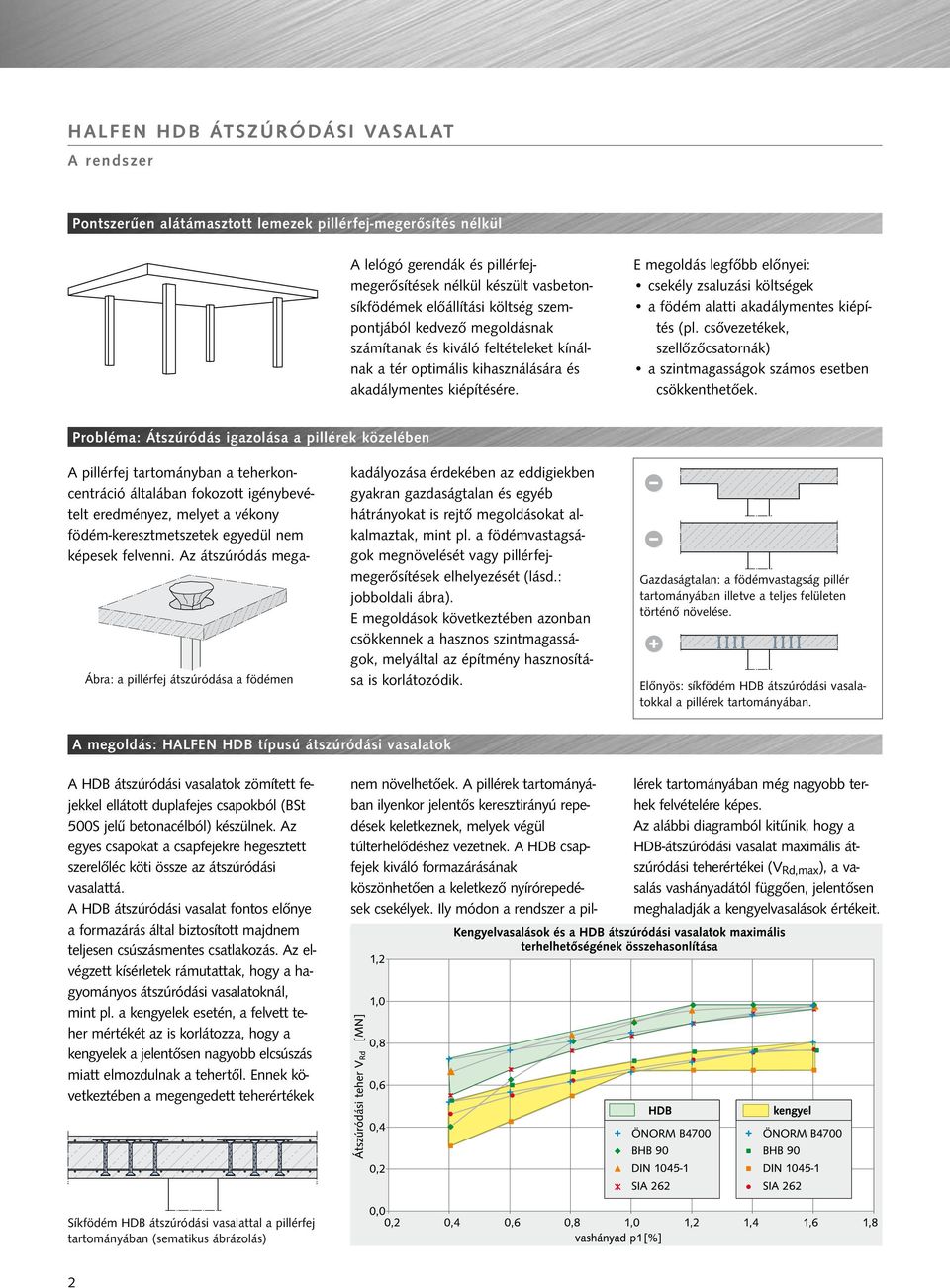

2 A rendszer Pontszerűen alátámasztott lemezek pillérfej-megerősítés nélkül A lelógó gerendák és pillérfejmegerősítések nélkül készült vasbetonsíkfödémek előállítási költség szempontjából kedvező megoldásnak számítanak és kiváló feltételeket kínálnak a tér optimális kihasználására és akadálymentes kiépítésére. E megoldás legfőbb előnyei: csekély zsaluzási költségek a födém alatti akadálymentes kiépítés (pl. csővezetékek, szellőzőcsatornák) a szintmagasságok számos esetben csökkenthetőek. Probléma: Átszúródás igazolása a pillérek közelében Ábra: a pillérfej átszúródása a födémen A pillérfej tartományban a teherkoncentráció általában fokozott igénybevételt eredményez, melyet a vékony födém-keresztmetszetek egyedül nem képesek felvenni. Az átszúródás megakadályozása érdekében az eddigiekben gyakran gazdaságtalan és egyéb hátrányokat is rejtő megoldásokat alkalmaztak, mint pl. a födémvastagságok megnövelését vagy pillérfejmegerősítések elhelyezését (lásd.: jobboldali ábra). E megoldások következtében azonban csökkennek a hasznos szintmagasságok, melyáltal az építmény hasznosítása is korlátozódik. Gazdaságtalan: a födémvastagság pillér tartományában illetve a teljes felületen történő növelése. Előnyös: síkfödém HDB átszúródási vasalatokkal a pillérek tartományában. A megoldás: HALFEN HDB típusú átszúródási vasalatok A HDB átszúródási vasalatok zömített fejekkel ellátott duplafejes csapokból (BSt 500S jelű betonacélból) készülnek. Az egyes csapokat a csapfejekre hegesztett szerelőléc köti össze az átszúródási vasalattá. A HDB átszúródási vasalat fontos előnye a formazárás által biztosított majdnem teljesen csúszásmentes csatlakozás. Az elvégzett kísérletek rámutattak, hogy a hagyományos átszúródási vasalatoknál, mint pl. a kengyelek esetén, a felvett teher mértékét az is korlátozza, hogy a kengyelek a jelentősen nagyobb elcsúszás miatt elmozdulnak a tehertől. Ennek következtében a megengedett teherértékek nem növelhetőek. A pillérek tartományában ilyenkor jelentős keresztirányú repedések keletkeznek, melyek végül túlterhelődéshez vezetnek. A HDB csapfejek kiváló formazárásának köszönhetően a keletkező nyírórepedések csekélyek. Ily módon a rendszer a pillérek tartományában még nagyobb terhek felvételére képes. Az alábbi diagramból kitűnik, hogy a HDB-átszúródási vasalat maximális átszúródási teherértékei (V Rd,max ), a vasalás vashányadától függően, jelentősen meghaladják a kengyelvasalások értékeit. Síkfödém HDB átszúródási vasalattal a pillérfej tartományában (sematikus ábrázolás) 2

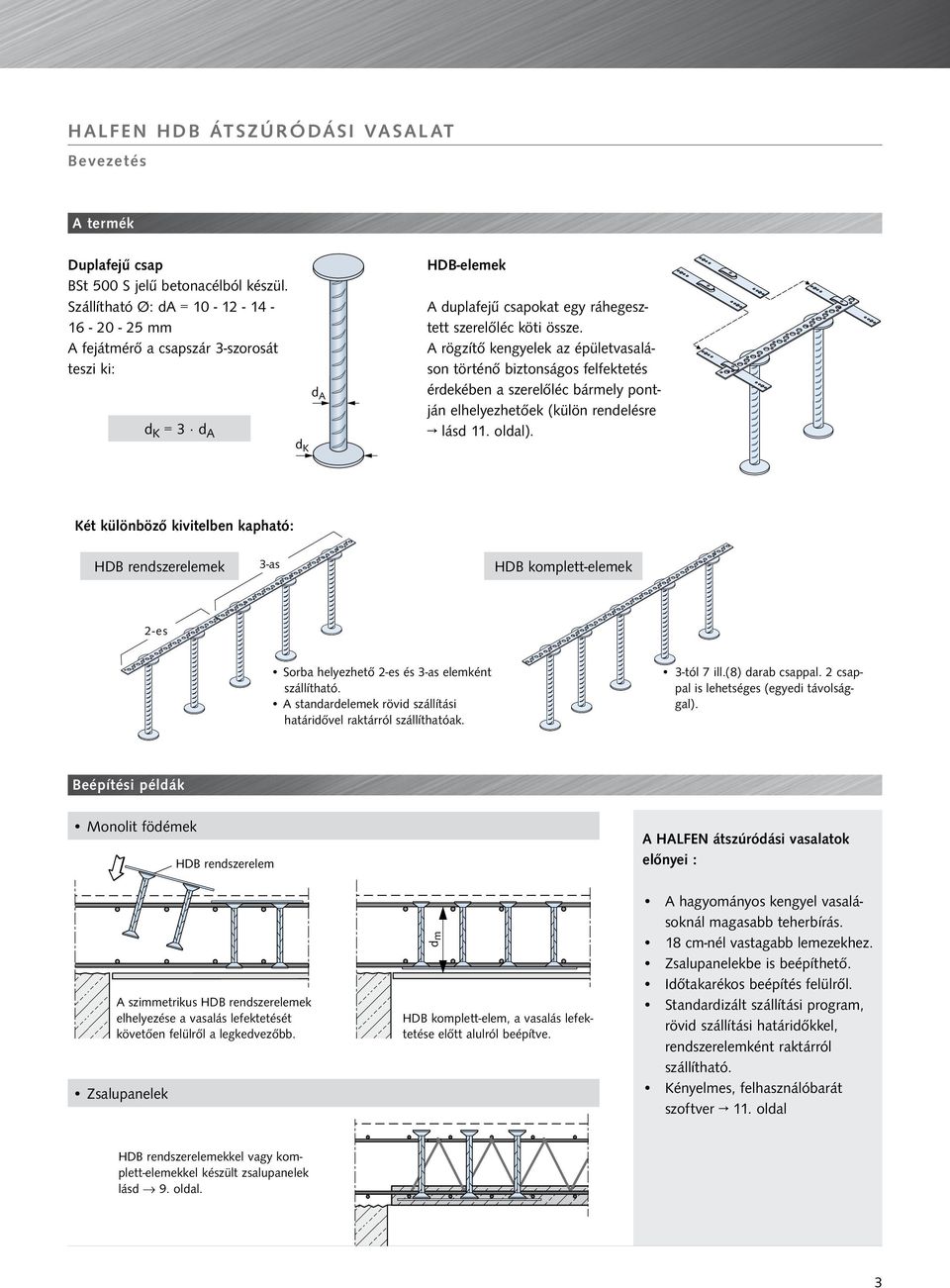

3 Bevezetés A termék Duplafejű csap BSt 500 S jelű betonacélból készül. Szállítható Ø: da = mm A fejátmérő a csapszár 3-szorosát teszi ki: d K = 3 d A d K d A HDB-elemek A duplafejű csapokat egy ráhegesztett szerelőléc köti össze. A rögzítő kengyelek az épületvasaláson történő biztonságos felfektetés érdekében a szerelőléc bármely pontján elhelyezhetőek (külön rendelésre lásd 11. oldal). Két különböző kivitelben kapható: HDB rendszerelemek 3-as 3er HDB komplett-elemek 2-es 2er Sorba helyezhető 2-es és 3-as elemként szállítható. A standardelemek rövid szállítási határidővel raktárról szállíthatóak. 3-tól 7 ill.(8) darab csappal. 2 csappal is lehetséges (egyedi távolsággal). Beépítési példák Monolit födémek HDB rendszerelem A HALFEN átszúródási vasalatok előnyei : A szimmetrikus HDB rendszerelemek elhelyezése a vasalás lefektetését követően felülről a legkedvezőbb. Zsalupanelek d m HDB komplett-elem, a vasalás lefektetése előtt alulról beépítve. A hagyományos kengyel vasalásoknál magasabb teherbírás. 18 cm-nél vastagabb lemezekhez. Zsalupanelekbe is beépíthető. Időtakarékos beépítés felülről. Standardizált szállítási program, rövid szállítási határidőkkel, rendszerelemként raktárról szállítható. Kényelmes, felhasználóbarát szoftver 11. oldal HDB rendszerelemekkel vagy komplett-elemekkel készült zsalupanelek lásd 9. oldal. 3

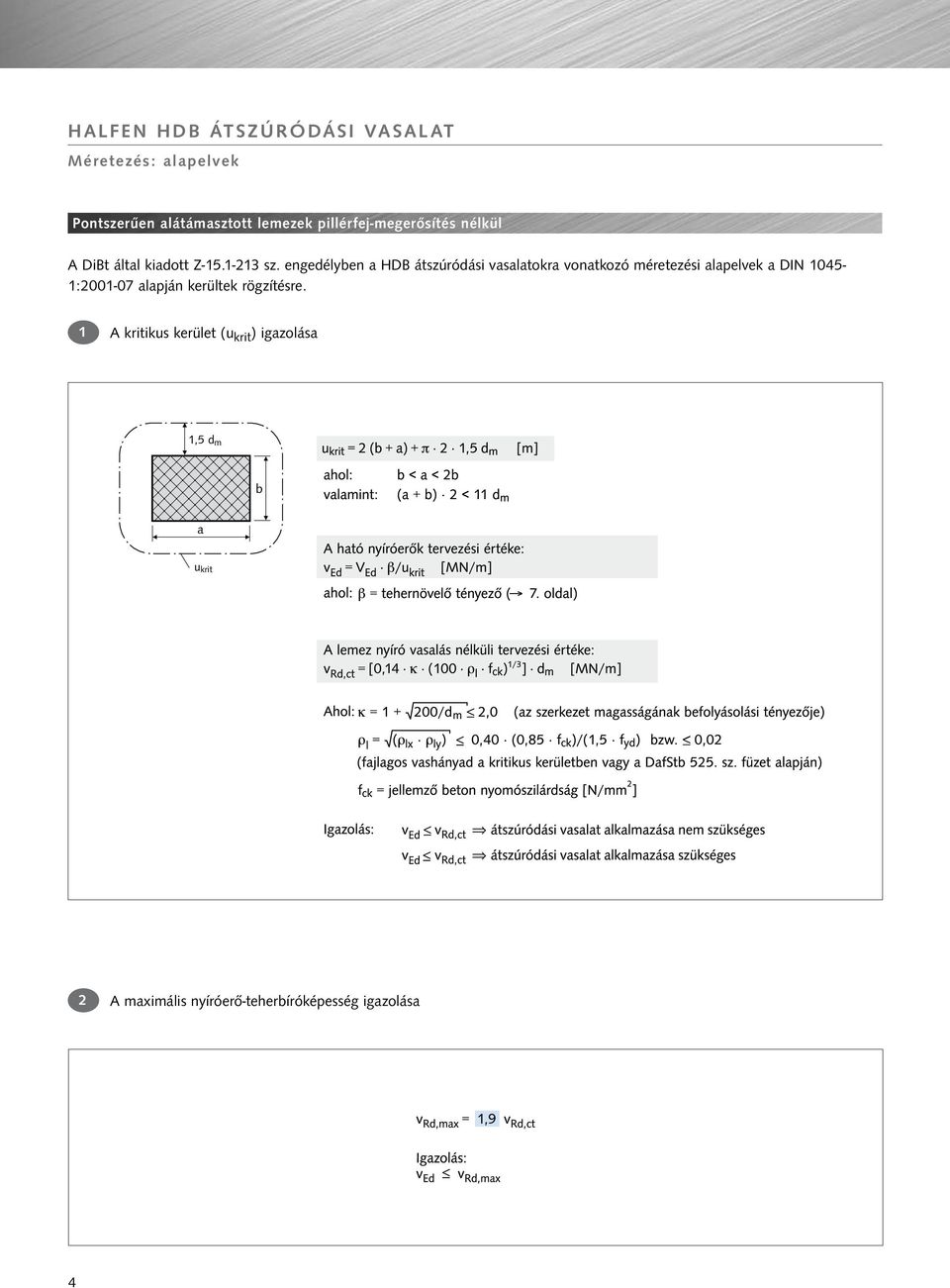

4 Méretezés: alapelvek Pontszerűen alátámasztott lemezek pillérfej-megerősítés nélkül A DiBt által kiadott Z sz. engedélyben a HDB átszúródási vasalatokra vonatkozó méretezési alapelvek a DIN : alapján kerültek rögzítésre. 1 A kritikus kerület (u krit ) igazolása 1,5 d m b a u krit 2 A maximális nyíróerő-teherbíróképesség igazolása 4

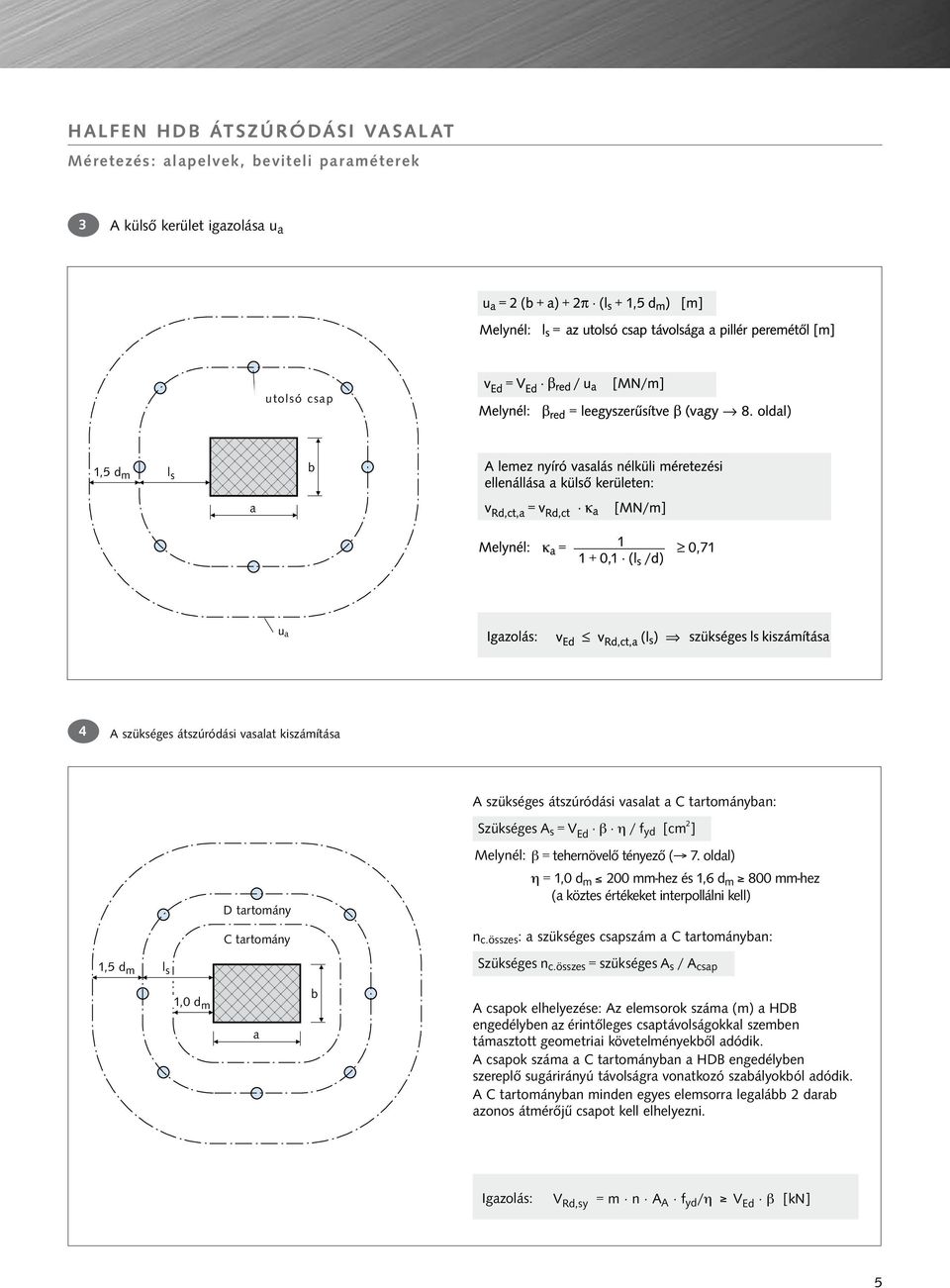

5 Méretezés: alapelvek, beviteli paraméterek 3 A külső kerület igazolása u a Letzter utolsó Anker csap 1,5 d m l s b a u a 4 A szükséges átszúródási vasalat kiszámítása A szükséges átszúródási vasalat a C tartományban: Dtartomány Bereich D 2 Szükséges A s = V Ed β η/fyd [cm ] Melynél: β =tehernövel őtényező ( 7. oldal) =1,0 dm 200 mm-hez és 1,6 dm 800 mm-hez (a köztes értékeketinterpollálni kell) Ctartomány Bereich C n c.összes: a szükséges csapszám actartományban: 1,5 d m l s Szükséges n = szükséges A /A c.összes s csap 1,0 d m a b A csapok elhelyezése: Az elemsorok száma (m) ahdb engedélyben az érintőleges csaptávolságokkal szemben támasztott geometriai követelményekből adódik. A csapok száma actartományban a HDB engedélyben szereplő sugárirányú távolságra vonatkozó szabályokból adódik. ACtartományban minden egyes elemsorra legalább 2darab azonos átmérőjű csapot kell elhelyezni. Igazolás: V Rd,sy = m n A A f yd/ η V Ed β [kn] 5

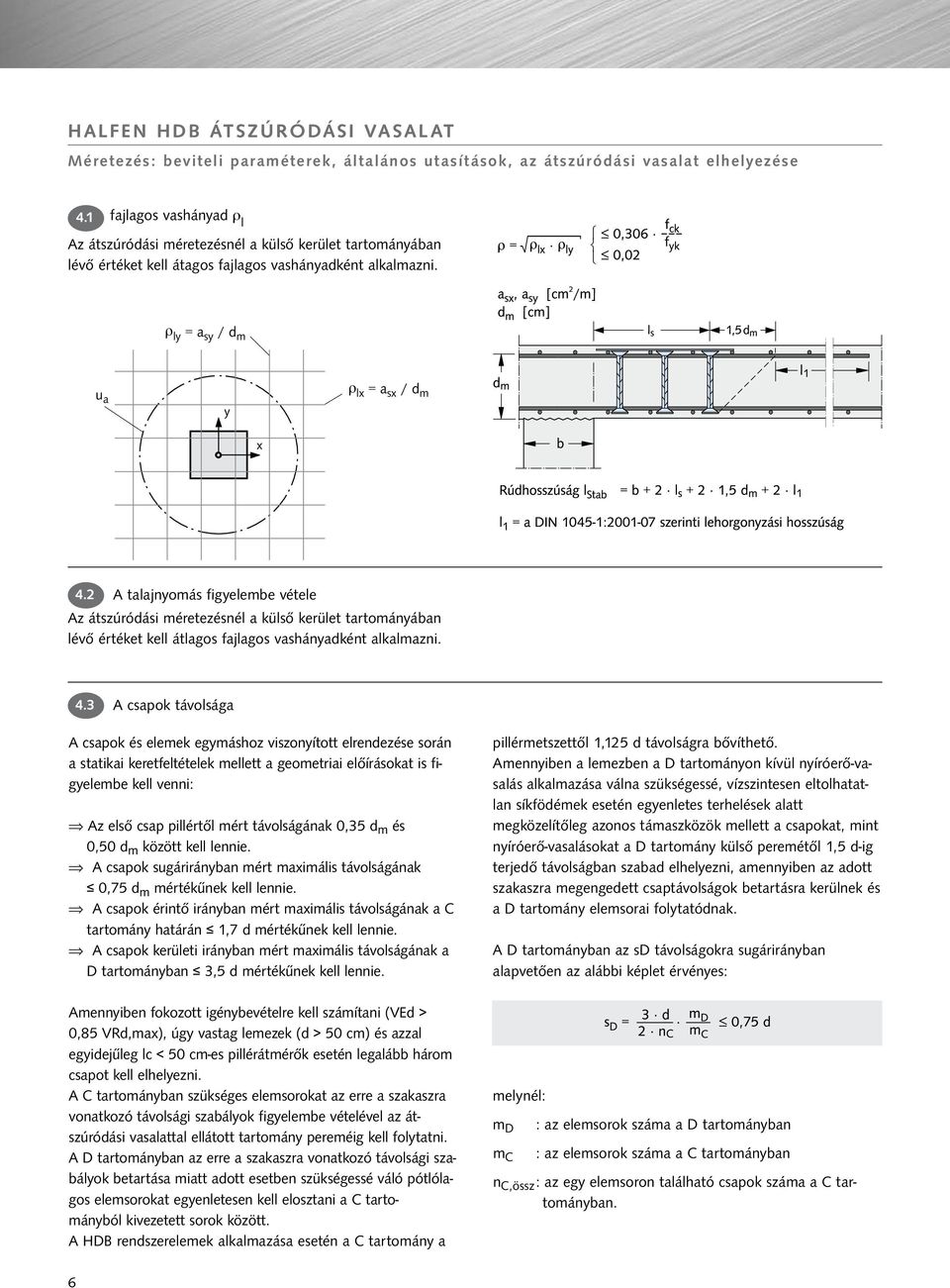

6 Méretezés: beviteli paraméterek, általános utasítások, az átszúródási vasalat elhelyezése 4.1 fajlagos vashányad ρ l Az átszúródási méretezésnél a külső kerület tartományában lévő értéket kell átagos fajlagos vashányadként alkalmazni. ly =a sy /dm u a y lx =a sx /dm x 4.2 A talajnyomás figyelembe vétele Az átszúródási méretezésnél a külső kerület tartományában lévő értéket kell átlagos fajlagos vashányadként alkalmazni. 4.3 A csapok távolsága A csapok és elemek egymáshoz viszonyított elrendezése során a statikai keretfeltételek mellett a geometriai előírásokat is figyelembe kell venni: Az első csap pillértől mért távolságának 0,35 d m és 0,50 d m között kell lennie. A csapok sugárirányban mért maximális távolságának 0,75 d m mértékűnek kell lennie. A csapok érintő irányban mért maximális távolságának a C tartomány határán 1,7 d mértékűnek kell lennie. A csapok kerületi irányban mért maximális távolságának a D tartományban 3,5 d mértékűnek kell lennie. Amennyiben fokozott igénybevételre kell számítani (VEd > 0,85 VRd,max), úgy vastag lemezek (d > 50 cm) és azzal egyidejűleg lc < 50 cm-es pillérátmérők esetén legalább három csapot kell elhelyezni. A C tartományban szükséges elemsorokat az erre a szakaszra vonatkozó távolsági szabályok figyelembe vételével az átszúródási vasalattal ellátott tartomány pereméig kell folytatni. A D tartományban az erre a szakaszra vonatkozó távolsági szabályok betartása miatt adott esetben szükségessé váló pótlólagos elemsorokat egyenletesen kell elosztani a C tartományból kivezetett sorok között. A HDB rendszerelemek alkalmazása esetén a C tartomány a pillérmetszettől 1,125 d távolságra bővíthető. Amennyiben a lemezben a D tartományon kívül nyíróerő-vasalás alkalmazása válna szükségessé, vízszintesen eltolhatatlan síkfödémek esetén egyenletes terhelések alatt megközelítőleg azonos támaszközök mellett a csapokat, mint nyíróerő-vasalásokat a D tartomány külső peremétől 1,5 d-ig terjedő távolságban szabad elhelyezni, amennyiben az adott szakaszra megengedett csaptávolságok betartásra kerülnek és a D tartomány elemsorai folytatódnak. A D tartományban az sd távolságokra sugárirányban alapvetően az alábbi képlet érvényes: melynél: m D : az elemsorok száma a D tartományban m C : az elemsorok száma a C tartományban n C,össz : az egy elemsoron található csapok száma a C tartományban. 6

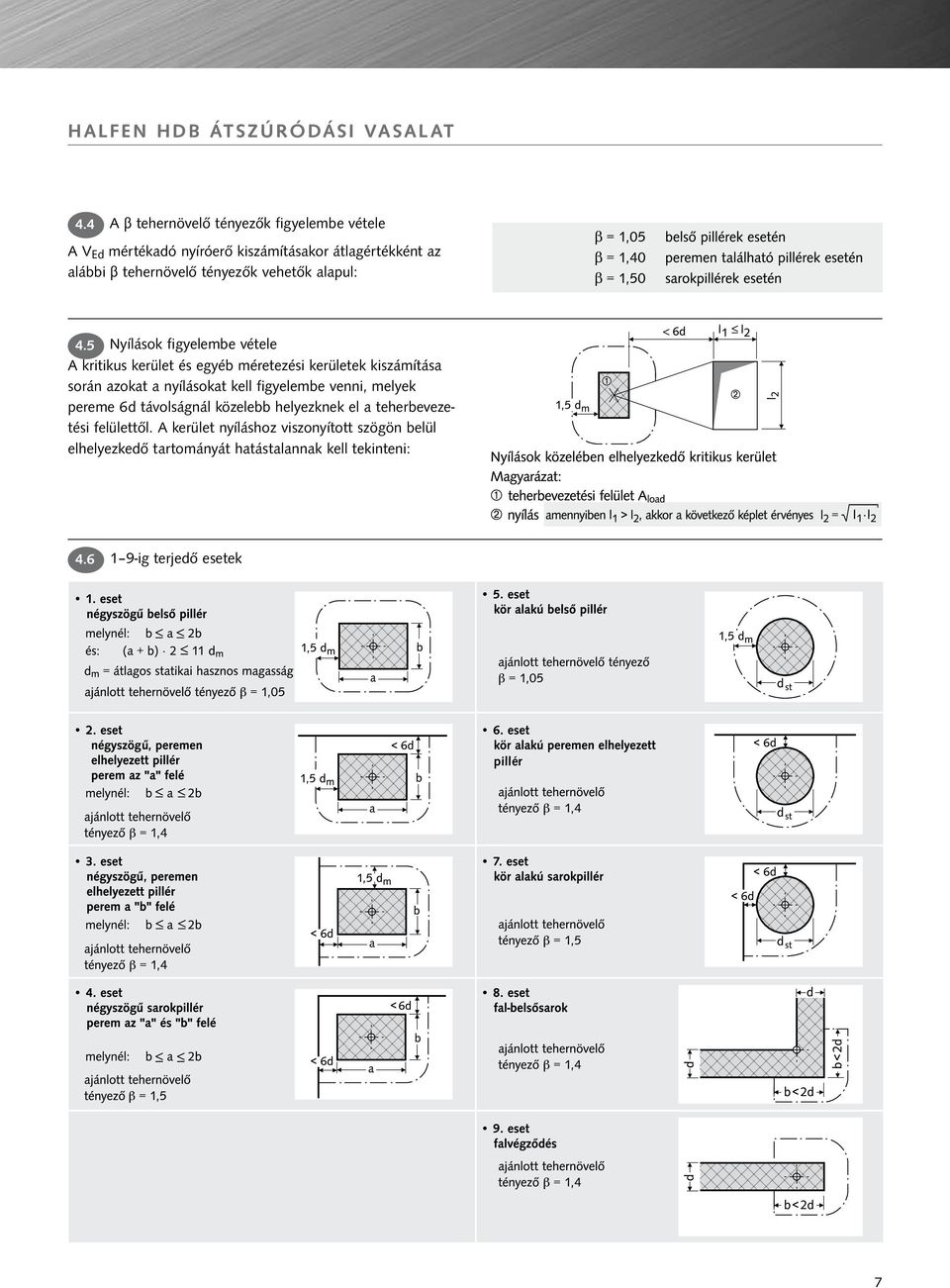

7 4.4 A β tehernövelő tényezők figyelembe vétele A V Ed mértékadó nyíróerő kiszámításakor átlagértékként az alábbi β tehernövelő tényezők vehetők alapul: 4.5 Nyílások figyelembe vétele A kritikus kerület és egyéb méretezési kerületek kiszámítása során azokat a nyílásokat kell figyelembe venni, melyek pereme 6d távolságnál közelebb helyezknek el a teherbevezetési felülettől. A kerület nyíláshoz viszonyított szögön belül elhelyezkedő tartományát hatástalannak kell tekinteni: ig terjedő esetek pillér 7

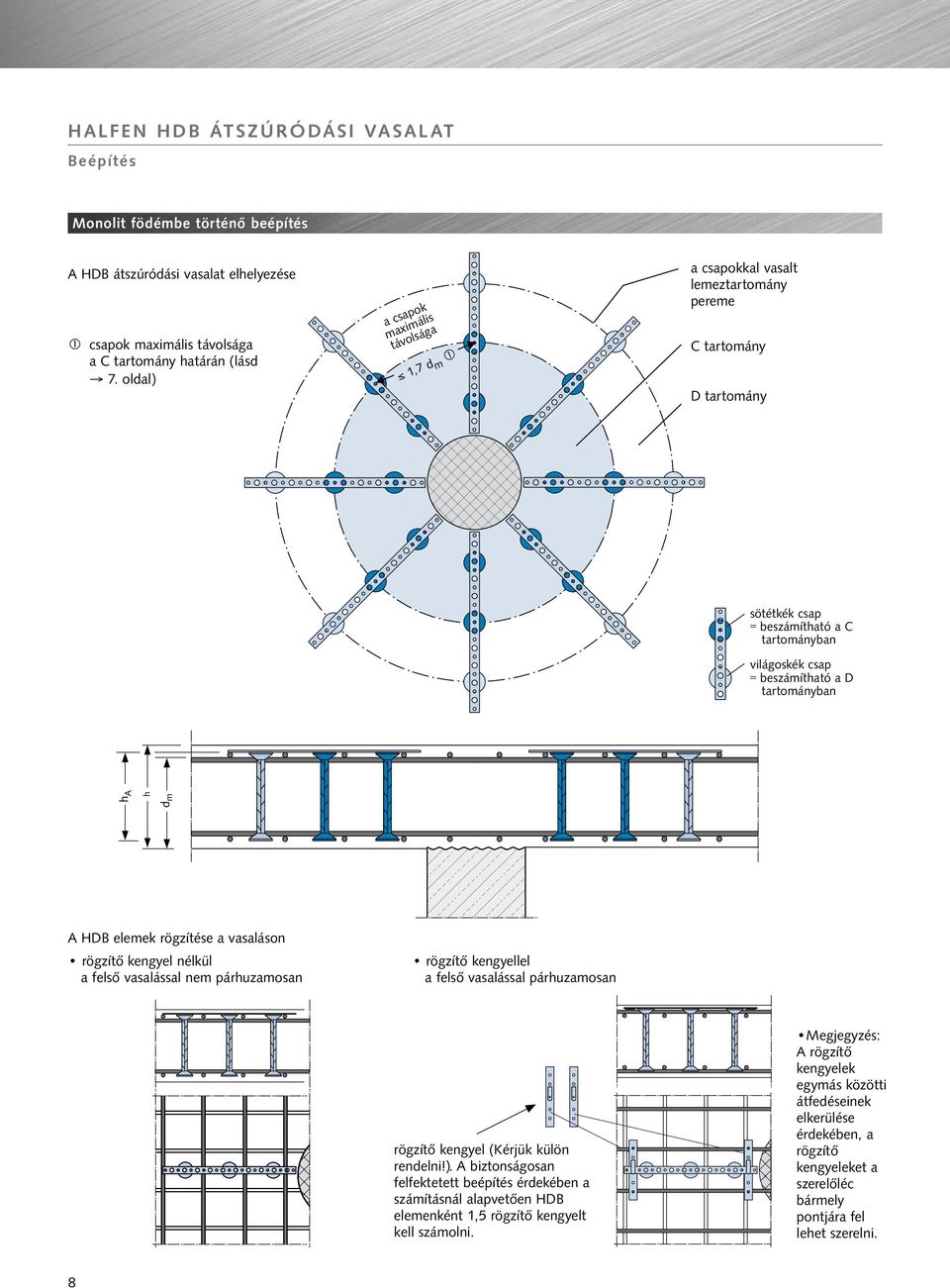

8 Beépítés Monolit födémbe történő beépítés A HDB átszúródási vasalat elhelyezése Å csapok maximális távolsága a C tartomány határán (lásd 7. oldal) a csapok maximális távolsága 1,7 d m Å a csapokkal vasalt lemeztartomány pereme Ctartomány Dtartomány sötétkék csap = beszámítható a C tartományban világoskék csap =beszámítható ad tartományban h A h d m A HDB elemek rögzítése a vasaláson rögzítő kengyel nélkül afelső vasalással nem párhuzamosan rögzítő kengyellel afelső vasalással párhuzamosan rögzítő kengyel ( Kérjük külön rendelni!). Abiztonságosan felfektetett beépítés érdekében a számításnál alapvetően HDB elemenként 1,5 rögzítő kengyelt kell számolni. Megjegyzés: Arögzítő kengyelek egymás közötti átfedéseinek elkerülése érdekében, a rögzítő kengyeleket a szerelőléc bármely pontjára fel lehet szerelni. 8

9 Beépítés Szerelési utasítás A leszállított HDB átszúródási elemek előállítása a megbízó által megadott adatok alapján a Z számú építés felügyeleti engedély figyelembe vételével történt. A (külön rendelhető) rögzítő kengyelek szerkezet vasalásra való biztonságos felfekvése érdekében a szerelőléc bármely pontjára szükség szerint rögzíthetőek. A szerelési munka menete: Ellenőrzés: A felhegesztett duplafejű csapok száma HDB-elemenként: 1. sz. ábra: HDB oldalnézet A méretek ellenőrzése, Lásd: szállítólevél, pl.: Az alábbi méretek csak egyedi HDB gyártmányok esetén kerülnek megadásra: Beépítési utasítások HDB elemek: (2a. sz. ábra) A HDB elemek beépítése a vasalási tervben megadott adatok alapján történik. Az alsó és a felső vasalás lefektetését követően a HDB-elemeket a vasaláson keresztül felülről kell átdugni (lásd a 3. oldali ábrát). Ennek során figyelni kell arra, hogy a szerelőléc egyik vége pontosan egy síkban legyen a pillér külső peremével. HDB - kombinációk (2b. sz. ábra) Elsőként a pillér felőli HDB-elemeket [1] építjük be. A többi elemet [2] oly módon kell lefektetni, hogy a szerelőlécek végei [M] tompán egymáshoz ütközzenek. HDB 3-as elem 2a. sz. ábra: HDB 3-as elem felülnézet 2b. sz. ábra: HDB-kombináció, pl. 2 elemből a HDB elemek vasaláson való rögzítése - rögzítő kengyel nélkül a felső vasalási réteghez képest keresztirányban (lásd a szemben lévő oldalon lévő képet) - rögzítő kengyelekkel a felső vasalási réteggel párhuzamosan. (lásd a szemben lévő oldalon lévő képet) HDB-szerelés fordított elrendezésben (vagyis alulról) Az zsalupanelekben való alkalmazás esetén vagy különösen vastag felső vasalások alkalmazása esetén a HDB elemeket fordított elrendezésben is be lehet építeni (átszúródási vasalatok rögzítő kengyelekkel vagy kengyelek nélkül lefelé). A HDB átszúródási vasalat teljes teherbírása ebben a beépítési pozícióban is garantált. Megjegyzés: A zsalupanelekbe felülről történő behelyezés esetén a HDB-F jelű HALFEN átszúródási vasalatok használatosak. A biztonságos felfektetés érdekében a szerelőlécet adott esetben célszerű a felső vasalással összedrótozni. A rögzítő kengyeleket a szerelőléc bármely pontjára fel lehet szerelni. Acél vagy fa zsaluzat távtartó HDB ABST típusú távtartó lásd 11. oldal. Fából készült zsaluzatok esetén a HDB-elemeket a távtartókkal együtt a zsaluzatra lehet felszegezni. Acélzsaluzatok alkalmazásakor az átszúródási vasalatokat az alsó vasalással drótozzák össze. 9

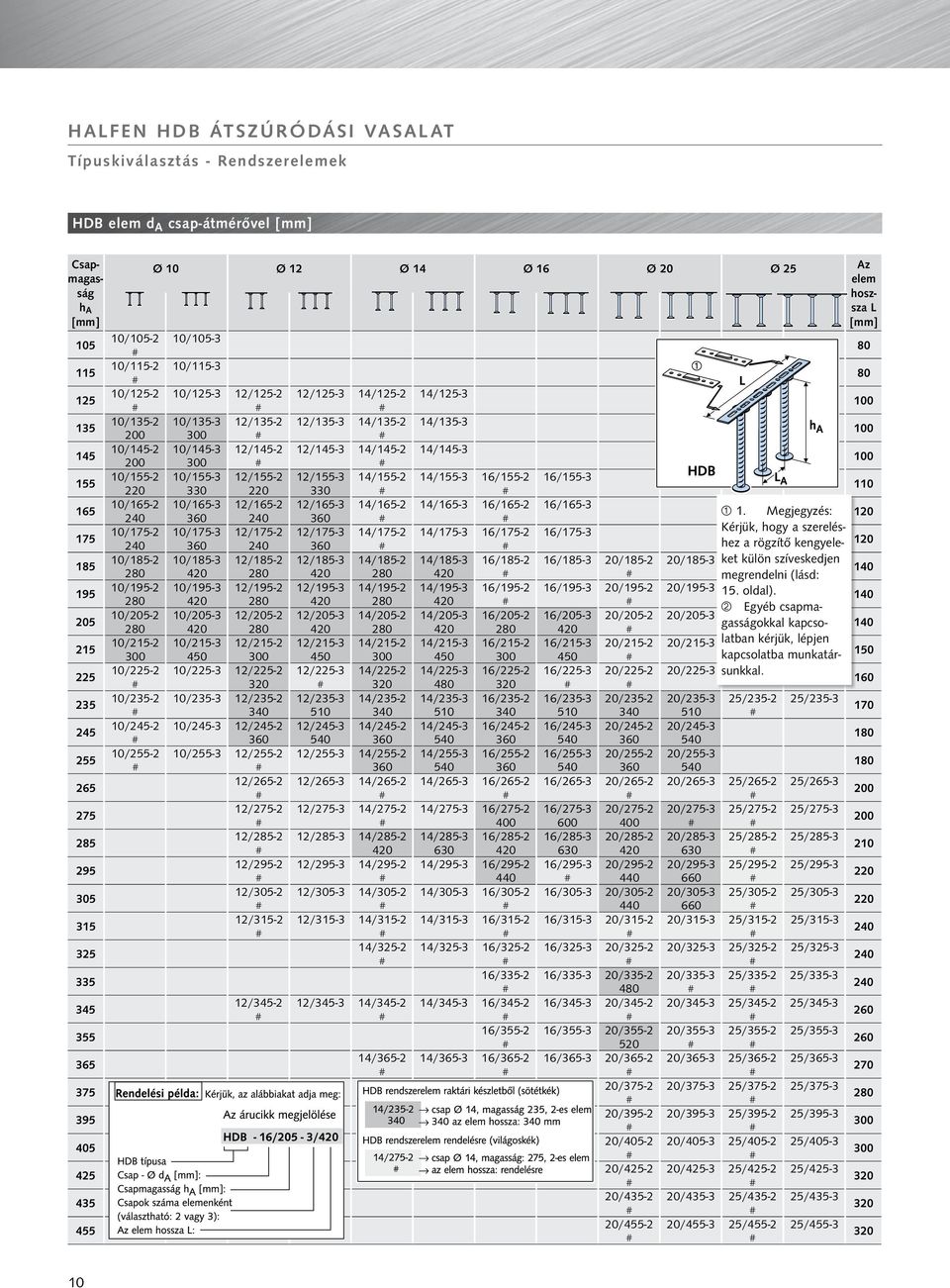

10 Típuskiválasztás - Rendszerelemek HDB elem d A csap-átmérővel [mm] Csapmagasság h A [mm] Ø 10 Ø 12 Ø 14 Ø 16 Ø 20 Ø 25 Az elem hoszsza L [mm] 10/ /105-3 # 80 10/ /115-3 # 80 10/ / / / / /125-3 # # # / / / / / / # # / / / / / / # # / / / / / / / / # # / / / / / / / / Megjegyzés: # # 10/ / / / / / / /175-3 Kérjük, hogy a szereléshez a rögzítő kengyele # # 10/ / / / / / / / / /185-3 ket külön szíveskedjen # # megrendelni (lásd: # # Egyéb csapmagasságokkal kapcso / / / / / / / / / / # 10/ / / / / / / / / /215-3 latban kérjük, lépjen # kapcsolatba munkatársunkkal. 10/ / / / / / / / / / oldal). 10/ / / / / / / / / /225-3 # 320 # # # / / / / / / / / / / / /235-3 # # / / / / / / / / / /245-3 # / / / / / / / / / /255-3 # # / / / / / / / / / /265-3 # # # # # / / / / / / / / / /275-3 # # # # / / / / / / / / / /285-3 # # / / / / / / / / / /295-3 # # 440 # # / / / / / / / / / /305-3 # # # # / / / / / / / / / /315-3 # # # # # / / / / / / / /325-3 # # # # / / / / / /335-3 # 480 # # / / / / / / / / / /345-3 # # # # # / / / / / /355-3 # 520 # # / / / / / / / /365-3 # # # # / / / /375-3 # # / / / /395-3 # # / / / /405-3 # # / / / /425-3 # # / / / /435-3 # # / / / /455-3 # #

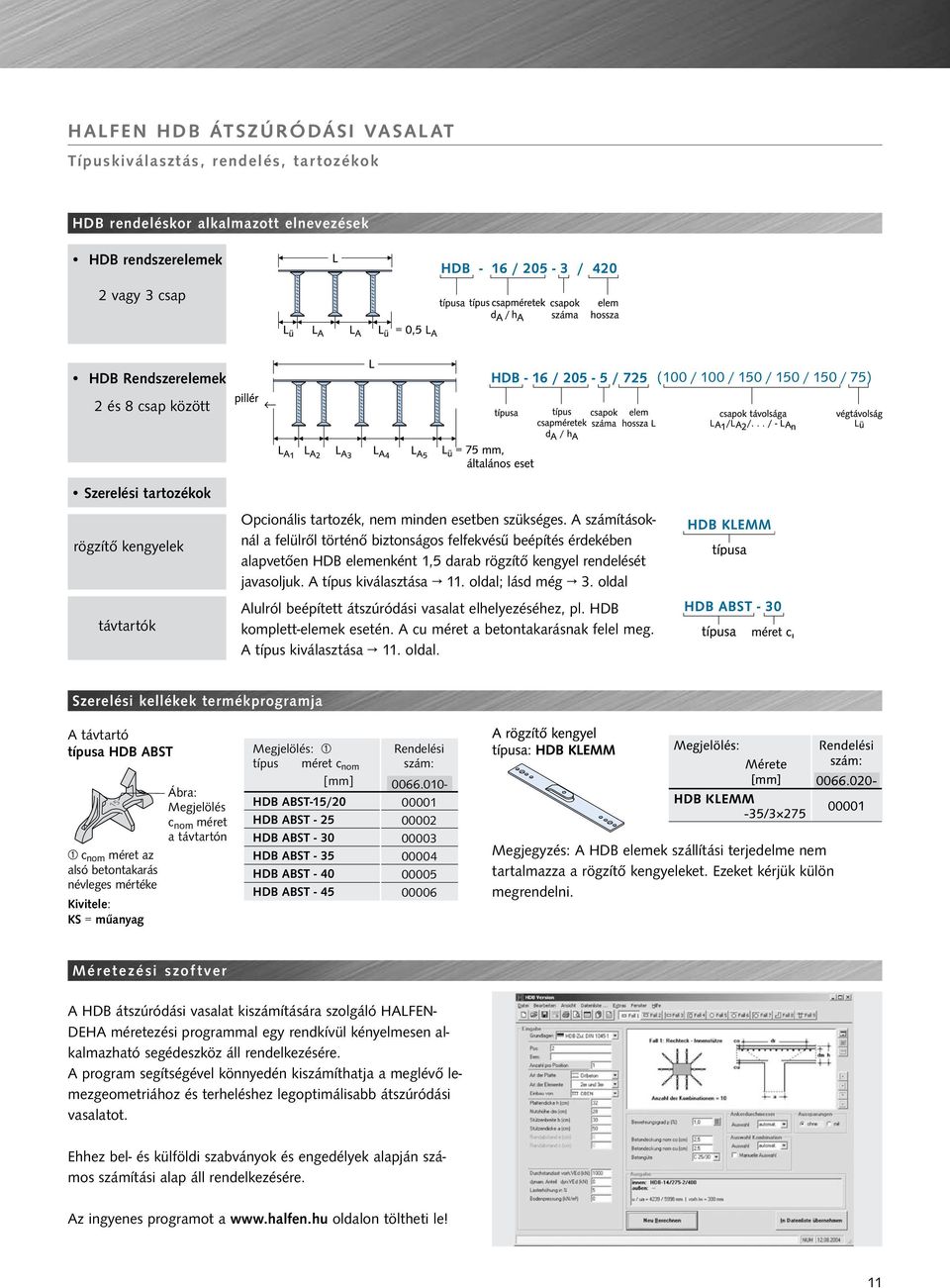

11 Típuskiválasztás, rendelés, tartozékok HDB rendeléskor alkalmazott elnevezések HDB rendszerelemek 2 vagy 3 csap HDB Rendszerelemek 2 és 8 csap között Szerelési tartozékok rögzítő kengyelek távtartók Opcionális tartozék, nem minden esetben szükséges. A számításoknál a felülről történő biztonságos felfekvésű beépítés érdekében alapvetően HDB elemenként 1,5 darab rögzítő kengyel rendelését javasoljuk. A típus kiválasztása 11. oldal; lásd még 3. oldal Alulról beépített átszúródási vasalat elhelyezéséhez, pl. HDB komplett-elemek esetén. A cu méret a betontakarásnak felel meg. A típus kiválasztása 11. oldal. Szerelési Zubehör für kellékek die Montage termékprogramja Atávtartó típusa HDB ABST cnom méret az alsó betontakarás névleges mértéke Kivitele: KS = műanyag Ábra: Megjelölés cnom méret atávtartón Megjelölés: típus méret cnom [mm] HDB ABST-15/20 HDB ABST -25 HDB ABST -30 HDB ABST -35 HDB ABST -40 HDB ABST -45 Rendelési szám: Megjegyzés: A HDB elemek szállítási terjedelme nem tartalmazza a rögzítő kengyeleket. Ezeket kérjük külön megrendelni. Méretezési szoftver A HDB átszúródási vasalat kiszámítására szolgáló HALFEN- DEHA méretezési programmal egy rendkívül kényelmesen alkalmazható segédeszköz áll rendelkezésére. A program segítségével könnyedén kiszámíthatja a meglévő lemezgeometriához és terheléshez legoptimálisabb átszúródási vasalatot. Ehhez bel- és külföldi szabványok és engedélyek alapján számos számítási alap áll rendelkezésére. Az ingyenes programot a oldalon töltheti le! 11

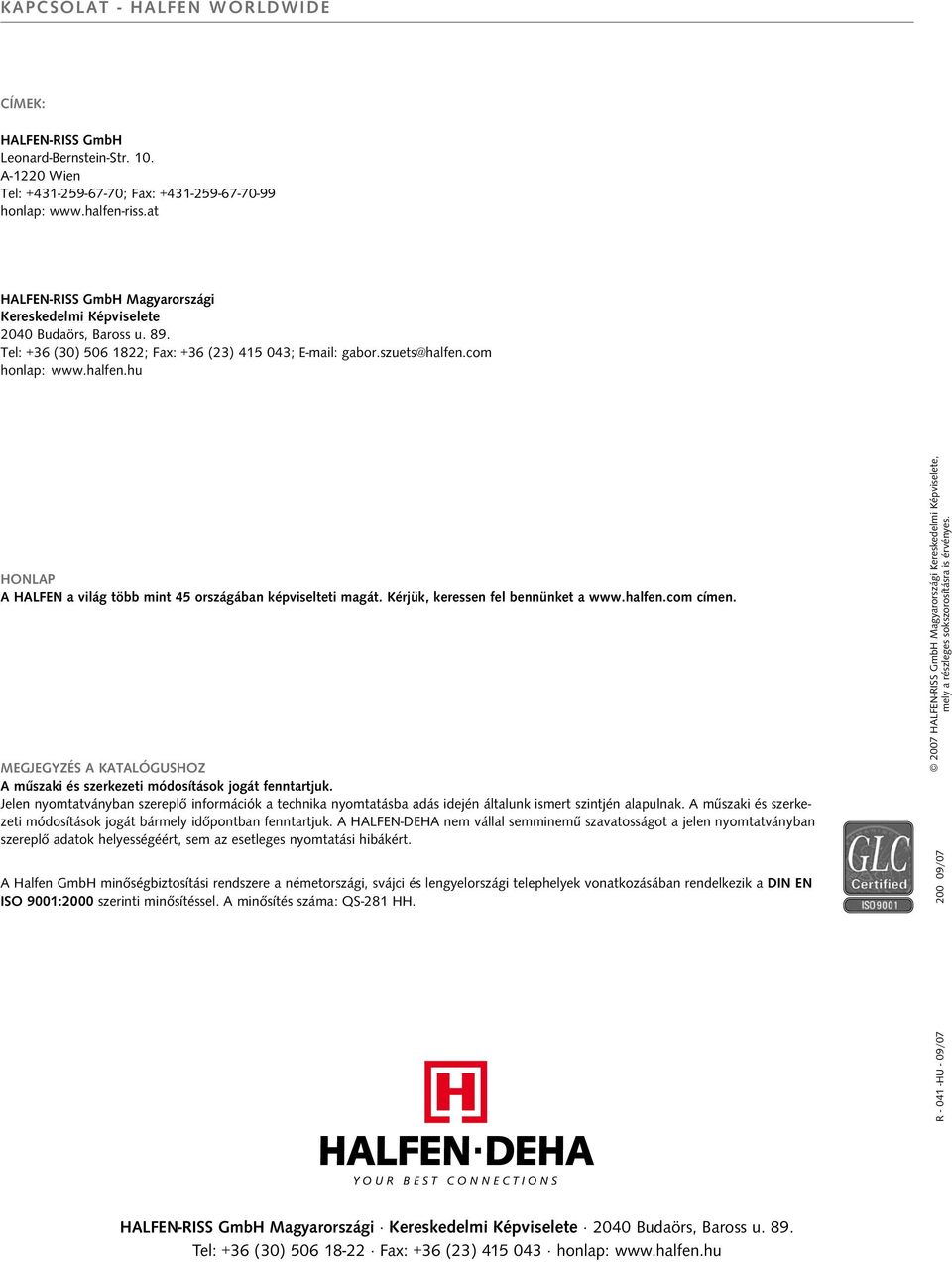

12 Kapcsolat - HALFEN WORLDWIDE Címek: HALFEN-RISS GmbH Leonard-Bernstein-Str. 10. A-1220 Wien Tel: ; Fax: honlap: HALFEN-RISS GmbH Magyarországi Kereskedelmi Képviselete 2040 Budaörs, Baross u. 89. Tel: +36 (30) ; Fax: +36 (23) ; gabor.szuets@halfen.com honlap: HONLAP A HALFEN a világ több mint 45 országában képviselteti magát. Kérjük, keressen fel bennünket a címen. MEGJEGYZÉS A KATALÓGUSHOZ A műszaki és szerkezeti módosítások jogát fenntartjuk. Jelen nyomtatványban szereplő információk a technika nyomtatásba adás idején általunk ismert szintjén alapulnak. A műszaki és szerkezeti módosítások jogát bármely időpontban fenntartjuk. A HALFEN-DEHA nem vállal semminemű szavatosságot a jelen nyomtatványban szereplő adatok helyességéért, sem az esetleges nyomtatási hibákért HALFEN-RISS GmbH Magyarországi Kereskedelmi Képviselete, mely a részleges sokszorosításra is érvényes. A Halfen GmbH minőségbiztosítási rendszere a németországi, svájci és lengyelországi telephelyek vonatkozásában rendelkezik a DIN EN ISO 9001:2000 szerinti minősítéssel. A minősítés száma: QS-281 HH. R HU - 09/ /07 HALFEN-RISS GmbH Magyarországi Kereskedelmi Képviselete 2040 Budaörs, Baross u. 89. Tel: +36 (30) Fax: +36 (23) honlap:
