1 Légrácsok és légcsatornák Katalógus

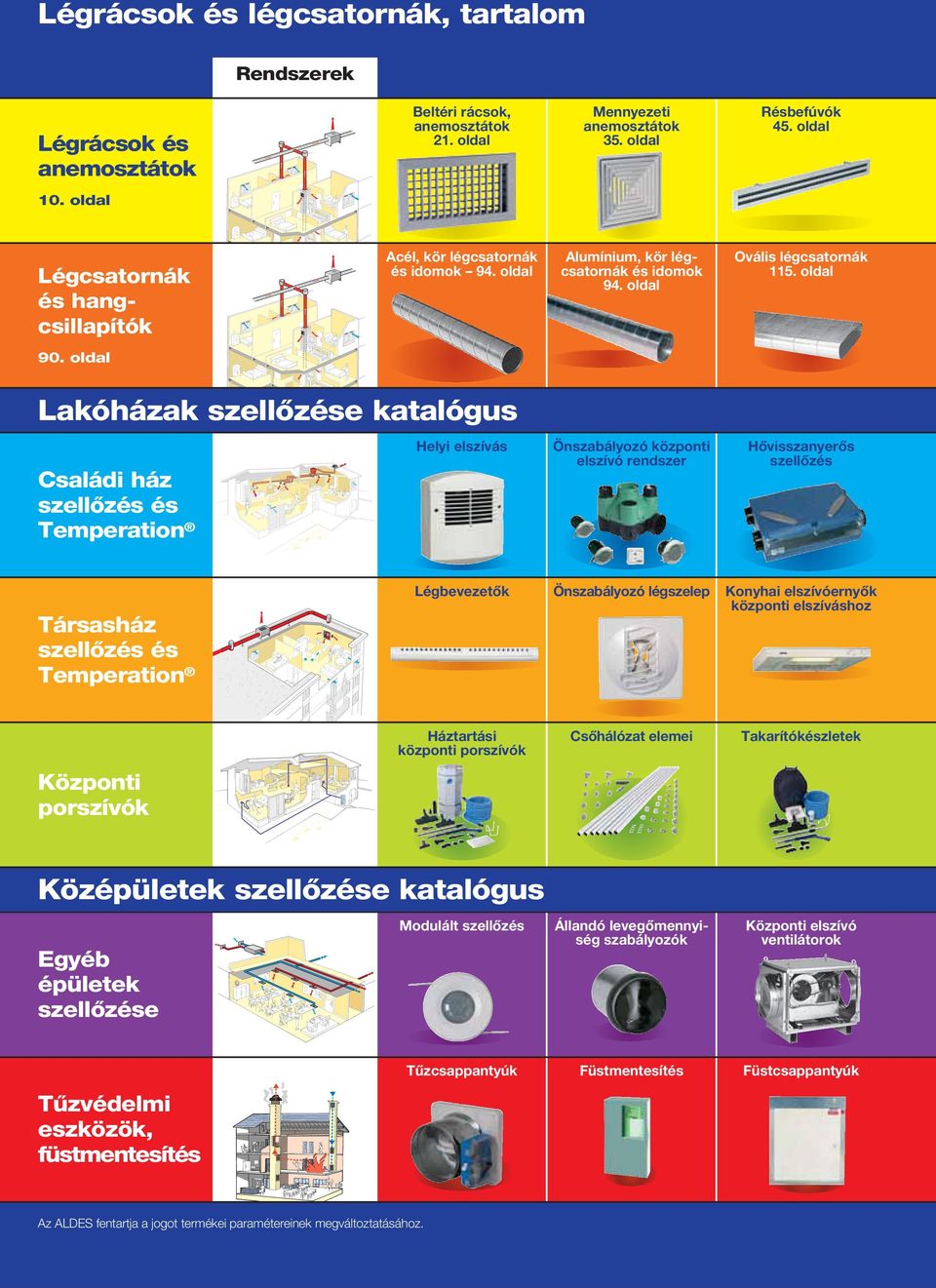

2 Légrácsok és légcsatornák, tartalom Rendszerek Légrácsok és anemosztátok Beltéri rácsok, anemosztátok 21. oldal Mennyezeti anemosztátok 35. oldal Résbefúvók 45. oldal 10. oldal Légcsatornák és hangcsillapítók Acél, kör légcsatornák és idomok 94. oldal Alumínium, kör légcsatornák és idomok 94. oldal Ovális légcsatornák 115. oldal 90. oldal Lakóházak szellőzése katalógus Családi ház szellőzés és Temperation Helyi elszívás Önszabályozó központi elszívó rendszer Hővisszanyerős szellőzés Társasház szellőzés és Temperation Légbevezetők Önszabályozó légszelep Konyhai elszívóernyők központi elszíváshoz Háztartási központi porszívók Csőhálózat elemei Takarítókészletek Központi porszívók Középületek szellőzése katalógus Egyéb épületek szellőzése Modulált szellőzés Állandó levegőmennyiség szabályozók Központi elszívó ventilátorok Tűzvédelmi eszközök, füstmentesítés Tűzcsappantyúk Füstmentesítés Füstcsappantyúk Az ALDES fentartja a jogot termékei paramétereinek megváltoztatásához.

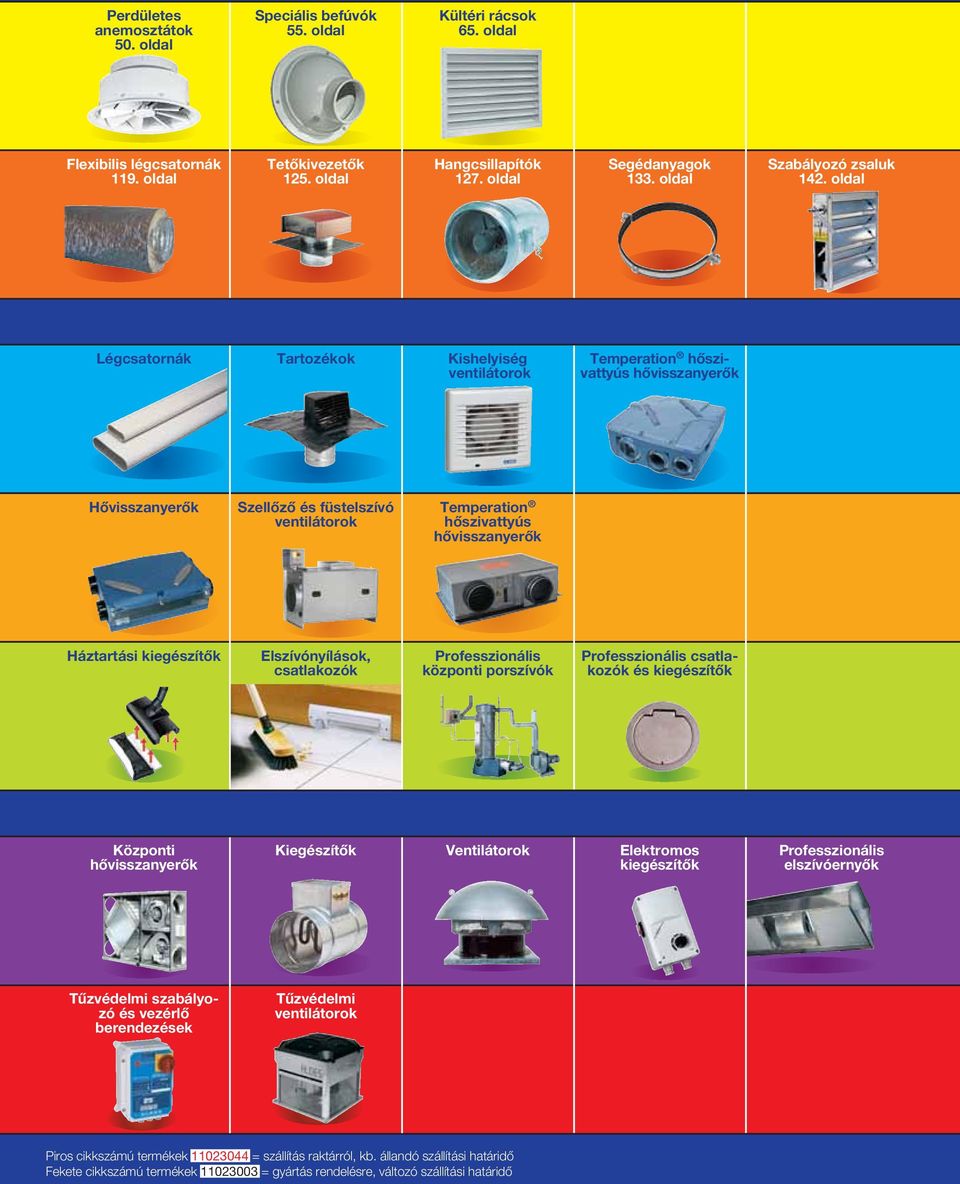

3 Perdületes anemosztátok 50. oldal Speciális befúvók 55. oldal Kültéri rácsok 65. oldal Flexibilis légcsatornák 119. oldal Tetőkivezetők 125. oldal Hangcsillapítók 127. oldal Segédanyagok 133. oldal Szabályozó zsaluk 142. oldal Légcsatornák Tartozékok Kishelyiség ventilátorok Temperation hőszivattyús hővisszanyerők Hővisszanyerők Szellőző és füstelszívó ventilátorok Temperation hőszi vattyús hővisszanyerők Háztartási kiegészítők Elszívónyílások, csatlakozók Professzionális központi porszívók Professzionális csatlakozók és kiegészítők Központi hővisszanyerők Kiegészítők Ventilátorok Elektromos kiegészítők Professzionális elszívóernyők Tűzvédelmi szabályozó és vezérlő berendezések Tűzvédelmi ventilátorok Piros cikkszámú termékek = szállítás raktárról, kb. állandó szállítási határidő Fekete cikkszámú termékek = gyártás rendelésre, változó szállítási határidő

4 Innováció, egy piacvezető feladata Javítani a belső levegő minőségét az épületekben, hogy javítsuk az élet minőségét, ez az álma és fő feladata az Aldes munkatársainak 1925 óta. Az Aldes ma vezetője piaci szegmensének, de a cégcsoport ma is ugyanarra koncentrál, a fejlesztésre, az innovációra! air&people, egy piacvezető elkötelezettsége AIR & PEOPLE (Levegő és emberek) Ez a két szó önmagában összefoglalja az Aldes szakmai tevékenységét, melynek eredménye az intelligens termékek sokasága az épületek kényelmének, komfortjának állandó javítása érdekében. 5 tevékenységi terület Családi és társasházaktól kezdve, középületeken, irodákon át az ipari szellőzésig az Aldes öt tevékenységi területen kínálja az innovatív ötleteit Szellőzés Temperation Központi porszívó Levegő elosztás, befúvás és elszívás Tűzvédelem Levegőminőség javítás Az épületek belső levegőminőségét vizsgáló tanulmányok az egészségre ártalmas szennyező anyagok sokaságát mutatták ki. Ráadásul az építőipar egy másik hasonlóan fontos kihívás elé is néz, csökkenteni kell az üvegházhatású gázok kibocsátását. Az Aldes szellőzéstechnikai termékei és megoldásai megfelelő válaszokat adnak ezekre az egészségünket érintő kérdésekre, és csökkentik a szennyezett belső levegő és az üvegház hatású gázok káros hatásait. Az építőipari szakma több, mint 30 éve elismeri minőségüket, és használja őket családi házakban, társasházakban, valamint középületekben és ipari alkalmazásoknál is. Temperation, egy új módszer és kihívás az Aldes előtt! Azzal, hogy az Aldes kifejlesztette a Temperation kompakt hőszivattyús hőviszszanyerőit a családi és társasházak, valamint az egyéb épületek számára, olyan új úton kezdett járni, amely komoly energia megtakarítással jár, és biztosítja a fenntartható fejlődést. Úgy hűteni a levegőt nyáron és fűteni télen, hogy közben teljes mértékben tiszteletben tartjuk a környezetünket. Ez a jövő megoldása, és az Aldes előtti új kihívás. Szabályozások előtt járva A kezdetektől fogva az Aldes az új szabályozások előtt járt olyan termékek piacra bocsátásával, amelyek légtechnikai, akusztikai és energiafelhasználási jellemzői a szabványoknál magasabb követelményeknek is megfeleltek. Ennek köszönhető, hogy az olyan termékek, mint a Bahia Higro család, a Micro-Watt kisfogyasztású ventilátorok, a Dee Fly statikus hővisszanyerők vagy a váltakozó szellőzés, és az ezekhez használt kiegészítők a legújabb előírásoknak, irányelveknek is megfelelnek. 4 Katalógus

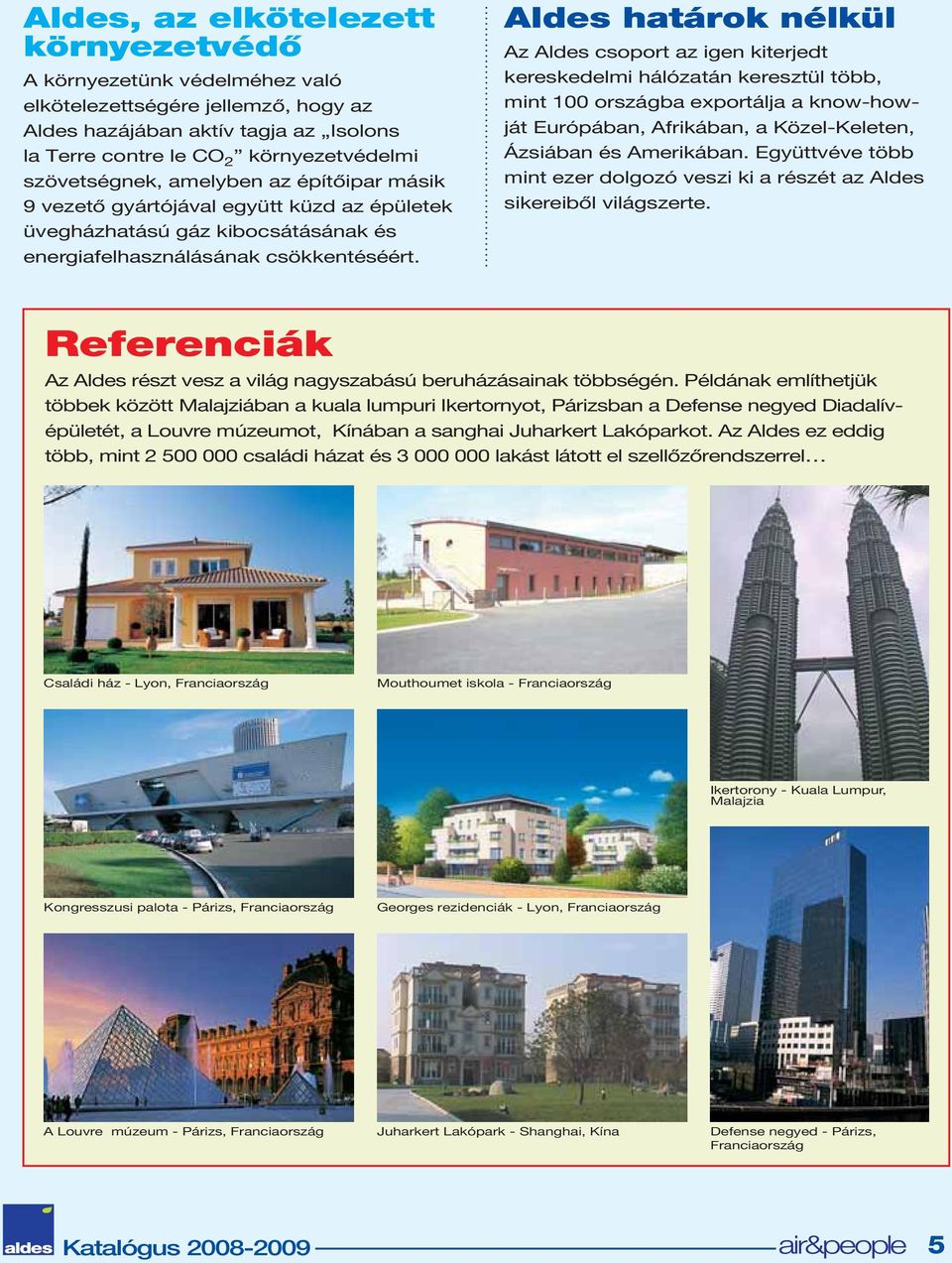

5 Aldes, az elkötelezett környezetvédő A környezetünk védelméhez való elkötelezettségére jellemző, hogy az Aldes hazájában aktív tagja az Isolons la Terre contre le CO 2 környezetvédelmi szövetségnek, amelyben az építőipar másik 9 vezető gyártójával együtt küzd az épületek üvegházhatású gáz kibocsátásának és energiafelhasználásának csökkentéséért. Aldes határok nélkül Az Aldes csoport az igen kiterjedt kereskedelmi hálózatán keresztül több, mint 100 országba exportálja a know-howját Európában, Afrikában, a Közel-Keleten, Ázsiában és Amerikában. Együttvéve több mint ezer dolgozó veszi ki a részét az Aldes sikereiből világszerte. Referenciák Az Aldes részt vesz a világ nagyszabású beruházásainak többségén. Példának említhetjük többek között Malajziában a kuala lumpuri Ikertornyot, Párizsban a Defense negyed Diadalívépületét, a Louvre múzeumot, Kínában a sanghai Juharkert Lakóparkot. Az Aldes ez eddig több, mint családi házat és lakást látott el szellőzőrendszerrel Családi ház - Lyon, Franciaország Mouthoumet iskola - Franciaország Ikertorony - Kuala Lumpur, Malajzia Kongresszusi palota - Párizs, Franciaország Georges rezidenciák - Lyon, Franciaország A Louvre múzeum - Párizs, Franciaország Juharkert Lakópark - Shanghai, Kína Defense negyed - Párizs, Franciaország Katalógus

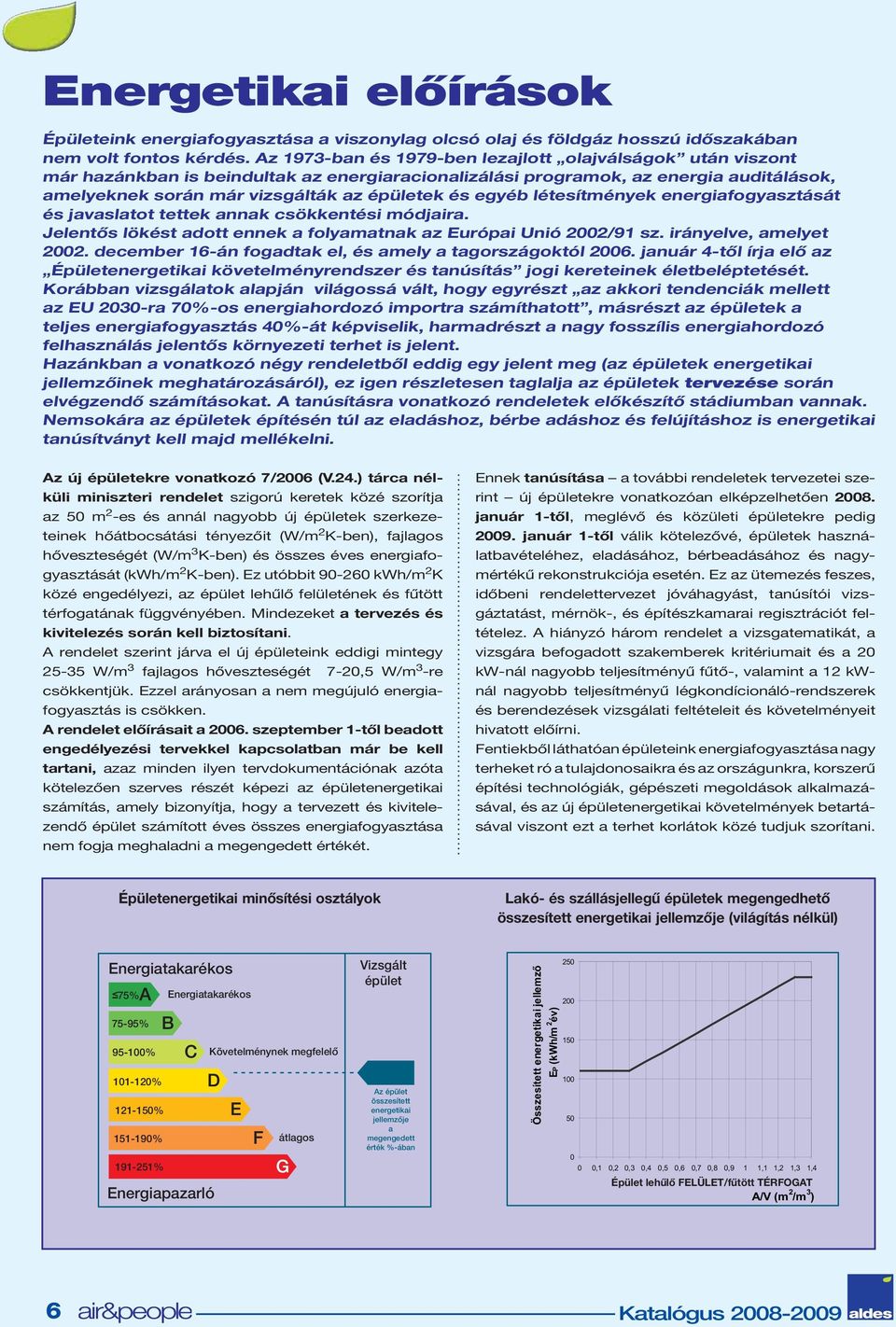

6 Energetikai előírások Épületeink energiafogyasztása a viszonylag olcsó olaj és földgáz hosszú időszakában nem volt fontos kérdés. Az 1973-ban és 1979-ben lezajlott olajválságok után viszont már hazánkban is beindultak az energiaracionalizálási programok, az energia auditálások, amelyeknek során már vizsgálták az épületek és egyéb létesítmények energiafogyasztását és javaslatot tettek annak csökkentési módjaira. Jelentős lökést adott ennek a folyamatnak az Európai Unió 2002/91 sz. irányelve, amelyet december 16-án fogadtak el, és amely a tagországoktól január 4-től írja elő az Épületenergetikai követelményrendszer és tanúsítás jogi kereteinek életbeléptetését. Korábban vizsgálatok alapján világossá vált, hogy egyrészt az akkori tendenciák mellett az EU 2030-ra 70%-os energiahordozó importra számíthatott, másrészt az épületek a teljes energiafogyasztás 40%-át képviselik, harmadrészt a nagy fosszílis energiahordozó felhasználás jelentős környezeti terhet is jelent. Hazánkban a vonatkozó négy rendeletből eddig egy jelent meg (az épületek energetikai jellemzőinek meghatározásáról), ez igen részletesen taglalja az épületek tervezése során elvégzendő számításokat. A tanúsításra vonatkozó rendeletek előkészítő stádiumban vannak. Nemsokára az épületek építésén túl az eladáshoz, bérbe adáshoz és felújításhoz is energetikai tanúsítványt kell majd mellékelni. Az új épületekre vonatkozó 7/2006 (V.24.) tárca nélküli miniszteri rendelet szigorú keretek közé szorítja az 50 m 2 -es és annál nagyobb új épületek szerkezeteinek hőátbocsátási tényezőit (W/m 2 K-ben), fajlagos hőveszteségét (W/m 3 K-ben) és összes éves energiafogyasztását (kwh/m 2 K-ben). Ez utóbbit kwh/m 2 K közé engedélyezi, az épület lehűlő felületének és fűtött térfogatának függvényében. Mindezeket a tervezés és kivitelezés során kell biztosítani. A rendelet szerint járva el új épületeink eddigi mintegy W/m 3 fajlagos hőveszteségét 7-20,5 W/m 3 -re csökkentjük. Ezzel arányosan a nem megújuló energiafogyasztás is csökken. A rendelet előírásait a szeptember 1-től beadott engedélyezési tervekkel kapcsolatban már be kell tartani, azaz minden ilyen tervdokumentációnak azóta kötelezően szerves részét képezi az épületenergetikai számítás, amely bizonyítja, hogy a tervezett és kivitelezendő épület számított éves összes energiafogyasztása nem fogja meghaladni a megengedett értékét. Ennek tanúsítása a további rendeletek tervezetei szerint új épületekre vonatkozóan elképzelhetően január 1-től, meglévő és közületi épületekre pedig január 1-től válik kötelezővé, épületek használatbavételéhez, eladásához, bérbeadásához és nagymértékű rekonstrukciója esetén. Ez az ütemezés feszes, időbeni rendelettervezet jóváhagyást, tanúsítói vizsgáztatást, mérnök-, és építészkamarai regisztrációt feltételez. A hiányzó három rendelet a vizsgatematikát, a vizsgára befogadott szakemberek kritériumait és a 20 kw-nál nagyobb teljesítményű fűtő-, valamint a 12 kwnál nagyobb teljesítményű légkondícionáló-rendszerek és berendezések vizsgálati feltételeit és követelményeit hivatott előírni. Fentiekből láthatóan épületeink energiafogyasztása nagy terheket ró a tulajdonosaikra és az országunkra, korszerű építési technológiák, gépészeti megoldások alkalmazásával, és az új épületenergetikai követelmények betartásával viszont ezt a terhet korlátok közé tudjuk szorítani. Épületenergetikai minősítési osztályok Lakó- és szállásjellegű épületek megengedhető összesített energetikai jellemzője (világítás nélkül) Energiatakarékos 75% Energiatakarékos 75-95% % Követelménynek megfelelő % % % átlagos % Energiapazarló Vizsgált épület Az épület összesített energetikai jellemzője a megengedett érték %-ában Összesített energetikai jellemző EP (kwh/m 2 év) ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 Épület lehűlő FELÜLET/fűtött TÉRFOGAT A/V (m 2 /m 3 ) 6 Katalógus

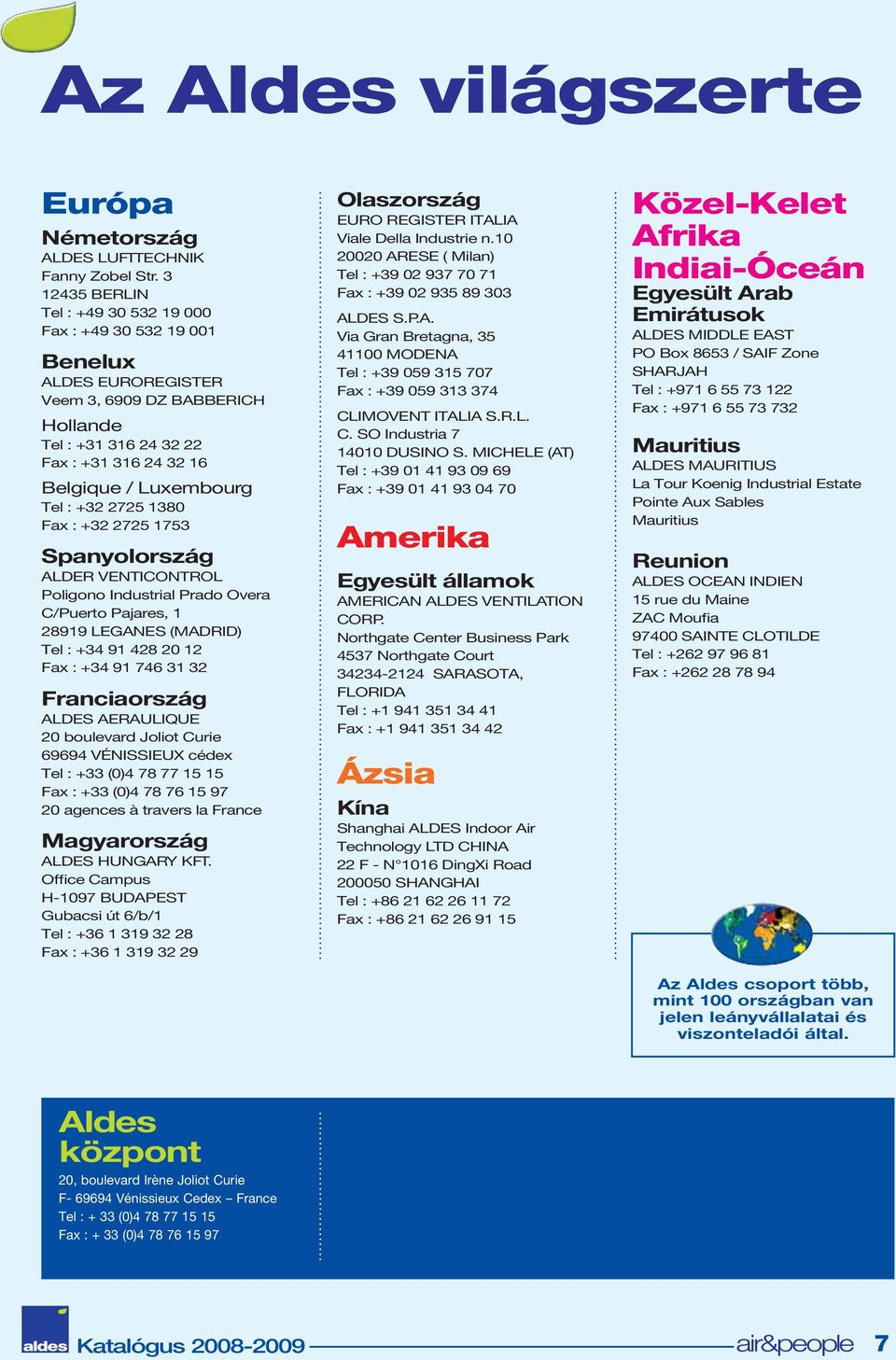

7 Az Aldes világszerte Európa Németország ALDES LUFTTECHNIK Fanny Zobel Str BERLIN Tel : Fax : Benelux ALDES EUROREGISTER Veem 3, 6909 DZ BABBERICH Hollande Tel : Fax : Belgique / Luxembourg Tel : Fax : Spanyolország ALDER VENTICONTROL Poligono Industrial Prado Overa C/Puerto Pajares, LEGANES (MADRID) Tel : Fax : Franciaország ALDES AERAULIQUE 20 boulevard Joliot Curie VÉNISSIEUX cédex Tel : +33 (0) Fax : +33 (0) agences à travers la France Magyarország ALDES HUNGARY KFT. Office Campus H-1097 BUDAPEST Gubacsi út 6/b/1 Tel : Fax : Olaszország EURO REGISTER ITALIA Viale Della Industrie n ARESE ( Milan) Tel : Fax : ALDES S.P.A. Via Gran Bretagna, MODENA Tel : Fax : CLIMOVENT ITALIA S.R.L. C. SO Industria DUSINO S. MICHELE (AT) Tel : Fax : Amerika Egyesült államok AMERICAN ALDES VENTILATION CORP. Northgate Center Business Park 4537 Northgate Court SARASOTA, FLORIDA Tel : Fax : Ázsia Kína Shanghai ALDES Indoor Air Technology LTD CHINA 22 F - N 1016 DingXi Road SHANGHAI Tel : Fax : Közel-Kelet Afrika Indiai-Óceán Egyesült Arab Emirátusok ALDES MIDDLE EAST PO Box 8653 / SAIF Zone SHARJAH Tel : Fax : Mauritius ALDES MAURITIUS La Tour Koenig Industrial Estate Pointe Aux Sables Mauritius Reunion ALDES OCEAN INDIEN 15 rue du Maine ZAC Moufia SAINTE CLOTILDE Tel : Fax : Az Aldes csoport több, mint 100 országban van jelen leányvállalatai és viszonteladói által. Aldes központ 20, boulevard Irène Joliot Curie F Vénissieux Cedex France Tel : + 33 (0) Fax : + 33 (0) Katalógus

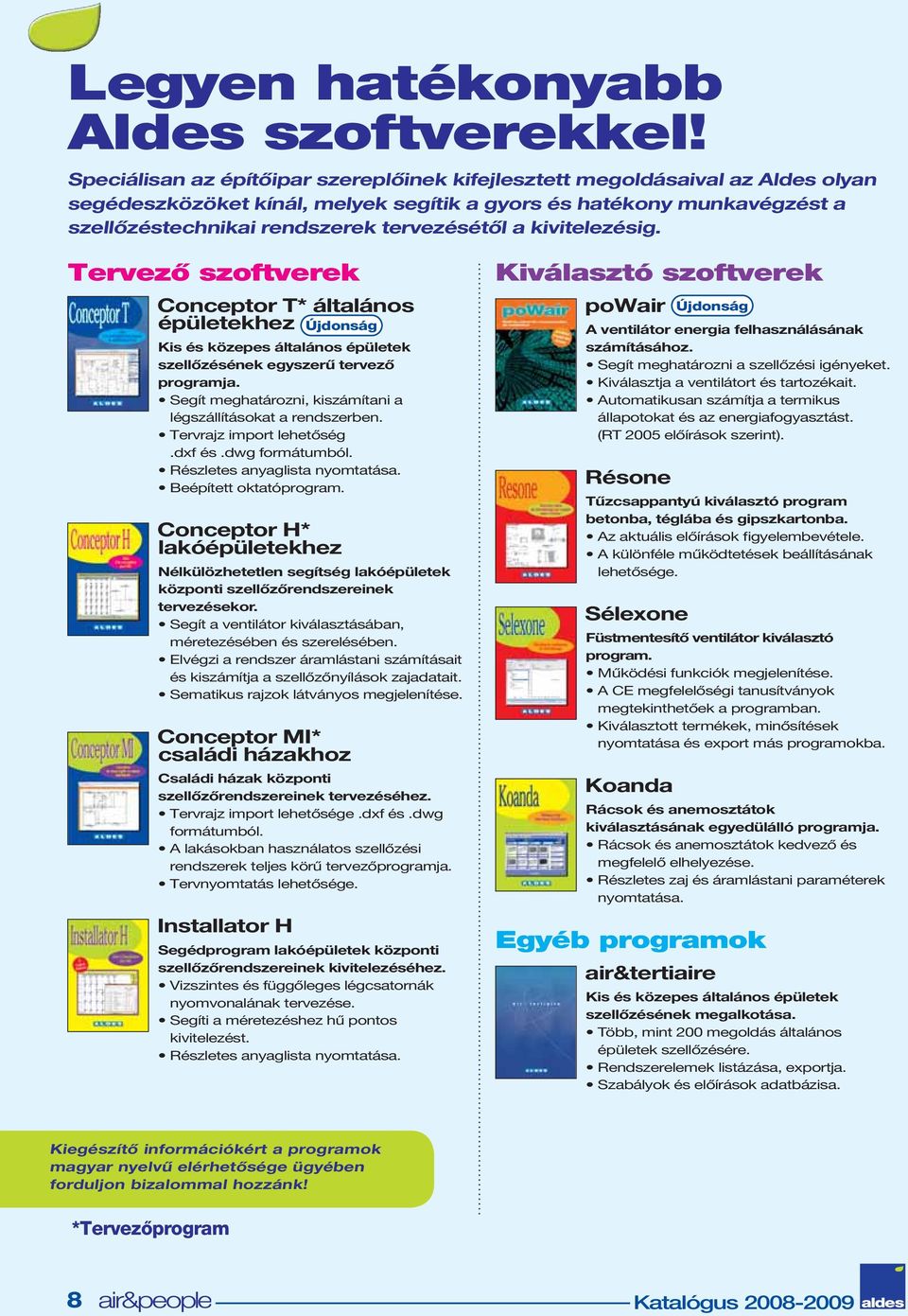

8 Legyen hatékonyabb Aldes szoftverekkel! Speciálisan az építőipar szereplőinek kifejlesztett megoldásaival az Aldes olyan segédeszközöket kínál, melyek segítik a gyors és hatékony munkavégzést a szellőzéstechnikai rendszerek tervezésétől a kivitelezésig. Tervező szoftverek Conceptor T* általános épületekhez Újdonság Kis és közepes általános épületek szellőzésének egyszerű tervező programja. Segít meghatározni, kiszámítani a légszállításokat a rendszerben. Tervrajz import lehetőség.dxf és.dwg formátumból. Részletes anyaglista nyomtatása. Beépített oktatóprogram. Conceptor H* lakóépületekhez Nélkülözhetetlen segítség lakóépületek központi szellőzőrendszereinek tervezésekor. Segít a ventilátor kiválasztásában, méretezésében és szerelésében. Elvégzi a rendszer áramlástani számításait és kiszámítja a szellőzőnyílások zajadatait. Sematikus rajzok látványos megjelenítése. Conceptor MI* családi házakhoz Családi házak központi szellőzőrendszereinek tervezéséhez. Tervrajz import lehetősége.dxf és.dwg formátumból. A lakásokban használatos szellőzési rendszerek teljes körű tervezőprogramja. Tervnyomtatás lehetősége. Installator H Segédprogram lakóépületek központi szellőzőrendszereinek kivitelezéséhez. Vizszintes és függőleges légcsatornák nyomvonalának tervezése. Segíti a méretezéshez hű pontos kivitelezést. Részletes anyaglista nyomtatása. Kiválasztó szoftverek powair Újdonság A ventilátor energia felhasználásának számításához. Segít meghatározni a szellőzési igényeket. Kiválasztja a ventilátort és tartozékait. Automatikusan számítja a termikus állapotokat és az energiafogyasztást. (RT 2005 előírások szerint). Résone Tűzcsappantyú kiválasztó program betonba, téglába és gipszkartonba. Az aktuális előírások figyelembevétele. A különféle működtetések beállításának lehetősége. Sélexone Füstmentesítő ventilátor kiválasztó program. Működési funkciók megjelenítése. A CE megfelelőségi tanusítványok megtekinthetőek a programban. Kiválasztott termékek, minősítések nyomtatása és export más programokba. Koanda Rácsok és anemosztátok kiválasztásának egyedülálló programja. Rácsok és anemosztátok kedvező és megfelelő elhelyezése. Részletes zaj és áramlástani paraméterek nyomtatása. Egyéb programok air&tertiaire Kis és közepes általános épületek szellőzésének megalkotása. Több, mint 200 megoldás általános épületek szellőzésére. Rendszerelemek listázása, exportja. Szabályok és előírások adatbázisa. Kiegészítő információkért a programok magyar nyelvű elérhetősége ügyében forduljon bizalommal hozzánk! *Tervezőprogram 8 Katalógus

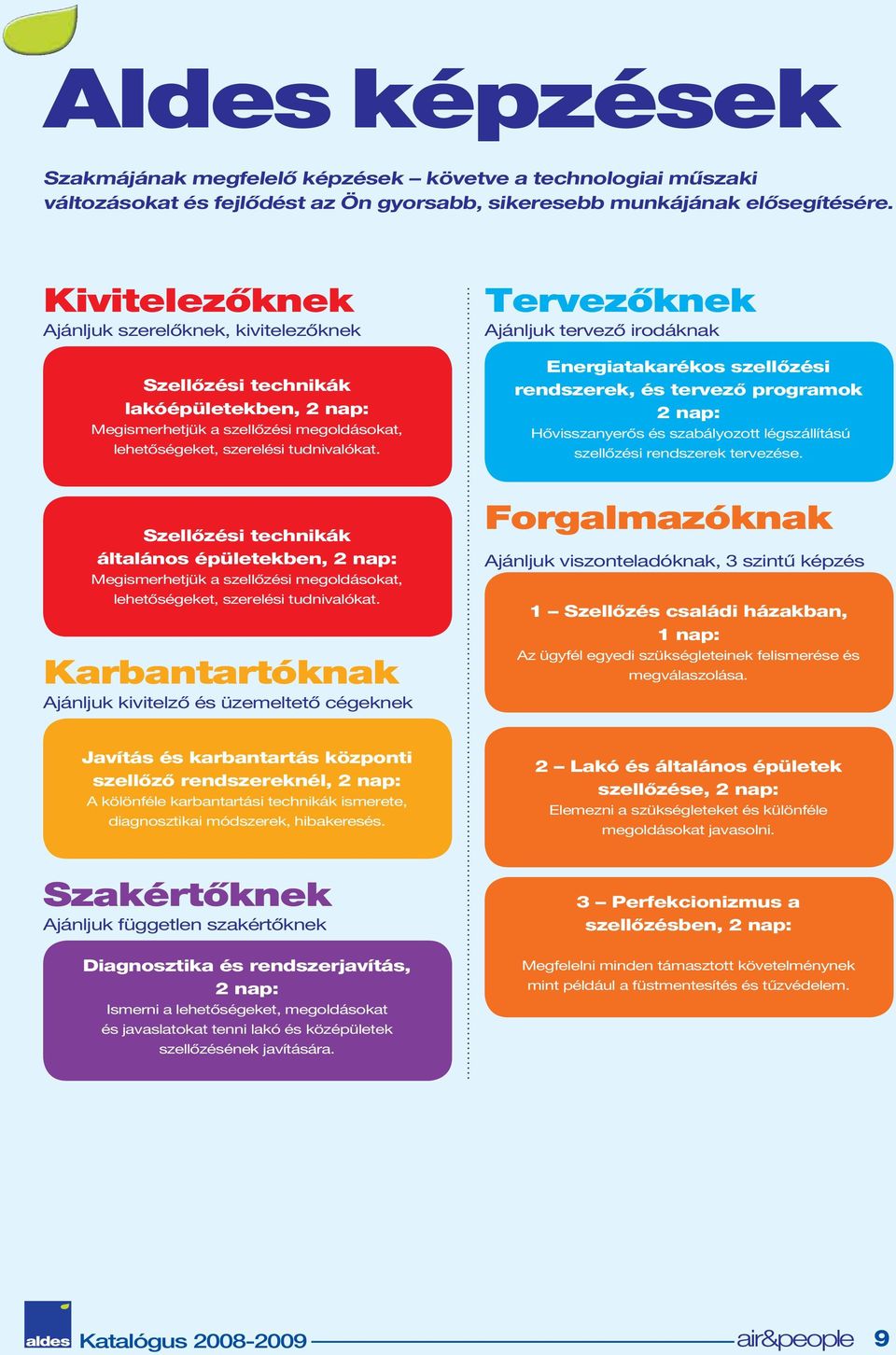

9 Aldes képzések Szakmájának megfelelő képzések követve a technologiai műszaki változásokat és fejlődést az Ön gyorsabb, sikeresebb munkájának elősegítésére. Kivitelezőknek Ajánljuk szerelőknek, kivitelezőknek Szellőzési technikák lakóépületekben, 2 nap: Megismerhetjük a szellőzési megoldásokat, lehetőségeket, szerelési tudnivalókat. Tervezőknek Ajánljuk tervező irodáknak Energiatakarékos szellőzési rendszerek, és tervező programok 2 nap: Hővisszanyerős és szabályozott légszállítású szellőzési rendszerek tervezése. Szellőzési technikák általános épületekben, 2 nap: Megismerhetjük a szellőzési megoldásokat, lehetőségeket, szerelési tudnivalókat. Karbantartóknak Ajánljuk kivitelző és üzemeltető cégeknek Forgalmazóknak Ajánljuk viszonteladóknak, 3 szintű képzés 1 Szellőzés családi házakban, 1 nap: Az ügyfél egyedi szükségleteinek felismerése és megválaszolása. Javítás és karbantartás központi szellőző rendszereknél, 2 nap: A kölönféle karbantartási technikák ismerete, diagnosztikai módszerek, hibakeresés. 2 Lakó és általános épületek szellőzése, 2 nap: Elemezni a szükségleteket és különféle megoldásokat javasolni. Szakértőknek Ajánljuk független szakértőknek Diagnosztika és rendszerjavítás, 2 nap: Ismerni a lehetőségeket, megoldásokat és javaslatokat tenni lakó és középületek szellőzésének javítására. 3 Perfekcionizmus a szellőzésben, 2 nap: Megfelelni minden támasztott követelménynek mint például a füstmentesítés és tűzvédelem. Katalógus

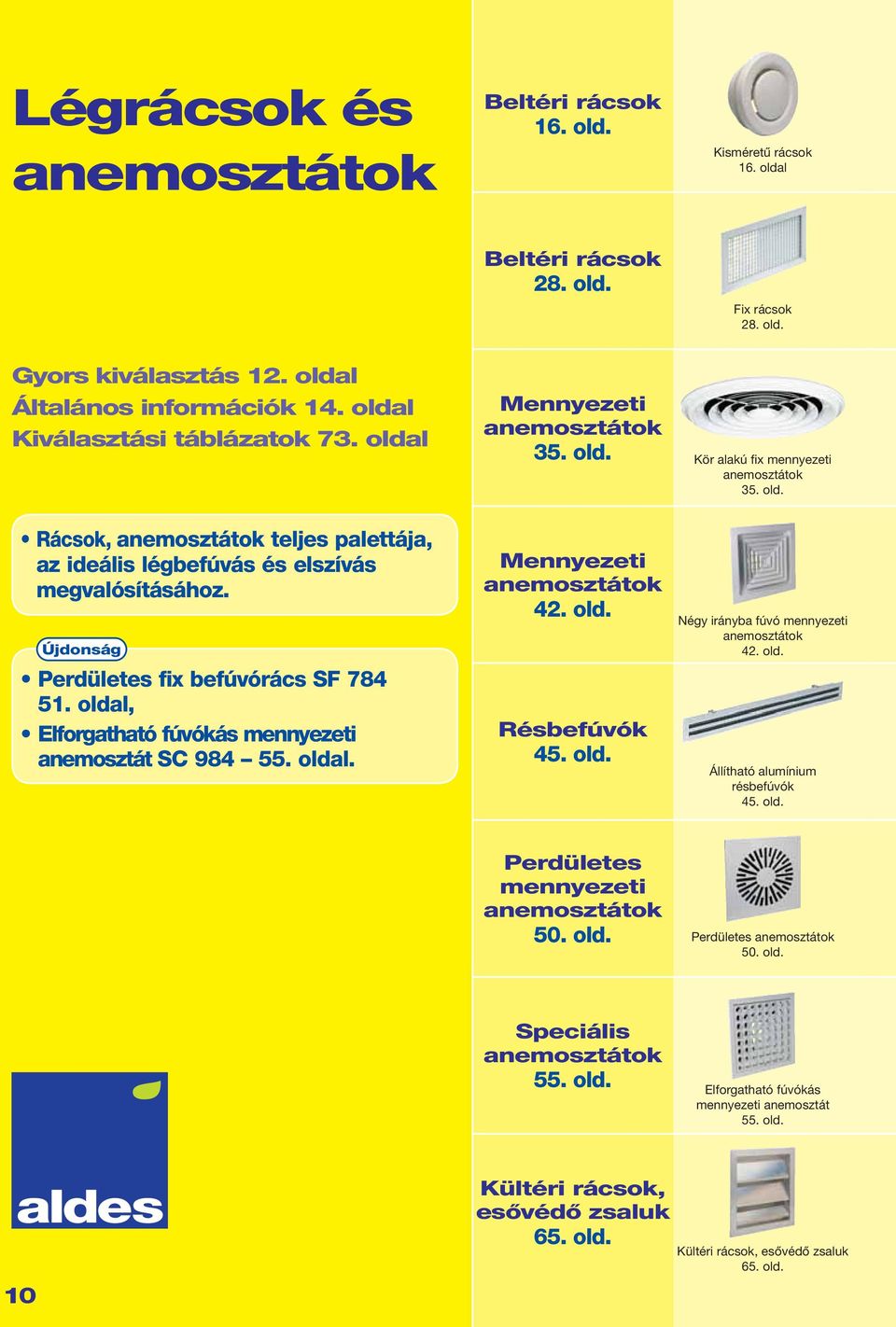

10 Légrácsok és anemosztátok Beltéri rácsok 16. old. Kisméretű rácsok 16. oldal Beltéri rácsok 28. old. Fix rácsok 28. old. Gyors kiválasztás 12. oldal Általános információk 14. oldal Kiválasztási táblázatok 73. oldal Mennyezeti anemosztátok 35. old. Kör alakú fix mennyezeti anemosztátok 35. old. Rácsok, anemosztátok teljes palettája, az ideális légbefúvás és elszívás megvalósításához. Újdonság Perdületes fix befúvórács SF oldal, Elforgatható fúvókás mennyezeti anemosztát SC oldal. Mennyezeti anemosztátok 42. old. Résbefúvók 45. old. Négy irányba fúvó mennyezeti anemosztátok 42. old. Állítható alumínium résbefúvók 45. old. Perdületes mennyezeti anemosztátok 50. old. Perdületes anemosztátok 50. old. Speciális anemosztátok 55. old. Elforgatható fúvókás mennyezeti anemosztát 55. old. 10 Kültéri rácsok, esővédő zsaluk 65. old. Kültéri rácsok, esővédő zsaluk 65. old.

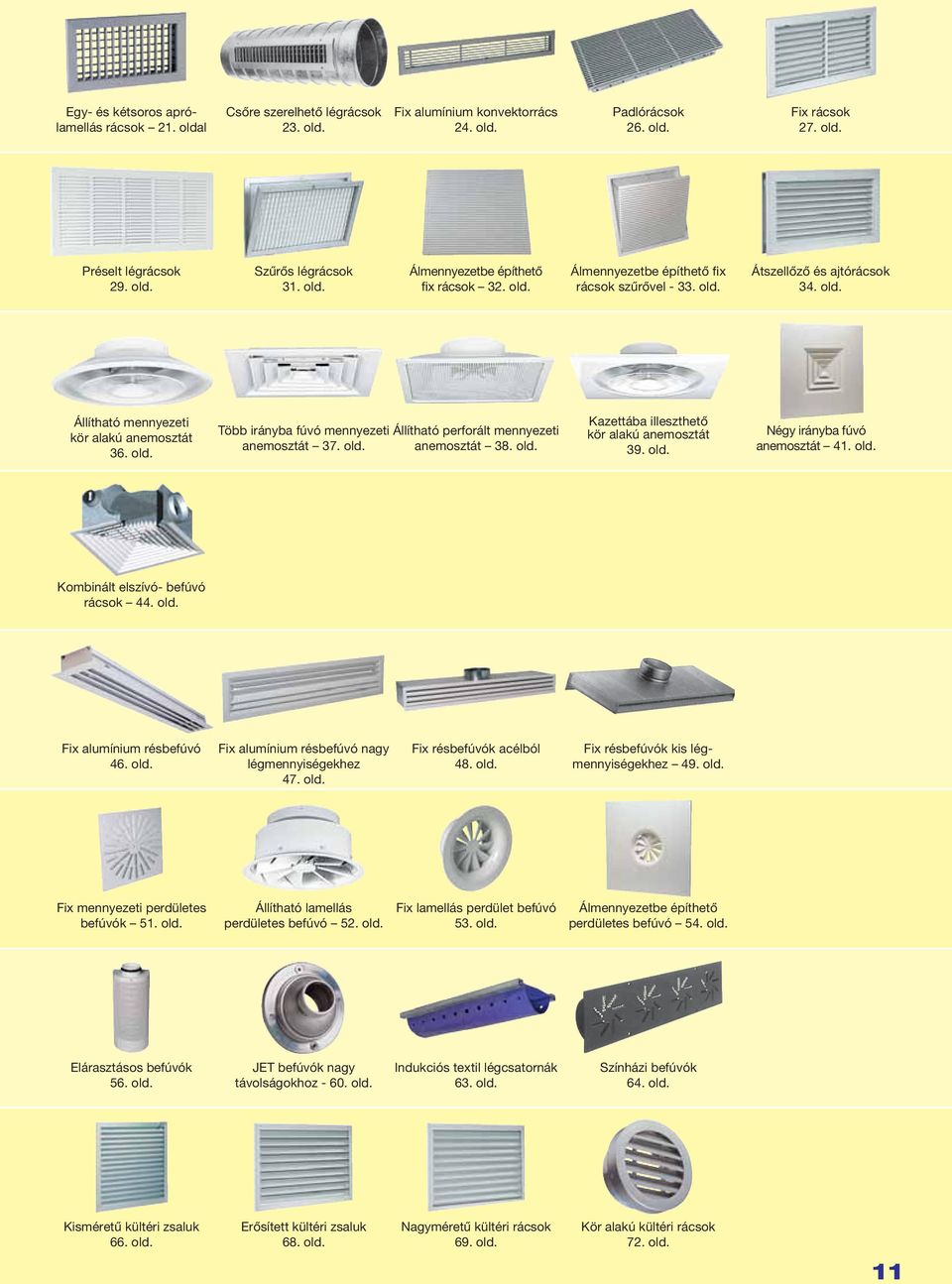

11 Egy- és kétsoros aprólamellás rácsok 21. oldal Csőre szerelhető légrácsok 23. old. Fix alumínium konvektorrács 24. old. Padlórácsok 26. old. Fix rácsok 27. old. Préselt légrácsok 29. old. Szűrős légrácsok 31. old. Álmennyezetbe építhető fix rácsok 32. old. Álmennyezetbe építhető fix rácsok szűrővel old. Átszellőző és ajtórácsok 34. old. Állítható mennyezeti kör alakú anemosztát 36. old. Több irányba fúvó mennyezeti anemosztát 37. old. Állítható perforált mennyezeti anemosztát 38. old. Kazettába illeszthető kör alakú anemosztát 39. old. Négy irányba fúvó anemosztát 41. old. Kombinált elszívó- befúvó rácsok 44. old. Fix alumínium résbefúvó 46. old. Fix alumínium résbefúvó nagy légmennyiségekhez 47. old. Fix résbefúvók acélból 48. old. Fix résbefúvók kis légmennyiségekhez 49. old. Fix mennyezeti perdületes befúvók 51. old. Állítható lamellás perdületes befúvó 52. old. Fix lamellás perdület befúvó 53. old. Álmennyezetbe építhető perdületes befúvó 54. old. Elárasztásos befúvók 56. old. JET befúvók nagy távolságokhoz old. Indukciós textil légcsatornák 63. old. Színházi befúvók 64. old. Kisméretű kültéri zsaluk 66. old. Erősített kültéri zsaluk 68. old. Nagyméretű kültéri rácsok 69. old. Kör alakú kültéri rácsok 72. old. 11

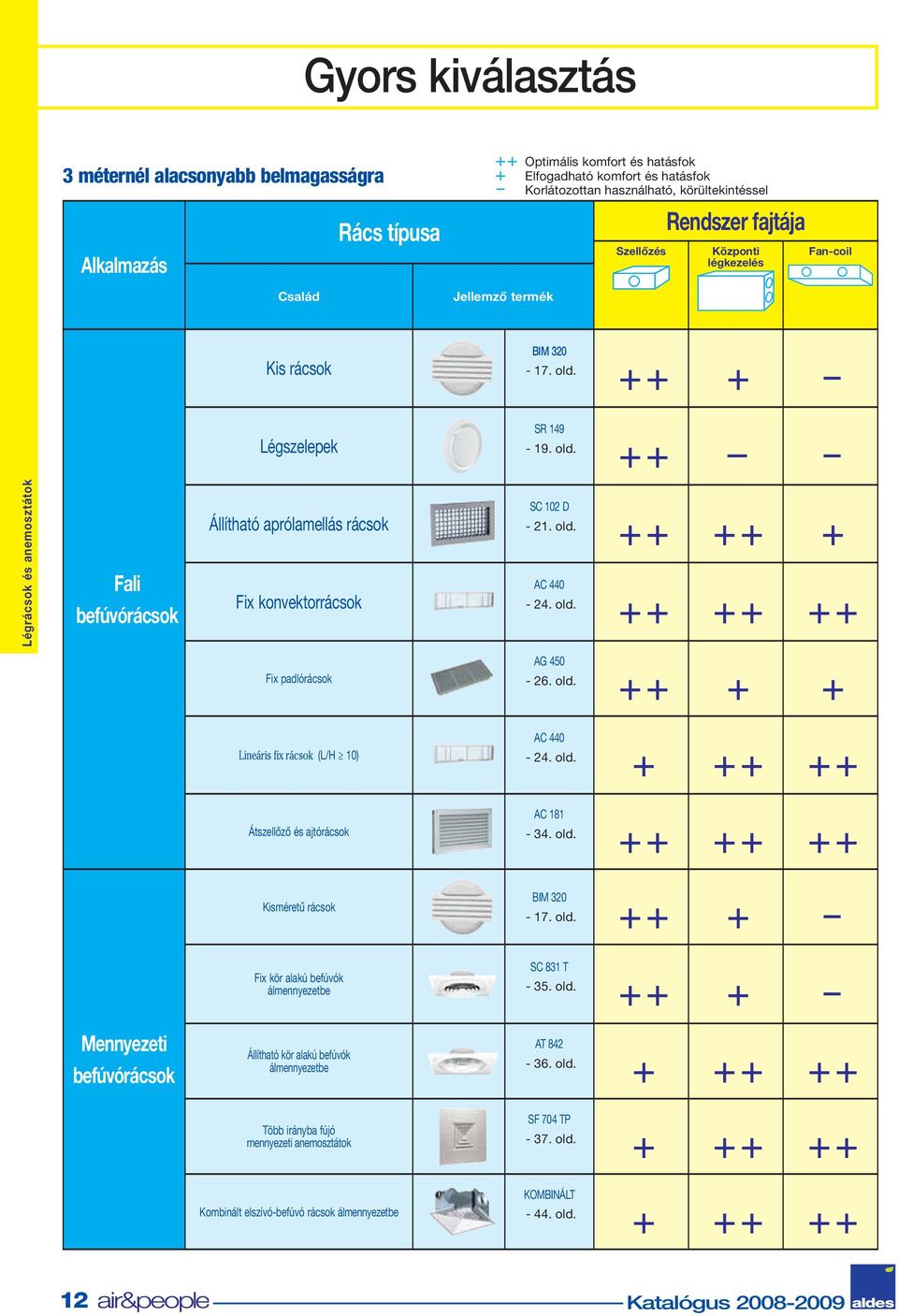

12 Gyors kiválasztás 3 méternél alacsonyabb belmagasságra Rács típusa Alkalmazás Család ++ Optimális komfort és hatásfok + Elfogadható komfort és hatásfok - Korlátozottan használható, körültekintéssel Jellemző termék Szellőzés Rendszer fajtája Központi légkezelés Fan-coil Kis rácsok BIM old Légszelepek SR old Légrácsok és anemosztátok Fali befúvórácsok Állítható aprólamellás rácsok Fix konvektorrácsok SC 102 D old AC old Fix padlórácsok AG old Lineáris fix rácsok (L/H 10) AC old Átszellőző és ajtórácsok AC old Kisméretű rácsok BIM old Fix kör alakú befúvók álmennyezetbe SC 831 T old Mennyezeti befúvórácsok Állítható kör alakú befúvók álmennyezetbe AT old Több irányba fújó mennyezeti anemosztátok SF 704 TP old Kombinált elszívó-befúvó rácsok álmennyezetbe KOMBINÁLT old Katalógus

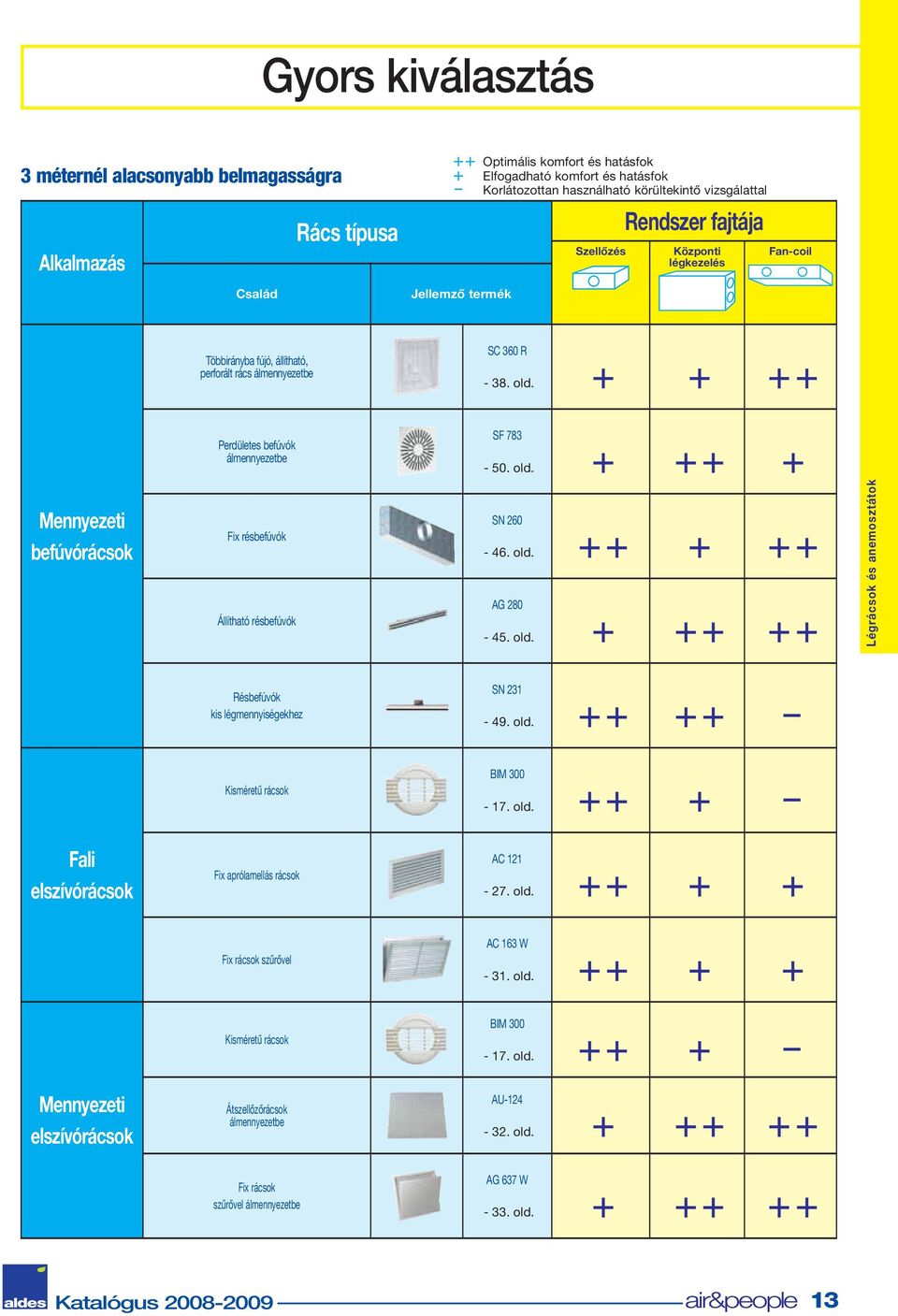

13 Gyors kiválasztás 3 méternél alacsonyabb belmagasságra Rács típusa Alkalmazás Család ++ Optimális komfort és hatásfok + Elfogadható komfort és hatásfok - Korlátozottan használható körültekintő vizsgálattal Jellemző termék Szellőzés Rendszer fajtája Központi légkezelés Fan-coil Többirányba fújó, állítható, perforált rács álmennyezetbe SC 360 R old Perdületes befúvók álmennyezetbe SF old Mennyezeti befúvórácsok Fix résbefúvók Állítható résbefúvók SN old AG old Légrácsok és anemosztátok Résbefúvók kis légmennyiségekhez SN old Kisméretű rácsok BIM old Fali elszívórácsok Fix aprólamellás rácsok AC old Fix rácsok szűrővel AC 163 W old Kisméretű rácsok BIM old Mennyezeti elszívórácsok Átszellőzőrácsok álmennyezetbe AU old Fix rácsok szűrővel álmennyezetbe AG 637 W old Katalógus

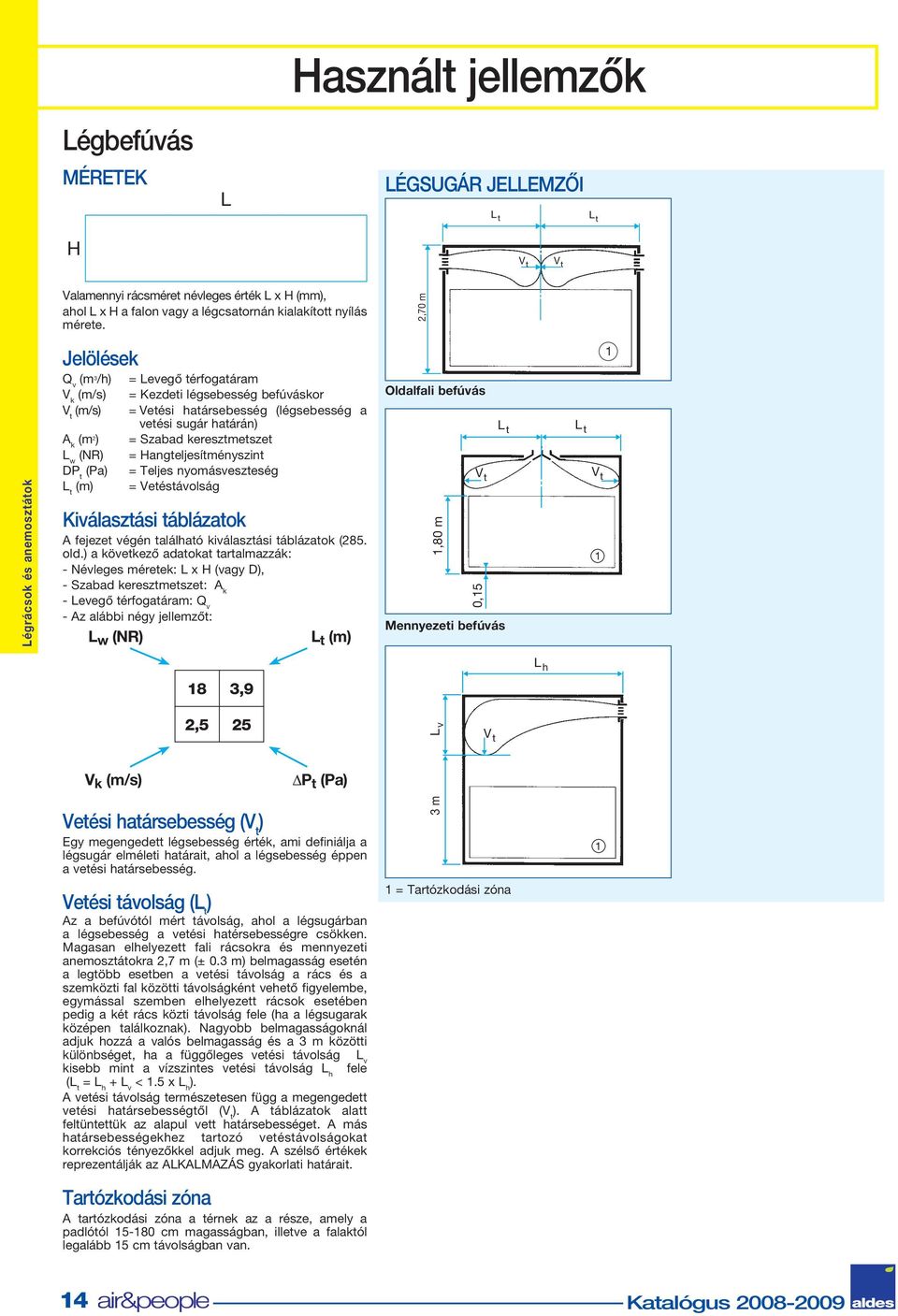

14 Légbefúvás MÉRETEK L Használt jellemzők LÉGSUGÁR JELLEMZŐI L t L t H V t V t Valamennyi rácsméret névleges érték L x H, ahol L x H a falon vagy a légcsatornán kialakított nyílás mérete. 2,70 m Légrácsok és anemosztátok Jelölések Q v (m 3 /h) V k (m/s) V t (m/s) A k (m 2 ) L w (NR) DP t (Pa) L t (m) = Levegő térfogatáram = Kezdeti légsebesség befúváskor = Vetési határsebesség (légsebesség a vetési sugár határán) = Szabad keresztmetszet = Hangteljesítményszint = Teljes nyomásveszteség = Vetéstávolság Kiválasztási táblázatok A fejezet végén található kiválasztási táblázatok (285. old.) a következő adatokat tartalmazzák: - Névleges méretek: L x H (vagy D), - Szabad keresztmetszet: A k - Levegő térfogatáram: Q v - Az alábbi négy jellemzőt: L w (NR) L t (m) Oldalfali befúvás L t V t 1,80 m 0,15 Mennyezeti befúvás 1 L t V t 1 L h 18 3,9 V k (m/s) 2,5 25 ΔP t (Pa) Vetési határsebesség (V t ) Egy megengedett légsebesség érték, ami definiálja a légsugár elméleti határait, ahol a légsebesség éppen a vetési határsebesség. Vetési távolság (L t ) Az a befúvótól mért távolság, ahol a légsugárban a légsebesség a vetési hatérsebességre csökken. Magasan elhelyezett fali rácsokra és mennyezeti anemosztátokra 2,7 m (± 0.3 m) belmagasság esetén a legtöbb esetben a vetési távolság a rács és a szemközti fal közötti távolságként vehető figyelembe, egymással szemben elhelyezett rácsok esetében pedig a két rács közti távolság fele (ha a légsugarak középen találkoznak). Nagyobb belmagasságoknál adjuk hozzá a valós belmagasság és a 3 m közötti különbséget, ha a függőleges vetési távolság L v kisebb mint a vízszintes vetési távolság L h fele (L t = L h + L v < 1.5 x L h ). A vetési távolság természetesen függ a megengedett vetési határsebességtől (V t ). A táblázatok alatt feltüntettük az alapul vett határsebességet. A más határsebességekhez tartozó vetéstávolságokat korrekciós tényezőkkel adjuk meg. A szélső értékek reprezentálják az gyakorlati határait. Tartózkodási zóna A tartózkodási zóna a térnek az a része, amely a padlótól cm magasságban, illetve a falaktól legalább 15 cm távolságban van. 3 m L v V t 1 = Tartózkodási zóna 1 14 Katalógus

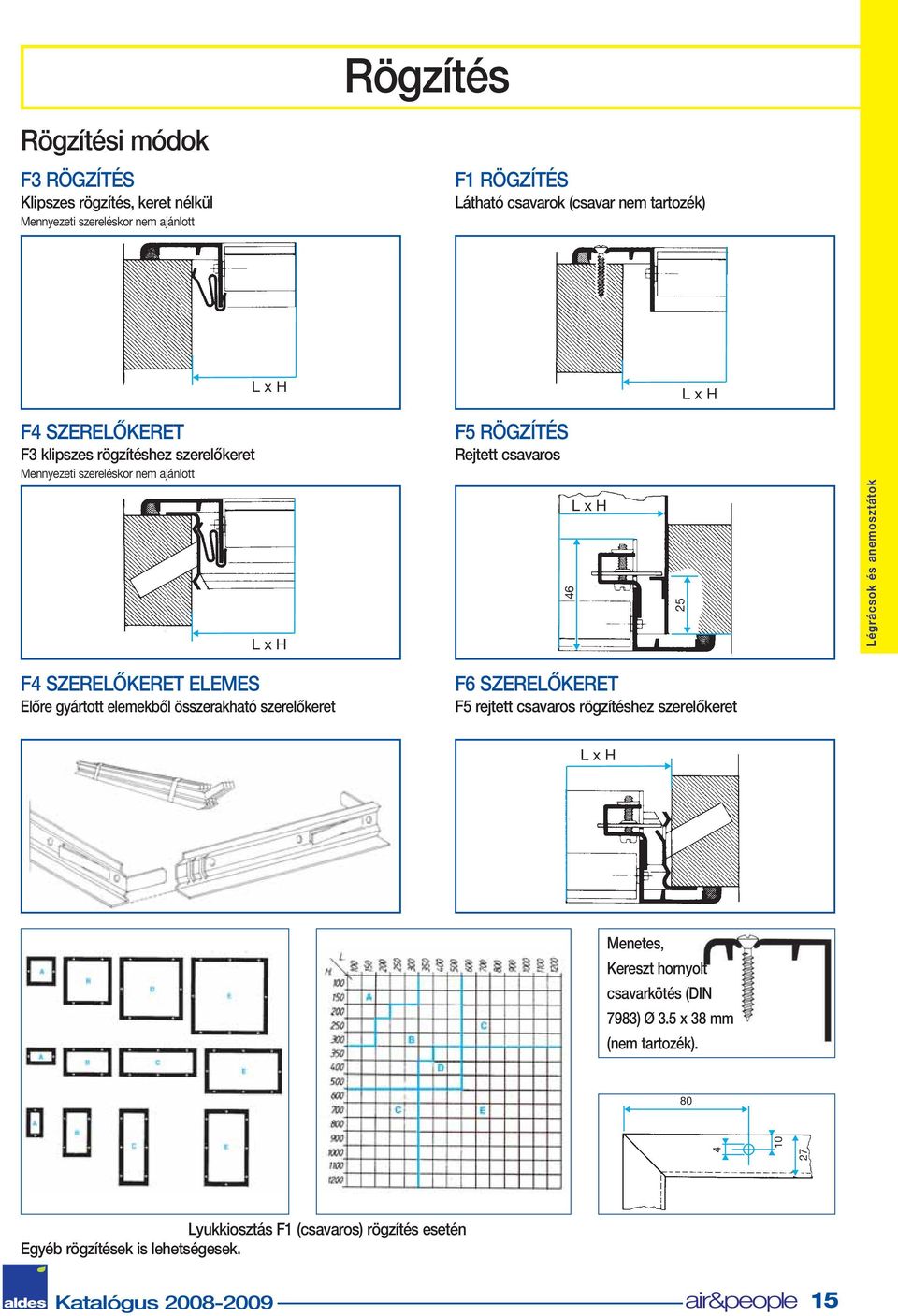

15 Rögzítés Rögzítési módok F3 RÖGZÍTÉS Klipszes rögzítés, keret nélkül Mennyezeti szereléskor nem ajánlott F1 RÖGZÍTÉS Látható csavarok (csavar nem tartozék) L x H L x H F4 SZERELŐKERET F3 klipszes rögzítéshez szerelőkeret Mennyezeti szereléskor nem ajánlott F5 RÖGZÍTÉS Rejtett csavaros L x H 46 L x H 25 Légrácsok és anemosztátok F4 SZERELŐKERET ELEMES Előre gyártott elemekből összerakható szerelőkeret F6 SZERELŐKERET F5 rejtett csavaros rögzítéshez szerelőkeret L x H Menetes, Kereszt hornyolt csavarkötés (DIN 7983) Ø 3.5 x 38 mm (nem tartozék) Lyukkiosztás F1 (csavaros) rögzítés esetén Egyéb rögzítések is lehetségesek. Katalógus

16 BIP - BIO - BSP Kisméretű műanyag rácsok Előnyei Esztétikus kivitel, Gyors végszerelés szerelőhüvellyel. BIP BIO BSP Kisméretű rácsok BSP: elszíváshoz mindenféle szellőzési alkalmazásoknál, felszerelés falra vagy mennyezetre, BIP: befúváshoz vagy elszíváshoz mindenféle szellőzési alkalmazásoknál, feleszerelés befúváshoz falra, elszíváshoz falra vagy mennyezetre, BIO: állítható befúváshoz mindenféle szellőzési alkalmazásoknál. feleszerelés falra vagy mennyezetre. Anyaguk fröccsöntött ütésálló polisztirén, fehér színű RAL 9010, BSP és BIP egy darabból készül, BIO: két öszzepattintható darabból áll, amit kétféleképpen lehet összeállítani, egyenes kifúvással fali szereléshez, merőleges kifúvással mennyezeti szereléshez, az áramlási kép a rácsnak a szerlőhüvelyben történő elforgatásáva lállítható, Felszerelésük szerelőhüvellyel történik. KIEGÉSZÍTŐK Szerelőhüvelyek, lásd 20. oldal. MÉRETEK BSP és BIP rács önmaában C C BSP és BIP rács szerelőhüvellyel D D BIO befúvórács önmagában BIO befúvórács szerelőhüvellyel Méretek és megengedhető térfogatáram, ha a zaj Lw < NR 30 Méret BIP Térf.áram Ø N Ø A Ø B C D (m 3 /h) befúvás/ elsz BSP BIO Méretek Megnevezés Ø 80 BSP Ø 80 BIP Ø 100 BIP Ø 125 BIP Ø 80 BIO Ø 80 Szerelőhüvely, horganyzott acél Katalógus

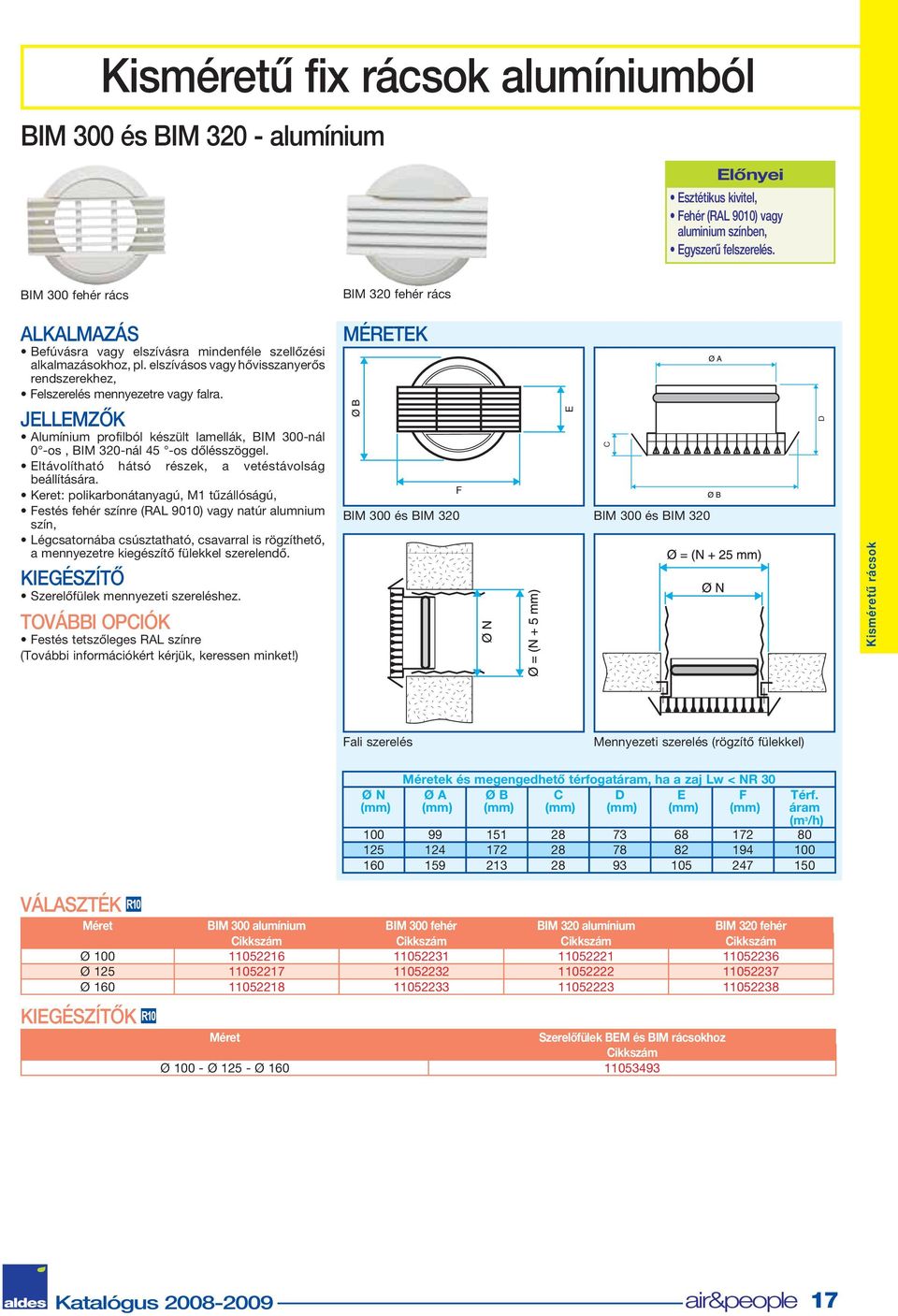

17 Kisméretű fix rácsok alumíniumból BIM 300 és BIM alumínium Előnyei Esztétikus kivitel, Fehér (RAL 9010) vagy aluminium színben, Egyszerű felszerelés. BIM 300 fehér rács BIM 320 fehér rács Befúvásra vagy elszívásra mindenféle szellőzési alkalmazásokhoz, pl. elszívásos vagy hővisszanyerős rendszerekhez, Felszerelés mennyezetre vagy falra. Alumínium profilból készült lamellák, BIM 300-nál 0 -os, BIM 320-nál 45 -os dőlésszöggel. Eltávolítható hátsó részek, a vetéstávolság beállítására. Keret: polikarbonátanyagú, M1 tűzállóságú, Festés fehér színre (RAL 9010) vagy natúr alumnium szín, Légcsatornába csúsztatható, csavarral is rögzíthető, a mennyezetre kiegészítő fülekkel szerelendő. KIEGÉSZÍTŐ Szerelőfülek mennyezeti szereléshez. TOVÁBBI OPCIÓK Festés tetszőleges RAL színre (További információkért kérjük, keressen minket!) MÉRETEK E C F BIM 300 és BIM 320 BIM 300 és BIM 320 D Kisméretű rácsok Fali szerelés Mennyezeti szerelés (rögzítő fülekkel) Ø N Méretek és megengedhető térfogatáram, ha a zaj Lw < NR 30 Ø A Ø B C D E F Térf. áram (m 3 /h) Méret BIM 300 alumínium BIM 300 fehér BIM 320 alumínium BIM 320 fehér Ø Ø Ø KIEGÉSZÍTŐK Méret Szerelőfülek BEM és BIM rácsokhoz Ø Ø Ø Katalógus

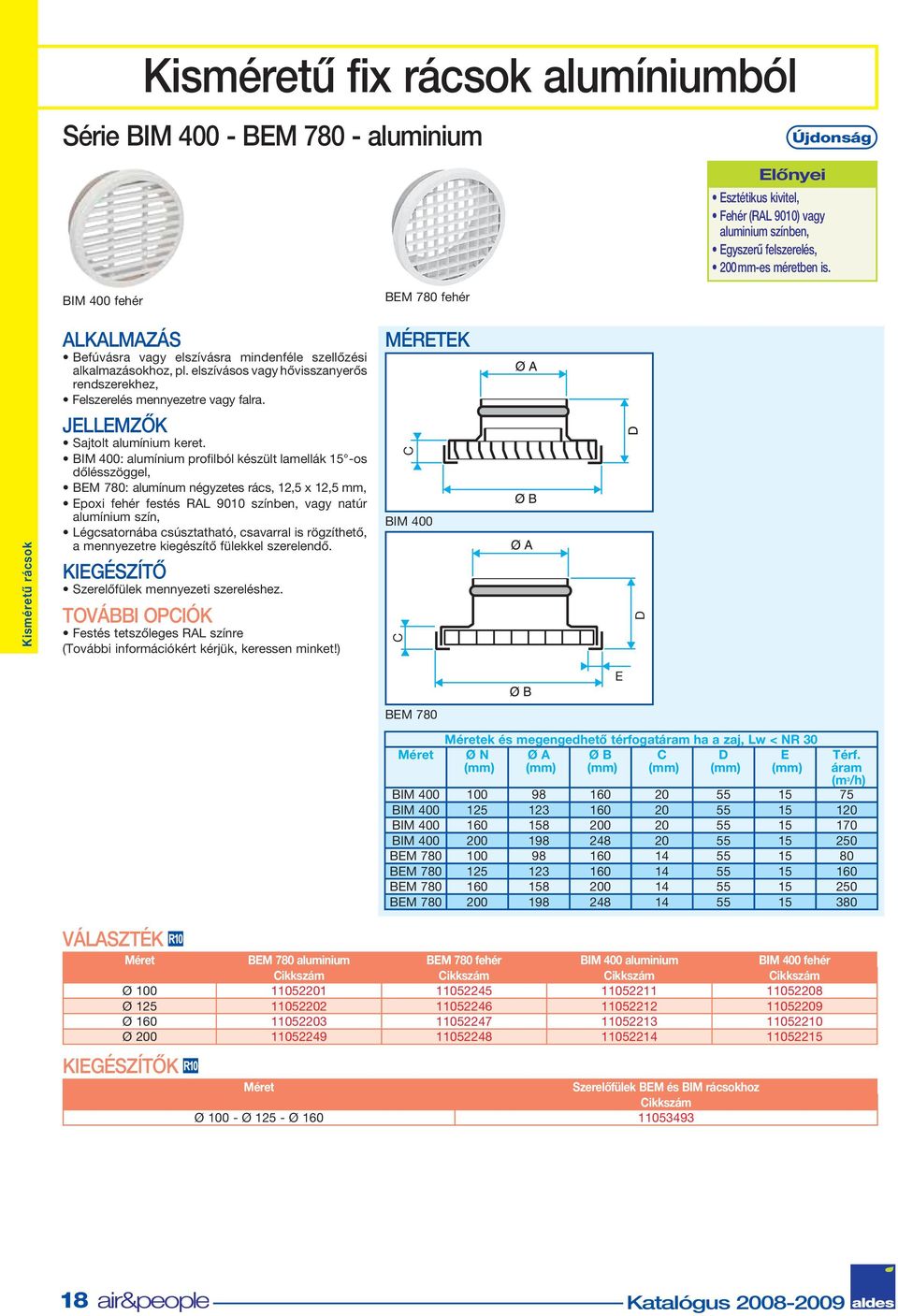

18 Kisméretű fix rácsok alumíniumból Série BIM BEM aluminium Újdonság Előnyei Esztétikus kivitel, Fehér (RAL 9010) vagy aluminium színben, Egyszerű felszerelés, 200 mm-es méretben is. BIM 400 fehér BEM 780 fehér Kisméretű rácsok Befúvásra vagy elszívásra mindenféle szellőzési alkalmazásokhoz, pl. elszívásos vagy hővisszanyerős rendszerekhez, Felszerelés mennyezetre vagy falra. Sajtolt alumínium keret. BIM 400: alumínium profilból készült lamellák 15 -os dőlésszöggel, BEM 780: alumínum négyzetes rács, 12,5 x 12,5 mm, Epoxi fehér festés RAL 9010 színben, vagy natúr alumínium szín, Légcsatornába csúsztatható, csavarral is rögzíthető, a mennyezetre kiegészítő fülekkel szerelendő. KIEGÉSZÍTŐ Szerelőfülek mennyezeti szereléshez. TOVÁBBI OPCIÓK Festés tetszőleges RAL színre (További információkért kérjük, keressen minket!) MÉRETEK C C BIM 400 D E Méret Méretek és megengedhető térfogatáram ha a zaj, Lw < NR 30 Ø N Ø A Ø B C D E Térf. áram (m 3 /h) BIM BIM BIM BIM BEM BEM BEM BEM Méret BEM 780 aluminium BEM 780 fehér BIM 400 aluminium BIM 400 fehér Ø Ø Ø Ø KIEGÉSZÍTŐK BEM 780 Méret Szerelőfülek BEM és BIM rácsokhoz Ø Ø Ø Katalógus

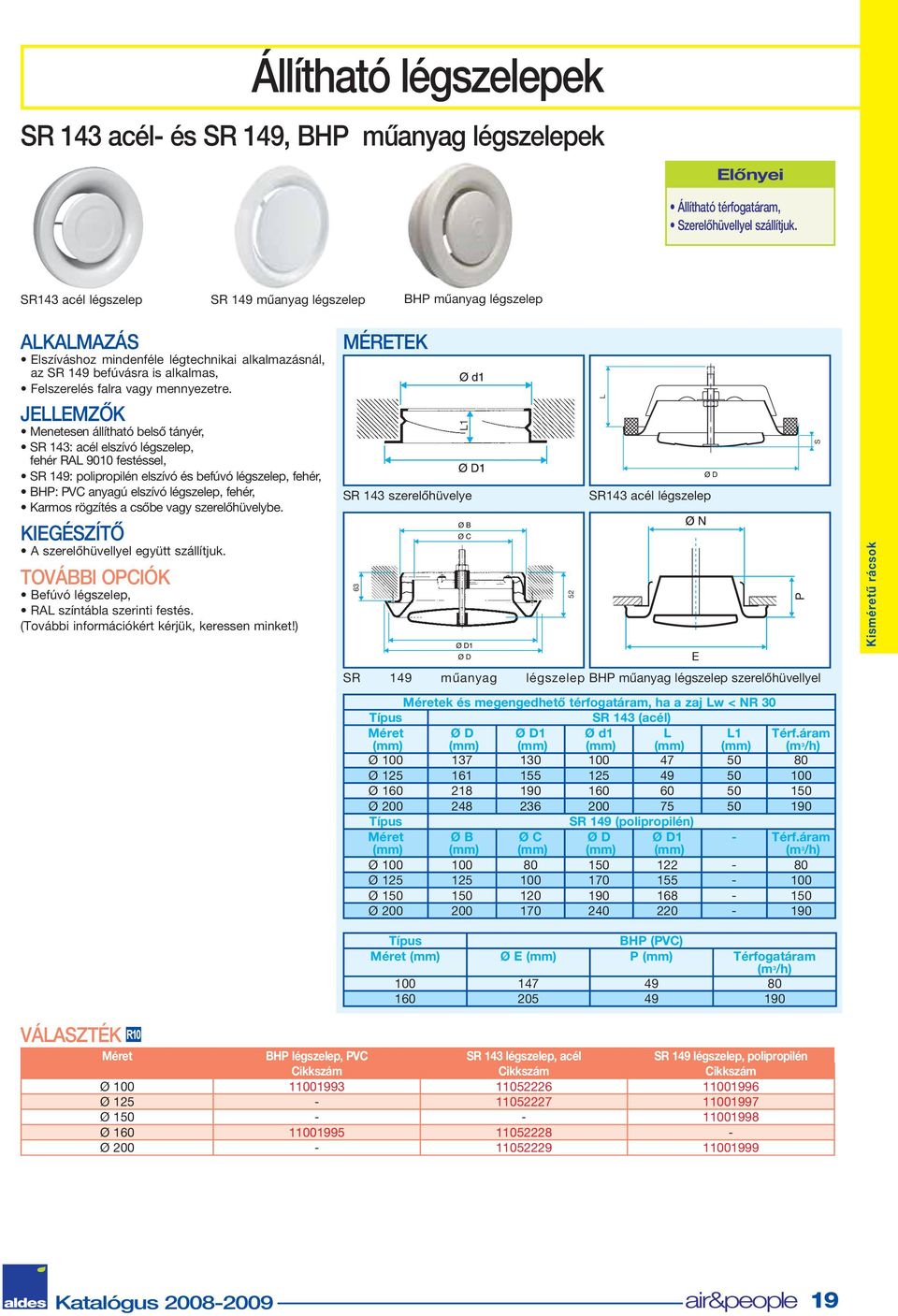

19 Állítható légszelepek SR 143 acél- és SR 149, BHP műanyag légszelepek Előnyei Állítható térfogatáram, Szerelőhüvellyel szállítjuk. SR143 acél légszelep SR 149 műanyag légszelep BHP műanyag légszelep Elszíváshoz mindenféle légtechnikai alkalmazásnál, az SR 149 befúvásra is alkalmas, Felszerelés falra vagy mennyezetre. Menetesen állítható belső tányér, SR 143: acél elszívó légszelep, fehér RAL 9010 festéssel, SR 149: polipropilén elszívó és befúvó légszelep, fehér, BHP: PVC anyagú elszívó légszelep, fehér, Karmos rögzítés a csőbe vagy szerelőhüvelybe. KIEGÉSZÍTŐ A szerelőhüvellyel együtt szállítjuk. TOVÁBBI OPCIÓK Befúvó légszelep, RAL színtábla szerinti festés. (További információkért kérjük, keressen minket!) MÉRETEK 63 L1 SR 143 szerelőhüvelye 52 Méretek és megengedhető térfogatáram, ha a zaj Lw < NR 30 Típus SR 143 (acél) Méret Ø D Ø D1 Ø d1 L L1 Térf.áram (m 3 /h) Ø Ø Ø Ø Típus SR 149 (polipropilén) Méret Ø B Ø C Ø D Ø D1 - Térf.áram (m 3 /h) Ø Ø Ø Ø Típus BHP (PVC) Méret Ø E P Térfogatáram (m 3 /h) L SR143 acél légszelep SR 149 műanyag légszelep BHP műanyag légszelep szerelőhüvellyel E P S Kisméretű rácsok Méret BHP légszelep, PVC SR 143 légszelep, acél SR 149 légszelep, polipropilén Ø Ø Ø Ø Ø Katalógus

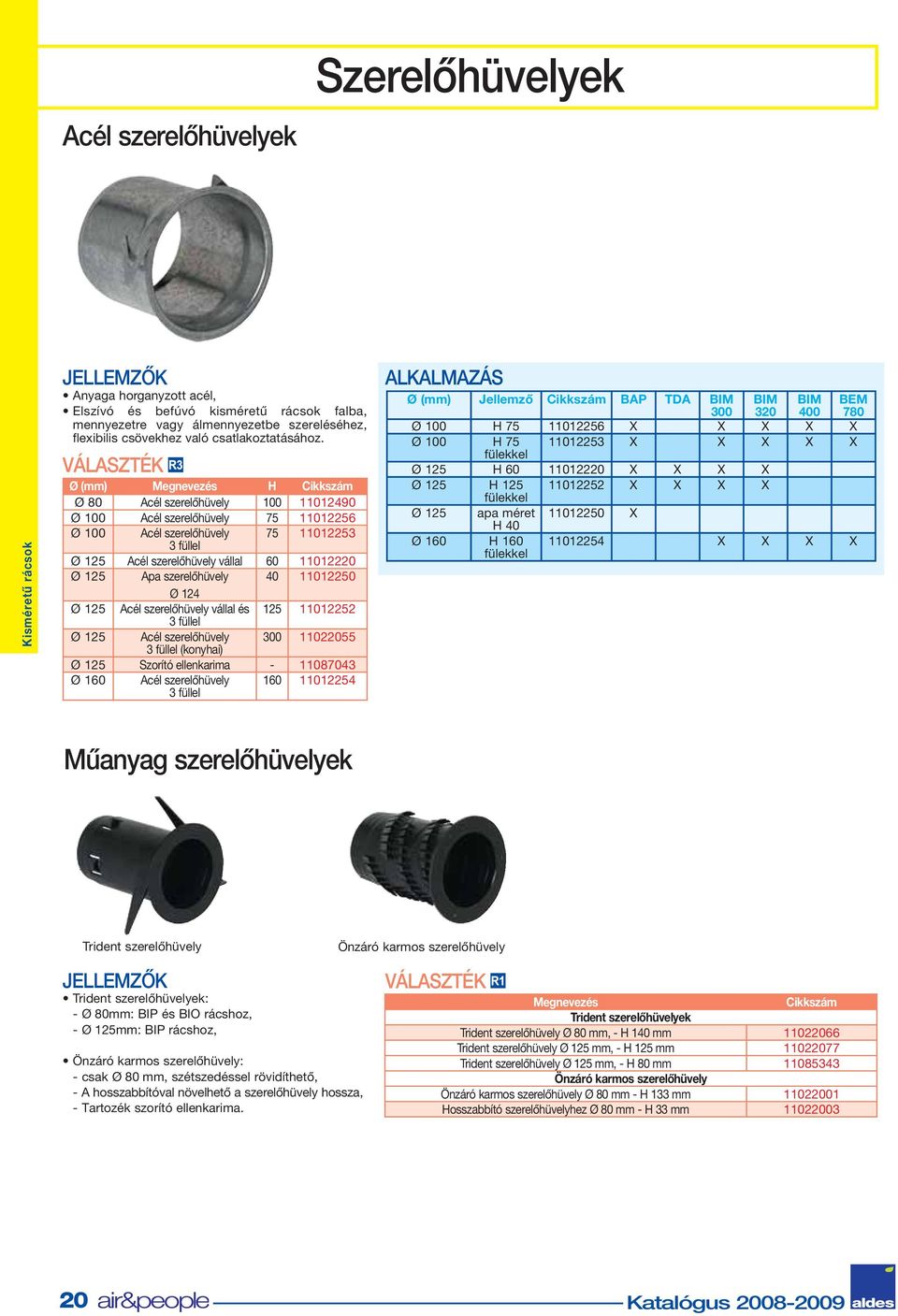

20 Acél szerelőhüvelyek Szerelőhüvelyek Kisméretű rácsok Anyaga horganyzott acél, Elszívó és befúvó kisméretű rácsok falba, mennyezetre vagy álmennyezetbe szereléséhez, flexibilis csövekhez való csatlakoztatásához. Ø Megnevezés H Ø 80 Acél szerelőhüvely Ø 100 Acél szerelőhüvely Ø 100 Acél szerelőhüvely füllel Ø 125 Acél szerelőhüvely vállal Ø 125 Apa szerelőhüvely Ø 124 Ø 125 Acél szerelőhüvely vállal és füllel Ø 125 Acél szerelőhüvely füllel (konyhai) Ø 125 Szorító ellenkarima Ø 160 Acél szerelőhüvely 3 füllel Ø Jellemző BAP TDA BIM 300 BIM 320 BIM 400 Ø 100 H X X X X X Ø 100 H X X X X X fülekkel Ø 125 H X X X X Ø 125 H X X X X fülekkel Ø 125 apa méret X H 40 Ø 160 H X X X X fülekkel BEM 780 Műanyag szerelőhüvelyek Trident szerelőhüvely Önzáró karmos szerelőhüvely Trident szerelőhüvelyek: - Ø 80mm: BIP és BIO rácshoz, - Ø 125mm: BIP rácshoz, Önzáró karmos szerelőhüvely: - csak Ø 80 mm, szétszedéssel rövidíthető, - A hosszabbítóval növelhető a szerelőhüvely hossza, - Tartozék szorító ellenkarima. Megnevezés Trident szerelőhüvelyek Trident szerelőhüvely Ø 80 mm, - H 140 mm Trident szerelőhüvely Ø 125 mm, - H 125 mm Trident szerelőhüvely Ø 125 mm, - H 80 mm Önzáró karmos szerelőhüvely Önzáró karmos szerelőhüvely Ø 80 mm - H 133 mm Hosszabbító szerelőhüvelyhez Ø 80 mm - H 33 mm Katalógus

21 Egy és kétsoros aprólamellás rácsok AC SC AC 102 D - SC 102 D - alumínium vagy acél Előnyei Állítható áramlási kép, Egyszerű beépítés. AC SC 101 AC 102 D SC 102 D Befúváshoz és elszíváshoz, minden szellőző- és klímarendszerhez, Falra szerelhető. AC 101 F3 és SC 101 F3: egysoros rács vízszintes, mozgatható, külön-külön állítható lamellákkal, 20 mm-es lamellatávolsággal, AC 102 D F3 és SC 102 D F3: kétsoros rács hátul vízszintes, elöl pedig függőleges állítható lamellákkal, 20 mm-es lamellatávolsággal, AC: eloxált alumínium, natúr alumínium színű, SC: acél rács fehér-epoxi festés RAL 9010 színre. Rejtett, klipszes szereléssel. KIEGÉSZÍTŐK SGS ellentétesen forgó lamellájú menynyiségszabályozó horganyzott acéllemezből, a rácshoz rögzíthető, F4 szerelőkeret horganyzott acéllemezből. MT és ME hátulsó vagy oldalsó csatlakozású doboz horganyzott acéllemezből (Dobozok lásd a következő oldalon), TOVÁBBI OPCIÓK Egyedi méretek 2000x1500 mm-ig. Egysoros függőleges lamellás (102), Kétsoros, elől vízszintes lamellájú változat (101 D). RAL színtábla szerinti festés. Csavaros rögzítéssel (F1) is rendelhető klipszes helyett. (További információkért kérjük, keressen minket!) MÉRETEK L + 32 x H + 32 L x H AC 101 alu vagy SC 101 acélrács önmagában AC vagy SC 101 rács mennyiségszabályozóval AC vagy SC 102 D (kétsoros) önmagában AC vagy SC 102 D rács mennyiségszabályozóval Megengedhető térfogatáram m 3 /h-ban Lw < NR 25 zajszinthez L H Beltéri rácsok Kiválasztási táblázatok 73. és 76. oldal. Minden itt nem szereplő méretben is gyártjuk Méretek Kétsoros, alu AC 102 D F3 Kétsoros, acél SC 102 D F3 Egysoros, alu AC 101 F3 Egysoros, acél SC 101 F3 200 x x x x x x x x x x x x x x x x x Katalógus

22 Kiegészítők beltéri rácsokhoz SGS - F4 - MT F3 - ME F3 - acél Előnyei A szerelőkeret megkönnyíti a beltéri rácsok beépítését Beltéri rácsok SGS Mennyiségszabályozó Különböző kiegészítők beltéri rácsokhoz. Figyelem: a kiegészítők nem kompatibilisak a csőre szerelhető légrácsokkal. SGS: ellentétesen forgó lamellájú meny nyiségszabályozó horganyzott acéllemezből. A rácshoz S bilinccsel hozzáerősíthető. F4: szerelőkeret horganyzott acélból. Kompatibilis F3 szerelékkel (bilincs), szabványos rács szerelőkerethez lett tervezve, előregyártott elemekből összerakható, MT F3: hátsó csatlakozású csatlakozó doboz. Hor ganyzott acél lemez. Csatlakozó csonk átmérőjétől függően két változat: os modell ha a csatlakozás átmérője a rács névleges magassága (*-al megjelölve), os modell ha a csatlakozás átmérője a rács névleges magassága, ME F3: oldalt szerelhető csatlakozódoboz hor ganyzott acéllemezből. MEI (5) F3: oldalt szerelhető csatlakozódoboz horganyzott acéllemezből, 5 oldalon szigeteléssel, Az MT F3 és ME F3 a normál F3 (klipszes) rögzítéshez illeszkedik, így az F4 szerelőkeret használata nem szükséges. TOVÁBBI OPCIÓK Egyedi méretek 1500x600mm-ig. Csatlakozódobozok 2 vagy 5 oldali szigeteléssel. (További információkért kérjük, keressen minket!) F4 Szerelőkeret MÉRETEK MT F3 csatl. doboz 90, hátsó csatlakozás ME F3 csatl. doboz oldalsó csatlakozás MT F3 csatl. doboz 83, hátsó csatlakozás 99 AC vagy SC 102 D mennyiségszabályzóval Méretek L H = 100 H = 150 H = 200 H = 300 ME / MT F3 ME F3 A/C. ME / MT F3 ME F3 A/C. ME / MT F3 ME F3 A/C. ME / MT F3 200 Ø 80 Ø Ø Ø Ø 125 Ø 160 Ø 160 Ø Ø Ø Ø 200 Ø Ø Ø Ø Ø 160 Ø Ø x Ø x Ø x Ø 250 Méretek Minden itt nem szereplő méretben is gyártjuk Mennyiségszabályozó SGS Szerelőkeret F4 ME F3 doboz oldalsó csatlakozás MT F3 doboz hátsó csatlakozás MEI (5) F3 szigetelt doboz oldalsó, klímás ME F3 doboz oldalsó, klímás 200 x x x x x x x x x x x x x x x x x Katalógus

23 C GD GD 102 D - acél Csőre szerelhető légrácsok Előnyei Kör és ovális keresztmetszetű légcsatornákra szerelhető. GD GD 102 D 'N' Mennyiségszabályozó Befúváshoz és elszíváshoz, minden szellőző- és klímarendszerhez, Kör vagy ovális keresztmetszetű légcsatornára. MÉRETEK GD 102 F1: egysoros (elszívó) rács függőleges, külön-külön állítható lamellákkal, 20 mm-es lamellaosztással, GD 102 D F1: kétsoros (befúvó) rács hátul vízszintes, elöl pedig függőleges, állítható lamellákkal, 20 mmes lamellaosztással, Horganyzott acél, festés nélkül, Rögzítés látható csavarokkal a csőre (F1). KIEGÉSZÍTŐK 'N' mennyiségszabályozó: ferde, réstolattyús, acéllemezből, rögzítőcsavarokkal, a rácshoz klipsszel erősíthető, légbefúváshoz, 'H' mennyiségszabályozó: egyenes réstolattyús fekete acéllemezből, rögzítőcsavarokkal, a rácshoz klipsszel erősíthető, légelszíváshoz. TOVÁBBI OPCIÓK Más méretekben 1225x225 mm-ig, RAL színtábla szerinti festés. (További információkért kérjük, keressen minket!) GD L - 10 x H - 10 L + 27 x H B Beltéri rácsok Méretek GD 102 D rács 'N' mennyiségszabályozóval L GD 102 rács 'H' mennyiségszabályozóval Méretek és megengedhető térfogatáram értékek ha a zaj Lw < NR 35 (N menny.szabályzós légbefúvás 100 % nyitva) H A B C Min. csat. Ø D Max. csat. Ø D térf. áram (m 3 /h) Kiválasztási táblázatok 74. és 76. oldal. Kétsoros GD 102 D F1 N menny. szab. Ferde réstolattyús Egysoros GD 102 F1 325 x x x x x x x x x x H menny. szab. Egyenes réstolattyús Katalógus

24 AC Alumínium Fix alumínium konvektorrácsok Előnyei Esztétikus megjelenés, Sorolható, lineáris változat is. Beltéri rácsok AC 440 Befúváshoz és elszíváshoz, minden szellőző- és klímarendszerhez, Falra vagy beépített bútorba szerelhető. Fix alumínium lamellák aluprofilból, 13 mm-es lamellaosztással és 0 -os dőlésszögben. Eloxált alumínium, natúr fényes felülettel, rejtett, klipszes szereléssel. KIEGÉSZÍTŐK SGS ellentétesen forgó lamellájú mennyiségszabályozó horganyzott acéllemezből. A rácshoz klipsszel erősíthető. F4 szerelőkeret horganyzott acélból. MT és ME csatlakozó doboz horganyzott acélból hátsó vagy oldalsó csatlakozással. TOVÁBBI OPCIÓK Más méretekben 2000 x 800 mm-ig. 15 -os, egy- vagy kétirányba döntött lamellákkal. Lineáris, azaz sorolható és sarok kialakítású elemek. Keret nélkül is rendelhető. Nyitható változat beépített ventilátorokhoz. RAL színtábla szerinti festés más színekre. Csavaros rögzítés klipszes helyett. (További információkért kérjük, keressen minket!) SGS mennyiségszabályozó MÉRETEK AC L + 32 x H L x H 79 Rács + mennyiségszabályozó Méretek és megengedhető térfogatáram értékek ha a zaj Lw < NR 25 L x H Ø csatl. Térf.áram (m 3 /h) L x H Ø csatl. Térf.áram (m 3 /h) 200 x x x x x x x x x x x x x x x x x x x 75 2 x x x x x x 75 2 x x x x x x x x x x Kiválasztási táblázat a oldalon. Valamennyi MT csatlakozó doboz 83 -os modell, kivéve 250 x 150 és 200 x 100. Minden itt nem szereplő méretben is gyártjuk Méretek AC 440 F3 F4 szerelőkeret ME F3 Doboz, oldalsó csatl. MT F3 Doboz, hátulsó csatl. SGS Mennyiségszabályozó 800 x x x x x x x x x x x x x x x x x x x x x x x x Katalógus

25 Fix alumínium konvektorrácsok AC 440 Z - fehér, alumínium Előnyei RAL 9010 szerinti fehér festés, Sorolható, lineáris változat. AC 440 Z Befúváshoz és elszíváshoz, minden szellőző- és klímarendszerhez, Falra vagy beépített bútorba szerelhető. Fix lamellák alumínium profibóll, 13 mm-es lamellaosztással és 0 -os dőléssel, Fehér festés, RAL 9010 szín, Rejtett klipszes szerelés. KIEGÉSZÍTŐK SGS ellentétesen forgó lamellájú mennyiségszabályozó horganyzott acéllemezből. A rácshoz klipsszel erősíthető, F4 szerelőkeret horganyzott acélból, MT és ME csatlakozó doboz horganyzott acélból hátsó vagy oldalsó csatlakozással. TOVÁBBI OPCIÓK Más méretekben 2000 x 800 mm-ig, 15 -os, egy- vagy kétirányú döntött lamellákkal, Lineáris, azaz sorolható és sarok kialakítású elemek, Keret nélkül is rendelhető., Nyitható változat beépített ventilátorokhoz, RAL színtábla szerinti festés., Csavaros rögzítés klipszes helyett. (További információkért kérjük, keressen minket!) SGS mennyiségszabályozó MÉRETEK 27 AC 440 Z Méretek és megengedhető térfogatáram értékek ha a zaj Lw < NR 25 Ø Térf.áram L x H Ø Csatlakozás (m 3 /h) Csatlakozás L x H 5 L + 32 x H + 32 Térf.áram (m 3 /h) 1000 x 75 2 x x x x x x x x x x x x x x x x x x x Kiválasztási táblázatok a 75. és 76. oldalon. Valamennyi MT csatlakozó doboz 83 -os modell (lásd 300.oldal), kivéve 250x150 és 200x100. Minden itt nem szereplő méretben is gyártjuk Méretek Szerelőkeret F4 AC 440 Z F3 ME F3 Doboz Oldalsó csatl. MT F3 Doboz Hátulsó csatl. SGS Mennyiségszabályozó 1000 x x x x x x x x x x x x x L x H 79 Rács + mennyiségszabályozó Beltéri rácsok Katalógus

26 Padlórácsok AG AG alumínium padlórács Előnyei Padlóba szerelhető, Összetett álpadlórendszereknél is alkalmazható. Beltéri rácsok AG 450 Befúváshoz és elszíváshoz, minden szellőző- és klímarendszerhez, Padlóba építésre. Fix rácsok alumínium profilból, 13 mm-es osztással, Erősített változat speciális álpadlórendszerekhez (AG 470). Felület: eloxált alumínium, natúr fényes felület, Padlóba süllyesztve szerelendő. KIEGÉSZÍTŐK AGB ellentétesen forgó lamellájú, alumínium menynyiségszabályozó. Rácshoz klipsszel rögzíthető. (Kérjük, hívja irodánkat). Uszodai alkalmazásokhoz kérje a teljesen alumínium változatot (Kérjük, hívja irodánkat). TOVÁBBI OPCIÓK Más méretekben 1200x400 mm-ig, RAL színtábla szerinti festés. (További információkért kérjük, keressen minket!) MÉRETEK L + 32 x H + 32 L x H 13 L - 14 x H - 14 L x H L - 72 x H AG 450 padlórács AG mennyiségszabályozó AG 470 erősített padlórács C méret: padló típusától függően változó, rendeléskor kérjük megadni. Méretek és megengedhető térfogatáram (m 3 /h) értékek, ha a zaj Lw < NR 25 L H C ** Speciális rács, öszetett álpadlórendszerekhez (600 x 600 mm), a padló típusát rendeléskor kérjük megadni. Kiválasztási táblázat a oldalon. Minden itt nem szereplő méretben is gyártjuk Méretek AG 450 F0 padlórács AG 470 F0 Erősített padlórács** 200 x x x x x x x x x Katalógus

27 Fix elszívó rácsok AC SC alumínium vagy acél Előnyei Fix rácsok elszíváshoz AC 121 vagy SC 121 Légelszíváshoz szellőző és klímarendszerekbe, Falra szerelhető. Egysoros rács vízszintes lamellák, 40 -os lamelladőlés és 20 mm-es lamellatávolság, AC: eloxált alumínium, natúr fényes felület, SC: acél rács fehér-epoxi festett RAL 9010 színre, Rejtett rögzítés, klipsszel. KIEGÉSZÍTŐK SGS ellentétesen forgó lamellájú mennyiségszabályozó horganyzott acéllemezből. A rácshoz klipsszel rögzíthető, F4 szerelőkeret horganyzott acéllemezből, MT és ME hátul vagy oldalt szerelhető csatlakozó doboz horganyzott acéllemezből (méretek lásd 22. oldal). TOVÁBBI OPCIÓK Más méretekben 1200x1200mm-ig. RAL színtábla szerinti festés. Csavaros rögzítés klipsz helyett. (További információkért kérjük, keressen minket!) SGS mennyiségszabályozó MÉRETEK L + 32 x H + 32 L x H AC 121 alumínium vagy SC 121 acélrács AC vagy SC 121 mennyiségszabályozóval Méretek és megengedhető térfogatáramok, ha a zaj Lw < NR 25 L H Ø doboz Térfogatáram (m 3 /h) * * x 250* x Valamennyi MT csatlakozó doboz 83 -os modell (lásd 22. oldal), kivéve a *-al jelöltek. Kiválasztási táblázat a 76. oldalon Beltéri rácsok Minden itt nem szereplő méretben is gyártjuk Méretek Acél SC 121 F3 Alumínium AC 121 F3 Szerelőkeret F4 ME F3 Doboz Oldalsó csatl. MT F3 Doboz Hátulsó csatl. Menny.szabályozó SGS 200 x x x x x x x x x x Katalógus

28 Fix elszívórácsok AC SC alumínium vagy acél Előnyei Esztétikus négyzetrácsos vagy perforált rács elszíváshoz. AC 123 SC 125 Beltéri rácsok Légelszíváshoz minden szellőző- és klímarendszerhez, Falra szerelhető. Négyzetrácsos betét 15 x 15 mm-es osztás (AC 123), perforált lemezes betét 45 % szabad keresztmetszettel (SC 125), AC: eloxált alumínium, natúr fényes felület, SC: fehér epoxi festett acél RAL 9010 színre, Rejtett rögzítés klipsszel. KIEGÉSZÍTŐK SGS ellentétesen forgó lamellájú mennyiségszabályozó horganyzott acéllemezből. A rácshoz klipsszel rögzíthető, F4 szerelőkeret horganyzott acéllemezből. MT és ME hátsó vagy oldalsó csatlakozású doboz horganyzott acéllemezből (méretek lásd 22. oldal) TOVÁBBI OPCIÓK További méretekben 1200x600 mm-ig, RAL színtábla szerinti festés. (További információkért kérjük, keressen minket!) MÉRETEK 20 6 AC SC L L + 32 x H + 32 L x H L + 32 x H + 32 L x H 12, AC mennyiségszabályozó 79 SC mennyiségszabályozó Méretek és megengedhető térfogatáramok, ha a zaj Lw < NR 25 H Ø doboz Térf.áram (m 3 /h) Térf.áram(m 3 / h) SC 125 AC * * x 250* x Valamennyi MT csatlakozó doboz 83 -os modell (lásd 22.oldal), kivéve a *-al jelöltek. Kiválasztási táblázat a 76. oldalon. Minden itt nem szereplő méretben is gyártjuk Méretek Acél SC 125 F3 Alumínium AC 123 F3 Szerelőkeret F4 ME F3 Doboz Oldalsó csatl. MT F3 Doboz Hátulsó csatl. Menny.szabályozó SGS 200 x x x x x x x x x x Katalógus
