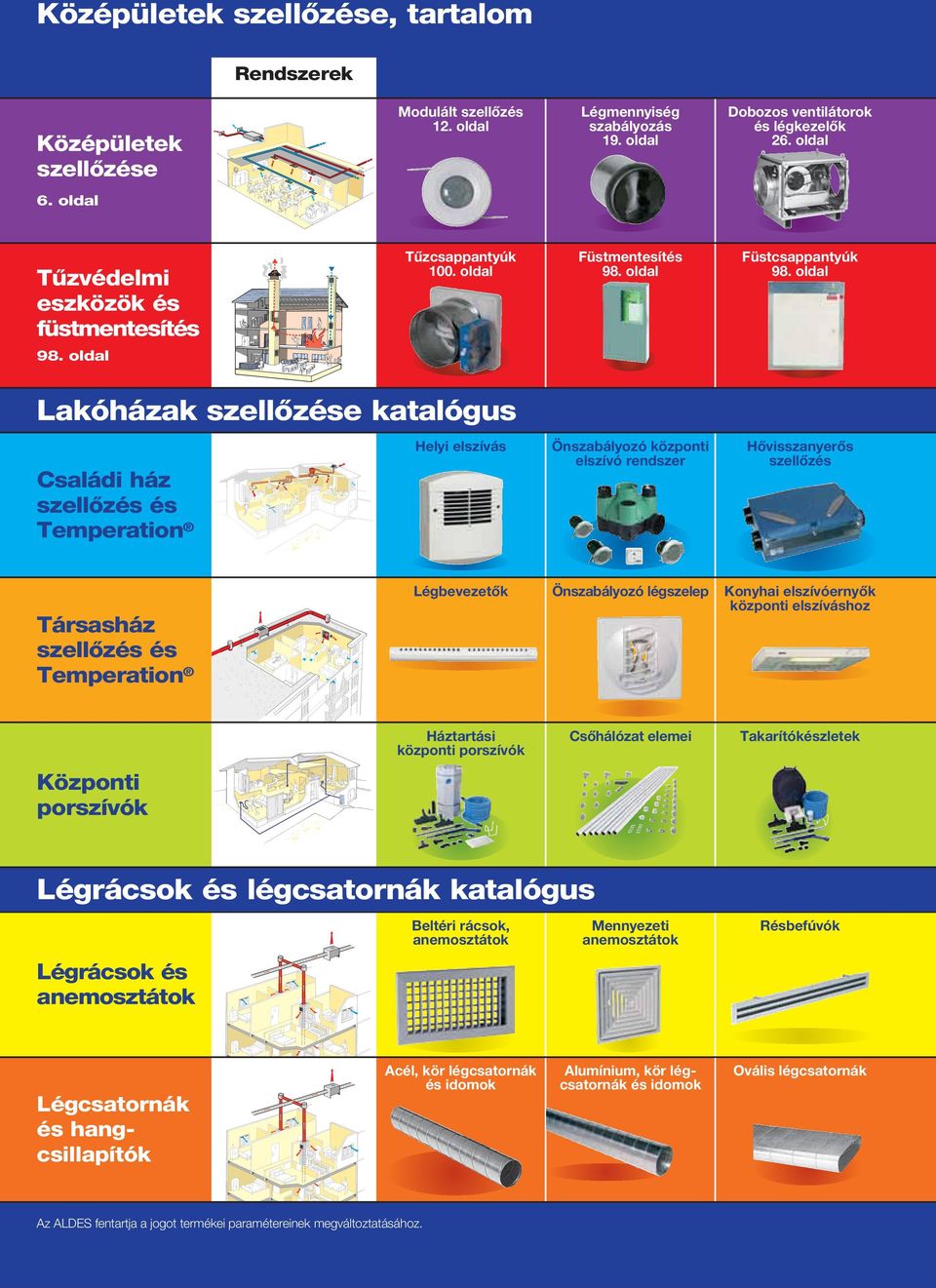

2 Középületek szellőzése, tartalom Rendszerek Középületek szellőzése Modulált szellőzés 12. oldal Légmennyiség szabályozás 19. oldal Dobozos ventilátorok és légkezelők 26. oldal 6. oldal Tűzvédelmi eszközök és füstmentesítés Tűzcsappantyúk 1. oldal Füstmentesítés 98. oldal Füstcsappantyúk 98. oldal 98. oldal Lakóházak szellőzése katalógus Családi ház szellőzés és Temperation Helyi elszívás Önszabályozó központi elszívó rendszer Hővisszanyerős szellőzés Társasház szellőzés és Temperation Légbevezetők Önszabályozó légszelep Konyhai elszívóernyők központi elszíváshoz Háztartási központi porszívók Csőhálózat elemei Takarítókészletek Központi porszívók Légrácsok és légcsatornák katalógus Beltéri rácsok, anemosztátok Mennyezeti anemosztátok Résbefúvók Légrácsok és anemosztátok Légcsatornák és hangcsillapítók Acél, kör légcsatornák és idomok Alumínium, kör légcsatornák és idomok Ovális légcsatornák Az ALDES fentartja a jogot termékei paramétereinek megváltoztatásához.

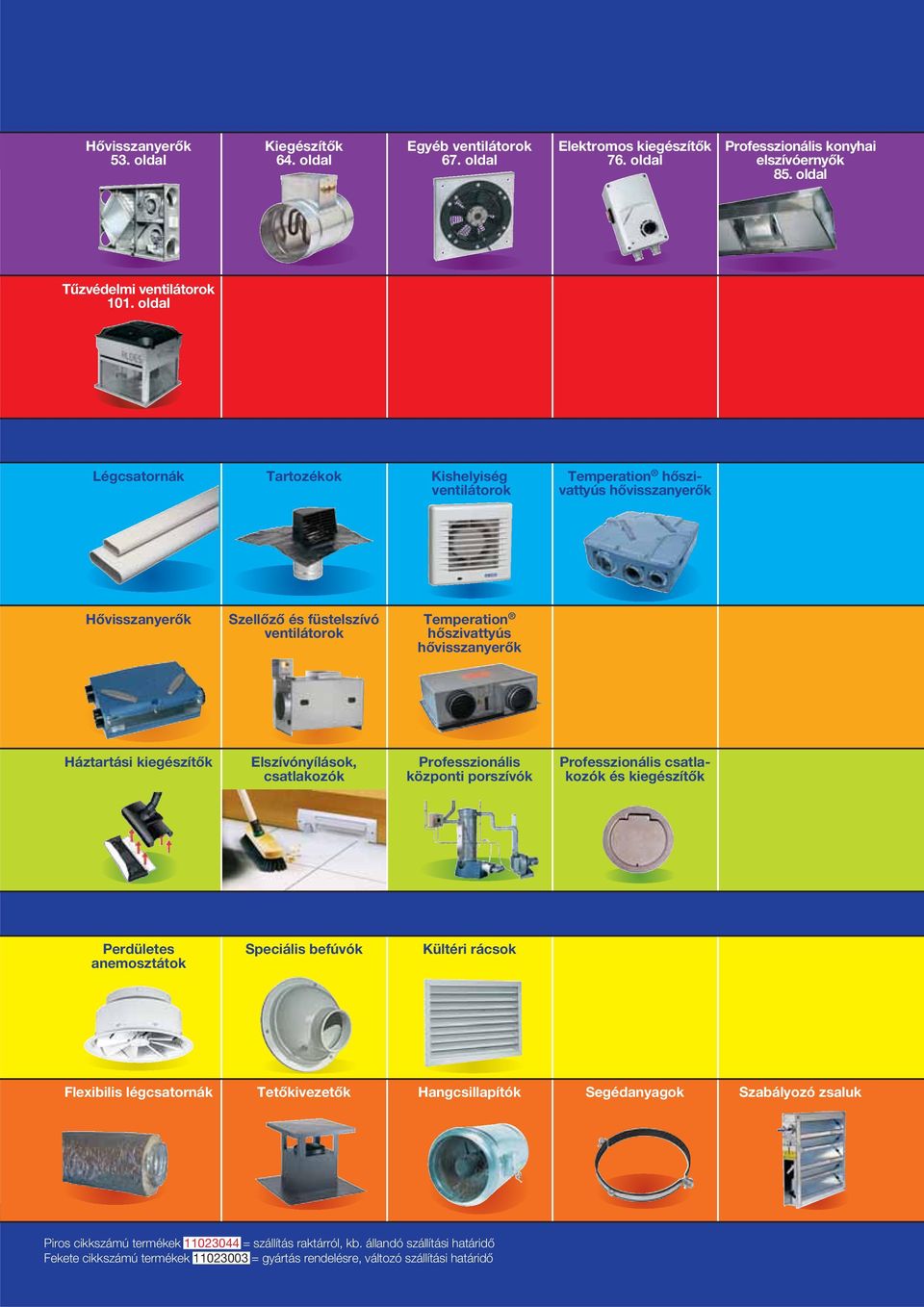

3 Hővisszanyerők 53. oldal Kiegészítők 64. oldal Egyéb ventilátorok 67. oldal Elektromos kiegészítők 76. oldal Professzionális konyhai elszívóernyők 85. oldal Tűzvédelmi ventilátorok 11. oldal Légcsatornák Tartozékok Kishelyiség ventilátorok Temperation hőszivattyús hővisszanyerők Hővisszanyerők Szellőző és füstelszívó ventilátorok Temperation hőszi vattyús hővisszanyerők Háztartási kiegészítők Elszívónyílások, csatlakozók Professzionális központi porszívók Professzionális csatlakozók és kiegészítők Perdületes anemosztátok Speciális befúvók Kültéri rácsok Flexibilis légcsatornák Tetőkivezetők Hangcsillapítók Segédanyagok Szabályozó zsaluk Piros cikkszámú termékek = szállítás raktárról, kb. állandó szállítási határidő Fekete cikkszámú termékek = gyártás rendelésre, változó szállítási határidő

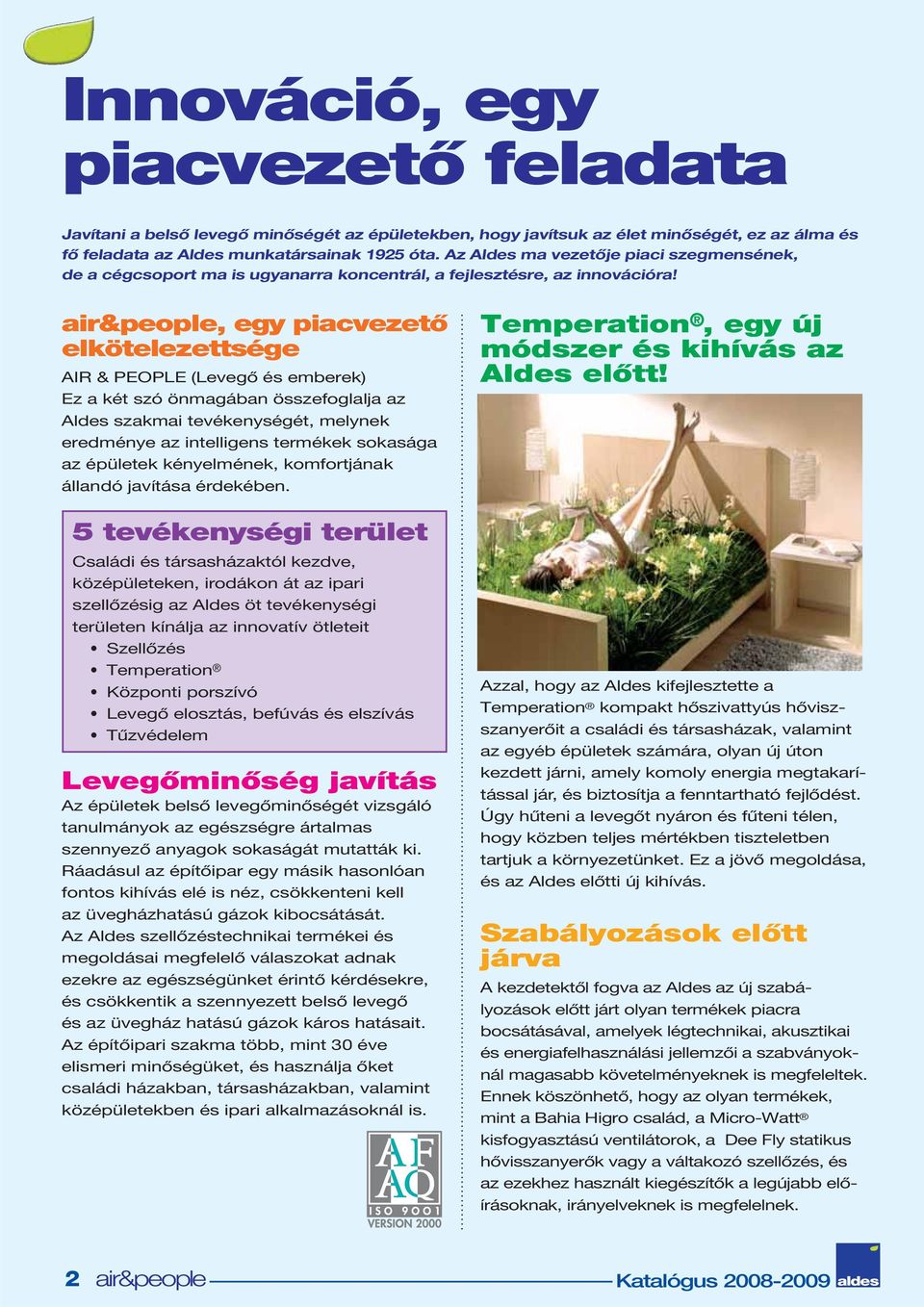

4 Innováció, egy piacvezető feladata Javítani a belső levegő minőségét az épületekben, hogy javítsuk az élet minőségét, ez az álma és fő feladata az Aldes munkatársainak 1925 óta. Az Aldes ma vezetője piaci szegmensének, de a cégcsoport ma is ugyanarra koncentrál, a fejlesztésre, az innovációra! air&people, egy piacvezető elkötelezettsége AIR & PEOPLE (Levegő és emberek) Ez a két szó önmagában összefoglalja az Aldes szakmai tevékenységét, melynek eredménye az intelligens termékek sokasága az épületek kényelmének, komfortjának állandó javítása érdekében. 5 tevékenységi terület Családi és társasházaktól kezdve, középületeken, irodákon át az ipari szellőzésig az Aldes öt tevékenységi területen kínálja az innovatív ötleteit Szellőzés Temperation Központi porszívó Levegő elosztás, befúvás és elszívás Tűzvédelem Levegőminőség javítás Az épületek belső levegőminőségét vizsgáló tanulmányok az egészségre ártalmas szennyező anyagok sokaságát mutatták ki. Ráadásul az építőipar egy másik hasonlóan fontos kihívás elé is néz, csökkenteni kell az üvegházhatású gázok kibocsátását. Az Aldes szellőzéstechnikai termékei és megoldásai megfelelő válaszokat adnak ezekre az egészségünket érintő kérdésekre, és csökkentik a szennyezett belső levegő és az üvegház hatású gázok káros hatásait. Az építőipari szakma több, mint 3 éve elismeri minőségüket, és használja őket családi házakban, társasházakban, valamint középületekben és ipari alkalmazásoknál is. Temperation, egy új módszer és kihívás az Aldes előtt! Azzal, hogy az Aldes kifejlesztette a Temperation kompakt hőszivattyús hőviszszanyerőit a családi és társasházak, valamint az egyéb épületek számára, olyan új úton kezdett járni, amely komoly energia megtakarítással jár, és biztosítja a fenntartható fejlődést. Úgy hűteni a levegőt nyáron és fűteni télen, hogy közben teljes mértékben tiszteletben tartjuk a környezetünket. Ez a jövő megoldása, és az Aldes előtti új kihívás. Szabályozások előtt járva A kezdetektől fogva az Aldes az új szabályozások előtt járt olyan termékek piacra bocsátásával, amelyek légtechnikai, akusztikai és energiafelhasználási jellemzői a szabványoknál magasabb követelményeknek is megfeleltek. Ennek köszönhető, hogy az olyan termékek, mint a Bahia Higro család, a Micro-Watt kisfogyasztású ventilátorok, a Dee Fly statikus hővisszanyerők vagy a váltakozó szellőzés, és az ezekhez használt kiegészítők a legújabb előírásoknak, irányelveknek is megfelelnek. 2 Katalógus 28-29

5 Aldes, az elkötelezett környezetvédő A környezetünk védelméhez való elkötelezettségére jellemző, hogy az Aldes hazájában aktív tagja az Isolons la Terre contre le CO 2 környezetvédelmi szövetségnek, amelyben az építőipar másik 9 vezető gyártójával együtt küzd az épületek üvegházhatású gáz kibocsátásának és energiafelhasználásának csökkentéséért. Aldes határok nélkül Az Aldes csoport az igen kiterjedt kereskedelmi hálózatán keresztül több, mint 1 országba exportálja a know-howját Európában, Afrikában, a Közel-Keleten, Ázsiában és Amerikában. Együttvéve több mint ezer dolgozó veszi ki a részét az Aldes sikereiből világszerte. Referenciák Az Aldes részt vesz a világ nagyszabású beruházásainak többségén. Példának említhetjük többek között Malajziában a kuala lumpuri Ikertornyot, Párizsban a Defense negyed Diadalívépületét, a Louvre múzeumot, Kínában a sanghai Juharkert Lakóparkot. Az Aldes ez eddig több, mint 2 5 családi házat és 3 lakást látott el szellőzőrendszerrel Családi ház - Lyon, Franciaország Mouthoumet iskola - Franciaország Ikertorony - Kuala Lumpur, Malajzia Kongresszusi palota - Párizs, Franciaország Georges rezidenciák - Lyon, Franciaország A Louvre múzeum - Párizs, Franciaország Juharkert Lakópark - Shanghai, Kína Defense negyed - Párizs, Franciaország Katalógus

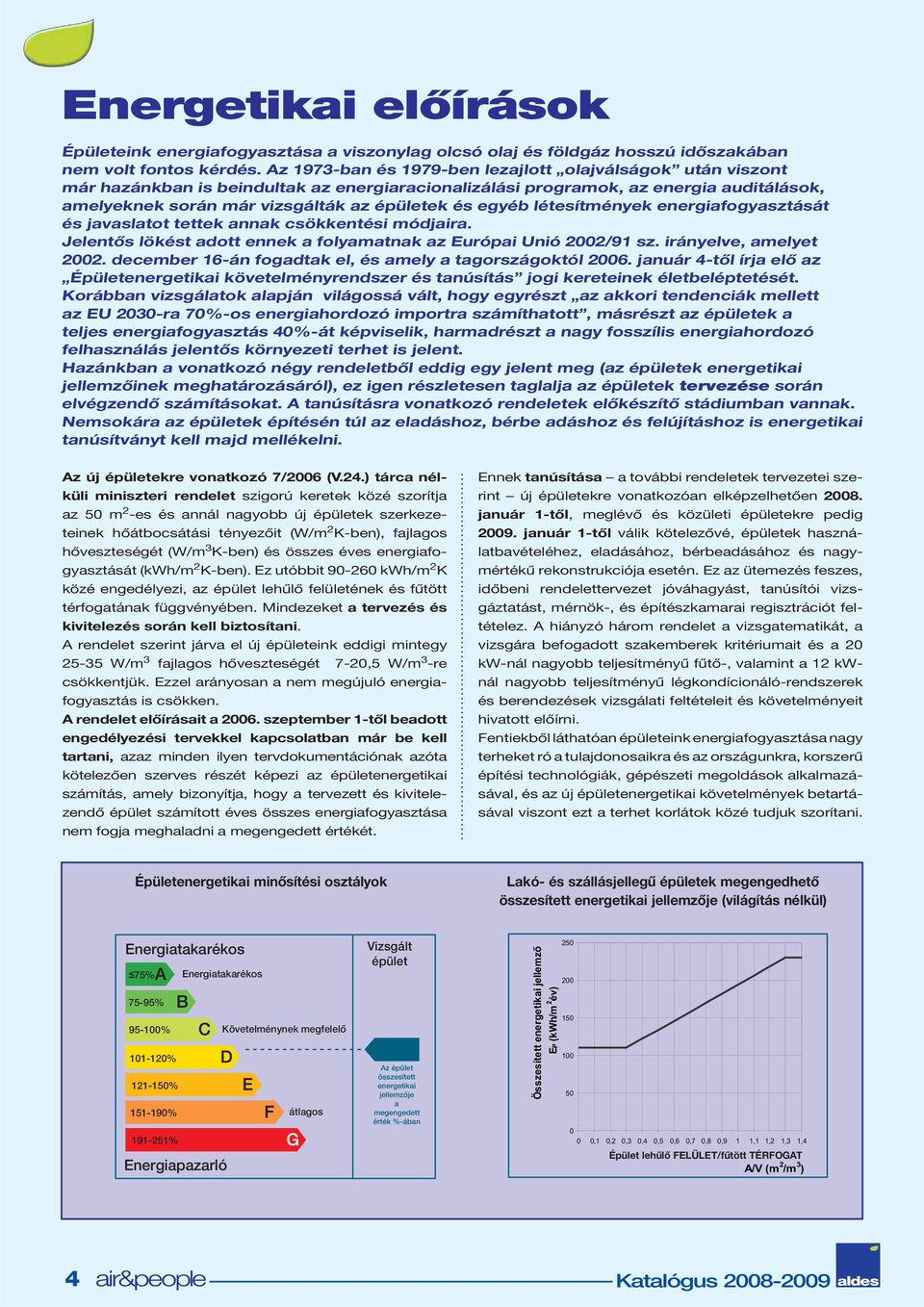

6 Energetikai előírások Épületeink energiafogyasztása a viszonylag olcsó olaj és földgáz hosszú időszakában nem volt fontos kérdés. Az 1973-ban és 1979-ben lezajlott olajválságok után viszont már hazánkban is beindultak az energiaracionalizálási programok, az energia auditálások, amelyeknek során már vizsgálták az épületek és egyéb létesítmények energiafogyasztását és javaslatot tettek annak csökkentési módjaira. Jelentős lökést adott ennek a folyamatnak az Európai Unió 22/91 sz. irányelve, amelyet 22. december 16-án fogadtak el, és amely a tagországoktól 26. január 4-től írja elő az Épületenergetikai követelményrendszer és tanúsítás jogi kereteinek életbeléptetését. Korábban vizsgálatok alapján világossá vált, hogy egyrészt az akkori tendenciák mellett az EU 23-ra 7%-os energiahordozó importra számíthatott, másrészt az épületek a teljes energiafogyasztás 4%-át képviselik, harmadrészt a nagy fosszílis energiahordozó felhasználás jelentős környezeti terhet is jelent. Hazánkban a vonatkozó négy rendeletből eddig egy jelent meg (az épületek energetikai jellemzőinek meghatározásáról), ez igen részletesen taglalja az épületek tervezése során elvégzendő számításokat. A tanúsításra vonatkozó rendeletek előkészítő stádiumban vannak. Nemsokára az épületek építésén túl az eladáshoz, bérbe adáshoz és felújításhoz is energetikai tanúsítványt kell majd mellékelni. Az új épületekre vonatkozó 7/26 (V.24.) tárca nélküli miniszteri rendelet szigorú keretek közé szorítja az 5 m 2 -es és annál nagyobb új épületek szerkezeteinek hőátbocsátási tényezőit (W/m 2 K-ben), fajlagos hőveszteségét (W/m 3 K-ben) és összes éves energiafogyasztását (kwh/m 2 K-ben). Ez utóbbit 9-26 kwh/m 2 K közé engedélyezi, az épület lehűlő felületének és fűtött térfogatának függvényében. Mindezeket a tervezés és kivitelezés során kell biztosítani. A rendelet szerint járva el új épületeink eddigi mintegy W/m 3 fajlagos hőveszteségét 7-2,5 W/m 3 -re csökkentjük. Ezzel arányosan a nem megújuló energiafogyasztás is csökken. A rendelet előírásait a 26. szeptember 1-től beadott engedélyezési tervekkel kapcsolatban már be kell tartani, azaz minden ilyen tervdokumentációnak azóta kötelezően szerves részét képezi az épületenergetikai számítás, amely bizonyítja, hogy a tervezett és kivitelezendő épület számított éves összes energiafogyasztása nem fogja meghaladni a megengedett értékét. Ennek tanúsítása a további rendeletek tervezetei szerint új épületekre vonatkozóan elképzelhetően 28. január 1-től, meglévő és közületi épületekre pedig 29. január 1-től válik kötelezővé, épületek használatbavételéhez, eladásához, bérbeadásához és nagymértékű rekonstrukciója esetén. Ez az ütemezés feszes, időbeni rendelettervezet jóváhagyást, tanúsítói vizsgáztatást, mérnök-, és építészkamarai regisztrációt feltételez. A hiányzó három rendelet a vizsgatematikát, a vizsgára befogadott szakemberek kritériumait és a 2 kw-nál nagyobb teljesítményű fűtő-, valamint a 12 kwnál nagyobb teljesítményű légkondícionáló-rendszerek és berendezések vizsgálati feltételeit és követelményeit hivatott előírni. Fentiekből láthatóan épületeink energiafogyasztása nagy terheket ró a tulajdonosaikra és az országunkra, korszerű építési technológiák, gépészeti megoldások alkalmazásával, és az új épületenergetikai követelmények betartásával viszont ezt a terhet korlátok közé tudjuk szorítani. Épületenergetikai minősítési osztályok Lakó- és szállásjellegű épületek megengedhető összesített energetikai jellemzője (világítás nélkül) Energiatakarékos 75% Energiatakarékos 75-95% 95-1% Követelménynek megfelelő 11-12% % % átlagos % Energiapazarló Vizsgált épület Az épület összesített energetikai jellemzője a megengedett érték %-ában Összesített energetikai jellemző EP (kwh/m 2 év) ,1,2,3,4,5,6,7,8,9 1 1,1 1,2 1,3 1,4 Épület lehűlő FELÜLET/fűtött TÉRFOGAT A/V (m 2 /m 3 ) 4 Katalógus 28-29

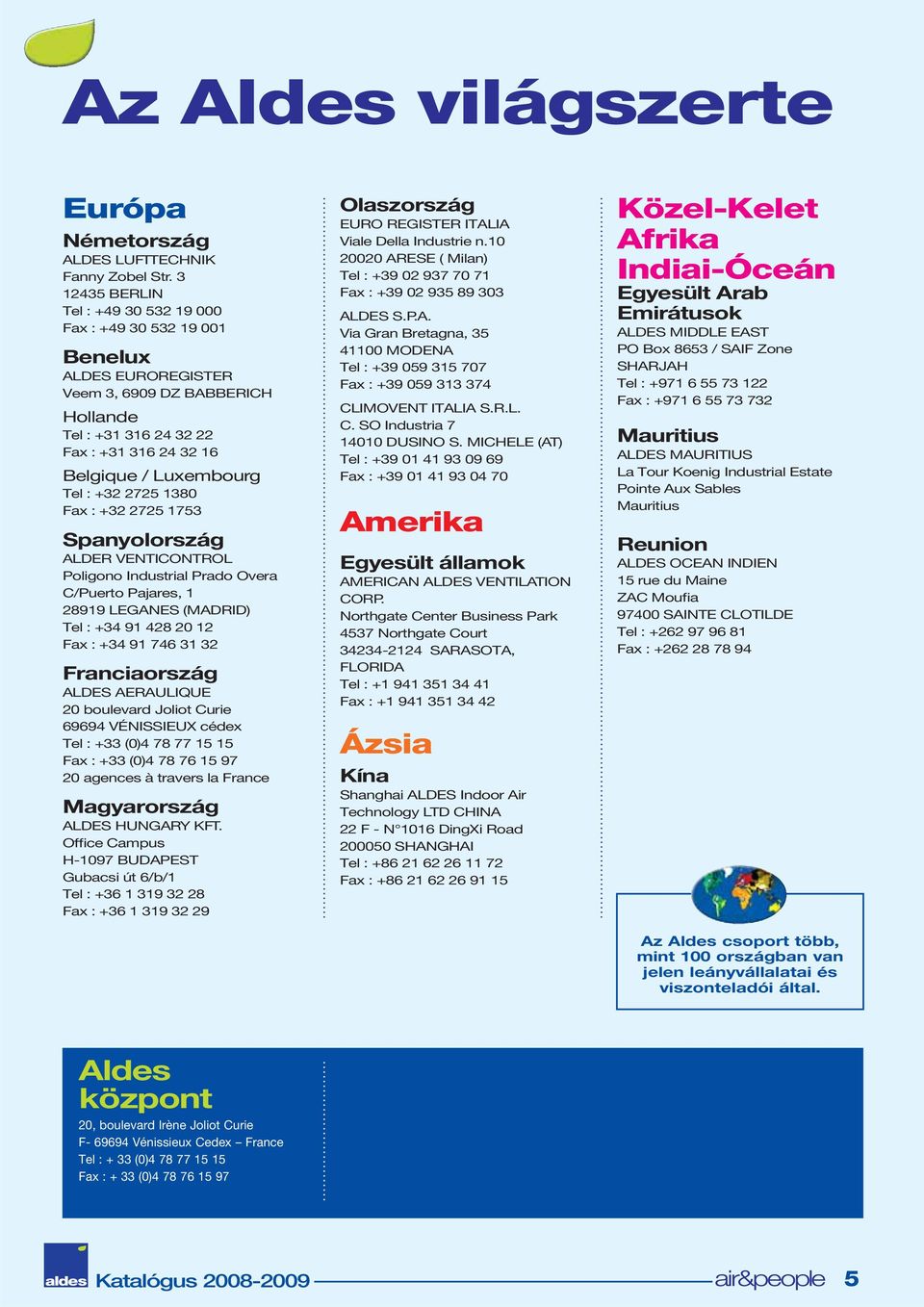

7 Az Aldes világszerte Európa Németország ALDES LUFTTECHNIK Fanny Zobel Str BERLIN Tel : Fax : Benelux ALDES EUROREGISTER Veem 3, 699 DZ BABBERICH Hollande Tel : Fax : Belgique / Luxembourg Tel : Fax : Spanyolország ALDER VENTICONTROL Poligono Industrial Prado Overa C/Puerto Pajares, LEGANES (MADRID) Tel : Fax : Franciaország ALDES AERAULIQUE 2 boulevard Joliot Curie VÉNISSIEUX cédex Tel : +33 () Fax : +33 () agences à travers la France Magyarország ALDES HUNGARY KFT. Office Campus H-197 BUDAPEST Gubacsi út 6/b/1 Tel : Fax : Olaszország EURO REGISTER ITALIA Viale Della Industrie n.1 22 ARESE ( Milan) Tel : Fax : ALDES S.P.A. Via Gran Bretagna, MODENA Tel : Fax : CLIMOVENT ITALIA S.R.L. C. SO Industria DUSINO S. MICHELE (AT) Tel : Fax : Amerika Egyesült államok AMERICAN ALDES VENTILATION CORP. Northgate Center Business Park 4537 Northgate Court SARASOTA, FLORIDA Tel : Fax : Ázsia Kína Shanghai ALDES Indoor Air Technology LTD CHINA 22 F - N 116 DingXi Road 25 SHANGHAI Tel : Fax : Közel-Kelet Afrika Indiai-Óceán Egyesült Arab Emirátusok ALDES MIDDLE EAST PO Box 8653 / SAIF Zone SHARJAH Tel : Fax : Mauritius ALDES MAURITIUS La Tour Koenig Industrial Estate Pointe Aux Sables Mauritius Reunion ALDES OCEAN INDIEN 15 rue du Maine ZAC Moufia 974 SAINTE CLOTILDE Tel : Fax : Az Aldes csoport több, mint 1 országban van jelen leányvállalatai és viszonteladói által. Aldes központ 2, boulevard Irène Joliot Curie F Vénissieux Cedex France Tel : + 33 () Fax : + 33 () Katalógus

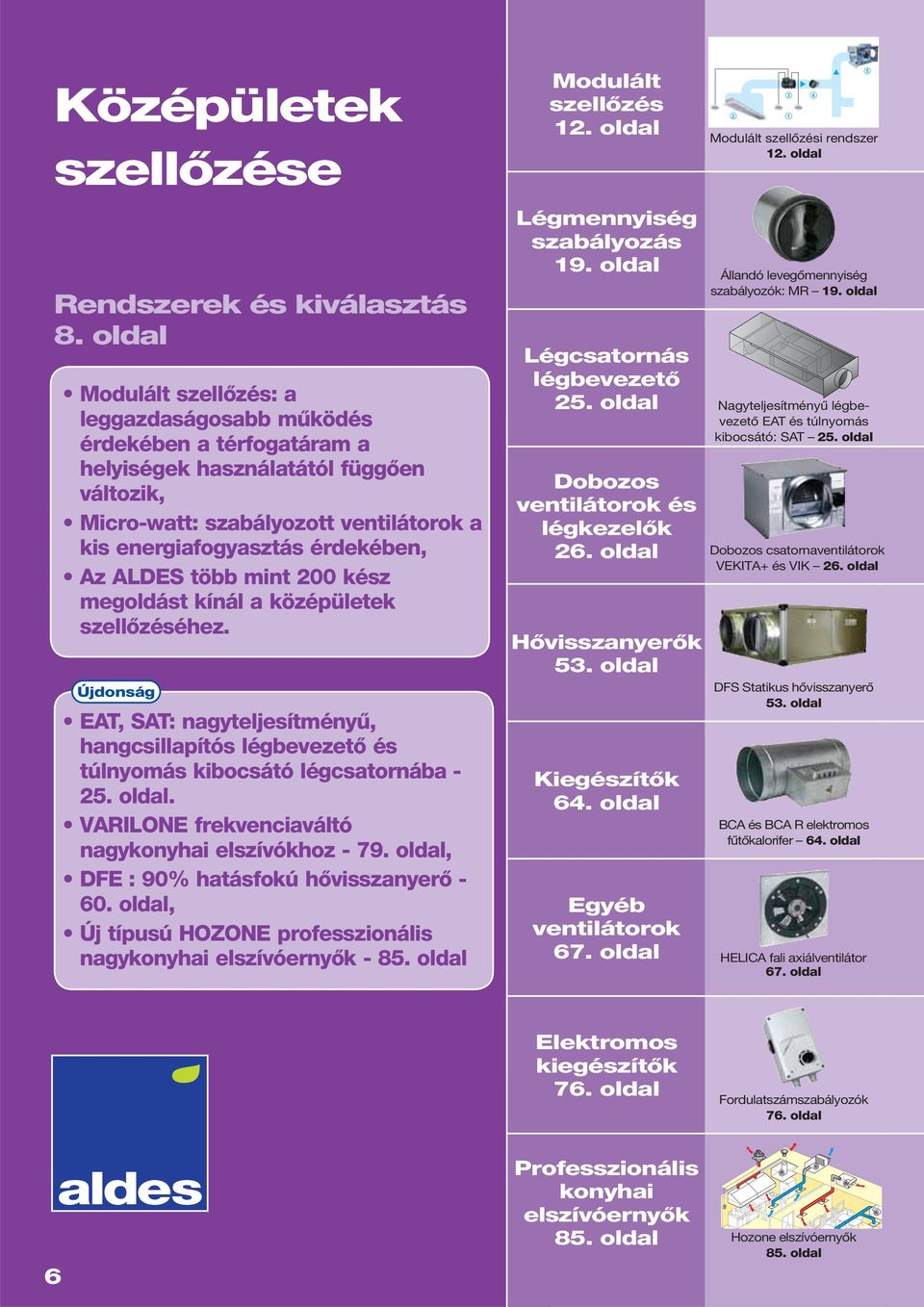

8 Középületek szellőzése Rendszerek és kiválasztás 8. oldal Modulált szellőzés: a leggazdaságosabb működés érdekében a térfogatáram a helyiségek használatától függően változik, Micro-watt: szabályozott ventilátorok a kis energiafogyasztás érdekében, Az ALDES több mint 2 kész megoldást kínál a középületek szellőzéséhez. Újdonság EAT, SAT: nagyteljesítményű, hangcsillapítós légbevezető és túlnyomás kibocsátó légcsatornába oldal. VARILONE frekvenciaváltó nagykonyhai elszívókhoz oldal, DFE : 9% hatásfokú hővisszanyerő - 6. oldal, Új típusú HOZONE professzionális nagykonyhai elszívóernyők oldal Modulált szellőzés 12. oldal Légmennyiség szabályozás 19. oldal Légcsatornás légbevezető 25. oldal Dobozos ventilátorok és légkezelők 26. oldal Hővisszanyerők 53. oldal Kiegészítők 64. oldal Egyéb ventilátorok 67. oldal Modulált szellőzési rendszer 12. oldal Állandó levegőmennyiség szabályozók: MR 19. oldal Nagyteljesítményű légbevezető EAT és túlnyomás kibocsátó: SAT 25. oldal Dobozos csatornaventilátorok VEKITA+ és VIK 26. oldal DFS Statikus hővisszanyerő 53. oldal BCA és BCA R elektromos fűtőkalorifer 64. oldal HELICA fali axiálventilátor 67. oldal 5 Elektromos kiegészítők 76. oldal Fordulatszámszabályozók 76. oldal 6 Professzionális konyhai elszívóernyők 85. oldal Hozone elszívóernyők 85. oldal

9 Érzékelők 14. oldal TDA mozgásérzékelős légszelep 15. oldal MDA pillangószelep vezérlővel 16. oldal Vezérlők modulált szellőzéshez 17. oldal MRR állítható levegőmenynyiség szabályozó 22. oldal RMA nyitható légmennyiség szabályozó 23. oldal MDA pillangószelep vezérlővel 16. oldal VIK és VIK micro-watt 29. oldal TVEC Silence hangcsillapított ventilátor légkezelő modulokkal 34. oldal TVEC G2 ventilátor légkezelő modulokkal 38. oldal TVEC G1 4 C/3 perc ventilátorok 5. oldal Egyéb 4 C/3 perc ventilátorok, ld. Lakóházak szellőzése Újdonság ADF Statikus hővisszanyerő 56. oldal DFE 9 % hatásfokú hővisszanyerő 6. oldal DFT3 Hőszivattyús hővisszanyerő 63. oldal Vizes fűtő-, ill. hűtő kaloriferek 66. oldal RS és ETALINE csőventilátorok 68. oldal MPS konyhai elszívó ventilátor 7. oldal DVA Tetőventilátor 71. oldal ISOR és ISOTX hangcsillapított ventilátorok 72. oldal KVR és MINI csatornaventilátorok 74. oldal Kapcsolók 8. oldal Védelmek 83. oldal Hozone Micro2 87. oldal Hozone motor nélkül 89. oldal Hozone motoros 91. oldal Hozone mosodához és sütőhöz 93. oldal Kiegészítők 95. oldal 7

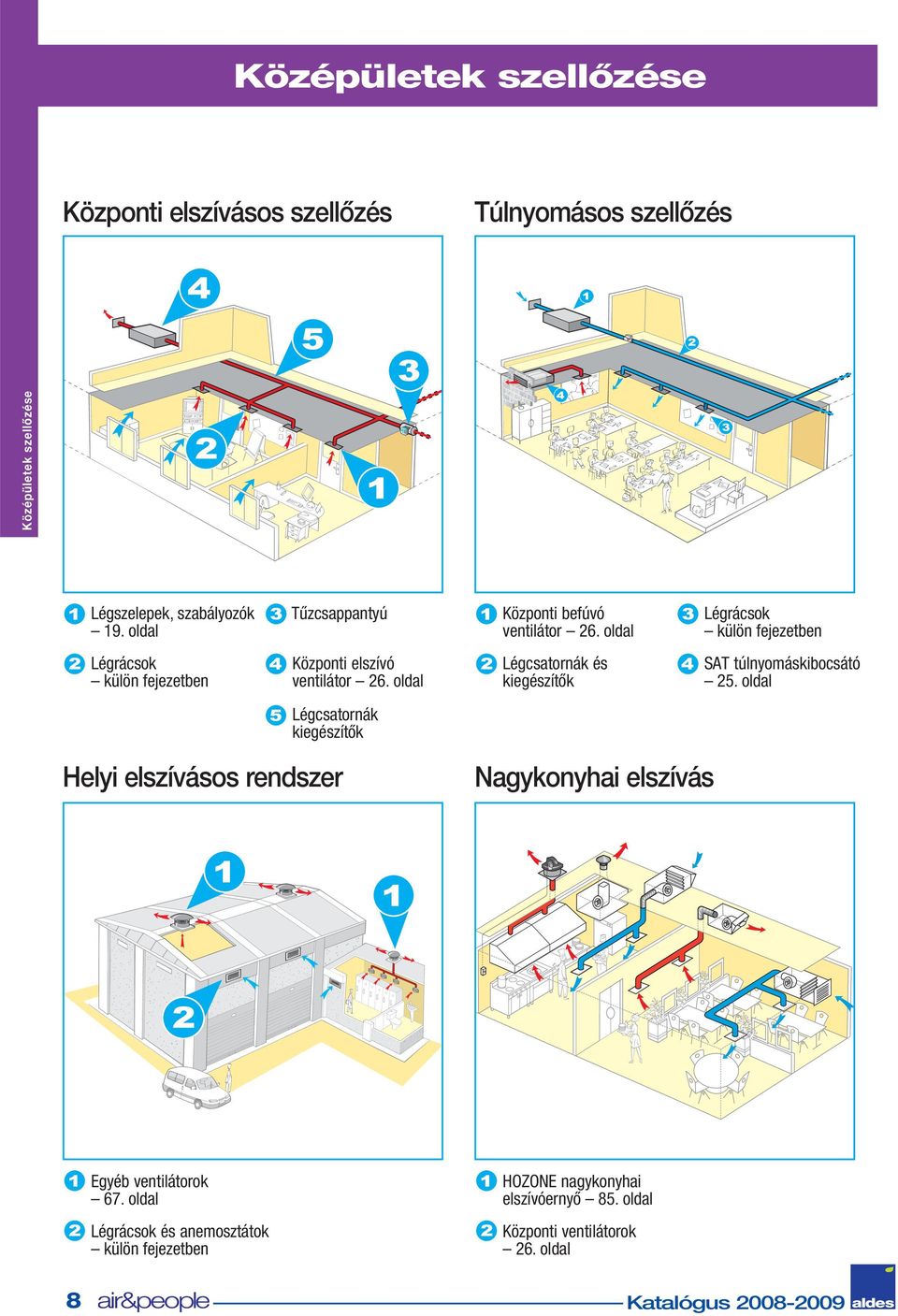

10 Középületek szellőzése Központi elszívásos szellőzés Túlnyomásos szellőzés Középületek szellőzése Légszelepek, szabályozók 19. oldal Tűzcsappantyú Központi befúvó ventilátor 26. oldal Légrácsok külön fejezetben Légrácsok külön fejezetben Központi elszívó ventilátor 26. oldal Légcsatornák és kiegészítők SAT túlnyomáskibocsátó 25. oldal Légcsatornák kiegészítők Helyi elszívásos rendszer Nagykonyhai elszívás 8 Egyéb ventilátorok 67. oldal Légrácsok és anemosztátok külön fejezetben HOZONE nagykonyhai elszívóernyő 85. oldal Központi ventilátorok 26. oldal Katalógus 28-29

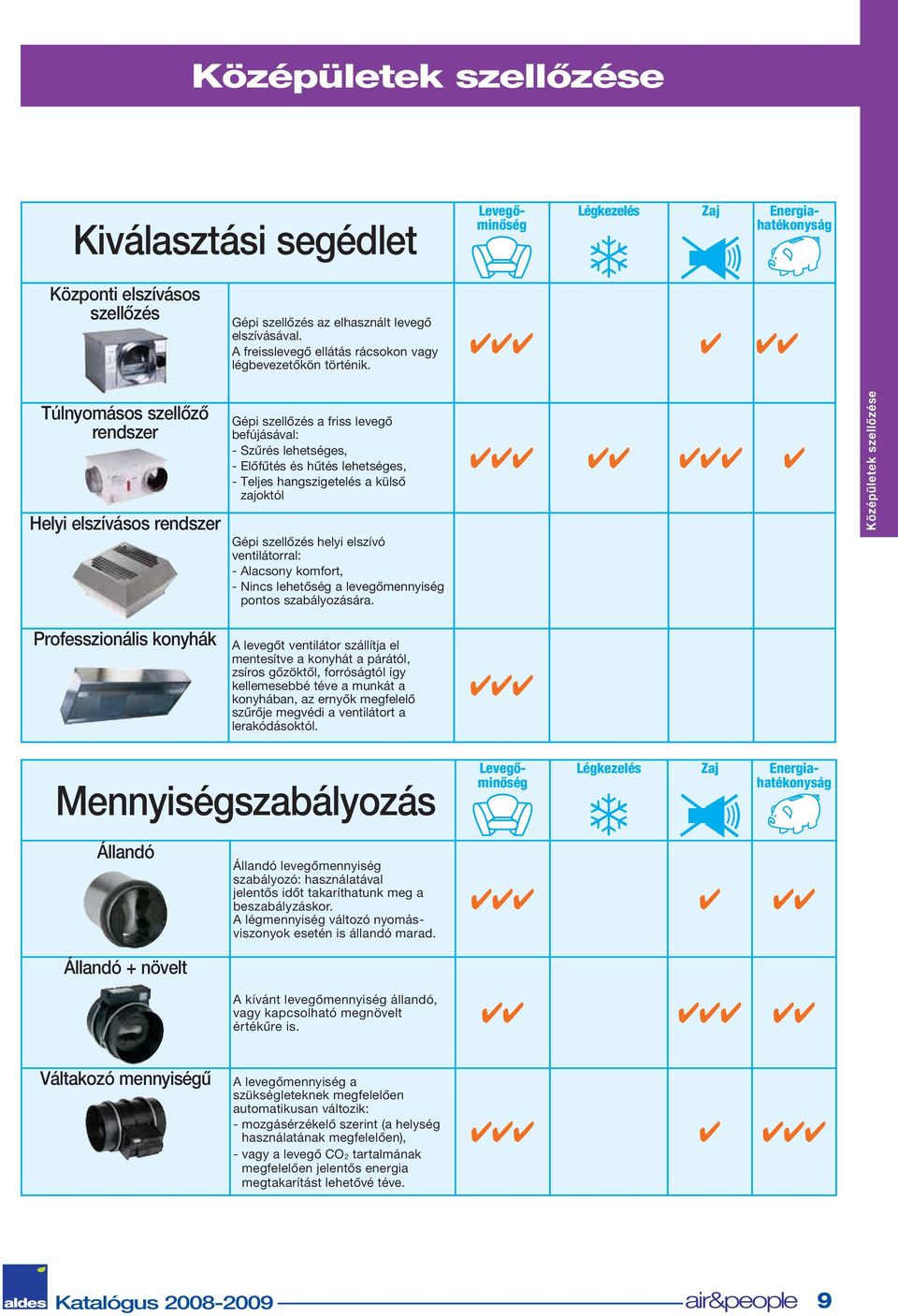

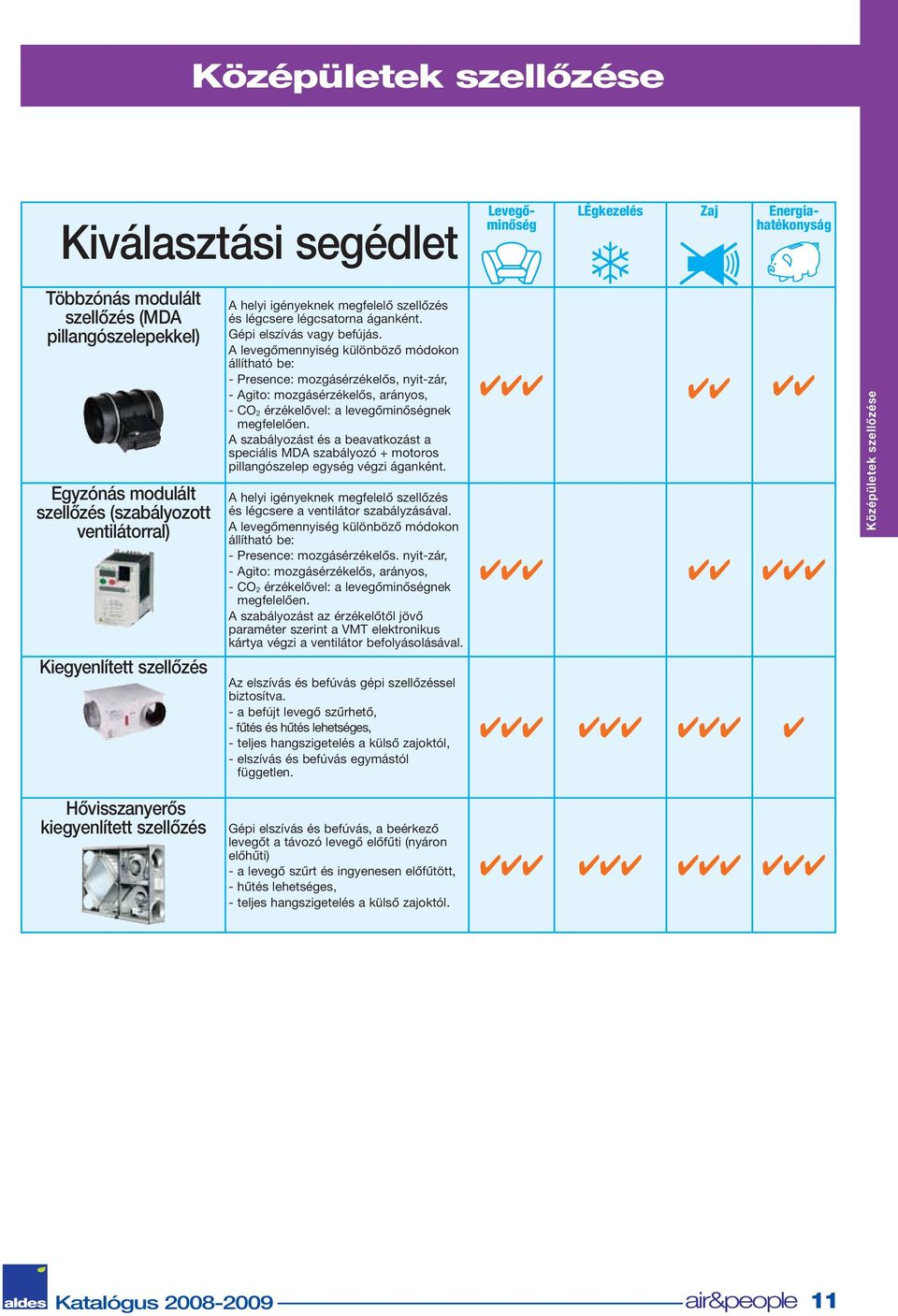

11 Középületek szellőzése Kiválasztási segédlet Levegőminőség Központi elszívásos szellőzés Gépi szellőzés az elhasznált levegő elszívásával. A freisslevegő ellátás rácsokon vagy légbevezetőkön történik. Túlnyomásos szellőző rendszer Helyi elszívásos rendszer Gépi szellőzés a friss levegő befújásával: - Szűrés lehetséges, - Előfűtés és hűtés lehetséges, - Teljes hangszigetelés a külső zajoktól Gépi szellőzés helyi elszívó ventilátorral: - Alacsony komfort, - Nincs lehetőség a levegőmennyiség pontos szabályozására. Középületek szellőzése Professzionális konyhák A levegőt ventilátor szállítja el mentesítve a konyhát a párától, zsíros gőzöktől, forróságtól így kellemesebbé téve a munkát a konyhában, az ernyők megfelelő szűrője megvédi a ventilátort a lerakódásoktól. Mennyiségszabályozás Légkezelés Zaj Energiahatékonyság Levegőminőség Légkezelés Zaj Energiahatékonyság Állandó Állandó levegőmennyiség szabályozó: használatával jelentős időt takaríthatunk meg a beszabályzáskor. A légmennyiség változó nyomásviszonyok esetén is állandó marad. Állandó + növelt A kívánt levegőmennyiség állandó, vagy kapcsolható megnövelt értékűre is. Váltakozó mennyiségű A levegőmennyiség a szükségleteknek megfelelően automatikusan változik: - mozgásérzékelő szerint (a helység használatának megfelelően), - vagy a levegő CO 2 tartalmának megfelelően jelentős energia megtakarítást lehetővé téve. Katalógus

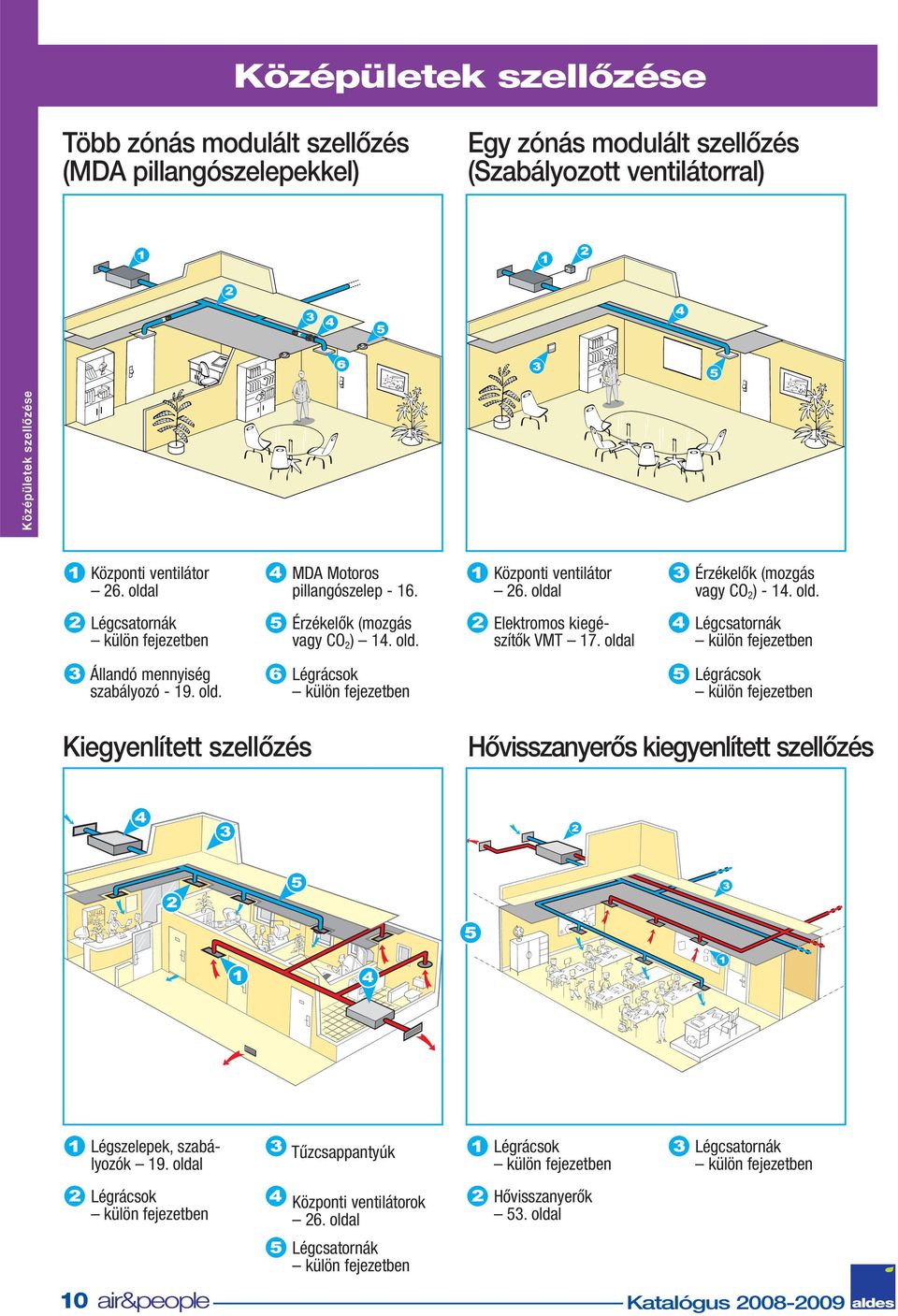

12 Középületek szellőzése Több zónás modulált szellőzés (MDA pillangószelepekkel) Egy zónás modulált szellőzés (Szabályozott ventilátorral) Középületek szellőzése Központi ventilátor 26. oldal MDA Motoros pillangószelep Központi ventilátor 26. oldal Érzékelők (mozgás vagy CO 2 ) old. Légcsatornák külön fejezetben Érzékelők (mozgás vagy CO 2 ) 14. old. Elektromos kiegészítők VMT 17. oldal Légcsatornák külön fejezetben Állandó mennyiség szabályozó old. Légrácsok külön fejezetben Légrácsok külön fejezetben Kiegyenlített szellőzés Hővisszanyerős kiegyenlített szellőzés Légszelepek, szabályozók 19. oldal Tűzcsappantyúk Légrácsok külön fejezetben Légcsatornák külön fejezetben Légrácsok külön fejezetben Központi ventilátorok 26. oldal Hővisszanyerők 53. oldal Légcsatornák külön fejezetben 1 Katalógus 28-29

13 Középületek szellőzése Kiválasztási segédlet Levegőminőség LÉgkezelés Zaj Energiahatékonyság Többzónás modulált szellőzés (MDA pillangószelepekkel) Egyzónás modulált szellőzés (szabályozott ventilátorral) Kiegyenlített szellőzés A helyi igényeknek megfelelő szellőzés és légcsere légcsatorna áganként. Gépi elszívás vagy befújás. A levegőmennyiség különböző módokon állítható be: - Presence: mozgásérzékelős, nyit-zár, - Agito: mozgásérzékelős, arányos, - CO 2 érzékelővel: a levegőminőségnek megfelelően. A szabályozást és a beavatkozást a speciális MDA szabályozó + motoros pillangószelep egység végzi áganként. A helyi igényeknek megfelelő szellőzés és légcsere a ventilátor szabályzásával. A levegőmennyiség különböző módokon állítható be: - Presence: mozgásérzékelős. nyit-zár, - Agito: mozgásérzékelős, arányos, - CO 2 érzékelővel: a levegőminőségnek megfelelően. A szabályozást az érzékelőtől jövő paraméter szerint a VMT elektronikus kártya végzi a ventilátor befolyásolásával. Az elszívás és befúvás gépi szellőzéssel biztosítva. - a befújt levegő szűrhető, - fűtés és hűtés lehetséges, - teljes hangszigetelés a külső zajoktól, - elszívás és befúvás egymástól független. Középületek szellőzése Hővisszanyerős kiegyenlített szellőzés Gépi elszívás és befúvás, a beérkező levegőt a távozó levegő előfűti (nyáron előhűti) - a levegő szűrt és ingyenesen előfűtött, - hűtés lehetséges, - teljes hangszigetelés a külső zajoktól. Katalógus

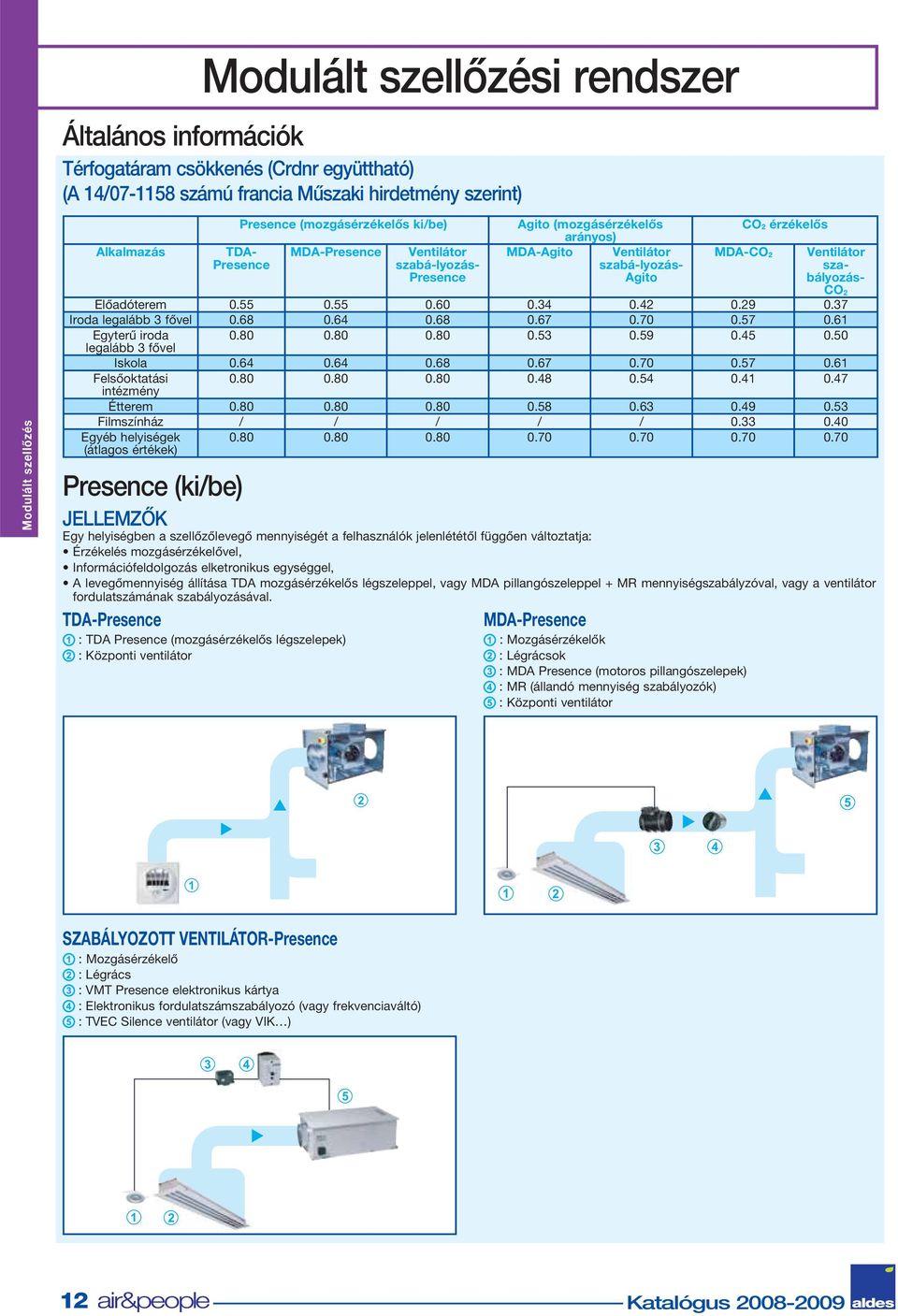

14 Modulált szellőzés Modulált szellőzési rendszer Általános információk Térfogatáram csökkenés (Crdnr együttható) (A 14/ számú francia Műszaki hirdetmény szerint) Alkalmazás Presence (mozgásérzékelős ki/be) TDA- Presence MDA-Presence Presence (ki/be) Egy helyiségben a szellőzőlevegő mennyiségét a felhasználók jelenlététől függően változtatja: Érzékelés mozgásérzékelővel, Információfeldolgozás elketronikus egységgel, A levegőmennyiség állítása TDA mozgásérzékelős légszeleppel, vagy MDA pillangószeleppel + MR mennyiségszabályzóval, vagy a ventilátor fordulatszámának szabályozásával. TDA-Presence : TDA Presence (mozgásérzékelős légszelepek) : Központi ventilátor Ventilátor szabá-lyozás- Presence Agito (mozgásérzékelős arányos) MDA-Agito Ventilátor szabá-lyozás- Agito MDA-Presence : Mozgásérzékelők : Légrácsok : MDA Presence (motoros pillangószelepek) : MR (állandó mennyiség szabályozók) : Központi ventilátor CO 2 érzékelős MDA-CO 2 Ventilátor sza- bályozás- CO 2 Előadóterem Iroda legalább 3 fővel Egyterű iroda legalább 3 fővel Iskola Felsőoktatási intézmény Étterem Filmszínház / / / / /.33.4 Egyéb helyiségek (átlagos értékek) SZABÁLYOZOTT VENTILÁTOR-Presence : Mozgásérzékelő : Légrács : VMT Presence elektronikus kártya : Elektronikus fordulatszámszabályozó (vagy frekvenciaváltó) : TVEC Silence ventilátor (vagy VIK ) Katalógus 28-29

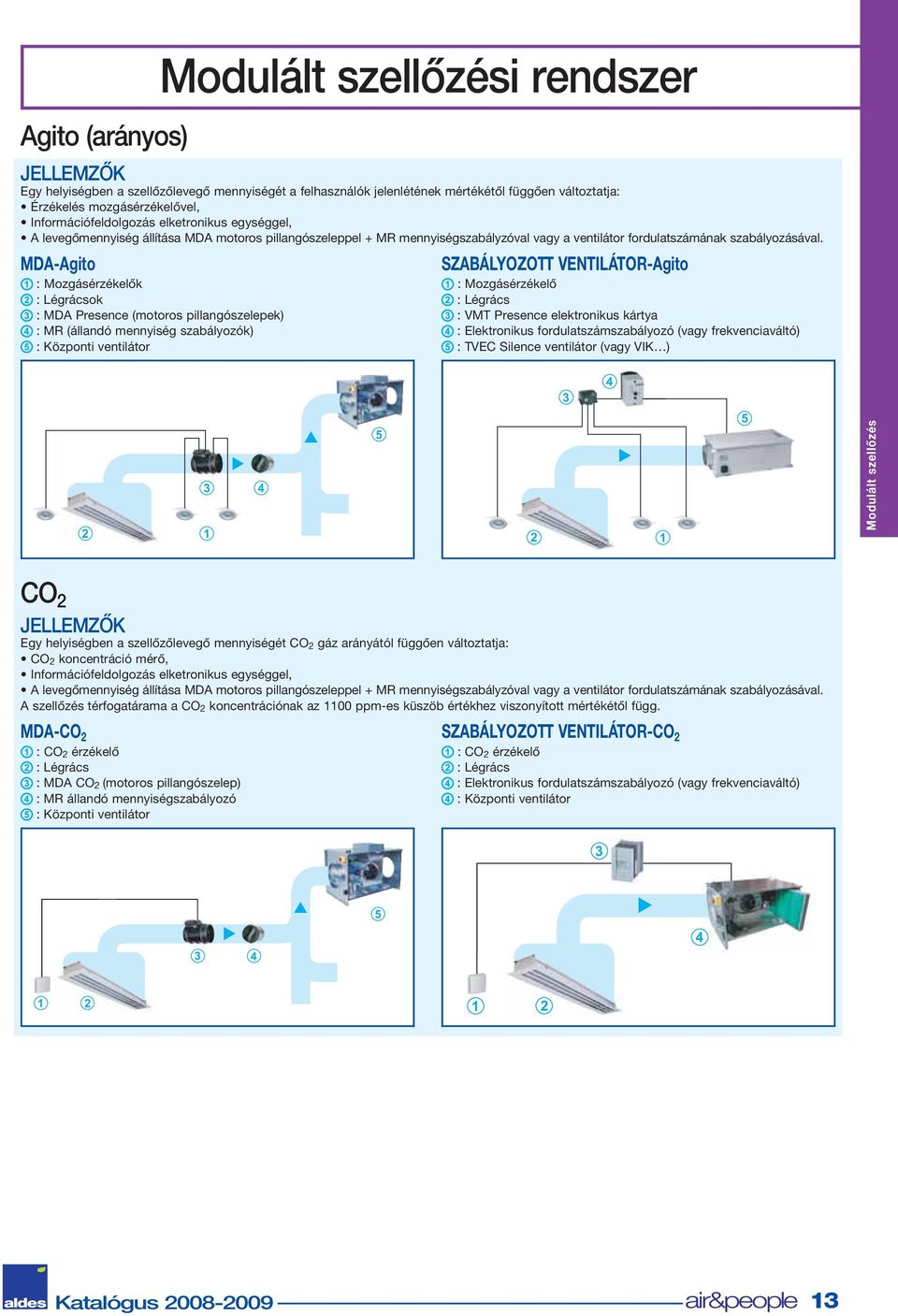

15 Agito (arányos) Egy helyiségben a szellőzőlevegő mennyiségét a felhasználók jelenlétének mértékétől függően változtatja: Érzékelés mozgásérzékelővel, Információfeldolgozás elketronikus egységgel, A levegőmennyiség állítása MDA motoros pillangószeleppel + MR mennyiségszabályzóval vagy a ventilátor fordulatszámának szabályozásával. MDA-Agito : Mozgásérzékelők : Légrácsok : MDA Presence (motoros pillangószelepek) : MR (állandó mennyiség szabályozók) : Központi ventilátor Modulált szellőzési rendszer SZABÁLYOZOTT VENTILÁTOR-Agito : Mozgásérzékelő : Légrács : VMT Presence elektronikus kártya : Elektronikus fordulatszámszabályozó (vagy frekvenciaváltó) : TVEC Silence ventilátor (vagy VIK ) Modulált szellőzés CO 2 Egy helyiségben a szellőzőlevegő mennyiségét CO 2 gáz arányától függően változtatja: CO 2 koncentráció mérő, Információfeldolgozás elketronikus egységgel, A levegőmennyiség állítása MDA motoros pillangószeleppel + MR mennyiségszabályzóval vagy a ventilátor fordulatszámának szabályozásával. A szellőzés térfogatárama a CO 2 koncentrációnak az 11 ppm-es küszöb értékhez viszonyított mértékétől függ. MDA-CO 2 : CO 2 érzékelő : Légrács : MDA CO 2 (motoros pillangószelep) : MR állandó mennyiségszabályozó : Központi ventilátor SZABÁLYOZOTT VENTILÁTOR-CO 2 : CO 2 érzékelő : Légrács : Elektronikus fordulatszámszabályozó (vagy frekvenciaváltó) : Központi ventilátor Katalógus

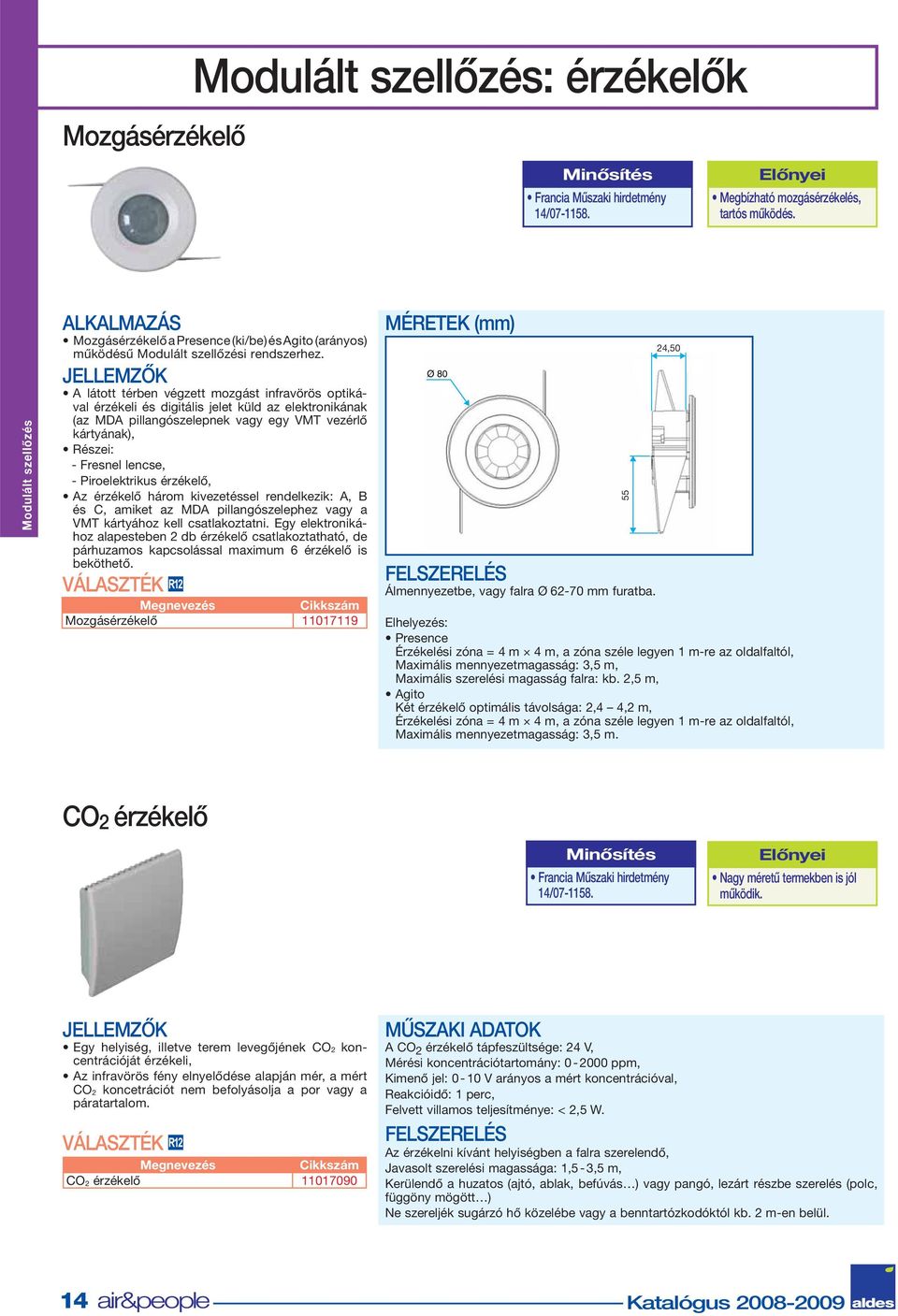

16 Mozgásérzékelő Modulált szellőzés: érzékelők Minősítés Francia Műszaki hirdetmény 14/ Előnyei Megbízható mozgásérzékelés, tartós működés. Modulált szellőzés Mozgásérzékelő a Presence (ki/be) és Agito (arányos) működésű Modulált szellőzési rendszerhez. A látott térben végzett mozgást infravörös optikával érzékeli és digitális jelet küld az elektronikának (az MDA pillangószelepnek vagy egy VMT vezérlő kártyának), Részei: - Fresnel lencse, - Piroelektrikus érzékelő, Az érzékelő három kivezetéssel rendelkezik: A, B és C, amiket az MDA pillangószelephez vagy a VMT kártyához kell csatlakoztatni. Egy elektronikához alapesteben 2 db érzékelő csatlakoztatható, de párhuzamos kapcsolással maximum 6 érzékelő is beköthető. VÁLASZTÉK Mozgásérzékelő MÉRETEK FELSZERELÉS Álmennyezetbe, vagy falra Ø 62-7 mm furatba ,5 Elhelyezés: Presence Érzékelési zóna = 4 m 4 m, a zóna széle legyen 1 m-re az oldalfaltól, Maximális mennyezetmagasság: 3,5 m, Maximális szerelési magasság falra: kb. 2,5 m, Agito Két érzékelő optimális távolsága: 2,4 4,2 m, Érzékelési zóna = 4 m 4 m, a zóna széle legyen 1 m-re az oldalfaltól, Maximális mennyezetmagasság: 3,5 m. CO 2 érzékelő Minősítés Francia Műszaki hirdetmény 14/ Előnyei Nagy méretű termekben is jól működik. Egy helyiség, illetve terem levegőjének CO 2 koncentrációját érzékeli, Az infravörös fény elnyelődése alapján mér, a mért CO 2 koncetrációt nem befolyásolja a por vagy a páratartalom. VÁLASZTÉK CO 2 érzékelő MŰSZAKI ADATOK A CO 2 érzékelő tápfeszültsége: 24 V, Mérési koncentrációtartomány: - 2 ppm, Kimenő jel: - 1 V arányos a mért koncentrációval, Reakcióidő: 1 perc, Felvett villamos teljesítménye: < 2,5 W. FELSZERELÉS Az érzékelni kívánt helyiségben a falra szerelendő, Javasolt szerelési magassága: 1,5-3,5 m, Kerülendő a huzatos (ajtó, ablak, befúvás ) vagy pangó, lezárt részbe szerelés (polc, függöny mögött ) Ne szereljék sugárzó hő közelébe vagy a benntartózkodóktól kb. 2 m-en belül. 14 Katalógus 28-29

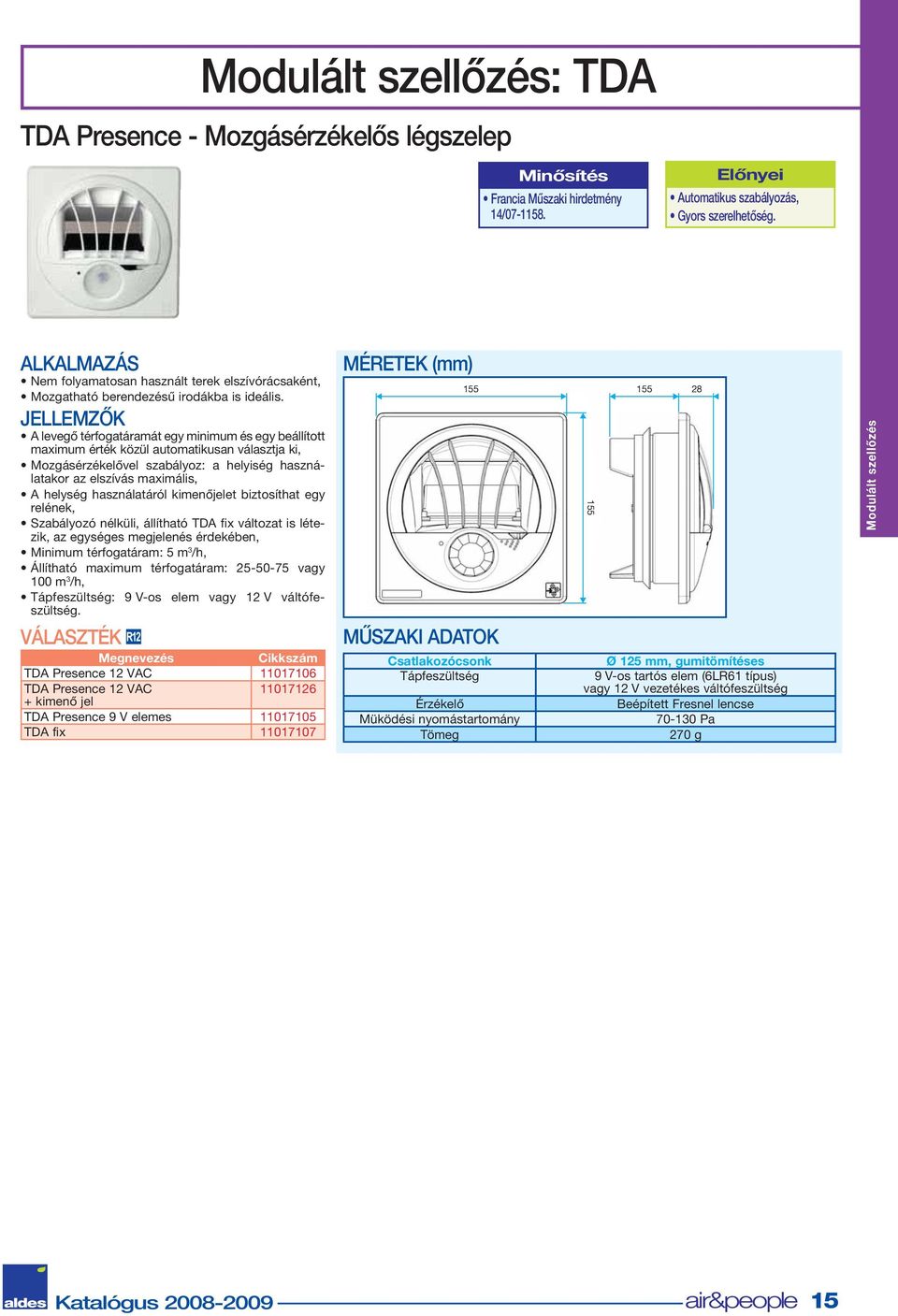

17 Modulált szellőzés: TDA TDA Presence - Mozgásérzékelős légszelep Minősítés Francia Műszaki hirdetmény 14/ Előnyei Automatikus szabályozás, Gyors szerelhetőség. Nem folyamatosan használt terek elszívórácsaként, Mozgatható berendezésű irodákba is ideális. A levegő térfogatáramát egy minimum és egy beál lított maximum érték közül automatikusan választja ki, Mozgásérzékelővel szabályoz: a helyiség használatakor az elszívás maximális, A helység használatáról kimenőjelet biztosíthat egy relének, Szabályozó nélküli, állítható TDA fix változat is létezik, az egységes megjelenés érdekében, Minimum térfogatáram: 5 m 3 /h, Állítható maximum térfogatáram: vagy 1 m 3 /h, Tápfeszültség: 9 V-os elem vagy 12 V váltófeszültség. VÁLASZTÉK TDA Presence 12 VAC TDA Presence 12 VAC kimenő jel TDA Presence 9 V elemes TDA fix MÉRETEK MŰSZAKI ADATOK Csatlakozócsonk Ø 125 mm, gumitömítéses Tápfeszültség 9 V-os tartós elem (6LR61 típus) vagy 12 V vezetékes váltófeszültség Érzékelő Beépített Fresnel lencse Müködési nyomástartomány 7-13 Pa Tömeg 27 g 155 Modulált szellőzés Katalógus

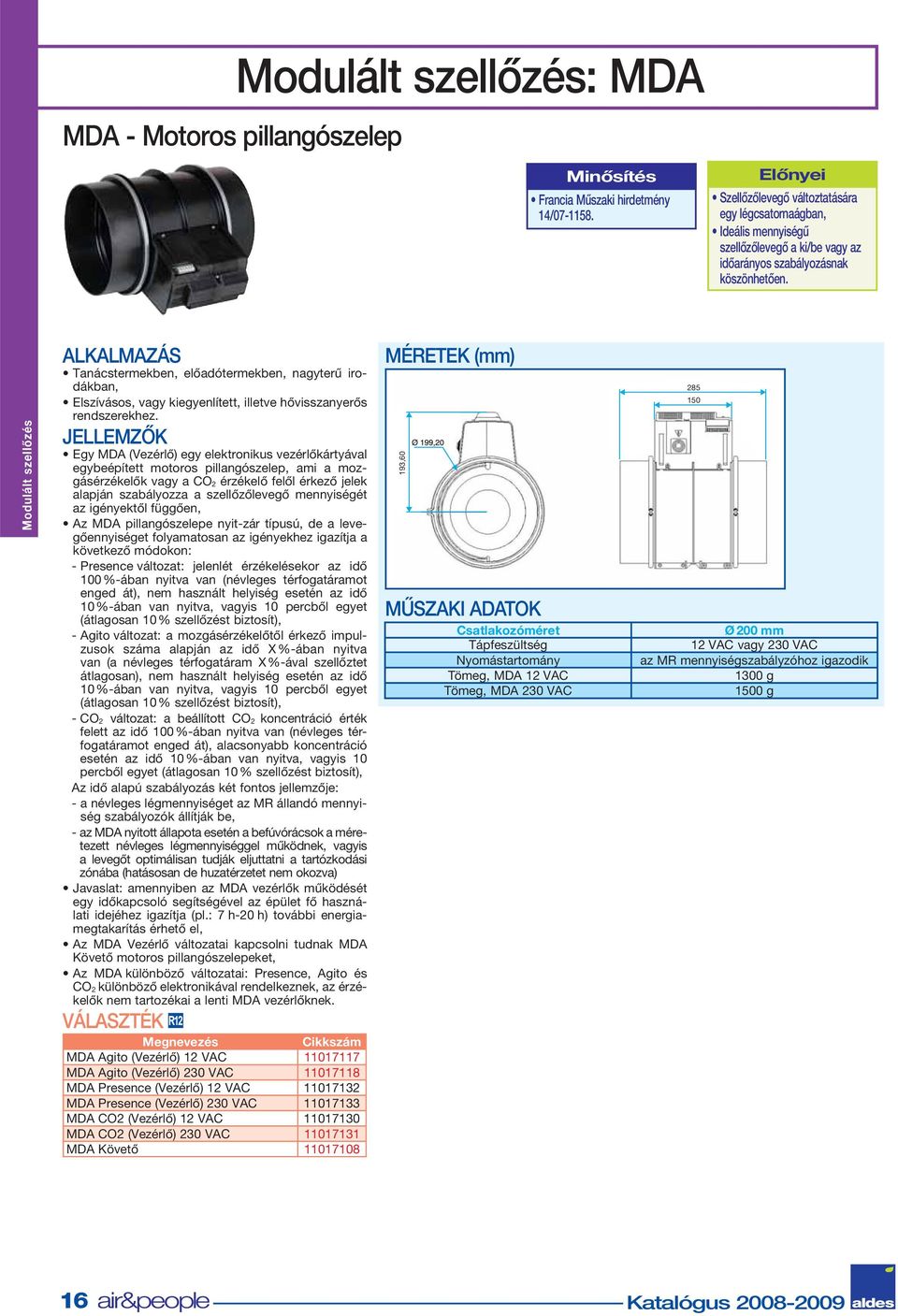

18 MDA - Motoros pillangószelep Modulált szellőzés: MDA Minősítés Francia Műszaki hirdetmény 14/ Előnyei Szellőzőlevegő változtatására egy légcsatornaágban, Ideális mennyiségű szellőzőlevegő a ki/be vagy az időarányos szabályozásnak köszönhetően. Modulált szellőzés Tanácstermekben, előadótermekben, nagyterű irodákban, Elszívásos, vagy kiegyenlített, illetve hővisszanyerős rendszerekhez. Egy MDA (Vezérlő) egy elektronikus vezérlőkártyával egybeépített motoros pillangószelep, ami a mozgásérzékelők vagy a CO 2 érzékelő felől érkező jelek alapján szabályozza a szellőzőlevegő mennyiségét az igényektől függően, Az MDA pillangószelepe nyit-zár típusú, de a levegőennyiséget folyamatosan az igényekhez igazítja a következő módokon: - Presence változat: jelenlét érzékelésekor az idő 1 %-ában nyitva van (névleges térfogatáramot enged át), nem használt helyiség esetén az idő 1 %-ában van nyitva, vagyis 1 percből egyet (átlagosan 1 % szellőzést biztosít), - Agito változat: a mozgásérzékelőtől érkező impulzusok száma alapján az idő X %-ában nyitva van (a névleges térfogatáram X %-ával szellőztet átlagosan), nem használt helyiség esetén az idő 1 %-ában van nyitva, vagyis 1 percből egyet (átlagosan 1 % szellőzést biztosít), - CO 2 változat: a beállított CO 2 koncentráció érték felett az idő 1 %-ában nyitva van (névleges térfogatáramot enged át), alacsonyabb koncentráció esetén az idő 1 %-ában van nyitva, vagyis 1 percből egyet (átlagosan 1 % szellőzést biztosít), Az idő alapú szabályozás két fontos jellemzője: - a névleges légmennyiséget az MR állandó mennyiség szabályozók állítják be, - az MDA nyitott állapota esetén a befúvórácsok a méretezett névleges légmennyiséggel működnek, vagyis a levegőt optimálisan tudják eljuttatni a tartózkodási zónába (hatásosan de huzatérzetet nem okozva) Javaslat: amennyiben az MDA vezérlők működését egy időkapcsoló segítségével az épület fő használati idejéhez igazítja (pl.: 7 h-2 h) további energiamegtakarítás érhető el, Az MDA Vezérlő változatai kapcsolni tudnak MDA Követő motoros pillangószelepeket, Az MDA különböző változatai: Presence, Agito és CO 2 különböző elektronikával rendelkeznek, az érzékelők nem tartozékai a lenti MDA vezérlőknek. VÁLASZTÉK MDA Agito (Vezérlő) 12 VAC MDA Agito (Vezérlő) 23 VAC MDA Presence (Vezérlő) 12 VAC MDA Presence (Vezérlő) 23 VAC MDA CO2 (Vezérlő) 12 VAC MDA CO2 (Vezérlő) 23 VAC MDA Követő MÉRETEK 193,6 MŰSZAKI ADATOK Csatlakozóméret Tápfeszültség Nyomástartomány Tömeg, MDA 12 VAC Tömeg, MDA 23 VAC Ø 2 mm 12 VAC vagy 23 VAC az MR mennyiségszabályzóhoz igazodik 13 g 15 g 16 Katalógus 28-29

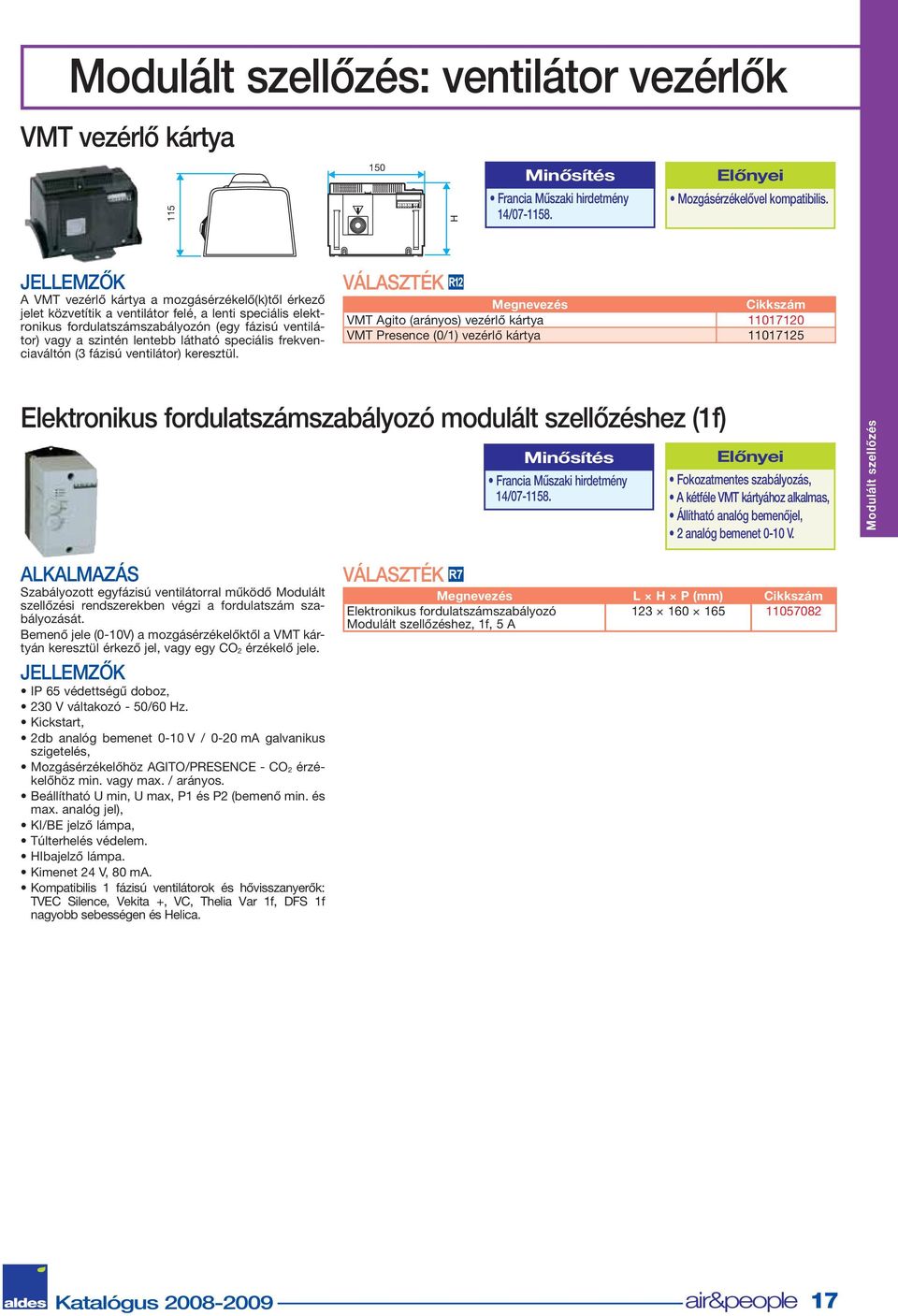

19 Modulált szellőzés: ventilátor vezérlők VMT vezérlő kártya H Minősítés Francia Műszaki hirdetmény 14/ Előnyei Mozgásérzékelővel kompatibilis. A VMT vezérlő kártya a mozgásérzékelő(k)től érkező jelet közvetítik a ventilátor felé, a lenti speciális elektronikus fordulatszámszabályozón (egy fázisú ventilátor) vagy a szintén lentebb látható speciális frekvenciaváltón (3 fázisú ventilátor) keresztül. VÁLASZTÉK VMT Agito (arányos) vezérlő kártya VMT Presence (/1) vezérlő kártya Elektronikus fordulatszámszabályozó modulált szellőzéshez (1f) Minősítés Francia Műszaki hirdetmény 14/ Előnyei Fokozatmentes szabályozás, A kétféle VMT kártyához alkalmas, Állítható analóg bemenőjel, 2 analóg bemenet -1 V. Modulált szellőzés Szabályozott egyfázisú ventilátorral működő Modulált szellőzési rendszerekben végzi a fordulatszám szabályozását. Bemenő jele (-1V) a mozgásérzékelőktől a VMT kártyán keresztül érkező jel, vagy egy CO 2 érzékelő jele. IP 65 védettségű doboz, 23 V váltakozó - 5/6 Hz. Kickstart, 2db analóg bemenet -1 V / -2 ma galvanikus szigetelés, Mozgásérzékelőhöz AGITO/PRESENCE - CO 2 érzékelőhöz min. vagy max. / arányos. Beállítható U min, U max, P1 és P2 (bemenő min. és max. analóg jel), KI/BE jelző lámpa, Túlterhelés védelem. HIbajelző lámpa. Kimenet 24 V, 8 ma. Kompatibilis 1 fázisú ventilátorok és hővisszanyerők: TVEC Silence, Vekita +, VC, Thelia Var 1f, DFS 1f nagyobb sebességen és Helica. VÁLASZTÉK L H P Elektronikus fordulatszámszabályozó Modulált szellőzéshez, 1f, 5 A Katalógus

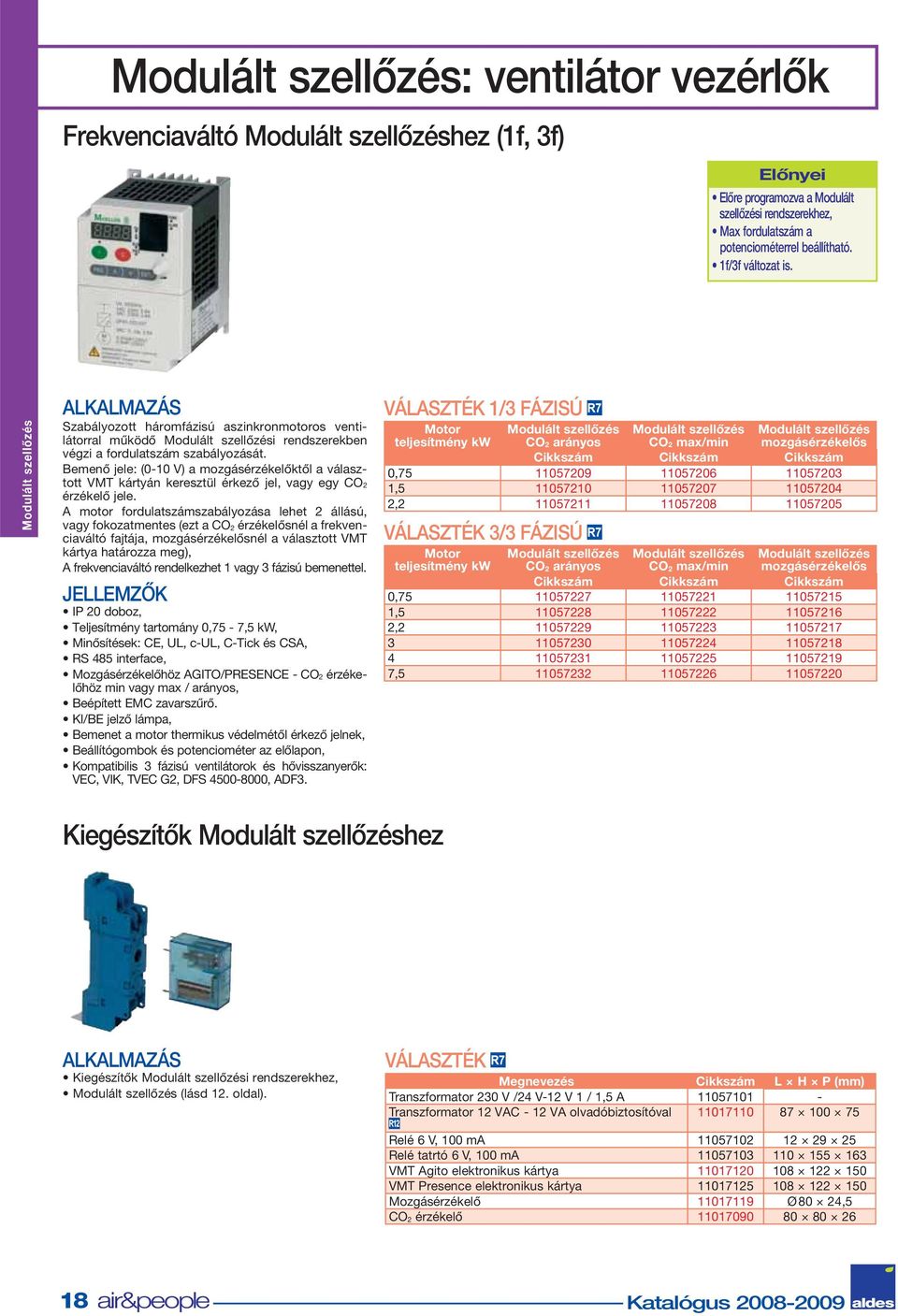

20 Modulált szellőzés: ventilátor vezérlők Frekvenciaváltó Modulált szellőzéshez (1f, 3f) Előnyei Előre programozva a Modulált szellőzési rendszerekhez, Max fordulatszám a potenciométerrel beállítható. 1f/3f változat is. Modulált szellőzés Szabályozott háromfázisú aszinkronmotoros ventilátorral működő Modulált szellőzési rendszerekben végzi a fordulatszám szabályozását. Bemenő jele: (-1 V) a mozgásérzékelőktől a választott VMT kártyán keresztül érkező jel, vagy egy CO 2 érzékelő jele. A motor fordulatszámszabályozása lehet 2 állású, vagy fokozatmentes (ezt a CO 2 érzékelősnél a frekvenciaváltó fajtája, mozgásérzékelősnél a választott VMT kártya határozza meg), A frekvenciaváltó rendelkezhet 1 vagy 3 fázisú bemenettel. IP 2 doboz, Teljesítmény tartomány,75-7,5 kw, Minősítések: CE, UL, c-ul, C-Tick és CSA, RS 485 interface, Mozgásérzékelőhöz AGITO/PRESENCE - CO 2 érzékelőhöz min vagy max / arányos, Beépített EMC zavarszűrő. KI/BE jelző lámpa, Bemenet a motor thermikus védelmétől érkező jelnek, Beállítógombok és potenciométer az előlapon, Kompatibilis 3 fázisú ventilátorok és hővisszanyerők: VEC, VIK, TVEC G2, DFS 45-8, ADF3. VÁLASZTÉK 1/3 FÁZISÚ Motor teljesítmény kw Modulált szellőzés CO 2 arányos Modulált szellőzés CO 2 max/min Modulált szellőzés mozgásérzékelős, , , VÁLASZTÉK 3/3 FÁZISÚ Motor teljesítmény kw Modulált szellőzés CO 2 arányos Modulált szellőzés CO 2 max/min Modulált szellőzés mozgásérzékelős, , , , Kiegészítők Modulált szellőzéshez Kiegészítők Modulált szellőzési rendszerekhez, Modulált szellőzés (lásd 12. oldal). VÁLASZTÉK L H P Transzformator 23 V /24 V-12 V 1 / 1,5 A Transzformator 12 VAC - 12 VA olvadóbiztosítóval Relé 6 V, 1 ma Relé tatrtó 6 V, 1 ma VMT Agito elektronikus kártya VMT Presence elektronikus kártya Mozgásérzékelő Ø 8 24,5 CO 2 érzékelő Katalógus 28-29

21 MR Mennyiségszabályozók Állandó, előre beállított légmennyiségre szabályoz a körkeresztmetszetű légcsatorna rendszerekben, Központi ventilátoros szellőző- és klímarendszerekhez, Befúvó és elszívó ágba is szerelhető, Működési hőmérséklet tartomány: -1 C / +6 C. Acél csőben kalibrált nyílású műanyag test (M1 tűzállóságú) ami magában foglaja a szabályozást végző szilikon membránt, Kívül szálas tömítőcsík, Külső átmérők a szabványos névleges csőméretekhez igazodnak max. 25 mm méretig, Az MR normál működési nyomástartománya: 5-2 Pa, A szabályozott térfogatáram tűrése: Q átlagos = Q névleges ± 5 mm 3 /h MR 5 m 3 /h-nál, Q átlagos = Q névleges ± 1 % MR > 5 mm 3 /h-nál, Az MR HP működési nyomástartománya: 15-6 Pa. FELSZERELÉS Kör keresztmetszetű légcsatornába kell illeszteni egy leágazó ág elejénél vagy a vége közelében, rácstól idomtól minimum 3D távolságra, A beszerelés iránya feltüntetve, Vízszintes vagy függőleges csőszakaszba is szerelhető. MR normál (5-2 Pa) VÁLASZTÉK MÉRETEK - TÖMEG Ø névleges csőméret A E Ø N F Ø B D Ø C A D E F Tömeg (g) Ø Lw* (Csomag) db (A) MR m 3 /h MR MR MR MR ** MR ** MR ** MR ** MR ** MR ** MR ** MR ** MR ** MR ** MR ** MR ** MR Lw*: Hangnyomásszint 1 Pa-nál vagy ** 5 Pa-nál Mennyiségszabályozók Katalógus

22 MR normál (5-2 Pa) Mennyiségszabályozók Mennyiségszabályozók VÁLASZTÉK Ø Lw* (csomag) db (A) MR m 3 /h ** MR ** MR ** MR ** MR ** MR ** MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR MR Lw*: Hangnyomásszint 1 Pa-nál vagy ** 5 Pa-nál 2 Katalógus 28-29

23 MR HP nagyobb nyomástartományhoz (15-6 Pa) VÁLASZTÉK Ø (MR m 3 /h) (Csomag) 125 MR 11 HP MR 15 HP MR 2 HP MR 24 HP MR 29 HP MR 21 HP MR 26 HP MR 31 HP MR 38 HP MR 45 HP MR 21 HP MR 26 HP MR 31 HP MR 38 HP MR 45 HP MR 35 HP MR 44 HP MR 53 HP MR 62 HP MR 7 HP MR 55 HP MR 6 HP MR 8 HP MR 95 HP MR 11 HP Szerelőnyílás MR-hez Mennyiségszabályozók Mennyiségszabályozók Lehetővé teszi az MR kiszerelését karbantartásnál. Használata szennyezett levegő elszívása esetén javasolt. VÁLASZTÉK Szerelőnyílás Ø 1 mm Szerelőnyílás Ø 125 mm Szerelőnyílás Ø 15 mm Szerelőnyílás Ø 16 mm Szerelőnyílás Ø 2 mm SONOFLEX hangcsillapított flexibilis cső FELSZERELÉS Az MR és a rács, vagy a csatlakozódoboz közé szereljen legalább 3 csőátmérőnyi hangcsillapított flexibilis légcsatornát. (Bővebben lásd a Légrácsok és légcsatornák katalógus 124.oldalán) VÁLASZTÉK Ø 1 SONOFLEX hangcsillapított flexibilis cső SONOFLEX hangcsillapított flexibilis cső SONOFLEX hangcsillapított flexibilis cső SONOFLEX hangcsillapított flexibilis cső SONOFLEX hangcsillapított flexibilis cső SONOFLEX hangcsillapított flexibilis cső Katalógus

24 MRR Állítható állandó mennyiség szabályozó Mennyiségszabályozók Állandó légmennyiség szabályozó szellőző- vagy klímarendszerekbe, amely lehetővé teszi a beállítás megváltoztatását 2, 3 vagy 4 lépcsőben a beépítés után is (minimum 3 m 3 /h - maximum 15 m 3 /h) Működési nyomástartomány: 5-2 Pa, Befúvásnál és elszívásnál is használható, Működési hőmérséklet tartomány: -1 C / +6 C. A teljes ház és állító szerkezet M1 tűzállósági osztályú műanyagból készül, Szilikon szabályozó membrán, Beállítókaron a légmennyiségek bejelölve, Csatlakozóméret Ø 125 mm (kiegészítővel Ø 16 mm), Kiegészítő: Ø 125/16 mm szűkítő M1 tűzállóságú műanyag habból 16 mm-es csőre csatlakoztatáshoz. VÁLASZTÉK Az állítókarra jelölt légmennyiségek tájékoztató jellegűek. A megfelelő MRR szabályozó kiválasztása a jelleggörbék alapján végezhető el. MRR 4-8 m 3 /h MRR m 3 /h MRR m 3 /h MRR m 3 /h KIEGÉSZÍTŐ Szűkítő, M1műanyag Ø 125/ MÉRETEK JELLEGGÖRBÉK /52 12 m 3/h 9 m 3/h m 3/h 15 m 3/h 8 6 m 3/h 6 6 m 3/h 4 4 m 3/h 3 m 3/h 2 3 m 3/h Katalógus 28-29

25 Motorosan nyitható mennyiségszabályozó RMA Ø 125 mm Elszíváshoz vagy befúváshoz, Két térfogatáramra kapcsolható (szabályozott/max.), Elektromos vezérlés, Működési hőmérséklet: C / + 5 C. A teljes ház és állító szerkezet M1 tűzállósági osztályú műanyagból készül, Szilikon szabályozó membrán, A maximális térfogatáramra thermoelem nyitja, Nyomástartomány 5-2 Pa. Csatlakozóméret Ø 125 mm. Max térfogatáram nem szabályozott, Max térfogatáram szabályozható egy MR sorbakapcsolásával. FIGYELEM: Az RMA mennyiségszabályozót nem szabad 12 óránál tovább folyamatosan nyitva tartani (max. állásban)! Használjon időkapcsolót a bekötéséhez. Tovább nyitvatartható változatokért érdeklődjön. FELSZERELÉS Két körkeresztmetszetű cső közé illeszthető, A légáramlás iránya a házon fel van tüntetve. VÁLASZTÉK Ø 125 RMA Ø m 3 /h 23 V RMA Ø m 3 /h 23 V RMA Ø m 3 /h 23 V RMA Ø m 3 /h 23 V RMA Ø m 3 /h 23 V RMA Ø m 3 /h 23 V RMA Ø m 3 /h 23 V RMA Ø m 3 /h 23 V RMA Ø m 3 /h 23 V RMA Ø m 3 /h V RMA Ø m 3 /h 12/24 V RMA Ø m 3 /h 12/24 V RMA Ø m 3 /h 12/24 V RMA Ø m 3 /h 12/24 V RMA Ø m 3 /h 12/24 V RMA Ø m 3 /h 12/24 V KIEGÉSZÍTŐK Időkapcsoló 1 H Időkapcsoló 2 H MÉRETEK ELEKTROMOS Tápfeszültség Frekvencia Teljesítmény Védelem 23 VAC 5-6 Hz 6 W 2 A V AC DC 5-6 Hz 3 W 2 A JELLEGGÖRBÉK NF-X szabvány szerint mérve. Nyitott (max.) állapot Minimum térfogatáram Mennyiségszabályozók Katalógus

26 Motorosan nyitható mennyiségszabályozó RMA Ø 2 mm VÁLASZTÉK OPCIÓKKAL MÉRETEK Mennyiségszabályozók RMA Ø 2-nál több térfogatáram választható: minimum/szabályozott térfogatáramok: vagy 25 m 3 /h. FIGYELEM: Az RMA mennyiségszabályozót nem szabad 12 óránál tovább folyamatosan nyitva tartani (max. állásban)! Használjon időkapcsolót a bekötéséhez. Tovább nyitvatartható változatokért érdeklődjön. Max. térfogatáram nem szabályozott, Max. térfogatáram szabályozható egy MR sorbakapcsolásával VÁLASZTÉK opciókkal RMA Ø V RMA Ø 2-23 V KIEGÉSZÍTŐK Időkapcsoló 1 H Időkapcsoló 2 H Szűkítő RMA/RPM Ø / Ø Katalógus 28-29

27 EAT légbevezető - SAT túlnyomáskibocsátó EAT-SAT EAT SAT Minősítés CETIAT N vizsgálat Előnyei 25 m 3 /h térfogatáram 2 Pa-nál. Külső zajok jó hangcsillapítása befelé, Belső zajok jó hangcsillapítása kifelé, Szabadon megválasztható a csatlakozó szellőzőrács. Központi elszívású helsyiségekhez légcsatornázható légbevezető (EAT) és befúvásos szellőzőrendszernél túlnyomáskibicsátó (SAT), Osztálytermekbe, előadótermekbe, többcélú helyiségekbe, tornatermekbe, kultúrházakba stb. Az EAT és SAT egy légcsatornázható passzív hangcsillapító ház és egy visszacsapó szelepes légbevezető/kiengedő készülék egybeépítve, ami önszabályozó központi elszívásos vagy befúvásos rendszerekben biztosítja a levegő be- vagy kiáramlását a szellőztetett helyiségeknél. MÉRETEK ou vagy EAT-SAT EAT Alkalmazása központi elszívásos szellőzőrendszerben, Az EAT légbevezető biztosítja az elszívott levegő utánpótlását a szellőztetett helyiségben (légmennyiség kb m 3 /h/fő), Nagy térfogatáram (kb. 1 hagyományos légbevezetőt helyettesít), A külső zajok bejutását a hangcsillapítók csökkentik hatásosan, Segítségével az akusztikai előírások betarthatók. SAT Alkalmazása központi befúvásos szellőzőrendszerben Az SAT túlnyomáskibocsátó kiengedi a szennyezett elhasználódott levegőt a szellőzőrácsok és légcsatornák által a homlokzaton vagy a tető fölött, A ventilátorral befújt frisslevegő szűrhető és fűthető igény szerint, A belső zajok kijutását a hangcsillapító elemek hatásosan csökentik (pl. koncert esetén). VÁLASZTÉK EAT légbevezető 25m 3 /h 13mm SAT túlnyomáskibocsátó 25m 3 /h mm EAT légbevezető 25m 3 /h 15mm SAT túlnyomáskibocsátó 25m 3 /h mm KIEGÉSZÍTŐK Kompatibilis külső rácsok (példa) AWA F4 Szerelőkeret AG Kompatibilis beltéri rácsok (példa) SF 74 R TP F16 acél anemosztát AT 842 F16 alumínium anemosztát AF 74 alumínium anemosztát RT csatlakozódoboz MŰSZAKI ADATOK Felépítés: Horganyzott acél ház, melaminból készült visszacsapó szelep és hangcsillapítók HANGCSILLAPÍTÁS 4 3 Komplett beépítés: EAT/SAT, kültéri rács, normál vagy hangcsillapított légcsatorna beltéri rács vagy befúvó anemosztát. Dnew (Ctr) dbben Dnew (C) db-ben EAT/SAT 13 mm EAT/SAT 13 mm + 2 m Sonoflex cső EAT/SAT 15 mm EAT/SAT 15 mm + 2 m Sonoflex cső EAT SAT P (Pa) Ellenállásgörbe Katalógus

28 Dobozos ventilátorok és légkezelők VEKITA + VEKITA + Dobozos csatornaventilátorok Levegő befúvására vagy elszívására, Kisebb közületi alkalmazásokhoz: üzletekbe, irodákba, Fordulatszám szabályozható. FELSZERELÉS Vízszintesen / függőlegesen, Álmennyezetbe / padlástérbe / gépészeti helyiségbe. Beltérre / kültérre. Horganyzott acél ház két kör csonkkal az átellenes oldalakon, többcsonkos változatok a 3-45-es méretekből (multi), Kétsebességű motorok, melyek szabályozható fordulatszámúak a nagyobb sebességen a VEKITA + 7 méretig, Direkt hajtású járókerék, Elektromos bekötés a házon kívül elhelyezve, Hangcsillapított változatok 25 mm vastag M1 tűzállóságú hangcsillapítással. MEGJEGYZÉS: a különlegesen csendes üzem érdekében javasolt fordulatszámszabályozó beépítése. VÁLASZTÉK NEM HANGCSILLAPÍTOTT VEKITA VEKITA + 3 multi VEKITA VEKITA + 45 multi VEKITA VEKITA VEKITA HANGCSILLAPÍTOTT VEKITA + 45 hangcsillapított VEKITA + 45 multi hangcsill VEKITA + 7 hangcsillapított VEKITA+ 2 hangcsillapított VEKITA+ 3 hangcsillapított FORDULATSZÁMSZABÁLYOZÓK* Fordulatszámszabályozó 1,5 A Fordulatszámszabályozó 3, A Fordulatszámszabályozó 5, A Fordulatszámszabályozó trafó, 1f 1,5 A Fordulatszámszabályozó trafó, 1f 3,5 A Fordulatszámszabályozó trafó, 1f 5, A *Fordulatszámszabályozó részletek a oldalon. VEKITA + 45 MULTI hangcsillapított MÉRETEK - TÖMEG H R E P Ø N Ø N P Ø N Ø N H C Ø N D H P R E Ø N Típus H P C D E Ø N R Tömeg Ø N1 (Kg) VEKITA VEKITA multi VEKITA ,5 VEKITA+ 45 multi x ,5 VEKITA ,5 VEKITA VEKITA FLEXIBILIS CSATLAKOZÓK MÉRETEI, M TŰZÁLLÓSÁG Típus Szívócsonk Ø Kifúvócsonk Ø VEKITA VEKITA+ 3 multi 4 x VEKITA VEKITA+ 45 multi 4 X X VEKITA VEKITA VEKITA ELEKTROMOS Egyfázisú, külső forgórészes aszinkron motor: 23 V / 5-6 Hz, thermikus motorvédelemmel. B szigetelési osztályú. Típus 3 Multi 45 Multi R C Ø N Ø N D H Járókerék Ø N1 Ø N1 P Ø N R Pólusszám Ø N C D Ø N1 Ø N1 Max. teljesítmény (W) Előnyei Könnyen beépíthető, Beltérre / kültérre, Hangcsillapított változat opció, Kétfordulatú szabályozható motorok, Többcsonkos változat VEKITA + 45-ig (multi), Alacsony magasság: VEKITA + 3. Szükséges motorvédem (A) VEKITA+ 3 hátrahajló ,3 VEKITA+ 45 előre hajló ,63 VEKITA+ 7 előre hajló ,1 VEKITA+ 2 előre hajló , VEKITA+ 3 előre hajló , C Ø N D Újdonság 26 Katalógus 28-29

29 Dobozos csatornaventilátorok VEKITA + ELEKTROMOS KIEGÉSZÍTŐK (lásd még oldal) Nyomáskapcsoló, állítható Szervízkapcsoló 1 seb, 1 fázis -,9 kw Motorvédő kapcsoló,63-1, A Motorvédő kapcsoló 2,5-4 A Motorvédő kapcsoló 4-6,3 A Thermokontakt csatlakozó készlet 23 V P (Pa) KIEGÉSZÍTŐK Flexibilis csatlakozó készlet M Ø Flexibilis csatlakozó készlet M Ø Flexibilis csatlakozó készlet M Ø Flexibilis csatlakozó készlet M Ø Flexibilis csatlakozó készlet M Ø Rezgéscsillapító gumibak készlet (4 db) Esővédő csővég ráccsal Ø Esővédő csővég ráccsal Ø Esővédő csővég ráccsal Ø Esővédő csővég ráccsal Ø LÉGTECHNIKAI ÉS ZAJ ADATOK Jellegörbék az ISO 581 szabvány szerint. A két jelleggörbe a kis illetve nagy fordulatszámhoz tartozik a VEKITA + 3, 45 és 7 esetén, a VEKITA + 2 és 3-nél pedig a fordulatszámszabályozóval beállítható minimális illetve maximális sebességhez. A fekete számok a nem hangcsillapított változat zaj adatai, a kék számok a hangcsillapított ventillátoroké, Lp (db (A) ) = Hangnyomásszint a háztól 4 m-re légcsatornázott csonkokkal Lp (db (A) ) = Lesugárzott hangteljesítmény a szívó oldali légcsatornában P (Pa) = Statikus nyomás P (W) = Elektromos teljesítmény Vekita+ 3 Vekita+ 45 P (Pa) Dobozos ventilátorok és légkezelők P (W) 3 P (W) Katalógus

30 Dobozos ventilátorok és légkezelők VEKITA + Dobozos csatornaventilátorok LÉGTECHNIKAI ÉS ZAJ ADATOK Jellegörbék az ISO 581 szabvány szerint. A két jelleggörbe a kis illetve nagy fordulatszámhoz tartozik a VEKITA + 3, 45 és 7 esetén, a VEKITA + 2 és 3-nél pedig a fordulats zámszabályozóval beállítható minimális illetve maximális sebességhez. A fekete számok a nem hangcsillapított változat zaj adatai, a kék számok a hangcsillapított ventillátoroké, Lp (db (A) ) = Hangnyomásszint a háztól 4 m-re légcsatornázott csonkokkal Lp (db (A) ) = Lesugárzott hangteljesítmény a szívó oldali légcsatornában P (Pa) = Statikus nyomás P (W) = Elektromos teljesítmény Vekita+ 7 Vekita+ 2 P (Pa) P (Pa) P (W) 15 1 P (W) Vekita P (Pa) P (W) Katalógus 28-29

31 Dobozos csatornaventilátorok VIK - Csatornaventilátor opcionális szűrővel Előnyei Beépített szűrő opció befúváshoz, 1-12 m 3 /h térfogatáram, Sínes rögzítésű ventilátorbelső, Állítható áttételű ékszíjas hajtás. Elszívás / befúvás 12 m 3 /h térfogatáramig, Közepes és nagyobb közületi alkalmazásokhoz, hővisszanyerős társasházszellőztetéshez, Állítható munkapont. FELSZERELÉS Beltérre / kültérre, Új építéshez / felújításhoz. Horganyzott acél ház két kör csonkkal az átellenes oldalakon, Rezgéscsillapítóra rögzített sínre szerelt ventilátorbelső és motor, előre hajló lapátozás Fordulatszám és munkapont beállítási lehetőség az állítható áttéttelű ékszíjhajtás által. Sínes szűrőház opcionális G4 vagy F5 szűrőhöz. MEGJEGYZÉS: a frisslevegő fűtéséhez a kalorifereket lásd a oldalon. VÁLASZTÉK normál 1 SEBESSÉGES, SZERVÍZKAPCSOLÓVAL VIK 4-1 seb VIK 5-1 seb VIK 7-1 seb VIK 85-1 seb SEBESSÉGES, SZERVÍZKAPCSOLÓVAL VIK 4-2 seb VIK 5-2 seb VIK 7-2 seb VIK 85-2 seb VÁLASZTÉK OPCIÓKKAL VENTILÁTORHÁZAK ÉS BELSŐK VIK 1 Ventilátorház MV 41 seb. ventilátor belső OPT286 MV 42 seb. ventilátor belső OPT287 MV 51 seb. ventilátor belső OPT288 MV 52 seb. ventilátor belső OPT289 VIK 2 Ventilátorház MV 71 seb. ventilátor belső OPT2811 MV 72 seb. ventilátor belső OPT2812 MV 851 seb. ventilátor belső OPT2813 MV 852 seb. ventilátor belső OPT2814 VIK 3 Ventilátorház MV 12 1 seb. ventilátor belső OPT28742 MV 12 2 seb. ventilátor belső OPT28741 OPCIÓK Szűrő G4 VIK 1 OPT2815 Szűrő G4 VIK 2 és 3 OPT2818 Szűrő F5 VIK 1 OPT2816 Szűrő F5 VIK 2 és 3 OPT2819 Hangcsillapított ház VIK 1 OPT28749 Hangcsillapított ház VIK 2 és 3 OPT28748 MÉRETEK - TÖMEG L E H Típus L P H E P1 H1 E1 Ø N Tömeg (Kg) VIK VIK VIK VIK VIK ELEKTROMOS - Háromfázisú aszinkron motor IP 55, F osztály, 23/4 V - 5/6 Hz, - A tekercsekbe automatikusan visszaálló megszakító hőmérsékletérzékelő thermokontakt van beépítve, ami a motorvédelemhez csatlakoztatható, - A thermokontakt (TPO) bekötéséhez használja a csatlakozókészletet és a motorvédő kapcsolókat a oldalon, - A kétsebességes ventilátorok elektromos kiegészítőit lásd a oldalon. Típus Névleges teljesítmény (kw) Pólusszám P1 P E1 H1 Max. teljesítmény (W) Szükséges motorvédelem (A) VIK 4-1 seb. 1, ,7 VIK 5-1 seb. 1, ,5 VIK 7-1 seb. 1, VIK 85-1 seb VIK 12-1 seb ,7 VIK 4-2 seb. 1,1 /,18 4/8 15 2,8 / 1, VIK 5-2 seb. 1,5 /,25 4/8 26 4,5 / 1,7 VIK 7-2 seb. 2,2 /,37 4/8 35 5,5 / 2,2 VIK 85-2 seb. 3, /,55 4/ / 3, VIK 12-2 seb. 4, /,75 4/8 62 1,7 / 3,7 Dobozos ventilátorok és légkezelők Katalógus
