1 Klíma- és Légtechnikai Szakmai Nap 2018 Szellőztető megoldások EC technikával Budapest, Lurdy Ház Kovács István okl. gépészmérnök 1

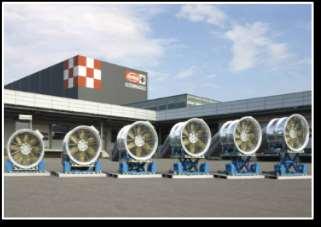

2 Helios 60 éve légtechnika 2

3 Rendeletek és piac Energiatakarékosság Ecodesign/ERP 2020-ra : 20%-kal több megújuló energia használat 20%-kal kevesebb primer energia felhasználás 20%-kal kevesebb CO2 kibocsátás Felhasználói igény Globális piacok Költséghatékony üzemeltetés minden szegmensben 3

4 Szigorodó követelmények ipari szellőztetés 4

5 Szigorodó követelmények ipari szellőztetés A hővisszanyerő egységeknek (kivéve a közvetítőközeges hővisszanyerők), legalább 73%-os hővisszanyerési hatásfokkal kell rendelkezni. A közvetítőközeges hővisszanyerők minimális hővisszanyerési hatásfokának el kell érnie a 68%-ot. Az ErP2018 előírásoknak megfelelően számított SFPint (a ventilátor egységek fajlagos teljesítménytényezője) értékének kisebbnek kell lennie, mint az SFPint.limit (a ventilátor egységek megengedett fajlagos teljesítménytényezője) értéknek. 5

6 Szigorodó követelmények lakossági szellőztetés ERP adatlap 6

7 EC hajtású ventilátorok (2011) 7

8 EC motor felépítése, működése Állandó mágnes Kommutáló elektronika Motor vasmag és tekercsek 8

9 EC vs AC EC előnyök 9

10 Helios EC ventilátor portfolió 10

11 EC ventilátor vezérlők Minden vezérlő minden EC ventilátorhoz alkalmazható! 11

12 EC ventilátorok EC ventilátorok a lakás szellőztetésben 12

13 Lakásszellőztetés 13

14 Az új ELS ventilátor EC hajtással 14

15 Az új ELS EC 60 m3\h légszállítás (2) ELS ELS EC 18W 6W!!! 15

16 Többlakásos épületek strangos szellőztetése Új! Új! 16

17 EC ventilátorok - lakásszellőztetés KWL EC 45 egyedi helyiséges regenerációs szellőztetés

18 EC ventilátorok - lakásszellőztetés 18

19 KWL EC 45 regenerációs helyiségszellőztetés Többlakásos épületek egyedi szellőztetése 19

20 KWL EC 45 regenerációs helyiségszellőztetés 20

21 EC ventilátorok többlakásos épületekben KWL EC 60 egyedi helyiséges rekuperációs szellőztetés

22 EC ventilátorok - felújítások Többlakásos épületek központi szellőztetése Integrált nyomásszabályozós EC hajtású tetőventilátor Változtatható térfogatáramú elszívó elemek 22

23 Egyedi és központi ventilátorok közös üzeme 23

24 Egyedi és központi ventilátorok közös üzeme Egyedi kisventilátorok Nyomásszabályozott, rásegítő ventilátorok 24

25 Központi hővisszanyeréses szellőztetés - EC A múlt !!! Hővisszanyerős szellőztető készülékek EC technológiával 25

26 Központi hővisszanyeréses szellőztetés - EC A jelen Hővisszanyerős készülékek EC technológiával m3/h 26

27 Központi hővisszanyeréses szellőztetés - EC A jövő... 27

28 EC ventilátorok EC ventilátorok az ipari-, kereskedelmi szellőztetésben 28

29 EC ventilátorok előnyei hátrányai Előnyök: - fogyasztás - méret - hőtűrés - vezérlés - védelmi mechanizmusok Hátrányok: - korlátozott teljesítmény - ESD érzékenység - ár 29

30 EC ventilátorok Általános alkalmazás 30

31 EC motoros ventilátorok jelleggörbéje 31

32 EC motoros ventilátorok és vezérlések 32

33 EC motoros ventilátorok együttes vezérlése + Fokozatmentes szabályozás teljesítményszabályozó nélkül + + A ventilátorok közösen vezérelhetők A ventilátorok 10V-os kimenete korlátozott áramerősségű, 10V külső tápegységgel korlátlan

34 EC ventilátorok - alkalmazási példa Nagykonyhai elszívások - Hosszú üzemidők -> jelentős megtakarítást lehet realizálni - Változó intenzitás -> pontosan követhető - Több elszívó ernyő -> egyszerű gyengeáramú logika - Jobb hőmérséklet tűrés MegaBox MBD EC GigaBox EC T120 34

35 EC ventilátorok Nagykonyhai elszívás + légpótlás - Közösen vezérlehető EC ventilátorokkal 35

36 EC ventilátorok összehangolt elszívás/befúvás Technológiai elszívás (meleglevegő) 36

37 Ismeretlen gyártmány követése - nincs teljesítményarányos kimenet - nincs teljesítmény kapcsolási kimenet - nem bontható (garancia) - különleges vezérlés (touch, rádiós, stb) 37

38 Konyhai légpótlás - lakáskonyha Esővédő rács Visszacsapó Szűrőbox Nyomáskapcsoló Hangcsillapító Ventilátor Hangcsillapító Fűtőelem + szab. Hőm. érzékelő Áramlásőr Nyomásérzékelő Fordulatszám szab. Befúvó pontok 38

39 39
