1 US1_US4_EC_Kat_HU :49 Oldal 1 A szellőzés jövője Copyright : Helios Ventilatoren, VS-Schwenningen és Kamleithner Budapest Kft., Budapest H-1214 Budapest, II. Rákóczi Ferenc út 189. Tel.: Fax.: iroda@helios.hu web: Műszaki változtatás joga fenntartva / Kiadványszám: 2012/02 V E N T I L Á TO RO K

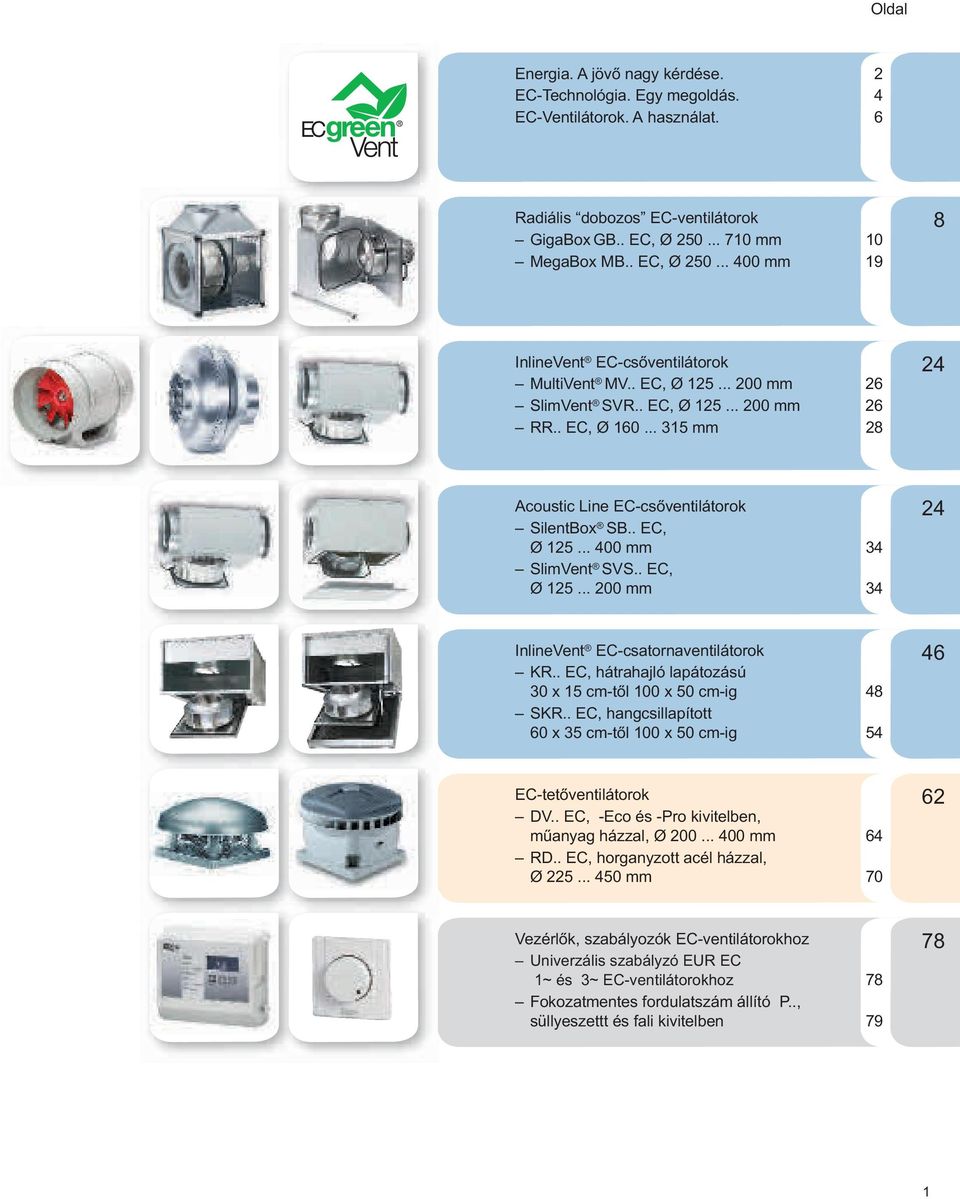

2 Oldal Energia. A jövő nagy kérdése. 2 EC-Technológia. Egy megoldás. 4 EC-Ventilátorok. A használat. 6 Radiális dobozos EC-ventilátorok GigaBox GB.. EC, Ø mm 10 MegaBox MB.. EC, Ø mm 19 8 InlineVent EC-csőventilátorok MultiVent MV.. EC, Ø mm 26 SlimVent SVR.. EC, Ø mm 26 RR.. EC, Ø mm Acoustic Line EC-csőventilátorok SilentBox SB.. EC, Ø mm 34 SlimVent SVS.. EC, Ø mm InlineVent EC-csatornaventilátorok KR.. EC, hátrahajló lapátozású 30 x 15 cm-től 100 x 50 cm-ig 48 SKR.. EC, hangcsillapított 60 x 35 cm-től 100 x 50 cm-ig EC-tetőventilátorok DV.. EC, -Eco és -Pro kivitelben, műanyag házzal, Ø mm 64 RD.. EC, horganyzott acél házzal, Ø mm Vezérlők, szabályozók EC-ventilátorokhoz Univerzális szabályzó EUR EC 1~ és 3~ EC-ventilátorokhoz 78 Fokozatmentes fordulatszám állító P.., süllyeszettt és fali kivitelben
3 2

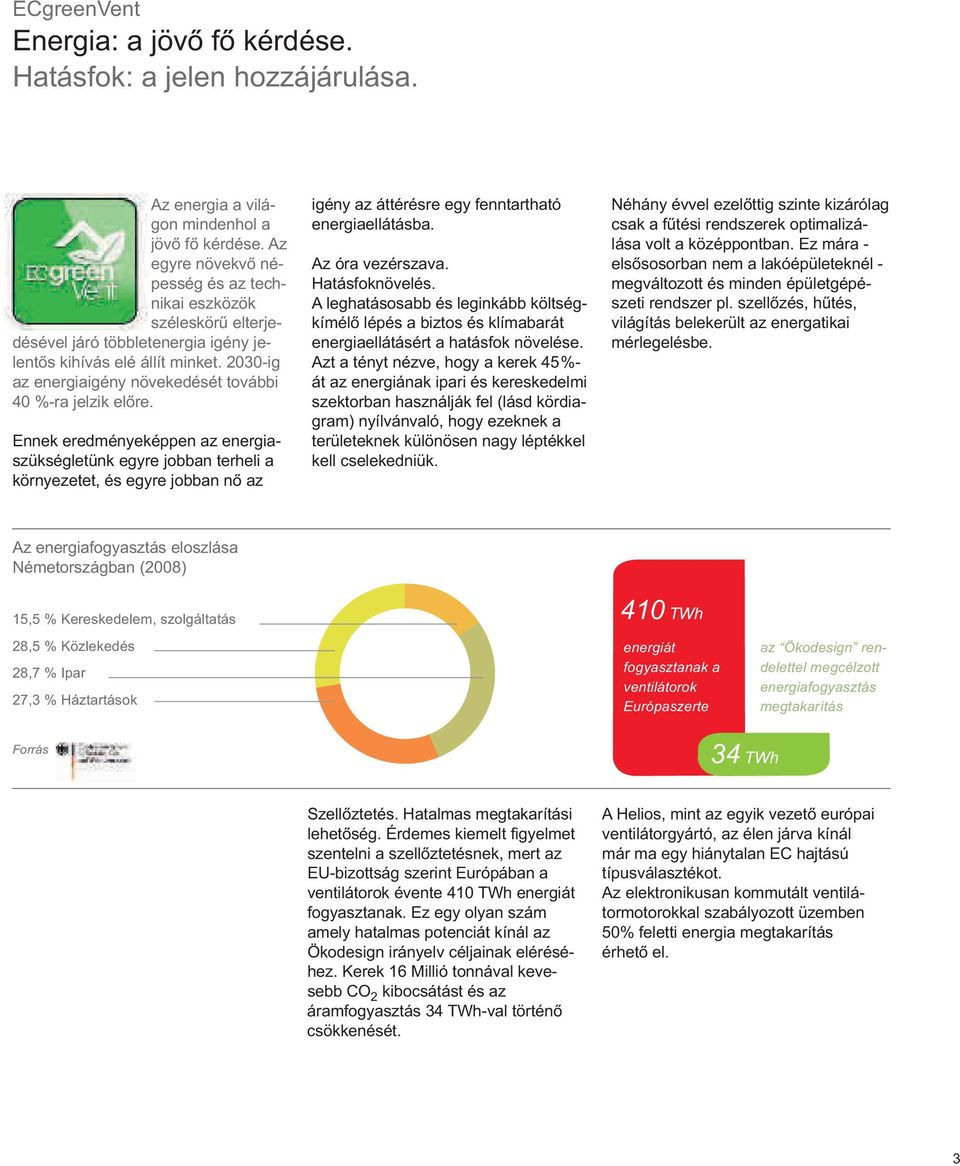

4 ECgreenVent Energia: a jövő fő kérdése. Hatásfok: a jelen hozzájárulása. Az energia a világon mindenhol a jövő fő kérdése. Az egyre növekvő népesség és az technikai eszközök széleskörű elterjedésével járó többletenergia igény jelentős kihívás elé állít minket ig az energiaigény növekedését további 40 %-ra jelzik előre. Ennek eredményeképpen az energiaszükségletünk egyre jobban terheli a környezetet, és egyre jobban nő az igény az áttérésre egy fenntartható energiaellátásba. Az óra vezérszava. Hatásfoknövelés. A leghatásosabb és leginkább költségkímélő lépés a biztos és klímabarát energiaellátásért a hatásfok növelése. Azt a tényt nézve, hogy a kerek 45%- át az energiának ipari és kereskedelmi szektorban használják fel (lásd kördiagram) nyílvánvaló, hogy ezeknek a területeknek különösen nagy léptékkel kell cselekedniük. Néhány évvel ezelőttig szinte kizárólag csak a fűtési rendszerek optimalizálása volt a középpontban. Ez mára - elsősosorban nem a lakóépületeknél - megváltozott és minden épületgépészeti rendszer pl. szellőzés, hűtés, világítás belekerült az energatikai mérlegelésbe. Az energiafogyasztás eloszlása Németországban (2008) 15,5 % Kereskedelem, szolgáltatás 28,5 % Közlekedés 28,7 % Ipar 27,3 % Háztartások 410 TWh energiát fogyasztanak a ventilátorok Európaszerte az Ökodesign rendelettel megcélzott energiafogyasztás megtakarítás Forrás 34 TWh Szellőztetés. Hatalmas megtakarítási lehetőség. Érdemes kiemelt figyelmet szentelni a szellőztetésnek, mert az EU-bizottság szerint Európában a ventilátorok évente 410 TWh energiát fogyasztanak. Ez egy olyan szám amely hatalmas potenciát kínál az Ökodesign irányelv céljainak eléréséhez. Kerek 16 Millió tonnával kevesebb CO 2 kibocsátást és az áramfogyasztás 34 TWh-val történő csökkenését. A Helios, mint az egyik vezető európai ventilátorgyártó, az élen járva kínál már ma egy hiánytalan EC hajtású típusválasztékot. Az elektronikusan kommutált ventilátormotorokkal szabályozott üzemben 50% feletti energia megtakarítás érhető el. 3

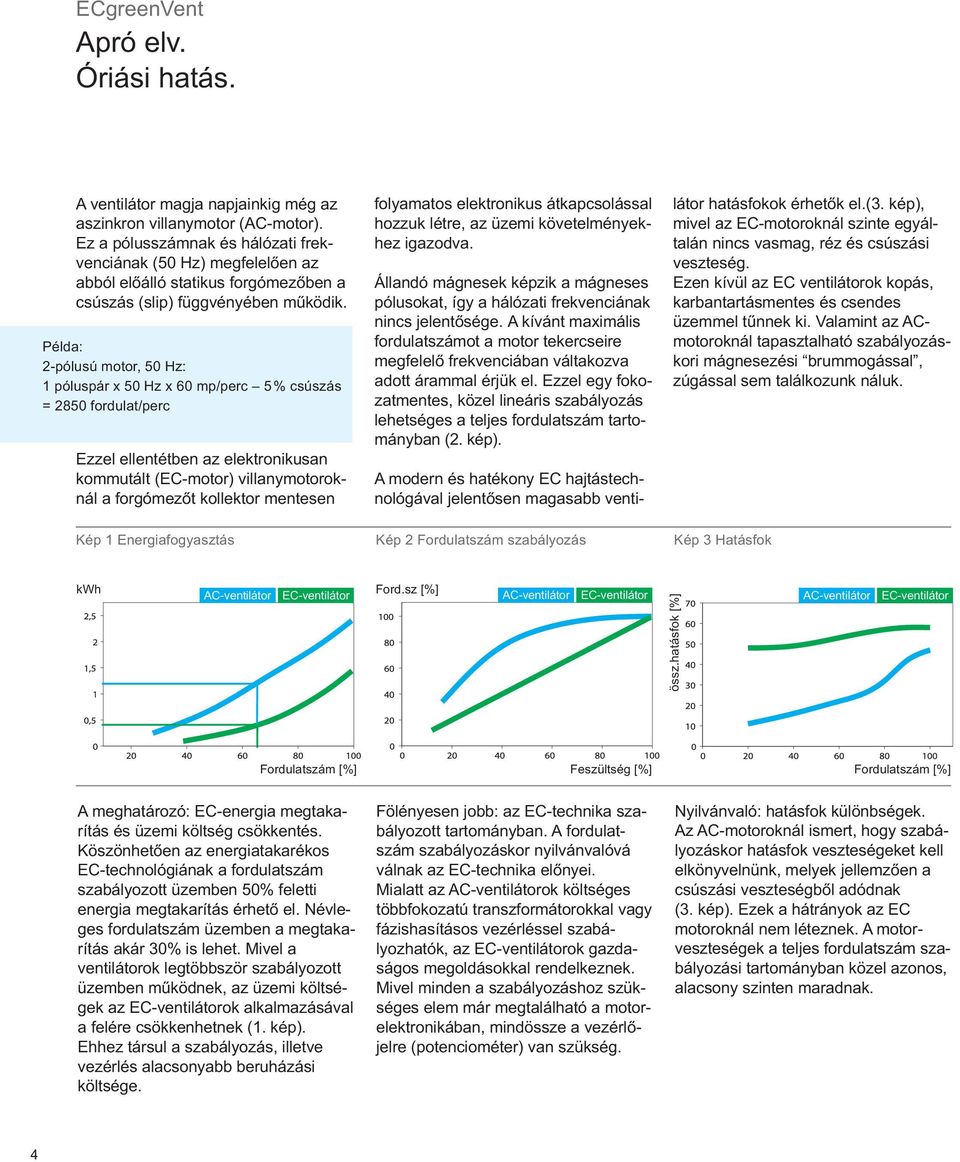

5 ECgreenVent Apró elv. Óriási hatás. A ventilátor magja napjainkig még az aszinkron villanymotor (AC-motor). Ez a pólusszámnak és hálózati frekvenciának (50 Hz) megfelelően az abból előálló statikus forgómezőben a csúszás (slip) függvényében működik. Példa: 2-pólusú motor, 50 Hz: 1 póluspár x 50 Hz x 60 mp/perc 5% csúszás = 2850 fordulat/perc Ezzel ellentétben az elektronikusan kommutált (EC-motor) villanymotoroknál a forgómezőt kollektor mentesen Kép 1 Energiafogyasztás folyamatos elektronikus átkapcsolással hozzuk létre, az üzemi követelményekhez igazodva. Állandó mágnesek képzik a mágneses pólusokat, így a hálózati frekvenciának nincs jelentősége. A kívánt maximális fordulatszámot a motor tekercseire megfelelő frekvenciában váltakozva adott árammal érjük el. Ezzel egy fokozatmentes, közel lineáris szabályozás lehetséges a teljes fordulatszám tartományban (2. kép). Kép 2 Fordulatszám szabályozás A modern és hatékony EC hajtástechnológával jelentősen magasabb ventilátor hatásfokok érhetők el.(3. kép), mivel az EC-motoroknál szinte egyáltalán nincs vasmag, réz és csúszási veszteség. Ezen kívül az EC ventilátorok kopás, karbantartásmentes és csendes üzemmel tűnnek ki. Valamint az ACmotoroknál tapasztalható szabályozáskori mágnesezési brummogással, zúgással sem találkozunk náluk. Kép 3 Hatásfok kwh Ford.sz [%] AC-ventilátor EC-ventilátor AC-ventilátor EC-ventilátor AC-ventilátor EC-ventilátor össz.hatásfok [%] Fordulatszám [%] Feszültség [%] Fordulatszám [%] A meghatározó: EC-energia megtakarítás és üzemi költség csökkentés. Köszönhetően az energiatakarékos EC-technológiának a fordulatszám szabályozott üzemben 50% feletti energia megtakarítás érhető el. Névleges fordulatszám üzemben a megtakarítás akár 30% is lehet. Mivel a ventilátorok legtöbbször szabályozott üzemben működnek, az üzemi költségek az EC-ventilátorok alkalmazásával a felére csökkenhetnek (1. kép). Ehhez társul a szabályozás, illetve vezérlés alacsonyabb beruházási költsége. Fölényesen jobb: az EC-technika szabályozott tartományban. A fordulatszám szabályozáskor nyilvánvalóvá válnak az EC-technika előnyei. Mialatt az AC-ventilátorok költséges többfokozatú transzformátorokkal vagy fázishasításos vezérléssel szabályozhatók, az EC-ventilátorok gazdaságos megoldásokkal rendelkeznek. Mivel minden a szabályozáshoz szükséges elem már megtalálható a motorelektronikában, mindössze a vezérlőjelre (potenciométer) van szükség. Nyilvánvaló: hatásfok különbségek. Az AC-motoroknál ismert, hogy szabályozáskor hatásfok veszteségeket kell elkönyvelnünk, melyek jellemzően a csúszási veszteségből adódnak (3. kép). Ezek a hátrányok az EC motoroknál nem léteznek. A motorveszteségek a teljes fordulatszám szabályozási tartományban közel azonos, alacsony szinten maradnak. 4

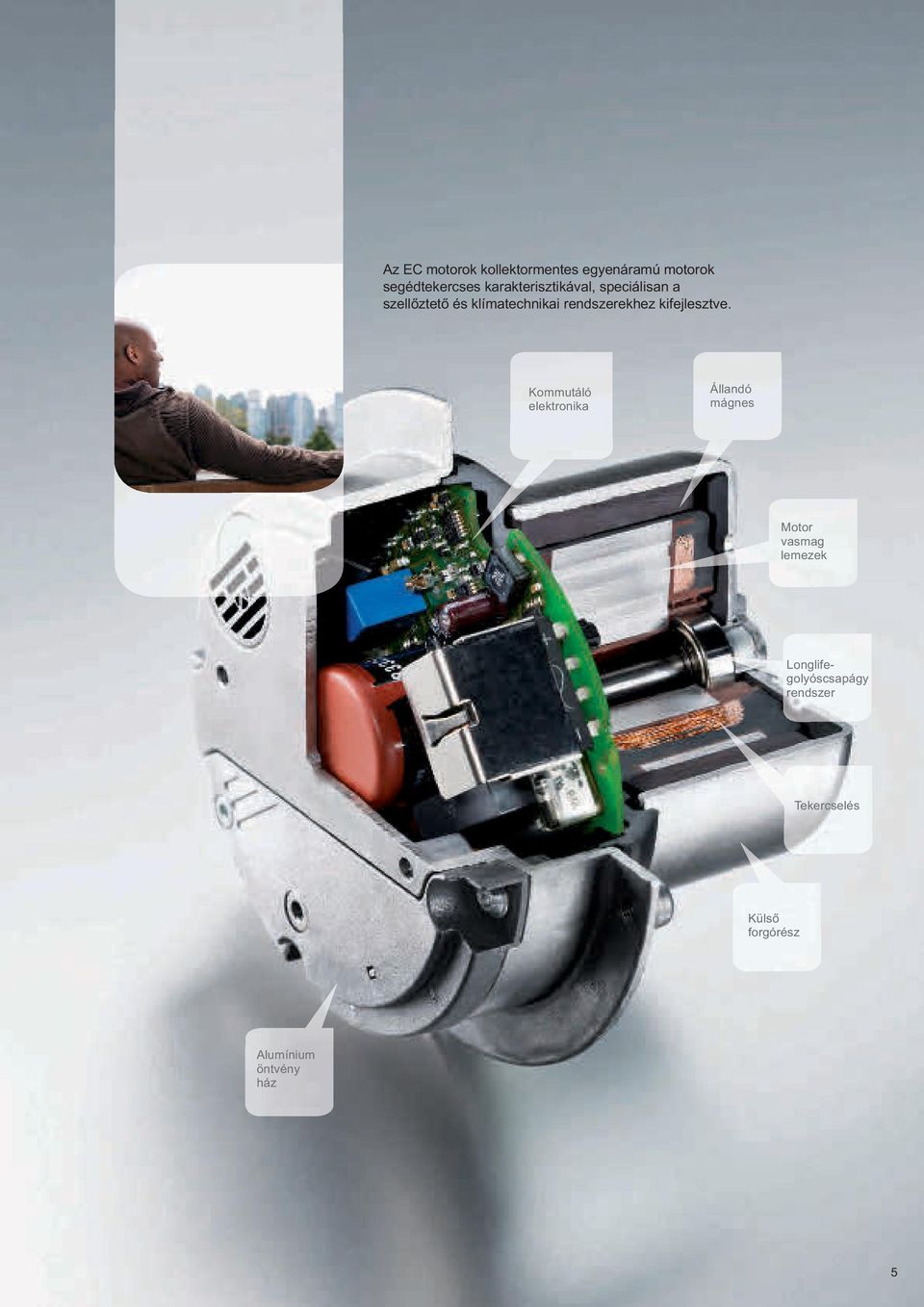

6 Az EC motorok kollektormentes egyenáramú motorok segédtekercses karakterisztikával, speciálisan a szellőztető és klímatechnikai rendszerekhez kifejlesztve. Kommutáló elektronika Állandó mágnes Motor vasmag lemezek Longlifegolyóscsapágy rendszer Tekercselés Külső forgórész Alumínium öntvény ház 5

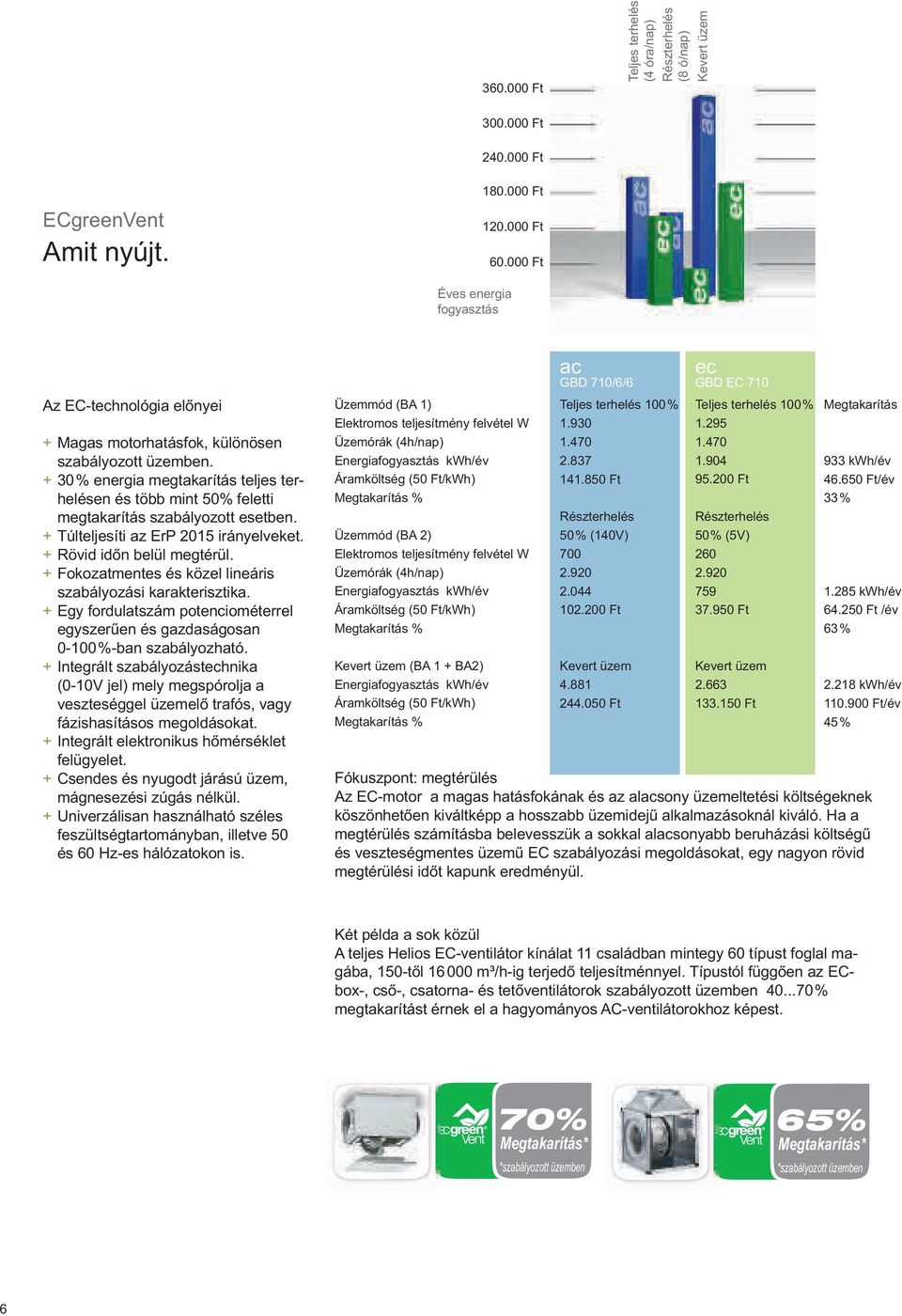

7 Ft Teljes terhelés (4 óra/nap) Részterhelés (8 ó/nap) Kevert üzem Ft Ft ECgreenVent Amit nyújt Ft Ft Ft Éves energia fogyasztás Az EC-technológia előnyei + Magas motorhatásfok, különösen szabályozott üzemben. + 30% energia megtakarítás teljes terhelésen és több mint 50% feletti megtakarítás szabályozott esetben. + Túlteljesíti az ErP 2015 irányelveket. + Rövid időn belül megtérül. + Fokozatmentes és közel lineáris szabályozási karakterisztika. + Egy fordulatszám potenciométerrel egyszerűen és gazdaságosan 0-100%-ban szabályozható. + Integrált szabályozástechnika (0-10V jel) mely megspórolja a veszteséggel üzemelő trafós, vagy fázishasításos megoldásokat. + Integrált elektronikus hőmérséklet felügyelet. + Csendes és nyugodt járású üzem, mágnesezési zúgás nélkül. + Univerzálisan használható széles feszültségtartományban, illetve 50 és 60 Hz-es hálózatokon is. Üzemmód (BA 1) Elektromos teljesítmény W Üzemórák (4h/nap) Energiafogyasztás kwh/év Áramköltség (50 Ft/kWh) Megtakarítás % Üzemmód (BA 2) Elektromos teljesítmény W Üzemórák (4h/nap) Energiafogyasztás kwh/év Áramköltség (50 Ft/kWh) Megtakarítás % Kevert üzem (BA 1 + BA2) Energiafogyasztás kwh/év Áramköltség (50 Ft/kWh) Megtakarítás % ac GBD 710/6/6 Teljes terhelés 100% Ft Részterhelés 50% (140V) Ft Kevert üzem Ft GBD EC 710 Teljes terhelés 100% Megtakarítás kwh/év Ft Ft/év 33% Részterhelés 50% (5V) kwh/év Ft Ft /év 63% Kevert üzem Ft kwh/év Ft/év 45% Fókuszpont: megtérülés Az EC-motor a magas hatásfokának és az alacsony üzemeltetési költségeknek köszönhetően kiváltképp a hosszabb üzemidejű alkalmazásoknál kiváló. Ha a megtérülés számításba belevesszük a sokkal alacsonyabb beruházási költségű és veszteségmentes üzemű EC szabályozási megoldásokat, egy nagyon rövid megtérülési időt kapunk eredményül. ec Két példa a sok közül A teljes Helios EC-ventilátor kínálat 11 családban mintegy 60 típust foglal magába, 150-től m³/h-ig terjedő teljesítménnyel. Típustól függően az ECbox-, cső-, csatorna- és tetőventilátorok szabályozott üzemben % megtakarítást érnek el a hagyományos AC-ventilátorokhoz képest. 70% Megtakarítás* *szabályozott üzemben 65% Megtakarítás* *szabályozott üzemben 6
8 ECgreenVent Költségoptimalizálás és tartósság a főnök asztalán. A ventilátorok és vezérlő berendezések bekerülési és üzemeltetési költségeit már most hegyes ceruzával kell számolni. A szemfüles vállalkozások már felismerték az innovatív EC-technológiában rejlő megtakarítási lehetőségeket. A magasabb hatásfokú üzem miatt rövidebb idő alatt bejönnek a beruházási költségek. Az energiafelhasználás tartósan csökken, és ezzel aktívan hozzájárul a környezetvédelemhez. Az EC technológia flexibilis vezérlése jó illeszkedik az egyre jobban elterjedő épületautomatizálási hálózatokhoz. 7

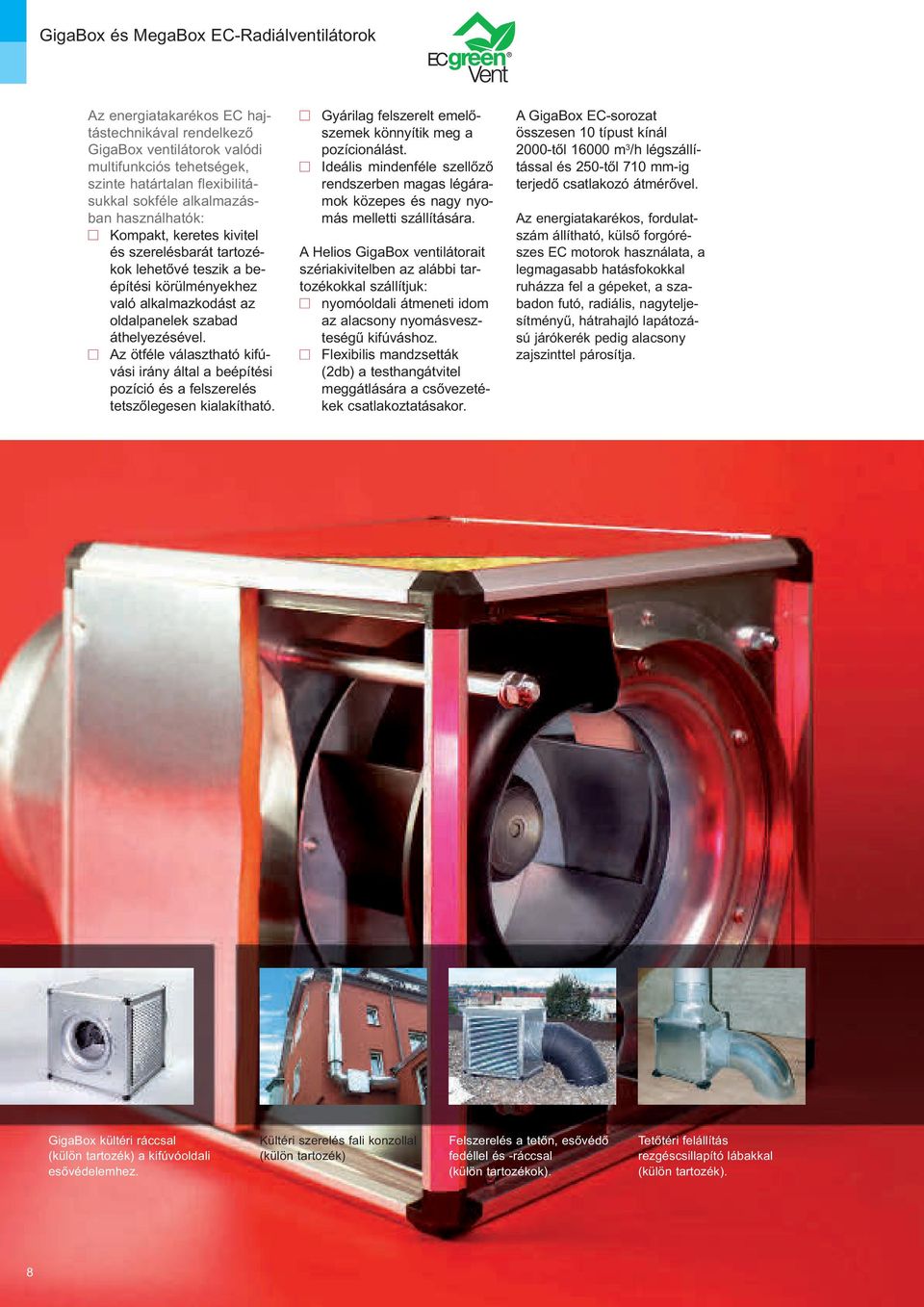

9 GigaBox és MegaBox EC-Radiálventilátorok Az energiatakarékos EC hajtástechnikával rendelkező GigaBox ventilátorok valódi multifunkciós tehetségek, szinte határtalan flexibilitásukkal sokféle alkalmazásban használhatók: Kompakt, keretes kivitel és szerelésbarát tartozékok lehetővé teszik a beépítési körülményekhez való alkalmazkodást az oldalpanelek szabad áthelyezésével. Az ötféle választható kifúvási irány által a beépítési pozíció és a felszerelés tetszőlegesen kialakítható. Gyárilag felszerelt emelőszemek könnyítik meg a pozícionálást. Ideális mindenféle szellőző rendszerben magas légáramok közepes és nagy nyomás melletti szállítására. A Helios GigaBox ventilátorait szériakivitelben az alábbi tartozékokkal szállítjuk: nyomóoldali átmeneti idom az alacsony nyomásveszteségű kifúváshoz. Flexibilis mandzsetták (2db) a testhangátvitel meggátlására a csővezetékek csatlakoztatásakor. A GigaBox EC-sorozat összesen 10 típust kínál 2000-től m 3 /h légszállítással és 250-től 710 mm-ig terjedő csatlakozó átmérővel. Az energiatakarékos, fordulatszám állítható, külső forgórészes EC motorok használata, a legmagasabb hatásfokokkal ruházza fel a gépeket, a szabadon futó, radiális, nagyteljesítményű, hátrahajló lapátozású járókerék pedig alacsony zajszinttel párosítja. GigaBox kültéri ráccsal (külön tartozék) a kifúvóoldali esővédelemhez. Kültéri szerelés fali konzollal (külön tartozék) Felszerelés a tetőn, esővédő fedéllel és -ráccsal (külön tartozékok). Tetőtéri felállítás rezgéscsillapító lábakkal (külön tartozék). 8

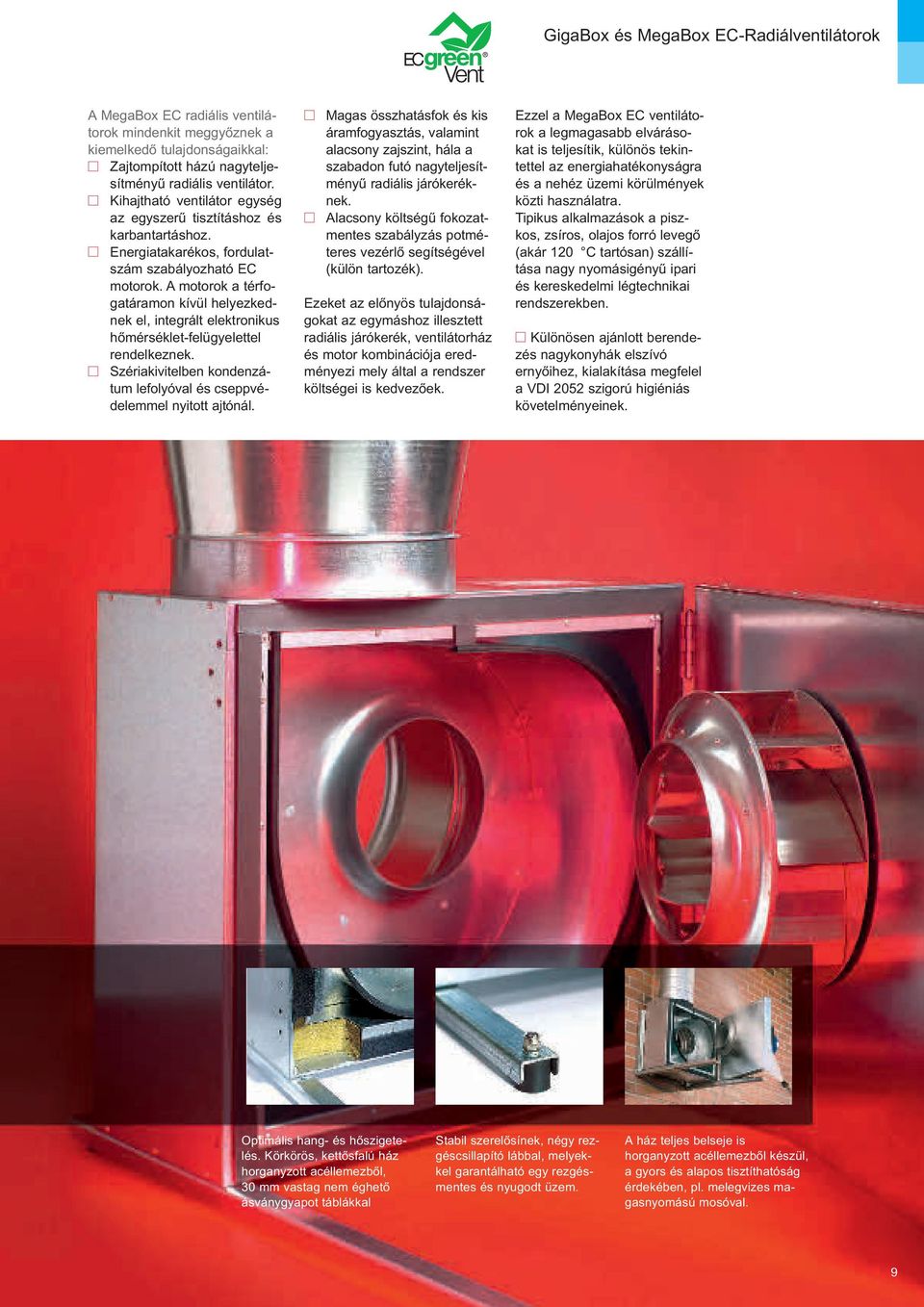

10 GigaBox és MegaBox EC-Radiálventilátorok A MegaBox EC radiális ventilátorok mindenkit meggyőznek a kiemelkedő tulajdonságaikkal: Zajtompított házú nagyteljesítményű radiális ventilátor. Kihajtható ventilátor egység az egyszerű tisztításhoz és karbantartáshoz. Energiatakarékos, fordulatszám szabályozható EC motorok. A motorok a térfogatáramon kívül helyezkednek el, integrált elektronikus hőmérséklet-felügyelettel rendelkeznek. Szériakivitelben kondenzátum lefolyóval és cseppvédelemmel nyitott ajtónál. Magas összhatásfok és kis áramfogyasztás, valamint alacsony zajszint, hála a szabadon futó nagyteljesítményű radiális járókeréknek. Alacsony költségű fokozatmentes szabályzás potméteres vezérlő segítségével (külön tartozék). Ezeket az előnyös tulajdonságokat az egymáshoz illesztett radiális járókerék, ventilátorház és motor kombinációja eredményezi mely által a rendszer költségei is kedvezőek. Ezzel a MegaBox EC ventilátorok a legmagasabb elvárásokat is teljesítik, különös tekintettel az energiahatékonyságra és a nehéz üzemi körülmények közti használatra. Tipikus alkalmazások a piszkos, zsíros, olajos forró levegő (akár 120 C tartósan) szállítása nagy nyomásigényű ipari és kereskedelmi légtechnikai rendszerekben. Különösen ajánlott berendezés nagykonyhák elszívó ernyőihez, kialakítása megfelel a VDI 2052 szigorú higiéniás követelményeinek. Optimális hang- és hőszigetelés. Körkörös, kettősfalú ház horganyzott acéllemezből, 30 mm vastag nem éghető ásványgyapot táblákkal Stabil szerelősínek, négy rezgéscsillapító lábbal, melyekkel garantálható egy rezgésmentes és nyugodt üzem. A ház teljes belseje is horganyzott acéllemezből készül, a gyors és alapos tisztíthatóság érdekében, pl. melegvizes magasnyomású mosóval. 9
11 ø 250 mm GigaBox EC-Radiálventilátorok GB EC Tetszőleges beépítési pozíció, öt lehetséges kifúvási irány. GBW EC 250 Frekvencia Hz Össz k 2k 4k 8k LWA lesugárzott db(a) LWA szívóoldali db(a) LWA nyomóoldali db(a) A Axiális A A R R Axiális Radiális Kétoldali 10 V 8 V R Radiális Kétoldali Szabad kifúvással Feszülts. V n min -1 P W I A Lp db(a) kw/m 3 /s , , , , , , , ,09 50% Megtakarítás* *szabályozott üzemben Méretek mm-ben Leírás Önhordó keretes konstrukció alumínium profilokból. Kettősfalú, 20 mm vastag oldalpanelek horganyzott acéllemezből, hangés hőszigetelő, nem éghető ásványgyapot töltettel. Szívóoldalon kör keresztmetszetű csonkkal és beszívókúppal az optimális hozzááramláshoz, valamint rugalmas csatlakozó mandzsettával. Nyomóoldalon áthelyezhető átmeneti idommal (négyszög/kör) az alacsony kifúvási nyomásveszteség érdekében, flexibilis mandzsettával a testhangátvitel megakadályozására csővezeték csatlakozatásánál. Egyszerű pozícionálás az integrált függesztőszem segítségével. Szabadonfutó radiális nagyteljesítményű járókerék alumíniumból, közvetlen meghajtással. Energiahatékony alacsony zajképződés mellett. Dinamikusan kiegyensúlyozott a motorral együtt, a kiegyensúlyozás jósága DIN ISO 1940 T.1 G 6.3. Meghajtás A legmagasabb hatásfokú, energiatakarékos, fordulatszám szabályozható, külső forgórészes EC motorral, védettsége IP 54. Golyóscsapágyazott, karbantartás és rádiózavar mentes. Szériakivitelben kivezetett kábellel és egy IP54-es csatlakozó dobozzal szerelt. Motorvédelem Beépített elektronikus hőmérséklet-felügyelettel a motornak és az elektronikának egyaránt. Teljesítményszabályozás Fokozatmentes fordulatszám szabályozás potenciométeres vezérlővel vagy univerzális szabályozó készülékkel (lásd táblázat). Példaképpen egy-egy fordulat a jelleggörbében megtalálható. Szerelés Tetszőleges pozíció és flexibilis felszerelés öt lehetséges kifúvási irány segítségével. Falra szereléshez külön tartozékként rendelhető fali konzol. A szabadban is felállítható az esővédő fedél és rács segítségével (külön tartozékok). Zaj A jelleggörbék feletti táblázatban spektrumsávonként és összesen is megadjuk: a házról lesugárzott hangteljesítményszinteket, a szívóoldali hangteljesítményt, a nyomóoldali hangteljesítmény szintet. A típustáblázatban ezen túl megtalálható a lesugárzott zaj hangnyomásszintje 4 méterre (szabadtéri). Tartozékok (külön rendelendő) Rezgéscsillapító lábak beltéri felállításnál. 1 készlet = 4 db. SDD-U Rend.sz Fali konzol GB-WK 250 Rend.sz Esővédő rács a kifúvó oldalra. GB-WSG 250 Rend.sz Esővédő fedél, a szabadban való védett felállításhoz. GB-WSD 250 Rend.sz Kondenzátum tálca lefolyócsatlakozással. GB-KW 250 Rend.sz Tartozékok részletesen oldal Univerzális szabályozó, fordulatszám állító 78 Típus Rend.sz. Csatl. Ø Légszállítás (max). Névl. fordulatszám Hangnyomás lesugárzott Teljesítmény Áram Kapcsolási rajz mm V m 3 /h min -1 db(a) 4m kw A Nr. + C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Egyfázisú, 230 V, 50 Hz, EC-Motor, védelem IP 54 GBW EC ,17 1, ,0 EUR EC 1347 PU PA Tömeg Max. közeghőmérséklet Univerzálisszabályozó rendszer Fordulatszám állító süllyeszett falon kívül 10
12 GigaBox EC-radiálventilátorok ø 315 mm GB EC Tetszőleges beépítési pozíció, öt lehetséges kifúvási irány. GBW EC 315 LWA lesugárzott db(a) LWA szívóoldali db(a) LWA nyomóoldali db(a) A axiális A A Axiálil R Radiális Kétoldali R 10 V 8 V R radiális kétoldali Szabad kifúvással Feszülts. V n min -1 P W I A Lp db(a) kw/m 3 /s , , , , , , , ,07 55% Megtakarítás* *szabályozott üzemben Méretek mm-ben Leírás Önhordó keretes konstrukció alumínium profilokból. Kettősfalú, 20 mm vastag oldalpanelek horganyzott acéllemezből, hangés hőszigetelő, nem éghető ásványgyapot töltettel. Szívóoldalon kör keresztmetszetű csonkkal és beszívókúppal az optimális hozzááramláshoz, valamint rugalmas csatlakozó mandzsettával. Nyomóoldalon áthelyezhető átmeneti idommal (négyszög/kör) az alacsony kifúvási nyomásveszteség érdekében, flexibilis mandzsettával a testhangátvitel megakadályozására csővezeték csatlakozatásánál. Egyszerű pozícionálás az integrált függesztőszem segítségével. Szabadonfutó radiális nagyteljesítményű járókerék alumíniumból, közvetlen meghajtással. Energiahatékony alacsony zajképződés mellett. Dinamikusan kiegyensúlyozott a motorral együtt, a kiegyensúlyozás jósága DIN ISO 1940 T.1 G 6.3. Meghajtás A legmagasabb hatásfokú, energiatakarékos, fordulatszám szabályozható, külső forgórészes EC motorral, védettsége IP 54. Golyóscsapágyazott, karbantartás és rádiózavar mentes. Szériakivitelben kivezetett kábellel és egy IP54-es csatlakozó dobozzal szerelt. Motorvédelem Beépített elektronikus hőmérséklet-felügyelettel a motornak és az elektronikának egyaránt. Teljesítményszabályozás Fokozatmentes fordulatszám szabályozás potenciométeres vezérlővel vagy univerzális szabályozó készülékkel (lásd táblázat). Példaképpen egy-egy fordulat a jelleggörbében megtalálható. Szerelés Tetszőleges pozíció és flexibilis felszerelés öt lehetséges kifúvási irány segítségével. Falra szereléshez külön tartozékként rendelhető fali konzol. A szabadban is felállítható az esővédő fedél és rács segítségével (külön tartozékok). Zaj A jelleggörbék feletti táblázatban spektrumsávonként és összesen is megadjuk: a házról lesugárzott hangteljesítményszinteket, a szívóoldali hangteljesítményt, a nyomóoldali hangteljesítmény szintet. A típustáblázatban ezen túl megtalálható a lesugárzott zaj hangnyomásszintje 4 méterre (szabadtéri). Tartozékok (külön rendelendő) Rezgéscsillapító lábak beltéri felállításnál. 1 készlet = 4 db. SDD-U Rend.sz Fali konzol. GB-WK 315 Rend.sz Esővédő rács a kifúvó oldalra. GB-WSG 315 Rend.sz Esővédő fedél, a szabadban való védett felállításhoz. GB-WSD 315 Rend.sz Kondenzátum tálca lefolyócsatlakozással GB-KW 315 Rend.sz Tartozékok részletesen oldal Univerzális szabályozó, fordulatszám állító 78 Típus Rend.sz. Csatl. Ø Légszállítás (max). Névl. fordulatszám Hangnyomás lesugárzott Teljesítmény Áram Kapcsolási rajz mm V m 3 /h min -1 db(a) 4m kw A Nr. + C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Egyfázisú, 230 V, 50 Hz, EC-Motor, védelem IP 54 GBW EC ,20 1, ,0 EUR EC 1347 PU PA Tömeg Max. közeghőmérséklet Univerzálisszabályozó rendszer Fordulatszám állító süllyeszett falon kívül 11

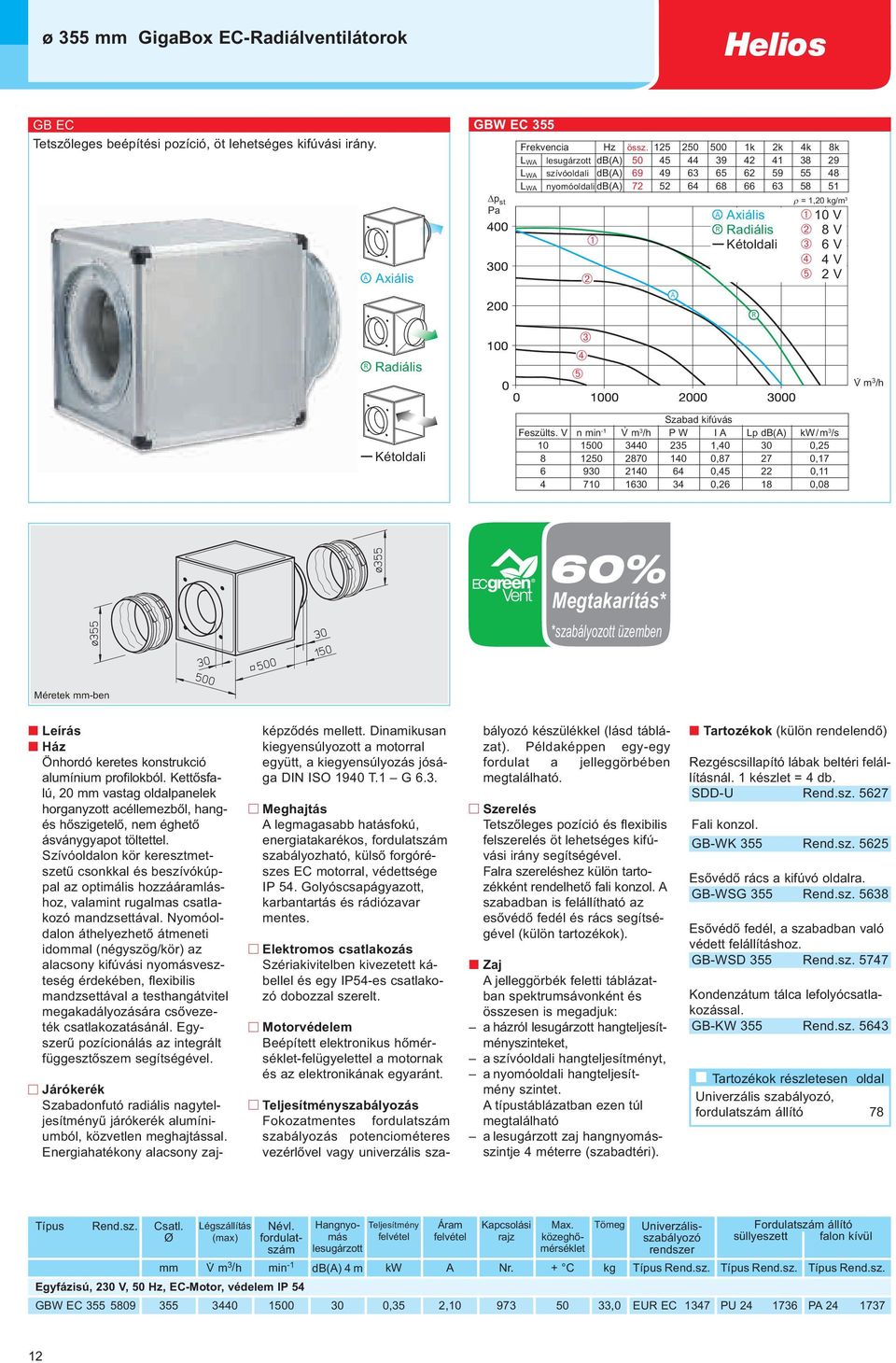

13 ø 355 mm GigaBox EC-Radiálventilátorok GB EC Tetszőleges beépítési pozíció, öt lehetséges kifúvási irány. GBW EC 355 LWA lesugárzott db(a) LWA szívóoldali db(a) LWA nyomóoldali db(a) A Axiális A A Axiális R Radiális Kétoldali 10 V 8 V R R Radiális Kétoldali Szabad kifúvás Feszülts. V n min -1 P W I A Lp db(a) kw/m 3 /s , , , , , , , ,08 60% Megtakarítás* *szabályozott üzemben Méretek mm-ben Leírás Önhordó keretes konstrukció alumínium profilokból. Kettősfalú, 20 mm vastag oldalpanelek horganyzott acéllemezből, hangés hőszigetelő, nem éghető ásványgyapot töltettel. Szívóoldalon kör keresztmetszetű csonkkal és beszívókúppal az optimális hozzááramláshoz, valamint rugalmas csatlakozó mandzsettával. Nyomóoldalon áthelyezhető átmeneti idommal (négyszög/kör) az alacsony kifúvási nyomásveszteség érdekében, flexibilis mandzsettával a testhangátvitel megakadályozására csővezeték csatlakozatásánál. Egyszerű pozícionálás az integrált függesztőszem segítségével. képződés mellett. Dinamikusan kiegyensúlyozott a motorral együtt, a kiegyensúlyozás jósága DIN ISO 1940 T.1 G 6.3. Meghajtás A legmagasabb hatásfokú, energiatakarékos, fordulatszám szabályozható, külső forgórészes EC motorral, védettsége IP 54. Golyóscsapágyazott, karbantartás és rádiózavar mentes. Szériakivitelben kivezetett kábellel és egy IP54-es csatlakozó dobozzal szerelt. Motorvédelem Beépített elektronikus hőmérséklet-felügyelettel a motornak és az elektronikának egyaránt. Teljesítményszabályozás Fokozatmentes fordulatszám szabályozás potenciométeres vezérlővel vagy univerzális sza- Szabadonfutó radiális nagyteljesítményű járókerék alumíniumból, közvetlen meghajtással. Energiahatékony alacsony zajbályozó készülékkel (lásd táblázat). Példaképpen egy-egy fordulat a jelleggörbében megtalálható. Szerelés Tetszőleges pozíció és flexibilis felszerelés öt lehetséges kifúvási irány segítségével. Falra szereléshez külön tartozékként rendelhető fali konzol. A szabadban is felállítható az esővédő fedél és rács segítségével (külön tartozékok). Zaj A jelleggörbék feletti táblázatban spektrumsávonként és összesen is megadjuk: a házról lesugárzott hangteljesítményszinteket, a szívóoldali hangteljesítményt, a nyomóoldali hangteljesítmény szintet. A típustáblázatban ezen túl megtalálható a lesugárzott zaj hangnyomásszintje 4 méterre (szabadtéri). Tartozékok (külön rendelendő) Rezgéscsillapító lábak beltéri felállításnál. 1 készlet = 4 db. SDD-U Rend.sz Fali konzol. GB-WK 355 Rend.sz Esővédő rács a kifúvó oldalra. GB-WSG 355 Rend.sz Esővédő fedél, a szabadban való védett felállításhoz. GB-WSD 355 Rend.sz Kondenzátum tálca lefolyócsatlakozással. GB-KW 355 Rend.sz Tartozékok részletesen oldal Univerzális szabályozó, fordulatszám állító 78 Típus Rend.sz. Csatl. Ø Légszállítás (max). Névl. fordulatszám Hangnyomás lesugárzott Teljesítmény Áram Kapcsolási rajz mm V m 3 /h min -1 db(a) 4m kw A Nr. + C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Egyfázisú, 230 V, 50 Hz, EC-Motor, védelem IP 54 GBW EC ,35 2, ,0 EUR EC 1347 PU PA Tömeg Max. közeghőmérséklet Univerzálisszabályozó rendszer Fordulatszám állító süllyeszett falon kívül 12
14 GigaBox EC-radiálventilátorok ø 400 mm GB EC Tetszőleges beépítési pozíció, öt lehetséges kifúvási irány. GBW EC 400 LWA lesugárzott db(a) LWA szívóoldali db(a) LWA nyomóoldali db(a) A Axiális A R A Axiális R Radiális Kétoldali 10 V 8 V R Radiális Kétoldali Szabad kifúvás Feszülts. V n min -1 P W I A Lp db(a) kw/m 3 /s , , , , , , , ,09 60% Megtakarítás* *szabályozott üzemben Méretek mm-ben Leírás Önhordó keretes konstrukció alumínium profilokból. Kettősfalú, 20 mm vastag oldalpanelek horganyzott acéllemezből, hangés hőszigetelő, nem éghető ásványgyapot töltettel. Szívóoldalon kör keresztmetszetű csonkkal és beszívókúppal az optimális hozzááramláshoz, valamint rugalmas csatlakozó mandzsettával. Nyomóoldalon áthelyezhető átmeneti idommal (négyszög/kör) az alacsony kifúvási nyomásveszteség érdekében, flexibilis mandzsettával a testhangátvitel megakadályozására csővezeték csatlakozatásánál. Egyszerű pozícionálás az integrált függesztőszem segítségével. képződés mellett. Dinamikusan kiegyensúlyozott a motorral együtt, a kiegyensúlyozás jósága DIN ISO 1940 T.1 G 6.3. Meghajtás A legmagasabb hatásfokú, energiatakarékos, fordulatszám szabályozható, külső forgórészes EC motorral, védettsége IP 54. Golyóscsapágyazott, karbantartás és rádiózavar mentes. Szériakivitelben kivezetett kábellel és egy IP54-es csatlakozó dobozzal szerelt. Motorvédelem Beépített elektronikus hőmérséklet-felügyelettel a motornak és az elektronikának egyaránt. Teljesítményszabályozás Fokozatmentes fordulatszám szabályozás potenciométeres vezérlővel vagy univerzális sza- Szabadonfutó radiális nagyteljesítményű járókerék alumíniumból, közvetlen meghajtással. Energiahatékony alacsony zajbályozó készülékkel (lásd táblázat). Példaképpen egy-egy fordulat a jelleggörbében megtalálható. Szerelés Tetszőleges pozíció és flexibilis felszerelés öt lehetséges kifúvási irány segítségével. Falra szereléshez külön tartozékként rendelhető fali konzol. A szabadban is felállítható az esővédő fedél és rács segítségével (külön tartozékok). Zaj A jelleggörbék feletti táblázatban spektrumsávonként és összesen is megadjuk: a házról lesugárzott hangteljesítményszinteket, a szívóoldali hangteljesítményt, a nyomóoldali hangteljesítmény szintet. A típustáblázatban ezen túl megtalálható a lesugárzott zaj hangnyomásszintje 4 méterre (szabadtéri). Tartozékok (külön rendelendő) Rezgéscsillapító lábak beltéri felállításnál. 1 készlet = 4 db. SDD-U Rend.sz Fali konzol. GB-WK 400 Rend.sz Esővédő rács a kifúvó oldalra. GB-WSG 400 Rend.sz Esővédő fedél, a szabadban való védett felállításhoz. GB-WSD 400 Rend.sz Kondenzátum tálca lefolyócsatlakozással. GB-KW 400 Rend.sz Tartozékok részletesen oldal Univerzális szabályozó, fordulatszám állító 78 Típus Rend.sz. Csatl. Ø Légszállítás (max). Névl. fordulatszám Hangnyomás lesugárzott Teljesítmény Áram Kapcsolási rajz mm V m 3 /h min -1 db(a) 4m kw A Nr. + C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Egyfázisú, 230 V, 50 Hz, EC-Motor, védelem IP 54 GBW EC ,62 3, ,0 EUR EC 1347 PU PA Tömeg Max. közeghőmérséklet Univerzálisszabályozó rendszer Fordulatszám állító süllyeszett falon kívül 13

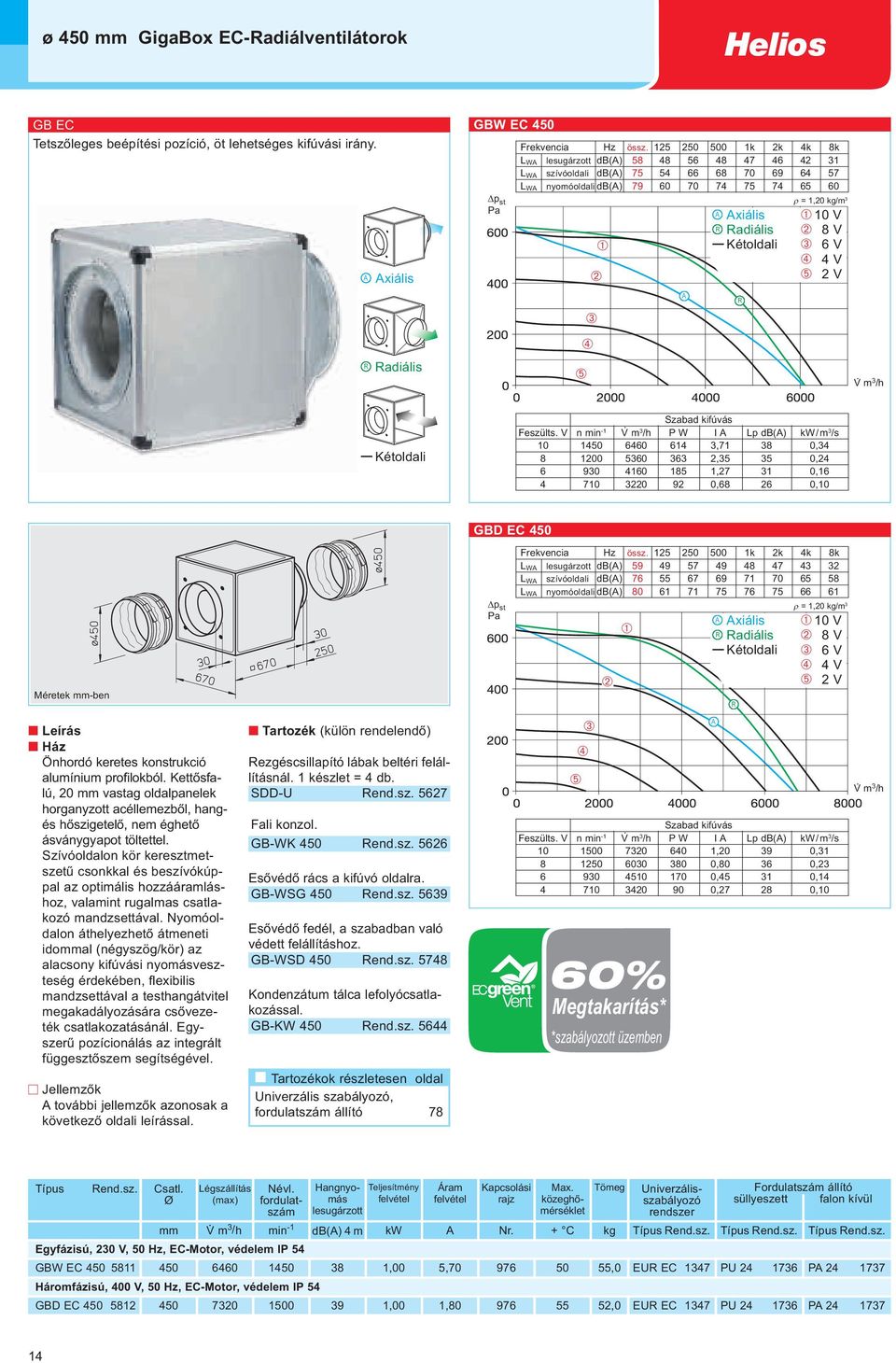

15 ø 450 mm GigaBox EC-Radiálventilátorok GB EC Tetszőleges beépítési pozíció, öt lehetséges kifúvási irány. GBW EC 450 LWA lesugárzott db(a) LWA szívóoldali db(a) LWA nyomóoldali db(a) A Axiális A Axiális R Radiális Kétoldali 10 V 8 V A R R Radiális Kétoldali Szabad kifúvás Feszülts. V n min -1 P W I A Lp db(a) kw/m 3 /s , , , , , , , ,10 GBD EC 450 LWA lesugárzott db(a) LWA szívóoldali db(a) LWA nyomóoldali db(a) Méretek mm-ben A Axiális R Radiális Kétoldali R 10 V 8 V Leírás Önhordó keretes konstrukció alumínium profilokból. Kettősfalú, 20 mm vastag oldalpanelek horganyzott acéllemezből, hangés hőszigetelő, nem éghető ásványgyapot töltettel. Szívóoldalon kör keresztmetszetű csonkkal és beszívókúppal az optimális hozzááramláshoz, valamint rugalmas csatlakozó mandzsettával. Nyomóoldalon áthelyezhető átmeneti idommal (négyszög/kör) az alacsony kifúvási nyomásveszteség érdekében, flexibilis mandzsettával a testhangátvitel megakadályozására csővezeték csatlakozatásánál. Egyszerű pozícionálás az integrált függesztőszem segítségével. Tartozék (külön rendelendő) Rezgéscsillapító lábak beltéri felállításnál. 1 készlet = 4 db. SDD-U Rend.sz Fali konzol. GB-WK 450 Rend.sz Esővédő rács a kifúvó oldalra. GB-WSG 450 Rend.sz Esővédő fedél, a szabadban való védett felállításhoz. GB-WSD 450 Rend.sz Kondenzátum tálca lefolyócsatlakozással. GB-KW 450 Rend.sz Szabad kifúvás Feszülts. V n min -1 P W I A Lp db(a) kw/m 3 /s , , , , , , , ,10 60% Megtakarítás* *szabályozott üzemben A Jellemzők A további jellemzők azonosak a következő oldali leírással. Tartozékok részletesen oldal Univerzális szabályozó, fordulatszám állító 78 Típus Rend.sz. Csatl. Ø mm Egyfázisú, 230 V, 50 Hz, EC-Motor, védelem IP 54 Légszállítás (max) Névl. fordulatszám Hangnyomás lesugárzott Teljesítmény Áram Kapcsolási rajz Max. közeghőmérséklet Tömeg. V m 3 /h min -1 db(a) 4m kw A Nr. + C kg Univerzálisszabályozó rendszer Típus Rend.sz. Fordulatszám állító süllyeszett falon kívül Típus Rend.sz. GBW EC ,00 5, ,0 EUR EC 1347 PU Háromfázisú, 400 V, 50 Hz, EC-Motor, védelem IP 54 Típus Rend.sz. PA GBD EC ,00 1, ,0 EUR EC 1347 PU PA
16 GigaBox EC-radiálventilátorok ø 500 mm GB EC Tetszőleges beépítési pozíció, öt lehetséges kifúvási irány. GBD EC 500 LWA lesugárzott db(a) LWA szívóoldali db(a) LWA nyomóoldali db(a) A Axiális A Axiális R Radiális Kétoldali R 10 V 8 V A R Radiális Kétoldali Szabad kifúvás Feszülts. V n min -1 P W I A Lp db(a) kw/m 3 /s , , , , , , , ,13 65% Megtakarítás* *szabályozott üzemben Méretek mm-ben Leírás Önhordó keretes konstrukció alumínium profilokból. Kettősfalú, 20 mm vastag oldalpanelek horganyzott acéllemezből, hangés hőszigetelő, nem éghető ásványgyapot töltettel. Szívóoldalon kör keresztmetszetű csonkkal és beszívókúppal az optimális hozzááramláshoz, valamint rugalmas csatlakozó mandzsettával. Nyomóoldalon áthelyezhető átmeneti idommal (négyszög/kör) az alacsony kifúvási nyomásveszteség érdekében, flexibilis mandzsettával a testhangátvitel megakadályozására csővezeték csatlakozatásánál. Egyszerű pozícionálás az integrált függesztőszem segítségével. képződés mellett. Dinamikusan kiegyensúlyozott a motorral együtt, a kiegyensúlyozás jósága DIN ISO 1940 T.1 G6.3. Meghajtás A legmagasabb hatásfokú, energiatakarékos, fordulatszám szabályozható, külső forgórészes EC motorral, védettsége IP 54. Golyóscsapágyazott, karbantartás és rádiózavar mentes. Szériakivitelben kivezetett kábellel és egy IP54-es csatlakozó dobozzal szerelt. Motorvédelem Beépített elektronikus hőmérséklet-felügyelettel a motornak és az elektronikának egyaránt. Teljesítményszabályozás Fokozatmentes fordulatszám szabályozás potenciométeres vezérlővel vagy univerzális sza- Szabadonfutó radiális nagyteljesítményű járókerék alumíniumból, közvetlen meghajtással. Energiahatékony alacsony zajbályozó készülékkel (lásd táblázat). Példaképpen egy-egy fordulat a jelleggörbében megtalálható. Szerelés Tetszőleges pozíció és flexibilis felszerelés öt lehetséges kifúvási irány segítségével. Falra szereléshez külön tartozékként rendelhető fali konzol. A szabadban is felállítható az esővédő fedél és rács segítségével (külön tartozékok). Zaj A jelleggörbék feletti táblázatban spektrumsávonként és összesen is megadjuk: a házról lesugárzott hangteljesítményszinteket, a szívóoldali hangteljesítményt, a nyomóoldali hangteljesítmény szintet. A típustáblázatban ezen túl megtalálható a lesugárzott zaj hangnyomásszintje 4 méterre (szabadtéri). Tartozékok (külön rendelendő) Rezgéscsillapító lábak beltéri felállításnál. 1 készlet = 4 db. SDD-U Rend.sz Fali konzol. GB-WK 500 Rend.sz Esővédő rács a kifúvó oldalra. GB-WSG EC500 Rend.sz Esővédő fedél, a szabadban való védett felállításhoz. GB-WSD EC500 Rend.sz Kondenzátum tálca lefolyócsatlakozással. GB-KW EC500 Rend.sz Tartozékok részletesen oldal Univerzális szabályozó, fordulatszám állító 78 Típus Rend.sz. Csatl. Ø Légszállítás (max). Névl. fordulatszám Hangnyomás lesugárzott Teljesítmény Áram Kapcsolási rajz mm V m 3 /h min -1 db(a) 4m kw A Nr. + C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Háromfázisú, 400 V, 50 Hz, EC-Motor, védelem IP 54 GBD EC ,95 3, ,0 EUR EC 1347 PU PA Tömeg Max. közeghőmérséklet Univerzálisszabályozó rendszer Fordulatszám állító süllyeszett falon kívül 15

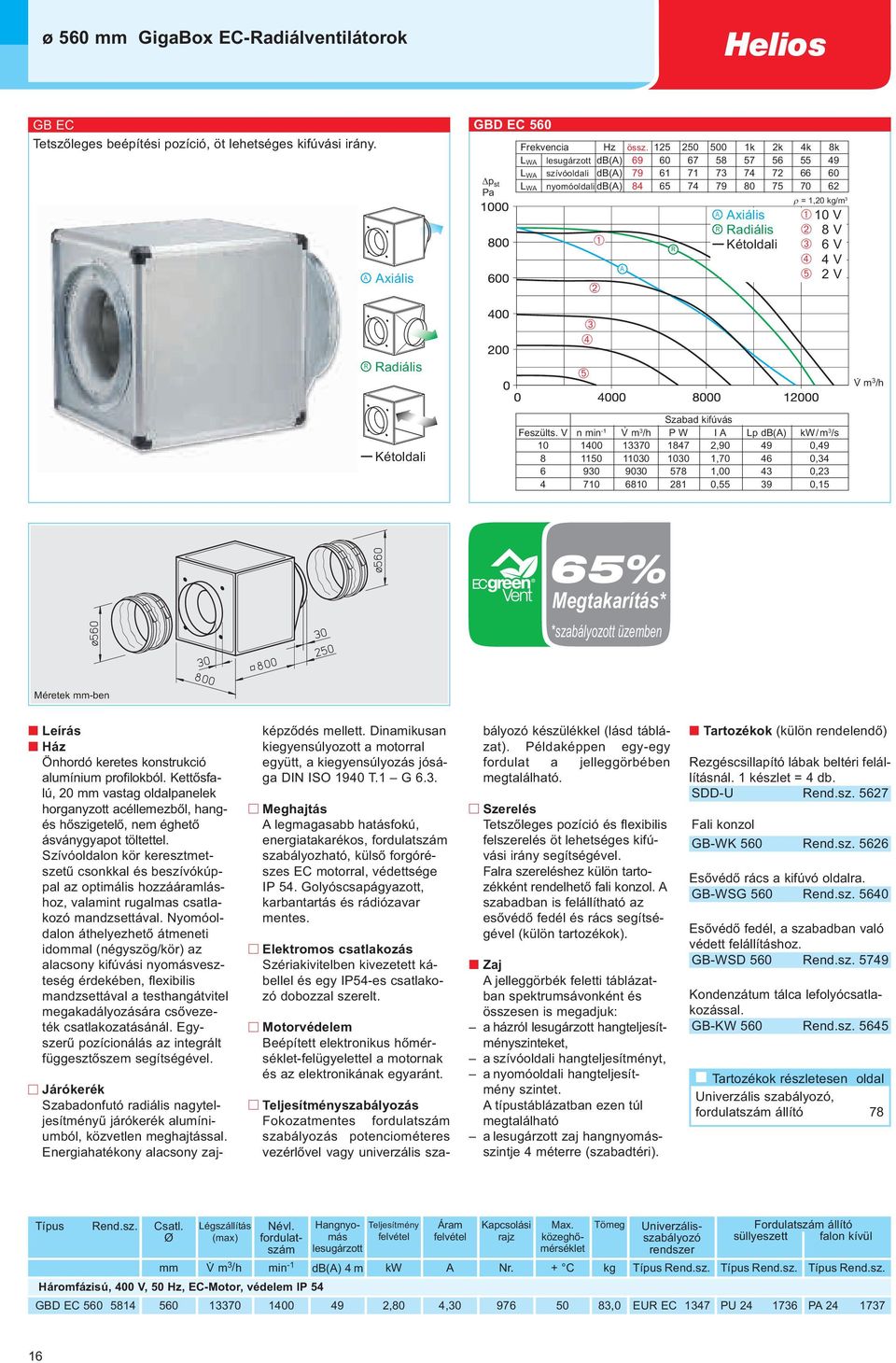

17 ø 560 mm GigaBox EC-Radiálventilátorok GB EC Tetszőleges beépítési pozíció, öt lehetséges kifúvási irány. A Axiális GBD EC 560 LWA lesugárzott db(a) LWA szívóoldali db(a) LWA nyomóoldali db(a) A R A Axiális R Radiális Kétoldali 10 V 8 V R Radiális Kétoldali Szabad kifúvás Feszülts. V n min -1 P W I A Lp db(a) kw/m 3 /s , , , , , , , ,15 65% Megtakarítás* *szabályozott üzemben Méretek mm-ben Leírás Önhordó keretes konstrukció alumínium profilokból. Kettősfalú, 20 mm vastag oldalpanelek horganyzott acéllemezből, hangés hőszigetelő, nem éghető ásványgyapot töltettel. Szívóoldalon kör keresztmetszetű csonkkal és beszívókúppal az optimális hozzááramláshoz, valamint rugalmas csatlakozó mandzsettával. Nyomóoldalon áthelyezhető átmeneti idommal (négyszög/kör) az alacsony kifúvási nyomásveszteség érdekében, flexibilis mandzsettával a testhangátvitel megakadályozására csővezeték csatlakozatásánál. Egyszerű pozícionálás az integrált függesztőszem segítségével. képződés mellett. Dinamikusan kiegyensúlyozott a motorral együtt, a kiegyensúlyozás jósága DIN ISO 1940 T.1 G 6.3. Meghajtás A legmagasabb hatásfokú, energiatakarékos, fordulatszám szabályozható, külső forgórészes EC motorral, védettsége IP 54. Golyóscsapágyazott, karbantartás és rádiózavar mentes. Szériakivitelben kivezetett kábellel és egy IP54-es csatlakozó dobozzal szerelt. Motorvédelem Beépített elektronikus hőmérséklet-felügyelettel a motornak és az elektronikának egyaránt. Teljesítményszabályozás Fokozatmentes fordulatszám szabályozás potenciométeres vezérlővel vagy univerzális sza- Szabadonfutó radiális nagyteljesítményű járókerék alumíniumból, közvetlen meghajtással. Energiahatékony alacsony zajbályozó készülékkel (lásd táblázat). Példaképpen egy-egy fordulat a jelleggörbében megtalálható. Szerelés Tetszőleges pozíció és flexibilis felszerelés öt lehetséges kifúvási irány segítségével. Falra szereléshez külön tartozékként rendelhető fali konzol. A szabadban is felállítható az esővédő fedél és rács segítségével (külön tartozékok). Zaj A jelleggörbék feletti táblázatban spektrumsávonként és összesen is megadjuk: a házról lesugárzott hangteljesítményszinteket, a szívóoldali hangteljesítményt, a nyomóoldali hangteljesítmény szintet. A típustáblázatban ezen túl megtalálható a lesugárzott zaj hangnyomásszintje 4 méterre (szabadtéri). Tartozékok (külön rendelendő) Rezgéscsillapító lábak beltéri felállításnál. 1 készlet = 4 db. SDD-U Rend.sz Fali konzol GB-WK 560 Rend.sz Esővédő rács a kifúvó oldalra. GB-WSG 560 Rend.sz Esővédő fedél, a szabadban való védett felállításhoz. GB-WSD 560 Rend.sz Kondenzátum tálca lefolyócsatlakozással. GB-KW 560 Rend.sz Tartozékok részletesen oldal Univerzális szabályozó, fordulatszám állító 78 Típus Rend.sz. Csatl. Ø Légszállítás (max). Névl. fordulatszám Hangnyomás lesugárzott Teljesítmény Áram Kapcsolási rajz mm V m 3 /h min -1 db(a) 4 m kw A Nr. + C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Háromfázisú, 400 V, 50 Hz, EC-Motor, védelem IP 54 GBD EC ,80 4, ,0 EUR EC 1347 PU PA Tömeg Max. közeghőmérséklet Univerzálisszabályozó rendszer Fordulatszám állító süllyeszett falon kívül 16

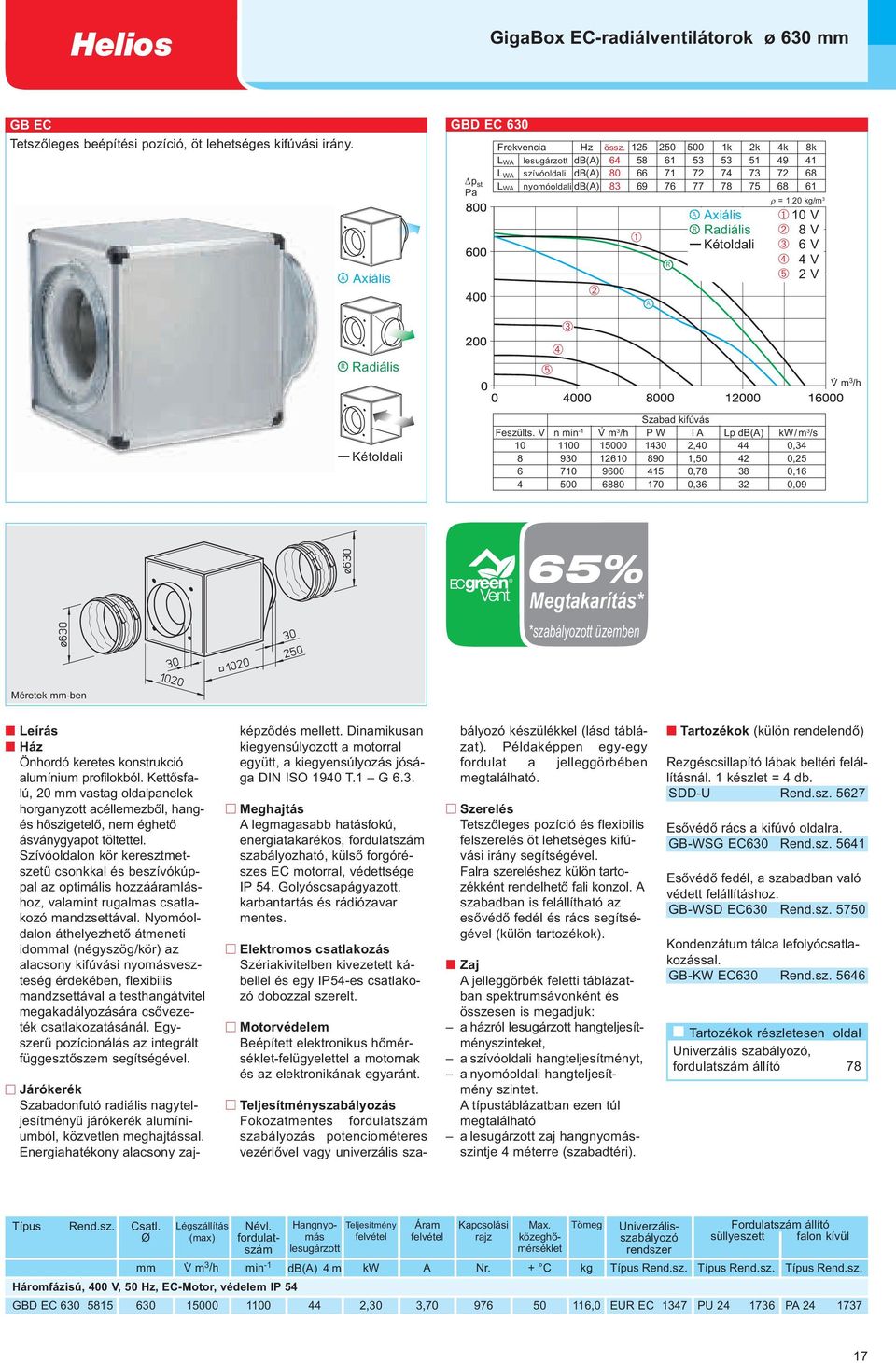

18 GigaBox EC-radiálventilátorok ø 630 mm GB EC Tetszőleges beépítési pozíció, öt lehetséges kifúvási irány. A Axiális GBD EC 630 LWA lesugárzott db(a) LWA szívóoldali db(a) LWA nyomóoldali db(a) A R A Axiális R Radiális Kétoldali 10 V 8 V R Radiális Kétoldali Szabad kifúvás Feszülts. V n min -1 P W I A Lp db(a) kw/m 3 /s , , , , , , , ,09 65% Megtakarítás* *szabályozott üzemben Méretek mm-ben Leírás Önhordó keretes konstrukció alumínium profilokból. Kettősfalú, 20 mm vastag oldalpanelek horganyzott acéllemezből, hangés hőszigetelő, nem éghető ásványgyapot töltettel. Szívóoldalon kör keresztmetszetű csonkkal és beszívókúppal az optimális hozzááramláshoz, valamint rugalmas csatlakozó mandzsettával. Nyomóoldalon áthelyezhető átmeneti idommal (négyszög/kör) az alacsony kifúvási nyomásveszteség érdekében, flexibilis mandzsettával a testhangátvitel megakadályozására csővezeték csatlakozatásánál. Egyszerű pozícionálás az integrált függesztőszem segítségével. képződés mellett. Dinamikusan kiegyensúlyozott a motorral együtt, a kiegyensúlyozás jósága DIN ISO 1940 T.1 G 6.3. Meghajtás A legmagasabb hatásfokú, energiatakarékos, fordulatszám szabályozható, külső forgórészes EC motorral, védettsége IP 54. Golyóscsapágyazott, karbantartás és rádiózavar mentes. Szériakivitelben kivezetett kábellel és egy IP54-es csatlakozó dobozzal szerelt. Motorvédelem Beépített elektronikus hőmérséklet-felügyelettel a motornak és az elektronikának egyaránt. Teljesítményszabályozás Fokozatmentes fordulatszám szabályozás potenciométeres vezérlővel vagy univerzális sza- Szabadonfutó radiális nagyteljesítményű járókerék alumíniumból, közvetlen meghajtással. Energiahatékony alacsony zajbályozó készülékkel (lásd táblázat). Példaképpen egy-egy fordulat a jelleggörbében megtalálható. Szerelés Tetszőleges pozíció és flexibilis felszerelés öt lehetséges kifúvási irány segítségével. Falra szereléshez külön tartozékként rendelhető fali konzol. A szabadban is felállítható az esővédő fedél és rács segítségével (külön tartozékok). Zaj A jelleggörbék feletti táblázatban spektrumsávonként és összesen is megadjuk: a házról lesugárzott hangteljesítményszinteket, a szívóoldali hangteljesítményt, a nyomóoldali hangteljesítmény szintet. A típustáblázatban ezen túl megtalálható a lesugárzott zaj hangnyomásszintje 4 méterre (szabadtéri). Tartozékok (külön rendelendő) Rezgéscsillapító lábak beltéri felállításnál. 1 készlet = 4 db. SDD-U Rend.sz Esővédő rács a kifúvó oldalra. GB-WSG EC630 Rend.sz Esővédő fedél, a szabadban való védett felállításhoz. GB-WSD EC630 Rend.sz Kondenzátum tálca lefolyócsatlakozással. GB-KW EC630 Rend.sz Tartozékok részletesen oldal Univerzális szabályozó, fordulatszám állító 78 Típus Rend.sz. Csatl. Ø Légszállítás (max). Névl. fordulatszám Hangnyomás lesugárzott Teljesítmény Áram Kapcsolási rajz mm V m 3 /h min -1 db(a) 4m kw A Nr. + C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Háromfázisú, 400 V, 50 Hz, EC-Motor, védelem IP 54 GBD EC ,30 3, ,0 EUR EC 1347 PU PA Tömeg Max. közeghőmérséklet Univerzálisszabályozó rendszer Fordulatszám állító süllyeszett falon kívül 17

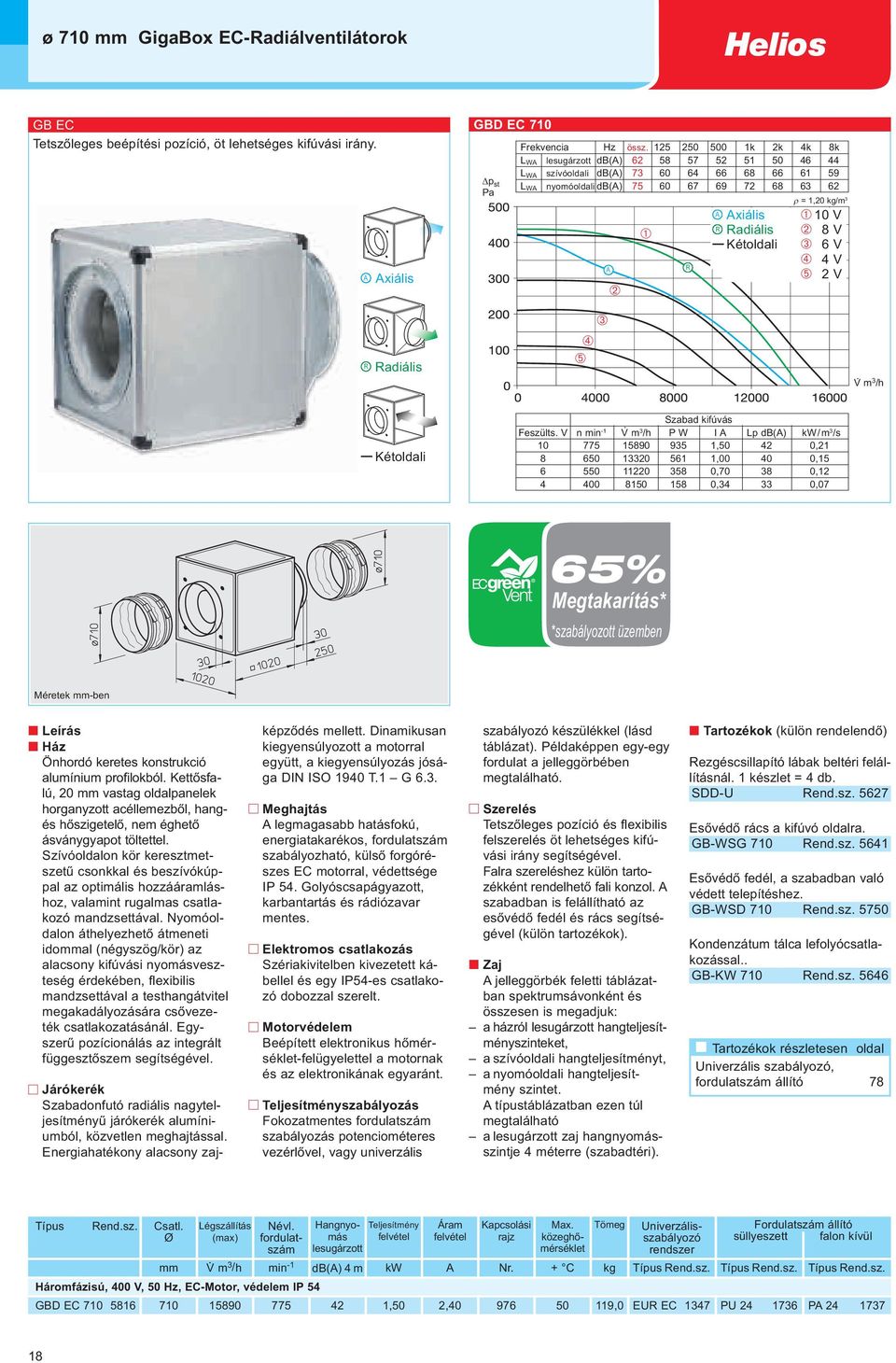

19 ø 710 mm GigaBox EC-Radiálventilátorok GB EC Tetszőleges beépítési pozíció, öt lehetséges kifúvási irány. A Axiális GBD EC 710 LWA lesugárzott db(a) LWA szívóoldali db(a) LWA nyomóoldali db(a) A R A Axiális R Radiális Kétoldali 10 V 8 V R Radiális Kétoldali Szabad kifúvás Feszülts. V n min -1 P W I A Lp db(a) kw/m 3 /s , , , , , , , ,07 65% Megtakarítás* *szabályozott üzemben Méretek mm-ben Leírás Önhordó keretes konstrukció alumínium profilokból. Kettősfalú, 20 mm vastag oldalpanelek horganyzott acéllemezből, hangés hőszigetelő, nem éghető ásványgyapot töltettel. Szívóoldalon kör keresztmetszetű csonkkal és beszívókúppal az optimális hozzááramláshoz, valamint rugalmas csatlakozó mandzsettával. Nyomóoldalon áthelyezhető átmeneti idommal (négyszög/kör) az alacsony kifúvási nyomásveszteség érdekében, flexibilis mandzsettával a testhangátvitel megakadályozására csővezeték csatlakozatásánál. Egyszerű pozícionálás az integrált függesztőszem segítségével. képződés mellett. Dinamikusan kiegyensúlyozott a motorral együtt, a kiegyensúlyozás jósága DIN ISO 1940 T.1 G 6.3. Meghajtás A legmagasabb hatásfokú, energiatakarékos, fordulatszám szabályozható, külső forgórészes EC motorral, védettsége IP 54. Golyóscsapágyazott, karbantartás és rádiózavar mentes. Szériakivitelben kivezetett kábellel és egy IP54-es csatlakozó dobozzal szerelt. Motorvédelem Beépített elektronikus hőmérséklet-felügyelettel a motornak és az elektronikának egyaránt. Teljesítményszabályozás Fokozatmentes fordulatszám szabályozás potenciométeres vezérlővel, vagy univerzális Szabadonfutó radiális nagyteljesítményű járókerék alumíniumból, közvetlen meghajtással. Energiahatékony alacsony zajszabályozó készülékkel (lásd táblázat). Példaképpen egy-egy fordulat a jelleggörbében megtalálható. Szerelés Tetszőleges pozíció és flexibilis felszerelés öt lehetséges kifúvási irány segítségével. Falra szereléshez külön tartozékként rendelhető fali konzol. A szabadban is felállítható az esővédő fedél és rács segítségével (külön tartozékok). Zaj A jelleggörbék feletti táblázatban spektrumsávonként és összesen is megadjuk: a házról lesugárzott hangteljesítményszinteket, a szívóoldali hangteljesítményt, a nyomóoldali hangteljesítmény szintet. A típustáblázatban ezen túl megtalálható a lesugárzott zaj hangnyomásszintje 4 méterre (szabadtéri). Tartozékok (külön rendelendő) Rezgéscsillapító lábak beltéri felállításnál. 1 készlet = 4 db. SDD-U Rend.sz Esővédő rács a kifúvó oldalra. GB-WSG 710 Rend.sz Esővédő fedél, a szabadban való védett telepítéshez. GB-WSD 710 Rend.sz Kondenzátum tálca lefolyócsatlakozással.. GB-KW 710 Rend.sz Tartozékok részletesen oldal Univerzális szabályozó, fordulatszám állító 78 Típus Rend.sz. Csatl. Ø Légszállítás (max). Névl. fordulatszám Hangnyomás lesugárzott Teljesítmény Áram Kapcsolási rajz mm V m 3 /h min -1 db(a) 4m kw A Nr. + C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Háromfázisú, 400 V, 50 Hz, EC-Motor, védelem IP 54 GBD EC ,50 2, ,0 EUR EC 1347 PU PA Tömeg Max. közeghőmérséklet Univerzálisszabályozó rendszer Fordulatszám állító süllyeszett falon kívül 18

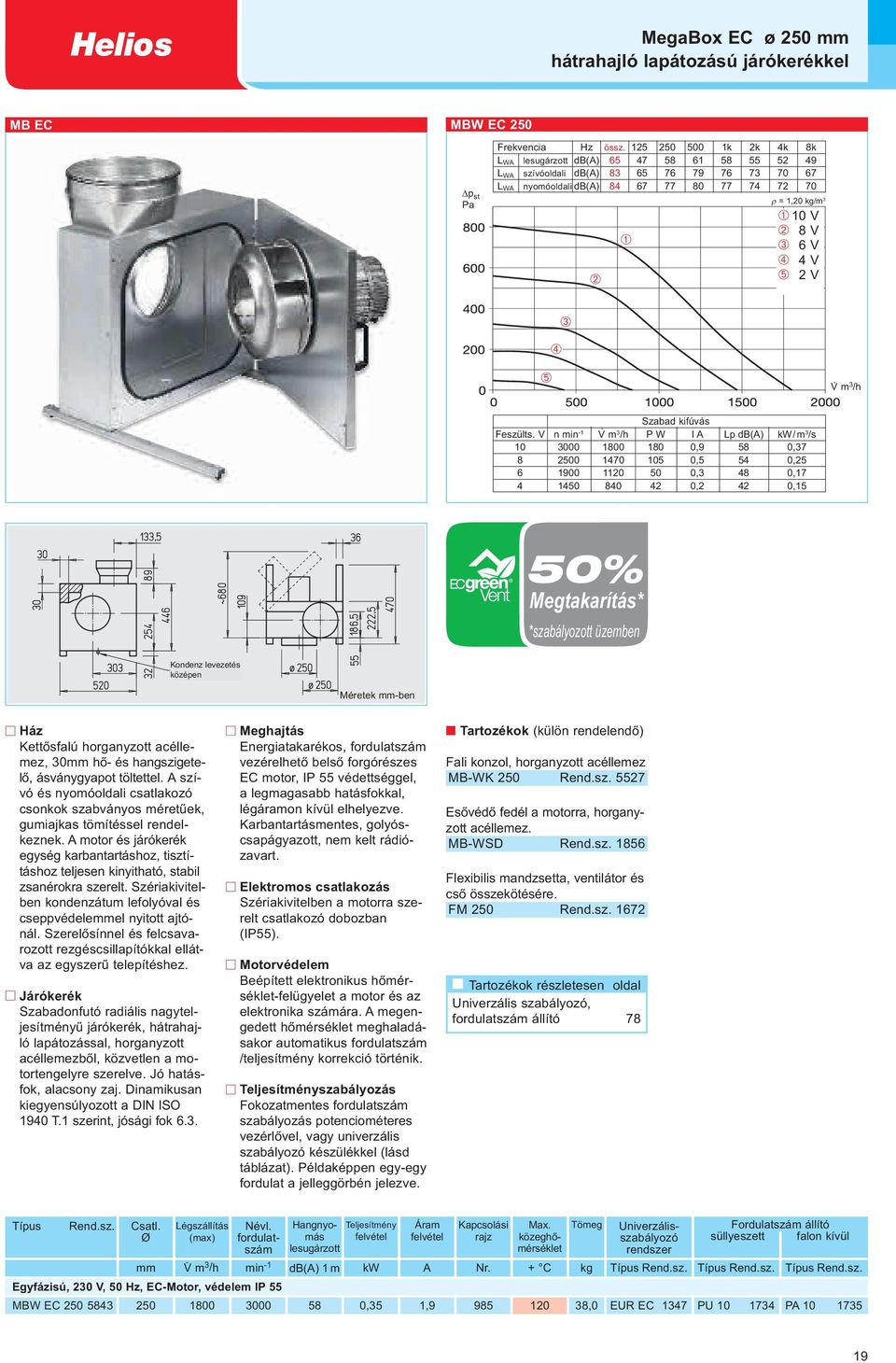

20 MegaBox EC ø 250 mm hátrahajló lapátozású járókerékkel MB EC MBW EC 250 LWA lesugárzott db(a) LWA szívóoldali db(a) LWA nyomóoldali db(a) V 8 V Szabad kifúvás Feszülts. V n min -1 P W I A Lp db(a) kw/m 3 /s ,9 58 0, ,5 54 0, ,3 48 0, ,2 42 0,15 50% Megtakarítás* *szabályozott üzemben Kondenz levezetés középen Méretek mm-ben Kettősfalú horganyzott acéllemez, 30mm hő- és hangszigetelő, ásványgyapot töltettel. A szívó és nyomóoldali csatlakozó csonkok szabványos méretűek, gumiajkas tömítéssel rendelkeznek. A motor és járókerék egység karbantartáshoz, tisztításhoz teljesen kinyitható, stabil zsanérokra szerelt. Szériakivitelben kondenzátum lefolyóval és cseppvédelemmel nyitott ajtónál. Szerelősínnel és felcsavarozott rezgéscsillapítókkal ellátva az egyszerű telepítéshez. Szabadonfutó radiális nagyteljesítményű járókerék, hátrahajló lapátozással, horganyzott acéllemezből, közvetlen a motortengelyre szerelve. Jó hatásfok, alacsony zaj. Dinamikusan kiegyensúlyozott a DIN ISO 1940 T.1 szerint, jósági fok 6.3. Meghajtás Energiatakarékos, fordulatszám vezérelhető belső forgórészes EC motor, IP 55 védettséggel, a legmagasabb hatásfokkal, légáramon kívül elhelyezve. Karbantartásmentes, golyóscsapágyazott, nem kelt rádiózavart. Szériakivitelben a motorra szerelt csatlakozó dobozban (IP55). Motorvédelem Beépített elektronikus hőmérséklet-felügyelet a motor és az elektronika számára. A megengedett hőmérséklet meghaladásakor automatikus fordulatszám /teljesítmény korrekció történik. Teljesítményszabályozás Fokozatmentes fordulatszám szabályozás potenciométeres vezérlővel, vagy univerzális szabályozó készülékkel (lásd táblázat). Példaképpen egy-egy fordulat a jelleggörbén jelezve. Tartozékok (külön rendelendő) Fali konzol, horganyzott acéllemez MB-WK 250 Rend.sz Esővédő fedél a motorra, horganyzott acéllemez. MB-WSD Rend.sz Flexibilis mandzsetta, ventilátor és cső összekötésére. FM 250 Rend.sz Tartozékok részletesen oldal Univerzális szabályozó, fordulatszám állító 78 Típus Rend.sz. Csatl. Ø mm Egyfázisú, 230 V, 50 Hz, EC-Motor, védelem IP 55 Légszállítás (max) Névl. fordulatszám Hangnyomás lesugárzott Teljesítmény Áram Kapcsolási rajz Max. közeghőmérséklet Tömeg. V m 3 /h min -1 db(a) 1m kw A Nr. + C kg Univerzálisszabályozó rendszer Típus Rend.sz. MBW EC ,35 1, ,0 EUR EC 1347 PU Fordulatszám állító süllyeszett falon kívül Típus Rend.sz. Típus Rend.sz. PA
21 ø 280 mm MegaBox EC hátrahajló lapátozású járókerékkel MB EC MBD EC 280 LWA lesugárzott db(a) LWA szívóoldali db(a) LWA nyomóoldali db(a) V 8 V Szabad kifúvás Feszülts. V n min -1 P W I A Lp db(a) kw/m 3 /s ,3 59 0, ,7 53 0, ,3 42 0, ,1 38 0,17 50% Megtakarítás* *szabályozott üzemben Kondenz levezetés középen Méretek mm-ben Kettősfalú horganyzott acéllemez, 30mm hő- és hangszigetelő, ásványgyapot töltettel. A szívó és nyomóoldali csatlakozó csonkok szabványos méretűek, gumiajkas tömítéssel rendelkeznek. A motor és járókerék egység karbantartáshoz, tisztításhoz teljesen kinyitható, stabil zsanérokra szerelt. Szériakivitelben kondenzátum lefolyóval és cseppvédelemmel nyitott ajtónál. Szerelősínnel és felcsavarozott rezgéscsillapítókkal ellátva az egyszerű telepítéshez. Szabadonfutó radiális nagyteljesítményű járókerék, hátrahajló lapátozással, horganyzott acéllemezből, közvetlen a motortengelyre szerelve. Jó hatásfok, alacsony zaj. Dinamikusan kiegyensúlyozott a DIN ISO 1940 T.1 szerint, jósági fok 6.3. Meghajtás Energiatakarékos, fordulatszám vezérelhető belső forgórészes EC motor, IP 55 védettséggel, a legmagasabb hatásfokkal, légáramon kívül elhelyezve. Karbantartásmentes, golyóscsapágyazott, nem kelt rádiózavart. Szériakivitelben a motorra szerelt csatlakozó dobozban (IP55). Motorvédelem Beépített elektronikus hőmérséklet-felügyelet a motor és az elektronika számára. A megengedett hőmérséklet meghaladásakor automatikus fordulatszám /teljesítmény korrekció történik. Teljesítményszabályozás Fokozatmentes fordulatszám szabályozás potenciométeres vezérlővel, vagy univerzális szabályozó készülékkel (lásd táblázat). Példaképpen egy-egy fordulat a jelleggörbén jelezve. Tartozékok (külön rendelendő) Fali konzol, horganyzott acéllemez MB-WK 280 Rend.sz Esővédő fedél a motorra, horganyzott acéllemez. MB-WSD Rend.sz Flexibilis mandzsetta, ventilátor és cső összekötésére. FM 280 Rend.sz Tartozékok részletesen oldal Univerzális szabályozó, fordulatszám állító 78 Típus Rend.sz. Csatl. Ø Légszállítás (max). Névl. fordulatszám Hangnyomás lesugárzott Teljesítmény Áram Kapcsolási rajz mm V m 3 /h min -1 db(a) 1m kw A Nr. + C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Háromfázisú, 400 V, 50 Hz, EC-Motor, védelem IP 55 MBD EC ,85 1, ,0 EUR EC 1347 PU PA Tömeg Max. közeghőmérséklet Univerzálisszabályozó rendszer Fordulatszám állító süllyeszett falon kívül 20
22 MegaBox EC ø 315 mm hátrahajló lapátozású járókerékkel MB EC MBD EC 315 LWA lesugárzott db(a) LWA szívóoldali db(a) LWA nyomóoldali db(a) V 8 V Szabad kifúvás Feszülts. V n min -1 P W I A Lp db(a) kw/m 3 /s ,2 61 1, ,9 56 0, ,6 50 0, ,2 42 0,27 50% Megtakarítás* *szabályozott üzemben Kondenz levezetés középen Méretek mm-ben Kettősfalú horganyzott acéllemez, 30mm hő- és hangszigetelő, ásványgyapot töltettel. A szívó és nyomóoldali csatlakozó csonkok szabványos méretűek, gumiajkas tömítéssel rendelkeznek. A motor és járókerék egység karbantartáshoz, tisztításhoz teljesen kinyitható, stabil zsanérokra szerelt. Szériakivitelben kondenzátum lefolyóval és cseppvédelemmel nyitott ajtónál. Szerelősínnel és felcsavarozott rezgéscsillapítókkal ellátva az egyszerű telepítéshez. Szabadonfutó radiális nagyteljesítményű járókerék, hátrahajló lapátozással, horganyzott acéllemezből, közvetlen a motortengelyre szerelve. Jó hatásfok, alacsony zaj. Dinamikusan kiegyensúlyozott a DIN ISO 1940 T.1 szerint, jósági fok 6.3. Meghajtás Energiatakarékos, fordulatszám vezérelhető belső forgórészes EC motor, IP 55 védettséggel, a legmagasabb hatásfokkal, légáramon kívül elhelyezve. Karbantartásmentes, golyóscsapágyazott, nem kelt rádiózavart. Szériakivitelben a motorra szerelt csatlakozó dobozban (IP55). Motorvédelem Beépített elektronikus hőmérséklet-felügyelet a motor és az elektronika számára. A megengedett hőmérséklet meghaladásakor automatikus fordulatszám /teljesítmény korrekció történik. Teljesítményszabályozás Fokozatmentes fordulatszám szabályozás potenciométeres vezérlővel, vagy univerzális szabályozó készülékkel (lásd táblázat). Példaképpen egy-egy fordulat a jelleggörbén jelezve. Tartozékok (külön rendelendő) Fali konzol, horganyzott acéllemez MB-WK 315 Rend.sz Esővédő fedél a motorra, horganyzott acéllemez. MB-WSD Rend.sz Flexibilis mandzsetta, ventilátor és cső összekötésére. FM 355 Rend.sz Tartozékok részletesen oldal Univerzális szabályozó, fordulatszám állító 78 Típus Rend.sz. Csatl. Ø Légszállítás (max). Névl. fordulatszám Hangnyomás lesugárzott Teljesítmény Áram Kapcsolási rajz mm V m 3 /h min -1 db(a) 1 m kw A Nr. + C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Háromfázisú, 400 V, 50 Hz, EC-Motor, védelem IP 55 MBD EC ,30 2, ,0 EUR EC 1347 PU PA Tömeg Max. közeghőmérséklet Univerzálisszabályozó rendszer Fordulatszám állító süllyeszett falon kívül 21
