1 Debreceni Egyetem Műszaki Kar XXII. Épületgépészeti Szakmai Napok és Szakkiállítás Energiahatékony szellőztető megoldások az ERP tükrében Kovács István okl. gépészmérnök Kamleithner Budapest Kft.

2 60 éve Helios

3 ERP irányelv Ecodesign 2020-ra 20%-kal több megújuló energia használat 20%-kal kevesebb primer energia felhasználás 20%-kal kevesebb CO2 kibocsátás

4 ERP irányelv

5 ERP 2016 Ökodesign szellőztetőgépek EU 1253/2014 Elhatárolás: ventilátor szellőztető készülék Ventilátor: Motor + járókerék + tartószerkezet + ház Szellőztető: Min. egy ventilátor + készülékház Ventilátorok: 327/2011 Lot 11 Szellőztető gépek (lakásszellőztetők) 1253/2014 (1254/2014) alapján Lot 6

6 ERP 2016 Szellőztető gép: legalább egy motor, járókerék és házból áll, és a lakóegység elhasznált levegőjét frissre cseréli Lakásszellőztetők Nem lakásszellőztetők Egyirányú Kétirányú Egyirányú Kétirányú Fali, ablak, egycsöves Egyhelyiséges Dobozos, tető Központi nagygépek Központi Csövezett Befúvók

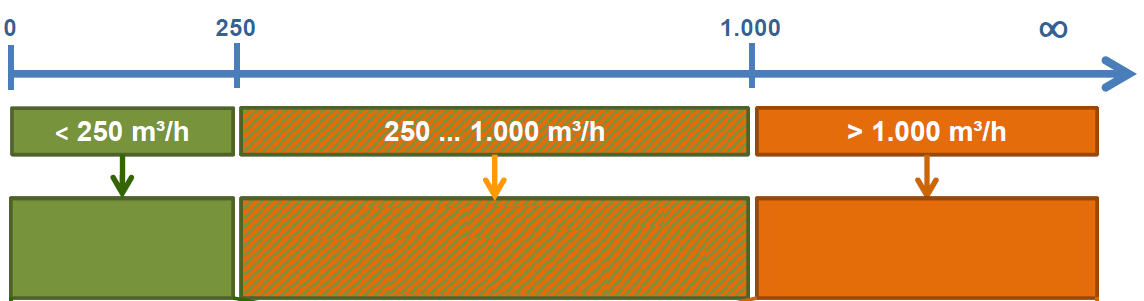

7 ERP 2016 Térfogatáram (m3/h) Lakásszellőztetők Gyártói besorolás, rendeltetésszerű használat Nem lakásszellőztető gépek - Fordulatszám vezérlés - Specifikus energiafogyasztás SEV/SEC - Hangteljesítményszint (cső nélküli és egy csöves készülék) - Optikai szűrőelpiszkolódás jelzés - Fordulatszám vezérlés - Termikus hatásfok - Ventilátor teljesítmény SFPint - Ventilátor hatásfok - Optikai szűrőelpiszkolódás jelzés

8 ERP szigorítások 2016-tól Követelmények kétirányú lakásszellőztetőkre: - Folyamatos, vagy többfokozatú fordulatszám szabályozás - Hangteljesítményszint (nyitott vagy egycsöves) - Specifikus fogyasztás SEV (angol: SEC) - Termikus megkerülés pl. bypass - Optikai szűrőcsere jelzés Határértékek: től től SEV/SEC =< 0 kwh/(m2*év) =< -20 kwh/(m2*év) LWA =< 45 db(a) =< 40 db(a)

9 ERP szigorítások 2016-tól Kivételek: - füstelszívók - robbanásbiztos - agresszív közeg elszívók - magas hőmérsékletű közeg elszívók (+100 C) - magas környezeti hőmérsékletben üzemelő (+65 C)

10 ERP szigorítások 2016-tól Mi is az SEV/SEC? Éves szellőzési energiafogyasztási koefficiens, a lakóegység alapterületére vonatkoztatva. 0 SEV/SEC = G osztály pl. ablakszellőztetés -40 SEV/SEC = A osztály, 40 kwh/(m2*év) primerenergia megtakarítás

11 ERP szigorítások 2016-tól Követelmények kétirányú NEM lakásszellőztetőkre: - Folyamatos, vagy többfokozatú fordulatszám szabályozás - Termikus megkerüléssel ellátott hőcserélő - Termikus hatásfok - Specifikus ventilátor teljesítmény SFPint - Optikai szűrőcsere jelzés Határértékek: től től SPFint =< E*-300*qnom /2-F =< E*-300*qnom /2-F Hőcserélés > 67 % > 73 %

12 ENERGIA CÍMKE Energiacímke ErP adatlap - Minden kétirányú lakásszellőztetőre - 30W feletti egyirányú lakásszellőztetőre - Nem lakásszellőztetőre NEM kell (egyelőre) - Minden szellőztetőgépre

13 ENERGIA CÍMKE Energiacímke Osztályozás

14 EC meghajtású ventilátorok (2011)

15 EC motor felépítése Állandó mágnes Kommutáló elektronika Motor vasmag és tekercsek

16 EC motor működése Mitől forog? Vezérlő elektronika kapcsolja Az elektronikus kommutációjú (EC) egyenáramú motor egy szinkron motor egyenáramú táplálással, ami egy elektronikusan vezérelt kommutációs rendszerrel rendelkezik (kefe nélküli egyenáramú motor, segédtekercs karakterisztikával). Az áram és a nyomaték, a feszültség és a fordulatszám egyenesen arányos.

17 EC meghajtású ventilátorok EC vs. DC Elektronikus kommutálás Szikramentes Kommutátor Szénkefe Szikrázás

18 EC meghajtású ventilátorok

19 EC meghajtású ventilátorok Precízen beállítható munkapont Hagyományos Ventilátor munkapontja Kívánt munkapont = EC ventilátor munkapontja

20 EC ventilátorok 20

21 EC ventilátorok EC ventilátorok alkalmazásai 21

22 EC ventilátorok Ventilátorcsere 22

23 EC ventilátorok Nagykonyhai elszívások 23

24 EC ventilátorok Nagykonyhai elszívások - Hosszú üzemidők -> jelentős megtakarítást lehet realizálni - Változó intenzitás -> pontosan követhető - Több elszívó ernyő -> egyszerű gyengeáramú logika - Jobb hőmérséklet tűrés 24

25 EC ventilátorok Nagykonyhai légpótlás - Közösen vezérelhető az EC elszívással - Hagyományos elszívás mellé pl. nyomásérzékelővel illeszthető - Változó intenzitás -> pontosan követhető 25

26 EC ventilátorok Nagykonyhai elszívás + légpótlás - Közösen vezérlehető EC típusok Fő vezérlés Elszívás eltolás 26

27 EC ventilátorok Lakáskonyhák elszívása és légpótlása - Üres elszívóernyő -> EC ventilátor a padláson -> szupercsendes üzem! - Befúvás szinkronban az elszívással (egyszerű) - Egzotikus design elszívó szerkezetek légpótlása nyomásérzékelő segítségével 27

28 EC ventilátorok Többlakásos épületek központi szellőztetése Integrált nyomásszabályozós EC hajtású tetőventilátor Változtatható térfogatáramú elszívó elemek 28

29 Hővisszanyerős szellőztetők 29

30 A házak legfontosabb épületgépészeti elemei HAGYOMÁNYOS ENERGIATAKARÉKOS, PASSZÍV Vízellátás Fűtés Csatorna Szellőzés Vízellátás Szellőzés Csatorna Fűtés 30

31 Hővisszanyerős szellőztetés : komfort + energiahatékonyság Egyedi helyiség Központi rendszer Regenerációs Rekuperációs

32 KWL EC 45 egyedi helyiséges regenerációs szellőztetés

33 33

34 Számítógépes configurálás 34

35 Szellőztetési lehetőségek KWL EC 60 egyedi helyiséges rekuperációs szellőztetés

36 KWL - hővisszanyerés kicsitől a nagyig. 36

37 Csővezetés FlexPipe csőrendszer Általános csővezetés Kompakt csővezetés Kompakt csővezetés felújításoknál

38 FlexPipe plus 38

39 Csővezetés Speciális felújítási igényekre - Centralizált elszívás - Elosztott befúvás RenoPipe

40 KWL rendszer egyszerű kiírás 1x KWL EC 300 W L 4x IP-ARZ 160/125 4x SDE 160 2x IP 160/2000 4x IP-B 90/160 1x IP-FBA 160 1x IP-DHS 160 1x IP-UDP 160/25 2x FRS-VK 10/ x FRS-R 75 2x FRS-VM 75 4x FRS-DR 75 10x FRS-DWK 2/ x DLV

41 Energiahatékonyság - tervezéssel - Központi gép és osztók elhelyezése - Csőátmérők választása - Átszellőzés vs. zónázás

42 Energiahatékonyság - beszabályozás Alulszellőztetés Túlszellőztetés Tervezett szellőztetés

43 EC ventilátorok 7/2006. (V. 24.) TNM rendelet az épületek energetikai jellemzőinek meghatározásáról V. Az épületgépészeti rendszerre vonatkozó előírások 6.5. Beszabályozás, próbaüzem, átadás A légtechnikai rendszereket a beszabályozási terv alapján kell beszabályozni és a beszabályozást dokumentálni. A mérés után szúrópróbával a mérési pontok min. 10%-át ellenőrizni kell. Tartós próbaüzemet kell tartani, mely során a rendszerek megkövetelt működését, az üzemelési paraméterek teljesülését ellenőrizni és dokumentálni kell. 43

44 Energiahatékonyság - vezérléssel Ki/Be Heti program Érzékelős üzem Kielégítő Jó Optimális Energiahatékonyság, Komfort

45 KWL hővisszanyerős szellőztetők vezérlése Vezérlések, szabályozások: Kézi: Egyszerű Kevés fokozat Állandó felügyelet Program: Bonyolultabb Több fokozat Ellenőrzés Szenzoros: Több fokozat vagy fokozatmentes Ellenőrzés 45

46 46

47 Komfort a vezérlésben 47

48 Komfort - vezérléssel
