1 Rosenberg Hungária Kft. Energiahatékony szellőzőrendszerek a Rosenbergtől Biró Attila Ajánlatadási csoportvezető CEP Clean Energy & Passive House Expo október október 20. 1

2 Az előadásom tartalma - Jogi szabályozás - Rosenberg csoport - Rosenberg termékek - Suprabox Comfort kompakt szellőztetőgép október 20. 2

3 Jogi szabályozás Az Európai Parlament és a Tanács 2010/31EU irányelve: /91/EK, 2010/31/EU direktívák a fenntartható fejlődésre és a környezetvédelemre iránymutatást adtak, erre számos fejlesztés és szabvány épült december 31-ig valamennyi épület közel nulla energia igényű épület legyen december 31. után a hatóságok által használt vagy tulajdonukban levő új épületek közel nulla energia igényű épületek legyenek október 20. 3

4 A 2009/125/EK Eco design, ErP irányelv Az egyes hatékonysági követelmények betartása feltétele a CE jel használatának október 20. 4

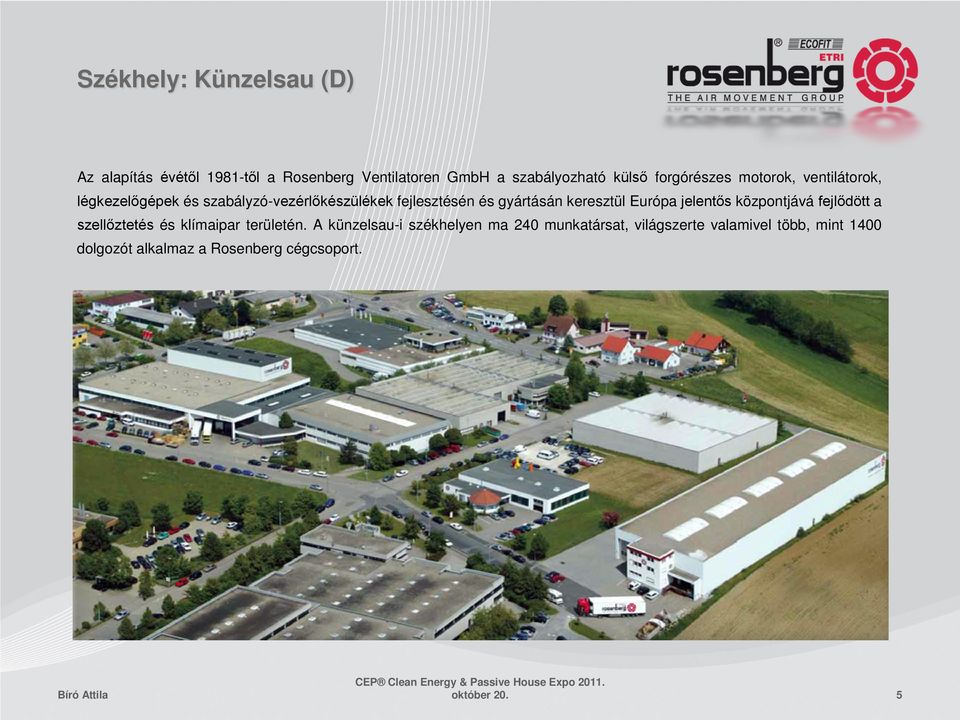

5 Székhely: Künzelsau (D) Az alapítás évétől 1981-től a Rosenberg Ventilatoren GmbH a szabályozható külső forgórészes motorok, ventilátorok, légkezelőgépek és szabályzó-vezérlőkészülékek fejlesztésén és gyártásán keresztül Európa jelentős központjává fejlődött a szellőztetés és klímaipar területén. A künzelsau-i székhelyen ma 240 munkatársat, világszerte valamivel több, mint 1400 dolgozót alkalmaz a Rosenberg cégcsoport. október 20. 5

keresztül Európa jelentős központjává fejlődött a szellőztetés és klímaipar területén.

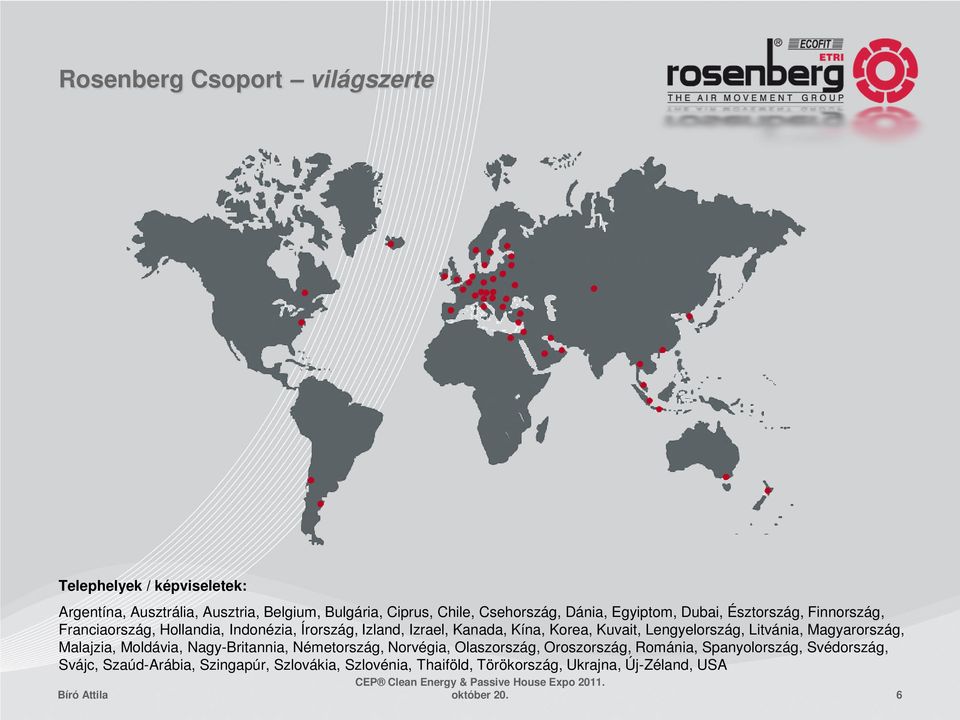

6 Rosenberg Csoport világszerte Telephelyek / képviseletek: Argentína, Ausztrália, Ausztria, Belgium, Bulgária, Ciprus, Chile, Csehország, Dánia, Egyiptom, Dubai, Észtország, Finnország, Franciaország, Hollandia, Indonézia, Írország, Izland, Izrael, Kanada, Kína, Korea, Kuvait, Lengyelország, Litvánia, Magyarország, Malajzia, Moldávia, Nagy-Britannia, Németország, Norvégia, Olaszország, Oroszország, Románia, Spanyolország, Svédország, Svájc, Szaúd-Arábia, Szingapúr, Szlovákia, Szlovénia, Thaiföld, Törökország, Ukrajna, Új-Zéland, USA október 20. 6

Kuvait, Lengyelország, Litvánia, Magyarország, Malajzia, Moldávia, Nagy-Britannia, Németország, Norvégia, Olaszország, Oroszország,

7 Rosenberg ventilátorok Füstgázelszívó tetőventilátor AND-középnyomású Axiál ventilátor EC-Ventilátor Szabadonfutó kerekek Axiálventilátorok Tetőventilátorok Hűtéstechnikai axiálventilátorok Csatornaventilátor Konyhai elszívóventilátorok Termoventilátorok Hátrahajló lapátozású radiálventilátorok Előrehajló lapátozású radiálventilátorok Unobox Vendux 3000 Zerobox Csőventilátor Ékszíjhajtású ventilátorok Szabályzó- és vezérlőkészülékek október 20. 7

Konyhai elszívóventilátorok Termoventilátorok Hátrahajló lapátozású radiálventilátorok Előrehajló lapátozású

8 Rosenberg egyedi légkezelőgépek Kompakt légkezelőgép Légkezelőgép 60 mm vastag szigeteléssel Légkezelőgép 40 mm vastag szigeteléssel Keretnélküli légkezelőgép 40 mm vastag szigeteléssel október 20. 8

9 Rosenberg légkezelőgépek Térfogatáram a légkezelőgépekben Légkezelőgépeinket beltéri és kültéri kivitelben gyártjuk. október 20. 9

10 Kompakt szellőztetőgépek SupraBox Comfort hővisszanyerős kompakt szellőztetőgépek - Plug&Play m 3 /h térfogatáramig - SupraBox Comfort 100 H/D/V - SupraBox Comfort 350 H/V - SupraBox Comfort 800 H/V - SupraBox Comfort 1100 H - SupraBox Comfort 1500 H - SupraBox Comfort 2000 H - VDI 6022 és DIN rész szerinti szabvány (higiéniai követelmények) október

SupraBox Comfort 800 H/V - SupraBox Comfort 1100 H - SupraBox Comfort 1500 H - SupraBox

11 Rosenberg megoldások Épületek rendeltetése - Lakóépületek - Iskola - Kisebb és nagyobb irodák - Panziók - Nagyobb épületek, speciális épületek SupraBox Comfort SchulBox 750 H SupraBox Comfort Suprabox Comfort Airbox építőelemes légkezelőgépek Megfelelő hőérzet és biológiai hatások - Szagtalanítás - Épületfizikai károk (páraterhelés) - Különböző élettani helyzetek - Energiatakarékos légutánpótlás október

Suprabox Comfort 1100-2000 Airbox építőelemes légkezelőgépek Megfelelő hőérzet és biológiai hatások -

12 Suprabox Comfort hővisszanyerős szellőztetőgépek október

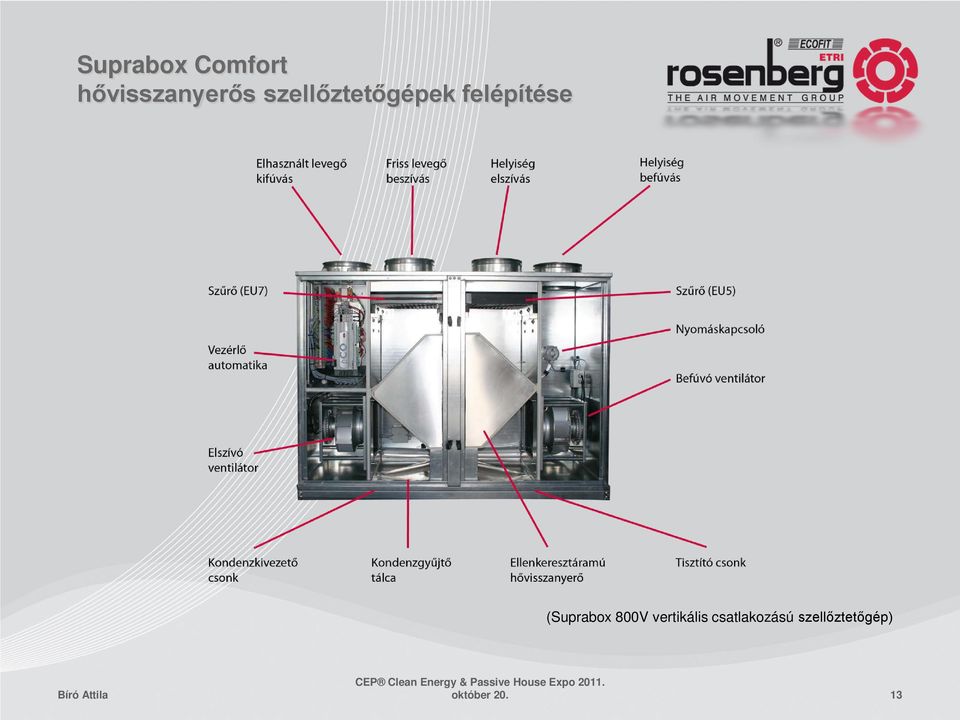

13 Suprabox Comfort hővisszanyerős szellőztetőgépek felépítése (Suprabox 800V vertikális csatlakozású szellőztetőgép) október

14 Suprabox Comfort hővisszanyerős szellőztetőgépek felépítése Szellőző levegőkör elemei: - Opcionális előfűtő egység - Légszűrő egység (F7-es szűrőosztály) - Ellenkeresztáramú lemezes hővisszanyerő (bypass-szal) 85-90% hatásfok - EC-motoros ventilátor - Opciós utófűtő egység Távozó levegőkör elemei: - Légszűrő egység (F5-ös ill. F7-es szűrőosztály magas higiéniai követelménynél) - Ellenkeresztáramú lemezes hővisszanyerő 85-90% hatásfok - Csepptálca kondenzvíz-elvezető csonkkal - EC-motoros ventilátor október

Opciós utófűtő egység Távozó levegőkör elemei: - Légszűrő egység (F5-ös ill.

15 Energiahatékony Rosenberg megoldások Lemezes hővisszanyerő EC-motoros ventilátor - Magas hatásfok - Ellenkeresztáramú - Nincs szagátvitel - Energiatakarékos - Kisebb méret és súly - Változtatható fordulat október

16 Hővisszanyerők csoportosítása Forgódobos (η = 85%) Ellenáramú lemezes (η = 85-90%) Keresztáramú lemezes (η = 65%) Hőcsöves (η = 60%) Közvetítő közeges (η = 35%) október

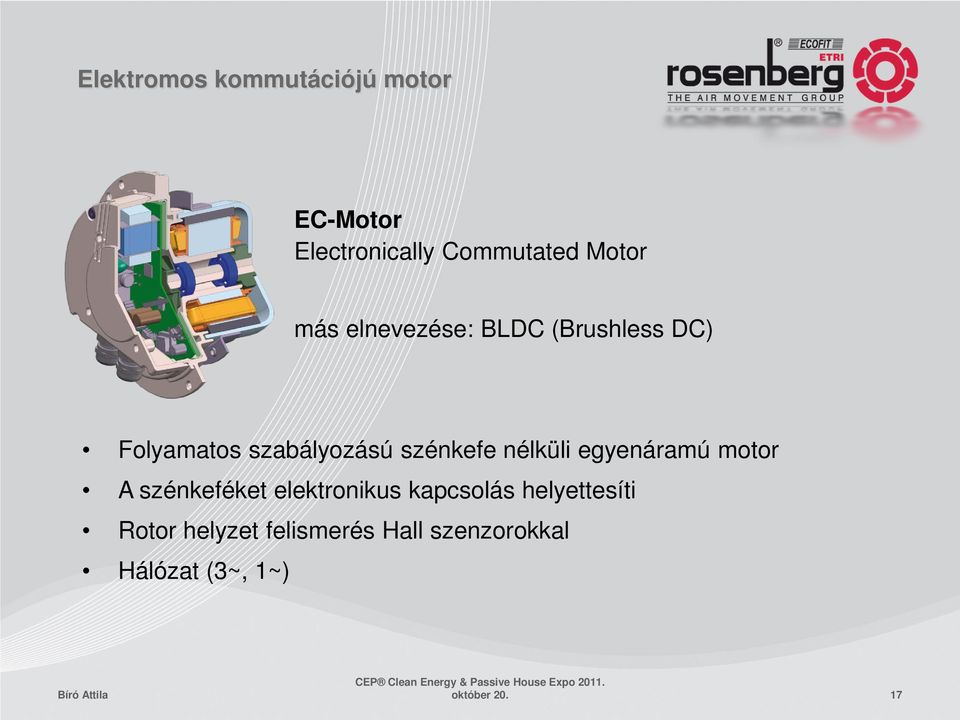

17 Elektromos kommutációjú motor EC-Motor Electronically Commutated Motor más elnevezése: BLDC (Brushless DC) Folyamatos szabályozású szénkefe nélküli egyenáramú motor A szénkeféket elektronikus kapcsolás helyettesíti Rotor helyzet felismerés Hall szenzorokkal Hálózat (3~, 1~) október

nélküli egyenáramú motor A szénkeféket elektronikus kapcsolás

18 Az EC-technológia előnyei - nagyon magas hatásfok - alacsony motorhőmérsékletek - kisebb motorméret ugyanannál a teljesítménynél - független a hálózati feszültségtől és frekvenciától - változtatható fordulatszám - szinkron fordulatszám feletti fordulatszám is lehetséges 50 Hz: >1500/3000 U/min és 60 Hz: >1800/3600 U/min - egyszerű bekötés (a frekvenciaváltós AC-motorhoz képest) - többletfunkciók (szabályozás nyomásra, térfogatáramra, hőmérsékletre, stb) október

fordulatszám feletti fordulatszám is lehetséges 50 Hz: >1500/3000 U/min és 60 Hz: >1800/3600 U/min - egyszerű bekötés

19 Építési méretek összehasonlítása Ugyanazon teljesítmény, különböző építési méret AC Motor EC Motor 218 x x 85 V V AC EC = ( 218mm) ( 188mm) mm 85mm = 1,503 október

Motor EC Motor 218 x 95 188 x 85 V V AC EC =

20 Az EC-motoros hajtás előnyei október

21 Példa: légkezelőgépbe építhető, vagy tetőventilátor cfm d p f a [ P a ] i n W G 1000 GKH_I 560 CIW GD MP1: Pa 900 P1 800 (AC-Motor) = 3,087 kw függően 200 megspórolhat P1 (EC-Motor) = 2,79 86 kw Megtakarítás = 84 7% Az EC-motorral 300 munkaponttól közel 50% energiaköltséget Térfogatáram [m³/h] (EC-MOTOR) DKH W KF DD (AC-MOTOR) 2.50 MP2: Pa P1 (AC-Motor) = 1,8 kw P1 (EC-Motor) = 1,02 kw Megtakarítás = 43,3% október

22 Szabályozási és működési üzemmódok Standard funkciók Szűrőfelügyelet Integrált motorvédelem Hővisszanyerő deresedésének védelme Folyamatos motor fordulatszám állítás Beépített heti óraprogram Hőmérséklet szabályozás Speciális funkciók Csatlakoztatott periféria elemek kezelése Éjszakai átszellőztetés Party üzemmód Kandalló üzemmód Hidegvisszanyerés Védő üzem Épületfelügyeleti csatlakozás RS-485 MODBUS vonalon október

23 Gondolkodjunk egységesített rendszerben! Az integrált szabályozás egy komplex gépészeti feladat kezelésére ad megoldást. - Villamos elő és utófűtő - Vizes fűtő és hűtő regiszter és szivattyúik - Motoros csappantyúk kezelése - Felhasználóbarát kezelőegység - Páraérzékelő - Külső légminőség érzékelő október

24 Összefoglalás Tulajdonságok egyetlen pillantásra: Energiatakarékos EC-ventilátorok* Kiváló minőségű készülék kidolgozás Energiahatékony hővisszanyerés (85-90% feletti hatásfok) A 40/60 mm vastag szigetelés által nagyon csendes Könnyű beüzemelés, tisztítás és karbantartás Intelligens szabályozás üzemkész kivitelben (Plug&Play) *Kivétel a SupraBox Comfort 100 sorozat október

25 Köszönöm megtisztelő figyelmüket! Köszönjük figyelmüket! október
