1 Energiahatékony szellőztetés Rosenberg gépekkel Előadó: Kollár Csaba

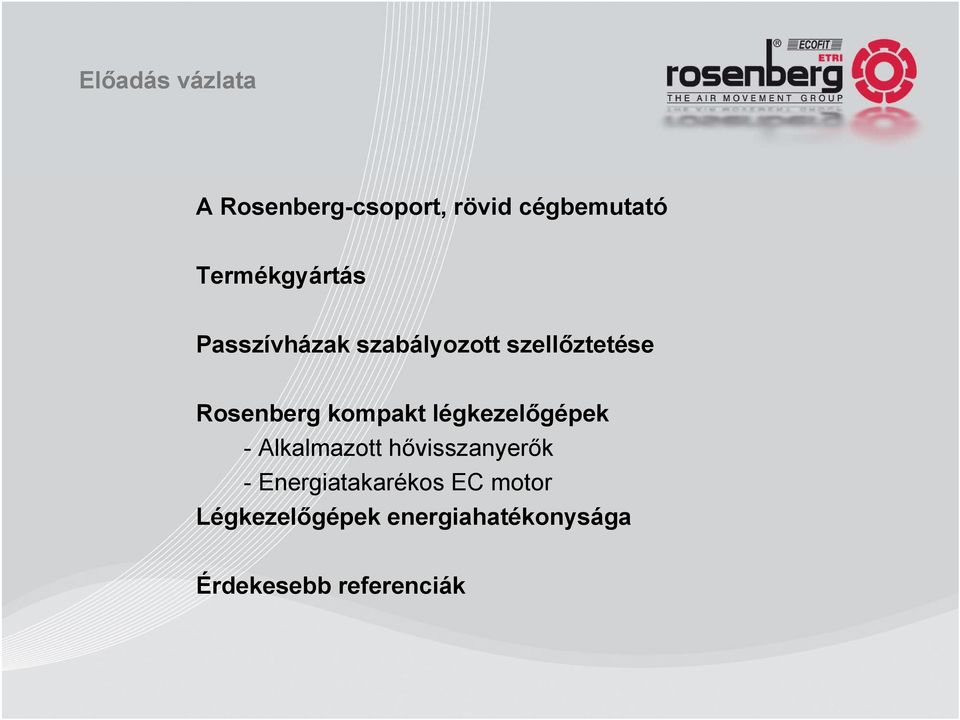

2 Előadás vázlata A Rosenberg-csoport, rövid cégbemutató Termékgyártás Passzívházak szabályozott szellőztetése Rosenberg kompakt légkezelőgépek - Alkalmazott hővisszanyerők - Energiatakarékos EC motor Légkezelőgépek energiahatékonysága Érdekesebb referenciák

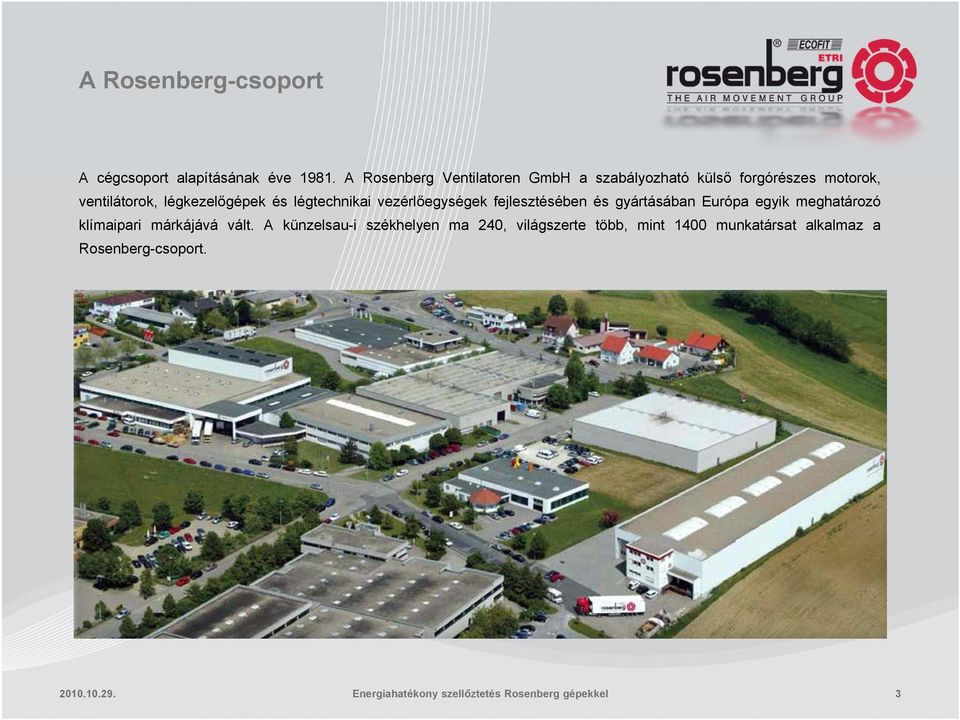

3 A Rosenberg-csoport A cégcsoport alapításának éve A Rosenberg Ventilatoren GmbH a szabályozható külső forgórészes motorok, ventilátorok, légkezelőgépek és légtechnikai vezérlőegységek fejlesztésében és gyártásában Európa egyik meghatározó klímaipari márkájává vált. A künzelsau-i székhelyen ma 240, világszerte több, mint 1400 munkatársat alkalmaz a Rosenberg-csoport. 3

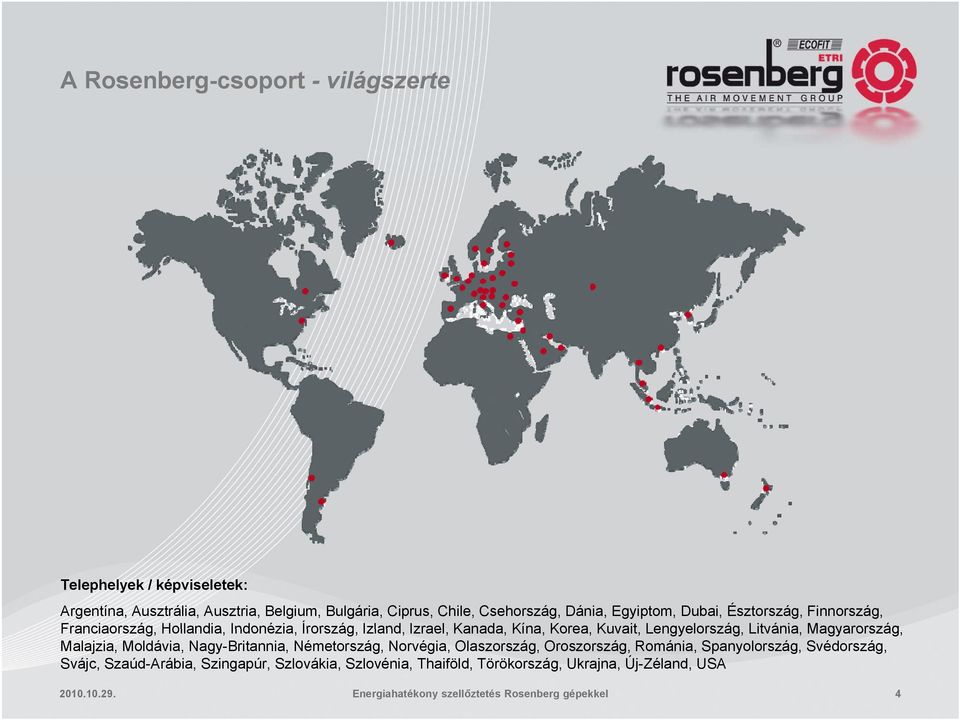

4 A Rosenberg-csoport - világszerte Telephelyek / képviseletek: Argentína, Ausztrália, Ausztria, Belgium, Bulgária, Ciprus, Chile, Csehország, Dánia, Egyiptom, Dubai, Észtország, Finnország, Franciaország, Hollandia, Indonézia, Írország, Izland, Izrael, Kanada, Kína, Korea, Kuvait, Lengyelország, Litvánia, Magyarország, Malajzia, Moldávia, Nagy-Britannia, Németország, Norvégia, Olaszország, Oroszország, Románia, Spanyolország, Svédország, Svájc, Szaúd-Arábia, Szingapúr, Szlovákia, Szlovénia, Thaiföld, Törökország, Ukrajna, Új-Zéland, USA 4

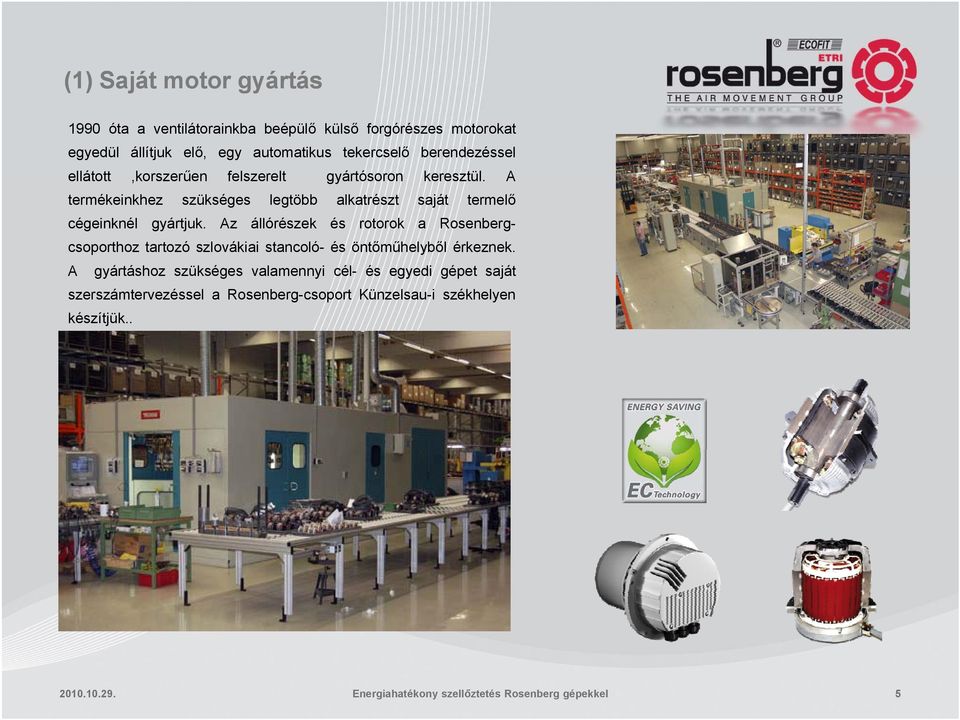

5 (1) Saját motor gyártás 1990 óta a ventilátorainkba beépülő külső forgórészes motorokat egyedül állítjuk elő, egy automatikus tekercselő berendezéssel ellátott,korszerűen felszerelt gyártósoron keresztül. A termékeinkhez szükséges legtöbb alkatrészt saját termelő cégeinknél gyártjuk. Az állórészek és rotorok a Rosenbergcsoporthoz tartozó szlovákiai stancoló- és öntőműhelyből érkeznek. A gyártáshoz szükséges valamennyi cél- és egyedi gépet saját szerszámtervezéssel a Rosenberg-csoport Künzelsau-i székhelyen készítjük.. 5

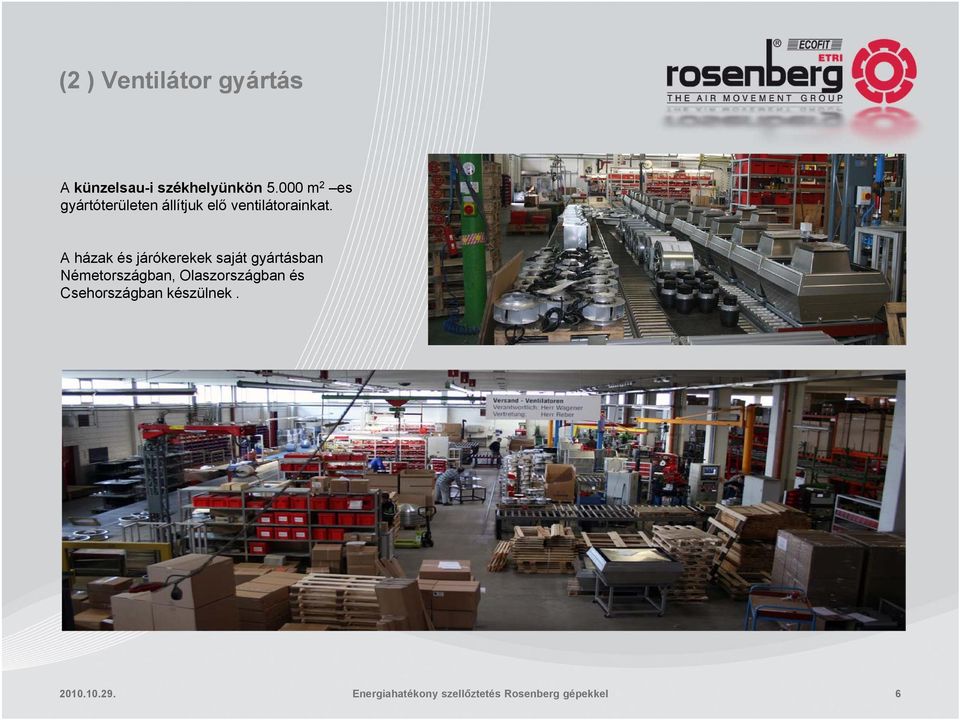

6 (2 ) Ventilátor gyártás A künzelsau-i székhelyünkön m 2 es gyártóterületen állítjuk elő ventilátorainkat. A házak és járókerekek saját gyártásban Németországban, Olaszországban és Csehországban készülnek. 6

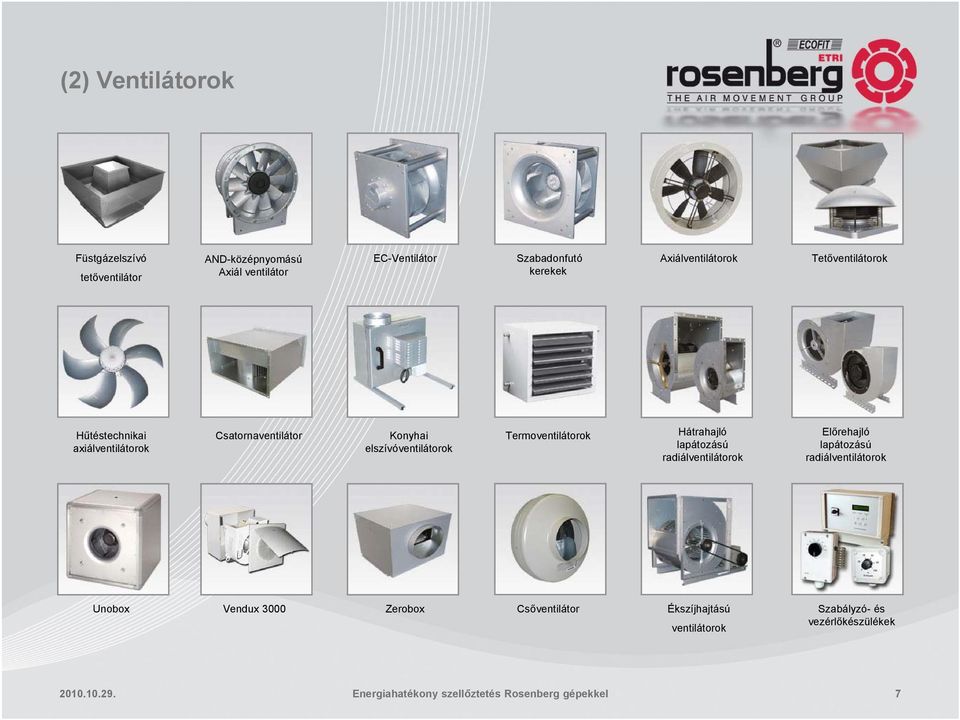

7 (2) Ventilátorok Füstgázelszívó tetőventilátor AND-középnyomású Axiál ventilátor EC-Ventilátor Szabadonfutó kerekek Axiálventilátorok Tetőventilátorok Hűtéstechnikai Csatornaventilátor Konyhai Termoventilátorok Hátrahajló Előrehajló axiálventilátorok elszívóventilátorok lapátozású lapátozású radiálventilátorok radiálventilátorok Unobox Vendux 3000 Zerobox Csőventilátor Ékszíjhajtású ventilátorok Szabályzó- és vezérlőkészülékek 7

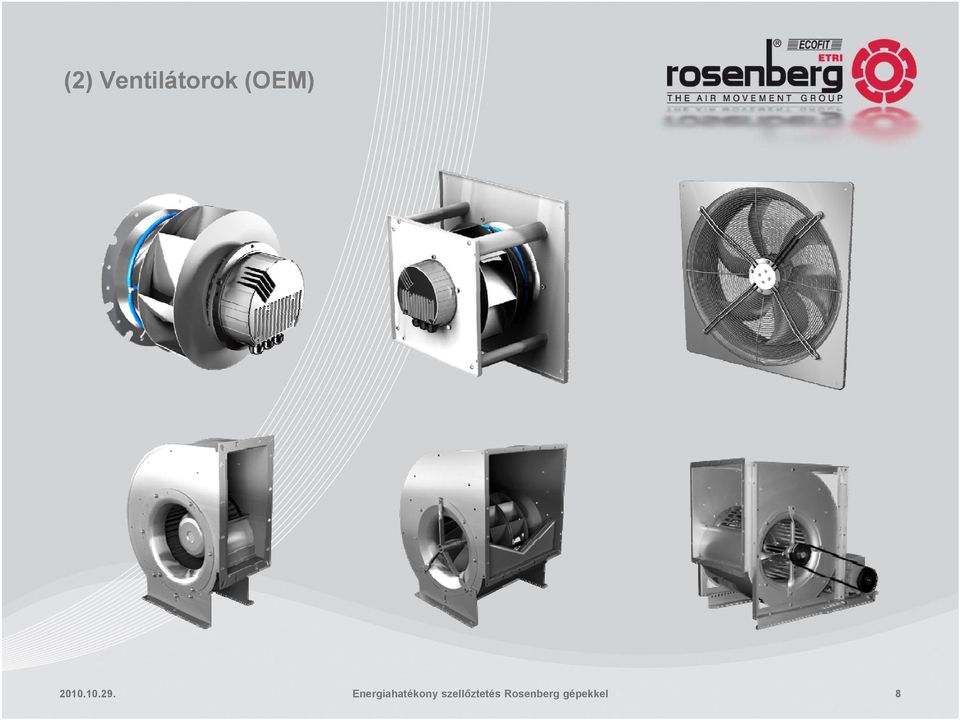

8 (2) ( ) Ventilátorok ((OEM)) Energiahatékony szellőztetés Rosenberg gépekkel 8

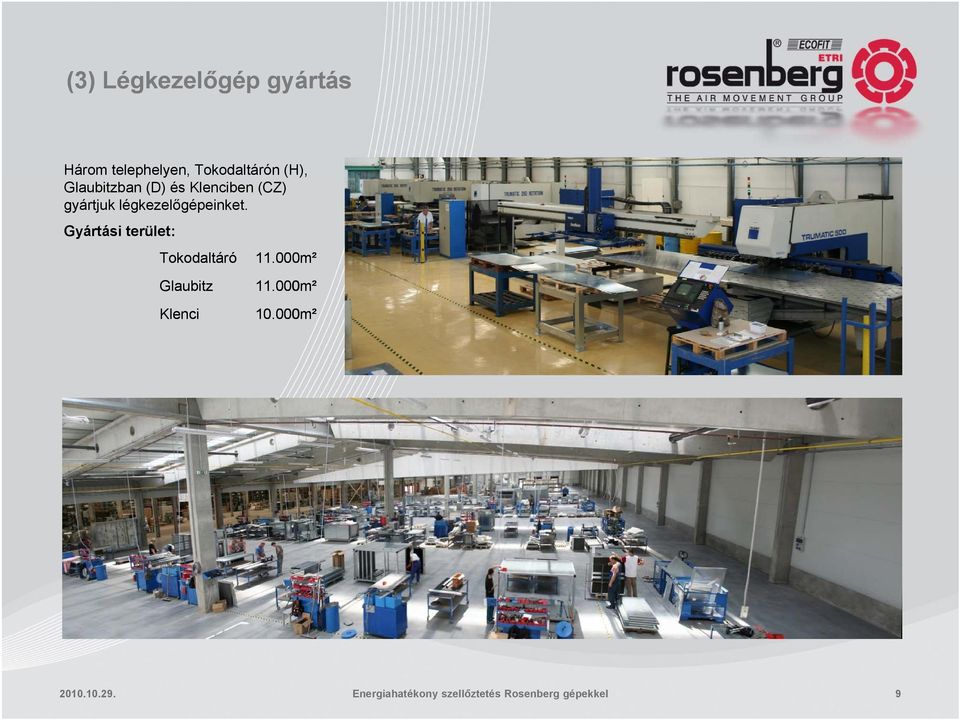

9 (3) Légkezelőgép g gyártás Három telephelyen, Tokodaltárón (H), Glaubitzban (D) és Klenciben (CZ) gyártjuk légkezelőgépeinket. Gyártási terület: Tokodaltáró m² Glaubitz Klenci m² m² 9

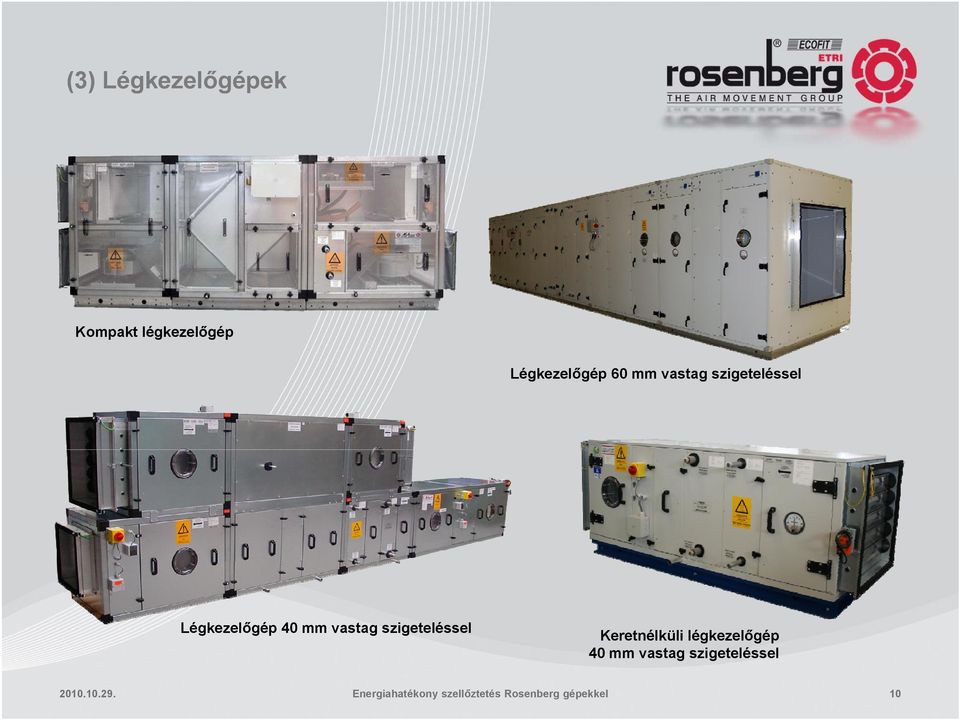

10 ((3)) Légkezelőgépek g g p Kompakt légkezelőgép Légkezelőgép 60 mm vastag szigeteléssel Légkezelőgép 40 mm vastag szigeteléssel Keretnélküli légkezelőgép 40 mm vastag szigeteléssel Energiahatékony szellőztetés Rosenberg gépekkel 10

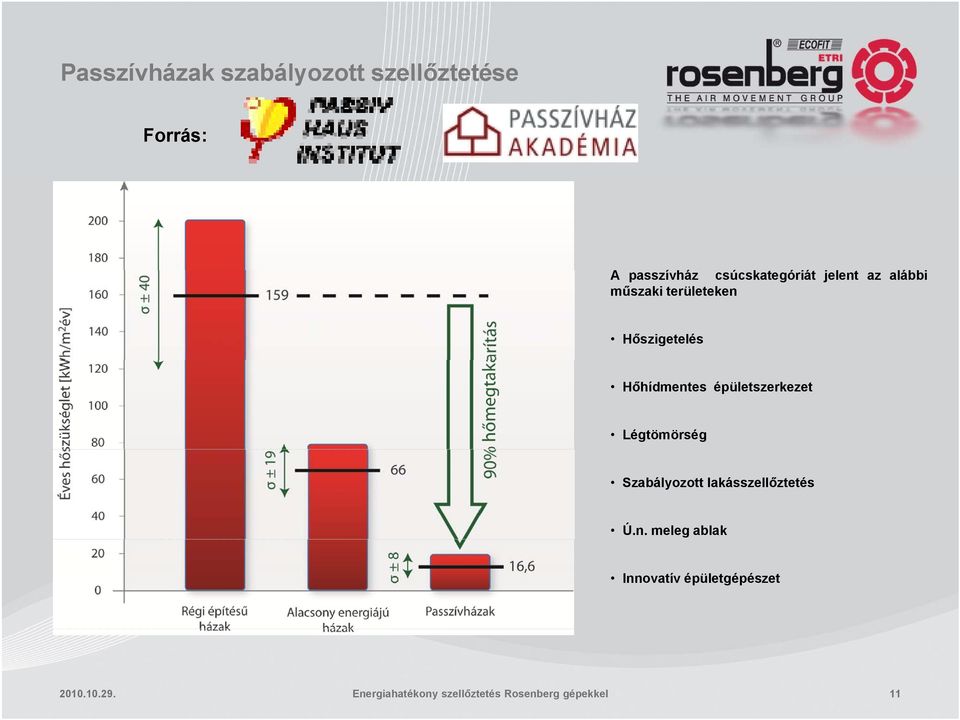

11 Passzívházak szabályozott szellőztetése Forrás: A passzívház csúcskategóriát jelent az alábbi műszaki területeken Hőszigetelés Hőhídmentes épületszerkezet Légtömörség Szabályozott lakásszellőztetés Ú.n. meleg ablak Innovatív épületgépészet 11

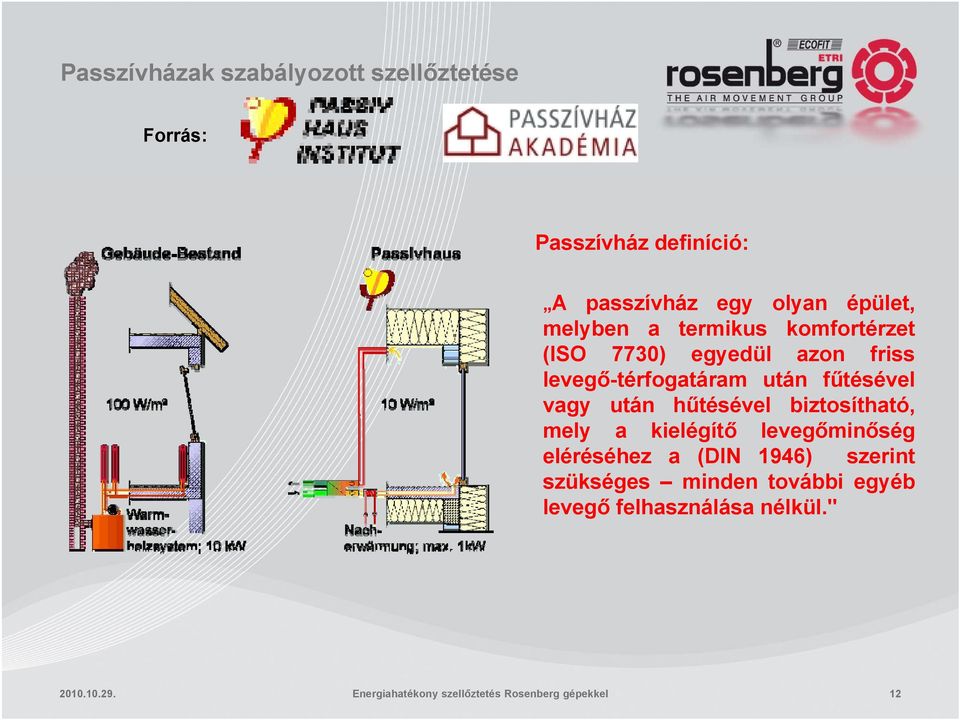

12 Passzívházak szabályozott szellőztetése Forrás: Passzívház definíció: A passzívház egy olyan épület, melyben a termikus komfortérzet (ISO 7730) egyedül azon friss levegő-térfogatáram után fűtésével vagy után hűtésével biztosítható, mely a kielégítő levegőminőség eléréséhez é éh a (DIN 1946) szerint szükséges minden további egyéb levegő felhasználása nélkül." 12

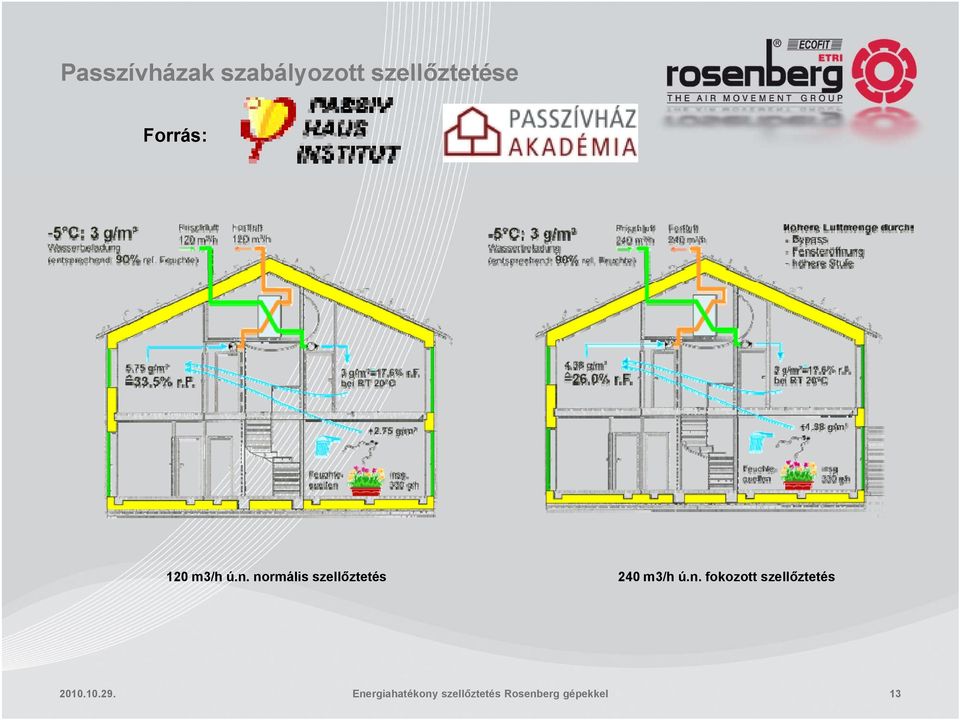

13 Passzívházak szabályozott szellőztetése Forrás: 120 m3/h ú.n. normális szellőztetés 240 m3/h ú.n. fokozott szellőztetés 13

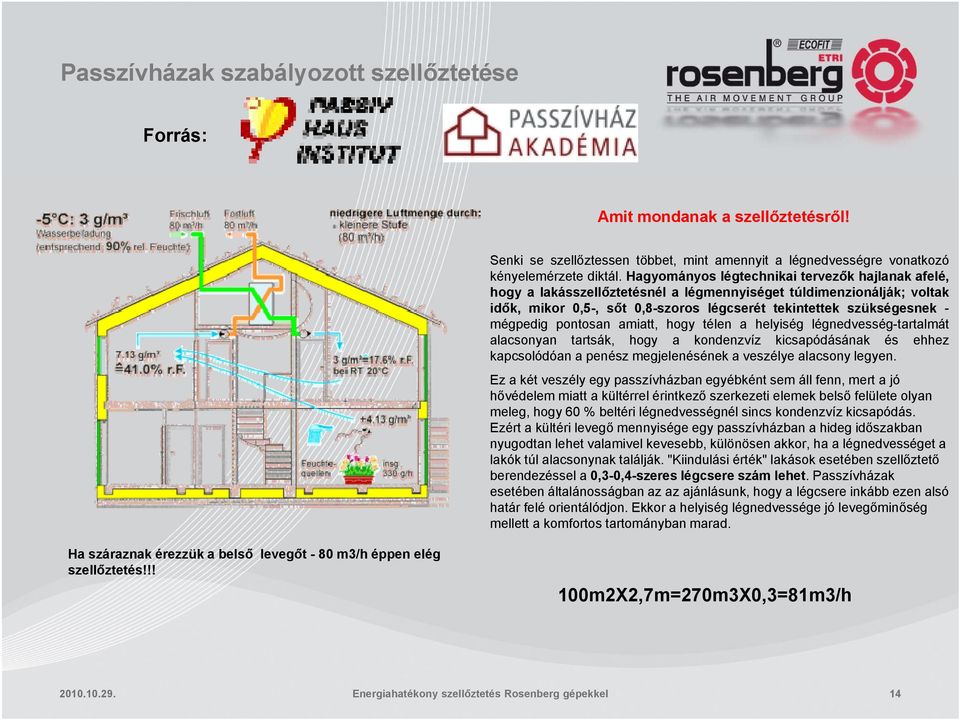

14 Passzívházak szabályozott szellőztetése Forrás: Amit mondanak a szellőztetésről! Senki se szellőztessen többet, mint amennyit a légnedvességre vonatkozó kényelemérzete diktál. Hagyományos légtechnikai tervezők hajlanak afelé, hogy a lakásszellőztetésnél a légmennyiséget túldimenzionálják; voltak idők, mikor 0,5-, sőt 0,8-szoros légcserét tekintettek szükségesnek - mégpedig pontosan amiatt, hogy télen a helyiség légnedvesség-tartalmát alacsonyan tartsák, hogy a kondenzvíz kicsapódásának és ehhez kapcsolódóan a penész megjelenésének a veszélye alacsony legyen. Ez a két veszély egy passzívházban egyébként sem áll fenn, mert a jó hővédelem miatt a kültérrel érintkező szerkezeti elemek belső felülete olyan meleg, hogy 60 % beltéri légnedvességnél sincs kondenzvíz kicsapódás. Ezért a kültéri levegő mennyisége egy passzívházban a hideg időszakban nyugodtan lehet valamivel kevesebb, különösen akkor, ha a légnedvességet g a lakók túl alacsonynak találják. "Kiindulási érték" lakások esetében szellőztető berendezéssel a 0,3-0,4-szeres légcsere szám lehet. Passzívházak esetében általánosságban az az ajánlásunk, hogy a légcsere inkább ezen alsó határ felé orientálódjon. Ekkor a helyiség légnedvessége jó levegőminőség mellett a komfortos tartományban marad. Ha száraznak érezzük a belső levegőt - 80 m3/h éppen elég szellőztetés!!! 100m2X2,7m=270m3X0,3=81m3/h 14

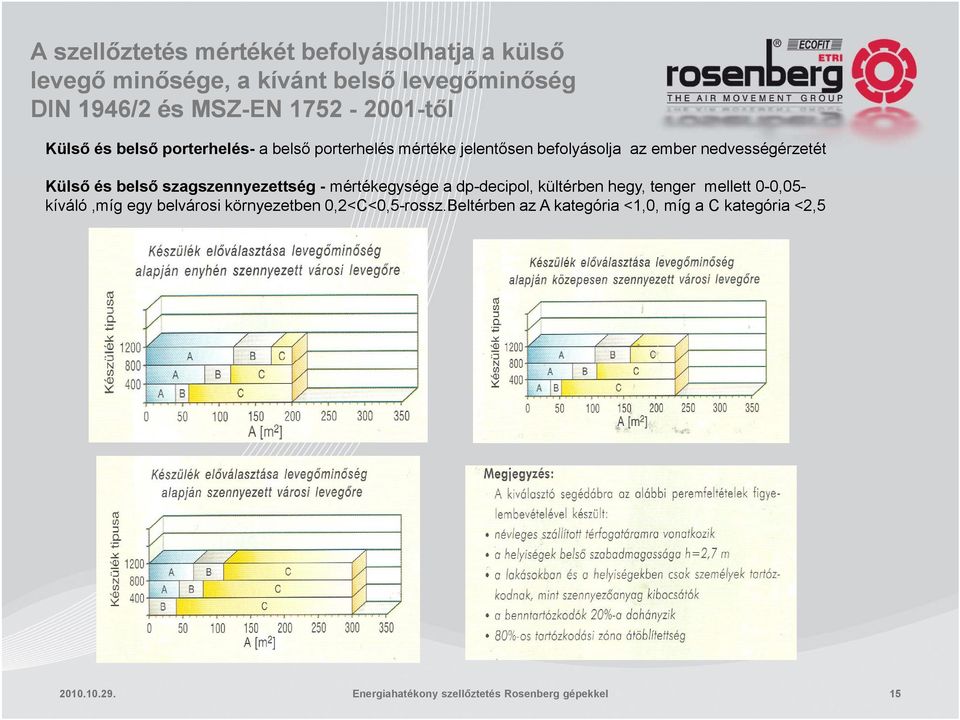

15 A szellőztetés mértékét befolyásolhatja a külső levegő minősége, a kívánt belső levegőminőség g DIN 1946/2 és MSZ-EN től Külső és belső porterhelés- a belső porterhelés mértéke jelentősen befolyásolja az ember nedvességérzetét Külső ő és belső ő szagszennyezettség - mértékegysége ék é a dp-decipol, d kültérben hegy, tenger mellett 0-0,05-00 kíváló,míg egy belvárosi környezetben 0,2<C<0,5-rossz.Beltérben az A kategória <1,0, míg a C kategória <2,5 15

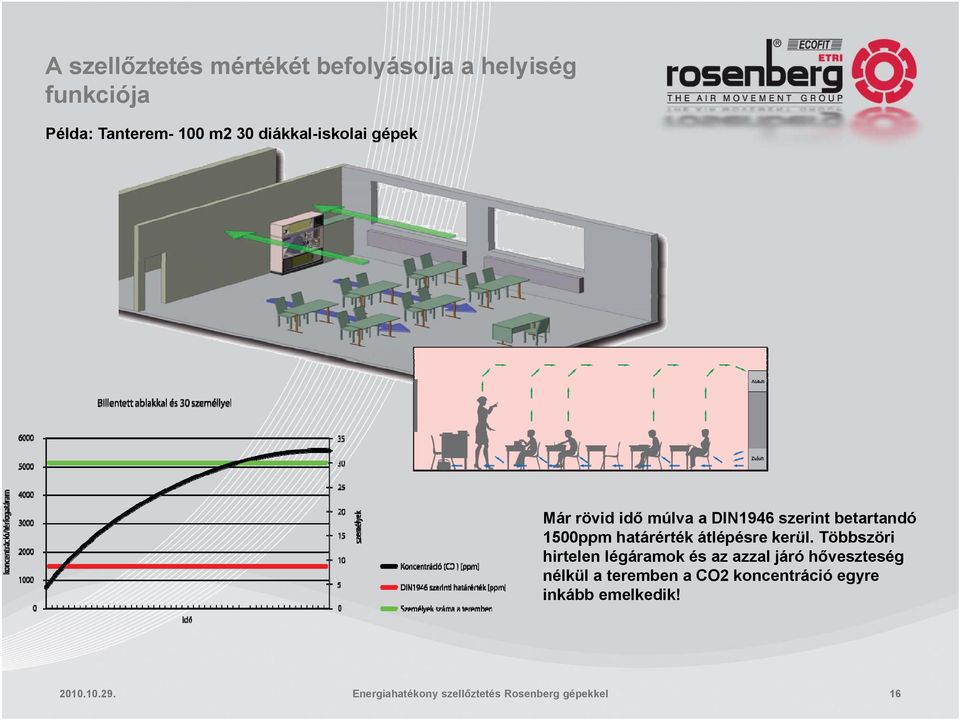

16 A szellőztetés mértékét befolyásolja a helyiség funkciója Példa: Tanterem- 100 m2 30 diákkal-iskolai gépek Már rövid idő múlva a DIN1946 szerint betartandó 1500ppm határérték átlépésre kerül. Többszöri hirtelen légáramok és az azzal járó hőveszteség nélkül a teremben a CO2 koncentráció egyre inkább emelkedik! 16

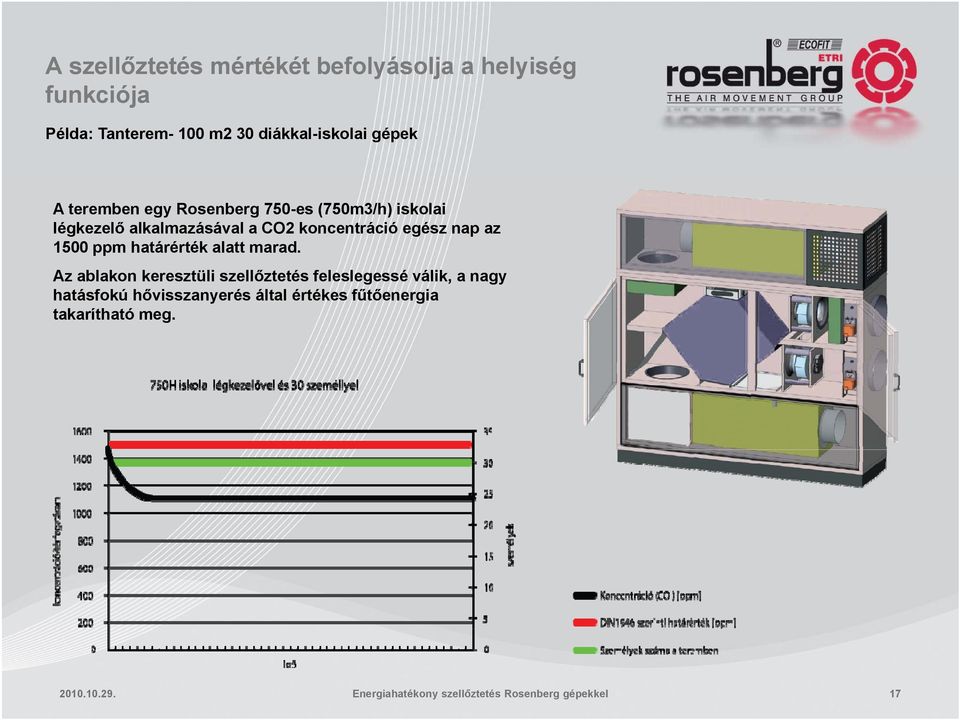

17 A szellőztetés mértékét befolyásolja a helyiség funkciója Példa: Tanterem- 100 m2 30 diákkal-iskolai gépek A teremben egy Rosenberg 750-es (750m3/h) iskolai légkezelő alkalmazásával a CO2 koncentráció egész nap az 1500 ppm határérték alatt marad. Az ablakon keresztüli szellőztetés té feleslegessé l válik, a nagy hatásfokú hővisszanyerés által értékes fűtőenergia takarítható meg. 17

18 Nedvesítés és légszűrés Gőzbeporlasztás Adiabatikus nedvesítés Szagszűrés Normál-, és pollenszűrés 18

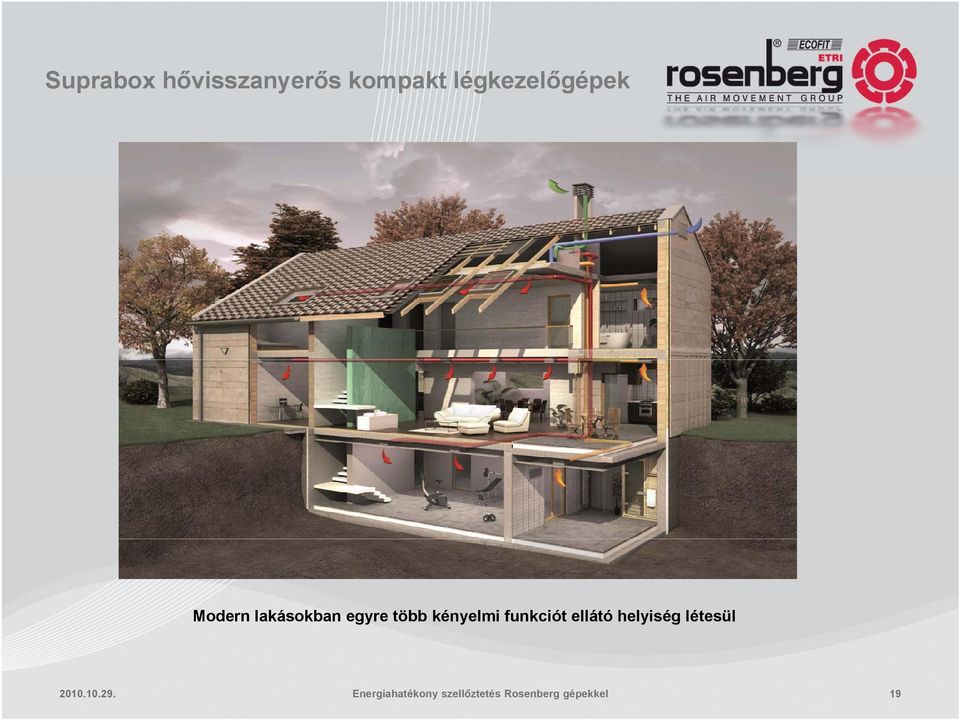

19 Suprabox hővisszanyerős kompakt légkezelőgépek g Modern lakásokban egyre több kényelmi funkciót ellátó helyiség létesül 19

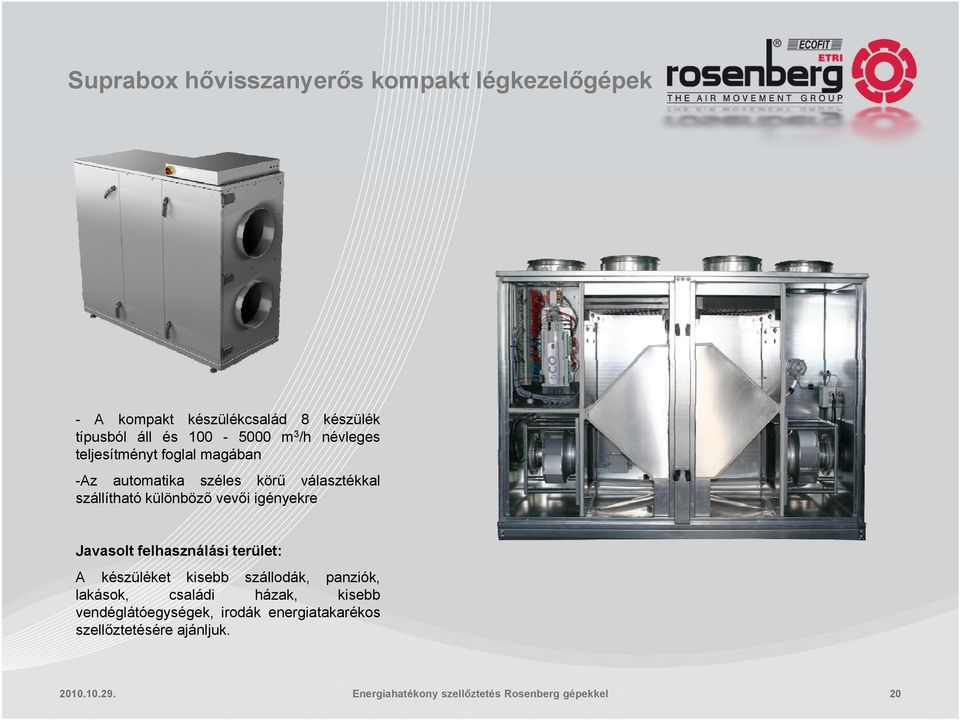

20 Suprabox p hővisszanyerős y kompakt p légkezelőgépek g g p - A kompakt készülékcsalád 8 készülék típusból áll és m3/h névleges t lj ít é t foglal teljesítményt f l l magában áb -Az automatika széles körű választékkal szállítható különböző vevői igényekre Javasolt felhasználási terület: A készüléket kisebb szállodák, panziók, lakások, családi házak, kisebb vendéglátóegységek, irodák energiatakarékos szellőztetésére ajánljuk. ajánljuk Energiahatékony szellőztetés Rosenberg gépekkel 20

21 Suprabox hővisszanyerős kompakt légkezelőgépek g Suprabox 100 Suprabox 800 Suprabox

22 Hővisszanyerők Forgódobos (η = 85%) Keresztáramú lemezes (η = 65%) Ellen keresztáramú lemezes (η = 85%) Hőcsöves (η = 60%) Közvetítő közeges (η = 35%) Rácsos ellen keresztáramú η=85-90% 22

23 Hővisszanyerők Összehasonlítás 1200m3/h teljesítményű Magyarországon forgalmazott hővisszanyerős kompakt légkezelőgépek között. (A műszaki adatok közlése a gyártó vagy forgalmazó által publikált adatokból történt) Típus Suprabox 1100 H AKS RECU 1200 KWLC 1200 Műszaki adatok: Névleges munkapont m 3 /h / Pa 1100 / (2000) / 220 (135) 1200 / / 170 Motor típus EC AC AC AC Névleges teljesítményigény W 2x310 2x350!!! 2x490 2x460 Max. áramfelvétel utófűtő nélkül A 3,6 6,3 n.a. 6,2 Hővisszanyerés hatásfoka % 92* opcionális utófűtés elektromos opcionális utófűtés vizes opcionális utóhűtés vizes - - Szűrőfokozat befúvásnál F7 G4** F5** G3/F5** Zajszint nyomó oldalon db(a) Zajszint szívó oldalon db(a) Zajszint oldalfali db(a) 50 35*** Geometria: Csatlakozó méret mm (265/240) Befoglaló méretek (LxBxH)**** mm 1500x660x x670x x700x x634x870 Panelvastagság mm 60mm/ ásványgyapot 30mm/ásványgyapot 45mm/ásványgyapot 50mm/ásványgyapot Ár/szükséges tartozék: Eladási ár Ft+ÁFA Villamos utófűtés (t bef =24 C) 7,2kW csőben 18kW gépben 6kW gép+9kw cső 9kW gépben Megjegyzések: * a megadott hatásfokhoz nincs megadva konkrét munkapont és légállapot ** opcióként felár ellenében választható F7 szűrőfokozat *** hangnyomásszint 3m-re a berendezés oldalfalától **** alapkeret és csatlakozó csonkok nélküli méretek 23

24 EC motorok-elektromos kommutációjú motor EC-Motor Electronically Commutated Motor más elnevezése: BLDC (Brushless DC) Folyamatos szabályzású szénkefe nélküli egyenáramú motor A szénkeféket elektronikus kapcsolás helyettesíti Rotor helyzet felismerés Hall szenzorokkal Hálózat (3~, 1~) 24

25 EC motorok- hálózat Hálózat 3~ V /60Hz 1~ V 50/60Hz Közbenső kör Kimenő feszültség (PWM) 800 L1-L2 L2-L3 L3-L1 U zk U m Spannung [V] ,000 0,005 0,010 0,015 0, t [s] -U zk -U m I ZK L1 L2/N (L3) U ZK M Dióda egyenirányító Közbenső kör = kondenzátor (U) + tekercs (I) Váltóirányíá tó

26 EC motorok- működési elv elektronika motor 26

27 EC motorok- építési méretek összehasonlítása Ugyanazon teljesítmény, különböző építési méret AC Motor 218 x 95 EC Motor 188 x 85 V AC ( 218 ) = ( 188mm) V EC mm 2 95mm 2 = 85mm 1,503 27

28 EC motorok- veszteségek összehasonlítása 28

29 EC motorokmotorok- energiafelvétel g összehasonlítása dpfa[pa] cfm (EC-MOTOR) Energiesparrate = 7% W 2.50 OP2: Pa EC-Motor munkaponttól függően megspórolhat 72 akár ká 50% energiaköltséget (AC-MOTOR) DKH KF DD kw P700 1 (EC-Motor) = 2, in WG GKH_I 560 CIW 174 GD OP1: Pa (AC-Motor) = 3,0 P800 87kW = 1,8 kw P1 (AC-Motor) P1 (EC-Motor) = 1,02 kw Energiesparrate = 43,3% Volumenstrom[m³/h] Energiahatékony szellőztetés Rosenberg gépekkel

30 EC motorok- jelleggörbék összehasonlítása 30

31 EC motorok- előnyök összefoglalva - nagyon magas hatásfok részterheléseknél is - alacsony motorhőmérsékletek - kisebb motorméret ugyanannál a teljesítménynél - független a hálózati feszültségre és frekvenciára - fokozatmentesen változtatható fordulatszám - szinkron-fordulatszám feletti fordulatszám is lehetséges 50 Hz: >1500/3000 U/min és 60 Hz: >1800/3600 U/min - egyszerű bekötés (a frekvenciaváltós AC motorhoz képest) - többletfunkciók (szabályozás nyomásra, térfogatáramra, hőmérsékletre, stb.) 31

32 Légkezelőgépek g energiahatékonysága g Térfogatáram a légkezelőgépekben Légkezelőgépeinket beltéri és kültéri kivitelben gyártjuk. 32

33 Légkezelőgépek g energiahatékonysága g A német Légkezelőgépgyártók Szövetsége (RLT) energiahatékonysági osztályai 33

34 Légkezelőgépek g energiahatékonysága g Megengedett légsebességek a légkezelőgépek belső szabad keresztmetszetében 34

35 Légkezelőgépek g energiahatékonysága g Minimális hővisszanyerési mutató értéktáblázata és a maximális nyomásveszteség a H3 hővisszanyerési osztályra 35

36 Légkezelőgépek g energiahatékonysága g Hővisszanyerési osztály meghatározása 36

37 Légkezelőgépek g energiahatékonysága g Háromfázisú rövidrezárt forgórészű aszinkron motorok energiahatékonysága Maximális elektromos teljesítményfelvétel 37

38 Légkezelőgépek g energiahatékonysága g 38

39 Légkezelőgépek g energiahatékonysága g Energiacímke központi légkezelőgépekre További összehasonlítások, illetve hozzárendelések (*) A hővisszanyerési nyomásveszteség értékei és a hatásfok a légmennyiségtől függnek! 39

40 Referenciavevők - világszerte 40

41 Szélerőművek Generátorhűtés a modern szélerőművekben Szélerőművek általi energianyerés Módosított kivitelű Rosenberg radiális ventilátorok a modern szélerőművek generátorainak és kapcsolószekrényeinek megbízható hűtéséhez egyre gyakrabban kerül alkalmazásra Energiahatékony szellőztetés Rosenberg gépekkel 41

42 Nagysebességű g vonatok Vasút: A modern vasúti közlekedésben a utaskabinok szellőztetése, és a vonatok néhány elektronikai berendezésének hűtése Rosenberg (OEM) mini légkezelőgépekkel és ventilátorokkal. 42

43 Referencia: Vízkocka Vízkocka, Peking (Kína) A Rosenberg-csoport a 2008-as kínai nyári ái olimpiára iá szállított tt 26 klímagépet a Vízkockának is nevezett pekingi National Aquatic Centerhez, amelynek segítségével az ETFE-fólia konstrukció stabilan és belső kondenzáció nélkül üzemelt. A két darab EC-ventilátorral (GKHR 280) szerelt speciális K40- es légkezelőgépek szorpciós tárolóval, a légszárításhoz elektromos fűtővel és integrált szabályozással kerültek kialakításra. 43

44 Referencia: :KhanShatyry Center, Asztana (Kazahsztán) Szintén ETFE-fólia és Rosenberg K40-es légkezelőgépek felhasználásával készült modern üzletközpont Kazahsztánban. 44

45 Köszönöm Köszönjük megtisztelő figyelmüket!! 45
