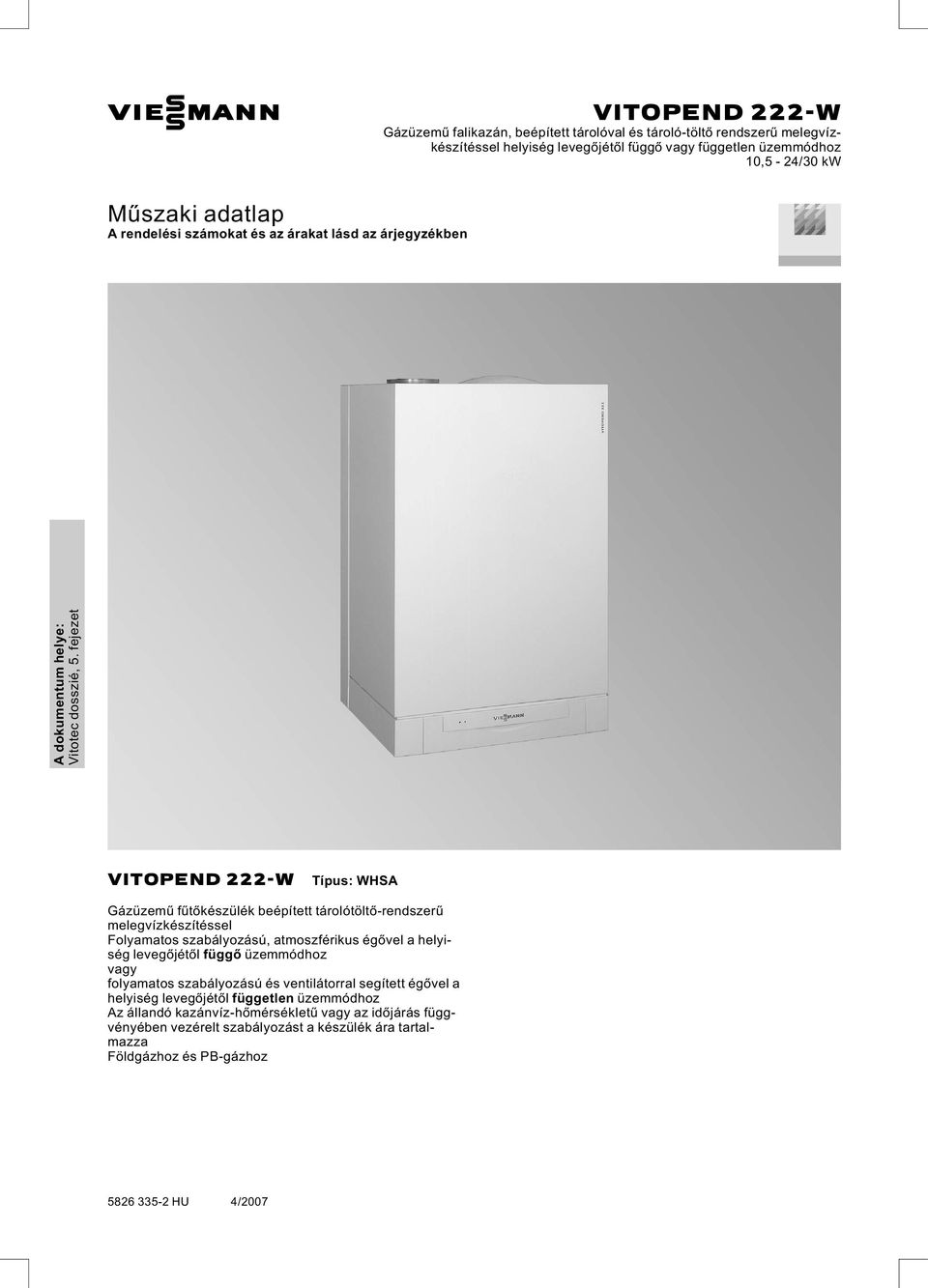

1 VIESMANN VITOPEND 222-W Gázüzemű falikazán, beépített tárolóval és tároló-töltő rendszerű melegvízkészítéssel helyiség levegőjétől függő vagy független üzemmódhoz 10,5-24/30 kw Műszaki adatlap A rendelési számokat és az árakat lásd az árjegyzékben A dokumentum helye: Vitotecdosszié,5.fejezet VITOPEND 222-W Típus: WHSA Gázüzemű fűtőkészülék beépített tárolótöltő-rendszerű melegvízkészítéssel Folyamatos szabályozású, atmoszférikus égővel a helyiség levegőjétől függő üzemmódhoz vagy folyamatos szabályozású és ventilátorral segített égővel a helyiség levegőjétől független üzemmódhoz Az állandó kazánvíz-hőmérsékletű vagy az időjárás függvényében vezérelt szabályozást a készülék ára tartalmazza Földgázhoz és PB-gázhoz 4/2007

2 Előnyök & Kedvező árú, kompakt fali gázkészülék beépített 50 literes nemesacél tárolótöltővel, minden igényt kielégítő melegvízkomforttal kompletten felszerelve & Hatásfok: 82 % (H f )/91%(H a ) & *** csillagos melegvíz komfort az MSZ EN szerint CW 4 Label & Üzemmódok: Energiatakarékos alacsonyhőmérsékletű kazán & Automatikus égéstermék-adaptáció és többfokozatú égéstermék-ventilátor biztosítja a tartósan magas hatásfokot & Nagyfokú használati melegvíz komfort: 50 literes nemesacél tároló-töltő rendszer biztosítja az állandó melegvízhasználat lehetőségét A 30 kw-os Booster üzemmód rövid felmelegítési időt tesz lehetővé Magas csapolási arány, 20 liter/perc Folyamatos szabályozású töltőrendszer biztosítja az állandó vízhőmérsékletet & Szervizbarát és könnyen karbantartható Helytakarékos és könnyen hozzáférhető AquaBloc hidraulikaegység Multi-Steck csatlakozórendszer Az összes elem, így a fűtési hőcserélő is elölről elérhető, így nem kell oldalsó szerviztávolságot hagyni A nemesacél tárolótöltő B membrános tágulási tartály C folyamatos szabályozású égő D Aqua-Block E Vitotronic szabályozó 2 VIESMANN VITOPEND 222-W

3 A Vitopend 222-W műszaki adatai Gázüzemű fűtőkészülék helyiség levegőjétől független helyiség levegőjétől függő Névleges teljesítmény-tartomány a helyiség fűtése, kw 10,5-24/30 10,5-30/30 10,5-24/30 10,5-30/30 ill. használati melegvíz készítése esetén Névleges hőterhelés kw 12,1-26,4/33,3 12,1-33,3/33,3 12,4-27,2/33,3 12,4-33,3/33,3 Kategória II 2HS3P Típus C 12,C 12x,C 32,C 32x,C 42x,C 52,C 62 B 11BS,C 82,C 82x B 22,B 32 Termékazonosító szám CE-0085 BP 0399 Gázcsatlakozási nyomás Földgáz mbar 20/25 20/25 PB-gáz mbar 30/50 30/50 Megengedett max. gázcsatlakozási nyomás Földgáz mbar PB-gáz mbar 57,5 57,5 Max. elektr. teljesítményfelvétel (fűtőköri keringető W szivattyúval együtt) Védettség IP X4D X4D Tömeg kg Ahőcserélő űrtartalma l 0,55 0,55 Fűtővíz-tömegáram 230 mbar maradék szállítási l/h magasság esetén Névleges átfolyó vízmennyiség ΔT = 20 K esetén l/h Megeng. üzemi nyomás bar 3 3 A gázüzemű fűtőkészülék csatlakozásai Kazán-előremenő és -visszatérő G ¾ ¾ Meleg- és hidegvíz G ½ ½ Gázcsatlakozás G ¾ ¾ Méretek Mélység mm Szélesség mm Magasság mm Membrános tágulási tartály fűtővízhez Űrtartalom l 8 8 Előnyomás bar 0,8 0,8 Tároló-töltő rendszerű használati melegvíz tároló Űrtartalom l Megeng. üzemi nyomás bar A hidegvíz oldali csatlakozás legalacsonyabb nyomása bar 0,5 0,5 Használati melegvíz tartós teljesítmény kw ről 40 C-ra történő vízmelegítés esetén l/h N L teljesítmény-jellegszám 2,0 2,0 Max. lecsapolható mennyiség a megadott N L teljesítmény-jellegszám l/perc és 10-ről 40 C -ra történő vízmele- gítés esetén (max. 10 perc) Csatlakozási értékek a max. terhelésre vonatkoztatva H földgáz m 3 /h 3,52 3,52 S földgáz m 3 /h 4,10 4,10 PB-gáz kg/h 2,58 2,58 Az égéstermékre jellemző értékek (az égéstermékelvezető rendszer méretezéséhez az MSZ EN szerint) Égéstermék-hőmérsékletek (20 C-os égést tápláló levegő hőmérsékleten mért értékek) használati melegvíz készítés esetén (földgáz/pbgáz) C 146/ / / /128 felső névleges hőteljesítménynél (földgáz/pb-gáz) C 121/ / / /128 alsó névleges hőteljesítménynél (földgáz/pb-gáz) C 105/ /117 98/94 98/94 Tömegáram használati melegvíz készítés esetén (földgáz/pbgáz) kg/h 56,7/59,5 56,7/59,5 80,1/78,0 80,1/78,0 CO 2 -tartalom % 7,3/8,5 7,3/8,5 5,3/6,3 5,3/6,3 felső névleges hőteljesítménynél (földgáz/pb-gáz) kg/h 43,9/61,1 56,7/59,5 77,8/74,6 80,1/78,0 CO 2 -tartalom % 7,7/6,8 7,3/8,5 4,4/5,4 5,3/6,3 alsó névleges hőteljesítménynél (földgáz/pb-gáz) kg/h 49,7/52,0 49,7/52,0 69,1/71,0 69,1/71,0 CO 2 -tartalom % 3,1/3,7 3,1/3,7 2,2/2,6 2,2/2,6 Hatásfok % 82 (H f )/91(H a ) 82 (H f )/91(H a ) VITOPEND 222-W VIESMANN 3

4 A Vitopend 222-W műszaki adatai (folytatás) Gázüzemű fűtőkészülék helyiség levegőjétől független helyiség levegőjétől függő Névleges teljesítmény-tartomány a helyiség fűtése, kw 10,5-24/30 10,5-30/30 10,5-24/30 10,5-30/30 ill. használati melegvíz készítése esetén Szükséges szállítónyomás Pa 1,5 Égéstermék-csatlakozás 140 vagy 150 Égéstermék-elvezető/levegő-bevezető csatlakozás koaxiális Ø mm 60 / 100 vagy 80/125 párhuzamos Ø mm 80/80 Fontos tudnivaló! Ha a gázcsatlakozási nyomás meghaladja a max. megengedett értéket, egy külön gáznyomás-szabályozót kell a kazánberendezés elé kapcsolni. A helyiség levegőjétől független üzemmód A E GA HR az elektromos ellátó vezetékek tartománya ürítés gázcsatlakozás fűtési visszatérő HV fűtési előremenő KW hidegvíz SIV biztonsági szelep használati melegvíz oldalon WW melegvíz Fontos tudnivaló! A csövek helyszíni csatlakoztatási méreteit lásd a 7. oldaltól 4 VIESMANN VITOPEND 222-W

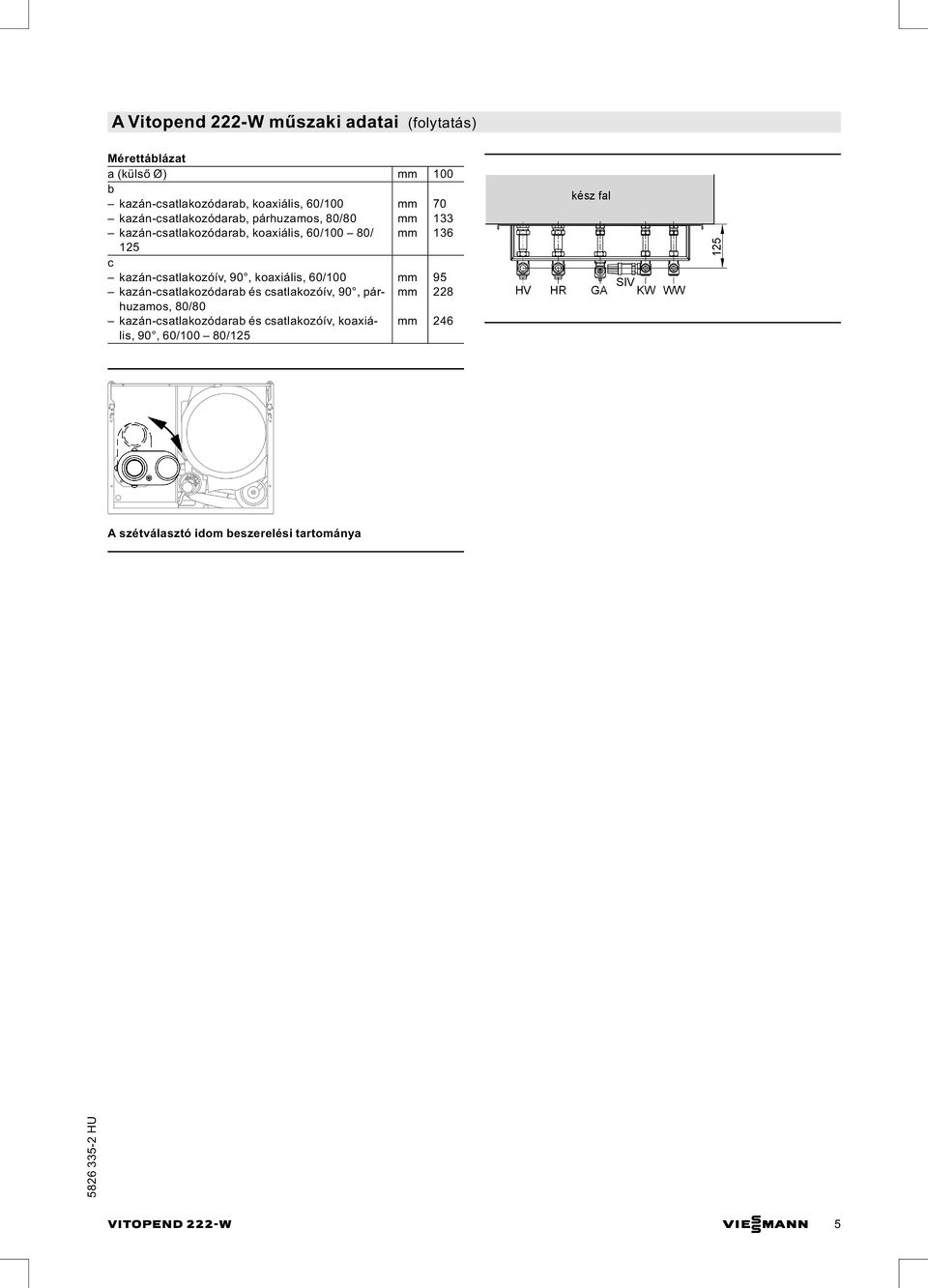

5 A Vitopend 222-W műszaki adatai (folytatás) Mérettáblázat a(külső Ø) mm 100 b kazán-csatlakozódarab, koaxiális, 60/100 mm 70 kazán-csatlakozódarab, párhuzamos, 80/80 mm 133 kazán-csatlakozódarab, koaxiális, 60/100 80/ mm c kazán-csatlakozóív, 90, koaxiális, 60/100 mm 95 kazán-csatlakozódarab és csatlakozóív, 90, párhuzamos, mm /80 kazán-csatlakozódarab és csatlakozóív, koaxiális, 90, 60/100 80/125 mm 246 A szétválasztó idom beszerelési tartománya VITOPEND 222-W VIESMANN 5

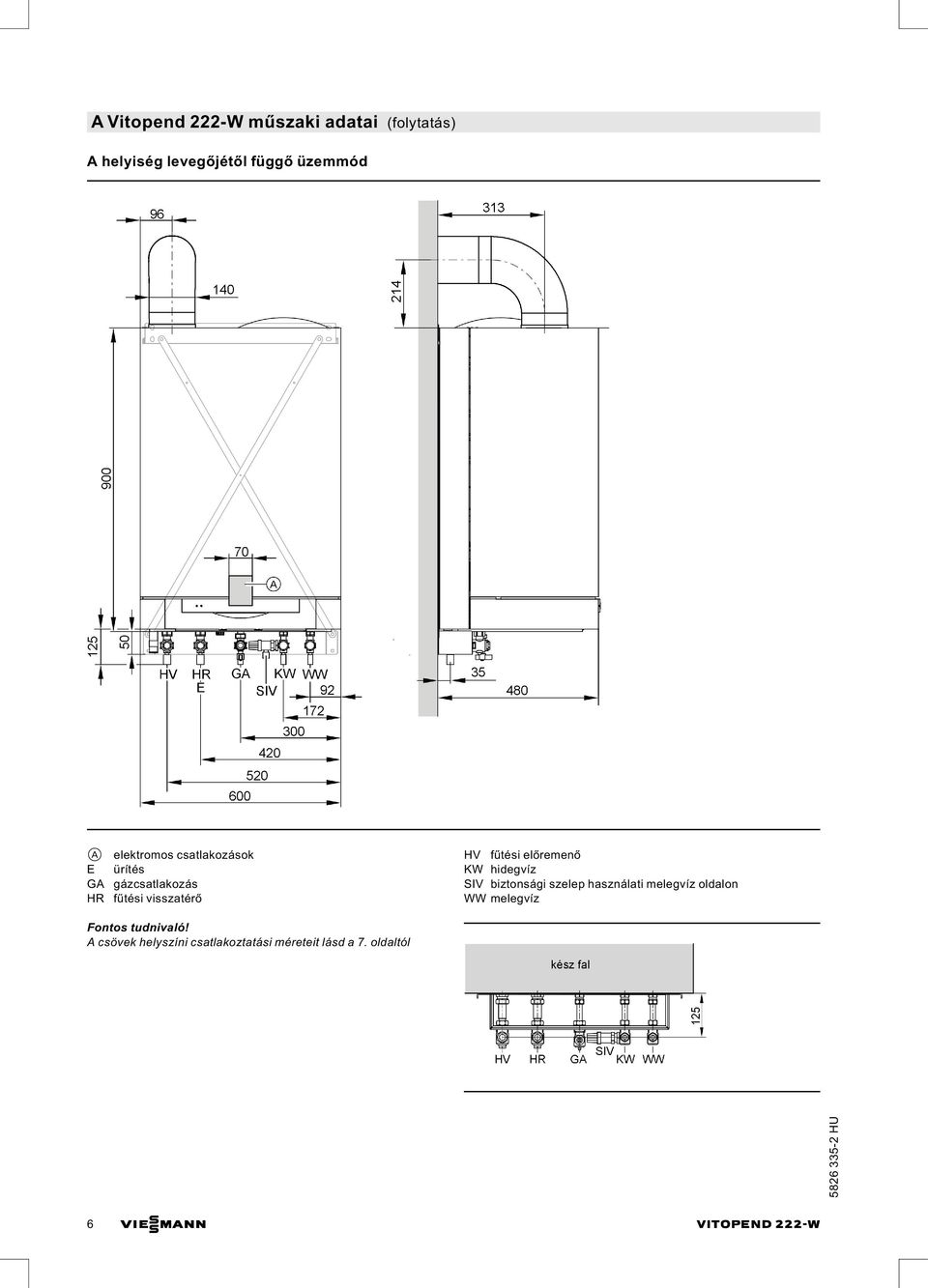

6 A Vitopend 222-W műszaki adatai (folytatás) A helyiség levegőjétől függő üzemmód A E GA HR elektromos csatlakozások ürítés gázcsatlakozás fűtési visszatérő HV fűtési előremenő KW hidegvíz SIV biztonsági szelep használati melegvíz oldalon WW melegvíz Fontos tudnivaló! A csövek helyszíni csatlakoztatási méreteit lásd a 7. oldaltól 6 VIESMANN VITOPEND 222-W

7 A Vitopend 222-W műszaki adatai (folytatás) Fűtőköri keringető szivattyú Maradék szállítómagasság (beépített túláram-szeleppel) Előszerelés Karbantartási munkálatokhoz szükséges távolság A karbantartási munkálatokhoz hagyjon szabadon 700 mm távolságot a Vitopend előtt. A Vitopend mellett jobbra és balra nem kell szabad területet hagyni a karbantartáshoz. Előszerelés: szerelés vakolati síkon A nyersfalazott épületbe szereléshez szükséges tartozékok: & Szerelési segédeszköz vagy szerelőkeret Rögzítőelemekkel, szerelvényekkel, gázelzáró csappal, használati melegvíz oldali biztonsági szeleppel és csőívekkel. VITOPEND 222-W VIESMANN 7

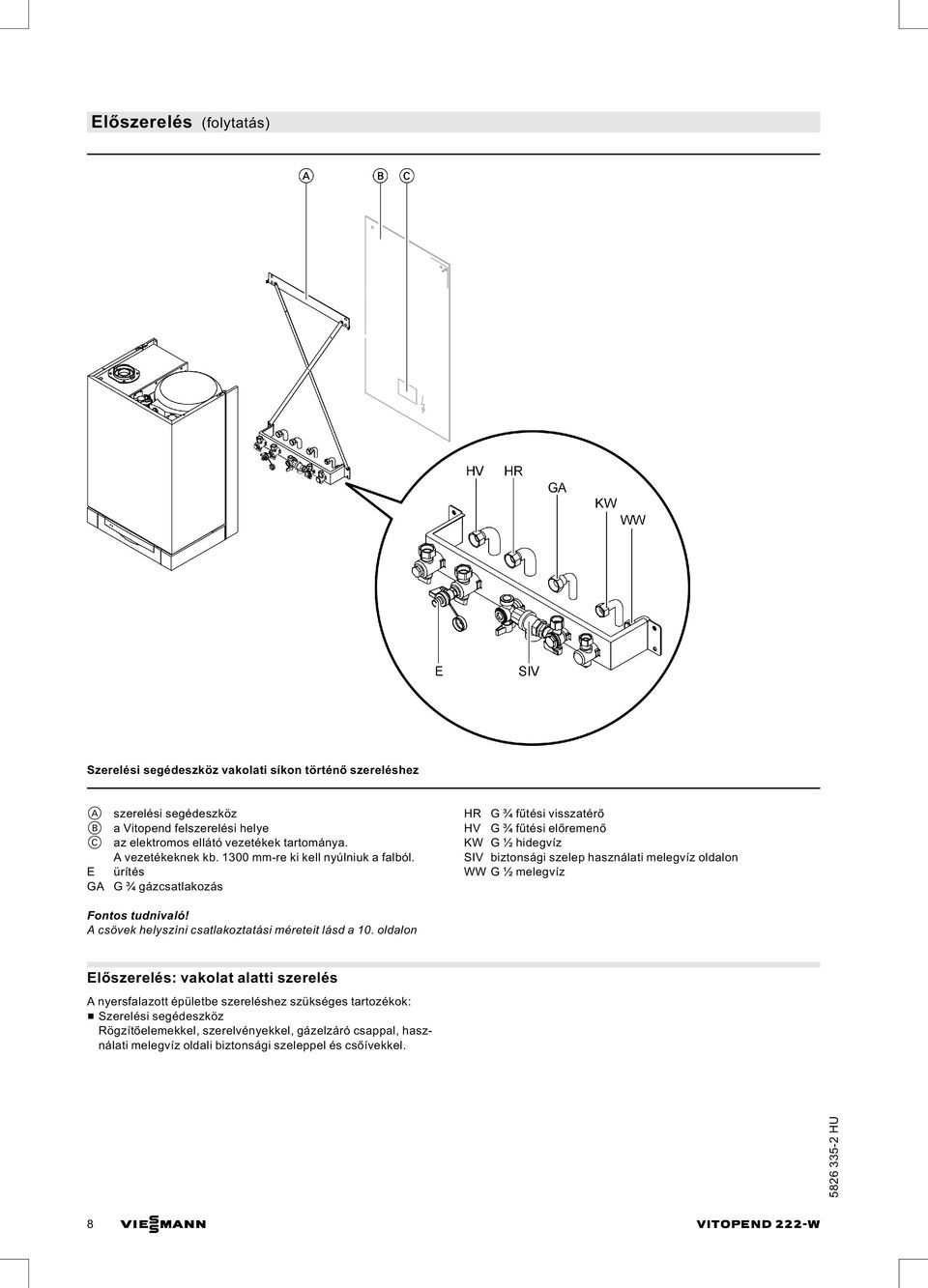

8 Előszerelés (folytatás) Szerelési segédeszköz vakolati síkon történő szereléshez A B C E GA szerelési segédeszköz a Vitopend felszerelési helye az elektromos ellátó vezetékek tartománya. A vezetékeknek kb mm-re ki kell nyúlniuk a falból. ürítés G ¾ gázcsatlakozás HR G ¾ fűtési visszatérő HV G ¾ fűtési előremenő KW G ½ hidegvíz SIV biztonsági szelep használati melegvíz oldalon WW G ½ melegvíz Fontos tudnivaló! A csövek helyszíni csatlakoztatási méreteit lásd a 10. oldalon Előszerelés: vakolat alatti szerelés A nyersfalazott épületbe szereléshez szükséges tartozékok: & Szerelési segédeszköz Rögzítőelemekkel, szerelvényekkel, gázelzáró csappal, használati melegvíz oldali biztonsági szeleppel és csőívekkel. 8 VIESMANN VITOPEND 222-W

9 Előszerelés (folytatás) Szerelési segédeszköz vakolat alatti szereléshez A B C E GA szerelési segédeszköz a Vitopend felszerelési helye az elektromos ellátó vezetékek tartománya. A vezetékeknek kb mm-re ki kell nyúlniuk a falból. ürítés R ½ gázcsatlakozó HR R ¾ fűtési visszatérő HV R ¾ fűtési előremenő KW R ½ hidegvíz SIV biztonsági szelep használati melegvíz oldalon WW R ½ melegvíz Elektromos csatlakozás Hálózati csatlakozás A hálózati csatlakozással kapcsolatos munkáknál tartsa be a helyi energiaszolgáltató vállalat bekötési előírásait és a magyar szabványok erre vonatkozó előírásait (a: ÖVE előírásokat)! A tápvezetéket max. 16 A rel szabad biztosítani. A hálózati csatlakozáshoz (230 V~/50 Hz) rögzített csatlakozót kell alkalmazni. Az ellátó vezetékeket és a kiegészítő tartozékokat a készülékben lévő csatlakozó sorkapcsokhoz kell csatlakoztatni. VITOPEND 222-W VIESMANN 9

10 Előszerelés (folytatás) A kiegészítő tartozékok hálózati csatlakoztatása A kiegészítő tartozékok hálózati csatlakoztatását közvetlenül a szabályozón is el lehet végezni. Ezt a csatlakozót a berendezéskapcsolóval lehet működtetni (max. 4 A). Nedves helyiségben történő felállítás esetén a kiegészítő tartozékok hálózati csatlakoztatása nem történhet a szabályozón. A megjelölt B tartományban a vezetékeknek 1300 mm-re ki kell nyúlniuk a falból. Vezetékek NYM-J 3 1,5mm 2 hálózati vezetékek (kiegészítő tartozék is) gyűjtő zavarjelzés 2-erű, min. NYM-O 3 x 1,5 mm 2 0,75 mm 2 H1 és H2 (KM- Vitotrol 100, UTA típus BUS) külső bővítő adapter külsőhőmérsékletérzékelő Vitotronic 200-H (LON) bővítőkészlet keverőszeleppel rendelkező fűtőkörhöz (KM-BUS) Vitotrol 100, UTD - típus Vitotrol 200 Vitotrol 300 Reteszkapcsolás Reteszelést kell alkalmazni a helyiség levegőjétől függő üzemben, ha az azonos légtérben elszívó készülék (pl. páraelszívó ernyő) található. Ehhez alkalmazható a H2 belső bővítő adapter (kiegészítő tartozék). Így az égő bekapcsolásakor az elszívó berendezések kikapcsolnak. A vonatkoztatási pont: a Vitopend felső pereme B az elektromos ellátó vezetékek tartománya Kiegészítő tartozékok a Vitopend felszereléséhez Szerelési segédeszközök a vakolati síkon történő szereléshez Rend. sz & Fali tartó & Szerelőkereszt & Zárószerelvényekkel, használati melegvíz oldali biztonsági szeleppel valamint kazántöltő- ésürítőcsappal ellátott konzol & Csőívek, 15/22 Ø & Gázelzáró csap, G ¾ 10 VIESMANN VITOPEND 222-W

11 Kiegészítő tartozékok a Vitopend felszereléséhez (folytatás) Szerelési segédeszközök vakolat alatti szereléshez rend.sz Összetevők: & Fali tartó & Szerelőkereszt & Szerelőlemez & Zárószerelvényekkel, használati melegvíz oldali biztonsági szeleppel valamint kazántöltő- ésürítőcsappal ellátott konzol & Csőidomdarabok, 15/18 Ø & Gázelzáró csap, G ¾ Szerelvény-burkolat rend.sz Töltőberendezés leválasztó szeleppel rend. sz Membrános tágulási tartály használati melegvízhez rend. sz Űrtartalom 2 liter Előnyomás 5,2 bar VITOPEND 222-W VIESMANN 11

12 Kiegészítő tartozékok a Vitopend felszereléséhez (folytatás) Atöltőberendezés záródugója rend. sz Atöltőberendezés bevezető vezetékének elzárásához, ha a töltőberendezés használata nem engedélyezett. Lefolyótölcsér-készlet rend. sz Lefolyótölcsér szifonnal és csőrózsával. Biztonsági szelep & rend. sz bar & rend. sz bar Vitotronic100, HC1 típus (állandó kazánvíz-hőmérsékletű üzemmód) Felépítés és funkciók Modulrendszerű felépítés A szabályozó be van építve a kazánba. A szabályozó egy alapkészülékből, elektronika modulokból és egy kezelőegységből áll. Alapkészülék: & hálózati kapcsoló & Optolink laptop kommunikációs port & üzem és zavarjelzés & reteszoldó nyomógomb & biztosítékok Kezelőegység: & kijelző & hőmérsékletek és kódolások beállítása és kijelzése & üzemzavarjelzések kijelzése & Nyomógombok: programválasztás kazánvíz hőmérséklet használati melegvíz hőmérséklete használati melegvíz komfortfunkció kéményseprő ellenőrző funkció Funkciók & Elektronikus kazánköri szabályozó állandó kazánvíz hőmérsékletű üzemre & A helyiséghőmérséklet függvényében vezérelt üzemhez (az energiatakarékosságra vonatkozó német EnEV rendeletnek megfelelően) UTA vagy UTD típusú Vitotrol 100 ra van szükség & Afűtőkészülék fagyvédelmi ellenőrzése & Beépített diagnosztikai rendszer & Beépített tárolóhőmérséklet szabályozó Szabályozási karakterisztika PI-jelleg folyamatos szabályozású kimenettel. Az üzemi programok beállítása Afűtési rendszer fagyvédelme minden üzemmódban biztosított. A programválasztó gombokkal a következő üzemi programok állíthatók be: & fűtés és melegvíz & csak HMV üzemmód & standby üzem (csak fagyvédelmi funkció) 12 VIESMANN VITOPEND 222-W

13 Vitotronic100, HC1 típus (állandó kazánvíz-hőmérsékletű üzemmód) (folytatás) Fagyvédelmi funkció 5 C os kazánvíz hőmérsékletnél az égő bekapcsol, és 40 C os kazánvíz hőmérsékletnél kikapcsol. A keringető szivattyú az égővel egyidejűleg kapcsol be és késleltetve kapcsol ki. A berendezés fagyvédelme érdekében a keringető szivattyú bizonyos időközönként (naponta max. 24 szer) kb. 10 percre bekapcsolható. Nyári üzemmód w üzemi program Az égő csak akkor lép üzembe, ha a tároló-vízmelegítőt felkell fűteni. Kazánhőmérséklet-érzékelő A szabályozó beépített és csatlakoztatott kazánhőmérséklet-érzékelőt tartalmaz. üzemeléskor C raktározáskor és szállításkor C Töltési hőmérséklet-érzékelő Atöltésihőmérséklet érzékelője be van építve a kazánba. Védettség IP 32 üzemeléskor C raktározáskor és szállításkor C Kilépési hőmérséklet-érzékelő A kilépési hőmérséklet-érzékelő be van építve a kazánba. Védettség IP 32 üzemeléskor C raktározáskor és szállításkor C H1 belső bővítő adapter A H1 belső bővítő adapter a szabályozóba van beépítve. Funkció: & a tárolótöltő szivattyút kapcsolja & külső biztonsági mágnesszelep csatlakoztatása (PB-gáz) lehetséges A relékimenet névleges terhelhetősége: 1(0,5) A 250 V~ Névleges feszültség 230 V~ Névleges frekvencia 50 Hz A Vitotronic 100, HC1 típus műszaki adatai Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Névleges áram 6 A Érintésvédelmi osztály I Hatásmód 1 B típus az MSZ EN szerint üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Az elektronikus hőmérsékletőr beállítása Az előremenő vízhőmérséklet beállítási tartománya A használati melegvíz hőmérsékletének beállítási tartománya 88 C (átállítás nem lehetséges) C C A Vitotronic 100, HC1 típus kiegészítő tartozékai Vitotrol 100, UTA típus Rend. sz Szobatermosztát & kapcsolókimenettel (kétpontos kimenet) & analóg kapcsolóórával & beállítható napi programmal & a standard kapcsolási idők gyárilag be vannak állítva (egyénileg programozhatók) & legrövidebb kapcsolási időköz: 15 perc A Vitotrol 100 szobatermosztátot a fő lakóhelyiségben egy belső falra kell felszerelni, a fűtőtesttel szemben, de nem polcra, szekrénybe, ajtó vagy hőforrások (pl. közvetlen napfény, kandalló, TVkészülék stb.) közvetlen közelébe. Csatlakoztatás a szabályozóhoz: 3-erű vezeték 1,5 mm 2 -es vezeték-keresztmetszettel (zöld/sárga nélkül), 230 V~ feszültséghez. Névleges feszültség 230 V/50 Hz Az érintkező névleges terhelhetősége 6(1) A 250 V~ VITOPEND 222-W VIESMANN 13

14 A Vitotronic 100, HC1 típus kiegészítő tartozékai (folytatás) Védettség IP 20 az MSZ EN szerint felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C Az előírt értékek beállítási tartománya normál és csökkentett üzemmódban C Előírt helyiséghőmérséklet lekapcsolt üzemben 6 C Vitotrol 100, UTD típus Rend. sz Szobatermosztát & kapcsolókimenettel (kétpontos kimenet) & digitális kapcsolóórával & napi és heti programmal & forgatógombbal a következő programok beállításához: normál helyiséghőmérséklet: állandó normál csökkentett helyiséghőmérséklet: állandó csökkentett fagyvédelmi hőmérséklet: fagy 2 gyárilag beállított időprogram egy egyedileg beállítható időprogram nyaralás program & nyomógombokkal party és takarék üzemmódhoz A Vitotrol 100 távvezérlőt afő lakóhelyiségben egy belső falra kell felszerelni, a fűtőtesttel szemben, de nem polcra, szekrénybe, ajtó vagy hőforrások (pl. közvetlen napfény, kandalló, TV-készülék stb.) közvetlen közelébe. Az üzemelés hálózattól független (két 1,5 V-os LR6 (AA) típusú alkáli elemmel, az üzemelés időtartama kb. 1,5 év). Csatlakoztatás a szabályozóhoz: 2-erű vezeték, 1,5 mm 2 vezeték-keresztmetszettel, 230 V~ feszültséghez. AH4külső bővítő adapter megléte esetén (kiegészítő tartozék) a csatlakoztatás egy törpefeszültségű vezetékkel lehetséges. Névleges feszültség 3 V A potenciálmentes érintkező névleges terhelhetősége max. 6(1) A, 230 V~ min. 1 ma 5 V Védettség IP 20 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Hatásmód RS 1B típus az MSZ EN szerint üzemeléskor C raktározáskor és szállításkor C Beállítási tartományok normál hőmérséklet C csökkentett hőmérséklet C fagyvédelem 6-10 C Menettartalék elemcsere esetén 10 perc Vitocom 100, GSM típus & SIM kártya nélkül rend. sz. Z Funkciók: & távkapcsolás a GSM mobiltelefon-hálózaton keresztül & távlekérdezés a GSM mobiltelefon-hálózaton keresztül & távellenőrzés az 1-es és a 2-es mobiltelefonnak érkező SMS üzenetek által & további berendezések távellenőrzése digitális bemeneten keresztül (230 V) & GSM antenna (3,0 m hosszú), mágneses láb és ragasztó csík & KM-BUS összekötő vezeték (3,0 m hosszú) Helyszíni feltételek: Jó hálózati vétel a kiválasztott mobiltelefon-hálózat szolgáltató GSM kommunikációjához (ajánlott szolgáltató: T-Mobile). Az összes KM-BUS résztvevő vezetékeinek teljes hossza max. 50 m. Konfiguráció: Mobiltelefonok SMS üzeneteken keresztül Szállítási terjedelem: & Vitocom 100 (attól függően, hogy SIM kártyával vagy anélkül történt a megrendelés) & hálózati csatlakozóvezeték eurodugóval (2,0 m hosszú) 14 VIESMANN VITOPEND 222-W

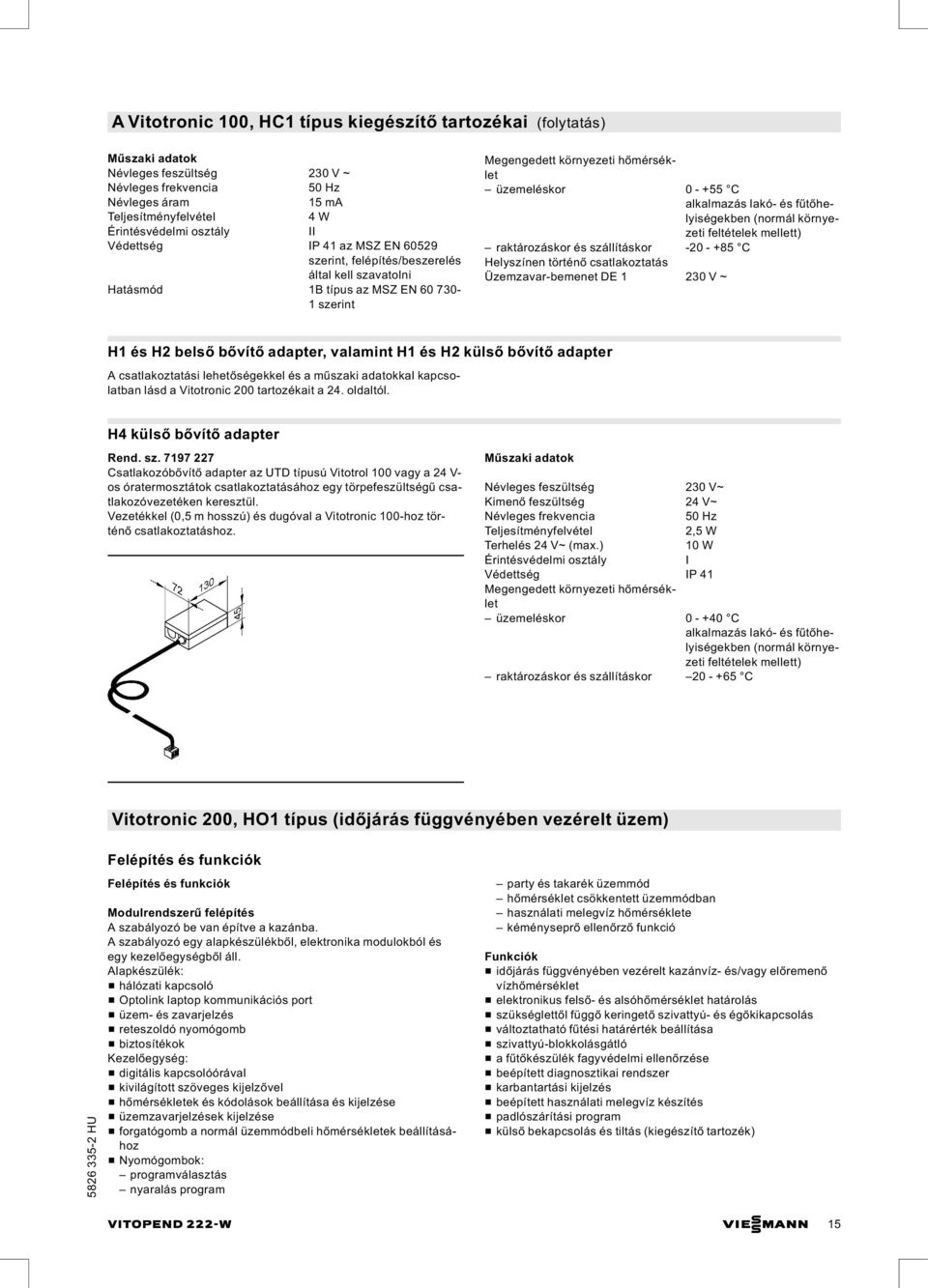

15 A Vitotronic 100, HC1 típus kiegészítő tartozékai (folytatás) Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 15 ma Teljesítményfelvétel 4 W Érintésvédelmi osztály II Védettség IP 41 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Hatásmód 1B típus az MSZ EN szerint üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Helyszínen történő csatlakoztatás Üzemzavar-bemenet DE V ~ H1 és H2 belső bővítő adapter, valamint H1 és H2 külső bővítő adapter A csatlakoztatási lehetőségekkel és a műszaki adatokkal kapcsolatban lásd a Vitotronic 200 tartozékait a 24. oldaltól. H4 külső bővítő adapter Rend. sz Csatlakozóbővítő adapter az UTD típusú Vitotrol 100 vagy a 24 V- os óratermosztátok csatlakoztatásához egy törpefeszültségű csatlakozóvezetéken keresztül. Vezetékkel (0,5 m hosszú) és dugóval a Vitotronic 100-hoz történő csatlakoztatáshoz. Névleges feszültség 230 V~ Kimenő feszültség 24 V~ Névleges frekvencia 50 Hz Teljesítményfelvétel 2,5 W Terhelés 24 V~ (max.) 10 W Érintésvédelmi osztály I Védettség IP 41 üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Vitotronic 200, HO1 típus (időjárás függvényében vezérelt üzem) Felépítés és funkciók Felépítés és funkciók Modulrendszerű felépítés A szabályozó be van építve a kazánba. A szabályozó egy alapkészülékből, elektronika modulokból és egy kezelőegységből áll. Alapkészülék: & hálózati kapcsoló & Optolink laptop kommunikációs port & üzem és zavarjelzés & reteszoldó nyomógomb & biztosítékok Kezelőegység: & digitális kapcsolóórával & kivilágított szöveges kijelzővel & hőmérsékletek és kódolások beállítása és kijelzése & üzemzavarjelzések kijelzése & forgatógomb a normál üzemmódbeli hőmérsékletek beállításához & Nyomógombok: programválasztás nyaralás program party és takarék üzemmód hőmérséklet csökkentett üzemmódban használati melegvíz hőmérséklete kéményseprő ellenőrző funkció Funkciók & időjárás függvényében vezérelt kazánvíz és/vagy előremenő vízhőmérséklet & elektronikus felső és alsóhőmérséklet határolás & szükséglettől függő keringető szivattyú és égőkikapcsolás & változtatható fűtési határérték beállítása & szivattyú blokkolásgátló & afűtőkészülék fagyvédelmi ellenőrzése & beépített diagnosztikai rendszer & karbantartási kijelzés & beépített használati melegvíz készítés & padlószárítási program & külső bekapcsolás és tiltás (kiegészítő tartozék) VITOPEND 222-W VIESMANN 15

16 Vitotronic 200, HO1 típus (időjárás függvényében vezérelt üzem) (folytatás) Ahőszükséglet-számítás megfelel az MSZ EN szabvány előírásainak. Alacsony külső hőmérséklet esetén a felfűtési teljesítmény csökkentése érdekében növeli a csökkentett helyiséghőmérsékletet. A csökkentési szakaszt követő felfűtési idő lerövidítése érdekében egy időre megemelkedik az előremenő vízhőmérséklet. Az energiatakarékosságra vonatkozó rendelet értelmében a hőmérséklet szabályozását helyiségenként kell megoldani, pl. termosztátszelepek által. Szabályozási karakterisztika PI-jelleg folyamatos szabályozású kimenettel. Időprogram Digitális időprogram & napi és heti program, naptár & automatikus nyári és téli átállítás & automatikus funkció használati melegvíz készítéshez és a melegvíztároló cirkulációs szivattyújához & az idő, a dátum, valamint a helyiségfűtés, a használati melegvíz készítés és a melegvíztároló cirkulációs szivattyújának standard kapcsolási idői gyárilag be vannak állítva & a kapcsolási idők egyénileg programozhatók, naponta max. négy idősáv állítható be Legrövidebb kapcsolási időköz: 10 perc Menettartalék: 5 év Az üzemi programok beállítása Afűtési rendszer fagyvédelme minden üzemmódban biztosított. A programválasztó gombokkal a következő üzemi programok állíthatók be: & fűtés és melegvíz & csak HMV üzemmód & standby üzem (fagyvédelmi funkcióval) Az üzemi program külső átkapcsolása H1 vagy H2 külső bővítő adapter alkalmazásával is lehetséges (pl. épületfelügyeleti rendszer). Fagyvédelmi funkció & A fagyvédelmi funkció a külső hőmérséklet kb. +1 C alá süllyedése esetén kapcsol be. A fagyvédelmi funkció aktiválása során a keringető szivattyú bekapcsol, és a kazánvíz kb. 40 C os alsó hőmérsékleten marad. & A fagyvédelmi funkció a külső hőmérséklet kb. +3 C fölé emelkedése esetén kikapcsol. Nyári üzemmód w üzemi program Az égő csak akkor lép üzembe, ha a tároló-vízmelegítőt felkell fűteni. Afűtési jelleggörbe beállítása (meredekség és eltolás) A Vitotronic 200 a kazánvíz-hőmérsékletet és a keverőszeleppel rendelkező fűtőkör előremenő vízhőmérsékletét (bővítőkészlet esetén) időjárás függvényében szabályozza. Ennek során a szabályozó a külső hőmérsékletől függően automatikusan emeli ill. csökkenti a kazánvíz és a fűtőkör előremenő hőmérsékletét. A beállított helyiséghőmérséklet eléréséhez szükséges vízhőmérséklet a fűtési rendszertől ésafűtendő épület hőszigetelésétől függ. Fűtési jelleggörbék: A kazánvíz-hőmérséklet felső határát a hőmérsékletőr ésazelektronikus felsőhőmérséklet-határolón beállított hőmérséklet szabja meg. Az előremenő vízhőmérséklet nem haladhatja meg a kazánvízhőmérsékletet. Fűtési rendszer hidraulikus váltóval Hidraulikus váltó alkalmazása esetén csatlakoztatni kell egy hőmérséklet-érzékelőt a hidraulikus váltóhoz. Kazánhőmérséklet-érzékelő A szabályozó beépített és csatlakoztatott kazánhőmérséklet-érzékelőt tartalmaz. üzemeléskor C raktározáskor és szállításkor C Töltési hőmérséklet-érzékelő Atöltésihőmérséklet érzékelője be van építve a kazánba. Védettség IP 32 üzemeléskor C raktározáskor és szállításkor C Kilépési hőmérséklet-érzékelő A kilépési hőmérséklet-érzékelő be van építve a kazánba. Védettség IP 32 üzemeléskor C raktározáskor és szállításkor C Külsőhőmérséklet-érzékelő Javasolt elhelyezés: & az épület északi vagy északnyugati falán & 2-2,5 m-rel a talajszint felett, többemeletes épületeknél kb. a második emelet felső részén Csatlakoztatás: & 2-erű réz vezeték, max. 35 m vezetékhossz, 1,5 mm 2 -es vezeték-keresztmetszet. & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni 16 VIESMANN VITOPEND 222-W

17 Vitotronic 200, HO1 típus (időjárás függvényében vezérelt üzem) (folytatás) Védettség IP 43 az MSZ EN szerint felépítés/beszerelés által kell szavatolni üzemeléskor, raktározáskor és szállításkor C A Vitotronic 200, HO1 típus műszaki adatai Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Névleges áram 6 A Teljesítményfelvétel fűtőköri keringető szivattyúval együtt helyiség levegőjétől függő üzem 98 W helyiség levegőjétől független 148 W üzem Érintésvédelmi osztály I Hatásmód 1 B típus az MSZ EN szerint üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Az elektronikus hőmérsékletőr 88 C (átállítás nem lehetséges) beállítása A használati melegvíz hőmérsékletének beállítási tartománya C Afűtési jelleggörbe beállítási tartománya Meredekség 0,2-3,5 Eltolás K A Vitotronic 200, HO1 típus kiegészítő tartozékai Fontos tudnivaló távvezérlők helyiséghőmérséklet-szabályozási funkciójához (RS-funkció) Padlófűtési köröknél ne kapcsolja be az RS-funkciót ( tehetetlenség ). Az RS-funkció csak keverőszeleppel rendelkező fűtőkörre hathat. Fontos tudnivaló a Vitotrol 200 és 300 távvezérlőhöz Az adott fűtési rendszer minden fűtőköréhez alkalmazható a Vitotrol 200 vagy a Vitotrol 300. Vitotrol 200 Rend. sz KM-BUS-résztvevő. A tetszés szerinti helyiségben lévő Vitotrol 200 távvezérlő készülék beállítja egy fűtőkörön belül a kívánt normál üzemmódbeli hőmérsékletet és üzemi programot. A Vitotrol 200 kivilágított üzemi program választó gombokkal és party-üzemkapcsolóval valamint takarék-kapcsológombbal rendelkezik. RS-funkció: Afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-készülék stb.) közvetlen közelébe. A beépített helyiséghőmérséklet-érzékelő méri a helyiséghőmérsékletet, szükség esetén korrigálja az előremenő vízhőmérsékletet és (amennyiben kódolva van) a fűtőüzem kezdeténél beindítja agyorsfelfűtést. Csatlakoztatás: & 2-erű vezeték, max. 50 m vezetékhossz (több távvezérlő csatlakoztatása esetén is) & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni & a szállítási terjedelem tartalmazza a törpefeszültségű dugós csatlakozót VITOPEND 222-W VIESMANN 17

18 A Vitotronic 200, HO1 típus kiegészítő tartozékai (folytatás) Feszültségellátás a KM-BUS-on keresztül Teljesítményfelvétel 0,2 W Érintésvédelmi osztály III Védettség IP 30 az MSZ EN szerint felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C A helyiséghőmérséklet előírt értékének beállítási tartománya C átállítható 3-23 C vagy C A csökkentett üzemmód előírt helyiséghőmérsékletének beállítása a szabályozón történik. Vitotrol 300 Rend.sz KM-BUS-résztvevő. A Vitotrol 300 távvezérlő egy fűtőkörben beállítja a kívánt előírt helyiséghőmérsékletet normál és csökkentett üzemmódban, a helyiség fűtésének üzemi programját és kapcsolási idejét, a használati melegvíz készítést és a melegvíztároló cirkulációs szivattyúját. A Vitotrol 300 kivilágított kijelzővel és kivilágított üzemprogramválasztó gombokkal, party- valamint takarék-kapcsológombbal, automatikus nyári és téli átállítással, nyaralás program, nap és pontos idő nyomógombokkal rendelkezik. WS-funkció: az épületben bárhol felszerelhető. RS-funkció: afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-készülék stb.) közvetlen közelébe. A beépített helyiséghőmérséklet-érzékelő méri a helyiséghőmérsékletet, szükség esetén korrigálja az előremenő vízhőmérsékletet és (amennyiben kódolva van) a fűtőüzem kezdeténél beindítja agyorsfelfűtést. Csatlakoztatás: & 2-erű vezeték, max. 50 m vezetékhossz (több távvezérlő csatlakoztatása esetén is) & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni & a szállítási terjedelem tartalmazza a törpefeszültségű dugós csatlakozót Feszültségellátás a KM-BUS-on keresztül Teljesítményfelvétel 0,5 W Érintésvédelmi osztály III Védettség IP 30 az MSZ EN szerint felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C A helyiséghőmérséklet előírt értékének beállítási tartománya normál üzemmódban C átállítható 3-23 C-ra vagy C-ra csökkentett üzemmódban 3-37 C Helyiséghőmérséklet-érzékelő rend. sz A külön helyiséghőmérséklet-érzékelőt a Vitotrol 200, ill. 300 kiegészítéseként alkalmazhatja, ha a Vitotrol 200, ill. 300 nem helyezhető el a fő lakóhelyiségben vagy nem talál ezen kívül megfelelő helyet a hőmérséklet mérésére, ill. beállítására. Afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-készülék stb.) közvetlen közelébe. A helyiséghőmérséklet-érzékelőt a Vitotrol 200 vagy 300 készülékhez kell csatlakoztatni. Csatlakoztatás: & 2-erű réz vezeték, 1,5 mm 2 vezeték-keresztmetszettel & távvezérlőtől számított vezetékhossz: max. 30 m & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni Érintésvédelmi osztály III 18 VIESMANN VITOPEND 222-W

19 A Vitotronic 200, HO1 típus kiegészítő tartozékai (folytatás) Védettség IP 30 az MSZ EN szerint felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C Rádió-óra vevő rend. sz ADCF77időjeladó vételére (Németországban a jeladás a Frankfurt/Main közelében lévő Mainflingenből érkezik). A pontos idő és a dátum rádióvezérelt pontossággal állítódik be. Egy külső falra, az adó irányában kell felszerelni. Fémes anyagok, pl. vasbeton, szomszédos épületek és elektromágneses zavarforrások, pl. nagyfeszültségű és felsővezetékek korlátozhatják a vételminőséget. Csatlakoztatás: & 2-erű réz vezeték, max. 35 m vezetékhossz, 1,5 mm 2 vezetékkeresztmetszet & A vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni. Vitocom 100, GSM típus & SIM kártya nélkül rend. sz. Z Funkciók: & távkapcsolás a GSM mobiltelefon-hálózaton keresztül & távlekérdezés a GSM mobiltelefon-hálózaton keresztül & távellenőrzés az 1-es és a 2-es mobiltelefonnak érkező SMS üzenetek által & további berendezések távellenőrzése digitális bemeneten keresztül (230 V) Konfiguráció: Mobiltelefonok SMS üzeneteken keresztül Szállítási terjedelem: & Vitocom 100 (attól függően, hogy SIM kártyával vagy anélkül történt a megrendelés) & hálózati csatlakozóvezeték eurodugóval (2,0 m hosszú) & GSM antenna (3,0 m hosszú), mágneses láb és ragasztó csík & KM-BUS összekötő vezeték (3,0 m hosszú) Helyszíni feltételek: Jó hálózati vétel a kiválasztott mobiltelefon-hálózat szolgáltató GSM kommunikációjához (ajánlott szolgáltató: T-Mobile). Az összes KM-BUS résztvevő vezetékeinek teljes hossza max. 50 m. Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 15 ma Teljesítményfelvétel 4 W Érintésvédelmi osztály II Védettség IP 41 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Hatásmód 1B típus az MSZ EN szerint üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Helyszínen történő csatlakoztatás Üzemzavar-bemenet DE V ~ Vitocom 300, FA3, FE1 és FI1 típus & FA3 típus rend. sz & FE1 típus rend. sz & FI1 típus rend. sz Vitodata 300 készülékkel együtt: & üzemzavarok és/vagy adatpontok interneten keresztüli távjelzésére, távellenőrzésére és távlekérdezésére & fűtési rendszerek távkapcsolása, valamint paramétereik és kódjaik távolról történő beállítása az interneten keresztül VITOPEND 222-W VIESMANN 19

20 A Vitotronic 200, HO1 típus kiegészítő tartozékai (folytatás) Konfiguráció: & Vitosoft 200, LNR típus, az Optolink-en keresztül & Vitodata 300-on keresztül Afűtési szabályozó által rendelkezésre bocsátott adatpontokat a LON továbbítja a Vitocom 300 felé. Amennyiben a berendezésre jellemző különleges funkciókra, pl. határérték-ellenőrzésre van szükség, akkor üzembe helyezéskor kiegészítő beállítást lehet végezni. Az üzemzavarjelzések jelentése a Vitodata 300 szervernek az interneten keresztül történik. Ezután a Vitodata 300 szerver a jelentéseket a következő adatátviteli eszközök felé továbbítja: & internet-hozzáféréssel rendelkező személyi számítógép & telefax & SMS & & voic Helyszíni feltételek: & telefonvonal (analóg, ISDN) FA3 típus esetén TAE-csatlakozódobozzal, 6N kódcím FI1 típus esetén RJ45-csatlakozódobozzal (ISDN) & LON kommunikációs modul (kiegészítő tartozék) Szállítási terjedelem: & RJ45 RJ45 LON összekötő vezeték a Vitotronic és a Vitocom 300 közötti adatcseréhez (7,0 m hosszú) & tápegység* 1 & hálózati összekötő vezeték a tápegység és az alapmodul között & alapmodul* 1 (8 digitális bemenettel, 2 digitális kimenettel és 2 érzékelő-bemenettel): FA1 típus: beépített analóg modem és telefoncsatlakozó-aljzathoz való TAE 6N csatlakozóvezeték (2,0 m hosszú) FE1 típus: csatlakozó vezeték RJ45-dugóval és (9 pólusú) Sub-D-dugóval összekötő vezetékként a helyszínen szerelendő modemhez (GSM-modem tartozék), vagy alkalmas külső ISDN-termináladapterhez FI1 típus: beépített ISDN modem és RJ45-dugóval ellátott csatlakozóvezeték az ISDN csatlakozóaljzathoz (2,0 m hosszú) Tartozékok: Kiegészítő tartozékok Rend. sz. Fali burkolat a Vitocom 300 modulok beépítéséhez, ha nem áll rendelkezésre kapcsolószekrény, ill. elektromos osztó 2-soros soros Bővítőmodul* 1 10 digitális bemenet analóg bemenet (ebből 2 impulzusbemenetként konfigurálható) 2 digitális kimenet a méretekkel kapcsolatban lásd az alapmodult vagy 10 digitális bemenet analóg bemenet (ebből 2 impulzusbemenetként konfigurálható) 2 digitális kimenet 1 M-BUS-Master, pl. max. 250, M-BUS-Slaveinterfésszel ellátott, M-BUS eszköz fogadására alkalmas hőmennyiség-számláló csatlakoztatásához az MSZ EN szerint a méretekkel kapcsolatban lásd az alapmodult Modul a szünetmentes áramellátáshoz* 1 (USV) *1 TS35 tartósínekre történő szerelés az MSZ EN , 35 x 15 és 35 x 7,5 szerint. Kiegészítő tartozékok Rend. sz. Kiegészítő akku-csomag* 1 szünetmentes áramellátáshoz célszerű: 1 db alapmodul, 1 db bővítőmodul és az összes bemenet lefoglalása esetén szükséges: 1 db alapmodul és 2 db bővítőmodul esetén Az összekötő vezeték hosszabbítása 7-14 m fektetési távolság 1 db összekötő vezeték (7,0 m hosszú) és és 1 db RJ45 LON-toldó csatlakozó m fektetési távolság 2 db RJ45 LON összekötő dugó és és 2-erű vezeték, CAT5, árnyékolt vagy JY(St) helyszínen Y2x2x0,8 vagy 2 db összekötő vezeték (7,0 m hosszú) és és 2 db RJ45, CAT6 LON-csatlakozódoboz és és 2-erű vezeték, CAT5, árnyékolt vagy JY(St) helyszínen Y2x2x0,8 Tápegység (a Vitocom 300 szállítási terjedelmében): Névleges feszültség V ~ Névleges frekvencia 50/60 Hz Névleges áram 0,55 A Kimenő feszültség 24 V Kimenő áram 1,5 A Érintésvédelmi osztály II Védettség IP 20 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Potenciál-leválasztás SELV az MSZ EN primer/szekunder szerint Elektromos biztonság MSZ EN U E V bemenő feszültséggel történő üzemeléskor alkalmazás lakó- és fűtő C helyiségekben (normál környezeti feltételek mellett) U E V bemenő feszültséggel történő üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C 20 VIESMANN VITOPEND 222-W

21 A Vitotronic 200, HO1 típus kiegészítő tartozékai (folytatás) Alapmodul (a Vitocom 300 szállítási terjedelmében): Üzemi feszültség 24 V Névleges áram FA3 típus 600 ma FE1 típus 300 ma FI1 típus 500 ma Érintésvédelmi osztály II Védettség IP 20 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Hatásmód 1B típus az MSZ EN szerint üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C További műszaki adatokkal és tartozékokkal kapcsolatban lásd a Viessmann kommunikációs rendszerek tervezési segédletét. Bővítőkészlet keverőszeleppel rendelkező fűtőkörhöz beépített keverőszelep-motorral Rend. sz KM-BUS-résztvevő Összetevők: & keverőelektronika keverőszelep-motorral Viessmann DN és R ½ - 1¼ keverőszelepekhez & előremenő vízhőmérséklet-érzékelő (felületi hőmérséklet-érzékelő), 2,2 m vezetékhossz, csatlakozásra kész; a műszaki adatokat lásd lent & dugó a fűtőköri keringető szivattyú csatlakoztatásához & hálózati csatlakozóvezeték (3,0 m hosszú) & BUS-csatlakozóvezeték (3,0 m hosszú) A keverőszelep-motort közvetlenül a DN és R ½ - 1¼ Viessmann keverőszelepre kell szerelni. Érintésvédelmi osztály I üzemeléskor C raktározáskor és szállításkor C Afűtőköri keringető szivattyú relékimenetének névleges terhelhetősége sö 4(2) A 230 V~ Forgatónyomaték 3 Nm Működési idő 90 -nál 120 mp Előremenő hőmérséklet-érzékelő (felületi érzékelő) Keverőelektronika keverőszelep-motorral Feszítőszalaggal kell rögzíteni. Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Teljesítményfelvétel 6,5 W Védettség IP 32D az MSZ EN szerint felépítés/beszerelés által kell szavatolni Védettség IP 32 az MSZ EN szerint felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C VITOPEND 222-W VIESMANN 21

22 A Vitotronic 200, HO1 típus kiegészítő tartozékai (folytatás) Bővítőkészlet keverőszeleppel rendelkező fűtőkörhöz külön keverőszelep-motorhoz Rend. sz KM-BUS-résztvevő Önálló keverőszelep-motor csatlakoztatásához. Összetevők: & keverőszelep-elektronika egy önálló keverőszelep-motor csatlakoztatásához & előremenő vízhőmérséklet-érzékelő (felületi hőmérséklet-érzékelő), 5,8 m vezetékhossz, csatlakozásra kész & dugó a fűtőköri keringető szivattyú csatlakoztatásához & csatlakozó sorkapcsok a keverőszelep-motor csatlakoztatásához & hálózati csatlakozóvezeték (3,0 m hosszú) & BUS-csatlakozóvezeték (3,0 m hosszú) üzemeléskor C raktározáskor és szállításkor C A relékimenetek névleges terhelhetősége Fűtőköri keringető szivattyú sö 4(2) A 230 V~ Keverőszelep-motor 0,2(0,1) A 230 V~ A keverőszelep-motor szükséges működési ideje 90 -nál kb. 120 mp Előremenő hőmérséklet-érzékelő (felületi érzékelő) Keverőszelep-elektronika Feszítőszalaggal kell rögzíteni. Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Teljesítményfelvétel 2,5 W Védettség IP 32D az MSZ EN szerint felépítés/beszerelés által kell szavatolni Érintésvédelmi osztály I Védettség IP 32 az MSZ EN szerint felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C Merülő hőmérséklet-szabályozó rend. sz Hőmérsékletőrként alkalmazható a padlófűtés felsőhőmérséklethatárolásához. Ahőmérsékletőrt a fűtési előremenőbe kell beszerelni. A hőmérsékletőr túl magas előremenő vízhőmérséklet esetén kikapcsolja afűtőköri szivattyút. Vezetékhossz 4,2 m, csatlakozásra kész Beállítási tartomány C Kapcsolási különbség max. 11 K Kapcsolási teljesítmény 6(1,5) A 250 V~ Beállítási skála a burkolatban Nemesacél merülőhüvely R ½ x 200 mm 22 VIESMANN VITOPEND 222-W

23 A Vitotronic 200, HO1 típus kiegészítő tartozékai (folytatás) Felületi hőmérséklet-szabályozó rend. sz Hőmérsékletőrként alkalmazható a padlófűtés felsőhőmérséklethatárolásához (csak fémből készült csövek esetén). Ahőmérsékletőrt a fűtési előremenőbe kell beszerelni. A hőmérsékletőr kikapcsolja a fűtőköri keringető szivattyút túl magas előremenő vízhőmérsékletnél. Vezetékhossz 4,2 m, csatlakozásra kész Beállítási tartomány C Kapcsolási különbség max. 14 K Kapcsolási teljesítmény 6(1,5) A 250V~ Beállítási skála a burkolatban Merülő hőmérséklet-érzékelő rend.sz A hidraulikus váltó hőmérsékletének megállapításához. Vezetékhossz 3,75 m, csatlakozásra kész Védettség IP 32 az MSZ EN szerint felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C LON kommunikációs modul rend.sz Vitotronic 200-H fűtőköri szabályozó vagy Vitocom 300 csatlakoztatásához, elektronikai nyomtatott áramköri lapból áll. KM-BUS osztó Rend. sz készüléknek a Vitotronic KM-BUS-ára történő csatlakoztatásához. Vezetékhossz 3,0 m, csatlakozásra kész Védettség IP 32 az MSZ EN szerint felépítés/beszerelés által kell szavatolni üzemeléskor C raktározáskor és szállításkor C VITOPEND 222-W VIESMANN 23

24 A Vitotronic 200, HO1 típus kiegészítő tartozékai (folytatás) H2 belső bővítő adapter rend.sz Elektronikai nyomtatott áramköri lap a szabályozóba történő beszerelésre, a beépített H1 belső bővítő adapter helyére. A H2 belső bővítő adapterrel külső elszívó készülék-reteszelés csatlakoztatható. Ennek a funkciónak a használatakor nem csatlakoztatható külső biztonsági mágnesszelep. A relékimenet névleges terhelhetősége 6(3) A 250 V~ Névleges feszültség 230 V~ Névleges frekvencia 50 Hz H1 külső bővítő adapter rend. sz Funkcióbővítés a burkolatban, a falra történő szereléshez. Abővítő adapterrel a következő funkciók hajthatók végre: Funkció A relékimenet névleges terhelhetősége Gyűjtő zavarjelző csatlakoztatása 0,4(0,2) A 250 V~ fűtőköri keringető szivattyú (több fokozatú) csatlakoztatása közvetlenül rácsatlakoztatott fűtőkörben 2(1) A 250 V~ alsó kazánvíz-hőmérséklet beállítása külső tiltás az előírt kazánvíz-hőmérséklet megadása egy 0 10 V-os bemeneten keresztül csak Vitotronic 200, HO1 típus esetén: külső üzemmód-átkapcsolás Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Névleges áram 4 A Teljesítményfelvétel 4 W Érintésvédelmi osztály I Védettség IP 32 üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C H2 külső bővítő adapter rend.sz Funkcióbővítés a burkolatban, a falra történő szereléshez. Abővítő adapterrel a következő funkciók hajthatók végre: & alsó kazánvíz-hőmérséklet beállítása & külső tiltás & csak Vitotronic 200, HO1 típus esetén: külső üzemmód-átkapcsolás Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Névleges áram 2 A Teljesítményfelvétel 3 W Érintésvédelmi osztály I Védettség IP 32 üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C 24 VIESMANN VITOPEND 222-W

25 Szállítási terjedelem Vitopend 222-W a helyiség levegőjétől függő üzemmódhoz & fali kazán földgázhoz és PB-gázhoz a DVGW-G260 munkalap és az MSZ EN 437 szerint & folyamatos szabályozású atmoszférikus égővel & a készülékbe beépített komponensekkel: tároló-töltő rendszerű használati melegvíz tároló Aqua-Bloc hidraulika egység Multi-Steck csatlakozórendszerrel membrános tágulási tartály 1-fokozatú keringető szivattyú léptető motoros váltószelep & csatlakozásra készen csövezett és huzalozott & külön csomagolásban: Vitotronic 100 állandó kazánvíz-hőmérsékletű üzemmódhoz vagy Vitotronic 200 időjárás függvényében vezérelt üzemmódhoz Földgáz/PB-gáz üzemű kivitel & A Vitopend szállításkor földgázzal való üzemelésre van beállítva. & PB-gázzal való üzemeléshez megrendeléskor átállító készletet szállítunk a készülékkel. Vitopend 222-W a helyiség levegőjétől független üzemmódhoz & fali kazán földgázhoz és PB-gázhoz a DVGW-G260 munkalap és az MSZ EN 437 szerint & folyamatos szabályozású, ventilátorral segített égővel & 2-fokozatú ventilátor automatikus égéstermék-adaptációval & a készülékbe beépített komponensekkel: tároló-töltő rendszerű használati melegvíz tároló Aqua-Bloc hidraulika egység Multi-Steck csatlakozórendszerrel membrános tágulási tartály 1-fokozatú keringető szivattyú léptető motoros váltószelep & csatlakozásra készen csövezett és huzalozott & külön csomagolásban: Vitotronic 100 állandó kazánvíz-hőmérsékletű üzemmódhoz vagy Vitotronic 200 időjárás függvényében vezérelt üzemmódhoz Földgáz/PB-gáz üzemű kivitel & A Vitopend szállításkor földgázzal való üzemelésre van beállítva. & PB-gázzal való üzemeléshez megrendeléskor átállító készletet szállítunk a készülékkel. Tervezési utasítások Felállítás helyiség levegőjétől független üzemhez A Vitopend a TRGI '86/96 szerint B 22,B 32,C 12,C 12x,C 32,C 32x, C 32s,C 42x,C 52,C 62,C 82 vagy C 82x típusú készülék. & A Vitopend helyiség levegőjétől független üzemmódban a felállítási helyiség méretétől ésszellőztetésétől függetlenül állítható fel. & A felállítás így megengedett pl. tartózkodási helyiségekben és lakószobákban, szellőzetlen mellékhelyiségekben, szekrényekben és fülkékben, éghető részektől tartott távolság nélkül, vagy akár padlástérben is, az égéstermék-elvezető/levegő-bevezető rendszer tetőn keresztül történő közvetlen kivezetésével. & A felállítási helyiségnek fagyállónak kell lennie. & A berendezés max. környezeti hőmérséklete lehetőleg ne haladja meg a 45 C-t. & A felállítási helyiségben biztosítani kell egy leeresztő csonkot a biztonsági szelep lefúvató vezetéke és az égéstermék-elvezetés kondenzvíz-felfogója számára. & A helyiség levegőjétől független üzemben nincs szükség az elszívó készülékek (páraelszívó ernyő stb.) elektromos kikapcsolásra. Felállítás helyiség levegőjétől függő üzemhez A Vitopend fűtőkészülék mint B 11BS típusú készülék esetében a TRGI '86/96 szerint a felállítási helyiségnek a következő követelményeknek kell megfelelnie: & A levegő ne legyen freonszármazékokkal szennyezett (freonszármazékokat pl. spray-k, festékek, oldó- és tisztítószerek tartalmaznak) & Kerülni kell az erős porképződést. & Kerülni kell a magas páratartalmat. & A felállítási helyiségnek fagyállónak és jól szellőztethetőnek kell lennie & A felállítási helyiségben gondoskodni kell a biztonsági szelep lefúvató vezetéke számára felhelyezett leeresztő csonkról. & A berendezés max. környezeti hőmérséklete lehetőleg ne haladja meg a 45 C-t. & A Vitopend készüléket a kémény/akna közelében kell rögzíteni. & Afűtőkazánt csak a helyiség levegőjétől függetlenül szabad üzemeltetni olyan helyiségekben, amelyekben freonszármazékok által okozott légszennyeződéssel lehet számolni. Garanciális kötelezettségünk nem terjed ki az olyan károkra, amelyeket ezen utasítások figyelembevételének elmulasztása idéz elő. Felállítási helyiség Megengedett: & Gázkészülékek felállítása ugyanazon az emeleten & Helyiség-légtér kapcsolatban levő tartózkodási helyiségekben & Mellékhelyiségek a helyiség-légtér kapcsolatban (raktár, pince, dolgozószoba stb.) & Külsőfali nyílásokkal rendelkező mellékhelyiségekben (bevezetett levegő/kivezetett levegő 150 cm 2 vagy 2 75 cm 2 fent és lent ugyanabban a falban) & Padlásterekben, de csak akkor, ha a kémény magassága eléri a minimális szintet (DIN m a bevezetés fölött). Nem megengedett: & Lépcsőházakban és közös előterekben; kivétel: Alacsony egyés kétlakásos családi házakban (a legfelső szinten a padló felső pereme < 7 m-rel a talajszint felett) & Aknaszellőzésű, külső ablak nélküli fürdőszobák vagy WC-k & Robbanó vagy gyúlékony anyagok tárolására használt helyiségek & Mechanikus módon vagy a DIN szerinti egyaknás rendszerekkel légtelenített helyiségekben. VITOPEND 222-W VIESMANN 25

26 Tervezési utasítások (folytatás) Égéstermék oldali csatlakozás A kéményhez vezető összekötő darabot a lehető legrövidebbre kell kialakítani. Ezért a Vitopend készüléket olyan közel kell helyezni a kéményhez, amennyire csak lehet. Nem kell betartani különleges érintésvédelmi intézkedéseket és éghető tárgyaktól, pl. bútoroktól, dobozárutól stb. mért meghatározott távolságot. A Vitopend felületi hőmérséklete sehol sem lépi túl a 85 C-ot; kivétel ez alól a B típusú készülékek (TRGI) égéstermék-összekötő darabja. Az égéstermék-összekötő darab és az éghető alkatrészek között be kell tartani egy min. 100 mm-es távolságot. Égéstermék-ellenőrző berendezés Az EK gázkészülékekre vonatkozó irányelve szerint a 7-50 kw teljesítményű gázüzemű fűtőkazánokat el kell látni égéstermékellenőrző berendezéssel, ha a felállítási helyiség nincs szigetelten elválasztva a lakás más helyiségeitől vagy nincs kellő mértékű szellőzése. A Vitopend rendelkezik beépített égéstermék-ellenőrző berendezéssel, így a felállítási helyiség felhasználásától függetlenül alkalmazható. Elszívó készülékek Ha a Vitopend helyiség levegőjétől függően üzemel, vegye figyelembe a következőket: Szabadba vezető légelszívóval felszerelt készülékeknél (páraelszívó ernyők, elszívó készülékek stb.) figyeljen arra, hogy az elszívás következtében ne alakulhasson ki vákuum a felállítási helyiségben. Ellenkező esetben a Vitopend készülékkel történő egyidejű üzemeltetéskor az égéstermék visszaáramolhat. Ebben az esetben reteszkapcsolót kell beépíteni, amihez megrendelheti a H2 belső bővítő adaptert. A Vitopend üzemeltetése nedves helyiségekben & A Vitopend nedves helyiségbe (pl. fürdő- vagy zuhanyozóhelyiségbe) történő beépítése engedélyezett (IP X4D védettség, fröccsenő víz ellen védett). & A Vitopend nedves helyiségbe történő beépítésekor be kell tartani a VDE 0100 szerinti biztonsági tartományokat és a legkisebb faltávolságokat. & Az elektromos berendezéseket úgy kell fürdőkádas vagy zuhanyzós helyiségekben elhelyezni, hogy személyek ne legyenek veszélyes testáramoknak kitéve. & A Vitopend készüléket akkor lehet az 1-es tartományban beszerelni, ha kizárt a fröccsenő víz (pl. masszázs-zuhany általi) veszélye. & A VDE 0100 szerint a rögzített fogyasztók ellátóvezetékeit az 1- es és 2-es tartományban csak merőlegesen szabad elhelyezni, és hátulról kell a készülékbe vezetni. Elektromos védettségi tartomány 26 VIESMANN VITOPEND 222-W

27 Tervezési utasítások (folytatás) A berendezés felállítása A Vitopend csak szivattyús melegvízfűtési rendszerekhez (zárt fűtési rendszerekhez) alkalmas. Afűtőköri keringető szivattyú be van építve a készülékbe. & A minimális rendszernyomás 0,8 bar. & A kazánvíz-hőmérséklet 88 C-ra van korlátozva. Annak érdekében, hogy az elosztási veszteség alacsony maradjon, azt ajánljuk, hogy a hőelosztó rendszert max. 70 C-os előremenő vízhőmérsékletre állítsa be. Vegyi korróziógátló szerek A szabályszerűen szerelt- és üzemeltetett zárt fűtési rendszerekben rendszerint nem lép fel korrózió, ezért nem szükséges vegyi korróziógátló szereket alkalmazni. Egyes műanyagcső-gyártók ajánlják a vegyi adalékszerek alkalmazását. Ebben az esetben csak olyan, fűtéstechnikai szakkereskedésben kapható korróziógátló szereket szabad használni, amelyek megengedettek szimplafalú hőcserélő (lemezes hőcserélő vagy tároló) általi használati melegvíz készítéssel működő fűtőkazánokra (DIN ). Ehhez vegye figyelembe a VDI 2035 sz. irányelvét. Fűtőkörök Padlófűtésnél javasoljuk a diffúzióálló csövek alkalmazását, hogy megakadályozható legyen az oxigén bediffundálása a csőfalakon keresztül. Oxigéndiffúzióval szemben nem tömör műanyag csöveket (DIN 4726) tartalmazó fűtési rendszerek esetén szét kell választani a rendszereket. Erre a célra külön hőcserélőket szállítunk. Padlófűtési kör A padlófűtési kör előremenőjébe felsőhőmérséklet-határolás céljából hőmérsékletőrt kell beépíteni. Vegye figyelembe a DIN szabványt. A padlófűtési kört keverőszelep segítségével csatlakoztassa. Ehhez lásd a Vitoset tervezési segédletének Padlófűtések szabályozása c. fejezetét. Hidraulikus váltó 10 liter/kw-ot meghaladó víztartalmú rendszerek esetén hidraulikus váltó alkalmazását javasoljuk. Műanyag csőrendszerek fűtőtestekhez Fűtőtestekkel ellátott fűtőkörök számára kifejlesztett műanyag csőrendszerek esetén is javasoljuk hőmérsékletőr alkalmazásáta felsőhőmérséklet határolására. Tetőtéri hőközpont A Vitopend tetőtéri hőközpontban való alkalmazása esetén nincs szükség a DVGW által előírt vízhiány-biztosító beépítésére. A Vitopend készülékek biztosítva vannak az MSZ EN szerint vízhiány ellen. Biztonsági szelep A Vitopend készülékbe be van építve egy biztonsági szelep (nyitó nyomás 3 bar). A lefúvató vezetéket az MSZ EN szerint egy lefolyótölcsérbe kell bevezetni (a lefolyótölcsér-készlet tartozékként szállítható). A lefolyótölcsérbe egy szagelzáró szifon van beépítve. Túláram-szelep A Vitopend fűtőkészülékbe beépített túláramszelep nyit, amikor a fűtőtesteken zárnak vagy zárva vannak a termosztátszelepek. Ezáltal csökken a fűtőkészülékben a zaj. A túláramszelep nyitó nyomása kb. 300 mbar. VITOPEND 222-W VIESMANN 27
