1 Kakuk Béla okl. gépészmérnök

2 VONATKOZÓ SZABVÁNYOK MSZ EN :2012 Általános követelmények acélhuzal és acélhuzal termékek MSZ EN :2012 Hidegen húzott ötvözetlen szénacélhuzal általános felhasználású sodronykötelekhez MSZ EN :2002+A1:2009 Általános Követelmények acélsodrony kötelek, biztonság MSZ EN :2002+A1:2008 Fogalom meghatározások, megnevezés és osztályozás (magyar) MSZ EN :2004+A1:2008 Használati és karbantartási információk (magyar) MSZ EN :2002+A1:2008 Pászmás kötelek általános emelési célokra (magyar) MSZ EN :2006 Pászmás kötelek felvonókhoz ISO 4344 Acélsodronykötelek liftekhez MSZ EN :2002+A1:2009 Kötélszív acélsodronykötél-hurokhoz acélsodrony kötél-végek, biztonság MSZ EN :2001+A1:2009 Sodronykötél-hurok szemek összefonása (magyar) MSZ EN :2004+A1:2009 Szorítógyűrűs kötélszemek MSZ EN :2002+A1:2009 Fémes és műgyantás kiöntés (magyar) Visszavont MSZ EN :2003+A1:2009 U-alakú szorítókengyel sodronykötélhez MSZ EN :2004+A1:2009 Aszimmetrikus, ékes kötélvégbefogó kengyel MSZ EN :2006+A1:2009 Szimmetrikus, ékes kötélvégbefogó kengyel MSZ EN :2012 Sajtolt kapcsolatok és sajtolás MSZ EN Felvonók szerkezetének és beépítésének biztonsági előírásai személyi és személyi-teher felvonók MSZ EN Felvonórészegységek tervezési előírásai számításai felülvizsgálatai és vizsgálatai MSZ EN 81-21, -70, -71, -72, -73, -77 EN 1050:1996 Gépek biztonsága

3 DIREKTÍVÁK VÁLTOZÁSAI A FELVONÓ DIREKTÍVA (2014/33 EK) UTASÍTÁSAI A FÜGGESZTŐ ELEMEKHEZ 1.1/ Felfüggesztő és alátámasztó szerkezetek a használati feltételek, az alkalmazott anyagok és gyártási körülmények figyelembe vételével: - min. 2 egymástól független kötél/lánc használható saját rögzítő rendszerével - toldás, összekapcsolás tilos követelményei: - általános biztonsági szint - minimálisra csökkentett fülke lezuhanási kockázat 1.2/ Gépdirektíva 2006/42/EK alkalmazása kötelező

4 DIREKTÍVÁK VÁLTOZÁSAI A GÉPDIREKTÍVA (2006/42/EK) UTASÍTÁSAI A FÜGGESZTŐ ELEMEKHEZ 1. cikk 1(e) LÁNCOK, KÖTELEK, HEVEDEREK a hatálya alá tartoznak (A berendezés tartozékaként) 2. cikk (c) LÁNCOK, KÖTELEK, HEVEDEREK NEM BIZTONSÁGI ALKATRÉSZEK (mivel nem látnak el biztonsági funkciót) a gyártási tanúsítvány kell! CE jelölés nem kell! I. mell A tárcsák, dobok átmérője feleljen meg a kötelek méretének - A kötelek ne eshessenek le - A kötelek és kötélvégek esetében: - a választott biztonsági tényező megfelelő biztonságot nyújtson - méretezésüknél figyelembe venni : - a működési ciklusok számát - a kifáradási és öregedési folyamatokat - a megadott üzemelési körülményeket - a várható élettartamot Rögzítjük a tervben és a kiviteli dokumentációban?

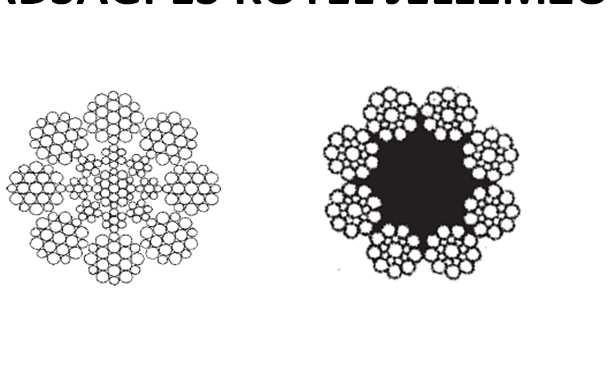

5 A SZABVÁNYOS KÖTÉL ALKALMAZÁSOKAT ÉRINTŐ SZABÁLYOZÁSI SÉMA MSZ EN 81-1 ÉS MSZ EN 81-2 SZABVÁNYOK KIVEZETÉSÉT KÖVETŐEN TŐL LIFT DIREKTÍVA 2014/33EK GÉPDIREKTÍVA 2006/42EK FELVONÓK FELVONÓK SZ, SZT MSZ EN 81-20; MSZ EN KÖTELEK FELVONÓ KÖTELEK MSZ EN KÖTÉL OSZTÁLY SZ, SZT FELVONÓ 3 KÖTÉL OSZTÁLY KÖTÉLVÉGEK MSZ EN (1 8) SZ, SZT FELVONÓ MSZ EN , -6, -7, -8

6 FÜGGESZTŐ ELEMEK AZ MSZ EN ALAPJÁN FÜLKE, ELLENSÚLY, KIEGYENLÍTŐSÚLY FELFÜGESZTÉSE: ACÉLSODRONYKÖTÉL (PÁRHUZAMOS LÁNCTAGOS GALL LÁNC, GÖRGŐS LÁNC) (MUNKAHENGERENKÉNT) LEGALÁBB 2 db FÜGGETLEN KÖTÉL/LÁNC (+FEJÉRINTKEZŐ) CSAK A FÜGGESZTŐKÖTELEKRE VONATKOZÓAN: KÖTÉL ELHÚZÁS TÁRCSÁN 1,5⁰ KÖTÉLELHÚZÁS DOBON 4⁰ ALKALMAZHATÓ MIN. ÁTMÉRŐ ԁ 8 mm ÁTMÉRŐVISZONY D/ԁ 40 SZERKEZET, NYÚLÁS, OVALITÁS FELVONÓKÖTÉL SZABVÁNYA SZERINT

7 BIZTONSÁGI TÉNYEZŐ FÜGGESZTŐ KÖTELEK AZ MSZ EN ALAPJÁN b 12 3 VAGY TÖBB KÖTÉL ESETÉN, HAJTÓTÁRCSÁS FELVONÓKNÁL b 16 2 KÖTÉL ESETÉN b 12 DOBOS ÉS HIDRAULIKUS FELVONÓ ESETÉN b = n F min / (P+Q+M Trav +M SR ) g (névleges terhelésű fülke alsó állomáson) b S f F min : garantált kötél szakítóerő (N) n: kötelek db száma P : fülkesúly (kg) M SR : hatásos kötélsúly (kg) Q : terhelés (kg) M Trav : úszókábel súly (kg) ahol az S f az MSZ EN szerint számítandó csak felvonókötelek és öntöttvas hajtótárcsák alkalmazásakor SZILÁRDSÁGI ÉS KÖTÉL JELLEMZŐK -teljesítsék az MSZ EN felvonókötél szabványt -SZAKÍTÓSZILÁRDSÁGI OSZTÁLY: 1370/1770; 1570; 1770; -LIFT DIREKTÍVÁHOZ harmonizáltak -megfelelnek az ISO 4344 nek

8 HAJTÓKÉPESSÉG FÜGGESZTŐ KÖTELEK AZ MSZ EN ALAPJÁN a) A névleges teherbírás 125%-val a fülkét tartsa meg b) Vészfékezési sebesség ütközők méretezésében szereplő sebesség - lassulás 0,5 m/s 2 - rövidített ütközőlöketnél az ütköző méretezése szerinti lassulással (a régi szabályozás 0,8 m/s 2 lassulás értéke helyett) c) Üres fülke/ellensúly ütközőn ül - kötél csússzon meg (kis megemelés lehetséges!!!) - vagy villamos biztonsági kapcsoló állítsa le a hajtást d) A méretezés MSZ EN 81-50:2014 (5.11) szerint történjen Mi is a névleges teherbírás? - Az MSZ EN 81-1 szerinti 1.1 és 1.2 táblázat megmaradt PONTOSÍTÁSSAL (1.1 lett a 6., az 1.2 a 8. táblázat) - Az MSZ EN 81-2 szerinti 1.1/A táblázat megmaradt ÚJ FELTÉTELEKKEL (1.1/A lett a 7. táblázat)

9 FÜGGESZTŐ KÖTELEK AZ MSZ EN ALAPJÁN 1. Személy felvonók teherbírása: T= T(6. tábl.) 2. Személy-teher felvonók teherbírása: T= T(6. tábl.) + T(rakodógép), vagy T= T(6. tábl.) HA a rakodógép nem utazik - DE a gépészeti részek + függesztő elemek az 1-es eset szerint méretezettek (a munkahengert elegendő a 7. táblázat szerint számítani) - ÉS az állomásokon piktogram van

10 BEKÖTÉSEK AZ MSZ EN ALAPJÁN KÖTÉL/LÁNC BEKÖTÉS TEHERBÍRÁSA 0,8 x F min (KÖTÉL/LÁNC SZAKÍTÓERŐ) ALKALMAZHATÓ KÖTÉLBEKÖTÉSEK ÉS SZABVÁNYAI MSZ EN MSZ EN MSZ EN MSZ EN

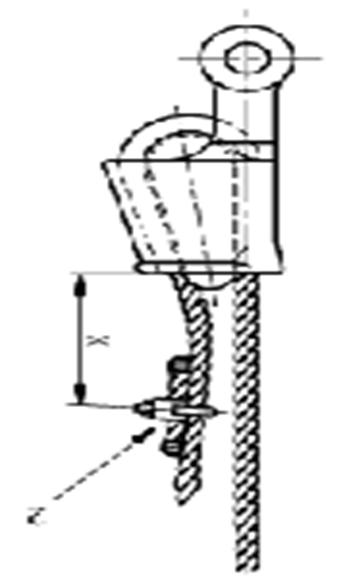

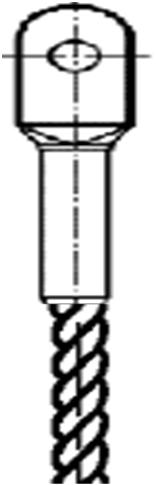

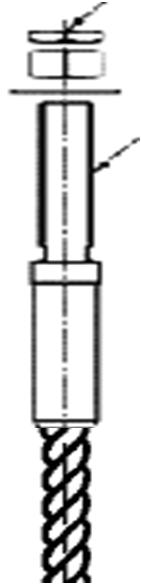

11 BEKÖTÉSEK AZ MSZ EN SZERINT EN X 0,4 ékhossz EN X 0,75 ékhossz EN :2011 Préselt kötélvég terminálok > ciklus

12 MSZ EN :2003+A1:2009 szerinti szorítókengyel alkalmazást az MSZ EN TÖRÖLTE!!! A kötélvég kialakítása készítésekor, a használatbavétel előtt, a peremes csavaranyákat meg kell húzni a táblázatban megadott nyomatékkal. Az ajánlott meghúzási nyomatékok zsírozott teherhordó felületű és menetű szorítókengyelekre vonatkoznak. Az első terhelés felvitele után a nyomatékokat ismét ellenőrizni és szükség esetén helyesbíteni kell. A sodronykötélvég rögzítését illetékes személynek ellenőriznie kell. A táblázat az ajánlott szorítókengyelek számát az alkalmazott kötélméret függvényében adja meg. Meghúzási nyomatékok és a szorítókengyelek száma: KÖTÉLVÉGEK Szorítókengyel névl. mérete a Meghúzási nyomaték Nm Kengyelek száma 5 2,0 3 6,5 3, , ,

13 HOSSZ ÉS TERHELÉSKIEGYENLÍTÉS R ± 0,05 S = 2 (R 1 -R 2 ) π n = 0,2 π n Példa: EM = 30 m Ø400; n = 24 fordulat S = 15 mm Ø800; n = 12 fordulat S = 7,5 mm

14 HOSSZ ÉS TERHELÉSKIEGYENLÍTÉS AZ MSZ EN ALAPJÁN A bekötés egyik végén legalább önműködő legyen Rugós kiegyenlítés csak nyomórugós lehet Megnyúlás / lazulás érzékelés kell, ami állítsa le a hajtást - 2 kötelesnél egyik kötélre - Hidraulikusnál és dobosnál meglazulásra működjön A hosszkiegyenlítő készülékek beállításuk után rögzíthetők legyenek Rugós bekötések: Csavarodás gátlók: A köteleket a forgás ellen azonnal biztosítani kell az installálás után, a beüzemelés előtt! Rugós bekötések: Rugó összenyomódása s= F/c c: rugóállandó 0,081 0,908 (kn/mm) F: kötélerő (kn)

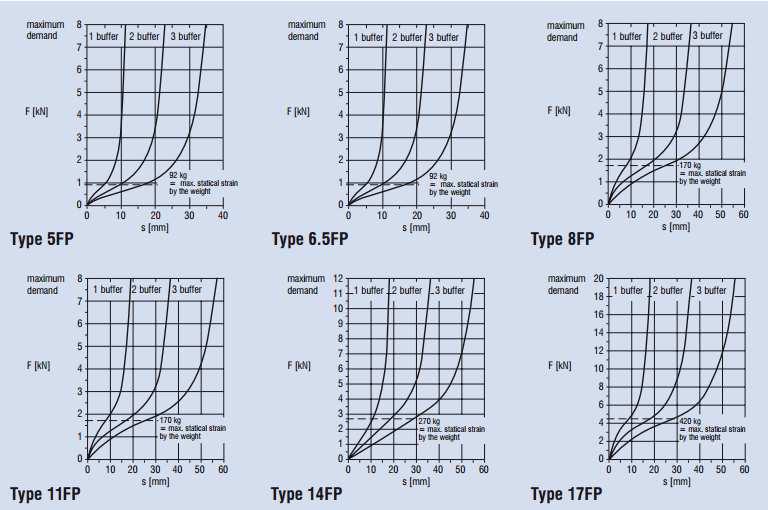

15 TERHELÉSKIEGYENLÍTÉS AZ MSZ EN ALAPJÁN PUFFEREK

16 KÖTELEK DOBOS FELVONÓN AZ MSZ EN ALAPJÁN DOB CSAVARMENETŰ HORNYOKKAL TARTALÉK MENET SZÁMA MIN. 1,5 EGY RÉTEGBEN CSÉVÉLŐDHET ELHÚZÁS < 4 KÖTÉL BEKÖTÉSE : - ÉKES SZORÍTÓ VAGY - 2 DB SZORÍTÓKAPOCS

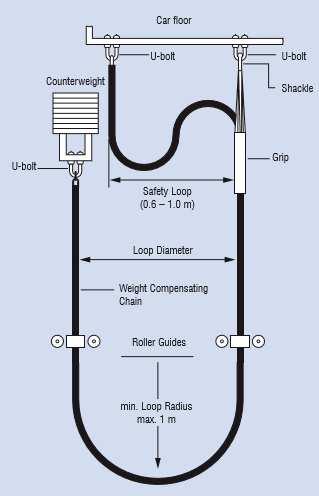

17 KIEGYENLÍTŐ ESZKÖZÖK KÖTÉLSÚLY KIEGYENLÍTÉS AZ MSZ EN ÉS AZ MSZ EN ALAPJÁN v 3,0 m/sec kiegyenlítő kötél v 3,0 m/sec kiegy. kötél feszítő készülékkel v 3,5 m/sec felugrás gátló készülék is kell v 1,75 m/sec kiegyenlítő láncot megvezetni D/d 30; b 5 Súlyerős feszítő készülék villamos ellenőrzéssel Kiegyenlítő kötél MSZ EN szerinti lehet!

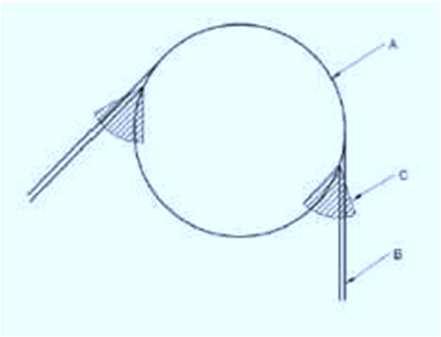

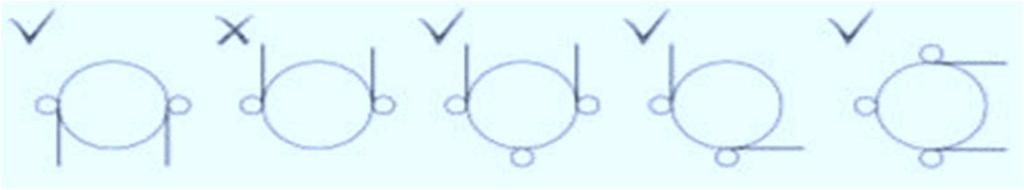

18 HAJTÓTÁRCSÁK, KÖTÉLTÁRCSÁK, LÁNCKEREKEK VÉDELME MSZ EN ALAPJÁN Testi sérülés Kötél leugrás Kötél és tárcsák közé anyag bejutása added X

19 HAJTÓTÁRCSÁK, KÖTÉLTÁRCSÁK, LÁNCKEREKEK VÉDELME MSZ EN ALAPJÁN KÖTÉL TÁRCSÁK VÉDELME - Példa a TERELŐLAP alkalmazásra - GÉP ÉS KERÉKHÁZ HIDRAULIKUS KERESZTFEJ TÁRCSÁINÁL KÖTELEZŐ KÖTÉL LEUGRÁS GÁTLÓK MINDEN KERÉKHEZ - alsó és oldalsó tárcsáknál, ha az ÁTFOGÁSI SZÖG >120 : 3 db - egyéb esetben: 2 db α > 120 α > 120 α > 120 α < 120 α < 120 AKNÁBAN LÉVŐ TÁRCSÁT : LEZUHANÁS ELLEN BIZTOSÍTANI FÜLKE VETÜLETÉBE ESŐKNÉL AKNAFEJI VÉDŐTÉR

20 SZÁMÍTÁSOK AZ MSZ EN SZERINT HAJTÓKÉPESSÉG SZÁMÍTÁSA - csak acél és öntöttvas tárcsák esetében - és MSZ EN szerinti kötelek esetén BERAKODÁS (1,25 Q-nál ne csússzon meg) + Targonca VÉSZLEÁLLÍTÁS (üres vagy névleges terhelésű fülkénél) ELAKADT FÜLKE / SÚLY (üres fülke legfelső és legalsó helyzetében) T1, T2: kötélerők f: látszólagos súrlódási tényező : kötél átfogási szög

21 HAJTÓKÉPESSÉG SZÁMÍTÁSA AZ MSZ EN ALAPJÁN LÁTSZÓLAGOS SÚRLÓDÁSI TÉNYEZŐ >25 >35

22 HAJTÓKÉPESSÉG SZÁMÍTÁSA AZ MSZ EN ALAPJÁN LÁTSZÓLAGOS SÚRLÓDÁSI TÉNYEZŐ

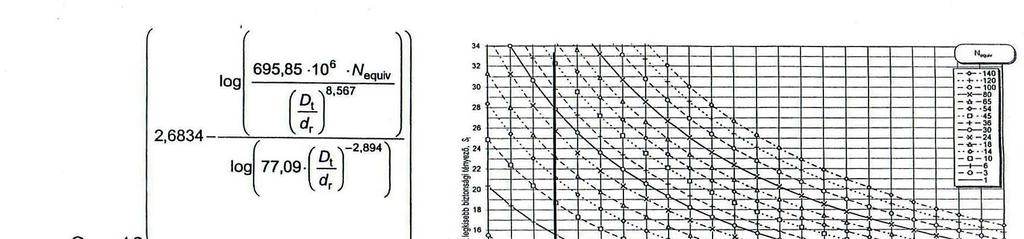

23 KÖTÉL BIZTONSÁG SZÁMÍTÁSA AZ MSZ EN ALAPJÁN KÖTÉL BIZTONSÁGI TÉNYEZŐ S f SZÁMÍTÁSA

24 KÖTÉL BIZTONSÁG SZÁMÍTÁSA AZ MSZ EN ALAPJÁN Nequiv EGYENÉRTÉKŰ TÁRCSASZÁMOK

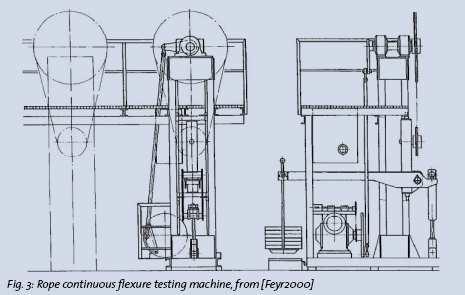

25 KÖTÉL BIZTONSÁGI TÉNYEZŐ; N EQUIV ALAPJAI Hajlítási törésszám; Kötél élettartam meghatározása Feyrer módszerrel b0 b5: számítási tényezők, úgynevezett Feyrer-tényezők D: a hajtótárcsa átmérője d: a kötélátmérő R 0 : a kötél szakítószilárdsági osztálya l: a hajlítási hossz S: a kötél húzóereje

26 KÖTÉL ÉLETTARTAM; N equiv ALAPJAI Felvonó kötél élettartam számítása kötélerő és hajlítási szám korrekciókkal Kötélerő S korr =Sf S1 f S2 f S3 f S4 Tömeg megvezetés Kötél-hatásfok Párhuzamos kötelek Gyorsulás 1,05 1,10 1/η 1,05 1,25 1,05 1,20 Ismételt hajlítás N korr =Nf N1 f N2 f N3 f N4 Kötélkenés 0,2 1,0 Kötélkonstrukció 0,81 2,05 Horonykialakítás 0,066 1,0 Elhúzás 0,67 1,0

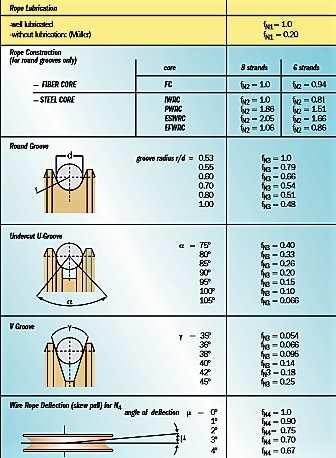

27 KÖTÉL ÉLETTARTAM N equiv ALAPJAI Horonyterhelési tényezők, horonyalak változás hatásai (fn1- fn4)

28 KÖTÉL BIZTONSÁG SZÁMÍTÁSA AZ MSZ EN ALAPJÁN EGYENÉRTÉKŰ TÁRCSASZÁMOK N equiv(t) EGYENÉRTÉKŰ TÁRCSASZÁMOK MEGHATÁROZÁSA DRAKO KP067/2 szerint V horony γ N equiv(t) 18,5 (18,5) ,5 5 (15,2) (10,5) (7,1) (5,6) (4,0) (-) ÚJ RÉGI ,5 2,2 U horony β N equiv(t) 2,5 3,0 3,8 5,0 6,7 10,0 15,2 N equiv(t) - 1 félkör hornyoknál (--) - ben lévő értékek az EN 81-1 értékeit jelölik

29 KÖTÉL BIZTONSÁG SZÁMÍTÁSA AZ MSZ EN ALAPJÁN Példák az N equiv megállapítására ÉKHORNYOK ϒ (500/320) 4 =5,96 N equiv (p)= Kp * (Nps+4Npr) N equiv= N equiv (t) + N equiv (p) N equiv= 21,92 MEGJEGYZÉS: Nincs ellenirányú hajlítás, mert a kötéltárcsák nem helyhez kötöttek.

30 KÖTÉL BIZTONSÁG SZÁMÍTÁSA AZ MSZ EN ALAPJÁN Példák az N equiv megállapítására ALÁMETSZETT FÉLKÖR ALAKÚ HORNYOK β (500/320) 4 =5,96 1:1 kötéláttétel N equiv =10,96

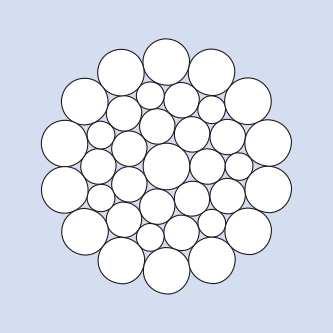

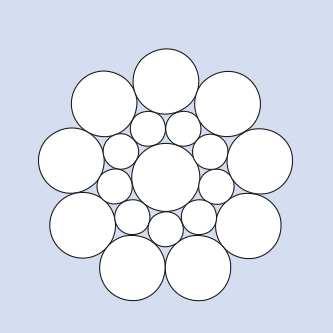

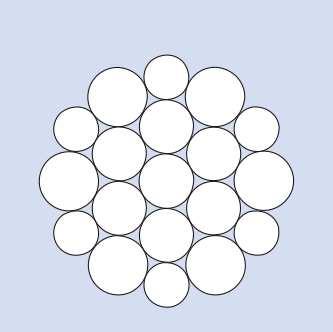

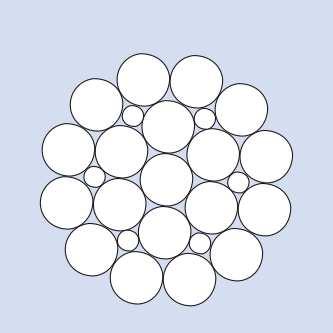

31 KÖTELEK FELÉPÍTÉSE, JELÖLŐRENDSZERE Elemi szál, Pászma Elemi szál MSZ EN ,2 Pászma Szabvány hivatkozás EN párhuzamos sodratú S; W; WS; F Szakító szilárdsági osztály (R) pont érintkezésű M Szakító szilárdság Felülete (R m ) N/mm 2 összetett érintkezésű N U; B; B(Zn/AL) ; A(Zn/AL) tömörített pászmás K Pászmák

32 Betét KÖTELEK FELÉPÍTÉSE, JELÖLŐRENDSZERE MSZ EN ,2 ROST BETÉT jelölése ACÉL BETÉT jelölése Betét FC Természetes rost NFC (sisal, kender, juta ) Szintetikus rost SFC (PP, PA ) Tömör polimer SPC (ARAMID ) Acélszálas betét WSC Önálló kötélsodrat betét IWRC Zártpászmás kötélsodrat betét IWRC(K) Polymer töltetű kötélsodrat betét EP IWRC PÁSZMÁK MEGTÁMASZTÁSA PÁSZMAHÉZAG

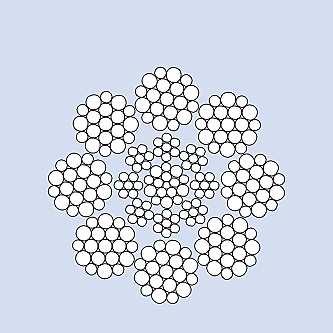

33 Kötél KÖTELEK FELÉPÍTÉSE, JELÖLŐRENDSZERE MSZ EN ,2 Kötél S; W; WS; F;. Sodrat típusok: kereszt sodrat, hossz sodrat kereszt sodrat jelölése sz; zs hossz sodrat jelölése zz; ss Pászma szám

34 KÖTELEK FELÉPÍTÉSE, JELÖLŐRENDSZERE Sodrat Sodrathossz Kereszt sodrat (sz) (zs) MSZ EN ,2 Hossz sodrat (zz) (ss)

35 KÖTELEK FELÉPÍTÉSE, JELÖLŐRENDSZERE Kötél paraméterek Kötél szilárdsági osztály: (Rr) Rr: szakító szilárdság egyenszilárdságúaknál Rdt: szakító szilárdság kettős szilárdságúaknál Fmin szakítóerő: F min = (d 2 R r K) / 1000 K: min szakítóerő faktor K= π f k/4 k: sodrási tényező f: kitöltési tényező d: kötél névleges átmérő MSZ EN ,2 Előformázás Előfeszítés

36 KÖTELEK FELÉPÍTÉSE, JELÖLŐRENDSZERE Kötél jelölő rendszere Kötél jelölési példa felvonó kötélre MSZ EN ,2 10-8X19S NFC /1770 U - sz Átmérő Kötél konstrukció Betét konstrukció Szilárdsági osztály Elemi szál felülete Kötél sodrat (pászma sodrat)

37 KÖTELEK FELÉPÍTÉSE, JELÖLŐRENDSZERE, SZABVÁNY UTASÍTÁSA Kötél rendelése és műbizonylati adatai A kötél meghatározása MSZ EN ,2 Mennyiség és hossz Névleges átmérő Kötélosztály / konstrukció Betét tip. Szilárdsági osztály Felület Sodrat irány és típus Előformázott Kenés Min. szakító erő Használati cél megjelölése (függesztőkötél, sebességhatároló kötél, hidraulikus felvonókötél, kiegyenlítő kötél)

38 FELVONÓ KÖTELEK AZ MSZ EN Minden acélsodrony kötél, de nem minden kötél felvonókötél ELEMI SZÁL MSZ EN :2012 KÖTÉL OSZTÁLYOKHOZ RENDELT ELEMI SZÁL SZAKÍTÓ SZILÁRDSÁGOK 1180; 1370; 1570; 1770 ; 1960; 2160; Ø 0,5 ELEMI SZÁL / MPa HAJLÍTÓ/ CSAVARÓ TESZT Elemi szál keresztmetszeti mikrostruktúrája Elemi szál hosszmetszet mikrostruktúrája / / 28

39 FELVONÓ KÖTELEK AZ MSZ EN SZAKÍTÓSZILÁRDSÁGI OSZTÁLYOK ÖSSZEHASONLÍTÁSA Általános kötelek Felvonó kötelek MSZ EN SZERINT MSZ EN SZERINT R σ min -σ max (N/mm 2 ) R σ min -σ max (N/mm 2 ) /1770 * ( ) / ( ) /1770 ( ) / ( ) R SZAKÍTÓSZILÁRDSÁGI OSZTÁLY 1570/1770 ** ( ) / ( ) 1770 ** (*) csak rostbetét esetében (**) csak acélbetét (IWRC) esetében

40 FELVONÓ KÖTELEK AZ MSZ EN MEGENGEDETT KÖTÉL SZILÁRDSÁGI OSZTÁLYOK SZ, SZ-T FELVONÓLNÁL EN szerint megengedett kötél osztályok 1370/1770; 1570; 1770; EN szerint megengedett kötél osztályok FÜGGESZTŐKÖTÉL - FC EN / IWRC EN /1770 HIDR. LIFT - FC EN IWRC EN /1770 SEBESSÉGHATÁROLÓ EN / KIEGYENLÍTŐ KÖTÉL EN 81-20

41 FELVONÓ KÖTELEK AZ MSZ EN TŰRÉS - OVALITÁS - ÁTMÉRŐ SZÓRÁS ÖSSZEHASONLÍTÁSA MSZ 15820/1-82 Általános kötelek Felvonó emelőgép MSZ Sodronykötelek +8 0 <10 >10 FC+IWRC <4 4<6 6< FC+IWRC +7 0 Átmérő szórás 4 8% Ovalitás +6 2 Nincs előírás +5 0 EN Kiegyenlítő és hidralikus lift kötelek Hajtótárcsás felvonó + sebességhatáro ló kötelek FC+IWRC 6< <10 >10 FC kn 0,1 F min 0 kn 0,1 F min IWRC Átmérő szórás <8=3% 8=2% Ovalitás <8=3% 8=3%

42 FELVONÓ KÖTELEK AZ MSZ EN KÖTÉLSZERKEZET Alkalmazható megoldások: A szabvány táblázatai szerint / A gyártó specifikációja szerint

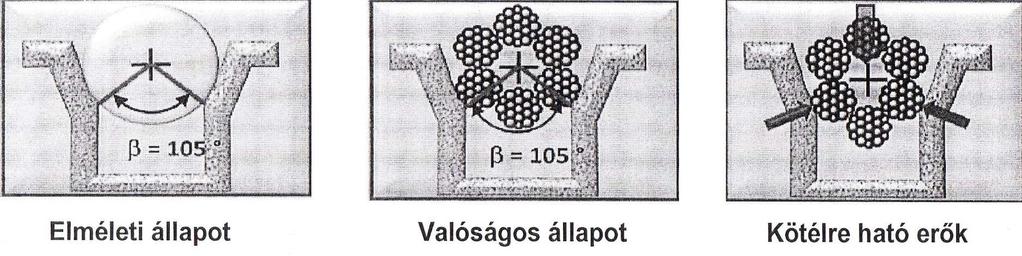

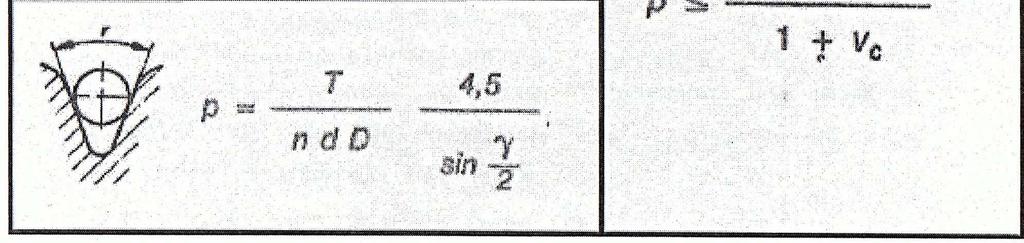

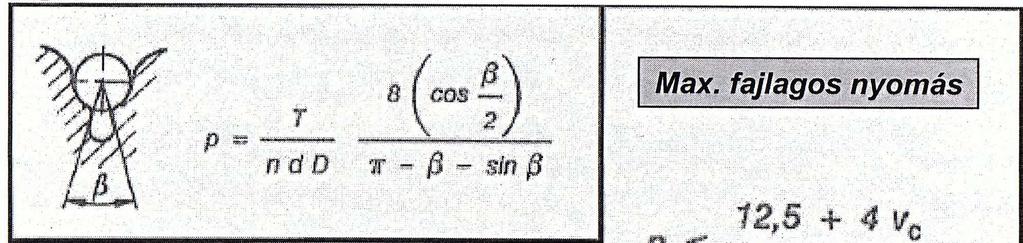

43 Nyomás: P MAX < 9,0 MPa HORONY-KÖTÉL KAPCSOLAT KÖTELEK HORONYBAN FAJLAGOS HORONY- NYOMÁS

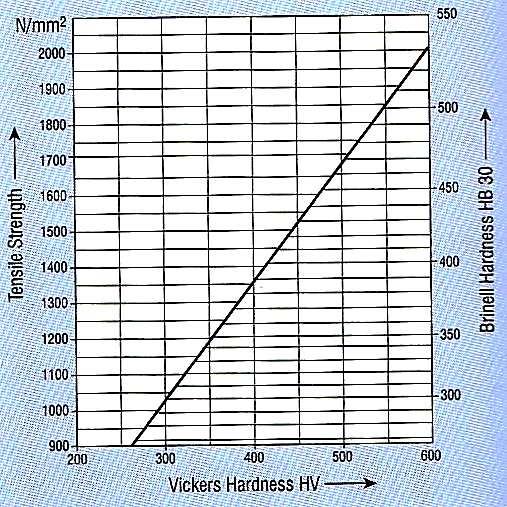

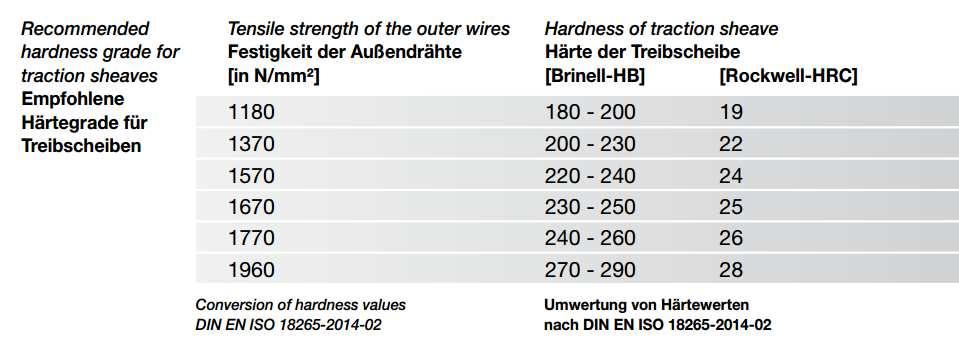

44 KÖTÉL ÉS HORONY KEMÉNYSÉG ÖSSZERENDELÉSE Nyomás ELEMI SZÁL FELÜLETI KEMÉNYSÉGE R = N/mm HORONY FELÜLETI KEMÉNYSÉGE HV HB Szakító szilárdság, Brinell/Vickers keménység

45 KÖTÉL ÉS HORONY KEMÉNYSÉG ÖSSZERENDELÉSE

46 KÖTELEK HORONYBAN Nyomás KOPTATÁS > felületi nyíróerő LEMEZGRAFITOS SZÜRKE ÖNTÖTTVAS ÖV HB Nyíróerő GÖMBGRAFITOS ÖNTÖTTVASAK GÖV HB GÖV HB Nyíróerő

47 FELVONÓKÖTELEK, MSZ EN FÜGGESZTŐKÖTÉL TÍPUSOK 1. Felvonószabványoknak megfelelő 2. Felvonószabványon kívüli ( használható külön tanúsítvány alapján) SEBESSÉGHATÁROLÓ KÖTÉL TÍPUSOK 1. Edzett ék alakú horony vagy µ = 0,2 2. Ék alakú alámetszett horony µ = 0, szabvány szerinti 4. D/d b 8; b F min /F S e fα ; F H1 = 300N vagy F H2 = 2* F 0GÓKÉSZÜLÉK KIEGYENLÍTŐ KÖTÉL TÍPUSOK 1. D/d b szabvány szerinti

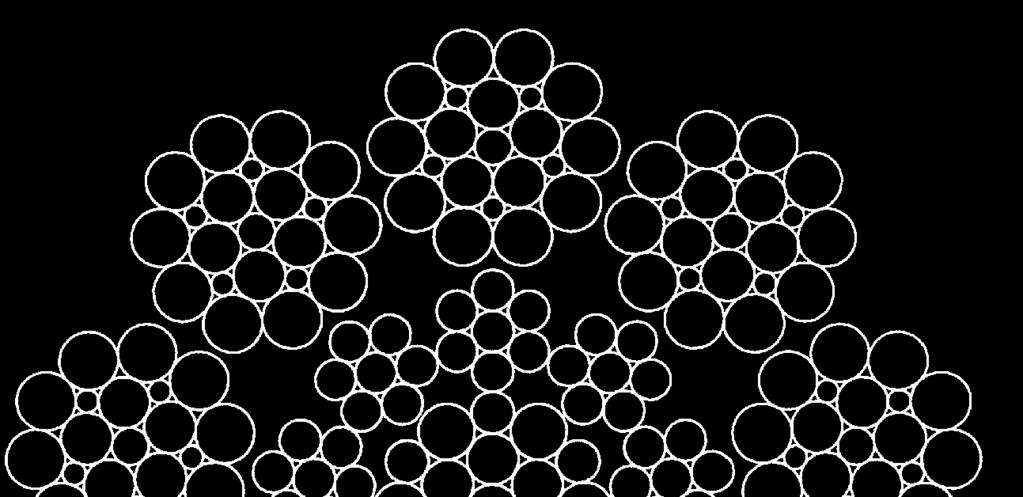

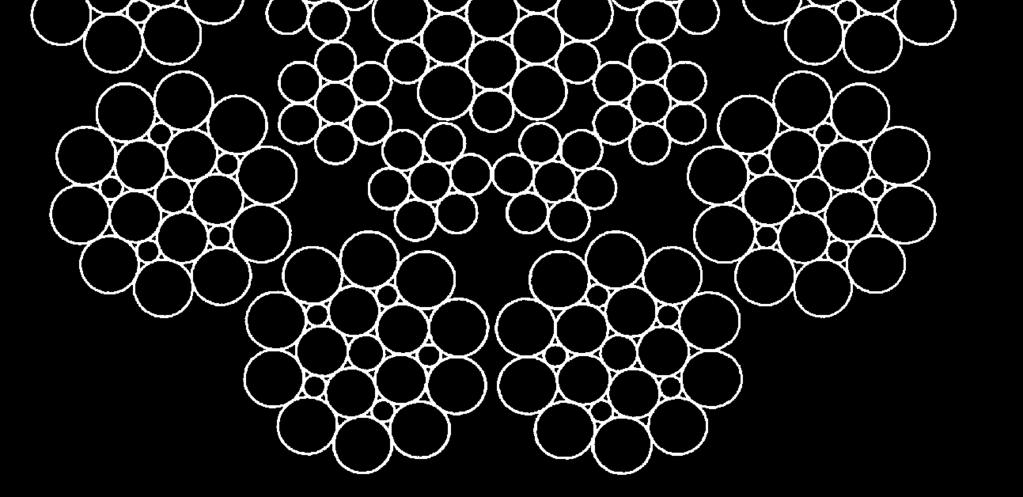

48 FÜGGESZTŐKÖTÉL TÍPUSOK A piaci szegmentáció speciális megoldásokat követel Rendkívül magas emelőmagasság Magas emelőmagasság > 100 m > 2,5 m/s Közepes magasságú emelőmagasság m HTX 300TX 300 T PTX 250 T 210 TF 8 x 19 S Mid/High rise IWRC Mixed core Alacsony emelőmagasság STX 8 x 19 S Residential 6 x 19 S Fibre core

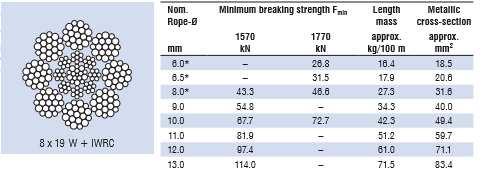

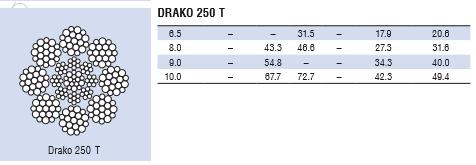

49 IWRC, PWRC KÖTÉLCSOPORT DRAKO 300 T DRAKO 300 TX DRAKO 250 TPC DRAKO 250 T

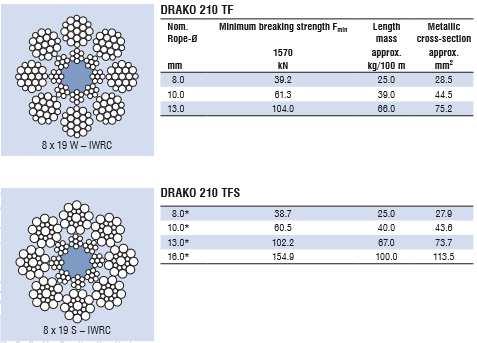

50 KEVERT BETÉTES KÖTÉLCSOPORT DRAKO 210 TF DRAKO 210 TFS

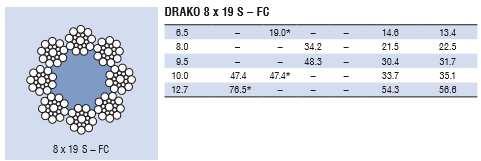

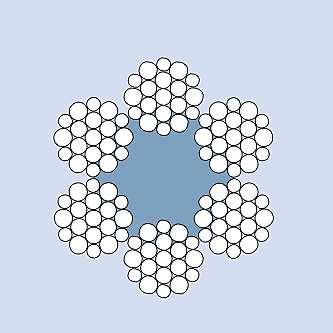

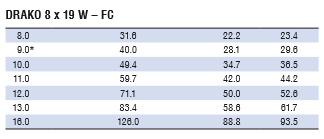

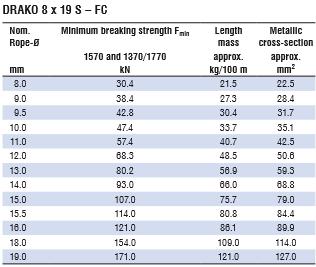

51 ROST BETÉTES KÖTÉLCSOPORT DRAKO 8 x 19 S - FC DRAKO 8 x 19 W - FC

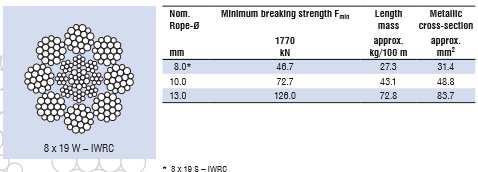

52 HIDRAULIKUS FELVONÓ KÖTELEK 1770

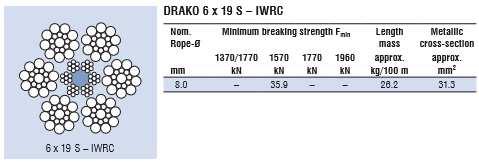

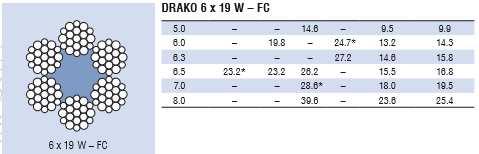

53 SEBESSÉGHATÁROLÓ KÖTELEK Ø < 0,15 % Ø 6, < 0,30 % Ø Ø Ø 6, < 0,30 % Ø 6, Ø , 1770 < 0,15 %

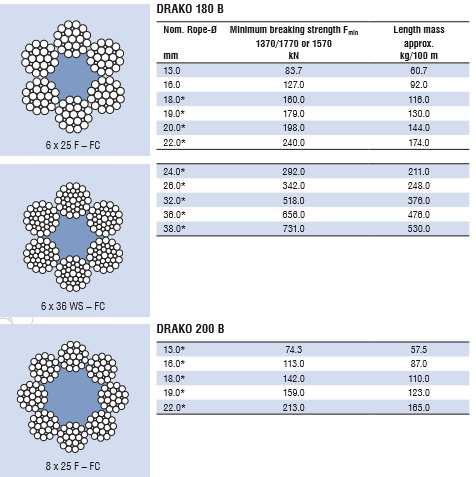

54 KIEGYENLÍTŐ KÖTELEK DRAKO 180 B DRAKO 200 B

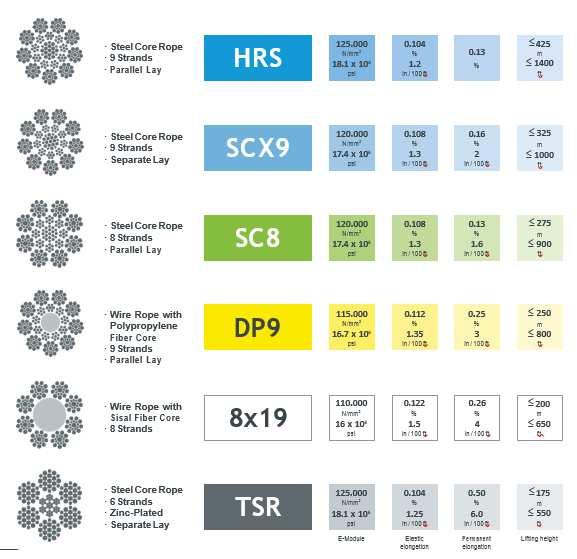

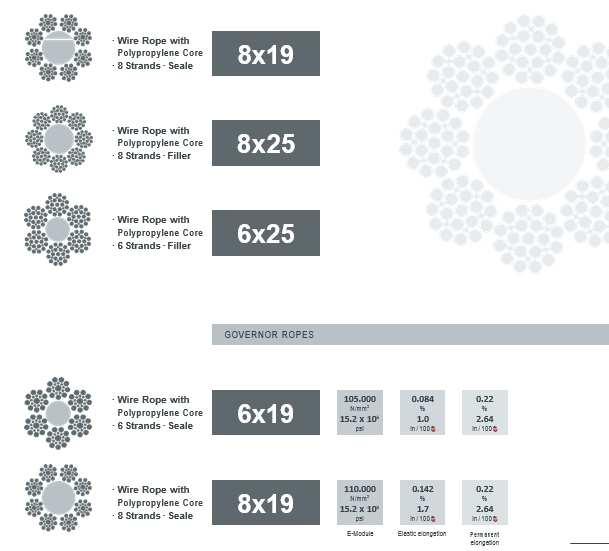

55 MÁS GYÁRTÓK

56 MÁS GYÁRTÓK F819 S - FC 1570 MPa F819 W - FC 1570 MPa

57 SZABVÁNYON KÍVÜLI TANÚSÍTOTT ALKALMAZÁSI PÉLDÁK D/d < 40; d < 8 KP 195 Tanúsítvány DRAKO PTX300 d: kötélátmérő D t : tárcsaátmérő Berakodás µ =0,25 Vészleállítás µ =0,23 Elakadt fülke µ =0,5 d = 6 6,5 D t

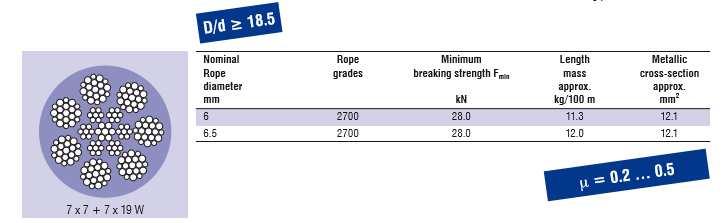

58 SZABVÁNYON KÍVÜLI TANÚSÍTOTT ALKALMAZÁSI PÉLDÁK DRAKO PTX300

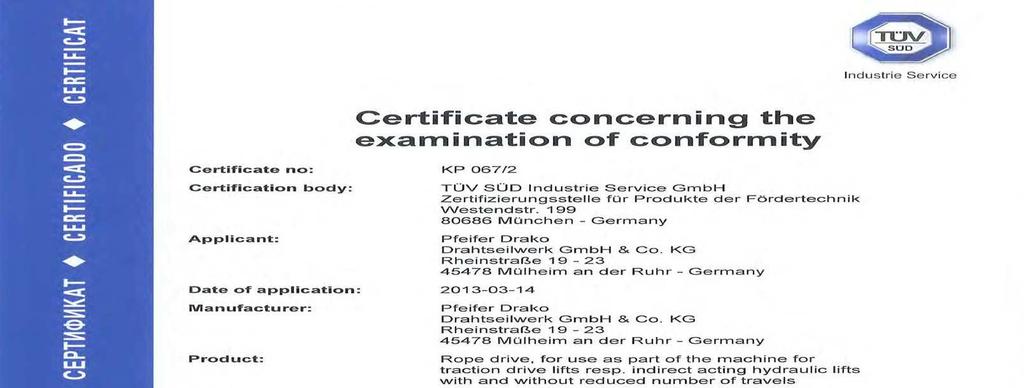

59 SZABVÁNYON KÍVÜLI TANÚSÍTOTT ALKALMAZÁSI PÉLDÁK D/d < 40; d < 8 ÚJ KP 067/2 Tanúsítvány DRAKO 250T d: kötélátmérő D t : tárcsaátmérő N equiv(t) kiterjesztése és szűkítése V horony γ N equiv(t) 3 2,5 2,2 d = 6 6,5 8 D t ; D h U horony β N equiv(t) 2,3 Z: redukált hajlítási szám Z 6 Kapcsolási szám mérése szükséges Z > 6 Normál alkalmazás Z 6 Hidraulikus felvonó

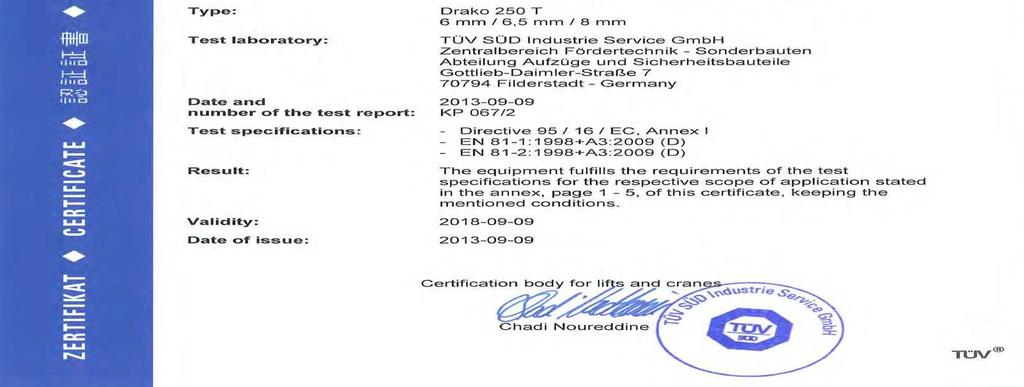

60 10. SZABVÁNYON KÍVÜLI TANÚSÍTOTT ALKALMAZÁSI PÉLDÁK ÚJ KP 067/2 Tanúsítvány DRAKO 250T típusú kötélre
