ACÉL SODRONYKÖTELEK Sodronykötelek 0301 Sodronykötelet folyóméterben dobon vagy kisebb mennyiség esetén kötegben lehet rendelni.

tekeredik), kötél szakítóerejét. A legfontosabb kötéltípusok: T 6 19 és T6 37 kötél, melyek a legáltalánosabb kötelek: ezeket használják fülecselésre is.

Seale, Warrington, Warrington-Seale kö te lek, me lyek mind vo nal érint ke zé sû ek, ezért élet tar ta muk több szö rö se a pont érintke zé sû ek nek, rend kí vül ko pás ál ló ak, mert ki csi a bel

Pászmaspirális kö tél, mely for gás men tes, nagy terhelhetõségû, nagy haj lé kony sá gú, és hos szú élet tar ta mú.

1 ACÉL SODRONYKÖTELEK Sodronykötelek 0301 Sodronykötelet folyóméterben dobon vagy kisebb mennyiség esetén kötegben lehet rendelni. Mindig meg kell adni: kötélátmérõ, hossz (vagy súly), kötélszerkezet, betétanyag, felület (horganyzott, fekete, zsíros), huzal szakítószilárdsága, sodratirány (oda kell figyelni milyen, dobra tekeredik), kötél szakítóerejét. A legfontosabb kötéltípusok: T 6 19 és T6 37 kötél, melyek a legáltalánosabb kötelek: ezeket használják fülecselésre is. Ez a kötél pontérintkezésû, ezért igen hajlékony, viszont a kis felületen való érintkezés miatt erõsen kopik, a belsõ súrlódása nagy. Seale, Warrington, Warrington-Seale kö te lek, me lyek mind vo nal érint ke zé sû ek, ezért élet tar ta muk több szö rö se a pont érintke zé sû ek nek, rend kí vül ko pás ál ló ak, mert ki csi a bel sõ súr lódás, de ke vés sé haj lé ko nyak. Fel vo nó és da ru kö tél ként használ ják. Pászmaspirális kö tél, mely for gás men tes, nagy terhelhetõségû, nagy haj lé kony sá gú, és hos szú élet tar ta mú. Ezt úgy érik el, hogy az ele mi szá lak és pász mák, va la mint ezek sodratirányainak olyan kom bi ná ci ó it al kal maz zák, hogy a kö tél ben ke let ke zõ fe szült sé gek és nyo ma té kok köl csö nö sen ki olt ják egy mást. Ezért a kö tél egy ágon fel füg gesz tett te her rel is sem le ge sen vi sel ke dik. Kötélátmérõ Tömeg Számított szakítóerõ (1770 N/mm 2 ) T6 19 (DIN 3060) 3 0,0311 5,69 4 0, ,10 5 0, ,80 6 0, ,80 8 0, , , , , , , ,00 csörlõkötél, feszítés, kötélpálya Kötélátmérõ Tömeg Számított szakítóerõ (1770 N/mm 2 ) 6 0,125 22,8 7 0,170 31,0 8 0,221 40,5 9 0,280 51,2 10 0,346 63,3 12 0,498 91,1 14 0, ,0 16 0, ,0 18 1, ,0 20 1, ,0 22 1, ,0 24 1, ,0 26 2, ,0 28 2, ,0 32 3, ,0 36 4, ,0 40 4, ,0 T6 37 (DIN 3066) csörlõkötél, feszítés, kötélpálya

0302 ACÉL SODRONYKÖTELEK S6 19 (DIN 3058) fúróberendezések, teherszállítás Kötélátmérõ Tömeg Számított szakítóerõ 1770 N/mm 2 6 0,134 24,5 8 0,238 43,6 9 0,302 55,2 10 0,373 68,1 11 0,451 82,4 12

2 0302 ACÉL SODRONYKÖTELEK S6 19 (DIN 3058) fúróberendezések, teherszállítás Kötélátmérõ Tömeg Számított szakítóerõ 1770 N/mm 2 6 0,134 24,5 8 0,238 43,6 9 0,302 55,2 10 0,373 68,1 11 0,451 82,4 12 0,537 98,1 13 0, ,0 14 0, ,0 15 0, ,0 16 0, ,0 17 1, ,0 18 1, ,0 19 1, ,0 20 1, ,0 22 1, ,0 24 2, ,0 26 2, ,0 WS6 36 (DIN 3064) darukötél, földmunkagépek Kötélátmérõ Tömeg Számított szakítóerõ 1770 N/mm , , , , , , , , , , , WS8 36 (DIN 3067) aknakötél, személy- és teherszállítás, kohászati kötelek Kötélátmérõ Tömeg Számított szakítóerõ 1770 N/mm , , , , , , , , , , ,

ACÉL SODRONYKÖTELEK 0303 Kötélátmérõ Tömeg Számított szakítóerõ (1770 N/mm 2 ) 6 0,138 26,0 7 0,188 35,4 8 0,245 46,3 9 0,310 58,6 10 0,383 72,3 11 0,436 87,5 12 0,551 104,0 13 0,647 122,0 14

Számított szakítóerõ (1770 N/mm 2 ) 12 0,562 106 13 0,659 125 14 0,765 144 16 0,999 189 18 1,260 239 20 1,560 295 22 1,890 357 24 2,250 424 26 2,640 498 28 3,060 578 32 4,000 755 36 5,060 955

Sodronykötél csévélésekor a négy vázlatnak megfelelõ módon kell a kötelet felrakni: A mutatóujj a kötelet, a hüvelykujj a kezdõ oldalt (bal-jobb) szimbolizálja.

Fehér zsírok: Shell- vagy Castrol-készítmények, illetve a magyar LZS.

3 ACÉL SODRONYKÖTELEK 0303 Kötélátmérõ Tömeg Számított szakítóerõ (1770 N/mm 2 ) 6 0,138 26,0 7 0,188 35,4 8 0,245 46,3 9 0,310 58,6 10 0,383 72,3 11 0,436 87,5 12 0, ,0 13 0, ,0 14 0, ,0 16 0, ,0 18 1, ,0 20 1, ,0 22 1, ,0 24 2, ,0 26 2, ,0 28 3, ,0 T18 7 (DIN 3069) autódaruk, toronydaruk, felvonók Kötélátmérõ Tömeg Számított szakítóerõ (1770 N/mm 2 ) 12 0, , , , , , , , , , , , , T36 7 (DIN 3071) autódaruk, toronydaruk, felvonók Jobb- és balsodrású sodronykötelek helyes alkalmazása: bal jobb bal jobb bal jobb bal jobb balsodrású kötél: bal kéz Sodronykötél csévélésekor a négy vázlatnak megfelelõ módon kell a kötelet felrakni: A mutatóujj a kötelet, a hüvelykujj a kezdõ oldalt (bal-jobb) szimbolizálja. Zsírzás: A felhasználó igénye szerint a köteleket korróziógátló zsírral kenjük, amely a kopásállóságot is javítja. Fekete zsírok: Elaskon-20, NIRAL 555. Fehér zsírok: Shell- vagy Castrol-készítmények, illetve a magyar LZS. jobbsodrású kötél: jobb kéz A kenés módja: A) belsõ kenés: a zsír a huzalok közötti teret tölti ki, a pászma külsõ felületén csak vékony réteg van. Kétszer sodrott szerkezeteknél a kötélsodráskor már nem történik zsírzás. B) külsõ kenés: a zsír a külsõ felületet borítja, a belsõ teret lezárja, de nem tölti ki. Kétszer sodrott szerkezeteknél csak a kötélsodráskor történik zsírzás. C) külsõ és belsõ kenés: A + B.

0304 ACÉL SODRONYKÖTELEK Speciális sodronykötelek A Teufelberger kötelek általános jellemzõi: Hosszú élettartam,

Rugalmasság Biztonság Nagy ellenálló képesség A HITB Kft.

pászmákban: 8 4 fémes keresztmetszeti tényezõ: 0,55 sodrási tényezõ: 0,75 forgásmentes pászmaspirál és kötél

illetve bármilyen daru, amely a terhet egy kötélággal emeli a külsõ pászmákban: 7 46 mm: 105 48 70 mm: 195 fémes

hajódaru fúrótorony a külsõ pászmákban: 112 fémes keresztmetszeti tényezõ: 0,75 sodrási tényezõ: 0,77 keresztsodrású,

4 0304 ACÉL SODRONYKÖTELEK Speciális sodronykötelek A Teufelberger kötelek általános jellemzõi: Hosszú élettartam, folyamatos üzemmód, ritka kötélcsere Nagyobb szakítószilárdság, mint a hagyományos köteleknél ( N/mm 2 ) Rugalmasság Biztonság Nagy ellenálló képesség A HITB Kft. a Teufelberger speciális darukötelek kizárólagos forgalmazója Forgásmentes kötelek TK 10 toronydaru autódaru a külsõ pászmákban: 8 4 fémes keresztmetszeti tényezõ: 0,55 sodrási tényezõ: 0,75 forgásmentes pászmaspirál és kötél keresztsodrású kivitelben TK 12 toronydaru-emelõkötél portáldaru-emelõkötél csarnokdaru nagy emelési magasság esetén, illetve bármilyen daru, amely a terhet egy kötélággal emeli a külsõ pászmákban: 7 46 mm: mm: 195 fémes keresztmetszeti tényezõ: 0,67 sodrási tényezõ: 0,75 kereszt, és hosszsodrású, bal- és jobbsodrású TK 16 SQ toronydaru hajódaru fúrótorony a külsõ pászmákban: 112 fémes keresztmetszeti tényezõ: 0,75 sodrási tényezõ: 0,77 keresztsodrású, bal- és jobbsodrású TK 17 SG mobil daru autódaru csarnokdaru ahol a kötél flexibilitása, forgásmentessége és nagy szakítóereje a fontos a külsõ pászmákban: 112 fémes keresztmetszeti tényezõ: 0,74 sodrási tényezõ: 0,77 hosszsodrású

ACÉL SODRONYKÖTELEK 0305 Nem forgásmentes kötelek csörlõkötélként 6 pászmás a külsõ pászmákban: 114 fémes

macskaforgató kötél 6 pászmás a külsõ pászmákban: 114 fémes keresztmetszeti tényezõ: 0,63 sodrási

acélkötél plasztifikált acélmaggal a külsõ pászmákban: 208 fémes keresztmetszeti tényezõ: 0,62 sodrási

emelési magasság esetén 8 pászmás acélkötél plasztifikált acélmaggal a külsõ pászmákban: 152 fémes

kotrógépek úszódaruk hajódaruk csarnokdaruk kis emelési magasság esetén 8 pászmás tömörített acélkötél

5 ACÉL SODRONYKÖTELEK 0305 Nem forgásmentes kötelek csörlõkötélként 6 pászmás a külsõ pászmákban: 114 fémes keresztmetszeti tényezõ: 0,83 sodrási tényezõ: 0,8 keresztsodrású, jobbsodrású 615 N csörlõ, macskaforgató kötél 6 pászmás a külsõ pászmákban: 114 fémes keresztmetszeti tényezõ: 0,63 sodrási tényezõ: 0,8 keresztsodrású, jobbsodrású 612 W emelõkötél konténerdarukhoz és kikötõi darukhoz 8 pászmás acélkötél plasztifikált acélmaggal a külsõ pászmákban: 208 fémes keresztmetszeti tényezõ: 0,62 sodrási tényezõ: 0,8 keresztsodrású, bal- és jobbsodrású Q 810 V kotrógépek úszódaruk hajódaruk csarnokdaruk kis emelési magasság esetén 8 pászmás acélkötél plasztifikált acélmaggal a külsõ pászmákban: 152 fémes keresztmetszeti tényezõ: 0,62 sodrási tényezõ: 0,85 keresztsodrású, bal- és jobbsodrású Q 812 F kotrógépek úszódaruk hajódaruk csarnokdaruk kis emelési magasság esetén 8 pászmás tömörített acélkötél plasztifikált acélmaggal a külsõ pászmákban: 208 fémes keresztmetszeti tényezõ: 0,70 sodrási tényezõ: 0,85 keresztsodrású, bal- és jobbsodrású QS 816V

0306 ACÉL SODRONYKÖTELEK Speciális eljárások 1.

Elõnyei: kizárja a kötél belsejébõl a vizet, a szennyezõdéseket benntartja a belsõ kenõanyagot

huzalszakadást gátolja nincs fémes súrlódás a külsõ pászmák és a kötélmag között megakadályozza a kötél

Tömörített pászmák (Superfill) A tömörített pászmás kötél (Superfill) úgy készül, hogy a pászmákat

során a pászma átmérõje csökken, a felülete simává válik.

6 0306 ACÉL SODRONYKÖTELEK Speciális eljárások 1. Plasztifikált belsõ mag A belsõ pászmákat speciális mûanyaggal vonják be, ezt nevezik plasztifikálásnak. Elõnyei: kizárja a kötél belsejébõl a vizet, a szennyezõdéseket benntartja a belsõ kenõanyagot stabilizálja a kötélszerkezetet elnyeli a dinamikus erõhatásokat nyugodtabb futást eredményez a belsõ huzalszakadást gátolja nincs fémes súrlódás a külsõ pászmák és a kötélmag között megakadályozza a kötél kikosarasodását 2. Tömörített pászmák (Superfill) A tömörített pászmás kötél (Superfill) úgy készül, hogy a pászmákat külön-külön egy speciális hengerelési eljárás során plasztikusan deformálják (tömörítik), mely folyamat során a pászma átmérõje csökken, a felülete simává válik. A huzalok érintkezési vonalai felületekké szélesednek. Elõnyei: Nagy szakítóerõ Hajlékonyabbak, jobban alakulnak a görgõkhöz, tárcsákhoz, korongokhoz A külsõ huzalok nagyobb fémes keresztmetszete miatt ellenállóbbak a korróziónak és a kopásnak Több rétegben felcsévélt kötelek esetén a szomszédos rétegek nem akadnak egymásba

7 ACÉL SODRONYKÖTELEK 0307 Drótfüggesztékek Drótfüggeszték az MSZ EN harmonizált szabványnak felelnek meg. A típus (csülkös kötél) egyágú sodronykötél két füllel, szerelvény nélkül. Ezt nevezik alácsapó kötélnek is. Kötélátmérõ Teherbírás d kg D típus egyágú sodronykötél két füllel, az egyik kötélszívvel és horoggal Kötélátmérõ Teherbírás Teherbírás A 0 A t d kg kg G típus kétágú sodronykötél gyûjtõvégszemmel, a végeken kötélszívvel és horoggal Kötélátmérõ Teherbírás Teherbírás A A t A A t d kg kg kg kg

0308 ACÉL SODRONYKÖTELEK H típus négyágú sodronykötél gyûjtõvégszemmel, a végeken kötélszívvel és horoggal Kötélátmérõ Teherbírás Teherbírás 0 45 45 60 A 0 A t A 0 A t d kg kg kg kg 8 1 500 1 550 1

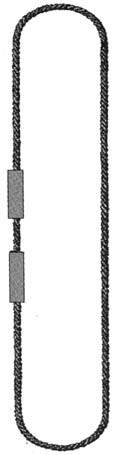

8 0308 ACÉL SODRONYKÖTELEK H típus négyágú sodronykötél gyûjtõvégszemmel, a végeken kötélszívvel és horoggal Kötélátmérõ Teherbírás Teherbírás A 0 A t A 0 A t d kg kg kg kg F típus Fonással vagy préseléssel végtelenített körkötél. Figyelem! Hosszmegadásnál: mûködõ hossz/kerület! Kötélátmérõ Teherbírás Teherbírás A 0 A t d kg kg
