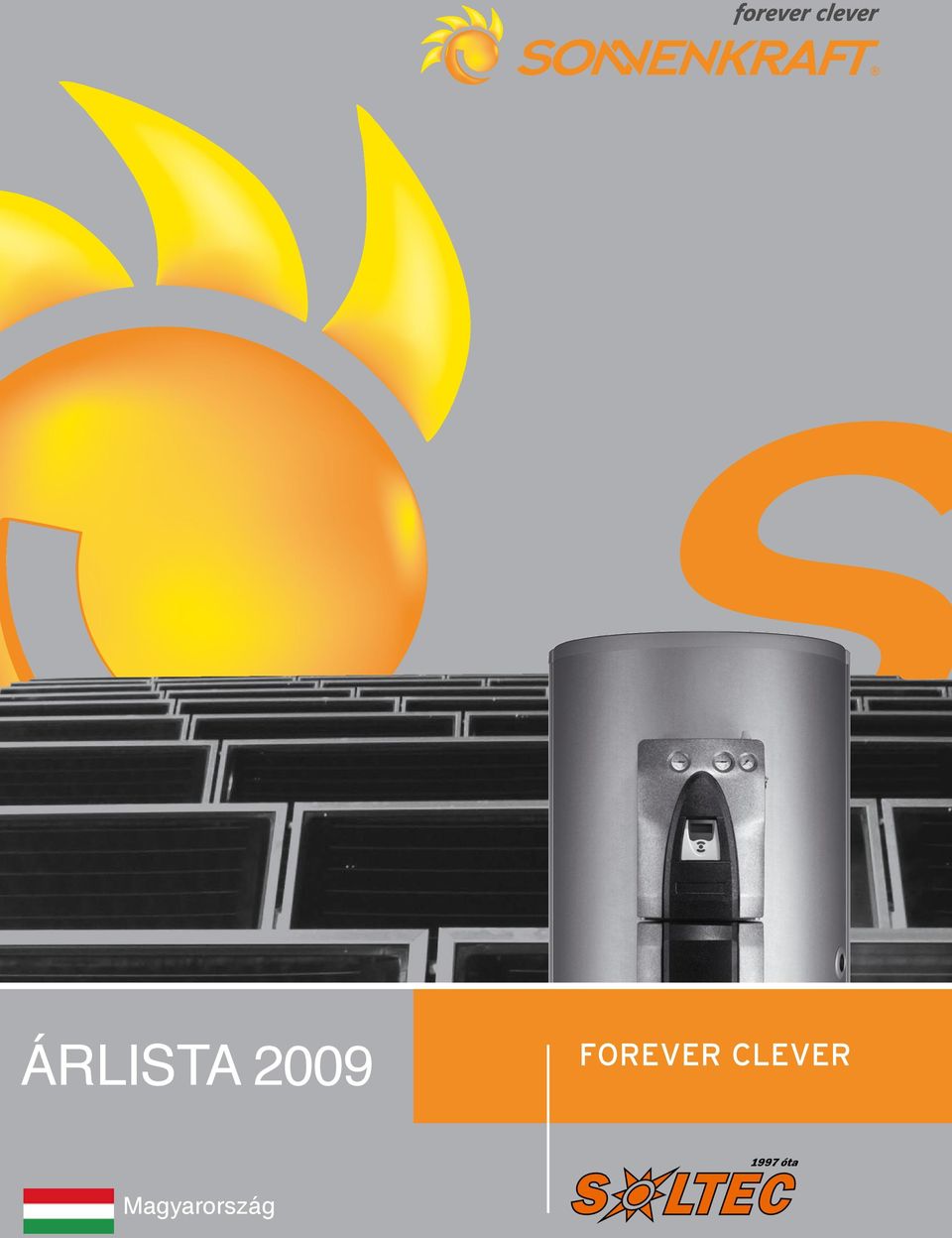

1 ÁRLISTA 2009 Magyarország

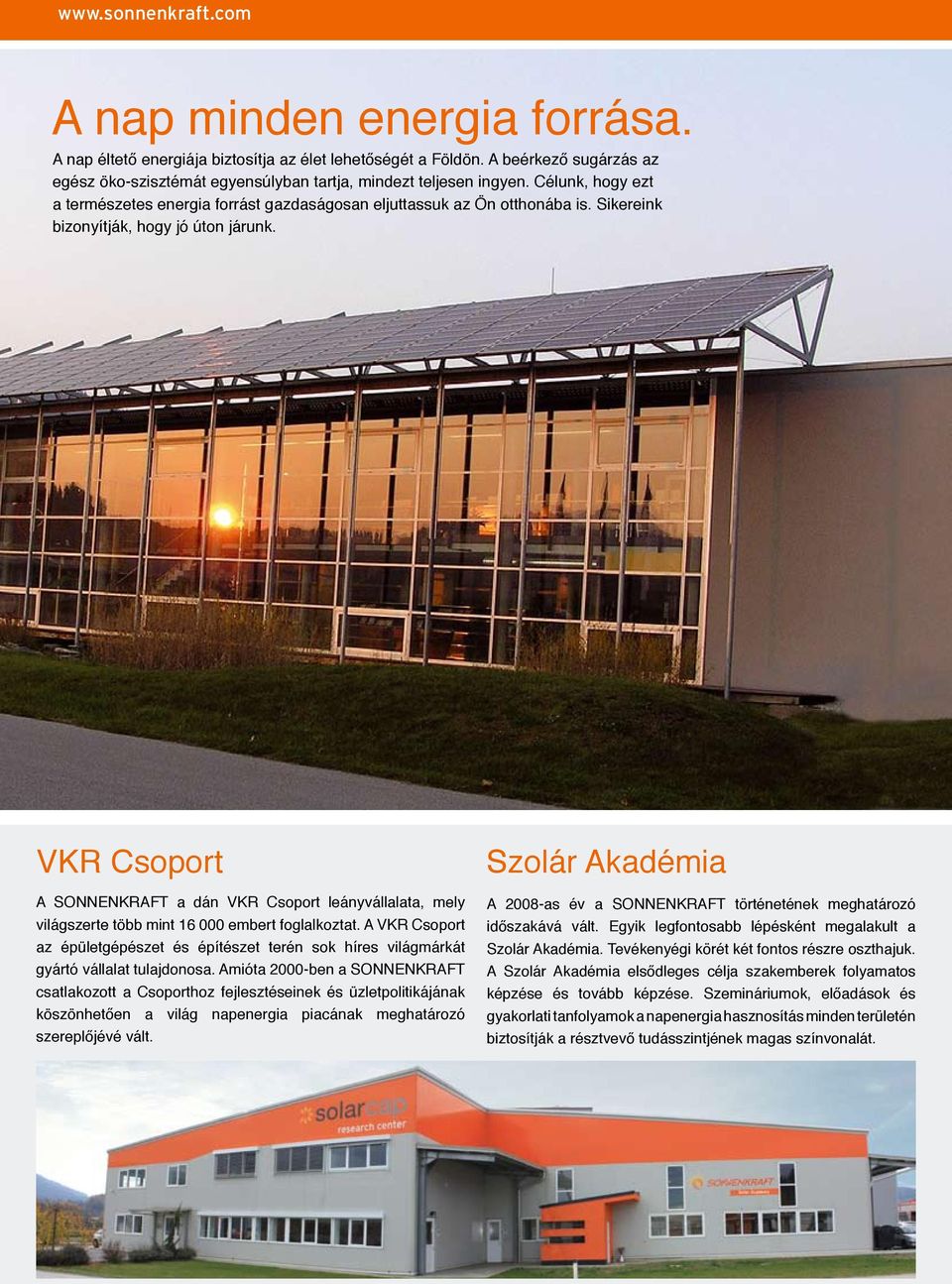

2 A nap minden energia forrása. A nap éltető energiája biztosítja az élet lehetőségét a Földön. A beérkező sugárzás az egész öko-szisztémát egyensúlyban tartja, mindezt teljesen ingyen. Célunk, hogy ezt a természetes energia forrást gazdaságosan eljuttassuk az Ön otthonába is. Sikereink bizonyítják, hogy jó úton járunk. VKR Csoport A SONNENKRAFT a dán VKR Csoport leányvállalata, mely világszerte több mint embert foglalkoztat. A VKR Csoport az épületgépészet és építészet terén sok híres világmárkát gyártó vállalat tulajdonosa. Amióta 2000-ben a SONNENKRAFT csatlakozott a Csoporthoz fejlesztéseinek és üzletpolitikájának köszönhetően a világ napenergia piacának meghatározó szereplőjévé vált. Szolár Akadémia A 2008-as év a SONNENKRAFT történetének meghatározó időszakává vált. Egyik legfontosabb lépésként megalakult a Szolár Akadémia. Tevékenyégi körét két fontos részre oszthajuk. A Szolár Akadémia elsődleges célja szakemberek folyamatos képzése és tovább képzése. Szemináriumok, előadások és gyakorlati tanfolyamok a napenergia hasznosítás minden területén biztosítják a résztvevő tudásszintjének magas színvonalát.

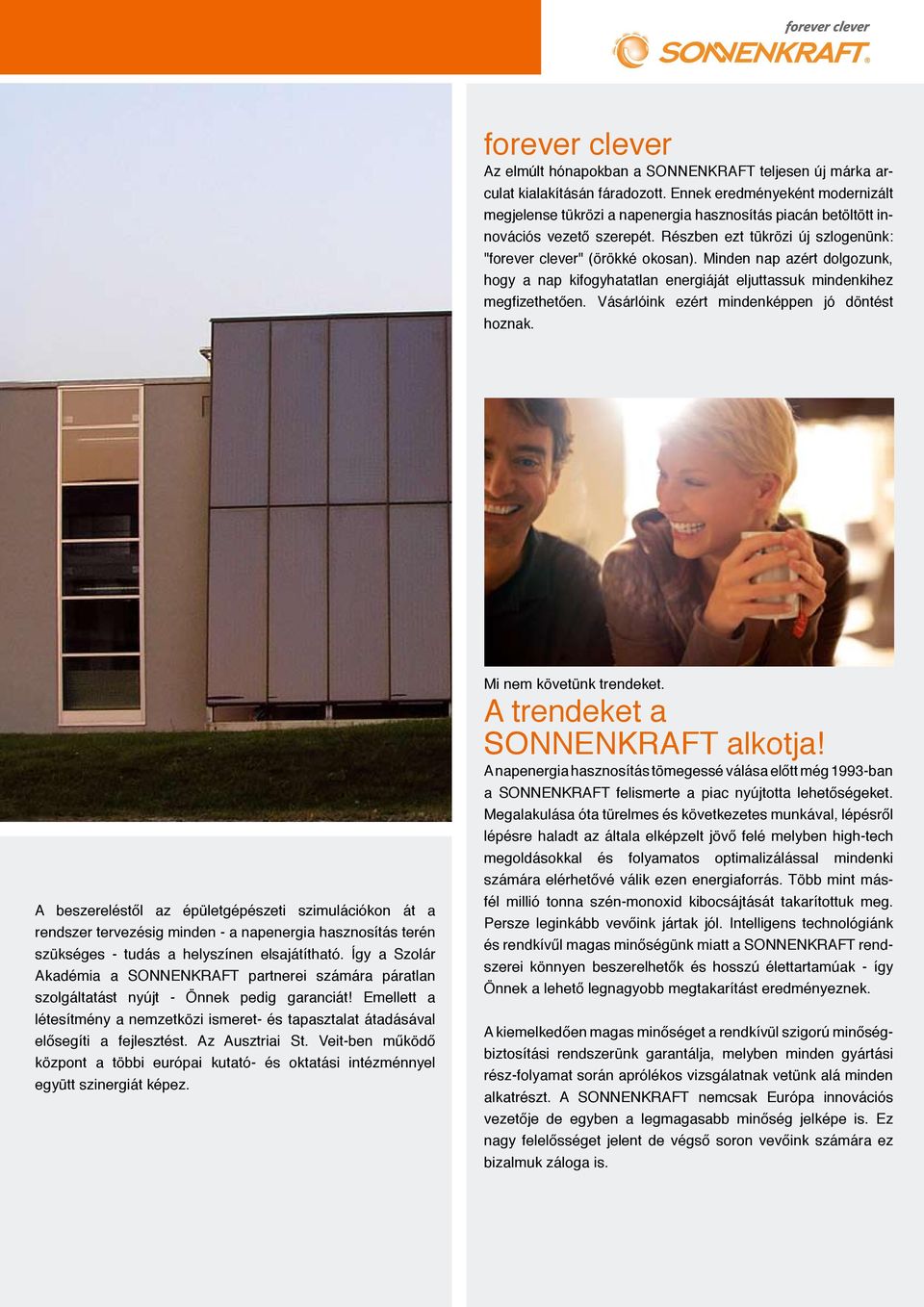

3 forever clever Az elmúlt hónapokban a SONNENKRAFT teljesen új márka arculat kialakításán fáradozott. Ennek eredményeként modernizált megjelense tükrözi a napenergia hasznosítás piacán betöltött innovációs vezető szerepét. Részben ezt tükrözi új szlogenünk: "forever clever" (örökké okosan). Minden nap azért dolgozunk, hogy a nap kifogyhatatlan energiáját eljuttassuk mindenkihez megfizethetően. Vásárlóink ezért mindenképpen jó döntést hoznak. A beszereléstől az épületgépészeti szimulációkon át a rendszer tervezésig minden - a napenergia hasznosítás terén szükséges - tudás a helyszínen elsajátítható. Így a Szolár Akadémia a SONNENKRAFT partnerei számára páratlan szolgáltatást nyújt - Önnek pedig garanciát! Emellett a létesítmény a nemzetközi ismeret- és tapasztalat átadásával elősegíti a fejlesztést. Az Ausztriai St. Veit-ben működő központ a többi európai kutató- és oktatási intézménnyel együtt szinergiát képez. Mi nem követünk trendeket. A trendeket a SONNENKRAFT alkotja! A napenergia hasznosítás tömegessé válása előtt még 1993-ban a SONNENKRAFT felismerte a piac nyújtotta lehetőségeket. Megalakulása óta türelmes és következetes munkával, lépésről lépésre haladt az általa elképzelt jövő felé melyben high-tech megoldásokkal és folyamatos optimalizálással mindenki számára elérhetővé válik ezen energiaforrás. Több mint másfél millió tonna szén-monoxid kibocsájtását takarítottuk meg. Persze leginkább vevőink jártak jól. Intelligens technológiánk és rendkívűl magas minőségünk miatt a SONNENKRAFT rendszerei könnyen beszerelhetők és hosszú élettartamúak - így Önnek a lehető legnagyobb megtakarítást eredményeznek. A kiemelkedően magas minőséget a rendkívül szigorú minőségbiztosítási rendszerünk garantálja, melyben minden gyártási rész-folyamat során aprólékos vizsgálatnak vetünk alá minden alkatrészt. A SONNENKRAFT nemcsak Európa innovációs vezetője de egyben a legmagasabb minőség jelképe is. Ez nagy felelősséget jelent de végső soron vevőink számára ez bizalmuk záloga is.

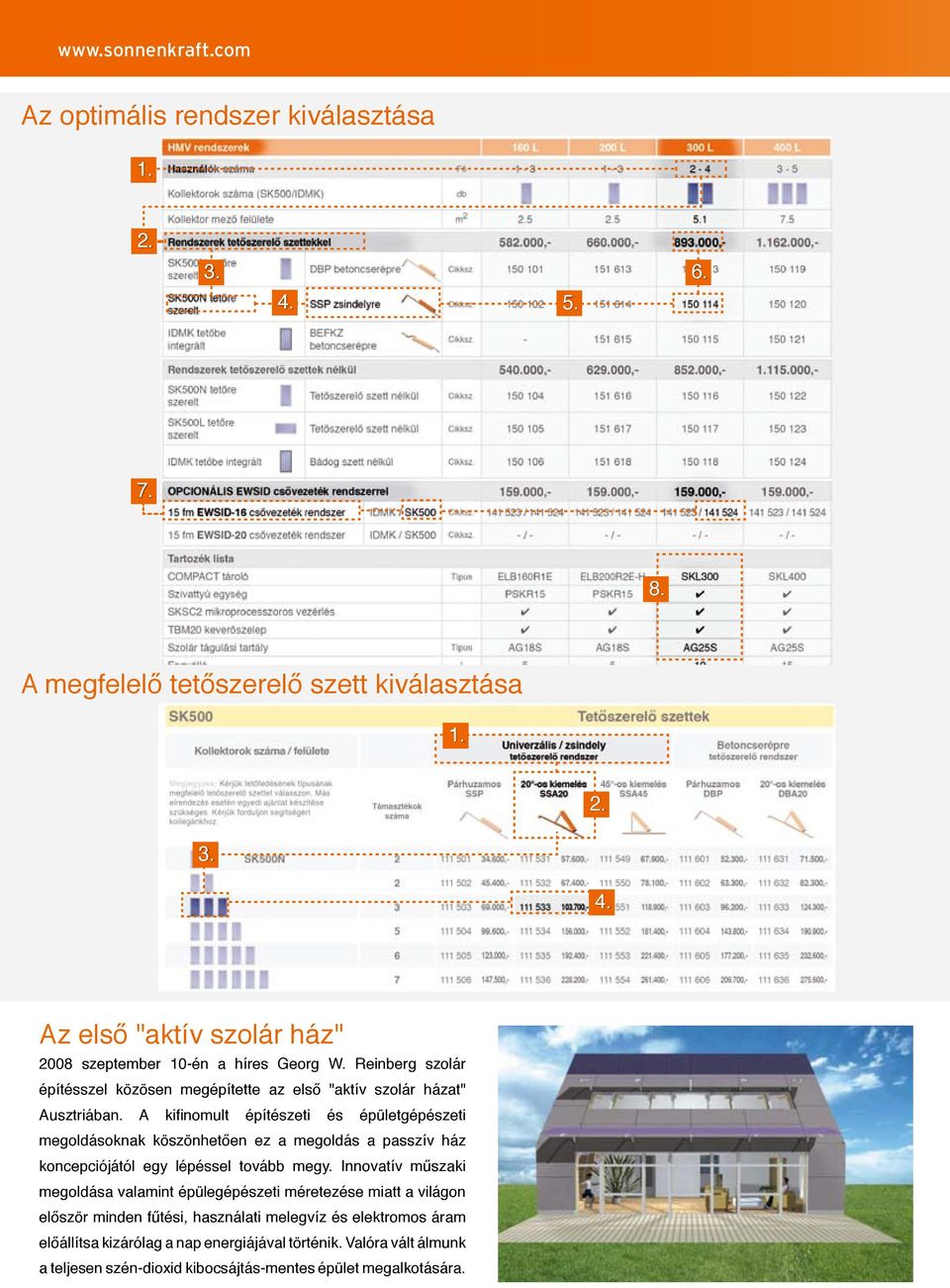

4 Az optimális rendszer kiválasztása A megfelelő tetőszerelő szett kiválasztása Az első "aktív szolár ház" 2008 szeptember 10-én a híres Georg W. Reinberg szolár építésszel közösen megépítette az első "aktív szolár házat" Ausztriában. A kifinomult építészeti és épületgépészeti megoldásoknak köszönhetően ez a megoldás a passzív ház koncepciójától egy lépéssel tovább megy. Innovatív műszaki megoldása valamint épülegépészeti méretezése miatt a világon először minden fűtési, használati melegvíz és elektromos áram előállítsa kizárólag a nap energiájával történik. Valóra vált álmunk a teljesen szén-dioxid kibocsájtás-mentes épület megalkotására.

5 1. Felhasználók száma 2. Rendszer kiválasztása - tetőszerelő szettel / bádogos szettel - tetőszerelő szett / bádogos szett NÉLKÜL --> A megfelelő tetőszerelő szett / bádogos szett kiválasztásához kérjük a vonatkozó rész használatát 3. Kollektor típus kiválasztása 4. Megfelelő tetőszerelő szett kiválasztása (SSP/DBP/BEFKZ) 5. Cikkszám meghatározása 6. Végfelhasználói ár (ÁFA nélkül) 7. Opcionális rozsdamentes, flexibilis, hőszigetelt dupla csővezeték a szolár kör kiépítéséhez 8. Alkatrész lista Tartalomjegyzék RENDSZER MEGOLDÁSOK Rendszerek használati melegvíz termelésre Oldal CompaCt Rendszerek használati melegvíz termelésre és fűtésrásegítésre Comfort Comfort plus COMFORT XL Minden tartozék külön is rendelhető. A szín kódolás elősegíti a keresést. Napkollektorok Oldal SK500 tetőre szerelhető síkkollektor IDMK tetőbe építhető síkkollektor HEATPIPE Tetőfedés típusa 2. Szükséges dőlésszög 3. Kollektorok száma 4. Cikkszám és ár (ÁFA nélkül) Tárolók Oldal COMPACT tárolók COMFORT tárolók COMFORT PLUS tárolók COMFORT XL tárolók tároló tartozékok HIDRAULIKA Oldal Szivattyú egységek Nagyteljesítményű modulok TARTOZÉKOK Oldal Vezérlések...26 Hőcserélők...27 Csővezeték rendszerek...28 Egyéb tartozékok...29 A SONNENKRAFT partnerei folyamatosan továbbképzik magukat Az új SONNENKRAFT Szolár Akadémián minden képviseletünk munkatárait rendszeresen és kötelező jelleggel képezzük. Gyakorlati és elméleti képzéseink biztosítják a legmagasabb szakmai színvonalat. Jegyzetek...30 Általános Szerződési Feltételek...31

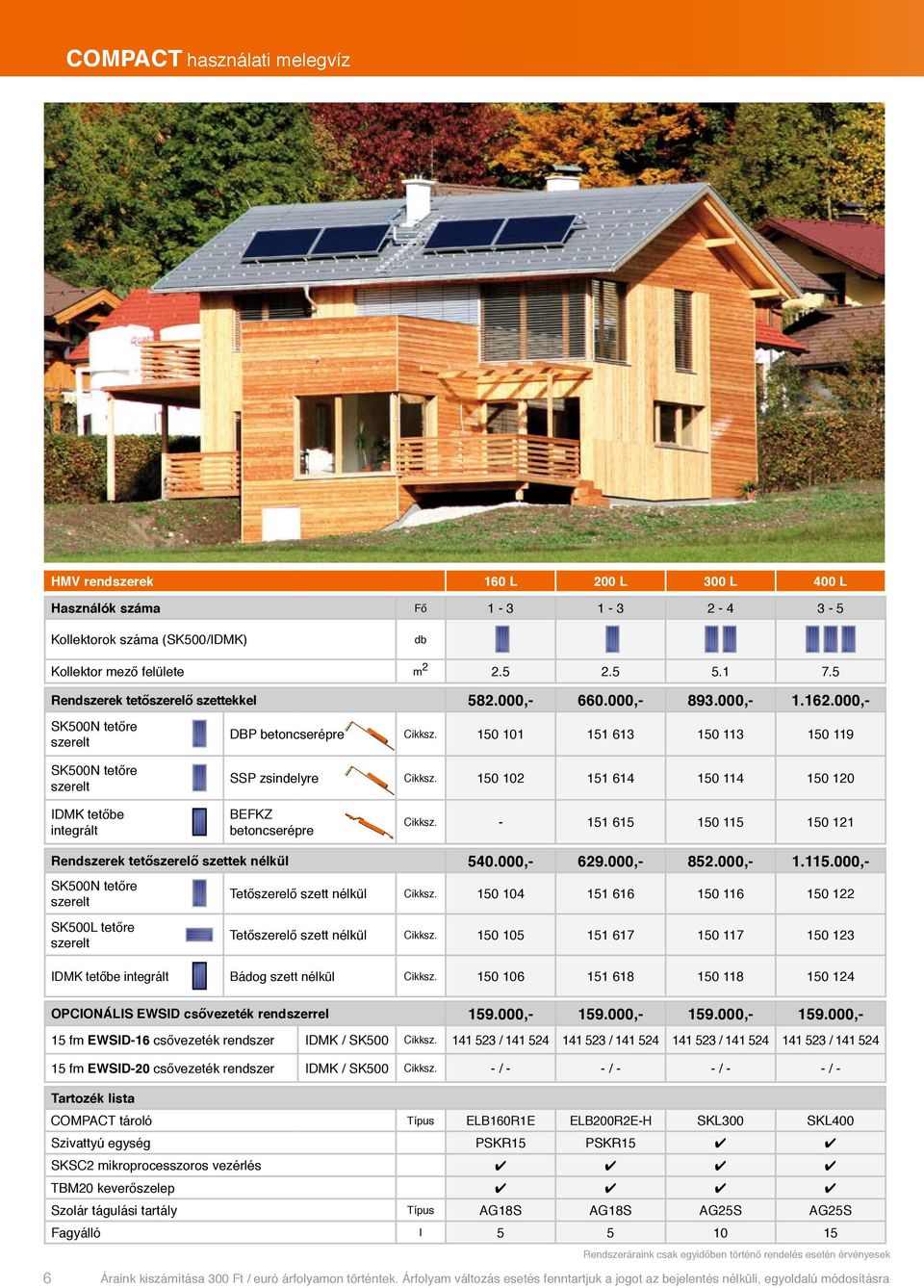

6 COMPACT használati melegvíz HMV rendszerek 160 L 200 L 300 L 400 L Használók száma Fő Kollektorok száma (SK500/IDMK) db Kollektor mező felülete m Rendszerek tetőszerelő szettekkel , , , ,- SK500N tetőre szerelt SK500N tetőre szerelt DBP betoncserépre Cikksz SSP zsindelyre Cikksz IDMK tetőbe integrált BEFKZ betoncserépre Cikksz Rendszerek tetőszerelő szettek nélkül , , , ,- SK500N tetőre szerelt SK500L tetőre szerelt Tetőszerelő szett nélkül Cikksz Tetőszerelő szett nélkül Cikksz IDMK tetőbe integrált Bádog szett nélkül Cikksz OPCIONÁLIS EWSID csővezeték rendszerrel , , , ,- 15 fm EWSID-16 csővezeték rendszer IDMK / SK500 Cikksz / / / / fm EWSID-20 csővezeték rendszer IDMK / SK500 Cikksz. - / - - / - - / - - / - Tartozék lista COMPACT tároló Típus ELB160R1E ELB200R2E-H SKL300 SKL400 Szivattyú egység PSKR15 PSKR SKSC2 mikroprocesszoros vezérlés TBM20 keverőszelep Szolár tágulási tartály Típus AG18S AG18S AG25S AG25S Fagyálló l Rendszeráraink csak egyidőben történő rendelés esetén érvényesek

7 COMPACT használati melegvíz COMPACT Szolár rendszer A SONNENKRAFT COMPACT rendszer optimalizált teljesítményével és bármilyen kazánnal szerelve a napenergia hasznosítás ideális kiindulópontját jelenti. Az éves használati melegvíz igény akár 70%-át fedezi Gyors és könnyű szerelhetőség Teljesen együttműködő komponensek Egyszerű és megbízható technológia Kollektor Szivattyú egység Kazán Működési elv COMPACT rendszer SKL tárolóval Meleg víz Indirekt tároló Hideg víz 500 L 500L 750 L 1000 L x 5 x 6 x ,5 15, , , , , Rozsdamentes csővezeték rendszer EWSID Kollektorok S500S-CH ÖKOTEST-set / Cikksz RENDSZERMEGOLDÁSOK , , , , Tároló + szivattyú egység Gyors rögzítés speciális szerszámok nélkül. Rozsdamentes csővezeték rendszer menetes végekkel és bilincsekkel; csak teljes rendszer rendelése esetén érvényes szett árakkal. COMPACT / COMFORT rendszer komponensek , , , ,- - / - - / - - / - - / / / / / DBP Betoncserép rögzítő SSP Univerzális/ zsindely rögzítő BEFKZ Gyári bádogos szettek SKL500 SKL500 ELB750R2E-H ELB1000R2E-H 4 4 PSKR15 PSKR TBM25 TBM25 AG25S AG33S AG33S AG50S AGS Szolár tágulási tartály FS Szolár fagyálló TBM20/25 * HMV keverő szelep A rendszerekhez tartozó tetőszerelő szettek egymáshoz csatlakoztatott kollektorok szerelésére vannak kialakítva. A 14 és 16 oldalon megtalálhatók az egyéb tetőszerelő szettek 7

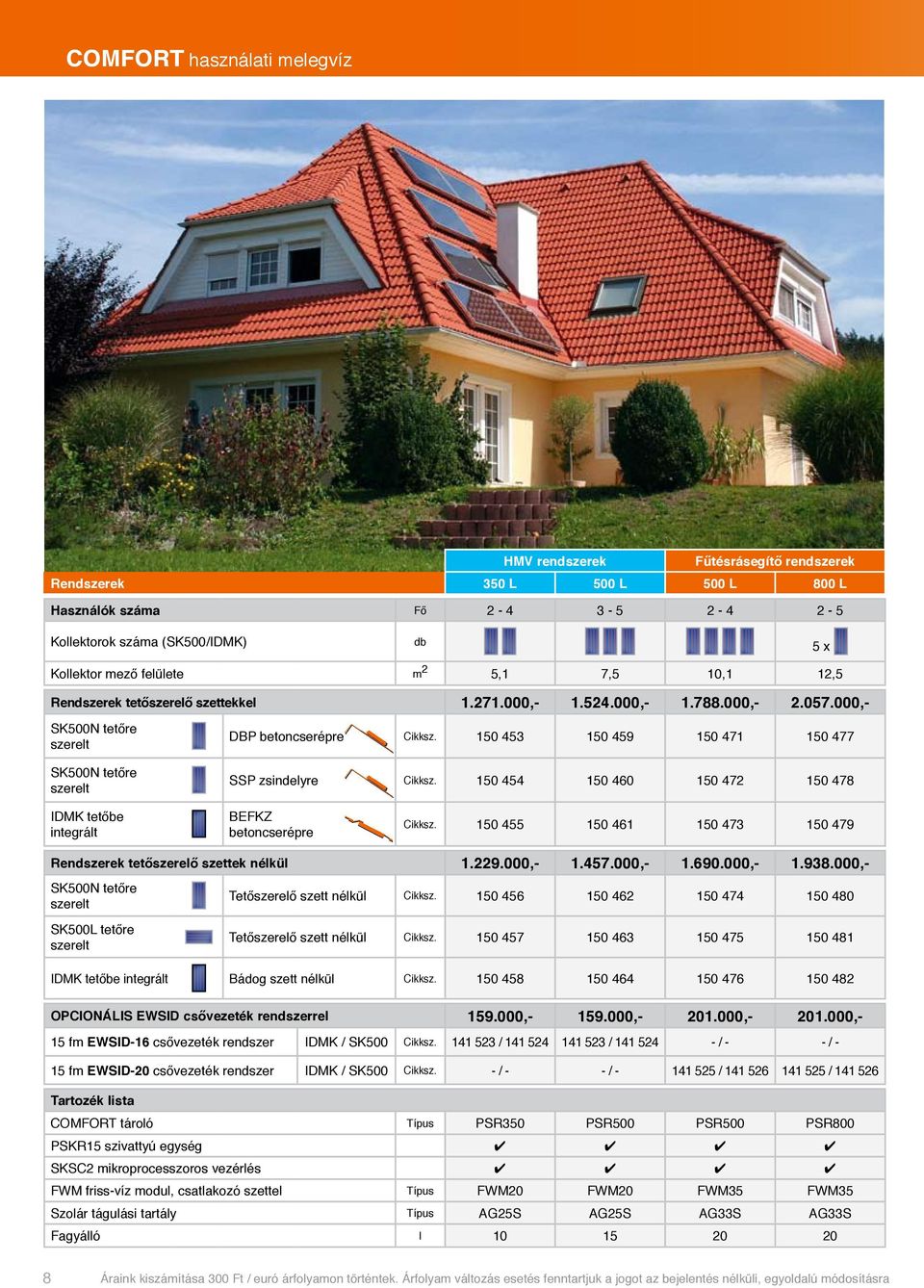

8 COMFORT használati melegvíz HMV rendszerek Fűtésrásegítő rendszerek Rendszerek 350 L 500 L 500 L 800 L Használók száma Fő Kollektorok száma (SK500/IDMK) db 5 x Kollektor mező felülete m 2 5,1 7,5 10,1 12,5 Rendszerek tetőszerelő szettekkel , , , ,- SK500N tetőre szerelt SK500N tetőre szerelt DBP betoncserépre Cikksz SSP zsindelyre Cikksz IDMK tetőbe integrált BEFKZ betoncserépre Cikksz Rendszerek tetőszerelő szettek nélkül , , , ,- SK500N tetőre szerelt SK500L tetőre szerelt Tetőszerelő szett nélkül Cikksz Tetőszerelő szett nélkül Cikksz IDMK tetőbe integrált Bádog szett nélkül Cikksz OPCIONÁLIS EWSID csővezeték rendszerrel , , , ,- 15 fm EWSID-16 csővezeték rendszer IDMK / SK500 Cikksz / / / - - / - 15 fm EWSID-20 csővezeték rendszer IDMK / SK500 Cikksz. - / - - / / / Tartozék lista COMFORT tároló Típus PSR350 PSR500 PSR500 PSR800 PSKR15 szivattyú egység SKSC2 mikroprocesszoros vezérlés FWM friss-víz modul, csatlakozó szettel Típus FWM20 FWM20 FWM35 FWM35 Szolár tágulási tartály Típus AG25S AG25S AG33S AG33S Fagyálló l

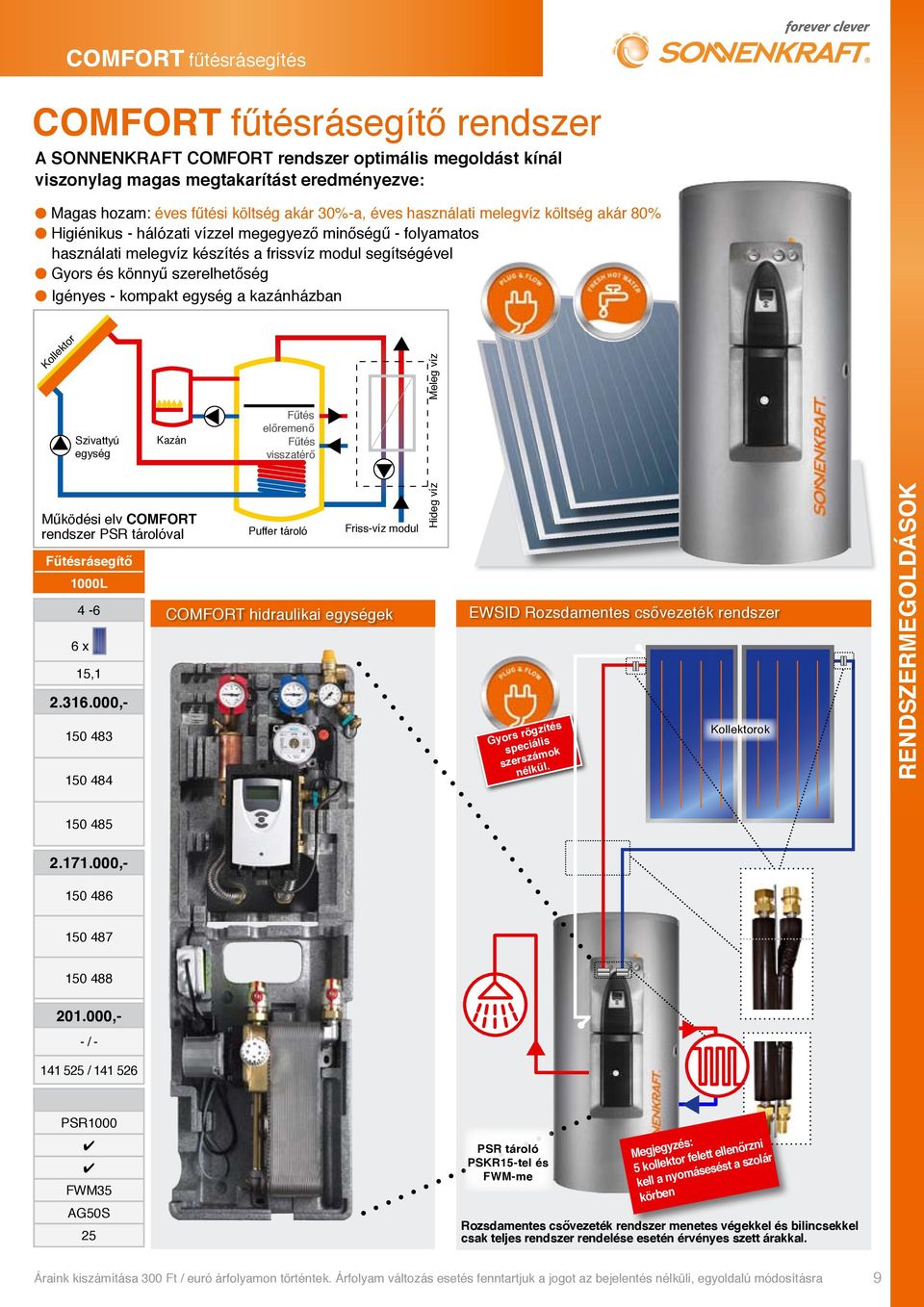

9 COMFORT fűtésrásegítés COMFORT fűtésrásegítő rendszer A SONNENKRAFT COMFORT rendszer optimális megoldást kínál viszonylag magas megtakarítást eredményezve: Magas hozam: éves fűtési költség akár 30%-a, éves használati melegvíz költség akár 80% Higiénikus - hálózati vízzel megegyező minőségű - folyamatos használati melegvíz készítés a frissvíz modul segítségével Gyors és könnyű szerelhetőség Igényes - kompakt egység a kazánházban Kollektor Szivattyú egység Fűtésrásegítő 1000L x 15, , Kazán Működési elv COMFORT rendszer PSR tárolóval Fűtés előremenő Fűtés visszatérő Puffer tároló Friss-víz modul COMFORT hidraulikai egységek Hideg víz Meleg víz EWSID Rozsdamentes csővezeték rendszer Gyors rögzítés speciális szerszámok nélkül. Kollektorok RENDSZERMEGOLDÁSOK , ,- - / / PSR FWM35 AG50S 25 PSR tároló PSKR15-tel és FWM-me Megjegyzés: 5 kollektor felett ellenőrzni kell a nyomásesést a szolár körben Rozsdamentes csővezeték rendszer menetes végekkel és bilincsekkel csak teljes rendszer rendelése esetén érvényes szett árakkal. 9

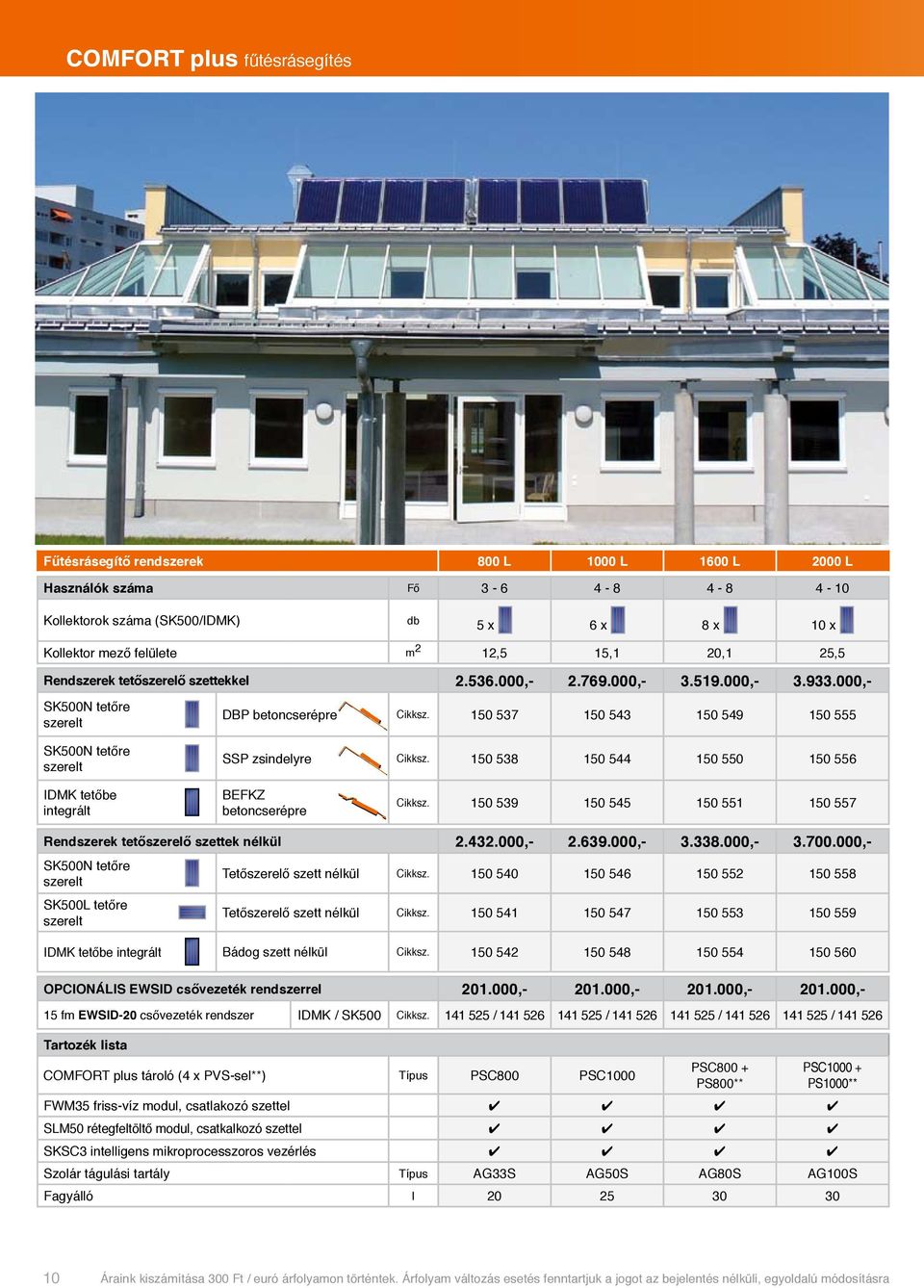

10 COMFORT plus fűtésrásegítés Fűtésrásegítő rendszerek 800 L 1000 L 1600 L 2000 L Használók száma Fő Kollektorok száma (SK500/IDMK) db 5 x 6 x 8 x 10 x Kollektor mező felülete m 2 12,5 15,1 20,1 25,5 Rendszerek tetőszerelő szettekkel , , , ,- SK500N tetőre szerelt SK500N tetőre szerelt DBP betoncserépre Cikksz SSP zsindelyre Cikksz IDMK tetőbe integrált BEFKZ betoncserépre Cikksz Rendszerek tetőszerelő szettek nélkül , , , ,- SK500N tetőre szerelt SK500L tetőre szerelt Tetőszerelő szett nélkül Cikksz Tetőszerelő szett nélkül Cikksz IDMK tetőbe integrált Bádog szett nélkül Cikksz OPCIONÁLIS EWSID csővezeték rendszerrel , , , ,- 15 fm EWSID-20 csővezeték rendszer IDMK / SK500 Cikksz / / / / Tartozék lista COMFORT plus tároló (4 x PVS-sel**) Típus PSC800 PSC1000 PSC800 + PS800** PSC PS1000** FWM35 friss-víz modul, csatlakozó szettel SLM50 rétegfeltöltő modul, csatkalkozó szettel SKSC3 intelligens mikroprocesszoros vezérlés Szolár tágulási tartály Típus AG33S AG50S AG80S AG100S Fagyálló l

11 COMFORT plus fűtésrásegítés COMFORT plus fűtésrásegítő rendszerek A SONNENKRAFT COMFORT PLUS rendszer a leghatékonyabb megoldást jelenti a használati melegvíz termélésre és fűtésrásegítésre. Fejlett technológiájának köszönhetően rendkívül magas hozamot garantál Magas hozam: éves fűtési költségek akár 50%-a, éves használati melegvíz költségek akár 80%-a Higiénikus - hálózati vízzel megegyező minőségű - folyamatos használati melegvíz készítés a frissvíz modul segítségével Gyors és könnyű szerelhetőség Az SLM50 rétegfeltöltő modul és a PSC tároló rendkívül magas hozamot eredményez Ko lle kt or Működési elv COMFORT plus rendszerk PSC tárolóval Fűtés előrem. Hideg víz Fűtés visszat. RENDSZERMEGOLDÁSOK Kazán visszat Meleg víz Kazán előrem. Friss-víz modul Rétegfeltöltő modul Napkollektorok Fűtés Meleg víz 5. yzés: Megjeg r felett kto 5 kolle ll a izni ke ő n elle r sést a szolár e s á nyom körben 1. SK500 / IDMK síkkollektorok Hideg víz 4. COMFORT plus tároló 2. SLM50 rétegfeltöltő modul 3. PSC tároló 4. FWM35 friss-víz modul 5. HKM fűtésrásegítő modul ális opcion Magas hozam, hosszú élettartam Tartós konstrukció Igényes kialakítás Egyszerű szerelhetőség Tökéletes rétegződés Plug and flow szerelhetőség Vezérléssel integrálva Függőleges- és vízszintes rétegelosztó lemezek segítségével kontrollált hőmérséklet elosztás lehetséges Akár 35 liter/perc átfolyó vízmelegítési képesség Higiénikus használati melegvíz előállítás Magas hozam, hosszú élettartam Tartós konstrukció Igényes kialakítás Egyszerű szerelhetőség Minden komponens plug and flow technológiával szerelhető Megjegyzés: opcionális FWMZP cirkulációs egységgel rendelhető (19 oldal) 11

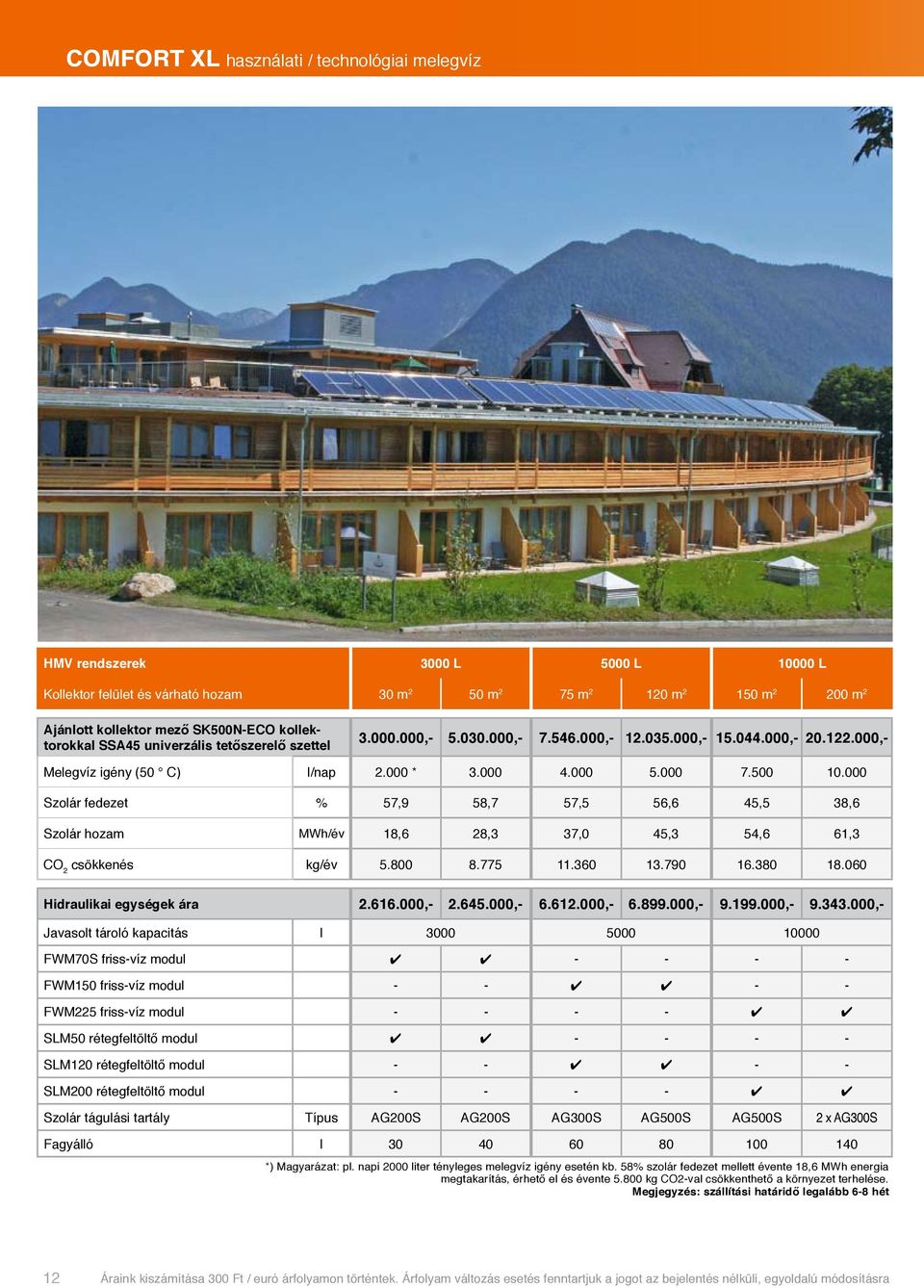

12 COMFORT XL használati / technológiai melegvíz HMV rendszerek 3000 L 5000 L L Kollektor felület és várható hozam 30 m 2 50 m 2 75 m m m m 2 Ajánlott kollektor mező SK500N-ECO kollektorokkal SSA45 univerzális tetőszerelő szettel , , , , , ,- Melegvíz igény (50 C) l/nap * Szolár fedezet % 57,9 58,7 57,5 56,6 45,5 38,6 Szolár hozam MWh/év 18,6 28,3 37,0 45,3 54,6 61,3 CO 2 csökkenés kg/év Hidraulikai egységek ára , , , , , ,- Javasolt tároló kapacitás l FWM70S friss-víz modul FWM150 friss-víz modul FWM225 friss-víz modul SLM50 rétegfeltöltő modul SLM120 rétegfeltöltő modul SLM200 rétegfeltöltő modul Szolár tágulási tartály Típus AG200S AG200S AG300S AG500S AG500S 2 x AG300S Fagyálló l *) Magyarázat: pl. napi 2000 liter tényleges melegvíz igény esetén kb. 58% szolár fedezet mellett évente 18,6 MWh energia megtakarítás, érhető el és évente kg CO2-val csökkenthető a környezet terhelése. Megjegyzés: szállítási határidő legalább 6-8 hét 12

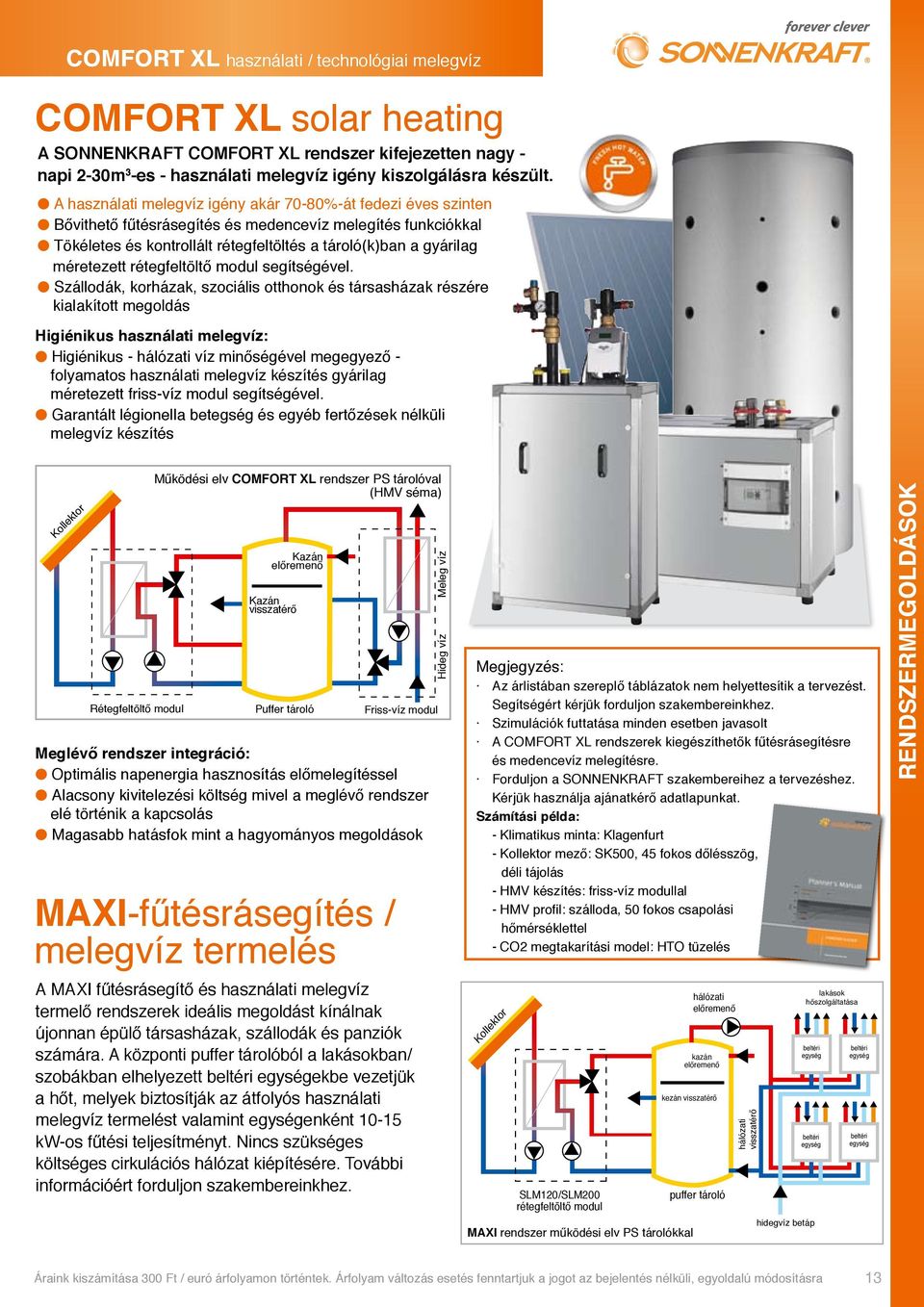

13 COMFORT XL használati / technológiai melegvíz COMFORT XL solar heating A SONNENKRAFT COMFORT XL rendszer kifejezetten nagy - napi 2-30m 3 -es - használati melegvíz igény kiszolgálásra készült. A használati melegvíz igény akár 70-80%-át fedezi éves szinten Bővithető fűtésrásegítés és medencevíz melegítés funkciókkal Tökéletes és kontrollált rétegfeltöltés a tároló(k)ban a gyárilag méretezett rétegfeltöltő modul segítségével. Szállodák, korházak, szociális otthonok és társasházak részére kialakított megoldás Higiénikus használati melegvíz: Higiénikus - hálózati víz minőségével megegyező - folyamatos használati melegvíz készítés gyárilag méretezett friss-víz modul segítségével. Garantált légionella betegség és egyéb fertőzések nélküli melegvíz készítés Kollektor Rétegfeltöltő modul Működési elv COMFORT XL rendszer PS tárolóval (HMV séma) Kazán előremenő Kazán visszatérő Puffer tároló Friss-víz modul Meglévő rendszer integráció: Optimális napenergia hasznosítás előmelegítéssel Alacsony kivitelezési költség mivel a meglévő rendszer elé történik a kapcsolás Magasabb hatásfok mint a hagyományos megoldások MAXI-fűtésrásegítés / melegvíz termelés Hideg víz Meleg víz Megjegyzés: Az árlistában szereplő táblázatok nem helyettesítik a tervezést. Segítségért kérjük forduljon szakembereinkhez. Szimulációk futtatása minden esetben javasolt A COMFORT XL rendszerek kiegészíthetők fűtésrásegítésre és medencevíz melegítésre. Forduljon a SONNENKRAFT szakembereihez a tervezéshez. Kérjük használja ajánatkérő adatlapunkat. Számítási példa: - Klimatikus minta: Klagenfurt - Kollektor mező: SK500, 45 fokos dőlésszög, déli tájolás - HMV készítés: friss-víz modullal - HMV profil: szálloda, 50 fokos csapolási hőmérséklettel - CO2 megtakarítási model: HTO tüzelés RENDSZERMEGOLDÁSOK A MAXI fűtésrásegítő és használati melegvíz termelő rendszerek ideális megoldást kínálnak újonnan épülő társasházak, szállodák és panziók számára. A központi puffer tárolóból a lakásokban/ szobákban elhelyezett beltéri egységekbe vezetjük a hőt, melyek biztosítják az átfolyós használati melegvíz termelést valamint egységenként kw-os fűtési teljesítményt. Nincs szükséges költséges cirkulációs hálózat kiépítésére. További információért forduljon szakembereinkhez. Kollektor SLM120/SLM200 rétegfeltöltő modul MAXI rendszer működési elv PS tárolókkal hálózati előremenő kazán előremenő kezán visszatérő puffer tároló hálózati visszatérő beltéri egység beltéri egység hidegvíz betáp lakások hőszolgáltatása beltéri egység beltéri egység 13

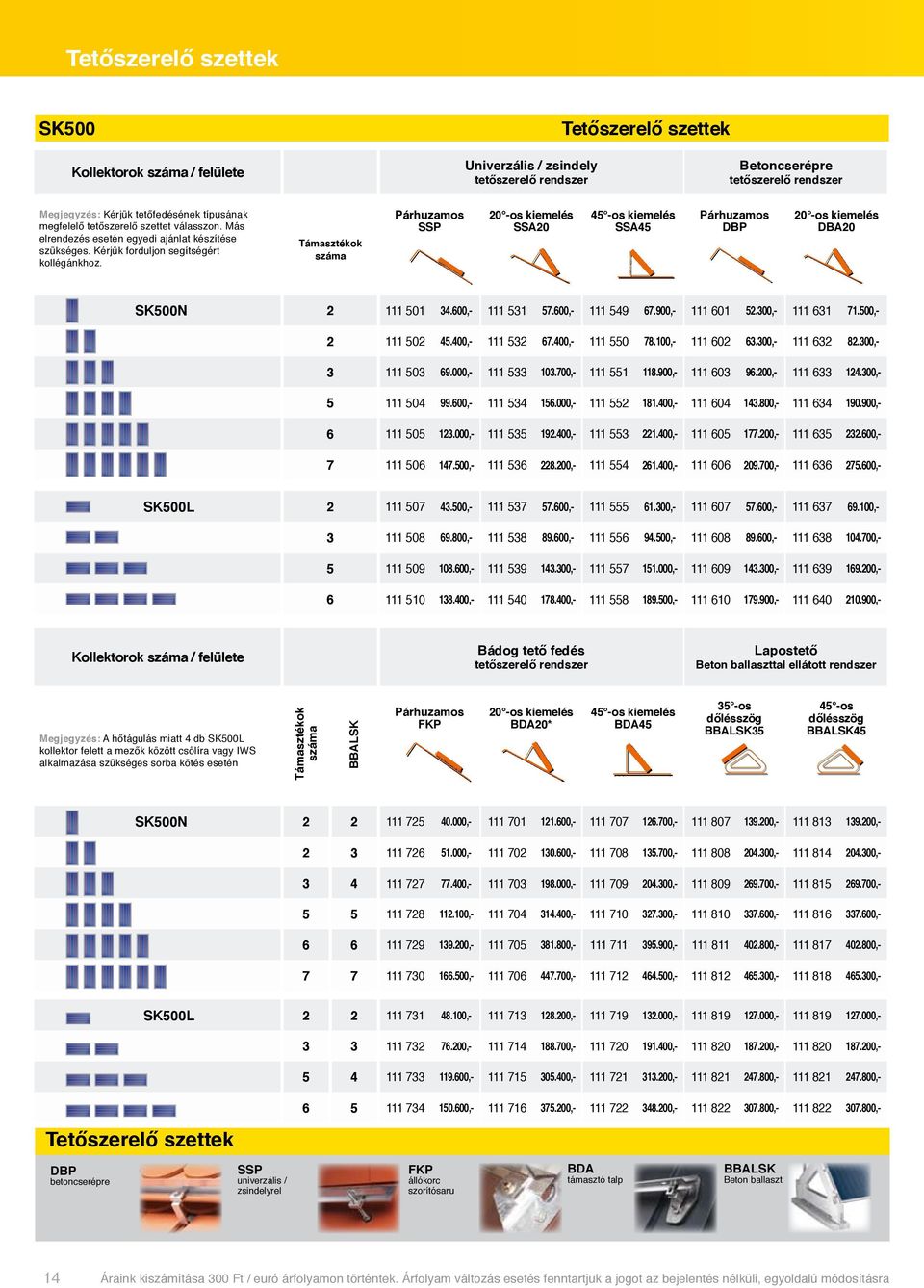

14 Tetőszerelő szettek SK500 Tetőszerelő szettek Kollektorok száma / felülete Univerzális / zsindely tetőszerelő rendszer Betoncserépre tetőszerelő rendszer Megjegyzés: Kérjük tetőfedésének típusának megfelelő tetőszerelő szettet válasszon. Más elrendezés esetén egyedi ajánlat készítése szükséges. Kérjük forduljon segítségért kollégánkhoz. Támasztékok száma Párhuzamos SSP 20 -os kiemelés SSA os kiemelés SSA45 Párhuzamos DBP 20 -os kiemelés DBA20 SK500N , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,- SK500L , , , , , , , , , , , , , , , , , , , ,- Kollektorok száma / felülete Bádog tető fedés tetőszerelő rendszer Lapostető Beton ballaszttal ellátott rendszer Megjegyzés: A hőtágulás miatt 4 db SK500L kollektor felett a mezők között csőlíra vagy IWS alkalmazása szükséges sorba kötés esetén Támasztékok száma BBALSK Párhuzamos FKP 20 -os kiemelés BDA20* 45 -os kiemelés BDA os dőlésszög BBALSK os dőlésszög BBALSK45 SK500N , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,- Tetőszerelő szettek SK500L , , , , , , , , , , , , , , , , , , , ,- DBP betoncserépre SSP univerzális / zsindelyrel FKP állókorc szorítósaru BDA támasztó talp BBALSK Beton ballaszt 14

15 Tetőszerelő szettek sajtolt aluminium tálca Hullámosított abszorber Specifikációk Solar Keymark reg. sz.: SK500N 011-7S068 F SK500L 011-7S070 F SK500N-ECO 011-7S069 F Bruttó felület: 2,57 m 2 Hőelnyelő felület: 2,2 m 2 Csatlakozás: 1" KM/BM Abszorber: 100% réz, hullámosított, ultrahangos hegesztéssel készült szuper szelektív bevonat Abszorpciós / Emissziós tényező: 95 % / 5 % Kollektor ház: Egyben sajtolt, eloxált alumínium Insulation: 50 ásványgyapot Max. üzemi nyomás: 10 bar Üresjárati hőmérséklet: 180 C + külső hőmérséklet Ajánlott tömegáram: négyzetméterenként liter/óra Dőlésszög: Minimum 15, maximum 75 Optikai hatásfok h 0 : 0,770 Termál kapacitás a 1 : 3,494 Termál kapacitás a 2 : 0,017 SK500 - tetőre szerelhető síkkollektor Az SK500 típusú kollektorok az úgynevezett tálcás konstrukcióval készülnek, melynek lényege, hogy a kollektor ház sajtolt aluminium lemezből készült. Ez hosszú élettartamot, tartósságot és esztétikus kivitelt eredményez. A hullámosított, 100% réz abszorber, különleges szolár üveglefedés valamint a masszív hőszigetelés kimagasló teljesítményt nyújt. Ez teszi a SONNENKRAFT SK500-as szériát kategóriájának éllovasává SK500N Vertikális, 2,57 m 2, hőelnyelő felület: 2,20 m , M x Sz x V: 2079 x 1239 x 100 mm Üres súly: 44 kg, Szélesség csatlakozó menetes véggel: 1257 mm SK500L Horizontális, 2,57 m 2, hőelnyelő felület: 2,20 m , M x Sz x V: 2079 x 1239 x 100 mm Üres súly: 44 kg, Szélesség csatlakozó menetes véggel: 2098 mm SK500N-ECO Vertikális, 2,57 m 2, hőelnyelő felület: 2,20 m , M x Sz x V: 2079 x 1239 x 100 mm Üres súly: 44 kg, Szélesség csatlakozó menetes véggel: 1257 mm Kollektor tartozékok Rozsdamentes csőkígyó 1" BM/1" KM menetes végekkel, kollektorok bekötéséhez, hőszigeteléssel. IWS50 Rozsdamentes cső; 50cm 7.000, IWS100 Rozsdamentes cső; 100cm 9.000, IWS300 Rozsdamentes cső; 300cm , SDD Szilikon tetőátvezető max. ø 35mm, 9.000, EPDM peremmel, rögzítőkkel SÍKKOLLEKTOROK Csatlakozások: Megjegyzés: A kollektorok 2 x Cu22-es csatlakozással vannak ellátva Támasztékok megerősített szereléshez ( 1 db = 1 támaszték) Nagy szél- és hóterhelésnek kitett területeken illetve speciális épületszerkezetek esetében szükséges lehet különleges rögzítési rendszerekre, főleg DBP és DBA20 tetőszerelő szettek esetében. Ezt a DIN 1055 illetve a magyarországi szabványok megkövetelhetik. Univerzális / zsindely tetőszerelő szett Betoncserép tetőszerelő szett Bádog tető tetőszerelő szett párhuzamos SSP 20 kiemelés SSA20 45 kiemelés SSA45 párhuzamos DBP 20 kiemelés DBA20 párhuzamos FKP 20 kiemelés BDA20 45 kiemelés BDA45 SK500N , , , , , , , ,- SK500L , , , , , , , ,- 15

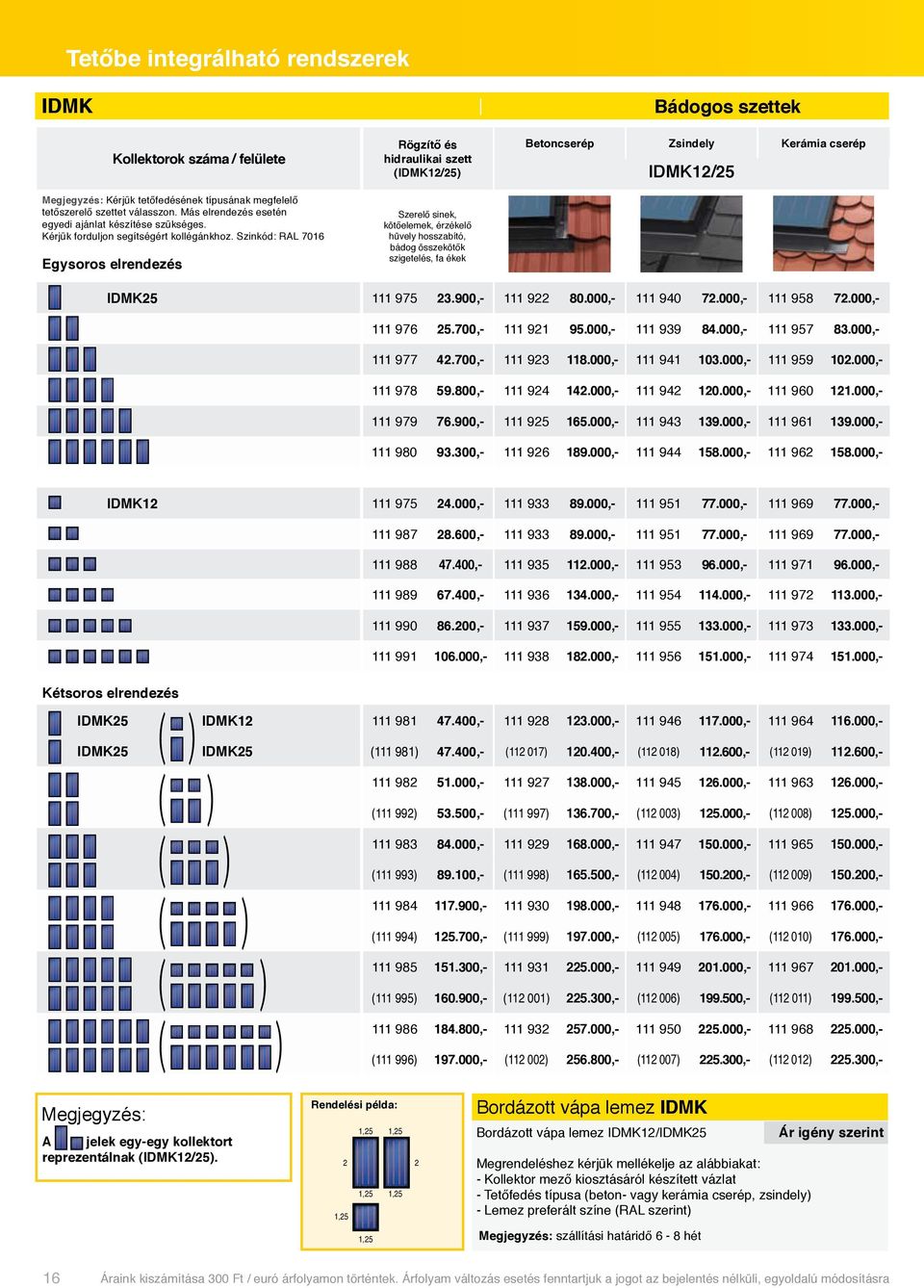

16 Tetőbe integrálható rendszerek IDMK Bádogos szettek Kollektorok száma / felülete Megjegyzés: Kérjük tetőfedésének típusának megfelelő tetőszerelő szettet válasszon. Más elrendezés esetén egyedi ajánlat készítése szükséges. Kérjük forduljon segítségért kollégánkhoz. Szinkód: RAL 7016 Egysoros elrendezés Rögzítő és hidraulikai szett (IDMK12/25) Szerelő sinek, kötőelemek, érzékelő hüvely hosszabító, bádog összekötők szigetelés, fa ékek Betoncserép Zsindely Kerámia cserép IDMK12/25 IDMK , , , , , , , , , , , , , , , , , , , , , , , ,- IDMK , , , , , , , , , , , , , , , , , , , , , , , ,- Kétsoros elrendezés IDMK25 IDMK , , , ,- IDMK25 IDMK25 ( ) ,- ( ) ,- ( ) ,- ( ) , , , , ,- ( ) ,- ( ) ,- ( ) ,- ( ) , , , , ,- ( ) ,- ( ) ,- ( ) ,- ( ) , , , , ,- ( ) ,- ( ) ,- ( ) ,- ( ) , , , , ,- ( ) ,- ( ) ,- ( ) ,- ( ) , , , , ,- ( ) ,- ( ) ,- ( ) ,- ( ) ,- Megjegyzés: A jelek egy-egy kollektort reprezentálnak (IDMK12/25). Rendelési példa: 1,25 1,25 2 1,25 1,25 1,25 2 Bordázott vápa lemez IDMK Bordázott vápa lemez IDMK12/IDMK25 Megrendeléshez kérjük mellékelje az alábbiakat: - Kollektor mező kiosztásáról készített vázlat - Tetőfedés típusa (beton- vagy kerámia cserép, zsindely) - Lemez preferált színe (RAL szerint) Ár igény szerint 1,25 Megjegyzés: szállítási határidő 6-8 hét 16

17 Tetőbe integrálható rendszerek Menetes csatlakozás! IDMK tetőbe integrálható síkkollektor A SONNENKRAFT tetőbe integrálható IDMK típusú síkkollektort az igazán elegáns megoldás, hiszen szinte észrevétlenül simul a tető síkjába bármilyen tetőfedés kerüljön is alkalmazásra. Különösen gazdaságos megoldást jelent, hiszen a kollektor mező kiváltja az egyébként alatta elhelyezkedő tetőfedést. Éppen ezért azoknak javasoljuk, akik új épület építésében vagy tetőfelújításban vannak. IDMK12/25 Bádog- és szerelő szettek a 16 oldalon IDMK12 Vertikális, 1,25 m 2, , M x Sz x V: 1015 x 1227 x 105 mm, üres súly: 25 kg Specifikációk: Solar Keymark reg. sz..: 011-7S011 F Bruttó felület: 2,52 m 2 Hőelnyelő felület: 2,2 m 2 Csatlakozás: 1" BM vagy Cu22 Abszorber: 100% réz, hullámosított, ultrahangos hegesztéssel készült szuper szelektív bevonat Abszorpciós / Emissziós tényező: 95 % / 5 % Kollektor ház: Impregnált fenyő Hőszigetelés: 50mm ásványgyapot Max. üzemi nyomás: 10 bar Üresjárati hőmérséklet: 180 C plusz környezeti hőmérséklet Ajánlott tömegáram: négyzetméterenként liter / óra Megengedett dőlésszög: minimum 20, maximum 65 Optikai hatásfok h 0 : 0,791 Termál kapacitás a 1 : 3,846 Termál kapacitás a 2 : 0,013 Megjegyzés: A kollektorok szellőzését biztosítani kell! Tetőfólia alkalmazása javasolt. IDMK25 Vertikális, 2,52 m 2, , M x Sz x V: 2058 x 1227 x 105 mm, üres súly: 49 kg IDMK12/25 tartozékok Keményforrasztásos csatlakoztatás esetén CUVB réz összekötő szett keményforrasztáshoz 2.100, CUASB réz csatlakozó szett keményforrasztáshoz 2.300, Az EPDM gumi tok a műanyag tetőátvezető pereméhez időjárás-álló ragasztóanyaggal van rögzítve. A gallér az oldalai mentén öntapadós ragasztószallaggal van ellátva. Kültéri és beltéri használatra egyaránt alkalmas. DM42-55 Szigetelő tetőátvezető gallér, mm, 5.500, EWSID rendszerhez, 2 db. DM50-70 Szigetelő tetőátvezető gallér, mm, 6.500, IWS rendszerhez, 2 db. SÍKKOLLEKTOROK Az IDMK kollektorokhoz a hidraulikai- és szerelő szetteket valamint a bádog szetteket külön kell megrendelni (lásd 16 oldal). F IDMK DM szigetelő tetőátvezető elem

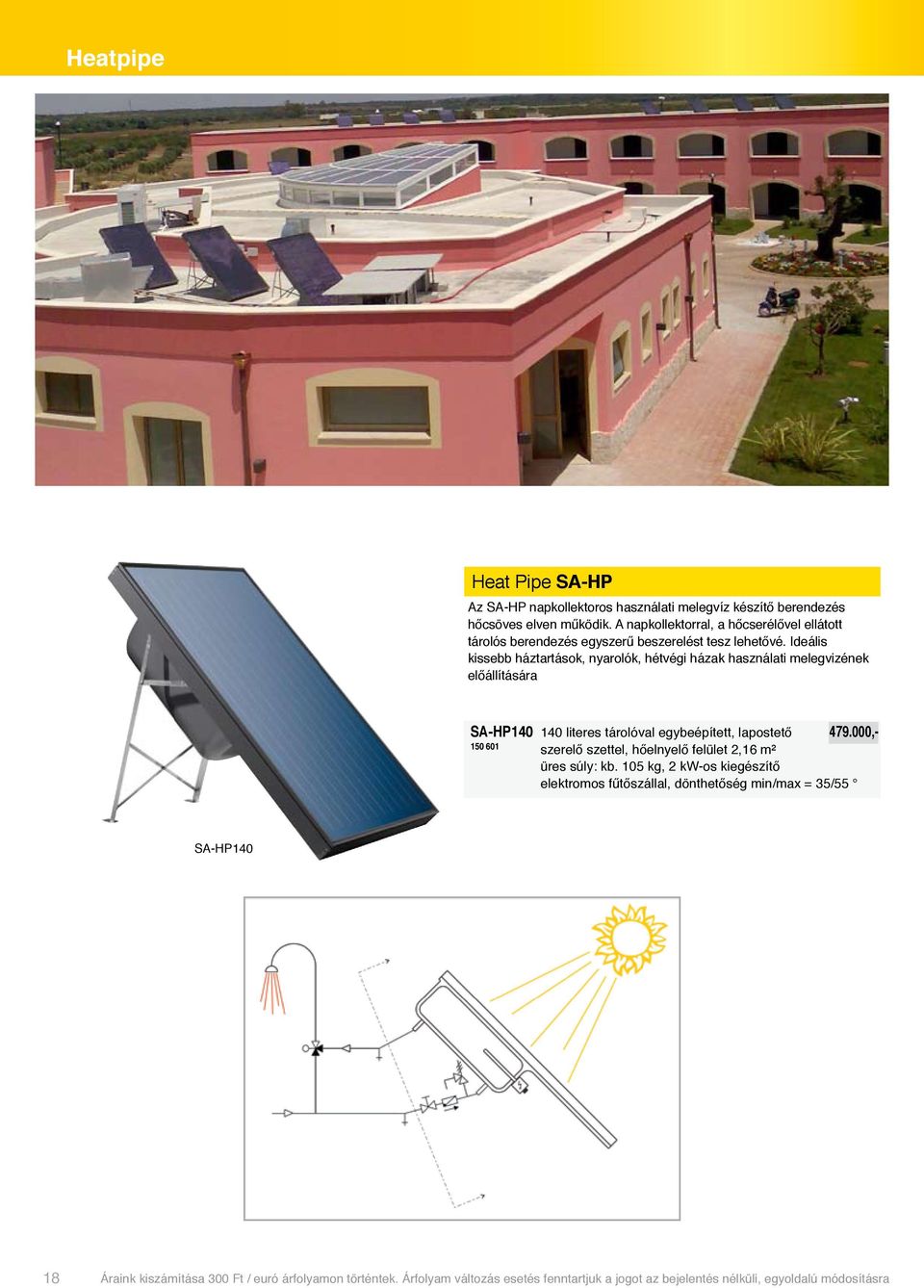

18 Heatpipe Heat Pipe SA-HP Az SA-HP napkollektoros használati melegvíz készítő berendezés hőcsöves elven működik. A napkollektorral, a hőcserélővel ellátott tárolós berendezés egyszerű beszerelést tesz lehetővé. Ideális kissebb háztartások, nyarolók, hétvégi házak használati melegvizének előállítására SA-HP literes tárolóval egybeépített, lapostető , szerelő szettel, hőelnyelő felület 2,16 m² üres súly: kb. 105 kg, 2 kw-os kiegészítő elektromos fűtőszállal, dönthetőség min/max = 35/55 SA-HP140 18

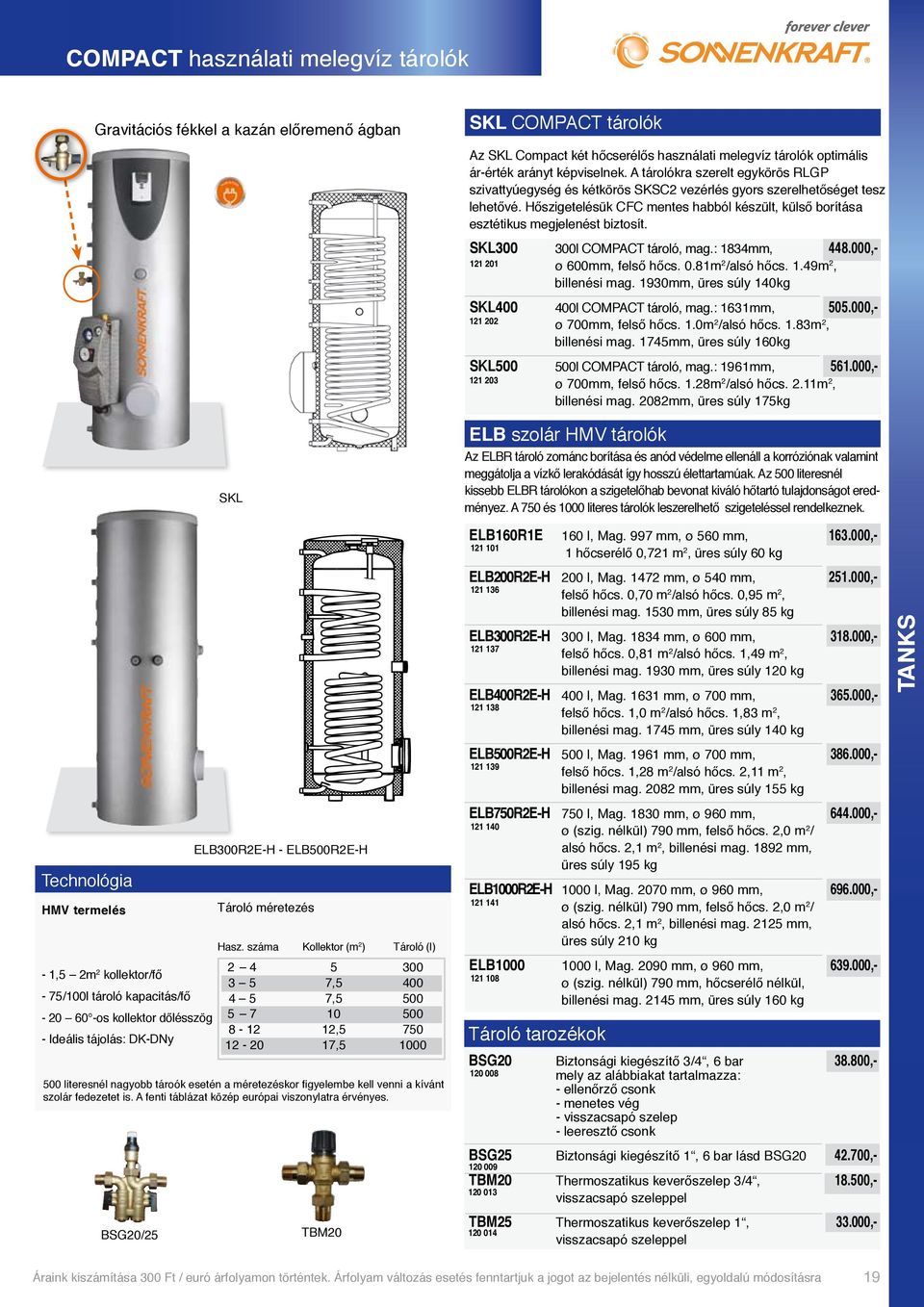

19 COMPACT használati melegvíz tárolók Gravitációs fékkel a kazán előremenő ágban SKL COMPACT tárolók Az SKL Compact két hőcserélős használati melegvíz tárolók optimális ár-érték arányt képviselnek. A tárolókra szerelt egykörös RLGP szivattyúegység és kétkörös SKSC2 vezérlés gyors szerelhetőséget tesz lehetővé. Hőszigetelésük CFC mentes habból készült, külső borítása esztétikus megjelenést biztosít. SKL l COMPACT tároló, mag.: 1834mm, , ø 600mm, felső hőcs. 0.81m 2 /alsó hőcs. 1.49m 2, billenési mag. 1930mm, üres súly 140kg SKL l COMPACT tároló, mag.: 1631mm, , ø 700mm, felső hőcs. 1.0m 2 /alsó hőcs. 1.83m 2, billenési mag. 1745mm, üres súly 160kg SKL l COMPACT tároló, mag.: 1961mm, , ø 700mm, felső hőcs. 1.28m 2 /alsó hőcs. 2.11m 2, billenési mag. 2082mm, üres súly 175kg Technológia HMV termelés - 1,5 2m 2 kollektor/fő - 75/100l tároló kapacitás/fő os kollektor dőlésszög - Ideális tájolás: DK-DNy SKL ELB300R2E-H - ELB500R2E-H Tároló méretezés Hasz. száma Kollektor (m 2 ) Tároló (l) , , , , literesnél nagyobb tároók esetén a méretezéskor figyelembe kell venni a kívánt szolár fedezetet is. A fenti táblázat közép európai viszonylatra érvényes. BSG20/25 TBM20 ELB szolár HMV tárolók Az ELBR tároló zománc borítása és anód védelme ellenáll a korróziónak valamint meggátolja a vízkő lerakódását így hosszú élettartamúak. Az 500 literesnél kissebb ELBR tárolókon a szigetelőhab bevonat kiváló hőtartó tulajdonságot eredményez. A 750 és 1000 literes tárolók leszerelhető szigeteléssel rendelkeznek. ELB160R1E 160 l, Mag. 997 mm, ø 560 mm, , hőcserélő 0,721 m 2, üres súly 60 kg ELB200R2E-H 200 l, Mag mm, ø 540 mm, , felső hőcs. 0,70 m 2 /alsó hőcs. 0,95 m 2, billenési mag mm, üres súly 85 kg ELB300R2E-H 300 l, Mag mm, ø 600 mm, , felső hőcs. 0,81 m 2 /alsó hőcs. 1,49 m 2, billenési mag mm, üres súly 120 kg ELB400R2E-H 400 l, Mag mm, ø 700 mm, , felső hőcs. 1,0 m 2 /alsó hőcs. 1,83 m 2, billenési mag mm, üres súly 140 kg ELB500R2E-H 500 l, Mag mm, ø 700 mm, , felső hőcs. 1,28 m 2 /alsó hőcs. 2,11 m 2, billenési mag mm, üres súly 155 kg ELB750R2E-H 750 l, Mag mm, ø 960 mm, , ø (szig. nélkül) 790 mm, felső hőcs. 2,0 m 2 / alsó hőcs. 2,1 m 2, billenési mag mm, üres súly 195 kg ELB1000R2E-H 1000 l, Mag mm, ø 960 mm, , ø (szig. nélkül) 790 mm, felső hőcs. 2,0 m 2 / alsó hőcs. 2,1 m 2, billenési mag mm, üres súly 210 kg ELB l, Mag mm, ø 960 mm, , ø (szig. nélkül) 790 mm, hőcserélő nélkül, billenési mag mm, üres súly 160 kg Tároló tarozékok BSG20 Biztonsági kiegészítő 3/4, 6 bar , mely az alábbiakat tartalmazza: - ellenőrző csonk - menetes vég - visszacsapó szelep - leeresztő csonk BSG25 Biztonsági kiegészítő 1, 6 bar lásd BSG , TBM20 Thermoszatikus keverőszelep 3/4, , visszacsapó szeleppel TBM25 Thermoszatikus keverőszelep 1, , visszacsapó szeleppel TANKS 19

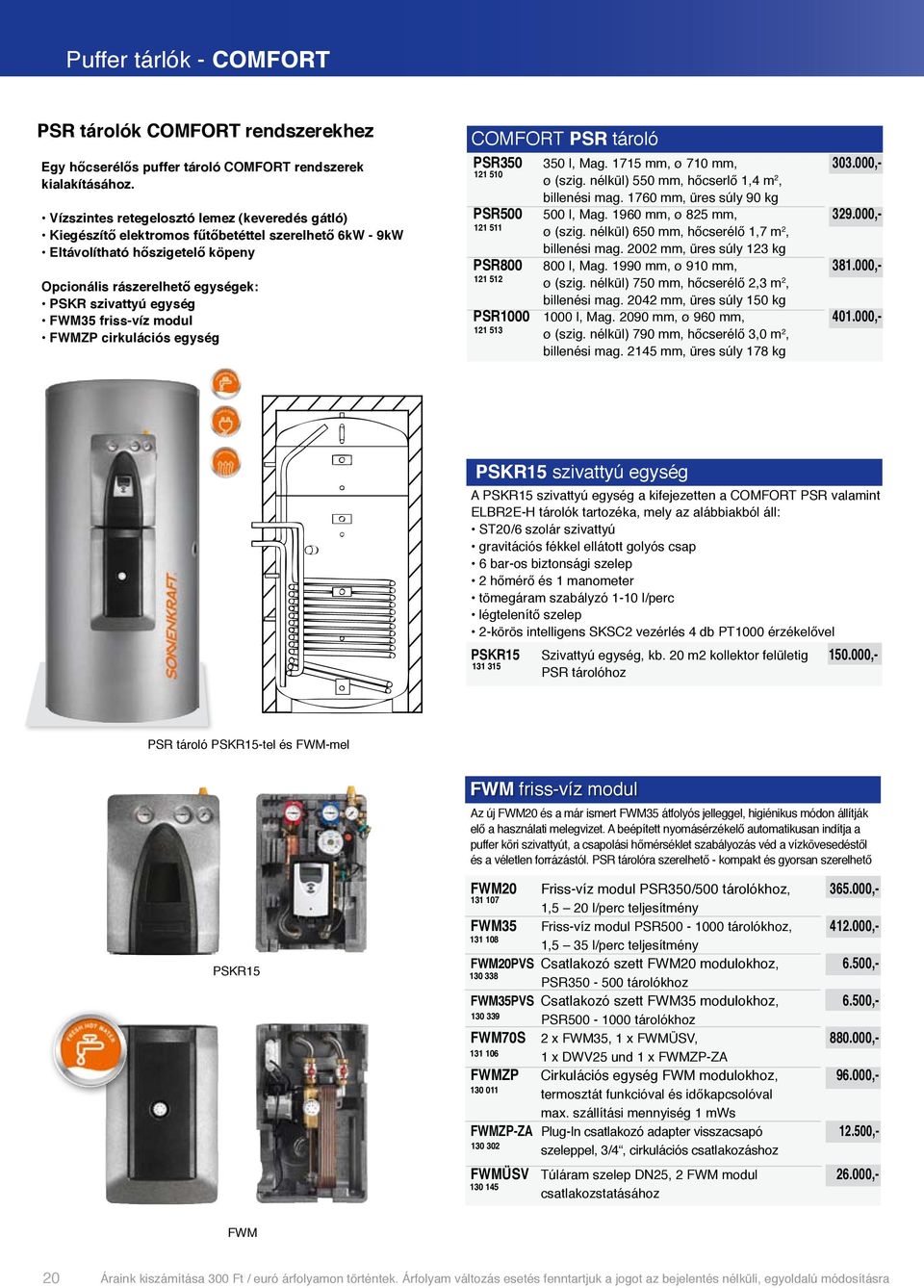

20 Puffer tárlók - COMFORT PSR tárolók COMFORT rendszerekhez Egy hőcserélős puffer tároló COMFORT rendszerek kialakításához. Vízszintes retegelosztó lemez (keveredés gátló) Kiegészítő elektromos fűtőbetéttel szerelhető 6kW - 9kW Eltávolítható hőszigetelő köpeny Opcionális rászerelhető egységek: PSKR szivattyú egység FWM35 friss-víz modul FWMZP cirkulációs egység COMFORT PSR tároló PSR l, Mag mm, ø 710 mm, , ø (szig. nélkül) 550 mm, hőcserlő 1,4 m 2, billenési mag mm, üres súly 90 kg PSR l, Mag mm, ø 825 mm, , ø (szig. nélkül) 650 mm, hőcserélő 1,7 m 2, billenési mag mm, üres súly 123 kg PSR l, Mag mm, ø 910 mm, , ø (szig. nélkül) 750 mm, hőcserélő 2,3 m 2, billenési mag mm, üres súly 150 kg PSR l, Mag mm, ø 960 mm, , ø (szig. nélkül) 790 mm, hőcserélő 3,0 m 2, billenési mag mm, üres súly 178 kg PSKR15 szivattyú egység A PSKR15 szivattyú egység a kifejezetten a COMFORT PSR valamint ELBR2E-H tárolók tartozéka, mely az alábbiakból áll: ST20/6 szolár szivattyú gravitációs fékkel ellátott golyós csap 6 bar-os biztonsági szelep 2 hőmérő és 1 manometer tömegáram szabályzó 1-10 l/perc légtelenítő szelep 2-körös intelligens SKSC2 vezérlés 4 db PT1000 érzékelővel PSKR15 Szivattyú egység, kb. 20 m2 kollektor felületig , PSR tárolóhoz PSR tároló PSKR15-tel és FWM-mel FWM friss-víz modul Az új FWM20 és a már ismert FWM35 átfolyós jelleggel, higiénikus módon állítják elő a használati melegvizet. A beépített nyomásérzékelő automatikusan indítja a puffer köri szivattyút, a csapolási hőmérséklet szabályozás véd a vízkövesedéstől és a véletlen forrázástól. PSR tárolóra szerelhető - kompakt és gyorsan szerelhető PSKR15 FWM20 Friss-víz modul PSR350/500 tárolókhoz, , FWM35 1,5 20 l/perc teljesítmény Friss-víz modul PSR tárolókhoz, , ,5 35 l/perc teljesítmény FWM20PVS Csatlakozó szett FWM20 modulokhoz, 6.500, PSR tárolókhoz FWM35PVS Csatlakozó szett FWM35 modulokhoz, 6.500, FWM70S PSR tárolókhoz 2 x FWM35, 1 x FWMÜSV, , x DWV25 und 1 x FWMZP-ZA FWMZP Cirkulációs egység FWM modulokhoz, , termosztát funkcióval és időkapcsolóval max. szállítási mennyiség 1 mws FWMZP-ZA Plug-In csatlakozó adapter visszacsapó , szeleppel, 3/4, cirkulációs csatlakozáshoz FWMÜSV Túláram szelep DN25, 2 FWM modul , csatlakozstatásához FWM 20

21 Puffer tárolók - COMFORT plus PSC tárolók COMFORT plus rendszerekhez Rétegelosztó lemezekkel ellátott hőcserélő nélküli tároló Vízszintes retegelosztó lemez (keveredés gátló) Függőleges rétegelosztó lemezek kontrollált rétegződéshez Eltávolítható szigetelés Nagy tömegáramú rendszerekhez ideális (pl. hőszivattyú) Opcionális rászerelhető egységek: SLM50 rétegfeltöltő modul FWM35 friss-víz modul FWMZP cirkulációs szivattyú HKM fűtésrásegítő modul EHP elektromos fűtőszál (A - C csonkokig) COMFORT plus PSC tárolók PSC l, Mag mm, ø 960 mm, , ø (szig. nélkül) 790 mm, billenési mag mm, üres súly 100 kg PSC l, Mag mm, ø 960 mm, , ø (szig. nélkül) 790 mm, billenési mag mm, üres súly 120 kg PAA 6/4 -es hőszigetelő fedősapka záródugóra 1.100, SLM rétegfeltöltő modul tárolók SLM50-nel, HKM-mel és FWM35-tel felszerelt PSC tároló FWM friss-víz modul Az FWM35 szabadalmaztatott hőmérséklet szabályozó rendszerével higiénikus hálózati vízzel megegyező minőségű használati melegvíz előállítását teszi lehetővé. PSC tárolókra valamint falra is szerelhető. FWM35 Friss-víz modul PSC800/1000 tárolókhoz, , ,5 35 l/perc teljesítmény FWMPVS Csatlakozó szett az FWM35 PSC tárolóra 6.500, történő szerelésére, rozsdamentes, flexibilis Az FWMZP, FWMZP-ZA és FWMÜSV tartozékokat lásd a 19. oldalon SLM50 HKM FWM35 HKM-O HKM fűtésrásegítő egység A HKM a fűtési vízhőmérséklet szabályozására szolgál, beépített időjárás függő szabályozással ellátott SKSCHK1 vezérléssel. A modul közvetlenül a PSC tárolóra illetve falra is szerelhető. Eltérő hőmérsékletű fűtési körök esetében több HKM modul alkalmazása lehet szükséges. HKM HKM-O Időjárás függő fűtésrásegítő modul, egy fűtési körhöz SKSCHK1 vezérléssel* Fűtésrásegítő modul, egy fűtési körhöz vezérlés nélkül * Megjegyzés: csak SKSC3 vezérlésről programozható! Tartozékok: áramlásérzékelő, külső hőmérséklet érzékelő, V-Bus kábel, tároló érzékelő , ,- A rétegfeltöltő modul az arra alkalmas PSC tárolót oly módon melegíti, hogy abban határozott hőmérsékleti rétegződés jöhessen létre. Ennek eredményeként még viszonylag rövid napsütéses időszakok is képesek használható hőmérsékletet biztosítani a tárolóban. A rendszer hőcserélőt szolár- és puffer oldali szivattyúval, SKSC3-as vezérléssel és egyéb tartozékokkal készre szerelve kapható. SLM50 Rétegfeltöltő modul, max. 50m 2 kollektor , felületig, SKSC3-as vezérléssel SLMPVS Csatlakozó szett az SLM50 PSC tárolóra 9.500, történő szerelésre, rozsdamentes, flexiblils 21

22 Puffer tárolók - COMFORT XL COMFORT XL PS tárolók Minden SONNENKRAFT tároló vízszintes rétegelosztó lemezzel van szerelve (keveredés gátló) mely optimális teljesítményt biztosít rétegfeltöltő- illetve friss-víz modulok használatakor. PS A PS típusú puffer tárolók a COMFORT XL rendszerek esetében optimális energia tárolást tesznek lehetővé. Rétegfeltöltő modullal és friss-víz modullal kiegészíthető PS l, mag mm, ø 825 mm, , ø (szig. nélkül) 650 mm, billenési mag mm, üres súly 70 kg, ltávoltíható szigeteléssel PS l, mag. 1810mm, ø 960mm, , ø (szig. nélkül) 790mm, billenési mag. 1873mm, üres súly 95kg, eltávolítható szigeteléssel PS l, mag. 2090mm, ø 960mm, , ø (szig. nélkül) 790mm, billenési mag. 2145mm, üres súly 116kg, eltávolítható szigeteléssel PS l szig. nélkül, , mag. 2097mm (szig. nélkül), ø 1000mm, billenési mag. 2135mm, üres súly 152kg PS l szig. nélkül, , mag. 2358mm (szig. nélkül), ø 1100mm, billenési mag. 2410mm, üres súly 202kg PS l szig. nélkül, , mag. 2465mm (szig. nélkül), ø 1250mm, billenési mag. 2525mm, üres súly 237kg (Szállítás 6-8 héten belül) PS l szig. nélkül, , mag. 2850mm (szig. nélkül), ø 1600mm, billenési mag. 2950mm, üres súly 350kg (Szállítás 6-8 héten belül) Hőszigetelő palást PS tárolókhoz Rugalmas szivacs hőszigetelés polysztirén palásttal, 100 mm ISOW1500 PS 1500l pufferhez, ø 1200mm, M 2150mm , ISOW2000 PS 2000l pufferhez, ø 1300mm, M 2410mm , Rugalmas szivacs hőszigetelés polysztirén palásttal, 120 mm ISOW3000 PS 3000l pufferhez, ø 1490mm, M 2515mm , ISOW5000 PS 5000l pufferhez, ø 1860mm, M 2920mm , Több tároló csatlakoztatása PVS-nel 6/4 -es csatlakozó szett tárolók sorba kötéséhez PVS40 260mm rozsdamentes acél, 6/4 KM, , PS és PSC tárolók sorba kötéséhez PVS 22

23 Tároló tartozékok Technológia 2.5kW-os fűtőszállal hozzávetőlegesen 100 liter vizet másfél óra alatt lehet 10 C-ról 40 C-ra melegíteni. Kérjük tartsa be a törvényi előírásokat. Kiegészítő elektromos fűtőszálat csak kiegészítő fűtésre lehet használni (tehát megszakítás nélkül nem üzemeltethető) és csak vízszintesen szerelhető. Az ELB160R1E tárolóhoz kizárólag az EHP25-S fűtőszál használható. Útmutató kiegészítő elektromos fűtőbetét választásához EHP Tároló ELB160R1E ELB200/300/400/500R2E-H SKL300/400/500 ELB750/1000R2E-H PS500 PSR350/500 PSR800/1000 PS800/1000 PSC800/1000 PS1500/2000 PS3000 PS5000 EHP25 x x x x x x x x x x x EHP-25-S x EHP45 x x x x x x x x x x x EHP6 x x x x x x x x EHP9 x x x x x x AGS (tág. tartály) / VSG méretezés Síkkollektorhoz max. koll. felület AGS VSG 5m m m m m m (30 fm Cu22 csővezeték rendszerig, eltérő méretezés esetén forduljon a SONNENKRAFT szakembereihez) Tároló tarozékok BTM Bojler thermosztát, 0 C C 3.700, BTS Bojler thermosztát, 30 C - 90 C , RAT Csőthermosztát, 30 C - 90 C 6.800, Kiegészítő elektromos fűtőbetétek kiegészítő elektromos fűtéshez, 6/4 BM EHP25-S 2,5 kw, 230 V, ELB160 tárolóhoz, 850 mm , EHP25 2,5 kw, 230 V vagy 400 V, 430 mm , EHP45 4,5 kw, 400 V, 470 mm , EHP6 6,0 kw, 400 V, 620 mm , EHP9 9,0 kw, 400 V, 780 mm , Szolár tágulási tartályok Max. üzemi nyomás 10 bar, max. üzemi hőmérséklet 70 C (a membránnál), 25 literesig fali szerelő kar, 33 liter felett lábak AG18S 18 literes, 3/4 KM, , AG25S AG33S AG50S AG80S AG100S AG140S AG200S AG300S AG500S literes, 3/4 KM, 33 literes, 3/4 KM, 50 literes, 1 KM 80 literes, 1 KM 100 literes, 1 KM 140 literes, 1 KM 200 literes, 1 KM 300 literes, 1 KM 500 literes, 1 KM , , , , , , , , ,- MAGAS flexibilis csatlakozó cső, 1.5 m, 3/4 BM 8.000,- KVAG /4 szelep tágulási tartály beüzemeléséhez 9.000,- KVAG25 1 szelep tágulási tartály beüzemeléséhez , tárolók AG50S-500S, lábon álló AG18S-33S falra szerelhető Visszahűtő tartály VSG6 6 liter, 3/4 KM , VSG12 12 liter, 3/4 KM , VSG20 20 liter, 3/4 KM , VSG60 60 liter, 1 KM , VSG liter, 6/4 KM , VSG ETI18 Légtelenítő szelepek ETI mm, időjárásálló, hőszigetelt ,- ETI22 22mm, időjárásálló, hőszigetelt , ETI28 28mm, időjárásálló, hőszigetelt ,

24 Szivattyú egységek Egykörös szivattyú egység szivattyú, visszatérő ági golyós csap, gravitációs fék, 6 bar-os biztonsági szelep, hőmérő, manometer, feltöltő szerelvény, 1-13 liter/ perc tömeg-áram szabályzó, tágulási tartály csatlakozó csonk, Cu22 csatlakozásal, hőszigeteléssel, falra szerelhető. RLGP2270 ST 20/6 szivattyúval , Kétkörös szivattyú egység RLGP RLGZ RLG-E2270 Mint az előző, de előremenő ági kiegészítő szerelvényekkel: golyós csap, gravitációs fék, hőmérő, légtelenítő RLGZ2270 ST 20/6 szivattyúval , Kiegészítő szivattyú egység 2 kollektor mező üzemeltetéséhez, RLGP vagy RLGZ kiegészítésére RLGP RLGZ, RLG-E2270-nel kiegészítve PSKR RLG-E2270 ST 20/6 szivattyúval , RLG-E-VSK Csatlakozó szett 2 kollektor mezőhöz 5.500, SKBRLG Gravitációs fék 11m emelési magasság felett 6.000, ZWV20 zónaszelep 3/4, zárva kikapcsolt állapotban , PSKR szivattyú egység mely az alábbiakból áll: ST20/6 szolár szivattyú gravitációs fékkel ellátott golyós csap 6 bar-os biztonsági szelep 2 hőmérő és 1 manometer tömegáram szabályzó 1-13 l/perc légtelenítő szelep 2-körös intelligens SKSC2 vezérlés 4 db PT1000 érzékelővel Falra történö szereléshez PSKR Szivattyú egység, kb. 50 m2 kollektor felületig, , falra történő szereléshez Csőátmérő Cu10 Cu18 / Cu22 Cu18 Cu22 Kollektor mező max. 7.5 / 12.5m 2 max. 25m 2 RLGP2270 x x RLGZ2270 x x RLG-E2270 x x Szivattyú egységek Cirkulciós szivattyú, golyós csap, menetes csatlakozó vég, ellenörző szelep, hőmérő, Cu22 (vagy 3/4 BM a PS209-hez), hőszigeteléssel Figyelem: 11 métert meghaladó emelési magasság esetén az SKBRLG gravitációs fék használata kötelező. Alternatívaképpen zónaszelep is használható PS2560 RS 25/4-3 szivattyúval , PS2570 RS 25/6-3 szivattyúval , PS209 ST 20/9 szivattyúval , PS20TW Z25/2-1 ivóvíz szivattyúval , PS25TW Z25/6-1 ivóvíz szivattyúval , Megjegyzés: PS3010S További szivattyú egységek igény szerint Nagyteljesítményű szivattyú egységek energiatakarékos cirkulációs szivattyú, golyós szelepek hollandi csatlakozással és visszacsapó szeleppel. PS3010S Stratos 30/1-12 EM szivattyúval , PS30TWS Stratos Z 30/1-12 EM ivóvíz szivattyúval , cirkulációs szivattyú, hollandi csatlakozásl és visszacsapó szelep. PS3010 TOP-S30/10 EM szivattyúval ,

25 Nagyteljesítményű hidraulikai egységek Nagyteljesítményű rétegfeltöltő modulok. SLM120/SLM200 A SONNENKRAFT nagyteljesítményű rétegfeltöltő moduljait kifejezetten nagy - napi több ezer liter puffer víz előállítását igénylő - beruházásokra fejlesztette ki. Társasházak, szállodák, ipari valamint szociális létesítmények ellátására bizonyítottan kimagasló teljesítményt garantálnak. Működési elvük megegyezik az SLM50 moduléval. Specifikációk SLM Hőcserélő SLM120 SLM200 Tartomány, primer/szekunder 60 C 35 C / 29 C 54 C Tömegáram, prim./szek /0.575kg/s 1.106/0.958kg/s Nyomás vesztés, prim./szek.. Specifikációk FWM 26kPa / 22kPa Teljesítmény 60 kw 100 kw Szivattyúk Feszültség/frekvencia Fogyasztás, prim./szek. 230V / 50Hz 0.4kW / 0.177kW Max. áramerősség, prim./szek. 2.02A / 0.85A Max. nyomás, prim./szek. SLM120/SLM kPa / 39kPa FWM150 FWM225 ÖNÖRM szerinti lakások száma Teljesítmény 40 C 150liter/perc 225liter/perc Teljesítmény 55 C 100liter/perc 150liter/perc Hőcserélő teljesítménye 320kW 500kW Vízhőmérséklet részleges C terhelésnél Vízhőmérséklet teljes 55 C terhelésnél Puffer tároló hőmérséklet C Puffer tároló visszatérő 2-zonás rétegződött Csővezeték rendszer: 6/4 vagy 5/4, rozsdamentes, hőszigetelt HMV/cirkuláció 6/4, rozsdamentes, hőszigetelt Puffer tároló Szivattyúk elsődleges sziv. FWM150 / 225 cirk. sziv. Feszültség / frekvencia 230V / 50Hz Fogyasztás 0.29kW / 0.62kW -0.29kW Max. áramerősség 1.32A / 2.7A 1.32A Fordulatszám 4800rpm / 4600rpm rpm Magas hozam a rétegfeltöltő elvnek köszönhetően Optimális hatásfok Energiatakarékos, fordulatszám szabályozott szivattyú Fagymentes konstrukciós Hőszigetelt külső burkolat Gyorsan és könnyen szerelhető SLM120 Rétegfeltöltő modul m2 kollektor , felületig, 60kW M x Sz x V: 1150 x 780 x 430mm, súly 85kg SLM200 Rétegfeltöltő modul m2 kollektor , felületig, 100kW M x Sz x V: 1150 x 780 x 430mm, súly 95kg Nagyteljesítményű friss-víz modulok FWM150/FWM225 A SONNENKRAFT nagyteljesítményű friss-víz moduljait kifejezetten nagy - napi több ezer liter higiénikus használati melegvíz előállítását igénylő - beruházásokra fejlesztette ki. Társasházak, szállodák, ipari valamint szociális létesítmények ellátására bizonyítottan kimagasló teljesítményt garantálnak. Működési elvük megegyezik az FWM35 moduléval. Kifolyó vízhőmérséklet szabályozás a véletlen forrázás és vízkőképződés megakadályozására Gyors reagálóképesség a változó pillanatnyi melegvíz igény függvényében. Energiatakarékos fordulatszám szabályozott elsődleges- és cirkulációs szivattyú Hőszigetelt komponensek FWM150 Friss-víz modul, 150liter/perc , M x Sz x V: 750 x 1170 x 420mm, súly 153kg, 320kW FWM225 Friss-víz modul, 225liter/perc , M x Sz x V: 750 x 1170 x 420mm, súly 175kg, 500kW HIDRAULIKAI EGYSÉGEK FWM150/FWM225 25

26 Vezérlés Vezérlés SKSC1 1 körös, 1 hőm. különbséget mérő , érzékelőt kezelő (2 db érzékelővel szállítva) SKSC2 2 körös, 2 hőm. különbséget mérő, 9 beépített séma 4 érzékelőt kezelő (4 db érzékelővel szállítva) ,- SKSC3 Magyarázat: van: (4) vagy nincs (-) SKSC2 SKSC1 SKSC2 SKSC3 Sebességfüggő relé kimenetek száma 2 3 Standard relé kimenetek száma 1 Potenciál függő relé kimenetek száma 1 Érzékelő bemenetek száma Sugárzás érzékelő bementetk száma 1 Impulzus bemenet, volumen-impulzus jeladókhoz 1 Hőmennyiség mérés/számítás -/4 -/4 4/ 4 SK-V Bus kommunikációs interface 4 Max. HKM modulok száma (opcionális) 3 Data log / PC monitorozás (opcionális) 4 Menü nyelv opciók D/GB D/GB D/GB/I/F/E Cél hőm. funkció (T funkció kikapcsolva) 3 Min. hőm. fűtési körönként Max. hőm. fűtési körönként Szivattyúvédelemi hőm. fűtési körönként Vészleállítási funkció fűtési körönként Visszahűtési funkció fűtési körönként Fagyálló fajhő beállítás fűtési körönként Legionella védelem 4 Kazán utánfűtés/cirkuláció 4 Működési idő mérése 4 Relé munkaóra mérése Sugárzás érzékelővel történő rendsz. indítás 4 Prioritás logikai köröknként 4 4 Párhuzamos relé működtetés 4 Fűtésköri vezérlések A szöveges kijelzővel ellátott SKSC3 vezérlés a hagyományos szolár vezérlési funkciókon túl, kollektor vészleállítást, légionella baktérium elleni védelmet, integrált hőmennyiség mérést, automatikus hibaelemzést valamint számítógép csatlakoztatást tesz lehetővé SKSC3 3 körös, 3 sebesség függő- és 1 potenciál , függő kapcsolás, 8 érzékelő kezelő (6 érzékelővel szállítva), 13 beépített séma SKSCHK1 HKM modul időjárás függő vezérlése az , SKSC3 -as vezérlés kiegészítésére (max. 3.), heti programozás, HMV elsőbbség SKSRTA11 Távirányító egység a SKSCHK1 fűtési , jelleggőrbéjének beállítására SKSUSB-A Interface adapter VBus USB kimenettel, , szoftverrel SKSGFR Sugárzás érzékelő , SKSRV06 Vízóra volumen-impulzus jeladóhozt V , max. 25m 2 kollektor felületig SKSRV25 Vízóra volumen-impulzus jeladóhoz V , max. 150m 2 kollektor felületig SKSRFRP Hőmérséklet érzékelő volumen-impulzus , jeladóhoz (2 érzékelő) SKSRDL2 Data log szoftver és rendszer monitor SKSC , vezérléshez és SKSWMZ2 jeladóhoz SKSCAM Hibajelző modul az SKSC3 vezérléshez , Egyéb kiegészítők SKSPT1000K Hőmérséklet érzékelő kollektorokhoz 4.500, PT1000-es karakterisztikával, Ø 5.5mm, 27mm SKSPT1000S Hőmérséklet érzékelő tárolókhoz 4.000, PT1000-es karakterisztikával, Ø 6.0mm, 45mm SKSRTH Érzékelő hüvely, krómozott, kábellel 3.000, belső átmérő: 6.5mm SBATHE Érzékelő hüvely medencékhez, , klórozott vízhez SKSRÜS Túlfeszültség védelem kollektor érzékelőhöz 6.000, Hőmennyiség mérők SKSWMZ2 Hőmennyiség mérő, bus csatlakozással az , SKSC3 vezérléshez, max. 150 m 2 kollektor felületig, kijelzővel, hőmérséklet érzékelővel, érzékelő hüvellyel és 2,5 m 3 /óra mérőórával SKSWMZ-ECO Hőmennyiség mérő, kijelzővel, , max. 30m 2 kollektor felületig 26
