1 BIONIKA BIOEVE IMPANT SYSTEM BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat

2 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat 1 TARTAOMJEGYZÉK BEMUTATKOZÁS Cégismertető Technológia és minőség Implantátum felületkezelés, alapanyagok Csomagolás BIOEVE IMPANTÁTUM RENDSZER A BIOEVE rendszer jellegzetes tulajdonságai A rendszer elemeinek funkcionális struktúrája A BIOEVE alkalmazási területei 2.75 platformú implantátumok 3.00 platformú implantátumok 3.50 platformú implantátumok 4.55 platformú implantátumok 5.70 platformú implantátumok BIOEVE FEÉPÍTMÉNY RENDSZER Felépítmények méretválasztéka MŰSZEREK Nagy műszerkészlet Kis műszerkészlet Sebészeti fúrók Racsnis nyomatékkulcs

3 2 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat BIONIKA 3 Cégismertető A BIONIKA Medline Orvostechnikai Kft ben alakult. Tulajdonosai svéd és magyar állampolgárságú magánszemélyek. 30 éves tapasztalattal rendelkezünk az orvosi műszer és implantátum fejlesztésben, gyártásban és kereskedelemben. Célkitűzésünknek és felfogásunknak megfelelően nagy jelentőséget tulajdonítunk a BIONIKA szónak, mely egy olyan tudományos gondolkodást jelöl a biológia, a technika és az elektronika határmezsgyéjén, amely ötvözi e három területet a kutató, fejlesztő munkánk során. Klinikai és technológiai tapasztalatok: Sikereinkhez hozzájárul a klinikai és technológiai tapasztalatok folyamatos feldolgozása, ötvözése és hasznosítása a fejlesztésben, visszacsatolva egészen a gyártóbázisig. Itt születnek a vevői igényeknek legjobban megfelelő megoldások, konstrukciók, melyeket folyamatos fejlesztés alatt tartunk. FOGÁSZAT SZÁJSEBÉSZET Fejlesztés: A BIONIKA tulajdonosai nagy hangsúlyt fektetnek a folyamatos termék és technológiai fejlesztésekre. Termékeinket orvosok és mérnökök szoros együttműködésével fejlesztjük, mely által biztosítani tudjuk azok folyamatos világszínvonalú minőségét és gyakorlati használhatóságát egyaránt. Minőség: A vevőink által elvárt minőséget a harmonizált Európai Uniós jogszabályok szerinti tervezés, gyártás és minőségirányítás garantálja. A BIONIKA Medline Kft. az EN ISO 9001 és az ISO minőségirányítási rendszer szerint működik. Termékeink CE jellel rendelkeznek. TRAUMATOÓGIA Garancia: Az implantátum beültetést követően - a csontosodási folyamat kockázatát a BIONIKA magára vállalva - az ok-okozati összefüggésektől függetlenül- a vásárlást követő egy éven belül, cseregaranciát biztosítunk. Valamint termékeinkre hosszú távú, 10 éves garanciát adunk. ORTOPÉDIA

4 4 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat Technológia és minőség 5 Technológia Minőségbiztosítás és garancia A BIONIKA Medline Kft. 30 éves tapasztalattal rendelkezik a fogászati implantátumok, ahhoz tartozó beültető műszerek és fogtechnikai alkatrészek fejlesztésében és gyártásában. Ez idő alatt több mint 40 féle implantációs rendszert fejlesztettünk és gyártunk a mai napig, beültető műszerekkel együtt. Ezek egy részét a cég - saját piaci igényeinek megfelelően - saját forgalmazásra fejlesztette. Más rendszereket - független orvos-csoportokkal együttműködve rendelésre, főleg külföldi piacokra fejlesztettünk és gyártunk. (Ezeket a megrendelő saját márkanév alatt forgalmazza) Termékeink CE jellel rendelkeznek, és szigorú minőségirányítási rendszerben történik a gyártás folyamata. A fogászati, szájsebészeti, traumatológiai és ortopédiai orvostechnikai implantátumok legfontosabb alapanyagai a biokompatibilis anyagok. Mivel viszonylag kis sorozatú sokszor testreszabott megoldások szükségesek, ezért gyorsan programozható CNC forgácsolás technológiát igényelnek. Ennek megfelelően szerszámtáras CNC megmunkáló központokkal és svájci típusú hosszesztergákkal rendelkezünk. Bonyolultabb felületek megmunkálásánál A termékek minőségét a harmonizált Európai Uniós jogszabályok szerinti tervezés, gyártás és minőségirányítás garantálja. A BIONIKA Medline Orvostechnikai Kft. az EN ISO 9001 és az EN ISO minőségirányítási rendszer szerint működik. Termékeink pedig CE jellel rendelkeznek. Melyet a TÜV Rheinland tanúsított. Az általunk gyártott termékekre 10 év hosszú távú garanciát vállalunk. Az implantátum beültetést követően, a csontosodási folyamat orvosi kockázatát csökkentve, az ok-okozati összefüggésektől függetlenül, a vásárlást követő egy éven belül, azonnali cseregaranciát biztosítunk a kihullott, leejtett implantátumainkra. Partnereink közel féle egymástól különböző méretű és formájú alkatrészből választhatnak. Igen rugalmas a gyártástechnológiánk, gyorsan át tudunk állni egyik alkatrészről a másikra, valamint képesek vagyunk több ezer darabos rendeléseknek is eleget tenni rövid átfutási idővel. Ez a terület nagy pontosságú gyártást igényel (egyes esetekben szükség van 2-5µm-es tűrések tartására). ipari 5 tengelyes CNC központot alkalmazunk CAD- CAM rendszer támogatásával. Gépeink nem csak fix hanem, hajtott forgácsoló szerszámegységekkel is fel vannak szerelve, amelyekkel komplexebb térgeometriai megmunkálásokat is el tudunk végezni. Kiegészítő technológiaként homokszóró, polírozó titán színező illetve sterilizáló berendezésekkel rendelkezünk. Minden technológiai műveletet mi végzünk, a gyár- A fogászati egyedi protetikai elemek igény szerinti tástól, a felület kialakításon át, a csomagolásig. gyártását a BIONIKA Fraze-centrum támogatja. PARTNEREINK A BIONIKA Medline Kft. közel 30 éves fennállása alatt mindig is kiemelt figyelmet fordított a minőségre és megbízhatóságra. A Bisnode tanúsítvány vállalatunk megbízhatóságáról, stabilitásáról tesz tanúbizonyságot. A BIONIKA 2016-ban és 2017-ben is Tripla A Bisnode minősítést kapott. AAA (tripla A) minősítéssel Magyarországon csupán a cégek 0,63 %-a rendelkezik, velük az üzleti kapcsolat kialakításának pénzügyi kockázata rendkívül alacsony forrás: bisnode.hu

5 6 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat Felület és csomagolás 7 Szupertiszta implantátum felület Alkalmazott alapanyagok A BIONIKA implantátumok gyártásánál alkalmazott A BioTiS felületkezelési technológiánk főbb lépései: ISO ASTMF67 szabvány szerinti Grade 2 - Grade 4 minőségű titán fogászati implantológiai célra a legkedvezőbb tulajdonságokat mutatja. Megfelelő tisztasága miatt rendkívül jó a biokompatibilitása, mely mellett megfelelő szilárdsági tulajdonságokkal rendelkezik. Kezdetben, mi és sok más implantátum előállító cég is a nagyobb tisztaságú titánt preferálta, azonban szilárdsági okok miatt ma már szinte minden implantátum Grade 4 vagy egyéb ötvözött titánból készül a Vegyi-, mechanikus-felülettisztítás és felületérdesítés Speciális ultrahangos mosás, felülettisztítás és sterilizálás Felületstruktúra átalakítása savazási eljárással Többlépcsős savmentesítés, tisztítás Elektrokémiai felületmódosítás Csíramentesítés Fiziológiai oldatban való felületkezelés Titán Grade 4 Kémiai összetétel Elemek Összetevők határértéke(%) 0 0,4 max. Fe 0,3 max. C 0,1 max. N 0,05 max. H 0,05 max. Ti >99% / balance Mechanikai tulajdonságok szilárdság 680 MPa min. tágulás 10 % Az ISO szabványnak megfelelően. világon. Az implantátum rendszerek felépítményeinél minden esetben ötvözött, nagy szilárdságú ISO ASTMF136 szabványnak megfelelő Grade 5 Ezen technológiai lépések minden esetben steril körülmények között zajlanak. Titán Grade 5 Kémiai összetétel minőségű titánt alkalmazunk. A szabvány szerint használt titán kiváló biokompatibilitással rendelkezik, ezért szinte kockázatmentesen használható. Szinte minden szakember belátja, hogy az implantáció sikerét leginkább az implantológus gyakorlata határozza meg, valamint a műtéti körülmények, a gondosan kézben tartott higiénia és a beteg adottságai. Az implantátumok végső csomagolása háromrétegű. A csomagolás steril kabinban történik. A végleges sterilitást akkreditált 20 Rad gamma-sterilizálási eljárással biztosítjuk. Elemek Al V Fe O C N H Ti Összetevők határértéke(%) 5,5-6,75 max. 3,5-4,5 max. 0,3 max. 0,2 max. 0,08 max. 0,05 max. 0,015 max. balance Mechanikai tulajdonságok szilárdság 860 MPa min. tágulás 10 % Az ISO szabványnak megfelelően. CoCr Kémiai összetétel Bionika implantátum energiadiszperzív röntgenspektrométeres elemanalízise* Bionika implantátum elektronmikroszkóp képe * Elemek Összetevők határértéke(%) C 0,1 max. Si 1,0 max. Mn 1,0 max. P 0,005 max. S 0,005 max. Cr 30, 0 max. Mo 7,0 max. Ni 1,0 max. Co - N 0,2250 max. Műanyagok Mechanikai tulajdonságok szilárdság 40,00 MPa min. nyúlási határ 900,00 min. szakadási nyúlás 18,00 min. törési kontrakció 23,00 min. Az ISO szabványnak megfelelően. *Forrás: FOGORVOSI SZEME, 106. évf. 4. sz Bionika implantátum elektronmikroszkóp képe* POM (polioximetilén) Hőre lágyuló szintetikus műanyag, kiváló tulajdonságai pl: nagyfokú keménység, kismértékű kopás, jó rugalmasság, kicsi nedvszívó képesség. Sűrűség: 1.41 g/cm 3. Szakadási nyúlás: min. 30% Folyás feszültség: min. 65 Mpa. Színe fehér. PEEK (poli(éter-éter-keton)) Kiváló hőállóságú műanyag, minden hagyományos sterilizálási módszer mellett használható (gőz, száraz hő, etilén-oxid, gamma-sugárzás). Sűrűség: g/cm 3 Szakítószilárdsága: 115 Mpa. Szakadási nyúlás: min. 17% Színe természetes barnás szürke.

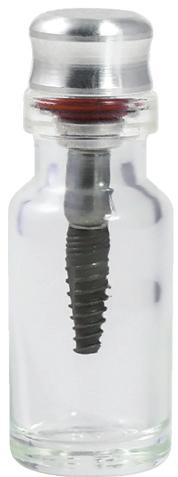

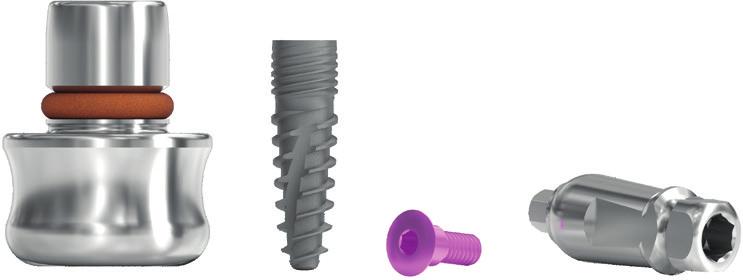

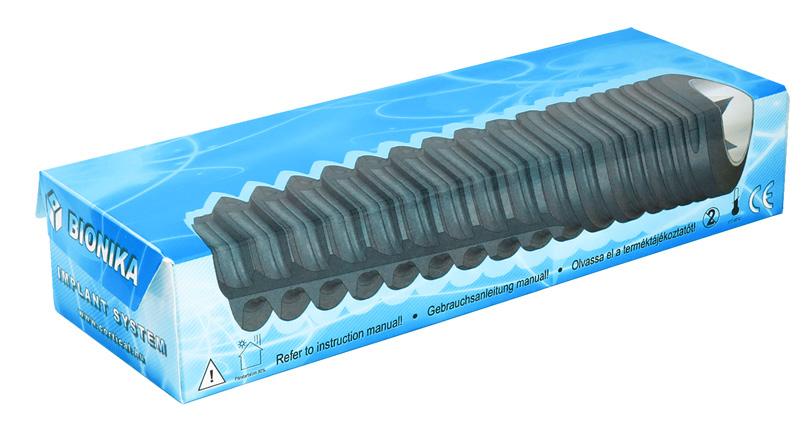

6 8 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat Csomagolás 9 BIOEVE csomagolás BIOEVE csomagolás Üvegcse A csomagolás első rétege egy átlátszó üvegcse, ez a réteg biztosítja a teljes, nulla csíraszámú sterilitást. Az üvegcse záró dugó tartja az implantátumot, a multifunkcionális implantátum fejet és a zárócsavart. 10 darabos gyűjtődoboz üvegcse steril fóliában a fólia eltávolítása steril üvegcse Biolevel, Normál Implantátum Ø 4,25 x 13,00 mm STERIE R BIONIKA Medline Kft Miskolc Tégla utca CM a záró dugó eltávolítása a záró dugó eltávolítása implantátum és multifunkcionális fej a záró dugóban implantátum behajtókulcs használata Papírdoboz A csomagolás külső rétege egy olyan nagy tömörségű papírdoboz, mely a fizikai védelmet hivatott szolgálni. Minden papírdoboz színkódos címkékkel van ellátva a platform-átmérők szerint. Ehhez igazodik a csomagolás színe is. Gyűjtődoboz A rendelési mennyiségek függvényében, 5 és 10 darabos gyűjtődobozt alkalmazunk.

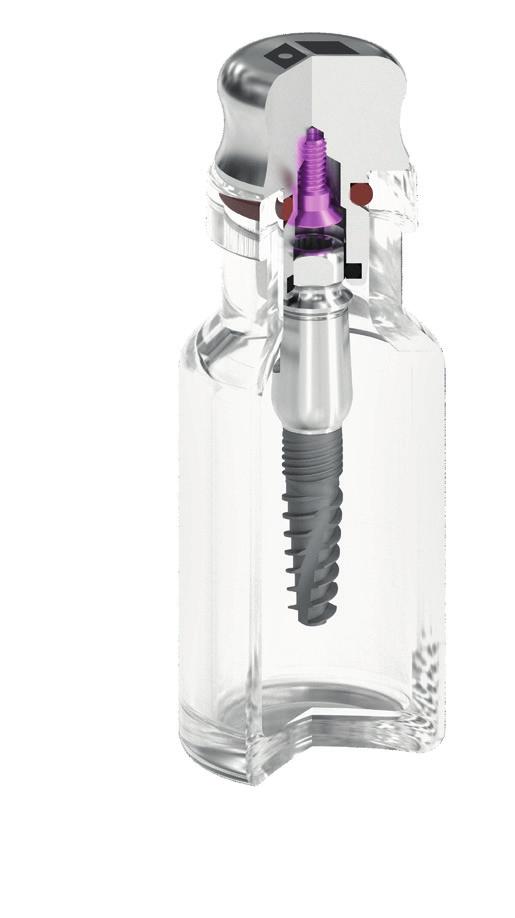

7 10 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat 11 BIOEVE csomagolás metszeti képe és tartozékok BIOEVE termékcímkék és jelmagyarázatuk Szín és átmérő szerint megkülönböztetett platformátmérők: ø 2,75 mm - szürke ø 3,0 mm - sárga ø 3,5 mm - lila ø 4,5 mm - kék ø 5,7 mm - zöld Az Implantátum rendszer külső csomagolásán szereplő három féle termékcímke által hordozott információk: A doboz oldala Biolevel Ø 3,75 x 13,00 mm A gyártó cég logója, termékcsalád neve és paraméterei Az implantátum színjelölése A csomagolás első rétege az áttetsző üvegcse. Az implaltátumot és a multifunkcionális fejet az üvegcse záró dugója tartja, ezzel együtt távolíthatóak el az üvegcséből. Az implantátum zárócsavarja szintén az üveg záró dugójában található meg. A multifunkcionális fej nem csak tartja az implantátumot a csomagolás belsejében, hanem segíti behelyezését az állcsontba, alkalmas zártkanalas mintavételre és ezt követően fejként becsiszolható felragasztott fogműhöz. Doboztető Biolevel, normál implantátum Ø3,25 x 11,00 mm (sárga) Implantátum megnevezése és típusa Az implantátum mérete és színkódja Vonalkód A doboz hátoldala Implantátum megnevezése és típusa Az implantátumra jellemző méret Üvegcse záró dugó Az implantátum színkódja Implantátum zárócsavar A gyártó cég logója, neve és elérhetőségei Multifunkcionális fej Ø Átmérő 2 Újra felhasználni tilos! ejárati idő Cikkszám Olvassa el a használati útmutatót! Sérült csomagolás esetén felhasználni tilos! BIOEVE implantátum Gyártási szám Implantátum hossz STERIE R Gammasugárral sterilizált Külső átlátszó csomagolás 1008 Minősítő cég (TÜV) kódja Gyártás ideje Gyártó neve és elérhetősége

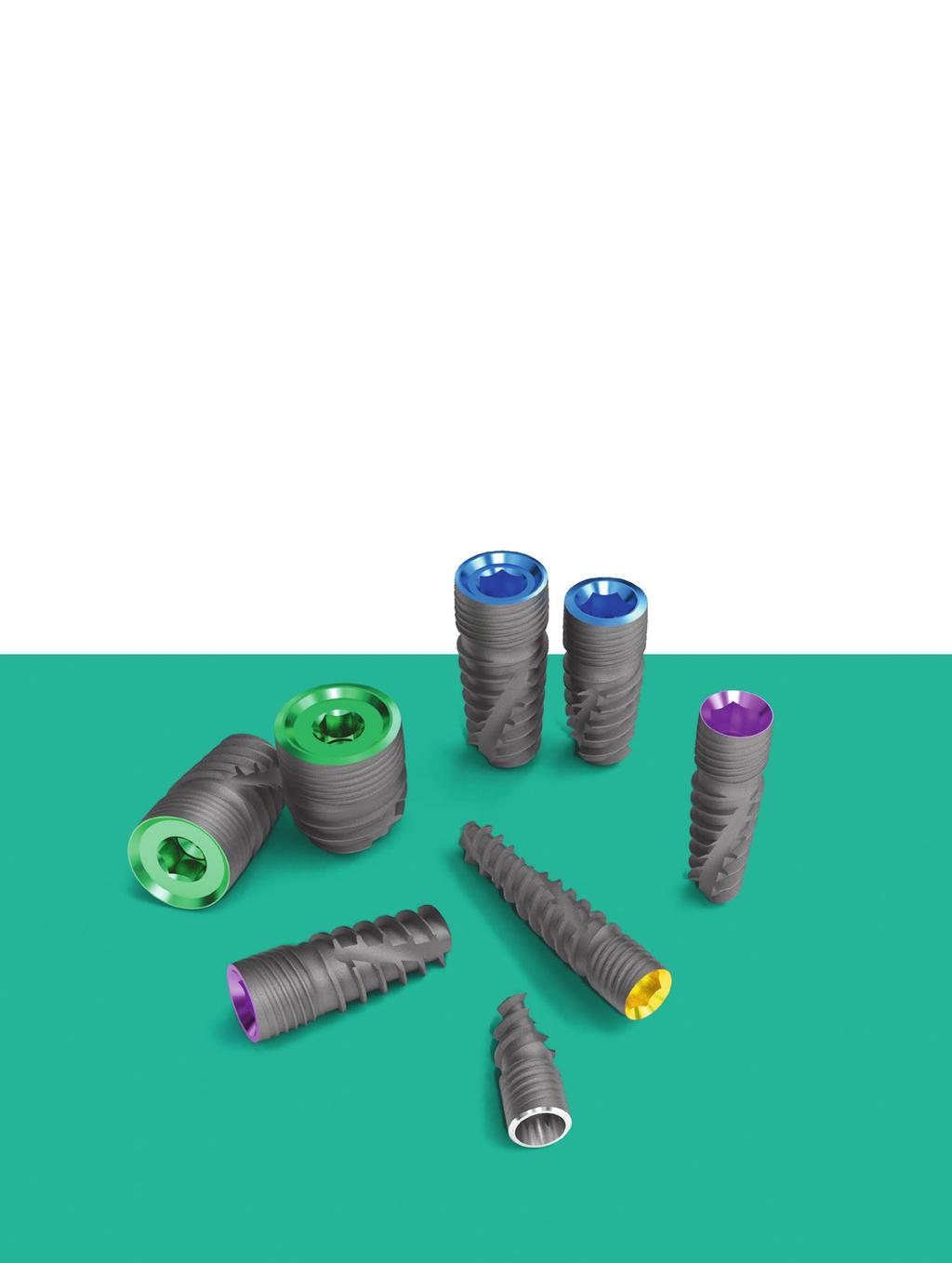

8 BIOEVE Implantátumrendszer 13 IMPANTÁTUMRENDSZER I TARTAOM Bioevel implantátumrendszer jellegzetességei A Bioevel alkalmazási területei Implantátumok méretválasztéka

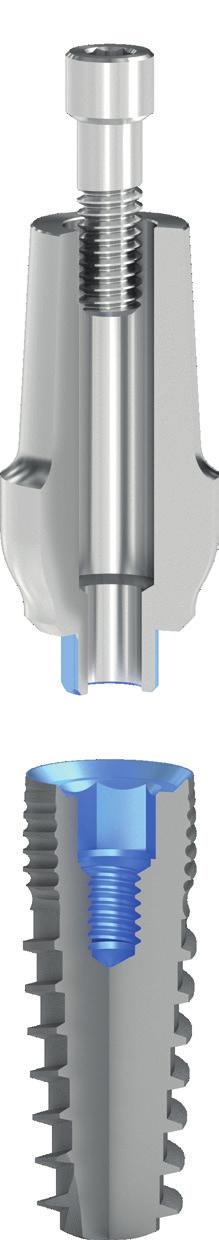

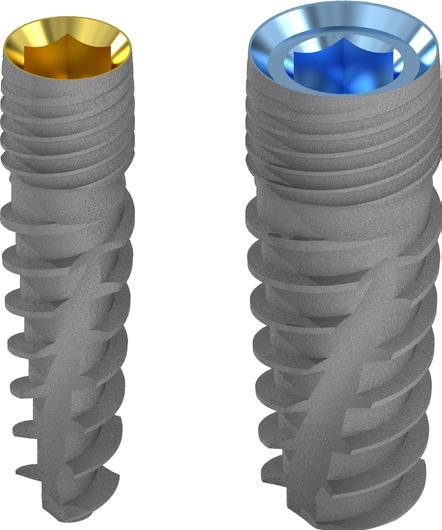

9 14 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat A BIOEVE jellegzetes tulajdonságai 15 A BIOEVE implantátumrendszer jellegzetes tulajdonságai A BIOEVE rendszer elemeinek funkcionális struktúrája Felmerült az igény a fogorvosi és implantológusi gyakorlat során egy szélessávú kompatibilitásra a fogászati implantátumok között. Így kifejlesztésre került a BIOEVE implantátum család, mely az implantátum beültető eszközei és a felépítmények vonatkozásában is jelentős előrelépést hozott a gyakorlatban. Kapcsolat: Cone & hex Az összetett kúp és hatszög hasáb geometria tökéletes illeszkedést biztosít. A 90 -os kúpszög mikromozgás mentes erőátvitelt eredményez. Mélyen az implantátum belsejébe szuperponálja az erőket. FEJEK KIVEHETŐ FOGMŰHÖZ FEJEK CSAVAROZOTT FOGMŰHÖZ Cortical evel Az implantátum bennmaradási esélyét lényegesen javítja ha a corticalis szintre, illetve az alá kerül behelyezésre az implantátum felső pereme. CSISZOHATÓ FEJEK FERAGASZTHATÓ FOGMŰHÖZ Platform switching A felépítmény kapcsolódó átmérője kisebb, mint az implantátum csonthoz kötődő külső része. A csont rákúszhat az implantátum felső peremére. CAD-CAM RENDSZER EEMEI Spirálisan mikrobarázdált felület A mikrobarázdált spirális felület jelentős teherviselő elemként funkcionál. Az önzáró menetstruktúra és a ciklois zsinórmenet mikromozgás mentes állapotot és gyors beépülést biztosít. IMPANT SZINTŰ ÖNTŐFEJEK IDEIGENES FEJEK Anatómiai foggyökér forma ÍNYFORMÁZÓ FEJEK PROTETIKAI EEMEK Az implantátum csavarmenet kúposságának és nagy menetemelkedésének, menetmélységének, önzáró és önmetsző kialakításának köszönhetően csonttömörítő hatású, kellő körültekintéssel akár azonnal terhelhető. IMPANTÁTUMOK platform átmérő (mm) Ø2,75 Ø3,0 Ø3,5 Ø3,5 Ø4,5 Ø4,5 Ø5,7 Ø5,7 ekerekített implantátum vég Az implantátum behelyezésekor elősegíti a kisebb mértékű irányváltoztatásokat. Ø3,0 Ø3,25 Ø3,75 Ø4,25 Ø4,75 Ø5,25 Ø6,0 Ø7,0 névleges implantátum átmérő (mm)

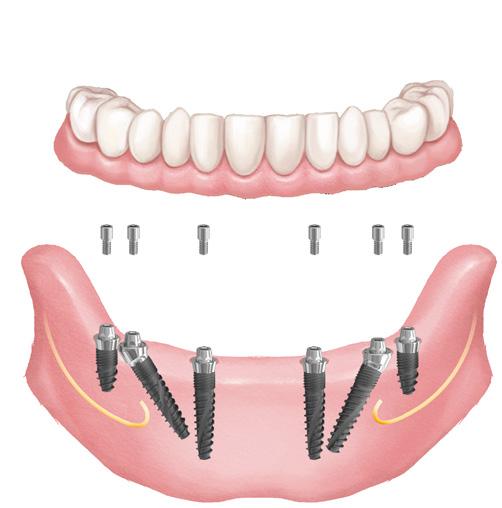

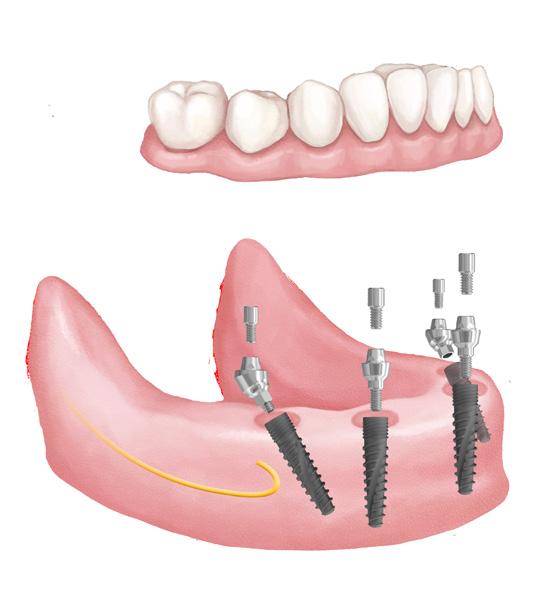

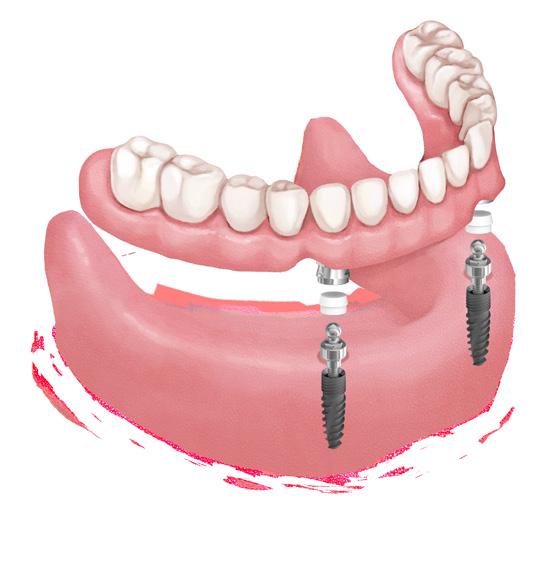

10 16 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat Alkalmazás 17 A BIOEVE alkalmazási területei Egy fog hiány esetén Ilyenkor egy fog pótlásához nem kell lecsiszolnunk két egészséges fogat hídpótláshoz, hanem egy implantátumot beültetünk, majd erre egy koronát ragasztunk a hagyományossal megegyező módon. All-on-4 és All-on-6 előnyös megoldások All-on-4 a gazdaságos megoldás Az All-on-4 megoldással nagy stabilitás érhető el, mindössze négy implantátum beültetésével. Az ideiglenes fogsor már a műtét napján behelyezhető. Sorvégi foghiány(ok) esetén Ebben az estben, hátsó pillérfog hiányában, nem tudunk rögzített pótlást készíteni (híd). Minimálisan két darab implantátum beültetésével már elvégezhető a (rögzített) híd pótlás elkészítése. All-on-4 megoldás Azonnali javulás funkcióban, beszédben és természetesen esztétikailag is. A kezelési idők rövidebbek és a költségek alacsonyabbak lehetnek a hagyományos implantátumkezelési módokhoz képest. Teljes foghiány esetén All-on-6 a biztonságos megoldás A dönthető hátsó implantátumokat jobban lehet rögzíteni az elülső csontba. Ez elősegíti a protézis alátámasztását. Ilyenkor a páciensnek egy foga sincs, teljes fogpótlás All-on-6 megoldással tovább növelhető készíthető. Ebben az esetben az egyik megoldás a a fogmű stabilitása. Különösen előnyös kivehető fogsor: extra rágóerő esetén. 2-4 implantátumot ültetünk be, ezek fogják rögzí- A ferde fejes implantátumok használata lehe- teni a kivehető fogat. Ez hatalmas életminőség ja- tővé teszi hosszabb implantátumok alkalma- vulást hoz a páciensnek, hiszen így fogsora nagyon zását, az idegcsatorna kikerülésével. stabil lesz, úgy a rágásban, mind a beszédben kiválóan tudja használni. A hosszabb implantátumok használata lehe- Ezen a megoldáson belül is két további lehetőség van: használhatunk gömbfejes vagy lokátorfejes felépítményeket. tővé teszi, hogy a csont és az implantátum nagyobb felületen érintkezhessen, ezzel elkerülhetővé téve a csontpótlást. Kivehető fogsor Több, 6-8 implantátum beültetésével teljes rögzített pótlás (körhíd) készíthető, amely mind funkcionálisan, mind pedig esztétikailag közel egyenértékű a természetes fogakkal. Kedvező csont szint döntött és axiális implantátumokhoz. Magas bennmaradási arányok. idegcsatorna All-on-6 megoldás

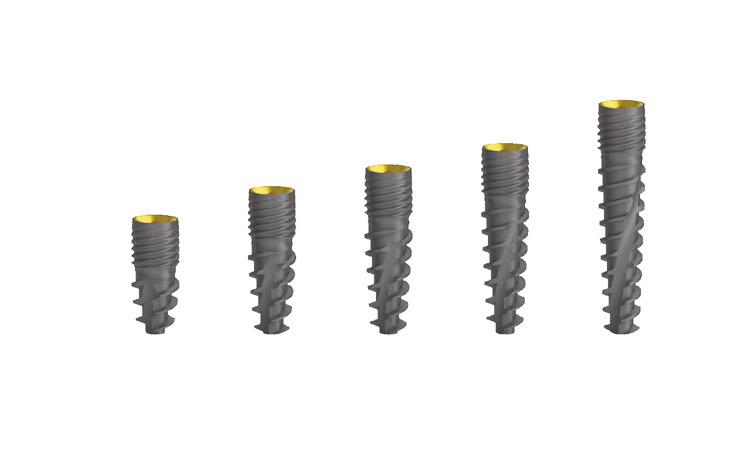

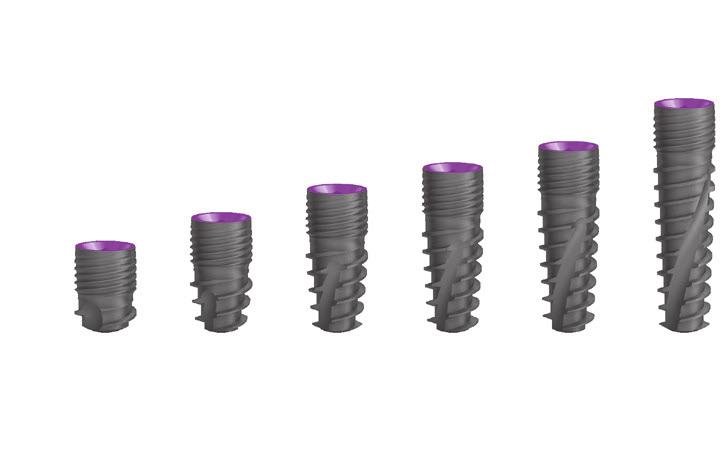

11 Ø2.75mm PATFORM 18 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat 19 BIOEVE Ø2.75 mm platformú implantátumok BIOEVE Ø2.75 mm platformú implantátum méretválasztéka 1.8mm 6t Ø2.75mm platform Ø3.00mm implantátum átmérő A ø3.0 mm-es átmérőjű, ø2.75 mm platformú BIOEVE implantátum kiválóan alkalmas az átlagosnál vékonyabb csontszerkezet esetében, a kivehető fogművek hosszú távú megtartására. Alapanyaga homogén szerkezetű, nagy szilárdságú titánium ötvözet. Ø3.0 8 mm 10 mm 11.5 mm 13 mm 16 mm beültetési hossz BIOEVE Ø2.75 mm platformú implantátum fúrási protokoll Fúrásjelek: - vagylagosan használatos - 1/2 hossz fúrás vagylagosan - 3/4 vagy teljes hosszban ajánlott fúrás BIOEVE IMPANTÁTUM KÉZI BEHAJTÓKUCS BIOEVE IMPANTÁTUM GÉPI BEHAJTÓKUCS fúró átmérők színkódolva ø2,0 ø2,5 ø2,8 ø3,2 ø3,65 ø4,2 ø5,2 6t 1.8 mm 6 mm 6t 1.8 mm mm 6t 1.8 mm 18 mm 6t 1.8 mm 6 mm 6t 1.8 mm mm 6t 1.8 mm 18 mm implantátum átmérő lágy csont Ø3.0 kemény csont

12 Ø3.00mm PATFORM 20 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat 21 BIOEVE Ø3.00 mm platformú implantátumok BIOEVE Ø3.00 mm platformú implantátum méretválasztéka 2.1mm 6t Ø3.00mm platform Ø3.25mm implantátum átmérő A ø3.25 mm-es átmérőjű, ø3.00 mm platformú BIOEVE implantátum kiválóan alkalmas átlagosnál vékonyabb csontszerkezet esetében, a fogművek hosszú távú megtartására. Alapanyaga homogén szerkezetű, nagy szilárdságú titánium ötvözet. Ø mm 10 mm 11.5 mm 13 mm 16 mm beültetési hossz BIOEVE Ø3.00 mm platformú implantátum fúrási protokoll Fúrásjelek: - vagylagosan használatos - 1/2 hossz fúrás vagylagosan - 3/4 vagy teljes hosszban ajánlott fúrás BIOEVE IMPANTÁTUM KÉZI BEHAJTÓKUCS BIOEVE IMPANTÁTUM GÉPI BEHAJTÓKUCS fúró átmérők színkódolva ø2,0 ø2,5 ø2,8 ø3,2 ø3,65 ø4,2 ø5,2 6t 2.1 mm 6 mm 6t 2.1 mm mm 6t 2.1 mm 18 mm 6t 2.1 mm 6 mm 6t 2.1 mm mm 6t 2.1 mm 18 mm implantátum átmérő Ø3.25 lágy csont kemény csont

13 Ø3.50mm PATFORM 22 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat 23 BIOEVE Ø3.50 mm platformú implantátumok BIOEVE Ø3.50 mm platformú implantátum méretválasztéka 2.4mm 6t Ø3.50mm platform Ø3.75mm implantátum átmérő 2.4mm 6t Ø3.50mm platform Ø4.25mm implantátum átmérő A normál, ø3.75 mm illetve ø4.25 mm átmérőjű, ø3.5 mm platformú BIOEVE implantátum kiválóan alkalmas az átlagos csontszerkezetek esetében, a fogművek hosszú távú megtartására. Ezzel a típussal lefedhető az előforduló esetek 75%-a. Alapanyaga homogén szerkezetű, nagy szilárdságú titánium ötvözet. Ø3.75 beültetési hossz 8 mm 10 mm 11.5 mm 13 mm 16 mm Ø mm 8 mm 10 mm 11.5 mm 13 mm 16 mm beültetési hossz BIOEVE Ø3.50 mm platformú implantátum fúrási protokoll Fúrásjelek: - vagylagosan használatos - 1/2 hossz fúrás vagylagosan BIOEVE IMPANTÁTUM KÉZI BEHAJTÓKUCS BIOEVE IMPANTÁTUM GÉPI BEHAJTÓKUCS - 3/4 vagy teljes hosszban ajánlott fúrás 6t 2.42 mm 6 mm 6t 2.42 mm mm 6t 2.42 mm 18 mm 6t 2.42 mm 6 mm 6t 2.42 mm mm 6t 2.42 mm 18 mm implantátum átmérő fúró átmérők színkódolva ø2,0 ø2,5 ø2,8 ø3,2 ø3,65 ø4,2 ø5,2 Ø3.75 ø3,75 lágy csont kemény csont Ø4.25 lágy csont kemény csont

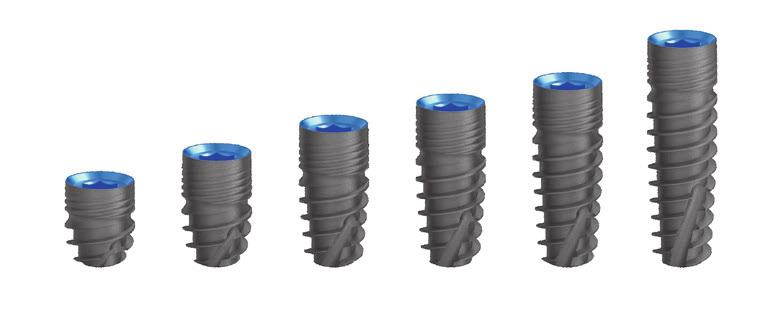

14 Ø4.50mm PATFORM 24 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat 25 BIOEVE Ø4.50 mm platformú implantátumok BIOEVE Ø4.50 mm platformú implantátum méretválasztéka 2.4mm 6t Ø4.50mm platform Ø4.75mm implantátum átmérő 2.4mm 6t Ø4.50mm platform Ø5.25mm implantátum átmérő A vastag, ø4,75 mm illetve ø5,25 mm átmérőjű, ø4,50 mm-es platformmal rendelkező BIOEVE implantátum kiválóan alkalmas átlagosnál nagyobb csontállomány esetében, a fogművek hosszú távú megtartására, normál rágóerő esetén. Alapanyaga homogén szerkezetű, nagy szilárdságú titánium ötvözet. Ø4.75 beültetési hossz 6 mm 8 mm 10 mm 11.5 mm 13 mm 16 mm Ø mm 8 mm 10 mm 11.5 mm 13 mm 16 mm beültetési hossz BIOEVE Ø4.50 mm platformú implantátum fúrási protokoll Fúrásjelek: - vagylagosan használatos - 1/2 hossz fúrás vagylagosan BIOEVE IMPANTÁTUM KÉZI BEHAJTÓKUCS BIOEVE IMPANTÁTUM GÉPI BEHAJTÓKUCS - 3/4 vagy teljes hosszban ajánlott fúrás 6t 2.42 mm 6 mm 6t 2.42 mm mm 6t 2.42 mm 18 mm 6t 2.42 mm 6 mm 6t 2.42 mm mm 6t 2.42 mm 18 mm implantátum átmérő fúró átmérők színkódolva ø2,0 ø2,5 ø2,8 ø3,2 ø3,65 ø4,2 Ø4.75 ø4,75 lágy csont kemény csont Ø5.25 ø5,25 lágy csont kemény csont

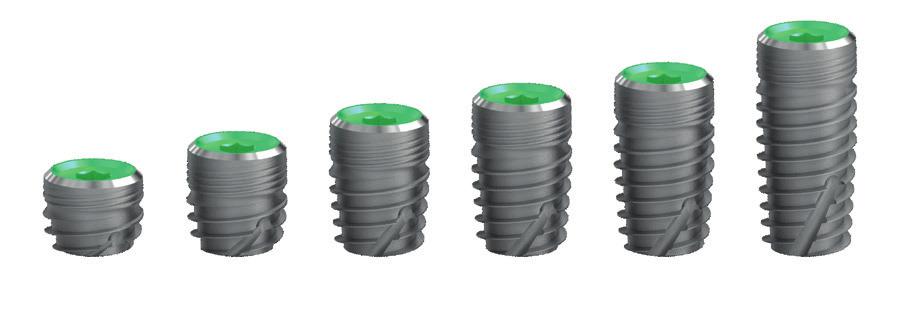

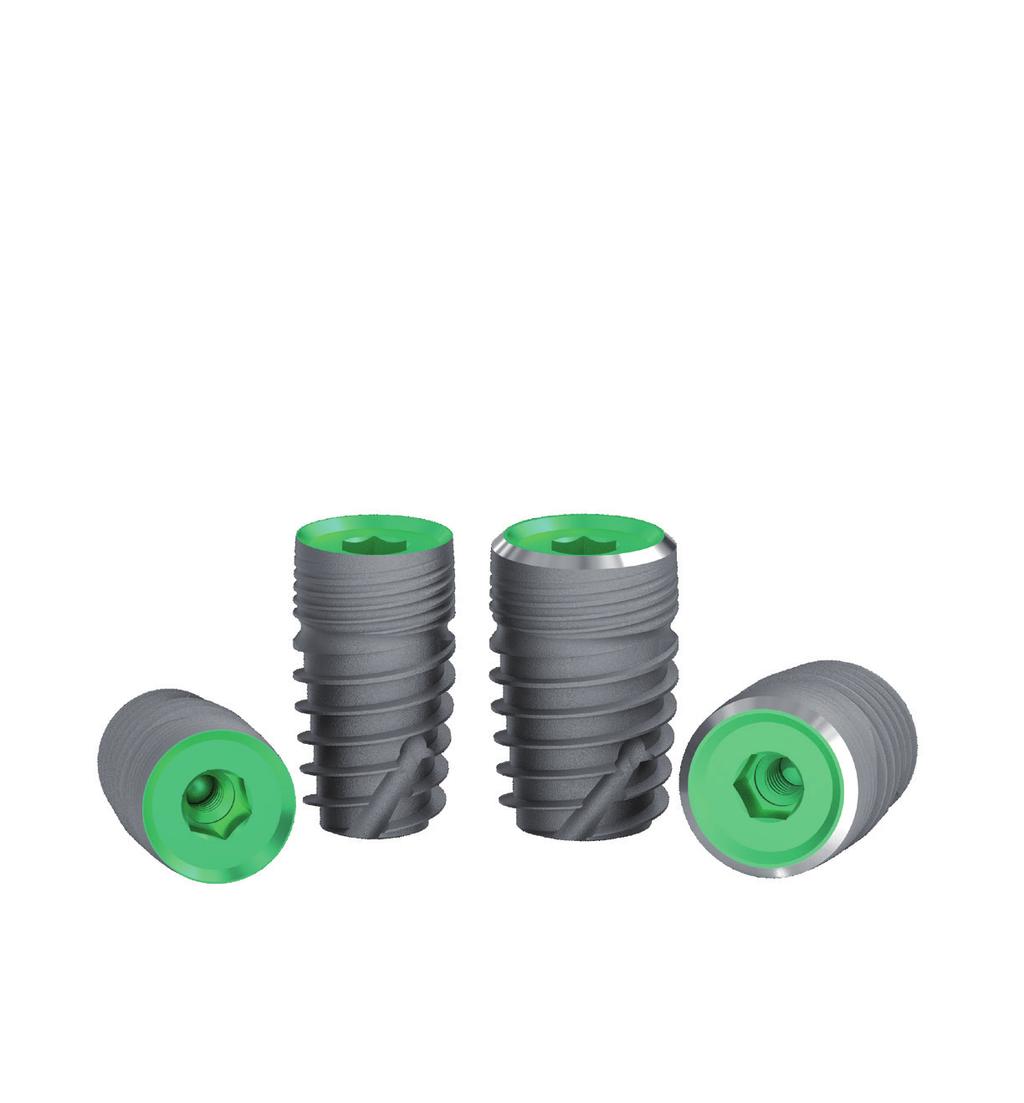

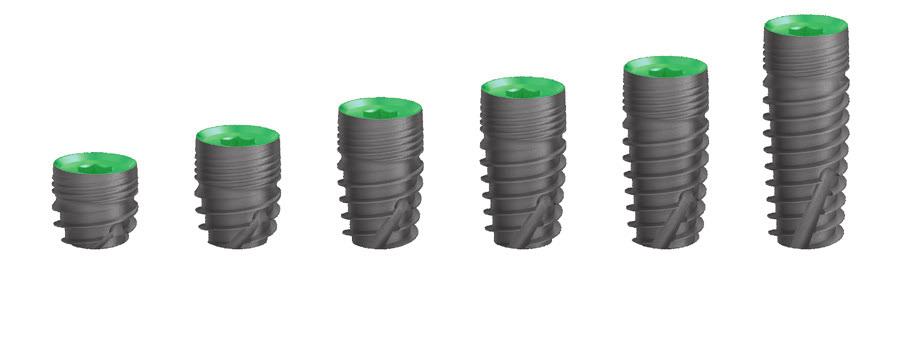

15 Ø5.70mm PATFORM 26 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat 27 BIOEVE Ø5.70 mm platformú implantátumok BIOEVE Ø5.70 mm platformú implantátum méretválasztéka Ø mm 6t Ø5.70mm platform Ø6.00mm implantátum átmérő 2.4mm 6t Ø5.70mm platform Ø7.00mm implantátum átmérő A vastag, ø6,00 és ø7,00 mm átmérőjű, ø5,7 mm-es platformmal rendelkező BIOEVE implantátum kiválóan alkalmas átlagosnál nagyobb csontállomány esetében, a fogművek hosszú távú megtartására, normál rágóerő esetén. Alapanyaga homogén szerkezetű, nagy szilárdságú titánium ötvözet. beültetési hossz Ø mm 8 mm 10 mm 11,5 mm 13 mm 16 mm 6 mm 8 mm 10 mm 11,5 mm 13 mm 16 mm beültetési hossz BIOEVE Ø5.70 mm platformú implantátum fúrási protokoll Fúrásjelek: - vagylagosan használatos - 1/2 hossz fúrás vagylagosan BIOEVE IMPANTÁTUM KÉZI BEHAJTÓKUCS BIOEVE IMPANTÁTUM GÉPI BEHAJTÓKUCS - 3/4 vagy teljes hosszban ajánlott fúrás 6t 2.42 mm 6t 2.42 mm 6t 2.42 mm 6t 2.42 mm 6t 2.42 mm 6t 2.42 mm 6 mm mm 18 mm 6 mm mm 18 mm implantátum átmérő fúró átmérők színkódolva ø2,0 ø2,5 ø2,8 ø3,2 ø3,65 ø4,2 ø5,2 Ø6.00 lágy csont kemény csont Ø7.00 lágy csont kemény csont

16 BIOEVE Felépítmény rendszer 29 FEÉPÍTMÉNY RENDSZER I TARTAOM Bioevel felépítmények A Bioevel felépítmények méretválasztéka A felépítmények tartozékai

17 30 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat Felépítmények 31 BIOEVE felépítmények 1. IMPANTÁTUMOK FERAGASZTHATÓ FOGMŰHÖZ 21. Öntőfej Co-Cr, fémlappal, pozícionált 30. Multi-unit fej, átmenőcsavaros PROTETIKAI EEMEK 11. Keskeny fej, egyenes 22. Öntőfej Co-Cr, fémlappal, nem pozícionált 23. Interface, pozícionált 31. Multi-unit fej ferde 32. Multi-unit SR fej, becsavarható 2. Technikai implantátum. Keskeny fej ferde 24. Interface, nem pozícionált 33. Multi-unit SR fej, átmenőcsavaros, menetes fejjel 3. Ínyformázó fej, keskeny 13. Univerzális fej, egyenes 25. Gömbcsuklós fej, pozícionált 34. Multi-unit SR fej, ferde 4. Ínyformázó fej, anatómiai 5. Mintavételi fej zárt kanálhoz 6. Mintavételi fej nyitott kanálhoz 14. Univerzális fej, ferde 15. Anatómiai fej, egyenes 16. Anatómiai fej, ferde 26. Gömbcsuklós fej, nem pozícionált KIVEHETŐ FOGMŰHÖZ CAD-CAM RENDSZER EEMEI 35. Titán bázis 7. Ideiglenes fej, átmenőcsavaros, pozícionált 17. Trapéz fej 27. Gömbfej 36. Préskerámia alap 8. Ideiglenes fej, átmenőcsavaros, nem pozícionált 18. Delta fej 28. okátor fej, egyenes 37. Csőfej, pozícionált 9. Ideiglenes fej, átmenőcsavaros, pozícionált, PEEK 10. Ideiglenes fej, átmenőcsavaros, nem pozícionált, PEEK 19. Kiégethető műanyagfej, pozícionált 20. Kiégethető műanyagfej, nem pozícionált CSAVAROZOTT FOGMŰHÖZ 38. Csőfej, nem pozícionált 39. Scanbody fej, átmenőcsavaros 29. Multi-unit fej, egyenes 40. Scanbody fej, becsavarható

18 32 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat Felépítmények 33 BIOEVE felépítmények választéka platform átmérő (mm) KESKENY FEJ, FERDE 15, 25 TRAPÉZ FEJ 15, 25, 35, implantátum átmérő (mm) fej magasság ( mm) 9 fej magasság ( mm) TECHNIKAI IMPANTÁTUM MINTAVÉTEI FEJ NYITOTT KANÁHOZ UNIVERZÁIS FEJ, EGYENES DETA FEJ 15, 25, 35, 45 magasság ( mm) fej magasság ( mm) fej magasság ( mm) fej magasság ( mm) ÍNYFORMÁZÓ FEJ, KESKENY IDEIGENES FEJ, ÁTMENŐCSAVAROS, POZÍCIONÁT UNIVERZÁIS FEJ, FERDE 15, 25, 35, 45 KIÉGETHETŐ MŰANYAGFEJ, POZCIONÁT TITÁN PEEK S sulkus magasság (S mm) fej magasság ( mm) fej magasság ( mm) 11 fej magasság ( mm) ÍNYFORMÁZÓ FEJ, ANATÓMIAI IDEIGENES FEJ, ÁTMENŐCSAVAROS, NEM POZÍCIONÁT ANATÓMIAI FEJ, EGYENES KIÉGETHETŐ MŰANYAGFEJ, NEM POZCIONÁT TITÁN PEEK S sulkus magasság (S mm) fej magasság ( mm) S sulkus magasság (S mm) fej magasság ( mm) MINTAVÉTEI FEJ ZÁRT KANÁHOZ KESKENY FEJ, EGYENES ANATÓMIAI FEJ, FERDE 15, 25 ÖNTŐFEJ Co-Cr, FÉM AAPPA, POZÍCIONÁT fej magasság ( mm) fej magasság ( mm) S sulkus magasság (S mm) fej magasság ( mm)

19 34 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat Felépítmények 35 BIOEVE felépítmények választéka ÖNTŐFEJ Co-Cr, FÉM AAPPA, NEM POZÍCIONÁT GÖMBFEJ MUTI-UNIT SR FEJ, BECSAVARHATÓ CSŐFEJ, POZÍCIONÁT S s fej magasság ( mm) sulkus magasság (S mm) 0, sulkus magasság (s mm) 0, fej magasság ( mm) 9 BR INTERFACE, POZÍCIONÁT OKÁTOR FEJ MUTI-UNIT SR FEJ ÁTMENŐCSAVAROS, MENETES FEJJE CSŐFEJ, NEM POZÍCIONÁT S sulkus magasság (S mm) 0, s sulkus magasság (s mm) 0, fej magasság ( mm) 9 BR INTERFACE, NEM POZÍCIONÁT MUTI-UNIT FEJ, EGYENES MUTI-UNIT SR FEJ, FERDE 20, 30 SCANBODY FEJ, ÁTMENŐCSAVAROS S sulkus magasság (S mm) 0, s sulkus magasság (s mm) fej magasság ( mm) GÖMBCSUKÓS FEJ, POZÍCIONÁT MUTI-UNIT FEJ, ÁTMENŐCSAVAROS TITÁN BÁZIS SCANBODY FEJ, BECSAVARHATÓ S sulkus magasság (S mm) 1 3 S sulkus magasság (S mm) 0, fej magasság ( mm) 5 fej magasság ( mm) GÖMBCSUKÓS FEJ, NEM POZÍCIONÁT MUTI-UNIT FEJ FERDE, 20, 30 PRÉSKERÁMIA AAP S S sulkus magasság (S mm) sulkus magasság (S mm) fej magasság ( mm)

20 36 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat 37 BIOEVE felépítmények tartozékai, csavarok BIOEVE felépítmények tartozékai FEJCSAVAR, ORVOSI MUTI-UNIT FEJCSAVAR GÖMBFEJSAPKA. NORMÁ KIÉGETHETŐ FEJRÉSZ, MŰANYAG minden átmérőnél azonos gömb átmérő 2,5 mm minden átmérőnél azonos MINTAVÉTEI FEJCSAVAR, ZÁRT KANÁHOZ MUTI-UNIT ÁTMENŐCSAVAR GÖMBFEJSAPKA. MICRO KIÉGETHETŐ FEJRÉSZ, Co-Cr fém alappal gömb átmérő 1,8 mm minden átmérőnél azonos MINTAVÉTEI FEJCSAVAR, NYITOTT KANÁHOZ SR-FEJCSAVAR OKÁTORFEJ SAPKASZETT KIÉGETHETŐ FEJRÉSZ, SR-FEJHEZ minden átmérőnél azonos minden átmérőnél azonos minden átmérőnél azonos PCT FEJCSAVAR, GÖMBCSUKÓS FEJHEZ SR-ÁTMENŐCSAVAR KIÉGETHETŐ MŰANYAGFEJ, GÖMBFEJSAPKÁHOZ KIÉGETHETŐ FEJRÉSZ, SR-FEJHEZ, CO-CR FÉM AAPPA minden átmérőnél azonos

21 Műszerkészletek 39 BIOEVE Műszerkészletek BIOEVE műszerkészletek Műszerkészleteink a fogászati implantációhoz nélkülözhetetlen műszereket tartalmazzzák. A nagy műszerkészlet 33 műszert tartalmaz, nagy méretválasztékban, a széles körű felhasználhatóság érdekében. A tálca, amelyben a műszerek el vannak helyezve, alkalmas a műszerek sterilizálására is, mely a dobozzal együtt, illetve a tálcát a dobozból kiemelve, külön is elvégezhető. NAGY műszerkészlet KIS műszerkészlet A tálcák a műtéttechnikai sorrend szerint vannak felépítve, használatukat feliratozás, illetve nyilazás könnyíti meg. A kis műszertálca praktikus, gazdaságosabb megoldás. Ugyanúgy megtalálhatóak benne a műtéthez nélkülözhetetlen eszközök mint a nagy tálcában, csupán kisebb méretválasztékban. A kis műszertálca összesen 19 db műszert tartalmaz.

22 40 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat Műszerkészletek 41 A nagy műszerkészlet 1 ándzsa hegyű fúró Implantátum behajtó, kézi, 6t2,1x Előfúrók 13 Implantátum behajtó, kézi, 6t2,4x Mélységmérő 14 Implantátum behajtó, kézi, 6t2,4x Magfúrók 15 Ínylyukasztó 4,0x15 5 Menetárok kalibráló fúrók 16 Fejcsavarkulcs, gépi 6t1,27x10 6 Irányjelzők 17 Fejcsavarkulcs, gépi 6t1,27x Implantátum behajtó, gépi, 6t2,1x6 18 Fejcsavarkulcs, kézi 6t1,27x Implantátum behajtó, gépi, 6t2,1x 19 Fejcsavarkulcs, kézi 6t1,27x Implantátum behajtó, gépi, 6t2,4x6 20 okátor kulcs Implantátum behajtó, gépi, 6t2,4x 21 Multi-unit/Gömbej kulcs, 6t2, Implantátum behajtó, kézi, 6t2,1x6 22 Racsnis nyomatékkulcs

23 42 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat Műszerkészletek 43 A kis műszerkészlet 1 ándzsa hegyű fúró 8 Ínylyukasztó 4,0x Előfúrók 9 Fejcsavarkulcs, gépi 6t1,27x Mélységmérő 10 Fejcsavarkulcs, kézi 6t1,27x Magfúrók 11 okátor kulcs 13 5 Párhuzamosítók Multi-unit/Gömbej kulcs, 6t2, Implantátum behajtó, gépi, 6t2,4x 13 Racsnis nyomatékkulcs Implantátum behajtó, kézi, 6t2,4x

24 44 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat Sebészeti fúrók 45 Sebészeti fúrók Sebészeti fúrók méretválasztéka a műszerkézletben A BIONIKA fúrók, - melyeket az implantá- ÁNDZSAHEGYŰ FÚRÓ EŐFÚRÓ 2,0 mm tum behelyezése során alkalmazhat- széles méretválasztékban kaphatóak (akár különböző műszerkészletekkel kompatibilisen, hogy minél gazdaságosabb megoldást nyújthassunk Önnek). EŐFÚRÓ 2,5 mm EŐFÚRÓ 2.7 mm Fúróink külső hűtésűek és csontgyűjtő tulajdonsággal is rendelkeznek. A saválló ötvözött acél illetve a kiváló élesség hosszútávú használatot garantál. Minden fúró a szükséges fúrási mélységeknek megfelelően be- MAGFÚRÓ 2,8 mm MENETÁROK KAIBRÁÓ FÚRÓ 3,2 mm osztással van ellátva. Az átmérőket színkódokkal jelöljük. A Spirál fúrók célszerűen megválasztva az implantátum fészek előkészítésére alkalmasak. Használatuk a fúrási protokoll szerint MAGFÚRÓ 3,2 mm MENETÁROK KAIBRÁÓ FÚRÓ 3,7 mm 16 mm ajánlott, mind lágyabb, mind pedig keményebb csontszerkezet esetén. 14,5 mm 13 mm 11,5 mm 10 mm A Menetkalibráló fúrók az implantátum fészek szükség szerinti tágítására alkalmas, mellyel a csontfészek felső egyharmadát célszerű kitágítanunk. Használatuk átlagosnál keményebb csontszerkezetnél ajánlott. MAGFÚRÓ 3,7 mm MENETÁROK KAIBRÁÓ FÚRÓ 4,2 mm 8 mm 6 mm MAGFÚRÓ 4,2 mm MENETÁROK KAIBRÁÓ FÚRÓ 4,7 mm MAGFÚRÓ 4,7 mm MENETÁROK KAIBRÁÓ FÚRÓ 5,2 mm csúcs

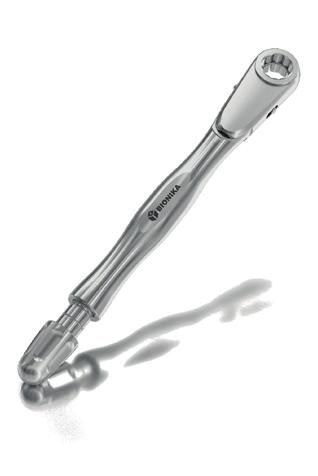

25 46 BIOEVE A legteljesebb megoldási lehetőség melyet az orvos a betegének nyújthat Racsnis nyomatékkulcs 47 Racsnis nyomatékkulkcs Racsnis nyomatékkulcs alkalmazások A racsnis nyomatékkulcs a csavarok adott nyomatékkal való meghúzására és az implantátumok behelyezésére alkalmas eszköz. Előre beállított csavarónyomaték mellett biztosítja az optimális erőátvitelt az implantátum behelyezése során. FEJEK ÉS CSAVAROK KUCSBETÉTEK NYOMATÉK A nyomaték Ncm között változtatható. A kívánt nyomatékok 15 Ncm-től jobbra forgatással állíthatók be a kívánt értékre. A racsnis nyomatékkulcs beállító csavarját ütközésig becsavart állapotba helyezve a kulcs nyomatéka végteleníthető, vagyis a skálán feltűntetett nyomatékoktól jóval nagyobb nyomaték kifejtésére is alkalmas, szükség szerint. Zárócsavar Ínyformázó fej Mintavételi fejcsavar, zárt kanálhoz, nyitott kanálhoz Kézi behajtókulcs Ncm 1. Ergonómikus kialakítás Megbízható élettartam Precíz nyomatékszabályozás Rozsdamentes acél Hangjelzés Cserélhető kulcsbetét Nem állítódik el használat közben a nyomatékérték Professzionális minőség Mintavételi fej, zárt kanálhoz, nyitott kanálhoz Fejcsavar Univerzális fej, kúpos Univerzális fej, ferde Anatómiai fej, egyenes 2. Anatómiai fej, ferde Racsnis nyomatékkulcs 1. Racsnis nyomatékkulcs Titán bázis Multi-unit fej, átmenőcsavaros Ajánlott csavar meghúzás nyomatéka: 2. Implantátum behajtó, kézi 3. Zárócsavar 4. Biolevel implantátum 15 Ncm 25 Ncm Multi-unit fejcsavar, SR-fejcsavar M1,4 csavar esetén 15 Ncm M1,6 csavar esetén 20 Ncm Ncm végtelenített nyomaték Multi-unit fej, becsavarható SR-fej, becsavarható M1,8 csavar esetén 25 Ncm M2,0 csavar esetén 30 Ncm 4. A kívánt nyomatékok 15 Ncm-től jobbra forgatással állíthatók be Gömbfej okátorfej

26 BIONIKA Ismerje meg további termékcsaládjainkat is! Kérje katalógusainkat vagy keresse fel az alábbi weboldalaink egyikét: BIONIKA Medline Kft 3516 Miskolc, Tégla u
