Szellőztető készülék energia-visszanyeréssel magas csarnokok fűtéséhez. Szellőztető készülék nagyteljesítményű energia-visszanyeréssel

Átírás

1 Biztonság A RoofVent LHW Szellőztető készülék energia-visszanyeréssel magas csarnokok fűtéséhez RoofVent LKW Szellőztető készülék energia-visszanyeréssel magas csarnokok fűtéséhez és hűtéséhez RoofVent twin heat Szellőztető készülék nagyteljesítményű energia-visszanyeréssel magas csarnokok fűtéséhez RoofVent twin cool Szellőztető készülék nagyteljesítményű energia-visszanyeréssel magas csarnokok fűtéséhez és hűtéséhez RoofVent twin pump Szellőztető készülék reverzibilis hőszivattyúval magas csarnokok fűtéséhez és hűtéséhez RoofVent condens Kondenzációs gázkazánnal összeépített szellőztető készülék magas csarnokok fűtéséhez RoofVent direct cool Single-split hűtőegységgel ellátott szellőztető készülék magas csarnokok fűtéséhez és hűtéséhez RoofVent LH Szellőztető készülék optimalizált frisslevegő-hányaddal magas csarnokok fűtéséhez B C D E F G H I RoofVent LK Szellőztető készülék optimalizált frisslevegő-hányaddal magas csarnokok fűtéséhez és hűtéséhez Opciók J K Vezérlés és szabályozás L Tervezési útmutató M Verziószám: V Üzemeltetés N

2 2

3 Biztonság Tartalom Biztonság A 1 Ábrák 5 2 Üzembiztonság 5 3 Utalás a kezelési utasításhoz 5 3

4 4

5 Biztonság Ábrák 1 Ábrák magyarázata 3 Utalás a kezelési utasításhoz A Figyelem! Ezt az ábrát minden biztonsági utasításnál megtalálja, amelynél a személyi biztonság és testi épség veszélye fennáll. Vegye figyelembe az utasításokat és gondosan járjon el! Egyidejûleg tartsa be az általános biz ton sági- és ba le set védelmi elõírásokat is! A balesetvédelmi elõírások szerint a be ren dezés üzemeltetõjének kötelessége a munkahelyi bale se tek elkerülése érdekében rendeleteket hozni, melyek a kezelõszemélyzetet a fellépõ veszélyekrõl és intézkedésekrõl tájékoztatják. Ez a kezelési utasítás segítségével is történhet. Az elõírások szerint a balesetvédelem és a környezetvédelem mellett egy kezelési útmutatót is kell készíteni. Vigyázat! Azoknál az utasításoknál, elõírásoknál és munka me ne teknél, melyek különös odafigyelést igényelnek az anyagi károk megelõzésére! Tudnivaló Így jelöljük azokat a helyeket, ahol a berendezés gaz da ságos alkalmazására vagy egyéb tippekre utalunk. 2 Üzembiztonság A RoofVent készülékek üzembiztosak. Ennek el lené re veszélyessé válhat a készülék, ha nem rendel tetés sze rûen kerül alkalmazásra. Ezért: A berendezés kicsomagolása és szerelése elõtt pontosan olvassa el és kövesse a kezelési utasításban leírtakat, úgymint a biztonsági elõírásokat. A kezelési útmutató legyen mindig hozzárférhetõ helyen. Ügyeljen az elhelyezett utasításokra és figyelmeztetõ táblákra. A berendezés szerelése és üzemeltetése során minden esetben tartsa be a helyi biztonsági és balesetvédelmi elõírásokat! A berendezést csak megfelelően képzett szakember szerelheti, kezelheti és tarthatja karban. A kezelési leírás szerint szakembernek minősül, aki képzettsége, ismeretei és tapasztalatai alapján, továbbá a vonatkozó előírások ismeretében a munkálatokat megfelelően el tudja végezni, illetve az esetleges veszélyforrásokat felismeri. 5

6 6

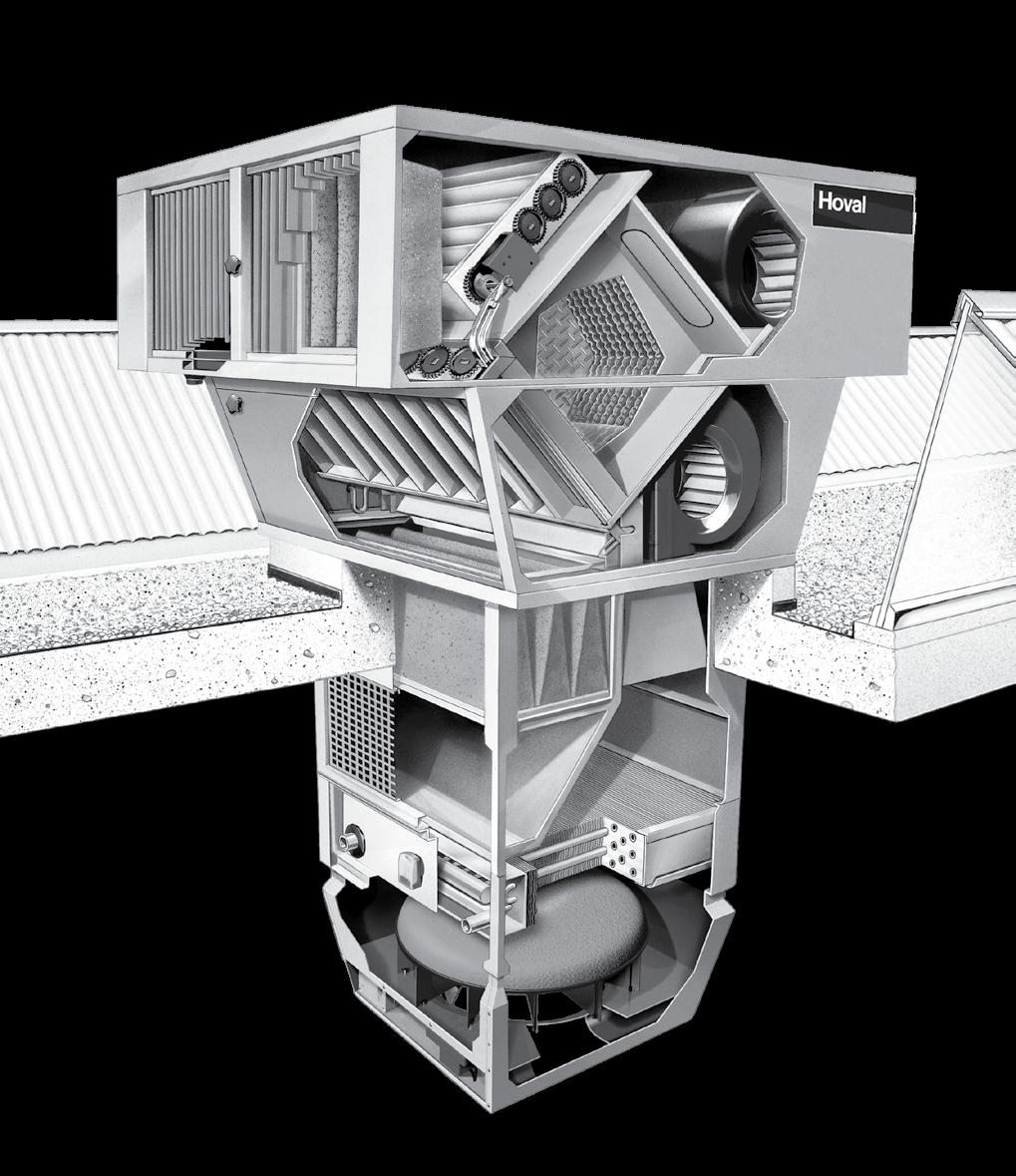

7 RoofVent LHW Tartalom RoofVent LHW Szellőztető készülék energia-visszanyeréssel magas csarnokok fűtéséhez B 1 Alkalmazás 8 2 Felépítés és működés 8 3 Műszaki adatok 15 4 Alkalmazási példák 24 5 Opciók 26 6 Szabályozás és vezérlés 27 7 Szállítás és szerelés 28 8 Kiírási szöveg 32 7

8 RoofVent LHW Alkalmazás 1 Alkalmazás 2 Felépítés és működés 1,1 Rendeltetészerű alkalmazás A RoofVent LHW készülékek magas csar no kok energiavisszanyeréses fûtését, frisslevegő betáplálását és az elhasznált levegő elvezetését valósítják meg. A rendeltetésszerû alkalmazáshoz a gyártó által elõírt sze - re lési, üzembehelyezési és üzemeltetési elõírások be tar tása is hozzátartozik, úgymint az esetleges veszélyek fi gyelembe vétele. A felsoroltakban nem szereplõ felhasználási módok nem rendeltetésszerûek. Az ebbõl adódó károkért a gyártó nem vállal felelõsséget. 1.2 Felhasználói csoport A Hoval RoofVent LHW készülékek sze re lését, ke ze lését és karbantartását csak megfelelően képzett szak emberek vé gez hetik, akik a felmerülõ ve szé lyek is me retében vannak. Az útmutató épületgépész tervezők, ki vi telező szakemberek és végfelhasználók számára nyújt segít sé get. 1.3 Veszélyek A RoofVent LHW készülékek a technika mai állásának megfelelőek és üzembiztosak. Minden elõvigyázatosság ellenére is fennállhatnak elõre nem látható veszélyek, amelyek nem mindig nyilvánvalóak, mint pl.: a villamos berendezésekkel folytatott munka során a RoofVent készüléken végzett munkánál az esetlegesen leeső tárgyak miatt (mint pl.szerszámok) veszélyek a tetőn végzett munkák által villámcsapás okozta alkatrész-károsodások meghibásodott alkatrészek miatti üzemzavar során a fûtõközeg ellátásnál fellépő veszélyek forró vízzel végzett munkálatok során készülék beázása a revíziófedél helytelen lezárásából adódóan. A RoofVent LHW nagy helyiségek (gyártócsarnokok, bevásárló-csarnokok, sportcsarnokok, vásárcsarnokok stb.) szellőztetését, valamint energia-visszanyeréses fűtését látja el az alábbi funkciókkal: fűtés (központi fűtési melegvízellátásra csatlakoztatva) külsőlevegő bevezetés elhasznált levegő eltávolítás recirkulációs üzem energia-visszanyerés Air-Injectoros levegőelosztás levegőszűrés Egy komplett szellőztetőrendszer több, önálló üzemre képes RoofVent LHW készülékből áll, melyek légcsatornák nélkül üzemelnek. A készülékek decentralizáltan a csarnok mennyezetébe kerülnek beépítésre, karbantartásuk a tetőről történik. A RoofVent LHW készülékek óriási előnye a nagy teljesítmény és a tökéletes légelosztás, így más rendszerekkel összehasonlítva lényegesen kevesebb készülék elegendő a támasztott követelmények kielégítéséhez. Három készülékméret, különféle teljesítményű hőcserélő regiszterek és tartozékok széles tárháza biztosítja minden csarnok részére a méretre szabott megoldást. 2.1 Készülék felépítése A RoofVent LHW az alábbi részegységekből áll: Tetőkészülék energia-visszanyeréssel: belülről szigetelt (B1 osztály), önhordó ház alucink-lemezből Szűrődoboz: a helyi beépítési igényekhez igazodóan három méretben szállítjuk Fűtőregiszter: a regisztercsatlakozás minden oldalról lehetséges (az alapkivitelnél a távozólevegő-rács alatt) Air-Injector (örvénykamrás légbefúvó): szabadalmaztatott, automatikus állítású befúvóegység, egy nagy csarnokfelület huzatmentes légelosztásához A készülék szállítása két egységben történik: a tetőn kívüli és a tető alatti egységek (B1-es kép). Ezen egységek oldható csavarkötéssel kapcsolódnak egymáshoz és külön leszerelhetők. 8

9 RoofVent LHW Felépítés és működés 2.2 Légelosztás örvénykamrával (Air-Injector) A szabadalmaztatott légelosztó ún. örvénykamra a ké szü lék meghatározó eleme. A levegő befúvási szö ge az állítható terelőlapátokkal változtatható. Ez függ a tel jesítménytől, a be fú vási ma gas ság tól, valamint a friss- és he lyi ség le ve gő kö zöt ti hő mér sék let kü lönb ségtől. A levegő tehát me rő le gesen le fe lé, egy bizonyos kúpszögben, vagy víz szintesen a mennyezet alatt kerül befúvásra. Ezáltal biztosított, hogy: minden RoofVent LHW-készülék nagy csar nok fe lü letet szellőztessen és fűt sön, a tartózkodási zónában huzathatás ne léphessen fel, a helyiségben ne legyen hőmérsékletrétegződés, ez zel ener giát takarítunk meg. B Tetőn kívüli egység: tetőkészülék energia-visszanyeréssel Tető alatti egység: a szűrődoboz b fűtőelem c Air-Injector (örvénykamra) a b c Kép B1: RoofVent LHW felépítése 9

10 RoofVent LHW Felépítés és működés 1

11 RoofVent LHW Felépítés és működés Air-Injector (örvénykamrás légbefúvó) állítómotor: a befúvott-levegő terítési szögének fokozatmentes állítása a függőlegestől (= 2%) a vízszintesig (=1%) Fagyvédelmi termosztát: regiszterlefagyás elleni védelemhez Távozólevegő-rács Távozólevegő-szűrő: zsákszűrő nyomáskülönbség-kapcsolóval a szűrőfelügyelethez ERG-zsalu (energia-visszanyerés) és bypass-zsalu: ellentétesen működő zsaluzatok az energia-visszanyerés szabályozásához, állítómotorral Reviziófedél: a távozólevegő-szűrő egyszerű megközelítéséhez Időjárásvédő rács: a külsőlevegő-szűrő és a Unit bekötődoboz egyszerű megközelítéséhez Külsőlevegő-szűrő: zsákszűrő nyomáskülönbség-kapcsolóval a szűrőfelügyelethez Külsőlevegő-zsalu és recirkulációs zsalu: ellentétes üzemű zsaluzat a külsőlevegős és recirkulációs üzemmódok átkapcsolásához, állítómotorral Gravitációs zsalu: üzemszünet esetén zárja a bypasst, így megakadályozza a hőveszteséget Távozólevegő-ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor Távozólevegő-rács: a távozólevegő-ventilátor megközelítéséhez Lemezes hővisszanyerő: bypass-szal a teljesítményszabályozáshoz és kondenzátum elvezetéssel Reviziófedél: a befúvó ventilátor megközelítéséhez Levegőbefúvó ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor Reviziófedél: a fűtőregiszter megközelítéséhez Fűtőregiszter: alumínium lamellás rézcsövekkel szerelt lemezes hőcserélő B Kép B2: RoofVent LHW felépítése 11

12 RoofVent LHW Felépítés és működés Külsőlevegő-belépés az időjárásvédő rácson keresztül Szűrő, nyomáskülönbség-kapcsolóval Külsőlevegő-zsalu, állítóművel Lemezes hőcserélő Levegőbefúvó ventilátor Zajcsökkentő és diffúzor Fűtőregiszter PWW Fagyvédelmi termosztát Befúvottlevegő-hőmérsékletérzékelő Air-Injector (örvénykamra), állítóművel Kép B3: RoofVent LHW működési vázlata 12 Távozólevegő-belépés a távozólevegő-rácson keresztül Távozólevegő-hőmérsékletérzékelő Szűrő, nyomáskülönbség-kapcsolóval Recirkulációs zsalu (a külsőlevegő-zsaluval ellentétes járású) ERG-/bypass-zsalu állítóművel Gravitációs zsalu Távozólevegő-ventilátor Zajcsökkentő és diffúzor Távozólevegő-kilépés a távozólevegő-rácson keresztül

13 RoofVent LHW Felépítés és működés 2.3 Üzemmódok A RoofVent LHW üzemmódjai: KI Befúvás és elszívás Befúvás és elszívás (csökkentett légszállítással) Recirkulációs Recirkulációs éjszakai Elszívás Befúvás Éjszakai hűtés nyáron Szükségüzem A DigiNet szabályozási rendszer szabályozási zónánként automatikusan vezérli az üzemmódokat az időprogramnak megfelelően (szükségüzem kivételével). Ezen felül Ön: a szabályozási zónán belül manuálisan állíthatja az üzemmódokat a RoofVent LHW készülékeket egyenként a KI, a recirkulációs, az elszívás, a befúvás vagy a szükségüzem üzemmódokra kapcsolhatja B Kód 1) Üzemmód Alkalmazás Vázlat OFF Ki A ventilátorok kikapcsolt állapotban vannak. A fagyvédelem aktív marad. Helyiséghőmérséklet-szabályozás nincs. ha nem szükséges a RoofVent LHW működtetése Befúvó-ventilátor... ki Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés... ki VE2 VE1 REC Befúvás és elszívás A RoofVent LHW befújja a frisslevegőt a helyiségbe és elszívja az elhasznált levegőt. A hőszükséglet és a hőmérsékletviszonyok függvényében a fűtést és az energia-visszanyerést automatikusan szabályozza. A nappali beállított helyiséghőmérséklet aktív. Befúvás és elszívás (csökkentett) Mint a VE2, csak csökkentett légteljesítménnyel A nappali beállított helyiséghőmérséklet aktív. Recirkulációs Be/Ki üzem: hőigény esetén a RoofVent LHW beszívja a helyiség levegőjét, felmelegíti és ismét befújja a helyiségbe. A nappali beállított helyiséghőmérséklet aktív. RECN Recirkulációs éjszakai Mint a REC üzemmód, csak az éjszakai beállított hőmérséklettel. a helyiség használata során a helyiség használata során (csak változtatható légteljesítményű ventilátoroknál) előfűtéshez éjszaka és hétvégén Befúvó-ventilátor... be Távozólevegő-ventilátor.. be Energia-visszanyerés...,..1% Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés...,..1% Befúvó-ventilátor... be *) Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés... be *) * ) hőigény esetén 13

14 RoofVent LHW Felépítés és működés Kód 1) Üzemmód Alkalmazás Vázlat EA Távozólevegő A RoofVent LHW elszívja az elhasznált helyiséglevegőt. Helyiséghőmérsékletszabályozás nincs. különleges esetekre Befúvó-ventilátor... ki Távozólevegő-ventilátor.. be Energia-visszanyerés... % Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés... ki SA Befúvott-levegő A RoofVent LHW befújja a frisslevegőt a helyiségbe. Fűtésszabályozás a hőszükséglet és a hőmérsékletviszonyok függvényében. Az elhasznált helyiséglevegő a nyitott nyílászárókon keresztül távozik a szabadba, vagy más módszerrel elszívásra kerül. A nappali beállított helyiséghőmérséklet aktív. különleges esetekre Befúvó-ventilátor... be Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés...,..1% NCS Éjszakai hűtés nyáron Be/Ki üzem: ha az aktuális hőmérsékletek megengedik, befújja a RoofVent LHW a hideg külső levegőt a helyiségbe, és elszívja a meleg helyiséglevegőt. A beállított éjszakai helyiséghőmérséklet aktív. A készülék merőlegesen fújja be a külső levegőt, így a lehető legjobb hatásfokkal üzemel. éjszakai hűtéshez Befúvó-ventilátor... be *) Távozólevegő-ventilátor.. be *) Energia-visszanyerés... % Frisslevegő-zsalu... nyitva *) Recirkulációs zsalu... zárva *) Fűtés... ki * ) a hőmérsékleti viszonyok szerint Szükségüzem A RoofVent LHW beszívja a helyiség levegőjét, felmelegíti és ismét befújja a helyiségbe. A fűtési keverőszelep kényszernyitott állapotban van. Helyiséghőmérséklet-szabályozás nincs. ha a DigiNet rendszer még nincs felprogramozva (pl. üzembe helyezés előtt). Befúvó-ventilátor... be Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés... be 1) Ezek a kódok jelzik a mindenkori üzemmódokat a DigiNet szabályozásnál (lásd a Vezérlés és szabályozás" fejezetét). Táblázat B1: RoofVent LHW üzemmódjai 14

15 RoofVent LHW Műszaki adatok 3 Műszaki adatok 3.1 Típuskulcsok B Mennyezeti egység LHW - 6 / DN5 / LW + F - H.B - D /... Készüléktípus RoofVent LHW Készülékméret 6, 9 vagy 1 Vezérlés DN5 DigiNet 5-höz KK Nem Hoval vezérléshez Tetőn kívüli egység Tetőn kívüli egység energia-visszanyeréssel Szűrőház F Rövid szűrőház F25 Közepes szűrőház F5 Hosszú szűrőház Fûtõelem és regisztertípus H.A Fûtõelem A típusú fűtőregiszterrel H.B Fûtõelem B típusú fűtőregiszterrel H.C Fûtõelem C típusú fűtőregiszterrel Air-Injector (örvénykamra) Opciók Táblázat B2: Típuskulcsok 3.2 Alkalmazási határok Távozólevegő hőmérséklet max. 5 C Távozólevegő relatív páratartalma max. 6 % Távozólevegő nedvességtartalma max. 12,5 g/kg Külső hőmérséklet min. -3 C Fűtőközeg hőmérséklete max. 12 C Üzemi nyomás max. 8 kpa Befúvott-levegő hőmérséklete max. 6 C Legkisebb üzemidő VE2 min. 3 min Táblázat B3: RoofVent LHW alkalmazási határértékei 15

16 RoofVent LHW Műszaki adatok 3.3 Alkalmazási határok Készüléktípus LHW-6 LHW-9 LHW-1 Levegő-ellátás Névleges térfogatáram 1) Befúvott-levegő m³/h Távozó levegő m³/h Szellőztetett csarnokfelület max. m² Energia-visszanyerés Hővisszanyerési mutató száraz levegőre % Hővisszanyerési mutató nedves levegőre % Ventilátoradatok Tápfeszültség V AC 3 x 4 3 x 4 3 x 4 Megengedett feszültségeltérés % ± 1 ± 1 ± 1 Frekvencia Hz Teljesítményfelvétel motoronként kw 1,8 3, 4,5 Áramfelvétel A 4, 6,5 9,9 Motorvédő relé beállítási értéke A 4,6 7,5 11,4 Fordulatszám (névleges) min Állítómotor Tápfeszültség V AC Frekvencia Hz Vezérlőfeszültség V DC Forgatónyomaték Nm Futásidõ 9 -os elforduláskor s Szűrőfelügyelet Differenciál-nyomásellenőrző gyári beállítása Pa ) Vonatkoztatás: RoofVent LHW B típusú fűtőregiszterrel és függőleges irányú levegő befúvással Táblázat B4: RoofVent LHW műszaki adatai 16

17 RoofVent LHW Műszaki adatok 3.4 Zajteljesítmény Készüléktípus LHW-6 LHW-9 LHW-1 Üzemmód VE2 REC VE2 REC VE2 REC Pozíció Hangnyomásszint (5 m távolság) 1) db(a) Teljes-zajszint db(a) Oktáv-zajszint 63 Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) B 1) Félgömbformájú kisugárzással, reflexiószegény környezetben 2) A szabadban (tetőkészülék) Táblázat B5: RoofVent LHW zajszintje 17

18 RoofVent LHW Műszaki adatok 3.5 Fűtőteljesítmény Külső hőmérséklet -5 C -15 C PWW Méret Típus Q Q TG H max t Zul p W m W Q Q TG H max t Zul p W m W C kw kw m C kpa l/h kw kw m C kpa l/h 8/6 LHW-6 A , , LHW-6 B , , LHW-6 C , , /4 LHW-6 A , , LHW-6 B , , LHW-6 C , , /6 LHW-9 A , , LHW-9 B , , LHW-9 C , , /4 LHW-9 A , , LHW-9 B , , LHW-9 C , , /6 LHW-1 A , , LHW-1 B , , LHW-1 C , , /4 LHW-1 A , , LHW-1 B , , LHW-1 C , , Magyarázat PWW = Fűtőközeg hőmérséklete Típus = Fűtőregiszter típusa Q = Fűtőteljesítmény Q TG = Transzmissziós hőigény fűtőteljesítmény lefedése t Zul = Befúvott-levegő hőmérséklete H max = Maximális kifúvási magasság (18 C-os helyiséghőmérsékletnél) m W = Víz-térfogatáram p W = Vízoldali nyomásveszteség Vonatkozás Helyiséglevegő-hőm. 18 C, Távozólevegő-hőm. 2 C / 4 %-os relatív páratartalom Táblázat B6: RoofVent LHW fűtőteljesítményei Tudnivaló Transzmissziós hőigény fűtőteljesítmény lefedése (Q TG ) figyelembe veszi a szellőztetési hőigényt (Q L ) és az energia-visszanyerés teljesítményét (Q ERG ) a mindenkori levegőkondíciók mellett. Kiszámítása a következő módon történik: Q TG = Q + Q ERG - Q L 18

19 RoofVent LHW Műszaki adatok 3.6 Minimális és maximális távolságok B X/2 X Y Készüléktípus Készüléktávolság X min. m LHW-6 11, LHW-9 13, LHW-1 14, A RoofVent készülékek elhelyezésénél ügyelnie kell arra, hogy egy készülék se szívhassa be a másik készülék kifúvott levegőjét. A távozólevegő-rács jól megközelíthető legyen. max. m 22, 28, 3, Szerviz és karbantartási célból a fűtőregiszter Kifúvási magasság Y 1) min. 1) m 4, 5, 5, hátulsó (csatlakozással ellentétes) oldalán kb. max. 2) m 9, 25, 1,5 m szabad teret kell biztosítania. 1) A befúvórács opcióval a minimális magasság 1 m-rel csökkenthető (lásd Opciók fejezetet). 2) A maximális magasság a keretfeltételek szerint (lásd a B6-os táblázatban). A befúvott légáram akadálytalanul terjeszkedhessen a légtérben (vegye figyelembe a gerendázatot és a világítást). Táblázat B7: Minimális és maximális távolságok 19

20 RoofVent LHW Műszaki adatok 3.7 Méret és tömegadatok Tetőn kívüli egység LW Szűrőház rövid F / közepes F25 / hosszú F5 Fûtõelem H Air-Injector (örvénykamra) D Kábelátvezetés villamos csatlakozáshoz Szervizajtó Visszatérő Előremenő Kép B4: RoofVent LHW méretei (méretek mm-ben) 2

21 RoofVent LHW Műszaki adatok Készüléktípus LHW-6 LHW-9 LHW-1 Tetőn kívüli egység méretei Mennyezeti egység méretei A mm B mm C mm D mm E mm Szűrőházas kivitel F F25 F5 F F25 F5 F F25 F5 G mm S mm H mm F mm J mm K mm M mm N mm O mm P mm Q mm R mm V mm Fűtőregiszter Típus A B C A B C A B C adatai Víztartalom l 3,1 3,1 6,2 4,7 4,7 9,4 4,7 4,7 9,4 L " Rp 1 ¼ (belső) Rp 1 ½ (belső) Rp 1 ½ (belső) Tömeg Tetőn kívüli egység kg Mennyezeti egység (F-val) kg Szűrőház F kg Fûtõelem kg Air-Injector (örvénykamra) kg Összesen (F-val) kg Szűrőház F25 1) kg Szűrőház F5 1) kg ) Az F-hoz viszonyított többlettömegek B Táblázat B8: RoofVent LHW méret- és tömegadatai 21

22 Légteljesítmény járulékos nyomásveszteségnél Járulékos nyomásveszteség Pa-ban Távozó levegő Befúvott levegő Példa: 84 Pa járulékos nyomásveszteség 51 m³/h térfogatáramot eredményez. LHW Térfogatáram m³/h-ban Diagram B1: RoofVent LHW-6 térfogatárama járulékos nyomásveszteségnél Járulékos nyomásveszteség Pa-ban Távozó levegő Befúvott levegő LHW Térfogatáram m³/h-ban Diagram B2: RoofVent LHW-9 térfogatárama járulékos nyomásveszteségnél RoofVent LHW Műszaki adatok

23 23 Járulékos nyomásveszteség Pa-ban Távozó levegő Befúvott levegő LHW Térfogatáram m³/h-ban Diagram B3: RoofVent LHW-1 térfogatárama járulékos nyomásveszteségnél RoofVent LHW B Műszaki adatok

24 RoofVent LHW Alkalmazási példák 4 Alkalmazási példák Kiindulási adatok szükséges frisslevegő-teljesítmény, vagy légcsereszám csarnokméretek (hossz, szélesség, magasság) szabvány szerinti külső hőmérséklet kívánt helyiséghőmérséklet (a tartózkodási zónában) távozólevegő hőmérséklet 1) transzmissziós hőigény belső hőfejlődés (gépek, világítás, stb.) fűtőközeg Példa Frisslevegő-teljesítmény m³/h Csarnok méretei (h x sz x m)...52 x 45 x 9 m Szabvány szerinti külső hőmérséklet C Kívánt helyiséghőmérséklet C Távozólevegő kondíciók... 2 C / 4% Transzmissziós hőigény kw Belső hőfejlődés kw Fűtőközeg... PWW 8/6 C 1) A távozólevegő hőmérséklete magasabb a helyiséghőmérsékletnél. Ez a magas csarnokok elkerülhetetlen hőmérsékletrétegződése miatt van, amit az Air-Injector a minimálisra csökkent. Ezért magassági méterenként,2 K hőmérséklet-gradienssel kell számolni. Szükséges készülékszám n erf Készülékenkénti légteljesítmény alapján (lásd B4-es táblázat) válasszon ki átmenetileg egy készülékméretet. (A további számítások eredményétől függően a kiválasztást adott esetben egy másik készülékméretre ismételje meg.) n erf = V erf / V G Helyiséghőmérséklet: 18 C Hőmérséklet-gradiens: 9,2 K Távozólevegő hőmérséklet: 2 C Gyorskiválasztás: készülékméret LHW-9 nerf = 3. / 8. nerf = 3,75 Kiválasztásra kerül 4 db LHW-9, V erf V G = szükséges frisslevegõ mennyiség (m 3 /h) = a választott készülékméret légteljesítménye (m³/h) Tényleges frisslevegő teljesítmény V (m³/h) V = n V G V = 4 8. V = 32. m³/h n = választott darabszám Effektív transzmisszós hőszükséglet Q Teff (kw) Q Teff = Q T Q M Q Teff = Q Teff = 184 kw Q T Q M = transzmissziós hõveszteség (kw) = géphő (kw) A belső hőterhelés (a gépek és a világítás csatlakozó teljesítményei) beszámításához a következő kritériumokat kell figyelembe venni: üzemidő, egyidejűség, hőáramlás általi direkt, és a sugárzás általi indirekt hőátadás, stb.. Transzmisszós hőszükséglet lefedéséhez szükséges teljesítmény készülékenként Q TG (kw) QTG = 184 / 4 QTG = 46 kw Q TG = Q Teff / n Regisztertípus kiválasztása A készülékenkénti, transzmisszós hőszükséglet lefedéséhez szükséges teljesítménnyel a B6-os táblázatból a szükséges regisztertípus kiválasztható. Kiválasztásra került a B-típusú regiszter 55 kw fűtőteljesítménnyel PWW 8/6 C-nál és -5 C külső hőmérsékletnél. 24

25 RoofVent LHW Alkalmazási példák Keretfeltételek ellenőrzése Maximális befúvási magasság Ha a valós befúvási magasság (= a padozat és a készülék alsó síkja közötti távolság) nagyobb, mint a maximális befúvási magasság H max (lásd a B6-os táblázatot), akkor egy másik regisztertípust, vagy másik készülékméretet kell választani. Maximális szellőztetett csarnokfelület Ki kell számítani az egy készülékre eső szellőztetett csarnokfelületet a kiválasztott szükséges készülékszám alapján. Ha ez meghaladja a maximális értéket,- B4 táblázat-, akkor a készülékszámot meg kell növelni. A minimális és maximális távolságok betartása A B7 táblázat alapján le kell ellenőrizni a készülék-elhelyezési távolságok megfelelőségét a csarnokméretekhez igazodóan. Valós befúvási magasság = 7,2 m Max. kifúvási magasság Hmax = 12,5 m rendben van Egy készülékre eső csarnokfelület = 52 45/4 = 585 m² Max. szellőztetett csarnokfelület = 784 m² rendben van A minimális és maximális készüléktávolságok szimmetrikus készülékelhelyezéssel betarthatóak rendben van B Készülékszám meghatározása Nagyobb készülékszámmal emelkedik az üzem flexibilitása, de ezzel együtt a költségek is emelkednek. Az optimális megoldáshoz a költséget és a szellőztetés minőségét kell egymással szembeállítani. Kiválasztásra kerül 4 db LHW-9 B-típusú fűtőregiszterrel. Ezzel biztosított egy kedvező áru és energiatakarékos üzem. 25

26 RoofVent LHW Opciók 5 Opciók A RoofVent LHW készülékek az opcionális lehetőségek egész sorával illeszthetőek a mindenkori projekt követelményeihez. A kézikönyv K -fejezete tartalmazza az opciós komponensek részletes leírását. Opciók ColdClimate-kivitel Robbanásvédett kivitel Olajálló kivitel Higiéniai kivitel Változtatható légteljesítményű ventilátorok Nagynyomású befúvó-ventilátor Nagynyomású elszívó-ventilátor Hidraulikus szerelvénycsoport - váltókapcsolás Motoros keverőszelep Külsőlevegő-zajcsökkentő Távozólevegő zajcsökkentő Befúvott-levegő zajcsökkentő Elszívottlevegő zajcsökkentő Akusztikus harang Állítómű rugóvisszatérítéssel Befúvódoboz Cseppleválasztó Befecskendezős kapcsoláshoz alkalmas kivitel Alkalmazás A RoofVent LHW alkalmazása a -3 C alatti külső hőmérsékletű területeken A RoofVent LHW ialkalmazása a robbanásveszélyes területeken (Zone 1 és Zone 2) A RoofVent LHW alkalmazása az olajjal erősen szennyezett légterű területeken A RoofVent LHW alkalmazása a magas higiéniai követelményeket támasztó területeken (VDI 622) Változtatható térfogatáramú üzemeltetéshez (befúvás és elszívás) A járulékos külső nyomásveszteségek leküzdéséhez (pl.: légcsatornák) A járulékos külső nyomásveszteségek leküzdéséhez (pl.: légcsatornák)) Az egyszerű hidraulikus szereléshez A fűtőregiszter folyamatos szabályozásához (csatlakoztatáskész) A zajkibocsátás csökkentésére az időjárásvédő rácsnál A zajkibocsátás csökkentésére a távozólevegő-rácsnál A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben (Air-Injector) Mint kiegészítő fagyvédelem (áramszünet esetén zárja a külsőlevegő-zsalut és az ERG- zsalut) Alacsonyabb helyiségeknél az Air-Injector (örvénykamra) helyett A lemezes hőcserélő kondenzátumának tetőre történő elvezetésére A RoofVent LHW hidraulikus befecskendezős kapcsolásához (szivattyúvezérléssel) Táblázat B9: RoofVent LHW opcionális lehetőségei 26

27 RoofVent LHW Vezérlés és szabályozás 6 Vezérlés és szabályozás A RoofVent LHW vezérlésének és szabályozásának két alapvető lehetősége: B Rendszer Hoval DigiNet Idegen szabályozás Leírás Ideális esetben a RoofVent LHW vezérlése Hoval DigiNet-tel történik. Ez a kifejezetten a Hoval csarnokklíma-rendszerekhez kifejlesztett szabályozási módszer számos előnyt kínál: A DigiNet a szellőzőberendezéseket egyedileg szabályozza a helyi feltételeknek megfelelően. A DigiNet maximális rugalmasságot engedélyez az üzemeltetéshez, a szabályozási zónák, készülékkombinációk, üzemmódok és üzemidők vonatkozásában. A DigiNet vezérli a légelosztást és biztosítja a legmagasabb szellőztetési hatékonyságot. A DigiNet szabályozza az energiavisszanyerés teljesítményét a lemezes hőcserélőben. A csatlakoztatáskész készülékek a beépített MSR-komponensekkel egyszerűen tervezhetőek és szerelhetők. A DigiNet üzembe helyezése a Plug&Play komponenseknek és az előre felcímzett szabályozómoduloknak köszönhetően egyszerű és gyors. A Hoval DigiNet részletes leírását ezen kézikönyv Vezérlés és szabályozás fejezetében találja. A RoofVent LHW idegen rendszerrel is vezérelhető, de annak feltétlenül figyelembe kell vennie a decentralizált berendezések sajátosságait. Idegen vezérléshez a RoofVent LHW készülékeket Unit bekötődoboz helyett csak egyszerű bekötődobozzal szállítjuk. Bővebb információ a RoofVent LHW bekötődobozos készülék - leírásánál. Táblázat B1: RoofVent LHW vezérlése és szabályozása 27

28 RoofVent LHW Szállítás és szerelés 7 Szállítás és szerelés 7.2 Hidraulikai szerelés 7.1 Szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A szállítási- és szerelési munkálatokat csak szakemberek végezhetik! A RoofVent LHW készülékeket két egységben (tetőn kívüli egység, tető alatti egység) külön raklapokon szállítjuk. Az összetartozó egységeket az azonos készülékszámok jelzik. Tudnivaló Az opcionálisan rendelt elemektől függően a szállítás több egységben is történhet. A tető alatti egység helyszínen történő összeszereléséhez emelőtargonca vagy daru szükséges. A szerelés előkészítéséhez fontosak az alábbiak: Mindkét egység szerelése a tetőn kívülről történik, ehhez daru vagy helikopter szükséges. A beemeléshez két db kb. 6 m-es heveder szükséges. Győződjön meg arról, hogy a tetőkonzol az Tervezési útmutatóban megadott adatoknak megfelel-e. Ügyeljen a készülék pozicionálására (fűtőregiszter csatlakozások helyzete). A készülékeket a tetőkonzolhoz az önsúlyuk rögzítik. A felfekvési felületeket szilikonnal, vagy PU-habbal le kell tömíteni. Távozólevegő zajcsillapító alkalmazása esetén a készüléket rögzítse le a tetőkonzolhoz. A csatolt szerelési útmutató előírásait tartsa be. Vigyázat! Sérülésveszély szakszerűtlen kezelés miatt. A hidraulikai szerelési munkálatokat csak szakemberek végezhetik! A Hoval DigiNet szabályozási rendszer a készülékek egy elosztóhálózatról történő egyenkénti hidraulikus kapcsolására épít, ezért minden készülék elé egy keverőszelep beépítése szükséges. Az alapkiviteli kapcsolás a váltókapcsolás. A hőtermelővel és a fűtési csővezeték-hálózattal szemben támasztott követelmények A hidraulikus rendszer egyezzen meg a szabályozástechnikai zónafelosztással A szabályozási zónán belüli készülékek azonos hidraulikai kialakításúak legyenek, hogy biztosított legyen az egyforma szabályozás A fűtőközeg (max. 12 C) 15 C alatti külső hőmérséklettől megfelelő mennyiségben és hőmérséklettel álljon rendelkezésre a keverőszelepnél Szükséges az előremenő hőmérséklet időjáráskövető szabályozása. A Hoval DigiNet szabályozási rendszer hetente egyszer egy percre fűtési igényre kapcsol a fűtési keringtető szivattyú hosszabb állása miatti megszorulás elkerülése érdekében. A felhasználói körrel szemben támasztott követelmények: A háromjáratú keverőszelep lineáris jelleggörbével rendelkezzen és kiváló minőségű legyen A szelepautoritás legyen,5 A szelepműködés legyen rövididejű (1s) Folyamatos működésű (DC 1V) szelep szükséges Szükségüzem esetére a szelep kényszervezérelt kialakítású legyen (AC 24V) A szelep távolsága a készüléktől maximum 2 m lehet. Vigyázat! Sérülésveszély a leeső tárgyak miatt. A fűtőregiszter nem terhelhető az előremenő vagy a visszatérő csőrendszer és szerelvényei által! Figyelem! A hidraulikus szerelvénycsoport, illetve a motoros keverőszelep opciókkal a hidraulikai szerelést leegyszerűsíti és meggyorsítja! 28 Kép B5: RoofVent készülékek szerelése a tetőről történik

29 RoofVent LHW Szállítás és szerelés B < 2 m Unit-kapcsolódoboz novanet rendszerbusz Betáp Csatlakozódoboz Motoros keverőszelep Gyűjtött hibajel Külső hőmérséklet érzékelő Helyiséghőmérséklet érzékelő Fűtési zavarjel-bemenet Fűtési keringtető szivattyú DigiMaster Zóna-kapcsolószekrény Fűtési igényjelzés Fűtési-kapcsolószekrény Kép B6: Hidraulikus váltókapcsolás elvi rajza 29

30 RoofVent LHW Szállítás és szerelés 7.3 Villamos szerelések Figyelem! Áramütés veszélye. Az elektromos szereléseket csak szakképzett elekt romos szakember végezheti! Tartsa be a vonatkozó előírásokat (pl.: EN 624-1) Hosszú kábelfektetés esetén le kell ellenőrizni a vezetékkeresztmetszetek megfelelőségét Az elektromos szerelést a kapcsolási terv alapján kell elvégezni (B7-es kép: kábelvezetés a készülékben) A Busz-kábelt a hálózati kábeltől elkülönítve kell vezetni Az Air-Injectortól a szűrődobozig, és a szűrődoboztól a tetőn kívüli egységig a dugaszos összeköttetést létre kell hozni A keverőszelepet be kell kötni a bekötődobozba (a Hoval motoros keverőszelep dugasszal csatlakoztatható) Befecskendezős kapcsolásnál: a szivattyút le kell kábelezni a Unit bekötődobozba Gondoskodni kell a zóna kapcsolószekrény hálózati túláramvédelmének vevőoldali kiépítéséről (zárlati szilárdság 1 ka) Unit-kapcsolódoboz revíziókapcsolóval Kábelátvezetés az elektromos csatlakoztatáshoz Betáp Busz-vezeték Bekötődoboz 3 Kép B7: Kábelelvezetés a készülékben

31 RoofVent LHW Szállítás és szerelés Unit-kapcsolódoboz Zóna-kapcsolószekrény 3-fázisú Változat: Megnevezés Feszültség Vezeték Opció Megjegyzés Betáp 3 x 4 V LHW-6: 5 x 4 mm² LHW-9: 5 x 6 mm² LHW-1: 5 x 1 mm² novanet rendszerbusz buszvezeték sajátosságai 2 x,16 mm² (lásd L-fejezet 2.4-es pont) Fűtési szivattyú 3 x 4 V befecskendezéses 4 x 2,5 mm² kapcsoláshoz Betáp 3 x 4 V 5 x mm² az opciók alapján novanet rendszerbusz buszvezeték sajátosságai 2 x,16 mm² (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Fűtési igényjelzés feszmentes max. 2 A 3 x 1,5 mm² max. 23 V zónánként Fűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Gyűjtött hibajel feszmentes max. 6 A 3 x 1,5 mm² max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként RoofVent LHW áramfelhasználása 3 x 4 V LHW-6: 5 x 4 mm² RoofVent LHW gépenként LHW-9: 5 x 6 mm² LHW-1: 5 x 1 mm² Fűtési keringtető szivattyú 3 x 4 V 4 x 2,5 mm² szivattyúnként Páratartalom érzékelő 24 V 4 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 4 x 1,5 mm² max. 17 m Betáp 1 x 23 V 3 x mm² az opciók alapján novanet rendszerbusz buszvezeték sajátosságai 2 x,16 mm² (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Zóna-kapcsolószekrény 1-fázisú Fűtési igényjelzés feszmentes max. 23 V 3 x 1,5 mm² max. 2 A zónánként Fűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Gyűjtött hibajel feszmentes max. 6 A 3 x 1,5 mm² max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként Fűtési keringtető szivattyú 1 x 23 V 3 x 1,5 mm² szivattyúnként Páratartalom érzékelő 24 V 4 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 4 x 1,5 mm² max. 17 m B Táblázat B11: Vezetéklista 31

32 RoofVent LHW Kiírási szöveg 8 Kiírási szöveg A RoofVent LHW szellőztető készülék a következőkből áll: tetőkészülék energia-visszanyeréssel szűrődoboz fűtőelem Air-Injector (örvénykamra) vezérlés és szabályozás Az összes komponens dugaszoláskészen lekábelezve 8.1 Tetőn kívüli egység energia-visszanyeréssel LW A burkolat önhordó, alucink lemezből készült, időjárásálló, belülről szigetelt (B1-es tűzvédelmi osztályú), időjárásvédő ráccsal a külsőlevegő-szűrő és a Unit kapcsolódoboz egyszerű megközelíthetőségéhez, gyorszárakkal szerelt revíziófedéllel a távozólevegő-szűrő egyszerű megközelíthetőségéhez, külső revíziókapcsolóval az erősáramú rész leválasztásához. A tetőn kívüli egység tartalmazza: külsőlevegő-szűrőt (G4-es osztályú zsákszűrő), nyomáskülönbség-határolóval és szűrőfelügyelettel, ellentétes járású külsőlevegő- és recirkulációs zsaluzatokat állítóművel, alumínium lemezes hőcserélőt bypasszal, kondenzátum felfogóval és szifonnal a tetőre történő elvezetéshez; beépített ERG- és bypass-zsalukkal, állítóművel az energia-visszanyerés szabályozásához. karbantartást nem igénylő, közvetlenül hajtott befúvó ventilátor karbantartást nem igénylő, közvetlenül hajtott elszívó ventilátor Unit-kapcsolódoboz DigiUnit szabályozóval a Hoval DigiNet szabályozási rendszer részeként. DigiUnit szabályozó DU5 A szellőzőberendezés komponenseivel (ventilátorok, állítómotorok, hőmérséklet érzékelők, fagyvédelmi termosztát, szűrőfelügyelet) komplett lekábelezett szabályozó modul: vezérli a készüléket a légterítéssel együtt a szabályozási zóna utasításai alapján kaszkádszabályozással szabályozza a befúvott-levegő hőmérsékletét Erősáramú rész Csatlakozókapcsok a betáphoz Reviziókapcsoló (kívülről kezelhető) Motorvédelem minden ventilátorhoz Biztosítékok Transzformátor a DigiUnit-hoz, a keverőszelephez és az állítómotorokhoz Relé a szükségüzemhez Csatlakozó kapcsok állítómotorokhoz és érzékelőkhöz Kapcsolódoboz-fűtés Típus LW- /DN5 Névleges légteljesítmény befúvás/elszívás... m³/h Hővisszanyerési mutató... % Teljesítményfelvétel motoronként... kw Tápfeszültség AC 3 x 4 V Frekvencia 5 Hz 8.2 Szűrődoboz F / F25 / F5 Ház alucink lemezből, távozólevegő ráccsal és revizió fedéllel a fűtőregiszter egyszerű megközelíthetőségéhez. A szűrődoboz tartalmazza: távozólevegő-szűrőt (G4-es zsákszűrő) nyomáskülönbség-kapcsolóval a szűrőfelügyelethez távozólevegő hőmérséklet érzékelőt zajcsökkentőt, mint befúvott-levegő diffúzort. Típus F- 8.3 Fűtőelem H.A / H.B / H.C Ház alucink lemezből, alumínium lamellás rézcsövekkel szerelt PWW fűtőregiszterrel, és a fagyvédelmi termosztáttal. Típus H- Fűtőteljesítmény... kw Fűtőközeg PWW... /... C Belépő hőmérsékletnél... /... C 8.4 Air-Injector D (örvénykamrás befúvó) Ház alucink lemezből az alábbiakkal: örvénykamrás légfúvó koncentrikus fúvókával, állítható terelőlapátokkal és beépített zajcsökkentő-haranggal állítómotorral a levegőelosztás automatikus állításához befúvott-levegő hőmérséklet érzékelővel elektromos kötöződobozzal (ez tartalmazza a fűtési keverőszelep csatlakozókapcsait is). Típus D-9 Szellőztetett csarnokfelület... m 2 32

33 RoofVent LHW Kiírási szöveg 8.5 Opciók ColdClimate (hidegklímás) kivitel Hidegálló alapanyagok Üzemszünetfűtéses ventilátorok Rugóvisszatérítéses állítóművek kiegészítő fűtéssel X-típusú fűtőregiszter vízoldali fagyfelügyelettel Lemezes hőcserélő nyomáskülönbség-kapcsolóval Olajálló kivitel Olajálló alapanyagok Távozólevegő-szűrő F5-ös osztályú Kondenzátum elvezetés a szűrődoboz felfogóedényébe a lemezes hőcserélőről F25-ös szűrődoboz olajzáró kivitelben, beépített olaj/ kondenzátum felfogó edénnyel és elvezetéssel Higiénikus kivitel Külsőlevegő-szűrő, F7-es osztályú Távozólevegő-szűrő, F5-ös osztályú Változtatható légteljesítményű ventilátorok VAR Karbantartást nem igénylő, közvetlenül meghajtott, frekvenciaváltós befúvó ventilátor Karbantartást nem igénylő, közvetlenül meghajtott, frekvenciaváltós elszívó ventilátor Nagynyomású ventilátor befúváshoz HZ Karbantartást nem igénylő nagynyomású ventilátor Nagynyomású ventilátor elszíváshoz HF Karbantartást nem igénylő nagynyomású ventilátor Hidraulikus szerelvénycsoport váltókapcsoláshoz HG Előregyártott szerelvénycsoport hidraulikus váltókapcsoláshoz az alábbi szerelvényekkel: motoros keverőszelep, szabályozószelep, golyóscsap, automatikus légtelenítő és csavarkötések a készülékbe és az elosztóhálózatba történő beépítéshez. A keverőszelep dugaszos csatlakoztatásra szerelve, beállítva a mindenkori fűtőregiszterhez és a Hoval DigiNet szabályozó rendszerhez Motoros keverőszelep..hv Motoros üzemű, folyamatos szabályozású szelep, csatlakoztatása a bekötődobozba, beállítva a mindenkori fűtőregiszterhez Távozólevegő-zajcsökkentő FSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a távozólevegő-rácsra, az itt keletkező zajkibocsájtás csökkentésére Csillapítás mértéke db Befúvottlevegő-zajcsökkentő ZSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a szűrődoboz és a fűtőelem közé, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Elszívottlevegő-zajcsökkentő ABSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, az elszívórács részegységeként, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Akusztikus harang AHD Nagy térfogatú zajcsökkentő harang, zajcsökkentő anyaggal bélelt ernyővel Csillapítás mértéke 4 db Állítómű rugóvisszatérítéssel SMF Folyamatos hajtómű, áramkimaradás esetére biztonsági funkcióval, a külsőlevegő- és az ERG-zsaluzatra felszerelve Befúvódoboz AK Alucink-lemezből, 4 db állítható befúvó-zsaluzattal (Air- Injector helyett) Cseppleválasztó TA Alumínium lamellákból álló, a lemezes hőcserélő belépési oldalán lévő távozólevegőáramba szerelve, a kondenzátum tetőre történő elvezetésére Kialakítás a befecskendező-kapcsoláshoz ES A fűtési szivattyú vezérlése és erősáramú egysége beépítve a Unit-kapcsolódobozba B Külsőlevegő-zajcsökkentő ASD Alucink-lemez ház zajcsökkentő anyaggal bélelve, felszerelése az időjárásvédő ajtóra, az itt keletkező zajkibocsájtás csökkentésére Csillapítás mértéke db 33

34 RoofVent LHW Kiírási szöveg 8.6 Vezérlés és szabályozás Digitális szabályozás decentralizált csarnokklíma-rendszerek optimális működtetéséhez: rendszerfelépítés az OSI-modell szerint egyedi szabályozó modulok helyszíni összeköttetése novanet rendszerbusz-szal egyenjogú keresztkommunikáció (peer-to-peer/multiper) a novanet protokoll-on ketesztül gyors reakcióidők az eseményorientált adatátvitel következtében gyártóműben előcímezett szabályozómodulok, beépített villámvédelem és elemes-tárolású RAM-építőkövekkel helyszíni tervezés nem szükséges DigiNet kezelőkészülékek DigiMaster DM5 Előprogramozott Plug és Play kezelőkészülék grafikus érintőpaneles színes kezelőfelülettel, beépítve a zóna-kapcsolószekrény ajtajába: A DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztáskezelés, vezérlőparaméterek) DigiCom DC5 A Hoval DigiNet PC-vel történő kezeléséhez, kezelőszoftverrel, novanet-routerrel és összekötő kábelekkel: a DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztás-kezelés és továbbítás, vezérlőparaméterek) Trend-funkció, adattárolás és könyvelés differenciált jelszóvédelem DigiNet zónaszekrény A zóna-kapcsolószekrény (lakkozott acéllemez RAL 735) az alábbiakat tartalmazza: 1 külsőhőmérséklet érzékelő 1 transzformátor 23 / 24 V 2 védőkapcsoló a transzformátorhoz (1-pólusú) 1 relé 1 hálózati leválasztó (2-pólusú, kívülről) be-, és kimeneti sorkapcsok (felül) 1 elektromos kapcsolási rajz szabályozott zónánként 1 DigiZóna-vezérlés, 1 relé és 1 helyiséghőmérséklet érzékelő (mellékelve). DigiZóna-vezérlés DZ5 Zónánkénti szabályozó készülék a zóna-kapcsolószekrénybe beépítve: Feldolgozza a helyiség- és a külsőhőmérséklet bemeneteket, a fűtési zavart és az egyedi funkciókat (opció) Az időprogramnak megfelelően kapcsolja az üzemmódokat Fűtési igényjelzés és gyűjtött hibajel kimeneteket kezeli Opciók Gyűjtött zavarjel kijelző lámpa Hálózati aljzat Fűtési keringtető szivattyú vezérlése 2-pólusú védőkapcsoló Beépített DigiUnit-szabályozós készülékek áramellátása DigiUnit-szabályozó nélküli készülékek integrációja Helyiséghőmérséklet középértékképzés DigiPlus-vezérlés Páratartalom érzékelő CO 2 -érzékelő Talapzat DigiEasy DE5 Egy szabályozási zóna kiegészítő kezelőkészüléke a zónaszekrény ajtajába, vagy a falra felszerelve: az aktuális beállított helyiséghőmérséklet kijelzése a beállított helyiséghőmérséklet korrigálása ± 5 C-kal riasztások kijelzése és nyugtázása üzemmódok átkapcsolása Opciók Ablak a DigiMaster részére IP 65-ös keret novanet csatlakozódoboz 4 egyedi funkció, kapcsolóval 8 egyedi funkció, 2 kapcsolóval Egyedi funkciók sorkapocs-csatlakozókon DigiEasy beépítése 34

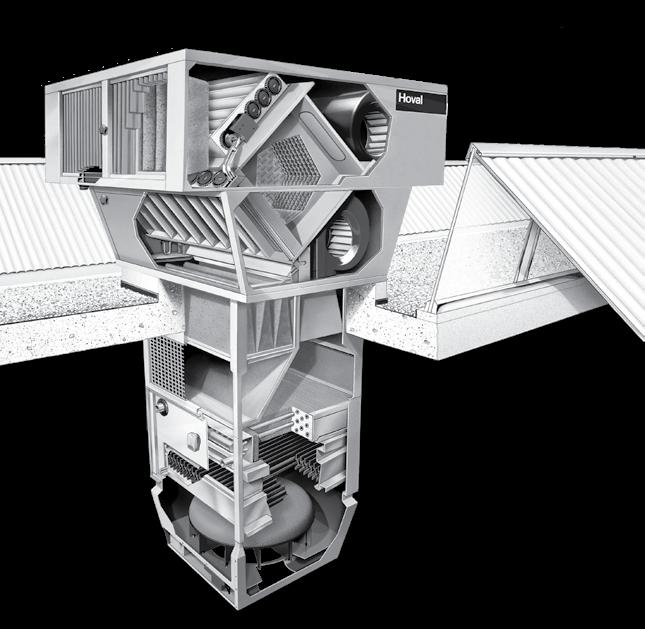

35 RoofVent LKW Tartalom RoofVent LKW Szellőztető készülék energia-visszanyeréssel magas csarnokok fűtéséhez és hűtéséhez C 1 Alkalmazás 36 2 Felépítés és működés 36 3 Műszaki adatok 43 4 Alkalmazási példák 52 5 Opciók 54 6 Szabályozás és vezérlés 55 7 Szállítás és szerelés 56 8 Kiírási szöveg 6 35

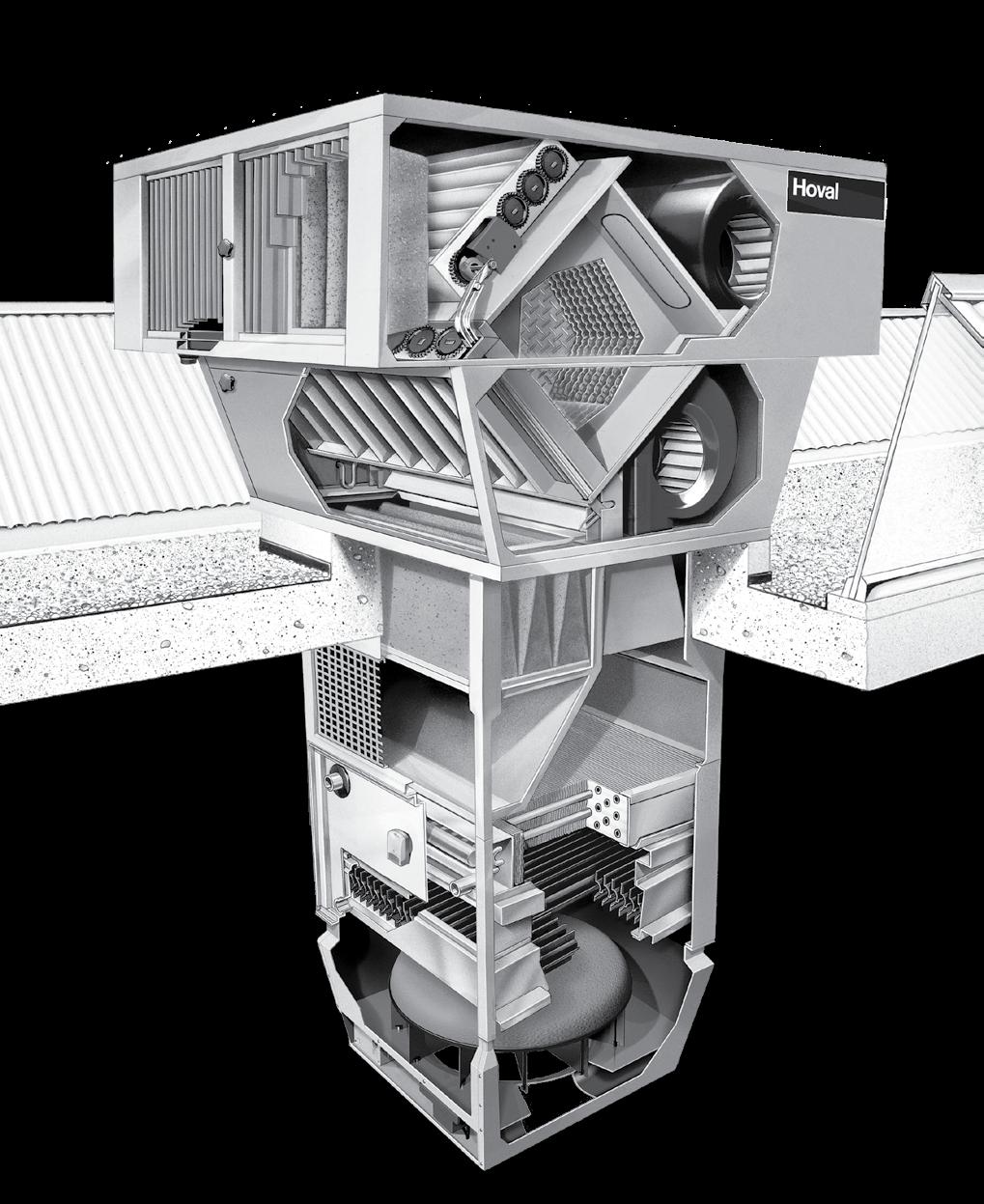

36 RoofVent LKW Alkalmazás 1 Alkalmazás 2 Felépítés és működés 1,1 Rendeltetészerű alkalmazás A RoofVent LKW készülékek magas csar no kok energiavisszanyeréses fûtését, hűtését, frisslevegő betáplálását és az elhasznált levegő elvezetését valósítják meg. A rendeltetésszerû alkalmazáshoz a gyártó által elõírt sze - re lési, üzembehelyezési és üzemeltetési elõírások be tar tása is hozzátartozik, úgymint az esetleges veszélyek fi gyelembe vétele. A felsoroltakban nem szereplõ felhasználási módok nem rendeltetésszerûek. Az ebbõl adódó károkért a gyártó nem vállal felelõsséget. 1.2 Felhasználói csoport A Hoval RoofVent LKW készülékek sze re lését, ke ze lését és karbantartását csak megfelelően képzett szak emberek vé gez hetik, akik a felmerülõ ve szé lyek is me retében vannak. Az útmutató épületgépész tervezők, ki vi telező szakemberek és végfelhasználók számára nyújt segít sé get. 1.3 Veszélyek A RoofVent LKW készülékek a technika mai állásának megfelelőek és üzembiztosak. Minden elõvigyázatosság ellenére is fennállhatnak elõre nem látható veszélyek, amelyek nem mindig nyilvánvalóak, mint pl.: a villamos berendezésekkel folytatott munka során a RoofVent készüléken végzett munkánál az esetlegesen leeső tárgyak miatt (mint pl.szerszámok) veszélyek a tetőn végzett munkák által villámcsapás okozta alkatrész-károsodások meghibásodott alkatrészek miatti üzemzavar során a fûtõközeg ellátásnál fellépő veszélyek forró vízzel végzett munkálatok során készülék beázása a revíziófedél helytelen lezárásából adódóan. A RoofVent LKW nagy helyiségek (gyártócsarnokok, bevásárló-csarnokok, sportcsarnokok, vásárcsarnokok stb.) szellőztetését, valamint energia-visszanyeréses fűtését és hűtését látja el az alábbi funkciókkal: fűtés (központi fűtési melegvízellátásra csatlakoztatva) hűtés (központi hűtési hálózatra csatlakoztatva) külsőlevegő bevezetés elhasznált levegő eltávolítás recirkulációs üzem energia-visszanyerés Air-Injectoros levegőelosztás levegőszűrés Egy komplett szellőztetőrendszer több, önálló üzemre képes RoofVent LKW készülékből áll, melyek légcsatornák nélkül üzemelnek. A készülékek decentralizáltan a csarnok mennyezetébe kerülnek beépítésre, karbantartásuk a tetőről történik. A RoofVent LKW készülékek óriási előnye a nagy teljesítmény és a tökéletes légelosztás, így más rendszerekkel összehasonlítva lényegesen kevesebb készülék elegendő a támasztott követelmények kielégítéséhez. Három készülékméret, különféle teljesítményű hőcserélő regiszterek és tartozékok széles tárháza biztosítja minden csarnok részére a méretre szabott megoldást. 2.1 Készülék felépítése A RoofVent LKW az alábbi részegységekből áll: Tetőkészülék energia-visszanyeréssel: belülről szigetelt (B1 osztály), önhordó ház alucink-lemezből Szűrődoboz: a helyi beépítési igényekhez igazodóan három méretben szállítjuk Fűtő-hűtőelem: a regisztercsatlakozás minden oldalról lehetséges (az alapkivitelnél a távozólevegő-rács alatt) Air-Injector (örvénykamrás légbefúvó): szabadalmaztatott, automatikus állítású befúvóegység, egy nagy csarnokfelület huzatmentes légelosztásához A készülék szállítása két egységben történik: a tetőn kívüli és a tető alatti egységek (C1-es kép). Ezen egységek oldható csavarkötéssel kapcsolódnak egymáshoz és külön leszerelhetők. 36

37 RoofVent LKW Felépítés és működés 2.2 Légelosztás örvénykamrával (Air-Injector) A szabadalmaztatott légelosztó - ún. örvénykamra - a ké szü - lék meghatározó eleme. A levegő befúvási szö ge az állítható terelőlapátokkal változtatható. Ez függ a tel je sítménytől, a be fú vási ma gas ság tól, valamint a friss- és he lyi ség le ve gő kö zöt ti hő mér sék let kü lönb ségtől. A levegő tehát me rő legesen le fe lé, egy bizonyos kúpszögben, vagy víz szintesen a mennyezet alatt kerül befúvásra. Ezáltal biztosított, hogy: minden RoofVent LKW-készülék nagy csar nok fe lü letet szellőztessen, fűt sön és hűtsön, a tartózkodási zónában huzathatás ne léphessen fel, a helyiségben ne legyen hőmérsékletrétegződés, ez zel ener giát takarítunk meg. C Tetőn kívüli egység: tetőkészülék energia-visszanyeréssel Tető alatti egység: a szűrődoboz b fűtő-/hűtőelem c Air-Injector (örvénykamra) a b c Kép C1: RoofVent LKW felépítése 37

38 RoofVent LKW Felépítés és működés 38

39 RoofVent LKW Felépítés és működés Air-Injector (örvénykamrás légbefúvó) állítómotor: a befúvott-levegő terítési szögének fokozatmentes állítása a függőlegestől (= 2%) a vízszintesig (=1%) Kondenzátum csatlakozás Fagyvédelmi termosztát: Távozólevegő-rács Távozólevegő-szűrő: zsákszűrő nyomáskülönbség-kapcsolóval a szűrőfelügyelethez ERG-zsalu (energia-visszanyerés), és bypass-zsalu: ellentétesen működő zsaluzatok az energia-visszanyerés szabályozásához, állítómotorral Reviziófedél: a távozólevegő-szűrő egyszerű megközelítéséhez Időjárásvédő rács: a külsőlevegő-szűrő és a Unit bekötődoboz egyszerű megközelítéséhez Külsőlevegő-szűrő: zsákszűrő nyomáskülönbség-kapcsolóval a szűrőfelügyelethez Külsőlevegő-zsalu és recirkulációs zsalu: ellentétes üzemű zsaluzat a külsőlevegős és recirkulációs üzemmódok átkapcsolásához, állítómotorral Gravitációs zsalu: üzemszünet esetén zárja a bypasst, így megakadályozza a hőveszteséget Távozólevegő-ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor Távozólevegő-rács: lecsavarozásával a távozólevegő-ventilátor hozzáférhető Lemezes hővisszanyerő: bypass-szal a teljesítményszabályozáshoz és kondenzátum elvezetéssel Reviziófedél: lecsavarozásával a befúvó ventilátor hozzáférhető Levegőbefúvó ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor Reviziófedél: lecsavarozásával a fűtőregiszter hozzáférhető Fűtő-/hűtőregiszter: alumínium lamellás rézcsövekkel szerelt PWW/PKW regiszter Cseppleválasztó C Kép C2: RoofVent LKW felépítése 39

40 RoofVent LKW Felépítés és működés Külsőlevegő-belépés az időjárásvédő rácson keresztül Szűrő, nyomáskülönbség-kapcsolóval Külsőlevegő-zsalu, állítóművel Lemezes hőcserélő Levegőbefúvó ventilátor Zajcsökkentő és diffúzor Fűtő-/hűtőregiszter PWW/PKW Fagyvédelmi termosztát Cseppleválasztó Befúvottlevegő-hőmérsékletérzékelő Air-Injector (örvénykamra), állítóművel Távozólevegő-belépés a távozólevegő-rácson keresztül Távozólevegő-hőmérsékletérzékelő Szűrő, nyomáskülönbség-kapcsolóval Recirkulációs zsalu (a külsőlevegő-zsaluval ellentétes járású) ERG-/bypass-zsalu állítóművel Gravitációs zsalu Távozólevegő-ventilátor Zajcsökkentő és diffúzor Távozólevegő-kilépés a távozólevegő-rácson keresztül Kép B3: RoofVent LHW működési vázlata 4

41 RoofVent LKW Felépítés és működés 2.3 Üzemmódok A RoofVent LKW üzemmódjai: KI Befúvás és elszívás Befúvás és elszívás (csökkentett légszállítással) Recirkulációs Recirkulációs éjszakai Elszívás Befúvás Éjszakai hűtés nyáron Szükségüzem A DigiNet szabályozási rendszer szabályozási zónánként automatikusan vezérli az üzemmódokat az időprogramnak megfelelően (szükségüzem kivételével). Ezen felül Ön: a szabályozási zónán belül manuálisan állíthatja az üzemmódokat a RoofVent LKW készülékeket egyenként a KI, a recirkulációs, az elszívás, a befúvás vagy a szükségüzem üzemmódokra kapcsolhatja C Kód 1) Üzemmód Alkalmazás Vázlat OFF Ki A ventilátorok kikapcsolt állapotban vannak. A fagyvédelem aktív marad. Helyiséghőmérséklet-szabályozás nincs. ha nem szükséges a RoofVent LKW működtetése Befúvó-ventilátor... ki Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés/hűtés... ki VE2 VE1 REC Befúvás és elszívás A RoofVent LKW befújja a frisslevegőt a helyiségbe és elszívja az elhasznált levegőt. A hő-/hűtési szükségletek és a hőmérsékletviszonyok függvényében a fűtést/hűtést és az energia-visszanyerést automatikusan szabályozza. A nappali beállított helyiséghőmérséklet aktív. Befúvás és elszívás (csökkentett) Mint a VE2, csak csökkentett légteljesítménnyel A nappali beállított helyiséghőmérséklet aktív. Recirkulációs Be/Ki üzem: hőigény esetén a RoofVent LKW beszívja a helyiség levegőjét, felmelegíti, illetve lehűti, majd ismét befújja a helyiségbe. A nappali beállított helyiséghőmérséklet aktív RECN Recirkulációs éjszakai Mint a REC üzemmód, csak az éjszakai beállított hőmérséklettel. a helyiség használata során a helyiség használata során (csak változtatható légteljesítményű ventilátoroknál) előfűtéshez illetve előhűtéshez éjszaka és hétvégén Befúvó-ventilátor... be Távozólevegő-ventilátor.. be Energia-visszanyerés...,..1% Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés/hűtés...,..1% Befúvó-ventilátor... be *) Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés/hűtés... be *) * ) hő-, vagy hűtési igény esetén 41

42 RoofVent LKW Felépítés és működés Kód 1) Üzemmód Alkalmazás Vázlat EA Távozólevegő A RoofVent LKW elszívja az elhasznált helyiséglevegőt. Helyiséghőmérsékletszabályozás nincs. különleges esetekre Befúvó-ventilátor... ki Távozólevegő-ventilátor.. be Energia-visszanyerés... % Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés/hűtés... ki SA Befúvott-levegő A RoofVent LKW befújja a frisslevegőt a helyiségbe. A hő-/hűtési szükségletek és a hőmérsékletviszonyok függvényében a fűtést/hűtést szabályozza. Az elhasznált helyiséglevegő a nyitott nyílászárókon keresztül távozik a szabadba, vagy más módszerrel elszívásra kerül. A nappali beállított helyiséghőmérséklet aktív. különleges esetekre Befúvó-ventilátor... be Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés/hűtés...,..1% NCS Éjszakai hűtés nyáron Be/Ki üzem: ha az aktuális hőmérsékletek megengedik, befújja a RoofVent LKW a hideg külső levegőt a helyiségbe, és elszívja a meleg helyiséglevegőt. A beállított éjszakai helyiséghőmérséklet aktív. A készülék merőlegesen fújja be a külső levegőt, így a lehető legjobb hatásfokkal üzemel. éjszakai hűtéshez Befúvó-ventilátor... be *) Távozólevegő-ventilátor.. be *) Energia-visszanyerés... % Frisslevegő-zsalu... nyitva *) Recirkulációs zsalu... zárva *) Fűtés/hűtés... ki * ) a hőmérsékleti viszonyok szerint Szükségüzem A RoofVent LKW beszívja a helyiség levegőjét, felmelegíti és ismét befújja a helyiségbe. A fűtési keverőszelep kényszernyitott állapotban van. Helyiséghőmérséklet-szabályozás nincs. ha a DigiNet rendszer még nincs felprogramozva (pl. üzembe helyezés előtt). Befúvó-ventilátor... be Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés/hűtés... be 1) Ezek a kódok jelzik a mindenkori üzemmódokat a DigiNet szabályozásnál (lásd a Vezérlés és szabályozás" fejezetét). Táblázat C1: RoofVent LKW üzemmódjai 42

43 RoofVent LKW Műszaki adatok 3 Műszaki adatok 3.1 Típuskulcsok Készüléktípus RoofVent LKW Készülékméret 6, 9 vagy 1 Vezérlés DN5 DigiNet 5-höz KK Nem Hoval vezérléshez Tetőn kívüli egység Tetőn kívüli egység energia-visszanyeréssel Szűrőház F Rövid szűrőház F25 Közepes szűrőház F5 Hosszú szűrőház Fûtõelem és regisztertípus K.C Fûtõ-/hűtőelem C típusú fűtőregiszterrel K.D Fûtõ-/hűtőelem D típusú fűtőregiszterrel Mennyezeti egység LKW - 9 / DN5 / LW + F - K.C - D /... C Air-Injector (örvénykamra) Opciók Táblázat C2: Típuskulcsok 3.2 Alkalmazási határok Készüléktípus LKW-6 LKW-9 LKW-1 Távozólevegő hőmérséklet max. C Távozólevegő relatív páratartalma max. % Távozólevegő nedvességtartalma max. g/kg 12,5 12,5 12,5 Külső hőmérséklet min. C Fűtőközeg hőmérséklete max. C Üzemi nyomás max. kpa Befúvott-levegő hőmérséklete max. C Legkisebb üzemidő VE2 min. min Kondenzátum mennyisége max. kg/h Légteljesítmény min. m 3 /h Táblázat B3: RoofVent LKW alkalmazási határértékei 43

44 RoofVent LKW Műszaki adatok 3.3 Alkalmazási határok Készüléktípus LKW-6 LKW-9 LKW-1 Levegő-ellátás Névleges térfogatáram 1) Befúvott-levegő m³/h Távozó levegő m³/h Szellőztetett csarnokfelület max. m² Energia-visszanyerés Hővisszanyerési mutató száraz levegőre % Hővisszanyerési mutató nedves levegőre % Ventilátoradatok Tápfeszültség V AC 3 x 4 3 x 4 3 x 4 Megengedett feszültségeltérés % ± 1 ± 1 ± 1 Frekvencia Hz Teljesítményfelvétel motoronként kw 1,8 3, 4,5 Áramfelvétel A 4, 6,5 9,9 Motorvédő relé beállítási értéke A 4,6 7,5 11,4 Fordulatszám (névleges) min Állítómotor Tápfeszültség V AC Frekvencia Hz Vezérlőfeszültség V DC Forgatónyomaték Nm Futásidõ 9 -os elforduláskor s Szűrőfelügyelet Differenciál-nyomásellenőrző gyári beállítása Pa ) Vonatkoztatás: RoofVent LKW C típusú fűtő-/hűtőregiszterrel és függőleges irányú levegő befúvással Táblázat C4: RoofVent LKW műszaki adatai 3.4 Zajteljesítmény Készüléktípus LKW-6 LKW-9 LKW-1 Üzemmód VE2 REC VE2 REC VE2 REC Pozíció Hangnyomásszint (5 m távolság) 1) db(a) Teljes-zajszint db(a) Oktáv-zajszint 63 Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) ) Félgömbformájú kisugárzással, reflexiószegény környezetben 2) A szabadban (tetőkészülék) Táblázat C5: RoofVent LKW zajszintje 44

45 RoofVent LKW Műszaki adatok 3.5 Fűtőteljesítmény Külső hőmérséklet -5 C -15 C PWW Méret Típus Q Q TG H max t Zul p W m W Q Q TG H max t Zul p W m W C kw kw m C kpa l/h kw kw m C kpa l/h 8/6 LKW-6 C , , /4 LKW-6 C , , /6 LKW-9 C , , LKW-9 D 6/4 LKW-9 C , , LKW-9 D , , /6 LKW-1 C , , LKW-1 D , , /4 LKW-1 C , , LKW-1 D , , Magyarázat Típus = Fűtőregiszter típusa Q = Fűtőteljesítmény Q TG = Transzmissziós hőigény fűtőteljesítmény lefedése t Zul = Befúvott-levegő hőmérséklete H max = Maximális kifúvási magasság (18 C-os helyiséghőmérsékletnél) m W = Víz-térfogatáram p W = Vízoldali nyomásveszteség C Vonatkozás Helyiséglevegő-hőm. 18 C, Távozólevegő-hőm. 2 C / 4 %-os relatív páratartalom Nem megengedett üzemeltetési állapot, mivel a maximális befúvottlevegő-hőmérséklet a 6 C-ot meghaladná Táblázat C6: RoofVent LKW fűtőteljesítményei Tudnivaló Transzmissziós hőigény fűtőteljesítmény lefedése (Q TG ) figyelembe veszi a szellőztetési hőigényt (Q L ) és az energia-visszanyerés teljesítményét (Q ERG ) a mindenkori levegőkondíciók mellett. Kiszámítása a következő módon történik: Q TG = Q + Q ERG - Q L 45

46 RoofVent LKW Műszaki adatok 3.6 Hűtőteljesítmény Hűtőközeg-hőmérséklet 6/12 C 8/14 C t A rf A Típus Q sen Q ges Q TG t Zul p W m W m K Q ges Q sen Q TG t Zul p W m W m K C % kw kw kw C kpa l/h kg/h kw kw kw C kpa l/h kg/h 28 4 LKW-6 C LKW-6 C LKW-6 C LKW-6 C LKW-9 C LKW-9 D LKW-9 C LKW-9 D LKW-9 C LKW-9 D LKW-9 C LKW-9 D LKW-1 C LKW-1 D LKW-1 C LKW-1 D LKW-1 C LKW-1 D LKW-1 C LKW-1 D Magyarázat: t A = Külső levegő hőmérséklete rf = Külső levegő páratartalma Típus = Hűtőregiszter típusa Q sen = Érezhető hűtőteljesítmény Q ges = Összes hűtőteljesítmény t Zul p W m W m K = Befúvott-levegő hőmérséklete = Vízoldali nyomásveszteség = Víz-térfogatáram = Kondenzátum mennyisége Vonatkozás Külsőlevegő-hőm. 28 C, helyiséglevegő 22 C, távozólevegő-hőm. 24 C / 5 %-os relatív páratartalom Külsőlevegő-hőm. 32 C, helyiséglevegő 26 C, távozólevegő-hőm. 28 C / 5 %-os relatív páratartalom Nem megengedett üzemeltetési állapot, mivel a maximális kondenzátum mennyiség a 6 kg/h-t meghaladná. Táblázat C7: RoofVent LKW-6 hűtőteljesítménye Tudnivaló Transzmissziós hőigény fűtőteljesítmény lefedése (Q TG ) figyelembe veszi a hűtési igényt (Q L ) és az energia-visszanyerés teljesítményét (Q ERG ) a mindenkori levegőkondíciók mellett. Kiszámítása a következő módon történik: Q TG = Q sen + Q ERG - Q L 46

47 RoofVent LKW Műszaki adatok 3.7 Minimális és maximális távolságok C X/2 X Y Készüléktípus Készüléktávolság X Kifúvási magasság Y min. max. min. 1) m m m LKW-6 11, 21, 4, LKW-9 13, 27, 5, LKW-1 14, 29, 5, A RoofVent készülékek elhelyezésénél ügyelnie kell arra, hogy egy készülék se szívhassa be a másik készülék kifúvott levegőjét. A távozólevegő-rács jól megközelíthető legyen. max. 2) m 8,6 14, Szerviz és karbantartási célból a fűtő-/hűtőregiszter hátulsó oldalán kb. 1,5 m szabad teret kell biztosítania. 1) A befúvórács opcióval a minimális magasság 1 m-rel csökkenthető (lásd Opciók fejezetet). 2) A maximális magasság a keretfeltételek szerint (lásd a C6 táblázatban). Táblázat C8: Minimális és maximális távolságok A befúvott légáram akadálytalanul terjeszkedhessen a légtérben (vegye figyelembe a gerendázatot és a világítást). 47

48 RoofVent LKW Műszaki adatok 3.8 Méret- és tömegadatok 8 Tetőn kívüli egység LW Szűrőház rövid F / közepes F25 / hosszú F5 Kábelátvezetés Revíziófedél Fûtõ-/hűtőelem Air-Injector (örvénykamra) D Visszatérő Előremenő Kondenzátum-csatlakozás Kép C4: RoofVent LKW méretei (méretek mm-ben) 48

49 RoofVent LKW Műszaki adatok Készüléktípus LKW-6 LKW-9 LKW-1 Tetőn kívüli egység méretei Mennyezeti egység méretei Fűtő-/hűtőregiszter adatai A mm B mm C mm D mm E mm Szűrőházas kivitel F F25 F5 F F25 F5 F F25 F5 G mm S mm H mm F mm J mm K mm M mm O mm P mm Q mm R mm V mm W mm Regisztertípus C C D C D N mm Y mm Víztartalom l 6,2 9,4 14,2 9,4 14,2 L " Rp 1 ¼ (belső) Rp 1 ½ (belső) Rp 2 (belső) Rp 1 ½ (belső) Rp 2 (belső) Tömeg Tetőn kívüli egység kg Mennyezeti egység (F-val) kg Szűrőház F kg Fûtõ-/hűtőelem kg Air-Injector (örvénykamra) kg Összesen (F-val) kg Szűrőház F25 1) kg Szűrőház F5 1) kg ) Az F-hoz viszonyított többlettömegek C Táblázat C9: RoofVent LKW méret- és tömegadatai 49

50 5 3.9 Légteljesítmény járulékos nyomásveszteségnél RoofVent LKW Járulékos nyomásveszteség Pa-ban Távozó levegő Befúvott levegő Példa: 42 Pa járulékos nyomásveszteség 48 m³/h térfogatáramot eredményez. LKW Térfogatáram m³/h-ban Diagram C1: RoofVent LKW-6 térfogatárama járulékos nyomásveszteségnél Járulékos nyomásveszteség Pa-ban Távozó levegő Befúvott levegő LKW Térfogatáram m³/h-ban Diagram C2: RoofVent LKW-9 térfogatárama járulékos nyomásveszteségnél Műszaki adatok

51 51 RoofVent LKW C Járulékos nyomásveszteség Pa-ban Távozó levegő Befúvott levegő LKW Térfogatáram m³/h-ban Diagram C3: RoofVent LKW-1 térfogatárama járulékos nyomásveszteségnél Műszaki adatok

52 RoofVent LKW Alkalmazási példák 4 Alkalmazási példák Útmutatás A következő alkalmazási példa a hűtési funkcióra irányul. A fűtés tervezésénél a RoofVent LHW-re vonatkozó tervezési útmutatást (B-fejezet) vegye figyelembe. Kiindulási adatok szükséges frisslevegő-teljesítmény, vagy légcsereszám csarnokméretek (hossz, szélesség, magasság) szabvány szerinti külső kondíciók kívánt helyiséghőmérséklet (a tartózkodási zónában) távozólevegő hőmérséklet 1) hűtési terhelés hűtőközeg 1) A távozólevegő hőmérséklete magasabb a helyiséghőmérsékletnél. Ez a magas csarnokok elkerülhetetlen hőmérsékletrétegződése miatt van, amit az Air-Injector a minimálisra csökkent. Ezért magassági méterenként,2 K hőmérséklet-gradienssel kell számolni. Példa Frisslevegő-teljesítmény m³/h Csarnok méretei (h x sz x m)...72 x 6 x 12 m Szabvány szerinti külső kondíciók C / 4% Kívánt helyiséghőmérséklet...26 C Távozólevegő-kondíciók C / 5% Hűtési terhelés... 2 kw Hűtőközeg... PKW 8/14 C Helyiséghőmérséklet...26 C Hőmérséklet gradiens...1.,2 k Távozólevegő-hőmérséklet... = 28 C Szükséges készülékszám n erf Készülékenkénti légteljesítmény alapján (lásd C4-es táblázat) válasszon ki átmenetileg egy készülékméretet. (A további számítások eredményétől függően a kiválasztást adott esetben egy másik készülékméretre ismételje meg.) n erf = V erf / V G V erf = szükséges frisslevegõ mennyiség (m 3 /h) = a választott készülékméret légteljesítménye (m³/h) V G Gyorskiválasztás: készülékméret LKW-1 n erf = 75. / 8.4 n erf = 8,93 Kiválasztásra kerül 9 db LKW-1, Tényleges frisslevegő teljesítmény V (m³/h) V = n V G n = választott darabszám V = V = 75.6 m³/h Transzmisszós hőszükséglet lefedéséhez szükséges teljesítmény készülékenként Q TG (kw) Q TG = Q Teff / n Q TG = 2 / 9 Q TG = 22 kw Regisztertípus kiválasztása A készülékenkénti, transzmisszó lefedéséhez szükséges teljesítménnyel a C7-es táblázatból a szükséges regisztertípus kiválasztható. Kiválasztásra került a C-típusú regiszter 26 kw teljesítménnyel PKW 8/14 C-nál és 32 C / 4% külső hőmérsékletnél. Tudnivaló Vegye figyelembe, hogy a hűtőgép méretezéséhez az össz hűtési teljesítménnyel Q ges kell számolni. 52

53 RoofVent LKW Alkalmazási példák Keretfeltételek ellenőrzése Maximális szellőztetett csarnokfelület Ki kell számítani az egy készülékre eső szellőztetett csarnokfelületet a kiválasztott szükséges készülékszám alapján. Ha ez meghaladja a maximális értéket C4 táblázat, akkor a készülékszámot meg kell növelni. A minimális és maximális távolságok betartása A C8 táblázat alapján le kell ellenőrizni a készülék-elhelyezési távolságok megfelelőségét a csarnokméretekhez igazodóan. Készülékszám meghatározása Nagyobb készülékszámmal emelkedik az üzem flexibilitása, de ezzel együtt a költségek is emelkednek. Az optimális megoldáshoz a költséget és a szellőztetés minőségét kell egymással szembeállítani. Csarnokfelület = 72 6 /9 = 48 m² Max. szellőztetett csarnokfelület = 855 m² rendben van A minimális és maximális készüléktávolságok szimmetrikus készülékelhelyezéssel betarthatóak rendben van Kiválasztásra kerül 9 db LKW-1 C-típusú hűtőregiszterrel. Ezzel biztosított egy kedvező áru és energiatakarékos üzem. C 53

54 RoofVent LKW Opciók 5 Opciók A RoofVent LKW készülékek az opcionális lehetőségek egész sorával illeszthetőek a mindenkori projekt követelményeihez. A kézikönyv H -fejezete tartalmazza az opciós komponensek részletes leírását. Opciók ColdClimate-kivitel Olajálló kivitel Higiéniai kivitel Változtatható légteljesítményű ventilátorok Nagynyomású befúvó-ventilátor Nagynyomású elszívó-ventilátor Hidraulikus szerelvénycsoport - váltókapcsolás Motoros keverőszelep Külsőlevegő-zajcsökkentő Távozólevegő zajcsökkentő Befúvott-levegő zajcsökkentő Elszívottlevegő zajcsökkentő Akusztikus harang Állítómű rugóvisszatérítéssel Befúvódoboz Cseppleválasztó Kondenzszivattyú Fűtés és hűtés 4-vezetékes rendszerben Befecskendezős kapcsoláshoz alkalmas kivitel Alkalmazás A RoofVent LKW alkalmazása a -3 C alatti külső hőmérsékletű területeken A RoofVent LKW alkalmazása az olajjal erősen szennyezett légterű területeken A RoofVent LKW alkalmazása a magas higiéniai követelményeket támasztó területeken (VDI 622) Változtatható térfogatáramú üzemeltetéshez (befúvás és elszívás) A járulékos külső nyomásveszteségek leküzdéséhez (pl.: légcsatornák) A járulékos külső nyomásveszteségek leküzdéséhez (pl.: légcsatornák)) Az egyszerű hidraulikus szereléshez A fűtőregiszter folyamatos szabályozásához (csatlakoztatáskész) A zajkibocsátás csökkentésére az időjárásvédő rácsnál A zajkibocsátás csökkentésére a távozólevegő-rácsnál A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben (Air-Injector) Mint kiegészítő fagyvédelem (áramszünet esetén zárja a külsőlevegő-zsalut és az ERG- zsalut) Alacsonyabb helyiségeknél az Air-Injector helyett A lemezes hőcserélő kondenzátumának tetőre történő elvezetésére A kondenzátum elvezetéséhez, közvetlenül a mennyezet alatti elvezető csatornába, vagy ki a tetőre A RoofVent LKW kiegészítő fűtőregiszterrel két komplett különálló hidraulikakörrel A RoofVent LKW hidraulikus befecskendezős kapcsolásához (szivattyúvezérléssel) Táblázat C1: RoofVent LKW opcionális lehetőségei 54

55 RoofVent LKW Vezérlés és szabályozás 6 Vezérlés és szabályozás A RoofVent LKW vezérlésének és szabályozásának két alapvető lehetősége: Rendszer Hoval DigiNet Idegen szabályozás Leírás Ideális esetben a RoofVent LKW vezérlése Hoval DigiNet-tel történik. Ez a kifejezetten a Hoval csarnokklíma-rendszerekhez kifejlesztett szabályozási módszer számos előnyt kínál: A DigiNet a szellőzőberendezéseket egyedileg szabályozza a helyi feltételeknek megfelelően. A DigiNet maximális rugalmasságot engedélyez az üzemeltetéshez, a szabályozási zónák, készülékkombinációk, üzemmódok és üzemidők vonatkozásában. A DigiNet vezérli a légelosztást és biztosítja a legmagasabb szellőztetési hatékonyságot. A DigiNet szabályozza az energiavisszanyerés teljesítményét a lemezes hőcserélőben. A csatlakoztatáskész készülékek a beépített MSR-komponensekkel egyszerűen tervezhetőek és szerelhetők. A DigiNet üzembe helyezése a Plug&Play komponenseknek és az előre felcímzett szabályozómoduloknak köszönhetően egyszerű és gyors. A Hoval DigiNet részletes leírását ezen kézikönyv Vezérlés és szabályozás L-fejezetében találja. A RoofVent LKW idegen rendszerrel is vezérelhető, de annak feltétlenül figyelembe kell vennie a decentralizált berendezések sajátosságait. Idegen vezérléshez a RoofVent LKW készülékeket Unit bekötődoboz helyett csak egyszerű bekötődobozzal szállítjuk. Bővebb információ a RoofVent LKW bekötődobozos készülék leírásánál. C Táblázat C11: RoofVent LKW vezérlése és szabályozása 55

56 RoofVent LKW Szállítás és szerelés 7 Szállítás és szerelés 7.1 Szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A szállítási- és szerelési munkálatokat csak szakemberek végezhetik! A RoofVent LKW készülékeket két egységben (tetőn kívüli egység, tető alatti egység) külön raklapokon szállítjuk. Az összetartozó egységeket az azonos készülékszámok jelzik. Tudnivaló Az opcionálisan rendelt elemektől függően a szállítás több egységben is történhet. A tető alatti egység helyszínen történő összeszereléséhez emelőtargonca vagy daru szükséges. A szerelés előkészítéséhez fontosak az alábbiak: Mindkét egység szerelése a tetőn kívülről történik, ehhez daru vagy helikopter szükséges. A beemeléshez két db kb. 6 m-es heveder szükséges. Győződjön meg arról, hogy a tetőkonzol a Tervezési útmutatóban megadott adatoknak megfelel-e. Ügyeljen a készülék pozicionálására (fűtőregiszter csatlakozások helyzete). A készülékeket a tetőkonzolhoz az önsúlyuk rögzítik. A felfekvési felületeket szilikonnal, vagy PU-habbal le kell tömíteni. Távozólevegő zajcsillapító alkalmazása esetén a készüléket rögzítse le a tetőkonzolhoz. A csatolt szerelési útmutató előírásait tartsa be. 7.2 Hidraulikai szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A hidraulikai szerelési munkálatokat csak szakemberek végezhetik! A Hoval DigiNet szabályozási rendszer a készülékek egy elosztóhálózatról történő egyenkénti hidraulikus kapcsolására épít, ezért minden készülék elé egy keverőszelep beépítése szükséges. Az alapkiviteli kapcsolás a váltókapcsolás. A hőtermelővel és a fűtési csővezeték-hálózattal szemben támasztott követelmények A hidraulikus rendszer egyezzen meg a szabályozástechnikai zónafelosztással A szabályozási zónán belüli készülékek azonos hidraulikai kialakításúak legyenek, hogy biztosított legyen az egyforma szabályozás A fűtőközeg (max. 12 C) 15 C alatti külső hőmérséklettől megfelelő mennyiségben és hőmérséklettel álljon rendelkezésre a keverőszelepnél Szükséges az előremenő hőmérséklet időjáráskövető szabályozása. A Hoval DigiNet szabályozási rendszer hetente egyszer egy percre fűtési igényre kapcsol a fűtési keringtető szivattyú hosszabb állása miatti megszorulás elkerülése érdekében. A felhasználói körrel szemben támasztott követelmények: A háromjáratú keverőszelep lineáris jelleggörbével rendelkezzen és kiváló minőségű legyen A szelepautoritás legyen,5 A szelepműködés legyen rövididejű (1s) Folyamatos működésű (DC 1V) szelep szükséges Szükségüzem esetére a szelep kényszervezérelt kialakítású legyen (AC 24V). A szelep távolsága a készüléktől maximum 2 m lehet. Figyelem! Sérülésveszély a leeső tárgyak miatt. A fűtőregiszter nem terhelhető az előremenő vagy a visszatérő csőrendszer és szerelvényei által! Figyelem! A hidraulikus szerelvénycsoport, illetve a motoros keverőszelep opciókkal a hidraulikai szerelést leegyszerűsíti és meggyorsítja! 56 Kép C5: RoofVent készülékek szerelése a tetőről történik Kondenzátum elvezetés A kondenzátum elvezetés lejtését és keresztmetszetét úgy kell méretezni, hogy kondenzátum-torlódás ne fordulhasson elő.

57 RoofVent LKW Szállítás és szerelés < 2 m C Unit-kapcsolódoboz Helyiséghőmérséklet érzékelő Fűtési igényjelzés novanet rendszerbusz Fűtési zavarjel-bemenet Hűtési igényjelzés Betáp Hűtési zavarjel-bemenet Fűtési-kapcsolószekrény Csatlakozódoboz Fűtési keringtető szivattyú Fűtési kör Motoros keverőszelep DigiMaster Hűtési kör Gyűjtött hibajel Zóna-kapcsolószekrény Külső hőmérséklet érzékelő Fűtés/hűtés váltókapcsoló Kép C6: Hidraulikus váltókapcsolás elvi rajza 57

58 RoofVent LKW Szállítás és szerelés 7.3 Villamos szerelések Figyelem! Áramütés veszélye. Az elektromos szereléseket csak szakképzett elekt romos szakember végezheti! Tartsa be a vonatkozó előírásokat (pl.: EN 624-1) Hosszú kábelfektetés esetén le kell ellenőrizni a vezeték-keresztmetszetek megfelelőségét Az elektromos szerelést a kapcsolási terv alapján kell elvégezni (C7-es kép: kábelvezetés a készülékben) A Busz-kábelt a hálózati kábeltől elkülönítve kell vezetni Az Air-Injectortól a szűrődobozig, és a szűrődoboztól a tetőn kívüli egységig a dugaszos összeköttetést létre kell hozni A keverőszelepet be kell kötni a bekötődobozba (a Hoval motoros keverőszelep dugasszal csatlakoztatható) Befecskendezős kapcsolásnál: a szivattyút le kell kábelezni a Unit bekötődobozba Gondoskodni kell a zóna kapcsolószekrény hálózati túláramvédelmének vevőoldali kiépítéséről (zárlati szilárdság 1 ka) Unit-kapcsolódoboz revíziókapcsolóval Kábelátvezetés az elektromos csatlakoztatáshoz Betáp Busz-vezeték Bekötődoboz 58 Kép C5: Kábelelvezetés a készülékben

59 RoofVent LKW Szállítás és szerelés Unit-kapcsolódoboz Zóna-kapcsolószekrény 3-fázisú Változat: Fűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Hűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Gyűjtött hibajel feszmentes 3 x 1,5 mm² max. 6 A max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként RoofVent LKW áramfelhasználása 3 x 4 V LKW-6: 5 x 4 mm² RoofVent LKW gépenként LKW-9: 5 x 6 mm² LKW-1: 5 x 1 mm² Fűtési keringtető szivattyú 3 x 4 V 4 x 2,5 mm² szivattyúnként Páratartalom érzékelő 24 V 2 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 2 x 1,5 mm² max. 17 m Betáp 1 x 23 V 3 x mm² az opciók alapján novanet rendszerbusz 12 V 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 1 V 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 1 V 2 x 1,5 mm² max. 17 m Zóna-kapcsolószekrény 1-fázisú Táblázat C12: Vezetéklista Megnevezés Feszültség Vezeték Opció Megjegyzés Betáp 3 x 4 V LKW-6: 5 x 4 mm² LKW-9: 5 x 6 mm² LKW-1: 5 x 1 mm² novanet rendszerbusz 12 V 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Fűtő-/hűtőszivattyú 3 x 4 V 4 x 2,5 mm² befecskendezéses kapcsoláshoz, szivattyúnként Betáp 3 x 4 V 5 x mm² az opciók alapján novanet rendszerbusz 12 V 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 1 V 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 1 V 2 x 1,5 mm² max. 17 m Fűtési igényjelzés feszmentes 3 x 1,5 mm² max. 2 A max. 23 V zónánként Hűtési igényjelzés feszmentes max. 23 V 3 x 1,5 mm² max. 2 A zónánként Fűtési igényjelzés Hűtési igényjelzés feszmentes max. 23 V feszmentes max. 23 V 3 x 1,5 mm² max. 2 A zónánként 3 x 1,5 mm² max. 2 A zónánként Fűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Hűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Gyűjtött hibajel feszmentes 3 x 1,5 mm² max. 6 A max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként Fűtési keringtető szivattyú 1 x 23 V 3 x 1,5 mm² szivattyúnként Páratartalom érzékelő 24 V 2 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 2 x 1,5 mm² max. 17 m C 59

60 RoofVent LKW Kiírási szöveg 8 Kiírási szöveg Csatlakozó kapcsok állítómotorokhoz és érzékelőkhöz Kapcsolódoboz-fűtés A RoofVent LKW szellőztető készülék a következőkből áll: tetőkészülék energia-visszanyeréssel szűrődoboz fűtő-/hűtőelem Air-Injector (örvénykamra) vezérlés és szabályozás Az összes komponens dugaszoláskészen lekábelezve 8.1 Tetőn kívüli egység energia-visszanyeréssel LW A burkolat önhordó, alucink lemezből készült, időjárásálló, belülről szigetelt (B1-es tűzvédelmi osztályú), időjárásvédő ráccsal a külsőlevegő-szűrő és a Unit kapcsolódoboz egyszerű megközelíthetőségéhez, gyorszárakkal szerelt revíziófedéllel a távozólevegő-szűrő egyszerű megközelíthetőségéhez, külső revíziókapcsolóval az erősáramú rész leválasztásához. A tetőn kívüli egység tartalmazza: külsőlevegő-szűrőt (G4-es osztályú zsákszűrő), nyomáskülönbség-határolóval és szűrőfelügyelettel, ellentétes járású külsőlevegő- és recirkulációs zsaluzatokat állítóművel, alumínium lemezes hőcserélőt bypasszal, kondenzátum felfogóval és szifonnal a tetőre történő elvezetéshez; beépített ERG- és bypass-zsalukkal, állítóművel az energia-visszanyerés szabályozásához. karbantartást nem igénylő, közvetlenül hajtott befúvó ventilátor karbantartást nem igénylő, közvetlenül hajtott elszívó ventilátor Unit-kapcsolódoboz DigiUnit szabályozóval a Hoval DigiNet szabályozási rendszer részeként. DigiUnit szabályozó DU5 A szellőzőberendezés komponenseivel (ventilátorok, állítómotorok, hőmérséklet érzékelők, fagyvédelmi termosztát, szűrőfelügyelet) komplett lekábelezett szabályozó modul: vezérli a készüléket a légterítéssel együtt a szabályozási zóna utasításai alapján kaszkádszabályozással szabályozza a befúvott-levegő hőmérsékletét Típus LW- /DN5 Névleges légteljesítmény befúvás/elszívás... m³/h Hővisszanyerési mutató... % Teljesítményfelvétel motoronként... kw Tápfeszültség AC 3 x 4 V Frekvencia 5 Hz 8.2 Szűrődoboz F / F25 / F5 Ház alucink lemezből, távozólevegő ráccsal és revizió fedéllel a fűtőregiszter egyszerű megközelíthetőségéhez. A szűrődoboz tartalmazza: távozólevegő-szűrőt (G4-es zsákszűrő) nyomáskülönbség-kapcsolóval a szűrőfelügyelethez távozólevegő hőmérséklet érzékelőt zajcsökkentőt, mint befúvott-levegő diffúzort. Típus F- 8.3 Fűtő-/hűtőelem K.C / K.D Belső szigetelésű ház alucink lemezből, alumínium lamellás rézcsövekkel szerelt fűtő-/hűtőregiszterrel, gyűjtőedénnyel ellátott cseppleválasztóval és fagyvédelmi termosztáttal, szifon kondenzátum-vezetékre történő csatlakoztatásra (mellékelve). Típus K. -9 Fűtőteljesítmény... kw Fűtőközeg PWW... /... C Belépő hőmérsékletnél... /... C Hűtőteljesítmény... kw Hűtőközeg PKW... C Belépő hőmérsékletnél... C Belépő páratartalomnál... % Erősáramú rész Csatlakozókapcsok a betáphoz Reviziókapcsoló (kívülről kezelhető) Motorvédelem minden ventilátorhoz Biztosítékok Transzformátor a DigiUnit-hoz, a keverőszelephez és az állítómotorokhoz Relé a szükségüzemhez 6

61 RoofVent LKW Kiírási szöveg 8.4 Air-Injector D (örvénykamrás befúvó) Belső szigetelésű ház alucink lemezből az alábbiakkal: örvénykamrás légfúvó koncentrikus fúvókával, állítható terelőlapátokkal és beépített zajcsökkentő-haranggal állítómotorral a levegőelosztás automatikus állításához befúvott-levegő hőmérséklet érzékelővel elektromos kötöződobozzal (ez tartalmazza a fűtési/hűtési keverőszelep csatlakozókapcsait is). Típus D-9 Szellőztetett csarnokfelület... m Opciók ColdClimate (hidegklímás) kivitel Hidegálló alapanyagok Üzemszünetfűtéses ventilátorok Rugóvisszatérítéses állítóművek kiegészítő fűtéssel X-típusú fűtőregiszter vízoldali fagyfelügyelettel Lemezes hőcserélő nyomáskülönbség-kapcsolóval Olajálló kivitel Olajálló alapanyagok Távozólevegő-szűrő F5-ös osztályú Kondenzátum elvezetés a szűrődoboz felfogóedényébe a lemezes hőcserélőről F25-ös szűrődoboz olajzáró kivitelben, beépített olaj/ kondenzátum felfogó edénnyel és elvezetéssel Higiénikus kivitel Külsőlevegő-szűrő, F7-es osztályú Távozólevegő-szűrő, F5-ös osztályú Változtatható légteljesítményű ventilátorok VAR Karbantartást nem igénylő, közvetlenül meghajtott, frekvenciaváltós befúvó ventilátor Karbantartást nem igénylő, közvetlenül meghajtott, frekvenciaváltós elszívó ventilátor Nagynyomású ventilátor befúváshoz HZ Karbantartást nem igénylő nagynyomású ventilátor Nagynyomású ventilátor elszíváshoz HF Karbantartást nem igénylő nagynyomású ventilátor Hidraulikus szerelvénycsoport váltókapcsoláshoz HG Előregyártott szerelvénycsoport hidraulikus váltókapcsoláshoz az alábbi szerelvényekkel: motoros keverőszelep, szabályozószelep, golyóscsap, automatikus légtelenítő és csavarkötések a készülékbe és az elosztóhálózatba történő beépítéshez. A keverőszelep dugaszos csatlakoztatásra szerelve, beállítva a mindenkori fűtő-/hűtőregiszterhez és a Hoval DigiNet szabályozó rendszerhez Motoros keverőszelep..hv Motoros üzemű, folyamatos szabályozású szelep, csatlakoztatása a bekötődobozba, beállítva a mindenkori fűtő-/ hűtőregiszterhez Külsőlevegő-zajcsökkentő ASD Alucink-lemez ház zajcsökkentő anyaggal bélelve, felszerelése az időjárásvédő ajtóra, az itt keletkező zajkibocsájtás csökkentésére, csillapítás mértéke db Távozólevegő-zajcsökkentő FSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a távozólevegő-rácsra, az itt keletkező zajkibocsájtás csökkentésére, csillapítás mértéke db Befúvottlevegő-zajcsökkentő ZSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a szűrődoboz és a fűtő-/hűtőelem közé, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Elszívottlevegő-zajcsökkentő ABSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, az elszívórács részegységeként, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Akusztikus harang AHD Nagy térfogatú zajcsökkentő harang, zajcsökkentő anyaggal bélelt ernyővel, csillapítás mértéke 4 db Állítómű rugóvisszatérítéssel SMF Folyamatos hajtómű, áramkimaradás esetére biztonsági funkcióval, a külsőlevegő- és az ERG-zsaluzatra felszerelve Befúvódoboz AK Alucink-lemezből, 4 db állítható befúvó-zsaluzattal (Air- Injector helyett) Kondenzátumszivattyú KP centrifugálszivattyúból, gyűjtőedényből és műanyagtömlőből áll, szállítási mennyiség max. 15 l/h 3 m-es emelési ma gas ságnál Cseppleválasztó TA Alumínium lamellákból álló, a lemezes hőcserélő belépési oldalán lévő távozólevegőáramba szerelve, a kondenzátum tetőre történő elvezetésére C 61

62 RoofVent LKW Kiírási szöveg Fűtés és hűtés 4-vezetékes rendszerben A tető alatti egysébe egy kiegészítő fűtőelemkerült beépítésre Fűtőelem H.A / H.B / H.C Ház alucink lemezből, alumínium lamellás rézcsövekkel szerelt PWW fűtőregiszterrel és fagyvédelmi termosztáttal. DigiEasy DE5 Egy szabályozási zóna kiegészítő kezelőkészüléke a zónaszekrény ajtajába, vagy a falra felszerelve: az aktuális beállított helyiséghőmérséklet kijelzése a beállított helyiséghőmérséklet korrigálása ± 5 C-kal riasztások kijelzése és nyugtázása üzemmódok átkapcsolása Típus H Fűtőteljesítmény... kw Fűtőközeg PWW... /... C Belépő hőmérsékletnél... /... C Kialakítás a befecskendező-kapcsoláshoz ES A fűtési/hűtési szivattyú vezérlése és erősáramú egysége beépítve a Unit-kapcsolódobozba 8.6 Vezérlés és szabályozás Digitális szabályozás decentralizált csarnokklíma-rendszerek optimális működtetéséhez: rendszerfelépítés az OSI-modell szerint egyedi szabályozó modulok helyszíni összeköttetése novanet rendszerbusz-szal egyenjogú keresztkommunikáció (peer-to-peer/multiper) a novanet protokoll-on ketesztül gyors reakcióidők az eseményorientált adatátvitel következtében gyártóműben előcímezett szabályozómodulok, beépített villámvédelem és elemes-tárolású RAM-építőkövekkel helyszíni tervezés nem szükséges DigiNet kezelőkészülékek DigiMaster DM5 Előprogramozott Plug és Play kezelőkészülék grafikus érintőpaneles színes kezelőfelülettel, beépítve a zóna-kapcsolószekrény ajtajába: A DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztáskezelés, vezérlőparaméterek) DigiCom DC5 A Hoval DigiNet PC-vel történő kezeléséhez, kezelőszoftverrel, novanet-routerrel és összekötő kábelekkel: a DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztás-kezelés és továbbítás, vezérlőparaméterek) Trend-funkció, adattárolás és könyvelés differenciált jelszóvédelem 62 Opciók Ablak a DigiMaster részére IP 65-ös keret novanet csatlakozódoboz 4 egyedi funkció, kapcsolóval 8 egyedi funkció, 2 kapcsolóval Egyedi funkciók sorkapocs-csatlakozókon DigiEasy beépítése DigiNet zónaszekrény A zóna-kapcsolószekrény (lakkozott acéllemez RAL 735) az alábbiakat tartalmazza: 1 külsőhőmérséklet érzékelő 1 transzformátor 23 / 24 V 2 védőkapcsoló a transzformátorhoz (1-pólusú) 1 relé 1 hálózati leválasztó (2-pólusú, kívülről) be-, és kimeneti sorkapcsok (felül) 1 elektromos kapcsolási rajz szabályozott zónánként 1 DigiZóna-vezérlés, 1 fűtési/ hűtési váltókapcsoló, 1 relé és 1 helyiséghőmérséklet érzékelő (mellékelve). DigiZóna-vezérlés DZ5 Zónánkénti szabályozó készülék a zóna-kapcsolószekrénybe beépítve: Feldolgozza a helyiség- és a külsőhőmérséklet bemeneteket, a fűtési zavart, a hűtési zavart és az egyedi funkciókat (opció) Az időprogramnak megfelelően kapcsolja az üzemmódokat Fűtési igényjelzés, hűtési igényjelzés és gyűjtött hibajel kimeneteket kezeli Opciók Gyűjtött zavarjel kijelző lámpa Hálózati aljzat Fűtési keringtető szivattyú vezérlése 2-pólusú védőkapcsoló Beépített DigiUnit-szabályozós készülékek áramellátása DigiUnit-szabályozó nélküli készülékek integrációja Helyiséghőmérséklet középértékképzés DigiPlus-vezérlés Páratartalom érzékelő CO 2 -érzékelő Talapzat

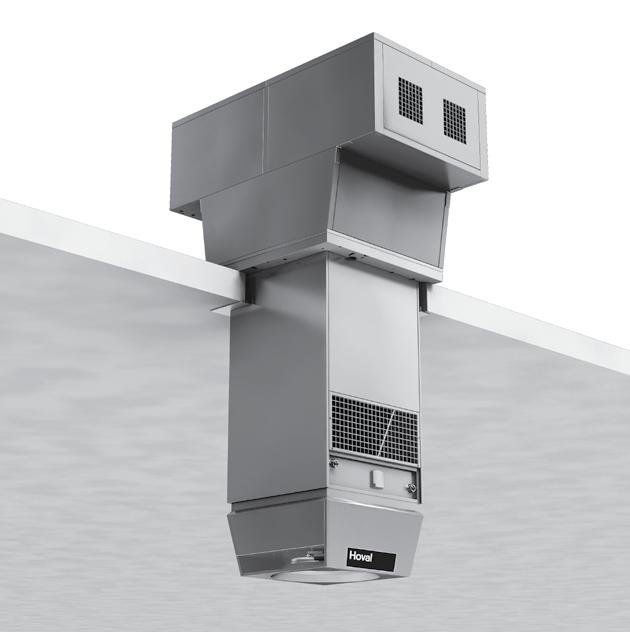

63 RoofVent twin heat Tartalom RoofVent twin heat Szellőztető készülék nagyteljesítményű energia-visszanyeréssel magas csarnokok fűtéséhez D 1 Alkalmazás 64 2 Felépítés és működés 64 3 Műszaki adatok 71 4 Alkalmazási példák 78 5 Opciók 8 6 Szabályozás és vezérlés 81 7 Szállítás és szerelés 82 8 Kiírási szöveg 86 63

64 RoofVent twin heat Alkalmazás 1 Alkalmazás 2 Felépítés és működés 1,1 Rendeltetészerű alkalmazás A RoofVent twin heat készülékek magas csar no kok energia-visszanyeréses fûtését, frisslevegő betáplálását és az elhasznált levegő elvezetését valósítják meg. A rendeltetésszerû alkalmazáshoz a gyártó által elõírt sze - re lési, üzembehelyezési és üzemeltetési elõírások be tar tása is hozzátartozik, úgymint az esetleges veszélyek fi gyelembe vétele. A felsoroltakban nem szereplõ felhasználási módok nem rendeltetésszerûek. Az ebbõl adódó károkért a gyártó nem vállal felelõsséget. 1.2 Felhasználói csoport A Hoval RoofVent twin heat készülékek sze re lését, keze lését és karbantartását csak megfelelően képzett szak emberek vé gez hetik, akik a felmerülõ ve szé lyek isme retében vannak. Az útmutató épületgépész tervezők, ki vi telező szakemberek és végfelhasználók számára nyújt segít sé get. 1.3 Veszélyek A RoofVent twin heat készülékek a technika mai állásának megfelelőek és üzembiztosak. Minden elõvigyázatosság ellenére is fennállhatnak elõre nem látható veszélyek, amelyek nem mindig nyilvánvalóak, mint pl.: a villamos berendezésekkel folytatott munka során a RoofVent készüléken végzett munkánál az esetlegesen leeső tárgyak miatt (mint pl.szerszámok) veszélyek a tetőn végzett munkák által villámcsapás okozta alkatrész-károsodások meghibásodott alkatrészek miatti üzemzavar során a fûtõközeg ellátásnál fellépő veszélyek forró vízzel végzett munkálatok során készülék beázása a revíziófedél helytelen lezárásából adódóan. A RoofVent twin heat nagy helyiségek (gyártócsarnokok, bevásárló-csarnokok, sportcsarnokok, vásárcsarnokok stb.) szellőztetését, valamint energia-visszanyeréses fűtését látja el az alábbi funkciókkal: fűtés (központi fűtési melegvízellátásra csatlakoztatva) külsőlevegő bevezetés elhasznált levegő eltávolítás recirkulációs üzem energia-visszanyerés iker lemezes hőcserélővel Air-Injectoros levegőelosztás levegőszűrés Egy komplett szellőztetőrendszer több, önálló üzemre képes RoofVent twin heat készülékből áll, melyek légcsatornák nélkül üzemelnek. A készülékek decentralizáltan a csarnok mennyezetébe kerülnek beépítésre, karbantartásuk a tetőről történik. A RoofVent twin heat készülékek óriási előnye a nagy teljesítmény és a tökéletes légelosztás, így más rendszerekkel összehasonlítva lényegesen kevesebb készülék elegendő a támasztott követelmények kielégítéséhez. Három készülékméret, különféle teljesítményű hőcserélő regiszterek és tartozékok széles tárháza biztosítja minden csarnok részére a méretre szabott megoldást. 2.1 Készülék felépítése A RoofVent twin heat az alábbi részegységekből áll: Tetőkészülék energia-visszanyeréssel: belülről szigetelt (B1 osztály), önhordó ház alucink-lemezből Kombiszekrény: tartalmazza a második lemezes hőcserélőt, a távozólevegő-rácsot és a fűtőregisztert Figyelem! A regisztercsatlakozás a távozólevegő-rács alatt található; helyzete nem változtatható! Air-Injector (örvénykamrás légbefúvó): szabadalmaztatott, automatikus állítású befúvóegység, egy nagy csarnokfelület huzatmentes légelosztásához A készülék szállítása két egységben történik: a tetőn kívüli és a tető alatti egységek (D1-es kép). Ezen egységek oldható csavarkötéssel kapcsolódnak egymáshoz és külön leszerelhetők. 64

65 RoofVent twin heat Felépítés és működés 2.2 Légelosztás örvénykamrával (Air-Injector) A szabadalmaztatott légelosztó ún. örvénykamra a ké szü lék meghatározó eleme. A levegő befúvási szö ge az állítható terelőlapátokkal változtatható. Ez függ a tel jesítménytől, a be fú vási ma gas ság tól, valamint a friss- és he lyi ség le ve gő kö zöt ti hő mér sék let kü lönb ségtől. A levegő tehát me rő le gesen le fe lé, egy bizonyos kúpszögben, vagy víz szintesen a mennyezet alatt kerül befúvásra. Ezáltal biztosított, hogy: minden RoofVent twin heat készülék nagy csar nok fe lületet szellőztessen és fűt sön, a tartózkodási zónában huzathatás ne léphessen fel, a helyiségben ne legyen hőmérsékletrétegződés, ez zel ener giát takarítunk meg. D Tetőn kívüli egység: tetőkészülék energia-visszanyeréssel Tető alatti egység: a kombiszekrény b Air-Injector (örvénykamra) a b Kép D1: RoofVent twin heat felépítése 65

66 RoofVent twin heat Felépítés és működés 66

67 RoofVent twin heat Felépítés és működés Air-Injector (örvénykamrás légbefúvó) állítómotor: a befúvott-levegő terítési szögének fokozatmentes állítása a függőlegestől (= 2%) a vízszintesig (=1%) Fűtőregiszter: alumínium lamellás rézcsövekkel szerelt lemezes hőcserélő Reviziófedél: a fűtőregiszter megközelítéséhez Lemezes hővisszanyerő2: bypass-szal a teljesítményszabályozáshoz ERG-zsalu (energia-visszanyerés) és bypass-zsalu2: ellentétesen működő zsaluzatok az energia-visszanyerés szabályozásához, (folyamatos) állítómotorral Távozólevegő-szűrő: zsákszűrő nyomáskülönbség-kapcsolóval a szűrőfelügyelethez Reviziófedél: a távozólevegő-szűrő egyszerű megközelítéséhez ERG-zsalu (energia-visszanyerés) és bypass-zsalu1: ellentétesen működő zsaluzatok az energia-visszanyerés szabályozásához, (folyamatos) állítómotorral rugóvisszatérítéssel Időjárásvédő rács: a külsőlevegő-szűrő és a Unit bekötődoboz egyszerű megközelítéséhez Külsőlevegő-szűrő: zsákszűrő nyomáskülönbség-kapcsolóval a szűrőfelügyelethez Lemezes hővisszanyerő1: bypass-szal a teljesítményszabályozáshoz, nyomáskülönbség-kapcsolóval és kondenzátum elvezetéssel Külsőlevegő-zsalu és recirkulációs zsalu: ellentétes üzemű zsaluzat a külsőlevegős és recirkulációs üzemmódok átkapcsolásához, (folyamatos) állítómotorral rugóvisszatérítéssel Gravitációs zsalu: üzemszünet esetén zárja a bypasst, így megakadályozza a hőveszteséget Távozólevegő-ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor, variálható légteljesítménnyel a leolvasztáshoz Távozólevegő-rács: a távozólevegő-ventilátor megközelítéséhez Reviziófedél: a befúvó ventilátor megközelítéséhez Levegőbefúvó ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor Távozólevegő-rács Fagyvédelmi termosztát: D Kép B2: RoofVent twin heat felépítése 67

68 RoofVent twin heat Felépítés és működés Külsőlevegő-belépés az időjárásvédő rácson keresztül Szűrő, nyomáskülönbség-kapcsolóval Külsőlevegő-zsalu, állítóművel Lemezes hőcserélő1 nyomáskülönbség-kapcsolóval Levegőbefúvó ventilátor Zajcsökkentő és diffúzor Lemezes hőcserélő2 Fűtőregiszter PWW Fagyvédelmi termosztát Befúvottlevegő-hőmérsékletérzékelő Air-Injector (örvénykamra), állítóművel Távozólevegő-belépés a távozólevegő-rácson keresztül Távozólevegő-hőmérsékletérzékelő ERG-/bypass-zsalu 2 állítóművel Szűrő, nyomáskülönbség-kapcsolóval Recirkulációs zsalu (a külsőlevegő-zsaluval ellentétes járású) ERG-/bypass-zsalu 1 állítóművel Gravitációs zsalu Távozólevegő-ventilátor Zajcsökkentő és diffúzor Távozólevegő-kilépés a távozólevegő-rácson keresztül Kép D3: RoofVent twin heat működési vázlata 68

69 RoofVent twin heat Felépítés és működés 2.3 Üzemmódok A RoofVent twin heat üzemmódjai: KI Befúvás és elszívás Recirkulációs Recirkulációs éjszakai Elszívás Befúvás Éjszakai hűtés nyáron Szükségüzem A DigiNet szabályozási rendszer szabályozási zónánként automatikusan vezérli az üzemmódokat az időprogramnak megfelelően (szükségüzem kivételével). Ezen felül Ön: a szabályozási zónán belül manuálisan állíthatja az üzemmódokat a RoofVent twin heat készülékeket egyenként a KI, a recirkulációs, az elszívás, a befúvás vagy a szükségüzem üzemmódokra kapcsolhatja Kód 1) Üzemmód Alkalmazás Vázlat OFF VE2 Ki A ventilátorok kikapcsolt állapotban vannak. A fagyvédelem aktív marad. Helyiséghőmérséklet-szabályozás nincs. Befúvás és elszívás A RoofVent twin heat befújja a frisslevegőt a helyiségbe és elszívja az elhasznált levegőt. A hőszükséglet és a hőmérsékletviszonyok függvényében a fűtést és az energia-visszanyerést automatikusan szabályozza. A nappali beállított helyiséghőmérséklet aktív. Leolvasztás Nagyon alacsony külső hőmérsékletnél a távozólevegő kondenzátuma megfagyhat. Ha a hőcserélőben a nyomásveszteség túl nagy, a RoofVent készülék automatikusan leolvasztásra kapcsol. REC Recirkulációs Be/Ki üzem: hőigény esetén a RoofVent twin heat beszívja a helyiség levegőjét, felmelegíti és ismét befújja a helyiségbe. A nappali beállított helyiséghőmérséklet aktív. RECN Recirkulációs éjszakai Mint a REC üzemmód, csak az éjszakai beállított hőmérséklettel. ha nem szükséges a RoofVent twin heat működtetése a helyiség használata során a hőcserélők leolvasztásához előfűtéshez éjszaka és hétvégén Befúvó-ventilátor... ki Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés... ki Befúvó-ventilátor... be Távozólevegő-ventilátor.. be Energia-visszanyerés...,..1% Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés...,..1% Befúvó-ventilátor... ki Távozólevegő-ventilátor.. be (5%) Energia-visszanyerés... 1% Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés... 1% Befúvó-ventilátor... be *) Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés... be *) * ) hőigény esetén D 69

70 RoofVent twin heat Felépítés és működés Kód 1) Üzemmód Alkalmazás Vázlat EA SA NCS Távozólevegő különleges A RoofVent twin heat elszívja az elhasznált helyiséglevegőt. Helyiséghőmérsék- esetekre let-szabályozás nincs. Befúvott-levegő A RoofVent twin heat befújja a frisslevegőt a helyiségbe. Fűtésszabályozás a hőszükséglet és a hőmérsékletviszonyok függvényében. Az elhasznált helyiséglevegő a nyitott nyílászárókon keresztül távozik a szabadba, vagy más módszerrel elszívásra kerül. A nappali beállított helyiséghőmérséklet aktív. különleges esetekre Éjszakai hűtés nyáron éjszakai hűtéshez Be/Ki üzem: ha az aktuális hőmérsékletek megengedik, befújja a RoofVent twin heat a hideg külső levegőt a helyiségbe, és elszívja a meleg helyiséglevegőt. A beállított éjszakai helyiséghőmérséklet aktív. A készülék merőlegesen fújja be a külső levegőt, így a lehető legjobb hatásfokkal üzemel. Szükségüzem A RoofVent twin heat beszívja a helyiség levegőjét, felmelegíti és ismét befújja a helyiségbe. A fűtési keverőszelep kényszernyitott állapotban van. Helyiséghőmérséklet-szabályozás nincs. ha a DigiNet rendszer még nincs felprogramozva (pl. üzembe helyezés előtt). 1) Ezek a kódok jelzik a mindenkori üzemmódokat a DigiNet szabályozásnál (lásd a Vezérlés és szabályozás" fejezetét). Befúvó-ventilátor... ki Távozólevegő-ventilátor.. be Energia-visszanyerés... % Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés... ki Befúvó-ventilátor... be Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés...,..1% Befúvó-ventilátor... be *) Távozólevegő-ventilátor.. be *) Energia-visszanyerés... % Frisslevegő-zsalu... nyitva *) Recirkulációs zsalu... zárva *) Fűtés... ki * ) a hőmérsékleti viszonyok szerint Befúvó-ventilátor... be Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés... be Táblázat D1: RoofVent twin heat üzemmódjai 7

71 RoofVent twin heat Műszaki adatok 3 Műszaki adatok 3.1 Típuskulcsok Mennyezeti egység TWH - 9 / DN5 / LW.T + T.T - D /... Készüléktípus RoofVent twin heat Készülékméret 9 D Vezérlés DN5 DigiNet 5-höz KK Nem Hoval vezérléshez Tetőn kívüli egység Tetőn kívüli egység energia-visszanyeréssel RoofVent twin készülékhez Kombiszekrény Energia-visszanyeréssel, távozólevegő-szűrővel és T típusú fűtőregiszterrel Air-Injector (örvénykamra) Opciók Táblázat D2: Típuskulcsok 3.2 Alkalmazási határok Távozólevegő hőmérséklet max. 5 C Távozólevegő relatív páratartalma max. 6 % Távozólevegő nedvességtartalma 1 max. 9,5 g/kg Külső hőmérséklet 2 min. -3 C Fűtőközeg hőmérséklete max. 12 C Üzemi nyomás max. 8 kpa Befúvott-levegő hőmérséklete max. 6 C Legkisebb üzemidő VE2 min. 3 min 1 Amennyiben a helyiség nedvességtartalma 2 g/kg-mal megnő, a hőcserélőhöz cseppelvezetőt, a távozólevegő-rács elé egy távozólevegő-szűrőt kell szerelni 2 Ki kell építeni a kondezvíz-elvezetést a lemezes hőcserélőtől a -2 C alatti külső hőmérsékletű üzem esetén Figyelem! A kondenzátum általi készüléksérülés veszélye! Magas nedvességterhelés vagy nagyon alacsony külső hőmérséklet esetén a távozólevegő nedvességtartalma az 1-es hőcserélőben. Alkalmazzon cseppleválasztót (opció), ami megakadályozza a kondenzátum készülékbe csepegését. Táblázat D3: RoofVent twin heat alkalmazási határértékei 71

72 RoofVent twin heat Műszaki adatok 3.3 Alkalmazási határok Készüléktípus TWH-9 Levegő-ellátás Névleges térfogatáram Befúvott-levegő m³/h 71 Távozó levegő m³/h 71 Szellőztetett csarnokfelület max. m² 674 Energia-visszanyerés Hővisszanyerési mutató száraz levegőre % 75 Hővisszanyerési mutató nedves levegőre % 86 Ventilátoradatok Tápfeszültség V AC 3 x 4 Megengedett feszültségeltérés % ± 1 Frekvencia Hz 5 Teljesítményfelvétel motoronként kw 3, Áramfelvétel A 6,5 Motorvédő relé beállítási értéke A 7,5 Fordulatszám (névleges) min Állítómotor rugóvisszatérítéssel Tápfeszültség V AC 24 (tetőkészülékben) Frekvencia Hz 5 Vezérlőfeszültség V DC 2 1 Forgatónyomaték Nm 15 Futásidõ s 15 Rugóvisszatérítés futási ideje s 16 Állítómotor Tápfeszültség V AC 24 Frekvencia Hz 5 Vezérlőfeszültség V DC 2 1 Forgatónyomaték Nm 1 Futásidõ 9 -os elforduláskor s 15 Szűrőfelügyelet Differenciál-nyomásellenőrző gyári beállítása Pa 3 Hőcserélő jegesedésvédelme Differenciál-nyomásellenőrző gyári beállítása Pa 3 Táblázat D4: RoofVent twin heat műszaki adatai 72

73 RoofVent twin heat Műszaki adatok 3.4 Zajteljesítmény Készüléktípus TWH-9 Üzemmód VE2 REC Pozíció Hangnyomásszint (5 m távolság) 1) db(a) Teljes-zajszint db(a) Oktáv-zajszint 63 Hz db(a) ) 125 Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) D 1) Félgömbformájú kisugárzással, reflexiószegény környezetben 2) A szabadban (tetőkészülék) Táblázat D5: RoofVent twin heat zajszintje 73

74 RoofVent twin heat Műszaki adatok 3.5 Fűtőteljesítmény Külső hőmérséklet -5 C -15 C PWW Méret Típus Q Q TG H max t Zul p W m W Q Q TG H max t Zul p W m W C kw kw m C kpa l/h kw kw m C kpa l/h 8/6 TWH-9 T , , /4 TWH-9 T , , Magyarázat: PWW = Fűtőközeg hőmérséklete Típus = Fűtőregiszter típusa Q = Fűtőteljesítmény Q TG = Transzmissziós hőigény fűtőteljesítmény lefedése t Zul = Befúvott-levegő hőmérséklete H max = Maximális kifúvási magasság (18 C-os helyiséghőmérsékletnél) m W = Víz-térfogatáram p W = Vízoldali nyomásveszteség Vonatkozás Helyiséglevegő-hőm. 18 C, Távozólevegő-hőm. 2 C / 4 %-os relatív páratartalom Táblázat D6: RoofVent twin heat fűtőteljesítményei Tudnivaló Transzmissziós hőigény fűtőteljesítmény lefedése (Q TG ) figyelembe veszi a szellőztetési hőigényt (Q L ) és az energia-visszanyerés teljesítményét (Q ERG ) a mindenkori levegőkondíciók mellett. Kiszámítása a következő módon történik: Q TG = Q + Q ERG - Q L 74

75 RoofVent twin heat Műszaki adatok 3.6 Minimális és maximális távolságok D X/2 X Y Készüléktípus THW-9 A RoofVent készülékek elhelyezésénél ügyelnie kell arra, hogy egy készülék se szívhassa Készüléktávolság X min. m 12, be a másik készülék kifúvott levegőjét. max. m 26, Szerviz és karbantartási célból a fűtőregiszter Kifúvási magasság Y 1) min. 1) m 5, hátulsó (csatlakozással ellentétes) oldalán kb. max. 2) m 9, 13, 1,5 m szabad teret kell biztosítania. 1) A befúvórács opcióval a minimális magasság 1 m-rel csökkenthető (lásd Opciók fejezetet). 2) A maximális magasság a keretfeltételek szerint (lásd a D6-os táblázatban). A távozólevegő-rács jól megközelíthető legyen. A befúvott légáram akadálytalanul terjeszkedhessen a légtérben (vegye figyelembe a gerendázatot és a világítást). Táblázat D7: Minimális és maximális távolságok 75

76 RoofVent twin heat Műszaki adatok 3.7 Méret és tömegadatok Rp Tetőn kívüli egység LW.T Kombiszekrény T Kábelátvezetés villamos csatlakozáshoz Revíziófedél Air-Injector (örvénykamra) D Visszatérő Előremenő Kondenzátum csatlakozás Kép D4: RoofVent twin heat méretei (méretek mm-ben) 76

77 RoofVent twin heat Műszaki adatok Típus T Víztartalom l 7,6 Csatlakozás " Rp 1½ (belső) Táblázat D8: Fűtőregiszter adatai Készüléktípus TWH-9 Tetőn kívüli egység kg 56 Mennyezeti egység kg 296 Kombiszekrény (regiszterrel) 24 Air-Injector (örvénykamra) 56 Összesen kg 856 D Táblázat D9: RoofVent twin heat méret- és tömegadatai 3.8 Légteljesítmény járulékos nyomásveszteségnél Járulékos nyomásveszteség Pa-ban TWH-9 Példa: 84 Pa járulékos nyomás veszteség 653 m³/h térfogatáramot eredményez Térfogatáram m³/h-ban Diagram D1: RoofVent twin heat térfogatárama járulékos nyomásveszteségnél 77

78 RoofVent twin heat Alkalmazási példák 4 Alkalmazási példák Kiindulási adatok szükséges frisslevegő-teljesítmény, vagy légcsereszám csarnokméretek (hossz, szélesség, magasság) szabvány szerinti külső hőmérséklet kívánt helyiséghőmérséklet (a tartózkodási zónában) távozólevegő hőmérséklet 1) transzmissziós hőigény belső hőfejlődés (gépek, világítás, stb.) fűtőközeg Példa Frisslevegő-teljesítmény m³/h Csarnok méretei (h x sz x m)...52 x 44 x 1 m Szabvány szerinti külső hőmérséklet C Kívánt helyiséghőmérséklet C Távozólevegő kondíciók... 2 C / 4% Transzmissziós hőigény kw Belső hőfejlődés... 1 kw 1) A távozólevegő hőmérséklete magasabb a helyiséghőmérsékletnél. Ez a magas csarnokok elkerülhetetlen hőmérsékletrétegződése miatt van, amit az Air-Injector a minimálisra csökkent. Ezért magassági méterenként,2 K hőmérséklet-gradienssel kell számolni. Fűtőközeg... PWW 8/6 C Helyiséghőmérséklet: 18 C Hőmérséklet-gradiens: 1,2 K Távozólevegő hőmérséklet: = 2 C Szükséges készülékszám n erf Készülékenkénti légteljesítménnyel (lásd D4-es táblázat) a szükséges készülékméret kiszámítása. n erf = V erf / V G n erf = 25. / 7.1 n erf = 3,52 Kiválasztásra kerül 4 db TWH-9, V erf V G = szükséges frisslevegõ mennyiség (m 3 /h) = készülékenkénti légteljesítmény (m³/h) Tényleges frisslevegő teljesítmény V (m³/h) V = n V G V = V = 28.4 m³/h n = választott darabszám Effektív transzmisszós hőszükséglet Q Teff (kw) Q Teff = Q T Q M Q Teff = 22 1 Q Teff = 21 kw Q T Q M = transzmissziós hõveszteség (kw) = géphő (kw) A belső hőterhelés (a gépek és a világítás csatlakozó teljesítményei) beszámításához a következő kritériumokat kell figyelembe venni: üzemidő, egyidejűség, hőáramlás általi direkt, és a sugárzás általi indirekt hőátadás, stb.. Transzmisszós hőszükséglet lefedéséhez szükséges teljesítmény készülékenként Q TG (kw) Q TG = 21 / 4 Q TG = 52,5 kw Q TG = Q Teff / n 78

79 RoofVent twin heat Alkalmazási példák Fűtőteljesítmény ellenőrzése A készülékenkénti, transzmisszós hőszükséglet lefedéséhez szükséges teljesítményt a D6-os táblázat adataival kell összehasonlítani. Szükség esetén növelje meg a készülékek a számát. Valós teljesítmény Q TG Szükséges teljesítmény rendben van = 69, kw = 52,5 kw Keretfeltételek ellenőrzése Maximális befúvási magasság A valós befúvási magasság (= a padozat és a készülék alsó síkja közötti távolság) nem lehet nagyobb, mint a maximális befúvási magasság H max (lásd a D6-os táblázatot). Maximális szellőztetett csarnokfelület Ki kell számítani az egy készülékre eső szellőztetett csarnokfelületet a kiválasztott szükséges készülékszám alapján. Ha ez meghaladja a maximális értéket,- D4 táblázat-, akkor a készülékszámot meg kell növelni. A minimális és maximális távolságok betartása A D7 táblázat alapján le kell ellenőrizni a készülék-elhelyezési távolságok megfelelőségét a csarnokméretekhez igazodóan. Készülékszám meghatározása Nagyobb készülékszámmal emelkedik az üzem flexibilitása, de ezzel együtt a költségek is emelkednek. Az optimális megoldáshoz a költséget és a szellőztetés minőségét kell egymással szembeállítani. Valós befúvási magasság Max. kifúvási magasság Hmax rendben van = 8,5 m = 9,5 m Egy készülékre eső csarnokfelület = 52 44/4 = 55 m² Max. szellőztetett csarnokfelület = 674 m² rendben van A minimális és maximális készüléktávolságok szimmetrikus készülékelhelyezéssel betarthatóak rendben van Kiválasztásra kerül 4 db TWH-9 készülék biztosítja a kedvező áru és energiatakarékos üzemet. D 79

80 RoofVent twin heat Opciók 5 Opciók A RoofVent twin heat készülékek az opcionális lehetőségek egész sorával illeszthetőek a mindenkori projekt követelményeihez. A kézikönyv K -fejezete tartalmazza az opciós komponensek részletes leírását. Opciók Higiéniai kivitel Hidraulikus szerelvénycsoport - váltókapcsolás Motoros keverőszelep Külsőlevegő-zajcsökkentő Távozólevegő zajcsökkentő Befúvott-levegő zajcsökkentő Elszívottlevegő zajcsökkentő Akusztikus harang Befúvódoboz Elszívottlevegő szűrő az elszívottlevegő-rács elé Cseppleválasztó Kondenzszivattyú Befecskendezős kapcsoláshoz alkalmas kivitel Alkalmazás A RoofVent twin heat alkalmazása a magas higiéniai követelményeket támasztó területeken (VDI 622) Az egyszerű hidraulikus szereléshez A fűtőregiszter folyamatos szabályozásához (csatlakoztatáskész) A zajkibocsátás csökkentésére az időjárásvédő rácsnál A zajkibocsátás csökkentésére a távozólevegő-rácsnál A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben (Air-Injector) Alacsonyabb helyiségeknél az Air-Injector helyett A hőcserélő 2 elszennyeződés elleni védelmére A lemezes hőcserélő 1 kondenzátumának tetőre történő elvezetésére A lemezes hőcserélő 2 kondenzátumának elvezetéséhez, közvetlenül a mennyezet alatti elvezető csatornába, vagy ki a tetőre A RoofVent készülékek hidraulikus befecskendezős kapcsolásához (szivattyúvezérléssel) Táblázat D1: RoofVent twin heat opcionális lehetőségei 8

81 RoofVent twin heat Vezérlés és szabályozás 6 Vezérlés és szabályozás A RoofVent twin heat vezérlésének és szabályozásának két alapvető lehetősége: Rendszer Hoval DigiNet Idegen szabályozás Leírás Ideális esetben a RoofVent twin heat vezérlése Hoval DigiNet-tel történik.ez a kifejezetten a Hoval csarnokklíma-rendszerekhez kifejlesztett szabályozási módszer számos előnyt kínál: A DigiNet a szellőzőberendezéseket egyedileg szabályozza a helyi feltételeknek megfelelően. A DigiNet maximális rugalmasságot engedélyez az üzemeltetéshez, a szabályozási zónák, készülékkombinációk, üzemmódok és üzemidők vonatkozásában. A DigiNet vezérli a légelosztást és biztosítja a legmagasabb szellőztetési hatékonyságot. A DigiNet szabályozza az energiavisszanyerés teljesítményét a lemezes hőcserélőben. A csatlakoztatáskész készülékek a beépített MSR-komponensekkel egyszerűen tervezhetőek és szerelhetők. A DigiNet üzembe helyezése a Plug&Play komponenseknek és az előre felcímzett szabályozómoduloknak köszönhetően egyszerű és gyors. A Hoval DigiNet részletes leírását ezen kézikönyv Vezérlés és szabályozás fejezetében találja. A RoofVent twin heat idegen rendszerrel is vezérelhető, de annak feltétlenül figyelembe kell vennie a decentralizált berendezések sajátosságait. Idegen vezérléshez a RoofVent twin heat készülékeket Unit bekötődoboz helyett csak egyszerű bekötődobozzal szállítjuk. Bővebb információ a RoofVent twin heat bekötődobozos készülék - leírásánál. D Táblázat D11: RoofVent twin heat vezérlése és szabályozása 81

82 RoofVent twin heat Szállítás és szerelés 7 Szállítás és szerelés 7.2 Hidraulikai szerelés 7.1 Szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A szállítási- és szerelési munkálatokat csak szakemberek végezhetik! A RoofVent twin heat készülékeket két egységben (tetőn kívüli egység, tető alatti egység) külön raklapokon szállítjuk. Az összetartozó egységeket az azonos készülékszámok jelzik. Tudnivaló Az opcionálisan rendelt elemektől függően a szállítás több egységben is történhet. A tető alatti egység helyszínen történő összeszereléséhez emelőtargonca vagy daru szükséges. A szerelés előkészítéséhez fontosak az alábbiak: Mindkét egység szerelése a tetőn kívülről történik, ehhez daru vagy helikopter szükséges. A beemeléshez két db kb. 6 m-es heveder szükséges. Győződjön meg arról, hogy a tetőkonzol a Tervezési útmutatóban megadott adatoknak megfelel-e. Ügyeljen a készülék pozicionálására (fűtőregiszter csatlakozások helyzete). A készülékeket a tetőkonzolhoz az önsúlyuk rögzítik. A felfekvési felületeket szilikonnal, vagy PU-habbal le kell tömíteni. Távozólevegő zajcsillapító alkalmazása esetén a készüléket rögzítse le a tetőkonzolhoz. A csatolt szerelési útmutató előírásait tartsa be. Vigyázat! Sérülésveszély szakszerűtlen kezelés miatt. A hidraulikai szerelési munkálatokat csak szakemberek végezhetik! A Hoval DigiNet szabályozási rendszer a készülékek egy elosztóhálózatról történő egyenkénti hidraulikus kapcsolására épít, ezért minden készülék elé egy keverőszelep beépítése szükséges. Az alapkiviteli kapcsolás a váltókapcsolás. A hőtermelővel és a fűtési csővezeték-hálózattal szemben támasztott követelmények A hidraulikus rendszer egyezzen meg a szabályozástechnikai zónafelosztással A szabályozási zónán belüli készülékek azonos hidraulikai kialakításúak legyenek, hogy biztosított legyen az egyforma szabályozás A fűtőközeg (max. 12 C) 15 C alatti külső hőmérséklettől megfelelő mennyiségben és hőmérséklettel álljon rendelkezésre a keverőszelepnél Szükséges az előremenő hőmérséklet időjáráskövető szabályozása. A Hoval DigiNet szabályozási rendszer hetente egyszer egy percre fűtési igényre kapcsol a fűtési keringtető szivattyú hosszabb állása miatti megszorulás elkerülése érdekében. A felhasználói körrel szemben támasztott követelmények: A háromjáratú keverőszelep lineáris jelleggörbével rendelkezzen és kiváló minőségű legyen A szelepautoritás legyen,5 A szelepműködés legyen rövididejű (1s) Folyamatos működésű (DC 1V) szelep szükséges Szükségüzem esetére a szelep kényszervezérelt kialakítású legyen (AC 24V) A szelep távolsága a készüléktől maximum 2 m lehet. Vigyázat! Sérülésveszély a leeső tárgyak miatt. A fűtőregiszter nem terhelhető az előremenő vagy a visszatérő csőrendszer és szerelvényei által! Figyelem! A hidraulikus szerelvénycsoport, illetve a motoros keverőszelep opciókkal a hidraulikai szerelést leegyszerűsíti és meggyorsítja! 82 Kép D5: RoofVent készülékek szerelése a tetőről történik

83 RoofVent twin heat Szállítás és szerelés < 2 m D Unit-kapcsolódoboz novanet rendszerbusz Betáp Csatlakozódoboz Motoros keverőszelep Gyűjtött hibajel Külső hőmérséklet érzékelő Helyiséghőmérséklet érzékelő Fűtési zavarjel-bemenet Fűtési keringtető szivattyú DigiMaster Zóna-kapcsolószekrény Fűtési igényjelzés Fűtési-kapcsolószekrény Kép D6: Hidraulikus váltókapcsolás elvi rajza 83

84 RoofVent twin heat Szállítás és szerelés 7.3 Villamos szerelések Figyelem! Áramütés veszélye. Az elektromos szereléseket csak szakképzett elekt romos szakember végezheti! Tartsa be a vonatkozó előírásokat (pl.: EN 624-1) Hosszú kábelfektetés esetén le kell ellenőrizni a vezetékkeresztmetszetek megfelelőségét Az elektromos szerelést a kapcsolási terv alapján kell elvégezni (D7-es kép: kábelvezetés a készülékben) A Busz-kábelt a hálózati kábeltől elkülönítve kell vezetni Az Air-Injectortól a kombiszekrényig, és a kombiszekrénytől a tetőn kívüli egységig a dugaszos összeköttetést létre kell hozni Az ERG- és bypass-zsalu 2 állítómű kábelezése a Unitkapcsolószekrényhez A keverőszelepet be kell kötni a bekötődobozba (a Hoval motoros keverőszelep dugasszal csatlakoztatható) Befecskendezős kapcsolásnál: a szivattyút le kell kábelezni a Unit bekötődobozba Gondoskodni kell a zóna kapcsolószekrény hálózati túláramvédelmének vevőoldali kiépítéséről (zárlati szilárdság 1 ka) Unit-kapcsolódoboz revíziókapcsolóval ERG- és bypass-zsalu 2 állítómű Állítómű dugaszos összeköttetése Air-Injektor kábelátvezetése és dugaszos összeköttetése Betáp Busz-vezeték Bekötődoboz 84 Kép D7: Kábelelvezetés a készülékben

85 RoofVent twin heat Szállítás és szerelés Megnevezés Feszültség Vezeték Opció Megjegyzés Unit-kapcsolódoboz Zóna-kapcsolószekrény 3-fázisú Változat: 3 x 4 V 5 x 6 mm² RoofVent twin heat gépenként Zóna-kapcsolószekrény 1-fázisú Betáp 3 x 4 V 5 x 6 mm² novanet rendszerbusz 2 x,16 mm² Fűtési szivattyú 3 x 4 V 4 x 2,5 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) befecskendezéses kapcsoláshoz Betáp 3 x 4 V 5 x mm² az opciók alapján novanet rendszerbusz buszvezeték sajátosságai 2 x,16 mm² (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Fűtési igényjelzés feszmentes max. 2 A 3 x 1,5 mm² max. 23 V zónánként Fűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Gyűjtött hibajel feszmentes max. 6 A 3 x 1,5 mm² max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként RoofVent twin heat áramfelhasználása Fűtési keringtető szivattyú 3 x 4 V 4 x 2,5 mm² szivattyúnként Páratartalom érzékelő 24 V 4 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 4 x 1,5 mm² max. 17 m Betáp 1 x 23 V 3 x mm² az opciók alapján novanet rendszerbusz buszvezeték sajátosságai 2 x,16 mm² (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Fűtési igényjelzés feszmentes max. 23 V 3 x 1,5 mm² max. 2 A zónánként Fűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Gyűjtött hibajel feszmentes max. 6 A 3 x 1,5 mm² max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként Fűtési keringtető szivattyú 1 x 23 V 3 x 1,5 mm² szivattyúnként Páratartalom érzékelő 24 V 4 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 4 x 1,5 mm² max. 17 m D Táblázat D12: Vezetéklista 85

86 RoofVent twin heat Kiírási szöveg 8 Kiírási szöveg A RoofVent twin heat szellőztető készülék a következőkből áll: tetőkészülék energia-visszanyeréssel kombiszekrény Air-Injector (örvénykamra) vezérlés és szabályozás Az összes komponens dugaszoláskészen lekábelezve 8.1 Tetőn kívüli egység energia-visszanyeréssel LW.T A burkolat önhordó, alucink lemezből készült, időjárásálló, belülről szigetelt (B1-es tűzvédelmi osztályú), időjárásvédő ráccsal a külsőlevegő-szűrő és a Unit kapcsolódoboz egyszerű megközelíthetőségéhez, gyorszárakkal szerelt revíziófedéllel a távozólevegő-szűrő egyszerű megközelíthetőségéhez, külső revíziókapcsolóval az erősáramú rész leválasztásához. A tetőn kívüli egység tartalmazza: külsőlevegő-szűrőt (G4-es osztályú zsákszűrő), nyomáskülönbség-határolóval és szűrőfelügyelettel, ellentétes járású külsőlevegő- és recirkulációs zsaluzatokat állítóművel, rugóvisszatérítéssel alumínium lemezes hőcserélőt bypasszal, nyomáskülönbség-kapcsolóval, kondenzátum felfogóval és szifonnal a tetőre történő elvezetéshez; beépített ERG- és bypass-zsalukkal, állítóművel, rugóvisszatérítéssel az energia-visszanyerés szabályozásához. karbantartást nem igénylő, közvetlenül hajtott befúvó ventilátor karbantartást nem igénylő, közvetlenül hajtott elszívó ventilátor frekvenciaátalakítóval Unit-kapcsolódoboz DigiUnit szabályozóval a Hoval DigiNet szabályozási rendszer részeként. DigiUnit szabályozó DU5 A szellőzőberendezés komponenseivel (ventilátorok, állítómotorok, hőmérséklet érzékelők, fagyvédelmi termosztát, szűrőfelügyelet) komplett lekábelezett szabályozó modul: vezérli a készüléket a légterítéssel együtt a szabályozási zóna utasításai alapján kaszkádszabályozással szabályozza a befúvott-levegő hőmérsékletét Erősáramú rész Csatlakozókapcsok a betáphoz Reviziókapcsoló (kívülről kezelhető) Motorvédelem minden ventilátorhoz Biztosítékok Transzformátor a DigiUnit-hoz, a keverőszelephez és az állítómotorokhoz Relé a szükségüzemhez Csatlakozó kapcsok állítómotorokhoz és érzékelőkhöz Kapcsolódoboz-fűtés Típus LW.T-9 /DN5 Névleges légteljesítmény befúvás/elszívás 71 m³/h Hővisszanyerési mutató 75 % Teljesítményfelvétel motoronként 3, kw Tápfeszültség AC 3 x 4 V Frekvencia 5 Hz 8.2 Kombiszekrény T.T Ház alucink lemezből, távozólevegő ráccsal és revizió fedéllel a fűtőregiszter egyszerű megközelíthetőségéhez. A kombiszekrény tartalmazza: alumínium lemezes hőcserélőt bypasszal, ERG- és bypass-zsalukkal, állítóművel az energia-visszanyerés szabályozásához távozólevegő-szűrőt (G4-es zsákszűrő) nyomáskülönbség-kapcsolóval a szűrőfelügyelethez távozólevegő hőmérséklet érzékelőt zajcsökkentőt, mint befúvott-levegő diffúzort alumínium lamellás, rézcsövekből szerelt PWWfűtőregiszter fagyveszély-határoló. Típus T.T-9 Fűtőteljesítmény... kw Fűtőközeg PWW... /... C Belépő hőmérsékletnél... /... C 8.3 Air-Injector D (örvénykamrás befúvó) Belső szigetelésű ház alucink lemezből az alábbiakkal: örvénykamrás légfúvó koncentrikus fúvókával, állítható terelőlapátokkal és beépített zajcsökkentő-haranggal állítómotorral a levegőelosztás automatikus állításához befúvott-levegő hőmérséklet érzékelővel elektromos kötöződobozzal (ez tartalmazza a fűtési/hűtési keverőszelep csatlakozókapcsait is). Típus D-9 Szellőztetett csarnokfelület... m 2 86

87 RoofVent twin heat Kiírási szöveg 8.4 Opciók Higiénikus kivitel Külsőlevegő-szűrő, F7-es osztályú Távozólevegő-szűrő, F5-ös osztályú Hidraulikus szerelvénycsoport váltókapcsoláshoz HG Előregyártott szerelvénycsoport hidraulikus váltókapcsoláshoz az alábbi szerelvényekkel: motoros keverőszelep, szabályozószelep, golyóscsap, automatikus légtelenítő és csavarkötések a készülékbe és az elosztóhálózatba történő beépítéshez. A keverőszelep dugaszos csatlakoztatásra szerelve, beállítva a mindenkori fűtő-/hűtőregiszterhez és a Hoval DigiNet szabályozó rendszerhez Motoros keverőszelep..hv Motoros üzemű, folyamatos szabályozású szelep, csatlakoztatása a bekötődobozba, beállítva a mindenkori fűtő-/ hűtőregiszterhez Cseppleválasztó TA Alumínium lamellákból álló, a lemezes hőcserélő belépési oldalán lévő távozólevegőáramba szerelve, a kondenzátum tetőre történő elvezetésére Kondenzátumszivattyú KP centrifugálszivattyúból, gyűjtőedényből és műanyagtömlőből áll, szállítási mennyiség max. 15 l/h 3 m-es emelési ma gas ságnál Kialakítás a befecskendező-kapcsoláshoz ES A fűtési szivattyú vezérlése és erősáramú egysége beépítve a Unit-kapcsolódobozba D Külsőlevegő-zajcsökkentő ASD Alucink-lemez ház zajcsökkentő anyaggal bélelve, felszerelése az időjárásvédő ajtóra, az itt keletkező zajkibocsájtás csökkentésére, csillapítás mértéke db Távozólevegő-zajcsökkentő FSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a távozólevegő-rácsra, az itt keletkező zajkibocsájtás csökkentésére, csillapítás mértéke db Befúvottlevegő-zajcsökkentő ZSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a szűrődoboz és a fűtő-/hűtőelem közé, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Elszívottlevegő-zajcsökkentő ABSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, az elszívórács részegységeként, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Akusztikus harang AHD Nagy térfogatú zajcsökkentő harang, zajcsökkentő anyaggal bélelt ernyővel, csillapítás mértéke 4 db Befúvódoboz AK Alucink-lemezből, 4 db állítható befúvó-zsaluzattal (Air- Injector helyett) Elszívottlevegő szűrő az elszívottlevegő-rács elé AF Alkatrészként elszívottlevegő-rácsnál, Alucink-lemez ház betolt szűrővel (G4-es osztály 87

88 RoofVent twin heat Kiírási szöveg 8.6 Vezérlés és szabályozás Digitális szabályozás decentralizált csarnokklíma-rendszerek optimális működtetéséhez: rendszerfelépítés az OSI-modell szerint egyedi szabályozó modulok helyszíni összeköttetése novanet rendszerbusz-szal egyenjogú keresztkommunikáció (peer-to-peer/multiper) a novanet protokoll-on ketesztül gyors reakcióidők az eseményorientált adatátvitel következtében gyártóműben előcímezett szabályozómodulok, beépített villámvédelem és elemes-tárolású RAM-építőkövekkel helyszíni tervezés nem szükséges DigiNet kezelőkészülékek DigiMaster DM5 Előprogramozott Plug és Play kezelőkészülék grafikus érintőpaneles színes kezelőfelülettel, beépítve a zóna-kapcsolószekrény ajtajába: A DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztáskezelés, vezérlőparaméterek) DigiCom DC5 A Hoval DigiNet PC-vel történő kezeléséhez, kezelőszoftverrel, novanet-routerrel és összekötő kábelekkel: a DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztás-kezelés és továbbítás, vezérlőparaméterek) Trend-funkció, adattárolás és könyvelés differenciált jelszóvédelem DigiEasy DE5 Egy szabályozási zóna kiegészítő kezelőkészüléke a zónaszekrény ajtajába, vagy a falra felszerelve: az aktuális beállított helyiséghőmérséklet kijelzése a beállított helyiséghőmérséklet korrigálása ± 5 C-kal riasztások kijelzése és nyugtázása üzemmódok átkapcsolása DigiNet zónaszekrény A zóna-kapcsolószekrény (lakkozott acéllemez RAL 735) az alábbiakat tartalmazza: 1 külsőhőmérséklet érzékelő 1 transzformátor 23 / 24 V 2 védőkapcsoló a transzformátorhoz (1-pólusú) 1 relé 1 hálózati leválasztó (2-pólusú, kívülről) be-, és kimeneti sorkapcsok (felül) 1 elektromos kapcsolási rajz szabályozott zónánként 1 DigiZóna-vezérlés, 1 relé és 1 helyiséghőmérséklet érzékelő (mellékelve). DigiZóna-vezérlés DZ5 Zónánkénti szabályozó készülék a zóna-kapcsolószekrénybe beépítve: Feldolgozza a helyiség- és a külsőhőmérséklet bemeneteket, a fűtési zavart és az egyedi funkciókat (opció) Az időprogramnak megfelelően kapcsolja az üzemmódokat Fűtési igényjelzés és gyűjtött hibajel kimeneteket kezeli Opciók Gyűjtött zavarjel kijelző lámpa Hálózati aljzat Fűtési keringtető szivattyú vezérlése 2-pólusú védőkapcsoló Beépített DigiUnit-szabályozós készülékek áramellátása DigiUnit-szabályozó nélküli készülékek integrációja Helyiséghőmérséklet középértékképzés DigiPlus-vezérlés Páratartalom érzékelő CO 2 -érzékelő Talapzat Opciók Ablak a DigiMaster részére IP 65-ös keret novanet csatlakozódoboz 4 egyedi funkció, kapcsolóval 8 egyedi funkció, 2 kapcsolóval Egyedi funkciók sorkapocs-csatlakozókon DigiEasy beépítése 88

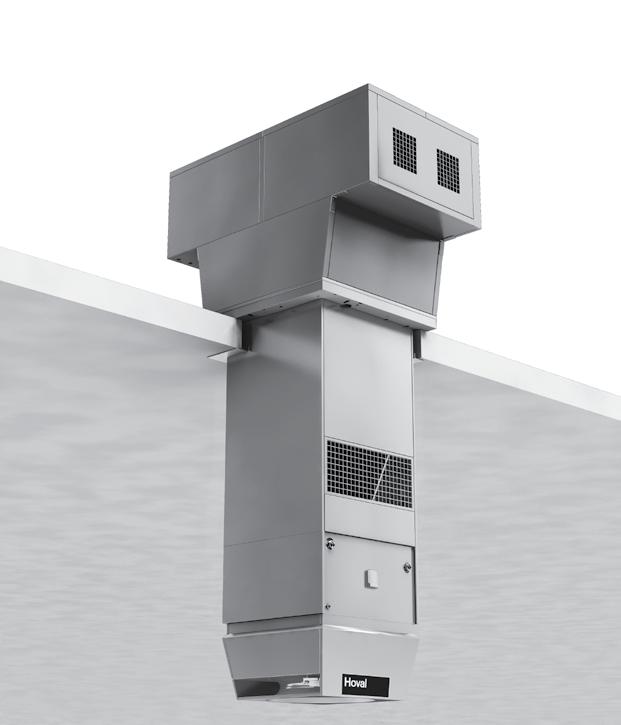

89 RoofVent twin cool Tartalom RoofVent twin cool Szellőztető készülék nagyteljesítményű energia-visszanyeréssel magas csarnokok fűtéséhez és hűtéséhez E 1 Alkalmazás 9 2 Felépítés és működés 9 3 Műszaki adatok 97 4 Alkalmazási példák 16 5 Opciók 18 6 Szabályozás és vezérlés 19 7 Szállítás és szerelés 11 8 Kiírási szöveg

90 RoofVent twin cool Alkalmazás 1 Alkalmazás 2 Felépítés és működés 1,1 Rendeltetészerű alkalmazás A RoofVent twin cool készülékek magas csar no kok energia-visszanyeréses fûtését, hűtését, frisslevegő betáplálását és az elhasznált levegő elvezetését valósítják meg. A rendeltetésszerû alkalmazáshoz a gyártó által elõírt sze - re lési, üzembehelyezési és üzemeltetési elõírások be tar tása is hozzátartozik, úgymint az esetleges veszélyek fi gyelembe vétele. A felsoroltakban nem szereplõ felhasználási módok nem rendeltetésszerûek. Az ebbõl adódó károkért a gyártó nem vállal felelõsséget. 1.2 Felhasználói csoport A Hoval RoofVent twin cool készülékek sze re lését, keze lését és karbantartását csak megfelelően képzett szak emberek vé gez hetik, akik a felmerülõ ve szé lyek isme retében vannak. Az útmutató épületgépész tervezők, ki vi telező szakemberek és végfelhasználók számára nyújt segít sé get. 1.3 Veszélyek A RoofVent twin cool készülékek a technika mai állásának megfelelőek és üzembiztosak. Minden elõvigyázatosság ellenére is fennállhatnak elõre nem látható veszélyek, amelyek nem mindig nyilvánvalóak, mint pl.: a villamos berendezésekkel folytatott munka során a RoofVent készüléken végzett munkánál az esetlegesen leeső tárgyak miatt (mint pl.szerszámok) veszélyek a tetőn végzett munkák által villámcsapás okozta alkatrész-károsodások meghibásodott alkatrészek miatti üzemzavar során a fûtõközeg ellátásnál fellépő veszélyek forró vízzel végzett munkálatok során készülék beázása a revíziófedél helytelen lezárásából adódóan. A RoofVent twin cool nagy helyiségek (gyártócsarnokok, bevásárló-csarnokok, sportcsarnokok, vásárcsarnokok stb.) szellőztetését, valamint energia-visszanyeréses fűtését és hűtését látja el az alábbi funkciókkal: fűtés (központi fűtési melegvízellátásra csatlakoztatva) hűtés (központi hűtési hálózatra csatlakoztatva) külsőlevegő bevezetés elhasznált levegő eltávolítás recirkulációs üzem energia-visszanyerés iker lemezes hőcserélővel Air-Injectoros levegőelosztás levegőszűrés Egy komplett szellőztetőrendszer több, önálló üzemre képes RoofVent twin cool készülékből áll, melyek légcsatornák nélkül üzemelnek. A készülékek decentralizáltan a csarnok mennyezetébe kerülnek beépítésre, karbantartásuk a tetőről történik. A RoofVent twin cool készülékek óriási előnye a nagy teljesítmény és a tökéletes légelosztás, így más rendszerekkel összehasonlítva lényegesen kevesebb készülék elegendő a támasztott követelmények kielégítéséhez. 2.1 Készülék felépítése A RoofVent twin cool az alábbi részegységekből áll: Tetőkészülék energia-visszanyeréssel: belülről szigetelt (B1 osztály), önhordó ház alucink-lemezből Kombiszekrény: tartalmazza a második lemezes hőcserélőt és a távozólevegő-szűrőt Fűtő-/hűtőelem: a regisztercsatlakozás minden oldalról lehetséges (az alapkivitelnél a távozólevegő-rács alatt) Air-Injector (örvénykamrás légbefúvó): szabadalmaztatott, automatikus állítású befúvóegység, egy nagy csarnokfelület huzatmentes légelosztásához A készülék szállítása 3 egységben történik: a tetőn kívüli egység, a kombiszekrény és a fűtő-/hűtőelem Air-Injectorral (E1-es kép). Ezen egységek oldható csavarkötéssel kapcsolódnak egymáshoz és külön leszerelhetők. 9

91 RoofVent twin cool Felépítés és működés 2.2 Légelosztás örvénykamrával (Air-Injector) A szabadalmaztatott légelosztó - ún. örvénykamra - a ké szü - lék meghatározó eleme. A levegő befúvási szö ge az állítható terelőlapátokkal változtatható. Ez függ a tel je sítménytől, a be fú vási ma gas ság tól, valamint a friss- és he lyi ség le ve gő kö zöt ti hő mér sék let kü lönb ségtől. A levegő tehát me rő legesen le fe lé, egy bizonyos kúpszögben, vagy víz szintesen a mennyezet alatt kerül befúvásra. Ezáltal biztosított, hogy: minden RoofVent twin cool készülék nagy csar nok fe lületet szellőztessen, fűt sön és hűtsön, a tartózkodási zónában huzathatás ne léphessen fel, a helyiségben ne legyen hőmérsékletrétegződés, ez zel ener giát takarítunk meg. E Tetőn kívüli egység: tetőkészülék energia-visszanyeréssel Tető alatti egység: a kombiszekrény b fűtő-/hűtőelem c Air-Injector (örvénykamra) a b c Kép E1: RoofVent twin cool felépítése 91

92 RoofVent twin cool Felépítés és működés 92

93 RoofVent twin cool Felépítés és működés Air-Injector (örvénykamrás légbefúvó) állítómotor: a befúvott-levegő terítési szögének fokozatmentes állítása a függőlegestől (= 2%) a vízszintesig (=1%) Fűtő-/hűtőregiszter: alumínium lamellás rézcsövekkel szerelt lemezes hőcserélő Reviziófedél: a fűtő-/hűtőregiszter megközelítéséhez Lemezes hővisszanyerő2: bypass-szal a teljesítményszabályozáshoz ERG-zsalu (energia-visszanyerés) és bypass-zsalu2: ellentétesen működő zsaluzatok az energia-visszanyerés szabályozásához, (folyamatos) állítómotorral Távozólevegő-szűrő: zsákszűrő nyomáskülönbség-kapcsolóval a szűrőfelügyelethez Reviziófedél: a távozólevegő-szűrő egyszerű megközelítéséhez ERG-zsalu (energia-visszanyerés) és bypass-zsalu1: ellentétesen működő zsaluzatok az energia-visszanyerés szabályozásához, (folyamatos) állítómotorral rugóvisszatérítéssel Időjárásvédő rács: a külsőlevegő-szűrő és a Unit bekötődoboz egyszerű megközelítéséhez Külsőlevegő-szűrő: zsákszűrő nyomáskülönbség-kapcsolóval a szűrőfelügyelethez Lemezes hővisszanyerő1: bypass-szal a teljesítményszabályozáshoz, nyomáskülönbség-kapcsolóval és kondenzátum elvezetéssel Külsőlevegő-zsalu és recirkulációs zsalu: ellentétes üzemű zsaluzat a külsőlevegős és recirkulációs üzemmódok átkapcsolásához, (folyamatos) állítómotorral rugóvisszatérítéssel Gravitációs zsalu: üzemszünet esetén zárja a bypasst, így megakadályozza a hőveszteséget Távozólevegő-ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor, variálható légteljesítménnyel a leolvasztáshoz Távozólevegő-rács: a távozólevegő-ventilátor megközelítéséhez Reviziófedél: a befúvó ventilátor megközelítéséhez Levegőbefúvó ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor Távozólevegő-rács Fagyvédelmi termosztát: Cseppleválasztó Kondenzátum csatlakozás E Kép E2: RoofVent twin cool felépítése 93

94 RoofVent twin cool Felépítés és működés Külsőlevegő-belépés az időjárásvédő rácson keresztül Szűrő, nyomáskülönbség-kapcsolóval Külsőlevegő-zsalu, állítóművel Lemezes hőcserélő1 nyomáskülönbség-kapcsolóval Levegőbefúvó ventilátor Zajcsökkentő és diffúzor Lemezes hőcserélő2 Fűtő-/hűtőregiszter PWW/PKW Fagyvédelmi termosztát Cseppleválasztó Befúvottlevegő-hőmérsékletérzékelő Air-Injector (örvénykamra), állítóművel Távozólevegő-belépés a távozólevegő-rácson keresztül Távozólevegő-hőmérsékletérzékelő ERG-/bypass-zsalu 2 állítóművel Szűrő, nyomáskülönbség-kapcsolóval Recirkulációs zsalu (a külsőlevegő-zsaluval ellentétes járású) ERG-/bypass-zsalu 1 állítóművel Gravitációs zsalu Távozólevegő-ventilátor Zajcsökkentő és diffúzor Távozólevegő-kilépés a távozólevegő-rácson keresztül Kép E3: RoofVent twin cool működési vázlata 94

95 RoofVent twin cool Felépítés és működés 2.3 Üzemmódok A RoofVent twin cool üzemmódjai: KI Befúvás és elszívás Recirkulációs Recirkulációs éjszakai Elszívás Befúvás Éjszakai hűtés nyáron Szükségüzem A DigiNet szabályozási rendszer szabályozási zónánként automatikusan vezérli az üzemmódokat az időprogramnak megfelelően (szükségüzem kivételével). Ezen felül Ön: a szabályozási zónán belül manuálisan állíthatja az üzemmódokat a RoofVent twin cool készülékeket egyenként a KI, a recirkulációs, az elszívás, a befúvás vagy a szükségüzem üzemmódokra kapcsolhatja Kód 1) Üzemmód Alkalmazás Vázlat OFF Ki A ventilátorok kikapcsolt állapotban vannak. A fagyvédelem aktív marad. Helyiséghőmérséklet-szabályozás nincs. ha nem szükséges a RoofVent twin cool működtetése Befúvó-ventilátor... ki Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés/hűtés... ki E VE2 Befúvás és elszívás A RoofVent twin cool befújja a frisslevegőt a helyiségbe és elszívja az elhasznált levegőt. A hő-/hűtési szükségletek és a hőmérsékletviszonyok függvényében a fűtést/hűtést és az energia-visszanyerést automatikusan szabályozza. A nappali beállított helyiséghőmérséklet aktív. a helyiség használata során Befúvó-ventilátor... be Távozólevegő-ventilátor.. be Energia-visszanyerés...,..1% Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés/hűtés...,..1% Leolvasztás Nagyon alacsony külső hőmérsékletnél a távozólevegő kondenzátuma megfagyhat. Ha a hőcserélőben a nyomásveszteség túl nagy, a RoofVent készülék automatikusan leolvasztásra kapcsol. a hőcserélők leolvasztásához Befúvó-ventilátor... ki Távozólevegő-ventilátor.. be (5%) Energia-visszanyerés... 1% Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés/hűtés... 1% REC Recirkulációs Be/Ki üzem: hő- vagy hűtési igény esetén a RoofVent twin cool beszívja a helyiség levegőjét, felmelegíti, illetve lehűti, majd ismét befújja a helyiségbe. A nappali beállított helyiséghőmérséklet aktív. RECN Recirkulációs éjszakai Mint a REC üzemmód, csak az éjszakai beállított hőmérséklettel. előfűtéshez ill. előhűtéshez éjszaka és hétvégén Befúvó-ventilátor... be *) Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés/hűtés... be *) * ) hő-, vagy hűtési igény esetén 95

96 RoofVent twin cool Felépítés és működés Kód 1) Üzemmód Alkalmazás Vázlat EA SA NCS Távozólevegő A RoofVent twin cool elszívja az elhasznált helyiséglevegőt. Helyiséghőmérséklet-szabályozás nincs. Befúvott-levegő A RoofVent twin cool befújja a frisslevegőt a helyiségbe. A hő-/hűtési szükségletek és a hőmérsékletviszonyok függvényében a fűtést/hűtést szabályozza. Az elhasznált helyiséglevegő a nyitott nyílászárókon keresztül távozik a szabadba, vagy más módszerrel elszívásra kerül. A nappali beállított helyiséghőmérséklet aktív. különleges esetekre különleges esetekre Éjszakai hűtés nyáron éjszakai hűtéshez Be/Ki üzem: ha az aktuális hőmérsékletek megengedik, befújja a RoofVent twin cool a hideg külső levegőt a helyiségbe, és elszívja a meleg helyiséglevegőt. A beállított éjszakai helyiséghőmérséklet aktív. A készülék merőlegesen fújja be a külső levegőt, így a lehető legjobb hatásfokkal üzemel. Szükségüzem A RoofVent twin cool beszívja a helyiség levegőjét, felmelegíti és ismét befújja a helyiségbe. A fűtési keverőszelep kényszernyitott állapotban van. Helyiséghőmérséklet-szabályozás nincs. ha a DigiNet rendszer még nincs felprogramozva (pl. üzembe helyezés előtt). Befúvó-ventilátor... ki Távozólevegő-ventilátor.. be Energia-visszanyerés... % Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés/hűtés... ki Befúvó-ventilátor... be Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés/hűtés...,..1% Befúvó-ventilátor... be *) Távozólevegő-ventilátor.. be *) Energia-visszanyerés... % Frisslevegő-zsalu... nyitva *) Recirkulációs zsalu... zárva *) Fűtés/hűtés... ki * ) a hőmérsékleti viszonyok szerint Befúvó-ventilátor... be Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés/hűtés... be 1) Ezek a kódok jelzik a mindenkori üzemmódokat a DigiNet szabályozásnál (lásd a Vezérlés és szabályozás" fejezetét). Táblázat E1: RoofVent twin cool üzemmódjai 96

97 RoofVent twin cool Műszaki adatok 3 Műszaki adatok 3.1 Típuskulcsok Mennyezeti egység TWC - 9 / DN5 / LW.T + T - K.C - D /... Készüléktípus RoofVent twin cool Készülékméret 9 Vezérlés DN5 DigiNet 5-höz KK Nem Hoval vezérléshez Tetőn kívüli egység Tetőn kívüli egység energia-visszanyeréssel RoofVent twin készülékhez Kombiszekrény T Energia-visszanyeréssel, távozólevegő-szűrővel (regiszter nélkül) T.T Energia-visszanyeréssel, távozólevegő-szűrővel és T típusú fűtőregiszterrel (4-vezetékes rendszerhez) Fûtõ-/hűtőelem K.C Fûtõ-/hűtőelem C típusú fűtőregiszterrel K.D Fûtõ-/hűtőelem D típusú fűtőregiszterrel Air-Injector (örvénykamra) Opciók E Táblázat E2: Típuskulcsok 3.2 Alkalmazási határok Távozólevegő hőmérséklet max. 5 C Távozólevegő relatív páratartalma max. 6 % Távozólevegő nedvességtartalma 1 max. 9,5 g/kg Külső hőmérséklet 2 min. -3 C Fűtőközeg hőmérséklete max. 12 C Üzemi nyomás max. 8 kpa Befúvott-levegő hőmérséklete max. 6 C Legkisebb üzemidő VE2 min. 3 min Kondenzátum-mennyiség max. 15 kg/h Légteljesítmény min. 5 m 3 /h 1 Amennyiben a helyiség nedvességtartalma 2 g/kg-mal megnő, a hőcserélőhöz cseppelvezetőt, a távozólevegő-rács elé egy távozólevegő-szűrőt kell szerelni 2 Ki kell építeni a kondezvíz-elvezetést a lemezes hőcserélőtől a -2 C alatti külső hőmérsékletű üzem esetén Figyelem! A kondenzátum általi készüléksérülés veszélye! Magas nedvességterhelés vagy nagyon alacsony külső hőmérséklet esetén a távozólevegő nedvességtartalma az 1-es hőcserélőben. Alkalmazzon cseppleválasztót (opció), ami megakadályozza a kondenzátum készülékbe csepegését. Táblázat E3: RoofVent twin cool alkalmazási határértékei 97

98 RoofVent twin cool Műszaki adatok 3.3 Alkalmazási határok Készüléktípus TWC-9 Levegő-ellátás Névleges térfogatáram Befúvott-levegő m³/h 7 Távozó levegő m³/h 7 Szellőztetett csarnokfelület max. m² 661 Energia-visszanyerés Hővisszanyerési mutató száraz levegőre % 75 Hővisszanyerési mutató nedves levegőre % 86 Ventilátoradatok Tápfeszültség V AC 3 x 4 Megengedett feszültségeltérés % ± 1 Frekvencia Hz 5 Teljesítményfelvétel motoronként kw 3, Áramfelvétel A 6,5 Motorvédő relé beállítási értéke A 7,5 Fordulatszám (névleges) min Állítómotor rugóvisszatérítéssel Tápfeszültség V AC 24 (tetőkészülékben) Frekvencia Hz 5 Vezérlőfeszültség V DC 2 1 Forgatónyomaték Nm 15 Futásidõ s 15 Rugóvisszatérítés futási ideje s 16 Állítómotor Tápfeszültség V AC 24 Frekvencia Hz 5 Vezérlőfeszültség V DC 2 1 Forgatónyomaték Nm 1 Futásidõ 9 -os elforduláskor s 15 Szűrőfelügyelet Differenciál-nyomásellenőrző gyári beállítása Pa 3 Hőcserélő jegesedésvédelme Differenciál-nyomásellenőrző gyári beállítása Pa 3 Táblázat E4: RoofVent twin cool műszaki adatai 98

99 RoofVent twin cool Műszaki adatok 3.4 Zajteljesítmény Készüléktípus TWC-9 Üzemmód VE2 REC Pozíció Hangnyomásszint (5 m távolság) 1) db(a) Teljes-zajszint db(a) Oktáv-zajszint 63 Hz db(a) ) 125 Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) E 1) Félgömbformájú kisugárzással, reflexiószegény környezetben 2) A szabadban (tetőkészülék) Táblázat E5: RoofVent twin cool zajszintje 99

100 RoofVent twin cool Műszaki adatok 3.5 Fűtőteljesítmény Külső hőmérséklet 5 C 15 C PWW Méret Típus Q Q TG H max t Zul p W m W Q Q TG H max t Zul p W m W C kw kw m C kpa l/h kw kw m C kpa l/h 8/6 TWC-9 C , , TWC-9 D 6/4 TWC-9 C , , TWC-9 D , , Magyarázat PWW = Fűtőközeg hőmérséklete Típus = Fűtőregiszter típusa Q = Fűtőteljesítmény Q TG = Transzmissziós hőigény fűtőteljesítmény lefedése t Zul = Befúvott-levegő hőmérséklete H max = Maximális kifúvási magasság (18 C-os helyiséghőmérsékletnél) m W = Víz-térfogatáram p W = Vízoldali nyomásveszteség Vonatkozás Helyiséglevegő-hőm. 18 C, Távozólevegő-hőm. 2 C / 4 %-os relatív páratartalom Nem megengedett üzemeltetési állapot, mivel a maximális befúvottlevegő-hőmérséklet a 6 C-ot meghaladná Táblázat E6: RoofVent twin cool fűtőteljesítményei Tudnivaló Transzmissziós hőigény fűtőteljesítmény lefedése (Q TG ) figyelembe veszi a szellőztetési hőigényt (Q L ) és az energia-visszanyerés teljesítményét (Q ERG ) a mindenkori levegőkondíciók mellett. Kiszámítása a következő módon történik: Q TG = Q + Q ERG - Q L 1

101 RoofVent twin cool Műszaki adatok 3.6 Hűtőteljesítmény Hűtőközeg-hőmérséklet 6/12 C 8/14 C t A rf A Típus Q sen Q ges Q TG t Zul p W m W m K Q ges Q sen Q TG t Zul p W m W m K C % kw kw kw C kpa l/h kg/h kw kw kw C kpa l/h kg/h 28 4 TWC-9 C TWC-9 D TWC-9 C TWC-9 D TWC-9 C TWC-9 D TWC-9 C TWC-9 D Magyarázat: t A = Külső levegő hőmérséklete rf = Külső levegő páratartalma Típus = Hűtőregiszter típusa Q sen = Érezhető hűtőteljesítmény Q ges = Összes hűtőteljesítmény t Zul p W m W m K = Befúvott-levegő hőmérséklete = Vízoldali nyomásveszteség = Víz-térfogatáram = Kondenzátum mennyisége E Vonatkozás Külsőlevegő-hőm. 28 C, helyiséglevegő 22 C, távozólevegő-hőm. 24 C / 5 %-os relatív páratartalom Külsőlevegő-hőm. 32 C, helyiséglevegő 26 C, távozólevegő-hőm. 28 C / 5 %-os relatív páratartalom Nem megengedett üzemeltetési állapot, mivel a maximális kondenzátum mennyiség a 6 kg/h-t meghaladná. Táblázat E7: RoofVent twin cool hűtőteljesítménye Tudnivaló Transzmissziós teljesítmény lefedése (Q TG ) figyelembe veszi a szellőztetési hűtési igényt (Q L ) és az energia-visszanyerés teljesítményét (Q ERG ) a mindenkori levegőkondíciók mellett. Kiszámítása a következő módon történik: Q TG = Q sen + Q ERG - Q L Tudnivaló Transzmissziós hőigény fűtőteljesítmény lefedése (Q TG ) figyelembe veszi a hűtési igényt (Q L ) és az energia-visszanyerés teljesítményét (Q ERG ) a mindenkori levegőkondíciók mellett. Kiszámítása a következő módon történik: Q TG = Q sen + Q ERG - Q L 11

102 RoofVent twin cool Műszaki adatok 3.7 Minimális és maximális távolságok X/2 X Y Készüléktípus TWC-9 A RoofVent készülékek elhelyezésénél ügyelnie kell arra, hogy egy készülék se szívhassa Készüléktávolság X min. m 12, be a másik készülék kifúvott levegőjét. max. m 26, Szerviz és karbantartási célból a fűtő-/hűtőregiszter hátulsó oldalán kb. 1,5 m szabad teret Kifúvási magasság Y min. 1) m 5, max. 2) m 8, 11, kell biztosítania. 1) A befúvórács opcióval a minimális magasság 1 m-rel csökkenthető (lásd Opciók fejezetet). 2) A maximális magasság a keretfeltételek szerint (lásd a E6 táblázatban). A távozólevegő-rács jól megközelíthető legyen. A befúvott légáram akadálytalanul terjeszkedhessen a légtérben (vegye figyelembe a gerendázatot és a világítást). Táblázat E8: Minimális és maximális távolságok 12

103 RoofVent twin cool Műszaki adatok 3.8 Méret- és tömegadatok E Y N Rp Tetőn kívüli egység LW.T Kombiszekrény T Kábelátvezetés villamos csatlakozáshoz Revíziófedél Fűtő-/hűtőelem K Air-Injector (örvénykamra) D Visszatérő Előremenő Kondenzátum csatlakozás Kép E4: RoofVent twin cool méretei (méretek mm-ben) 13

104 RoofVent twin cool Műszaki adatok Regisztertípus C D N mm Y mm Víztartalom l 11,7 18, Csatlakozás " Rp 1½ (belső) Táblázat E9: Fűtőregiszter adatai Rp 2 (belső) TWC-9 C, ill. D regisztertípussal C D Tetőn kívüli egység kg Mennyezeti egység kg Kombiszekrény (regiszterrel) kg 2 2 Fűtő-/hűtőelem kg Air-Injector (örvénykamra) kg Összesen kg Táblázat E1: RoofVent twin cool méret- és tömegadatai 14

105 RoofVent twin cool Műszaki adatok 3.9 Légteljesítmény járulékos nyomásveszteségnél Járulékos nyomásveszteség Pa-ban TWC-9 Példa: 48 Pa járulékos nyomás veszteség 662 m³/h térfogatáramot eredményez E Térfogatáram m³/h-ban Diagram E1: RoofVent twin cool térfogatárama járulékos nyomásveszteségnél 15

106 RoofVent twin cool Alkalmazási példák 4 Alkalmazási példák Útmutatás A következő alkalmazási példa a hűtési funkcióra irányul. A fűtés tervezésénél a RoofVent LHW-re vonatkozó tervezési útmutatást (B-fejezet) vegye figyelembe. Kiindulási adatok szükséges frisslevegő-teljesítmény, vagy légcsereszám csarnokméretek (hossz, szélesség, magasság) szabvány szerinti külső kondíciók kívánt helyiséghőmérséklet (a tartózkodási zónában) távozólevegő hőmérséklet 1) hűtési terhelés hűtőközeg 1) A távozólevegő hőmérséklete magasabb a helyiséghőmérsékletnél. Ez a magas csarnokok elkerülhetetlen hőmérsékletrétegződése miatt van, amit az Air-Injector a minimálisra csökkent. Ezért magassági méterenként,2 K hőmérséklet-gradienssel kell számolni. Példa Frisslevegő-teljesítmény 7. m³/h Csarnok méretei (h x sz x m) 72 x 5 x 1 m Szabvány szerinti külső kondíciók 32 C / 4% Kívánt helyiséghőmérséklet 28 C Távozólevegő-kondíciók 28 C / 5% Hűtési terhelés 2 kw Hűtőközeg PKW 8/14 C Helyiséghőmérséklet 26 C Hőmérséklet gradiens 1.,2 k Távozólevegő-hőmérséklet = 28 C Szükséges készülékszám n erf Készülékenkénti légteljesítmény alapján (lásd E4-es táblázat) válasszon ki átmenetileg egy készülékméretet. (A további számítások eredményétől függően a kiválasztást adott esetben egy másik készülékméretre ismételje meg.) n erf = 7. / 7. n erf = 1 Kiválasztásra kerül 1 db TWC-9, n erf V erf V G = V erf / V G = szükséges frisslevegõ mennyiség (m 3 /h) = a választott készülékméret légteljesítménye (m³/h) Tényleges frisslevegő teljesítmény V (m³/h) V = n V G n = választott darabszám V = 1 7. V = 7. m³/h Transzmisszó lefedéséhez szükséges teljesítmény (érezhető hűtőteljesítmény) készülékenként Q TG (kw) Q TG = Q Teff / n Q TG = 2 / 1 Q TG = 2 kw Regisztertípus kiválasztása A készülékenkénti, transzmisszó lefedéséhez szükséges teljesítménnyel a E7-es táblázatból a szükséges regisztertípus kiválasztható. Kiválasztásra került a C-típusú regiszter 23 kw teljesítménnyel PKW 8/14 C-nál és 32 C / 4% külső hőmérsékletnél. Tudnivaló Vegye figyelembe, hogy a hűtőgép méretezéséhez az össz hűtési teljesítménnyel Q ges kell számolni. 16

107 RoofVent twin cool Alkalmazási példák Keretfeltételek ellenőrzése Maximális szellőztetett csarnokfelület Ki kell számítani az egy készülékre eső szellőztetett csarnokfelületet a kiválasztott szükséges készülékszám alapján. Ha ez meghaladja a maximális értéket E4 táblázat, akkor a készülékszámot meg kell növelni. A minimális és maximális távolságok betartása A E8 táblázat alapján le kell ellenőrizni a készülék-elhelyezési távolságok megfelelőségét a csarnokméretekhez igazodóan. Készülékszám meghatározása Nagyobb készülékszámmal emelkedik az üzem flexibilitása, de ezzel együtt a költségek is emelkednek. Az optimális megoldáshoz a költséget és a szellőztetés minőségét kell egymással szembeállítani. Csarnokfelület = 72 5 /1 = 36 m² Max. szellőztetett csarnokfelület = 661 m² rendben van A minimális és maximális készüléktávolságok szimmetrikus készülékelhelyezéssel betarthatóak rendben van Kiválasztásra kerül 1 db TWC-9 C-típusú hűtőregiszterrel. Ezzel biztosított egy kedvező áru és energiatakarékos üzem. E 17

108 RoofVent twin cool Opciók 5 Opciók A RoofVent twin cool készülékek az opcionális lehetőségek egész sorával illeszthetőek a mindenkori projekt követelményeihez. A kézikönyv K -fejezete tartalmazza az opciós komponensek részletes leírását. Opciók Higiéniai kivitel Hidraulikus szerelvénycsoport - váltókapcsolás Motoros keverőszelep Külsőlevegő-zajcsökkentő Távozólevegő zajcsökkentő Befúvott-levegő zajcsökkentő Elszívottlevegő zajcsökkentő Akusztikus harang Befúvódoboz Elszívottlevegő szűrő az elszívottlevegő-rács elé Cseppleválasztó Kondenzszivattyú Fűtés és hűtés 4-vezetékes rendszerben Befecskendezős kapcsoláshoz alkalmas kivitel Alkalmazás A RoofVent twin cool alkalmazása a magas higiéniai követelményeket támasztó területeken (VDI 622) Az egyszerű hidraulikus szereléshez A fűtőregiszter folyamatos szabályozásához (csatlakoztatáskész) A zajkibocsátás csökkentésére az időjárásvédő rácsnál A zajkibocsátás csökkentésére a távozólevegő-rácsnál A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben (Air-Injector) Alacsonyabb helyiségeknél az Air-Injector helyett A hőcserélő 2 elszennyeződés elleni védelmére A lemezes hőcserélő 1 kondenzátumának tetőre történő elvezetésére A lemezes hőcserélő 2 kondenzátumának elvezetéséhez, közvetlenül a mennyezet alatti elvezető csatornába, vagy ki a tetőre A kombiszekrénybe egy T-típusú kiegészítő fűtőregiszter került beépítésre két komplett különálló hidraulikai körhöz A RoofVent készülékek hidraulikus befecskendezős kapcsolásához (szivattyúvezérléssel) Táblázat E11: RoofVent twin cool opcionális lehetőségei 18

109 RoofVent twin cool Vezérlés és szabályozás 6 Vezérlés és szabályozás A RoofVent twin cool vezérlésének és szabályozásának két alapvető lehetősége: Rendszer Hoval DigiNet Idegen szabályozás Leírás Ideális esetben a RoofVent twin cool vezérlése Hoval DigiNet-tel történik.ez a kifejezetten a Hoval csarnokklíma-rendszerekhez kifejlesztett szabályozási módszer számos előnyt kínál: A DigiNet a szellőzőberendezéseket egyedileg szabályozza a helyi feltételeknek megfelelően. A DigiNet maximális rugalmasságot engedélyez az üzemeltetéshez, a szabályozási zónák, készülékkombinációk, üzemmódok és üzemidők vonatkozásában. A DigiNet vezérli a légelosztást és biztosítja a legmagasabb szellőztetési hatékonyságot. A DigiNet szabályozza az energiavisszanyerés teljesítményét a lemezes hőcserélőben. A csatlakoztatáskész készülékek a beépített MSR-komponensekkel egyszerűen tervezhetőek és szerelhetők. A DigiNet üzembe helyezése a Plug&Play komponenseknek és az előre felcímzett szabályozómoduloknak köszönhetően egyszerű és gyors. A Hoval DigiNet részletes leírását ezen kézikönyv Vezérlés és szabályozás L-fejezetében találja. A RoofVent twin cool idegen rendszerrel is vezérelhető, de annak feltétlenül figyelembe kell vennie a decentralizált berendezések sajátosságait. Idegen vezérléshez a RoofVent twin cool készülékeket Unit bekötődoboz helyett csak egyszerű bekötődobozzal szállítjuk. Bővebb információ a RoofVent twin cool bekötődobozos készülék leírásánál. E Táblázat E11: RoofVent LKW vezérlése és szabályozása 19

110 RoofVent twin cool Szállítás és szerelés 7 Szállítás és szerelés 7.1 Szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A szállítási- és szerelési munkálatokat csak szakemberek végezhetik! A RoofVent twin cool készülékeket 3 egységben (tetőn kívüli egység, kombiszekrény, fűtő/-hűtőelem Air-Injektorral) külön raklapokon szállítjuk. Az összetartozó egységeket az azonos készülékszámok jelzik. Tudnivaló Az opcionálisan rendelt elemektől függően a szállítás több egységben is történhet. A tető alatti egység helyszínen történő összeszereléséhez emelőtargonca vagy daru szükséges. A szerelés előkészítéséhez fontosak az alábbiak: Mindkét egység szerelése a tetőn kívülről történik, ehhez daru vagy helikopter szükséges. A beemeléshez két db kb. 6 m-es heveder szükséges. Győződjön meg arról, hogy a tetőkonzol a Tervezési útmutatóban megadott adatoknak megfelel-e. Ügyeljen a készülék pozicionálására. A készülékeket a tetőkonzolhoz az önsúlyuk rögzítik. A felfekvési felületeket szilikonnal, vagy PU-habbal le kell tömíteni. Távozólevegő zajcsillapító alkalmazása esetén a készüléket rögzítse le a tetőkonzolhoz. A csatolt szerelési útmutató előírásait tartsa be. 7.2 Hidraulikai szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A hidraulikai szerelési munkálatokat csak szakemberek végezhetik! A Hoval DigiNet szabályozási rendszer a készülékek egy elosztóhálózatról történő egyenkénti hidraulikus kapcsolására épít, ezért minden készülék elé egy keverőszelep beépítése szükséges. Az alapkiviteli kapcsolás a váltókapcsolás. A hőtermelővel és a fűtési csővezeték-hálózattal szemben támasztott követelmények A hidraulikus rendszer egyezzen meg a szabályozástechnikai zónafelosztással A szabályozási zónán belüli készülékek azonos hidraulikai kialakításúak legyenek, hogy biztosított legyen az egyforma szabályozás A fűtőközeg (max. 12 C) 15 C alatti külső hőmérséklettől megfelelő mennyiségben és hőmérséklettel álljon rendelkezésre a keverőszelepnél Szükséges az előremenő hőmérséklet időjáráskövető szabályozása. A Hoval DigiNet szabályozási rendszer hetente egyszer egy percre fűtési igényre kapcsol a fűtési keringtető szivattyú hosszabb állása miatti megszorulás elkerülése érdekében. A felhasználói körrel szemben támasztott követelmények: A háromjáratú keverőszelep lineáris jelleggörbével rendelkezzen és kiváló minőségű legyen A szelepautoritás legyen,5 A szelepműködés legyen rövididejű (1s) Folyamatos működésű (DC 1V) szelep szükséges Szükségüzem esetére a szelep kényszervezérelt kialakítású legyen (AC 24V). A szelep távolsága a készüléktől maximum 2 m lehet. Figyelem! Sérülésveszély a leeső tárgyak miatt. A fűtőregiszter nem terhelhető az előremenő vagy a visszatérő csőrendszer és szerelvényei által! Figyelem! A hidraulikus szerelvénycsoport, illetve a motoros keverőszelep opciókkal a hidraulikai szerelést leegyszerűsíti és meggyorsítja! 11 Kép E5: RoofVent készülékek szerelése a tetőről történik Kondenzátum elvezetés A kondenzátum elvezetés lejtését és keresztmetszetét úgy kell méretezni, hogy kondenzátum-torlódás ne fordulhasson elő.

111 RoofVent twin cool Szállítás és szerelés < 2 m E Unit-kapcsolódoboz Helyiséghőmérséklet érzékelő Fűtési igényjelzés novanet rendszerbusz Fűtési zavarjel-bemenet Hűtési igényjelzés Betáp Hűtési zavarjel-bemenet Fűtési-kapcsolószekrény Csatlakozódoboz Fűtési keringtető szivattyú Fűtési kör Motoros keverőszelep DigiMaster Hűtési kör Gyűjtött hibajel Zóna-kapcsolószekrény Külső hőmérséklet érzékelő Fűtés/hűtés váltókapcsoló Kép E6: Hidraulikus váltókapcsolás elvi rajza 111

112 RoofVent twin cool Szállítás és szerelés 7.3 Villamos szerelések Figyelem! Áramütés veszélye. Az elektromos szereléseket csak szakképzett elekt romos szakember végezheti! Tartsa be a vonatkozó előírásokat (pl.: EN 624-1) Hosszú kábelfektetés esetén le kell ellenőrizni a vezetékkeresztmetszetek megfelelőségét Az elektromos szerelést a kapcsolási terv alapján kell elvégezni (E7-es kép: kábelvezetés a készülékben) A Busz-kábelt a hálózati kábeltől elkülönítve kell vezetni Az Air-Injectortól a kombiszekrényig, és a kombiszekrénytől a tetőn kívüli egységig a dugaszos összeköttetést létre kell hozni Az ERG- és bypass-zsalu 2 állítómű kábelezése a Unitkapcsolószekrényhez A keverőszelepet be kell kötni a bekötődobozba (a Hoval motoros keverőszelep dugasszal csatlakoztatható) Befecskendezős kapcsolásnál: a szivattyút le kell kábelezni a Unit bekötődobozba Gondoskodni kell a zóna kapcsolószekrény hálózati túláramvédelmének vevőoldali kiépítéséről (zárlati szilárdság 1 ka) Unit-kapcsolódoboz revíziókapcsolóval ERG- és bypass-zsalu 2 állítómű Állítómű dugaszos összeköttetése Air-Injektor kábelátvezetése és dugaszos összeköttetése Betáp Busz-vezeték Bekötődoboz 112 Kép E7: Kábelelvezetés a készülékben

113 RoofVent twin cool Szállítás és szerelés Unit-kapcsolódoboz Zóna-kapcsolószekrény 3-fázisú Változat: 3 x 4 V 5 x 6 mm² RoofVent twin cool gépenként Zóna-kapcsolószekrény 1-fázisú Megnevezés Feszültség Vezeték Opció Megjegyzés Betáp 3 x 4 V 5 x 6 mm² novanet rendszerbusz 2 x,16 mm² Fűtési-/hűtési szivattyú 3 x 4 V 4 x 2,5 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) befecskendezéses kapcsoláshoz Betáp 3 x 4 V 5 x mm² az opciók alapján novanet rendszerbusz buszvezeték sajátosságai 2 x,16 mm² (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Fűtési igényjelzés feszmentes max. 2 A 3 x 1,5 mm² max. 23 V zónánként Hűtési igényjelzés feszmentes max. 23 V 3 x 1,5 mm² max. 2 A zónánként Fűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Hűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Gyűjtött hibajel feszmentes max. 6 A 3 x 1,5 mm² max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként RoofVent twin cool áramfelhasználása Fűtési keringtető szivattyú 3 x 4 V 4 x 2,5 mm² szivattyúnként Páratartalom érzékelő 24 V 4 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 4 x 1,5 mm² max. 17 m Betáp 1 x 23 V 3 x mm² az opciók alapján novanet rendszerbusz buszvezeték sajátosságai 2 x,16 mm² (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Fűtési igényjelzés Hűtési igényjelzés feszmentes max. 23 V feszmentes max. 23 V 3 x 1,5 mm² 3 x 1,5 mm² max. 2 A zónánként max. 2 A zónánként Fűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Hűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Gyűjtött hibajel feszmentes max. 6 A 3 x 1,5 mm² max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként Fűtési keringtető szivattyú 1 x 23 V 3 x 1,5 mm² szivattyúnként Páratartalom érzékelő 24 V 4 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 4 x 1,5 mm² max. 17 m E Táblázat E13: Vezetéklista 113

114 RoofVent twin cool Kiírási szöveg 8 Kiírási szöveg A RoofVent twin cool szellőztető készülék a következőkből áll: tetőkészülék energia-visszanyeréssel kombiszekrény Air-Injector (örvénykamra) vezérlés és szabályozás Az összes komponens dugaszoláskészen lekábelezve 8.1 Tetőn kívüli egység energia-visszanyeréssel LW.T A burkolat önhordó, alucink lemezből készült, időjárásálló, belülről szigetelt (B1-es tűzvédelmi osztályú), időjárásvédő ráccsal a külsőlevegő-szűrő és a Unit kapcsolódoboz egyszerű megközelíthetőségéhez, gyorszárakkal szerelt revíziófedéllel a távozólevegő-szűrő egyszerű megközelíthetőségéhez, külső revíziókapcsolóval az erősáramú rész leválasztásához. A tetőn kívüli egység tartalmazza: külsőlevegő-szűrőt (G4-es osztályú zsákszűrő), nyomáskülönbség-határolóval és szűrőfelügyelettel, ellentétes járású külsőlevegő- és recirkulációs zsaluzatokat állítóművel, rugóvisszatérítéssel alumínium lemezes hőcserélőt bypasszal, nyomáskülönbség-kapcsolóval, kondenzátum felfogóval és szifonnal a tetőre történő elvezetéshez; beépített ERG- és bypass-zsalukkal, állítóművel, rugóvisszatérítéssel az energia-visszanyerés szabályozásához. karbantartást nem igénylő, közvetlenül hajtott befúvó ventilátor karbantartást nem igénylő, közvetlenül hajtott elszívó ventilátor frekvenciaátalakítóval Unit-kapcsolódoboz DigiUnit szabályozóval a Hoval DigiNet szabályozási rendszer részeként. DigiUnit szabályozó DU5 A szellőzőberendezés komponenseivel (ventilátorok, állítómotorok, hőmérséklet érzékelők, fagyvédelmi termosztát, szűrőfelügyelet) komplett lekábelezett szabályozó modul: vezérli a készüléket a légterítéssel együtt a szabályozási zóna utasításai alapján kaszkádszabályozással szabályozza a befúvott-levegő hőmérsékletét Erősáramú rész Csatlakozókapcsok a betáphoz Reviziókapcsoló (kívülről kezelhető) Motorvédelem minden ventilátorhoz Biztosítékok Transzformátor a DigiUnit-hoz, a keverőszelephez és az állítómotorokhoz Relé a szükségüzemhez Csatlakozó kapcsok állítómotorokhoz és érzékelőkhöz Kapcsolódoboz-fűtés Típus LW.T-9 /DN5 Névleges légteljesítmény befúvás/elszívás 7 m³/h Hővisszanyerési mutató 75 % Teljesítményfelvétel motoronként 3, kw Tápfeszültség AC 3 x 4 V Frekvencia 5 Hz 8.2 Kombiszekrény T.T Ház alucink lemezből, távozólevegő ráccsal és revizió fedéllel a fűtőregiszter egyszerű megközelíthetőségéhez. A kombiszekrény tartalmazza: alumínium lemezes hőcserélőt bypasszal, ERG- és bypass-zsalukkal, állítóművel az energia-visszanyerés szabályozásához távozólevegő-szűrőt (G4-es zsákszűrő) nyomáskülönbség-kapcsolóval a szűrőfelügyelethez távozólevegő hőmérséklet érzékelőt zajcsökkentőt, mint befúvott-levegő diffúzort Típus T.T Fűtő-/hűtőelem K.C / K.D Belső szigetelésű ház alucink lemezből, alumínium lamellás rézcsövekkel szerelt fűtő-/hűtőregiszterrel, gyűjtőedénnyel ellátott cseppleválasztóval és fagyvédelmi termosztáttal, szifon kondenzátum-vezetékre történő csatlakoztatásra (mellékelve). Típus K. -9 Fűtőteljesítmény... kw Fűtőközeg PWW... /... C Belépő hőmérsékletnél... /... C Hűtőteljesítmény... kw Hűtőközeg PKW... C Belépő hőmérsékletnél... C Belépő páratartalomnál... % 114

115 RoofVent twin cool Kiírási szöveg 8.4 Air-Injector D (örvénykamrás befúvó) Belső szigetelésű ház alucink lemezből az alábbiakkal: örvénykamrás légfúvó koncentrikus fúvókával, állítható terelőlapátokkal és beépített zajcsökkentő-haranggal állítómotorral a levegőelosztás automatikus állításához befúvott-levegő hőmérséklet érzékelővel elektromos kötöződobozzal (ez tartalmazza a fűtési/hűtési keverőszelep csatlakozókapcsait is). Típus D-9 Szellőztetett csarnokfelület... m Opciók Higiénikus kivitel Külsőlevegő-szűrő, F7-es osztályú Távozólevegő-szűrő, F5-ös osztályú Hidraulikus szerelvénycsoport váltókapcsoláshoz HG Előregyártott szerelvénycsoport hidraulikus váltókapcsoláshoz az alábbi szerelvényekkel: motoros keverőszelep, szabályozószelep, golyóscsap, automatikus légtelenítő és csavarkötések a készülékbe és az elosztóhálózatba történő beépítéshez. A keverőszelep dugaszos csatlakoztatásra szerelve, beállítva a mindenkori fűtő-/hűtőregiszterhez és a Hoval DigiNet szabályozó rendszerhez Motoros keverőszelep..hv Motoros üzemű, folyamatos szabályozású szelep, csatlakoztatása a bekötődobozba, beállítva a mindenkori fűtő-/ hűtőregiszterhez Külsőlevegő-zajcsökkentő ASD Alucink-lemez ház zajcsökkentő anyaggal bélelve, felszerelése az időjárásvédő ajtóra, az itt keletkező zajkibocsájtás csökkentésére, csillapítás mértéke db Távozólevegő-zajcsökkentő FSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a távozólevegő-rácsra, az itt keletkező zajkibocsájtás csökkentésére, csillapítás mértéke db Befúvottlevegő-zajcsökkentő ZSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a szűrődoboz és a fűtő-/hűtőelem közé, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Elszívottlevegő-zajcsökkentő ABSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, az elszívórács részegységeként, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Akusztikus harang AHD Nagy térfogatú zajcsökkentő harang, zajcsökkentő anyaggal bélelt ernyővel, csillapítás mértéke 4 db Befúvódoboz AK Alucink-lemezből, 4 db állítható befúvó-zsaluzattal (Air- Injector helyett) Elszívottlevegő szűrő az elszívottlevegő-rács elé AF Alkatrészként elszívottlevegő-rácsnál, Alucink-lemez ház betolt szűrővel (G4-es osztály Cseppleválasztó TA Alumínium lamellákból álló, a lemezes hőcserélő belépési oldalán lévő távozólevegőáramba szerelve, a kondenzátum tetőre történő elvezetésére Kondenzátumszivattyú KP centrifugálszivattyúból, gyűjtőedényből és műanyagtömlőből áll, szállítási mennyiség max. 15 l/h 3 m-es emelési ma gas ságnál Fűtés és hűtés 4-vezetékes rendszerben a kombiszekrénybe egy T-típusú kiegészítő fűtőregiszter került beépítésre Típus T.T-9 Fűtőteljesítmény... kw Fűtőközeg PWW... /... C Belépő hőmérsékletnél... /... C Kialakítás a befecskendező-kapcsoláshoz ES A fűtési szivattyú vezérlése és erősáramú egysége beépítve a Unit-kapcsolódobozba E 115

116 RoofVent twin cool Kiírási szöveg 8.6 Vezérlés és szabályozás Digitális szabályozás decentralizált csarnokklíma-rendszerek optimális működtetéséhez: rendszerfelépítés az OSI-modell szerint egyedi szabályozó modulok helyszíni összeköttetése novanet rendszerbusz-szal egyenjogú keresztkommunikáció (peer-to-peer/multiper) a novanet protokoll-on ketesztül gyors reakcióidők az eseményorientált adatátvitel következtében gyártóműben előcímezett szabályozómodulok, beépített villámvédelem és elemes-tárolású RAM-építőkövekkel helyszíni tervezés nem szükséges DigiNet kezelőkészülékek DigiMaster DM5 Előprogramozott Plug és Play kezelőkészülék grafikus érintőpaneles színes kezelőfelülettel, beépítve a zóna-kapcsolószekrény ajtajába: A DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztáskezelés, vezérlőparaméterek) DigiCom DC5 A Hoval DigiNet PC-vel történő kezeléséhez, kezelőszoftverrel, novanet-routerrel és összekötő kábelekkel: a DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztás-kezelés és továbbítás, vezérlőparaméterek) Trend-funkció, adattárolás és könyvelés differenciált jelszóvédelem DigiEasy DE5 Egy szabályozási zóna kiegészítő kezelőkészüléke a zónaszekrény ajtajába, vagy a falra felszerelve: az aktuális beállított helyiséghőmérséklet kijelzése a beállított helyiséghőmérséklet korrigálása ± 5 C-kal riasztások kijelzése és nyugtázása üzemmódok átkapcsolása DigiNet zónaszekrény A zóna-kapcsolószekrény (lakkozott acéllemez RAL 735) az alábbiakat tartalmazza: 1 külsőhőmérséklet érzékelő 1 transzformátor 23 / 24 V 2 védőkapcsoló a transzformátorhoz (1-pólusú) 1 relé 1 hálózati leválasztó (2-pólusú, kívülről) be-, és kimeneti sorkapcsok (felül) 1 elektromos kapcsolási rajz szabályozott zónánként 1 DigiZóna-vezérlés, 1 fűtési/ hűtési váltókapcsoló, 1 relé és 1 helyiséghőmérséklet érzékelő (mellékelve). DigiZóna-vezérlés DZ5 Zónánkénti szabályozó készülék a zóna-kapcsolószekrénybe beépítve: Feldolgozza a helyiség- és a külsőhőmérséklet bemeneteket, a fűtési zavart, a hűtési zavart és az egyedi funkciókat (opció) Az időprogramnak megfelelően kapcsolja az üzemmódokat Fűtési igényjelzés, hűtési igényjelzés és gyűjtött hibajel kimeneteket kezeli Opciók Gyűjtött zavarjel kijelző lámpa Hálózati aljzat Fűtési keringtető szivattyú vezérlése 2-pólusú védőkapcsoló Beépített DigiUnit-szabályozós készülékek áramellátása DigiUnit-szabályozó nélküli készülékek integrációja Helyiséghőmérséklet középértékképzés DigiPlus-vezérlés Páratartalom érzékelő CO 2 -érzékelő Talapzat Opciók Ablak a DigiMaster részére IP 65-ös keret novanet csatlakozódoboz 4 egyedi funkció, kapcsolóval 8 egyedi funkció, 2 kapcsolóval Egyedi funkciók sorkapocs-csatlakozókon DigiEasy beépítése 116

117 RoofVent twin pump Tartalom RoofVent twin pump Szellőztető készülék reverzibilis hőszivattyúval magas csarnokok fűtéséhez és hűtéséhez F 1 Alkalmazás Felépítés és működés Műszaki adatok Alkalmazási példák Opciók Szabályozás és vezérlés Szállítás és szerelés 14 8 Kiírási szöveg

118 RoofVent twin pump Alkalmazás 1 Alkalmazás 2 Felépítés és működés 1,1 Rendeltetészerű alkalmazás A RoofVent twin pump készülékek magas csar no kok energia-visszanyeréses fûtését, hűtését, frisslevegő betáplálását és az elhasznált levegő elvezetését valósítják meg. A rendeltetésszerû alkalmazáshoz a gyártó által elõírt sze - re lési, üzembehelyezési és üzemeltetési elõírások be tar tása is hozzátartozik, úgymint az esetleges veszélyek fi gyelembe vétele. A felsoroltakban nem szereplõ felhasználási módok nem rendeltetésszerûek. Az ebbõl adódó károkért a gyártó nem vállal felelõsséget. 1.2 Felhasználói csoport A Hoval RoofVent twin pump készülékek sze re lését, ke ze lését és karbantartását csak megfelelően képzett szak emberek vé gez hetik, akik a felmerülõ ve szé lyek isme retében vannak. Az útmutató épületgépész tervezők, ki vi telező szakemberek és végfelhasználók számára nyújt segít sé get. 1.3 Veszélyek A RoofVent twin pump készülékek a technika mai állásának megfelelőek és üzembiztosak. Minden elõvigyázatosság ellenére is fennállhatnak elõre nem látható veszélyek, amelyek nem mindig nyilvánvalóak, mint pl.: a villamos berendezésekkel folytatott munka során a RoofVent készüléken végzett munkánál az esetlegesen leeső tárgyak miatt (mint pl.szerszámok) veszélyek a tetőn végzett munkák által villámcsapás okozta alkatrész-károsodások meghibásodott alkatrészek miatti üzemzavar során a fûtõközeg ellátásnál fellépő veszélyek forró vízzel végzett munkálatok során készülék beázása a revíziófedél helytelen lezárásából adódóan. A RoofVent twin pump nagy helyiségek (gyártócsarnokok, bevásárló-csarnokok, sportcsarnokok, vásárcsarnokok stb.) szellőztetését, valamint energia-visszanyeréses fűtését és hűtését látja el az alábbi funkciókkal: fűtés (beépített, reverzibilis hőszivattyúval) hűtés (beépített, reverzibilis hőszivattyúval) külsőlevegő bevezetés elhasznált levegő eltávolítás recirkulációs üzem energia-visszanyerés iker lemezes hőcserélővel Air-Injectoros levegőelosztás levegőszűrés Egy komplett szellőztetőrendszer több, önálló üzemre képes RoofVent twin pump készülékből áll, melyek légcsatornák nélkül üzemelnek. A készülékek decentralizáltan a csarnok mennyezetébe kerülnek beépítésre, karbantartásuk a tetőről történik. A RoofVent twin pump készülékek óriási előnye a nagy teljesítmény és a tökéletes légelosztás, így más rendszerekkel összehasonlítva lényegesen kevesebb készülék elegendő a támasztott követelmények kielégítéséhez. 2.1 Készülék felépítése A RoofVent twin pump az alábbi részegységekből áll: Tetőkészülék energia-visszanyeréssel és kommunikációs egységgel belülről szigetelt (B1 osztály), önhordó ház alucinklemezből Kombiszekrény: tartalmazza a második lemezes hőcserélőt, a távozólevegő-szűrő t és a munkaközeg-kör csövezését Fűtő-/hűtőelem: direkt-elpárologtatóval (belülről szigetelt) Air-Injector (örvénykamrás légbefúvó): szabadalmaztatott, automatikus állítású befúvóegység, egy nagy csarnokfelület huzatmentes légelosztásához Hőszivattyú (Daikin ERQ25) A készülék szállítása 4 egységben történik: tetőn kívüli egység kombiszekrény fűtő-/hűtőelem Air-Injectorral hőszivattyú A szellőztető készülék egységei oldható csavarkötéssel kapcsolódnak egymáshoz és külön leszerelhetők. A hőszivattyú szerelése a tetőre történik a készülék közelében 118

119 RoofVent twin pump Felépítés és működés 2.2 Légelosztás örvénykamrával (Air-Injector) A szabadalmaztatott légelosztó - ún. örvénykamra - a ké szü - lék meghatározó eleme. A levegő befúvási szö ge az állítható terelőlapátokkal változtatható. Ez függ a tel je sítménytől, a be fú vási ma gas ság tól, valamint a friss- és he lyi ség le ve gő kö zöt ti hő mér sék let kü lönb ségtől. A levegő tehát me rő legesen le fe lé, egy bizonyos kúpszögben, vagy víz szintesen a mennyezet alatt kerül befúvásra. Ezáltal biztosított, hogy: minden RoofVent twin pump készülék nagy csar nok fe lületet szellőztessen, fűt sön és hűtsön, a tartózkodási zónában huzathatás ne léphessen fel, a helyiségben ne legyen hőmérsékletrétegződés, ez zel ener giát takarítunk meg. F Tetőn kívüli egység: tetőkészülék energia-visszanyeréssel és kommunikációs egységgel Tető alatti egység: a kombiszekrény b fűtő-/hűtőelem c Air-Injector (örvénykamra) Reverzibilis hőszivattyú a b c Kép F1: RoofVent twin pump felépítése 119

120 RoofVent twin pump Felépítés és működés 12

121 RoofVent twin pump Felépítés és működés Air-Injector (örvénykamrás légbefúvó) állítómotor: a befúvott-levegő terítési szögének fokozatmentes állítása a függőlegestől (= 2%) a vízszintesig (=1%) Fűtő-/hűtőregiszter: alumínium lamellás rézcsövekkel szerelt elpárologtató/kondenzátor Reviziófedél: a fűtő-/hűtőregiszter megközelítéséhez Lemezes hővisszanyerő2: bypass-szal a teljesítményszabályozáshoz ERG-zsalu (energia-visszanyerés) és bypass-zsalu2: ellentétesen működő zsaluzatok az energia-visszanyerés szabályozásához, (folyamatos) állítómotorral Távozólevegő-szűrő: zsákszűrő nyomáskülönbség-kapcsolóval a szűrőfelügyelethez Reviziófedél: a távozólevegő-szűrő egyszerű megközelítéséhez ERG-zsalu (energia-visszanyerés) és bypass-zsalu1: ellentétesen működő zsaluzatok az energia-visszanyerés szabályozásához, (folyamatos) állítómotorral rugóvisszatérítéssel Időjárásvédő rács: a külsőlevegő-szűrő és a Unit bekötődoboz egyszerű megközelítéséhez Külsőlevegő-szűrő: zsákszűrő nyomáskülönbség-kapcsolóval a szűrőfelügyelethez Lemezes hővisszanyerő1: bypass-szal a teljesítményszabályozáshoz, nyomáskülönbség-kapcsolóval és kondenzátum elvezetéssel Külsőlevegő-zsalu és recirkulációs zsalu: ellentétes üzemű zsaluzat a külsőlevegős és recirkulációs üzemmódok átkapcsolásához, (folyamatos) állítómotorral rugóvisszatérítéssel Gravitációs zsalu: üzemszünet esetén zárja a bypasst, így megakadályozza a hőveszteséget Távozólevegő-ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor, variálható légteljesítménnyel a leolvasztáshoz Távozólevegő-rács: a távozólevegő-ventilátor megközelítéséhez Kommunikációs egység: kommunikációs dobozzal és expanziós szeleppel Daikin ERQ25 hőszivattyú: léghűtéses kondenzátorból, Scroll kompresszorból, hűtőközeg-tárolóból hűtőközeggel, villamos kapcsolási szekrénnyel és szerelvényekkel Reviziófedél: a befúvó ventilátor megközelítéséhez Levegőbefúvó ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor Távozólevegő-rács Cseppleválasztó Kondenzátum csatlakozás F Kép F2: RoofVent twin pump felépítése 121

122 RoofVent twin pump Felépítés és működés Külsőlevegő-belépés az időjárásvédő rácson keresztül Szűrő, nyomáskülönbség-kapcsolóval Külsőlevegő-zsalu, állítóművel Lemezes hőcserélő1 nyomáskülönbség-kapcsolóval Levegőbefúvó ventilátor Zajcsökkentő és diffúzor Lemezes hőcserélő2 Fűtő-/hűtőregiszter (direktelpárologtató) Levegő/levegő hőszivattyú (fűtés/hűtés) Cseppleválasztó Befúvottlevegő-hőmérsékletérzékelő Air-Injector (örvénykamra), állítóművel Távozólevegő-belépés a távozólevegő-rácson keresztül Távozólevegő-hőmérsékletérzékelő ERG-/bypass-zsalu 2 állítóművel Szűrő, nyomáskülönbség-kapcsolóval Recirkulációs zsalu (a külsőlevegő-zsaluval ellentétes járású) ERG-/bypass-zsalu 1 állítóművel Gravitációs zsalu Távozólevegő-ventilátor Zajcsökkentő és diffúzor Távozólevegő-kilépés a távozólevegő-rácson keresztül Kép F3: RoofVent twin pump működési vázlata 122

123 RoofVent twin pump Felépítés és működés 2.3 Üzemmódok A RoofVent twin pump üzemmódjai: KI Befúvás és elszívás Recirkulációs Recirkulációs éjszakai Elszívás Befúvás Éjszakai hűtés nyáron Szükségüzem A DigiNet szabályozási rendszer szabályozási zónánként automatikusan vezérli az üzemmódokat az időprogramnak megfelelően. Ezen felül Ön: a szabályozási zónán belül manuálisan állíthatja az üzemmódokat a RoofVent twin pump készülékeket egyenként a KI, a recirkulációs, az elszívás vagy a befúvás üzemmódokra kapcsolhatja Kód 1) Üzemmód Alkalmazás Vázlat OFF Ki A ventilátorok kikapcsolt állapotban vannak. A fagyvédelem aktív marad. Helyiséghőmérséklet-szabályozás nincs. ha nem szükséges a RoofVent twin pump működtetése Befúvó-ventilátor... ki Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés/hűtés... ki F VE2 Befúvás és elszívás A RoofVent twin pump befújja a frisslevegőt a helyiségbe és elszívja az elhasznált levegőt. A hő-/hűtési szükségletek és a hőmérsékletviszonyok függvényében a fűtést/hűtést és az energia-visszanyerést automatikusan szabályozza. A nappali beállított helyiséghőmérséklet aktív. a helyiség használata során Befúvó-ventilátor... be Távozólevegő-ventilátor.. be Energia-visszanyerés...,..1% Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés/hűtés...,..1% Kevertlevegős üzem Alacsony külső hőmérsékletnél a RoofVent twin pump automatikusan kevertlevegős üzemre kapcsol (5 % külső levegő, 5 % recirkulációs levegő). A távozólevegő-ventilátor részleges légteljesítménnyel üzemel. Befúvó-ventilátor... be (1 %) Távozólevegő-ventilátor.. be (5 %) Energia-visszanyerés... 1 % Frisslevegő-zsalu... félig nyitva Recirkulációs zsalu... félig nyitva Fűtés... 1 % Leolvasztás Nagyon alacsony külső hőmérsékletnél a távozólevegő kondenzátuma megfagyhat. Ha a hőcserélőben a nyomásveszteség túl nagy, a RoofVent készülék automatikusan leolvasztásra kapcsol. a hőcserélők leolvasztásához Befúvó-ventilátor... ki Távozólevegő-ventilátor.. be (5%) Energia-visszanyerés... 1% Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés/hűtés... 1% 123

124 RoofVent twin pump Felépítés és működés Kód 1) Üzemmód Alkalmazás Vázlat REC Recirkulációs Be/Ki üzem: hő- vagy hűtési igény esetén a RoofVent twin pump beszívja a helyiség levegőjét, felmelegíti, illetve lehűti, majd ismét befújja a helyiségbe. A nappali beállított helyiséghőmérséklet aktív. előfűtéshez ill. előhűtéshez Befúvó-ventilátor... be *) Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés/hűtés... be *) RECN Recirkulációs éjszakai Mint a REC üzemmód, csak az éjszakai beállított hőmérséklettel. éjszaka és hétvégén * ) hő-, vagy hűtési igény esetén EA Távozólevegő A RoofVent twin pump elszívja az elhasznált helyiséglevegőt. Helyiséghőmérséklet-szabályozás nincs. különleges esetekre Befúvó-ventilátor... ki Távozólevegő-ventilátor.. be Energia-visszanyerés... % Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés/hűtés... ki SA Befúvott-levegő A RoofVent twin pump befújja a frisslevegőt a helyiségbe. A hő-/hűtési szükségletek és a hőmérsékletviszonyok függvényében a fűtést/hűtést szabályozza. Az elhasznált helyiséglevegő a nyitott nyílászárókon keresztül távozik a szabadba, vagy más módszerrel elszívásra kerül. A nappali beállított helyiséghőmérséklet aktív. különleges esetekre Befúvó-ventilátor... be Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés/hűtés...,..1% NCS Éjszakai hűtés nyáron Be/Ki üzem: ha az aktuális hőmérsékletek megengedik, befújja a RoofVent twin pump a hideg külső levegőt a helyiségbe, és elszívja a meleg helyiséglevegőt. A beállított éjszakai helyiséghőmérséklet aktív. A készülék merőlegesen fújja be a külső levegőt, így a lehető legjobb hatásfokkal üzemel. éjszakai hűtéshez Befúvó-ventilátor... be *) 1) Ezek a kódok jelzik a mindenkori üzemmódokat a DigiNet szabályozásnál (lásd a Vezérlés és szabályozás" fejezetét). Táblázat F1: RoofVent twin pump üzemmódjai Távozólevegő-ventilátor.. be *) Energia-visszanyerés... % Frisslevegő-zsalu... nyitva *) Recirkulációs zsalu... zárva *) Fűtés/hűtés... ki * ) a hőmérsékleti viszonyok szerint 124 Tudnivaló Fűtési üzemben a hőszivattyú hőcserélője lefagyhat. A fűtési teljesítmény biztosítása érdekében a rendszert leolvasztásra kapcsolja. Az olvasztási fázis maximum 1 percig tart; ez idő alatt a RoofVent twin pump készülék recirkulációs üzemben működik.

125 RoofVent twin pump Műszaki adatok 3 Műszaki adatok 3.1 Típuskulcsok Mennyezeti egység TWP - 9 / DN5 / LW.P + T.P - K.W - D /... Készüléktípus RoofVent twin pump Készülékméret 9 Vezérlés DN5 DigiNet 5-höz Tetőn kívüli egység Tetőn kívüli egység energia-visszanyeréssel és kommunikációs egységgel RoofVent twin pump készülékhez Kombiszekrény T Energia-visszanyeréssel, távozólevegő-szűrővel és csövezéssel (regiszter nélkül) Fûtõ-/hűtőelem K.W Fûtõ-/hűtőelem W típusú fűtőregiszterrel (direktelpárologtató) Air-Injector (örvénykamra) Opciók F ERQ25 Készüléktípus Daikin reverzibilis hőszivattyú Táblázat F2: Típuskulcsok 3.2 Alkalmazási határok Távozólevegő hőmérséklet max. 5 C Távozólevegő relatív páratartalma max. 6 % Távozólevegő nedvességtartalma 1 max. 9,5 g/kg Külső hőmérséklet fűtési üzem C hűtési üzem C Befúvott-levegő hőmérséklete max. 6 C Legkisebb üzemidő VE2 min. 3 min Kondenzátum-mennyiség max. 15 kg/h Légteljesítmény min. 5 m 3 /h 1 Amennyiben a helyiség nedvességtartalma 2 g/kg-mal megnő, a hőcserélőhöz cseppelvezetőt, a távozólevegő-rács elé egy távozólevegő-szűrőt kell szerelni Figyelem! A kondenzátum általi készüléksérülés veszélye! Magas nedvességterhelés vagy nagyon alacsony külső hőmérséklet esetén a távozólevegő nedvességtartalma az 1-es hőcserélőben. Alkalmazzon cseppleválasztót (opció), ami megakadályozza a kondenzátum készülékbe csepegését. Táblázat F3: RoofVent twin pump alkalmazási határértékei 125

126 RoofVent twin pump Műszaki adatok 3.3 Alkalmazási határok Készüléktípus TWP-9 Levegő-ellátás Névleges térfogatáram Befúvott-levegő m³/h 7 Távozó levegő m³/h 7 Szellőztetett csarnokfelület max. m² 661 Energia-visszanyerés Hővisszanyerési mutató száraz levegőre % 75 Hővisszanyerési mutató nedves levegőre % 86 Ventilátoradatok Tápfeszültség V AC 3 x 4 Megengedett feszültségeltérés % ± 1 Frekvencia Hz 5 Teljesítményfelvétel motoronként kw 3, Áramfelvétel A 6,5 Motorvédő relé beállítási értéke A 7,5 Fordulatszám (névleges) min Állítómotor rugóvisszatérítéssel Tápfeszültség V AC 24 (tetőkészülékben) Frekvencia Hz 5 Vezérlőfeszültség V DC 2 1 Forgatónyomaték Nm 15 Futásidõ s 15 Rugóvisszatérítés futási ideje s 16 Állítómotor Tápfeszültség V AC 24 Frekvencia Hz 5 Vezérlőfeszültség V DC 2 1 Forgatónyomaték Nm 1 Futásidõ 9 -os elforduláskor s 15 Szűrőfelügyelet Differenciál-nyomásellenőrző gyári beállítása Pa 3 Hőcserélő jegesedésvédelme Differenciál-nyomásellenőrző gyári beállítása Pa 3 Táblázat F4: RoofVent twin pump műszaki adatai 126

127 RoofVent twin pump Műszaki adatok 3.4 Hőszivattyú alkalmazási határai Készüléktípus ERQ25 Névleges fűtőteljesítmény 1 kw 31,5 Névleges hűtőteljesítmény 2 kw 28, Szabályozási tartomány %... 1 Hűtőközeg - R41a Hűtőközeg töltőmennyisége (előtöltött) kg 8,4 Elpárologtató hőmérséklete C 5, Hangnyomásszint (5 m távolságban) 3 db(a) 58 Zajteljesítmény szint 4 db(a 78 Tápfeszültség VAC 3 x 4 Frekvencia Hz 5 Max. teljesítményfelvétel kw 7,7 Max. áramfelvétel A 11,3 COP-szám - 4,9 EER-érték - 3,77 Lágyindítás áramfelvétele A 74 1 Külsőlevegő-hőm. 7 C, távozólevegő-hőm. 2 C 2 Külsőlevegő-hőm. 35 C, távozólevegő-hőm. 27 C / 45 %-os relatív páratartalom 3 Félgömbformájú kisugárzással, reflexiószegény környezetben 4 A megadott értékek maximum értékek; a zajszint a Scroll-technológia miatt ingadozó F Táblázat F5: Daikin hőszivattyú műszaki adatai 127

128 RoofVent twin pump Műszaki adatok 3.5 Zajteljesítmény Készüléktípus TWP-9 Üzemmód VE2 REC Pozíció Hangnyomásszint (5 m távolság) 1) db(a) Teljes-zajszint db(a) Oktáv-zajszint 63 Hz db(a) ) 125 Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) ) Félgömbformájú kisugárzással, reflexiószegény környezetben 2) A szabadban (tetőkészülék) Táblázat F6: RoofVent twin pump zajteljesítménye 128

129 RoofVent twin pump Műszaki adatok 3.6 Fűtőteljesítmény t A Q Q TG H max t Zul C kw kw m C , ,7 23 Magyarázat Q = Fűtőteljesítmény Q TG = Transzmissziós hőigény fűtőteljesítmény lefedése t Zul = Befúvott-levegő hőmérséklete H max = Maximális kifúvási magasság (18 C-os helyiséghőmérsékletnél) Vonatkozás helyiséglevegő-hőm. 18 C, távozólevegő-hőm. 2 C / 4 %-os relatív páratartalom Táblázat F7: RoofVent twin pump fűtőteljesítményei Tudnivaló Transzmissziós hőigény fűtőteljesítmény lefedése (Q TG ) figyelembe veszi a szellőztetési hőigényt (Q L ) és az energia-visszanyerés teljesítményét (Q ERG ) a mindenkori levegőkondíciók mellett. Kiszámítása a következő módon történik: Q TG = Q + Q ERG - Q L F 129

130 RoofVent twin pump Műszaki adatok 3.7 Hűtőteljesítmény t A rf A Q sen Q ges Q TG t Zul m K C % kw kw kw C kg/h Magyarázat t A = Külső levegő hőmérséklete rf = Külső levegő páratartalma Típus = Hűtőregiszter típusa Q sen = Érezhető hűtőteljesítmény Q ges = Összes hűtőteljesítmény t Zul = Befúvott-levegő hőmérséklete m K = Kondenzátum mennyiség Vonatkozás Külsőlevegő-hőm. 28 C, helyiséglevegő 22 C, távozólevegő-hőm. 24 C / 5 %-os relatív páratartalom Külsőlevegő-hőm. 32 C, helyiséglevegő 26 C, távozólevegő-hőm. 28 C / 5 %-os relatív páratartalom Táblázat F8: RoofVent twin pump hűtőteljesítménye Tudnivaló Transzmissziós teljesítmény lefedése (Q TG ) figyelembe veszi a szellőztetési hűtési igényt (Q L ) és az energia-visszanyerés teljesítményét (Q ERG ) a mindenkori levegőkondíciók mellett. Kiszámítása a következő módon történik: Q TG = Q sen + Q ERG - Q L 13

131 RoofVent twin pump Műszaki adatok 3.8 Minimális és maximális távolságok F X/2 X Y Készüléktípus Készüléktávolság X min. m TWP-9 12, A hőszivattyút mindig a RoofVent készülék mellé kell helyezni max. m 26, A RoofVent készülékek elhelyezésénél ügyelnie kell arra, hogy egy készülék se szívhassa Kifúvási magasság Y min. 1) m 5, be a másik készülék kifúvott levegőjét. max. 2) m Szerviz és karbantartási célból a fűtő-/hűtőregiszter hátulsó oldalán kb. 1,5 m szabad teret 1) A befúvórács opcióval a minimális magasság 1 m-rel csökkenthető (lásd Opciók fejezetet). 2) A maximális magasság a keretfeltételek szerint (lásd a F7 táblázatban). kell biztosítania. A távozólevegő-rács jól megközelíthető legyen. A befúvott légáram akadálytalanul terjeszkedhessen a légtérben (vegye figyelembe a gerendázatot és a világítást). Táblázat F9: Minimális és maximális távolságok 131

132 RoofVent twin pump Műszaki adatok 3.9 Méret- és tömegadatok Tetőn kívüli egység LW.P Kommunikációs egység Folyadékvezeték Ø 9,5 mm Gázvezeték Ø 22,2 mm Kombiszekrény T.P Kábelátvezetés Revíziófedél Kép F4: RoofVent twin pump méretei (méretek mm-ben) Fűtő-/hűtőelem K.W Air-Injector (örvénykamra) D Csővezeték-átvezetés Kondenzátum csatlakozás Gázvezeték csatlakozás Ø 28 mm Folyadékvezeték csatlakozás Ø 22 mm Kábelátvezetés

133 RoofVent twin pump Műszaki adatok Készüléktípus TWP-9 Tetőn kívüli egység kg 56 Mennyezeti egység kg 372 Kombiszekrény (regiszterrel) kg 25 Fűtő-/hűtőelem kg 111 Air-Injector (örvénykamra) kg 56 Összesen kg 932 Táblázat F1: RoofVent twin pump méret- és tömegadatai F ERQ25 tömege 24 kg Villamos csatlakozódoboz Munkaközegköri csatlakozás (elöl vagy alul) Kábelátvezetés Táblázat F11: Hőszivattyú méretei (méretek mm-ben) 133

134 RoofVent twin pump Műszaki adatok 3.1 Légteljesítmény járulékos nyomásveszteségnél Járulékos nyomásveszteség Pa-ban TWP-9 Példa: 48 Pa járulékos nyomás veszteség 662 m³/h térfogatáramot eredményez Térfogatáram m³/h-ban Diagram F1: RoofVent twin pump térfogatárama járulékos nyomásveszteségnél 134

135 RoofVent twin pump Alkalmazási példák 4 Alkalmazási példák Útmutatás A következő alkalmazási példa a hűtési funkcióra irányul. A fűtés tervezésénél a RoofVent LHW-re vonatkozó tervezési útmutatást (B-fejezet) vegye figyelembe. Kiindulási adatok szükséges frisslevegő-teljesítmény, vagy légcsereszám 1) csarnokméretek (hossz, szélesség, magasság) szabvány szerinti külső kondíciók kívánt helyiséghőmérséklet (a tartózkodási zónában) távozólevegő hőmérséklet 2) hűtési terhelés 1) Ellenőrizze le, hogy a helyi előírások és a projekt sajátosságai engedélyezik-e alacsony külső hőmérsékletnél a külső levegő mennyiségének csökkentését. Ha igen, akkor számításaihoz vegye figyelembe a kevertlevegős üzemmódot (5% külső levegő, 5% recirkulációs levegő). 2) A távozólevegő hőmérséklete magasabb a helyiséghőmérsékletnél. Ez a magas csarnokok elkerülhetetlen hőmérsékletrétegződése miatt van, amit az Air-Injector a minimálisra csökkent. Ezért magassági méterenként,2 K hőmérséklet-gradienssel kell számolni. Példa Frisslevegő-teljesítmény 2. m³/h Csarnok méretei (h x sz x m) 5 x 18 x 1 m Szabvány szerinti külső kondíciók 28 C / 4% Kívánt helyiséghőmérséklet 22 C Távozólevegő-kondíciók 24 C / 5% Hűtési terhelés 42 kw Helyiséghőmérséklet 22 C Hőmérséklet gradiens 1.,2 k Távozólevegő-hőmérséklet = 24 C F Szükséges készülékszám n erf Készülékenkénti légteljesítmény alapján (lásd E4-es táblázat) válasszon ki átmenetileg egy készülékméretet. (A további számítások eredményétől függően a kiválasztást adott esetben egy másik készülékméretre ismételje meg.) n erf = 2. / 7. n erf = 2,86 Kiválasztásra kerül 3 db TWP-9, n erf V erf V G = V erf / V G = szükséges frisslevegõ mennyiség (m 3 /h) = a választott készülékméret légteljesítménye (m³/h) Tényleges frisslevegő teljesítmény V (m³/h) V = n V G n = választott darabszám V = 3 7. V = 21. m³/h Transzmisszó lefedéséhez szükséges teljesítmény (érezhető hűtőteljesítmény) készülékenként Q TG (kw) Q TG = Q Teff / n Q TG = 42 / 3 Q TG = 14 kw Fűtőteljesítmény ellenőrzése A készülékenkénti, transzmisszós hőszükséglet lefedéséhez szükséges teljesítményt a F8-as táblázat adataival kell összehasonlítani. Szükség esetén növelje meg a készülékek a számát. Valós teljesítmény Q TG Szükséges teljesítmény rendben van = 15 kw = 14 kw 135

136 RoofVent twin pump Alkalmazási példák Keretfeltételek ellenőrzése Maximális szellőztetett csarnokfelület Ki kell számítani az egy készülékre eső szellőztetett csarnokfelületet a kiválasztott szükséges készülékszám alapján. Ha ez meghaladja a maximális értéket F4 táblázat, akkor a készülékszámot meg kell növelni. A minimális és maximális távolságok betartása A F9 táblázat alapján le kell ellenőrizni a készülék-elhelyezési távolságok megfelelőségét a csarnokméretekhez igazodóan. Készülékszám meghatározása Nagyobb készülékszámmal emelkedik az üzem flexibilitása, de ezzel együtt a költségek is emelkednek. Az optimális megoldáshoz a költséget és a szellőztetés minőségét kell egymással szembeállítani. Csarnokfelület = 5 18 / 3 = 3 m² Max. szellőztetett csarnokfelület = 661 m² rendben van A minimális és maximális készüléktávolságok szimmetrikus készülékelhelyezéssel betarthatóak rendben van Kiválasztásra kerül 3 db TWP-9 C-típusú hűtőregiszterrel. Ezzel biztosított egy kedvező áru és energiatakarékos üzem. 136

137 RoofVent twin pump Opciók 5 Opciók A RoofVent twin pump készülékek az opcionális lehetőségek egész sorával illeszthetőek a mindenkori projekt követelményeihez. A kézikönyv K -fejezete tartalmazza az opciós komponensek részletes leírását. Opciók Higiéniai kivitel Külsőlevegő-zajcsökkentő Távozólevegő zajcsökkentő Befúvott-levegő zajcsökkentő Elszívottlevegő zajcsökkentő Akusztikus harang Befúvódoboz Elszívottlevegő szűrő az elszívottlevegő-rács elé Cseppleválasztó Kondenzszivattyú Alkalmazás A RoofVent twin pump alkalmazása a magas higiéniai követelményeket támasztó területeken (VDI 622) A zajkibocsátás csökkentésére az időjárásvédő rácsnál A zajkibocsátás csökkentésére a távozólevegő-rácsnál A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben (Air-Injector) Alacsonyabb helyiségeknél az Air-Injector helyett A hőcserélő 2 elszennyeződés elleni védelmére A lemezes hőcserélő 1 kondenzátumának tetőre történő elvezetésére A lemezes hőcserélő 2 kondenzátumának elvezetéséhez, közvetlenül a mennyezet alatti elvezető csatornába, vagy ki a tetőre F Táblázat F12: RoofVent twin pump opcionális lehetőségei 137

138 RoofVent twin pump Vezérlés és szabályozás 6 Vezérlés és szabályozás A RoofVent twin pump vezérlésének és szabályozásának két alapvető lehetősége: Rendszer Ideális esetben a RoofVent twin pump vezérlése Hoval DigiNet-tel történik.ez a kifejezetten a Hoval csarnokklímarendszerekhez kifejlesztett szabályozási módszer számos előnyt kínál: A DigiNet a szellőzőberendezéseket egyedileg szabályozza a helyi feltételeknek megfelelően. A DigiNet maximális rugalmasságot engedélyez az üzemeltetéshez, a szabályozási zónák, készülékkombinációk, üzemmódok és üzemidők vonatkozásában. A DigiNet vezérli a légelosztást és biztosítja a legmagasabb szellőztetési hatékonyságot. A DigiNet szabályozza az energiavisszanyerés teljesítményét a lemezes hőcserélőben. A csatlakoztatáskész készülékek a beépített MSRkomponensekkel egyszerűen tervezhetőek és szerelhetők. A DigiNet üzembe helyezése a Plug&Play komponenseknek és az előre felcímzett szabályozómoduloknak köszönhetően egyszerű és gyors. DigiNet 1 % modulációs tartományban vezérli a recirkulációs hőszivattyú fűtő-/hűtőteljesítményét. A Hoval DigiNet részletes leírását ezen kézikönyv Vezérlés és szabályozás L-fejezetében találja Táblázat F12: RoofVent twin pump vezérlése és szabályozása 138

139 RoofVent twin pump Szállítás és szerelés 7 Szállítás és szerelés Hőszivattyú Biztosítson elegendő helyet a karbantartási munkákhoz, valamint a levegő be- és kimenetekhez. 7.1 Szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A szállítási- és szerelési munkálatokat csak szakemberek végezhetik! RoofVent 8 mm ERQ25 A RoofVent twin pump készülékeket 4 egységben szállítjuk: tetőn kívüli egység, kombiszekrény, fűtő/-hűtőelem Air-Injektor és hőszivattyú. Az összetartozó egységeket az azonos készülékszámok jelzik. Tudnivaló Az opcionálisan rendelt elemektől függően a szállítás több egységben is történhet. Szellőztető készülék A szerelés előkészítéséhez fontosak az alábbiak: Mindkét egység szerelése a tetőn kívülről történik, ehhez daru vagy helikopter szükséges. A beemeléshez két db kb. 6 m-es heveder szükséges. Győződjön meg arról, hogy a tetőkonzol a Tervezési útmutatóban megadott adatoknak megfelel-e. Ügyeljen a készülék pozicionálására. A készülékeket a tetőkonzolhoz az önsúlyuk rögzítik. A felfekvési felületeket szilikonnal, vagy PU-habbal le kell tömíteni. Távozólevegő zajcsillapító alkalmazása esetén a készüléket rögzítse le a tetőkonzolhoz. A csatolt szerelési útmutató előírásait tartsa be. Kép F6: Javasolt minimumtávolságok Ügyeljen arra, hogy a levegőnyílások ne a fő szélirányba álljanak. Adott esetben védje a készüléket szélfogóval. A folyadékvezeték csőhosszára vonatkozó korlátozásokra ügyeljen. Kép F7: Csőhosszak és magassági eltérések A hőszivattyút stabil aljzatra szerelje (acélkeret vagy beton). F 7 93 A 792 B Kép F8: Aljzat méretei (mm-ben) Kép F5: RoofVent készülékek szerelése a tetőről történik Rögzítse a készüléket a 4 db M12-es csapszegges horgonnyal. Az aljzat köré a kondenzátum elvezetésnek készítsen csatornát. Vegye figyelembe a Szerelési útmutatóban leírtakat. 139

140 RoofVent twin pump Szállítás és szerelés 7.2 Hidraulikai szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A hidraulikai szerelési munkálatokat csak szakemberek végezhetik! Munkaközeg-vezetékek A hőszivattyú minden szükséges szerelvénnyel rendelkezik, tömörségre ellenőrzött. A csővezetékek csatlakozásai a burkolaton kívül, az expanziós szelep a RoofVent tetőkészülékbe beépítve található. A csövezést a fűtő-/hűtőrésztől a kombiszekrényhez, valamint RoofVent tetőkészüléktől az expanziós szelepig és a hőszivattyúig hűtési szakemberrel végeztesse el. Hűtőközeghez alkalmas rézcsöveket alkalmazzon. A csövezés tömörségét ellenőrizze. A csöveket szigetelje le. A folyadékvezetékek össz hossza szerint töltse után a hűtőközeget. Kondenzátum elvezetés A kondenzátum elvezetés lejtését és keresztmetszetét úgy kell méretezni, hogy kondenzátum-torlódás ne fordulhasson elő. Hőszivattyú Expanziós szelep RoofVent tetőkészülék Kombiszekrény Fűtő-/hűtőelem 14 Kép F9: Helyszíni csövezés

141 RoofVent twin pump Szállítás és szerelés F Fűtés/hűtés váltókapcsoló Hőszivattyú villamos csatlakozódoboz Unit-kapcsolódoboz Fűtési-/hűtési igényjelzés Hűtési zavarjel-bemenet Kommunikációs doboz Hőszivattyú revíziókapcsolója Hőszivattyú kommunikációs vezetéke Hőszivattyú betápja RoofVent készülék betápja Kép F1: RoofVent twin pump elvi kapcsolási rajza 19 Szívóvezeték hőmérséklet-érzékelője Befecskendező vezeték hőmérséklet-érzékelője novanet rendszerbusz Zóna-kapcsolószekrény betápja Gyűjtött hibajel Külső hőmérséklet érzékelő Helyiséghőmérséklet érzékelő DigiMaster Zóna-kapcsolószekrény 141

142 RoofVent twin pump Szállítás és szerelés 7.3 Villamos szerelések Figyelem! Áramütés veszélye. Az elektromos szereléseket csak szakképzett elekt romos szakember végezheti! Tartsa be a vonatkozó előírásokat (pl.: EN 624-1) Hosszú kábelfektetés esetén le kell ellenőrizni a vezetékkeresztmetszetek megfelelőségét Az elektromos szerelést a kapcsolási terv alapján kell elvégezni (F11-es kép: kábelvezetés a készülékben) A Busz-kábelt a hálózati kábeltől elkülönítve kell vezetni Az Air-Injectortól a kombiszekrényig, és a kombiszekrénytől a tetőn kívüli egységig a dugaszos összeköttetést létre kell hozni Az ERG- és bypass-zsalu 2 állítómű kábelezése a Unitkapcsolószekrényhez Szívó- és befecskendező vezeték hőmérséklet-érzékelő dugaszos összeköttetését létre kell hozni Gondoskodni kell a zóna kapcsolószekrény hálózati túláramvédelmének vevőoldali kiépítéséről (zárlati szilárdság 1 ka) Kommunikációs doboz Unit-kapcsolódoboz RoofVent -revíziókapcsolóval Hőszivattyú-revíziókapcsoló Fűtés/hűtés váltókapcsoló Hőmérséklet-érzékelő dugaszos összeköttetése Hőszivattyú betápja Hőszivattyú kommunikációs vezetéke ERG- és bypass-zsalu 2 állítómű Állítómű dugaszos összeköttetése Air-Injektor kábelátvezetése és dugaszos összeköttetése RoofVent készülék betápja Busz-vezeték Szívóvezeték hőmérséklet-érzékelője Befecskendező vezeték hőmérsékletérzékelője 15 Bekötődoboz 142 Kép F11: Kábelelvezetés a készülékben

143 RoofVent twin pump Szállítás és szerelés Kommunikációs doboz Megnevezés Feszültség Vezeték Opció Megjegyzés Betáp 3 x 4 V 5 x 6 mm² novanet rendszerbusz 2 x,16 mm² Fűtési-/hűtési váltókapcsoló Hőszivattyú kommunikációs vezetéke feszmentes max. 23 V 3 x,75 mm² 1 x 2 x,75 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Unit-kapcsolódoboz Hőszivattyú Betáp 3 x 4 V 5 x 6 mm² Zóna-kapcsolószekrény Betáp 3 x 4 V 5 x mm² az opciók alapján novanet rendszerbusz buszvezeték sajátosságai 2 x,16 mm² 3-fázisú (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő max. 17 m 2 x 1,5 mm² árnyékolt vezeték Külső hőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Gyűjtött hibajel feszmentes max. 6 A 3 x 1,5 mm² max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként Változat: Zóna-kapcsolószekrény 1-fázisú RoofVent twin pump áramfelhasználása 3 x 4 V 5 x 6 mm² RoofVent twin pump gépenként Hőszivattyú áramellátása 3 x 4 V 5 x 6 mm² hőszivattyúnként CO 2 -érzékelő 24 V 4 x 1,5 mm² max. 17 m Betáp 1 x 23 V 3 x mm² az opciók alapján novanet rendszerbusz buszvezeték sajátosságai 2 x,16 mm² (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő max. 17 m 2 x 1,5 mm² árnyékolt vezeték Külső hőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Gyűjtött hibajel feszmentes max. 6 A 3 x 1,5 mm² max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként CO 2 -érzékelő 24 V 4 x 1,5 mm² max. 17 m F Táblázat F13: Vezetéklista 143

144 RoofVent twin pump Kiírási szöveg 8 Kiírási szöveg A RoofVent twin pump szellőztető készülék a következőkből áll: tetőkészülék energia-visszanyeréssel és kommunikációs egységgel kombiszekrény fűtő-/hűtőelem Air-Injector (örvénykamra) hőszivattyú (Daikin ERQ25) vezérlés és szabályozás Az összes komponens dugaszoláskészen lekábelezve 8.1 Tetőn kívüli egység energia-visszanyeréssel és kommunikációs egységgel LW.P A burkolat önhordó, alucink lemezből készült, időjárásálló, belülről szigetelt (B1-es tűzvédelmi osztályú), időjárásvédő ráccsal a külsőlevegő-szűrő és a Unit kapcsolódoboz egyszerű megközelíthetőségéhez, gyorszárakkal szerelt revíziófedéllel a távozólevegő-szűrő egyszerű megközelíthetőségéhez, külső revíziókapcsolóval az erősáramú rész leválasztásához. A tetőn kívüli egység tartalmazza: külsőlevegő-szűrőt (G4-es osztályú zsákszűrő), nyomáskülönbség-határolóval és szűrőfelügyelettel, ellentétes járású külsőlevegő- és recirkulációs zsaluzatokat állítóművel, rugóvisszatérítéssel alumínium lemezes hőcserélőt bypasszal, nyomáskülönbség-kapcsolóval, kondenzátum felfogóval és szifonnal a tetőre történő elvezetéshez; beépített ERG- és bypass-zsalukkal, állítóművel, rugóvisszatérítéssel az energia-visszanyerés szabályozásához. karbantartást nem igénylő, közvetlenül hajtott befúvó ventilátor karbantartást nem igénylő, közvetlenül hajtott elszívó ventilátor frekvenciaátalakítóval Unit-kapcsolódoboz DigiUnit szabályozóval a Hoval DigiNet szabályozási rendszer részeként kommunikációs egység kommunikációs dobozzal és expanziós szeleppel. DigiUnit szabályozó DU5 A szellőzőberendezés komponenseivel (ventilátorok, állítómotorok, hőmérséklet érzékelők, fagyvédelmi termosztát, szűrőfelügyelet, kommunikációs egység) komplett lekábelezett szabályozó modul: vezérli a készüléket a légterítéssel együtt a szabályozási zóna utasításai alapján kaszkádszabályozással szabályozza a befúvott-levegő hőmérsékletét 144 Erősáramú rész Csatlakozókapcsok a betáphoz Reviziókapcsoló (kívülről kezelhető) Motorvédelem minden ventilátorhoz Biztosítékok Transzformátor a DigiUnit-hoz, a keverőszelephez és az állítómotorokhoz Relé a szükségüzemhez Csatlakozó kapcsok állítómotorokhoz és érzékelőkhöz Kapcsolódoboz-fűtés Típus LW.P-9 /DN5 Névleges légteljesítmény befúvás/elszívás 7 m³/h Hővisszanyerési mutató 75 % Teljesítményfelvétel motoronként 3, kw Tápfeszültség 3 x 4 V V AC Frekvencia 5 Hz 8.2 Kombiszekrény T.P Ház alucink lemezből, távozólevegő ráccsal és revizió fedéllel. A kombiszekrény tartalmazza: alumínium lemezes hőcserélőt bypasszal, ERG- és bypass-zsalukkal, állítóművel az energia-visszanyerés szabályozásához távozólevegő-szűrőt (G4-es zsákszűrő) nyomáskülönbség-kapcsolóval a szűrőfelügyelethez távozólevegő hőmérséklet érzékelőt munkaközeg-kör csövezése zajcsökkentőt, mint befúvott-levegő diffúzort Típus T.P Fűtő-/hűtőelem K.W Belső szigetelésű ház alucink lemezből, alumínium lamellás rézcsövekkel szerelt direkt-elpárologtatóval, gyűjtőedénnyel ellátott cseppleválasztóval és fagyvédelmi termosztáttal, szifon kondenzátum-vezetékre történő csatlakoztatásra (mellékelve). Típus K.W-9 Elpárologtató hőmérséklete... C Fűtőteljesítmény... kw Belépő hőmérsékletnél... /... C Hűtőteljesítmény... kw Belépő hőmérsékletnél... C Belépő páratartalomnál... %

145 RoofVent twin pump Kiírási szöveg 8.4 Air-Injector D (örvénykamrás befúvó) Belső szigetelésű ház alucink lemezből az alábbiakkal: örvénykamrás légfúvó koncentrikus fúvókával, állítható terelőlapátokkal és beépített zajcsökkentő-haranggal állítómotorral a levegőelosztás automatikus állításához befúvott-levegő hőmérséklet érzékelővel elektromos kötöződobozzal (ez tartalmazza a fűtési/hűtési keverőszelep csatlakozókapcsait is). Típus D-9 Szellőztetett csarnokfelület... m Hőszivattyú Daikin ERQ25A7W1B Modulált levegő/levegő-hőszivattyúrendszer fűtéshez és hűtéshez split-rendszerként Kompakt készülék szabadban történő felállításhoz Horganyzott acéllemez ház, RAL 744 (világosszürke) színre lakkozva Fordulatszám-szabályozós Scroll-kompresszor Fordulatszám-szabályozós ventilátor Szinterezett Alu/Cu lamellacsöves elpárologtató Elektronikus expanziós szelep 4-járatú szelep leolvasztáshoz Munkaközeg oldali elzárószelep Munkaközeg: R 41A Villamos bekötődoboz Típus Daikin ERQ25A7W1B Max. fűtőteljesítmény 31,5 kw Max. hűtőteljesítmény 28, kw Szabályozási tartomány... 1 % Tápfeszültség 3 x 4 V V AC Frekvencia 5 Hz Távozólevegő-zajcsökkentő FSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a távozólevegő-rácsra, az itt keletkező zajkibocsájtás csökkentésére, csillapítás mértéke db Befúvottlevegő-zajcsökkentő ZSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a szűrődoboz és a fűtő-/hűtőelem közé, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Elszívottlevegő-zajcsökkentő ABSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, az elszívórács részegységeként, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Akusztikus harang AHD Nagy térfogatú zajcsökkentő harang, zajcsökkentő anyaggal bélelt ernyővel, csillapítás mértéke 4 db Befúvódoboz AK Alucink-lemezből, 4 db állítható befúvó-zsaluzattal (Air- Injector helyett) Elszívottlevegő szűrő az elszívottlevegő-rács elé AF Alkatrészként elszívottlevegő-rácsnál, Alucink-lemez ház betolt szűrővel (G4-es osztály Cseppleválasztó TA Alumínium lamellákból álló, a lemezes hőcserélő belépési oldalán lévő távozólevegőáramba szerelve, a kondenzátum tetőre történő elvezetésére Kondenzátumszivattyú KP centrifugálszivattyúból, gyűjtőedényből és műanyagtömlőből áll, szállítási mennyiség max. 15 l/h 3 m-es emelési ma gas ságnál F 8.6 Opciók Higiénikus kivitel Külsőlevegő-szűrő, F7-es osztályú Távozólevegő-szűrő, F5-ös osztályú Külsőlevegő-zajcsökkentő ASD Alucink-lemez ház zajcsökkentő anyaggal bélelve, felszerelése az időjárásvédő ajtóra, az itt keletkező zajkibocsájtás csökkentésére, csillapítás mértéke db 145

146 RoofVent twin pump Kiírási szöveg 8.7 Vezérlés és szabályozás Digitális szabályozás decentralizált csarnokklíma-rendszerek optimális működtetéséhez: rendszerfelépítés az OSI-modell szerint egyedi szabályozó modulok helyszíni összeköttetése novanet rendszerbusz-szal egyenjogú keresztkommunikáció (peer-to-peer/multiper) a novanet protokoll-on ketesztül gyors reakcióidők az eseményorientált adatátvitel következtében gyártóműben előcímezett szabályozómodulok, beépített villámvédelem és elemes-tárolású RAM-építőkövekkel helyszíni tervezés nem szükséges DigiNet kezelőkészülékek DigiMaster DM5 Előprogramozott Plug és Play kezelőkészülék grafikus érintőpaneles színes kezelőfelülettel, beépítve a zóna-kapcsolószekrény ajtajába: A DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztáskezelés, vezérlőparaméterek) DigiCom DC5 A Hoval DigiNet PC-vel történő kezeléséhez, kezelőszoftverrel, novanet-routerrel és összekötő kábelekkel: a DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztás-kezelés és továbbítás, vezérlőparaméterek) Trend-funkció, adattárolás és könyvelés differenciált jelszóvédelem DigiEasy DE5 Egy szabályozási zóna kiegészítő kezelőkészüléke a zónaszekrény ajtajába, vagy a falra felszerelve: az aktuális beállított helyiséghőmérséklet kijelzése a beállított helyiséghőmérséklet korrigálása ± 5 C-kal riasztások kijelzése és nyugtázása üzemmódok átkapcsolása DigiNet zónaszekrény A zóna-kapcsolószekrény (lakkozott acéllemez RAL 735) az alábbiakat tartalmazza: 1 külsőhőmérséklet érzékelő 1 transzformátor 23 / 24 V 2 védőkapcsoló a transzformátorhoz (1-pólusú) 1 relé 1 hálózati leválasztó (2-pólusú, kívülről) be-, és kimeneti sorkapcsok (felül) 1 elektromos kapcsolási rajz szabályozott zónánként 1 DigiZóna-vezérlés, 1 fűtési/ hűtési váltókapcsoló, 1 relé és 1 helyiséghőmérséklet érzékelő (mellékelve). DigiZóna-vezérlés DZ5 Zónánkénti szabályozó készülék a zóna-kapcsolószekrénybe beépítve: Feldolgozza a helyiség- és a külsőhőmérséklet bemeneteket, a fűtési zavart, a hűtési zavart és az egyedi funkciókat (opció) Az időprogramnak megfelelően kapcsolja az üzemmódokat Fűtési igényjelzés, hűtési igényjelzés és gyűjtött hibajel kimeneteket kezeli Opciók Gyűjtött zavarjel kijelző lámpa Hálózati aljzat Fűtési keringtető szivattyú vezérlése 2-pólusú védőkapcsoló Beépített DigiUnit-szabályozós készülékek áramellátása DigiUnit-szabályozó nélküli készülékek integrációja Helyiséghőmérséklet középértékképzés DigiPlus-vezérlés Páratartalom érzékelő CO 2 -érzékelő Talapzat Opciók Ablak a DigiMaster részére IP 65-ös keret novanet csatlakozódoboz 4 egyedi funkció, kapcsolóval 8 egyedi funkció, 2 kapcsolóval Egyedi funkciók sorkapocs-csatlakozókon DigiEasy beépítése 146

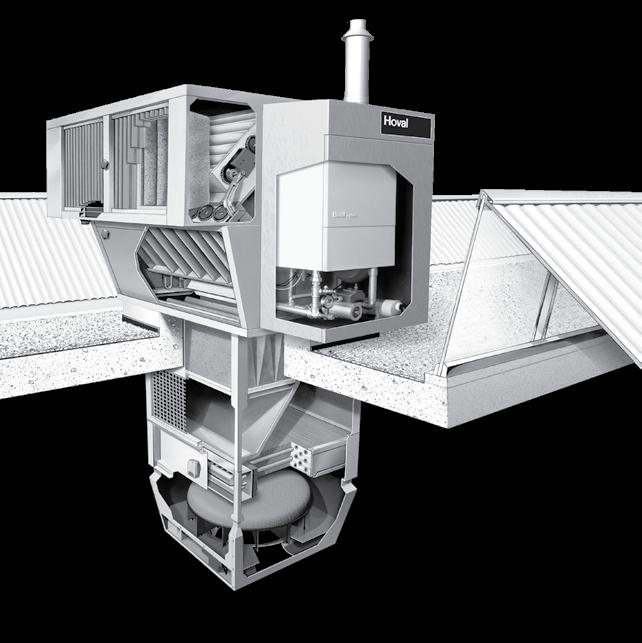

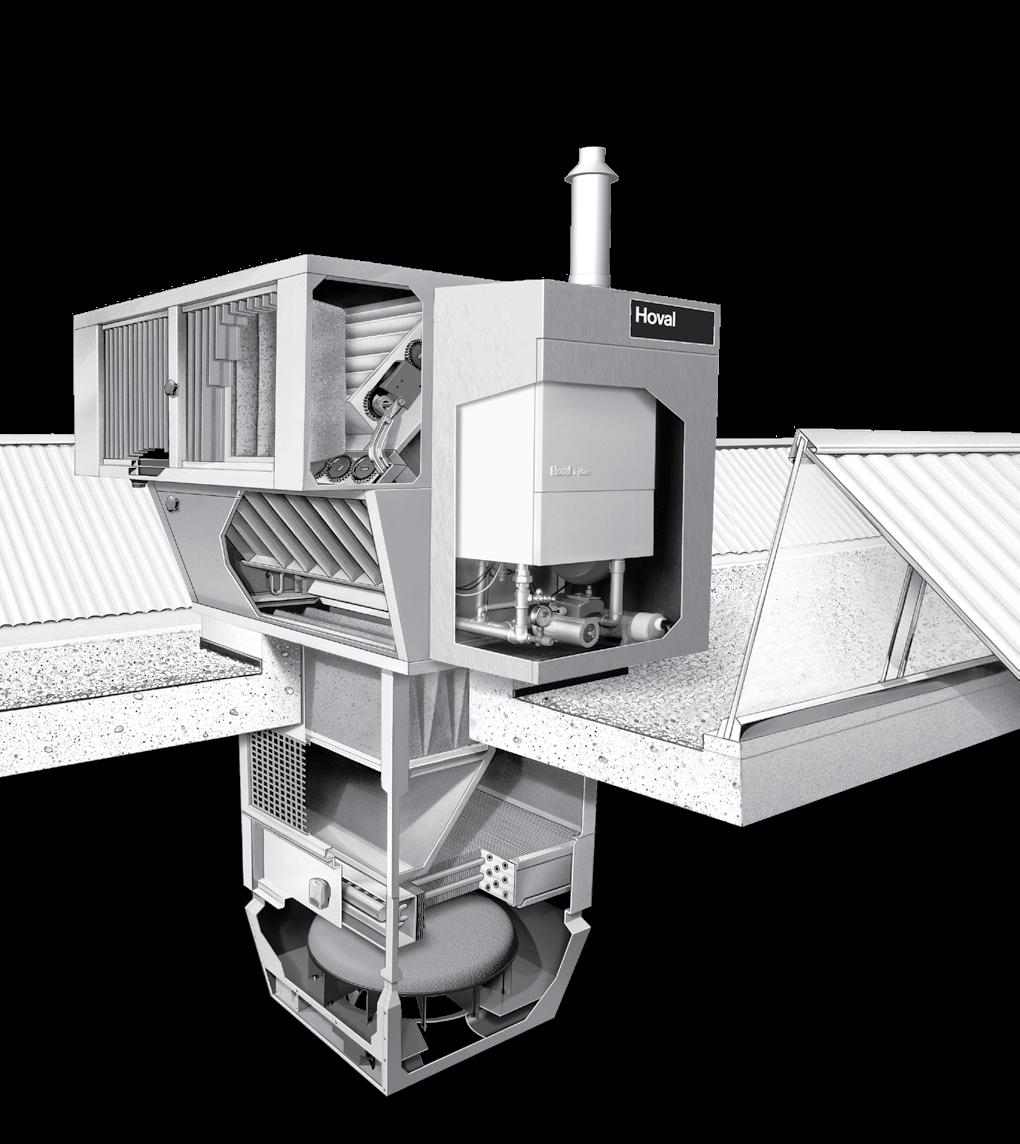

147 RoofVent condens Tartalom RoofVent condens Kondenzációs gázkazánnal összeépített szellőztető készülék magas csarnokok fűtéséhez G 1 Alkalmazás Felépítés és működés Műszaki adatok Alkalmazási példák Opciók Szabályozás és vezérlés Szállítás és szerelés Kiírási szöveg

148 RoofVent condens Alkalmazás 1 Alkalmazás 2 Felépítés és működés 1,1 Rendeltetészerű alkalmazás A RoofVent condens készülékek magas csar no kok energia-visszanyeréses fûtését, frisslevegő betáplálását és az elhasznált levegő elvezetését valósítják meg. A rendeltetésszerû alkalmazáshoz a gyártó által elõírt sze - re lési, üzembehelyezési és üzemeltetési elõírások be tar tása is hozzátartozik, úgymint az esetleges veszélyek fi gyelembe vétele. A felsoroltakban nem szereplõ felhasználási módok nem rendeltetésszerûek. Az ebbõl adódó károkért a gyártó nem vállal felelõsséget. 1.2 Felhasználói csoport A Hoval RoofVent condens készülékek sze re lését, keze lését és karbantartását csak megfelelően képzett szak emberek vé gez hetik, akik a felmerülõ ve szé lyek isme retében vannak. Az útmutató épületgépész tervezők, ki vi telező szakemberek és végfelhasználók számára nyújt segít sé get. 1.3 Veszélyek A RoofVent condens készülékek a technika mai állásának megfelelőek és üzembiztosak. Minden elõvigyázatosság ellenére is fennállhatnak elõre nem látható veszélyek, amelyek nem mindig nyilvánvalóak, mint pl.: a villamos berendezésekkel folytatott munka során a RoofVent készüléken végzett munkánál az esetlegesen leeső tárgyak miatt (mint pl.szerszámok) veszélyek a tetőn végzett munkák által villámcsapás okozta alkatrész-károsodások meghibásodott alkatrészek miatti üzemzavar során a fûtõközeg ellátásnál fellépő veszélyek forró vízzel végzett munkálatok során készülék beázása a revíziófedél helytelen lezárásából adódóan. Figyelem! Robbanásveszély a gázkilépésnél. Gázszag esetén: kerülje a nyilt láng-, és szikraképződést ne dohányozzon ablakokat, ajtókat nyitssa ki helyezze a készüléket üzemen kívül a gázcsapot zárja el A RoofVent condens nagy helyiségek (gyártócsarnokok, bevásárló-csarnokok, sportcsarnokok, vásárcsarnokok stb.) szellőztetését, valamint energia-visszanyeréses fűtését látja el az alábbi funkciókkal: fűtés (beépített kondenzációs gázkazánnal) külsőlevegő bevezetés elhasznált levegő eltávolítás recirkulációs üzem energia-visszanyerés Air-Injectoros levegőelosztás levegőszűrés Egy komplett szellőztetőrendszer több, önálló üzemre képes RoofVent condens készülékből áll, melyek légcsatornák nélkül üzemelnek. A készülékek decentralizáltan a csarnok mennyezetébe kerülnek beépítésre, karbantartásuk a tetőről történik. A RoofVent condens készülékek óriási előnye a nagy teljesítmény és a tökéletes légelosztás, így más rendszerekkel összehasonlítva lényegesen kevesebb készülék elegendő a támasztott követelmények kielégítéséhez. A szellőztető készülékbe be van építve egy nagyhatékony ságú kondenzációs gázkazán. A decentralizált hőtermelőnek köszönhető nincs szükség kazánházra, illetve egy központi melegvízelőállítóhoz való csatlakoztatásra. 2.1 Készülék felépítése A RoofVent condens az alábbi részegységekből áll: Tetőkészülék energia-visszanyeréssel és hőtermelő csoporttal: belülről szigetelt (B1 osztály), önhordó ház alucink-lemezből Szűrődoboz: a helyi beépítési igényekhez igazodóan három méretben szállítjuk Fűtőrelem Air-Injector (örvénykamrás légbefúvó): szabadalmaztatott, automatikus állítású befúvóegység, egy nagy csarnokfelület huzatmentes légelosztásához A készülék szállítása két egységben történik: a tetőn kívüli és a tető alatti egységek (G1-es kép). Ezen egységek oldható csavarkötéssel kapcsolódnak egymáshoz. 148

149 RoofVent condens Felépítés és működés 2.2 Légelosztás örvénykamrával (Air-Injector) A szabadalmaztatott légelosztó ún. örvénykamra a ké szü lék meghatározó eleme. A levegő befúvási szö ge az állítható terelőlapátokkal változtatható. Ez függ a tel jesítménytől, a be fú vási ma gas ság tól, valamint a friss- és he lyi ség le ve gő kö zöt ti hő mér sék let kü lönb ségtől. A levegő tehát me rő le gesen le fe lé, egy bizonyos kúpszögben, vagy víz szintesen a mennyezet alatt kerül befúvásra. Ezáltal biztosított, hogy: minden RoofVent condens készülék nagy csar nok fe lületet szellőztessen és fűt sön, a tartózkodási zónában huzathatás ne léphessen fel, a helyiségben ne legyen hőmérsékletrétegződés, ez zel ener giát takarítunk meg. G Tetőn kívüli egység: tetőkészülék energia-visszanyeréssel és hőtermelő csoporttal Tető alatti egység: a szűrődoboz b fűtőregiszter c Air-Injector (örvénykamra) a b c Kép G1: RoofVent condens felépítése 149

150 RoofVent condens Felépítés és működés 15

151 RoofVent condens Felépítés és működés Air-Injector (örvénykamrás légbefúvó) állítómotor: a befúvott-levegő terítési szögének fokozatmentes állítása a függőlegestől (= 2%) a vízszintesig (=1%) Fagyvédelmi termosztát: regiszterlefagyás elleni védelemhez Távozólevegő-rács Távozólevegő-szűrő: zsákszűrő nyomáskülönbség-kapcsolóval a szűrőfelügyelethez ERG-zsalu (energia-visszanyerés) és bypass-zsalu: ellentétesen működő zsaluzatok az energia-visszanyerés szabályozásához, állítómotorral Reviziófedél: a távozólevegő-szűrő egyszerű megközelítéséhez Időjárásvédő rács: a külsőlevegő-szűrő és a Unit bekötődoboz egyszerű megközelítéséhez Külsőlevegő-szűrő: zsákszűrő nyomáskülönbség-kapcsolóval a szűrőfelügyelethez Külsőlevegő-zsalu és recirkulációs zsalu: ellentétes üzemű zsaluzat a külső-, kevertlevegős és recirkulációs üzemmódok átkapcsolásához, állítómotorral Hőtermelő csoport: kondenzációs gázkazánból, kéményből, keringtető szivattyúból, tágulási tartályból és semlegesítővel ellátott kondenzátumelvezetésből áll Reviziófedél: a fűtőregiszter megközelítéséhez Fűtőregiszter: alumínium lamellás rézcsövekkel szerelt lemezes hőcserélő Gravitációs zsalu: üzemszünet esetén zárja a bypasst, így megakadályozza a hőveszteséget Távozólevegő-ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor, változtatható légteljesítménnyel Távozólevegő-rács: a távozólevegő-ventilátor megközelítéséhez Lemezes hővisszanyerő: bypass-szal a teljesítményszabályozáshoz és kondenzátum elvezetéssel Reviziófedél: a befúvó ventilátor megközelítéséhez Levegőbefúvó ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor G Kép G2: RoofVent condens felépítése 151

152 RoofVent condens Felépítés és működés Külsőlevegő-belépés az időjárásvédő rácson keresztül Szűrő, nyomáskülönbség-kapcsolóval Külsőlevegő-zsalu, állítóművel Lemezes hőcserélő Levegőbefúvó ventilátor Zajcsökkentő és diffúzor Fűtőregiszter PWW Fagyvédelmi termosztát Befúvottlevegő-hőmérsékletérzékelő Air-Injector (örvénykamra), állítóművel Távozólevegő-belépés a távozólevegő-rácson keresztül Távozólevegő-hőmérsékletérzékelő Szűrő, nyomáskülönbség-kapcsolóval Recirkulációs zsalu (a külsőlevegő-zsaluval ellentétes járású) ERG-/bypass-zsalu állítóművel Gravitációs zsalu Távozólevegő-ventilátor Zajcsökkentő és diffúzor Távozólevegő-kilépés a távozólevegő-rácson keresztül Kép G3: RoofVent condens működési vázlata 152

153 RoofVent condens Felépítés és működés 2.3 Üzemmódok A RoofVent condens üzemmódjai: KI Befúvás és elszívás Recirkulációs Recirkulációs éjszakai Elszívás Befúvás Éjszakai hűtés nyáron Tudnivaló Számos országban megengedett a légcsereszám csökkentése alacsony külső hőmérséklet esetén. A RoofVent condens ezt energiatakarékosan oldja meg: a befúvás és elszívás üzemmódról automatikusan kevertlevegős üzemmódra vált át. A DigiNet szabályozási rendszer szabályozási zónánként automatikusan vezérli az üzemmódokat az időprogramnak megfelelően. Ezen felül Ön: a szabályozási zónán belül manuálisan állíthatja az üzemmódokat a RoofVent condens készülékeket egyenként a KI, a recirkulációs, az elszívás vagy a befúvás üzemmódokra kapcsolhatja Kód 1) Üzemmód Alkalmazás Vázlat OFF Ki A ventilátorok kikapcsolt állapotban vannak. A fagyvédelem aktív marad. Helyiséghőmérséklet-szabályozás nincs. ha nem szükséges a RoofVent condens működtetése Befúvó-ventilátor... ki Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés... ki G VE2 Befúvás és elszívás A RoofVent condens befújja a frisslevegőt a helyiségbe és elszívja az elhasznált levegőt. A hőszükséglet és a hőmérsékletviszonyok függvényében a fűtést és az energia-visszanyerést automatikusan szabályozza. A nappali beállított helyiséghőmérséklet aktív. a helyiség használata során Befúvó-ventilátor... be Távozólevegő-ventilátor.. be Energia-visszanyerés...,..1% Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés...,..1% Kevertlevegős üzem Alacsony külső hőmérsékletnél a RoofVent condens automatikusan kevertlevegős üzemre kapcsol (5% külső levegő, 5% recirkulációs levegő). A távozólevegő-ventilátor részleges légteljesítménnyel üzemel. Befúvó-ventilátor... be (1 %) Távozólevegő-ventilátor.. be (5 %) Energia-visszanyerés... 1 % Frisslevegő-zsalu... félig nyitva Recirkulációs zsalu... félig nyitva Fűtés... 1 % 153

154 RoofVent condens Felépítés és működés Kód 1) Üzemmód Alkalmazás Vázlat REC Recirkulációs Be/Ki üzem: hőigény esetén a RoofVent condens beszívja a helyiség levegőjét, felmelegíti és ismét befújja a helyiségbe. A nappali beállított helyiséghőmérséklet aktív. RECN Recirkulációs éjszakai Mint a REC üzemmód, csak az éjszakai beállított hőmérséklettel. előfűtéshez Befúvó-ventilátor... be *) éjszaka és hétvégén Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés... be *) * ) hőigény esetén EA Távozólevegő A RoofVent condens elszívja az elhasznált helyiséglevegőt. Helyiséghőmérséklet-szabályozás nincs. különleges esetekre Befúvó-ventilátor... ki Távozólevegő-ventilátor.. be Energia-visszanyerés... % Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés... ki SA Befúvott-levegő A RoofVent condens befújja a frisslevegőt a helyiségbe. Fűtésszabályozás a hőszükséglet és a hőmérsékletviszonyok függvényében. Az elhasznált helyiséglevegő a nyitott nyílászárókon keresztül távozik a szabadba, vagy más módszerrel elszívásra kerül. A nappali beállított helyiséghőmérséklet aktív. különleges esetekre Befúvó-ventilátor... be Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés...,..1% NCS Éjszakai hűtés nyáron Be/Ki üzem: ha az aktuális hőmérsékletek megengedik, befújja a RoofVent condens a hideg külső levegőt a helyiségbe, és elszívja a meleg helyiséglevegőt. A beállított éjszakai helyiséghőmérséklet aktív. A készülék merőlegesen fújja be a külső levegőt, így a lehető legjobb hatásfokkal üzemel. éjszakai hűtéshez Befúvó-ventilátor... be *) Távozólevegő-ventilátor.. be *) Energia-visszanyerés... % Frisslevegő-zsalu... nyitva *) Recirkulációs zsalu... zárva *) Fűtés... ki * ) a hőmérsékleti viszonyok szerint 1) Ezek a kódok jelzik a mindenkori üzemmódokat a DigiNet szabályozásnál (lásd a Vezérlés és szabályozás" fejezetét). Táblázat G1: RoofVent condens üzemmódjai 154

155 RoofVent condens Műszaki adatok 3 Műszaki adatok 3.1 Típuskulcsok Mennyezeti egység CON - 9 / DN5 / LW.C + F.C - H.Z - D /... Készüléktípus RoofVent condens Készülékméret 9 Vezérlés DN5 DigiNet 5-höz Tetőn kívüli egység Tetőn kívüli egység energia-visszanyeréssel és hőtermelő csoporttal Szűrőház F.C Rövid szűrőház F.C25 Közepes szűrőház F.C5 Hosszú szűrőház G Fûtõelem és regisztertípus H.Z Fûtõelem Z típusú fűtőregiszterrel Air-Injector (örvénykamra) Opciók Táblázat G2: Típuskulcsok 3.2 Alkalmazási határok Távozólevegő hőmérséklet max. 5 C Távozólevegő relatív páratartalma max. 6 % Távozólevegő nedvességtartalma max. 12,5 g/kg Külső hőmérséklet min. -15 C Befúvott-levegő hőmérséklete max. 6 C Legkisebb üzemidő VE2 min. 3 min Tudnivaló A RoofVent condens fűtőköre fagyálló glikollal van feltöltve. Élelmiszeriparban történő alkalmazás esetén kérje a Hoval szaktanácsadását. Táblázat G3: RoofVent condens alkalmazási határértékei 155

156 RoofVent condens Műszaki adatok 3.3 Alkalmazási határok Készüléktípus CON-9 Levegő-ellátás Névleges térfogatáram 1) 2) Befúvott-levegő m³/h 8 Távozólevegő m³/h 8 Szellőztetett csarnokfelület max. m² 797 Energia-visszanyerés Hővisszanyerési mutató száraz levegőre % 63 Hővisszanyerési mutató nedves levegőre 73 Ventilátoradatok Tápfeszültség V AC 3 x 4 Megengedett feszültségeltérés % ± 1 Frekvencia Hz 5 Teljesítményfelvétel motoronként kw 3, Áramfelvétel A 6,5 Motorvédő relé beállítási értéke A 7,5 Fordulatszám (névleges) min Állítómotor Tápfeszültség V AC 24 Frekvencia Hz 5 Vezérlőfeszültség V DC 2 1 Forgatónyomaték Nm 1 Futásidõ 9 -os elforduláskor s 15 Szűrőfelügyelet Differenciál-nyomásellenőrző gyári beállítása Pa 3 Kondenzációs Névleges hőteljesítmény 4/3 C-nál kw 12,8 6,7 gázkazán Névleges hőterhelés 12,2 57,3 Szabvány szerinti hatásfok max. % 19, / 98,2 Csatlakozási értékek C / 113 mbar-on Földgáz E W o = 15, kwh/m³ H u = 9,97 kwh/m³ m³/h 5,8 Földgáz LL W o = 12,4 kwh/m³ H u = 8,57 kwh/m³ m³/h 6,7 Gáznyomás földgáz E/LL mbar 18 5 Gázcsatlakozás (külső menetes) " R ¾ Kondenzátum max. l/h 5,4 1) Vonatkoztatás: RoofVent condens függőleges irányú levegő befúvással 2) Automatikus kevertlevegős üzemmódban alacsony külső hőmérséklet esetén: Befúvott-levegő: 4 m³/h külső levegő, 4 m³/h recirkulációs levegő Távozólevegő: 4 m³/h Táblázat G4: RoofVent condens műszaki adatai 156

157 RoofVent condens Műszaki adatok 3.4 Zajteljesítmény Készüléktípus CON-9 Üzemmód VE2 REC Pozíció Hangnyomásszint (5 m távolság) 1) db(a) Teljes-zajszint db(a) Oktáv-zajszint 63 Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) ) Félgömbformájú kisugárzással, reflexiószegény környezetben 2) A szabadban (tetőkészülék) Táblázat G5: RoofVent condens zajszintje G 157

158 RoofVent condens Műszaki adatok 3.5 Fűtőteljesítmény Külső hőmérséklet -5 C -15 C Méret Q Q TG H max t Zul Q Q TG H max t Zul kw kw m C kw kw m C CON , ,7 3 Magyarázat Q = Fűtőteljesítmény Q TG = Transzmissziós hőigény fűtőteljesítmény lefedése t Zul = Befúvott-levegő hőmérséklete H max = Maximális kifúvási magasság (18 C-os helyiséghőmérsékletnél) Vonatkozás Helyiséglevegő-hőm. 18 C, Távozólevegő-hőm. 2 C / 4 %-os relatív páratartalom Táblázat G6: RoofVent condens fűtőteljesítménye kevertlevegős üzemben Tudnivaló Transzmissziós hőigény fűtőteljesítmény lefedése (Q TG ) figyelembe veszi a szellőztetési hőigényt (Q L ) és az energia-visszanyerés teljesítményét (Q ERG ) a mindenkori levegőkondíciók mellett. Kiszámítása a következő módon történik: Q TG = Q + Q ERG - Q L 158

159 RoofVent condens Műszaki adatok 3.6 Minimális és maximális távolságok X/2 X Y G Készüléktípus CON-9 A RoofVent készülékek elhelyezésénél ügyelnie kell arra, hogy egy készülék se szívhassa Készüléktávolság X min. m 13, be a másik készülék kifúvott levegőjét. max. m 28, A távozólevegő-rács jól megközelíthető legyen. Kifúvási magasság Y 1) min. 1) m 5, max. 2) m 14, 16, Szerviz és karbantartási célból a fűtőregiszter hátulsó (csatlakozással ellentétes) oldalán kb. 1,5 m szabad teret kell biztosítania. 1) A befúvórács opcióval a minimális magasság 1 m-rel csökkenthető (lásd Opciók fejezetet). 2) A maximális magasság a keretfeltételek szerint (lásd a G6-os táblázatban). A befúvott légáram akadálytalanul terjeszkedhessen a légtérben (vegye figyelembe a gerendázatot és a világítást). Táblázat G7: Minimális és maximális távolságok 159

160 RoofVent condens Műszaki adatok 3.7 Méret és tömegadatok Tető készülék LW.C Szűrőház rövid F.C / közepes F.C25 / hosszú F.C5 Fûtõelem H Air-Injector (örvénykamra) D Kábelátvezetés villamos csatlakozáshoz Szervizajtó Kép G4: RoofVent condens méretei (méretek mm-ben) 16

161 RoofVent condens Műszaki adatok Készüléktípus CON-9 Mennyezeti egység méretei Szűrőházas kivitel F.C F.C25 F.C5 G mm S mm H mm Tömeg Tetőn kívüli egység kg 73 1) Az F-hoz viszonyított többlettömegek Táblázat G8: RoofVent condens méret- és tömegadatai Mennyezeti egység (F.C-val) kg 194 Szűrőház F.C kg 87 Fûtõelem kg 51 Air-Injector (örvénykamra) kg 56 Összesen (F.C-val) kg 924 Szűrőház F.C25 1) kg + 16 Szűrőház F.C5 1) kg Légteljesítmény járulékos nyomásveszteségnél G Járulékos nyomásveszteség Pa-ban Távozó levegő Befúvott levegő CON-9 Példa: 53 Pa járulékos nyomásveszteség 771 m³/h térfogatáramot eredményez Térfogatáram m³/h-ban Diagram G1: RoofVent condens térfogatárama járulékos nyomásveszteségnél 161

162 RoofVent condens Alkalmazási példák 4 Alkalmazási példák Kiindulási adatok szükséges frisslevegő-teljesítmény, vagy légcsereszám 1) csarnokméretek (hossz, szélesség, magasság) szabvány szerinti külső hőmérséklet kívánt helyiséghőmérséklet (a tartózkodási zónában) távozólevegő hőmérséklet 2) transzmissziós hőigény belső hőfejlődés (gépek, világítás, stb.) Példa Frisslevegő-teljesítmény m³/h Csarnok méretei (h x sz x m)...72 x 5 x 9 m Szabvány szerinti külső hőmérséklet...-5 C Kívánt helyiséghőmérséklet C Távozólevegő kondíciók...2 C / 4% Transzmissziós hőigény kw Belső hőfejlődés kw 1) Ellenőrizze le, hogy a helyi előírások és a projekt sajátosságai engedélyezik-e alacsony külső hőmérsékletnél a külső levegő mennyiségének csökkentését. Ha igen, akkor számításaihoz vegye figyelembe a kevertlevegős üzemmódot (5% külső levegő, 5% recirkulációs levegő). 2) A távozólevegő hőmérséklete magasabb a helyiséghőmérsékletnél. Ez a magas csarnokok elkerülhetetlen hőmérsékletrétegződése miatt van, amit az Air-Injector a minimálisra csökkent. Ezért magassági méterenként,2 K hőmérséklet-gradienssel kell számolni. Helyiséghőmérséklet:... 2 C Hőmérséklet-gradiens:... 9,2 K Távozólevegő hőmérséklet: C Szükséges készülékszám n erf Készülékenkénti légteljesítmény alapján (lásd G4-es táblázat) a szükséges készülékszám kiszámolható. n erf = V erf / V G n erf = 44. / 8. n erf = 5,5 Kiválasztásra kerül 6 db CON-9, V erf V G = szükséges frisslevegõ mennyiség (m³/h) = a választott készülékméret légteljesítménye (m³/h) Tényleges frisslevegő teljesítmény V (m³/h) V = n V G V = 6 8. V = 48. m³/h n = választott darabszám Effektív transzmisszós hőszükséglet Q Teff (kw) Q Teff = Q T Q M Q Teff = Q Teff = 222 kw Q T Q M = transzmissziós hõveszteség (kw) = géphő (kw) A belső hőterhelés (a gépek és a világítás csatlakozó teljesítményei) beszámításához a következő kritériumokat kell figyelembe venni: üzemidő, egyidejűség, hőáramlás általi direkt, és a sugárzás általi indirekt hőátadás, stb.. Transzmisszós hőszükséglet lefedéséhez szükséges teljesítmény készülékenként Q TG (kw) Q TG = 222 / 6 Q TG = 37 kw Q TG = Q Teff / n 162

163 RoofVent condens Alkalmazási példák Fűtőteljesítmény ellenőrzése A készülékenkénti, transzmisszós hőszükséglet lefedéséhez szükséges teljesítményt a D6-os táblázat adataival kell összehasonlítani. Szükség esetén növelje meg a készülékek a számát. Valós teljesítmény Q TG Szükséges teljesítmény rendben van = 4 kw = 37 kw Keretfeltételek ellenőrzése Maximális kifúvási magasság Ha a valós befúvási magasság (= a padozat és a készülék alsó síkja közötti távolság) nagyobb, mint a maximális befúvási magasság H max (lásd a G6 táblázatot), a RoofVent condens nem alkalmazható. Maximális szellőztetett csarnokfelület Ki kell számítani az egy készülékre eső szellőztetett csarnokfelületet a kiválasztott szükséges készülékszám alapján. Ha ez meghaladja a maximális értéket,- G4 táblázat-, akkor a készülékszámot meg kell növelni. A minimális és maximális távolságok betartása A G7 táblázat alapján le kell ellenőrizni a készülék-elhelyezési távolságok megfelelőségét a csarnokméretekhez igazodóan. Valós befúvási magasság = 7,2 m Max. kifúvási magasság H max...= 14,1 m rendben van Csarnokfelület... = 72 5 / 6 = 6 m² Max. szellőztetett csarnokfelület = 797 m² rendben van A minimális és maximális készüléktávolságok szimmetrikus készülékelhelyezéssel betarthatóak. rendben van Készülékszám meghatározása Nagyobb készülékszámmal emelkedik az üzem flexibilitása, de ezzel együtt a költségek is emelkednek. Az optimális megoldáshoz a költséget és a szellőztetés minőségét kell egymással szembeállítani. Kiválasztásra kerül 6 db CON-9, Ezzel biztosított egy kedvező áru és energiatakarékos üzem. G 163

164 RoofVent condens Opciók 5 Opciók A RoofVent condens készülékek az opcionális lehetőségek egész sorával illeszthetőek a mindenkori projekt követelményeihez. A kézikönyv K -fejezete tartalmazza az opciós komponensek részletes leírását. Opciók Olajálló kivitel Higiéniai kivitel Külsőlevegő-zajcsökkentő Távozólevegő zajcsökkentő Befúvott-levegő zajcsökkentő Elszívottlevegő zajcsökkentő Akusztikus harang Állítómű rugóvisszatérítéssel Befúvódoboz Cseppleválasztó Alkalmazás A RoofVent condens alkalmazása az olajjal erősen szenynyezett légterű területeken A RoofVent condens alkalmazása a magas higiéniai követelményeket támasztó területeken (VDI 622) A zajkibocsátás csökkentésére az időjárásvédő rácsnál A zajkibocsátás csökkentésére a távozólevegő-rácsnál A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben (Air-Injector) Mint kiegészítő fagyvédelem (áramszünet esetén zárja a külsőlevegő-zsalut és az ERG- zsalut) Alacsonyabb helyiségeknél az Air-Injector (örvénykamra) helyett A lemezes hőcserélő kondenzátumának tetőre történő elvezetésére Táblázat G9: RoofVent condens opcionális lehetőségei 164

165 RoofVent condens Vezérlés és szabályozás 6 Vezérlés és szabályozás A RoofVent condens vezérlése Hoval DigiNet-tel történik. Ez a kifejezetten a Hoval csarnokklíma-rendszerekhez kifejlesztett szabályozási módszer számos előnyt kínál: A DigiNet a szellőzőberendezéseket egyedileg szabályozza a helyi feltételeknek megfelelően. A DigiNet maximális rugalmasságot engedélyez az üzemeltetéshez, a szabályozási zónák, készülékkombinációk, üzemmódok és üzemidők vonatkozásában. A DigiNet vezérli a légelosztást és biztosítja a legmagasabb szellőztetési hatékonyságot. A DigiNet szabályozza az energiavisszanyerés teljesítményét a lemezes hőcserélőben. A csatlakoztatáskész készülékek a beépített MSR-kompo nensekkel egyszerűen tervezhetőek és szerelhetők. A DigiNet üzembe helyezése a Plug&Play komponenseknek és az előre felcímzett szabályozómoduloknak köszönhetően egyszerű és gyors. A DigiNet vezérli a beépített, modulált égővel ellátott kondenzációs gázkazánt. A Hoval DigiNet részletes leírását ezen kézikönyv Vezérlés és szabályozás -fejezetében találja. G 165

166 RoofVent condens Szállítás és szerelés 7 Szállítás és szerelés 7.1 Szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A szállítási- és szerelési munkálatokat csak szakemberek végezhetik! A RoofVent condens készülékeket három egységben (tetőn kívüli egység, tető alatti egység és egy doboz kéményalkatrészekkel) külön raklapokon szállítjuk. Az összetartozó egységeket az azonos készülékszámok jelzik. Tudnivaló Az opcionálisan rendelt elemektől függően a szállítás több egységben is történhet. A tető alatti egység helyszínen történő összeszereléséhez emelőtargonca vagy daru szükséges. A szerelés előkészítéséhez fontosak az alábbiak: Mindkét egység szerelése a tetőn kívülről történik, ehhez daru vagy helikopter szükséges. A beemeléshez két db kb. 6 m-es heveder szükséges. Győződjön meg arról, hogy a tetőkonzol a Tervezési útmutatóban megadott adatoknak megfelel-e. Ügyeljen a készülék pozicionálására (fűtőregiszter csatlakozások helyzete). A készülékeket a tetőkonzolhoz az önsúlyuk rögzítik. A felfekvési felületeket szilikonnal, vagy PU-habbal le kell tömíteni. Távozólevegő zajcsillapító alkalmazása esetén a készüléket rögzítse le a tetőkonzolhoz. A csatolt szerelési útmutató előírásait tartsa be. 7.2 Hidraulikai szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A hidraulikai szerelési munkálatokat csak szakemberek végezhetik! A RoofVent condens készülékekbe a komplett fűtési kör is be van szerelve. Az installáció során az alábbiakat kell elvégezni: A tető alatti egység hőtermelő csoportjához csatlakoztatnia kell az előremenő- és visszatérő csővezetékeket. A fűtőkört a szállított hőközlő folyadékkal kell feltöltenie: Töltőmennyiség kb. 25 l Készülék-nyomás 2 bar 2 C-nál A keletkező kondenzátumot a semlegesítő után közvetlenül a tetőre kell vezetnie. Ha ezt a helyi előírások nem engedik, akkor az elvezetés gyüjtőedénybe történjen: Csatlakozás DN Gázcsatlakozás Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A gázcsatlakoztatásokat csak szakemberek végezhetik el! Ügyeljen az alábbiakra: A gázvezeték becsatlakoztatása a hőtermelő alatti nyíláson keresztül történik (G6-os kép). A gázvezetés feleljen meg az előírásoknak: Csatlakozás R ¾" (külsőmenetes) A kazán előtt elzáró gázcsapot kell kiépíteni. 166 Kép G5: RoofVent készülékek szerelése a tetőről történik. Kép G6: Nyílás a gázvezetékhez és kondenzátum csatlakozáshoz

167 RoofVent condens Szállítás és szerelés G Unit-kapcsolódoboz novanet rendszerbusz Betáp Gyűjtött hibajel Külső hőmérséklet érzékelő Helyiséghőmérséklet érzékelő DigiMaster Zóna-kapcsolószekrény Kép G7: Hidraulikus váltókapcsolás elvi rajza 167

168 RoofVent condens Szállítás és szerelés 7.3 Villamos szerelések Figyelem! Áramütés veszélye. Az elektromos szereléseket csak szakképzett elekt romos szakember végezheti! Tartsa be a vonatkozó előírásokat (pl.: EN 624-1) Hosszú kábelfektetés esetén le kell ellenőrizni a vezeték-keresztmetszetek megfelelőségét Az elektromos szerelést a kapcsolási terv alapján kell elvégezni (G8-as kép: kábelvezetés a készülékben) A Busz-kábelt a hálózati kábeltől elkülönítve kell vezetni Az Air-Injectortól a szűrődobozig, és a szűrődoboztól a tetőn kívüli egységig a dugaszos összeköttetést létre kell hozni Gondoskodni kell a zóna kapcsolószekrény hálózati túláramvédelmének vevőoldali kiépítéséről (zárlati szilárdság 1 ka) Unit-kapcsolódoboz revíziókapcsolóval Kábelátvezetés az elektromos csatlakoztatáshoz Betáp Busz-vezeték Bekötődoboz 168 Kép G8: Kábelelvezetés a készülékben

169 RoofVent condens Szállítás és szerelés Unit-kapcsolódoboz Zóna-kapcsolószekrény 3-fázisú Változat: RoofVent condens áramfelhasználása Zóna-kapcsolószekrény 1-fázisú Megnevezés Feszültség Vezeték Opció Megjegyzés Betáp 3 x 4 V 5 x 6, mm² novanet rendszerbusz 12 V 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Betáp 3 x 4 V 5 x mm² az opciók alapján novanet rendszerbusz 12 V 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 1 V 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 1 V 2 x 1,5 mm² max. 17 m Gyűjtött hibajel feszmentes max. 23 V 3 x 1,5 mm² max. 6 A Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként 3 x 4 V 5 x 6, mm² RoofVent condens gépenként Páratartalom érzékelő 24 V 2 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 2 x 1,5 mm² max. 17 m Betáp 1 x 23 V 3 x mm² az opciók alapján novanet rendszerbusz 12 V 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 1 V 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 1 V 2 x 1,5 mm² max. 17 m Gyűjtött hibajel feszmentes max. 23 V 3 x 1,5 mm² max. 6 A Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként Páratartalom érzékelő 24 V 2 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 2 x 1,5 mm² max. 17 m G Táblázat G1: Vezetéklista 169

170 RoofVent condens Kiírási szöveg 8 Kiírási szöveg A RoofVent condens szellőztető készülék a következőkből áll: tetőkészülék energia-visszanyeréssel és hőtermelő csoporttal szűrődoboz fűtőelem Air-Injector (örvénykamra) vezérlés és szabályozás Az összes komponens dugaszoláskészen lekábelezve 8,1 Tetőn kívüli egység energia-visszanyeréssel és hőtermelő csoporttal LW.C A burkolat önhordó, alucink lemezből készült, időjárásálló, belülről szigetelt (B1-es tűzvédelmi osztályú), időjárásvédő ráccsal a külsőlevegő-szűrő és a Unit kapcsolódoboz egyszerű megközelíthetőségéhez, gyorszárakkal szerelt revíziófedéllel a távozólevegő-szűrő egyszerű megközelíthetőségéhez, külső revíziókapcsolóval az erősáramú rész leválasztásához. A tetőn kívüli egység tartalmazza: hőtermelő csoport, ami kondenzációs gázkazánból, kéményből, keringtető szivattyúból, tágulási tartályból és kondenzátum semlegesítőből áll külsőlevegő-szűrőt (G4-es osztályú zsákszűrő), nyomáskülönbség-határolóval és szűrőfelügyelettel, ellentétes járású külsőlevegő- és recirkulációs zsaluzatokat állítóművel, alumínium lemezes hőcserélőt bypasszal, kondenzátum felfogóval és szifonnal a tetőre történő elvezetéshez; beépített ERG- és bypass-zsalukkal, állítóművel az energia-visszanyerés szabályozásához. karbantartást nem igénylő, közvetlenül hajtott befúvó ventilátor karbantartást nem igénylő, közvetlenül hajtott elszívó ventilátor Unit-kapcsolódoboz DigiUnit szabályozóval a Hoval DigiNet szabályozási rendszer részeként Erősáramú rész Csatlakozókapcsok a betáphoz Reviziókapcsoló (kívülről kezelhető) Motorvédelem minden ventilátorhoz Motorvédelem keringtető szivattyúhoz Biztosítékok Transzformátor a DigiUnit-hoz és az állítómotorokhoz Csatlakozókapcsok az állítómotorokhoz, az érzékelőkhöz és az égővezérléshez Kapcsolódoboz-fűtés Áramellátás a kondenzációs gázkazánhoz Kapcsolódoboz-fűtés Típus Névl. légteljesítmény befúvás/elszívás Névleges hőteljesítmény 8.2 Szűrődoboz F.C / F.C25 / F.C5 Ház alucink lemezből, távozólevegő ráccsal és revizió fedéllel a fűtőregiszter egyszerű megközelíthetőségéhez. A szűrődoboz tartalmazza: távozólevegő-szűrőt (G4-es zsákszűrő) nyomáskülönbség-kapcsolóval a szűrőfelügyelethez távozólevegő hőmérséklet érzékelőt zajcsökkentőt, mint befúvott-levegő diffúzort. Típus F.C Fűtőelem H.Z Ház alucink lemezből, alumínium lamellás rézcsövekkel szerelt PWW fűtőregiszterrel, és a fagyvédelmi termosztáttal. Típus Fűtőteljesítmény LW.C-9/DN5 8 m³/h 6 kw Hővisszanyerési mutató 63% Teljesítményfelvétel motoronként Tápfeszültség Frekvencia 3, kw AC 3 x 4 V 5 Hz H.Z-9-6 kw DigiUnit szabályozó DU5 A szellőzőberendezés komponenseivel (ventilátorok, állítómotorok, hőmérséklet érzékelők, fagyvédelmi termosztát, szűrőfelügyelet, hőtermelő csoport) komplett lekábelezett szabályozó modul: vezérli a beépített, modulált égővel ellátott kondenzációs gázkazánt vezérli a készüléket a légterítéssel együtt a szabályozási zóna utasításai alapján kaszkádszabályozással szabályozza a befúvott-levegő hőmérsékletét Air-Injector D (örvénykamrás befúvó) Ház alucink lemezből az alábbiakkal: örvénykamrás légfúvó koncentrikus fúvókával, állítható terelőlapátokkal és beépített zajcsökkentő-haranggal állítómotorral a levegőelosztás automatikus állításához befúvott-levegő hőmérséklet érzékelővel elektromos kötöződobozzal (ez tartalmazza a fűtési keverőszelep csatlakozókapcsait is). Típus D-9 Szellőztetett csarnokfelület... m 2

171 RoofVent condens Kiírási szöveg 8.5 Opciók Olajálló kivitel Olajálló alapanyagok Távozólevegő-szűrő F5-ös osztályú Kondenzátum elvezetés a szűrődoboz felfogóedényébe a lemezes hőcserélőről F25-ös szűrődoboz olajzáró kivitelben, beépített olaj/ kondenzátum felfogó edénnyel és elvezetéssel Higiénikus kivitel Külsőlevegő-szűrő, F7-es osztályú Távozólevegő-szűrő, F5-ös osztályú Külsőlevegő-zajcsökkentő ASD Alucink-lemez ház zajcsökkentő anyaggal bélelve, felszerelése az időjárásvédő ajtóra, az itt keletkező zajkibocsájtás csökkentésére, csillapítás mértéke db Távozólevegő-zajcsökkentő FSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a távozólevegő-rácsra, az itt keletkező zajkibocsájtás csökkentésére, csillapítás mértéke db Befúvottlevegő-zajcsökkentő ZSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a szűrődoboz és a fűtőelem közé, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db G Elszívottlevegő-zajcsökkentő ABSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, az elszívórács részegységeként, a helyiségbe történő zajkibocsájtás csökkentésére, csillapítás mértéke db Akusztikus harang AHD Nagy térfogatú zajcsökkentő harang, zajcsökkentő anyaggal bélelt ernyővel, csillapítás mértéke 4 db Állítómű rugóvisszatérítéssel SMF Folyamatos hajtómű, áramkimaradás esetére biztonsági funkcióval, a külsőlevegő- és az ERG-zsaluzatra felszerelve Befúvódoboz AK Alucink-lemezből, 4 db állítható befúvó-zsaluzattal (Air- Injector helyett) Cseppleválasztó TA Alumínium lamellákból álló, a lemezes hőcserélő belépési oldalán lévő távozólevegőáramba szerelve, a kondenzátum tetőre történő elvezetésére 171

172 RoofVent condens Kiírási szöveg 8.6 Vezérlés és szabályozás Digitális szabályozás decentralizált csarnokklíma-rendszerek optimális működtetéséhez: rendszerfelépítés az OSI-modell szerint egyedi szabályozó modulok helyszíni összeköttetése novanet rendszerbusz-szal egyenjogú keresztkommunikáció (peer-to-peer/multiper) a novanet protokoll-on ketesztül gyors reakcióidők az eseményorientált adatátvitel következtében gyártóműben előcímezett szabályozómodulok, beépített villámvédelem és elemes-tárolású RAM-építőkövekkel helyszíni tervezés nem szükséges DigiNet kezelőkészülékek DigiMaster DM5 Előprogramozott Plug és Play kezelőkészülék grafikus érintőpaneles színes kezelőfelülettel, beépítve a zóna-kapcsolószekrény ajtajába: A DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztáskezelés, vezérlőparaméterek) DigiCom DC5 A Hoval DigiNet PC-vel történő kezeléséhez, kezelőszoftverrel, novanet-routerrel és összekötő kábelekkel: a DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztás-kezelés és továbbítás, vezérlőparaméterek) Trend-funkció, adattárolás és könyvelés differenciált jelszóvédelem DigiNet zónaszekrény A zóna-kapcsolószekrény (lakkozott acéllemez RAL 735) az alábbiakat tartalmazza: 1 külsőhőmérséklet érzékelő 1 transzformátor 23 / 24 V 2 védőkapcsoló a transzformátorhoz (1-pólusú) 1 relé 1 hálózati leválasztó (2-pólusú, kívülről) be-, és kimeneti sorkapcsok (felül) 1 elektromos kapcsolási rajz szabályozott zónánként 1 DigiZóna-vezérlés, 1 relé és 1 helyiséghőmérséklet érzékelő (mellékelve). DigiZóna-vezérlés DZ5 Zónánkénti szabályozó készülék a zóna-kapcsolószekrénybe beépítve: Feldolgozza a helyiség- és a külsőhőmérséklet bemeneteket, a fűtési zavart és az egyedi funkciókat (opció) Az időprogramnak megfelelően kapcsolja az üzemmódokat Fűtési igényjelzés és gyűjtött hibajel kimeneteket kezeli Opciók Gyűjtött zavarjel kijelző lámpa Hálózati aljzat 2-pólusú védőkapcsoló Beépített DigiUnit-szabályozós készülékek áramellátása DigiUnit-szabályozó nélküli készülékek integrációja Helyiséghőmérséklet középértékképzés DigiPlus-vezérlés Páratartalom érzékelő CO 2 -érzékelő Talapzat DigiEasy DE5 Egy szabályozási zóna kiegészítő kezelőkészüléke a zónaszekrény ajtajába, vagy a falra felszerelve: az aktuális beállított helyiséghőmérséklet kijelzése a beállított helyiséghőmérséklet korrigálása ± 5 C-kal riasztások kijelzése és nyugtázása üzemmódok átkapcsolása Opciók Ablak a DigiMaster részére IP 65-ös keret novanet csatlakozódoboz 4 egyedi funkció, kapcsolóval 8 egyedi funkció, 2 kapcsolóval Egyedi funkciók sorkapocs-csatlakozókon DigiEasy beépítése 172

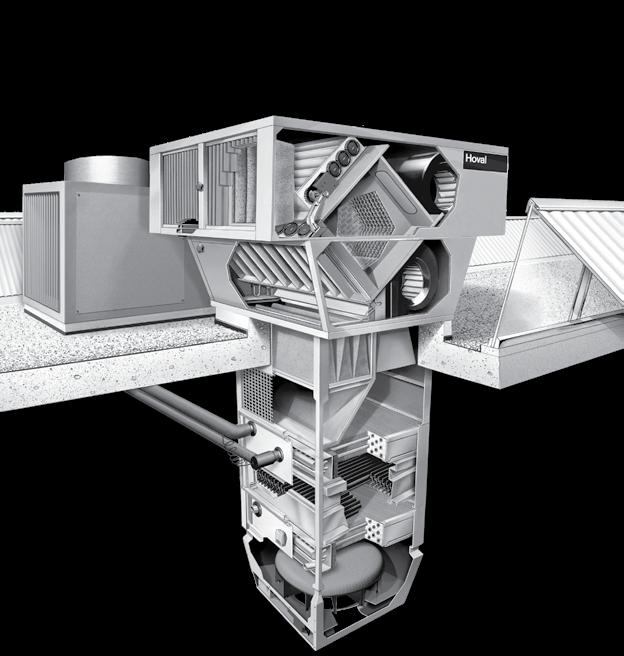

173 RoofVent direct cool Tartalom RoofVent direct cool Single-split hűtőegységgel ellátott szellőztető készülék magas csarnokok fűtéséhez és hűtéséhez H 1 Alkalmazás Felépítés és működés Műszaki adatok Alkalmazási példák Opciók Szabályozás és vezérlés Szállítás és szerelés Kiírási szöveg

174 RoofVent direct cool Alkalmazás 1 Alkalmazás 2 Felépítés és működés 1,1 Rendeltetészerű alkalmazás A RoofVent direct cool készülékek magas csar no kok energia-visszanyeréses fûtését, hűtését, frisslevegő betáplálását és az elhasznált levegő elvezetését valósítják meg. A rendeltetésszerû alkalmazáshoz a gyártó által elõírt sze - re lési, üzembehelyezési és üzemeltetési elõírások be tar tása is hozzátartozik, úgymint az esetleges veszélyek fi gyelembe vétele. A felsoroltakban nem szereplõ felhasználási módok nem rendeltetésszerûek. Az ebbõl adódó károkért a gyártó nem vállal felelõsséget. 1.2 Felhasználói csoport A Hoval RoofVent direct cool készülékek sze re lését, ke ze lését és karbantartását csak megfelelően képzett szak emberek vé gez hetik, akik a felmerülõ ve szé lyek isme retében vannak. Az útmutató épületgépész tervezők, ki vi telező szakemberek és végfelhasználók számára nyújt segít sé get. 1.3 Veszélyek A RoofVent direct cool készülékek a technika mai állásának megfelelőek és üzembiztosak. Minden elõvigyázatosság ellenére is fennállhatnak elõre nem látható veszélyek, amelyek nem mindig nyilvánvalóak, mint pl.: a villamos berendezésekkel folytatott munka során a RoofVent készüléken végzett munkánál az esetlegesen leeső tárgyak miatt (mint pl.szerszámok) veszélyek a tetőn végzett munkák által villámcsapás okozta alkatrész-károsodások meghibásodott alkatrészek miatti üzemzavar során a fûtõközeg ellátásnál fellépő veszélyek forró vízzel végzett munkálatok során készülék beázása a revíziófedél helytelen lezárásából adódóan. A RoofVent direct cool nagy helyiségek (gyártócsarnokok, bevásárló-csarnokok, sportcsarnokok, vásárcsarnokok stb.) szellőztetését, valamint energia-visszanyeréses fűtését és hűtését látja el az alábbi funkciókkal: fűtés (központi fűtési melegvízellátásra csatlakoztatva) hűtés (beépített Single-Split hűtőrendszerrel) külsőlevegő bevezetés elhasznált levegő eltávolítás recirkulációs üzem energia-visszanyerés iker lemezes hőcserélővel Air-Injectoros levegőelosztás levegőszűrés Egy komplett szellőztetőrendszer több, önálló üzemre képes RoofVent direct cool készülékből áll, melyek légcsatornák nélkül üzemelnek. A készülékek decentralizáltan a csarnok mennyezetébe kerülnek beépítésre, karbantartásuk a tetőről történik. A RoofVent direct cool készülékek óriási előnye a nagy teljesítmény és a tökéletes légelosztás, így más rendszerekkel összehasonlítva lényegesen kevesebb készülék elegendő a támasztott követelmények kielégítéséhez. A RoofVent direct cool készülékbe egy közvetlen elpárologtató került beépítésre; A tetőn kívüli egység mellé egy kondenzátort helyeztünk el, így nincs szükség központi folyadékhűtőre. 2.1 Készülék felépítése A RoofVent direct cool az alábbi részegységekből áll: Tetőkészülék energia-visszanyeréssel: belülről szigetelt (B1 osztály), önhordó ház alucink-lemezből Szűrődoboz: a helyi beépítési igényekhez igazodóan három méretben szállítjuk Hűtőelem közvetlen elpárologtatóval (belülről szigetelt) Fűtőelem (belülről szigetelt): a regisztercsatlakozás minden oldalról lehetséges (az alapkivitelnél a távozólevegő-rács alatt) Air-Injector-örvénykamrás légbefúvó (belülről szigetelt): szabadalmaztatott, automatikus állítású befúvóegység, egy nagy csarnokfelület huzatmentes légelosztásához Kondenzátor-egység: önhordó ház szinterezett acéllemezből A készülék szállítása három egységben történik: a tetőn kívüli, tető alatti és a kondenzátor-egység (H1-es kép). A tetőn kívüli és a tető alatti egységek oldható csavarkötéssel kapcsolódnak egymáshoz és külön leszerelhetők. 174

175 RoofVent direct cool Felépítés és működés 2.2 Légelosztás örvénykamrával (Air-Injector) A szabadalmaztatott légelosztó - ún. örvénykamra - a ké szü - lék meghatározó eleme. A levegő befúvási szö ge az állítható terelőlapátokkal változtatható. Ez függ a tel je sítménytől, a be fú vási ma gas ság tól, valamint a friss- és he lyi ség le ve gő kö zöt ti hő mér sék let kü lönb ségtől. A levegő tehát me rő legesen le fe lé, egy bizonyos kúpszögben, vagy víz szintesen a mennyezet alatt kerül befúvásra. Ezáltal biztosított, hogy: minden RoofVent direct cool készülék nagy csar nok fe lületet szellőztessen, fűt sön és hűtsön, a tartózkodási zónában huzathatás ne léphessen fel, a helyiségben ne legyen hőmérsékletrétegződés, ez zel ener giát takarítunk meg. Tetőn kívüli egység: tetőkészülék energia-visszanyeréssel Tető alatti egység: a szűrődoboz b hűtőelem (közvetlen elpárologtatóval) c fûtõelem d Air-Injector (örvénykamra) Kondenzátor-egység H a b c d Kép H1: RoofVent direct cool felépítése 175

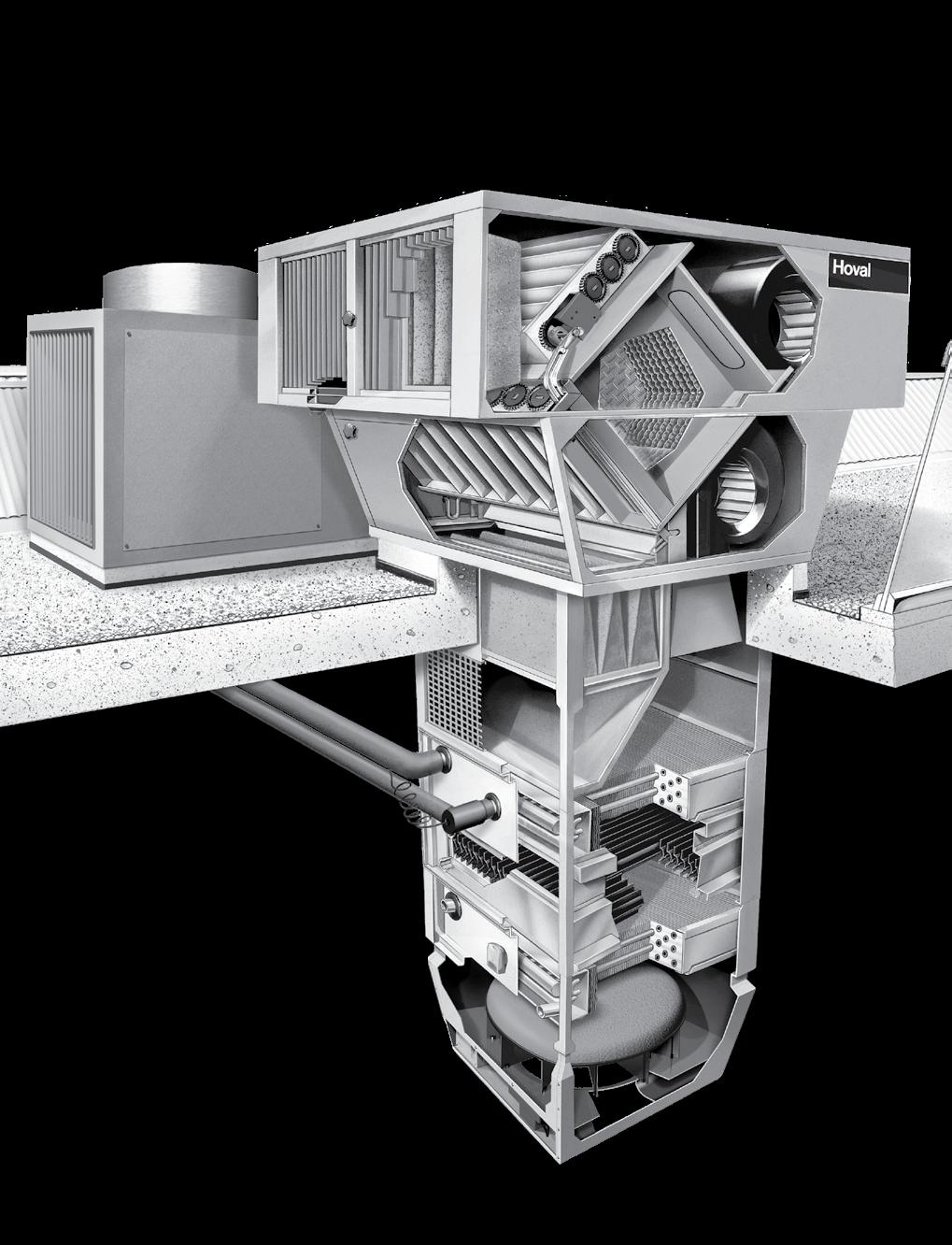

176 RoofVent direct cool Felépítés és működés 176

177 RoofVent direct cool Felépítés és működés Air-Injector (örvénykamrás légbefúvó) állítómotor: a befúvott-levegő terítési szögének fokozatmentes állítása a függőlegestől (= 2%) a vízszintesig (=1 % ) Fagyvédelmi termosztát: regiszterlefagyás elleni védelemhez Kondenzátum csatlakozás Expanziós szelep Távozólevegő-rács Távozólevegő-szűrő: zsákszűrő, nyomáskülönbség-kapcsoló a szűrőfelügyelethez ERG-zsalu (energia-visszanyerés), és bypass-zsalu: ellentétesen működő zsaluzatok az energia-visszanyerés szabályozásához %-tól (a távozólevegő a bypass-on áramlik keresztül) 1%-ig (a távozólevegő a lemezes hőcserélőn áramlik keresztül) Reviziófedél: két gyorszárral a távozólevegő-szűrő egyszerű megközelítéséhez Kondenzátor-egység: léghűtéses kondenzátorból, Scroll-kompresszorból, hűtőfolyadékkal feltöltött hűtőközeg tárolóból, elektromos bekötődobozból és szerelvényekből Időjárásvédő rács: a külsőlevegő-szűrő és a Unit bekötődoboz egyszerű megközelítéséhez Külsőlevegő-szűrő: zsákszűrő, nyomáskülönbség-kapcsoló a szűrőfelügyelethez Külsőlevegő-zsalu és recirkulációs zsalu: ellentétes üzemű zsaluzat a külsőlevegős és recirkulációs üzemmódok átkapcsolásához, állítóművel Gravitációs zsalu: üzemszünet esetén zárja a bypasst, így megakadályozza a hőveszteséget Távozólevegő-ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor Távozólevegő-rács: lecsavarozásával a távozólevegő-ventilátor hozzáférhető Lemezes hővisszanyerő: bypass-szal a teljesítményszabályozáshoz és kondenzátum elvezetéshez Reviziófedél: a befúvó ventilátor egyszerű megközelítéséhez Levegőbefúvó ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor Reviziófedél: a hűtőregiszter egyszerű megközelítéséhez Hűtőregiszter: alumínium lamellás rézcsövekkel szerelt közvetlen elpárologtató Cseppleválasztó Fűtőregiszter: alumínium lamellás rézcsövekkel szerelt lemezes hőcserélő H Kép H2: RoofVent direct cool felépítése 177

178 RoofVent direct cool Felépítés és működés Külsőlevegő-belépés az időjárásvédő rácson keresztül Szűrő, nyomáskülönbség-kapcsolóval Külsőlevegő-zsalu, állítóművel Lemezes hőcserélő Levegőbefúvó ventilátor Zajcsökkentő és diffúzor Hűtőregiszter (közvetlen elpárologtató) Cseppleválasztó Fűtőregiszter (PWW) Fagyvédelmi termosztát Befúvottlevegő-hőmérsékletérzékelő Air-Injector (örvénykamra), állítóművel Távozólevegő-belépés a távozólev. rácson keresztül Távozólevegő-hőmérsékletérzékelő Szűrő, nyomáskülönbség-kapcsolóval Recirkulációs zsalu (a külsőlevegő-zsaluval ellentétes járású) ERG-/bypass-zsalu állítóművel Gravitációs zsalu Távozólevegő-ventilátor Zajcsökkentő és diffúzor Távozólevegő-kilépés a távozólev. rácson keresztül Kép H3: RoofVent direct cool működési vázlata 178

179 RoofVent direct cool Felépítés és működés 2.3 Üzemmódok A RoofVent direct cool üzemmódjai: KI Befúvás és elszívás Recirkulációs Recirkulációs éjszakai Elszívás Befúvás Éjszakai hűtés nyáron Szükségüzem A DigiNet szabályozási rendszer szabályozási zónánként automatikusan vezérli az üzemmódokat az időprogramnak megfelelően (szükségüzem kivételével). Ezen felül Ön: a szabályozási zónán belül manuálisan állíthatja az üzemmódokat a RoofVent direct cool készülékeket egyenként a KI, a recirkulációs, az elszívás, a befúvás vagy a szükségüzem üzemmódokra kapcsolhatja Kód 1) Üzemmód Alkalmazás Vázlat OFF Ki A ventilátorok kikapcsolt állapotban vannak. A fagyvédelem aktív marad. Helyiséghőmérséklet-szabályozás nincs. ha nem szükséges a RoofVent direct cool működtetése Befúvó-ventilátor... ki Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés/hűtés... ki VE2 Befúvás és elszívás A RoofVent direct cool befújja a frisslevegőt a helyiségbe és elszívja az elhasznált levegőt. A hő-/hűtési szükségletek és a hőmérsékletviszonyok függvényében a fűtést/hűtést és az energia-visszanyerést automatikusan szabályozza. A nappali beállított helyiséghőmérséklet aktív. a helyiség használata során Befúvó-ventilátor... be Távozólevegő-ventilátor.. be Energia-visszanyerés...,..1% Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés/hűtés...,..1% H REC Recirkulációs Be/Ki üzem: hő- vagy hűtési igény esetén a RoofVent direct cool beszívja a helyiség levegőjét, felmelegíti, illetve lehűti, majd ismét befújja a helyiségbe. A nappali beállított helyiséghőmérséklet aktív. RECN Recirkulációs éjszakai Mint a REC üzemmód, csak az éjszakai beállított hőmérséklettel. előfűtéshez ill. előhűtéshez éjszaka és hétvégén Befúvó-ventilátor... be *) Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés/hűtés... be *) * ) hő-, vagy hűtési igény esetén EA Távozólevegő A RoofVent direct cool elszívja az elhasznált helyiséglevegőt. Helyiséghőmérséklet-szabályozás nincs. különleges esetekre Befúvó-ventilátor... ki Távozólevegő-ventilátor.. be Energia-visszanyerés... % Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés/hűtés... ki 179

180 RoofVent direct cool Felépítés és működés Kód 1) Üzemmód Alkalmazás Vázlat SA NCS Befúvott-levegő A RoofVent direct cool befújja a frisslevegőt a helyiségbe. A hő-/hűtési szükségletek és a hőmérsékletviszonyok függvényében a fűtést/hűtést szabályozza. Az elhasznált helyiséglevegő a nyitott nyílászárókon keresztül távozik a szabadba, vagy más módszerrel elszívásra kerül. A nappali beállított helyiséghőmérséklet aktív. Éjszakai hűtés nyáron Be/Ki üzem: ha az aktuális hőmérsékletek megengedik, befújja a RoofVent direct cool a hideg külső levegőt a helyiségbe, és elszívja a meleg helyiséglevegőt. A beállított éjszakai helyiséghőmérséklet aktív. A készülék merőlegesen fújja be a külső levegőt, így a lehető legjobb hatásfokkal üzemel. - Szükségüzem A RoofVent direct cool beszívja a helyiség levegőjét, felmelegíti és ismét befújja a helyiségbe. A fűtési keverőszelep kényszernyitott állapotban van. Helyiséghőmérséklet-szabályozás nincs. különleges esetekre Befúvó-ventilátor... be Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... nyitva Recirkulációs zsalu... zárva Fűtés/hűtés...,..1% éjszakai hűtéshez Befúvó-ventilátor... be *) ha a DigiNet rendszer még nincs felprogramozva (pl. üzembe helyezés előtt). Távozólevegő-ventilátor.. be *) Energia-visszanyerés... % Frisslevegő-zsalu... nyitva *) Recirkulációs zsalu... zárva *) Fűtés/hűtés... ki * ) a hőmérsékleti viszonyok szerint Befúvó-ventilátor... be Távozólevegő-ventilátor.. ki Energia-visszanyerés... % Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés... be Hűtés... ki 1) Ezek a kódok jelzik a mindenkori üzemmódokat a DigiNet szabályozásnál (lásd a Vezérlés és szabályozás" fejezetét). Táblázat H1: RoofVent direct cool üzemmódjai 18 Tudnivaló Fűtési üzemben a hőszivattyú hőcserélője lefagyhat. A fűtési teljesítmény biztosítása érdekében a rendszert leolvasztásra kapcsolja. Az olvasztási fázis maximum 1 percig tart; ez idő alatt a RoofVent készülék recirkulációs üzemben működik.

181 RoofVent direct cool Műszaki adatok 3 Műszaki adatok 3.1 Típuskulcsok Mennyezeti egység DIC - 6 / DN5 / LW + F - K.Y - H.B - D /... Készüléktípus RoofVent direct cool Készülékméret 6 vagy 9 Vezérlés DN5 DigiNet 5-höz Tetőn kívüli egység Tetőn kívüli egység energia-visszanyeréssel Szűrőház F Rövid szűrőház F25 Közepes szűrőház F5 Hosszú szűrőház Hûtõelem K.Y Hûtõelem R típusú fűtőregiszterrel (közvetlen elpárologtató) Fûtõelem és regisztertípus H.A Fûtõelem A típusú fűtőregiszterrel H.B Fûtõelem B típusú fűtőregiszterrel H.C Fûtõelem C típusú fűtőregiszterrel H Air-Injector (örvénykamra) Opciók GF - 44 Készüléktípus ProFroid kondenzátor-egység Hűtőteljesítmény 4 4 kw (6-os készülékmérethez) kw (9-es készülékmérethez) Táblázat H2: Típuskulcsok 181

182 RoofVent direct cool Műszaki adatok 3.2 Alkalmazási határok DIC-6 DIC-9 Távozólevegő hőmérséklet max. C 5 5 Távozólevegő relatív páratartalma max. % 6 6 Távozólevegő nedvességtartalma 1) max. g/kg 12,5 12,5 Külső hőmérséklet 2) min. C -3-3 Fűtőközeg-hőmérséklet max. C Üzemi nyomás Fűtőkör max. kpa 8 8 Direkt-elpárologtató max kpa Befúvott-levegő hőmérséklete max. C 6 6 Legkisebb üzemidő VE2 min. min 3 3 Kondenzátum-mennyiség max. kg/h 6 15 Légteljesítmény min. m 3 /h 31 5 Táblázat H3: RoofVent direct cool alkalmazási határértékei 3.3 Alkalmazási határok Készüléktípus DIC-6 DIC-9 Levegő-ellátás Névleges térfogatáram 1 Befúvott-levegő m³/h Távozó levegő m³/h Szellőztetett csarnokfelület max. m² Energia-visszanyerés Hővisszanyerési mutató száraz levegőre % 6 63 Hővisszanyerési mutató nedves levegőre % Ventilátoradatok Tápfeszültség V AC 3 x 4 3 x 4 Megengedett feszültségeltérés % ± 1 ± 1 Frekvencia Hz 5 5 Teljesítményfelvétel motoronként kw 1,8 3, Áramfelvétel A 4, 6,5 Motorvédő relé beállítási értéke A 4,6 7,5 Fordulatszám (névleges) min Állítómotor Tápfeszültség V AC Frekvencia Hz 5 5 Vezérlőfeszültség V DC Forgatónyomaték Nm 1 1 Futásidõ 9 -os elforduláskor s Szűrőfelügyelet Differenciál-nyomásellenőrző gyári beállítása Pa 3 3 1) Amennyiben a helyiség nedvességtartalma 2 g/kg-mal megnő, a hőcserélőhöz cseppelvezetőt, a távozólevegő-rács elé egy távozólevegő-szűrőt kell szerelni Táblázat H4: RoofVent direct cool műszaki adatai 182

183 RoofVent direct cool Műszaki adatok 3.4 Kondenzátor-egység műszaki adatai Kondenzátor-egység GF44 GF66 Alkalmazás RoofVent készülékhez DIC-6 DIC-9 Névl hűtőteljesítmény kw Szabályozási tartomány %,..1,..1 Hűtőközeg R41a R41a Hűtőközeg töltőmennyisége kg Elpárologtató hőmérséklete C 5, 5, Hangnyomásszint (5 m távolság) 1) db(a) Zajteljesítmény szint 2) db(a) Tápfeszültség V AC 3 x 4 3 x 4 Frekvencia Hz 5 5 Teljesítményfelvétel kw 12,5 21, Maximális áramfelvétel A COP-szám 3,71 3,93 Indulási áram A 2 x 11 2 x 118 Környezeti hőmérséklet (üzemben) C ) Félgömbformájú kisugárzással, reflexiószegény környezetben 2) A megadott értékek maximum értékek; a zajszint a Scroll-technológia miatt ingadozó Táblázat H5: A kondenzátor-egység műszaki adatai H 183

184 RoofVent direct cool Műszaki adatok 3.5 Zajteljesítmény Készüléktípus DIC-6 DIC-9 Üzemmód VE2 REC VE2 REC Pozíció Hangnyomásszint (5 m távolság) 1) db(a) Teljes-zajszint db(a) Oktáv-zajszint 63 Hz db(a) ) Félgömbformájú kisugárzással, reflexiószegény környezetben 2) A szabadban (tetőkészülék) Táblázat H6: RoofVent direct cool zajszintje 125 Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a)

185 RoofVent direct cool Műszaki adatok 3.6 Fűtőteljesítmény Külső hőmérséklet -5 C -15 C PWW Méret Típus Q Q TG H max t Zul p W m W Q Q TG H max t Zul p W m W C kw kw m C kpa l/h kw kw m C kpa l/h 8/6 DIC-6 A , , DIC-6 B , , DIC-6 C , , /4 DIC-6 A , , DIC-6 B , , DIC-6 C , , /6 DIC-9 A , , DIC-9 B , , DIC-9 C , , /4 DIC-9 A , , DIC-9 B , , DIC-9 C , , Magyarázat Típus = Fűtőregiszter típusa Q = Fűtőteljesítmény Q TG = Transzmissziós hőigény fűtőteljesítmény lefedése t Zul = Befúvott-levegő hőmérséklete H max = Maximális kifúvási magasság (18 C-os helyiséghőmérsékletnél) m W = Víz-térfogatáram p W = Vízoldali nyomásveszteség H Vonatkozás Helyiséglevegő-hőm, 18 C, Távozólevegő-hőm, 2 C / 4 %-os relatív páratartalom Táblázat H7: RoofVent direct cool fűtőteljesítményei Tudnivaló Transzmissziós hőigény fűtőteljesítmény lefedése (Q TG ) figyelembe veszi a szellőztetési hőigényt (Q L ) és az energia-visszanyerés teljesítményét (Q ERG ) a mindenkori levegőkondíciók mellett. Kiszámítása a következő módon történik: Q TG = Q + Q ERG - Q L 185

186 RoofVent direct cool Műszaki adatok 3.7 Hűtőteljesítmény Méret DIC-6 DIC-9 t A rf A Q sen Q ges Q TG t Zul m K Q sen Q ges Q TG t Zul m K C % kw kw kw C kg/h kw kw kw C kg/h Magyarázat t A = Külső levegő hőmérséklete rf = Külső levegő páratartalma Típus = Hűtőregiszter típusa Q sen = Érezhető hűtőteljesítmény Q ges = Összes hűtőteljesítmény t Zul = Befúvott-levegő hőmérséklete m K = Kondenzátum mennyiség Vonatkozás Külsőlevegő-hőm. 28 C, helyiséglevegő 22 C, távozólevegő-hőm. 24 C / 5 %-os relatív páratartalom Külsőlevegő-hőm. 32 C, helyiséglevegő 26 C, távozólevegő-hőm. 28 C / 5 %-os relatív páratartalom Táblázat H8: RoofVent direct cool hűtőteljesítménye Tudnivaló Transzmissziós teljesítmény lefedése (Q TG ) figyelembe veszi a szellőztetési hűtési igényt (Q L ) és az energia-visszanyerés teljesítményét (Q ERG ) a mindenkori levegőkondíciók mellett. Kiszámítása a következő módon történik: Q TG = Q sen + Q ERG - Q L 186

187 RoofVent direct cool Műszaki adatok 3.8 Minimális és maximális távolságok X/2 X Y H Készüléktípus DIC-6 DIC-9 A RoofVent készülékeket úgy kell elhelyezni, hogy a Készüléktávolság X min. m kondenzátor által felmelegített levegőt, mint frisslevegőt, max. m ne szívhassa be. A RoofVent készülékek elhelyezésénél ügyelnie kell Kifúvási magasság Y min. 1) m 4, 5, arra, hogy egy készülék se szívhassa be a másik készülék kifúvott levegőjét. max. 2) m ) A befúvórács opcióval a minimális magasság 1 m-rel csökkenthető (lásd Opciók fejezetet). 2) A maximális magasság a keretfeltételek szerint (lásd a H7 táblázatban). A távozólevegő-rács jól megközelíthető legyen. Szerviz és karbantartási célból a fűtőregiszter hátulsó (csatlakozással ellentétes) oldalán kb. 1,5 m szabad teret kell biztosítania. A befúvott légáram akadálytalanul terjeszkedhessen a légtérben (vegye figyelembe a gerendázatot és a világítást). Táblázat H9: Minimális és maximális távolságok 187

188 RoofVent direct cool Műszaki adatok 3.9 Méret- és tömegadatok 8 Tetőn kívüli egység LW Szűrőház rövid F / közepes F25 / hosszú F5 Kábelátvezetés Revíziófedél Hűtőelem K Fûtõelem H Air-Injector (örvénykamra) D Szívógáz-vezeték KI Folyadék-vezeték BE Kondenzátum elvezetés Visszatérő PWW Előremenő PWW Kép H4: RoofVent direct cool méretei (méretek mm-ben) 188

189 RoofVent direct cool Műszaki adatok Készüléktípus DIC-6 DIC-9 Tetőn kívüli egység méretei Mennyezeti egység méretei A mm B mm C mm D mm E mm Szűrőházas kivitel F F25 F5 F F25 F5 G mm S mm H mm F mm J mm K mm M mm M2 mm 27 3 N mm N2 mm O mm P mm P2 mm Q mm R mm 9 11 V mm 5 63 W mm Hűtőregiszter Belső térfogat l 9,3 13,9 adatai L mm 42 x 2, 42 x 2, (Y típus) L1 mm 28 x 1,5 35 x 1,5 Fűtőregiszter Típus A B C A B C adatai Víztartalom l 3,1 3,1 6,2 4,7 4,7 9,4 L " Rp 1 ¼ (belső) Rp 1 ½ (belső) Tömeg Tetőn kívüli egység kg Mennyezeti egység (F-val) kg Szűrőház F kg Hűtőelem kg Fûtõelem kg Air-Injector (örvénykamra) kg Összesen (F-val) kg Szűrőház F25 1) kg Szűrőház F5 1) kg ) Az F-hoz viszonyított többlettömegek H Táblázat H1: RoofVent direct cool méret- és tömegadatai 189

190 RoofVent direct cool Műszaki adatok Kondenzátor-egység GF Tömeg: GF-44: 61 kg GF-66: 68 kg Revíziókapcsoló Villamos csatlakozódoboz Munkaközegköri csatlakozás Kábelátvezetés Táblázat H11: GF kondenzátor-egység méret- és tömegadatai (méretek mm-ben) 19

191 191 RoofVent direct cool H Műszaki adatok 3.8 Légteljesítmény járulékos nyomásveszteségnél Járulékos nyomásveszteség Pa-ban Távozó levegő Befúvott levegő Példa: 42 Pa járulékos nyomásveszteség 48 m³/h térfogatáramot eredményez. DIC Térfogatáram m³/h-ban Diagram H1: RoofVent direct cool DIC-6 térfogatárama járulékos nyomásveszteségnél Járulékos nyomásveszteség Pa-ban Távozó levegő Befúvott levegő. DIC Térfogatáram m³/h-ban Diagram H1: RoofVent direct cool DIC-9 térfogatárama járulékos nyomásveszteségnél

192 RoofVent direct cool Alkalmazási példák 4 Alkalmazási példák Útmutatás A következő alkalmazási példa a hűtési funkcióra irányul. A fűtés tervezésénél a RoofVent LHW-re vonatkozó tervezési útmutatást (B-fejezet) vegye figyelembe. Kiindulási adatok szükséges frisslevegő-teljesítmény, vagy légcsereszám csarnokméretek (hossz, szélesség, magasság) szabvány szerinti külső kondíciók kívánt helyiséghőmérséklet (a tartózkodási zónában) távozólevegő hőmérséklet 1) hűtési terhelés 1) A távozólevegő hőmérséklete magasabb a helyiséghőmérsékletnél. Ez a magas csarnokok elkerülhetetlen hőmérsékletrétegződése miatt van, amit az Air-Injector a minimálisra csökkent. Ezért magassági méterenként,2 K hőmérséklet-gradienssel kell számolni.. Szükséges készülékszám n erf Készülékenkénti légteljesítmény alapján (lásd H4-es táblázat) válasszon ki átmenetileg egy készülékméretet. (A további számítások eredményétől függően a kiválasztást adott esetben egy másik készülékméretre ismételje meg.) n erf = V erf / V G V erf = szükséges frisslevegõ mennyiség (m 3 /h) = a választott készülékméret légteljesítménye (m³/h) V G Példa Frisslevegő-teljesítmény m³/h Csarnok méretei (h x sz x m)...5 x 18 x 1 m Szabvány szerinti külső kondíciók C / 4% Kívánt helyiséghőmérséklet C Távozólevegő-kondíciók C / 5% Hűtési terhelés kw Helyiséghőmérséklet C Hőmérséklet gradiens...1.,2 k Távozólevegő-hőmérséklet... = 24 C Gyorskiválasztás: készülékméret DIC-6 n erf = 13.5 / 5. n erf = 2,7 Kiválasztásra kerül 3 db DIC-6, Tényleges frisslevegő teljesítmény V (m³/h) V = n V G n = választott darabszám V = 3 5. V = 15. m³/h Transzmisszó lefedéséhez szükséges teljesítmény (érezhető hűtőteljesítmény) készülékenként Q TG (kw) Q TG = Q Teff / n Q TG = 45 / 3 Q TG = 15 kw Hűtőteljesítmény ellenőrzése A készülékenkénti, transzmisszó lefedéséhez szükséges teljesítményt a H8-as táblázat adataival kell összehasonlítani. Szükség esetén növelje meg a készülékek a számát. Valós teljesítmény Q TG Szükséges teljesítmény rendben van = 17 kw = 15 kw 192

193 RoofVent direct cool Alkalmazási példák Keretfeltételek ellenőrzése Maximális szellőztetett csarnokfelület Ki kell számítani az egy készülékre eső szellőztetett csarnokfelületet a kiválasztott szükséges készülékszám alapján. Ha ez meghaladja a maximális értéket H4 táblázat, akkor a készülékszámot meg kell növelni. A minimális és maximális távolságok betartása A H9 táblázat alapján le kell ellenőrizni a készülék-elhelyezési távolságok megfelelőségét a csarnokméretekhez igazodóan. Készülékszám meghatározása Nagyobb készülékszámmal emelkedik az üzem flexibilitása, de ezzel együtt a költségek is emelkednek. Az optimális megoldáshoz a költséget és a szellőztetés minőségét kell egymással szembeállítani. Csarnokfelület = 5 18 / 3 = 3 m² Max. szellőztetett csarnokfelület = 426 m² rendben van A minimális és maximális készüléktávolságok szimmetrikus készülékelhelyezéssel betarthatóak rendben van Kiválasztásra kerül 3 db DIC-6 készülék. Ezzel biztosított egy kedvező áru és energiatakarékos üzem. H 193

194 RoofVent direct cool Opciók 5 Opciók RoofVent direct cool készülékek az opcionális lehetőségek egész sorával illeszthetőek a mindenkori projekt követelményeihez. A kézikönyv H -fejezete tartalmazza az opciós komponensek részletes leírását. Opciók Olajálló kivitel Higiéniai kivitel Hidraulikus szerelvénycsoport - váltókapcsolás Motoros keverőszelep Külsőlevegő-zajcsökkentő Távozólevegő zajcsökkentő Befúvott-levegő zajcsökkentő Elszívottlevegő zajcsökkentő Akusztikus harang Állítómű rugóvisszatérítéssel Befúvódoboz Cseppleválasztó Kondenzszivattyú Befecskendezős kapcsoláshoz alkalmas kivitel Alkalmazás A RoofVent direct cool alkalmazása olajjal erősen szenynyezett elszívott levegőhöz A RoofVent direct cool alkalmazása a magas higiéniai követelményeket támasztó területeken (VDI 622) Az egyszerű hidraulikus szereléshez A fűtőregiszter folyamatos szabályozásához (csatlakoztatáskész) A zajkibocsátás csökkentésére az időjárásvédő rácsnál A zajkibocsátás csökkentésére a távozólevegő-rácsnál A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben (Air-Injector) Mint kiegészítő fagyvédelem (áramszünet esetén zárja a külsőlevegő-zsalut és az ERG- zsalut) A RoofVent direct cool alkalmazása alacsonyabb helyiségeknél az Air-Injector helyett A lemezes hőcserélő kondenzátumának tetőre történő elvezetésére A kondenzátum elvezetéséhez, közvetlenül a mennyezet alatti elvezető csatornába, vagy ki a tetőre A RoofVent direct cool hidraulikus befecskendezős kapcsolásához (szivattyúvezérléssel) Táblázat H12: RoofVent direct cool opcionális lehetőségei 194

195 RoofVent direct cool Vezérlés és szabályozás 6 Vezérlés és szabályozás A RoofVent direct cool vezérlése Hoval DigiNet-tel történik.ez a kifejezetten a Hoval csarnokklíma-rendszerekhez kifejlesztett szabályozási módszer számos előnyt kínál: A DigiNet a szellőzőberendezéseket egyedileg szabályozza a helyi feltételeknek megfelelően. A DigiNet maximális rugalmasságot engedélyez az üzemeltetéshez, a szabályozási zónák, készülékkombinációk, üzemmódok és üzemidők vonatkozásában. A DigiNet vezérli a légelosztást és biztosítja a legmagasabb szellőztetési hatékonyságot. A DigiNet szabályozza az energiavisszanyerés teljesítményét a lemezes hőcserélőben. A csatlakoztatáskész készülékek a beépített MSRkomponensekkel egyszerűen tervezhetőek és szerelhetők. A DigiNet üzembe helyezése a Plug&Play komponenseknek és az előre felcímzett szabályozómoduloknak köszönhetően egyszerű és gyors. DigiNet 1 % szabályozási tartományban vezérli a kondenzátor-egység hűtőteljesítményét. A Hoval DigiNet részletes leírását ezen kézikönyv Vezérlés és szabályozás fejezetben találja. H 195

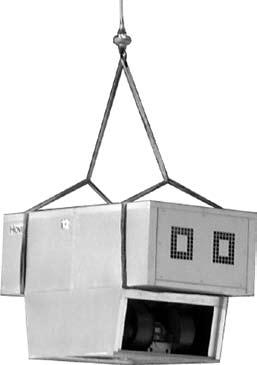

196 RoofVent direct cool Szállítás és szerelés 7 Szállítás és szerelés 7.1 Szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A szállítási- és szerelési munkálatokat csak szakemberek végezhetik! A RoofVent direct cool készülékeket 3 egységben (tetőn kívüli egység, tető alatti egység, kondenzátor-egység) külön raklapokon szállítjuk. Az összetartozó egységeket az azonos készülékszámok jelzik. A szerelés előkészítéséhez fontosak az alábbiak: Tudnivaló Az opcionálisan rendelt elemektől függően a szállítás több egységben is történhet. A tető alatti egység helyszínen történő összeszereléséhez emelőtargonca vagy daru szükséges. Szellőztető készülék A szerelés előkészítéséhez fontosak az alábbiak: Mindkét egység szerelése a tetőn kívülről történik, ehhez daru vagy helikopter szükséges. A beemeléshez két db kb. 6 m-es heveder szükséges. Győződjön meg arról, hogy a tetőkonzol a Tervezési útmutatóban megadott adatoknak megfelel-e. Ügyeljen a készülék pozicionálására (fűtőregiszter csatlakozások helyzete). A készülékeket a tetőkonzolhoz az önsúlyuk rögzítik. A felfekvési felületeket szilikonnal, vagy PU-habbal le kell tömíteni. Távozólevegő zajcsillapító alkalmazása esetén a készüléket rögzítse le a tetőkonzolhoz. A csatolt szerelési útmutató előírásait tartsa be. Kondenzátor-egység A kondenzátor-egységet emelőrudazattal kell a tetőre szállítania, ügyelve a készülékszegélyek védelmére. A készüléket vízszintesen kell a kijelölt 4 pontra a testzajcsökkentőkre letennie. A kondenzátor-egység nem helyezhető közvetlenül sík felületre, alatta legalább 5 mm-es hézag szükséges, hogy a készülék alatti nyílásokon az esővíz eltávozhasson. Meg kell határoznia a kívánt készülékirányt (levegőbeszívás). Biztosítania kell a karbantartási megközelíthetőséget A szellőzőberendezés és a kondenzátor tetőkonzoljait közel azonos magasságban kell kiépítenie. 1 métert meghaladó eltérés esetén vegye fel a kapcsolatot a Hoval Vevőszolgálattal. Kép H6: A kondenzátor-egységet emelőrudazattal kell a tetőre szállítani. 196 Kép H5: RoofVent készülékek szerelése a tetőről történik 5 mm Kép H7: A kondenzátor-egység nem helyezhető közvetlenül sík felületre.

197 RoofVent direct cool Szállítás és szerelés A H Részlet A 2 Ø13 Levegő beszívás Kép H8: A kondenzátor-egység alátámasztási pontjai és minimum-távolságai (méretek mm-ben) 197

198 RoofVent direct cool Szállítás és szerelés 7.2 Hidraulikai szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A hidraulikai szerelési munkálatokat csak szakemberek végezhetik! Fűtés A Hoval DigiNet szabályozási rendszer a készülékek egy elosztóhálózatról történő egyenkénti hidraulikus kapcsolására épít, ezért minden készülék elé egy keverőszelep beépítése szükséges. Az alapkiviteli kapcsolás a váltókapcsolás. A hőtermelővel és a fűtési csővezeték-hálózattal szemben támasztott követelmények A hidraulikus rendszer egyezzen meg a szabályozástechnikai zónafelosztással A szabályozási zónán belüli készülékek azonos hidraulikai kialakításúak legyenek, hogy biztosított legyen az egyforma szabályozás A fűtőközeg (max. 12 C) 15 C alatti külső hőmérséklettől megfelelő mennyiségben és hőmérséklettel álljon rendelkezésre a keverőszelepnél Szükséges az előremenő hőmérséklet időjáráskövető szabályozása. A Hoval DigiNet szabályozási rendszer hetente egyszer egy percre fűtési igényre kapcsol a fűtési keringtető szivattyú hosszabb állása miatti megszorulás elkerülése érdekében. Hűtés A kondenzátor-egység az expanziós szelep kivételével az összes szükséges szerelvényt tartalmazza. A készülék hűtőközeggel feltöltött és tömítettségre bevizsgált állapotú. A csővezetékek csatlakozásai golyóscsappal szerelve a készülékházon kívül vannak elhelyezve. A kondenzátor-egység és a hűtőregiszter közötti csövezést és az expanziós szelep felszerelését csak hűtéstechnikai szakember végezheti. Hűtőközeghez alkalmas rézcsöveket kell alkalmaznia. A csövezések tömítettségét le kell ellenőriznie. A csöveket le kell szigetelnie. A csövek és a hűtőközeg mennyisége kb. 1 m-es távolságig kalkuláltak. Nagyobb távolsághoz a csőméreteket és a hűtőközeg mennyiségét hozzá kell igazítania. A visszatérő vezetéket a kondenzátorhoz eséssel és szifonnal kell kiépítenie Hűtőregiszter kondenzátum elvezetése: A kondenzátum elvezetés lejtését és keresztmetszetét úgy kell méretezni, hogy kondenzátum-torlódás ne fordulhasson elő. Hibás áramlás elkerüléséhez minimum 2 mm-es magasságkülönbségenként egy szifont kell beépíteni. A felhasználói körrel szemben támasztott követelmények: A háromjáratú keverőszelep lineáris jelleggörbével rendelkezzen és kiváló minőségű legyen A szelepautoritás legyen,5 A szelepműködés legyen rövididejű (1s) Folyamatos működésű (DC 1V) szelep szükséges Szükségüzem esetére a szelep kényszervezérelt kialakítású legyen (AC 24V). A szelep távolsága a készüléktől maximum 2 m lehet. Figyelem! Sérülésveszély a leeső tárgyak miatt. A fűtőregiszter nem terhelhető az előremenő vagy a visszatérő csőrendszer és szerelvényei által! Figyelem! A hidraulikus szerelvénycsoport, illetve a motoros keverőszelep opciókkal a hidraulikai szerelést leegyszerűsíti és meggyorsítja! Esés 3 5 % A visszatérő vezeték csőátmérőjének megfelelő rádiusz 198 Kép G7-5: Visszatérő vezeték szifonnal és eséssel az elpárologtatóhoz.

199 RoofVent direct cool Szállítás és szerelés < 2 m H Hűtési igényjelzés Hűtési zavarjel-bemenet Betáp Unit-kapcsolódoboz Kondenzátor-kapcsolószekrény Expanziós szelep novanet rendszerbusz Csatlakozódoboz Motoros keverőszelep Gyűjtött hibajel Külső hőmérséklet érzékelő Helyiséghőmérséklet érzékelő Fűtési zavarjel-bemenet Fűtési keringtető szivattyú DigiMaster Zóna-kapcsolószekrény Fűtési igényjelzés Fűtési-kapcsolószekrény Kép H1: RoofVent direct cool elvi kapcsolási rajza 199

200 RoofVent direct cool Szállítás és szerelés 7.3 Villamos szerelések Figyelem! Áramütés veszélye. Az elektromos szereléseket csak szakképzett elekt romos szakember végezheti! Tartsa be a vonatkozó előírásokat (pl.: EN 624-1) Hosszú kábelfektetés esetén le kell ellenőrizni a vezeték-keresztmetszetek megfelelőségét Az elektromos szerelést a kapcsolási terv alapján kell elvégezni (H11-es kép: kábelvezetés a készülékben) A Busz-kábelt a hálózati kábeltől elkülönítve kell vezetni Az Air-Injectortól a szűrődobozig, és a szűrődoboztól a tetőn kívüli egységig a dugaszos összeköttetést létre kell hozni A keverőszelepet be kell kötni a bekötődobozba (a Hoval motoros keverőszelep dugasszal csatlakoztatható) Befecskendezős kapcsolásnál: a szivattyút le kell kábelezni a Unit bekötődobozba Gondoskodni kell a zóna kapcsolószekrény hálózati túláramvédelmének vevőoldali kiépítéséről (zárlati szilárdság 1 ka) Unit-kapcsolódoboz revíziókapcsolóval Betáp Hűtési igényjelzés Hűtési zavarjel-bemenet Kábelátvezetés és dugaszos összeköttetés Busz-vezeték Bekötődoboz 2 Kép H11: Kábelelvezetés a készülékben

201 RoofVent direct cool Szállítás és szerelés Unit-kapcsolódoboz Hűtési igényjelzés 1 V 2 x 1,5 mm² Hűtési zavarjel-bemenet 23 V 3 x 1,5 mm² novanet rendszerbusz 12 V 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Fűtési szivattyú 3 x 4 V 4 x 2,5 mm² befecskendezéses kapcsoláshoz Betáp 3 x 4 V 5 x mm² az opciók alapján novanet rendszerbusz 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Zóna-kapcsolószekrény 3-fázisú Változat: Fűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Gyűjtött hibajel feszmentes 3 x 1,5 mm² max. 6 A max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként Kondenzátor-egység áramellátása 3 x 4 V GF-44: 5 x 25 mm² je kondenzátor-egység GF-66: 5 x 7 mm² Fűtési keringtető szivattyú 3 x 4 V 4 x 2,5 mm² szivattyúnként Páratartalom érzékelő 24 V 4 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 4 x 1,5 mm² max. 17 m Betáp 1 x 23 V 3 x mm² az opciók alapján novanet rendszerbusz 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Zóna-kapcsolószekrény 1-fázisú Táblázat H13: Vezetéklista Megnevezés Feszültség Vezeték Opció Megjegyzés Betáp 3 x 4 V DIC-6: 5 x 4 mm² DIC-9: 5 x 6 mm² kondenzátor-egység áramellátása Fűtési igényjelzés feszmentes max. 23 V 3 x 1,5 mm² max. 2 A zónánként Fűtési igényjelzés feszmentes max. 23 V 3 x 1,5 mm² max. 2 A zónánként Fűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Gyűjtött hibajel feszmentes 3 x 1,5 mm² max. 6 A max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként Fűtési keringtető szivattyú 1 x 23 V 3 x 1,5 mm² szivattyúnként Páratartalom érzékelő 24 V 4 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 4 x 1,5 mm² max. 17 m H 21

202 RoofVent direct cool Kiírási szöveg 8 Kiírási szöveg A RoofVent direct cool szellőztető készülék a következőkből áll: tetőkészülék energia-visszanyeréssel szűrődoboz hűtőelem fűtőelem Air-Injector (örvénykamra) kondenzátor-egység expanziós szelep vezérlés és szabályozás Az összes komponens dugaszoláskészen lekábelezve 8.1 Tetőn kívüli egység energia-visszanyeréssel LW A burkolat önhordó, alucink lemezből készült, időjárásálló, be lülről szigetelt (B1-es tűzvédelmi osztályú), időjárásvédő ráccsal a külsőlevegő-szűrő és a Unit kapcsolódoboz egysze rű megközelíthetőségéhez, gyorszárakkal szerelt re vízió fedéllel a távozólevegő-szűrő egyszerű megközelíthető sé gé hez, külső revíziókapcsolóval az erősáramú rész leválasz tá sá hoz. A tetőn kívüli egység tartalmazza: külsőlevegő-szűrőt (G4-es osztályú zsákszűrő), nyomáskülönbség-határolóval és szűrőfelügyelettel, ellentétes járású külsőlevegő- és recirkulációs zsaluzatokat állítóművel, alumínium lemezes hőcserélőt bypasszal, kondenzátum felfogóval és szifonnal a tetőre történő elvezetéshez; beépített ERG- és bypass-zsalukkal, állítóművel az energia-visszanyerés szabályozásához. karbantartást nem igénylő, közvetlenül hajtott befúvó ventilátor karbantartást nem igénylő, közvetlenül hajtott elszívó ventilátor Unit-kapcsolódoboz DigiUnit szabályozóval a Hoval DigiNet szabályozási rendszer részeként DigiUnit szabályozó DU5 A szellőzőberendezés komponenseivel (ventilátorok, állítómotorok, hőmérséklet érzékelők, fagyvédelmi termosztát, szűrőfelügyelet) komplett lekábelezett szabályozó modul: vezérli a kondenzátor-egység hűtőteljesítményét feldolgozza a hűtési zavarbemenetet vezérli a készüléket a légterítéssel együtt a szabályozási zóna utasításai alapján kaszkádszabályozással szabályozza a befúvott-levegő hőmérsékletét. Erősáramú rész Csatlakozókapcsok a betáphoz Reviziókapcsoló (kívülről kezelhető) Motorvédelem minden ventilátorhoz Biztosítékok Transzformátor a DigiUnit-hoz, a keverőszelephez és az állítómotorokhoz Relé a szükségüzemhez Csatlakozó kapcsok állítómotorokhoz és érzékelőkhöz Kapcsolódoboz-fűtés Csatlakozókapcsok a hűtési igényjelzéshez és a hűtési zavarbemenethez Típus LW-... /DN5 Névleges légteljesítmény befúvás/elszívás m³/h Hővisszanyerési mutató % Teljesítményfelvétel motoronként kw Tápfeszültség 3 x 4 V V AC Frekvencia 5 Hz 8.2 Szűrőház F / F25 / F5 Ház alucink lemezből, távozólevegő ráccsal és revizió fedéllel a fűtőregiszter egyszerű megközelíthetőségéhez. A szűrődoboz tartalmazza: távozólevegő-szűrőt (G4-es zsákszűrő) nyomáskülönbség-kapcsolóval a szűrőfelügyelethez távozólevegő hőmérséklet érzékelőt zajcsökkentőt, mint befúvott-levegő diffúzort. Típus F Hűtőelem K.Y Belső szigetelésű ház alucink lemezből, alumínium lamellás rézcsövekkel szerelt közvetlen elpárologtatóval, gyűjtőedénnyel ellátott cseppleválasztóval és kifolyócsonkkal (mellékelve). Típus K.Y-... Elpárologtató hőmérséklete 5 C Hűtőteljesítmény... kw Belépő hőmérsékletnél... C Belépő páratartalomnál... % 22

203 RoofVent direct cool Kiírási szöveg 8.4 Fûtõelem H.A / H.B / H.C Belső szigetelésű ház alucink lemezből, alumínium lamellás rézcsövekkel szerelt PWW fűtőregiszterrel, és a fagyvédelmi termosztáttal. Típus H._-... Fűtőteljesítmény... kw Belépő hőmérsékletnél... /... C Belépő páratartalomnál... % 8.5 Air-Injector D (örvénykamrás befúvó) Belső szigetelésű ház alucink lemezből az alábbiakkal: örvénykamrás légfúvó koncentrikus fúvókával, állítható terelőlapátokkal és beépített zajcsökkentő-haranggal állítómotorral a levegőelosztás automatikus állításához befúvott-levegő hőmérséklet érzékelővel elektromos kötöződobozzal (ez tartalmazza a fűtési keverőszelep csatlakozókapcsait is) Típus D-... Szellőztetett csarnokfelület... m Kondenzátor-egység GCRT Önhordó felépítmény szinterezett acéllemezből (RAL 735), az alábbiakkal beépítve: léghűtéses kondenzátor digitálisan szabályozott Scroll-kompresszor hűtőfolyadékkal feltöltött hűtőközeg tároló szabályozóval elektromos bekötődoboz szűrőszárító kémlelő ablak elzárószelep elektronikusan szabályozott expanziósszelep nyomásmérő csonk biztonsági szelep Típus GF-... Hűtőteljesítmény... kw Hülső hőmérsékletnél... C Relatív páratartalomnál... % Hűtőközeg R41a Elgázosító-hőmérséklet 5 C Tápfeszültség AC 3 x 4 V V Teljesítményfelvétel kw 8.7 Opciók Olajálló kivitel Olajálló alapanyagok Távozólevegő-szűrő F5-ös osztályú Kondenzátum elvezetés a szűrődoboz felfogóedényébe a lemezes hőcserélőről F25-ös szűrődoboz olajzáró kivitelben, beépített olaj/ kondenzátum felfogó edénnyel és elvezetéssel Higiénikus kivitel Külsőlevegő-szűrő, F7-es osztályú Távozólevegő-szűrő, F5-ös osztályú Hidraulikus szerelvénycsoport váltókapcsoláshoz HG Előregyártott szerelvénycsoport hidraulikus váltókapcsoláshoz az alábbi szerelvényekkel: motoros keverőszelep, szabályozószelep, golyóscsap, automatikus légtelenítő és csavarkötések a készülékbe és az elosztóhálózatba történő beépítéshez. A keverőszelep dugaszos csatlakoztatásra szerelve, beállítva a mindenkori fűtőregiszterhez és a Hoval DigiNet szabályozó rendszerhez Motoros keverőszelep..hv Motoros üzemű, folyamatos szabályozású szelep, csatlakoztatása a bekötődobozba, beállítva a mindenkori fűtőregiszterhez Külsőlevegő-zajcsökkentő ASD Alucink-lemez ház zajcsökkentő anyaggal bélelve, felszerelése az időjárásvédő ajtóra, az itt keletkező zajkibocsájtás csökkentésére, csillapítás mértéke db Távozólevegő-zajcsökkentő FSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a távozólevegő-rácsra, az itt keletkező zajkibocsájtás csökkentésére, csillapítás mértéke db Befúvottlevegő-zajcsökkentő ZSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a szűrődoboz és a fűtő-/hűtőelem közé, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Elszívottlevegő-zajcsökkentő ABSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, az elszívórács részegységeként, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Akusztikus harang AHD Nagy térfogatú zajcsökkentő harang, zajcsökkentő anyaggal bélelt ernyővel, csillapítás mértéke 4 db 23 H

204 RoofVent direct cool Kiírási szöveg Állítómű rugóvisszatérítéssel SMF Folyamatos hajtómű, áramkimaradás esetére biztonsági funkcióval, a külsőlevegő- és az ERG-zsaluzatra felszerelve Befúvódoboz AK Alucink-lemezből, 4 db állítható befúvó-zsaluzattal (Air- Injector helyett) Cseppleválasztó TA Alumínium lamellákból álló, a lemezes hőcserélő belépési oldalán lévő távozólevegőáramba szerelve, a kondenzátum tetőre történő elvezetésére Kondenzátumszivattyú KP centrifugálszivattyúból, gyűjtőedényből és műanyagtömlőből áll, szállítási mennyiség max. 15 l/h 3 m-es emelési ma gas ságnál Kialakítás a befecskendező-kapcsoláshoz ES A fűtési szivattyú vezérlése és erősáramú egysége beépítve a Unit-kapcsolódobozba 8.8 Vezérlés és szabályozás Digitális szabályozás decentralizált csarnokklíma-rendszerek optimális működtetéséhez: rendszerfelépítés az OSI-modell szerint egyedi szabályozó modulok helyszíni összeköttetése novanet rendszerbusz-szal egyenjogú keresztkommunikáció (peer-to-peer/multiper) a novanet protokoll-on ketesztül gyors reakcióidők az eseményorientált adatátvitel következtében gyártóműben előcímezett szabályozómodulok, beépített villámvédelem és elemes-tárolású RAM-építőkövekkel helyszíni tervezés nem szükséges DigiNet kezelőkészülékek DigiMaster DM5 Előprogramozott Plug és Play kezelőkészülék grafikus érintőpaneles színes kezelőfelülettel, beépítve a zóna-kapcsolószekrény ajtajába: A DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztáskezelés, vezérlőparaméterek) DigiCom DC5 A Hoval DigiNet PC-vel történő kezeléséhez, kezelőszoftverrel, novanet-routerrel és összekötő kábelekkel: a DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztás-kezelés és továbbítás, vezérlőparaméterek) Trend-funkció, adattárolás és könyvelés differenciált jelszóvédelem 24 DigiEasy DE5 Egy szabályozási zóna kiegészítő kezelőkészüléke a zónaszekrény ajtajába, vagy a falra felszerelve: az aktuális beállított helyiséghőmérséklet kijelzése a beállított helyiséghőmérséklet korrigálása ± 5 C-kal riasztások kijelzése és nyugtázása üzemmódok átkapcsolása Opciók Ablak a DigiMaster részére IP 65-ös keret novanet csatlakozódoboz 4 egyedi funkció, kapcsolóval 8 egyedi funkció, 2 kapcsolóval Egyedi funkciók sorkapocs-csatlakozókon DigiEasy beépítése DigiNet zónaszekrény A zóna-kapcsolószekrény (lakkozott acéllemez RAL 735) az alábbiakat tartalmazza: 1 külsőhőmérséklet érzékelő 1 transzformátor 23 / 24 V 2 védőkapcsoló a transzformátorhoz (1-pólusú) 1 relé 1 hálózati leválasztó (2-pólusú, kívülről) be-, és kimeneti sorkapcsok (felül) 1 elektromos kapcsolási rajz szabályozott zónánként 1 DigiZóna-vezérlés, 1 fűtési/ hűtési váltókapcsoló, 1 relé és 1 helyiséghőmérséklet érzékelő (mellékelve). DigiZóna-vezérlés DZ5 Zónánkénti szabályozó készülék a zóna-kapcsolószekrénybe beépítve: Feldolgozza a helyiség- és a külsőhőmérséklet bemeneteket, a fűtési zavart, a hűtési zavart és az egyedi funkciókat (opció) Az időprogramnak megfelelően kapcsolja az üzemmódokat Fűtési igényjelzés, hűtési igényjelzés és gyűjtött hibajel kimeneteket kezeli Opciók Gyűjtött zavarjel kijelző lámpa Hálózati aljzat Fűtési keringtető szivattyú vezérlése 2-pólusú védőkapcsoló Beépített DigiUnit-szabályozós készülékek áramellátása DigiUnit-szabályozó nélküli készülékek integrációja Helyiséghőmérséklet középértékképzés DigiPlus-vezérlés Páratartalom érzékelő CO 2 -érzékelő Talapzat

205 RoofVent LH Tartalom RoofVent LH Szellőztető készülék optimalizált frisslevegő-hányaddal magas csarnokok fűtéséhez I 1 Alkalmazás 26 2 Felépítés és működés 26 3 Műszaki adatok Alkalmazási példák Opciók Szabályozás és vezérlés Szállítás és szerelés Kiírási szöveg 23 25

206 RoofVent LH Alkalmazás Alkalmazás 2 Felépítés és működés 1,1 Rendeltetészerű alkalmazás A RoofVent LH készülékek magas csar no kok fûtését, friss levegő betáplálását és az elhasznált levegő elvezetését valósítják meg optimalizált frisslevegő-hányaddal. A rendeltetésszerû alkalmazáshoz a gyártó által elõírt sze - re lési, üzembehelyezési és üzemeltetési elõírások be tar tása is hozzátartozik, úgymint az esetleges veszélyek fi gyelembe vétele. A felsoroltakban nem szereplõ felhasználási módok nem rendeltetésszerûek. Az ebbõl adódó károkért a gyártó nem vállal felelõsséget. 1.2 Felhasználói csoport A Hoval RoofVent LH készülékek sze re lését, ke ze lését és karbantartását csak megfelelően képzett szak emberek végez hetik, akik a felmerülõ ve szé lyek is me retében vannak. Az útmutató épületgépész tervezők, ki vi telező szakemberek és végfelhasználók számára nyújt segít sé get. 1.3 Veszélyek A RoofVent LH készülékek a technika mai állásának megfelelőek és üzembiztosak. Minden elõvigyázatosság ellenére is fennállhatnak elõre nem látható veszélyek, amelyek nem mindig nyilvánvalóak, mint pl.: a villamos berendezésekkel folytatott munka során a RoofVent készüléken végzett munkánál az esetlegesen leeső tárgyak miatt (mint pl.szerszámok) veszélyek a tetőn végzett munkák által villámcsapás okozta alkatrész-károsodások meghibásodott alkatrészek miatti üzemzavar során a fûtõközeg ellátásnál fellépő veszélyek forró vízzel végzett munkálatok során készülék beázása a revíziófedél helytelen lezárásából adódóan. A RoofVent LH nagy helyiségek (gyártócsarnokok, bevásárló-csarnokok, sportcsarnokok, vásárcsarnokok stb.) szellőztetését, valamint fűtését látja el az alábbi funkciókkal: fűtés (központi fűtési melegvízellátásra csatlakoztatva) külsőlevegő bevezetés elhasznált levegő eltávolítás recirkulációs üzem kevertlevegős üzem Air-Injectoros levegőelosztás levegőszűrés Egy komplett szellőztetőrendszer több, önálló üzemre képes RoofVent LH készülékből áll, melyek légcsatornák nélkül üzemelnek. A készülékek decentralizáltan a csarnok mennyezetébe kerülnek beépítésre, karbantartásuk a tetőről történik. A RoofVent LH készülékek óriási előnye a nagy teljesítmény és a tökéletes légelosztás, így más rendszerekkel összehasonlítva lényegesen kevesebb készülék elegendő a támasztott követelmények kielégítéséhez. A készülékek a távozólevegő energiáját a kevertlevegős üzemben hasznosítják. A DigiNet szabályozórendszer folyamatosan optimalizálja a frisslevegő-hányadot: pontosan annyi frisslevegőt enged a helyiségbe, amennyit a helyiséghőmérséklet még kiegészítő fűtés nélkül megenged. A legkisebb érték beállítható. 2.1 Készülék felépítése A RoofVent LH az alábbi részegységekből áll: Tetőkészülék: belülről szigetelt (B1 osztály), önhordó ház alucink-lemezből Szűrődoboz: a helyi beépítési igényekhez igazodóan három méretben szállítjuk Fűtőregiszter: a regisztercsatlakozás minden oldalról lehetséges (az alapkivitelnél a távozólevegő-rács alatt) Air-Injector (örvénykamrás légbefúvó): szabadalmaztatott, automatikus állítású befúvóegység, egy nagy csarnokfelület huzatmentes légelosztásához A készülék szállítása két egységben történik: a tetőn kívüli és a tető alatti egységek (I1-es kép). Ezen egységek oldható csavarkötéssel kapcsolódnak egymáshoz és külön leszerelhetők. 26

207 RoofVent LH Felépítés és működés 2.2 Légelosztás örvénykamrával (Air-Injector) A szabadalmaztatott légelosztó - ún. örvénykamra - a készü lék meghatározó eleme. A levegő befúvási szö ge az állítható terelőlapátokkal változtatható. Ez függ a tel jesítménytől, a be fú vási ma gas ság tól, valamint a friss- és he lyi ség le ve gő kö zöt ti hő mér sék let kü lönb ségtől. A levegő tehát me rő le gesen le fe lé, egy bizonyos kúpszögben, vagy víz szintesen a mennyezet alatt kerül befúvásra. Ezáltal biztosított, hogy: minden RoofVent LH-készülék nagy csar nok fe lü letet szellőztessen és fűt sön, a tartózkodási zónában huzathatás ne léphessen fel, a helyiségben ne legyen hőmérsékletrétegződés, ez zel ener giát takarítunk meg. Tetőn kívüli egység: tetőkészülék Tető alatti egység: a szűrődoboz b fűtőelem c Air-Injector (örvénykamra) I a b c Kép I1: RoofVent LH felépítése 27

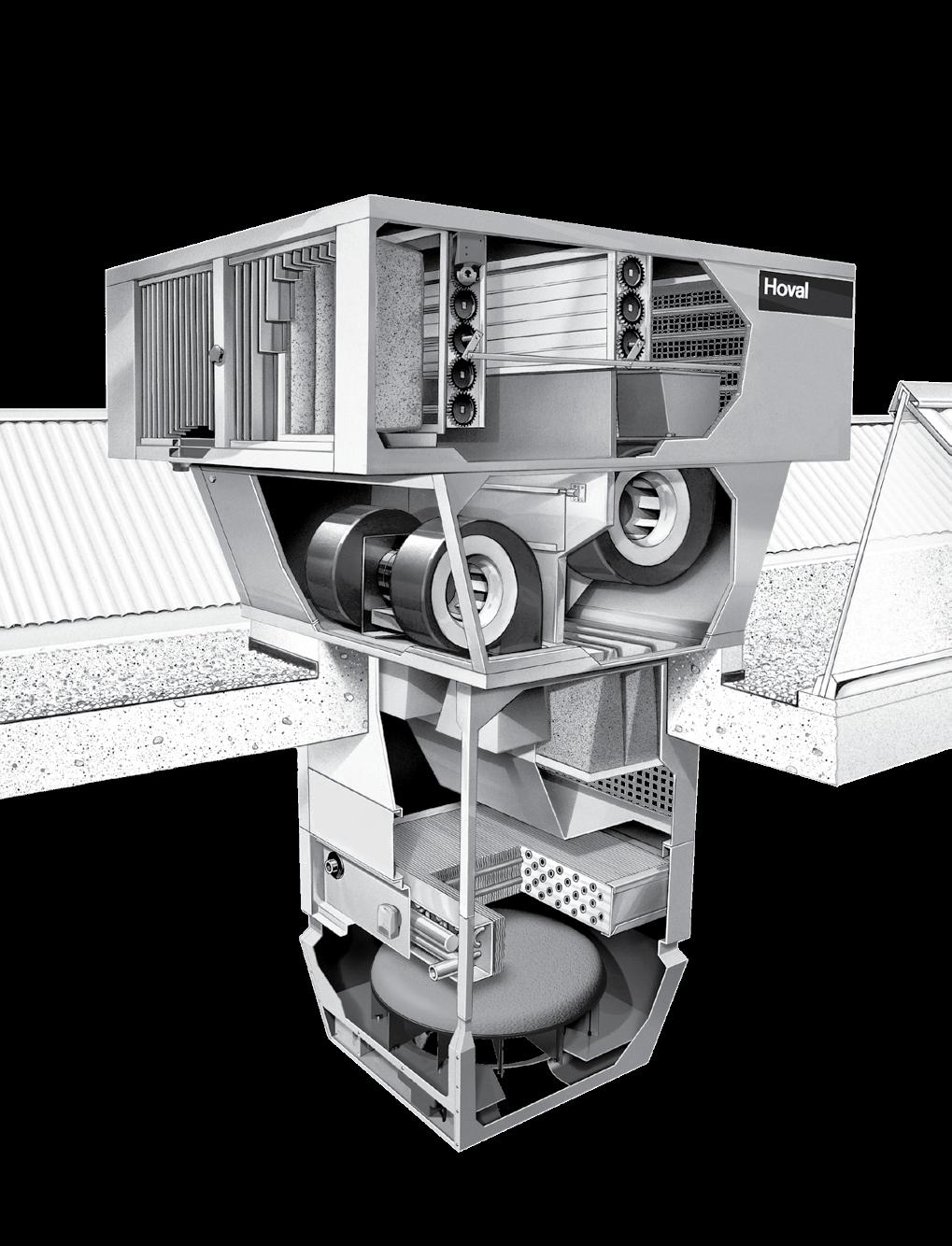

208 RoofVent LH Felépítés és működés 28

209 RoofVent LH Felépítés és működés Air-Injector (örvénykamrás légbefúvó) állítómotor: a befúvott-levegő terítési szögének fokozatmentes állítása a függőlegestől (= 2%) a vízszintesig (=1 % ) Fagyvédelmi termosztát: regiszterlefagyás elleni védelemhez Reviziófedél: a fűtőregiszter megközelítéséhez Levegőbefúvó ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor Reviziófedél: a befúvó ventilátor megközelítéséhez Gravitációs zsalu: befúvóoldali nyomáshiánynál automatikusan kinyit Időjárásvédő rács: a külsőlevegő-szűrő és a Unit bekötődoboz egyszerű megközelítéséhez Külsőlevegő-szűrő: zsákszűrő nyomáskülönbség-kapcsolóval a szűrőfelügyelethez Külsőlevegő-zsalu állítómotorral Recirkulációs zsalu: ellentétes üzemű a külső- és a távozólevegő-zsaluhoz Távozólevegő-zsalu Távozólevegő-rács: a távozólevegő-ventilátor megközelítéséhez Távozólevegő-ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor Reviziófedél: a távozólevegő-szűrő egyszerű megközelítéséhez I Távozólevegő-szűrő: zsákszűrő, nyomáskülönbség-kapcsoló a szűrőfelügyelethez Távozólevegő-rács Fűtőregiszter: alumínium lamellás rézcsövekkel szerelt lemezes hőcserélő Kép I2: RoofVent LH felépítése 29

210 RoofVent LH Felépítés és működés Külsőlevegő-belépés az időjárásvédő rácson keresztül Szűrő, nyomáskülönbség-kapcsolóval Külsőlevegő-zsalu, állítóművel Levegőbefúvó ventilátor Zajcsökkentő és diffúzor Fűtőregiszter PWW Fagyvédelmi termosztát Befúvottlevegő-hőmérsékletérzékelő Air-Injector (örvénykamra), állítóművel Távozólevegő-belépés a távozólevegő-rácson keresztül Távozólevegő-hőmérsékletérzékelő Szűrő, nyomáskülönbség-kapcsolóval Gravitációs zsalu Távozólevegő-ventilátor Recirkulációs zsalu (külsőlev. zsaluval ellentétes járású) Távozólevegő-zsalu (külsőlev. zsaluval ellentétes járású) Távozólevegő-kilépés a távozólevegő-rácson keresztül Kép I3: RoofVent LHW működési vázlata 21

211 RoofVent LH Felépítés és működés 2.3 Üzemmódok A RoofVent LH üzemmódjai: KI Befúvás és elszívás Befúvás és elszívás (csökkentett légszállítással) Recirkulációs Recirkulációs éjszakai Elszívás Befúvás Éjszakai hűtés nyáron Szükségüzem A DigiNet szabályozási rendszer szabályozási zónánként automatikusan vezérli az üzemmódokat az időprogramnak megfelelően (szükségüzem kivételével). Ezen felül Ön: a szabályozási zónán belül manuálisan állíthatja az üzemmódokat a RoofVent LH készülékeket egyenként a KI, a recirkulációs, az elszívás, a befúvás vagy a szükségüzem üzemmódokra kapcsolhatja Kód 1) Üzemmód Alkalmazás Vázlat OFF Ki A ventilátorok kikapcsolt állapotban vannak. A fagyvédelem aktív marad. Helyiséghőmérséklet-szabályozás nincs. ha nem szükséges a RoofVent LH működtetése Befúvó-ventilátor... ki Távozólevegő-ventilátor.ki Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés... ki VE2 VE1 REC Befúvás és elszívás A RoofVent LH befújja a frisslevegőt a helyiségbe és elszívja az elhasznált levegőt. A hőszükséglet és a hőmérsékletviszonyok függvényében a fűtést és a frisslevegő-hányadot szabályozza. A nappali beállított hőmérséklet aktív. Befúvás és elszívás (csökkentett) Mint a VE2, csak csökkentett légteljesítménnyel A nappali beállított hőmérséklet aktív. Recirkulációs Be/Ki üzem: hőigény esetén a RoofVent LH beszívja a helyiség levegőjét, felmelegíti és ismét befújja a helyiségbe.a nappali beállított hőmérséklet aktív. a helyiség használata során a helyiség használata során (csak változtatható légteljesítményű ventilátoroknál) Befúvó-ventilátor... be Távozólevegő-ventilátor.be Frisslevegő-zsalu...,..1% * ) Recirkulációs zsalu...,..1% * ) Fűtés...,..1% * ) a hőszükséglet és a beállított legkisebb frisslevegő-hányad szerint előfűtéshez Befúvó-ventilátor... be *) Távozólevegő-ventilátor.ki Frisslevegő-zsalu... zárva Recirkulációs zsalu... nyitva Fűtés... be *) * ) hőigény esetén I RECN Recirkulációs éjszakai Mint a REC üzemmód, de az éjszakai beállított helyiséghőmérséklettel. éjszaka és hétvégén 211

212 RoofVent LH Felépítés és működés Kód 1) Üzemmód Alkalmazás Vázlat EA Távozólevegő A RoofVent LH elszívja az elhasznált helyiséglevegőt. Helyiséghőmérsékletszabályozás nincs. különleges esetekre Befúvó-ventilátor...ki Távozólevegő-ventilátor...be Frisslevegő-zsalu...nyitva Recirkulációs zsalu...zárva Fűtés...ki SA Befúvott-levegő A RoofVent LH befújja a frisslevegőt a helyiségbe. Fűtésszabályozás a hőszükséglet és a hőmérsékletviszonyok függvényében. Az elhasznált helyiséglevegő a nyitott nyílászárókon keresztül távozik a szabadba, vagy más módszerrel elszívásra kerül. A nappali beállított hőmérséklet aktív. különleges esetekre Befúvó-ventilátor...be Távozólevegő-ventilátor... ki Frisslevegő-zsalu...nyitva Recirkulációs zsalu...zárva Fűtés...,..1% NCS Éjszakai hűtés nyáron Be/Ki üzem: ha az aktuális hőmérsékletek engedélyezik, a RoofVent LH befújja a hideg külső levegőt a helyiségbe, és elszívja a meleg helyiséglevegőt. A beállított éjszakai helyiséghőmérséklet aktív. A készülék merőlegesen fújja be a külső levegőt, így a lehető legjobb hatásfokkal üzemel. éjszakai hűtéshez Befúvó-ventilátor...be *) Távozólevegő-ventilátor... be *) Frisslevegő-zsalu...nyitva *) Recirkulációs zsalu...zárva *) Fűtés...ki * ) a hőmérsékleti viszonyok szerint Szükségüzem A RoofVent LH beszívja a helyiséglevegőt és felmelegítve ismét befújja a helyiségbe. A fűtési keverőszelep kényszernyitott állapotban van. Helyiséghőmérséklet-szabályozás nincs. ha a DigiNet rendszer még nincs felprogramozva (pl. üzembe helyezés előtt). Befúvó-ventilátor...be Távozólevegő-ventilátor... ki Frisslevegő-zsalu...zárva Recirkulációs zsalu...nyitva Fűtés...be 1) Ezek a kódok jelzik a mindenkori üzemmódokat a DigiNet szabályozásnál (lásd a Vezérlés és szabályozás" I-fejezetét). Táblázat I1: RoofVent LH üzemmódjai 212

213 RoofVent LH Műszaki adatok 3 Műszaki adatok 3.1 Típuskulcsok Mennyezeti egység LH - 6 / DN5 / L + F - H.B - D /... Készüléktípus RoofVent LH Készülékméret 6 vagy 9 Vezérlés DN5 DigiNet 5-höz KK Nem Hoval vezérléshez Tetőn kívüli egység Tetőn kívüli egység Szűrőház F Rövid szűrőház F25 Közepes szűrőház F5 Hosszú szűrőház Fûtõelem és regisztertípus H.A Fûtõelem A típusú fűtőregiszterrel H.B Fûtõelem B típusú fűtőregiszterrel H.C Fûtõelem C típusú fűtőregiszterrel Air-Injector (örvénykamra) Opciók I Táblázat I2: Típuskulcsok 3.2 Alkalmazási határok Távozólevegő hőmérséklet max. 5 C Távozólevegő relatív páratartalma max. 6 % Távozólevegő nedvességtartalma max. 17 g/kg Külső hőmérséklet min. -3 C Fűtőközeg hőmérséklete max. 12 C Üzemi nyomás max. 8 kpa Befúvott-levegő hőmérséklete max. 6 C Legkisebb üzemidő VE2 min. 3 min Táblázat I3: RoofVent LH alkalmazási határértékei 213

214 RoofVent LH Műszaki adatok 3 Műszaki adatok Készüléktípus LH-6 LH-9 Levegő-ellátás Névleges térfogatáram 1) Befúvott-levegő m³/h 55 8 Távozólevegő m³/h 55 8 Szellőztetett csarnokfelület max. m² Ventilátoradatok Tápfeszültség V AC 3 x 4 3 x 4 Megengedett feszültségeltérés % ± 1 ± 1 Frekvencia Hz 5 5 Teljesítményfelvétel motoronként kw 1,8 3, Áramfelvétel A 4, 6,5 Motorvédő relé beállítási értéke A 4,6 7,5 Fordulatszám (névleges) min Állítómotor Tápfeszültség V AC Frekvencia Hz 5 5 Vezérlőfeszültség V DC Forgatónyomaték Nm 1 1 Futásidõ 9 -os elforduláskor s Szűrőfelügyelet Differenciál-nyomásellenőrző gyári beállítása Pa 3 3 1) Vonatkoztatás: RoofVent LH B típusú fűtőregiszterrel és függőleges irányú levegő befúvással Táblázat I4: RoofVent LH műszaki adatai 3.4 Zajteljesítmény Készüléktípus LH-6 LH-9 Üzemmód VE2 REC VE2 REC Pozíció Hangnyomásszint (5 m távolság) 1) db(a) Teljes-zajszint db(a) Oktáv-zajszint 63 Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) ) Félgömbformájú kisugárzással, reflexiószegény környezetben Táblázat I5: RoofVent LH zajszintje 214

215 RoofVent LH Műszaki adatok 3.5 Fűtőteljesítmény Hőmérséklet külső levegő C elhasznált levegő A levegő belépési hőmérséklete a fűtőregiszterbe (2 % külső levegő esetén) Táblázat I6: Kevert-levegő okozta hőmérséklet-változások (minden érték C-ban) A levegő belépési hőm. a fűtőregiszterbe 1 C 15 C 2 C PWW Méret Típus Q t Zul H max m W p W Q t Zul H max m W p W Q t Zul H max m W p W C kw C m l/h kpa kw C m l/h kpa kw C m l/h kpa 9/7 LH-6 A , , , LH-6 B , , , LH-6 C , , , /6 LH-6 A , , , 13 5 LH-6 B , , , LH-6 C , , , /5 LH-6 A , , ,1 1 3 LH-6 B , , , 13 5 LH-6 C , , , /4 LH-6 A , , ,9 6 1 LH-6 B , , , 9 3 LH-6 C , , , /71 LH-6 A , , , LH-6 B , , , LH-6 C , , , 59 2 Magyarázat PWW = Fűtőközeg hőmérséklete H max = Maximális kifúvási magasság (18 C-os helyiséghőmérsékletnél) Típus = Fűtőregiszter típusa Q = Fűtőteljesítmény t Zul = Befúvott-levegő hőmérséklete m W = Víztérfogatáram p W = Vízoldali nyomásveszteség I Táblázat I7: RoofVent LH-6 fűtőteljesítménye 215

216 RoofVent LH Műszaki adatok A levegő belépési hőm. a fűtőregiszterbe 1 C 15 C 2 C PWW Méret Típus Q t Zul H max m W p W Q t Zul H max m W p W Q t Zul H max m W p W C kw C m l/h kpa kw C m l/h kpa kw C m l/h kpa 9/7 LH-9 A , , , LH-9 B , , , LH-9 C , , , /6 LH-9 A , , , LH-9 B , , , LH-9 C , , , /5 LH-9 A , , , LH-9 B , , , LH-9 C , , , /4 LH-9 A , , ,2 8 1 LH-9 B , , , LH-9 C , , , /71 LH-9 A , , , 46 7 LH-9 B , , , LH-9 C , , , Magyarázat: PWW = Fűtőközeg hőmérséklete H max = Maximális kifúvási magasság (18 C-os helyiséghőmérsékletnél) Típus = Fűtőregiszter típusa Q = Fűtőteljesítmény t Zul = Befúvott-levegő hőmérséklete Táblázat I8: RoofVent LH-9 fűtőteljesítménye m W = Víz-térfogatáram p W = Vízoldali nyomásveszteség 216

217 RoofVent LH Műszaki adatok 3.6 Minimális és maximális távolságok X/2 X Y Készüléktípus LH-6 LH-9 A RoofVent készülékek elhelyezésénél ügyelnie kell arra, hogy egy készülék se szívhassa Készüléktávolság X min. m 11, 13, be a másik készülék kifúvott levegőjét. (középtől középig) max. m 22, 28, A távozólevegő-rács jól megközelíthető legyen. Kifúvási magasság Y 1) min. 1) m 4, 5, max. 2) m 9, 25, 1) A 4-oldali befúvórács opcióval a minimális magasság 1 m-rel csökkenthető (ásd Opciók fejezetet). 2) A maximális magasság a keretfeltételek szerint (lásd a I7, I8 táblázatokban). Szerviz és karbantartási célból a fűtőregiszter hátulsó (csatlakozással ellentétes) oldalán kb. 1,5 m szabad teret kell biztosítania. A befúvott légáram akadálytalanul terjeszkedhessen a légtérben (vegye figyelembe a gerendázatot és a világítást). I Táblázat I8: Minimum és maximum távolságok 217

218 RoofVent LH Műszaki adatok 3.7 Méret és tömegadatok Tetőn kívüli egység L Szűrőház rövid F / közepes F25 / hosszú F5 Fûtõelem H Air-Injector (örvénykamra) D Revíziófedél Kábelátvezetés villamos csatlakozáshoz Előremenő Visszatérő Kép I4: RoofVent LH méretei (méretek mm-ben) 218

219 RoofVent LH Műszaki adatok Készüléktípus LH-6 LH-9 Tetőn kívüli egység méretei Mennyezeti egység méretei A mm B mm C mm D mm E mm Szűrőházas kivitel F F25 F5 F F25 F5 G mm S mm H mm F mm J mm K mm M mm 27 3 N mm O mm P mm Q mm R mm 9 11 V mm 5 63 Fűtőregiszter Típus A B C A B C adatai Víztartalom l 3,1 3,1 6,2 4,7 4,7 9,4 L " Rp 1 ¼ (belső) Rp 1 ½ (belső) Tömeg Tetőn kívüli egység kg Mennyezeti egység (F-val) kg Szűrőház F kg Fûtõelem kg Air-Injector (örvénykamra) kg Összesen (F-val) kg Szűrőház F25 1) kg Szűrőház F5 1) kg ) Az F-hoz viszonyított többlettömegek I Táblázat I1: RoofVent LH méret- és tömegadatai 219

220 RoofVent LH Műszaki adatok 3.8 Légteljesítmény járulékos nyomásveszteségnél Járulékos nyomásveszteség Pa-ban Távozó levegő LH-6 Befúvott levegő Példa: 84 Pa járulékos nyomásveszteség 51 m³/h térfogatáramot eredményez Térfogatáram m³/h-ban 55 6 Diagram I1: RoofVent LH-6 térfogatárama járulékos nyomásveszteségnél 22

221 221 RoofVent LH I Járulékos nyomásveszteség Pa-ban Távozó levegő Befúvott levegő LH Térfogatáram m³/h-ban Diagram I2: RoofVent LH-9 térfogatárama járulékos nyomásveszteségnél Műszaki adatok

222 RoofVent LH Alkalmazási példák 4 Alkalmazási példák Kiindulási adatok legkisebb frisslevegő-teljesítmény, vagy legkisebb légcsereszám legkisebb frisslevegő-hányad csarnokméretek (hossz, szélesség, magasság) szabvány szerinti külső hőmérséklet kívánt helyiséghőmérséklet (a tartózkodási zónában) távozólevegő hőmérséklet 1) transzmissziós hőigény belső hőfejlődés (gépek, világítás, stb.) fűtőközeg Példa Legkisebb frisslevegő-teljesítmény. 6. m³/h Legkisebb frisslevegő-hányad... 2 % Csarnok méretei (h x sz x m)...52 x 45 x 11 m Szabvány szerinti külső hőmérséklet C Kívánt helyiséghőmérséklet... 2 C Távozólevegő hőmérséklet C Transzmissziós hőigény kw Belső hőfejlődés kw Fűtőközeg...PWW 6/4 C Tudnivaló Ha tartósan több mint 4% frisslevegőt szállít a be rendezés, akkor a hővisszanyerővel ellátott készü lék gazdaságosabb. 1) A távozólevegő hőmérséklete magasabb a helyiséghőmérsékletnél. Ez a magas csarnokok elkerülhetetlen hőmérsékletrétegződése miatt van, amit az Air-Injector a minimálisra csökkent. Ezért magassági méterenként,2 K hőmérséklet-gradienssel kell számolni. Helyiséghőmérséklet:... 2 C Hőmérséklet-gradiens:...11,2 K Távozólevegő hőmérséklet: C Szükséges készülékszám n erf Készülékenkénti légteljesítmény alapján (lásd D3-1 táblázat) válaszszon ki átmenetileg egy készülékméretet. (A további számítások eredményétől függően a kiválasztást adott esetben egy másik készülékméretre ismételje meg.) n erf = V erf / (V G R) Gyorskiválasztás: készülékméret LH-9 n erf = 6. / (8.,2) n erf = 3,75 Kiválasztásra kerül 4 db LH-9, V erf V G = szükséges frisslevegõ mennyiség (m 3 /h) = a választott készülékméret légteljesítménye (m³/h) R = legkisebb frisslevegő-hányad (%) Tényleges frisslevegő teljesítmény V (m³/h) V = n V G R V = 4 8.,2 V = 6.4 m³/h n = választott darabszám Recirkulációs-levegő teljesítmény V U (m³/h) V U = n V G (1 R) Összes szellőztetési hőigény Q L (kw) Q L = V ρ c (t RAL t AUL ) V = 4 8. (1,2) V = 25.6 m³/h Q L = 6.4 1,2 2, (2 (-15)) Q L = 75 kw ρ c t RAL t AUL = a levegő fajlagos sűrűsége 1,2 kg/m³ = a levegő fajhője 2, kwh/kg K = a kívánt helyiséghőmérséklet ( C) = szabvány szerinti külső hőmérséklet ( C) 222

223 RoofVent LH Alkalmazási példák Összes recirkulációs hő Q U (kw) Q U = V U ρ c (t ABL t RAL ) Q U = ,2 2, (22 2) Q U = 17 kw t ABL = távozólevegő hőmérséklet ( C) Szükséges össz fűtőteljesítmény Q H (kw) Q H = Q T + Q L Q U Q M Q U = Q H = 124 kw Q T Q M = transzmissziós hõveszteség (kw) = géphő (kw) A belső hőterhelés (a gépek és a világítás csatlakozó teljesítményei) beszámításához a következő kritériumokat kell figyelembe venni: üzemidő, egyidejűség, hőáramlás általi direkt, és a sugárzás általi indirekt hőátadás, stb. Szükséges fűtőteljesítmény készülékenként Q (kw) Q = Q H / n Q = 124 / 4 Q = 31 kw Regisztertípus kiválasztása A I6 táblázatból a regiszterbe belépő levegő hőmérséklete meghatározható. A készülékenkénti szükséges fűtőteljesítménnyel és a regiszterbe belépő levegő hőmérsékletével a I7 és I8 táblázatokból a szükséges regisztertípus kiválasztható. taul = -15 C és t ABL = 22 C esetén a fűtő regiszterbe belépő levegő hőmérséklete 15 C. Kiválasztásra került a B-típusú regiszter 34 kw fűtőteljesítménnyel PWW 6/4 C-nál és t LE = 15 C-nál. Keretfeltételek ellenőrzése Maximális befúvási magasság Ha a valós befúvási magasság (= a padozat és a készülék alsó síkja közötti távolság) nagyobb, mint a maximális befúvási magasság H max (lásd a I7 táblázatokat), akkor egy másik regisztertípust, vagy másik készülékméretet kell választani. Maximális szellőztetett csarnokfelület Ki kell számítani az egy készülékre eső szellőztetett csarnokfelületet a kiválasztott szükséges készülékszám alapján. Ha ez meghaladja a maximális értéket,- I4 táblázat-, akkor a készülékszámot meg kell növelni. A minimális és maximális távolságok betartása A I9 táblázat alapján le kell ellenőrizni a készülék-elhelyezési távolságok megfelelőségét a csarnokméretekhez igazodóan. Valós befúvási magasság... = 9,2 m Max. kifúvási magasság H max... = 17,4 m rendben van Egy készülékre eső csarnokfelület / 4 = 585 m² Max. szellőztetett csarnokfelület...= 784 m² rendben van A minimális és maximális készüléktávolságok szimmetrikus készülékelhelyezéssel betarthatóak. rendben van I Készülékszám meghatározása Nagyobb készülékszámmal emelkedik az üzem flexibilitása, de ezzel együtt a költségek is emelkednek. Az optimális megoldáshoz a költséget és a szellőztetés minőségét kell egymással szembeállítani. Kiválasztásra kerül 4 db LH-9 készülék B-típusú fűtőregiszterrel. Ezzel biztosított egy kedvező áru és energiatakarékos üzem. 223

224 RoofVent LH Opciók 5 Opciók A RoofVent LH készülékek az opcionális lehetőségek egész sorával illeszthetőek a mindenkori projekt követelményeihez. A kézikönyv H -fejezete tartalmazza az opciós komponensek részletes leírását. Opciók Higiéniai kivitel Változtatható légteljesítményű ventilátorok Nagynyomású befúvó-ventilátor Nagynyomású elszívó-ventilátor Hidraulikus szerelvénycsoport - váltókapcsolás Motoros keverőszelep Külsőlevegő-zajcsökkentő Távozólevegő zajcsökkentő Befúvott-levegő zajcsökkentő Elszívottlevegő zajcsökkentő Akusztikus harang Állítómű rugóvisszatérítéssel Befúvódoboz Befecskendezős kapcsoláshoz alkalmas kivitel Alkalmazás A RoofVent LH alkalmazása a magas higiéniai követelményeket támasztó területeken (VDI 622) Változtatható térfogatáramú üzemeltetéshez (befúvás és elszívás) A járulékos külső nyomásveszteségek leküzdéséhez (pl.: légcsatornák) A járulékos külső nyomásveszteségek leküzdéséhez (pl.: légcsatornák)) Az egyszerű hidraulikus szereléshez A fűtőregiszter folyamatos szabályozásához (csatlakoztatáskész) A zajkibocsátás csökkentésére az időjárásvédő rácsnál A zajkibocsátás csökkentésére a távozólevegő-rácsnál A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben (Air-Injector) Mint kiegészítő fagyvédelem (áramszünet esetén zárja a külsőlevegő-zsalut és az ERG- zsalut) Alacsonyabb helyiségeknél az Air-Injector helyett A RoofVent LH hidraulikus befecskendezős kapcsolásához (szivattyúvezérléssel) Táblázat I11: RoofVent LH opcionális lehetőségei 224

225 RoofVent LH Vezérlés és szabályozás 6 Vezérlés és szabályozás A RoofVent LH vezérlésének és szabályozásának két alapvető lehetősége: Rendszer Leírás Hoval DigiNet Ideális esetben a RoofVent LH vezérlése Hoval DigiNet-tel történik. Ez a kifejezetten a Hoval csarnokklíma-rendszerekhez kifejlesztett szabályozási módszer számos előnyt kínál: A DigiNet a szellőzőberendezéseket egyedileg szabályozza a helyi feltételeknek megfelelően. A DigiNet maximális rugalmasságot engedélyez az üzemeltetéshez, a szabályozási zónák, készülékkombinációk, üzemmódok és üzemidők vonatkozásában. A DigiNet vezérli a légelosztást és biztosítja a legmagasabb szellőztetési hatékonyságot. A DigiNet folyamatosan optimalizálja a frisslevegő-hányadot. A DigiNet szabályozza az energiavisszanyerés teljesítményét a lemezes hőcserélőben. A csatlakoztatáskész készülékek a beépített MSR-komponensekkel egyszerűen tervezhetőek és szerelhetők. A DigiNet üzembe helyezése a Plug&Play komponenseknek és az előre felcímzett szabályozómoduloknak köszönhetően egyszerű és gyors. A Hoval DigiNet részletes leírását ezen kézikönyv Vezérlés és szabályozás fejezetében találja. Idegen szabályozás A RoofVent LH idegen rendszerrel is vezérelhető, de annak feltétlenül figyelembe kell vennie a decentralizált berendezések sajátosságait. Idegen vezérléshez a RoofVent LH készülékeket Unit bekötődoboz helyett csak egyszerű bekötődobozzal szállítjuk. Bővebb információ a RoofVent LH bekötődobozos készülék - leírásánál. Táblázat I12: RoofVent LH vezérlése és szabályozása I 225

226 RoofVent LH Szállítás és szerelés 7 Szállítás és szerelés 7.1 Szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A szállítási- és szerelési munkálatokat csak szakemberek végezhetik! A RoofVent LH készülékeket két egységben (tetőn kívüli egység, tető alatti egység) külön raklapokon szállítjuk. Az összetartozó egységeket az azonos készülékszámok jelzik. Tudnivaló Az opcionálisan rendelt elemektől függően a szállítás több egységben is történhet. A tető alatti egység helyszínen történő összeszereléséhez emelőtargonca vagy daru szükséges. A szerelés előkészítéséhez fontosak az alábbiak: Mindkét egység szerelése a tetőn kívülről történik, ehhez daru vagy helikopter szükséges. A beemeléshez két db kb. 6 m-es heveder szükséges. Győződjön meg arról, hogy a tetőkonzol a Tervezési útmutatóban megadott adatoknak megfelel-e. Ügyeljen a készülék pozicionálására (fűtőregiszter csatlakozások helyzete). A készülékeket a tetőkonzolhoz az önsúlyuk rögzítik. A felfekvési felületeket szilikonnal, vagy PU-habbal le kell tömíteni. Távozólevegő zajcsillapító alkalmazása esetén a készüléket rögzítse le a tetőkonzolhoz. A csatolt szerelési útmutató előírásait tartsa be. 7.2 Hidraulikai szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A hidraulikai szerelési munkálatokat csak szakemberek végezhetik! A Hoval DigiNet szabályozási rendszer a készülékek egy elosztóhálózatról történő egyenkénti hidraulikus kapcsolására épít, ezért minden készülék elé egy keverőszelep beépítése szükséges. Az alapkiviteli kapcsolás a váltókapcsolás. A hőtermelővel és a fűtési csővezeték-hálózattal szemben támasztott követelmények A hidraulikus rendszer egyezzen meg a szabályozástechnikai zónafelosztással A szabályozási zónán belüli készülékek azonos hidraulikai kialakításúak legyenek, hogy biztosított legyen az egyforma szabályozás A fűtőközeg (max. 12 C) 15 C alatti külső hőmérséklettől megfelelő mennyiségben és hőmérséklettel álljon rendelkezésre a keverőszelepnél Szükséges az előremenő hőmérséklet időjáráskövető szabályozása. A Hoval DigiNet szabályozási rendszer hetente egyszer egy percre fűtési igényre kapcsol a fűtési keringtető szivattyú hosszabb állása miatti megszorulás elkerülése érdekében. A felhasználói körrel szemben támasztott követelmények: A háromjáratú keverőszelep lineáris jelleggörbével rendelkezzen és kiváló minőségű legyen A szelepautoritás legyen,5 A szelepműködés legyen rövididejű (1s) Folyamatos működésű (DC 1V) szelep szükséges Szükségüzem esetére a szelep kényszervezérelt kialakítású legyen (AC 24V) A szelep távolsága a készüléktől maximum 2 m lehet. Figyelem! Sérülésveszély a leeső tárgyak miatt. A fűtőregiszter nem terhelhető az előremenő vagy a visszatérő csőrendszer és szerelvényei által! 226 KépI5: RoofVent készülékek szerelése a tetőről történik

227 RoofVent LH Szállítás és szerelés < 2 m I Unit-kapcsolódoboz novanet rendszerbusz Betáp Csatlakozódoboz Motoros keverőszelep Gyűjtött hibajel Külső hőmérséklet érzékelő Helyiséghőmérséklet érzékelő Fűtési zavarjel-bemenet Fűtési keringtető szivattyú DigiMaster Zóna-kapcsolószekrény Fűtési igényjelzés Fűtési-kapcsolószekrény Kép I6: Hidraulikus váltókapcsolás elvi rajza 227

228 RoofVent LH Szállítás és szerelés Figyelem! A hidraulikus szerelvénycsoport, illetve a motoros keverőszelep opciókkal a hidraulikai szerelést leegyszerűsíti és meggyorsítja! 7.3 Villamos szerelések Figyelem! Áramütés veszélye. Az elektromos szereléseket csak szakképzett elekt romos szakember végezheti! Tartsa be a vonatkozó előírásokat (pl.: EN 624-1) Hosszú kábelfektetés esetén le kell ellenőrizni a vezeték-keresztmetszetek megfelelőségét Befecskendezős kapcsolásnál: a szivattyút le kell kábelezni a Unit bekötődobozba Gondoskodni kell a zóna kapcsolószekrény hálózati túláramvédelmének vevőoldali kiépítéséről (zárlati szilárdság 1 ka) Az elektromos szerelést a kapcsolási terv alapján kell elvégezni (H7-es kép: kábelvezetés a készülékben) A Busz-kábelt a hálózati kábeltől elkülönítve kell vezetni Az Air-Injectortól a szűrődobozig, és a szűrődoboztól a tetőn kívüli egységig a dugaszos összeköttetést létre kell hozni A keverőszelepet be kell kötni a bekötődobozba (a Hoval motoros keverőszelep dugasszal csatlakoztatható) Unit-kapcsolódoboz revíziókapcsolóval Kábelátvezetés az elektromos csatlakoztatáshoz Betáp Busz-vezeték Bekötődoboz 228 Kép I7: Kábelelvezetés a készülékben

229 RoofVent LH Szállítás és szerelés Megnevezés Feszültség Vezeték Opció Megjegyzés Unit-kapcsolódoboz Betáp 3 x 4 V LH-6: 5 x 4 mm² LH-9: 5 x 6 mm² novanet rendszerbusz 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Fűtési szivattyú 3 x 4 V 4 x 2,5 mm² befecskendezéses kapcsoláshoz Betáp 3 x 4 V 5 x mm² az opciók alapján novanet rendszerbusz 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Zóna-kapcsolószekrény 3-fázisú Változat: Fűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Gyűjtött hibajel feszmentes 3 x 1,5 mm² max. 6 A max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként RoofVent LH áramfelhasználása 3 x 4 V LH-6: 5 x 4 mm² RoofVent LH gépenként LH-9: 5 x 6 mm² Fűtési keringtető szivattyú 3 x 4 V 4 x 2,5 mm² szivattyúnként Páratartalom érzékelő 24 V 4 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 4 x 1,5 mm² max. 17 m Betáp 1 x 23 V 3 x mm² az opciók alapján novanet rendszerbusz 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 2 x 1,5 mm² max. 17 m Zóna-kapcsolószekrény 1-fázisú Táblázat I13: Vezetéklista Fűtési igényjelzés feszmentes max. 23 V 3 x 1,5 mm² max. 2 A zónánként Fűtési igényjelzés feszmentes max. 23 V 3 x 1,5 mm² max. 2 A zónánként Fűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Gyűjtött hibajel feszmentes 3 x 1,5 mm² max. 6 A max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként Fűtési keringtető szivattyú 1 x 23 V 3 x 1,5 mm² szivattyúnként Páratartalom érzékelő 24 V 4 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 4 x 1,5 mm² max. 17 m I 229

230 RoofVent LH Kiírási szöveg 8 Kiírási szöveg A RoofVent LH szellőztető készülék a következőkből áll: tetőkészülék szűrődoboz fűtőelem Air-Injector (örvénykamra) vezérlés és szabályozás Az összes komponens dugaszoláskészen lekábelezve 8.1 Tetőn kívüli egység L A burkolat önhordó, alucink lemezből készült, időjárásálló, belülről szigetelt (B1-es tűzvédelmi osztályú), időjárásvédő ráccsal a külsőlevegő-szűrő és a Unit kapcsolódoboz egyszerű megközelíthetőségéhez, gyorszárakkal szerelt revíziófedéllel a távozólevegő-szűrő egyszerű megközelíthetőségéhez, külső revíziókapcsolóval az erősáramú rész leválasztásához. A tetőn kívüli egység tartalmazza: külsőlevegő-szűrőt (G4-es osztályú zsákszűrő), nyomáskülönbség-határolóval és szűrőfelügyelettel, ellentétes járású külsőlevegő-, recirkulációs és távozólevegő-zsaluzatokat állítóművel, karbantartást nem igénylő, közvetlenül hajtott befúvó ventilátor karbantartást nem igénylő, közvetlenül hajtott elszívó ventilátor Unit-kapcsolódoboz DigiUnit szabályozóval a Hoval DigiNet szabályozási rendszer részeként DigiUnit szabályozó DU5 A szellőzőberendezés komponenseivel (ventilátorok, állítómotorok, hőmérséklet érzékelők, fagyvédelmi termosztát, szűrőfelügyelet) komplett lekábelezett szabályozó modul: vezérli a készüléket a légterítéssel együtt a szabályozási zóna utasításai alapján kaszkádszabályozással szabályozza a befúvott-levegő hőmérsékletét Erősáramú rész Csatlakozókapcsok a betáphoz Reviziókapcsoló (kívülről kezelhető) Motorvédelem minden ventilátorhoz Biztosítékok Transzformátor a DigiUnit-hoz, a keverőszelephez és az állítómotorokhoz Relé a szükségüzemhez Csatlakozó kapcsok állítómotorokhoz és érzékelőkhöz Kapcsolódoboz-fűtés Típus L- /DN5 Névleges légteljesítmény befúvás/elszívás... m³/h Minimum frisslevegő-hányad... % Teljesítményfelvétel motoronként... kw Tápfeszültség AC 3 x 4 V Frekvencia 5 Hz 8.2 Szűrődoboz F / F25 / F5 Ház alucink lemezből, távozólevegő ráccsal és revizió fedéllel a fűtőregiszter egyszerű megközelíthetőségéhez. A szűrődoboz tartalmazza: távozólevegő-szűrőt (G4-es zsákszűrő) nyomáskülönbség-kapcsolóval a szűrőfelügyelethez távozólevegő hőmérséklet érzékelőt zajcsökkentőt, mint befúvott-levegő diffúzort. Típus F- Típus 8.3 Fűtőelem H.A / H.B / H.C Ház alucink lemezből, alumínium lamellás rézcsövekkel szerelt PWW fűtőregiszterrel, és a fagyvédelmi termosztáttal. H._- Fűtőteljesítmény... kw Fűtőközeg PWW... /... C Belépő hőmérsékletnél... /... C 8.4 Air-Injector D (örvénykamrás befúvó) Ház alucink lemezből az alábbiakkal: örvénykamrás légfúvó koncentrikus fúvókával, állítható terelőlapátokkal és beépített zajcsökkentő-haranggal állítómotorral a levegőelosztás automatikus állításához befúvott-levegő hőmérséklet érzékelővel elektromos kötöződobozzal (ez tartalmazza a fűtési keverőszelep csatlakozókapcsait is). Típus D-9 Szellőztetett csarnokfelület... m 2 23

231 RoofVent LH Kiírási szöveg 8.5 Opciók Higiénikus kivitel Külsőlevegő-szűrő, F7-es osztályú Távozólevegő-szűrő, F5-ös osztályú Változtatható légteljesítményű ventilátorok VAR Karbantartást nem igénylő, közvetlenül meghajtott, frekvenciaváltós befúvó ventilátor Karbantartást nem igénylő, közvetlenül meghajtott, frekvenciaváltós elszívó ventilátor Nagynyomású ventilátor befúváshoz HZ Karbantartást nem igénylő nagynyomású ventilátor Nagynyomású ventilátor elszíváshoz HF Karbantartást nem igénylő nagynyomású ventilátor Hidraulikus szerelvénycsoport váltókapcsoláshoz HG Előregyártott szerelvénycsoport hidraulikus váltókapcsoláshoz az alábbi szerelvényekkel: motoros keverőszelep, szabályozószelep, golyóscsap, automatikus légtelenítő és csavarkötések a készülékbe és az elosztóhálózatba történő beépítéshez. A keverőszelep dugaszos csatlakoztatásra szerelve, beállítva a mindenkori fűtőregiszterhez és a Hoval DigiNet szabályozó rendszerhez Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, az elszívórács részegységeként, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Akusztikus harang AHD Nagy térfogatú zajcsökkentő harang, zajcsökkentő anyaggal bélelt ernyővel Csillapítás mértéke 4 db Állítómű rugóvisszatérítéssel SMF Folyamatos hajtómű, áramkimaradás esetére biztonsági funkcióval, a külsőlevegő-zsaluzatra felszerelve Befúvódoboz AK Alucink-lemezből, 4 db állítható befúvó-zsaluzattal (Air- Injector helyett) Kialakítás a befecskendező-kapcsoláshoz ES A fűtési szivattyú vezérlése és erősáramú egysége beépítve a Unit-kapcsolódobozba Motoros keverőszelep..hv Motoros üzemű, folyamatos szabályozású szelep, csatlakoztatása a bekötődobozba, beállítva a mindenkori fűtőregiszterhez Külsőlevegő-zajcsökkentő ASD Alucink-lemez ház zajcsökkentő anyaggal bélelve, felszerelése az időjárásvédő ajtóra, az itt keletkező zajkibocsájtás csökkentésére Csillapítás mértéke db I Távozólevegő-zajcsökkentő FSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a távozólevegő-rácsra, az itt keletkező zajkibocsájtás csökkentésére Csillapítás mértéke db Befúvottlevegő-zajcsökkentő ZSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a szűrődoboz és a fűtőelem közé, kiegészítő zajcsökkentő-kulisszák a külsőlevegő kamrákban, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Elszívottlevegő-zajcsökkentő ABSD 231

232 RoofVent LH Kiírási szöveg 8.6 Vezérlés és szabályozás Digitális szabályozás decentralizált csarnokklíma-rendszerek optimális működtetéséhez: rendszerfelépítés az OSI-modell szerint egyedi szabályozó modulok helyszíni összeköttetése novanet rendszerbusz-szal egyenjogú keresztkommunikáció (peer-to-peer/multiper) a novanet protokoll-on ketesztül gyors reakcióidők az eseményorientált adatátvitel következtében gyártóműben előcímezett szabályozómodulok, beépített villámvédelem és elemes-tárolású RAM-építőkövekkel helyszíni tervezés nem szükséges DigiNet kezelőkészülékek DigiMaster DM5 Előprogramozott Plug és Play kezelőkészülék grafikus érintőpaneles színes kezelőfelülettel, beépítve a zóna-kapcsolószekrény ajtajába: A DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztáskezelés, vezérlőparaméterek) DigiCom DC5 A Hoval DigiNet PC-vel történő kezeléséhez, kezelőszoftverrel, novanet-routerrel és összekötő kábelekkel: a DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztás-kezelés és továbbítás, vezérlőparaméterek) Trend-funkció, adattárolás és könyvelés differenciált jelszóvédelem DigiNet zónaszekrény A zóna-kapcsolószekrény (lakkozott acéllemez RAL 735) az alábbiakat tartalmazza: 1 külsőhőmérséklet érzékelő 1 transzformátor 23 / 24 V 2 védőkapcsoló a transzformátorhoz (1-pólusú) 1 relé 1 hálózati leválasztó (2-pólusú, kívülről) be-, és kimeneti sorkapcsok (felül) 1 elektromos kapcsolási rajz szabályozott zónánként 1 DigiZóna-vezérlés, 1 relé és 1 helyiséghőmérséklet érzékelő (mellékelve). DigiZóna-vezérlés DZ5 Zónánkénti szabályozó készülék a zóna-kapcsolószekrénybe beépítve: Feldolgozza a helyiség- és a külsőhőmérséklet bemeneteket, a fűtési zavart és az egyedi funkciókat (opció) Az időprogramnak megfelelően kapcsolja az üzemmódokat Fűtési igényjelzés és gyűjtött hibajel kimeneteket kezeli Opciók Gyűjtött zavarjel kijelző lámpa Hálózati aljzat Fűtési keringtető szivattyú vezérlése 2-pólusú védőkapcsoló Beépített DigiUnit-szabályozós készülékek áramellátása DigiUnit-szabályozó nélküli készülékek integrációja Helyiséghőmérséklet középértékképzés DigiPlus-vezérlés Páratartalom érzékelő CO 2 -érzékelő DigiEasy DE5 Egy szabályozási zóna kiegészítő kezelőkészüléke a zónaszekrény ajtajába, vagy a falra felszerelve: az aktuális beállított helyiséghőmérséklet kijelzése a beállított helyiséghőmérséklet korrigálása ± 5 C-kal riasztások kijelzése és nyugtázása üzemmódok átkapcsolása Opciók Ablak a DigiMaster részére IP 65-ös keret novanet csatlakozódoboz 4 egyedi funkció, kapcsolóval 8 egyedi funkció, 2 kapcsolóval Egyedi funkciók sorkapocs-csatlakozókon DigiEasy beépítése 232

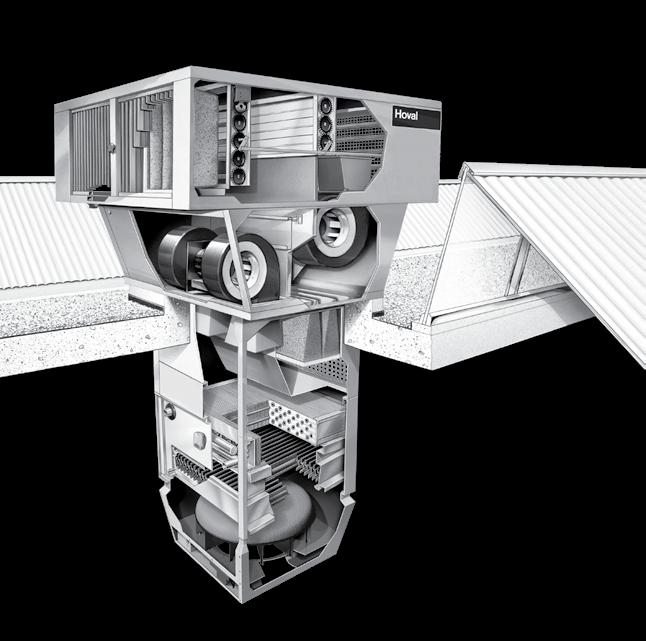

233 RoofVent LK Tartalom 1 Alkalmazás Felépítés és működés Műszaki adatok Alkalmazási példák Opciók Szabályozás és vezérlés Szállítás és szerelés Kiírási szöveg 26 RoofVent LK Szellőztető készülék optimalizált frisslevegő-hányaddal magas csarnokok fűtéséhez és hűtéséhez J 233

234 RoofVent LK Alkalmazás Alkalmazás 2 Felépítés és működés 1,1 Rendeltetészerű alkalmazás A RoofVent LK készülékek magas csar no kok fûtését, hűtését, frisslevegő betáplálását és az elhasznált levegő elvezetését valósítják meg optimalizált frisslevegő-hányaddal. A rendeltetésszerû alkalmazáshoz a gyártó által elõírt sze - re lési, üzembehelyezési és üzemeltetési elõírások be tar tása is hozzátartozik, úgymint az esetleges veszélyek fi gyelembe vétele. A felsoroltakban nem szereplõ felhasználási módok nem rendeltetésszerûek. Az ebbõl adódó károkért a gyártó nem vállal felelõsséget. 1.2 Felhasználói csoport A Hoval RoofVent LK készülékek sze re lését, ke ze lését és karbantartását csak megfelelően képzett szak emberek végez hetik, akik a felmerülõ ve szé lyek is me retében vannak. Az útmutató épületgépész tervezők, ki vi telező szakemberek és végfelhasználók számára nyújt segít sé get. 1.3 Veszélyek A RoofVent LK készülékek a technika mai állásának megfelelőek és üzembiztosak. Minden elõvigyázatosság ellenére is fennállhatnak elõre nem látható veszélyek, amelyek nem mindig nyilvánvalóak, mint pl.: a villamos berendezésekkel folytatott munka során a RoofVent készüléken végzett munkánál az esetlegesen leeső tárgyak miatt (mint pl.szerszámok) veszélyek a tetőn végzett munkák által villámcsapás okozta alkatrész-károsodások meghibásodott alkatrészek miatti üzemzavar során a fûtõközeg ellátásnál fellépő veszélyek forró vízzel végzett munkálatok során készülék beázása a revíziófedél helytelen lezárásából adódóan. A RoofVent LK nagy helyiségek (gyártócsarnokok, bevásár ló-csarnokok, sportcsarnokok, vásárcsarnokok stb.) szellőztetését, fűtését, valamint hűtését látja el az alábbi funkciókkal: fűtés (központi fűtési melegvízellátásra csatlakoztatva) hűtés (hidegvízoldalra csatlakoztatva) külsőlevegő bevezetés elhasznált levegő eltávolítás recirkulációs üzem kevertlevegős üzem Air-Injectoros levegőelosztás levegőszűrés Egy komplett szellőztetőrendszer több, önálló üzemre képes RoofVent LK készülékből áll, melyek légcsatornák nélkül üzemelnek. A készülékek decentralizáltan a csarnok mennyezetébe kerülnek beépítésre, karbantartásuk a tetőről történik. A RoofVent LK készülékek óriási előnye a nagy teljesítmény és a tökéletes légelosztás, így más rendszerekkel összehasonlítva lényegesen kevesebb készülék elegendő a támasztott követelmények kielégítéséhez. A készülékek a távozólevegő energiáját a kevertlevegős üzemben hasznosítják. A DigiNet szabályozórendszer folyama-tosan optimalizálja a frisslevegő-hányadot: pontosan annyi frisslevegőt enged a helyiségbe, amennyit a helyiséghőmérséklet még kiegészítő fűtés vagy hűtés nélkül megenged. A legkisebb érték beállítható. 2.1 Készülék felépítése A RoofVent LK az alábbi részegységekből áll: Tetőkészülék: belülről szigetelt (B1 osztály), önhordó ház alucink-lemezből Szűrődoboz: a helyi beépítési igényekhez igazodóan három méretben szállítjuk Fűtő-hűtőelem: a regisztercsatlakozás minden oldalról lehetséges (az alapkivitelnél a távozólevegő-rács alatt) Air-Injector (örvénykamrás légbefúvó): szabadalmaztatott, automatikus állítású befúvóegység, egy nagy csarnokfelület huzatmentes légelosztásához A készülék szállítása két egységben történik: a tetőn kívüli és a tető alatti egységek (J1-es kép). Ezen egységek oldható csavarkötéssel kapcsolódnak egymáshoz és külön leszerelhetők. 234

235 RoofVent LK Felépítés és működés 2.2 Légelosztás örvénykamrával (Air-Injector) A szabadalmaztatott légelosztó - ún. örvénykamra - a ké szü - lék meghatározó eleme. A levegő befúvási szö ge az állítható terelőlapátokkal változtatható. Ez függ a tel je sítménytől, a be fú vási ma gas ság tól, valamint a friss- és he lyi ség le ve gő kö zöt ti hő mér sék let kü lönb ségtől. A levegő tehát me rő legesen le fe lé, egy bizonyos kúpszögben, vagy víz szintesen a mennyezet alatt kerül befúvásra. Ezáltal biztosított, hogy: minden RoofVent LK készülék nagy csar nok fe lü letet szellőztessen és fűt sön, a tartózkodási zónában huzathatás ne léphessen fel, a helyiségben ne legyen hőmérsékletrétegződés, ez zel ener giát takarítunk meg. Tetőn kívüli egység: tetőkészülék energia-visszanyeréssel Tető alatti egység: a szűrődoboz b fűtő-/hűtőelem c Air-Injector (örvénykamra) J a b c Kép J1: RoofVent LK felépítése 235

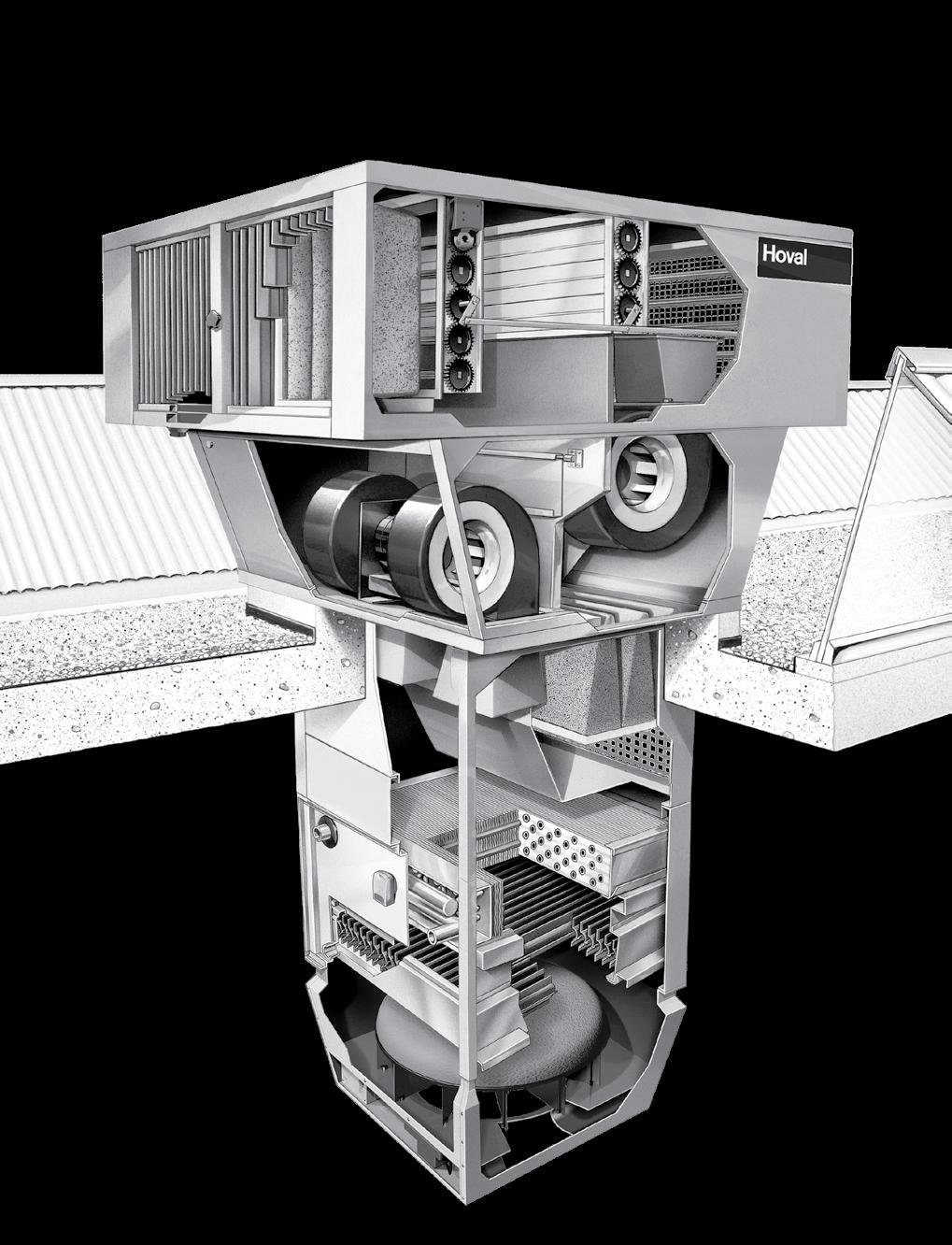

236 RoofVent LK Felépítés és működés 236

237 RoofVent LK Felépítés és működés Air-Injector (örvénykamrás légbefúvó) állítómotor: a befúvott-levegő terítési szögének fokozatmentes állítása a függőlegestől (= 2%) a vízszintesig (=1 % ) Kondenzátum csatlakozás Fagyvédelmi termosztát: regiszterlefagyás elleni védelemhez Reviziófedél: a fűtőregiszter megközelítéséhez Levegőbefúvó ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor Reviziófedél: a befúvó ventilátor megközelítéséhez Gravitációs zsalu: befúvóoldali nyomáshiánynál automatikusan kinyit Időjárásvédő rács: a külsőlevegő-szűrő és a Unit bekötődoboz egyszerű megközelítéséhez Külsőlevegő-szűrő: zsákszűrő nyomáskülönbség-kapcsolóval a szűrőfelügyelethez Külsőlevegő-zsalu állítómotorral Recirkulációs zsalu: ellentétes üzemű a külső- és a távozólevegő-zsaluhoz Távozólevegő-zsalu Távozólevegő-rács: a távozólevegő-ventilátor megközelítéséhez Távozólevegő-ventilátor: karbantartást nem igénylő, kettős beömlésű radiálventilátor Reviziófedél: a távozólevegő-szűrő egyszerű megközelítéséhez Távozólevegő-szűrő: zsákszűrő, nyomáskülönbség-kapcsoló a szűrőfelügyelethez J Távozólevegő-rács Fűtő-/hűtőregiszter: alumínium lamellás rézcsövekkel szerelt PWW/PKW regiszter Cseppleválasztó Kép J: RoofVent LH felépítése 237

238 RoofVent LK Felépítés és működés Külsőlevegő-belépés az időjárásvédő rácson keresztül Szűrő, nyomáskülönbség-kapcsolóval Külsőlevegő-zsalu, állítóművel Levegőbefúvó ventilátor Zajcsökkentő és diffúzor Fűtő-/hűtőregiszter PWW/PKW Fagyvédelmi termosztát Cseppleválasztó Befúvottlevegő-hőmérsékletérzékelő Air-Injector (örvénykamra), állítóművel Távozólevegő-belépés a távozólevegő-rácson keresztül Távozólevegő-hőmérsékletérzékelő Szűrő, nyomáskülönbség-kapcsolóval Gravitációs zsalu Távozólevegő-ventilátor Recirkulációs zsalu (a külsőlevegő-zsaluval ellentétes járású) Távozólevegő-zsalu (a külsőlevegő-zsaluval megegyező járású) Távozólevegő-kilépés a távozólevegő-rácson keresztül Kép J3: RoofVent LK működési vázlata 238

239 RoofVent LK Felépítés és működés 2.3 Üzemmódok A RoofVent LK üzemmódjai: KI Befúvás és elszívás Befúvás és elszívás (csökkentett légszállítással) Recirkulációs Recirkulációs éjszakai Elszívás Befúvás Éjszakai hűtés nyáron Szükségüzem A DigiNet szabályozási rendszer szabályozási zónánként automatikusan vezérli az üzemmódokat az időprogramnak megfelelően (szükségüzem kivételével). Ezen felül Ön: a szabályozási zónán belül manuálisan állíthatja az üzemmódokat a RoofVent LK készülékeket egyenként a KI, a recirkulációs, az elszívás, a befúvás vagy a szükségüzem üzemmódokra kapcsolhatja Kód 1) Üzemmód Alkalmazás Vázlat OFF Ki A ventilátorok kikapcsolt állapotban vannak. A fagyvédelem aktív marad. Helyiséghőmérséklet-szabályozás nincs. ha nem szükséges a RoofVent LK működtetése Befúvó-ventilátor...ki Távozólevegő-ventilátor..ki Frisslevegő-zsalu...zárva Recirkulációs zsalu...nyitva Fűtés/hűtés...ki VE2 Befúvás és elszívás A RoofVent LK befújja a frisslevegőt a helyiségbe és elszívja az elhasznált levegőt. A hő-/hűtési szükségletek és a hőmérsékletviszonyok függvényében a fűtést/hűtést és a külsőlevegő-hányadot szabályozza. A nappali beállított hőmérséklet aktív. a helyiség használata során Befúvó-ventilátor...be Távozólevegő-ventilátor..be Frisslevegő-zsalu...,..1% * ) Recirkulációs zsalu...,..1% * ) Fűtés/hűtés...,..1% VE1 Befúvás és elszívás (csökkentett) Mint a VE2, csak csökkentett légteljesítménnyel A nappali beállított hőmérséklet aktív. a helyiség használata során (csak változtatható légteljesítményű ventilátoroknál) * ) a hő-, vagy hűtési igény és a beállított legkisebb frisslevegőhányad függvényében J REC Recirkulációs Be/Ki üzem: hő- és hűtési igény esetén a RoofVent LK beszívja a helyiség levegőjét, felmelegíti, illetve lehűti, majd ismét befújja a helyiségbe. A nappali beállított hőmérséklet aktív. előfűtéshez illetve előhűtéshez Befúvó-ventilátor...be *) Távozólevegő-ventilátor..ki Frisslevegő-zsalu...zárva Recirkulációs zsalu...nyitva RECN Recirkulációs éjszakai Mint a REC üzemmód, csak az éjszakai beállított hőmérséklettel. éjszaka és hétvégén Fűtés/hűtés...be *) * ) hő-, vagy hűtési igény esetén 239

240 RoofVent LK Felépítés és működés Kód 1) Üzemmód Alkalmazás Vázlat EA Távozólevegő A RoofVent LK elszívja az elhasznált helyiséglevegőt. Helyiséghőmérsékletszabályozás nincs. különleges esetekre Befúvó-ventilátor...ki Távozólevegő-ventilátor..be Frisslevegő-zsalu...nyitva Recirkulációs zsalu...zárva Fűtés/hűtés...ki SA Befúvott-levegő A RoofVent LK befújja a frisslevegőt a helyiségbe. A hő-/hűtési szükségletek és a hőmérsékletviszonyok függvényében a fűtést/hűtést szabályozza. Az elhasznált helyiséglevegő a nyitott nyílászárókon keresztül távozik a szabadba, vagy más módszerrel elszívásra kerül. A nappali beállított hőmérséklet aktív. különleges esetekre Befúvó-ventilátor...be Távozólevegő-ventilátor..ki Frisslevegő-zsalu...nyitva Recirkulációs zsalu...zárva Fűtés/hűtés...,..1% NCS Éjszakai hűtés nyáron Be/Ki üzem: ha az aktuális hőmérsékletek megengedik, befújja a RoofVent LK a hideg külső levegőt a helyiségbe, és elszívja a meleg helyiséglevegőt. A beállított éjszakai helyiséghőmérséklet aktív. A készülék merőlegesen fújja be a külső levegőt, így a lehető legjobb hatásfokkal üzemel. éjszakai hűtéshez Befúvó-ventilátor...be *) Távozólevegő-ventilátor..be *) Frisslevegő-zsalu...nyitva *) Recirkulációs zsalu...zárva *) Fűtés/hűtés...ki * ) a hőmérsékleti viszonyok szerint Szükségüzem A RoofVent LK beszívja a helyiség levegőjét, felmelegíti és ismét befújja a helyiségbe. A fűtési keverőszelep kényszernyitott állapotban van. Helyiséghőmérséklet-szabályozás nincs. ha a DigiNet rendszer még nincs felprogramozva (pl. üzembe helyezés előtt). Befúvó-ventilátor...be Távozólevegő-ventilátor..ki Frisslevegő-zsalu...zárva Recirkulációs zsalu...nyitva Fűtés...be 1) Ezek a kódok jelzik a mindenkori üzemmódokat a DigiNet szabályozásnál (lásd a Vezérlés és szabályozás" I-fejezetét). Táblázat J1: RoofVent LK üzemmódjai 24

241 RoofVent LK Műszaki adatok 3 Műszaki adatok 3.1 Típuskulcsok Mennyezeti egység LK - 9 / DN5 / LW + F - K.C - D /... Készüléktípus RoofVent LK Készülékméret 6 vagy 9 Vezérlés DN5 DigiNet 5-höz KK Nem Hoval vezérléshez Tetőn kívüli egység Tetőkészülék Szűrőház F Rövid szűrőház F25 Közepes szűrőház F5 Hosszú szűrőház Fûtõelem és regisztertípus K.C Fûtõ-/hűtőelem C típusú fűtőregiszterrel K.D Fûtõ-/hűtőelem D típusú fűtőregiszterrel Air-Injector (örvénykamra) Opciók Táblázat J2: Típuskulcsok 3.2 Alkalmazási határok J Készüléktípus LK-6 LK-9 Távozólevegő hőmérséklet max. C 5 5 Távozólevegő relatív páratartalma max. % 6 6 Távozólevegő nedvességtartalma max. g/kg Külső hőmérséklet min. C -3-3 Fűtőközeg hőmérséklete max. C Üzemi nyomás max. kpa 8 8 Befúvott-levegő hőmérséklete max. C 6 6 Legkisebb üzemidő VE2 min. min 3 3 Kondenzátum mennyisége max. kg/h 6 15 Légteljesítmény min. m 3 /h 31 5 Táblázat J3: RoofVent LK alkalmazási határértékei 241

242 RoofVent LK Műszaki adatok 3.3 Alkalmazási határok Készüléktípus LK-6 LK-9 Levegő-ellátás Névleges térfogatáram 1) Befúvott-levegő m³/h Távozólevegő m³/h Szellőztetett csarnokfelület max. m² Ventilátoradatok Tápfeszültség V AC 3 x 4 3 x 4 Megengedett feszültségeltérés % ± 1 ± 1 Frekvencia Hz 5 5 Teljesítményfelvétel motoronként kw 1,8 3, Áramfelvétel A 4, 6,5 Motorvédő relé beállítási értéke A 4,6 7,5 Fordulatszám (névleges) min Állítómotor Tápfeszültség V AC Frekvencia Hz 5 5 Vezérlőfeszültség V DC Forgatónyomaték Nm 1 1 Futásidõ 9 -os elforduláskor s Szűrőfelügyelet Differenciál-nyomásellenőrző gyári beállítása Pa 3 3 1) Vonatkoztatás: RoofVent LK C típusú fűtő-/hűtőregiszterrel és függőleges irányú levegő befúvással Táblázat J4: RoofVent LK műszaki adatai 242

243 RoofVent LK Műszaki adatok 3.4 Zajteljesítmény Készüléktípus LK-6 LK-9 Üzemmód VE2 REC VE2 REC Pozíció Hangnyomásszint (5 m távolság) 1) db(a) Teljes-zajszint db(a) Oktáv-zajszint 63 Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) Hz db(a) ) Félgömbformájú kisugárzással, reflexiószegény környezetben Táblázat J5: RoofVent LK zajszintje J 243

244 RoofVent LK Műszaki adatok 3.5 Fűtőteljesítmény Hőmérséklet külső levegő C elhasznált levegő A levegő belépési hőmérséklete a fűtőregiszterbe (2 % külső levegő esetén) Táblázat J6: Kevert-levegő okozta hőmérséklet-változások (minden érték C-ban) A levegő belépési hőm. a fűtőregiszterbe 1 C 15 C 2 C PWW Méret Típus Q t Zul H max m W p W Q t Zul H max m W p W Q t Zul H max m W p W C kw C m l/h kpa kw C m l/h kpa kw C m l/h kpa 9/7 LK-6 C , , , /6 LK-6 C , , , /5 LK-6 C , , , /4 LK-6 C , , , /71 LK-6 C , , , /7 LK-9 LK-9 8/6 LK-9 LK-9 7/5 LK-9 LK-9 6/4 LK-9 LK-9 82/71 LK-9 LK-9 C D C D C D C D C D , 9,7 1,9 9,2 12,8 1,4 9, ,9 9,5 1,6 9,2 12,5 1,4 9, ,9 9,4 1,3 9,1 12,5 1,4 8, Nem megengedett üzemeltetési állapot, mivel a maximális befúvott-levegő hőmérséklet a 6 C-ot meghaladná. Magyarázat: PWW = Fűtőközeg hőmérséklete H max = Maximális kifúvási magasság (18 C-os helyiséghőmérsékletnél) Típus = Fűtőregiszter típusa m W = Víz-térfogatáram Q = Fűtőteljesítmény p W = Vízoldali nyomásveszteség = Befúvott-levegő hőmérséklete t Zul Táblázat J7: RoofVent LK fűtőteljesítménye

245 RoofVent LK Műszaki adatok 3.6 Hűtőteljesítmény Az elhasznált levegő hőmérséklete 24 C 26 C 28 C A külső levegő hőmérséklete és relatív páratartalma C % C % C % C % A levegő belépési jellemzői a hűtőregiszternél (2 % külső levegő esetén) Táblázat J8: Kevert-levegő okozta hőmérséklet-változások (minden érték C-ban) 6-os készülék Hőmérséklet 6/12 C 8/14 C 1/16 C t LE rf Típus Q ges Q sen t Zul m K m W p W Q ges Q sen t Zul m K m W p W Q ges Q sen t Zul m K m W p W C % kw kw C kg/h l/h kpa kw kw C kg/h l/h kpa kw kw C kg/h l/h kpa 27 2 C C C C C C C C C C C C Nem megengedett üzemeltetési állapot, mivel a maximális kondenzátum mennyiség a 4 kg/h-t meghaladná. Magyarázat: Hőmérséklet = Hűtőközeg hőmérséklete t LE rf Típus Q ges = Levegő belépési hőmérséklete a hűtőregiszterbe = Levegő belépési páratartalma a hűtőregiszterbe = Hűtőregiszter típusa = Összes hűtőteljesítmény Q sen t Zul m K m W p W = Érezhető hűtőteljesítmény = Befúvott-levegő hőmérséklete = Kondenzátum mennyisége = víz-térfogatáram = vízoldali nyomásveszteség J Táblázat J9: RoofVent LK-6 hűtőteljesítménye 245

246 RoofVent LK Műszaki adatok 9-es készülék Hőmérséklet 6/12 C 8/14 C 1/16 C t LE rf Típus Q ges Q sen t Zul m K m W p W Q ges Q sen t Zul m K m W p W Q ges Q sen t Zul m K m W p W C % kw kw C kg/h l/h kpa kw kw C kg/h l/h kpa kw kw C kg/h l/h kpa 28 2 C D C D C D C D C D C D C D C D C D C D C D C D Nem megengedett üzemeltetési állapot, mivel a maximális kondenzátum mennyiség a 9 kg/h-t meghaladná. Magyarázat: Hőmérséklet = Hűtőközeg hőmérséklete t LE rf Típus Q ges Táblázat J1: RoofVent LK-9 hűtőteljesítménye = Levegő belépési hőmérséklete a hűtőregiszterbe = Levegő belépési páratartalma = Hűtőregiszter típusa = Összes hűtőteljesítmény Q sen t Zul m K m W p W = Érezhető hűtőteljesítmény = Befúvott-levegő hőmérséklete = Kondenzátum mennyisége = Víz-térfogatáram = Vízoldali nyomásveszteség 246

247 RoofVent LK Műszaki adatok 3.7 Minimális és maximális távolságok X/2 X Y Készüléktípus Készüléktávolság X (középtől középig) Kifúvási magasság Y min. max. min. 1) m m m LK-6 11, 21, 4, LK-9 13, 27, 5, A RoofVent készülékek elhelyezésénél ügyelnie kell arra, hogy egy készülék se szívhassa be a másik készülék kifúvott levegőjét. A távozólevegő-rács jól megközelíthető legyen. max. 2) m 8,3 12,8 Szerviz és karbantartási célból a fűtő-/hűtőregiszter hátulsó oldalán kb. 1,5 m szabad teret kell biztosítania. 1) A 4-oldali befúvórács opcióval a minimális magasság 1 m-rel csökkenthető (lásd Opciók fejezetet). 2) A maximális magasság a keretfeltételek szerint (lásd az J7 táblázatban). A befúvott légáram akadálytalanul terjeszkedhessen a légtérben (vegye figyelembe a gerendázatot és a világítást). J Táblázat J11: Minimális és maximális távolságok 247

248 RoofVent LK Műszaki adatok 3.8 Méret- és tömegadatok 8 Tetőn kívüli egység L Szűrőház rövid F / közepes F25 / hosszú F5 Fûtõ-/hűtőelem Air-Injector (örvénykamra) D Revíziófedél Kábelátvezetés Visszatérő Előremenő Kondenzátum-csatlakozás Kép J4: RoofVent LK méretei (méretek mm-ben) 248

249 RoofVent LK Műszaki adatok Készüléktípus LK-6 LK-9 Tetőn kívüli egység méretei Mennyezeti egység méretei Fűtő-/hűtőregiszter adatai A mm B mm C mm D mm E mm Szűrőházas kivitel F F25 F5 F F25 F5 G mm S mm H mm F mm J mm K mm M mm O mm P mm Q mm R mm 9 11 V mm 5 63 W mm Regisztertípus C C D N mm Y mm Víztartalom l 6,2 9,4 14,2 L " Rp 1 ¼ (belső) Rp 1 ½ (belső) Rp 2 (belső) Tömeg Tetőn kívüli egység kg Mennyezeti egység (F-val) kg Szűrőház F kg Fûtõ-/hűtőelem kg Air-Injector (örvénykamra) kg Összesen (F-val) kg Szűrőház F25 1) kg Szűrőház F5 1) kg ) Az F-hoz viszonyított többlettömegek J Táblázat J12: RoofVent LK méret- és tömegadatai 249

250 RoofVent LK Műszaki adatok 3.9 Légteljesítmény járulékos nyomásveszteségnél Járulékos nyomásveszteség Pa-ban Távozó levegő LK-6 Befúvott levegő Példa: 42 Pa járulékos nyomásveszteség 48 m³/h térfogatáramot eredményez Térfogatáram m³/h-ban 55 6 Diagram J1: RoofVent LK-6 térfogatárama járulékos nyomásveszteségnél 25

251 251 RoofVent LK J Járulékos nyomásveszteség Pa-ban Távozó levegő Befúvott levegő LK Térfogatáram m³/h-ban Diagram J2: RoofVent LK-9 térfogatárama járulékos nyomásveszteségnél Műszaki adatok

252 RoofVent LK Alkalmazási példák 4 Alkalmazási példák Tudnivaló A következő alkalmazási példa a hűtési funkcióra irányul. A fűtés tervezésénél a RoofVent LH-ra vonatkozó tervezési útmutatást (I-fejezet) vegye figyelembe Kiindulási adatok legkisebb frisslevegő-teljesítmény, vagy legkisebb légcsereszám legkisebb frisslevegő-hányad csarnokméretek (hossz, szélesség, magasság) szabvány szerinti külső hőmérséklet kívánt helyiséghőmérséklet távozólevegő hőmérséklet 1) hűtési terhelés fűtőközeg Példa Legkisebb frisslevegő-teljesítmény m³/h Legkisebb frisslevegő-hányad...2 % Csarnok méretei (h x sz x m) x 4 x 9 m Szabvány szerinti külső kondíciók...32 C / 4 % Kívánt helyiséghőmérséklet...24 C Távozólevegő hőmérséklet...26 C Hűtési terhelés...26 kw Hűtőközeg...PKW 6/12 C Tudnivaló Ha tartósan több mint 4% frisslevegőt szállít a be rendezés, akkor a hővisszanyerővel ellátott készü lék gazdaságosabb. 1) A távozólevegő hőmérséklete magasabb a helyiséghőmérsékletnél. Ez a magas csarnokok elkerülhetetlen hőmérsékletrétegződése miatt van, amit az Air-Injector a minimálisra csökkent. Ezért magassági méterenként,2 K hőmérséklet-gradienssel kell számolni. Helyiséghőmérséklet...24 C Hőmérséklet gradiens...9.,2 k Távozólevegő-hőmérséklet C Szükséges készülékszám n erf Készülékenkénti légteljesítmény alapján (lásd J4 táblázat) válasszon ki átmenetileg egy készülékméretet. (A további számítások eredményétől függően a kiválasztást adott esetben egy másik készülékméretre ismételje meg.) n erf = V erf / (V G R) V erf V G = szükséges frisslevegõ mennyiség (m³/h) = a választott készülékméret légteljesítménye (m³/h) R = legkisebb frisslevegő-hányad (%) Gyorskiválasztás: készülékméret LK-9 n erf = 17.5 / (7.65,2) n erf = 11,44 Kiválasztásra kerül 12 db LK-9, Tényleges frisslevegő teljesítmény V (m³/h) V = n V G R V = ,2 V = m³/h n = választott darabszám Recirkulációs-levegő teljesítmény V U (m³/h) V U = n V G (1 R) V = (1,2) V = m³/h 252

253 RoofVent LK Alkalmazási példák Összes érezhető szellőztetési hűtési igény Q L (kw) Q L = V ρ c (t AUL t RAL ) Q L = ,2 2, (3 24) Q L = 37 kw ρ c t AUL t RAL = a levegő fajlagos sűrűsége 1,2 kg/m³ = a levegő fajhője 2, kwh/kg K = szabvány szerinti külső hőmérséklet ( C) = kívánt helyiséghőmérséklet ( C) Szükséges összes érezhető hűtési teljesítmény Q K (kw) Q K = Q KL + Q L Q K = Q K = 297 kw Q KL = Hűtési terhelés (kw) Szükséges érezhető hűtési teljesítmény készülékenként Q (kw) Q = Q K / n Q = 297 / 12 Q = 25 kw Regisztertípus kiválasztása Az E3-7 táblázatból a regiszterbe belépő levegő hőmérséklete meghatározható. A készülékenkénti szükséges fűtőteljesítménnyel és a regiszterbe belépő levegő hőmérsékletével az J9, illetve az J1 táblázatokból a szükséges regisztertípus kiválasztható. Tudnivaló Vegye figyelembe, hogy a helyiség hűtésére csak az érezhető hűtőteljesítmény Q sen áll a rendelkezésre. A hűtőgép méretezéséhez az össz hűtési teljesítménnyel Q ges kell számolni. 3 C / 4 %-os külső kondíciók és 26 C-os távozólevegő hőmérséklet esetén a hűtőregiszterbe belépő levegő kondíciója: 28 C / 4 %. Kiválasztásra került a C-típusú regiszter 25 kw fűtőteljesítménnyel PKW 6/12 C-nál és 28 C / 4 % levegőbelépési kondícióknál. Keretfeltételek ellenőrzése Maximális szellőztetett csarnokfelület Ki kell számítani az egy készülékre eső szellőztetett csarnokfelületet a kiválasztott szükséges készülékszám alapján. Ha ez meghaladja a maximális értéket,- J4 táblázat-, akkor a készülékszámot meg kell növelni. A minimális és maximális távolságok betartása Az J11 táblázat alapján le kell ellenőrizni a készülék-elhelyezési távolságok megfelelőségét a csarnokméretekhez igazodóan. Készülékszám meghatározása Nagyobb készülékszámmal emelkedik az üzem flexibilitása, de ezzel együtt a költségek is emelkednek. Az optimális megoldáshoz a költséget és a szellőztetés minőségét kell egymással szembeállítani. Egy készülékre eső csarnokfelület = 18 4 / 12 = 36 m² Max. szellőztetett csarnokfelület = 729 m² rendben van A minimális és maximális készüléktávolságok szimmetrikus készülékelhelyezéssel betarthatóak. rendben van Kiválasztásra kerül 12 db LK-9 C-típusú hűtőregiszterrel. Ezzel biztosított egy kedvező áru és energiatakarékos üzem. J 253

254 RoofVent LK Opciók 5 Opciók A RoofVent LK készülékek az opcionális lehetőségek egész sorával illeszthetőek a mindenkori projekt követelményeihez. A kézikönyv H -fejezete tartalmazza az opciós komponensek részletes leírását. Opciók Higiéniai kivitel Változtatható légteljesítményű ventilátorok Nagynyomású befúvó-ventilátor Nagynyomású elszívó-ventilátor Hidraulikus szerelvénycsoport - váltókapcsolás Motoros keverőszelep Külsőlevegő-zajcsökkentő Távozólevegő zajcsökkentő Befúvott-levegő zajcsökkentő Elszívottlevegő zajcsökkentő Akusztikus harang Állítómű rugóvisszatérítéssel Befúvódoboz Kondenzszivattyú Fűtés és hűtés 4-vezetékes rendszerben Befecskendezős kapcsoláshoz alkalmas kivitel Alkalmazás A RoofVent LK alkalmazása a magas higiéniai követelményeket támasztó területeken (VDI 622) Változtatható térfogatáramú üzemeltetéshez (befúvás és elszívás) A járulékos külső nyomásveszteségek leküzdéséhez (pl.: légcsatornák) A járulékos külső nyomásveszteségek leküzdéséhez (pl.: légcsatornák)) Az egyszerű hidraulikus szereléshez A fűtőregiszter folyamatos szabályozásához (csatlakoztatáskész) A zajkibocsátás csökkentésére az időjárásvédő rácsnál A zajkibocsátás csökkentésére a távozólevegő-rácsnál A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben A zajkibocsátás csökkentésére a helyiségben (Air-Injector) Mint kiegészítő fagyvédelem (áramszünet esetén zárja a külsőlevegő-zsalut és az ERG- zsalut) Alacsonyabb helyiségeknél az Air-Injector helyett A kondenzátum elvezetéséhez, közvetlenül a mennyezet alatti elvezető csatornába, vagy ki a tetőre A RoofVent LK kiegészítő fűtőregiszterrel két komplett különálló hidraulikakörrel A RoofVent LK hidraulikus befecskendezős kapcsolásához (szivattyúvezérléssel) Táblázat J13: RoofVent LK opcionális lehetőségei 254

255 RoofVent LK Vezérlés és szabályozás 6 Vezérlés és szabályozás A RoofVent LK vezérlésének és szabályozásának két alapvető lehetősége: Rendszer Hoval DigiNet Idegen szabályozás Leírás Ideális esetben a RoofVent LK vezérlése Hoval DigiNet-tel történik.ez a kifejezetten a Hoval csarnokklíma-rendszerekhez kifejlesztett szabályozási módszer számos előnyt kínál: A DigiNet a szellőzőberendezéseket egyedileg szabályozza a helyi feltételeknek megfelelően. A DigiNet maximális rugalmasságot engedélyez az üzemeltetéshez, a szabályozási zónák, készülékkombinációk, üzemmódok és üzemidők vonatkozásában. A DigiNet vezérli a légelosztást és biztosítja a legmagasabb szellőztetési hatékonyságot. A DigiNet folyamatosan optimalizálja a frisslevegő-hányadot. A csatlakoztatáskész készülékek a beépített MSR-komponensekkel egyszerűen tervezhetőek és szerelhetők. A DigiNet üzembe helyezése a Plug&Play komponenseknek és az előre felcímzett szabályozómoduloknak köszönhetően egyszerű és gyors. A Hoval DigiNet részletes leírását ezen kézikönyv Vezérlés és szabályozás fejezetében találja. A RoofVent LK idegen rendszerrel is vezérelhető, de annak feltétlenül figyelembe kell vennie a decentralizált berendezések sajátosságait. Idegen vezérléshez a RoofVent LK készülékeket Unit bekötődoboz helyett csak egyszerű bekötődobozzal szállítjuk. Bővebb információ a RoofVent LK bekötődobozos készülék - leírásánál. Táblázat J14: RoofVent LK vezérlése és szabályozása J 255

256 RoofVent LK Szállítás és szerelés 7 Szállítás és szerelés 7.1 Szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A szállítási- és szerelési munkálatokat csak szakemberek végezhetik! A RoofVent LK készülékeket két egységben (tetőn kívüli egység, tető alatti egység) külön raklapokon szállítjuk. Az összetartozó egységeket az azonos készülékszámok jelzik. Tudnivaló Az opcionálisan rendelt elemektől függően a szállítás több egységben is történhet. A tető alatti egység helyszínen történő összeszereléséhez emelőtargonca vagy daru szükséges. A szerelés előkészítéséhez fontosak az alábbiak: Mindkét egység szerelése a tetőn kívülről történik, ehhez daru vagy helikopter szükséges. A beemeléshez két db kb. 6 m-es heveder szükséges. Győződjön meg arról, hogy a tetőkonzol a Tervezési útmutatóban megadott adatoknak megfelel-e. Ügyeljen a készülék pozicionálására (fűtőregiszter csatlakozások helyzete). A készülékeket a tetőkonzolhoz az önsúlyuk rögzítik. A felfekvési felületeket szilikonnal, vagy PU-habbal le kell tömíteni. Távozólevegő zajcsillapító alkalmazása esetén a készüléket rögzítse le a tetőkonzolhoz. A csatolt szerelési útmutató előírásait tartsa be. 7.2 Hidraulikai szerelés Figyelem! Sérülésveszély szakszerűtlen kezelés miatt. A hidraulikai szerelési munkálatokat csak szakemberek végezhetik! A Hoval DigiNet szabályozási rendszer a készülékek egy elosztóhálózatról történő egyenkénti hidraulikus kapcsolására épít, ezért minden készülék elé egy keverőszelep beépítése szükséges. Az alapkiviteli kapcsolás a váltókapcsolás. A hőtermelővel és a fűtési csővezeték-hálózattal szemben támasztott követelmények A hidraulikus rendszer egyezzen meg a szabályozástechnikai zónafelosztással A szabályozási zónán belüli készülékek azonos hidraulikai kialakításúak legyenek, hogy biztosított legyen az egyforma szabályozás A fűtőközeg (max. 12 C) 15 C alatti külső hőmérséklettől megfelelő mennyiségben és hőmérséklettel álljon rendelkezésre a keverőszelepnél Szükséges az előremenő hőmérséklet időjáráskövető szabályozása. A Hoval DigiNet szabályozási rendszer hetente egyszer egy percre fűtési igényre kapcsol a fűtési keringtető szivattyú hosszabb állása miatti megszorulás elkerülése érdekében. Felhasználói körrel szemben támasztott követelmények: A háromjáratú keverőszelep lineáris jelleggörbével rendelkezzen és kiváló minőségű legyen A szelepautoritás legyen,5 A szelepműködés legyen rövididejű (1s) Folyamatos működésű (DC 1V) szelep szükséges Szükségüzem esetére a szelep kényszervezérelt kialakítású legyen (AC 24V). A szelep távolsága a készüléktől maximum 2 m lehet. Figyelem! Sérülésveszély a leeső tárgyak miatt. A fűtőregiszter nem terhelhető az előremenő vagy a visszatérő csőrendszer és szerelvényei által! Figyelem! A hidraulikus szerelvénycsoport, illetve a motoros keverőszelep opciókkal a hidraulikai szerelést leegyszerűsíti és meggyorsítja! 256 Kép J5: RoofVent készülékek szerelése a tetőről történik Kondenzátum elvezetés A kondenzátum elvezetés lejtését és keresztmetszetét úgy kell méretezni, hogy kondenzátum-torlódás ne fordulhasson elő.

257 RoofVent LK Szállítás és szerelés < 2 m J Unit-kapcsolódoboz Helyiséghőmérséklet érzékelő Fűtési igényjelzés novanet rendszerbusz Fűtési zavarjel-bemenet Hűtési igényjelzés Betáp Hűtési zavarjel-bemenet Fűtési-kapcsolószekrény Csatlakozódoboz Fűtési keringtető szivattyú Fűtési kör Motoros keverőszelep DigiMaster Hűtési kör Gyűjtött hibajel Zóna-kapcsolószekrény Külső hőmérséklet érzékelő Fűtés/hűtés váltókapcsoló Kép J6: Hidraulikus váltókapcsolás elvi rajza 257

258 RoofVent LK Szállítás és szerelés 7.3 Villamos szerelések Figyelem! Áramütés veszélye. Az elektromos szereléseket csak szakképzett elekt romos szakember végezheti! Tartsa be a vonatkozó előírásokat (pl.: EN 624-1) Hosszú kábelfektetés esetén le kell ellenőrizni a vezetékkeresztmetszetek megfelelőségét Az elektromos szerelést a kapcsolási terv alapján kell elvégezni (J7-es kép: kábelvezetés a készülékben) A Busz-kábelt a hálózati kábeltől elkülönítve kell vezetni Az Air-Injectortól a szűrődobozig, és a szűrődoboztól a tetőn kívüli egységig a dugaszos összeköttetést létre kell hozni A keverőszelepet be kell kötni a bekötődobozba (a Hoval motoros keverőszelep dugasszal csatlakoztatható) Befecskendezős kapcsolásnál: a szivattyút le kell kábelezni a Unit bekötődobozba Gondoskodni kell a zóna kapcsolószekrény hálózati túláramvédelmének vevőoldali kiépítéséről (zárlati szilárdság 1 ka) Unit-kapcsolódoboz revíziókapcsolóval Kábelátvezetés az elektromos csatlakoztatáshoz Betáp Busz-vezeték Bekötődoboz 258 Kép J7: Kábelelvezetés a készülékben

259 RoofVent LK Szállítás és szerelés Unit-kapcsolódoboz Zóna-kapcsolószekrény 3-fázisú Változat: RoofVent LK áramfelhasználása Zóna-kapcsolószekrény 1-fázisú Táblázat J15: Vezetéklista Megnevezés Feszültség Vezeték Opció Megjegyzés Betáp 3 x 4 V LK-6: 5 x 4 mm² LK-9: 5 x 6 mm² novanet rendszerbusz 12 V 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Fűtő-/hűtőszivattyú 3 x 4 V 4 x 2,5 mm² befecskendezéses kapcsoláshoz, szivattyúnként Betáp 3 x 4 V 5 x mm² az opciók alapján novanet rendszerbusz 12 V 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 1 V 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 1 V 2 x 1,5 mm² max. 17 m Fűtési igényjelzés feszmentes 3 x 1,5 mm² max. 2 A max. 23 V zónánként Hűtési igényjelzés feszmentes max. 23 V 3 x 1,5 mm² max. 2 A zónánként Fűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Hűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Gyűjtött hibajel feszmentes 3 x 1,5 mm² max. 6 A max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként 3 x 4 V LK-6: 5 x 4 mm² LK-9: 5 x 6 mm² RoofVent LK gépenként Fűtési keringtető szivattyú 3 x 4 V 4 x 2,5 mm² szivattyúnként Páratartalom érzékelő 24 V 4 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 4 x 1,5 mm² max. 17 m Betáp 1 x 23 V 3 x mm² az opciók alapján novanet rendszerbusz 12 V 2 x,16 mm² buszvezeték sajátosságai (lásd L-fejezet 2.4-es pont) Helyiséghőmérséklet érzékelő 1 V 2 x 1,5 mm² max. 17 m Külső hőmérséklet érzékelő 1 V 2 x 1,5 mm² max. 17 m Fűtési igényjelzés Hűtési igényjelzés feszmentes max. 23 V feszmentes max. 23 V 3 x 1,5 mm² max. 2 A zónánként 3 x 1,5 mm² max. 2 A zónánként Fűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Hűtési zavarjel-bemenet 24 V 3 x 1,5 mm² zónánként Gyűjtött hibajel feszmentes 3 x 1,5 mm² max. 6 A max. 23 V Egyedi feladatok a kapcsokon 24 V 3 x 1,5 mm² egyedi feladatokként Fűtési keringtető szivattyú 1 x 23 V 3 x 1,5 mm² szivattyúnként Páratartalom érzékelő 24 V 4 x 1,5 mm² max. 17 m CO 2 -érzékelő 24 V 4 x 1,5 mm² max. 17 m J 259

260 RoofVent LK Kiírási szöveg 8 Kiírási szöveg A RoofVent LK szellőztető készülék a következőkből áll: tetőkészülék energia-visszanyeréssel szűrődoboz fűtő-/hűtőelem Air-Injector (örvénykamra) vezérlés és szabályozás Az összes komponens dugaszoláskészen lekábelezve 8.1 Tetőn kívüli egység energia-visszanyeréssel LW A burkolat önhordó, alucink lemezből készült, időjárásálló, belülről szigetelt (B1-es tűzvédelmi osztályú), időjárásvédő ráccsal a külsőlevegő-szűrő és a Unit kapcsolódoboz egyszerű megközelíthetőségéhez, gyorszárakkal szerelt revíziófedéllel a távozólevegő-szűrő egyszerű megközelíthetőségéhez, külső revíziókapcsolóval az erősáramú rész leválasztásához. A tetőn kívüli egység tartalmazza: külsőlevegő-szűrőt (G4-es osztályú zsákszűrő), nyomáskülönbség-határolóval és szűrőfelügyelettel, ellentétes járású külsőlevegő-, recirkulációs és távozólevegő-zsaluzatokat állítóművel, karbantartást nem igénylő, közvetlenül hajtott befúvó ventilátor karbantartást nem igénylő, közvetlenül hajtott elszívó ventilátor Unit-kapcsolódoboz DigiUnit szabályozóval a Hoval DigiNet szabályozási rendszer részeként. DigiUnit szabályozó DU5 A szellőzőberendezés komponenseivel (ventilátorok, állítómotorok, hőmérséklet érzékelők, fagyvédelmi termosztát, szűrőfelügyelet) komplett lekábelezett szabályozó modul: vezérli a készüléket a légterítéssel együtt a szabályozási zóna utasításai alapján kaszkádszabályozással szabályozza a befúvott-levegő hőmérsékletét Típus L- /DN5 Névleges légteljesítmény befúvás/elszívás... m³/h Hővisszanyerési mutató... % Teljesítményfelvétel motoronként... kw Tápfeszültség AC 3 x 4 V Frekvencia 5 Hz 8.2 Szűrődoboz F / F25 / F5 Ház alucink lemezből, távozólevegő ráccsal és revizió fedéllel a fűtőregiszter egyszerű megközelíthetőségéhez. A szűrődoboz tartalmazza: távozólevegő-szűrőt (G4-es zsákszűrő) nyomáskülönbség-kapcsolóval a szűrőfelügyelethez távozólevegő hőmérséklet érzékelőt zajcsökkentőt, mint befúvott-levegő diffúzort. Típus F- 8.3 Fűtő-/hűtőelem K.C / K.D Belső szigetelésű ház alucink lemezből, alumínium lamellás rézcsövekkel szerelt fűtő-/hűtőregiszterrel, gyűjtőedénnyel ellátott cseppleválasztóval és fagyvédelmi termosztáttal. (mellékelve). Típus K. -9 Fűtőteljesítmény... kw Fűtőközeg PWW... /... C Belépő hőmérsékletnél... /... C Hűtőteljesítmény... kw Hűtőközeg PKW... C Belépő hőmérsékletnél... C Belépő páratartalomnál... % Erősáramú rész Csatlakozókapcsok a betáphoz Reviziókapcsoló (kívülről kezelhető) Motorvédelem minden ventilátorhoz Biztosítékok Transzformátor a DigiUnit-hoz, a keverőszelephez és az állítómotorokhoz Relé a szükségüzemhez Csatlakozó kapcsok állítómotorokhoz és érzékelőkhöz Kapcsolódoboz-fűtés 26

261 RoofVent LK Kiírási szöveg 8.4 Air-Injector D (örvénykamrás befúvó) Belső szigetelésű ház alucink lemezből az alábbiakkal: örvénykamrás légfúvó koncentrikus fúvókával, állítható terelőlapátokkal és beépített zajcsökkentő-haranggal állítómotorral a levegőelosztás automatikus állításához befúvott-levegő hőmérséklet érzékelővel elektromos kötöződobozzal (ez tartalmazza a fűtési/hűtési keverőszelep csatlakozókapcsait is). Típus D-9 Szellőztetett csarnokfelület... m Opciók Higiénikus kivitel Külsőlevegő-szűrő, F7-es osztályú Távozólevegő-szűrő, F5-ös osztályú Változtatható légteljesítményű ventilátorok VAR Karbantartást nem igénylő, közvetlenül meghajtott, frekvenciaváltós befúvó ventilátor Karbantartást nem igénylő, közvetlenül meghajtott, frekvenciaváltós elszívó ventilátor Nagynyomású ventilátor befúváshoz HZ Karbantartást nem igénylő nagynyomású ventilátor Nagynyomású ventilátor elszíváshoz HF Karbantartást nem igénylő nagynyomású ventilátor Távozólevegő-zajcsökkentő FSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a távozólevegő-rácsra, az itt keletkező zajkibocsájtás csökkentésére Csillapítás mértéke db Befúvottlevegő-zajcsökkentő ZSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, felszerelése a szűrődoboz és a fűtő-/hűtőelem közé, kiegészítő zajcsökkentő-kulisszák a külsőlevegő kamrákban, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Elszívottlevegő-zajcsökkentő ABSD Alucink-lemez ház beépített zajcsökkentő-kulisszákkal, az elszívórács részegységeként, a helyiségbe történő zajkibocsájtás csökkentésére Csillapítás mértéke db Akusztikus harang AHD Nagy térfogatú zajcsökkentő harang, zajcsökkentő anyaggal bélelt ernyővel, csillapítás mértéke 4 db Állítómű rugóvisszatérítéssel SMF Folyamatos hajtómű, áramkimaradás esetére biztonsági funkcióval, a külsőlevegő- és az ERG-zsaluzatra felszerelve Befúvódoboz AK Alucink-lemezből, 4 db állítható befúvó-zsaluzattal (Air-Injector helyett) Hidraulikus szerelvénycsoport váltókapcsoláshoz HG Előregyártott szerelvénycsoport hidraulikus váltókapcsoláshoz az alábbi szerelvényekkel: motoros keverőszelep, szabályozószelep, golyóscsap, automatikus légtelenítő és csavarkötések a készülékbe és az elosztóhálózatba történő beépítéshez. A keverőszelep dugaszos csatlakoztatásra szerelve, beállítva a mindenkori fűtő-/hűtőregiszterhez és a Hoval DigiNet szabályozó rendszerhez Motoros keverőszelep..hv Motoros üzemű, folyamatos szabályozású szelep, csatlakoztatása a bekötődobozba, beállítva a mindenkori fűtő-/ hűtőregiszterhez Külsőlevegő-zajcsökkentő ASD Alucink-lemez ház zajcsökkentő anyaggal bélelve, felszerelése az időjárásvédő ajtóra, az itt keletkező zajkibocsájtás csökkentésére, Csillapítás mértéke db Kondenzátumszivattyú KP centrifugálszivattyúból, gyűjtőedényből és műanyagtömlőből áll, szállítási mennyiség max. 9 l/h 4 m-es emelési ma gas ságnál Fűtés és hűtés 4-vezetékes rendszerben A fűtő-/hűtőelemek a 8,3, pontban találhatóak Fűtőelem H.A / H.B / H.C Ház alucink lemezből, alumínium lamellás rézcsövekkel szerelt PWW fűtőregiszterrel és fagyvédelmi termosztáttal. Típus H Fűtőteljesítmény... kw Fűtőközeg PWW... /... C Belépő hőmérsékletnél... /... C Kialakítás a befecskendező-kapcsoláshoz ES A fűtési/hűtési szivattyú vezérlése és erősáramú egysége beépítve a Unit-kapcsolódobozba 261 J

262 RoofVent LK Kiírási szöveg 8.6 Vezérlés és szabályozás Digitális szabályozás decentralizált csarnokklíma-rendszerek optimális működtetéséhez: rendszerfelépítés az OSI-modell szerint egyedi szabályozó modulok helyszíni összeköttetése novanet rendszerbusz-szal egyenjogú keresztkommunikáció (peer-to-peer/multiper) a novanet protokoll-on ketesztül gyors reakcióidők az eseményorientált adatátvitel következtében gyártóműben előcímezett szabályozómodulok, beépített villámvédelem és elemes-tárolású RAM-építőkövekkel helyszíni tervezés nem szükséges DigiNet kezelőkészülékek DigiMaster DM5 Előprogramozott Plug és Play kezelőkészülék grafikus érintőpaneles színes kezelőfelülettel, beépítve a zóna-kapcsolószekrény ajtajába: A DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztáskezelés, vezérlőparaméterek) DigiCom DC5 A Hoval DigiNet PC-vel történő kezeléséhez, kezelőszoftverrel, novanet-routerrel és összekötő kábelekkel: a DigiNet berendezés felügyelete és beállítása (üzemmódok, hőmérsékletek, időprogramok, naptár, riasztás-kezelés és továbbítás, vezérlőparaméterek) Trend-funkció, adattárolás és könyvelés differenciált jelszóvédelem DigiEasy DE5 Egy szabályozási zóna kiegészítő kezelőkészüléke a zónaszekrény ajtajába, vagy a falra felszerelve: az aktuális beállított helyiséghőmérséklet kijelzése a beállított helyiséghőmérséklet korrigálása ± 5 C-kal riasztások kijelzése és nyugtázása üzemmódok átkapcsolása DigiNet zónaszekrény A zóna-kapcsolószekrény (lakkozott acéllemez RAL 735) az alábbiakat tartalmazza: 1 külsőhőmérséklet érzékelő 1 transzformátor 23 / 24 V 2 védőkapcsoló a transzformátorhoz (1-pólusú) 1 relé 1 hálózati leválasztó (2-pólusú, kívülről) be-, és kimeneti sorkapcsok (felül) 1 elektromos kapcsolási rajz szabályozott zónánként 1 DigiZóna-vezérlés, 1 fűtési/ hűté si váltókapcsoló, 1 relé és 1 helyiséghőmérséklet érzékelő (mellékelve). DigiZóna-vezérlés DZ5 Zónánkénti szabályozó készülék a zóna-kapcsolószekrénybe beépítve: Feldolgozza a helyiség- és a külsőhőmérséklet bemeneteket, a fűtési zavart, a hűtési zavart és az egyedi funkciókat (opció) Az időprogramnak megfelelően kapcsolja az üzemmódokat Fűtési igényjelzés, hűtési igényjelzés és gyűjtött hibajel kimeneteket kezeli Opciók Gyűjtött zavarjel kijelző lámpa Hálózati aljzat Fűtési keringtető szivattyú vezérlése 2-pólusú védőkapcsoló Beépített DigiUnit-szabályozós készülékek áramellátása DigiUnit-szabályozó nélküli készülékek integrációja Helyiséghőmérséklet középértékképzés DigiPlus-vezérlés Páratartalom érzékelő CO 2 -érzékelő Talapzat Opciók Ablak a DigiMaster részére IP 65-ös keret novanet csatlakozódoboz 4 egyedi funkció, kapcsolóval 8 egyedi funkció, 2 kapcsolóval Egyedi funkciók sorkapocs-csatlakozókon DigiEasy beépítése 262

263 Opciók Tartalom 1 Alkalmazhatóság ColdClimate (hidegklímás) kivitel Robbanásvédett kivitel Higiénikus kivitel Olajálló kivitel Nagynyomású ventilátor befúváshoz Nagynyomású ventilátor elszíváshoz 27 8 Változtatható légteljesítményű ventilátorok Hidraulikus szerelvénycsoport váltókapcsoláshoz_ Motoros keverőszelep Külsőlevegő-zajcsökkentő Távozólevegő-zajcsökkentő Befúvottlevegő-zajcsökkentő Elszívottlevegő-zajcsökkentő Akusztikus harang Állítómotor rugóvisszatérítéssel Befúvódoboz Elszívottlevegő szűrő az elszívottlevegő-rács elé_ 279 Opciók K 19 Cseppleválasztó Kondenzátumszivattyú Fűtés és hűtés 4-vezetékes rendszerben Kialakítás a befecskendező-kapcsoláshoz

264 Opciók Alkalmazhatóság 1 Alkalmazhatóság 1.1 Alkalmazható opciók A különböző készüléktípusokhoz rendelhető opciós komponensek: ColdClimate (hidegklímás) kivitel Robbanásvédett kivitel Olajálló kivitel Higiénikus kivitel Változtatható légteljesítményű ventilátorok Nagynyomású ventilátor befúváshoz Nagynyomású ventilátor elszíváshoz Hidraulikus szerelvénycsoport váltókapcsoláshoz Motoros keverőszelep Külsőlevegő-zajcsökkentő Távozólevegő-zajcsökkentő Befúvottlevegő-zajcsökkentő Elszívottlevegő-zajcsökkentő Akusztikus harang Állítómotor rugóvisszatérítéssel Befúvódoboz Elszívottlevegő szűrő az elszívottlevegő-rács elé Cseppleválasztó Kondenzátumszivattyú Fűtés és hűtés 4-vezetékes rendszerben Kialakítás a befecskendező-kapcsoláshoz RoofVent LHW 1) 1) 1) 1) 1) RoofVent LKW 1) 1) 1) 1) RoofVent twin heat RoofVent twin cool RoofVent twin pump RoofVent condens RoofVent direct cool RoofVent LH RoofVent LK 1) csak a 6-os és a 9-es méretű készülékhez Magyarázat: = nem rendelhető = opcióként rendelhető = alap felszereltség Táblázat K1: Opciók alkalmazhatósága 264

265 Opciók Alkalmazhatóság 1.2 Kombinációs lehetőségek Nem minden opciós komponens variálható egymással. A következő táblázat mutatja, mely kombinációk kizártak: ColdClimate (hidegklímás) kivitel Robbanásvédett kivitel Olajálló kivitel Változtatható légteljesítményű ventilátorok Hidraulikus szerelvénycsoport váltókapcsoláshoz Elszívottlevegő-zajcsökkentő Akusztikus harang Kialakítás a befecskendező-kapcsoláshoz Robbanásvédett kivitel x Olajálló kivitel x x Higiénikus kivitel x Változtatható légteljesítményű ventilátorok x x x Nagynyomású ventilátor befúváshoz x x x Nagynyomású ventilátor elszíváshoz x x x Hidraulikus szerelvénycsoport váltókapcsoláshoz x x Motoros keverőszelep x x Távozólevegő-zajcsökkentő x Elszívottlevegő-zajcsökkentő x Állítómotor rugóvisszatérítéssel x Befúvódoboz x Elszívottlevegő szűrő az elszívottlevegő-rács elé x x x Cseppleválasztó x Kondenzátumszivattyú x Fűtés és hűtés 4-vezetékes rendszerben x Kialakítás a befecskendező-kapcsoláshoz x x Kialakítás Hoval-idegen vezérléshez x x Magyarázat: x = nem kombinálható K Táblázat K2: Nem kombinálható pciók 265

266 Opciók ColdClimate kivitel 2 ColdClimate (hidegklímás) kivitel 3 Robbanásvédett kivitel A ColdClimate (hidegklímás) kivitelű RoofVent készülékek alkalmazása olyan térségekben indokolt, ahol a külső hőmérsékletek -3 C alá csökkennek. Az alábbiak szavatolják a kiegészítő fagyvédelmet: hidegálló alapanyagok üzemszünetfűtéses ventilátorok rugóvisszatérítéses állítóművek kiegészítő fűtéssel X-típusú fűtő, illetve fűtő-/hűtőregiszter vízoldali fagyvédelemmel Tudnivaló Az X- regisztertípus méretei, tömege és teljesítményadatai azonosak a C-típusú regiszterrel. Biztonsági kapcsolás a DigiNet-tel: késleltetett indítás a befúvásra és elszívásra történő átkapcsolásnál A lemezes hőcserélő harmatpontkapcsolása ( nyomáskülönbség-kapcsolóval vezérelt) Az alkalmazási határok különbözősége az alapkiviteltől: Típus cc4 cc6 Külső hőmérséklet min. C -4-6 Távozólevegő relatív páratartalma 1) max. % 4 4 Távozólevegő nedvességtartalma 1) max. g/kg 5 5 1) télen Táblázat K3: A ColdClimate (hidegklímás) kivitel alkalmazási határai Figyeljen az alábbiakra: A vízoldali fagyvédelemhez állandó tömegáramú hidraulikus kapcsolás szükséges. Ezért befecskendezős kapcsolást alkalmazzon. Ha a hőtermelőnél szabályozott a visszatérő hőfoktartás, akkor ez a hőellátás a RoofVent készülékekhez nem alkalmazható. A robbanásvédett elemekkel ellátott RoofVent készülékeket olyan csarnokokhoz tervezték, melyekben robbanásveszélyes elegyek fordulhatnak elő (1-es zóna). Részletesebb információért forduljon Hoval vevőszolgálatunkhoz. 4 Higiénikus kivitel A higiénikus kivitelű RoofVent készülékek alkalmazása a magas higiéniai követelményeket támasztó területeken célszerű. A készülék kialakítása megfelel a VDI-622 irányelveinek, és az alábbiakban tér el az alapkiviteltől: Külsőlevegő-szűrő, F7-es osztályú Távozólevegő-szűrő, F5-ös osztályú minden nyitott-porózusos szigetelőanyag és tömítés rétegbevonatos. a szűrőtartó extrán tömített. Tudnivaló A VDI-622 irányelveinek további követelményeinek az alapkivitelű RoofVent készülékek eleget tesznek. Műszaki adatok A járulékos szűrő-nyomásveszteség módosítja a műszaki adatokat: kb. 8%-kal csökken a névleges levegőteljesítmény és a maximális befúvási magasság. a fűtő- és hűtőteljesítmények kb. 5%-kal csökkennek. a nyomáskülönbség-kapcsoló gyári beállítása 45 Pa a külsőlevegő-szűrőnél, és 35 Pa a távozólevegő-szűrő nél 266

267 Opciók Olajálló kivitel 5 Olajálló kivitel Olajálló kivitelben készült RoofVent készülékek alkalmazása olajtartalmú elszívott levegő esetén indokolt. A berendezés problémamentes működését az alábbiak szavatolják: olajálló alapanyagok F5-ös osztályú távozólevegő-szűrő kondenzátum elvezetés a szűrődoboz felfogóedényébe a lemezes hőcserélőről F25-ös szűrődoboz olajzáró kivitelben, beépített olaj/kondenzátum felfogó edénnyel és elvezetéssel helyi előírásoknak megfelelően. Óvja a szűrődobozt a sérüléstől az olajzáróság megtartásáért. Meghatározott időszakonként ellenőrizze le a távozólevegő-szűrő állapotát Az olajálló kivitelben készült RoofVent készülékhez nem rendelhető F rövid, hosszú, vagy extraméretű szűrőházzal. Tudnivaló A levegőszűrő okozta magasabb nyomásveszteség miatt a levegőelszívás teljesítménye kb. 5%-kal alacsonyabb. Minden elővigyázatosság ellenére adódhatnak veszélyek: Az olajtartalmú részek szikraképződéskor begyulladhatnak (égésveszély). Környezetterhelés a távozó levegővel kilépő esetleges olajmaradvány miatt. Magas olajkoncentráció esetén a beltéri egység burkolatán olajcseppek képződhetnek, és a tartózkodási zónába hullhatnak. Vegye figyelembe a következőket: Építsen ki szifonnal egy olaj/kondenzátum elvezetést a Rp ¾" 52 6 K Kép K2: Olaj/kondenzátum elvezetés mérettáblája (mm) Kondenzátum elvezetés Olaj/kondenzátum elvezetés csatlakozása Kép K1: RoofVent készülék olajálló kivitelben 267

268 Opciók Nagynyomású befúvóventilátor 7 Nagynyomású befúvóventilátor A nagynyomású befúvóventilátorral pl. a külső légcsatornák okozta járulékos nyomásveszteség leküzdhető. Alkalmazásánál a következőket vegye figyelembe: 6-os készülékméret: : Egy járulékos nyomásveszteség minden esetben kisebb névleges légteljesítményhez vezet. A ventilátor-jelleggörbe meredekségéből láthatóan azonban a veszteség lényegesen kisebb, mint az alapkivitelnél. 9-es készülékméret: A névleges légteljesítménynél 13 Pa járulékos nyomásveszteség áll a rendelkezésre az alapkivitelhez képest. Tudnivaló A 9-es készülékméret tökéletes működéséhez legalább 13 Pa járulékos nyomásveszteség szükséges. Műszaki adatok A műszaki adatok az alapkiviteltől a következőkben térnek el: ventilátoradatok (lásd K4 táblázat) zajszintek (lásd K5, K6 táblázatok) névleges térfogatáram (lásd K1, K2 diagramok) fűtőteljesítmény, maximális kifúvási magasság: a mindenkori üzemi pontra érvényes értékeket külön kérésre megadjuk. Típus HZ-6 HZ-9 Tápfeszültség V AC 3 x 4 3 x 4 Megengedett feszültségeltérés % ± 1 ± 1 Frekvencia Hz 5 5 Teljesítményfelvétel motoronként kw 2,2 3,5 Áramfelvétel A 4,3 8,5 Motorvédő relé beállítási értéke A 4,9 9,8 Fordulatszám (névleges) min Táblázat K4: Nagynyomású befúvóventilátor ventilátoradatai Készüléktípus LHW/LKW-6 LHW/LKW-9 Üzemmód VE2 REC VE2 REC Pozíció Hangnyomásszint (5 m távolság) 1) db(a) Teljes-zajszint db(a) ) Félgömbformájú kisugárzással, reflexiószegény környezetben 2) A szabadban (tetőkészülék) Táblázat K5: RoofVent LHW/LKW zajszintje nagynyomású befúvóventilátorral Készüléktípus LH/LK-6 LH/LK-9 Üzemmód VE2 REC VE2 REC Pozíció Hangnyomásszint (5 m távolság) 1) db(a) Teljes-zajszint db(a) ) Félgömbformájú kisugárzással, reflexiószegény környezetben Táblázat K6: RoofVent LH/LK zajszintje nagynyomású befúvóventilátorral 268

269 269 Opciók K Nagynyomású befúvóventilátor Járulékos nyomásveszteség Pa-ban LKW/LK normál LHW/LH normál LKW/LK nagynyomású LHW/LH nagynyomású HZ Térfogatáram m³/h-ban Diagram K1: RoofVent készülékek térfogatárama nagynyomású befúvóventilátorral HZ-6 Járulékos nyomásveszteség Pa-ban LKW/LK normál LHW/LH normál LKW/LK nagynyomású LHW/LH nagynyomású Legalább 13 Pa járulékos nyomásveszteség szükséges. HZ Térfogatáram m³/h-ban Diagram K2: RoofVent készülékek térfogatárama nagynyomású befúvóventilátorral HZ-9

270 Opciók Nagynyomású elszívóventilátor 7 Nagynyomású elszívóventilátor A nagynyomású elszívóventilátorral pl. a külső légcsatornák okozta járulékos nyomásveszteség leküzdhető. Alkalmazásánál a következőket vegye figyelembe: 6-os készülékméret: : Egy járulékos nyomásveszteség minden esetben kisebb névleges légteljesítményhez vezet. A ventilátor-jelleggörbe meredekségéből láthatóan azonban a veszteség lényegesen kisebb, mint az alapkivitelnél. 9-es készülékméret: A névleges légteljesítménynél 22 Pa járulékos nyomásveszteség áll a rendelkezésre az alapkivitelhez képest. Tudnivaló A 9-es készülékméret tökéletes működéséhez legalább 13 Pa járulékos nyomásveszteség szükséges. Műszaki adatok A műszaki adatok az alapkiviteltől a következőkben térnek el: ventilátoradatok (lásd K7 táblázat) zajszintek (lásd K8, K9 táblázatok) névleges térfogatáram (lásd K3, K4 diagramok) fűtőteljesítmény, maximális kifúvási magasság: a mindenkori üzemi pontra érvényes értékeket külön kérésre megadjuk. Típus HF-6 HF-9 Tápfeszültség V AC 3 x 4 3 x 4 Megengedett feszültségeltérés % ± 1 ± 1 Frekvencia Hz 5 5 Teljesítményfelvétel motoronként kw 2,2 3,5 Áramfelvétel A 4,3 8,5 Motorvédő relé beállítási értéke A 4,9 9,8 Fordulatszám (névleges) min Táblázat K7: Nagynyomású elszívóventilátor ventilátoradatai Készüléktípus LHW/LKW-6 LHW/LKW-9 Üzemmód VE2 VE2 Pozíció Hangnyomásszint (5 m távolság) 1) db(a) Teljes-zajszint db(a) ) Félgömbformájú kisugárzással, reflexiószegény környezetben 2) A szabadban (tetőkészülék) Táblázat K5: RoofVent LHW/LKW zajszintje nagynyomású befúvóventilátorral Készüléktípus LH/LK-6 LH/LK-9 Üzemmód VE2 VE2 Pozíció Hangnyomásszint (5 m távolság) 1) db(a) Teljes-zajszint db(a) ) Félgömbformájú kisugárzással, reflexiószegény környezetben Táblázat K6: RoofVent LH/LK zajszintje nagynyomású befúvóventilátorral 27

271 271 Opciók K Járulékos nyomásveszteség Pa-ban LKW/LK normál LHW/LH normál LKW/LK nagynyomású LHW/LH nagynyomású HF Térfogatáram m³/h-ban Diagram K3: RoofVent készülékek térfogatárama nagynyomású elszívóventilátorral HF-6 Járulékos nyomásveszteség Pa-ban LKW/LK normál LHW/LH normál LKW/LK nagynyomású LHW/LH nagynyomású Legalább 22 Pa járulékos nyomásveszteség szükséges. HF Térfogatáram m³/h-ban Diagram K4: RoofVent készülékek térfogatárama nagynyomású elszívóventilátorral HF-9 Nagynyomású elszívóventilátor

272 Opciók Változtatható légteljesítményű ventilátorok 6 Változtatható légteljesítményű ventilátorok A RoofVent készülékek változtatható légteljesítményű ventilátorokkal vannak szerelve, akkor a légteljesítményük 25 1% között fokozatmentesen változtatható. Ezáltal lehetővé válik: egy igény szerinti szellőztetés, pl. a helyiség CO 2 - koncentrációjának függvényében. a levegőháztartás kiegyenlítése ahol egyéb levegőelszívás is van (pl.:gépeknél) különösen csendes üzem alacsony fordulatszámon. a VE1 és VE2 üzemmódok közötti fokozatkapcsolás. Tudnivaló A DigiPlus vezérlést rendelje meg a zóna-kapcsolószekrényhez, ha a légteljesítmény változtatása külső jellel történik. Műszaki adatok A légteljesítménnyel változik a RoofVent készülék fűtő-, ill. hűtőteljesítménye, a maximális befúvási magasság és a zajteljesítménye is. A mindenkori légteljesítményhez tartozó értékeket kérésre megadjuk. 9 Hidraulikus szerelvénycsoport váltókapcsoláshoz A RoofVent készülékek szerelését megkönnyíti a hidraulikus szerelvénycsoport alkalmazása a váltókapcsoláshoz, amelynél a következőket vegye figyelembe: a szerelvénycsoportot a helyszínen kell leszigetelnie a tökéletes működéshez a szerelvénycsoportot vízszintesen kell beépítenie. Figyelem! Sérülésveszély a leeső tárgyak miatt. A szerelvénycsoport súlya nem terhelheti a regisztert. Beállítási értékek a hidraulikus kiegyenlítéshez Olvassa le a beállítási értékeket a H9-1 Diagramból. A görbék 1,-tól 4,-ig megfelelnek a szabályozószelep szeleporsójának átfordulásával; ez a forgatógombon is jelezve van:, a szelep lezárva 4, a szelep teljesen nyitva A megadott nyomásveszteségek a regiszterre és a szerelvénycsoportra vonatkoznak. Az osztóhálózat nyomásveszteségét ezért csak a csavarkötésig (K3-as ábra, 4-es pozíció) vegye figyelembe. Alkalmazási határok Maximális üzemi nyomás 1 bar Fűtő-/hűtőközeg hőmérséklet 2 12 C Környezeti hőmérséklet C Levegő maximális páratartalma 95 % rel (29 g/m³) Táblázat K1: A hidraulikus szerelvénycsoport alkalmazási határai Motoros keverőszelep Tápfeszültség Frekvencia Állítójel Beállási idő AC 24 V 5 Hz DC 1 V < 1 s Táblázat K11: Motoros keverőszelep műszaki adatai 272

273 Opciók Hidraulikus szerelvénycsoport Nyomásveszteség Pa-ban Nyomásveszteség Pa-ban HG6/AB HG91/D Vízmennyiség l/h-ban Diagram K5: A szabályozószelep beállítási értékei HG6/C HG91/AB K HG91/C Vízmennyiség l/h-ban 273

274 Opciók Hidraulikus szerelvénycsoport Automatikus légtelenítő A regiszter bekötőcsavarjai (hollandi) Szabályozószelep Az osztóhálózat bekötőcsavarjai (hollandi) Előremenő Be Motoros keverőszelep Golyóscsap Visszatérő Ki Kép K3: Mérettáblázata Típus A B C D E Keverőszelep Szabályozó szelep Csavarzat Alkalmazás 1) HG-6/AB HV STAD DN32 1¼ " 6/A, 6/B HG-6/C HV STAD DN32 1¼ " 6/C HG-9-1/AB HV STAD DN4 1½ " 9-1/A, 9-1/B, 9/T HG-9-1/C HV STAD DN4 1½ " 9-1/C HG-9-1/D HV STAD DN5 2 " 9-1/D 1) Készülékméret/regisztertípus Táblázat K12: Méretek (mm-ben) és a hidraulikus szerelvénycsoport szelepei 274

275 Opciók Motoros keverőszelep 1 Motoros keverőszelep A RoofVent készülékek egyszerű szereléséhez optimálisan a készülékhez beállított keverőszelep szükséges. Jellemzői: folyamatos működésű, motoros-hajtóműves szabályozószelep beépített helyzetszabályozással és visszajelzéssel kényszervezérléssel a szükségüzemhez (AC 24 V = nyitás) csatlakozóval a bekötődobozhoz Kép K13: Mérettáblázat keverőszelephez Típus DN kvs DI DA L L1 H E F Tömeg Alkalmazás 1) 2-5HV 2 5 m³/h Rp ¾ " G 1¼ " 95 52, ,2 kg 6/A, 6/B 25-8HV 25 8 m³/h Rp 1 " G 1½ " 11 56, ,7 kg 6/C, 9/A, 9/B, 1/A, 1/B 32-12HV m³/h Rp 1¼ " G 2 " , ,6 kg 9/C, 1/C 4-2HV 4 2 m³/h Rp 1½ " G 2¼ " 14 8, ,3 kg 9/D, 1/D 1) Készülékméret/regisztertípus K Táblázat K14: Motoros keverőszelep méret- és tömegadatai Alkalmazási határok Maximális üzemi nyomás 1 bar Fűtő-/hűtőközeg hőmérséklet 2 12 C Környezeti hőmérséklet C Levegő maximális páratartalma 95 % rel (29 g/m³) Motoros keverőszelep Tápfeszültség Frekvencia Állítójel Beállási idő AC 24 V 5 Hz DC 1 V < 1 s Táblázat K15: A hidraulikus szerelvénycsoport alkalmazási határai Táblázat K16: Motoros keverőszelep műszaki adatai 275

276 Opciók Külsőlevegő-zajcsökkentő 11 Külsőlevegő-zajcsökkentő 12 Távozólevegő-zajcsökkentő A külsőlevegő zajcsökkentő az időjárásvédő ajtóra szerelve csillapítja a RoofVent készülékek zajemisszióját. Ez egy alucink-lemezből készített, belülről zajcsökkentő anyaggal bélelt, alulról nyitott kürtő. Alkalmazásakor a következőket vegye figyelembe: a külsőlevegő zajcsökkentőt célszerű a távozólevegő zajcsökkentővel kombinálva alkalmazni. (FSD-6/11 vagy FSD-9-1/11). RoofVent LH és LK készülékeknél a külsőlevegő-kamrában kiegészítő zajcsökkentő kulissza is van. A zajcsökkentő a távozólevegő-rácsra szerelve csökkenti a RoofVent készülékek zajemisszióját. Ez zajcsökkentő kulisszákkal szerelt alucink-házból áll. Alkalmazásakor a következőket vegye figyelembe: a járulékos nyomásveszteség érezhetően csökkenti a távozólevegő teljesítményét. kétféle hosszméretben rendelhető szállítása külön becsomagolva, szerelési útmutatóval. Típus ASD-6 ASD-9-1 L mm 5 6 B mm H mm Tömeg kg 44 7 Nyomásveszteség Pa 4 4 Táblázat K17:Külsőlevegő-zajcsökkentő műszaki adatai FSD-típus 6/6 6/11 9-1/6 9-1/11 L mm B mm H mm Tömeg kg Nyomásveszteség Pa Táblázat K19:Távozólevegő-zajcsökkentő műszaki adatai Frekvencia ASD-6 ASD Hz Hz Hz Hz Hz Hz Hz Hz 4 5 Összeg 5 5 FSD-frekvencia 6/6 6/11 9-1/6 9-1/11 63 Hz Hz Hz Hz Hz Hz Hz Hz Összeg Táblázat K18: Külsőlevegő-zajcsökkentő zajcsillapításának mértéke (az értékek db-ben, a ventilátor standard-fordulatszámára vonatkoznak) 276 Táblázat K2: Távozólevegő-zajcsökkentő zajcsillapításának mértéke (az értékek db-ben, a ventilátor standard-fordulatszámára vonatkoznak)

277 Opciók Befúvottlevegő-zajcsökkentő 13 Befúvottlevegő-zajcsökkentő 14 Elszívottlevegő-zajcsökkentő A befúvottlevegő-zajcsökkentő a helyiségben csökkenti a RoofVent készülékek zajemisszióját. Ez zajcsökkentő kulisszákkal kialakított alucink-házból áll, a szűrődoboz és a fűtő-, illetve a hűtőegység között helyezkedik el. Alkalmazásakor a következőket vegye figyelembe: a járulékos nyomásveszteség érezhetően csökkenti a befúvott levegő teljesítményét célszerű az elszívottlevegő-zajcsökkentővel együtt alkalmazni. Elszívottlevegő-zajcsökkentő a helyiségben csökkenti a RoofVent készülékek zajemisszióját. Ez zajcsökkentő kulisszákkal szerelt alucink-házból áll és helyszíni szerelést igényel (a mellékelt Szerelési útmutató alapján). Alkalmazásakor a következőket vegye figyelembe: a járulékos nyomásveszteség érezhetően csökkenti a távozólevegő teljesítményét célszerű a befúvottlevegő-zajcsökkentővel együtt alkalmazni szállítása külön becsomagolva, szerelési útmutatóval. Típus ZSD-6 ZSD-9-1 L mm 7 7 B mm 9 11 H mm 9 11 Tömeg kg Nyomásveszteség Pa 47 2 Táblázat K21: Befúvottlevegő-zajcsökkentő műszaki adatai Típus ABSD-6 ABSD-9-1 L mm 5 5 B mm H mm Tömeg kg Nyomásveszteség Pa Táblázat K23: Elszívottlevegő-zajcsökkentő műszaki adatai Frekvencia ZSD-6 ZSD Hz Hz Hz Hz Hz Hz Hz Hz Összeg Frekvencia ABSD-6 ABSD Hz Hz Hz Hz Hz Hz Hz Hz 12 7 Összeg 8 6 K Táblázat K22: Befúvottlevegő-zajcsökkentő zajcsillapításának mértéke (az értékek db-ben, a ventilátor standard-fordulatszámára vonatkoznak) Táblázat K24: Elszívottlevegő-zajcsökkentő zajcsillapításának mértéke (az értékek db-ben, a ventilátor standard-fordulatszámára vonatkoznak) 277

278 Opciók Akusztikus harang 15 Akusztikus harang 17 Befúvódoboz Az akusztikus harang az örvénykamrás befúvóban (Air- Injector) elhelyezve csökkenti a helyiségben a zajkibocsátást. Ez az örvénykamra befoglaló méreteit nem befolyásolja. A RoofVent készülékek össz zajszintjét 4 db-lel csökkenti. 16 Állítómotor rugóvisszatérítéssel Alacsonyabb magasságú csarnokokba telepített RoofVent készülékeknél az Air-Injector helyére felszerelve a maximális befúvási magasság 1 m-rel csökkenthető a standard kivitelhez képest. A befúvódoboz mind a négy oldalán manuálisan beállítható befúvásszögű befúvóráccsal van felszerelve. Tudnivaló A befúvódobozzal szerelt készülékek magassága valamennyit csökken, a súlya közel azonos marad. A rugóvisszatérítésű állítómű áramszünet esetén zárja a külsőlevegő-zsalut, és ha van az ERG- zsalut, így védi a készüléket a fagytól. Beépítése a hagyományos állítómű helyére. Típus SMF Tápfeszültség AC 24 V Frekvencia 5 Hz Vezérlőfeszültség DC 2 1 V Forgatónyomaték 2 Nm Motor menetideje 15 s Rugóvisszatérítés időtartama 2 s Táblázat K25: Rugóvisszatérítésű állítómű műszaki adatai Típus AK-6 AK-9/1 R mm 9 11 Q mm 35 4 Tömeg kg Táblázat K26: Befúvódoboz méret- és tömegadatai Kép K4: Állítómű rugóvisszatérítéssel 278

279 Opciók Elszívottlevegő szűrő az elszívottlevegő-rács elé 18 Elszívottlevegő szűrő az elszívottlevegő-rács elé Alkalmazási terület: erősen szennyezett elszívott levegő esetén a helyiség erős páratartalom-növekedése (> 2 g/kg) esetén a lemezes hőcserélő 2 elszennyeződés elleni védelmére a készüléken kívül, az elszívottlevegő-rács elé egy elszívottlevegő-szűrő szerelhető. Ez pótolja az elszívottlevegő-szűrőt a kombiszekrényben. Az elszívottlevegő-rács elé szerelt elszívottlevegő-szűrő alucink-lemez házból áll, betolt szűrővel (G4-es vagy F5-ös osztály). Külön szállítva. 19 Cseppleválasztó Az elszívottlevegő nedvességtartalma a hőcserélőben kondenzálódhat. Nagyon magas nedvességtartalmú elszívottlevegő esetén a kondenzátum készülékbe történő csepegését egy cseppleválasztó segítségével akadályozhatjuk meg, ami kondenzátumot elvezeti a tetőre. Cseppleválasztó alumínium lamellákból áll, a lemezes hőcserélő 1 belépési oldalán lévő távozólevegőáramba szerelt. Műszaki adatok A cseppleválasztó által megnő a nyomásveszteség; ennélfogva a készülék távozólevegő-teljesítménye kb. 5%-kal csökken. Kép K5: Elszívottlevegő-rács elé szerelt elszívottlevegő-szűrő méretei Kép K6: Cseppleválasztó a lemezes hőcserélő belépési oldalán. K 279

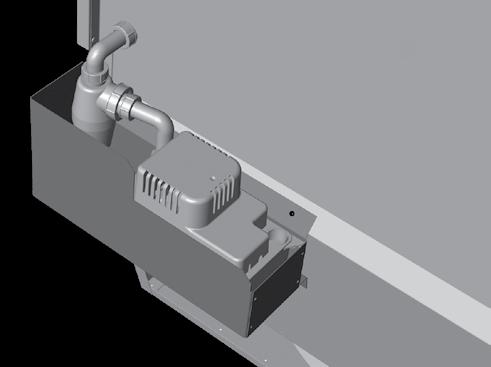

280 Opciók Kondenzátumszivattyú 2 Kondenzátumszivattyú 21 Fűtés és hűtés 4-vezetékes rendszerben A RoofVent hűtőkészülékeket kondenzátum-elvezetéssel kell ellátni. Ha a csatornahálózatba a bekötés nem megoldható, akkor a készülékhez kondenzátum szivattyút szállítunk. Ezt a szivattyút a készülék oldalára, közvetlenül a kondenzátum kifolyás alá kell felszerelni. A szivattyú 4 m-es szállítási magasságig szállítja a kondenzvizet műanyagtömlővel: a tető alatti szennyvízhálózatba, a tetőre. Típus KP Szállítási mennyiség max. 9 l/h (4 m magasságnál) Tartálytérfogat max. 1,9 l Méret (h x sz x m) 288 x 127 x 178 mm Tömeg 2,4 kg Táblázat K27-1: Kondenzátumszivattyú műszaki adatai A 4-vezetékes rendszerben a fűtés és a hűtés két komplett elválasztott körrel történik (H19-1 ábra). Ennél a rendszernél a RoofVent készülékekbe egy kiegészítő fűtőegység van beépítve. Ekkor a tető alatti egység az alábbiakból áll: szűrőház fûtõelem (kiegészítés) hűtőelem Air-Injector (örvénykamra) Ennek következtében a műszaki adatok is módosulnak. (Bfejezet, Roof Vent LHW készülékek méretei és tömege). Hoval DigiNet automatikusan kapcsol a fűtés és a hűtés között, vezérli a fűtési és a hűtési keverőszelepeket (és a szivattyúikat). Tudnivaló Rendelje meg a 4- vezetékes rendszerű hűtés opciót a DigiNet Zóna-kapcsolószekrényhez. Kép K7: Elektromos csatlakozás 28

281 Opciók Fűtés és hűtés 4-vezetékes rendszerben < 2 m K Unit-kapcsolódoboz Külső hőmérséklet érzékelő Zóna-kapcsolószekrény novanet rendszerbusz Helyiséghőmérséklet érzékelő Fűtési igényjelzés Betáp Fűtési zavarjel-bemenet Hűtési igényjelzés Csatlakozódoboz Hűtési zavarjel-bemenet Fűtési-kapcsolószekrény Motoros keverőszelep hűtés Fűtési keringtető szivattyú Fűtési kör Motoros keverőszelep fűtés Hűtési keringtető szivattyú Hűtési kör Gyűjtött hibajel DigiMaster Kép K8: Hidraulikus váltókapcsolás elvi rajza 4-vezetékes rendszerű hűtéssel 281

282 Opciók Kialakítás a befecskendező-kapcsoláshoz 22 Kialakítás a befecskendező-kapcsoláshoz Fűtési szivattyú Váltókapcsolás helyett a felhasználói kör befecskendezőkapcsolásra is szerelhető. Tudnivaló Különösen az olyan alkalmazásokhoz, ahol a magas belső hőterheléshez csak kevés fűtőteljesítmény szükséges. Vegye figyelembe a következőket: Befecskendező-kapcsolásnál a keverőszelep mellé a szivattyút is el kell helyeznie, amelynek a vezérlése közvetlenül az Unit-bekötődobozból történik. A keverőszelep bekötésének sorkapcsai a bekötődobozban vannak. A szivattyú bekötésének sorkapcsai az Unit-bekötődobozban vannak. A szelepek és a szivattyúk feleljenek meg az alábbi követelményeknek. A keverőszelep követelményei három-járatú keverőszelep, lineáris jelleggörbével, kiváló minőségben a szelepautoritás,3 legyen a szelephajtómű maximális járási deje: 15 s. folyamatos szelephajtás, arányos emelkedésváltozással, 1V vezérlőfeszültségre. szükségüzem esetére a szelep (AC 24V) kényszervezérelhető kivitelű legyen Keverőszelep fűtés Hűtési szivattyú Keverőszelep hűtés A szivattyú követelményei Feszültség 3 x 4 V Teljesítmény 1,8 kw-ig Áram 5, A-ig Táblázat K28: Elektromos csatlakozás 282

283 Opciók Kialakítás a befecskendező-kapcsoláshoz K Unit-kapcsolódoboz Keverőszelep Fűtési keringtető szivattyú novanet rendszerbusz Gyűjtött hibajel DigiMaster Betáp Külső hőmérséklet érzékelő Zóna-kapcsolószekrény Csatlakozódoboz Helyiséghőmérséklet érzékelő Fűtési igényjelzés Fűtési szivattyú Fűtési zavarjel-bemenet Fűtési-kapcsolószekrény Kép K9: Elvi kapcsolás rajz befecskendezéses kapcsoláshoz 283

284 284

285 Vezérlés és szabályozás Tartalom 1 Általános Rendszerfelépítés Kezelési lehetőségek Zóna-kapcsolószekrény MSR-komponensek a készülékben Opciók Zavarjelzés és felügyelet 295 Vezérlés és szabályozás L 285

286 Vezérlés és szabályozás Általánosságban 1 Általános A Hoval DigiNet szabályozó rendszer kifejezetten a decentrális csarnokszellőztető készülékekhez lett kifejlesztve. A rendszer a Sauter céggel szoros együttműködésben készült, akik a hardver komponensek beszállítói is egyben. 2 Rendszerfelépítés A Hoval DigiNet három a novanet-rendszerbusszal öszszekapcsolt szintre tagozódik. 2,1 Kezelői szint Itt avatkozhat be a kezelő a berendezés működésébe. A mindenkori projekt követelményeihez igazodóan különféle kezelési lehetőségek adottak. 2,2 Zónaszint Csarnokklíma-készülékek, melyek egyformán működnek, egy közös szabályozási zónába vannak összefogva. A zónaképzés kritériumai pl.: az azonos üzemidők, kívánt helyiséghőmérsékletek, stb. A szabályozási zónákhoz tartozó DigiZóna-vezérlés a zóna-kapcsolószekrényben helyezkedik el. Ez a készülékek üzemmódjait az időprogramnak megfelelően kapcsolja. Egy szabályozási zónába különböző típusú készülékek is kombinálhatók, pl.: Főkészülékek (= friss- vagy kevertlevegős készülékek) Kiegészítő készülékek (= recirkulációs készülékek, melyek a fűtési vagy hűtési igénynek megfelelően kapcsolódnak be) A zóna-kapcsolószekrényben a kiegészítő készülékeket egy DigiEco-vezérlés működteti. 2,3 Készülékszint Minden főkészülékhez (= friss- vagy kevertlevegős készülék) tartozik egy DigiUnit-szabályozó, mely a készüléket a helyi kezelésnek megfelelően, egyenként szabályozza. 2,4 novanet-rendszerbusz A Hoval DigiNet komponenseit a novanet-rendszerbusz (az OSI-rétegmodellnek megfelelően) fogja össze. Az adatátvitel esemény orientáltan történik; ez csökkenti az adatforgalmat és rövid reakcióidőt biztosít. novanet-rendszerbusz Kábeltípus 1 sodrott, árnyékolt érpár, kategória 5-ös, vagy magasabb Topológia Hossz Kommunikáció Hurokellenállás Kapacitás szabadon (csillag-, gyűrű-, fa struktúra) maximum 19 m Nagyobb buszhosszakhoz: repeater vagy többhálózatos rendszer betervezése szükséges. egyenlő értékű keresztkommunikáció (peer-to-peer / multipeer) maximum 3 Ω maximum 2 nf Táblázat L2: A novanet-rendszerbusz adatai Buszvezeték - példa Típus... G51 Méretek (n x n x mm²)... 1 x 2 x,8 Hurokellenállás 2 C-nál... 37,5 Ω/km Üzemi kapacitás... 6 nf/km Alkalmazás... kategória 5e / D osztály Tulajdonságok... sodort, halogénmentes Szabályozási zóna maximum 1 Főkészülékek szabályozási zónánként maximum 9 Kiegészítő készülékek szabályozási zónánként Táblázat L1: A Hoval DigiNet működtetési határai maximum 9 Tudnivaló Nagyobb projektekhez testreszabott speciális megoldás is lehetséges. 286

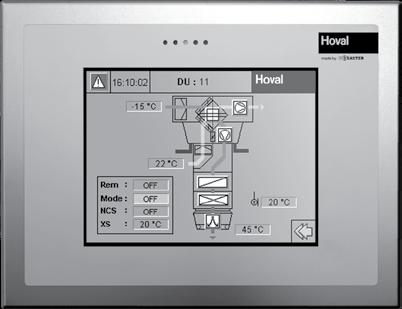

287 Vezérlés és szabályozás Kezelési lehetőségek 3 Kezelési lehetőségek 3,1 Kezelőkészülék DigiMaster A DigiMaster egy színes kijelzővel szerelt érintőpanel a berendezés egyszerű és áttekinthető kezeléséhez. A betanított kezelő részére a normális üzemhez szükséges valamennyi információt és beállítást megjeleníti: üzemmódok kijelzése és beállítása hőmérsékletek kijelzése és a kívánt helyiséghőmérséklet beállítása időprogramok és naptár kijelzése és programozása zavar jelzés és kezelés vezérlőparaméterek kijelzése és beállítása A DigiMaster a zóna-kapcsolószekrény ajtajába van szerelve. KépL1: DigiMaster érintőpaneles kezelőszerve Áramellátás Betáp AC 23 V, 5 Hz Megengedett feszültségtűrés + 1 % / - 15 % Névleges teljesítményfelvétel maximum 7 W Kommunikáció 1x RJ-11 csatlakozó novanet 1x RJ-45 csatlakozó Ethernet 1 Base T (az alkalmazások letöltéséhez) Környezeti hatások Környezeti hőmérséklet 45 C Tárolási és szállítási hőmérséklet C Környezeti páratartalom 1 8 % rf kondenzáció nélkül Védelmi fokozat IP 2 opcionálisan: IP 65 elölről Védelmi osztály Környezeti osztály Méretek Sz x Mag x Mélység Aktív felület (Sz x Mag) Táblázat L3: DigiMaster DM5 műszaki adatai II IEC k3 24 x 156 x 46 mm 14 x 15 mm KépL2: DigiMaster a zóna-kapcsolószekrény ajtajába szerelve (itt zárható ablakkal a kezelőkészülékhez) L 287

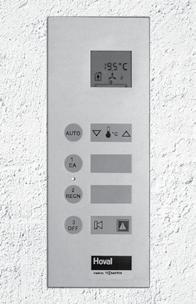

288 Vezérlés és szabályozás Kezelési lehetőségek 3,2 Kezelés PC-vel és DigiCom-mal A berendezés PC/DigiCom-mal komfortosan kezelhető. A kezelőszoftver lehetővé teszi a berendezés áttekintését a monitoron, és alábbi funkciókat kínálja a kezelőnek: üzemmódok kijelzése és beállítása hőmérsékletek kijelzése és a kívánt helyiség hőmér séklet beállítása időprogramok és naptár kijelzése és programozása zavar jelzés és kezelés zavarlista vezetésével vezérlőparaméterek kijelzése és beállítása aktuális adatok grafikai megjelenítése táblázatok és diagramok megjelenítése eltárolt adatokból protokollnapló többszintű jelszóvédelem A DigiCom-csomag a novanet-router kezelőszoftveréből és csatlakozóvezetékéből áll. 3,3 DigiEasy kezelőkészülék A DigiEasy egy kiegészítő kezelőkészülék a nem betanított kezelők részére. Általa csak egy szabályozási zóna kezelhető az alábbi funkciókkal: aktuális kívánt helyiséghőmérséklet kijelzése kívánt helyiséghőmérséklet emelése vagy csökkentése 5 C-ig zavar kijelzése és nyugtázása üzemmódok átváltása: nyomógombokkal választható üzem módok: 'auto', 'tá vo zó levegő', 'éjszakai recirkuláció' és 'kikapcsolás'; (a nyomógombok - az 'auto' kivételével - sza ba don választhatók) A DigiEasy elhelyezése a zóna-kapcsolószekrény ajtajába, vagy egy háromrészes, vakolat alatti dobozba is történhet. Tudnivaló A behatárolt funkciók miatt a DigiEasy csak mint kiegészítő kezelőkészülék javasolt. Kép L3: Kezelés PC-vel Kép L4: DigiEasy kezelőkészülék Hardver Processzor Intel Pentium III 8 MHz Merevlemez 9 GB CD-meghajtó igen Csatlakozó 1 soros port, 1 egér, 1 USB Softver Operációsrendszer Windows XP, Windows Vista Táblázat L4: Követelmények PC alkalmazásához Kivitel Kívánt érték-kijelzés 16 25,5 C; felbontás,1 K Kívánt érték-korrekció ± 5 K Csatlakozás 4-eres vezeték a DigiZóna-ra Vezetékhossz maximum 1 m Méretek és tömeg Sz x Mag x H 22 x 82 x 35 mm Tömeg 22 g Környezeti hatások Környezeti hőmérséklet 45 C Környezeti páratartalom maximum 85 % rel. páratartalom kondenzáció nélkül Környezeti osztály IEC k3 Védelmi fokozat IP 3 Védelmi osztály III 288 Táblázat L5: DigiEasy DE5 műszaki adatai

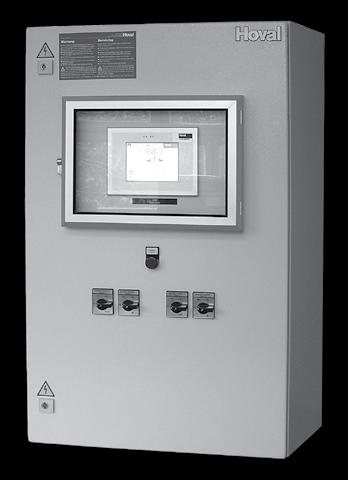

289 Vezérlés és szabályozás Zóna-kapcsolószekrény 3,4 Épületfelügyeleti rendszerbe törté nő in tegráció DigiBac-kal A BACnet-kommunikációs kártyával, - az úgynevezett DigiBac-cal - kialakított automata állomás lehetővé teszi a Hoval DigiNet integrációját az épületfelügyeleti rendszerbe. A kommunikáció ekkor az Ethernet bázisú BACnet/IP-vel történik.a behatárolt funkciók miatt a DigiEasy csak mint kiegészítő kezelőkészülék javasolt. Az épületfelügyeleti rendszerbe törté nő in tegrációról bővebb információt a Hoval felhasználói útmutatóban talál. 3,5 Interneten keresztül történő távkezelés Digi Web se gít ségével A DigiWeb web-szerver lehetővé teszi a Hoval DigiNetberendezések interneten való távvezérlését. A távvezérléshez valamennyi PC-n internet-böngésző, a DigiNetrendszerhez történő csatlakozáshoz pedig egy novanet- Router szükséges. Bővebb információt a távkezelésről a Hoval felhasználói útmutatóban talál. 4 Zóna-kapcsolószekrény A szabályozási zónákba összefogott Hoval csarnokklímakészülékek vezérlése a zóna-kapcsolószekrényből történik. A DigiZóna-vezérlés: kapcsolja az üzemmódokat, közvetíti a külső- és helyiséghőmérsékleteket az egyes készülékekhez megjeleníti a fűtési vagy hűtési igény, valamint a gyűjtött hibajel kimeneteit. Szekrényenként 1 külsőhőmérséklet érzékelő (vezetékhossz max. 17 m) 1 transzformátor 23 / 24 V 2 védőkapcsoló a transzformátorhoz (1-pólusú) 1 relé 1 hálózati leválasztó (2-pólusú, kívülről) Csatlakozó sorkapcsok: a külsőhőmérséklet érzékelőhöz a betáphoz Szabályozási zónánként 1 DigiZóna-vezérlés 1 helyiséghőmérséklet érzékelő (mellékelve) 1 relé Csatlakozó sorkapcsok: a helyiséghőmérséklet érzékelőhöz a fűtési igényjelzéshez a fűtési zavarbemenethez a gyűjtött hibajelhez a novanet-rendszerbuszhoz Táblázat L6: Zóna-kapcsolószekrény tartalma Figyelem! Nagyfeszültség! A betáp túláramvédelmének megvalósítása a kivitelező feladata. L Kép L5: Zóna-kapcsolószekrény 289

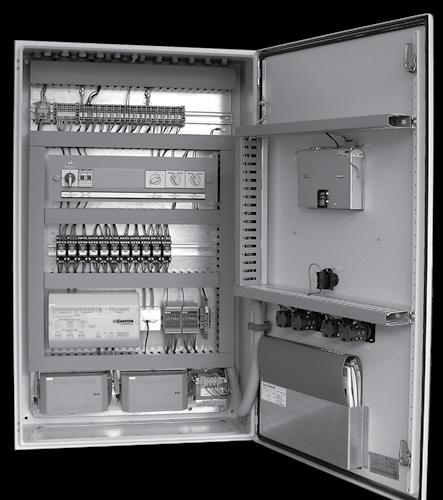

290 Vezérlés és szabályozás Zóna-kapcsolószekrény Kialakítás Kapcsolószekrény Rövidzárlati szilárdság I CW Csatlakozó sorkapcsok Szerelés szinterezett acéllemez (RAL Nr. 735) 1 ka eff felül padozatra állítható vagy falra szerelhető Környezeti hatások Felállítás beltérben Környezeti hőmérséklet 5 4 C Tárolási és szállítási hőmérséklet C Környezeti páratartalom max. 5 %-os relatív páratartalom 4 C-nál max. 9 %-os relatív páratartalom 2 C-nál Méret Típus Méretek mm-ben (sz x mag x H) 1 SDZ1 38 x 6 x 21 2 SDZ2 6 x 6 x 21 3 SDZ3 6 x 76 x 21 4 SDZ4 76 x 76 x 21 5 SDZ5 8 x 1 x 3 6 SDZ6 8 x 12 x 3 7 SDZ7 8 x 18 x 4 8 SDZ8 1 x 18 x 4 9 SDZ9 12 x 18 x 4 Táblázat L9: Zóna-kapcsolószekrény rendelkezésre álló méretei Táblázat L7: Zóna-kapcsolószekrény műszaki adatai Fűtési/hűtési igényjelzés feszültségmentes jel, mely jelzi a fűtési/hűtési igényt a vevőoldali kiépítésű hőtermelő-, illetve hűtőberendezés felé Fűtési/hűtési zavarbemenet bemeneti zavarjel a DigiNet felé a hőtermelő-/hűtőberendezés működési hibája esetén 3 x 1,5 mm² max. AC 23 V, 2 A Gyűjtött hibajel feszültségmentes jel a gyűjtött zavar külső kijelzéséhez 3 x 1,5 mm² AC 24 V 3 x 1,5 mm² max. AC 23 V, 6 A Táblázat L8: Külső csatlakozások 29

291 Vezérlés és szabályozás MSR-komponensek a készülékben 5 MSR-komponensek a készülékben Betáp RoofVent -készülék Minden főkészülék (= szellőztető vagy kevertlevegős készülék) tartalmaz: egy távozólevegő-hőmérséklet érzékelőt egy befúvottlevegő-hőmérséklet érzékelőt egy Unit-bekötődobozt (DigiUnit-szabályozóval és az erősáramú egységgel) A DigiUnit-szabályozó vezérli a saját készülékét, beleértve a légelosztást a szabályozási zóna parancsai szerint és szabályozza a befúvottlevegő hőmérsékletét kaszkádszabályozás által. Az erősáramú egység tartalmazza: betáp-sorkapcsokat revíziókapcsolót (kezelése kívülről) motorvédelemet (ventilátoronként) biztosítékokat transzformátort a DigiUnit-szabályozó, a keverőszelep és az állítómotor tápfeszültségéhez relét a vészüzemhez sorkapcsokat az állítómotorhoz és a hőmérséklet érzékelőhöz bekötődoboz fűtést Táblázat l11: Betáp 3 x AC 4 V 5 Hz Figyelem! A Unit-bekötődoboz áramellátásának megszakadása esetén a fagyvédelem és a felügyelet hatástalanná válik. Egy DigiUnit-szabályozó kiesése csak úgy vehető észre, hogy a hozzá kapcsolódó berendezés a kezelőkészülék kijelzőjéről eltűnik. Ellenőrizze ezért rendszeresen a rendszer egységeinek teljes meglétét a kijelzőn. Kivitel Bekötődoboz szinterezett acéllemez Csavarokkal rögzített fedél Védelmi fokozat IP65 Áramellátás Betáp 3 x AC 4 V, 5 Hz Megengedett feszültségtűrés ± 1 % Teljesítményfelvétel lásd a készülékek műszaki adatainál Biztosíték RoofVent 6 T 2 A Biztosíték RoofVent 9 T 25 A Biztosíték RoofVent 1 T 32 A L Táblázat L1: Unit-bekötődoboz műszaki adatai 291

292 Vezérlés és szabályozás Opciók 6 Opciók 6,1 Opciók DigiNet kezeléséhez Ablak a DigiMaster-hez A kezelőkészülékhez rendelhető ablak (35 x 4 mm) védi a kapcsolószekrény ajtajába épített DigiMastert az avatatlan hozzáféréstől és az elszennyeződéstől. Ez egy eloxált alumínium keretből, tömítésből és zárszerkezetből áll. Típus: FDM Keret IP65 Az IP65-ös keret védi a kapcsolószekrény ajtajába beépített DigiMastert a víz- és porhatásoktól. Frontoldali védelmi fokozat IP 65, Típus: IP65 novanet-csatlakozó aljzat A novanet-csatlakozó aljzat a DigiCom novanetrendszerbuszhoz történő egyszerű csatlakoztatását teszi lehetővé. Két RJ 11 es csatlakozóval, valamint a busz-bemenet bekötését fogadó sorkapcsokkal. Típus: NS novanet-router A novanet-router egy kezelő PC-nek a novanetrendszerbuszhoz a PC COM-portján vagy modemen történő bekötéséhez szükséges. Típus: NR5 4 egyedi funkció kapcsolóval Az egyedi funkciók felülírják a szabályozási zóna automatika programját. Egy zóna-kapcsolószekrény ajtajába (az esetlegesen meglevő kezelőkészülék-ablakon kívülre) szerelt választókapcsolóval ( IP 65) 4 az I6-1-es táblázatban feltüntetett egyedi funkció választható. Kívánságra a kapcsolási sorrend módosítható. Típus: SF4 Pozíció AUTO OFF EA RECN NCS Üzemmód Automatika program szerint Ki Távozó levegő Éjszakai recirkuláció Éjszakai hűtés nyáron Táblázat L12: A 4 egyedi működés kapcsolási kiosztása 8 egyedi funkció 2 kapcsolóval Az egyedi funkciók felülírják a szabályozási zóna automatika programját. A zóna-kapcsolószekrény ajtajába (az esetlege sen meglevő kezelőkészülék-ablakon kívülre) szerelt 2 vá lasztókapcsolóval ( IP 65) 4 az I6-2-es táblázatban feltüntetett egyedi funkció választható. Típus: SF8 Kapcsoló Pozíció Üzemmód 1 AUTO Automatika program szerint OFF EA RECN NCS Ki Távozó levegő Éjszakai recirkuláció Éjszakai hűtés nyáron 2 SF1 Egyedi funkciók az 1-es kapcsoló szerint REC Recirkuláció VE1 Befúvás és elszívás (csökkentett légszállítással) VE2 Befúvás és elszívás SA Befúvás Táblázat L13: A 8 egyedi működés kapcsolási kiosztása Egyedi funkciók sorkapocsra Az egyedi funkciók felülírják a szabályozási zóna automatika programját. Egy sorkapocsba kikábelezett egyedi funkció lehetővé teszi külső vezérléssel az automata-program felülírását (pl. tűzriadó esetén a távozólevegő vagy kikapcsolás üzemmódra átkapcsolás). Típus: SFK Egyedi funkciók sorkapocsra Táblázat L14: Külső egyedi működések bekötése 3 x 1,5 mm² AC 24 V DigiEasy beépítése A DigiEasy kezelőkészülék beépítése a zóna-kapcsolószekrény ajtajába. Típus: EBG 292

293 Vezérlés és szabályozás Opciók 6,2 Opciók a zóna-kapcsolószekrényhez Gyűjtött-zavarjelző lámpa Egy a zóna-kapcsolószekrény ajtajába szerelt lámpa az A-prioritású zavarok kijelzésére. Típus: SSL Csatlakozó aljzat A zóna-kapcsolószekrényben elhelyezett 1-fázisú csatlakozó aljzat 2-pólusú vezetékvédő kapcsolóval, ami a karbantartó eszkozök csatlakoztatására szolgál. A hálózati biztosítás a hozzá tartozó áramkört nem kapcsolja le Típus: SST Fűtési keringtető szivattyú vezérlése A fűtési keringtető szivattyú vezérléséhez szükséges erősáramú egység (vonalvédelem, védőkapcsoló, termorelé és kapcsoló) a zóna-kapcsolószekrénybe szerelve. Típus Szivattyú Teljesítmény 1PPS 1-fázisú maximum 2 kw 3PPS 3-fázisú maximum 4 kw Táblázat L15: Szivattyúvezérlés műszaki adatai 2-pólusú motorvédelmi kapcsoló 2-pólusú motorvédelmi kapcsoló a transzformátorhoz. Típus: 2PS Csarnokklíma-készülékek áramellátása beépített DigiUnit-szabályozóval A zóna-kapcsolószekrénybe beépített DigiUnit-szabályozó: a kimeneti sorkapcsok készülékenkénti szükséges védőkapcsolójával hálózati biztosítással (kívülről) A hálózati biztosítást a méretezett áram határozza meg. A zónavezérlés hálózati biztosítása ekkor elmarad. Típus SIA3 SIA4 Az áramellátás lehetőségei 3-pólusú motorvédelmi kapcsolóval 4-pólusú motorvédelmi kapcsolóval Táblázat L16: Áramellátás kiépítése Méretezett áram 1) 3-pólusú típus 4-pólusú típus 25 A NT-3/4 NT-4/ A NT-3/6 NT-4/ A NT-3/8 NT-4/ A NT-3/1 NT-4/ A NT-3/125 NT-4/ A NT-3/16 NT-4/ A NT-3/25 NT-4/25 1) = a teljes rendszer összes csarnokklíma-készülékének névleges áramfelvétele Táblázat L17: A hálózati biztosítás mérete 3-pólussal (árnyékoló vezeték nélkül) és 4-pólussal (árnyékoló vezetékkel) Beépített DigiUnit-szabályozó nélküli csarnokklíma-készülékek integrációja Beépített DigiUnit-szabályozó nélküli csarnokklíma-készülékek pl. a TopVent befúvókészülékek vagy a kiegészítő készülékek, melyek a fűtési vagy hűtési igénynek megfelelően kapcsolnak be. Ezen készülékek vezérlése, szabályozása és áramellátás (vonalvédelem, védőkapcsoló, kimeneti sorkapcsok) a zóna-kapcsolószekrénybe vannak telepítve. Két lehetőség adott: Egyedi kapcsolás: készülékenként egy DigiUnitszabályozó, illetve egy DigiEco-vezérlés kerül kiépítésre (beleértve a csarnokklíma-készülék áramellátását is). Párhuzamos kapcsolás: több egyformán működő készülékhez egy DigiUnit-szabályozó, illetve egy DigiEcovezérlés kerül kiépítésre az első készülék áramellátásával. A további készülékek párhuzamos kapcsolása kiegészítő sorkapcsokkal történik. A párhuzamosan kapcsolt készülékek száma korlátozott, a 6,5 kw maximális kapcsolási teljesítmény miatt ( / Y). Típus Kivitel Alkalmazás DU5 DO5 SV DigiUnit-szabályozó 1 készülék áramellátásával DigiEco-vezérlés 1 készülék áramellátásával További készülékek párhuzamos áramellátásál Főkészülékként beépített DigiUnitszabályozó nélkül Kiegészítő készülékként Párhuzamos kapcsolás Táblázat L18: Beépített DigiUnit-szabályozó nélküli csarnokklíma-készülékek integrációja L 293

294 Vezérlés és szabályozás Opciók Hűtés 2-vezetékes rendszerben Egy közös regiszter látja el a fűtést és a hűtést is. A DigiNet-rendszer átkapcsolása a fűtés és hűtés között manuálisan történik. Ehhez egy választókapcsoló, két kapcsolórelé, valamint a hűtési igény és a hűtési zavarbemenet sorkapcsai a zóna-kapcsolószekrénybe kerülnek kiegészítőleg beépítésre. Típus: 2K Hűtés 4-vezetékes rendszerben A fűtés és a hűtés is külön regiszterrel történik. A fűtés/hűtés átkapcsolást a DigiNet-rendszer automatikusan végzi. A két kapcsolórelé, valamint a hűtési igény és a hűtési zavarbemenet sorkapcsai a zóna-kapcsolószekrénybe kerülnek beépítésre. Típus: 4K Helyiséghőmérséklet-középérték Egy darab helyiséghőmérséklet érzékelő helyett a középértékképzéshez 4 db érzékelő is rendelhető; a szükséges sorkapcsok a zóna-szekrénybe beépítésre kerülnek. Típus: MRT DigiPlus-vezérlés A DigiPlus-vezérlés a DigiZóna-vezérlés kiegészítésére a zóna-kapcsolószekrényben kap helyett. Általa az alábbi kiegészítő funkciókra van lehetőség: Páratartalom-szabályozás: a helyiséglevegő relatív páratartalmának függvényében a DigiNet egy kimeneti jelet (DC 1 V) ad ki egy párásító egység vezérléséhez. (szükséges elemek: páratartalom-érzékelő, vevőoldali párásító berendezés) Igény szerint szabályozott szellőztetés: a ventilátorok fordulatszáma és ezzel a légcsere mértéke a helyiség CO 2 -koncentrácója által vezérelt. (szükséges elemek: ventilátorok állítható térfogatárammal, CO 2 -érzékelő) A térfogatáram külső vezérlése: változtatható térfogatáramú ventilátorok (opció) külső jellel (DC,..1 V) vezérelhetők. Elektromos regiszterek lépcsős kapcsolása: a DigiPlus szabályozási zónánként maximum 3 db 2-fokozatú elektromos regisztert kapcsol az analóg fűtési szelepkimenet függvényében. Típus: DP5 Páratartalom-érzékelő A páratartalom-szabályozáshoz az érzékelő méri a helyiséghőmérséklet relatív páratartalmát, melyet a tartózkodási zónában a falra kell felszerelni. Típus FF Méréstartomány 1 % Kimeneti jel DC 1 V Táblázat L19: Páratartalom-érzékelő műszaki adatai CO 2 -érzékelő Az érzékelő méri a helyiség CO 2 -koncentrációját, ez szolgál bemenő paraméterként a szellőztetés szabályozásához. Az érzékelőt a tartózkodási zónában a falra kell felszerelni. Típus Méréstartomány Kimeneti jel CO2 2 ppm DC 1 V Táblázat L2: CO 2 -érzékelő műszaki adatai Talapzat Zóna-kapcsolószekrényhez A 7-es és 9-es készülék zóna-szekrénye acéllemezből készült 2 mm magas talapzattal rendelhető. Típus: SO 294

295 Vezérlés és szabályozás Zavarjelzés és felügyelet 7 Zavarjelés és felügyelet A Hoval DigiNet önmagát felügyeli. Az összes zavar megjelenik a kijelző készülék zavarlistájában. Az A-prioritású zavarok gyűjtött hibajelként is kijelzésre kerülnek. Vigyázat! Ha a Unit-bekötődoboz áramellátása megszakad, akkor a fagyvédelem és a felügyelet hatástalanná válik. Egy DigiUnit-szabályozó kiesése csak azáltal észlelhető, hogy a hozzá kapcsolódó berendezés a kezelőkészülék kijelzőjéről eltűnik. Ellenőrizze ezért rendszeresen a rendszer egységeinek teljes meglétét a kijelzőn. Zavar Prioritás Ok A rendszer reakcója Haszna Fagyveszély A A fűtőregiszter utáni hőmérséklet 11 C alá esett. A fűtőregiszter utáni hőmérséklet 5 C alá esett. Fűtés/hűtészavar A A hőtermelő-/hűtőberendezés nem áll a rendelkezésre. A fűtési keverőszelep kinyit. Fagykikapcsolás és fagykárok elkerülése A fagyveszély kijelzésre kerül. A fűtési keverőszelep 1 %-ra kinyit. Az érintett csarnokklíma-készülék "Ki" üzemmódra kapcsol. A DigiNet "Ki" üzemmódra kapcsol. Ismeretlen üzemi állapotok elkerülése Ventilátorok A Egy ventilátormotor túlhevült. Az érintett csarnokklíma-készülék "Ki" üzemmódra kapcsol. motorkárok elkerülése Energiaveszteség / ismeretlen üzemi állapotok elkerülése Frisslevegőzsalu ERG-zsalu* (*energiavisszanyerőzsalu) Fűtő- vagy hűtőszivattyú Külsőhőmérséklet-érzékelő Helyiséghőmérsékletérzékelő Befúvottlevegő hőmérséklet érzékelő A A A frisslevegő-zsalu beragadt vagy a frisslevegő/recirkulációs zsalu állítómotorja meghibásodott. Az ERG-zsalu beragadt vagy az ERG-/Bypasszsalu állítómotorja meghibásodott. Az érintett csarnokklíma-készülék "Ki" üzemmódra kapcsol. Ha a külső hőmérséklet 11 C alá sülylyed, az érintett csarnokklíma-készülék "Ki" üzemmódra kapcsol. A Egy szivattyúmotor túlhevült. Az érintett csarnokklíma-készülék "Ki" üzemmódra kapcsol. B B B A külsőhőmérséklet érzékelő meghibásodott. A helyiséghőmérséklet érzékelő meghibásodott. A befúvottlevegő-hőmérséklet érzékelő meghibásodott. Revízió B A csarnokklíma-készülékre szerelt revíziókapcsoló 3 percet meghaladóan kikapcsolt pozícióban van. Szűrő B A szűrőfelügyeleten beállított nyomáskülönbség 5 percet meghaladóan túllépésre került. A hiba kijavításáig a DigiNet C-os külső hőmérséklet szerint dolgozik tovább. A hiba kijavításáig a DigiNet a beállított helyiséghőmérsékletet veszi figyelembe. A hiba kijavításáig a DigiNet 2 C-os befúvottlevegő-hőmérsékletet vesz figyelembe. Az ERG-zsalu 1 %-ra kinyit. A befúvottlevegő-elosztása vízszintes síkban történik. Energiaveszteség / ismeretlen üzemi állapotok elkerülése motorkárok elkerülése Az üzem megszakításának elkerülése Az üzem megszakításának elkerülése Az üzem megszakításának elkerülése Nem szándékos kikapcsolás elkerülése Informálja az üzemeltetőt a szükséges karbantartási munkákról L Táblázat L21: A Hoval DigiNet zavarjelzése 295

296 296

297 Tervezési útmutató Tartalom 1 Tetőkonzol Hőmérséklet-érzékelők elhelyezése Regisztercsatlakozások helyzete Légcsatorna csatlakoztatás 3 5 Lakkozás 3 6 Hálózati csatlakozó aljzat 3 7 Korrózióvédett kivitel 3 8 Villámvédelem 3 9 Általános csekklista 3 Tervezési útmutató M 297

298 Tervezési útmutató Tetőkonzol 1 Tetőkonzol A RoofVent készülékek tetőbe történő beépítéséhez tetőkonzol szükséges, amelynek konstrukciós kialakításánál az alábbiakat kell figyelembe vennie: a revíziófedél és a mennyezet alatti távozólevegő-rács jól megközelíthető maradjon a tetőkonzol legalább 2 mm-rel nyúljon túl a tetősíkon, hogy esőben vagy hóeséskor a csapadék ne folyhasson be Tudnivaló Ha ezek a feltételek a három szűrődoboz-méret egyikével sem valósíthatóak meg (F, F25, F5), speciális méret is rendelhető. a nyílás (U-méret) legyen kellően nagy, hogy a tető alatti egység átférjen rajta a külső méret (T-méret) csak akkora lehet, hogy a tetőkészülék alsó, vállas pereme még átfedje a tetőkonzolt a tetőkonzolt szigetelje le a tetőkonzol legyen síkban és vízszintesen a tetőkonzol kialakításánál vegye figyelembe a készüléktípusok műszaki adatainál feltüntetett legkisebb távolságokat. Szükség esetén változtassa meg a regiszter-csatlakozások helyzetét. A helyi sajátosságokhoz igazodóan kétféle tetőkonzol kialakítás alkalmazható: egyenes oldalfalú tetőkonzol (ahol elegendő hely áll a rendelkezésre) kúpos oldalfalú tetőkonzol (ahol a tető alatti egység pl. a darupálya miatt nem nyúlhat be túl hosszan a csarnok légterébe) Reviziófedél Távozólevegő-rács A H és J méretek a mindenkori készüléktípus műszaki adatainál találhatóak Tömítő szalag (gyári szerelés) Tetőkonzol tömítés (helyszíni szerelés pl.: szilikon) Tetőn kívüli egység lépcsős pereme Tetőkonzol Kép M3: A RoofVent készülékek beépítés a tetőkonzolba (méretek mm-ben) Kép M1: Tetőkonzol egyenes oldalfalakkal 298 Kép M2: Tetőkonzol kúpos oldalfalakkal

299 Tervezési útmutató Hőmérséklet-érzékelők elhelyezése 2 Hőmérséklet-érzékelők elhelyezése 2.1 Helyiséghőmérséklet érzékelő Az érzékelőt a tartózkodási zónában jól reprezentáló helyre kell kb. 1,5 m magasságban felszerelni úgy, hogy idegen hő,- vagy hűtőhatás ne hamisíthassa meg a valós értéket (géphő, ablak, ajtó, napsugárzás, stb.). Zónánként egy hőmérséklet érzékelő szükséges, de négy érzékelővel középértékképzésre is van lehetőség. 2.2 Külsőhőmérséklet érzékelő Az érzékelőt a talajszinttől legalább 3 m magasságban kell felszerelnie az épület északi homlokzatára, védve a közvetlen napsugárzástól. Berendezésenként egy külsőhőmérséklet érzékelő szükséges. A távozólevegő- és a befúvottlevegő-érzékelők a RoofVent készülékekbe gyárilag be vannak szerelve. Kép M4: Elvi ábra 3 Regiszter-csatlakozások helyzete T U A fűtő-, illetve a hűtőregiszterek gyári beépítésekor a szűrődobozba a regiszter-csatlakozások a távozólevegő-rács alá kerülnek (lásd M5 kép). Vizsgálja meg a helyi telepítési helyzetet, ha más elhelyezés szükséges, akkor azt jelezze a megrendeléskor. Tetőkonzol külső hordozófala, lehetőleg az I-gerenda közepére helyezze Szigetelés (pl. 4 mm-es PU-hab) I-gerenda Készülékméret T max. mm U min. mm Táblázat M1: Tetőkonzol méretei Kép M5: Regiszter-csatlakozások helyzete M 299

300 Tervezési útmutató Kondenzációs határok 4 Kondenzációs határok RoofVent twin heat /twin cool / twin pump Magas nedvességterhelés vagy nagyon alacsony külső hőmérséklet esetén a távozó levegő nedvességtartalma a 2-es hőcserélőben kondenzálódhat. Az M1-es diagramm mutatja, hogy milyen levegőfeltételek mellett lép fel a kondenzáció: Csatlakoztassa a kombiszekrényben a kondenzátumcsatlakozást egy kondenzátumvezetékre. Adott esetben alkalmazzon kondenzszivattyút a kondenzátum csővezetékkel közvetlenül a tetőre történő elvezetéséhez. Alkalmazza az opcionális cseppleválasztót az 1-es hőcserélőhöz a tetőkészülékben. Távozólevegő-hőmérséklet Távozó levegő relatív páratartalma [%] C 22 C 24 C 26 C 28 C Külső hőmérséklet [ C] Kép M4: Elvi ábra 3

301 Tervezési útmutató Légcsatorna csatlakoztatás 5 Légcsatorna csatlakoztatás Igény esetén lehetőség van elszívó és befúvó légcsatornák csatlakoztatására. 6 Lakkozás A RoofVent készülékeket (gyárilag alucink) kívánságra színes külső lakkozással szállítjuk. Rendeléskor adja meg a tetőn kívüli és a tető alatti egységek színének kívánt RALszámát. 7 Hálózati csatlakozó aljzat Kép M6: Elszívócsatorna csatlakoztatása a szűrődobozba az elszívórács helyére Kép M7: Befúvócsatorna csatlakoztatása a fűtőelemhez az Air-Injector (örvénykamra) helyére A karbantartási munkák könnyítéséhez a tetőn kívüli egység Unit-dobozába egy 1-fázisú (AC 23V 5 Hz) hálózati csatlakozó aljzat kiépítése megrendelhető. 8 Korrózióvédett kivitel Agresszív összetevőket tartalmazó légtérben történő üzemeléshez korrózióvédett kivitelben is megrendelhetők a RoofVent készülékek. 9 Villámvédelem Gondoskodjon a készülékek, illetve a csarnoképület megfelelő villámvédelméről. 1 Általános csekklista Készülékméret J K R X Táblázat M2: Az elszívó- és befúvócsatornák csatlakozási méretei (a G és az M mérete a készüléktípusok műszaki adatainál) Elegendő-e a tetőszerkezet teherbírása? Karbantartás és szerviz céljából megközelíthetők-e a tetőn a Roofvent készülékek? A revíziófedél akadálytalanul megközelíthető-e? Gépek, darupályák stb. nem akadályozzák-e a készülékek felszerelését? Biztosított-e a légmennyiség-egyensúly? Tarthatók-e a beépítési határok? Szükség van-e helyi elszívásra? Milyen fűtő-, illetve hűtőközeg lesz alkalmazva? Milyen hosszúságú legyen a szűrődoboz? Kellenek-e opciók a készülékhez? Kellenek-e opciók a szabályozáshoz? Hogyan oszlanak meg a szabályozási zónák? Melyik kezelési mód legyen? Hová kell telepíteni a kezelőszerveket? M 31

302 Üzemeltetés Tartalom 1 Üzemeltetés 32 2 Karbantartás 32 3 Szétszerelés 34 4 Újrahasznosítás, megsemmisítés Üzemeltetés

303 Üzemeltetés Üzemeltetés 1 Üzemeltetés 2 Karbantartás 1.1 Első üzembe helyezés Figyelem! Szakszerűtlen üzembe helyezés károsodásokhoz vezethet. Az első üzembe helyezést csak a Hoval szakszerviz végezheti! Csekklista az első üzembe helyezés előkészítéséhez: Megtörténtek-e a szükséges csatlakoztatások (elektromos vezetékek, vízcsatlakozás, kondenzátum elvezetés, hűtőközeg vezetékek és légcsatornák)? Rendelkezésre áll-e a fűtő-, illetve a hűtőközeg? Kiegyenlített és beszabályozott-e a hidraulika? Fel van-e szerelve, és a novanet rendszerrel össze van-e kötve a szabályozás összes komponense? Biztosított-e az érintett szervek megjelenése a tervezett időpontra (tervező, elektromos- és fűtésszerelő, stb.)? Biztosított-e a tervezett időpontra a kezelők jelenléte a betanításhoz? 1.2 Kezelés A berendezés az időprogramok és a hőmérsékletviszonyok függvényében teljesen automatikusan üzemel. A DigiNet kezelőkészülékek kezelési útmutatói szerint kell eljárni. Naponta ellenőrizze a zavarkijelzőt. Az üzemidő-módosításokat az automatikaprogramban korrigálja. Biztosítsa a szabad és akadálytalan légáramlást. 2.1 Karbantartás A készüléken történő bármilyen munkavégzés előtt a revíziókapcsolót kapcsolja a KI állásba, és várja meg, amíg megállnak a ventilátorok. Figyelem! Áramütés veszély. A revíziókapcsoló csak a ventilátorokat kapcsolja le, a vezérlés továbbra is feszültség alatt marad. A vezérlésen történő munkavégzés előtt a teljes szabályozási zónát le kell kapcsolnia a hálózatról. Vegye figyelembe a balesetelhárítási előírásokat. Ügyeljen a tetőn és az elektromos berendezéseken végzett munkák sajátos veszélyeire. A készülék éles, levédettlen lemezszegélyei sérülést okozhatnak. A sérült, vagy elveszett adattáblákat pótolja. A karbantartás után szerelje vissza a lebontott biztonsági szerelvényeket. A készülék egyedi átalakítása nem megengedett. A kicserélt alkatrészek feleljenek meg a gyártó műszaki előírásainak. A Hoval eredeti alkatrészek beépítését javasolja 2.2 Szűrőcsere Figyelem! Szakszerűtlen munkavégzés sérüléshez vezethet. A szűrőcserét csak betanított személy végezheti! 1.3 Üzemen kívül helyezés Figyelem! A fagy károkat okozhat. Üzemen kívül helyezéskor intézkednie kell, hogy a fűtő-, ill. hűtőközeg ne fagyhasson meg. Az üzemen kívül helyezéskor a fagykárok elkerüléséhez az alábbi intézkedések szükségesek: Biztosítsa a még elegendően magas helyiséghőmérsékletet. Szakszerűen ürítse le a fűtő-/hűtőközeget. A fűtő-/hűtőközeg köröket fagyállóval fagymentesítse. A RoofVent direct cool-nál és a RoofVent twin pumpnál biztosítsa a kondenzátor áramellátását (olajkádfűtés). A RoofVent készülékekben a külső-, és távozólevegőszűrők felügyeletét nyomáskülönbség-kapcsoló látja el. Cserélje ki a szűrőt, ha a kezelőterminál szűrőzavart jelez: Külsőlevegő-szűrő cseréje A revíziókapcsolót kapcsolja a KI állásba, és várja meg, amíg megállnak a ventilátorok. Nyissa ki az időjárásvédő ajtót ( -es pozíció). Cserélje ki a külsőlevegő-szűrőt ( -es pozíció). Az időjárásvédő ajtót zárja be, majd a revíziókapcsolót ismét kapcsolja a BE állásba. Távozólevegő-szűrő cseréje A revíziókapcsolót kapcsolja a KI állásba, és várja meg, amíg megállnak a ventilátorok. A revíziófedelet távolítsa el ( -as pozíció). Cserélje ki a távozólevegő-szűrő t ( -es pozíció ). 33 N

304 Üzemeltetés Karbantartási munkák és helyreállítás Revíziófedelet szerelje vissza, majd a revíziókapcsolót kapcsolja ismét a BE állásba. RoofVent LHW, LKW, condens, direct cool 2.3 Ellenőrzési és karbantartási munkák Figyelem! Szakszerűtlen munkavégzés sérüléshez vezethet. Az éves ellenőrzésre hívja a Hoval vevőszolgálatot! Az éves ellenőrzés az alábbi munkákat foglalja magába: A készülék kitisztása. A ventilátorok és állítóművek működésének ellenőrzése. A vezérlés/szabályozás működésének ellenőrzése. Szifon esetén a bűzzár ellenőrzése. RoofVent condens esetén: a vízállás és a glikoltartalom (3 térfogat%) ellenőrzése. RoofVent condens esetén: a semlegesítő egység tisztítása és utántöltése granulátummal. RoofVent LH, LK Kondenzátum szivattyú (opció) A kondenzátum szivattyúval felszerelt RoofVent készülékeknél: A kondenzátum szivattyút a hűtési periódus alatt kéthavonta ellenőrizze le, és szükség esetén tisztítsa ki. 2.4 Helyreállítás Figyelem! Szakszerűtlen munkavégzés sérüléshez vezethet. A munkák elvégzéséhez hívja a Hoval vevőszolgálatot! Igényét jelezze a Hoval vevőszolgálatnál. RoofVent LH, LK Időjárásvédő ajtó Külsőlevegő-szűrő Revíziófedél Távozólevegő-szűrő Kép K2-1: Szűrőpozíciók a RoofVent készülékekben 34
