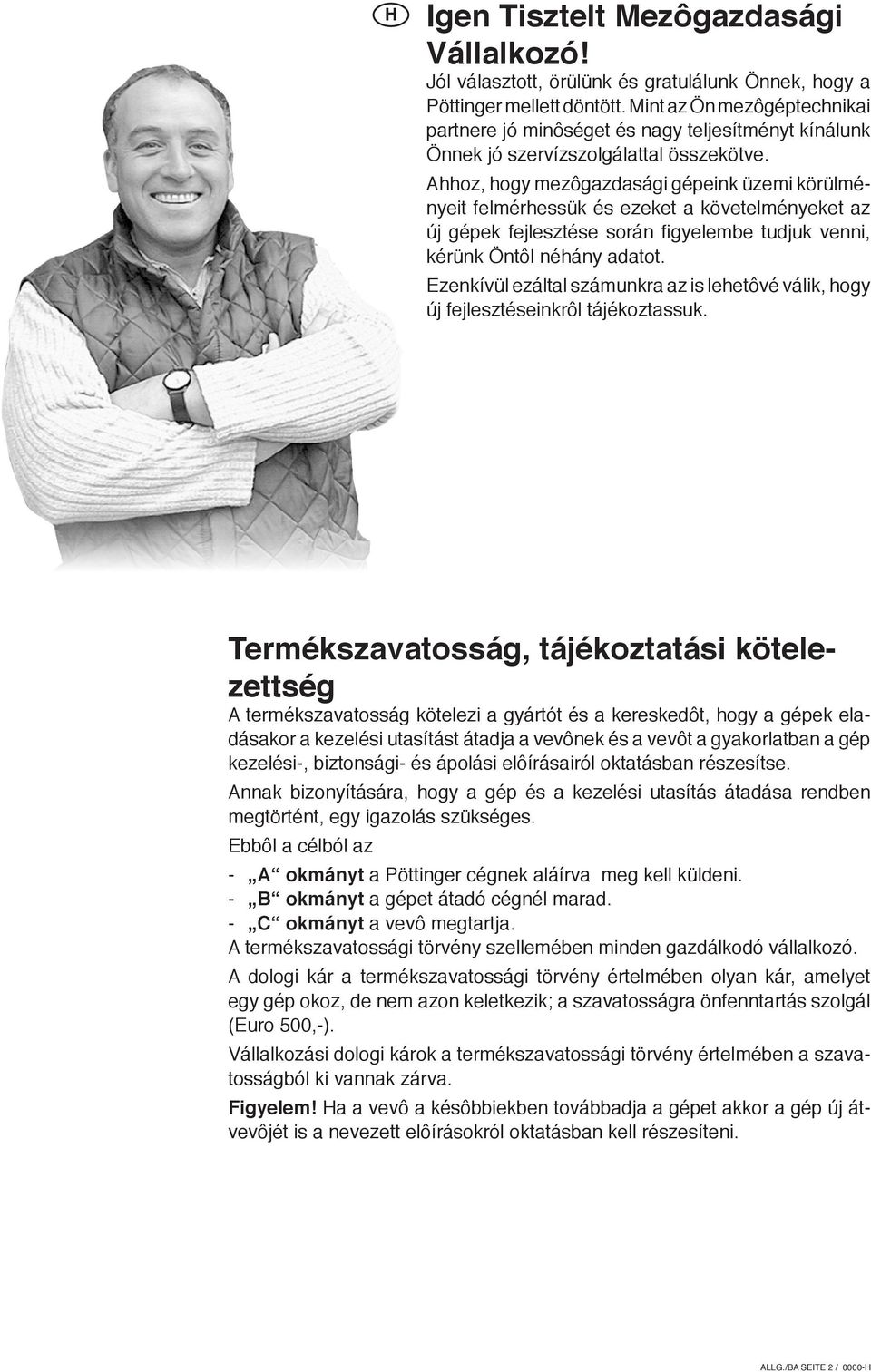

2 Igen Tisztelt Mezôgazdasági Vállalkozó! Jól választott, örülünk és gratulálunk Önnek, hogy a Pöttinger mellett döntött. Mint az Ön mezôgéptechnikai partnere jó minôséget és nagy teljesítményt kínálunk Önnek jó szervízszolgálattal összekötve. Ahhoz, hogy mezôgazdasági gépeink üzemi körülményeit felmérhessük és ezeket a követelményeket az új gépek fejlesztése során figyelembe tudjuk venni, kérünk Öntôl néhány adatot. Ezenkívül ezáltal számunkra az is lehetôvé válik, hogy új fejlesztéseinkrôl tájékoztassuk. Termékszavatosság, tájékoztatási kötelezettség A termékszavatosság kötelezi a gyártót és a kereskedôt, hogy a gépek eladásakor a kezelési utasítást átadja a vevônek és a vevôt a gyakorlatban a gép kezelési-, biztonsági- és ápolási elôírásairól oktatásban részesítse. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. Ebbôl a célból az - A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - B okmányt a gépet átadó cégnél marad. - C okmányt a vevô megtartja. A termékszavatossági törvény szellemében minden gazdálkodó vállalkozó. A dologi kár a termékszavatossági törvény értelmében olyan kár, amelyet egy gép okoz, de nem azon keletkezik; a szavatosságra önfenntartás szolgál (Euro 500,-). Vállalkozási dologi károk a termékszavatossági törvény értelmében a szavatosságból ki vannak zárva. Figyelem! a a vevô a késôbbiekben továbbadja a gépet akkor a gép új átvevôjét is a nevezett elôírásokról oktatásban kell részesíteni. ALLG./BA SEITE 2 / 0000-

3 TERMÉKÁTADÁSI ÚTASÍTÁS Okmány D ALOIS PÖTTINGER Maschinenfabrik Gmb A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMB D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMB Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Kérjük Önöket, hogy a termékszavatossági kötelezettség szerint a következôkben felvezetett pontokat ellenôrizzék. A vonatkozó pontokat kérjük bejelölni. X A Servo váltvaforgató ekét a szállítólevél szerint átvizsgáltam, a felszereléseket ellenöriztem. Az összes biztonságtechnikai berendezés és kezelöberendezés rajta van. A gép kezelését, elsö üzembehelyezését és karbantartását a kezelési utasítás segítségével és átadásával a vevönek elmagyaráztam. A traktorra való felszerelés és beállítás megtörtént. A traktorral való hidraulikus összekötés megtörtént és a helyes csatlakoztatást ellenöriztem. A hidraulikus funkciókat (forgatás, fogásszélesség beállítás) bemutattam és elmagyaráztam. Az ekét a traktorhoz helyesen beállítottam (az elsö ekefej fogásszélességét és a vonópontot). A szállítási és munkahelyzetet elmagyaráztam. Az opcionális és kiegészítö felszereléseket elmagyaráztam. A kezelési utasítás feltétlen elolvasására felhívtam a figyelmet. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. - Ebbôl a célból az A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - A B okmány a gépet átadó cégnél marad. - A C okmányt a vevô megtartja Dokum D Servo - 3 -

4 TARTALOMJEGYZÉK Tartalomjegyzék CE-jel... 5 A figyelmeztetô táblák jelentése... 5 Elokészítés a vontatón... 6 Az emelomu hidraulikus szabályozása... 6 idraulikus csatlakoztatás... 7 Elôkészületi munkák az ekén... 7 Felszerelés a traktorra... 8 Leszerelés a vontatóról... 8 A szántóra történo út elott... 9 Finombeállítás Táblázat a 965 mm Táblázat a 825 mm Vigyázzon, ha a mezôn közlekedik a Servo 35-el Az eke forgatása Az eke hajlásának beállítása (11) Az eke beállítása a SERVOMATIC -kal felszerelt vontatóhoz Ekemunka szabályozó hidraulikával idraulikus munkaszélesség átállítás (SERVO PLUS) ON LAND (tarlónjáró) szántás agyományos szántás Átállítás hagyományos szántásra Átállítás "ON LAND" (tarlónjáró) szántás Nyírócsapos csavarok Teljesen automatikus nonstop túlterhelés biztosítás Gáztartály (43) A nyomás módosítása a gáztartályban Általános karbantartási utasítások A gépalkatrészek tisztítása idraulikus berendezés Az eketestek hajlásának beállítása Az eketestek alapbeállítása Tárcsás csoroszlya beállítása (* Tárcsás csoroszlya rugós (* Eloszerszámok: Kettos tapogató kerék Átbillenô talajkövetô és mélységállító kerék Elôrehelyezett szállító-lengôkerék asználata talajkövetô kerékként asználata szállítókerékként Kinyúlókar hidraulikus kioldással pakkerhez és utánfutó berendezésekhez Munka az utánfutó berendezésekkel A megfogókar felszerelése A csillapítás beállítása Kinyúlókar hidraulikus kioldással pakkerhez és utánfutó berendezésekhez Munka az utánfutó berendezésekkel Az eke rendeltetésszeru használata A típustábla Muszaki adatok Kívánság szerinti felszerelés Eketest formák M E L L É K L E T Biztonságtechnikai utasítások Traktor és függesztett gép kombinációja Fontos információk az Ön biztonsága érdekében _-INALT_

5 TARTALOMJEGYZÉK CE-jel A gyártó által felhelyezett CE-jel kifelé dokumentálja, hogy a gép megfelel az Európai Közösség gépgyártási irányelveinek és más elôírásainak. Az EK konformitási nyilatkozat (lásd melléklet). Az EK konformitási nyilatkozat aláírásával a gyártó igazolja, hogy a forgalomba hozott gép minden idevágó biztonsgtechnikai- és egészségügyi követelménynek megfelel. A figyelmeztetô táblák jelentése Ne tartózkodjunk a munkagép lengési tartományában. Soha ne nyúljunk a gép zúzásveszélyes részeibe, amíg ott az alkatrészek még mozoghatnak. 9501_-WARNBILDER_

6 CSATLAKOZTATÁS A VONTATÓOZ Elokészítés a vontatón Általános megjegyzések Kérjük figyeljenek a használt vontató gép teljesítményének határára. Kerekek - A vontató hátsó kerekeinek levegonyomása szántás közben 0,8 bar legyen. - Nehéz környezeti viszonyok esetén kiegészíto keréksúlyok elonyt jelenthetnek. Lásd továbbá a vontató gyártójának használati utasításait. Ballasztsúlyok A vontató elejét megfelelo ballasztsúllyal kell ellátni, annak érdekében, hogy biztosítsuk a gép kormányozhatóságát és fékezhetoképességét. A jármû önsúlyának legalább 20%-a az elsõ tengelyre kell hogy essen. Kg 20% Az emelômû - Az emelô támaszoknak (4) a jobb és a bal oldalon egyforma hosszúnak kell lenniük. A beállítás a beállító berendezéssel történik (3). - Amennyiben az emelô támaszok (4) az alsó vezetoknél különbözo helyzetekben rögzíthetôk, úgy a hátsó helyzetet () kell választani. Ezáltal a vontató hidraulikus berendezése nincs túlságosan igénybe véve. - A felsô vezetôt (1) a vontató gyártójának utasításai szerint kell rögzíteni (2). Beállítás szállítás esetén - Az alsó vezetoket a támaszokkal (5) úgy kell rögzíteni, hogy a csatlakoztatott eszköz szállítás közben ne tudjon kilengeni. - A hidraulika kezelési emelokarját el kell reteszelni, annak érdekében, hogy ilyenkor a leengedés ne legyen lehetséges. - Közúton történo szállítás nem történhet ON-LAND állásban. Beállítás szántás esetén - A támaszokat (5) úgy állítsuk be, hogy minél nagyobb kilengo tartomány legyen oldalra. Az emelomu hidraulikus szabályozása elyzet szabályozás: A gép fel- és leszereléséhez és szállításokhoz. A helyzetszabályozás az emelomu hidraulika normál beállítása. A függesztett gép a vezérlomun (ST) beállított magasságban marad ( = helyzet). úzóellenállás szabályozása, vegyes szabályozás: A szántás az egyik üzemeltetési móddal történi. A pontos leírást lásd az asználat c. fejezetben. (983) ANBAU

7 CSATLAKOZTATÁS A VONTATÓOZ idraulikus csatlakoztatás a a traktor csak egy egyszeres működésű vezérlőszeleppel rendelkezik, akkor feltétlenül szükséges egy olajvisszafolyó vezeték (T) csatlakoztatása, amelyet szakműhelyben kell felszereltetni. - Csatlakoztassa rá a nyomóvezetéket (1) és a visszafolyó vezetéket (2). 1 Egyszeresmûködésû vezérlõberendezés vagy 1 Kettõsmûködésû vezérlõberendezés + 1 Kettõsmûködésû vezérlõberendezés Elôkészületi munkák az ekén Függesztôtengely (965 mm/825 mm) Alkalmazza a megfelelô függesztôtengelyt - lásd az alkatrészjegyzéket is. Biztonsági utasítás: 6 vasú eke esetében az erősített felszerelőtengelyt (10) kell használni, különben törésveszély áll fenn. A traktor emelôszerkezetéhez történô beállítás: - Mindkét felszerelô lemezt fel tudja szerelni 4-féle helyzetben (P1, P2, P3, P4). Felsôkormányzó rudazat A felsôkormányzórudazatot (6) az ábra szerint rögzítse. - sasszeggel (K) biztosítsa. (983) ANBAU

8 CSATLAKOZTATÁS A VONTATÓOZ Felszerelés a traktorra Biztonságtechnikai utasítás: lásd az A1 melléklet 8a-h pontját. - Kapcsolja a traktorhidraulikát helyzetszabályozó állásba. - Szerelje fel a munkagépet az alsó kormány-rudazatra és biztosítsa biztosítószeggel. ùtmutatás A felszerelési bak a lejtôs orsó (11) elfordításával hozható vizszintes helyzetbe. Ezáltal az alsó kormányrudazat felcsatolása könnyebbé válik. Végezetül a lejtôs orsót (11) ismét fordítsa vissza. Lásd az ÜZEMELTETÉS c. fejezetet is. Fontos útmutatás: A támot tegye munkahelyzetbe 1. A csapot (1) akassza be a leállító támasz furatába 2. A leállító támnaszt biztosítsa le a rugós biztosítóval (2). A csapot csak a leállító támasz első furatában rögzítse. Ne használja a furatokat - különben a támaszték sérül az eke fordulásakor Arbeitsposition Working position Position Munkahelyzet travail Rögzítse a felsô kormányszerkezetet - Rögzítse a felsô kormányszerkezetet (1) úgy, hogy a végpont (P1) az ekén munkavégzés közben is valamivel magasabban legyen, mint a traktoron lévô csatlakozópont (P2). TD65/92/27 P2 1 P1 Alsó kormányzás a a traktor szabályzóhidraulikája az alsó kor mányszerkezet által kerül vezérlésre, akkor felsô kormányszerkezetet a felszerelôbak hosszlyukába (LL) dugja be. Felsô kormányzás a a traktor szabályzóhidraulikáját a felsô kormányszerkezeten keresztül vezérli a szerelôbak mindkét furata (RL) alkalmazásra kerül. - Csatlakoztassa a hidraulikatömlôt a traktoron. Világítás - Figyelmezteto berendezések Ködben, szürkületben vagy sötétségben történo szállítás estén a kiálló részeket meg kell jelölni. Utasítások a figyelmezteto táblák, fényvisszavero fóliák vagy felfestések elhelyezésére a Függesztett gépek c. fejezet mellékletében találhatók. Kérésére a PÖTTINGER cég világítási berendezéseket és figyelmezteto táblákat szállítani tud. Alapvetoen a törvényhozó eloírásait kell figyelembe venni. Leszerelés a vontatóról Megjegyzés: Az ekevasak csúcsai edzettek; kemény altalajra (kő, beton, stb.) történő lerakáskor fennáll a törés veszélye. Ezért az ekevasak alá mindig tegyen megfelelő alátétet (deszka)! - Az eke gerendelyét fordítsa munkahelyzetbe és a gépet mindig szilárd, sík talajra állítsa le. - A nyomás csökkentésére a hidraulikus vezetékekben a vezérlokart (ST) többször mozgassuk ideoda. - A vontató hidraulikáját kapcsoljuk helyzet szabályozásra. - A hidraulika vezetékeit szereljük le a vontatóról. - Az excenter emelo muködtetésével (8) oldjuk a támaszt, lefelé hajlítsuk és az excenter emelovel újra rögzítsük. - Az alsó és felso vezetot vegyük le a géprol. A gép leállítása, tisztítása és téliesítése Kérjük ügyeljenek a Karbantartás és ápolás c. fejezetben leírtakra. (983) ANBAU

9 AZ EKE ELÔBEÁLLÍTÁSA A szántóra történo út elott SERVO SERVO NOVA - lásd a következõ oldalt SERVO PLUS SERVO NOVA PLUS 1. Alapbeállítást az B-táblázat szerint végezze. 2. A pontos beállítást az üzembehelyezéskor végezze el. TD126/98/07 ZP A két orsó beállítása (ZP, VF) Vontatási pont (ZP) Barázda (VF) A beállítás függ a vontató kerekeinek belso távolságától (RA) és a beállított vágás szélességtol. - Több információ a vonópontra és az elobarázdára vonatkozóan lásd Alkalmazás c. fejezetben. VF TD65/92/35 RA B-táblázat SERVO PLUS B-táblázat SERVO NOVA PLUS VOREINSTELLUNG (981) - 9 -

10 AZ EKE ELÔBEÁLLÍTÁSA A szántóra történo út elott SERVO 1. Alapbeállítást az C-táblázat szerint végezze. 2. A pontos beállítást az üzembehelyezéskor végezze el. SERVO NOVA 1. Alapbeállítást az A-táblázat szerint végezze. 2. A pontos beállítást az üzembehelyezéskor végezze el. TD 82/96/18 SK Munkaszélesség beállítása. ZP - Lazítsuk meg az elülso hatlapfeju csavart (SK). - Vegyük ki a hátsó hatlapfeju csavart. VF - A rögzíto konzolt addig lendítsük, amíg a kívánt vágási szélességet elértük és a hatlapfeju csavar beleillik valamelyik furatba (1, 2, 3, 4, 5). - A hatlapfeju csavart húzzuk meg szorosra. TD65/92/35 A két orsó beállítása (ZP, VF) Vontatási pont (ZP) Barázda (VF) A beállítás függ a traktorkerekek belsô vonalának távolságától (RA) és a beállított fogásszélességtôl (1,2,3,4,5) RA - Több információ a vonópontra és az elobarázdára vonatkozóan lásd Alkalmazás c. fejezetben. C-táblázat SERVO A-táblázat SERVO NOVA VOREINSTELLUNG (981)

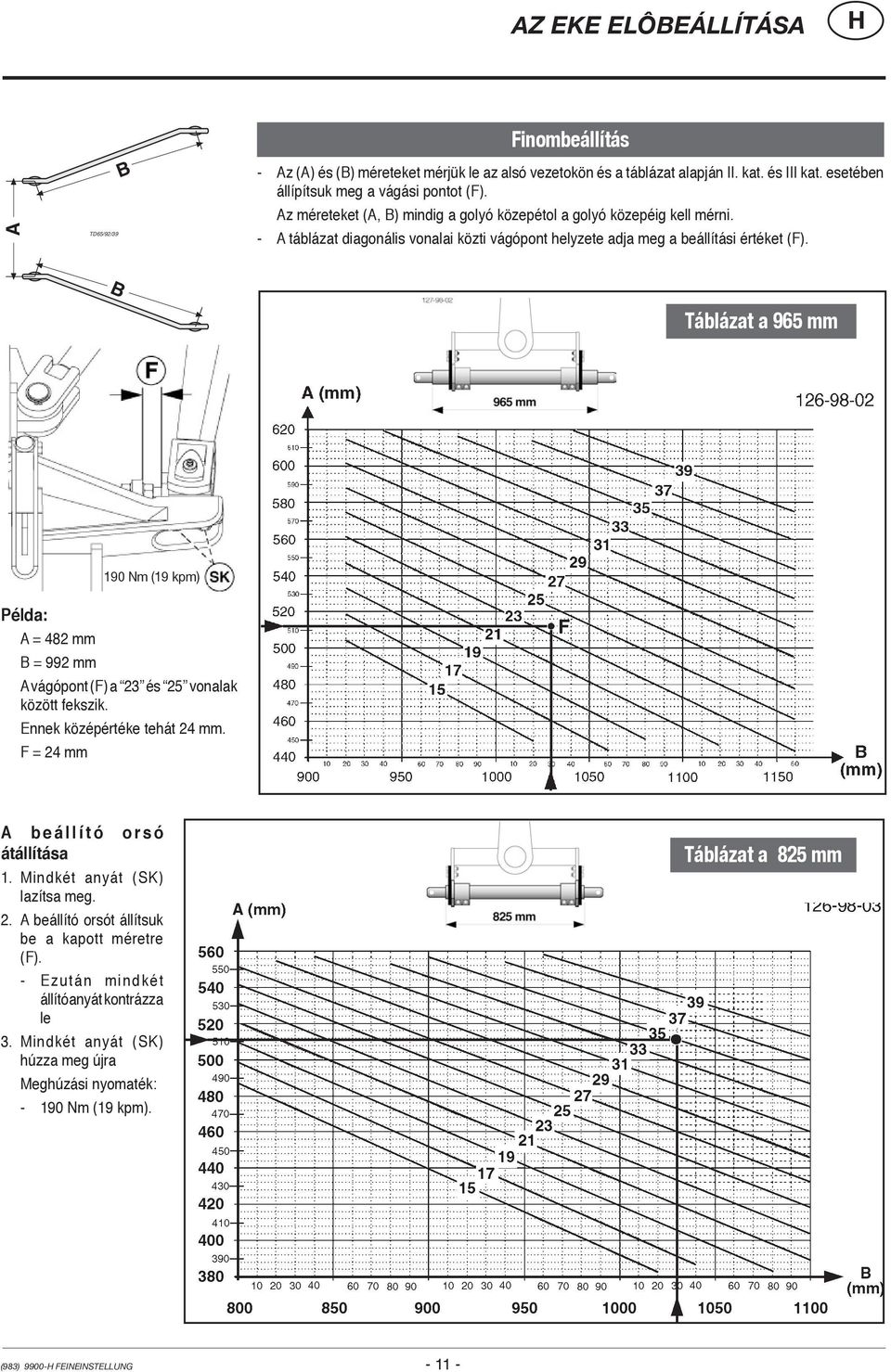

11 AZ EKE ELÔBEÁLLÍTÁSA A TD65/92/39 B Finombeállítás - Az (A) és (B) méreteket mérjük le az alsó vezetokön és a táblázat alapján II. kat. és III kat. esetében állípítsuk meg a vágási pontot (F). Az méreteket (A, B) mindig a golyó közepétol a golyó közepéig kell mérni. - A táblázat diagonális vonalai közti vágópont helyzete adja meg a beállítási értéket (F). B Táblázat a 965 mm 190 Nm (19 kpm) Példa: A = 482 mm B = 992 mm A vágópont (F) a 23 és 25 vonalak között fekszik. Ennek középértéke tehát 24 mm. F = 24 mm A b e á l l í t ó o r s ó átállítása 1. Mindkét anyát (SK) lazítsa meg. 2. A beállító orsót állítsuk be a kapott méretre (F). - Ezután mindkét állítóanyát kontrázza le 3. Mindkét anyát (SK) húzza meg újra Meghúzási nyomaték: Nm (19 kpm). Táblázat a 825 mm (983) FEINEINSTELLUNG

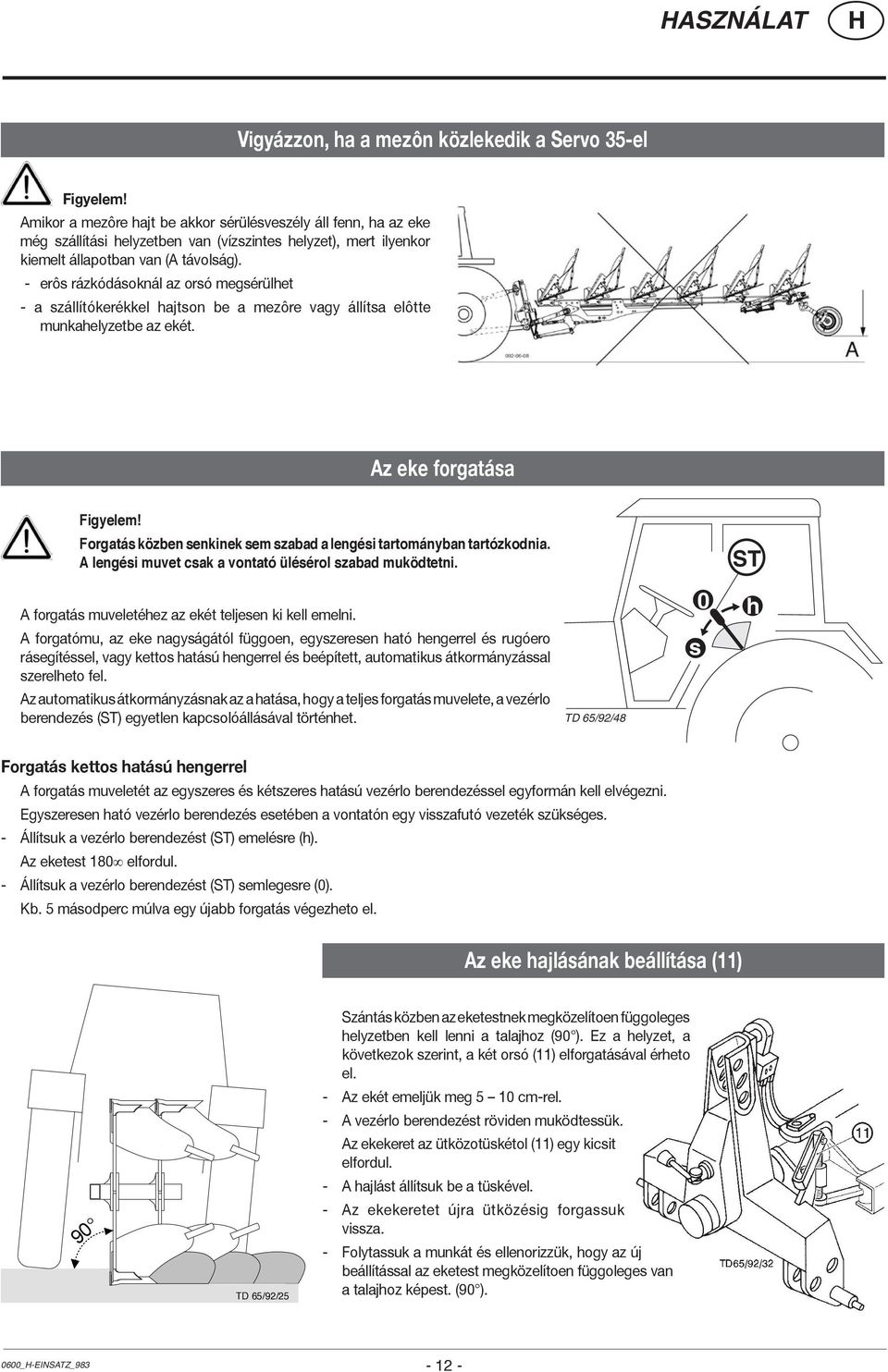

12 ASZNÁLAT Vigyázzon, ha a mezôn közlekedik a Servo 35-el Figyelem! Amikor a mezôre hajt be akkor sérülésveszély áll fenn, ha az eke még szállítási helyzetben van (vízszintes helyzet), mert ilyenkor kiemelt állapotban van (A távolság). - erôs rázkódásoknál az orsó megsérülhet - a szállítókerékkel hajtson be a mezôre vagy állítsa elôtte munkahelyzetbe az ekét. Az eke forgatása Figyelem! Forgatás közben senkinek sem szabad a lengési tartományban tartózkodnia. A lengési muvet csak a vontató ülésérol szabad muködtetni. A forgatás muveletéhez az ekét teljesen ki kell emelni. A forgatómu, az eke nagyságától függoen, egyszeresen ható hengerrel és rugóero rásegítéssel, vagy kettos hatású hengerrel és beépített, automatikus átkormányzással szerelheto fel. Az automatikus átkormányzásnak az a hatása, hogy a teljes forgatás muvelete, a vezérlo berendezés (ST) egyetlen kapcsolóállásával történhet. TD 65/92/48 s 0 ST h Forgatás kettos hatású hengerrel A forgatás muveletét az egyszeres és kétszeres hatású vezérlo berendezéssel egyformán kell elvégezni. Egyszeresen ható vezérlo berendezés esetében a vontatón egy visszafutó vezeték szükséges. - Állítsuk a vezérlo berendezést (ST) emelésre (h). Az eketest 180 elfordul. - Állítsuk a vezérlo berendezést (ST) semlegesre (0). Kb. 5 másodperc múlva egy újabb forgatás végezheto el. Az eke hajlásának beállítása (11) 90 TD 65/92/25 Szántás közben az eketestnek megközelítoen függoleges helyzetben kell lenni a talajhoz (90 ). Ez a helyzet, a következok szerint, a két orsó (11) elforgatásával érheto el. - Az ekét emeljük meg 5 10 cm-rel. - A vezérlo berendezést röviden muködtessük. Az ekekeret az ütközotüskétol (11) egy kicsit elfordul. - A hajlást állítsuk be a tüskével. - Az ekekeretet újra ütközésig forgassuk vissza. - Folytassuk a munkát és ellenorizzük, hogy az új beállítással az eketest megközelítoen függoleges van a talajhoz képest. (90 ). 0600_-EINSATZ_

13 ASZNÁLAT Az eke beállítása a SERVOMATIC -kal felszerelt vontatóhoz A SERVOMATIC beállítási technikával az ekét és a vontatót optimálisan lehet összhangba hozni. A beállítás következo ellenorzéseit sorban el kell végezni. Soha ne nyúljunk a prés veszélyes tartományba, amíga részek ott mozgásban vannak. Ne tartózkodjunk a munkagép lengési tartományába. 1. Munkaszélesség beállítása. - Lásd Az eke elobeállítása c. fejezetet. 2. Az elso eketest (elobarázda) vágás szélességének beállítása Az elso eketest (S2) vágás szélességét az orsó (VF) elforgatásával állítható be. A vágás szélessége (S1) túl keskeny - Az orsót (VF) hosszabban forgassuk. A vágás szélessége túl széles - Az orsót rövidebb ideig forgassuk. A vágás szélessége megfelelo. - Az orsót a táblázat alapján állítsuk be megfeleloen. Lásd Az eke elobeállítása c. fejezetet. idraulikus munkaszélesség átállítás (SERVO PLUS) Ehhez a vontatón egy pótlólagos kettos hatású vezérlo berendezés szükséges. 3. (Z) vonópont beállítása Megfelelo beállítás A vonóvonal (ZL) a vontató hátsó tengelyének középpontjában (M) halad át. A vontatónál nem lép fel oldalra húzás. Az eke könnyen vontatható. - Állítsuk be az orsót (ZP) a táblázat alapján. Lásd Az eke elobeállítása c. fejezetet. Nem megfelelo beállítás A vonóvonal (ZL) nem halad át a vontató hátsó tengelyének középpontjában (M). a.) Vontatáskor az eke a megszántott területre húz. Ez csak ellenkormányzással egyenlítheto ki. - Az orsót (ZP) forgassuk hosszabb ideig. b.) Szántáskor a traktort a szántatlan rész felé húzza. - Az orsót (ZP) rövidebb ideig forgassuk. 0600_-EINSATZ_

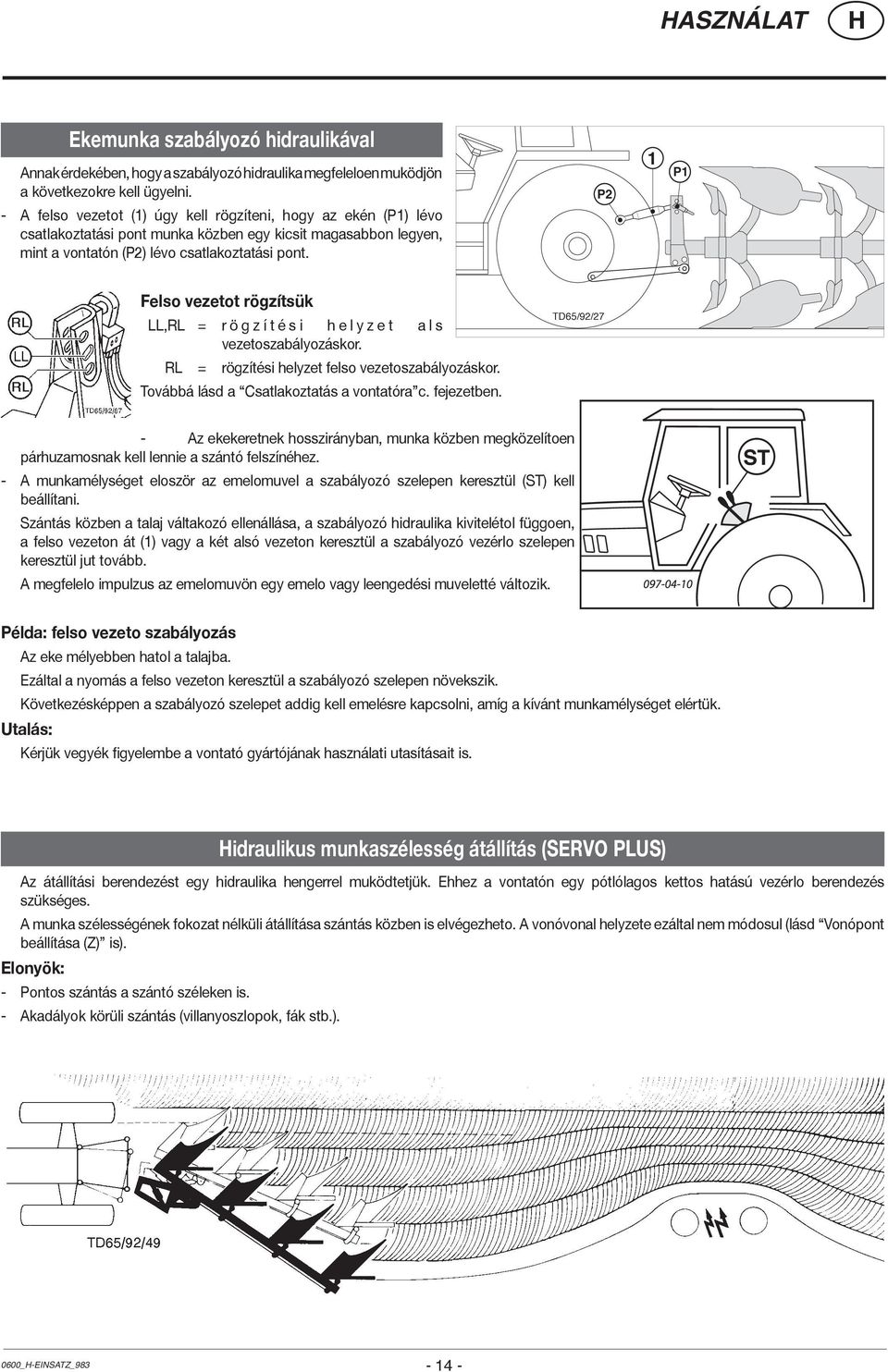

14 ASZNÁLAT Ekemunka szabályozó hidraulikával Annak érdekében, hogy a szabályozó hidraulika megfeleloen muködjön a következokre kell ügyelni. - A felso vezetot (1) úgy kell rögzíteni, hogy az ekén (P1) lévo csatlakoztatási pont munka közben egy kicsit magasabbon legyen, mint a vontatón (P2) lévo csatlakoztatási pont. P2 1 P1 Felso vezetot rögzítsük LL,RL = r ö g z í t é s i h e l y z e t a l s vezetoszabályozáskor. RL = rögzítési helyzet felso vezetoszabályozáskor. Továbbá lásd a Csatlakoztatás a vontatóra c. fejezetben. TD65/92/27 - Az ekekeretnek hosszirányban, munka közben megközelítoen párhuzamosnak kell lennie a szántó felszínéhez. - A munkamélységet eloször az emelomuvel a szabályozó szelepen keresztül (ST) kell beállítani. Szántás közben a talaj váltakozó ellenállása, a szabályozó hidraulika kivitelétol függoen, a felso vezeton át (1) vagy a két alsó vezeton keresztül a szabályozó vezérlo szelepen keresztül jut tovább. A megfelelo impulzus az emelomuvön egy emelo vagy leengedési muveletté változik. Példa: felso vezeto szabályozás Az eke mélyebben hatol a talajba. Ezáltal a nyomás a felso vezeton keresztül a szabályozó szelepen növekszik. Következésképpen a szabályozó szelepet addig kell emelésre kapcsolni, amíg a kívánt munkamélységet elértük. Utalás: Kérjük vegyék figyelembe a vontató gyártójának használati utasításait is. idraulikus munkaszélesség átállítás (SERVO PLUS) Az átállítási berendezést egy hidraulika hengerrel muködtetjük. Ehhez a vontatón egy pótlólagos kettos hatású vezérlo berendezés szükséges. A munka szélességének fokozat nélküli átállítása szántás közben is elvégezheto. A vonóvonal helyzete ezáltal nem módosul (lásd Vonópont beállítása (Z) is). Elonyök: - Pontos szántás a szántó széleken is. - Akadályok körüli szántás (villanyoszlopok, fák stb.). 0600_-EINSATZ_

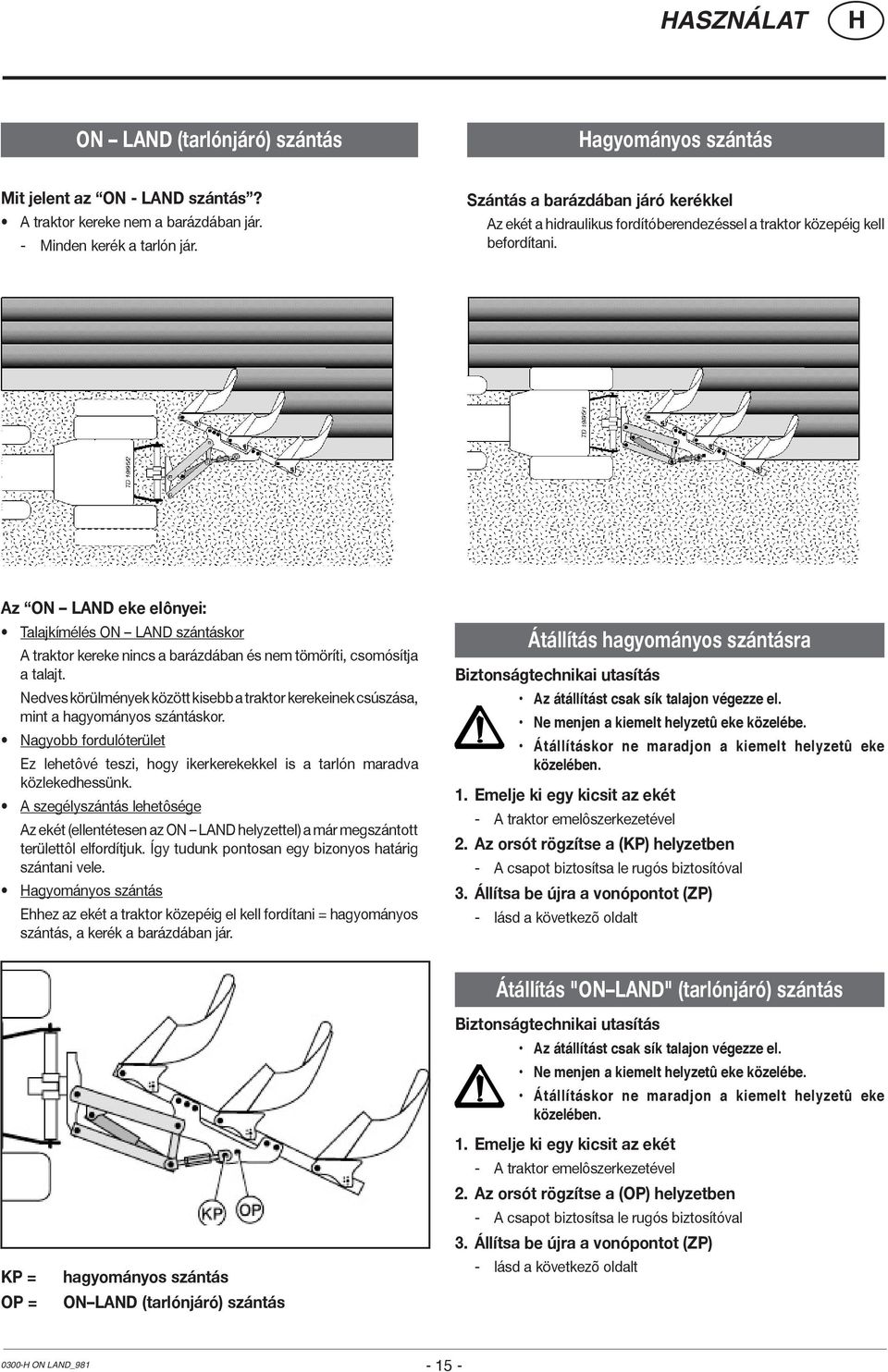

15 ASZNÁLAT ON LAND (tarlónjáró) szántás agyományos szántás Mit jelent az ON - LAND szántás? A traktor kereke nem a barázdában jár. - Minden kerék a tarlón jár. Szántás a barázdában járó kerékkel Az ekét a hidraulikus fordítóberendezéssel a traktor közepéig kell befordítani. Az ON LAND eke elônyei: Talajkímélés ON LAND szántáskor A traktor kereke nincs a barázdában és nem tömöríti, csomósítja a talajt. Nedves körülmények között kisebb a traktor kerekeinek csúszása, mint a hagyományos szántáskor. Nagyobb fordulóterület Ez lehetôvé teszi, hogy ikerkerekekkel is a tarlón maradva közlekedhessünk. A szegélyszántás lehetôsége Az ekét (ellentétesen az ON LAND helyzettel) a már megszántott területtôl elfordítjuk. Így tudunk pontosan egy bizonyos határig szántani vele. agyományos szántás Ehhez az ekét a traktor közepéig el kell fordítani = hagyományos szántás, a kerék a barázdában jár. Átállítás hagyományos szántásra Biztonságtechnikai utasítás Az átállítást csak sík talajon végezze el. Ne menjen a kiemelt helyzetû eke közelébe. Átállításkor ne maradjon a kiemelt helyzetû eke közelében. 1. Emelje ki egy kicsit az ekét - A traktor emelôszerkezetével 2. Az orsót rögzítse a (KP) helyzetben - A csapot biztosítsa le rugós biztosítóval 3. Állítsa be újra a vonópontot (ZP) - lásd a következõ oldalt KP = OP = hagyományos szántás ON LAND (tarlónjáró) szántás Átállítás "ON LAND" (tarlónjáró) szántás Biztonságtechnikai utasítás Az átállítást csak sík talajon végezze el. Ne menjen a kiemelt helyzetû eke közelébe. Átállításkor ne maradjon a kiemelt helyzetû eke közelében. 1. Emelje ki egy kicsit az ekét - A traktor emelôszerkezetével 2. Az orsót rögzítse a (OP) helyzetben - A csapot biztosítsa le rugós biztosítóval 3. Állítsa be újra a vonópontot (ZP) - lásd a következõ oldalt ON LAND_

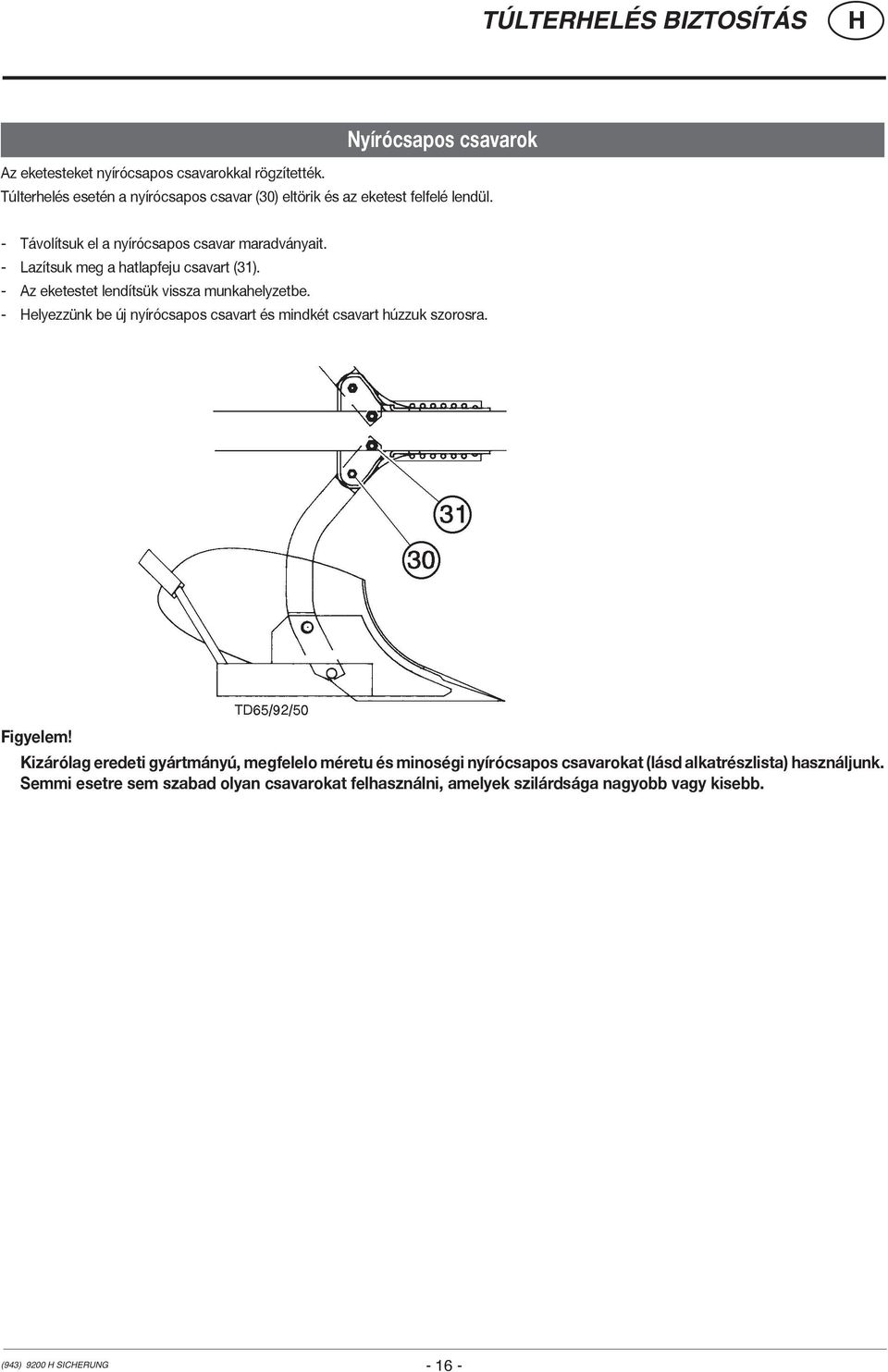

16 TÚLTERELÉS BIZTOSÍTÁS Az eketesteket nyírócsapos csavarokkal rögzítették. Nyírócsapos csavarok Túlterhelés esetén a nyírócsapos csavar (30) eltörik és az eketest felfelé lendül. - Távolítsuk el a nyírócsapos csavar maradványait. - Lazítsuk meg a hatlapfeju csavart (31). - Az eketestet lendítsük vissza munkahelyzetbe. - elyezzünk be új nyírócsapos csavart és mindkét csavart húzzuk szorosra. Figyelem! Kizárólag eredeti gyártmányú, megfelelo méretu és minoségi nyírócsapos csavarokat (lásd alkatrészlista) használjunk. Semmi esetre sem szabad olyan csavarokat felhasználni, amelyek szilárdsága nagyobb vagy kisebb. (943) 9200 SICERUNG

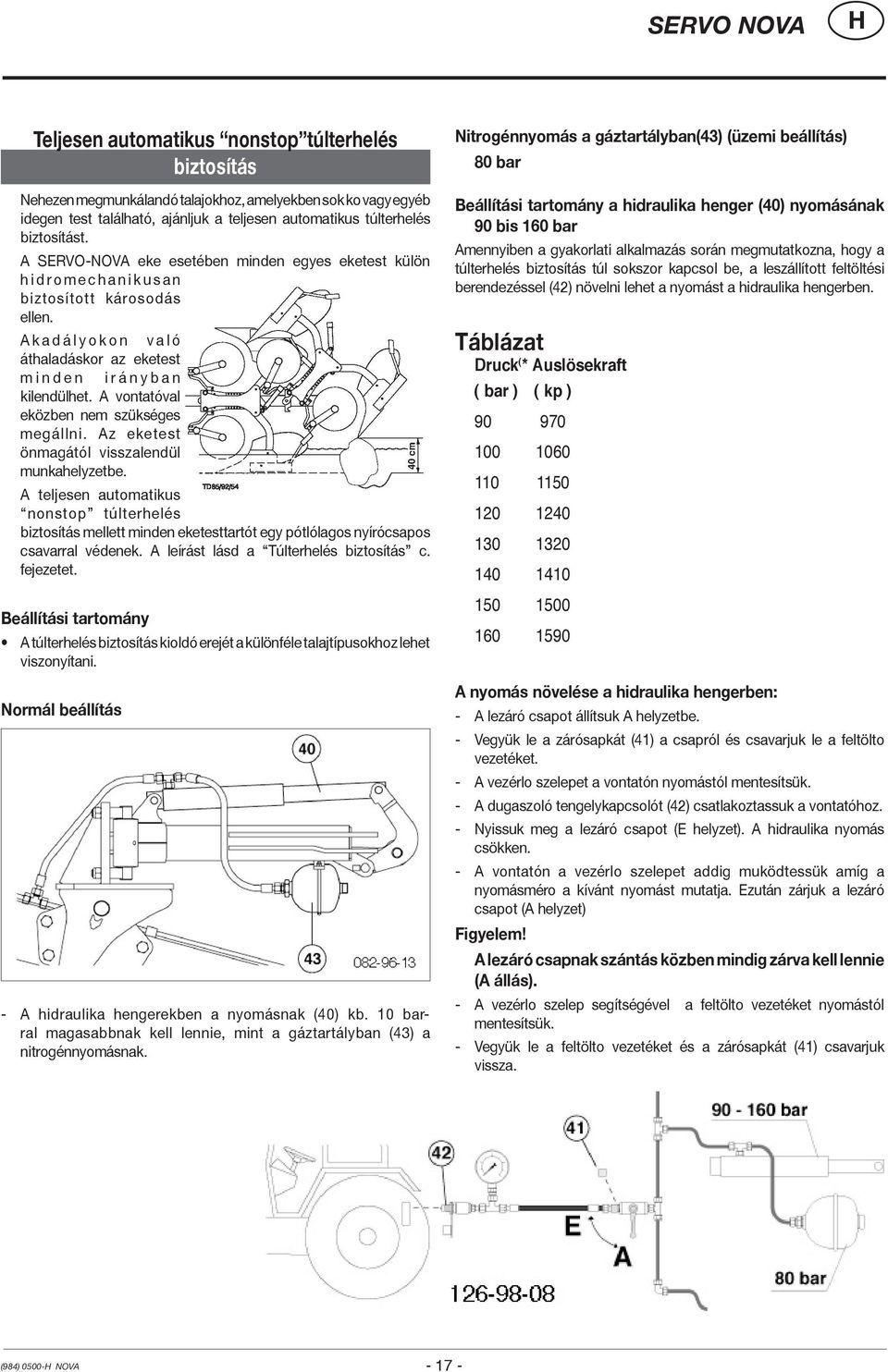

17 SERVO NOVA Teljesen automatikus nonstop túlterhelés biztosítás Nehezen megmunkálandó talajokhoz, amelyekben sok ko vagy egyéb idegen test található, ajánljuk a teljesen automatikus túlterhelés biztosítást. A SERVO-NOVA eke esetében minden egyes eketest külön h i d r o m e c h a n i k u s a n biztosított károsodás ellen. A k a d á l y o k o n v a l ó áthaladáskor az eketest m i n d e n i r á n y b a n kilendülhet. A vontatóval eközben nem szükséges megállni. Az eketest önmagától visszalendül munkahelyzetbe. A teljesen automatikus nonstop túlterhelés biztosítás mellett minden eketesttartót egy pótlólagos nyírócsapos csavarral védenek. A leírást lásd a Túlterhelés biztosítás c. fejezetet. Beállítási tartomány A túlterhelés biztosítás kioldó erejét a különféle talajtípusokhoz lehet viszonyítani. Normál beállítás - A hidraulika hengerekben a nyomásnak (40) kb. 10 barral magasabbnak kell lennie, mint a gáztartályban (43) a nitrogénnyomásnak. Nitrogénnyomás a gáztartályban(43) (üzemi beállítás) 80 bar Beállítási tartomány a hidraulika henger (40) nyomásának 90 bis 160 bar Amennyiben a gyakorlati alkalmazás során megmutatkozna, hogy a túlterhelés biztosítás túl sokszor kapcsol be, a leszállított feltöltési berendezéssel (42) növelni lehet a nyomást a hidraulika hengerben. Táblázat Druck ( * Auslösekraft ( bar ) ( kp ) A nyomás növelése a hidraulika hengerben: - A lezáró csapot állítsuk A helyzetbe. - Vegyük le a zárósapkát (41) a csapról és csavarjuk le a feltölto vezetéket. - A vezérlo szelepet a vontatón nyomástól mentesítsük. - A dugaszoló tengelykapcsolót (42) csatlakoztassuk a vontatóhoz. - Nyissuk meg a lezáró csapot (E helyzet). A hidraulika nyomás csökken. - A vontatón a vezérlo szelepet addig muködtessük amíg a nyomásméro a kívánt nyomást mutatja. Ezután zárjuk a lezáró csapot (A helyzet) Figyelem! A lezáró csapnak szántás közben mindig zárva kell lennie (A állás). - A vezérlo szelep segítségével a feltölto vezetéket nyomástól mentesítsük. - Vegyük le a feltölto vezetéket és a zárósapkát (41) csavarjuk vissza. (984) NOVA

18 SERVO NOVA Gáztartály (43) A gáztartályban a nyomás szintén módosítható. A gáznyomás csökkentése vagy növelése a tartályban a különféle talajtípusoktól függ. Nagyon laza talaj esetében, a gáznyomást egy kicsit lehet csökkenteni. Figyelem! A tartályon sem hegesztési, sem forrasztó munkák, valamint mechanikus megmunkálások nem végezhetok el. A nyomás módosítása a gáztartályban Ez a munka kizárólag a vevoszolgálat vagy egy szakmuhely által végezheto el. Annak érdekében, hogy a gáztartályban az elofeszültség nyomást csökkentsük vagy növeljük, egy speciális feltölto és ellenorzo berendezés szükséges. 1. Nyomás leeresztése: a) Vegyük le a muanyag sapkát. Az ólomdugaszt (amennyiben van) az üvegfeltölto csavarból (44) egy éles szerszámmal vegyük ki. b) Gázfeltölto csavart (44) csak könnyen lazítsuk meg. c) A feltölto és ellenorzo berendezést csatlakoztassuk. d) A leereszto csapot a feltölto berendezésen enyhén nyissunk meg. A nitrogént (N) lassan engedjük le, a míg a nyomásméron a kívánt nyomást elértük. e) Zárjuk a leereszto csapot, a feltölto berendezést vegyük le, a gázfeltölto csavart húzzuk szorosra és az ólomdugaszt (amennyiben van) újra helyezzük vissza. 2. Nyomás növelése: A tartály feltöltéséhez kizárólag nitrogént (N) használjunk, semmi esetre se használjunk oxigént (robbanás veszélyes). f) A feltölto berendezést csatlakoztassuk a nitrogén palackhoz. g) Vegyük le a muanyag sapkát. Az ólomdugaszt (amennyiben van) az üvegfeltölto csavarból (44) egy éles szerszámmal vegyük ki. Gázfeltölto csavart (44) csak könnyen lazítsuk meg. A feltölto és ellenorzo berendezést csatlakoztassuk. h) Az ellenorzo berendezést csavarjuk fel a nitrogén palackra. i) A feltölto berendezésen enyhén nyissuk meg a csapot és töltsük fel a nitrogént, amíg a nyomásméron a megfelelo nyomást elértük. k) Zárjuk a leereszto csapot, vegyük le a feltölto berendezést, húzzuk meg a gázfeltölto csavart és helyezzük vissza az ólomdugaszt (ha van). Utalás A ydac üzemi adatok szerint minden gáztartályon egy bizonyos ido után enyhe nyomáscsökkenés lép fel. A gázveszteség (nitrogén) évente kb. 2-3%-ot tesz ki. Ajánljuk, hogy 4-5 évente ellenorizzük a tartálynyomást és adott esetben állítsuk be a helyes értékre. (984) NOVA

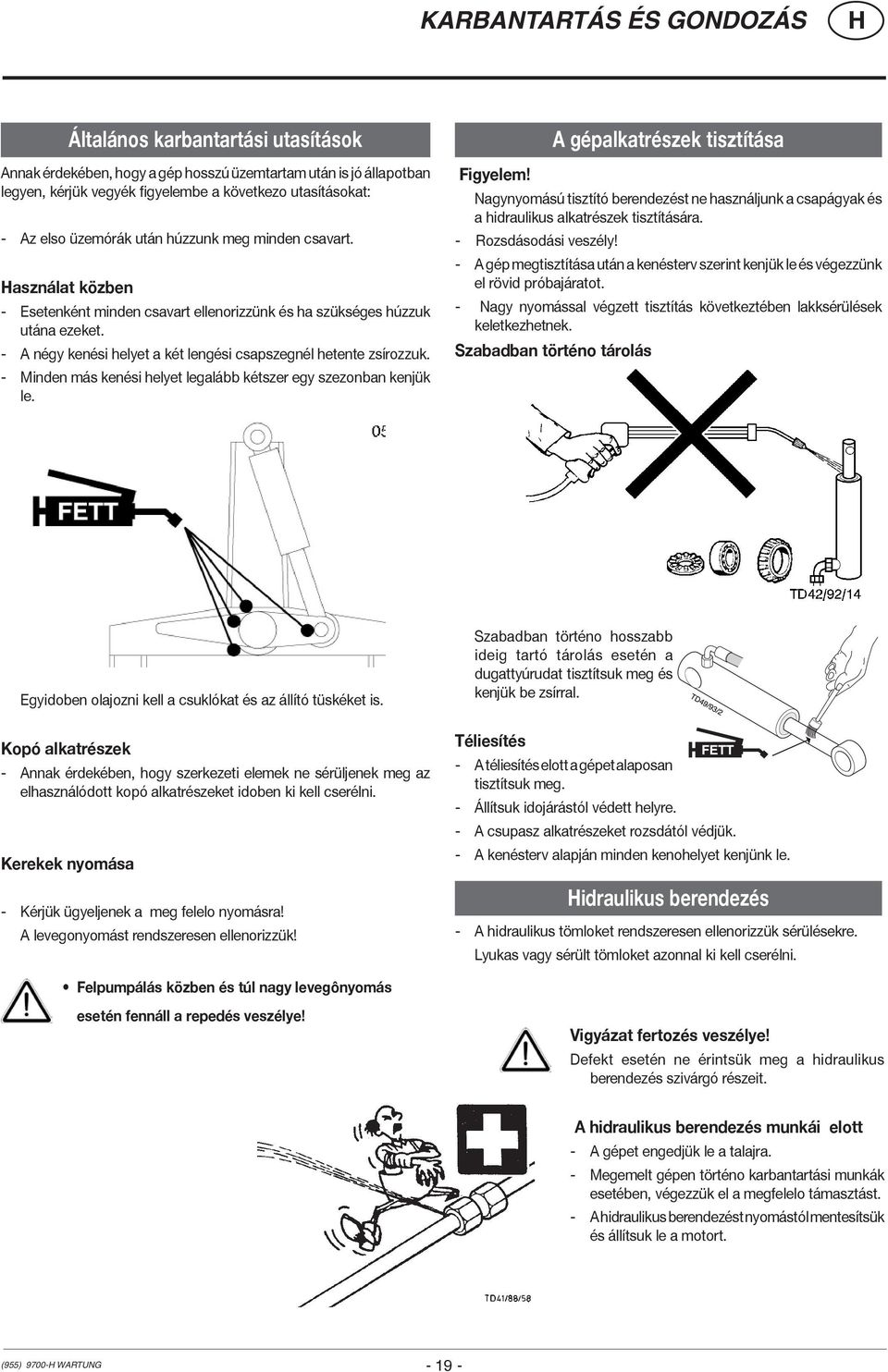

19 KARBANTARTÁS ÉS GONDOZÁS Általános karbantartási utasítások Annak érdekében, hogy a gép hosszú üzemtartam után is jó állapotban legyen, kérjük vegyék figyelembe a következo utasításokat: - Az elso üzemórák után húzzunk meg minden csavart. asználat közben - Esetenként minden csavart ellenorizzünk és ha szükséges húzzuk utána ezeket. - A négy kenési helyet a két lengési csapszegnél hetente zsírozzuk. - Minden más kenési helyet legalább kétszer egy szezonban kenjük le. A gépalkatrészek tisztítása Figyelem! Nagynyomású tisztító berendezést ne használjunk a csapágyak és a hidraulikus alkatrészek tisztítására. - Rozsdásodási veszély! - A gép megtisztítása után a kenésterv szerint kenjük le és végezzünk el rövid próbajáratot. - Nagy nyomással végzett tisztítás következtében lakksérülések keletkezhetnek. Szabadban történo tárolás Egyidoben olajozni kell a csuklókat és az állító tüskéket is. Kopó alkatrészek - Annak érdekében, hogy szerkezeti elemek ne sérüljenek meg az elhasználódott kopó alkatrészeket idoben ki kell cserélni. Kerekek nyomása - Kérjük ügyeljenek a meg felelo nyomásra! A levegonyomást rendszeresen ellenorizzük! Szabadban történo hosszabb ideig tartó tárolás esetén a dugattyúrudat tisztítsuk meg és kenjük be zsírral. Téliesítés FETT - A téliesítés elott a gépet alaposan tisztítsuk meg. - Állítsuk idojárástól védett helyre. - A csupasz alkatrészeket rozsdától védjük. - A kenésterv alapján minden kenohelyet kenjünk le. idraulikus berendezés - A hidraulikus tömloket rendszeresen ellenorizzük sérülésekre. Lyukas vagy sérült tömloket azonnal ki kell cserélni. Felpumpálás közben és túl nagy levegônyomás esetén fennáll a repedés veszélye! Vigyázat fertozés veszélye! Defekt esetén ne érintsük meg a hidraulikus berendezés szivárgó részeit. A hidraulikus berendezés munkái elott - A gépet engedjük le a talajra. - Megemelt gépen történo karbantartási munkák esetében, végezzük el a megfelelo támasztást. - A hidraulikus berendezést nyomástól mentesítsük és állítsuk le a motort. (955) WARTUNG

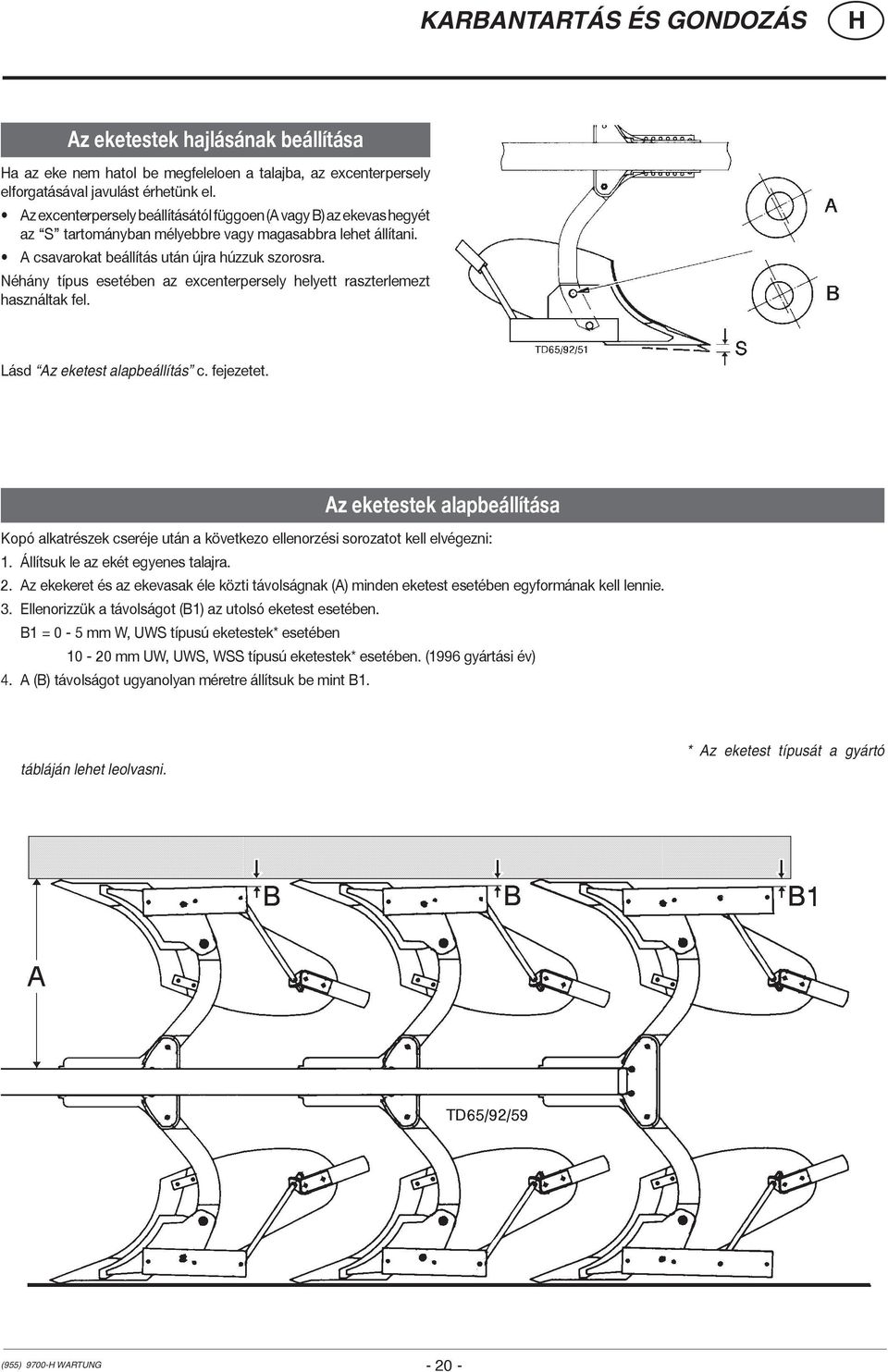

20 KARBANTARTÁS ÉS GONDOZÁS Az eketestek hajlásának beállítása a az eke nem hatol be megfeleloen a talajba, az excenterpersely elforgatásával javulást érhetünk el. Az excenterpersely beállításától függoen (A vagy B) az ekevas hegyét az S tartományban mélyebbre vagy magasabbra lehet állítani. A csavarokat beállítás után újra húzzuk szorosra. Néhány típus esetében az excenterpersely helyett raszterlemezt használtak fel. Lásd Az eketest alapbeállítás c. fejezetet. Az eketestek alapbeállítása Kopó alkatrészek cseréje után a következo ellenorzési sorozatot kell elvégezni: 1. Állítsuk le az ekét egyenes talajra. 2. Az ekekeret és az ekevasak éle közti távolságnak (A) minden eketest esetében egyformának kell lennie. 3. Ellenorizzük a távolságot (B1) az utolsó eketest esetében. B1 = 0-5 mm W, UWS típusú eketestek* esetében mm UW, UWS, WSS típusú eketestek* esetében. (1996 gyártási év) 4. A (B) távolságot ugyanolyan méretre állítsuk be mint B1. tábláján lehet leolvasni. * Az eketest típusát a gyártó (955) WARTUNG

21 KIEGÉSZÍTÔ SZERSZÁMOK Tárcsás csoroszlya beállítása (* A tárcsás csoroszlya vágási mélységét 5 cm távolságra állítsuk be az ekevasak hegyétol. Az oldalsó távolsága az ekevasak hegyétol számítva 2-3cm legyen. Ezt az excenter (50) elforgatásával lehet elérni. A hosszanti irányú szerelési helyzetet a konzolon levo tartó eltolásával lehet kiválasztani. További szerelési helyzetek adódhatnak az excenter (50) 180 -os elforgatása által. Tárcsás csoroszlya rugós (* a es gyártási évig a 2004-es gyártási évtôl 0600_-ZUSÄTZE_ (* Vigyázat! A késeknél fennáll a sérülés veszélye

22 KIEGÉSZÍTÔ SZERSZÁMOK Eloszerszámok: Kukoricabeforgató, trágyabeforgató Ezeket a szerszámokat szalma vagy trágya földbe juttatásához használhatjuk. A munkamélységet az összmunkamélység 1/3-ra állítsuk be. A hosszanti szerelési helyzetnek az ekevas hegycsúcsa felett vagy mögötte helyezkedjen el. Sok felületi növényzet esetén, vagy szalma bedolgozásakor, ezeket az eloszerszámokat leheto leghátsóbb helyzetbe kell állítani Csúszófej (60) Azok a csúszófejek, amelyeket az eketestre szerelnek, arra szolgálnak, hogy a szalma beforgatásakor a szár nem törik meg, így jobb az egyengetés. Beforgató-, terelolemez (61) Trágya vagy egyéb vagy egyéb trágya bedolgozásához. Beforgatólemez UW, W és WSS eketestekhez. Terelolemez UW, W és WWS eketestekhez. Ezeket a szerszámokat a trágyabeforgató helyett (lásd fent) lehet használni, de kicsi munkamélység mellett kevésbé hatékonyak. Késes ekenád (62) (* Ezeket a szerszámokat a tárcsás csoroszlya helyett lehet használni (lásd fent), de kis beállítási lehetoséget kínálnak. 0600_-ZUSÄTZE_ (* Vigyázat! A késeknél fennáll a sérülés veszélye

23 TAPOGATÓ KERÉK Kettos tapogató kerék A munkamélységet az orsón (70) keresztül a leszállított kereppel lehet beállítani. Kettos tapogató kerék az utolsó elotti eketestre szerelve. (983) DOPPELTASTRAD

24 TAPOGATÓ KERÉK Átbillenô talajkövetô és mélységállító kerék Abroncsok SERVO 45, SERVO / PR Levegonyomás max. 5,5 bar SERVO 35 23x10, PR Levegonyomás max. 2 bar Tapogató kerékként A munkamélységet be kell állítani 1. Az felsô vezetôkar-orsót (1) ennek megfelelôen kell beállítani 2. Mindkét orsót (2) ennek megfelelôen kell beállítan Szállítási kerékként Ezáltal a vontató hátsó tengelyét és emelômûjét teher mentesítjük 1 Átállítás munkahelyzetbe - elyezzük a felso vezetot a helyére és az ekét a vontató emelomujével emeljük meg. - A rögzítést húzzuk ki (biztonsági okokból a húzókötéllel (S) a traktorülésbôl) Ehhez az excenter emelokart 90 lendítsük (A1 helyzet). - Az ekét a forgatómuvel hozzuk függoleges helyzetbe. - úzzuk ki a csapszeget (3) a támaszkerék konzolt kb. 90 lendítsük munkahelyzetbe és a csapszeggel (3) újra rögzítsük (A). A csapszeget biztosítsuk a záróbiztosítékkal (5). - A fogásszélességet be kell állítani - A SERVO PLUS-nál hidraulikusan - A mechanikus állítású ekéknél: a csapot (T3) a kívánt helyzetben kell rögzíteni. - A hidraulikahengert munkahelyzetbe kell hozni (A2). Átállítás szállítási helyzetbe - A legkisebb fogásszélességet kell beállítani. - A SERVO PLUS-nál hidraulikusan - A mechanikus állítású ekéknél: a csapot a (T3) a helyzetben, - A hidraulika munkahengert szállítási helyzetben (T2) kell rögzíteni - úzzuk ki a csapszeget (3) a támaszkerék konzolt kb. 90 lendítsük munkahelyzetbe és a csapszeggel (3) újra rögzítsük (T). A csapszeget biztosítsuk a záróbiztosítékkal (5). - A rögzítést ki kell húzni. Ehhez az excenter emelokart 90 lendítsük (T helyzet). - Az ekét a forgatómuvel hozzuk függoleges helyzetbe. - A forgatómuvel lassan hozzuk vízszintes helyzetbe amíg a reteszelo csapszeg a függesztomuvön automatikusan bekattan. - Távolítsuk el a felso vezetot (1). TD65/92/75 Fontos utasítás: A felso vezetot szállításkor nem szabad összekötni az ekével. A felso vezetot szállításkor mindig akasszuk ki. A, A2 = Munkahelyzet T, T2 = Szállítási helyzet A1 = T1 = Munkahelyzet Szállítási helyzet Szállítási helyzet SERVO Standard (983) TRANS-PENDELRAD

25 TAPOGATÓ KERÉK Elôrehelyezett szállító-lengôkerék Kerékváltozatok 10.0/ mm kerékátmérôvel 1600 kg hordképességgel 13.3x mm kerékátmérôvel 2050 kg hordképességgel asználata talajkövetô kerékként A munkamélységet be kell állítani asználata szállítókerékként Ezáltal a vontató hátsó tengelyét és emelômûjét teher mentesítjük 1-es változat Mechanikus mélységbeállítás - Az felsô vezetôkar-orsót (1) ennek megfelelôen kell beállítani - Mindkét orsót (2) ennek megfelelôen kell beállítan es változat idraulikus mélységállítás - Folyamatosan a traktorból, szántás közben is beállítható - Integrált kerékátfordulás vezérlés a fordítási folyamatban Fontos utasítás: A felso vezetot szállításkor nem szabad összekötni az ekével. A felso vezetot szállításkor mindig akasszuk ki. 1 TD65/92/ _-VORGEZOGENES-TRANS-PENDELRAD

26 TAPOGATÓ KERÉK Átállítás szállítási helyzetbe 1. A legkisebb fogásszélességet kell beállítani. - A hidraulikus fogásszélesség állítással a SERVO PLUS ekén - A hidraulikus keretbefordító hengerrel rendelkezô ekénél a fordítóhengerrel. 2. Az ekét és esetleg a hidraulikus kereket le kell engedni a talajra. 3. A keréktartót szállítási helyzetbe kell állítani. - A csapot (6) (T5) helyzetbôl a (T6) helyzetbe kell átdugni. 6. A szállítási biztosítót a függesztôbakon aktiválni kell. - Ehhez az excenter emelokart 90 lendítsük (T helyzet). Biztonsági utasítás! Bizonyosodjon meg arról, hogy a lengési tartomány szabad és senki nem tartózkodik balesetveszélyes tartományban. (A hidraulikus keretbefordító hengerrel rendelkezô ekén a zárócsapot el kell zárni, ha a henger teljesen kiment.) 4. A hengert és a csillapítót szállítási helyzetbe kell hozni - A csapot (7) el kell távolítani. - A csillapítóhengert (8) a (T7) helyzetbôl (T8) helyzetbe kell állítani. - A csapot (7) vissza kell dugni és le kell biztosítani. A1 = T1 = Munkahelyzet Szállítási helyzet 7. Az ekét a forgatómuvel hozzuk függoleges helyzetbe. - A forgatómuvel lassan hozzuk vízszintes helyzetbe amíg a reteszelo csapszeg a függesztomuvön automatikusan bekattan (Szállítási helyzet). - Távolítsuk el a felso vezetot (1) A keréktartót szállítási helyzetbe kell fordítani. - húzzuk ki a csapszeget (3) - A támasztókerék tartót kb. 90 fokkal el kell fordítani. - csapszeggel (3) újra rögzítsük (T) - a csapszeget biztosítsuk a záróbiztosítékkal (5) TD65/92/75 A, A2 = Munkahelyzet T, T2 = Szállítási helyzet 0600_-VORGEZOGENES-TRANS-PENDELRAD

27 TAPOGATÓ KERÉK Átállítás munkahelyzetbe 1. elyezzük a felso vezetot. 2. elyére és az ekét a vontató emelomujével emeljük meg. 3. Oldja ki szállítási helyzetbôl a függesztôbakon. - A rögzítést húzzuk ki (biztonsági okokból a húzókötéllel (S) a traktorülésbôl) Ehhez az excenter emelokart 90 lendítsük (A1 helyzet). 7. A hengert és a csillapítót munkahelyzetbe kell hozni - A csapot (7) el kell távolítani. - A csillapítóhengert (8) a (T8) helyzetbôl (T7) helyzetbe kell állítani. - A csapot (7) vissza kell dugni és le kell biztosítani. Biztonsági utasítás! Bizonyosodjon meg arról, hogy a lengési tartomány szabad és senki nem tartózkodik balesetveszélyes tartományban. 8. A keréktartót munkahelyzetbe kell állítani. - A csapot (6) (T6) helyzetbôl a (T5) helyzetbe kell átdugni. A1 = T1 = Munkahelyzet Szállítási helyzet 4. Az ekét a forgatómuvel hozzuk függoleges helyzetbe (Munkahelyzet). 5. Eressze le az ekét a földre és közben egy kicsit járjon elôre, hogy a kerék hátra fordulva álljon meg a talajon. 6. A keréktartót fordítsa munkahelyzetbe. - húzzuk ki a csapszeget (3) - A támasztókerék tartót kb. 90 fokkal el kell fordítani. - csapszeggel (3) újra rögzítsük (A) - a csapszeget biztosítsuk a záróbiztosítékkal (5) (A hidraulikus keretbefordító hengerrel rendelkezô ekén a zárócsapot ki kell nyitni.) 9. A fogásszélességet be kell állítani - A hidraulikus fogásszélesség állítással a SERVO PLUS ekén - A hidraulikus keretbefordító hengerrel rendelkezô ekénél a fordítóhengerrel. A, A2 = Munkahelyzet T, T2 = Szállítási helyzet 0600_-VORGEZOGENES-TRANS-PENDELRAD

28 EKEUTÁNFUTÓK Kívánság szerinti felszerelés Kinyúlókar hidraulikus kioldással pakkerhez és utánfutó berendezésekhez A vontatón egy kettos hatású vezérlo berendezés szükséges A kinyúlókart a fokereten kell rögzíteni. Az eke forgató hengerén a visszafutó vezetéken (T) egy T csavarkötést szerelnek fel dugaszoló tengelykapcsoló karmantyúval. Munkahelyzet A támaszt (83) az elülso furatba (A) rögzítsük. A támasszal (83) a vontató kerékhez való távolságot (40-50 cm) is beállítjuk. Szállítási helyzet A támaszt (83) a hátsó furatba (B) rögzítsük. A kinyúlókar ezáltal befelé, az ekekeret irányába lendül. Munka az utánfutó berendezésekkel Az utánfutó berendezésen egy fogókészüléket szereltek fel a kinyúlókar részére, amely a felfüggesztéshez oldalra lefelé a menetirányhoz áll. Az utánfutó berendezések befogása 30cm TD65/92/83 81v TD65/92/84 A csapszeg legyen elreteszelt helyzetben (81v) A csapszeg elreteszeléséhez a vezérlo szelepet rövid ideig kapcsoljuk emelésre. A kinyúlókarral a külso tartományban (30 cm) az utánfutó berendezés fogókészülékébe kapcsolódjunk. TD65/92/85 81e 82 Az utánfutó berendezés kioldása A csapszeget hidraulikusan oldjuk (81e). A csapszeg kioldásához a vezérlo szelepet rövid ideig kapcsoljuk leengedésre. (983) AUSLEGER

29 EKEUTÁNFUTÓK A megfogókar felszerelése 1. A hidraulikacsöveket (yd) levenni. 2. Mindkét csapot (B1, B2) eltávolítani. 3. A megfogókart a csapágyazási helyekröl kiszerelni. A csillapítás beállítása A megfogókarhoz két nyomórugót (F1, F2) szállítanak Ezek csökkentik a lökést az utánfutó gép beakasztásakor. Az utánfutó gép tömegének megfelelö rugót kell felszerelni. Nehéz utánfutó gép esetén ( 2000 kg-ig) mindkét rugót fel kell szerelni. F1 F2 F1+F2 500 kg-ig 1200 kg-ig 2000 kg-ig F2 F (983) AUSLEGER

30 EKEUTÁNFUTÓK Kinyúlókar hidraulikus kioldással pakkerhez és utánfutó berendezésekhez a 2006-es gyártási évtôl *) Montage: 1. Die Konsole (K) am auptrahmen montieren. 2. Auslegerarm (A) mit Bolzen (B) in der Konsole (K) abstecken und sichern. 3. Zugfeder (Z) vorspannen (max. 4 cm). 4. ydraulikanschluß am Pflugdrehzylinder mittels T-Verschraubung an der Rücklaufleitung T oder über ein einfachwirkendes ydrauliksteuergrät. B A Z K Beállítások: Der Auslegerarm verfügt über zwei Einstellvorrichtungen: 1. Arbeitstellung (Bohrungen A) (Stellung des Nachlaufgerätes neben dem Pflug) Über das Lochbild A kann das Nachlaufgerät in fünf verschiedenen Abständen zum Pflug geführt werden B 2. Fangstellung (Bohrungen B) (Stellung des Auslegerarmes für die Fangposition) Über das Lochbild B kann der Auslegerarm in fünf verschiedenen Fangpositionen zum Nachlaufgerät eingestellt werden. - D e r Ü b e r s t a n d d e s A u s l e g e r a r m e s z u r Schlepperbereifung soll cm betragen. - Die Überlappung zwischen Auslegerarm und Fangvorrichtung des Nachlaufgerätes soll cm betragen. Útmutatás! Das Nachlaufgerät soll möglichst dicht neben dem Pflug geführt werden jedoch nicht mit diesem kollidieren. 5 4 A 1 Einstellpositionen: A1 - geringster Abstand A2 - Abstand ca. 30 cm größer als A1 A3 - Abstand ca. 60 cm größer als A1 A4 - Abstand ca. 90 cm größer als A1 A5 - größter Abstand cm cm Útmutatás! Wenn die Fangarmlänge des Nachläufers nicht passend eingestellt werden kann, kann dies durch das Verändern der Fangposition ausgeglichen werden. 0700_-SCWENKAUSLEGER_ *) Wunschausrüstung für SERVO 25 S, SERVO 35 S, SERVO 45 S

31 EKEUTÁNFUTÓK Munka az utánfutó berendezésekkel Az utánfutó berendezésen egy fogókészüléket szereltek fel a kinyúlókar részére, amely a felfüggesztéshez oldalra lefelé a menetirányhoz áll. Arbeitsposition Fangposition Az utánfutó berendezések befogása A csapszeg legyen elreteszelt helyzetben (81v) A csapszeg elreteszeléséhez a vezérlo szelepet rövid ideig kapcsoljuk emelésre. A kinyúlókarral a külso tartományban (30 cm) az utánfutó berendezés fogókészülékébe kapcsolódjunk. Pflügen ohne Nachlaufgerät Zum Pflügen ohne Packer jedoch mit montiertem Auslegerarm. - Bolzen (2) in Bohrung (B5) abstecken Az utánfutó berendezés kioldása A csapszeget hidraulikusan oldjuk (81e). A csapszeg kioldásához a vezérlo szelepet rövid ideig kapcsoljuk leengedésre v B5 Transport Für den Transport muss der Auslegerarm vollkommen eingeschwenkt werden. - Bolzen (3) in Bohrung (T) abstecken 81e TD65/92/85 T 0700_-SCWENKAUSLEGER_

32 EKEUTÁNFUTÓK Demontage: 1. ydraulikleitung abkuppeln. 2. Zugfeder (Z) demontieren. 3. Lagerbolzen (B) entfernen. 4. Auslegerarm (A) herausnehmen. K Z B A Aufbau bei "PLUS" - Pflügen Bei PLUS-Pflügen ist eine Steuerkette (S) zu montieren. Mit dieser Steuerkette wird, je nach Kettenlänge, die Fangposition des Auslegerarmes (A) eingestellt. Vorgangsweise: 1. Kettenhalter () und Steuerkette (S) montieren. 2. Kettenspanner (L) am Auslegerarm montieren. 3. Pflug auf geringste Arbeitsbreite einstellen. 4. Steuerkette (S) in Kettenspanner (L) einhängen und mit Bolzen sichern (Kettenlänge je nach Fangposition) Anbau "Servo - PLUS" Anbau "Servo - PLUS NOVA" A Figyelem! Die Montage der Steuerkette (S) darf nur in der geringsten Arbeitsbreite erfolgen, ansonsten treten Schäden am Pflug und am Packerarm auf wenn die Schnittbreite oder die Rahmeneinschwenkung verändert werden. L S L A S _-SCWENKAUSLEGER_

33 MUSZAKI ADATOK A. Pöttinger Maschinenfabrik Ges. m. b.. A-4710 Grieskirchen Oberösterreich Modell Type Ges.Gew Masch.Nr. A típustábla Az Ön gépének pontos megnevezése és annak kivitele (keretmagasság, testforma...) a típus nevezetu mezoben beütve látható. A gyártási szám a mellékelten bemutatott típustáblán és a keretbe beütve látható. Garanciális eseteket és felmerülo kérdéseket ezen gyártási szám megadása nélkül nem tudunk feldolgozni. Kérjük, hogy a jármu/munkagép átvétele után azonnal vezesse fel ezt a számot a kezelési utasítás címlapjára Az eke rendeltetésszeru használata Az eke ( SERVO, SERVO PLUS, SERVO NOVA, SERVO NOVA PLUS) kizárólag a szokásos mezogazdasági munkák elvégzésére használható. Szántóföldek, rétek és egyéb talajok szántásához használható. Minden ettol eltéro alkalmazás nem rendeltetésszerunek minosül. Az ebbol eredo károkért a gyártó nem szavatol; ezen esetekben a kockázatot az üzemelteto viseli. A rendeltetésszeru használat körébe tartozik a gyártó által eloirt gondozási és karbantartási utasítások betartása is TECN. DATEN_

34 MUSZAKI ADATOK Muszaki adatok Tartós hangnyomásszint < 70 db(a) Max. teljesítményigény: 103 kw/ 140 LE SERVO 35 Teljesítményigény Típus Vasak száma Eketestek távolsága Keretmagasság Munkaszélesség Súly 1 (kw / LE)-tôl SERVO cm 80 / 74 cm cm 791 kg 52 / 70 SERVO cm 80 / 74 cm cm 791 kg 52 / 70 SERVO (3+1) 95 cm 80 / 74 cm cm 937 kg 66 / 90 SERVO (3+1) 102 cm 80 / 74 cm cm 937 kg 66 / 90 SERVO (4+1) 95 cm 80 / 74 cm cm 1083 kg 81 / 110 SERVO 35 PLUS Teljesítményigény Típus Vasak száma Eketestek távolsága Keretmagasság Munkaszélesség Súly 1 (kw / LE)-tôl SERVO 35-P cm 80 / 74 cm cm 875 kg 59 / 80 SERVO 35-P cm 80 / 74 cm cm 875 kg 59 / 80 SERVO 35-P495 4 (3+1) 95 cm 80 / 74 cm cm 1041 kg 74 / 100 SERVO 35-P402 4 (3+1) 102 cm 80 / 74 cm cm 1041 kg 74 / 100 SERVO 35 NOVA Teljesítményigény Típus Vasak száma Eketestek távolsága Keretmagasság Munkaszélesség Súly 1 (kw / LE)-tôl SERVO 35-N cm 80 cm cm 965 kg 66 / 90 SERVO 35-N cm 80 cm cm 965 kg 66 / 90 SERVO 35-N488 4 (3+1) 88 cm 80 cm cm 1167 kg 81 / 110 SERVO 35-N495 4 (3+1) 95 cm 80 cm cm 1167 kg 81 / 110 SERVO 35-N402 4 (3+1) 102 cm 80 cm cm 1167 kg 81 / 110 SERVO 35 NOVA PLUS Teljesítményigény Típus Vasak száma Eketestek távolsága Keretmagasság Munkaszélesség Súly 1 (kw / LE)-tôl SERVO 35-NP cm 80 cm cm 1052 kg 74 / 100 SERVO 35-NP cm 80 cm cm 1052 kg 74 / 100 SERVO 35-NP488 4 (3+1) 88 cm 80 cm cm 1277 kg 88 / 120 SERVO 35-NP495 4 (3+1) 95 cm 80 cm cm 1277 kg 88 / 120 SERVO 35-NP402 4 (3+1) 102 cm 80 cm cm 1277 kg 88 / TECN. DATEN_ Csak a standard kivitelre érvényes

35 MUSZAKI ADATOK Kívánság szerinti felszerelés Beforgató lemez UW, UWS, W, WSS. Csuszófej U, UW, UWS, W, WSS. Terelô lemez U, UW, UWS. Késes ekenád U, UW, W, WSS. Védôberendezés UW, UWS, W, WSS Kukoricabeforgató ME 50/25 Trágyabeforgató-elôhántó DV Tárcsás csoroszlya egyenesen rugózás Tárcsás csoroszlya cakkozott rugózás Altalajlazító TD65/92/83 Kinyúlókar az ekéhez kapcsolt eszközökhöz Sárga fényvisszavero az oldalsó jelzéshez, Világítási egység piros fényvisszaverovel Lengô tapogató kerék Kettôs tapogató kerék Átbillenô szállító- és mélységállító kerék TECN. DATEN_

36 FELSZERELÉS Eketest formák Leírás Megnevezés Munkaszélesség Munkamélység könnyen vontatható kitûnô morzsaképzôdés minden talajtípushoz alkalmas 31 UW 36 UW 39 UW elsôsorban lejtôkhöz ajánljuk könnyen vontatható rétek felszántásához kitûnô tulajdonságokkal rendelkezik W 36 W 35 W 41 W A kisebbik sávos eketest. Elsôsorban nehéz, tapadós talajok esetében. 30 UWS Nagyon könnyen vontatható. A nagyobbik sávos eketest. Alkalmas nehéz, tapadó talajokhoz Nagyon könnyen vontatható. 35 WSS AUSRÜSTUNGEN (981)

37 VÁLTOZATOK SERVO típus SERVO PLUS típus Standard eke áll: a. Standard- fogásszélességállítóból 5-vasú állítási lehetôségbôl (csavarokkal) b. Négycsuklós karból Változatok a standard ekére áll: a. - b. Négycsuklóskarral c. - d. idraulikus fogásszélességállítással - fokozatnélküli átállítás hidraulikahenger segítségével. - ehhez szükséges egy pótlólagos kettôsmûködésû vezérlôberendezés. A fogásszélesség fokozatnélküli átállítása a szántás közben is végrehajtható. Változatok standard ekéhez áll: a. Standard-fogásszélességállítóból b. - 5-szörös állítási lehetôségbôl (csavarok segítségével) c. idraulikahengerbôl az ekekeret behajtásához. Ez lehetôvé teszi 4- és 5-vasú ekék problémamentes fordítását. A traktoron csak egy kettôsmûködésû vezérlôberendezés szükséges. Ez a vezérlôberendezés látja el egyidejüleg a hidraulikahengert (c) és a fordítómûvön lévô hengert. SERVO NOVA típus - olyan, mint a SERVO típus, de kiegészítésül rendelkezik automatikus túlterhelésbiztosítással. Elônyök: - tökéletes szántás a földterület szélén. - akadályok (oszlopok, fák stb.) körbeszántása. e. Memory-hidraulikahenger (alternatíva a d -hez) Elônyök: - mint a d pont + az ekekeret behajtása. Ez 4-5- vasú ekéknél problémamentes fordulást tesz lehetôvé. SERVO NOVA PLUS típus - olyan, mint a SERVO PLUS, bár kiegészítésül automatikus túlterhelésbiztosítással van ellátva VARIANTEN (955)
