1 Poláris részletmérés mérőállomással Farkas Róbert NyME-GEO

2 Álláspont létesítése, részletmérés Ismert alapponton egy tájékozó irány esetében T z T dott (Y,X ), T(Y T,X T ) l T Mért P l T, l P Számítandó l P P T 1 tan y x T T y x P z ' P T l T z l P

3 Álláspont létesítése, részletmérés Ismert alapponton több tájékozó irány esetében z T1 T 1 z T2 z K z T3 l P P T 3 T 2

4 Álláspont létesítése, részletmérés Mérőállomás programok alkalmazásával Feltételek: -Pontszám, koordináták helyessége -Külső vagy belső adatrögzítő egység a műszerhez/ben -Pontleírások vagy helyismeret

5 Álláspont létesítése, részletmérés Mérőállomás programok alkalmazásával Végrehajtása: -Koordináták bevitele (PC v. billentyűzet) -Munkaállomány létesítés, adminisztratív adatok és műszerbeállítások ellenőrzése -Álláspont koordináta megadása (memória v. billentyűzet) -Tájékozó irány v. irányok kiválasztása -Első tájékozó irány megadása, mérése -Tájékozás elfogadása, ellentmondások vizsgálata -Részletmérés, kitűzés végrehajtása

6 Álláspont létesítése, részletmérés Mérőállomás programok alkalmazásával Koordináták bevitele Kézzel műszer billentyűzetről dattárolás (kártya v. tároló) PC-ről (szoftver, formátum) Iroda Terep Álláspont és tájékozó irány/ok kiválasztása Tájékozás, ellentmondások Geodéziai feladat

7 Álláspont létesítése, részletmérés Mérőállomás programok alkalmazásával Tájékozás végrehajtása 1 tájékozó irány Több tájékozó irány Koordináták ismerete! Műszer és terep függő Ellentmondások és középhibák vizsgálata, javítások Tájékozó irányok bevonása, törlése Középtájékozási szög elfogadása, tárolása Indexvonás helyzetének rögzítése

8 Külpontosság különböző esetei Poláris részletmérés segédpontokkal Poláris részletmérés sajátosságai: - műszerálláspont létesítése, legalább két tájékozó irány, minél több részletpont - álláspont körüli környezet felmérése - akadályozó tényezők az álláspont, meghatározandó pont környezetében (fa, oszlop, épület) Álláspont számának növelése, vegyes technológiájú felmérés, segédpontok alkalmazása

9 Poláris részletmérés segédpontokkal Egy segédpont alkalmazása P t K Irányvonalra merőleges mérettel Kis magasságkülönbség, derékszögű szögprizma (t > 1m), kézi szalag. Ha a t < 1m a derékszög szemmel is kitűzhető! Talppont keresés Irány és távolságmérés a segédpontra t mérése

10 Poláris részletmérés segédpontokkal Egy segédpont alkalmazása K t P Rövid külpontosság, egyenesbe intés műszeres Irány, távolságmérés a segédpontra távolság mérés, majd kihosszabbítás

11 Poláris részletmérés segédpontokkal Egy segédpont alkalmazása K b K e t P K h K j Mérőállomásokban beépített program (SET 230R) Pontosabb meghatározás állandó ismert karral (épület sarokpont, függőleges csövek, vezetékek mérése)

12 Poláris részletmérés segédpontokkal Egy segédpont alkalmazása P K Mérőállomásoknál legtöbbet alkalmazott módszer (álközpontos mérés) Távmérés külpontra, iránymérés központra ráforgatás Feltétel! K = P

13 Poláris részletmérés segédpontokkal Két segédpont alkalmazása K 2 t 2 P t 1 K 1 Segédpontokból ívmetszéssel meghatározható Távmérés és iránymérés a segédpontokra ívmetszéssel P pont meghatározható

14 Poláris részletmérés segédpontokkal Két segédpont alkalmazása K 2 a P b K 1 Segédpontokból ortogonális méretekkel meghatározható Távmérés és iránymérés a segédpontokra segédpontok által kijelölt mérési vonalra a és b méretekkel a P pont meghatározható

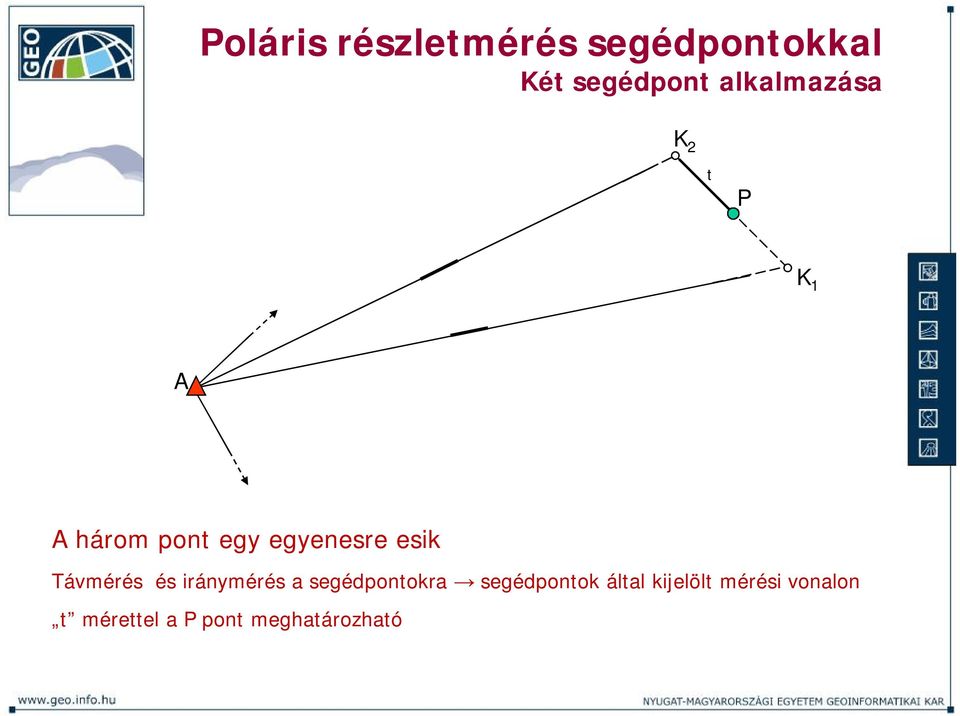

15 Poláris részletmérés segédpontokkal Két segédpont alkalmazása K 2 t P K 1 három pont egy egyenesre esik Távmérés és iránymérés a segédpontokra segédpontok által kijelölt mérési vonalon t mérettel a P pont meghatározható

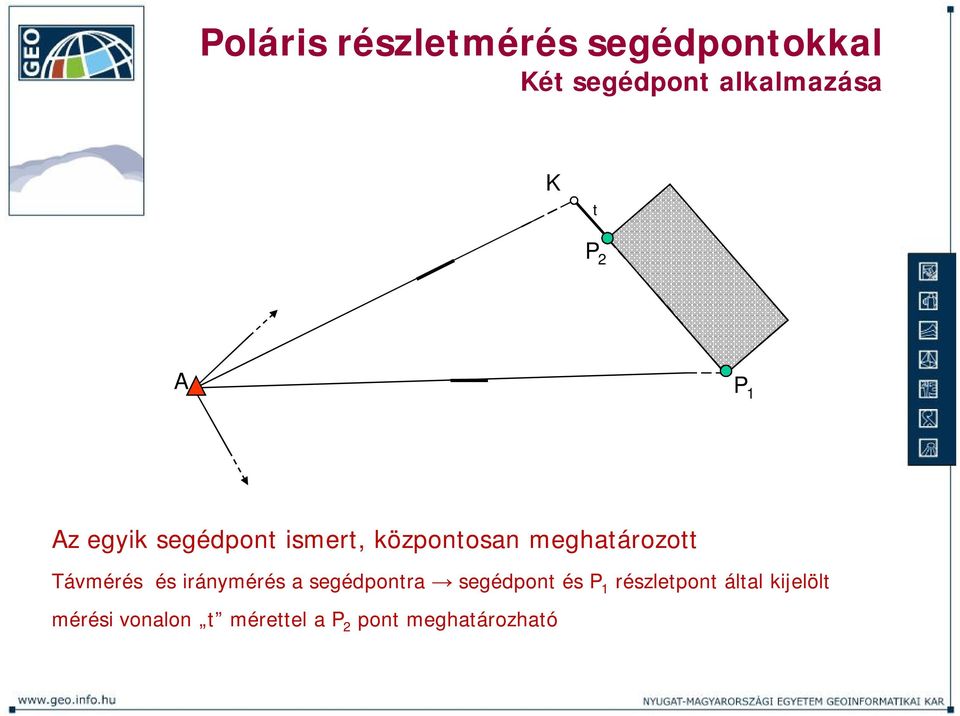

16 Poláris részletmérés segédpontokkal Két segédpont alkalmazása K t P 2 P 1 z egyik segédpont ismert, központosan meghatározott Távmérés és iránymérés a segédpontra segédpont és P 1 részletpont által kijelölt mérési vonalon t mérettel a P 2 pont meghatározható

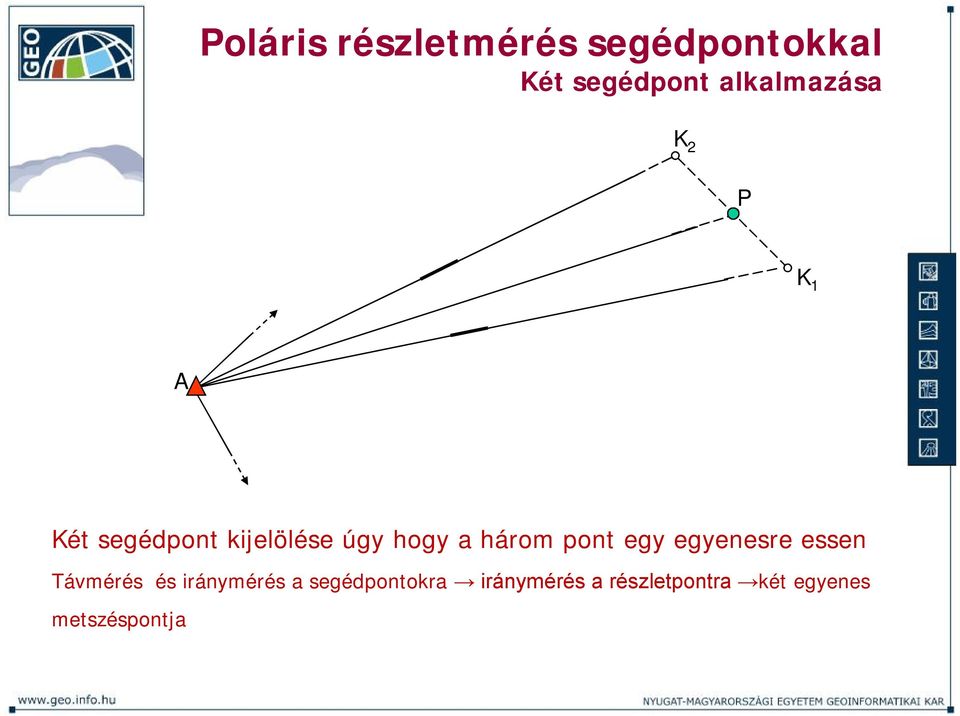

17 Poláris részletmérés segédpontokkal Két segédpont alkalmazása K 2 P K 1 Két segédpont kijelölése úgy hogy a három pont egy egyenesre essen Távmérés és iránymérés a segédpontokra iránymérés a részletpontra két egyenes metszéspontja

18 Poláris részletmérés segédpontokkal Két segédpont alkalmazása K 2 P 1 P 2 P 3 Részletpontok egy egyenesre esnek, irányok jó metszést adnak >30 P 4 K 1

19 Poláris részletmérés segédpontokkal Két segédpont alkalmazása K 2 S 1 P 1 P 2 S 2 K1 Részletpontok egy egyenesre esnek, de prizma nem helyezhető el rajtuk Távmérés és iránymérés a K 1 és K 2 segédpontokra iránymérés és távmérés az S 1 segédpontra kitűzési méretek számítása a K 1 K 2 mérési vonalra

20 Poláris részletmérés segédpontokkal Két segédpont alkalmazása K 2 P 2 P 1 t K 1 Részletpontok egy egyenesre esnek, de az egyenes nem jelölhető ki P 1 P 2 egyenessel párhuzamosan t távolságra kijelölni egy egyenest Távmérés és iránymérés a K 1 és K 2 segédpontokra iránymérés a részletpontokra

21 Poláris részletmérés segédpontokkal Három segédponttal K 2 P K 3 K 1 Részletpontok egy egyenesre esnek, de az egyenesre mérést merőleges vetítéssel oldjuk meg K 1 K 2 segédpontok mérése K 3 kijelölése úgy hogy talppontja a P részletpont legyen iránymérés és távmérés a K 3 segédpontokra

22 Poláris részletmérés segédpontokkal Négy segédponttal K 2 K 3 P K 4 K 1 Részletpont elérhetetlen helyen fekszik, két egyenes metszéseként meghatározható K 1 K 2 segédpontok mérése K 3 K 4 segédpontok mérése P számítható két egyenes metszéspontjaként

23 Derékszögű koordinátamérés Elve P +X b p sin B B X B b p cos B B T Y B B dott B a p cos B (Y,X ), B(Y B,X B ) Mért a P, b p és a n Számítandó X a p sin B P (Y p,x p ) Y

24 Derékszögű koordinátamérés Számítása Y p = Y + M a sinδ M b cosδ X p = X + M a cosδ + M b sinδ a n méretarányszám: M = t B / a n Gyakorlati megoldás sinδ = (Y B - Y ) / t B cosδ = (X B - X ) / t B Y p = Y + a r b m X p = X + a m + b r r = M a sinδ =(Y B - Y ) / a n m = M a sinδ (X B - X ) / a n

25 Derékszögű koordinátamérés Mérési, számítási szabályok P I. B S Q Sz.n. a b IV. O III. R II. I. + + II. + - III. - - IV. - +

26 Derékszögű koordinátamérés Szögprizma - Állandó szögek (45,90,180 ) kitűzése, talppontkeresés - Ma már ritkábban használják S - Sugártörés P és T pontban - Teljes visszaverődés R és S pontban R 90 Q T P 90

27 Részletmérés dokumentálása Mérési eredmények - Eredeti nyers mérési eredmények rögzítése (irányérték, zenitszög, ferde távolság, műszermagasság, jelmagasság, kód) - Levezett értékek (vízszintes távolság, koordináta, magasságkülönbség) kiegészítésként - Kiegészítő adatok és mérési eredmények egyértelmű dokumentációja - Eredeti mérési jegyzőkönyv állomány (wld, gsi, raw, top, sdr) -Műszertípustól független nyomtatott formátumú dokumentáció (pdf, word, egyéb szöveges formátum)

28 Részletmérés dokumentálása Mérési eredmények [2] sz. álláspont // Műszermagasság = Psz Hz Zi Tf Tv Mj Jelleg Tvet dm SZEG SZEG SZEG [3] sz. álláspont // Műszermagasság = Psz Hz Zi Tf Tv Mj Jelleg Tvet dm RP RP RP RP RP [4] sz. álláspont // Műszermagasság = Psz Hz Zi Tf Tv Mj Jelleg Tvet dm SZEG SZEG SZEG

29 Részletmérés dokumentálása lappontok koordinátáinak számítása

30 Részletmérés dokumentálása Részletpontok koordinátáinak számítása

31 Részletmérés dokumentálása Topológia ábrázolása

32 Részletmérés dokumentálása Mérési vázlat

33 Mérési jegyzet - Terepen méréseinkről mérési jegyzetet készítünk - Ceruzával, alakhelyesen, szabadkézzel rajzoljuk - Tartalmazza a község nevét, északi irányt, mérési jegyzet azonosítóját, időpontot - Tömbönként össze kell fűzni - z eredeti mérési jegyzetet mindenkor meg kell őrizni! Mérési jegyzet Mérési vázlat Tömbrajz

34 Mérési vázlat Szabályok - Mérési vázlatot a terepen készült mérési jegyzetből szerkeszthetjük, esetleg a mérési vázlat közvetlen a terepen is elkészülhet (terepi adatgyűjtők) - Legyen áttekinthető, világos, a térképezés és bemérés minden mozzanata követhető legyen - Készülhet tussal vagy ma már számítógépes térképező szoftverrel (ITR, utocd) - Mérési módra vonatkozó jelöléseket az előírásoknak (F2, F7) megfelelően kell alkalmazni - Nem egyértelmű, téves térképezésre vezető elrajzolásokat nem szabad elkövetni - Szelvényhatárral párhuzamosan készül, számozása is a szelvényszámhoz kötődik

35 Mérési vázlat Szabályok - Feliratozni kell a művelési ágakat pl. kert, rét, erdő, gyümölcsös stb. - Lakóházakba be kell írni a házszámot - lakóház és gazdasági épület elválasztó vonalát mérni és ábrázolni kell, meg kell írni az épületek rendeltetését - Vasútvonalaknak a tengelyvonala ábrázolandó - Vonalas létesítmények feliratait és a helyrajzszámait a hossztengellyel párhuzamosan kell megírni - Kelet-nyugati szelvényvonallal párhuzamosan kell megírni:dűlők, puszták, majorok, középületek, gyárak, romok, erdők, hegyek, völgyek nevét - vízfolyások irányát nyíllal kell megjelölni - Település vagy országhatárnál meg kell írni a csatlakozó település vagy ország nevét - Minden szelvényre: felül középen a méretarányt, jobboldalon a község nevét továbbá a térképszelvény számát, csatlakozó szelvények számát - Több csatlakozó mérési vázlatról célszerű átnézeti vázlatot készíteni, az ábrázolt területrész kerületvonalának és a csatlakozó mérési vázlat számainak feltüntetésével

36 Mérési vázlat Derékszögű koordinátamérés - szabályok - - mérés kezdőpontját és irányát nyíllal kell megjelölni - az ordinátát jelző pontozott vonal elé a részletponttal egyező oldalra merőlegességet jelző jelet kell tenni - a végméretet zárójelbe kell tenni - jól olvasható számokat kell használni, értékük és hovatartozások kétséget kizáróan megállapítható legyen - a méretek a mérési vázlat elfordítása nélkül olvashatóak legyenek - az alappontok számát a keleti-nyugati szelvényvonallal párhuzamosan kell megírni - abszcissza méretet a folytatólagos mérést jelző jellel a merőlegességet jelző jel elé kell írni a mérési vonallal párhuzamosan - több abszcissza méret esetén egymás fölött kell őket megírni - ha kihosszabbításon mérünk, akkor a végméret utáni utolsó méretet szögletes zárójelbe kell tenni, kihosszabbító jel használata - az ordináta méretet a mérési vonalra merőlegesen, a merőlegességi jellel azonos oldalra, lehetőleg a vonal közepére kell elhelyezni - minden felirat dél-délnyugatról olvasható legyen

37 Mérési vázlat Poláris részletmérés - szabályok - - az álláspont az állandósításnak megfelelő jelkulccsal legyen feltüntetve - a bemért poláris részletpontokra poláris mérés irányát jelölő jelkulcs (15 mm) kerül, mindig az álláspont felé fordulva - a részletpontok számát meg kell írni
