1 Integrált biztonság technikai rendszer

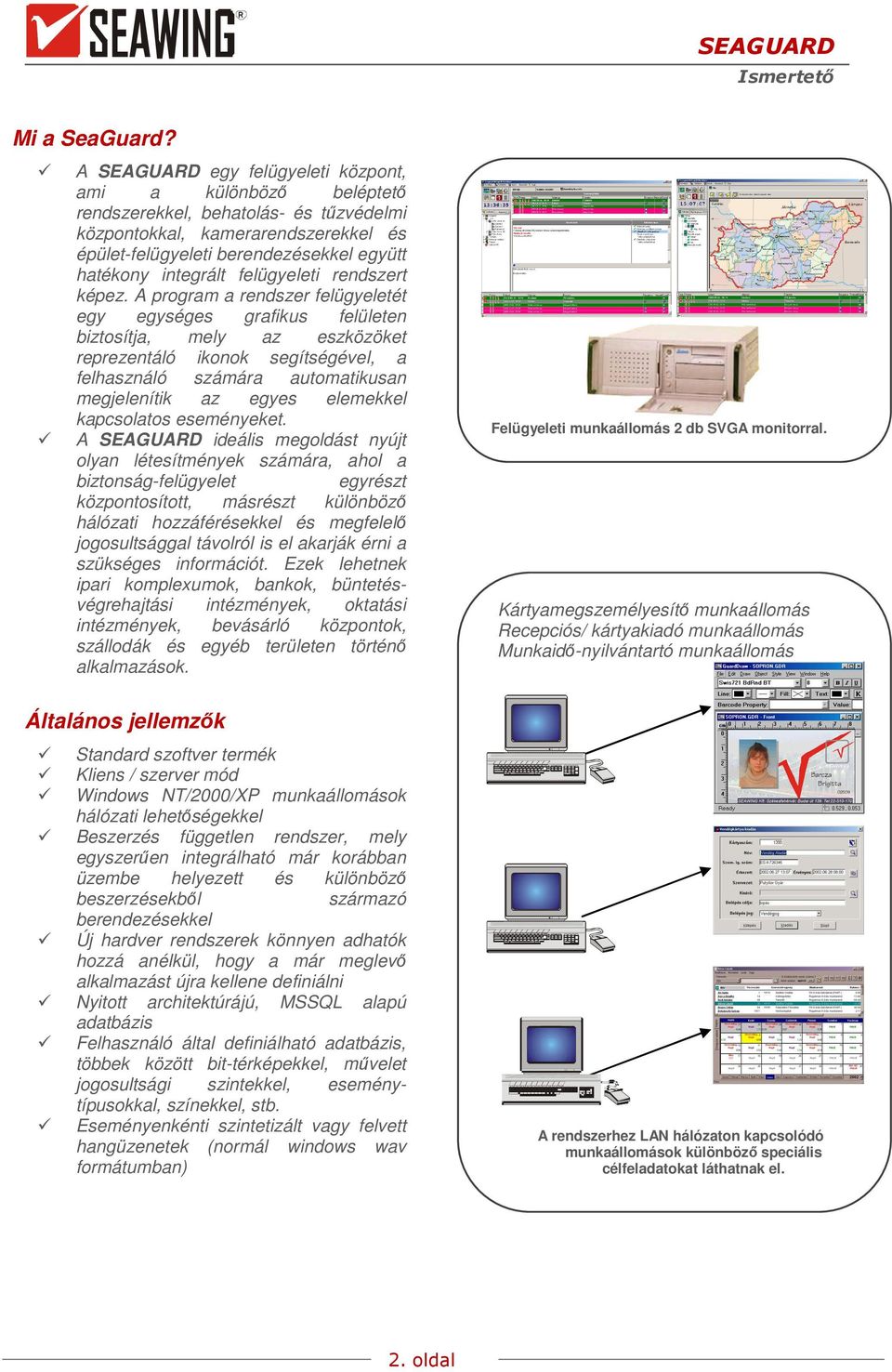

2 Mi a SeaGuard? A egy felügyeleti központ, ami a különböző beléptető rendszerekkel, behatolás- és tűzvédelmi központokkal, kamerarendszerekkel és épület-felügyeleti berendezésekkel együtt hatékony integrált felügyeleti rendszert képez. A program a rendszer felügyeletét egy egységes grafikus felületen biztosítja, mely az eszközöket reprezentáló ikonok segítségével, a felhasználó számára automatikusan megjelenítik az egyes elemekkel kapcsolatos eseményeket. A ideális megoldást nyújt olyan létesítmények számára, ahol a biztonság-felügyelet egyrészt központosított, másrészt különböző hálózati hozzáférésekkel és megfelelő jogosultsággal távolról is el akarják érni a szükséges információt. Ezek lehetnek ipari komplexumok, bankok, büntetésvégrehajtási intézmények, oktatási intézmények, bevásárló központok, szállodák és egyéb területen történő alkalmazások. Általános jellemzők Standard szoftver termék Kliens / szerver mód Windows NT/2000/XP munkaállomások hálózati lehetőségekkel Beszerzés független rendszer, mely egyszerűen integrálható már korábban üzembe helyezett és különböző beszerzésekből származó berendezésekkel Új hardver rendszerek könnyen adhatók hozzá anélkül, hogy a már meglevő alkalmazást újra kellene definiálni Nyitott architektúrájú, MSSQL alapú adatbázis Felhasználó által definiálható adatbázis, többek között bit-térképekkel, művelet jogosultsági szintekkel, eseménytípusokkal, színekkel, stb. Eseményenkénti szintetizált vagy felvett hangüzenetek (normál windows wav formátumban) Felügyeleti munkaállomás 2 db SVGA monitorral. Kártyamegszemélyesítő munkaállomás Recepciós/ kártyakiadó munkaállomás Munkaidő-nyilvántartó munkaállomás A rendszerhez LAN hálózaton kapcsolódó munkaállomások különböző speciális célfeladatokat láthatnak el. 2. oldal

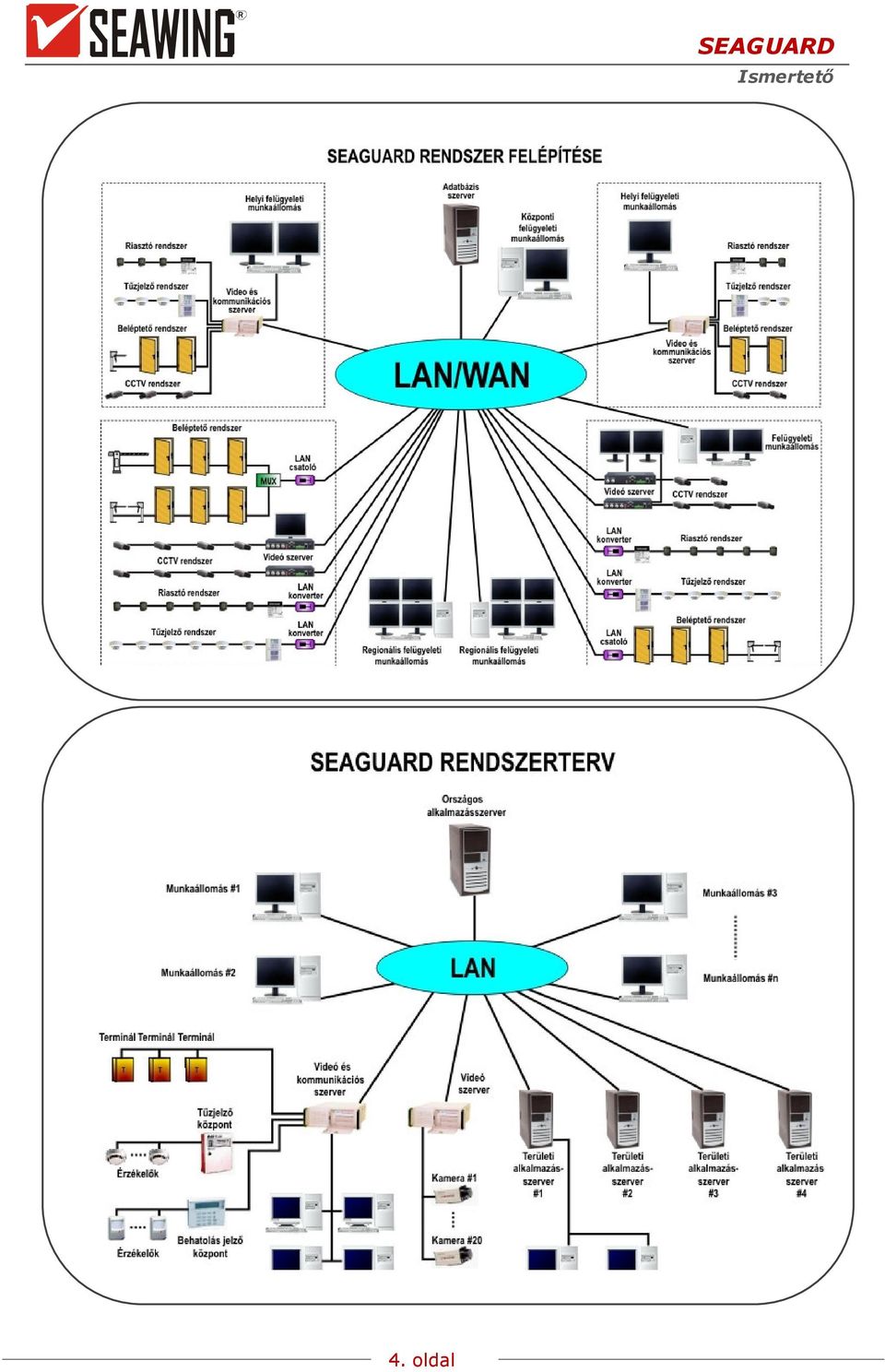

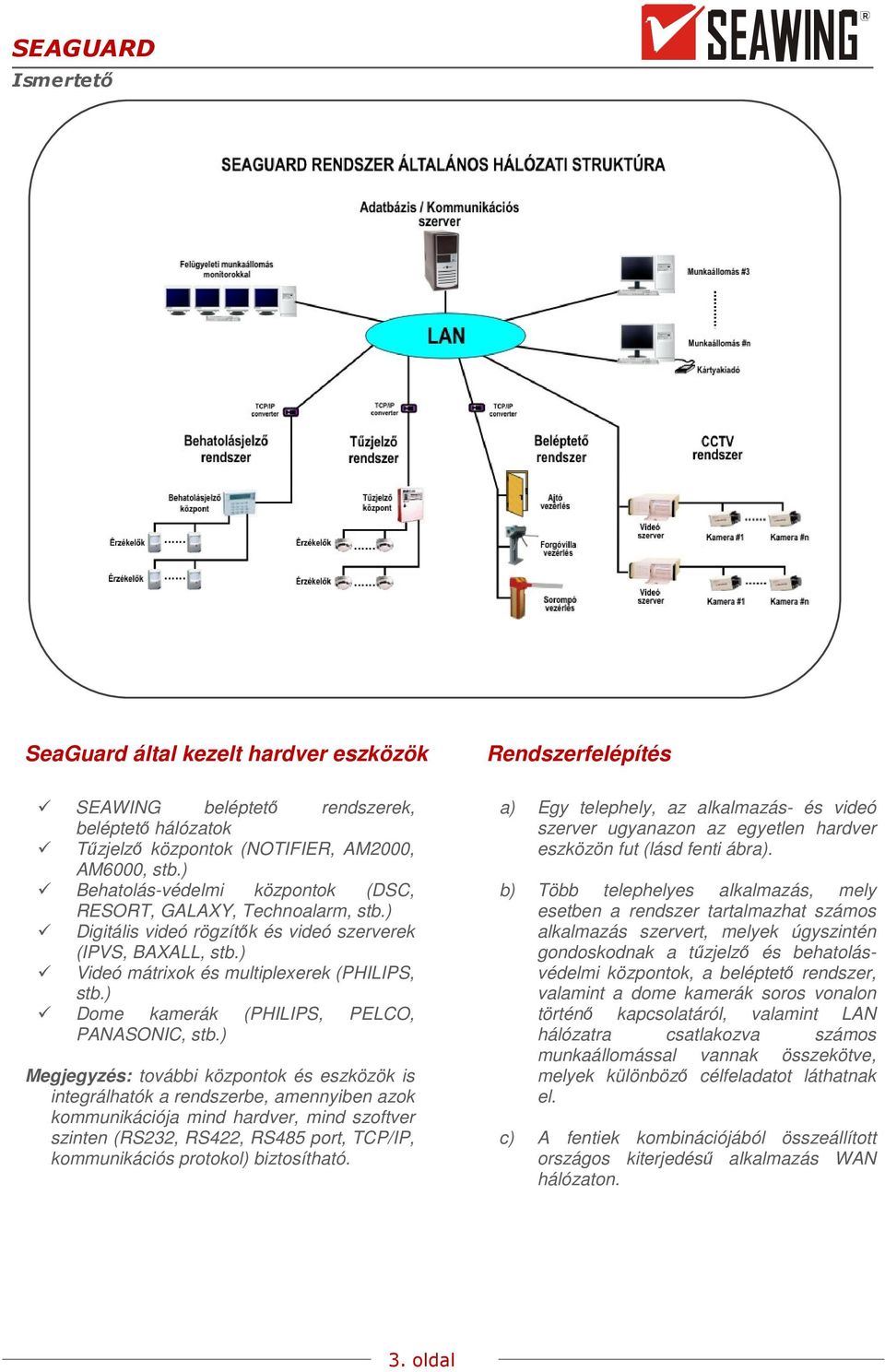

3 SeaGuard által kezelt hardver eszközök SEAWING beléptető rendszerek, beléptető hálózatok Tűzjelző központok (NOTIFIER, AM2000, AM6000, stb.) Behatolás-védelmi központok (DSC, RESORT, GALAXY, Technoalarm, stb.) Digitális videó rögzítők és videó szerverek (IPVS, BAXALL, stb.) Videó mátrixok és multiplexerek (PHILIPS, stb.) Dome kamerák (PHILIPS, PELCO, PANASONIC, stb.) Megjegyzés: további központok és eszközök is integrálhatók a rendszerbe, amennyiben azok kommunikációja mind hardver, mind szoftver szinten (RS232, RS422, RS485 port, TCP/IP, kommunikációs protokol) biztosítható. Rendszerfelépítés a) Egy telephely, az alkalmazás- és videó szerver ugyanazon az egyetlen hardver eszközön fut (lásd fenti ábra). b) Több telephelyes alkalmazás, mely esetben a rendszer tartalmazhat számos alkalmazás szervert, melyek úgyszintén gondoskodnak a tűzjelző és behatolásvédelmi központok, a beléptető rendszer, valamint a dome kamerák soros vonalon történő kapcsolatáról, valamint LAN hálózatra csatlakozva számos munkaállomással vannak összekötve, melyek különböző célfeladatot láthatnak el. c) A fentiek kombinációjából összeállított országos kiterjedésű alkalmazás WAN hálózaton. 3. oldal

4 4. oldal

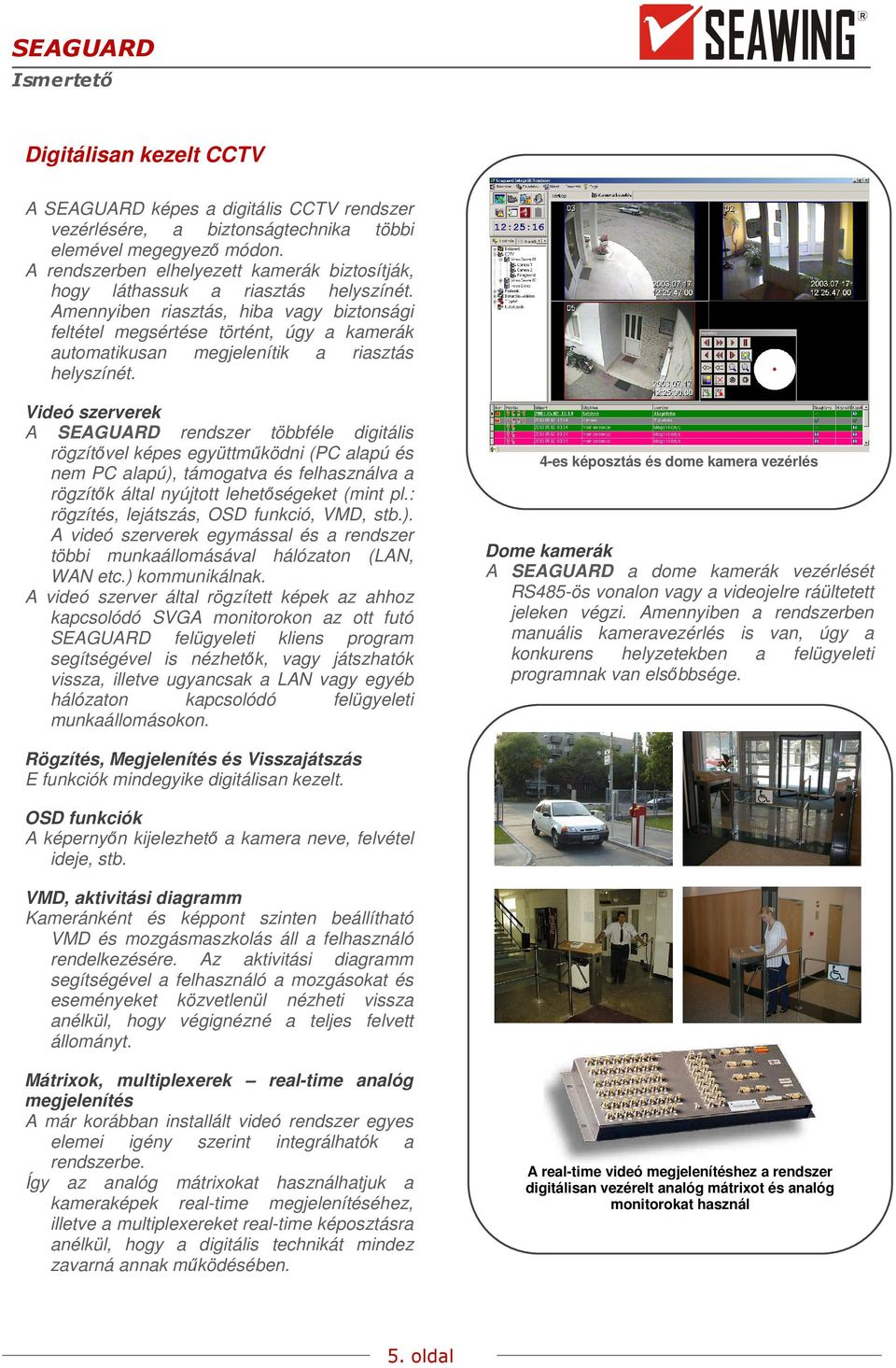

5 Digitálisan kezelt CCTV A képes a digitális CCTV rendszer vezérlésére, a biztonságtechnika többi elemével megegyező módon. A rendszerben elhelyezett kamerák biztosítják, hogy láthassuk a riasztás helyszínét. Amennyiben riasztás, hiba vagy biztonsági feltétel megsértése történt, úgy a kamerák automatikusan megjelenítik a riasztás helyszínét. Videó szerverek A rendszer többféle digitális rögzítővel képes együttműködni (PC alapú és nem PC alapú), támogatva és felhasználva a rögzítők által nyújtott lehetőségeket (mint pl.: rögzítés, lejátszás, OSD funkció, VMD, stb.). A videó szerverek egymással és a rendszer többi munkaállomásával hálózaton (LAN, WAN etc.) kommunikálnak. A videó szerver által rögzített képek az ahhoz kapcsolódó SVGA monitorokon az ott futó felügyeleti kliens program segítségével is nézhetők, vagy játszhatók vissza, illetve ugyancsak a LAN vagy egyéb hálózaton kapcsolódó felügyeleti munkaállomásokon. 4-es képosztás és dome kamera vezérlés Dome kamerák A a dome kamerák vezérlését RS485-ös vonalon vagy a videojelre ráültetett jeleken végzi. Amennyiben a rendszerben manuális kameravezérlés is van, úgy a konkurens helyzetekben a felügyeleti programnak van elsőbbsége. Rögzítés, Megjelenítés és Visszajátszás E funkciók mindegyike digitálisan kezelt. OSD funkciók A képernyőn kijelezhető a kamera neve, felvétel ideje, stb. VMD, aktivitási diagramm Kameránként és képpont szinten beállítható VMD és mozgásmaszkolás áll a felhasználó rendelkezésére. Az aktivitási diagramm segítségével a felhasználó a mozgásokat és eseményeket közvetlenül nézheti vissza anélkül, hogy végignézné a teljes felvett állományt. Mátrixok, multiplexerek real-time analóg megjelenítés A már korábban installált videó rendszer egyes elemei igény szerint integrálhatók a rendszerbe. Így az analóg mátrixokat használhatjuk a kameraképek real-time megjelenítéséhez, illetve a multiplexereket real-time képosztásra anélkül, hogy a digitális technikát mindez zavarná annak működésében. A real-time videó megjelenítéshez a rendszer digitálisan vezérelt analóg mátrixot és analóg monitorokat használ 5. oldal

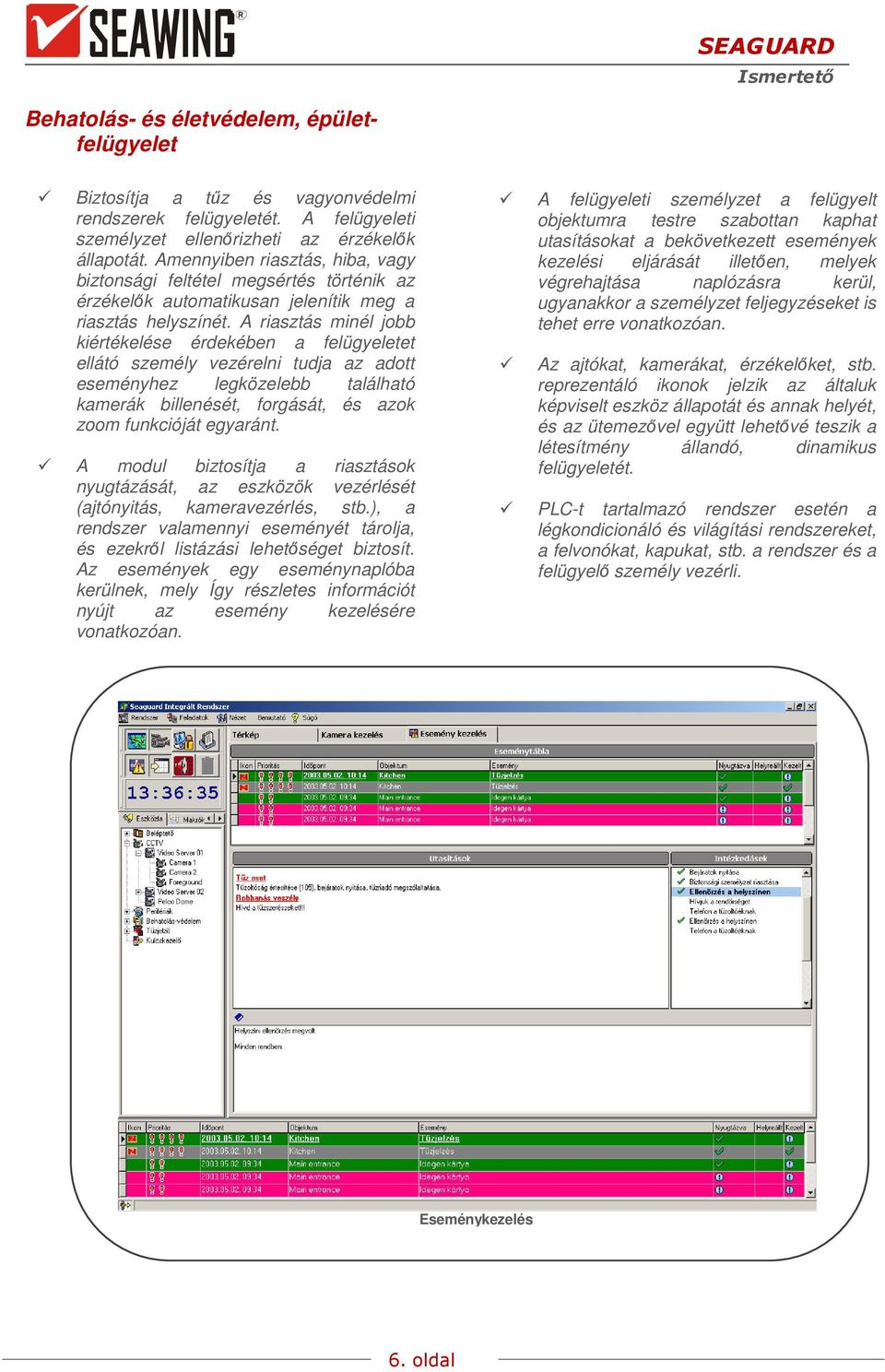

6 Behatolás- és életvédelem, épületfelügyelet Biztosítja a tűz és vagyonvédelmi rendszerek felügyeletét. A felügyeleti személyzet ellenőrizheti az érzékelők állapotát. Amennyiben riasztás, hiba, vagy biztonsági feltétel megsértés történik az érzékelők automatikusan jelenítik meg a riasztás helyszínét. A riasztás minél jobb kiértékelése érdekében a felügyeletet ellátó személy vezérelni tudja az adott eseményhez legközelebb található kamerák billenését, forgását, és azok zoom funkcióját egyaránt. A modul biztosítja a riasztások nyugtázását, az eszközök vezérlését (ajtónyitás, kameravezérlés, stb.), a rendszer valamennyi eseményét tárolja, és ezekről listázási lehetőséget biztosít. Az események egy eseménynaplóba kerülnek, mely Így részletes információt nyújt az esemény kezelésére vonatkozóan. A felügyeleti személyzet a felügyelt objektumra testre szabottan kaphat utasításokat a bekövetkezett események kezelési eljárását illetően, melyek végrehajtása naplózásra kerül, ugyanakkor a személyzet feljegyzéseket is tehet erre vonatkozóan. Az ajtókat, kamerákat, érzékelőket, stb. reprezentáló ikonok jelzik az általuk képviselt eszköz állapotát és annak helyét, és az ütemezővel együtt lehetővé teszik a létesítmény állandó, dinamikus felügyeletét. PLC-t tartalmazó rendszer esetén a légkondicionáló és világítási rendszereket, a felvonókat, kapukat, stb. a rendszer és a felügyelő személy vezérli. Eseménykezelés 6. oldal

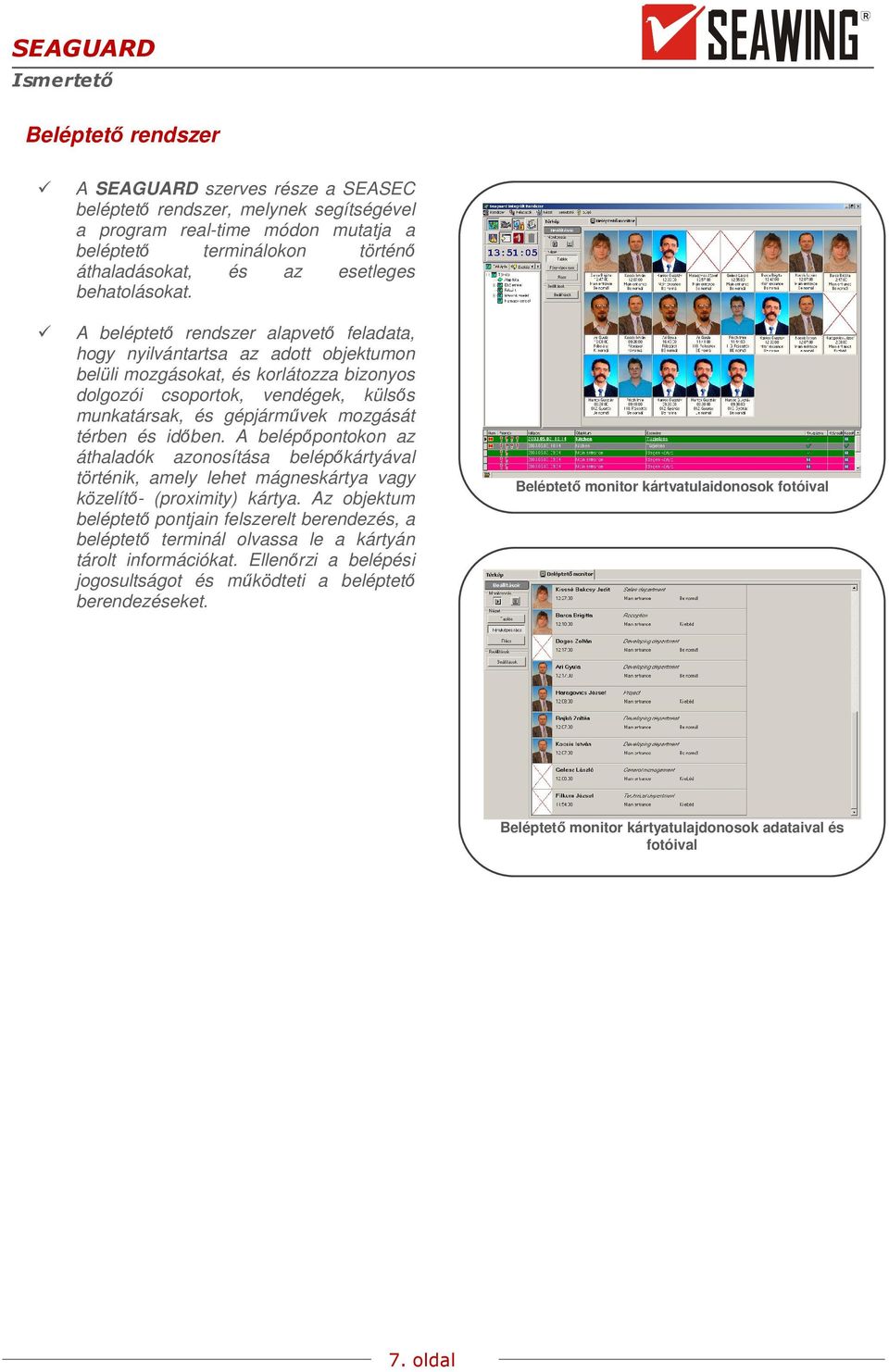

7 Beléptető rendszer A szerves része a SEASEC beléptető rendszer, melynek segítségével a program real-time módon mutatja a beléptető terminálokon történő áthaladásokat, és az esetleges behatolásokat. A beléptető rendszer alapvető feladata, hogy nyilvántartsa az adott objektumon belüli mozgásokat, és korlátozza bizonyos dolgozói csoportok, vendégek, külsős munkatársak, és gépjárművek mozgását térben és időben. A belépőpontokon az áthaladók azonosítása belépőkártyával történik, amely lehet mágneskártya vagy közelítő- (proximity) kártya. Az objektum beléptető pontjain felszerelt berendezés, a beléptető terminál olvassa le a kártyán tárolt információkat. Ellenőrzi a belépési jogosultságot és működteti a beléptető berendezéseket. Beléptető monitor kártyatulajdonosok fotóival Beléptető monitor kártyatulajdonosok adataival és fotóival 7. oldal

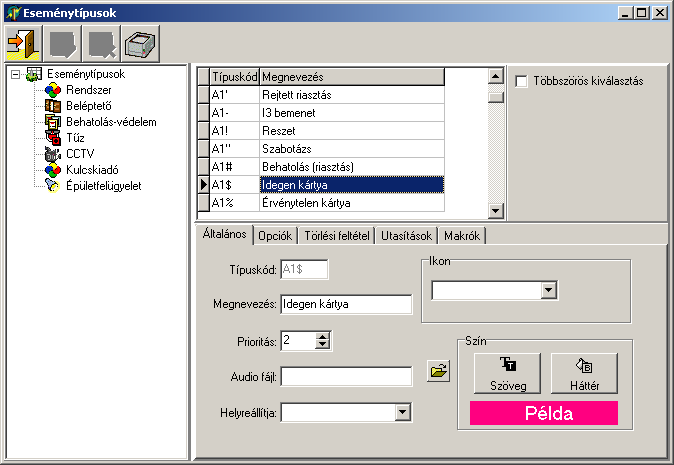

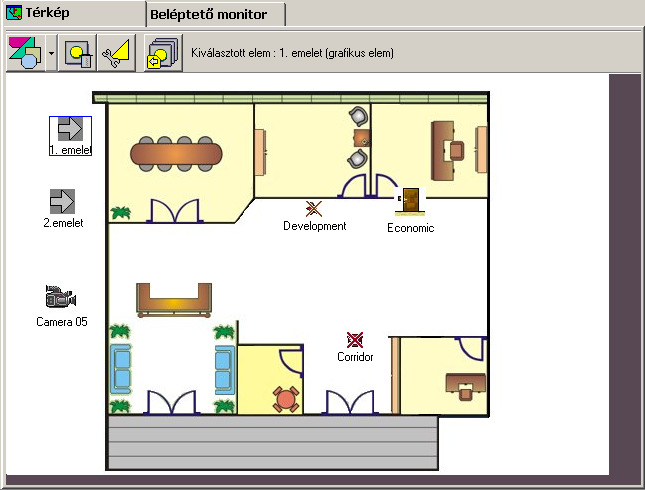

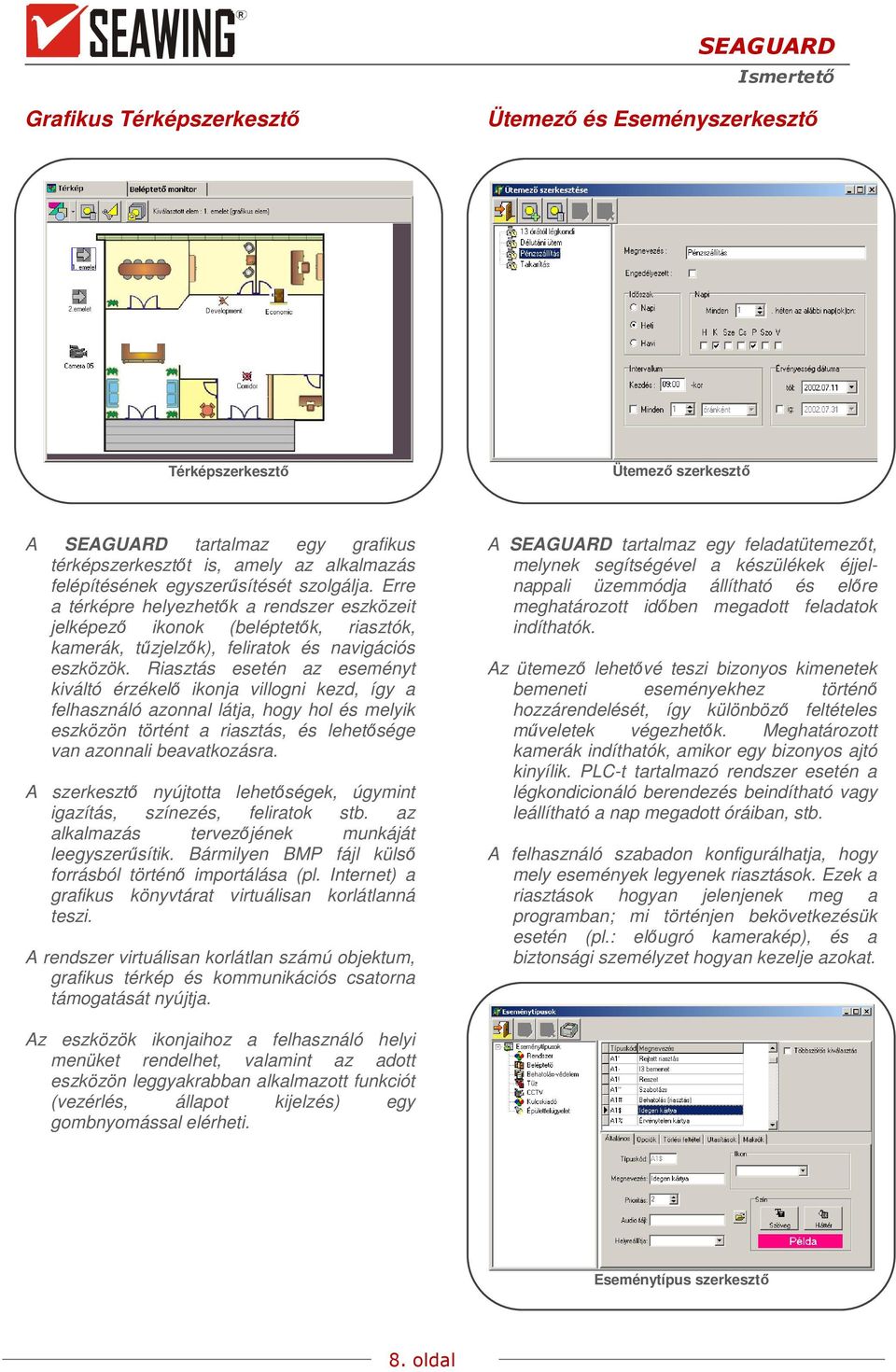

8 Grafikus Térképszerkesztő Ütemező és Eseményszerkesztő Térképszerkesztő Ütemező szerkesztő A tartalmaz egy grafikus térképszerkesztőt is, amely az alkalmazás felépítésének egyszerűsítését szolgálja. Erre a térképre helyezhetők a rendszer eszközeit jelképező ikonok (beléptetők, riasztók, kamerák, tűzjelzők), feliratok és navigációs eszközök. Riasztás esetén az eseményt kiváltó érzékelő ikonja villogni kezd, így a felhasználó azonnal látja, hogy hol és melyik eszközön történt a riasztás, és lehetősége van azonnali beavatkozásra. A szerkesztő nyújtotta lehetőségek, úgymint igazítás, színezés, feliratok stb. az alkalmazás tervezőjének munkáját leegyszerűsítik. Bármilyen BMP fájl külső forrásból történő importálása (pl. Internet) a grafikus könyvtárat virtuálisan korlátlanná teszi. A rendszer virtuálisan korlátlan számú objektum, grafikus térkép és kommunikációs csatorna támogatását nyújtja. A tartalmaz egy feladatütemezőt, melynek segítségével a készülékek éjjelnappali üzemmódja állítható és előre meghatározott időben megadott feladatok indíthatók. Az ütemező lehetővé teszi bizonyos kimenetek bemeneti eseményekhez történő hozzárendelését, így különböző feltételes műveletek végezhetők. Meghatározott kamerák indíthatók, amikor egy bizonyos ajtó kinyílik. PLC-t tartalmazó rendszer esetén a légkondicionáló berendezés beindítható vagy leállítható a nap megadott óráiban, stb. A felhasználó szabadon konfigurálhatja, hogy mely események legyenek riasztások. Ezek a riasztások hogyan jelenjenek meg a programban; mi történjen bekövetkezésük esetén (pl.: előugró kamerakép), és a biztonsági személyzet hogyan kezelje azokat. Az eszközök ikonjaihoz a felhasználó helyi menüket rendelhet, valamint az adott eszközön leggyakrabban alkalmazott funkciót (vezérlés, állapot kijelzés) egy gombnyomással elérheti. Eseménytípus szerkesztő 8. oldal

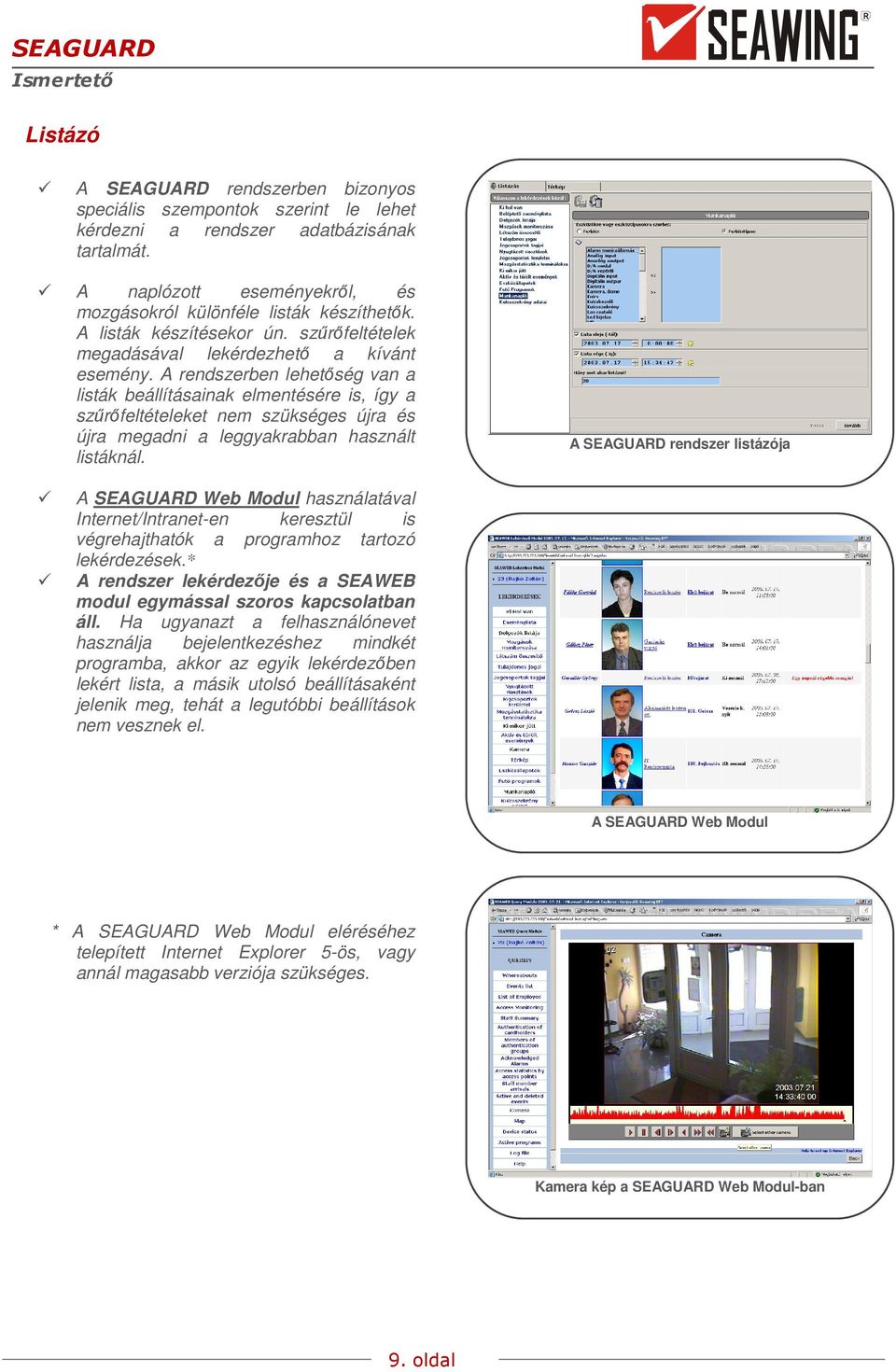

9 Listázó A rendszerben bizonyos speciális szempontok szerint le lehet kérdezni a rendszer adatbázisának tartalmát. A naplózott eseményekről, és mozgásokról különféle listák készíthetők. A listák készítésekor ún. szűrőfeltételek megadásával lekérdezhető a kívánt esemény. A rendszerben lehetőség van a listák beállításainak elmentésére is, így a szűrőfeltételeket nem szükséges újra és újra megadni a leggyakrabban használt listáknál. A rendszer listázója A Web Modul használatával Internet/Intranet-en keresztül is végrehajthatók a programhoz tartozó lekérdezések.* A rendszer lekérdezője és a SEAWEB modul egymással szoros kapcsolatban áll. Ha ugyanazt a felhasználónevet használja bejelentkezéshez mindkét programba, akkor az egyik lekérdezőben lekért lista, a másik utolsó beállításaként jelenik meg, tehát a legutóbbi beállítások nem vesznek el. A Web Modul * A Web Modul eléréséhez telepített Internet Explorer 5-ös, vagy annál magasabb verziója szükséges. Kamera kép a Web Modul-ban 9. oldal
