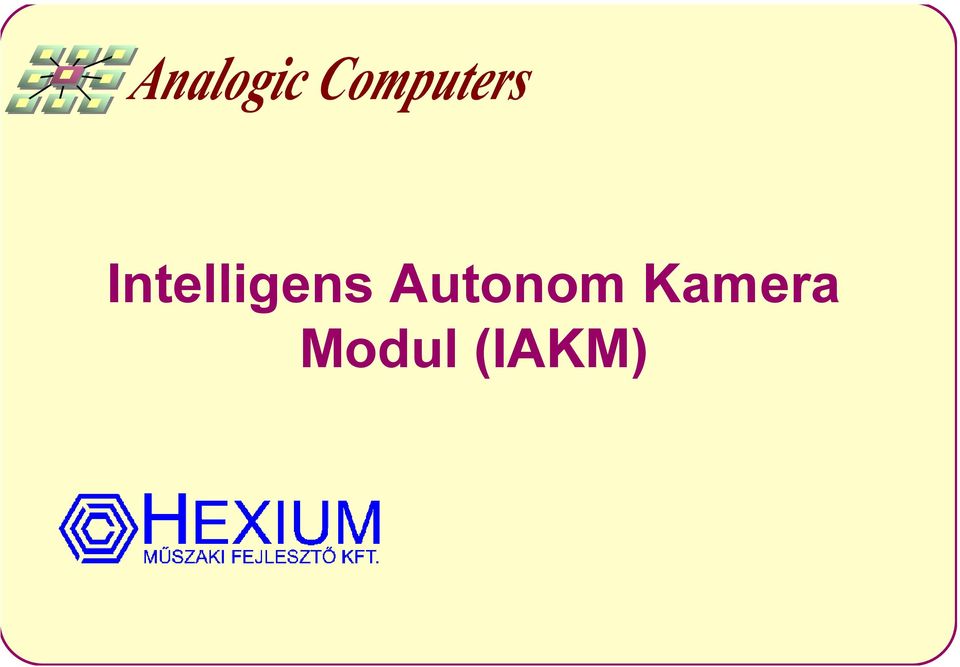

1 Intelligens Autonom Kamera Modul (IAKM)

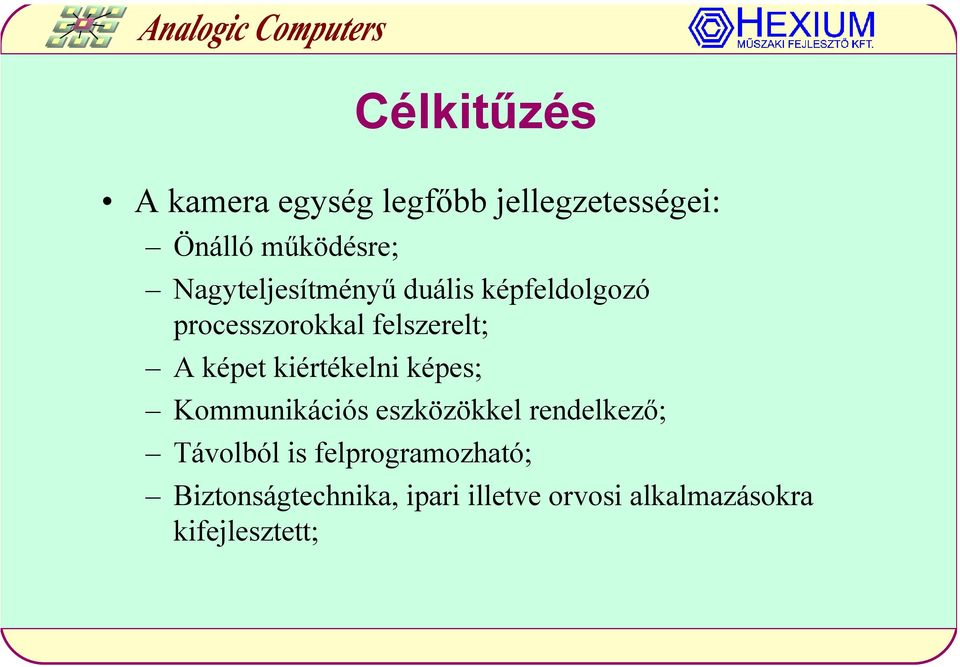

2 Célkitűzés A kamera egység legfőbb jellegzetességei: Önálló működésre; Nagyteljesítményű duális képfeldolgozó processzorokkal felszerelt; A képet kiértékelni képes; Kommunikációs eszközökkel rendelkező; Távolból is felprogramozható; Biztonságtechnika, ipari illetve orvosi alkalmazásokra kifejlesztett;

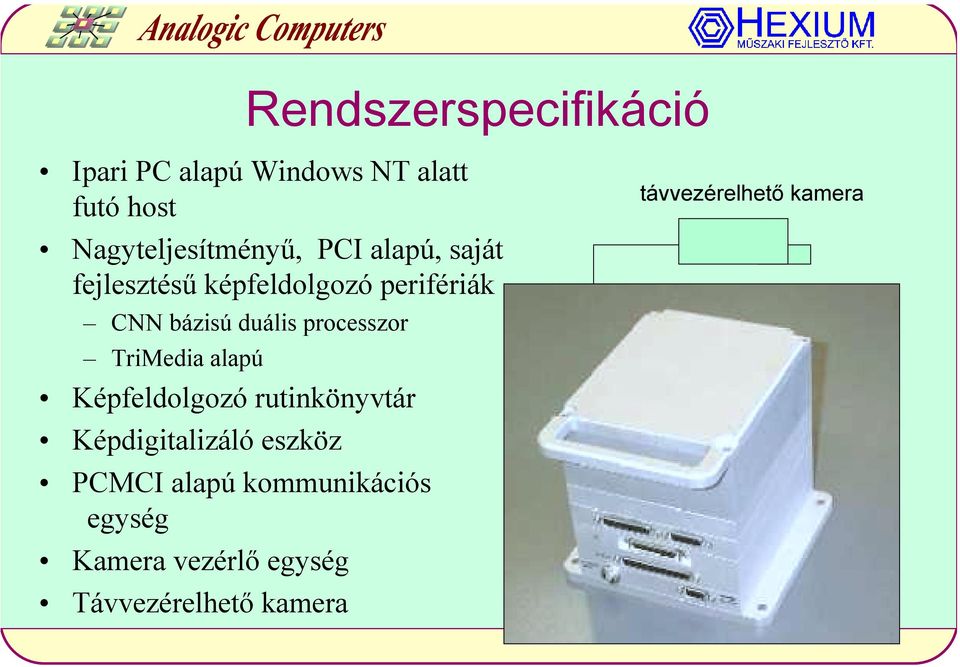

3 Rendszerspecifikáció Ipari PC alapú Windows NT alatt futó host Nagyteljesítményű, PCI alapú, saját fejlesztésű képfeldolgozó perifériák CNN bázisú duális processzor TriMedia alapú Képfeldolgozó rutinkönyvtár Képdigitalizáló eszköz PCMCI alapú kommunikációs egység Kamera vezérlő egység Távvezérelhető kamera távvezérelhető kamera

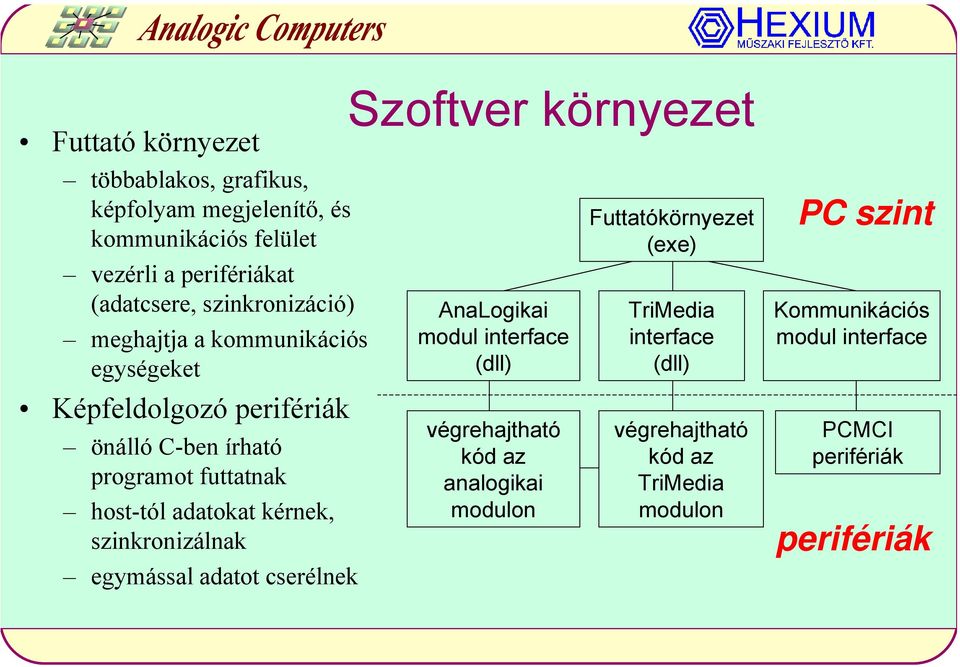

4 Futtató környezet többablakos, grafikus, képfolyam megjelenítő, és kommunikációs felület vezérli a perifériákat (adatcsere, szinkronizáció) meghajtja a kommunikációs egységeket Képfeldolgozó perifériák önálló C-ben írható programot futtatnak host-tól adatokat kérnek, szinkronizálnak egymással adatot cserélnek Szoftver környezet AnaLogikai modul interface (dll) végrehajtható kód az analogikai modulon Futtatókörnyezet (exe) TriMedia interface (dll) végrehajtható kód az TriMedia modulon PC szint Kommunikációs modul interface PCMCI perifériák perifériák

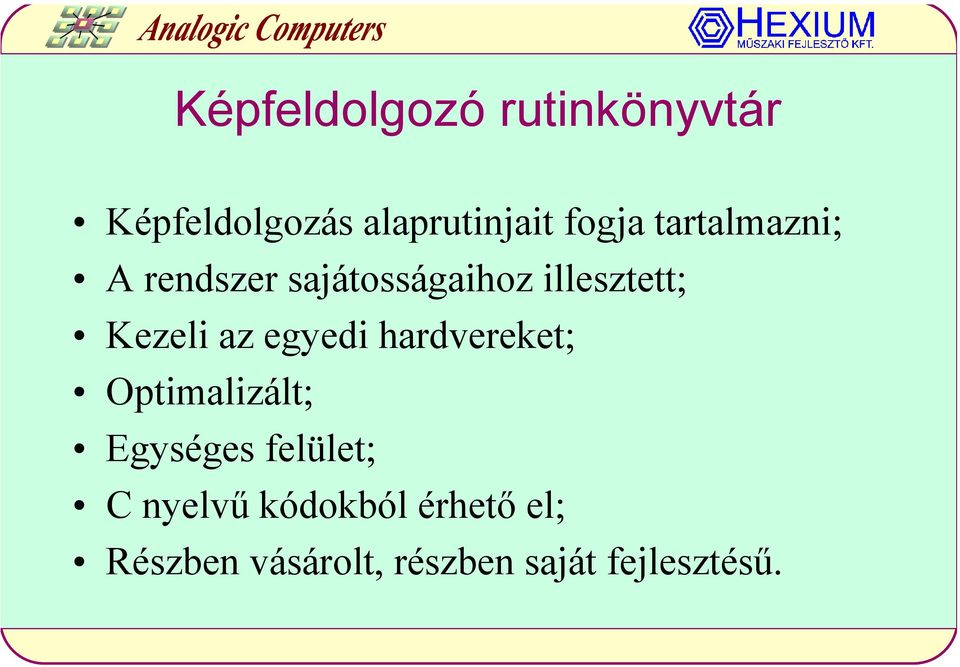

5 Képfeldolgozó rutinkönyvtár Képfeldolgozás alaprutinjait fogja tartalmazni; A rendszer sajátosságaihoz illesztett; Kezeli az egyedi hardvereket; Optimalizált; Egységes felület; C nyelvű kódokból érhető el; Részben vásárolt, részben saját fejlesztésű.

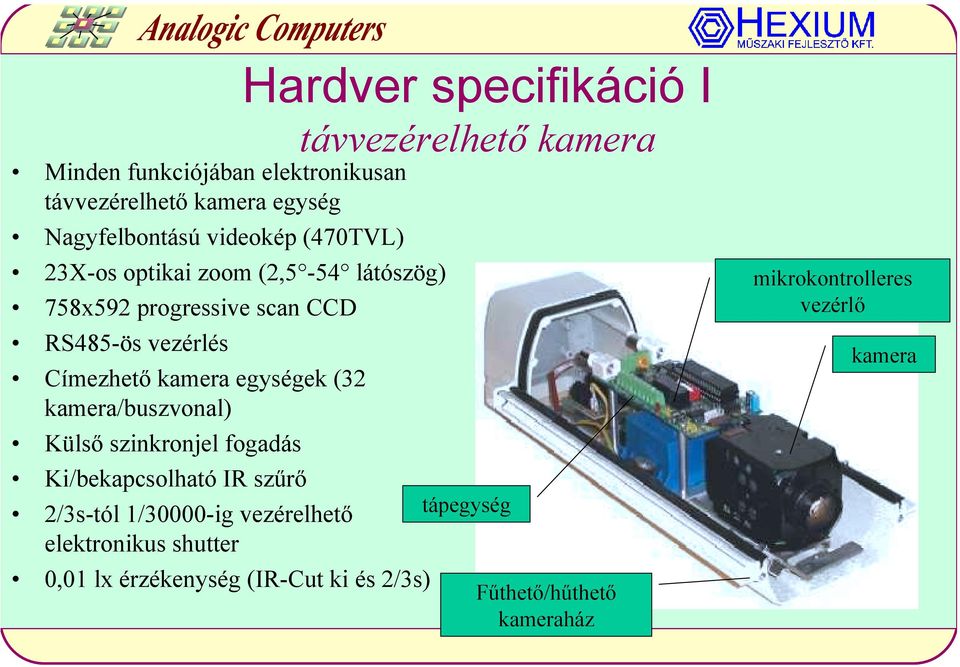

6 Minden funkciójában elektronikusan távvezérelhető kamera egység Nagyfelbontású videokép (470TVL) 23X-os optikai zoom (2,5-54 látószög) 758x592 progressive scan CCD RS485-ös vezérlés Címezhető kamera egységek (32 kamera/buszvonal) Külső szinkronjel fogadás Ki/bekapcsolható IR szűrő 2/3s-tól 1/30000-ig vezérelhető elektronikus shutter 0,01 lx érzékenység (IR-Cut ki és 2/3s) Hardver specifikáció I távvezérelhető kamera tápegység Fűthető/hűthető kameraház mikrokontrolleres vezérlő kamera

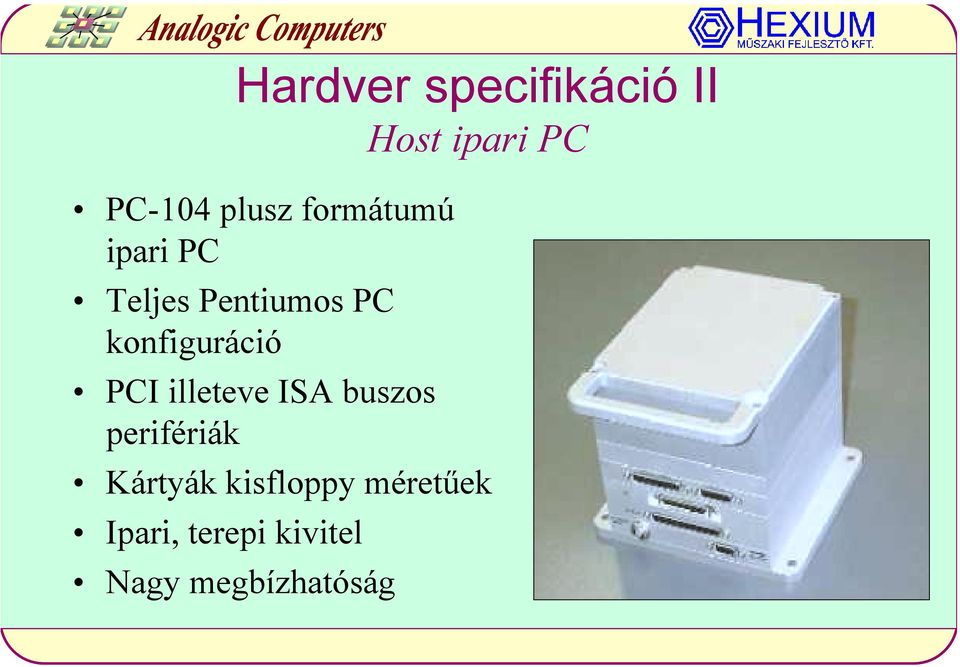

7 Hardver specifikáció II Host ipari PC PC-104 plusz formátumú ipari PC Teljes Pentiumos PC konfiguráció PCI illeteve ISA buszos perifériák Kártyák kisfloppy méretűek Ipari, terepi kivitel Nagy megbízhatóság

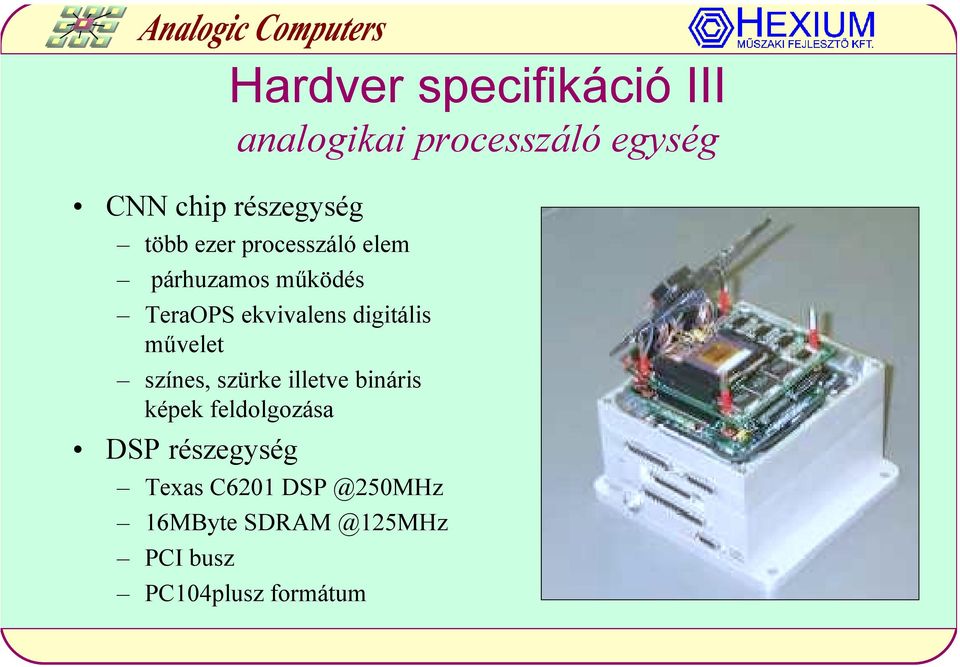

8 CNN chip részegység Hardver specifikáció III analogikai processzáló egység több ezer processzáló elem párhuzamos működés TeraOPS ekvivalens digitális művelet színes, szürke illetve bináris képek feldolgozása DSP részegység Texas C MByte PCI busz PC104plusz formátum

9 Hardver specifikáció IV TriMedia alapú processzáló egység videodigitalizálóval TriMedia 166MHz 6.5 BOPS Digitális képfeldolgozó célprocesszor 16MByte 143MHz DMA vezérelt multimédia be- és kimeneti kapuk MPEG2 támogatás PC104 plusz formátum PCI busz

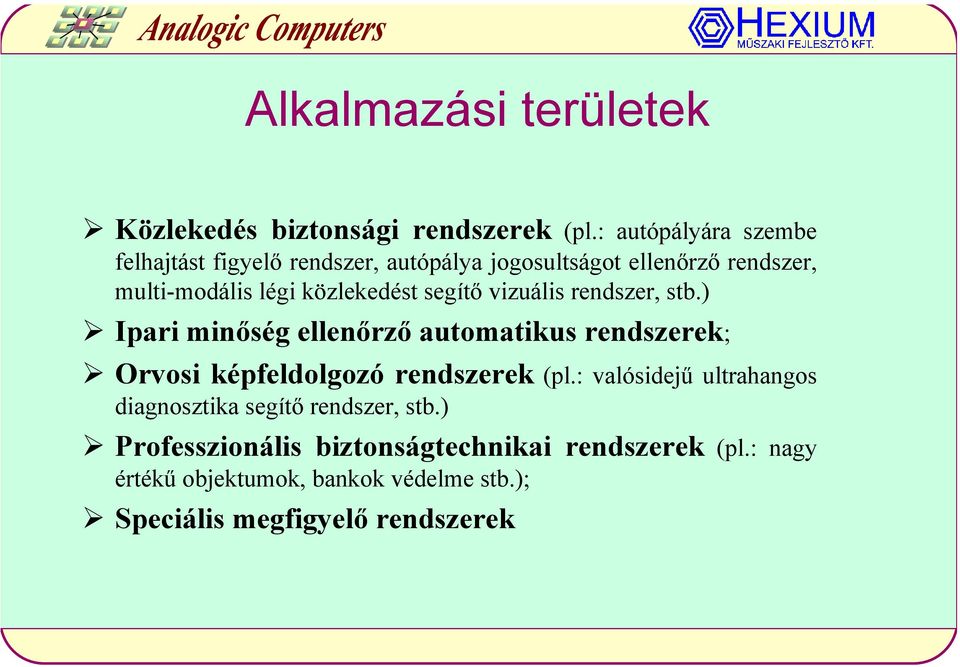

10 Alkalmazási területek Közlekedés biztonsági rendszerek (pl.: autópályára szembe felhajtást figyelő rendszer, autópálya jogosultságot ellenőrző rendszer, multi-modális légi közlekedést segítő vizuális rendszer, stb.) Ipari minőség ellenőrző automatikus rendszerek; Orvosi képfeldolgozó rendszerek (pl.: valósidejű ultrahangos diagnosztika segítő rendszer, stb.) Professzionális biztonságtechnikai rendszerek (pl.: nagy értékű objektumok, bankok védelme stb.); Speciális megfigyelő rendszerek

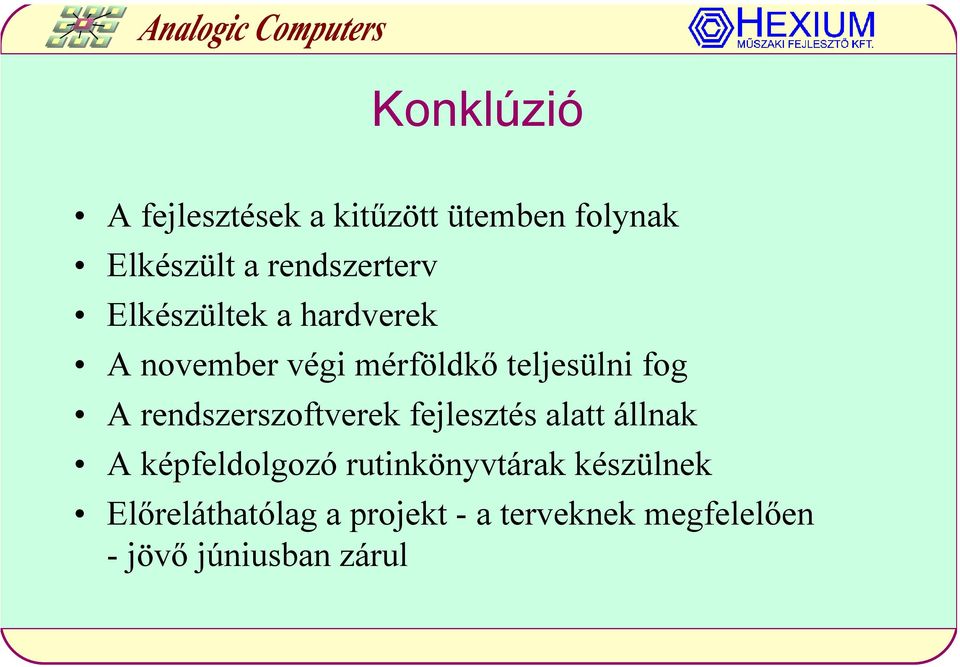

11 Konklúzió A fejlesztések a kitűzött ütemben folynak Elkészült a rendszerterv Elkészültek a hardverek A november végi mérföldkő teljesülni fog A rendszerszoftverek fejlesztés alatt állnak A képfeldolgozó rutinkönyvtárak készülnek Előreláthatólag a projekt - a terveknek megfelelően - jövő júniusban zárul

12 Köszönjük az érdeklődését!
