BRUCHAPaneel PU tetőpanel DP

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "BRUCHAPaneel PU tetőpanel DP"

Endre Fábián
8 évvel ezelőtt
Látták:

1 BRUCHAPaneel PU tetőpanelek DP BRUCHAPaneel PU CO tetőpanel BRUCHAPaneel PU tetőpanel DP nyereg és félnyeregtetőkre kiváló időjárásállóság egyedülálló háromszoros tömítőrendszer nagy teherbíró képesség 3 (5,2 %)-os tetőlejtéstől alkalmazható

kiváló időjárásállóság egyedülálló háromszoros

2 DP PROFILOK Beépítési Baubreite szélessége 1000 mm 1000 mm TÖMÍTÉSEK! KÍVÜL STANDARD 1-ES PROFIL kívánságra 2-ES auf PROFILLAL Anfrage PROFIL is készülhet 2 Lemezvastagság: 0,5 mm, ill. 0,6 mm (Kívánságra kisebb lemezvastagsággal is készülhet!) TÖMÍTÉS! kívánságra 3-AS auf PROFILLAL Anfrage PROFIL is készülhet 3 optimaler A HÁROMSZOROS Kondensatschutz TÖMÍTÉS durch optimális DREIFACH-DICHTUNGSSYSTEM védelmet nyújt a párakicsapódás ellen DP PANELCSATLAKOZÁS Leszorító Nút-féder fuga: 2 mm Magvastagság Paneltípus Magvastagság mm U-érték W/m²K* Tömeg/m² kg DP ,692 11,4 DP ,532 11,8 DP 92** 50 0,432 12,2 DP ,364 12,6 DP ,276 13,4 DP ,223 14,5 DP ,185 15,2 DP ,159 16,0 DP ,139 16,8 * Hővezetési képesség az EN szabvány szerint, FIW München, a szabvány szerinti hőátadási ellenállás figyelembevételével. ** DP 92 kívánságra Gyártási tűréshatárok: Az EN szabvány szerint Gyártási hosszak: max. 19,37 m (13,6 m-től túlméretes szállítmány) Szabad fesztávok távolsága táblázatok: DI Dr. techn. Karlheinz Wagner - Wien Hangszigetelés: 25 db mindegyik vastagságnál Hőállóság: 90 C DP

kívánságra 3-AS auf PROFILLAL Anfrage PROFIL is készülhet 3 optimaler A HÁROMSZOROS Kondensatschutz TÖMÍTÉS durch optimális DREIFACH-DICHTUNGSSYSTEM védelmet nyújt a párakicsapódás ellen DP

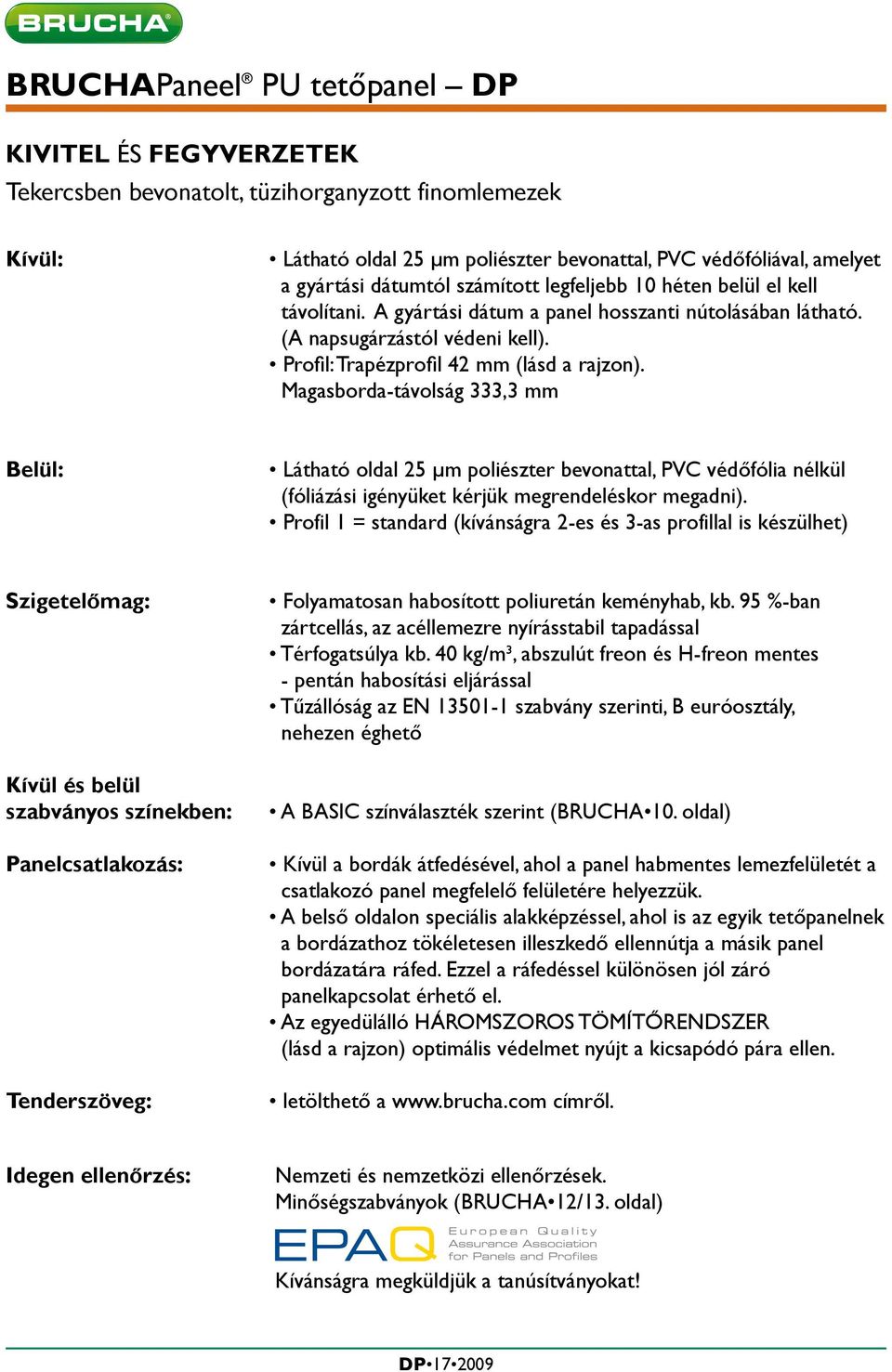

3 KIVITEL ÉS FEGYVERZETEK Tekercsben bevonatolt, tüzihorganyzott finomlemezek Kívül: Látható oldal 25 μm poliészter bevonattal, PVC védőfóliával, amelyet a gyártási dátumtól számított legfeljebb 10 héten belül el kell távolítani. A gyártási dátum a panel hosszanti nútolásában látható. (A napsugárzástól védeni kell). Profil: Trapézprofil 42 mm (lásd a rajzon). Magasborda-távolság 333,3 mm Belül: Látható oldal 25 μm poliészter bevonattal, PVC védőfólia nélkül (fóliázási igényüket kérjük megrendeléskor megadni). Profil 1 = standard (kívánságra 2-es és 3-as profillal is készülhet) Szigetelőmag: Kívül és belül szabványos színekben: Panelcsatlakozás: Tenderszöveg: Folyamatosan habosított poliuretán keményhab, kb. 95 %-ban zártcellás, az acéllemezre nyírásstabil tapadással Térfogatsúlya kb. 40 kg/m³, abszulút freon és H-freon mentes - pentán habosítási eljárással Tűzállóság az EN szabvány szerinti, B euróosztály, nehezen éghető A BASIC színválaszték szerint (BRUCHA 10. oldal) Kívül a bordák átfedésével, ahol a panel habmentes lemezfelületét a csatlakozó panel megfelelő felületére helyezzük. A belső oldalon speciális alakképzéssel, ahol is az egyik tetőpanelnek a bordázathoz tökéletesen illeszkedő ellennútja a másik panel bordázatára ráfed. Ezzel a ráfedéssel különösen jól záró panelkapcsolat érhető el. Az egyedülálló HÁROMSZOROS TÖMÍTŐRENDSZER (lásd a rajzon) optimális védelmet nyújt a kicsapódó pára ellen. letölthető a címről. Idegen ellenőrzés: Nemzeti és nemzetközi ellenőrzések. Minőségszabványok (BRUCHA 12/13. oldal) Kívánságra megküldjük a tanúsítványokat! DP

Magasborda-távolság 333,3 mm Belül: Látható oldal 25 μm poliészter bevonattal, PVC védőfólia nélkül (fóliázási igényüket kérjük megrendeléskor megadni).

4 LEMEZBEVÁGÁS - VISSZAVÁGÁSOK Az eresztartományban végzett visszavágást javasoljuk, hogy kizárható legyen az acélhéj leválása a szigetelőtestről (felár ellenében biztosítani tudjuk). Az eresztartományban egy vízorr kiképzését is javasoljuk, hogy kivédhető legyen a kapilláris hatás (ez csak a beépítésnél kivitelezhető). Ezekkel az intézkedésekkel kivédhető az acélhéj és a szigetelés közötti korrózióképződés. A megrendeléskor megadandó! Visszavágás az eresznél Visszavágás az átfedéshez Visszavágáshossz 50 mm (standard) 200 mm (standard) A visszavágás módja (az eresz felől nézve): BL RJ Trapezprofilüberlappung átlapolása az A trapézprofil von eresz der felől Traufe nézve aus gesehen (L) (B) Trapezprofilüberlappung átlapolása az A trapézprofil eresz von der felől Traufe nézve aus gesehen (R) (J) Überlappung Átlapolás Verlegerichtung Felrakási irány Felrakási Verlegerichtung irány Átlapolás Überlappung DP

Ezekkel az intézkedésekkel kivédhető az acélhéj és a szigetelés közötti korrózióképződés. A megrendeléskor megadandó!

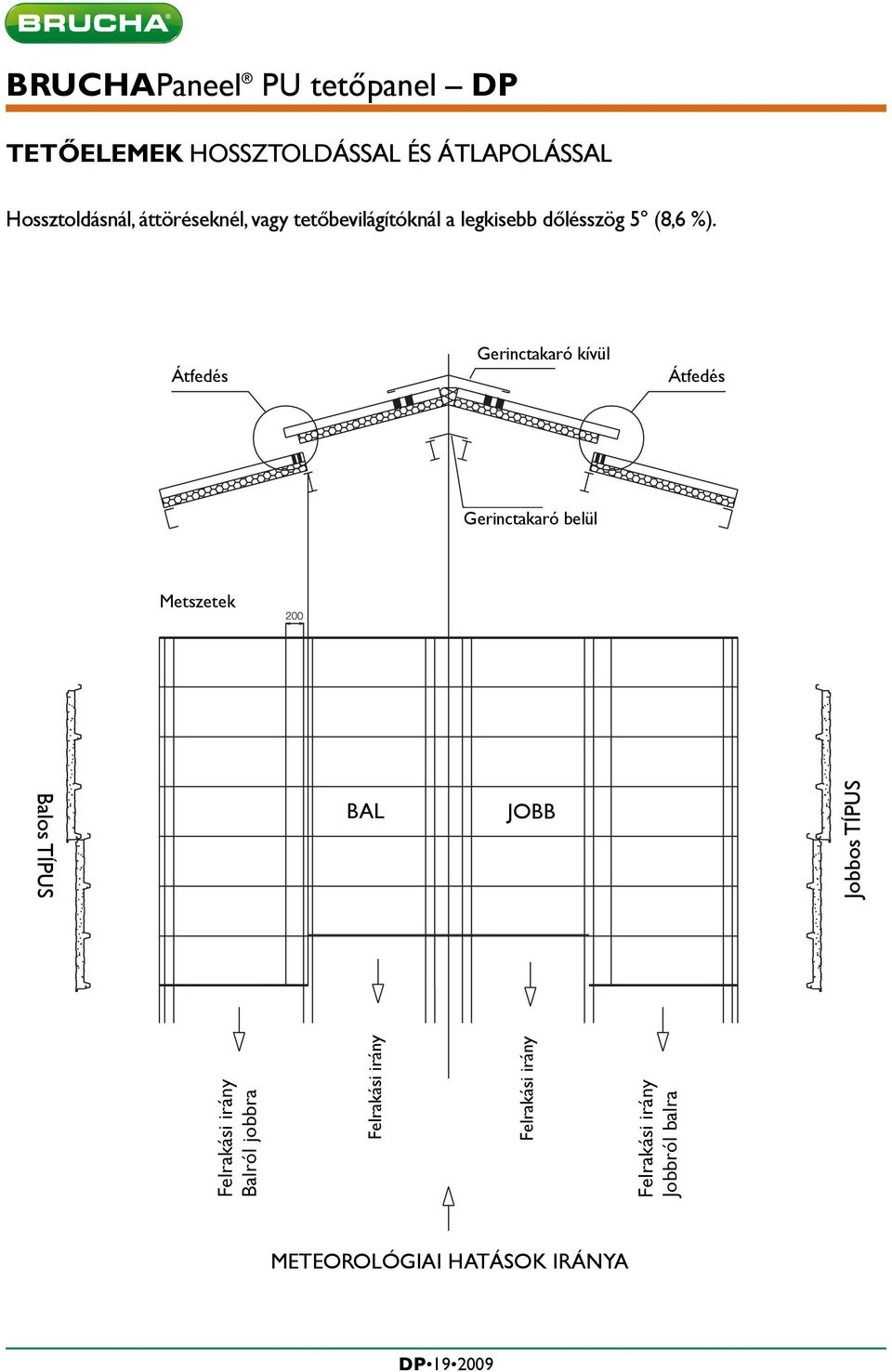

5 TETŐELEMEK HOSSZTOLDÁSSAL ÉS ÁTLAPOLÁSSAL Hossztoldásnál, áttöréseknél, vagy tetőbevilágítóknál a legkisebb dőlésszög 5 (8,6 %). Überlappung Átfedés Firstprofil Gerinctakaró außenkívül Überlappung Átfedés Firstprofil innen Gerinctakaró belül Systemskizze Metszetek TYP Balos LINKS TÍPUS BAL JOBB Felrakási irány Balról jobbra Felrakási irány Felrakási irány TYP Jobbos RECHTS TÍPUS Felrakási irány Jobbról balra METEOROLÓGIAI HATÁSOK IRÁNYA DP

Überlappung Átfedés Firstprofil Gerinctakaró außenkívül Überlappung Átfedés Firstprofil innen Gerinctakaró belül

6 BRUCHAPaneel PU CO tetőpanel A tetőhajlás legkevesebb 3 (5,2 %) Minőségi jellemzők és tulajdonságok CO tetőpanel Belül BASIC Kívül Alumíniumfólia - MEZŐGAZDASÁGI ÉPÜLETEKHEZ - PÁRALECSAPÓDÁS ELLENI VÉDELEMKÉNT - MINIMUM 15 MM HŐSZIGETELÉS - A BRUCHAPaneel PU TETŐPANEL KÖLTSÉGTAKARÉKOS ALTERNATÍVÁJA Beépítési Baubreite szélessége mm mm AUSSEN KÍVÜL 42 Lemezvastagság: 0,5 mm, ill. 0,6 mm (Kívánságra kisebb lemezvastagsággal is készülhet!) TÖMÍTÉS! INNEN BELÜL TÖMÍTÉS! Kívül: Belül: Szigetelőmag: Szigetelési vastagság: Alapszínek: Panelcsatlakozás: Látható oldal 25 μm poliészter bevonattal, PVC védőfóliával, amelyet a gyártási dátumtól számított legfeljebb 10 héten belül el kell távolítani. A gyártási dátum a panel hosszanti átfedésénél látható. (A napsugárzástól védeni kell). Profil: Trapézprofil 42 mm (lásd a rajzon), Magasborda-távolság 333,3 mm Alumíniumfólia stukkó design ELLENÁLLÓ SZERVES SAVAKKAL SZEMBEN A vékony belső héj miatt negatív optikai hatások nem zárhatóak ki. Folyamatosan habosított poliuretán keményhab, kb. 95 %-ban zártcellás, az acéllemezre nyírásstabil tapadással Térfogatsúlya kb. 45 kg/m³, abszulút freon és H-freon mentes - pentán habosítási eljárással Tűzállóság az EN szabvány szerinti, B euróosztály, nehezen éghető Szigetelési vastagság U-érték Tömeg/m² 15 mm 1.00 W/m²K 6.20 kg 30 mm 0.80 W/m²K 6.80 kg A BASIC színválaszték szerint, BRUCHAPaneel PU tetőpanel DP Kívül a bordák átfedésével, ahol a panel habmentes lemezfelületét a csatlakozó panel megfelelő felületére helyezzük (TÖMÍTÉSEKET tartalmaz!). DP

mm, ill. 0,6 mm (Kívánságra kisebb lemezvastagsággal is készülhet!) TÖMÍTÉS! INNEN BELÜL TÖMÍTÉS!

7 A DP tetőpanelhez illeszkedő 42/333 trapézlemez A tetőhajlás legkevesebb 3 (5,2 %) TRAPÉZLEMEZ - költséghatékony megoldások a tetők, falak és mennyezetek terén - a legjobb termékminőség - gyors és egyszerű szerelés - folyáshatár/mm²: 280 N Beépítési Baubreite szélesség 1000 mm 1000 mm Lemezvastagság legfeljebb 0,7 mm Tömeg/m²: 7 kg Anyaga: Felülete: Trapézprofil: Horganyzott acéllemez 25 µm poliészter bevonat 42 mm-es profil (lásd a metszetrajzon) Magasborda-távolság: 333,3 mm Alapszínek: RAL 3009, 6011, 7016, 9002 és 9007 Tartozékok: tételszám: Z30 DP

333 333 333 42 Lemezvastagság legfeljebb 0,7 mm Tömeg/m²: 7 kg Anyaga: Felülete: Trapézprofil: Horganyzott acéllemez 25 µm poliészter bevonat 42

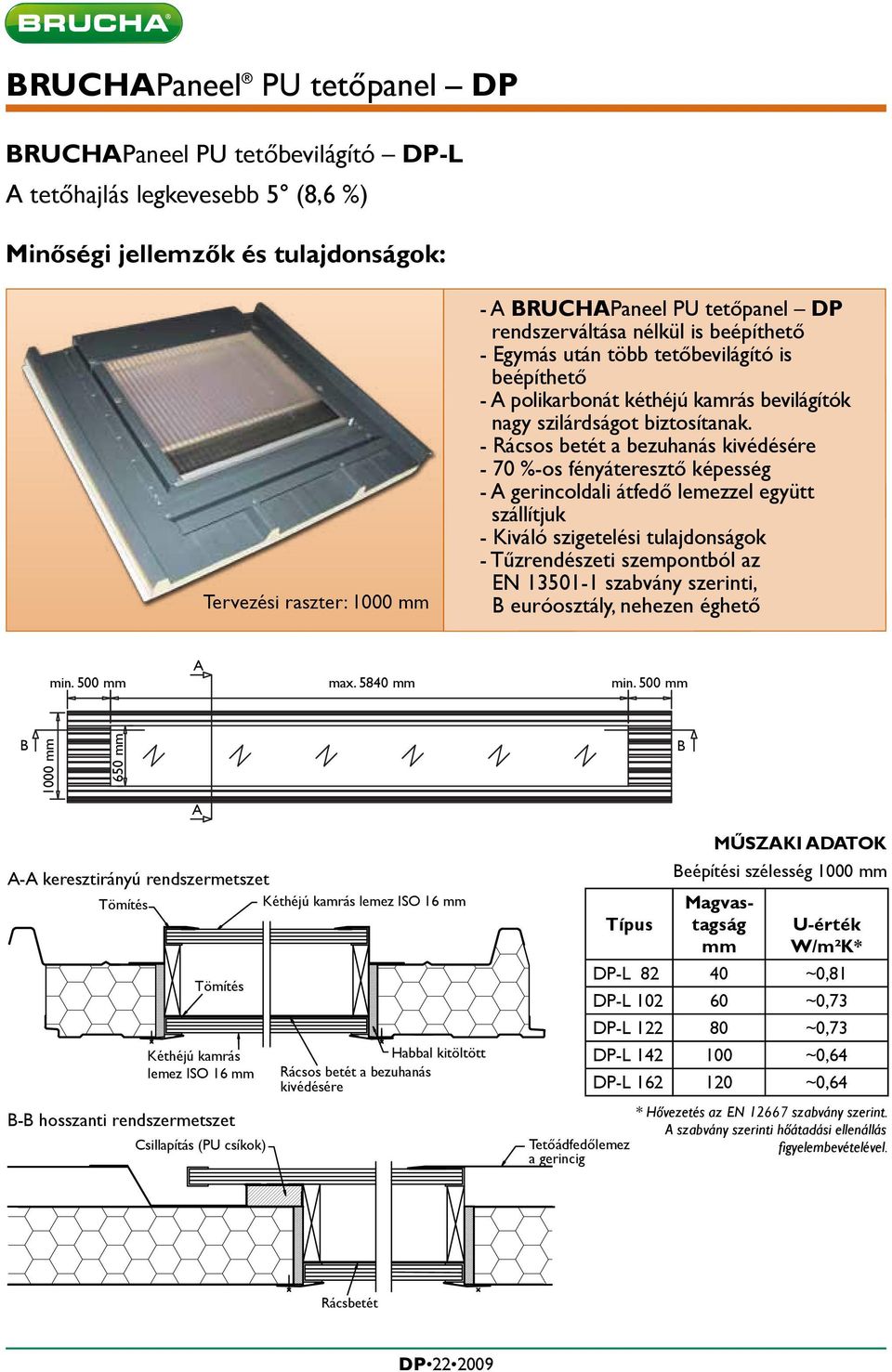

8 BRUCHAPaneel PU tetőbevilágító DP-L A tetőhajlás legkevesebb 5 (8,6 %) Minőségi jellemzők és tulajdonságok: Tervezési raszter: 1000 mm - A BRUCHAPaneel PU tetőpanel DP rendszerváltása nélkül is beépíthető - Egymás után több tetőbevilágító is beépíthető - A polikarbonát kéthéjú kamrás bevilágítók nagy szilárdságot biztosítanak. - Rácsos betét a bezuhanás kivédésére - 70 %-os fényáteresztő képesség - A gerincoldali átfedő lemezzel együtt szállítjuk - Kiváló szigetelési tulajdonságok - Tűzrendészeti szempontból az EN szabvány szerinti, B euróosztály, nehezen éghető min. 500 mm A max mm min. 500 mm B 1000 mm 650 mm B A A-A keresztirányú rendszermetszet Tömítés Kéthéjú kamrás lemez ISO 16 mm Tömítés Kéthéjú kamrás lemez ISO 16 mm B-B hosszanti rendszermetszet Csillapítás (PU csíkok) Habbal kitöltött Rácsos betét a bezuhanás kivédésére Típus Tetőádfedőlemez a gerincig MŰSZAKI ADATOK Beépítési szélesség 1000 mm Magvastagság mm U-érték W/m²K* DP-L ~0,81 DP-L ~0,73 DP-L ~0,73 DP-L ~0,64 DP-L ~0,64 * Hővezetés az EN szabvány szerint. A szabvány szerinti hőátadási ellenállás figyelembevételével. Rácsbetét DP

- Rácsos betét a bezuhanás kivédésére - 70 %-os fényáteresztő képesség - A gerincoldali átfedő lemezzel együtt szállítjuk - Kiváló szigetelési tulajdonságok - Tűzrendészeti szempontból az EN 13501-1

9 THERMO BEVILÁGÍTÓK (NEM LÉPÉSÁLLÓ) A tetőhajlás legkevesebb 5 (8,6 %) Megegyezik a BRUCHAPaneel tetőpanellel DP (vastagsága - szélessége - profilja) Kéthéjú, fényáteresztő, zárt, üvegszálerősítésű poliészterből, vagy akrilból, az alábbi tulajdonságokkal: 40 C és 100 C hőmérséklettartományban formatartó 50 %-os fényáteresztő képesség A kétoldali felületkezelés révén időtálló U-értéke: kb. 2,7 2,5 W/m²K Az EN E szabány szerinti nem csepegő A felső héj profilkialakítása megfelel a BRUCHAPaneel PU tetőpanel DP profiljának. A rögzítő szelemeneknél lévő polietilén merevítő profilkitöltők nem láthatóak alulról. Rögzítés Tetőpanel Bevilágító Tetőpanel e = vastagság L = szelementávolság A tömítőszalagokkal való tömítés kívül és belül, valamint az átlapolásoknál és a hossztoldásoknál nagyon fontos! A szelementávolság legfeljebb 1,5 m lehet (a hóterheléstől függően), az elemhosszúság legfeljebb 8,5 m. A tetőbevilágítók lecsavarozása általában a habmagon keresztül történik a szelemenekhez, az oldal átlapolásoknál* pedig kb. 500 mm-enként kell a tetőelemekhez rögzíteni. * Figyelem! Csak a célnak megfelelő vízzáró csavarokat használjon! Tetőpanel Bevilágító Tetőpanel Keresztmetszet - Beépítés/rögzítés a habmagon keresztül DP

2,7 2,5 W/m²K Az EN 13501-1 E szabány szerinti nem csepegő A felső héj profilkialakítása megfelel a BRUCHAPaneel PU tetőpanel DP profiljának.
