1 Alfa Laval hőcserélők áttekintése Hőcserélők, hőközpontok és HMV modulok

2 Alfa Laval hőcsere technológia Az elmúlt 125 évben világszerte több millió fűtési és hűtési alkalmazáshoz adtunk el berendezéseket, így tapasztalatunk és ismereteink rendkívül széleskörűek. Az Alfa Laval kompakt hőközpontjai számos alkalmazásban, bármelyik éghajlat esetén megfelelőek. A kisebb, háztartásokban és családi házakban használható kompakt moduloktól a nagy, megawattokban mérhető teljesítményű hőközpontokig számos berendezés szerepel kínálatunkban. Minden egyes új alkalmazásra tudunk optimális megoldást biztosítani. Az Alfa Laval márka a minőség szinonimája a hőcserében.

3 Forrasztott hőcserélők Rézzel forrasztott lemezes hőcserélők A rézzel forrasztott lemezes hőcserélők kompakt egységet alkotó, magas hatékonyságú hullámosított, rozsdamentes lemezekből állnak. Az Alfa Laval forrasztott lemezes hőcserélők több mint húsz méretben kaphatók, egy- vagy többjáratú kivitelben, különböző csatlakozásokkal. Kínálatunkban szerepelnek hatcsonkos modellek is a melegvíz elő- és utómelegítésére. A jobboldali csonk nagyobb méretei optimális megoldást biztosítanak egykörös, így nagyobb tömegáramú alkalmazásoknál, például fűtésnél. széles választék különböző teljesítményre, méretre és közegre kompakt, kis helyigényű készülék könnyű szerelés a csonkok változtatható elhelyezése a turbulenciának köszönhetően magas a hatékonysága és kisebb az eltömődés veszélye

4 Rozsdamentes hőcserélők - AlfaNova 100%-ban rozsdamentes, fúziós hegesztési eljárással készült hőcserélők Az AlfaNova az első, 100%-ban rozsdamentes lemezes hőcserélő a világon. Az AlfaNova hőcserélő hullámosított, rozsdamentes lemezekből áll, amelyeket az Alfa Laval által szabadalmazott forradalmian új technológiájával hegesztenek. Az AlfaNova hőcserélők ideálisak fűtési rendszerekhez kapcsolódó és légkondicionáló alkalmazásoknál, ahol a magas hatékonyság, a kompakt kialakítás, valamint a hősokkal szembeni ellenállás fontos követelmény. Az AlfaNova a HMV alkalmazások esetében magas fokú higiénikusságot is biztosít. a rozsdamentes szerkezet páratlan ellenálló képességet biztosít homogén anyagának köszönhetően az AlfaNova hőcserélő extrém értékű ph-jú közegekkel is használható a turbulenciának köszönhetően magas hőhatékonyság és kisebb eltömődés veszély nagy ellenállás a rozsdával szemben ideális megoldás olyan alkalmazásoknál, ahol az áramoltatott közeg nem érintkezhet rézzel vagy nikkellel

5 Szerelhető hőcserélők Szerelhető lemezes hőcserélők A szerelhető lemezes hőcserélők gumitömítéssel tömített, keretre szerelt vékony, hullámosított lemezekből állnak. Az Alfa Laval ezeket a hőcserélőket 1930 óta gyártja és fejleszti folyamatosan, a berendezések műszaki jellemzői, szerelhetősége, megbízhatósága és ellenállása így több évtizedes tapasztalaton alapszik. Az Alfa Laval szerelhető lemezes hőcserélők széles választékát kínálja különböző alkalmazásokra. A hőcserélők optimálisak egyedi hőmérsékleti követelményekre, fűtési és hűtési alkalmazásokra. szétszerelhető ezáltal könnyen tisztítható a lemezek bővítésével növelhető a hőcserélő teljesítménye a turbulenciának köszönhetően magas hőhatékonyság és kisebb eltömődés veszély az igényeknek megfelelően változtatható méretek akár 180 C-os működési hőmérséklet

6 Micro Kompakt hőközpontok társasházak számára A Micro hőközpont fűtésre és HMV előállítására alkalmas. Ideális kisebb épületekben, vagy központi fűtési körhöz, ún. helyi hőforráshoz csatlakoztatott különálló lakások estében. A Micro teljesen automatikusan működik. A melegvíz egy nagy teljesítményű hőcserélőn átfolyva melegszik fel. Ennek köszönhetően mindig ugyanolyan friss, mint a keringetett hidegvíz. A beépített fűtési differenciálnyomás-szabályozásnak köszönhetően a hőközpont egész évben megbízhatóan működik, a primer hálózatban bekövetkezett nyomásváltozásoktól függetlenül. állandó hőmérsékletű melegvíz, a rendszer terhelésétől függetlenül integrált hőmérséklet szabályozás melegvíz előállításakor kompakt méret, kis súly és a megfelelően méretezett csövezés biztosítják a könnyű beszerelést valamennyi csővezeték rozsdamentes acélból készült a működés az ISO 9001:2000 szabvány szerint van tesztelve, CE jellel ellátva Alkalmazás lakások és kisebb családi házak szekunder csatlakoztatással fűtés és átfolyásos HMV előállítás központi vagy padlófűtés

7 Mini City Kompakt hőközpont fűtéshez és HMV előállításhoz lakásokban és családi házakban A Mini City beszerelésre kész, kompakt, távhőrendszerre kapcsolt családi házakba és kisebb ingatlanokba szánt hőközpont. Mind a fűtés, mind pedig HMV előállítás teljesen automatikus hőmérséklet szabályozással rendelkezik. A gyártás során előprogramozott szabályozó lehetővé teszi, hogy az elektromos hálózatra csatlakoztatva azonnal üzembe helyezhető. A kompakt külső méretek és a könnyen hozzáférhető alkatrészek megkönnyítik a rendszer ellenőrzését és karbantartását. teljesen automatikus ekviterm fűtés szabályozás integrált hőmérséklet szabályozás melegvíz készítésekor állandó hőmérsékletű melegvíz biztosítása - terheléstől függetlenül átfolyásos melegítés - mindig friss melegvíz valamennyi vezeték rozsdamentes acélból készül a működés az ISO 9001:2000 szabvány szerint tesztelve, CE jelöléssel rendelkezik Alkalmazás lakások, családi házak és kisebb ingatlanok, amelyek távhő rendszerre csatlakoznak fűtés és átfolyásos HMV előállítás központi vagy padlófűtés

8 Mini IS Kompakt hőközpont családi és lakóházak (4-8 lakás) számára, primer csatlakozással A Mini IS beszerelésre kész, kompakt, hőközpont családi házak és kisebb ingatlanok számára, amelyek primer csatlakozással kapcsolódnak egy távhő rendszerhez. Mind a fűtés, mind pedig HMV előállítás teljesen automatikus hőmérséklet szabályozással rendelkezik. A gyártás során előprogramozott szabályozó lehetővé teszi, hogy az elektromos hálózatra csatlakoztatva azonnal üzembe lehessen helyezni. A kompakt külső méretek és a könnyen hozzáférhető alkatrészek megkönnyítik a rendszer ellenőrzését és karbantartását. teljesen automatikus ekviterm fűtés szabályozás integrált hőmérséklet szabályozás melegvíz készítésekor állandó hőmérsékletű melegvíz biztosítása - terheléstől függetlenül kompakt méretek, alacsony súly és rugalmas beszerelést biztosító csővezetés valamennyi csővezeték rozsdamentes acélból készült a működés az ISO 9001:2000 szabvány szerint tesztelve, CE jelöléssel rendelkezik Alkalmazás lakások, családi házak és kisebb ingatlanok, amelyek távhő rendszerre csatlakoznak fűtés és átfolyásos HMV előállítás központi vagy padlófűtés

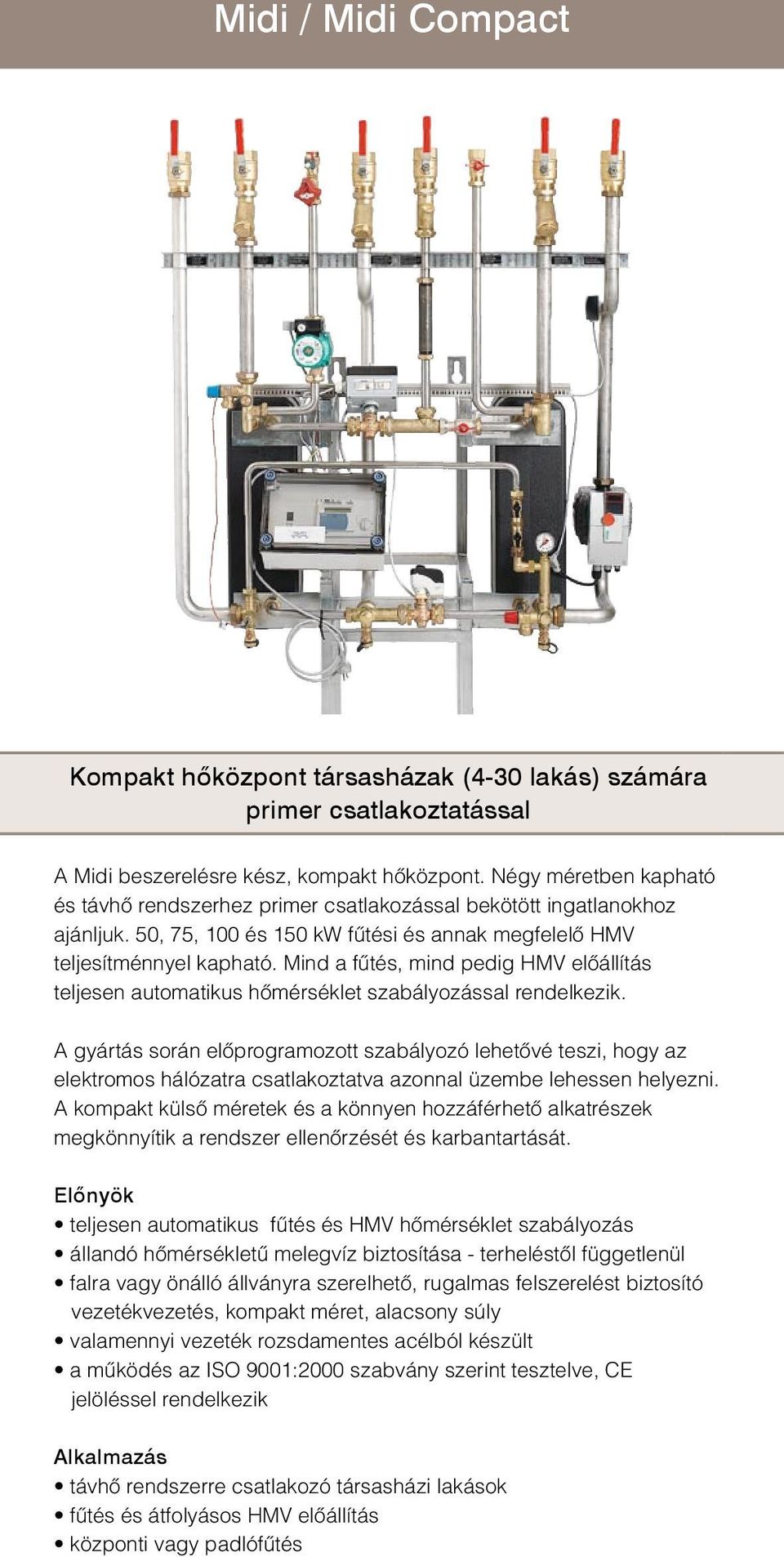

9 Midi / Midi Compact Kompakt hőközpont társasházak (4-30 lakás) számára primer csatlakoztatással A Midi beszerelésre kész, kompakt hőközpont. Négy méretben kapható és távhő rendszerhez primer csatlakozással bekötött ingatlanokhoz ajánljuk. 50, 75, 100 és 150 kw fűtési és annak megfelelő HMV teljesítménnyel kapható. Mind a fűtés, mind pedig HMV előállítás teljesen automatikus hőmérséklet szabályozással rendelkezik. A gyártás során előprogramozott szabályozó lehetővé teszi, hogy az elektromos hálózatra csatlakoztatva azonnal üzembe lehessen helyezni. A kompakt külső méretek és a könnyen hozzáférhető alkatrészek megkönnyítik a rendszer ellenőrzését és karbantartását. teljesen automatikus fűtés és HMV hőmérséklet szabályozás állandó hőmérsékletű melegvíz biztosítása - terheléstől függetlenül falra vagy önálló állványra szerelhető, rugalmas felszerelést biztosító vezetékvezetés, kompakt méret, alacsony súly valamennyi vezeték rozsdamentes acélból készült a működés az ISO 9001:2000 szabvány szerint tesztelve, CE jelöléssel rendelkezik Alkalmazás távhő rendszerre csatlakozó társasházi lakások fűtés és átfolyásos HMV előállítás központi vagy padlófűtés

10 Maxi S Nyomásszabályzó kompakt hőközpontok teljes kínálata A Maxi S kompakt hőközpont sorozat tagjai széleskörűen használhatók fűtési és HMV alkalmazásokban. Szabványosított modulokon alapszik, a kiegészítő alkatrészek és a szerkezet kiválasztása az adott alkalmazás feltételeitől függ. A csúcsidőkben megnövekvő HMV igények kielégítése érdekében a hőközpont kiegészíthető tartállyal. választható kiegészítő részek - teljes körű és kompakt megoldás szabványosított modulok - rövid szállítási határidő könnyen beállítható a kívánt teljesítményre a lemezes hőcserélő rozsdamentes acélból áll, amely hatékony hőátadást és magas ellenálló képességet biztosít kompakt, erős acélkeret opcionális szabályozás segítségével vezérelhető és interneten nyomon követhető egyszerű beszerelés Alkalmazás kisebb házaktól nagy épületek hőközpontjáig új építésekhez és felújításokhoz

11 Maxi S - set Kompakt gőz hőközpontok A Maxi S hőközpont olyan helyeken alkalmazható, ahol gőz a primer oldali közeg. A kondenzátum teljes lehűtésének és a hőközpont hatékonyságának növelése érdekében lehetőség van a melegvizes hőcserélő mellett egy melegvíz előmelegítő hőcserélő beszerelésére is. a hőközpont kompakt kialakításának és a hőcserélők kiváló szigetelésének köszönhetően gazdaságosan üzemeltethető, minimális hőveszteséggel kis méreteinek köszönhetően könnyen elhelyezhető és beszerelhető áttekinthető kialakítása könnyű karbantartást biztosít a tárolótartálynak köszönhetően folyamatos melegvíz ellátást biztosít csúcsidőben is a Legionella baktérium elszaporodásának csökkentése érdekében a gyűjtőtartályban lévő vizet a rendszer folyamatosan melegíti Alkalmazás gőz közeggel dolgozó rendszerre csatlakoztatott épületek fűtés és HMV előállítás

12 Maxi S - tárolótartályos Kompakt HMV központ A Maxi S tárolótartályos hőközpont egyesíti egy vízmelegítő és egy tárolótartály előnyeit. Leginkább olyan változó HMV igényű hálózatok esetében ajánlott, ahol rendszeresen fordul elő nagyobb mennyiségű melegvíz használat. Ilyenek lehetnek például társasházak, szállodák, kórházak, sportlétesítmények, iskolák, ipari létesítmények stb. A modult gyakran használják olyan hőforrással kombinálva, amelynél korlátozott a maximális és minimális teljesítmény, pl. gázüzemű kazánház esetében. A minimális beszerelési és üzemeltetési költségeknek köszönhetően a hőközpont nagyon gazdaságos. a tartálynak köszönhetően csúcsidőszakokban és azokon kívül is megfelelő a melegvízellátás a tartály gyors szabályozásának köszönhetően a melegvíz hőmérséklete állandó a nagy helyet foglaló HMV tárolótartályok kisebb helyigényű és hatékonyabb, álló tartályokkal helyettesíthetőek hosszú élettartam a rozsdamentes acélból készült vezetékeknek és váznak köszönhetően

13 AquaProtect Hőkezeléses HMV modul, amely kiküszöböli a Legionella baktérium fertőzést Az AquaProtect kompakt HMV modul hőkezeléssel akadályozza meg a Legionella baktériumok szaporodását és növekedését. A hidegvizet 70 C-ra melegíti fel és néhány percen keresztül ezen a hőmérsékleten tartja úgy a reakciós edényben, mint a tartályban, így a Legionella baktériumok teljesen elpusztulnak. Ezt követően a víz vissza van hűtve a kívánt hőmérsékletre. A rendszer hővisszanyeréssel dolgozik, így a folyamathoz nincs szükség további energiára. Azon alkalmazásoknál, ahol a Legionella túlszaporodása miatt magas hőmérsékletre van állítva a rendszer, az AquaProtect beszerelésével jelentős mennyiségű energia takarítható meg. a keringésben lévő teljes vízmennyiség folyamatos és biztonságos fertőtlenítése biztonsági rendszer, a fő hálózaton belüli teljesítmény vagy hőátvitel csökkenésének esetén alkalmazható magas vagy alacsony keménységű víz esetében is energiatakarékos igény szerint átalakítható készre szerelt egységek, széles teljesítménytartományban

14 Bemutatkozunk Az Alfa Laval piacvezető a specializált termékeket és mérnöki szolgáltatásokat nyújtó világvállalatok között. Berendezéseink, rendszereink és szolgáltatásaink megtervezésekor Ügyfeleink folyamatainak hatékonyabbá tételét tűzzük ki célul - újra és újra. Segítséget nyújtunk olyan anyagok hevítésében, hűtésében, szétválasztásában és továbbításában, mint az olaj, víz, vegyianyagok, italok és gyógyszeripari készítmények. Vállaltunk a világ közel 100 országában dolgozik Ügyfeleinkkel együtt az élvonalban maradásért. Elérhetőségeink Irodáink kapcsolatfelvételi adatait folyamatosan frissítjük a weblapon. Alfa Laval Kft Budapest, Bocskai út Tel.: Fax: info.hu@alfalaval.com ECF00085HU 1102 Az Alfa Laval fenntartja a jogot, hogy a műszaki adatokat előzetes értesítés nélkül megváltoztassa.
