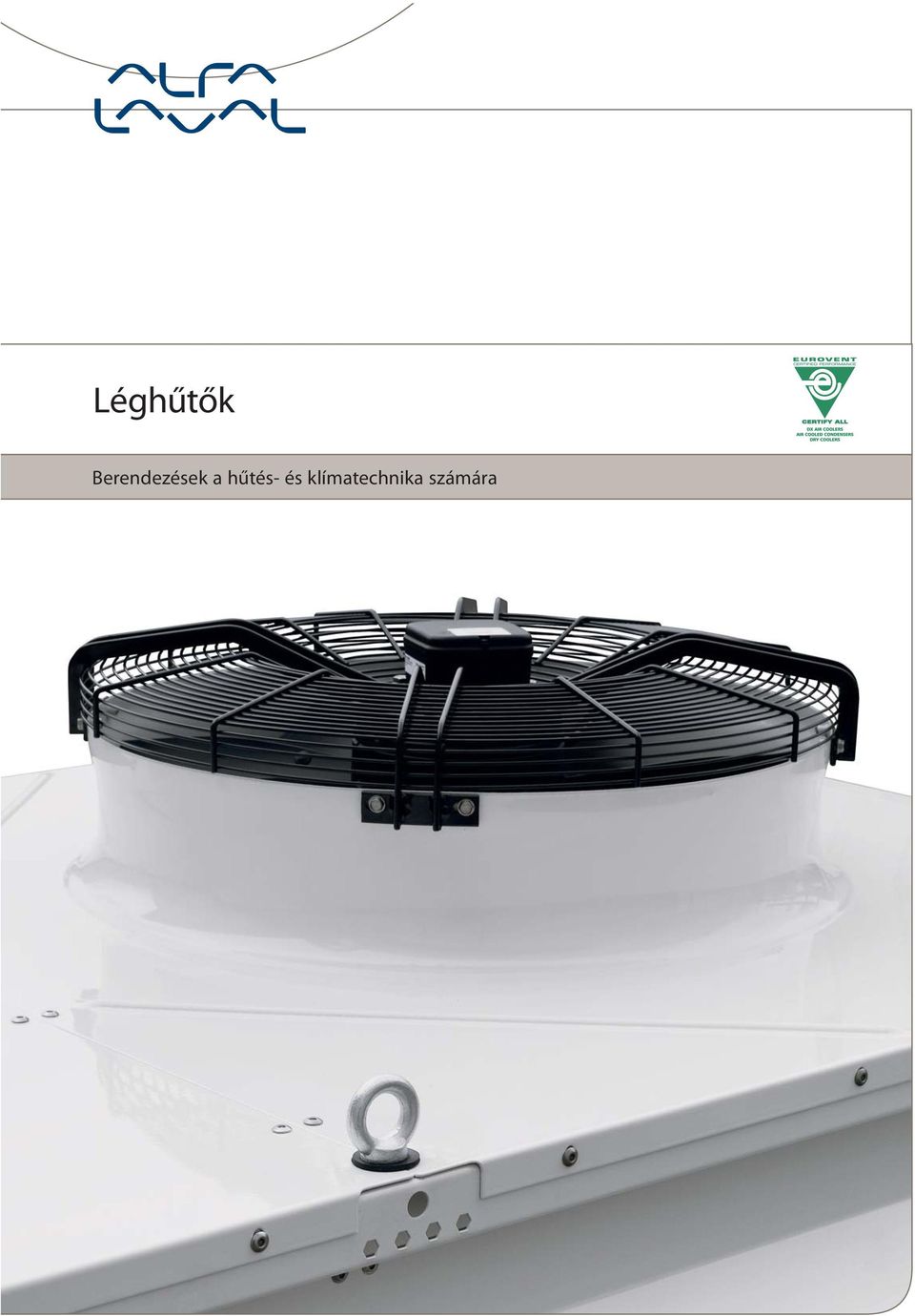

1 Léghűtők Berendezések a hűtés- és klímatechnika számára

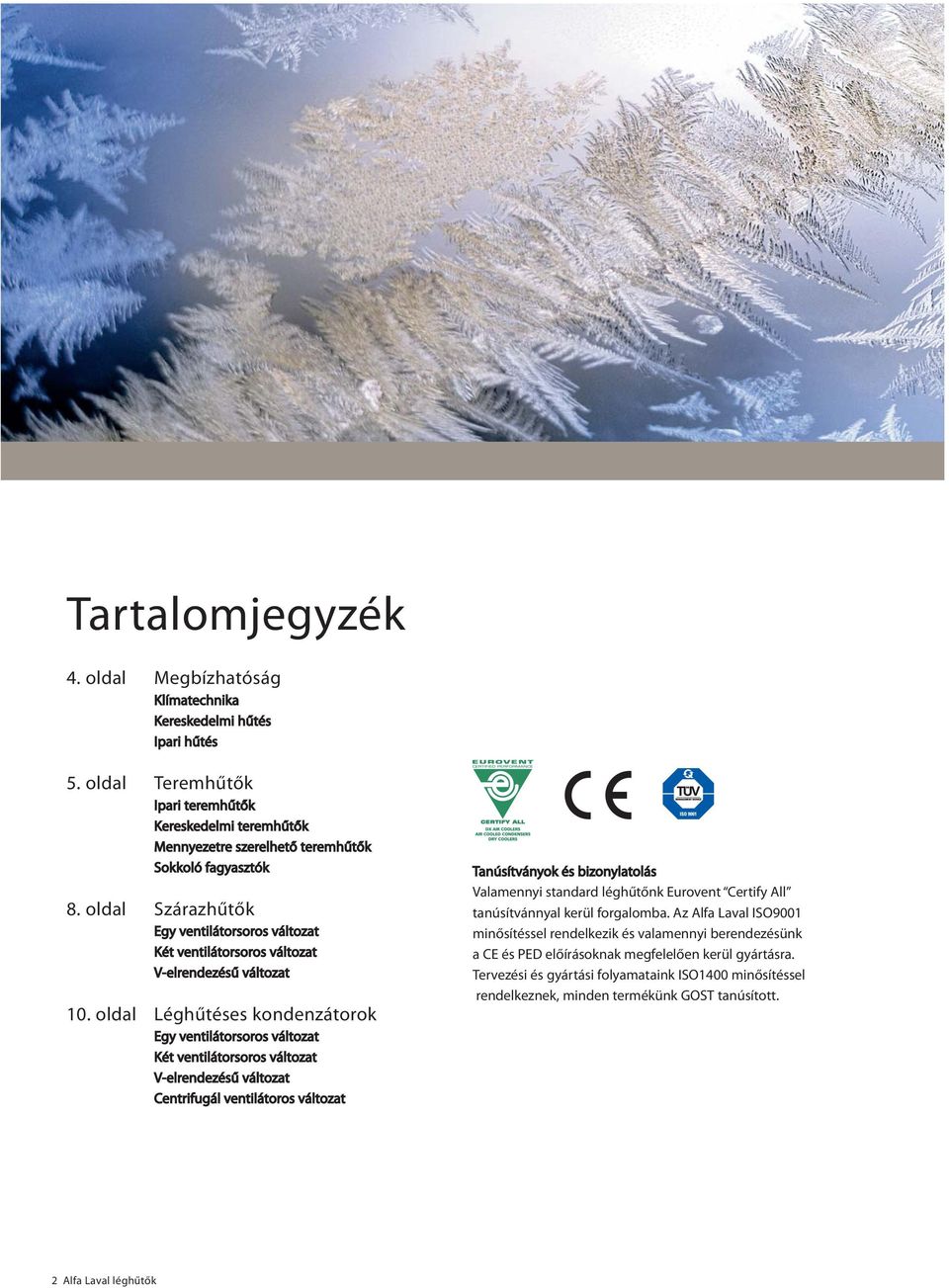

2 Tartalomjegyzék 4. oldal Megbízhatóság Klímatechnika Kereskedelmi hűtés Ipari hűtés 5. oldal Teremhűtők Ipari teremhűtők Kereskedelmi teremhűtők Mennyezetre szerelhető teremhűtők Sokkoló fagyasztók 8. oldal Szárazhűtők Egy ventilátorsoros változat Két ventilátorsoros változat V-elrendezésű változat 10. oldal Léghűtéses kondenzátorok Egy ventilátorsoros változat Két ventilátorsoros változat V-elrendezésű változat Centrifugál ventilátoros változat Tanúsítványok és bizonylatolás Tanúsítványok és bizonylatolás Valamennyi standard léghűtőnk Eurovent Certify All tanúsítvánnyal kerül forgalomba. Az Alfa Laval ISO9001 minősítéssel rendelkezik és valamennyi berendezésünk a CE és PED előírásoknak megfelelően kerül gyártásra. Tervezési és gyártási folyamataink ISO1400 minősítéssel rendelkeznek, minden termékünk GOST tanúsított. 2 Alfa Laval léghűtők

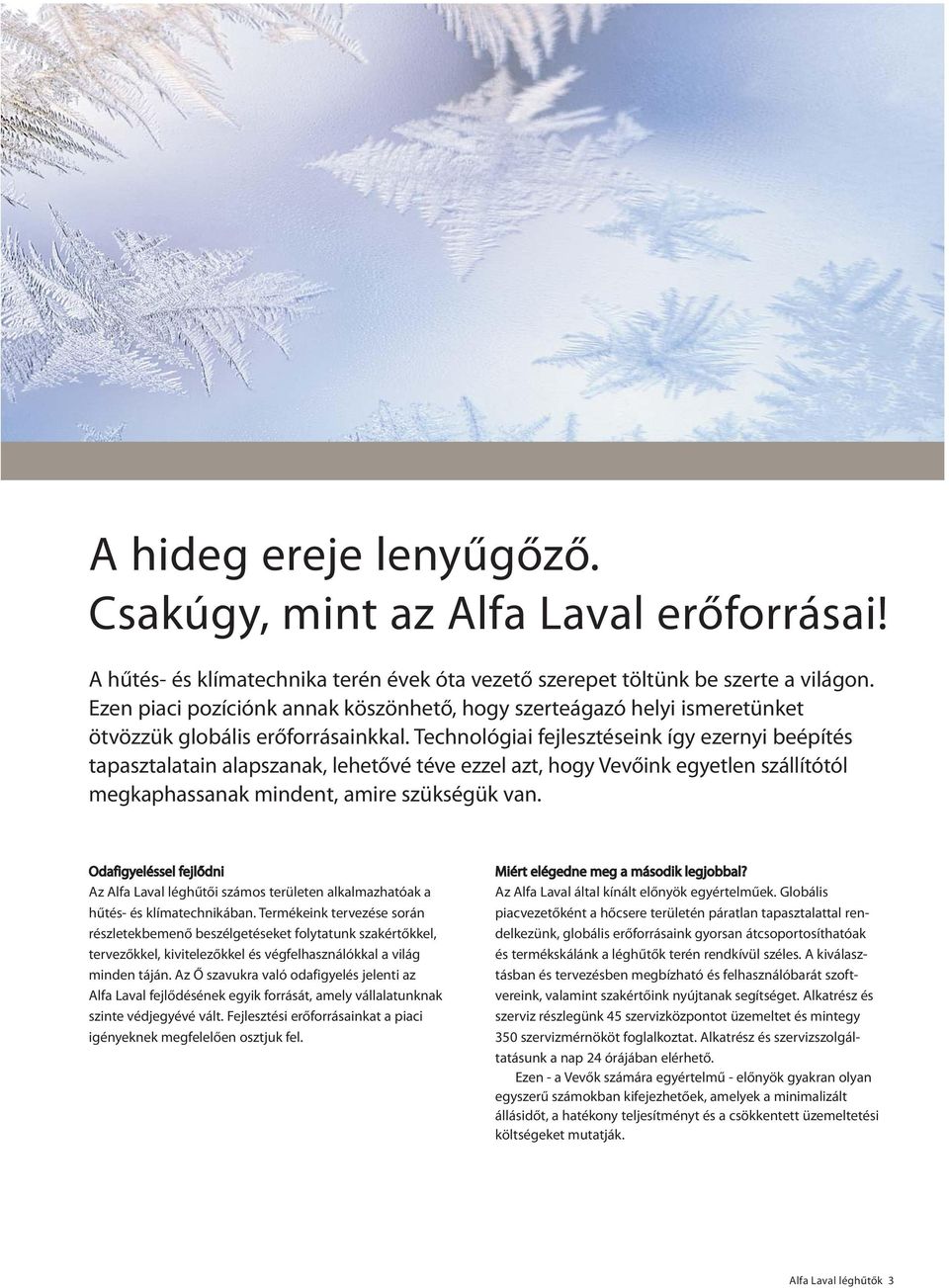

3 A hideg ereje lenyűgőző. Csakúgy, mint az Alfa Laval erőforrásai! A hűtés- és klímatechnika terén évek óta vezető szerepet töltünk be szerte a világon. Ezen piaci pozíciónk annak köszönhető, hogy szerteágazó helyi ismeretünket ötvözzük globális erőforrásainkkal. Technológiai fejlesztéseink így ezernyi beépítés tapasztalatain alapszanak, lehetővé téve ezzel azt, hogy Vevőink egyetlen szállítótól megkaphassanak mindent, amire szükségük van. Odafigyeléssel fejlődni Az Alfa Laval léghűtői számos területen alkalmazhatóak a hűtés- és klímatechnikában. Termékeink tervezése során részletekbemenő beszélgetéseket folytatunk szakértőkkel, tervezőkkel, kivitelezőkkel és végfelhasználókkal a világ minden táján. Az Ő szavukra való odafigyelés jelenti az Alfa Laval fejlődésének egyik forrását, amely vállalatunknak szinte védjegyévé vált. Fejlesztési erőforrásainkat a piaci igényeknek megfelelően osztjuk fel. Miért elégedne meg a második legjobbal? Az Alfa Laval által kínált előnyök egyértelműek. Globális piacvezetőként a hőcsere területén páratlan tapasztalattal rendelkezünk, globális erőforrásaink gyorsan átcsoportosíthatóak és termékskálánk a léghűtők terén rendkívül széles. A kiválasztásban és tervezésben megbízható és felhasználóbarát szoftvereink, valamint szakértőink nyújtanak segítséget. Alkatrész és szerviz részlegünk 45 szervizközpontot üzemeltet és mintegy 350 szervizmérnököt foglalkoztat. Alkatrész és szervizszolgáltatásunk a nap 24 órájában elérhető. Ezen - a Vevők számára egyértelmű - előnyök gyakran olyan egyszerű számokban kifejezhetőek, amelyek a minimalizált állásidőt, a hatékony teljesítményt és a csökkentett üzemeltetési költségeket mutatják. Alfa Laval léghűtők 3

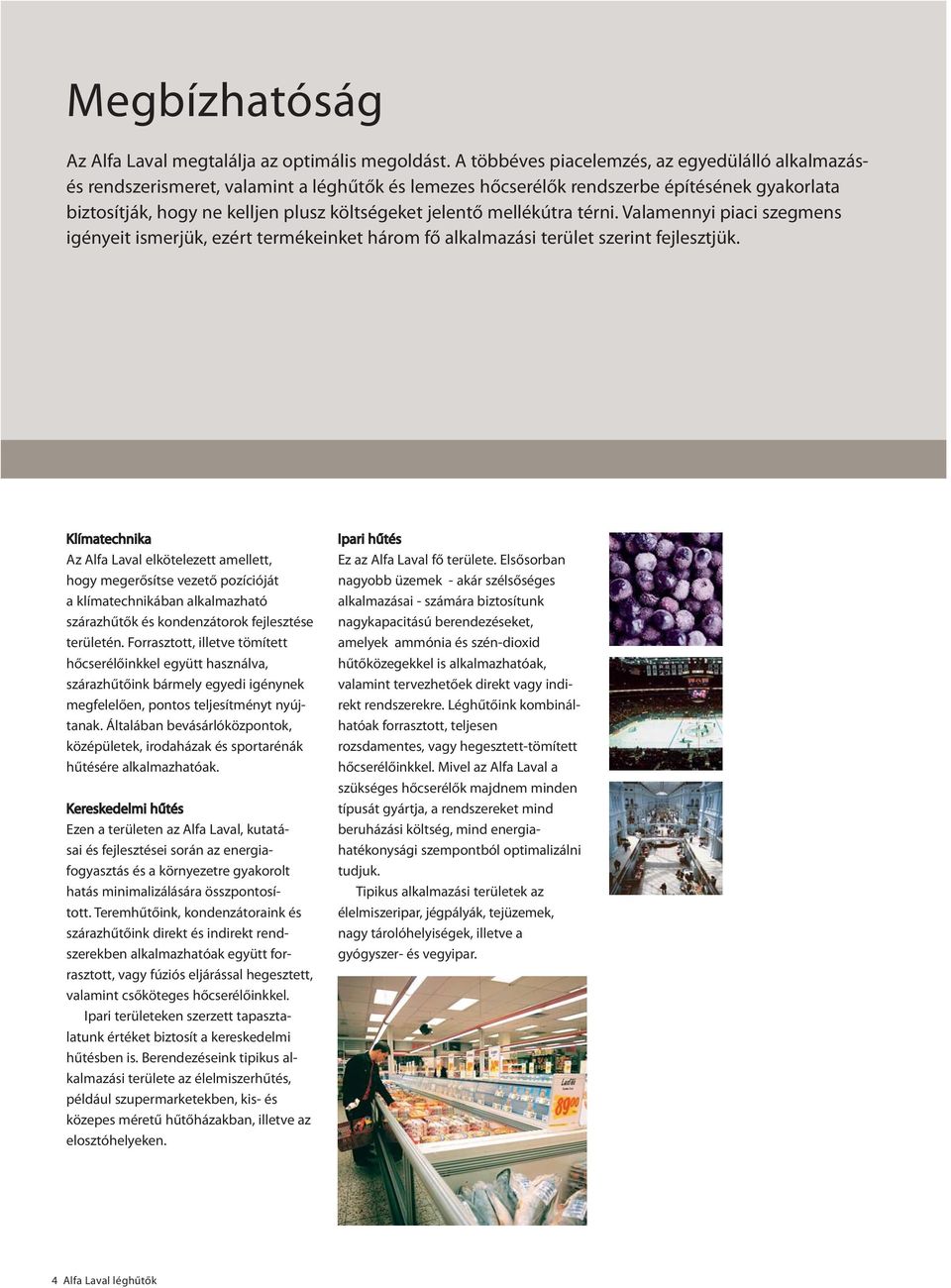

4 Megbízhatóság Az Alfa Laval megtalálja az optimális megoldást. A többéves piacelemzés, az egyedülálló alkalmazásés rendszerismeret, valamint a léghűtők és lemezes hőcserélők rendszerbe építésének gyakorlata biztosítják, hogy ne kelljen plusz költségeket jelentő mellékútra térni. Valamennyi piaci szegmens igényeit ismerjük, ezért termékeinket három fő alkalmazási terület szerint fejlesztjük. Klímatechnika Az Alfa Laval elkötelezett amellett, hogy megerősítse vezető pozícióját a klímatechnikában alkalmazható szárazhűtők és kondenzátorok fejlesztése területén. Forrasztott, illetve tömített hőcserélőinkkel együtt használva, szárazhűtőink bármely egyedi igénynek megfelelően, pontos teljesítményt nyújtanak. Általában bevásárlóközpontok, középületek, irodaházak és sportarénák hűtésére alkalmazhatóak. Kereskedelmi hűtés Ezen a területen az Alfa Laval, kutatásai és fejlesztései során az energiafogyasztás és a környezetre gyakorolt hatás minimalizálására összpontosított. Teremhűtőink, kondenzátoraink és szárazhűtőink direkt és indirekt rendszerekben alkalmazhatóak együtt forrasztott, vagy fúziós eljárással hegesztett, valamint csőköteges hőcserélőinkkel. Ipari területeken szerzett tapasztalatunk értéket biztosít a kereskedelmi hűtésben is. Berendezéseink tipikus alkalmazási területe az élelmiszerhűtés, például szupermarketekben, kis- és közepes méretű hűtőházakban, illetve az elosztóhelyeken. Ipari hűtés Ipari hűtés Ez az Alfa Laval fő területe. Elsősorban nagyobb üzemek - akár szélsőséges alkalmazásai - számára biztosítunk nagykapacitású berendezéseket, amelyek ammónia és szén-dioxid hűtőközegekkel is alkalmazhatóak, valamint tervezhetőek direkt vagy indirekt rendszerekre. Léghűtőink kombinálhatóak forrasztott, teljesen rozsdamentes, vagy hegesztett-tömített hőcserélőinkkel. Mivel az Alfa Laval a szükséges hőcserélők majdnem minden típusát gyártja, a rendszereket mind beruházási költség, mind energiahatékonysági szempontból optimalizálni tudjuk. Tipikus alkalmazási területek az élelmiszeripar, jégpályák, tejüzemek, nagy tárolóhelyiségek, illetve a gyógyszer- és vegyipar. 4 Alfa Laval léghűtők

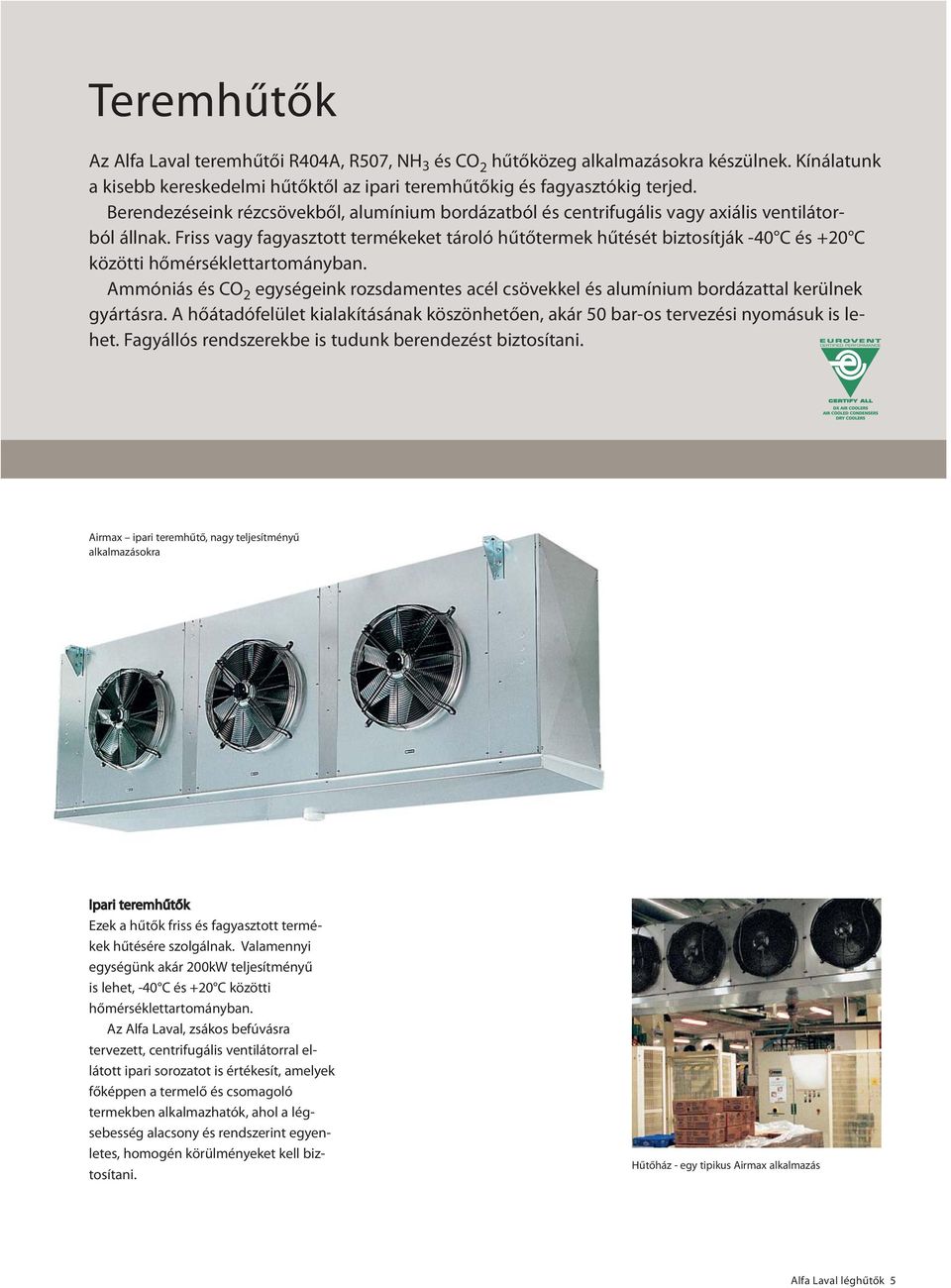

5 Teremhűtők Az Alfa Laval teremhűtői R404A, R507, NH 3 és CO 2 hűtőközeg alkalmazásokra készülnek. Kínálatunk a kisebb kereskedelmi hűtőktől az ipari teremhűtőkig és fagyasztókig terjed. Berendezéseink rézcsövekből, alumínium bordázatból és centrifugális vagy axiális ventilátorból állnak. Friss vagy fagyasztott termékeket tároló hűtőtermek hűtését biztosítják -40 C és +20 C közötti hőmérséklettartományban. Ammóniás és CO 2 egységeink rozsdamentes acél csövekkel és alumínium bordázattal kerülnek gyártásra. A hőátadófelület kialakításának köszönhetően, akár 50 bar-os tervezési nyomásuk is lehet. Fagyállós rendszerekbe is tudunk berendezést biztosítani. Airmax ipari teremhűtő, nagy teljesítményű alkalmazásokra Ipari teremhűtők Ezek a hűtők friss és fagyasztott termékek hűtésére szolgálnak. Valamennyi egységünk akár 200kW teljesítményű is lehet, -40 C és +20 C közötti hőmérséklettartományban. Az Alfa Laval, zsákos befúvásra tervezett, centrifugális ventilátorral ellátott ipari sorozatot is értékesít, amelyek főképpen a termelő és csomagoló termekben alkalmazhatók, ahol a légsebesség alacsony és rendszerint egyenletes, homogén körülményeket kell biztosítani. Hűtőház - egy tipikus Airmax alkalmazás Alfa Laval léghűtők 5

6 AlfaCubic nagy teljesítményű teremhűtő, figyelemre méltó teljesítménnyel és hőátadó felülettel A magas külső hőátadási tényező, a gyors kondenzvíz elvezetés és a megfelelő csőkialakítás mind hatékonyabbá teszik az Alfa Laval hőcserélőket - csak úgy, mint az egyedi csőköteges kialakítású DX változat. Általános előnyök Nagy hűtési kapacitás Optimális leolvasztó rendszerek Alacsony energiafogyasztás Alacsony zajszint Számos kiegészítő opció (például fordulatszám szabályozás, kábelezés, kapcsolók, szigetelés, szigetelt csepptálca, ventilátor peremfűtés, légterelő rács stb.) Különböző anyagminőséggel kapható Eurovent tanúsítvány A nagy hőátadófelület korlátozza a termék kiszáradását és energiatakarékos Piacvezető ventilátormotorok Optimalizálható lemezes hőcserélőkkel és csőköteges elpárologtatókkal 6 Alfa Laval léghűtők

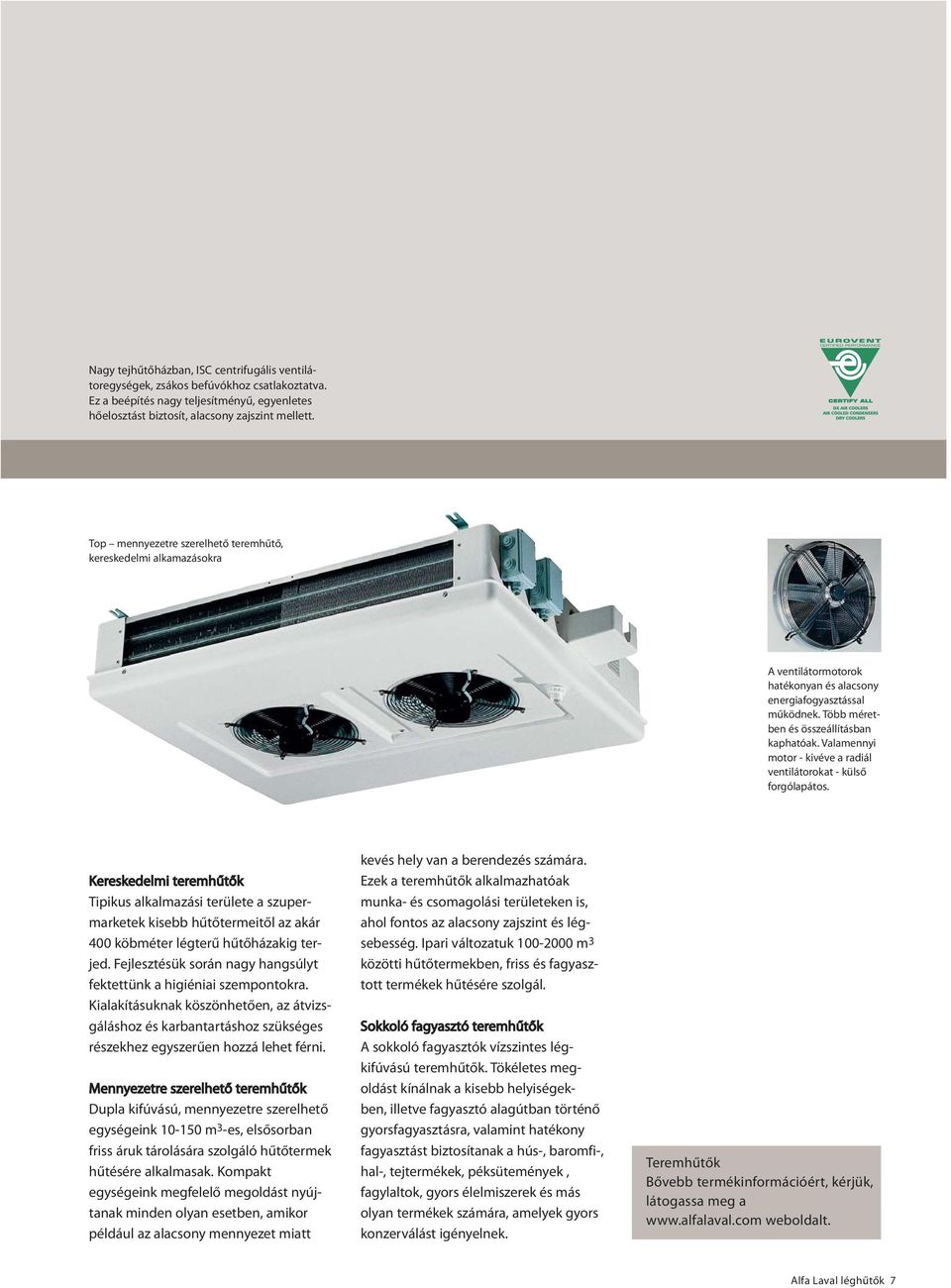

7 Nagy tejhűtőházban, ISC centrifugális ventilátoregységek, zsákos befúvókhoz csatlakoztatva. Ez a beépítés nagy teljesítményű, egyenletes hőelosztást biztosít, alacsony zajszint mellett. Top mennyezetre szerelhető teremhűtő, kereskedelmi alkamazásokra A ventilátormotorok hatékonyan és alacsony energiafogyasztással működnek. Több méretben és összeállításban kaphatóak. Valamennyi motor - kivéve a radiál ventilátorokat - külső forgólapátos. Kereskedelmi teremhűtők Tipikus alkalmazási területe a szupermarketek kisebb hűtőtermeitől az akár 400 köbméter légterű hűtőházakig terjed. Fejlesztésük során nagy hangsúlyt fektettünk a higiéniai szempontokra. Kialakításuknak köszönhetően, az átvizsgáláshoz és karbantartáshoz szükséges részekhez egyszerűen hozzá lehet férni. Mennyezetre szerelhető teremhűtők Dupla kifúvású, mennyezetre szerelhető egységeink m 3 -es, elsősorban friss áruk tárolására szolgáló hűtőtermek hűtésére alkalmasak. Kompakt egységeink megfelelő megoldást nyújtanak minden olyan esetben, amikor például az alacsony mennyezet miatt kevés hely van a berendezés számára. Ezek a teremhűtők alkalmazhatóak munka- és csomagolási területeken is, ahol fontos az alacsony zajszint és légsebesség. Ipari változatuk m 3 közötti hűtőtermekben, friss és fagyasztott termékek hűtésére szolgál. Sokkoló fagyasztó teremhűtők A sokkoló fagyasztók vízszintes légkifúvású teremhűtők. Tökéletes megoldást kínálnak a kisebb helyiségekben, illetve fagyasztó alagútban történő gyorsfagyasztásra, valamint hatékony fagyasztást biztosítanak a hús-, baromfi-, hal-, tejtermékek, péksütemények, fagylaltok, gyors élelmiszerek és más olyan termékek számára, amelyek gyors konzerválást igényelnek. Teremhűtők Bővebb termékinformációért, kérjük, látogassa meg a weboldalt. Alfa Laval léghűtők 7

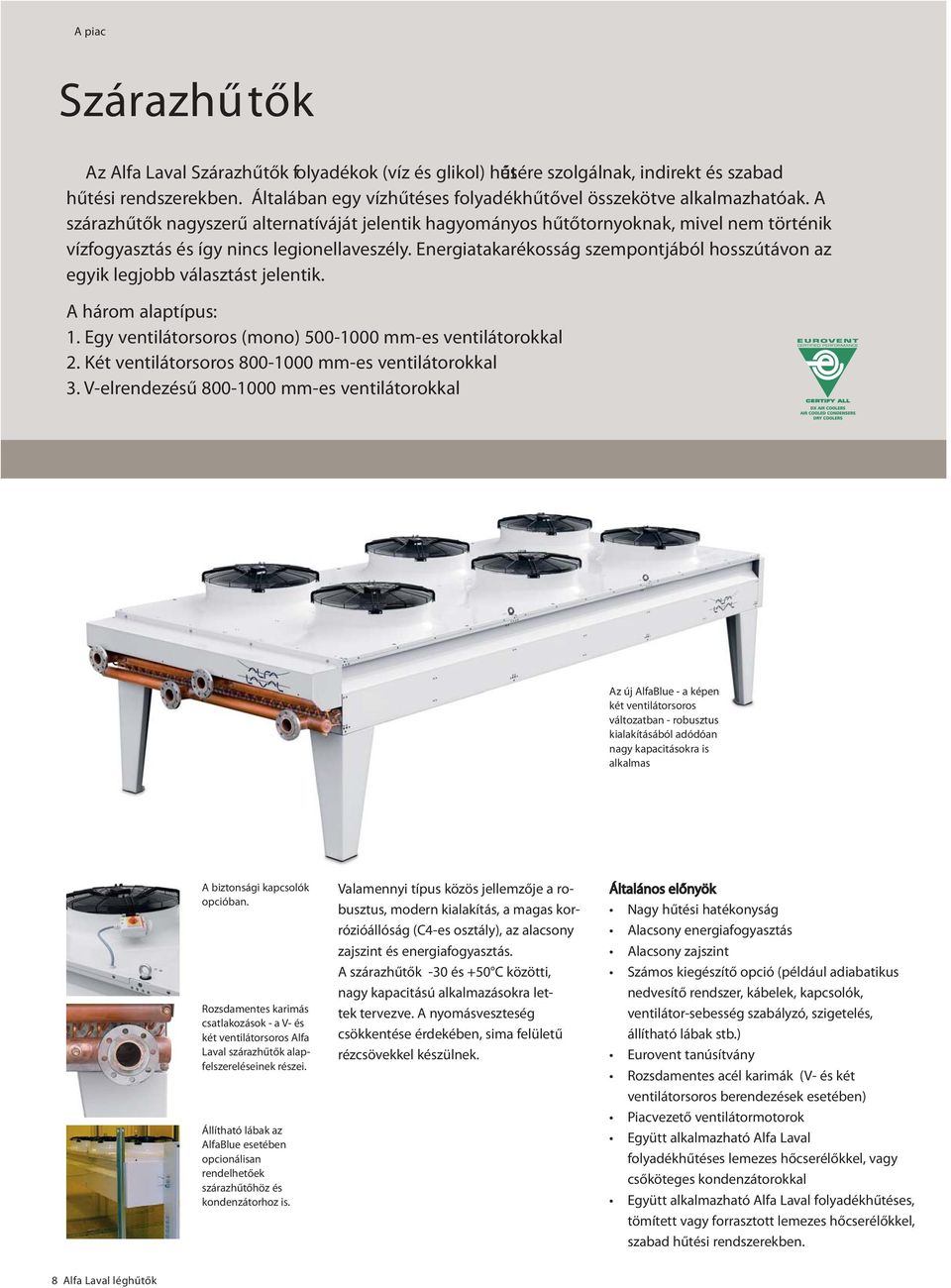

8 A piac Szárazhűtők Az Alfa Laval Szárazhűtők folyadékok (víz és glikol) hűt ésére szolgálnak, indirekt és szabad hűtési rendszerekben. Általában egy vízhűtéses folyadékhűtővel összekötve alkalmazhatóak. A szárazhűtők nagyszerű alternatíváját jelentik hagyományos hűtőtornyoknak, mivel nem történik vízfogyasztás és így nincs legionellaveszély. Energiatakarékosság szempontjából hosszútávon az egyik legjobb választást jelentik. A három alaptípus: 1. Egy ventilátorsoros (mono) mm-es ventilátorokkal 2. Két ventilátorsoros mm-es ventilátorokkal 3. V-elrendezésű mm-es ventilátorokkal Az új AlfaBlue - a képen két ventilátorsoros változatban - robusztus kialakításából adódóan nagy kapacitásokra is alkalmas A biztonsági kapcsolók opcióban. Rozsdamentes karimás csatlakozások - a V- és két ventilátorsoros Alfa Laval szárazhűtők alapfelszereléseinek részei. Állítható lábak az AlfaBlue esetében opcionálisan rendelhetőek szárazhűtőhöz és kondenzátorhoz is. Valamennyi típus közös jellemzője a robusztus, modern kialakítás, a magas korrózióállóság (C4-es osztály), az alacsony zajszint és energiafogyasztás. A szárazhűtők -30 és +50 C közötti, nagy kapacitású alkalmazásokra lettek tervezve. A nyomásveszteség csökkentése érdekében, sima felületű rézcsövekkel készülnek. Általános előnyök Nagy hűtési hatékonyság Alacsony energiafogyasztás Alacsony zajszint Számos kiegészítő opció (például adiabatikus nedvesítő rendszer, kábelek, kapcsolók, ventilátor-sebesség szabályzó, szigetelés, állítható lábak stb.) Eurovent tanúsítvány Rozsdamentes acél karimák (V- és két ventilátorsoros berendezések esetében) Piacvezető ventilátormotorok Együtt alkalmazható Alfa Laval folyadékhűtéses lemezes hőcserélőkkel, vagy csőköteges kondenzátorokkal Együtt alkalmazható Alfa Laval folyadékhűtéses, tömített vagy forrasztott lemezes hőcserélőkkel, szabad hűtési rendszerekben. 8 Alfa Laval léghűtők

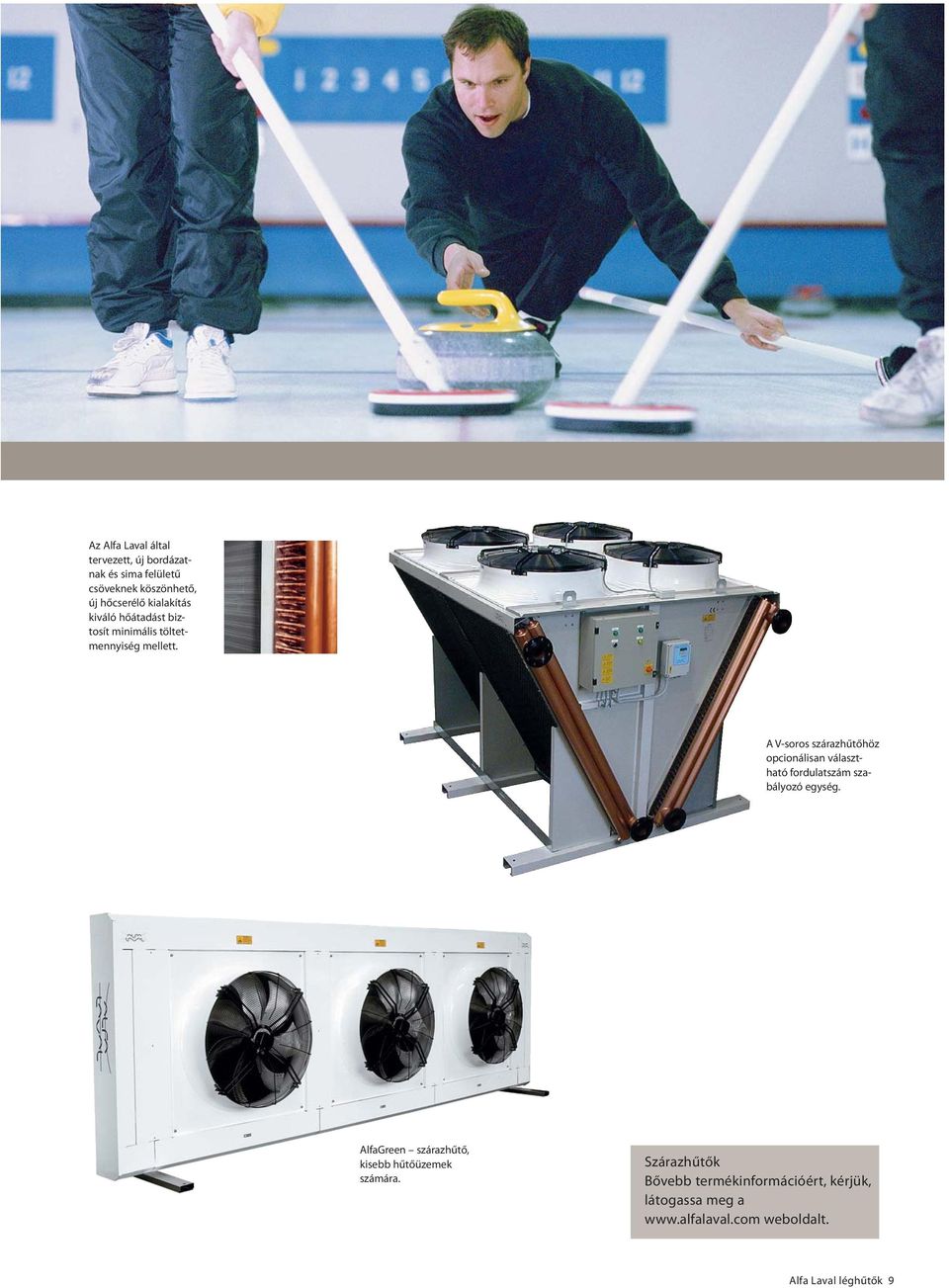

9 Az Alfa Laval által tervezett, új bordázatnak és sima felületű csöveknek köszönhető, új hőcserélő kialakítás kiváló hőátadást biztosít minimális töltetmennyiség mellett. A V-soros szárazhűtőhöz opcionálisan választható fordulatszám szabályozó egység. AlfaGreen szárazhűtő, kisebb hűtőüzemek számára. Szárazhűtők Bővebb termékinformációért, kérjük, látogassa meg a weboldalt. Alfa Laval léghűtők 9

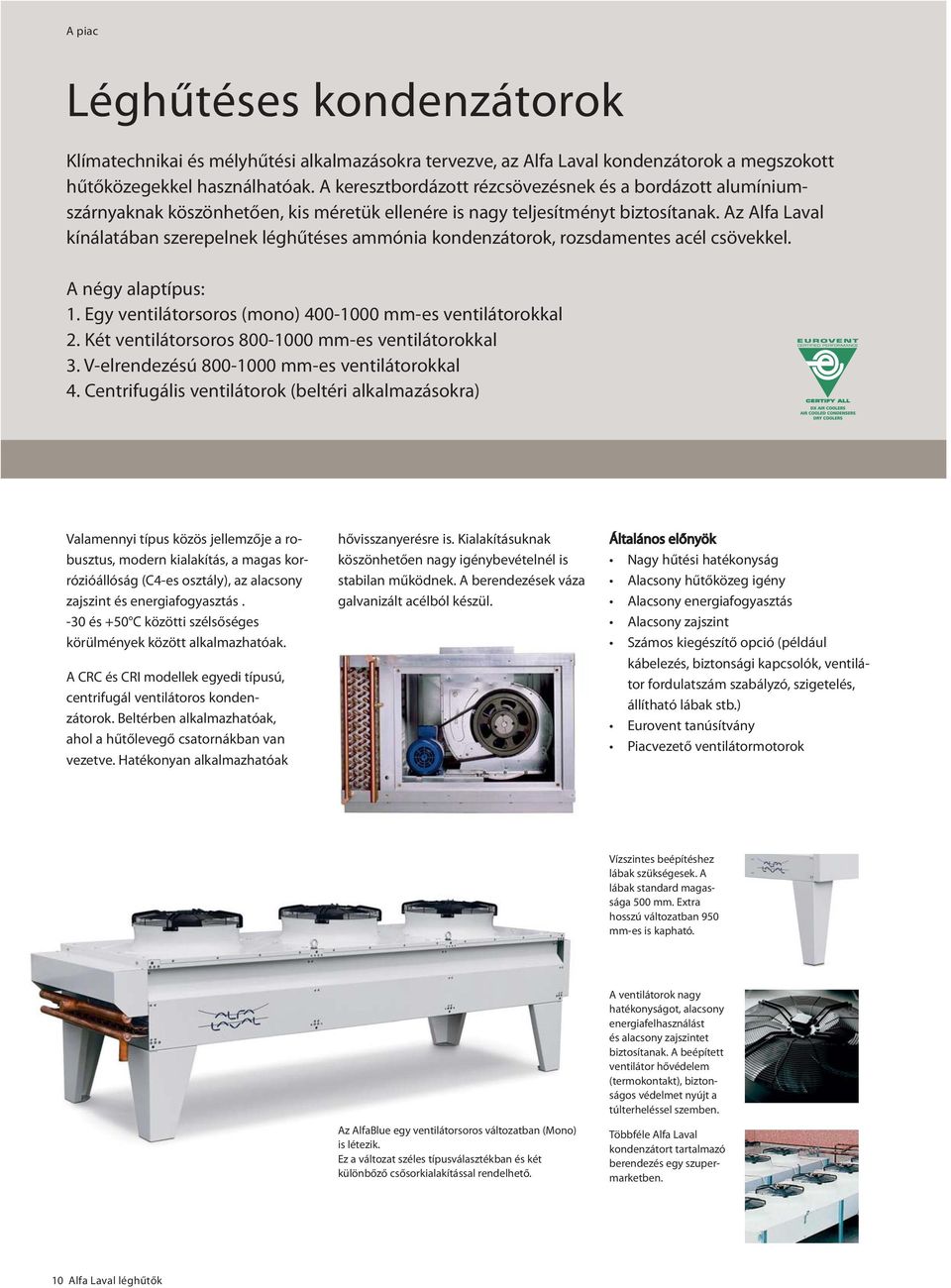

10 A piac Léghűtéses kondenzátorok Klímatechnikai és mélyhűtési alkalmazásokra tervezve, az Alfa Laval kondenzátorok a megszokott hűtőközegekkel használhatóak. A keresztbordázott rézcsövezésnek és a bordázott alumíniumszárnyaknak köszönhetően, kis méretük ellenére is nagy teljesítményt biztosítanak. Az Alfa Laval kínálatában szerepelnek léghűtéses ammónia kondenzátorok, rozsdamentes acél csövekkel. A négy alaptípus: 1. Egy ventilátorsoros (mono) mm-es ventilátorokkal 2. Két ventilátorsoros mm-es ventilátorokkal 3. V-elrendezésú mm-es ventilátorokkal 4. Centrifugális ventilátorok (beltéri alkalmazásokra) Valamennyi típus közös jellemzője a robusztus, modern kialakítás, a magas korrózióállóság (C4-es osztály), az alacsony zajszint és energiafogyasztás. -30 és +50 C közötti szélsőséges körülmények között alkalmazhatóak. A CRC és CRI modellek egyedi típusú, centrifugál ventilátoros kondenzátorok. Beltérben alkalmazhatóak, ahol a hűtőlevegő csatornákban van vezetve. Hatékonyan alkalmazhatóak hővisszanyerésre is. Kialakításuknak köszönhetően nagy igénybevételnél is stabilan működnek. A berendezések váza galvanizált acélból készül. Általános előnyök Nagy hűtési hatékonyság Alacsony hűtőközeg igény Alacsony energiafogyasztás Alacsony zajszint Számos kiegészítő opció (például kábelezés, biztonsági kapcsolók, ventilátor fordulatszám szabályzó, szigetelés, állítható lábak stb.) Eurovent tanúsítvány Piacvezető ventilátormotorok Vízszintes beépítéshez lábak szükségesek. A lábak standard magassága 500 mm. Extra hosszú változatban 950 mm-es is kapható. Az AlfaBlue egy ventilátorsoros változatban (Mono) is létezik. Ez a változat széles típusválasztékban és két különbőző csősorkialakítással rendelhető. A ventilátorok nagy hatékonyságot, alacsony energiafelhasználást és alacsony zajszintet biztosítanak. A beépített ventilátor hővédelem (termokontakt), biztonságos védelmet nyújt a túlterheléssel szemben. Többféle Alfa Laval kondenzátort tartalmazó berendezés egy szupermarketben. 10 Alfa Laval léghűtők

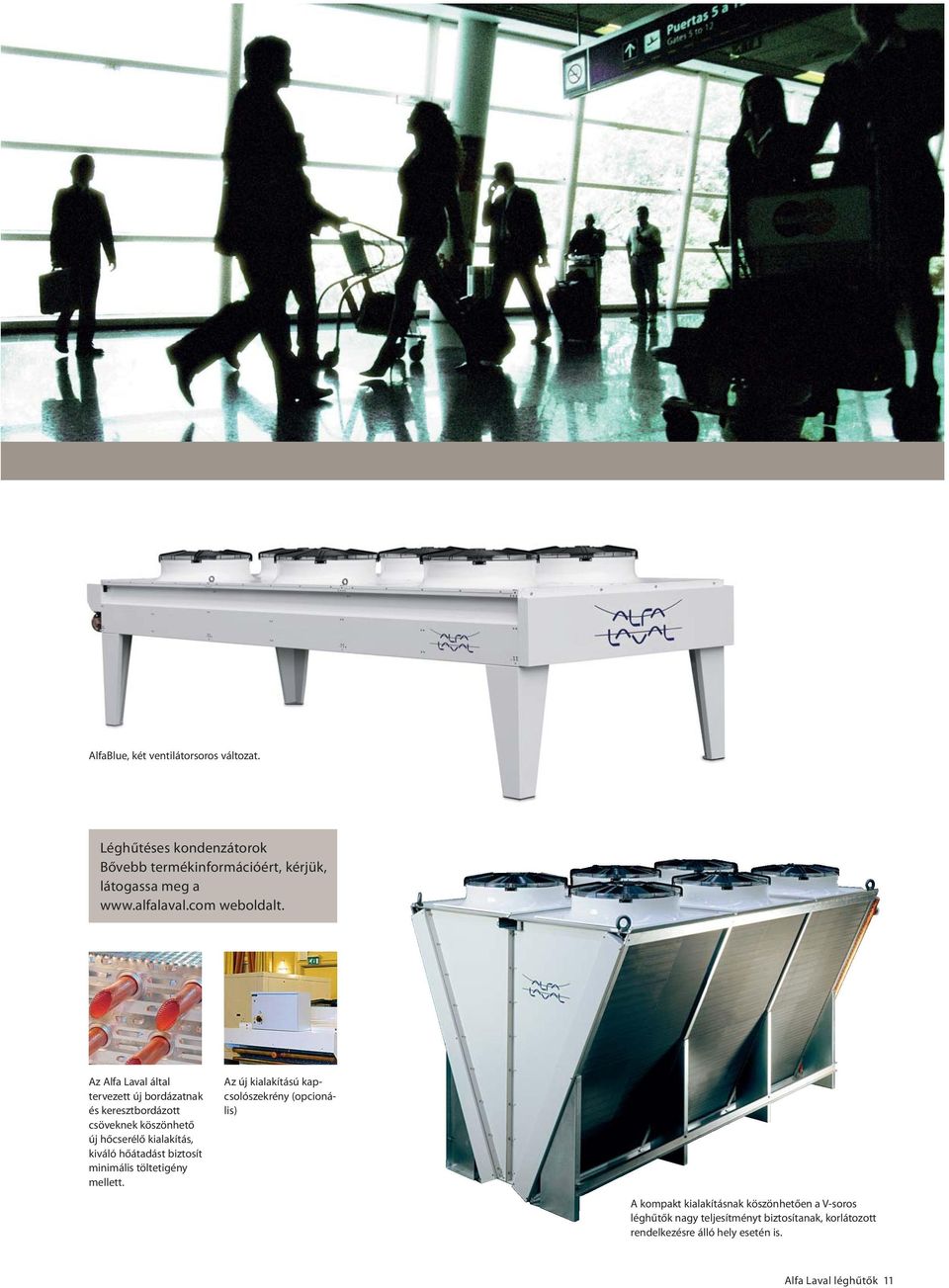

11 AlfaBlue, két ventilátorsoros változat. Léghűtéses kondenzátorok Bővebb termékinformációért, kérjük, látogassa meg a weboldalt. Az Alfa Laval által tervezett új bordázatnak és keresztbordázott csöveknek köszönhető új hőcserélő kialakítás, kiváló hőátadást biztosít minimális töltetigény mellett. Az új kialakítású kapcsolószekrény (opcionális) A kompakt kialakításnak köszönhetően a V-soros léghűtők nagy teljesítményt biztosítanak, korlátozott rendelkezésre álló hely esetén is. Alfa Laval léghűtők 11

12 Az Alfa Laval piacvezető a specializált termékeket és mérnöki szolgáltatásokat nyújtó világvállalatok között. Berendezéseink, rendszereink és szolgáltatásaink megtervezésekor Ügyfeleink folyamatainak hatékonyabbá tételét tűzzük ki célul - újra és újra. Segítséget nyújtunk olyan anyagok hevítésében, hűtésében, szétválasztásában és továbbításában, mint az olaj, víz, vegyianyagok, italok és gyógyszeripari készítmények. Vállaltunk a világ közel 100 országában dolgozik Ügyfeleinkkel együtt az élvonalban maradásért. Elérhetőségeink Irodáink kapcsolatfelvételi adatait folyamatosan frissítjük a weblapon. Alfa Laval Kft Budapest, Bocskai út Tel.: Fax: info.hu@alfalaval.com ERC00037EN 0602
