1 MEDTRONIC CARELINK PROGRAMOZÓ 2090-es modell A programozószoftver kiegészítő útmutatója

2

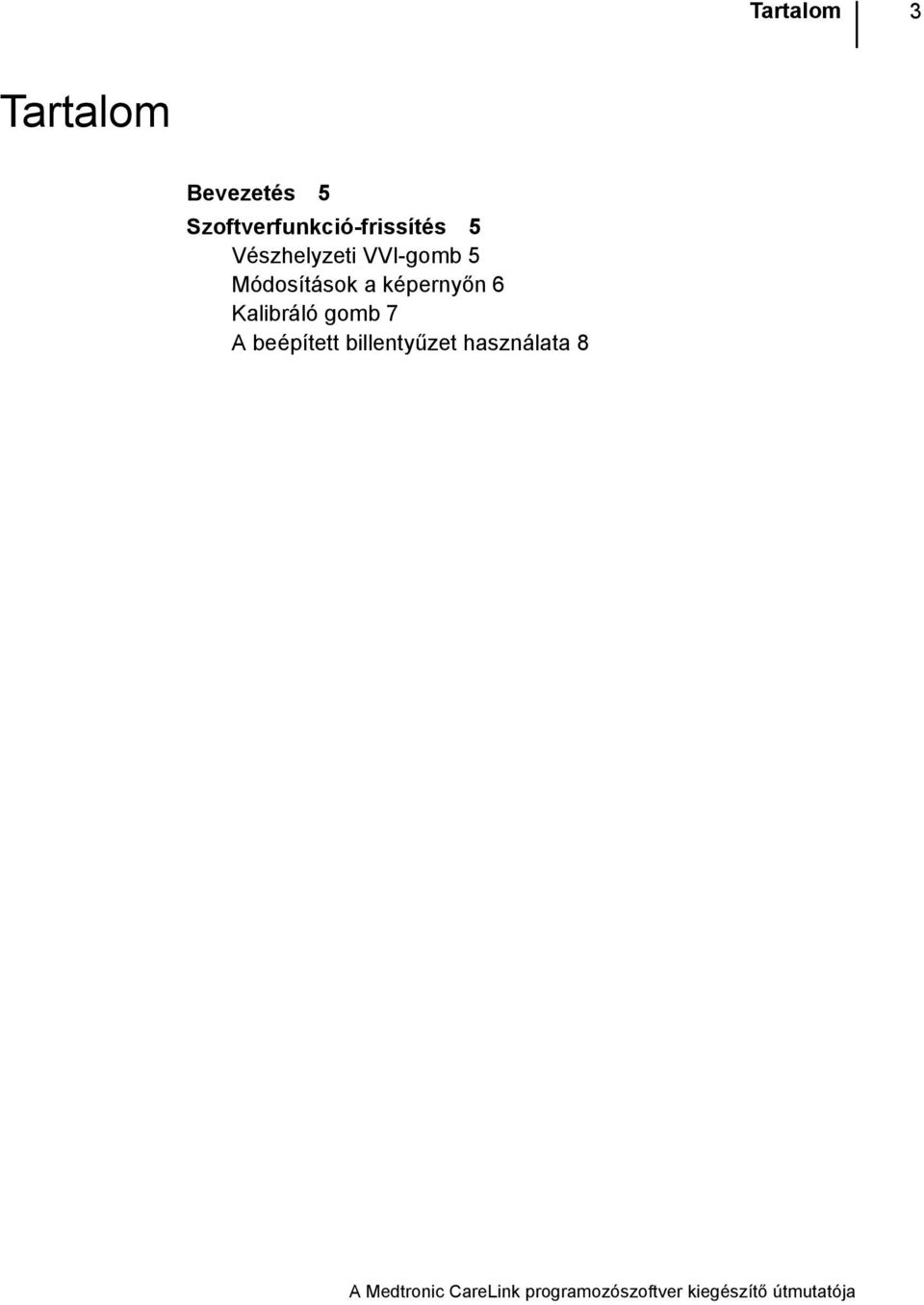

3 Tartalom 3 Tartalom Bevezetés 5 Szoftverfunkció-frissítés 5 Vészhelyzeti VVI-gomb 5 Módosítások a képernyőn 6 Kalibráló gomb 7 A beépített billentyűzet használata 8 A Medtronic CareLink programozószoftver kiegészítő útmutatója

4

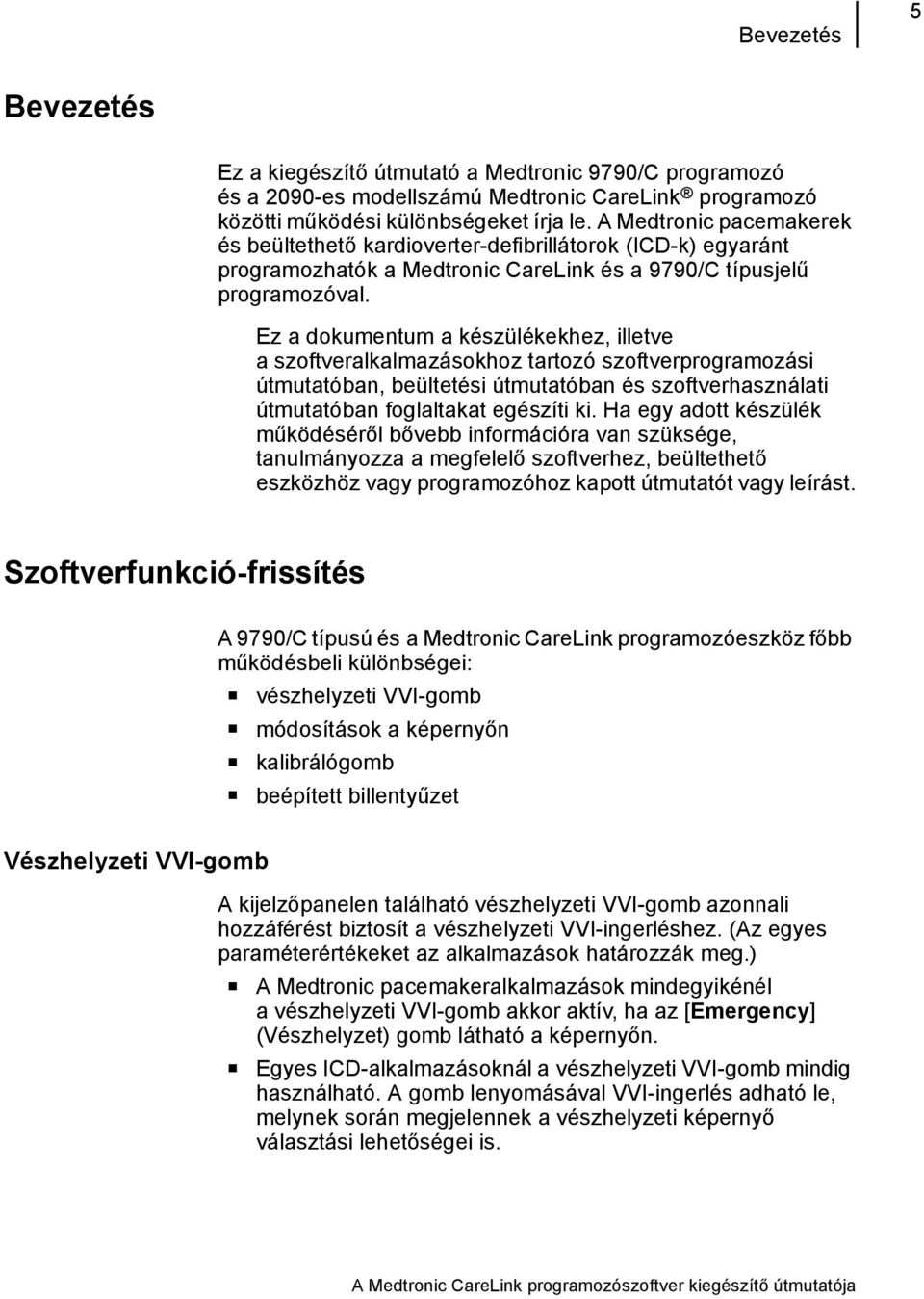

5 Bevezetés 5 Bevezetés Ez a kiegészítő útmutató a Medtronic 9790/C programozó és a 2090-es modellszámú Medtronic CareLink programozó közötti működési különbségeket írja le. A Medtronic pacemakerek és beültethető kardioverter-defibrillátorok (ICD-k) egyaránt programozhatók a Medtronic CareLink és a 9790/C típusjelű programozóval. Ez a dokumentum a készülékekhez, illetve a szoftveralkalmazásokhoz tartozó szoftverprogramozási útmutatóban, beültetési útmutatóban és szoftverhasználati útmutatóban foglaltakat egészíti ki. Ha egy adott készülék működéséről bővebb információra van szüksége, tanulmányozza a megfelelő szoftverhez, beültethető eszközhöz vagy programozóhoz kapott útmutatót vagy leírást. Szoftverfunkció-frissítés A 9790/C típusú és a Medtronic CareLink programozóeszköz főbb működésbeli különbségei: vészhelyzeti VVI-gomb módosítások a képernyőn kalibrálógomb beépített billentyűzet Vészhelyzeti VVI-gomb A kijelzőpanelen található vészhelyzeti VVI-gomb azonnali hozzáférést biztosít a vészhelyzeti VVI-ingerléshez. (Az egyes paraméterértékeket az alkalmazások határozzák meg.) A Medtronic pacemakeralkalmazások mindegyikénél a vészhelyzeti VVI-gomb akkor aktív, ha az [Emergency] (Vészhelyzet) gomb látható a képernyőn. Egyes ICD-alkalmazásoknál a vészhelyzeti VVI-gomb mindig használható. A gomb lenyomásával VVI-ingerlés adható le, melynek során megjelennek a vészhelyzeti képernyő választási lehetőségei is. A Medtronic CareLink programozószoftver kiegészítő útmutatója

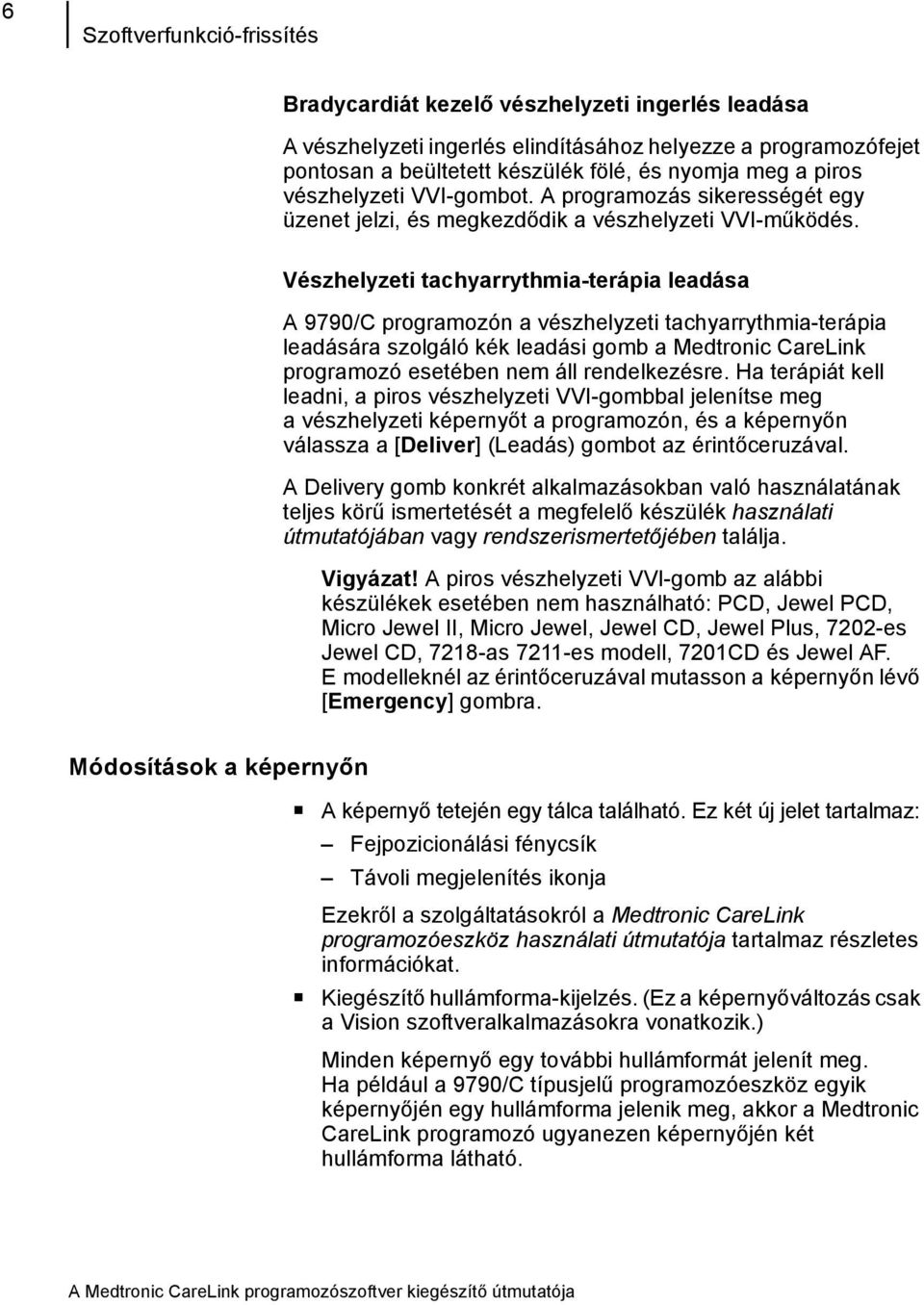

6 6 Szoftverfunkció-frissítés Bradycardiát kezelő vészhelyzeti ingerlés leadása A vészhelyzeti ingerlés elindításához helyezze a programozófejet pontosan a beültetett készülék fölé, és nyomja meg a piros vészhelyzeti VVI-gombot. A programozás sikerességét egy üzenet jelzi, és megkezdődik a vészhelyzeti VVI-működés. Vészhelyzeti tachyarrythmia-terápia leadása A 9790/C programozón a vészhelyzeti tachyarrythmia-terápia leadására szolgáló kék leadási gomb a Medtronic CareLink programozó esetében nem áll rendelkezésre. Ha terápiát kell leadni, a piros vészhelyzeti VVI-gombbal jelenítse meg a vészhelyzeti képernyőt a programozón, és a képernyőn válassza a [Deliver] (Leadás) gombot az érintőceruzával. A Delivery gomb konkrét alkalmazásokban való használatának teljes körű ismertetését a megfelelő készülék használati útmutatójában vagy rendszerismertetőjében találja. Vigyázat! A piros vészhelyzeti VVI-gomb az alábbi készülékek esetében nem használható: PCD, Jewel PCD, Micro Jewel II, Micro Jewel, Jewel CD, Jewel Plus, 7202-es Jewel CD, 7218-as 7211-es modell, 7201CD és Jewel AF. E modelleknél az érintőceruzával mutasson a képernyőn lévő [Emergency] gombra. Módosítások a képernyőn A képernyő tetején egy tálca található. Ez két új jelet tartalmaz: Fejpozicionálási fénycsík Távoli megjelenítés ikonja Ezekről a szolgáltatásokról a Medtronic CareLink programozóeszköz használati útmutatója tartalmaz részletes információkat. Kiegészítő hullámforma-kijelzés. (Ez a képernyőváltozás csak a Vision szoftveralkalmazásokra vonatkozik.) Minden képernyő egy további hullámformát jelenít meg. Ha például a 9790/C típusjelű programozóeszköz egyik képernyőjén egy hullámforma jelenik meg, akkor a Medtronic CareLink programozó ugyanezen képernyőjén két hullámforma látható. A Medtronic CareLink programozószoftver kiegészítő útmutatója

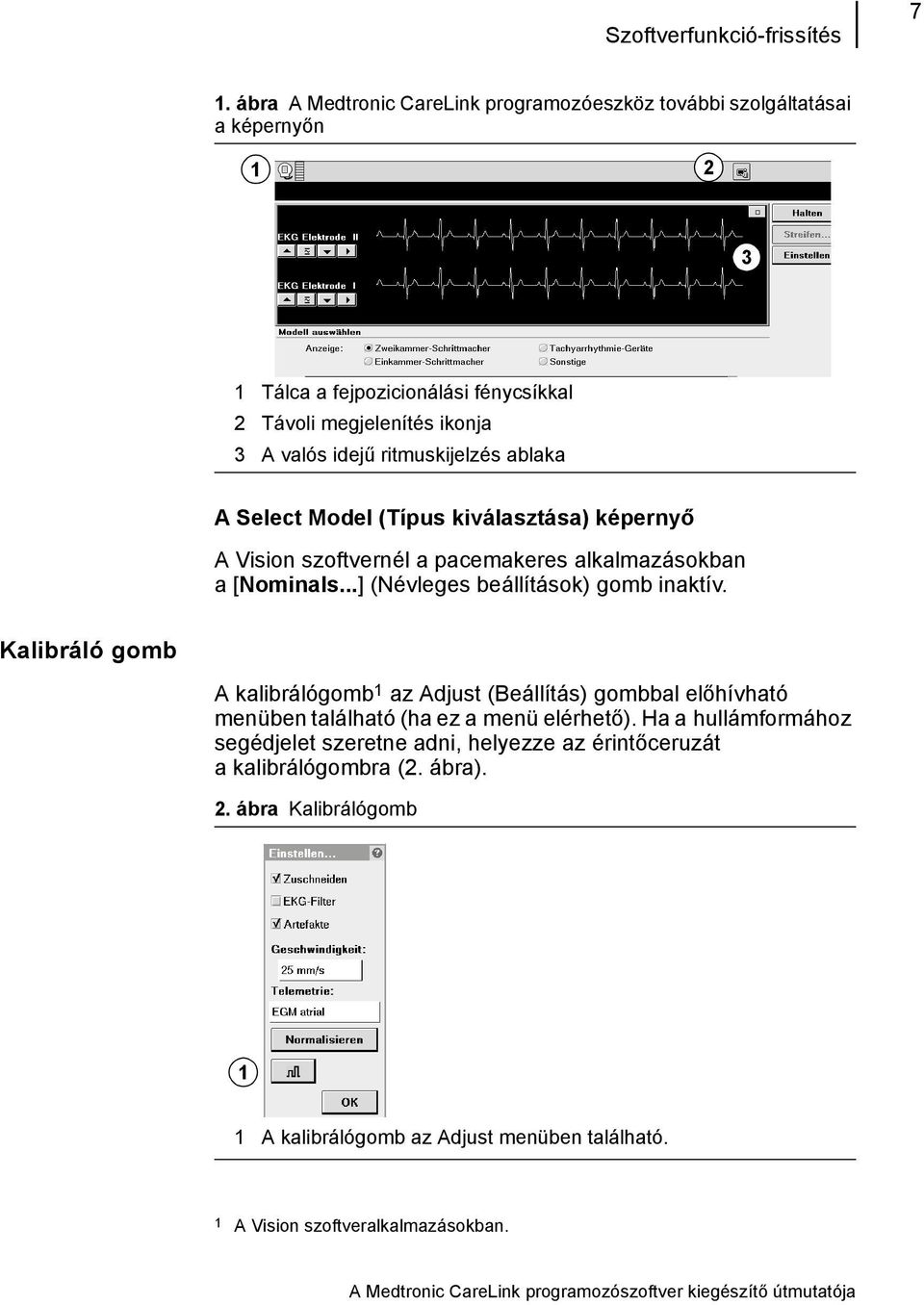

7 Szoftverfunkció-frissítés 7 1. ábra A Medtronic CareLink programozóeszköz további szolgáltatásai a képernyőn Tálca a fejpozicionálási fénycsíkkal 2 Távoli megjelenítés ikonja 3 A valós idejű ritmuskijelzés ablaka A Select Model (Típus kiválasztása) képernyő A Vision szoftvernél a pacemakeres alkalmazásokban a[nominals...] (Névleges beállítások) gomb inaktív. Kalibráló gomb A kalibrálógomb 1 az Adjust (Beállítás) gombbal előhívható menüben található (ha ez a menü elérhető). Ha a hullámformához segédjelet szeretne adni, helyezze az érintőceruzát a kalibrálógombra (2. ábra). 2. ábra Kalibrálógomb 1 1 A kalibrálógomb az Adjust menüben található. 1 A Vision szoftveralkalmazásokban. A Medtronic CareLink programozószoftver kiegészítő útmutatója

8 8 Szoftverfunkció-frissítés A beépített billentyűzet használata A Medtronic CareLink programozóeszköz beépített billentyűzettel rendelkezik, de ez csak akkor használható, ha a képernyőn is megjelenik a billentyűzet. A képernyőn megjelenített billentyűzet kikapcsolható a képernyő billentyűzeten kívüli részének érintőceruzával történő megérintésével. Ha a képernyőn kijelzett billentyűzet inaktív, akkor a beépített billentyűzet sem használható. Megjegyzés: A beépített billentyűzet csak azoknál a Vision szoftveralkalmazásoknál működik, amelyek a beteg adatainak bevitelét igénylik. A Medtronic CareLink programozószoftver kiegészítő útmutatója

9

10 Gyártó Medtronic, Inc. 710 Medtronic Parkway Minneapolis, MN USA Tel.: Fax: A Medtronic hivatalos képviselete, illetve forgalmazója az Európai Közösségben Medtronic B.V. Earl Bakkenstraat PJ Heerlen Hollandia Tel.: Fax: Európai, afrikai és közel-keleti területi központ Medtronic Europe Sàrl Route du Molliau 31 Case Postale 84 CH-1131 Tolochenaz Svájc Tel.: Fax: Ausztrália Medtronic Australasia Pty Ltd 97 Waterloo Road North Ryde, NSW 2113 Ausztrália Muszaki leírások: Medtronic, Inc UCX B * *
