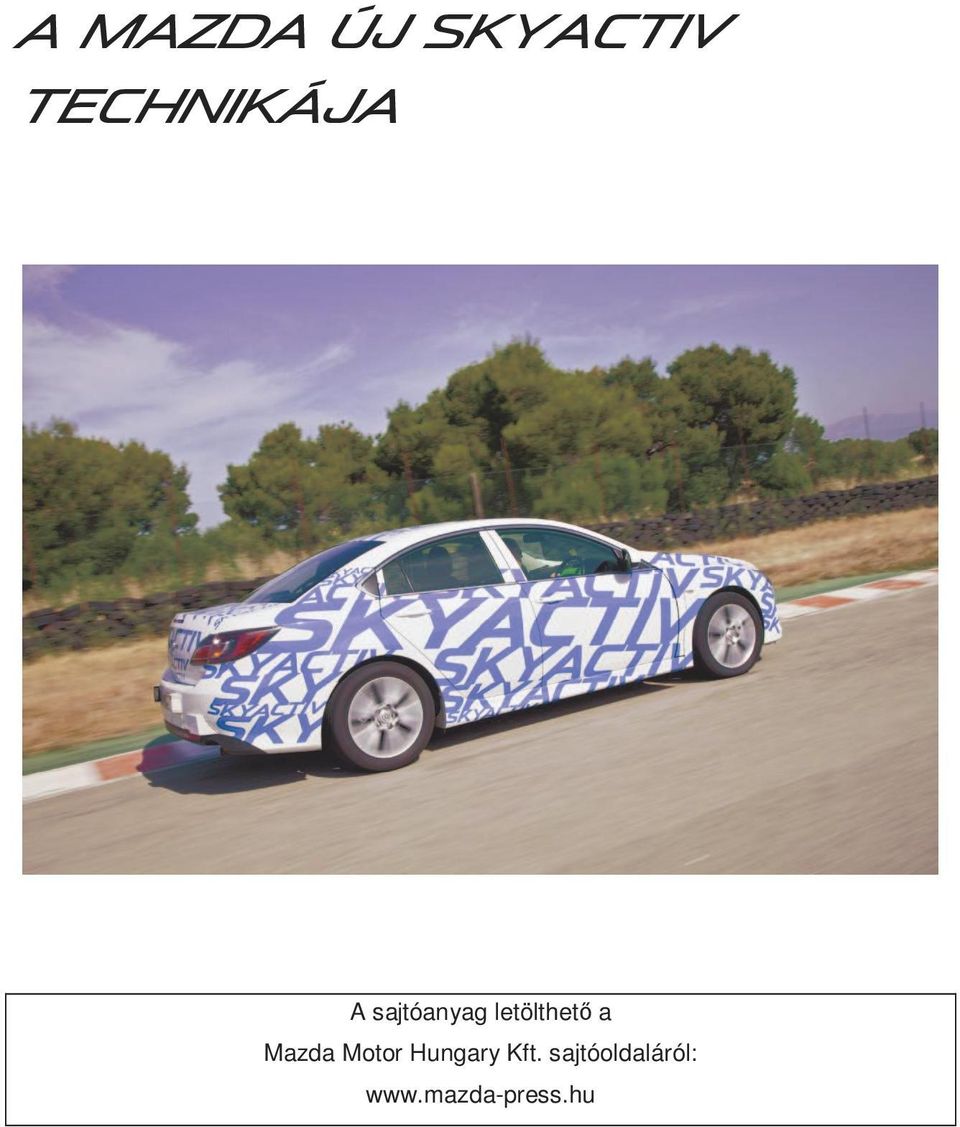

1 A Mazda ÚJ skyactiv technikája A sajtóanyag letölthető a Mazda Motor Hungary Kft. sajtóoldaláról:

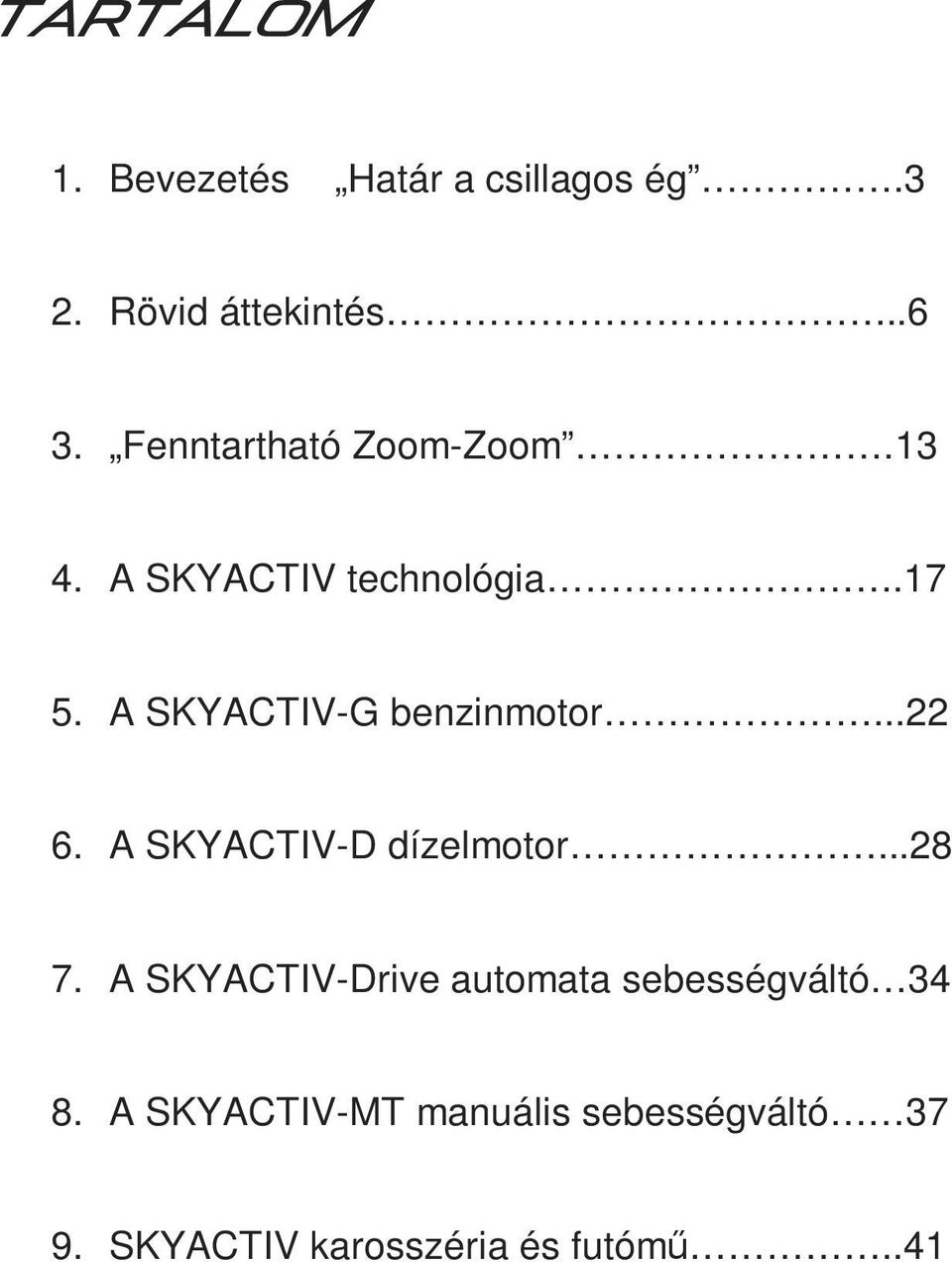

2 Tartalom 1. Bevezetés Határ a csillagos ég.3 2. Rövid áttekintés Fenntartható Zoom-Zoom A SKYACTIV technológia A SKYACTIV-G benzinmotor A SKYACTIV-D dízelmotor A SKYACTIV-Drive automata sebességváltó A SKYACTIV-MT manuális sebességváltó SKYACTIV karosszéria és futómű..41

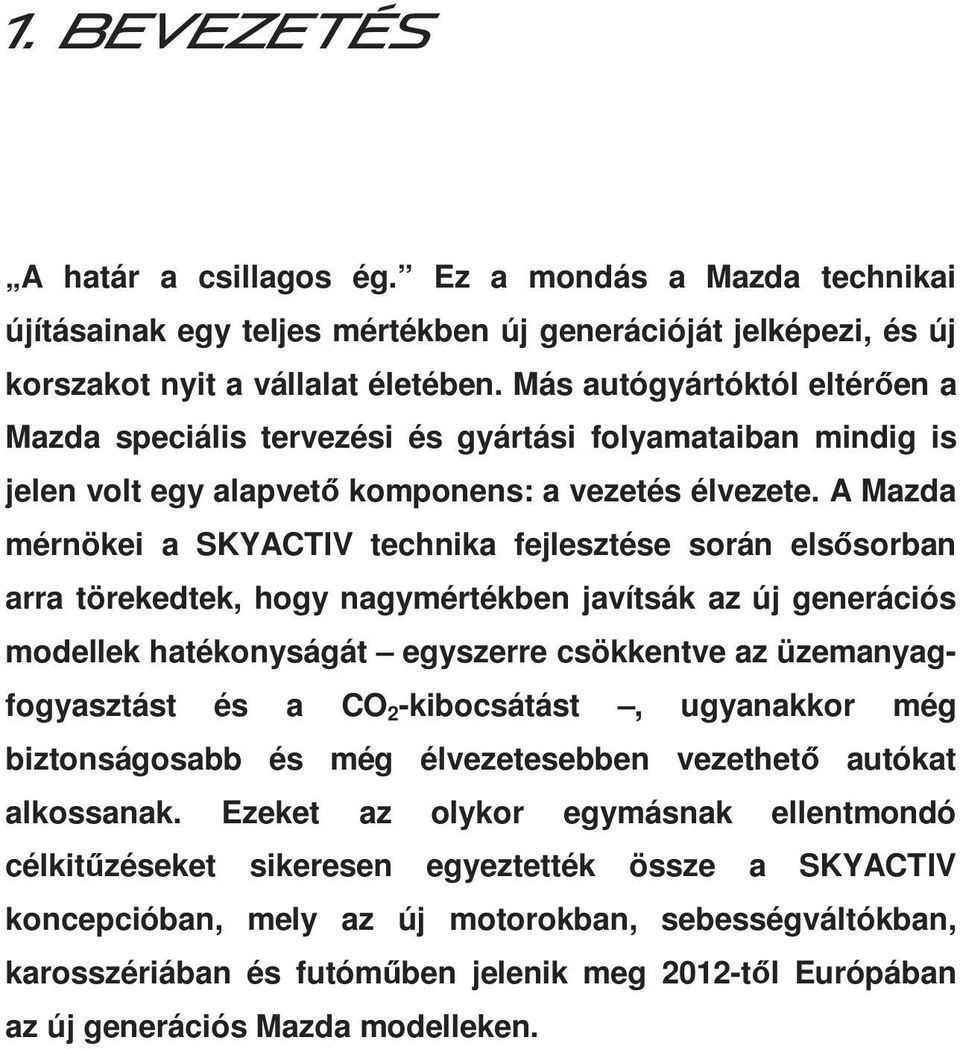

3 1. Bevezetés A határ a csillagos ég. Ez a mondás a Mazda technikai újításainak egy teljes mértékben új generációját jelképezi, és új korszakot nyit a vállalat életében. Más autógyártóktól eltérően a Mazda speciális tervezési és gyártási folyamataiban mindig is jelen volt egy alapvető komponens: a vezetés élvezete. A Mazda mérnökei a SKYACTIV technika fejlesztése során elsősorban arra törekedtek, hogy nagymértékben javítsák az új generációs modellek hatékonyságát egyszerre csökkentve az üzemanyagfogyasztást és a CO 2 -kibocsátást, ugyanakkor még biztonságosabb és még élvezetesebben vezethető autókat alkossanak. Ezeket az olykor egymásnak ellentmondó célkitűzéseket sikeresen egyeztették össze a SKYACTIV koncepcióban, mely az új motorokban, sebességváltókban, karosszériában és futóműben jelenik meg 2012-től Európában az új generációs Mazda modelleken.

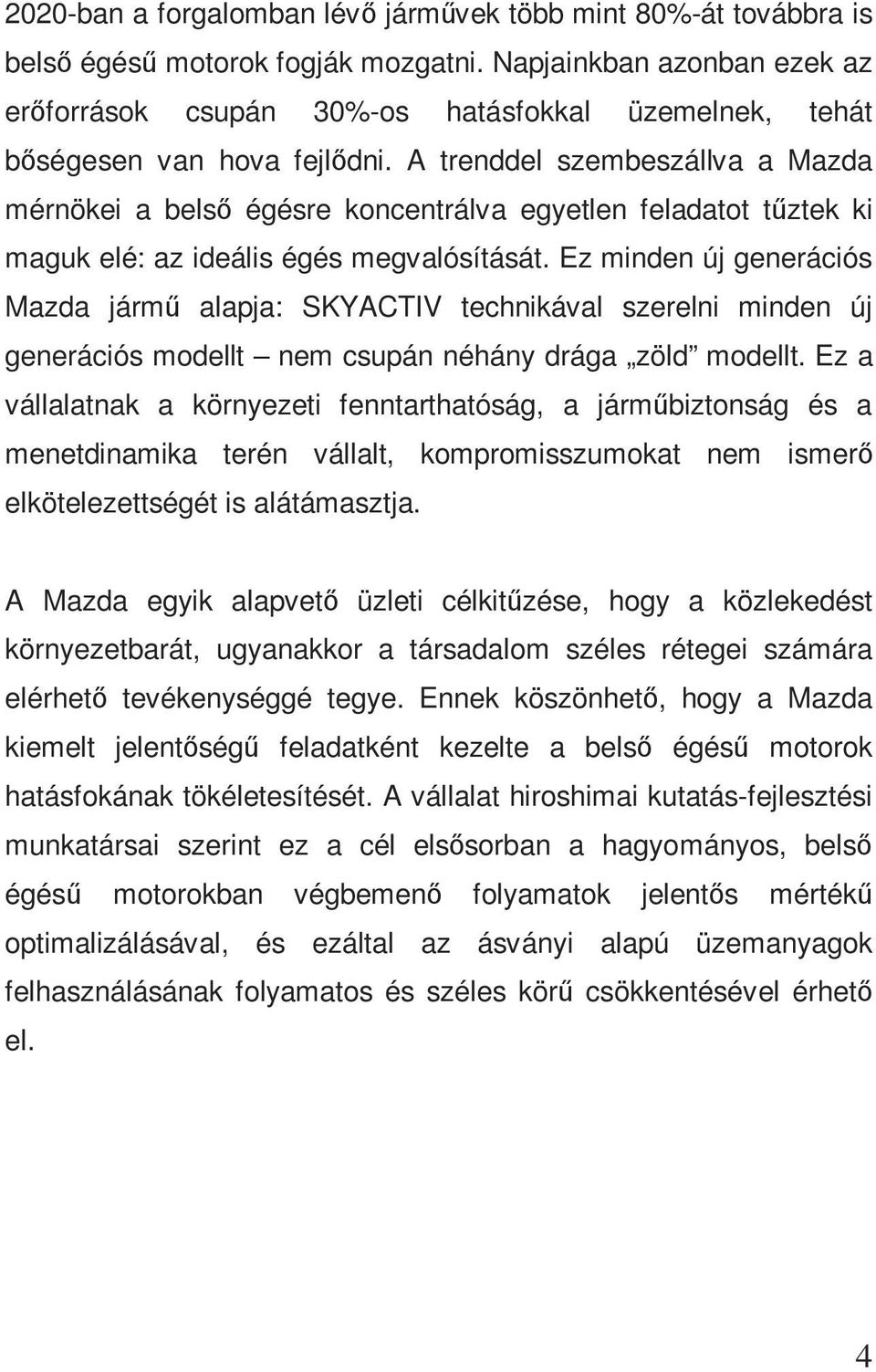

4 2020-ban a forgalomban lévő járművek több mint 80%-át továbbra is belső égésű motorok fogják mozgatni. Napjainkban azonban ezek az erőforrások csupán 30%-os hatásfokkal üzemelnek, tehát bőségesen van hova fejlődni. A trenddel szembeszállva a Mazda mérnökei a belső égésre koncentrálva egyetlen feladatot tűztek ki maguk elé: az ideális égés megvalósítását. Ez minden új generációs Mazda jármű alapja: SKYACTIV technikával szerelni minden új generációs modellt nem csupán néhány drága zöld modellt. Ez a vállalatnak a környezeti fenntarthatóság, a járműbiztonság és a menetdinamika terén vállalt, kompromisszumokat nem ismerő elkötelezettségét is alátámasztja. A Mazda egyik alapvető üzleti célkitűzése, hogy a közlekedést környezetbarát, ugyanakkor a társadalom széles rétegei számára elérhető tevékenységgé tegye. Ennek köszönhető, hogy a Mazda kiemelt jelentőségű feladatként kezelte a belső égésű motorok hatásfokának tökéletesítését. A vállalat hiroshimai kutatás-fejlesztési munkatársai szerint ez a cél elsősorban a hagyományos, belső égésű motorokban végbemenő folyamatok jelentős mértékű optimalizálásával, és ezáltal az ásványi alapú üzemanyagok felhasználásának folyamatos és széles körű csökkentésével érhető el. 4

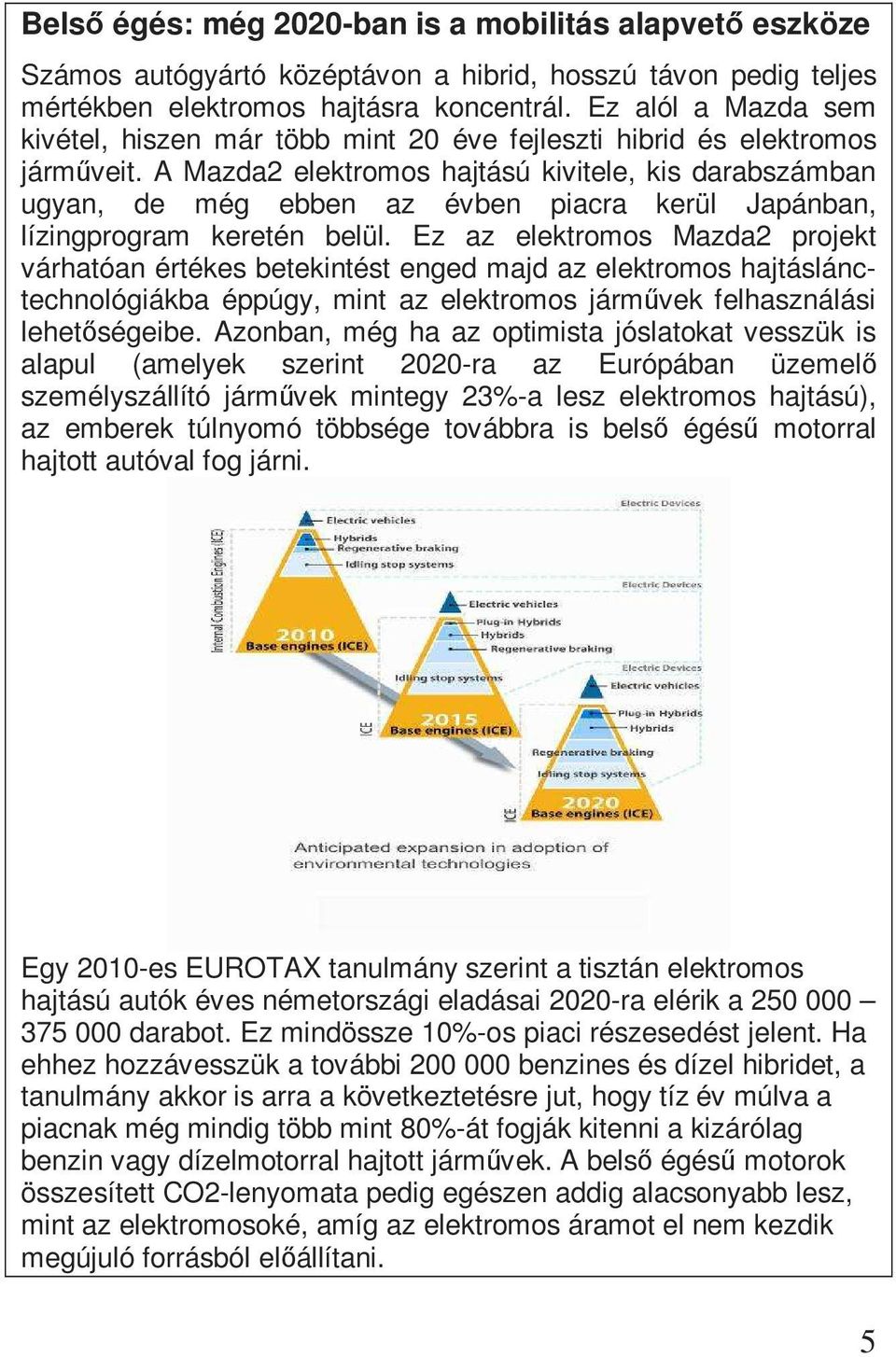

5 Belső égés: még 2020-ban is a mobilitás alapvető eszköze Számos autógyártó középtávon a hibrid, hosszú távon pedig teljes mértékben elektromos hajtásra koncentrál. Ez alól a Mazda sem kivétel, hiszen már több mint 20 éve fejleszti hibrid és elektromos járműveit. A Mazda2 elektromos hajtású kivitele, kis darabszámban ugyan, de még ebben az évben piacra kerül Japánban, lízingprogram keretén belül. Ez az elektromos Mazda2 projekt várhatóan értékes betekintést enged majd az elektromos hajtáslánctechnológiákba éppúgy, mint az elektromos járművek felhasználási lehetőségeibe. Azonban, még ha az optimista jóslatokat vesszük is alapul (amelyek szerint 2020-ra az Európában üzemelő személyszállító járművek mintegy 23%-a lesz elektromos hajtású), az emberek túlnyomó többsége továbbra is belső égésű motorral hajtott autóval fog járni. Egy 2010-es EUROTAX tanulmány szerint a tisztán elektromos hajtású autók éves németországi eladásai 2020-ra elérik a darabot. Ez mindössze 10%-os piaci részesedést jelent. Ha ehhez hozzávesszük a további benzines és dízel hibridet, a tanulmány akkor is arra a következtetésre jut, hogy tíz év múlva a piacnak még mindig több mint 80%-át fogják kitenni a kizárólag benzin vagy dízelmotorral hajtott járművek. A belső égésű motorok összesített CO2-lenyomata pedig egészen addig alacsonyabb lesz, mint az elektromosoké, amíg az elektromos áramot el nem kezdik megújuló forrásból előállítani. 5

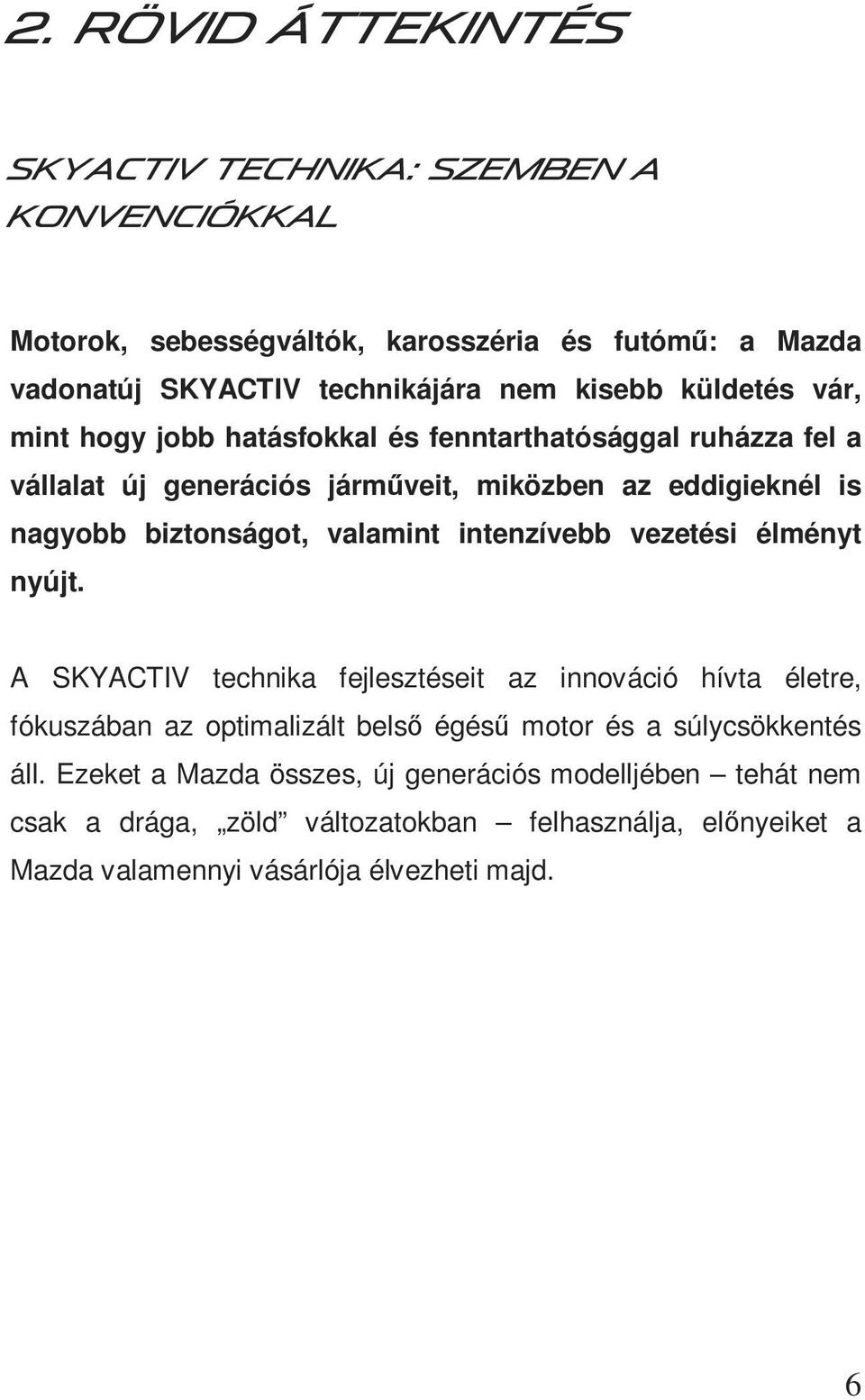

6 2. Rövid áttekintés SKYACTIV technika: Szemben a konvenciókkal Motorok, sebességváltók, karosszéria és futómű: a Mazda vadonatúj SKYACTIV technikájára nem kisebb küldetés vár, mint hogy jobb hatásfokkal és fenntarthatósággal ruházza fel a vállalat új generációs járműveit, miközben az eddigieknél is nagyobb biztonságot, valamint intenzívebb vezetési élményt nyújt. A SKYACTIV technika fejlesztéseit az innováció hívta életre, fókuszában az optimalizált belső égésű motor és a súlycsökkentés áll. Ezeket a Mazda összes, új generációs modelljében tehát nem csak a drága, zöld változatokban felhasználja, előnyeiket a Mazda valamennyi vásárlója élvezheti majd. 6

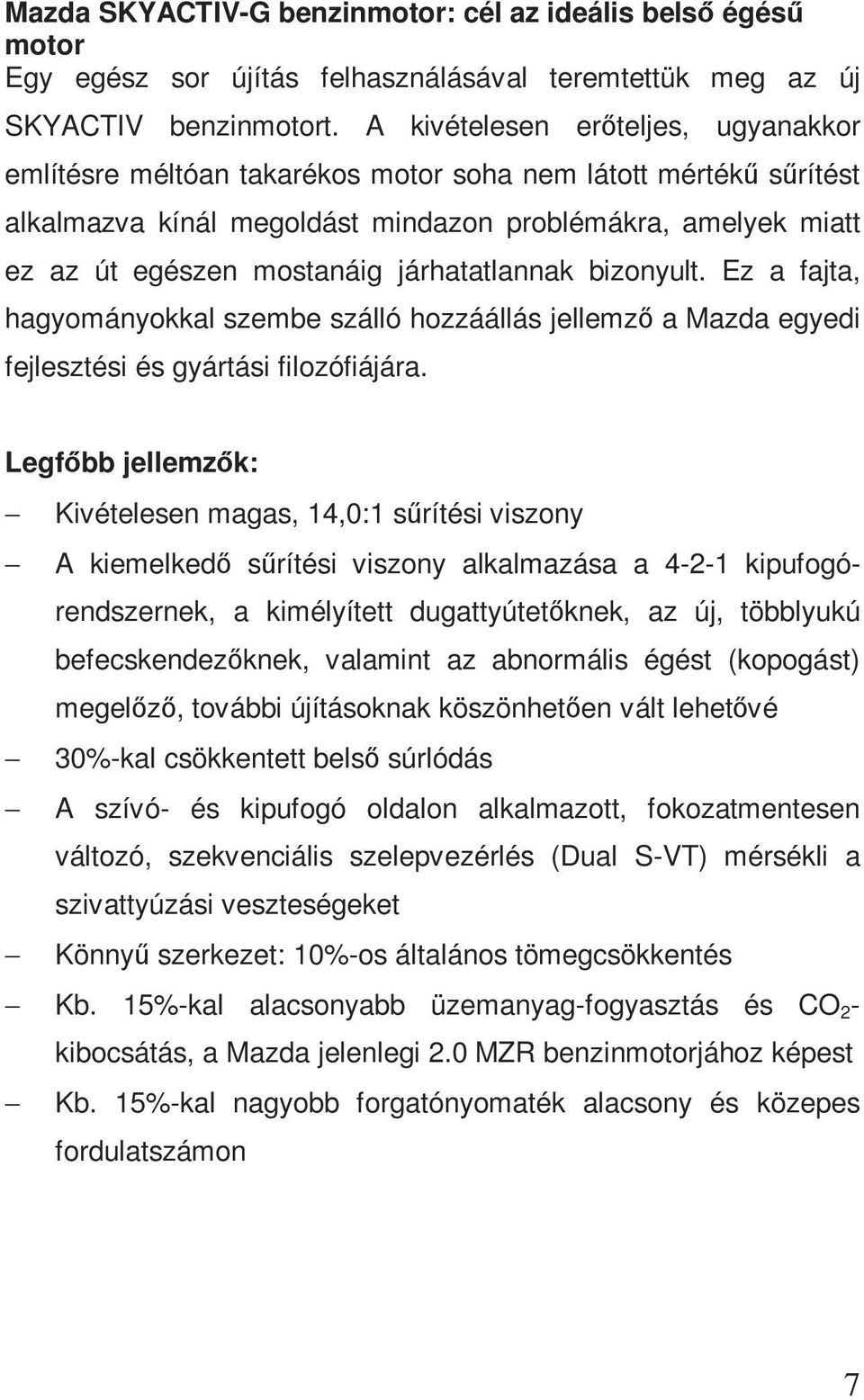

7 Mazda SKYACTIV-G benzinmotor: cél az ideális belső égésű motor Egy egész sor újítás felhasználásával teremtettük meg az új SKYACTIV benzinmotort. A kivételesen erőteljes, ugyanakkor említésre méltóan takarékos motor soha nem látott mértékű sűrítést alkalmazva kínál megoldást mindazon problémákra, amelyek miatt ez az út egészen mostanáig járhatatlannak bizonyult. Ez a fajta, hagyományokkal szembe szálló hozzáállás jellemző a Mazda egyedi fejlesztési és gyártási filozófiájára. Legfőbb jellemzők: Kivételesen magas, 14,0:1 sűrítési viszony A kiemelkedő sűrítési viszony alkalmazása a kipufogórendszernek, a kimélyített dugattyútetőknek, az új, többlyukú befecskendezőknek, valamint az abnormális égést (kopogást) megelőző, további újításoknak köszönhetően vált lehetővé 30%-kal csökkentett belső súrlódás A szívó- és kipufogó oldalon alkalmazott, fokozatmentesen változó, szekvenciális szelepvezérlés (Dual S-VT) mérsékli a szivattyúzási veszteségeket Könnyű szerkezet: 10%-os általános tömegcsökkentés Kb. 15%-kal alacsonyabb üzemanyag-fogyasztás és CO 2 - kibocsátás, a Mazda jelenlegi 2.0 MZR benzinmotorjához képest Kb. 15%-kal nagyobb forgatónyomaték alacsony és közepes fordulatszámon 7

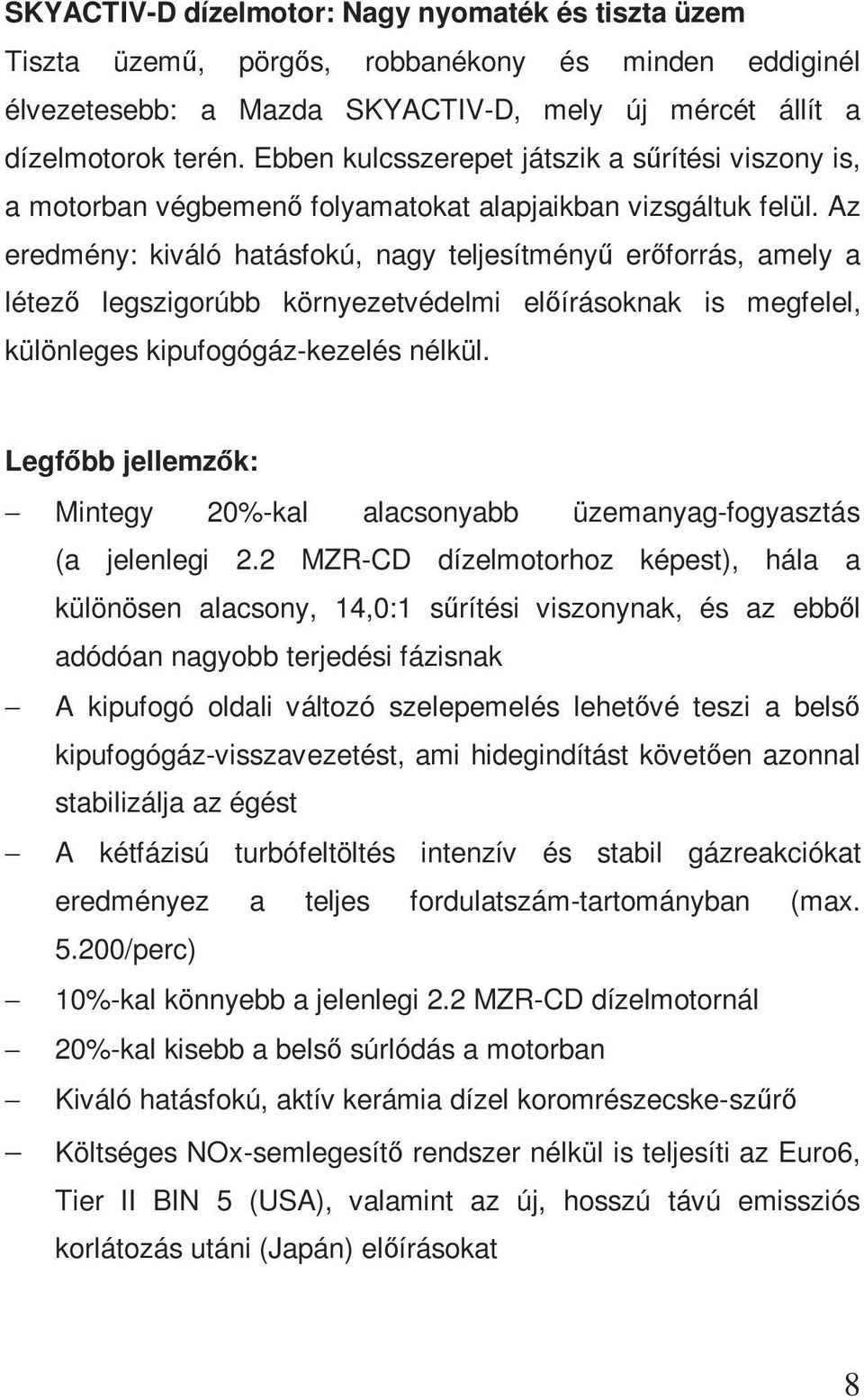

8 SKYACTIV-D dízelmotor: Nagy nyomaték és tiszta üzem Tiszta üzemű, pörgős, robbanékony és minden eddiginél élvezetesebb: a Mazda SKYACTIV-D, mely új mércét állít a dízelmotorok terén. Ebben kulcsszerepet játszik a sűrítési viszony is, a motorban végbemenő folyamatokat alapjaikban vizsgáltuk felül. Az eredmény: kiváló hatásfokú, nagy teljesítményű erőforrás, amely a létező legszigorúbb környezetvédelmi előírásoknak is megfelel, különleges kipufogógáz-kezelés nélkül. Legfőbb jellemzők: Mintegy 20%-kal alacsonyabb üzemanyag-fogyasztás (a jelenlegi 2.2 MZR-CD dízelmotorhoz képest), hála a különösen alacsony, 14,0:1 sűrítési viszonynak, és az ebből adódóan nagyobb terjedési fázisnak A kipufogó oldali változó szelepemelés lehetővé teszi a belső kipufogógáz-visszavezetést, ami hidegindítást követően azonnal stabilizálja az égést A kétfázisú turbófeltöltés intenzív és stabil gázreakciókat eredményez a teljes fordulatszám-tartományban (max /perc) 10%-kal könnyebb a jelenlegi 2.2 MZR-CD dízelmotornál 20%-kal kisebb a belső súrlódás a motorban Kiváló hatásfokú, aktív kerámia dízel koromrészecske-szűrő Költséges NOx-semlegesítő rendszer nélkül is teljesíti az Euro6, Tier II BIN 5 (USA), valamint az új, hosszú távú emissziós korlátozás utáni (Japán) előírásokat 8

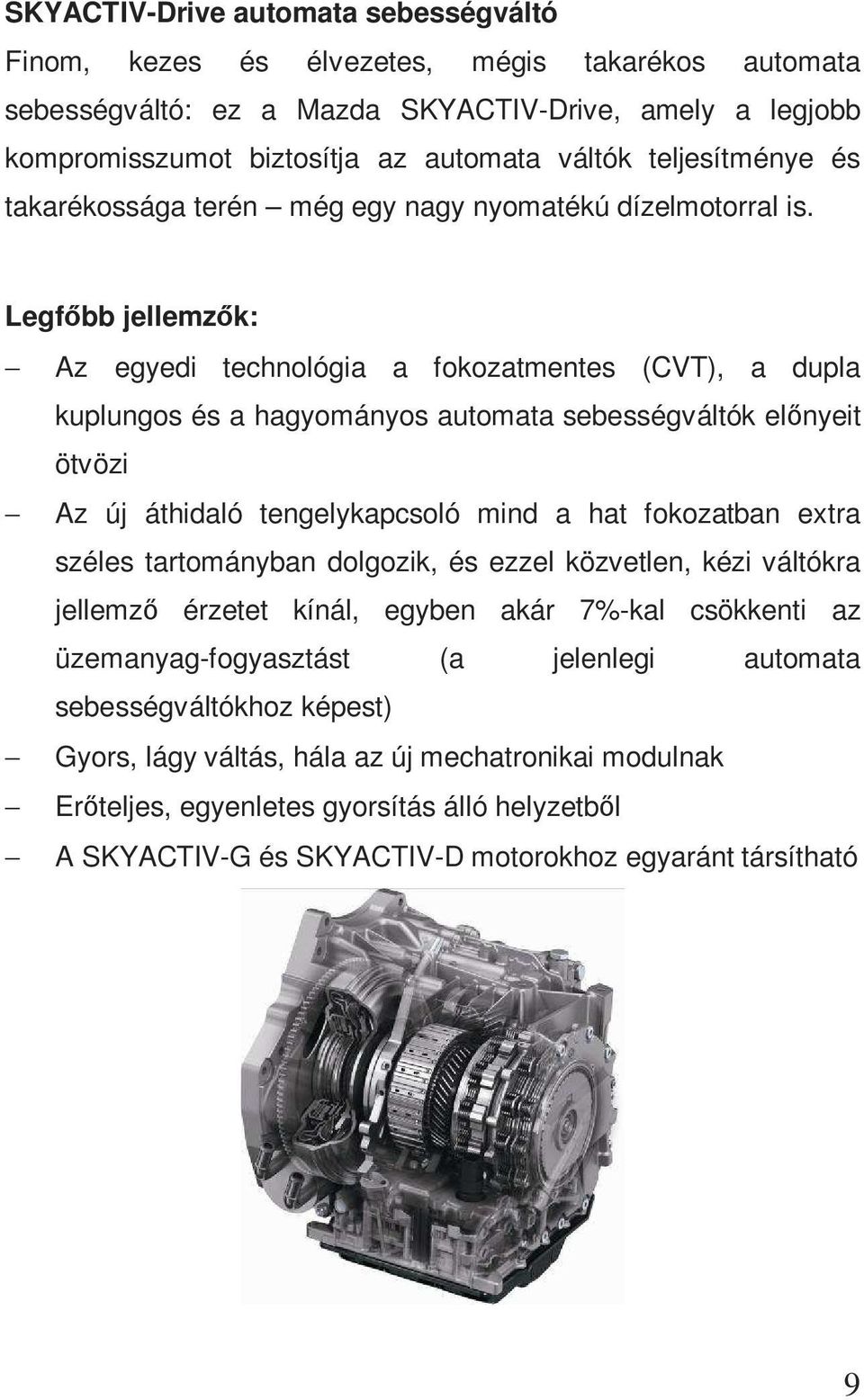

9 SKYACTIV-Drive automata sebességváltó Finom, kezes és élvezetes, mégis takarékos automata sebességváltó: ez a Mazda SKYACTIV-Drive, amely a legjobb kompromisszumot biztosítja az automata váltók teljesítménye és takarékossága terén még egy nagy nyomatékú dízelmotorral is. Legfőbb jellemzők: Az egyedi technológia a fokozatmentes (CVT), a dupla kuplungos és a hagyományos automata sebességváltók előnyeit ötvözi Az új áthidaló tengelykapcsoló mind a hat fokozatban extra széles tartományban dolgozik, és ezzel közvetlen, kézi váltókra jellemző érzetet kínál, egyben akár 7%-kal csökkenti az üzemanyag-fogyasztást (a jelenlegi automata sebességváltókhoz képest) Gyors, lágy váltás, hála az új mechatronikai modulnak Erőteljes, egyenletes gyorsítás álló helyzetből A SKYACTIV-G és SKYACTIV-D motorokhoz egyaránt társítható 9

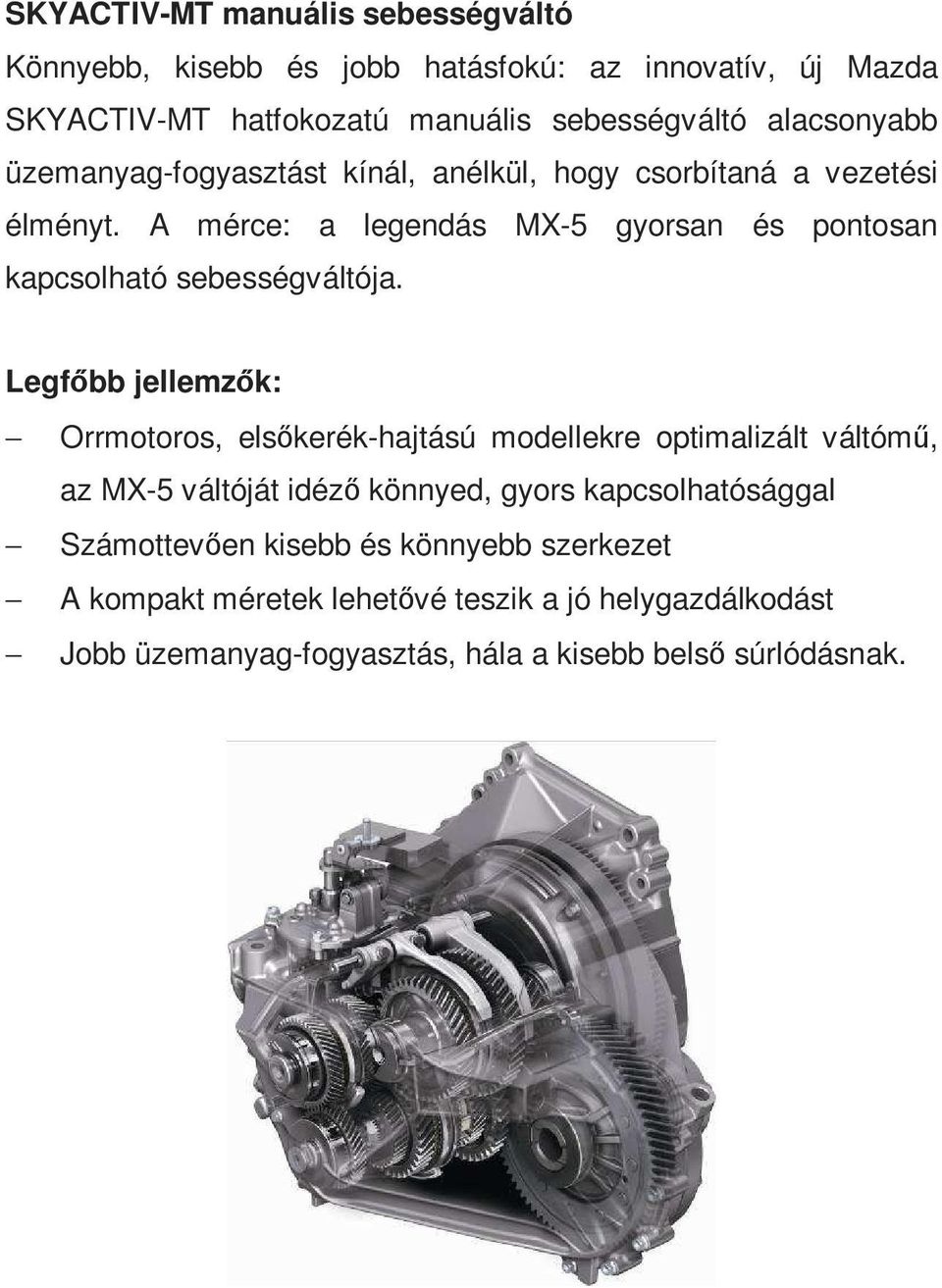

10 SKYACTIV-MT manuális sebességváltó Könnyebb, kisebb és jobb hatásfokú: az innovatív, új Mazda SKYACTIV-MT hatfokozatú manuális sebességváltó alacsonyabb üzemanyag-fogyasztást kínál, anélkül, hogy csorbítaná a vezetési élményt. A mérce: a legendás MX-5 gyorsan és pontosan kapcsolható sebességváltója. Legfőbb jellemzők: Orrmotoros, elsőkerék-hajtású modellekre optimalizált váltómű, az MX-5 váltóját idéző könnyed, gyors kapcsolhatósággal Számottevően kisebb és könnyebb szerkezet A kompakt méretek lehetővé teszik a jó helygazdálkodást Jobb üzemanyag-fogyasztás, hála a kisebb belső súrlódásnak.

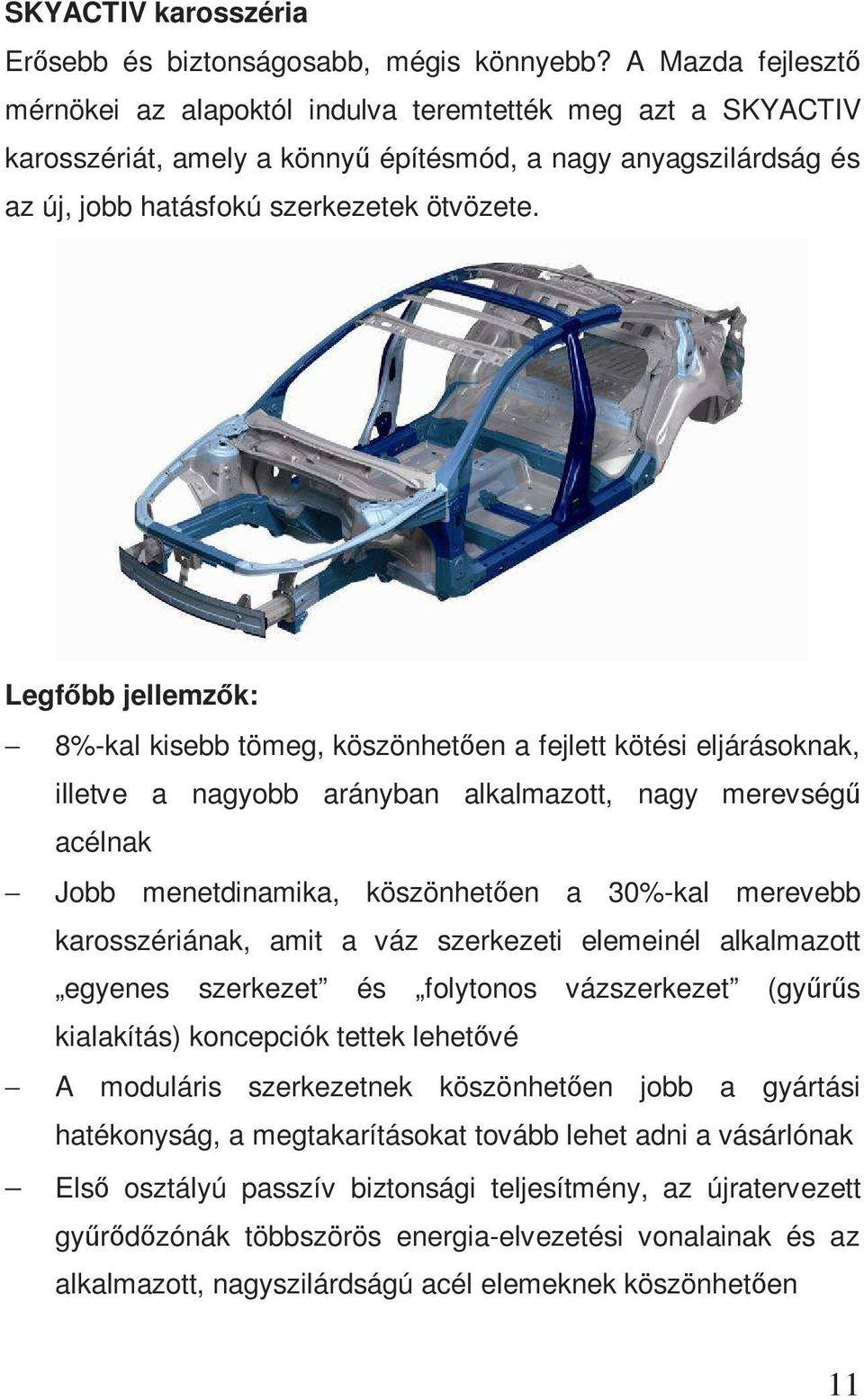

11 SKYACTIV karosszéria Erősebb és biztonságosabb, mégis könnyebb? A Mazda fejlesztő mérnökei az alapoktól indulva teremtették meg azt a SKYACTIV karosszériát, amely a könnyű építésmód, a nagy anyagszilárdság és az új, jobb hatásfokú szerkezetek ötvözete. Legfőbb jellemzők: 8%-kal kisebb tömeg, köszönhetően a fejlett kötési eljárásoknak, illetve a nagyobb arányban alkalmazott, nagy merevségű acélnak Jobb menetdinamika, köszönhetően a 30%-kal merevebb karosszériának, amit a váz szerkezeti elemeinél alkalmazott egyenes szerkezet és folytonos vázszerkezet (gyűrűs kialakítás) koncepciók tettek lehetővé A moduláris szerkezetnek köszönhetően jobb a gyártási hatékonyság, a megtakarításokat tovább lehet adni a vásárlónak Első osztályú passzív biztonsági teljesítmény, az újratervezett gyűrődőzónák többszörös energia-elvezetési vonalainak és az alkalmazott, nagyszilárdságú acél elemeknek köszönhetően 11

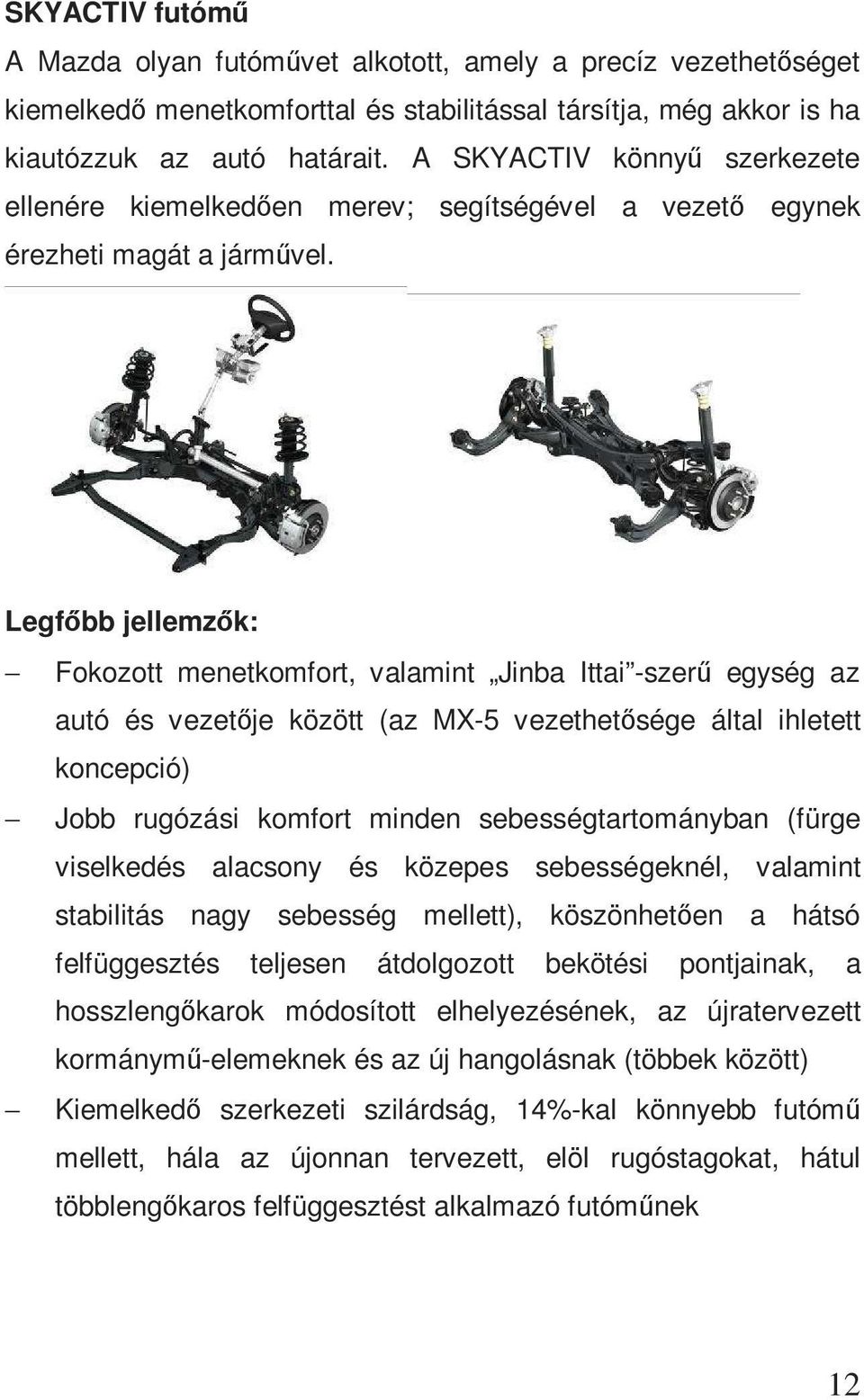

12 SKYACTIV futómű A Mazda olyan futóművet alkotott, amely a precíz vezethetőséget kiemelkedő menetkomforttal és stabilitással társítja, még akkor is ha kiautózzuk az autó határait. A SKYACTIV könnyű szerkezete ellenére kiemelkedően merev; segítségével a vezető egynek érezheti magát a járművel. Legfőbb jellemzők: Fokozott menetkomfort, valamint Jinba Ittai -szerű egység az autó és vezetője között (az MX-5 vezethetősége által ihletett koncepció) Jobb rugózási komfort minden sebességtartományban (fürge viselkedés alacsony és közepes sebességeknél, valamint stabilitás nagy sebesség mellett), köszönhetően a hátsó felfüggesztés teljesen átdolgozott bekötési pontjainak, a hosszlengőkarok módosított elhelyezésének, az újratervezett kormánymű-elemeknek és az új hangolásnak (többek között) Kiemelkedő szerkezeti szilárdság, 14%-kal könnyebb futómű mellett, hála az újonnan tervezett, elöl rugóstagokat, hátul többlengőkaros felfüggesztést alkalmazó futóműnek 12

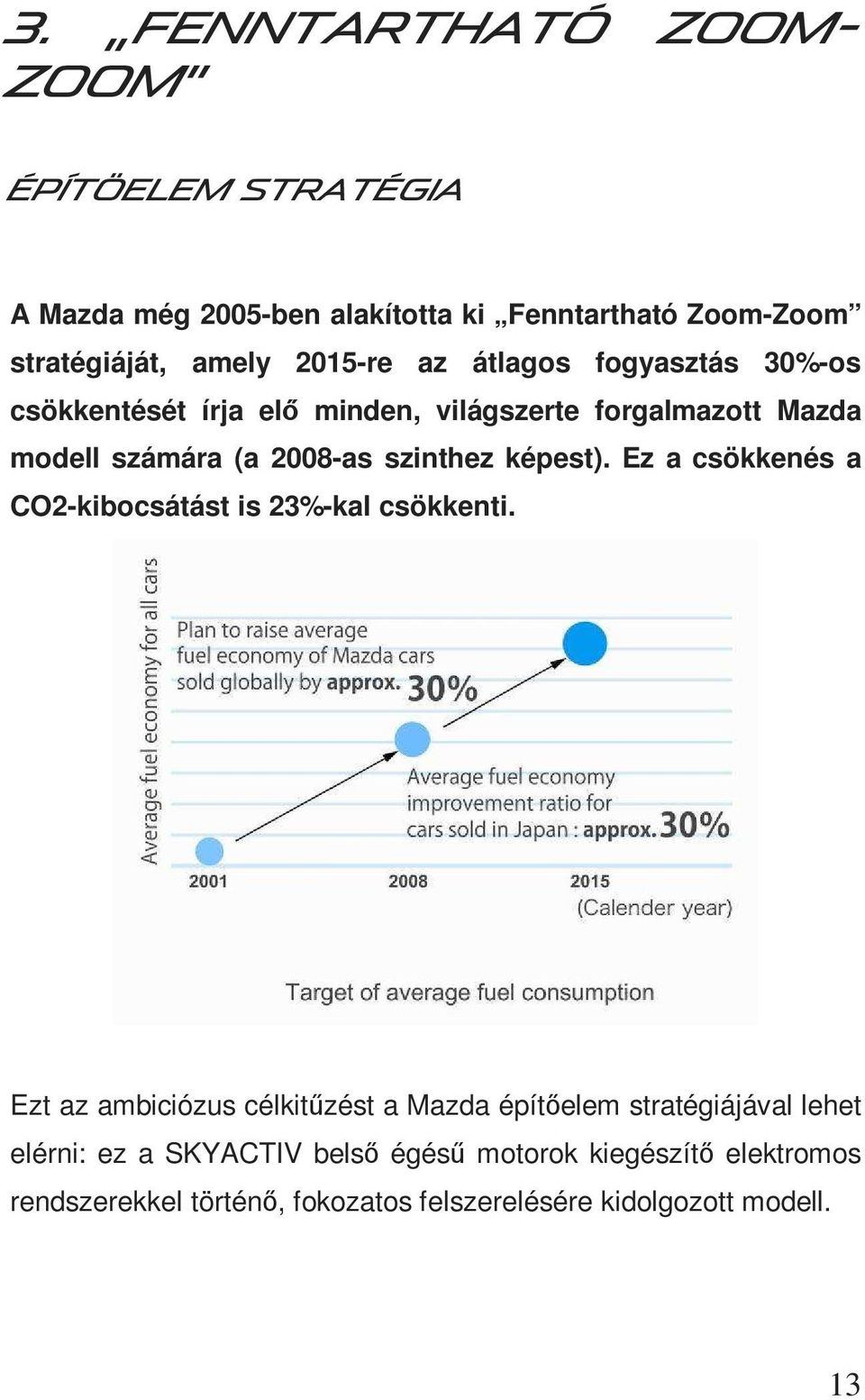

13 3. Fenntartható Zoom- Zoom Építőelem stratégia A Mazda még 2005-ben alakította ki Fenntartható Zoom-Zoom stratégiáját, amely 2015-re az átlagos fogyasztás 30%-os csökkentését írja elő minden, világszerte forgalmazott Mazda modell számára (a 2008-as szinthez képest). Ez a csökkenés a CO2-kibocsátást is 23%-kal csökkenti. Ezt az ambiciózus célkitűzést a Mazda építőelem stratégiájával lehet elérni: ez a SKYACTIV belső égésű motorok kiegészítő elektromos rendszerekkel történő, fokozatos felszerelésére kidolgozott modell. 13

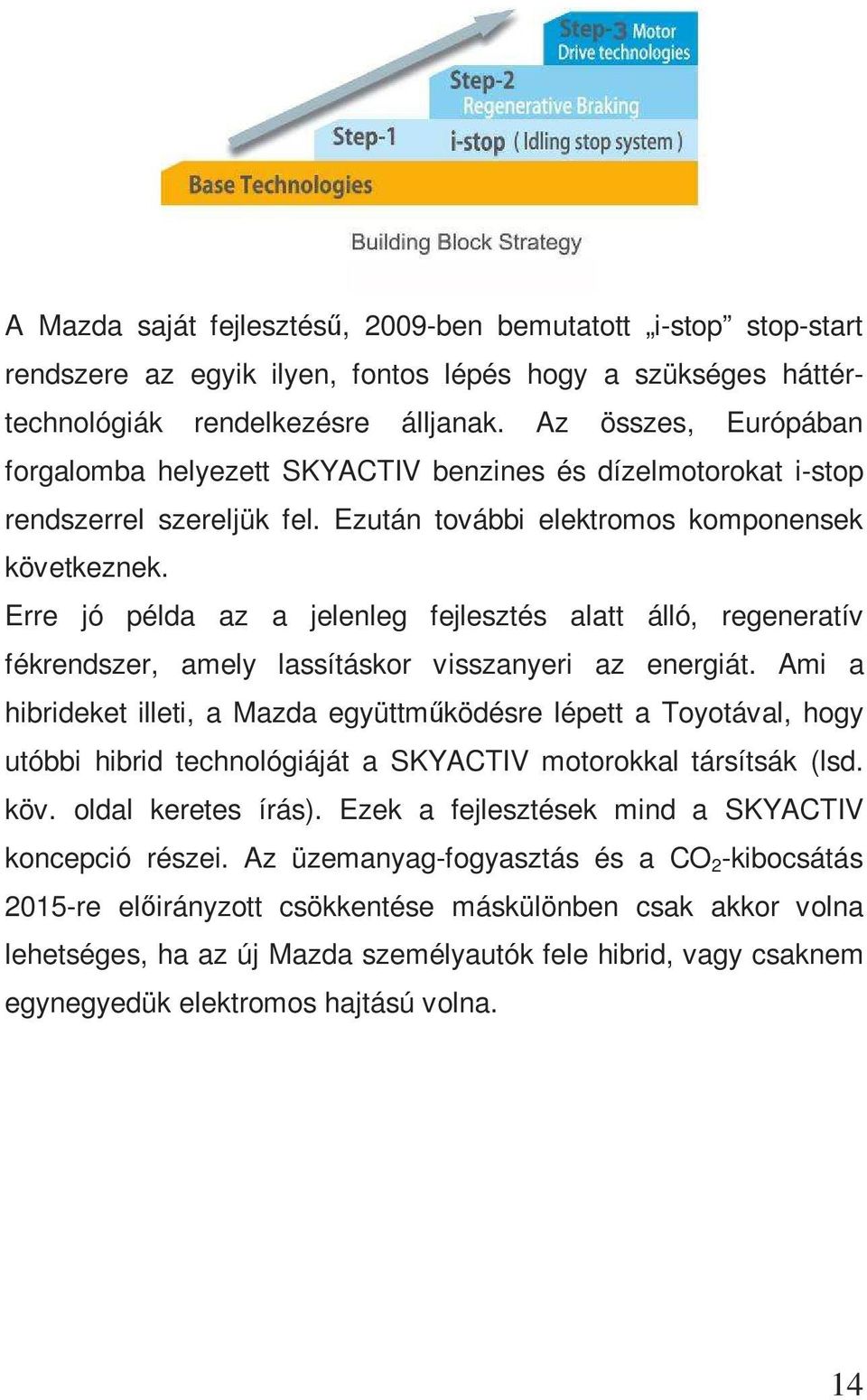

14 A Mazda saját fejlesztésű, 2009-ben bemutatott i-stop stop-start rendszere az egyik ilyen, fontos lépés hogy a szükséges háttértechnológiák rendelkezésre álljanak. Az összes, Európában forgalomba helyezett SKYACTIV benzines és dízelmotorokat i-stop rendszerrel szereljük fel. Ezután további elektromos komponensek következnek. Erre jó példa az a jelenleg fejlesztés alatt álló, regeneratív fékrendszer, amely lassításkor visszanyeri az energiát. Ami a hibrideket illeti, a Mazda együttműködésre lépett a Toyotával, hogy utóbbi hibrid technológiáját a SKYACTIV motorokkal társítsák (lsd. köv. oldal keretes írás). Ezek a fejlesztések mind a SKYACTIV koncepció részei. Az üzemanyag-fogyasztás és a CO 2 -kibocsátás 2015-re előirányzott csökkentése máskülönben csak akkor volna lehetséges, ha az új Mazda személyautók fele hibrid, vagy csaknem egynegyedük elektromos hajtású volna. 14

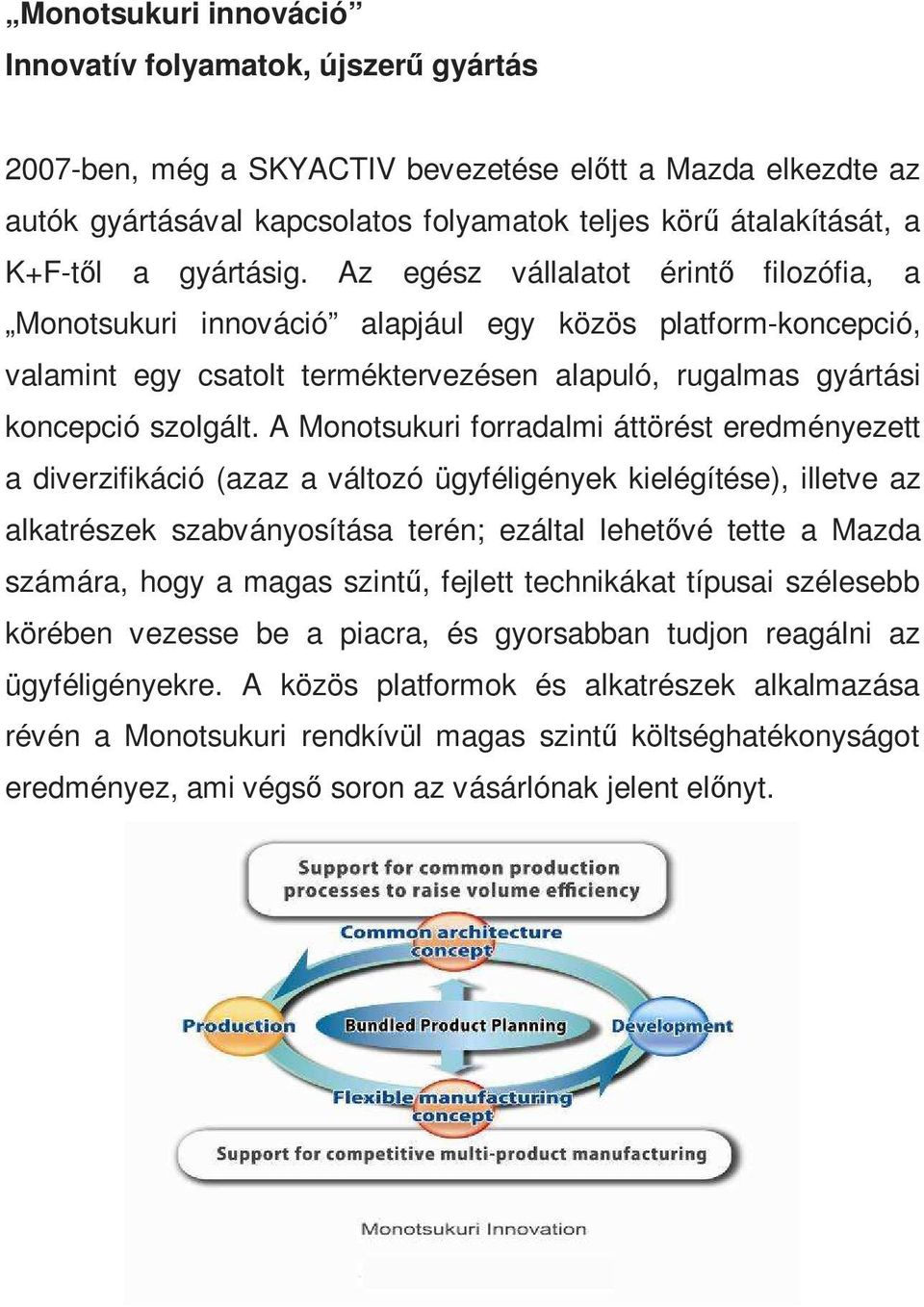

15 Monotsukuri innováció Innovatív folyamatok, újszerű gyártás 2007-ben, még a SKYACTIV bevezetése előtt a Mazda elkezdte az autók gyártásával kapcsolatos folyamatok teljes körű átalakítását, a K+F-től a gyártásig. Az egész vállalatot érintő filozófia, a Monotsukuri innováció alapjául egy közös platform-koncepció, valamint egy csatolt terméktervezésen alapuló, rugalmas gyártási koncepció szolgált. A Monotsukuri forradalmi áttörést eredményezett a diverzifikáció (azaz a változó ügyféligények kielégítése), illetve az alkatrészek szabványosítása terén; ezáltal lehetővé tette a Mazda számára, hogy a magas szintű, fejlett technikákat típusai szélesebb körében vezesse be a piacra, és gyorsabban tudjon reagálni az ügyféligényekre. A közös platformok és alkatrészek alkalmazása révén a Monotsukuri rendkívül magas szintű költséghatékonyságot eredményez, ami végső soron az vásárlónak jelent előnyt.

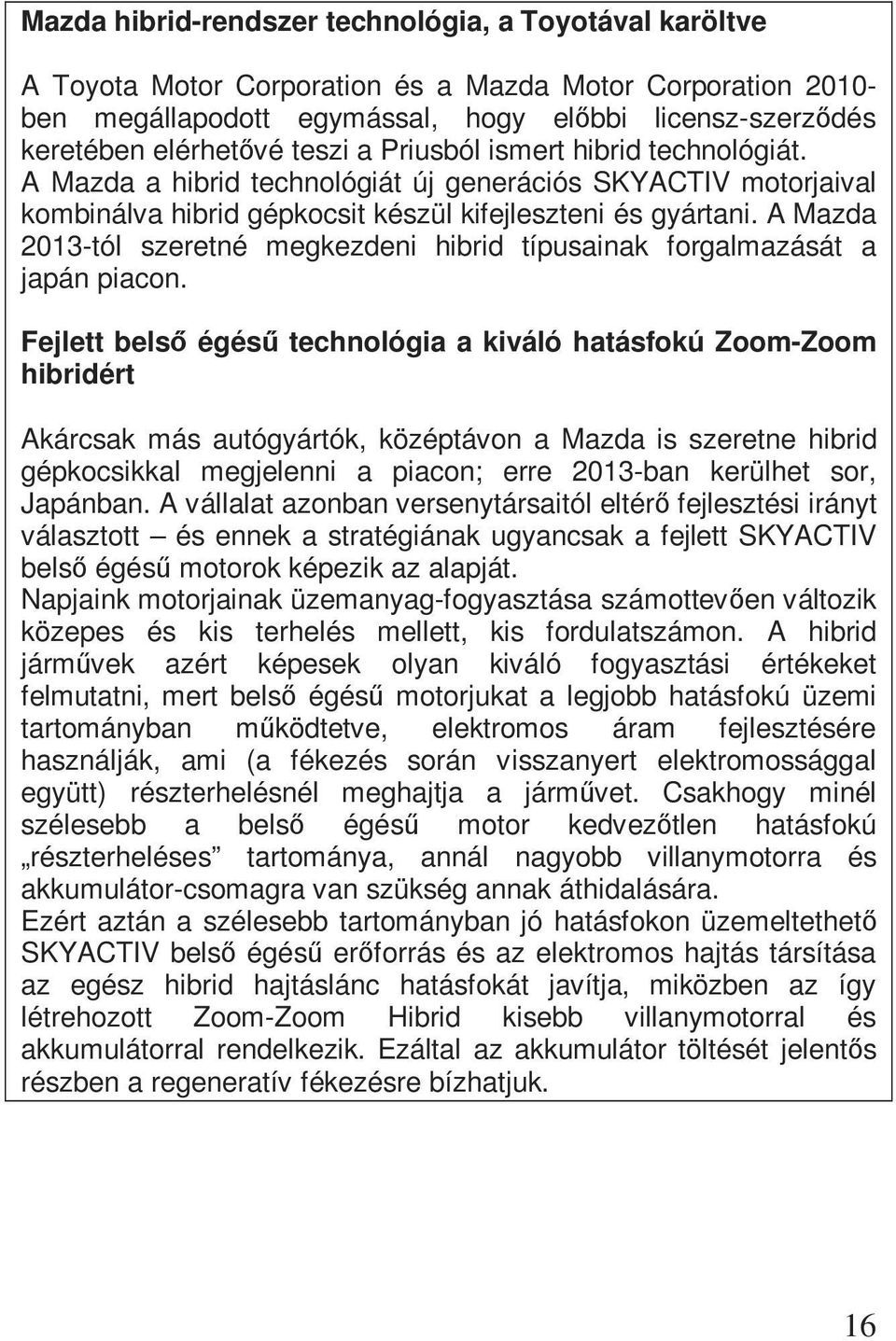

16 Mazda hibrid-rendszer technológia, a Toyotával karöltve A Toyota Motor Corporation és a Mazda Motor Corporation ben megállapodott egymással, hogy előbbi licensz-szerződés keretében elérhetővé teszi a Priusból ismert hibrid technológiát. A Mazda a hibrid technológiát új generációs SKYACTIV motorjaival kombinálva hibrid gépkocsit készül kifejleszteni és gyártani. A Mazda 2013-tól szeretné megkezdeni hibrid típusainak forgalmazását a japán piacon. Fejlett belső égésű technológia a kiváló hatásfokú Zoom-Zoom hibridért Akárcsak más autógyártók, középtávon a Mazda is szeretne hibrid gépkocsikkal megjelenni a piacon; erre 2013-ban kerülhet sor, Japánban. A vállalat azonban versenytársaitól eltérő fejlesztési irányt választott és ennek a stratégiának ugyancsak a fejlett SKYACTIV belső égésű motorok képezik az alapját. Napjaink motorjainak üzemanyag-fogyasztása számottevően változik közepes és kis terhelés mellett, kis fordulatszámon. A hibrid járművek azért képesek olyan kiváló fogyasztási értékeket felmutatni, mert belső égésű motorjukat a legjobb hatásfokú üzemi tartományban működtetve, elektromos áram fejlesztésére használják, ami (a fékezés során visszanyert elektromossággal együtt) részterhelésnél meghajtja a járművet. Csakhogy minél szélesebb a belső égésű motor kedvezőtlen hatásfokú részterheléses tartománya, annál nagyobb villanymotorra és akkumulátor-csomagra van szükség annak áthidalására. Ezért aztán a szélesebb tartományban jó hatásfokon üzemeltethető SKYACTIV belső égésű erőforrás és az elektromos hajtás társítása az egész hibrid hajtáslánc hatásfokát javítja, miközben az így létrehozott Zoom-Zoom Hibrid kisebb villanymotorral és akkumulátorral rendelkezik. Ezáltal az akkumulátor töltését jelentős részben a regeneratív fékezésre bízhatjuk. 16

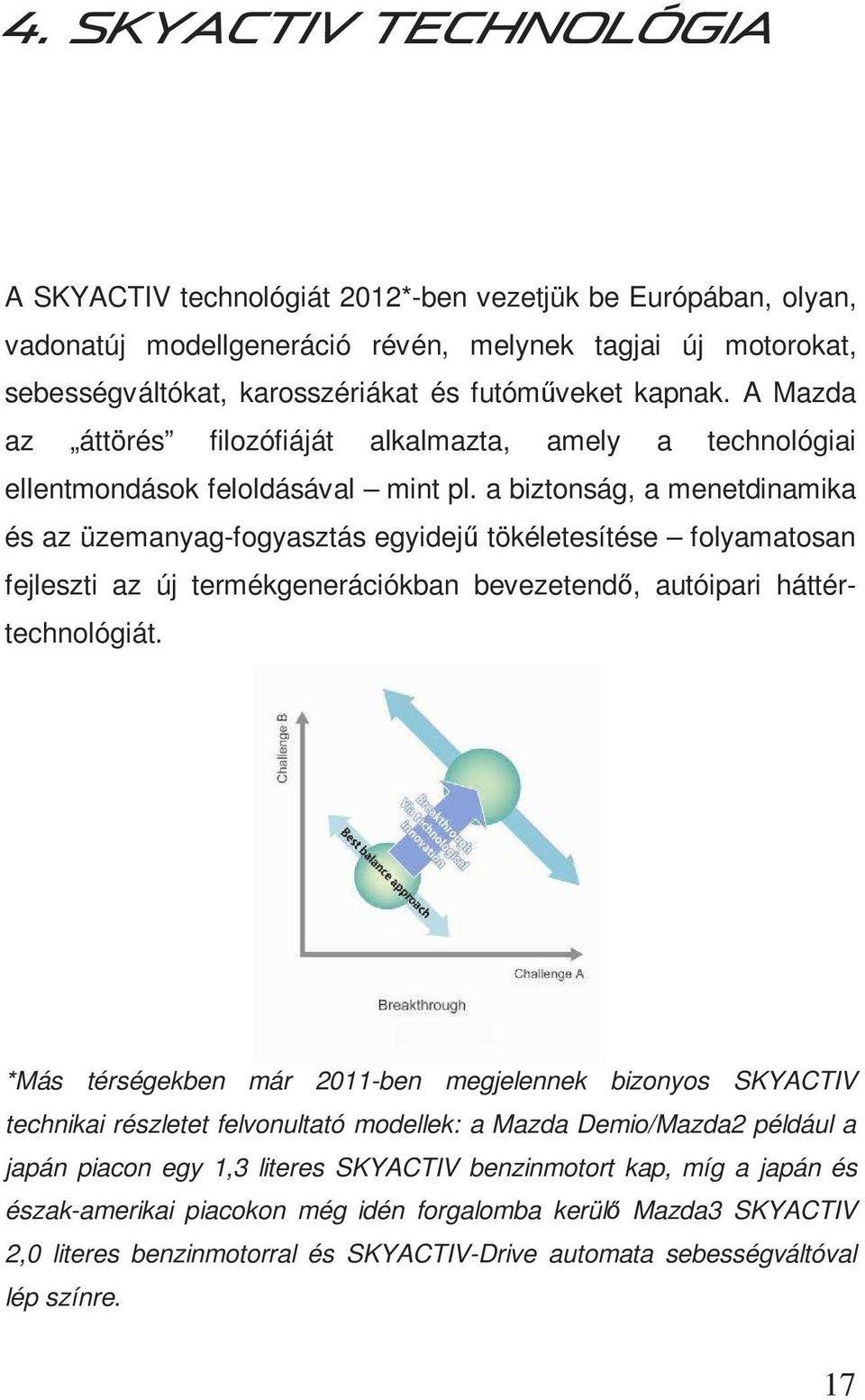

17 4. SKYACTIV technológia A SKYACTIV technológiát 2012*-ben vezetjük be Európában, olyan, vadonatúj modellgeneráció révén, melynek tagjai új motorokat, sebességváltókat, karosszériákat és futóműveket kapnak. A Mazda az áttörés filozófiáját alkalmazta, amely a technológiai ellentmondások feloldásával mint pl. a biztonság, a menetdinamika és az üzemanyag-fogyasztás egyidejű tökéletesítése folyamatosan fejleszti az új termékgenerációkban bevezetendő, autóipari háttértechnológiát. *Más térségekben már 2011-ben megjelennek bizonyos SKYACTIV technikai részletet felvonultató modellek: a Mazda Demio/Mazda2 például a japán piacon egy 1,3 literes SKYACTIV benzinmotort kap, míg a japán és észak-amerikai piacokon még idén forgalomba kerülő Mazda3 SKYACTIV 2,0 literes benzinmotorral és SKYACTIV-Drive automata sebességváltóval lép színre. 17

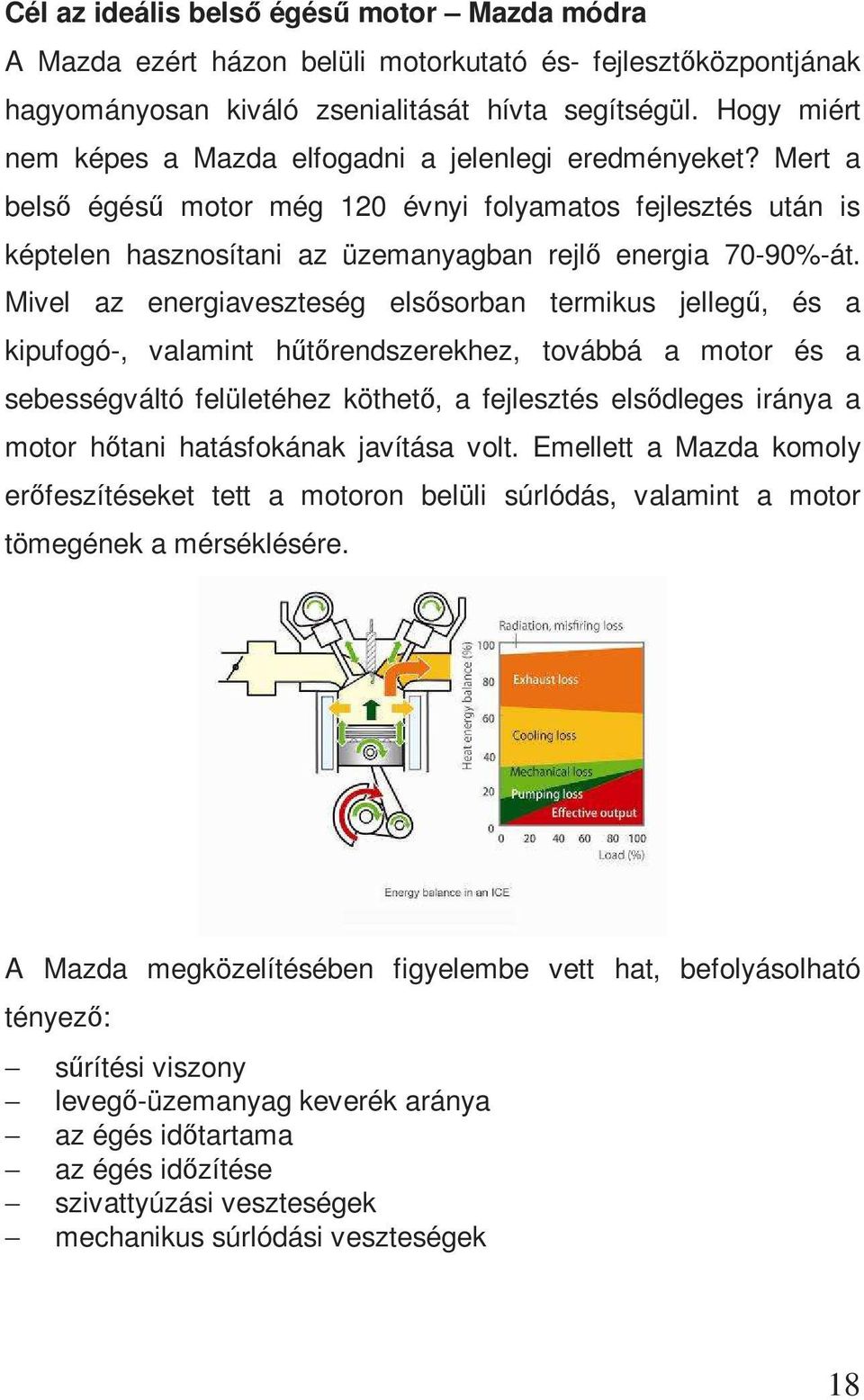

18 Cél az ideális belső égésű motor Mazda módra A Mazda ezért házon belüli motorkutató és- fejlesztőközpontjának hagyományosan kiváló zsenialitását hívta segítségül. Hogy miért nem képes a Mazda elfogadni a jelenlegi eredményeket? Mert a belső égésű motor még 120 évnyi folyamatos fejlesztés után is képtelen hasznosítani az üzemanyagban rejlő energia 70-90%-át. Mivel az energiaveszteség elsősorban termikus jellegű, és a kipufogó-, valamint hűtőrendszerekhez, továbbá a motor és a sebességváltó felületéhez köthető, a fejlesztés elsődleges iránya a motor hőtani hatásfokának javítása volt. Emellett a Mazda komoly erőfeszítéseket tett a motoron belüli súrlódás, valamint a motor tömegének a mérséklésére. A Mazda megközelítésében figyelembe vett hat, befolyásolható tényező: sűrítési viszony levegő-üzemanyag keverék aránya az égés időtartama az égés időzítése szivattyúzási veszteségek mechanikus súrlódási veszteségek 18

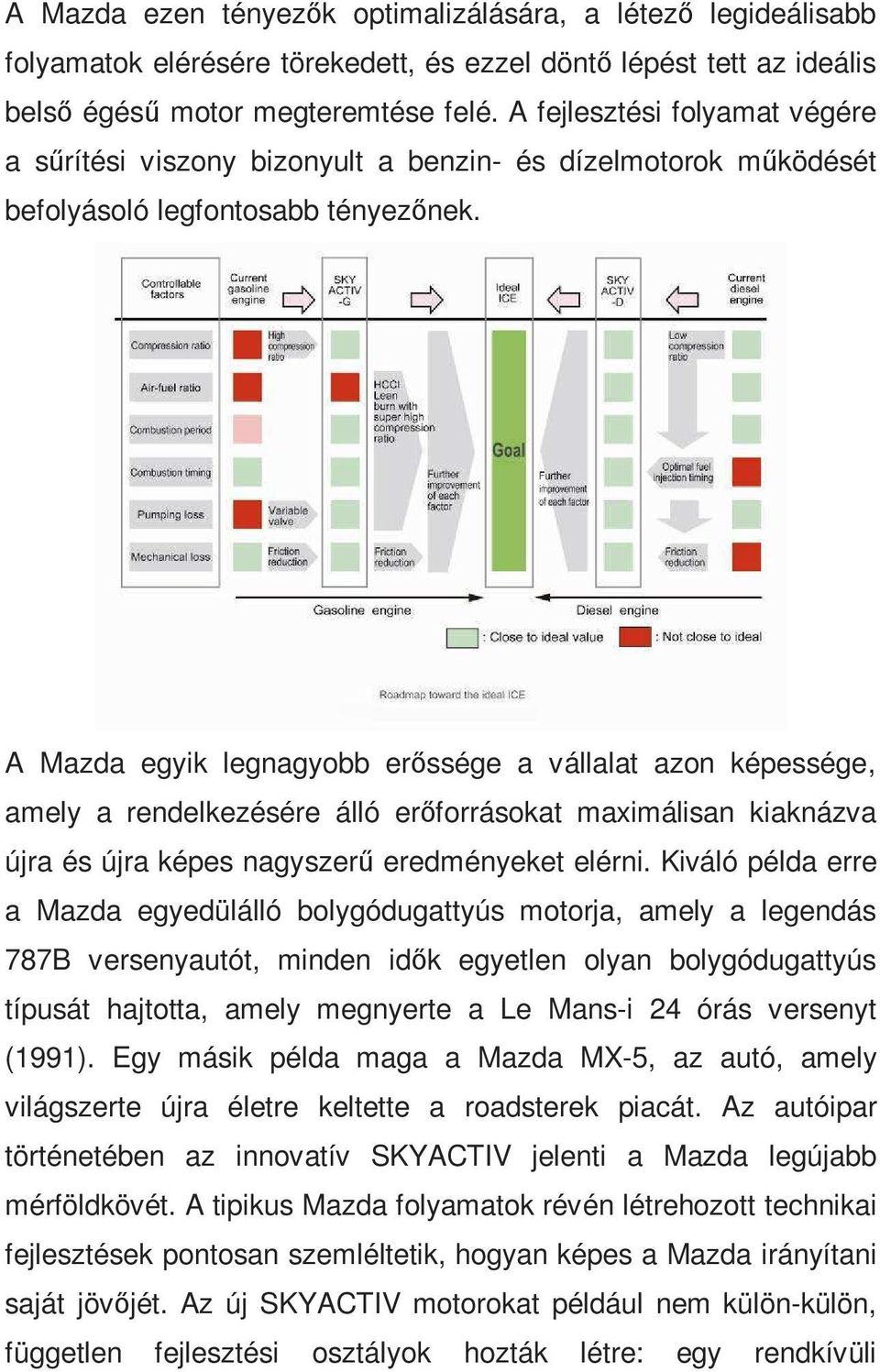

19 A Mazda ezen tényezők optimalizálására, a létező legideálisabb folyamatok elérésére törekedett, és ezzel döntő lépést tett az ideális belső égésű motor megteremtése felé. A fejlesztési folyamat végére a sűrítési viszony bizonyult a benzin- és dízelmotorok működését befolyásoló legfontosabb tényezőnek. A Mazda egyik legnagyobb erőssége a vállalat azon képessége, amely a rendelkezésére álló erőforrásokat maximálisan kiaknázva újra és újra képes nagyszerű eredményeket elérni. Kiváló példa erre a Mazda egyedülálló bolygódugattyús motorja, amely a legendás 787B versenyautót, minden idők egyetlen olyan bolygódugattyús típusát hajtotta, amely megnyerte a Le Mans-i 24 órás versenyt (1991). Egy másik példa maga a Mazda MX-5, az autó, amely világszerte újra életre keltette a roadsterek piacát. Az autóipar történetében az innovatív SKYACTIV jelenti a Mazda legújabb mérföldkövét. A tipikus Mazda folyamatok révén létrehozott technikai fejlesztések pontosan szemléltetik, hogyan képes a Mazda irányítani saját jövőjét. Az új SKYACTIV motorokat például nem külön-külön, független fejlesztési osztályok hozták létre: egy rendkívüli

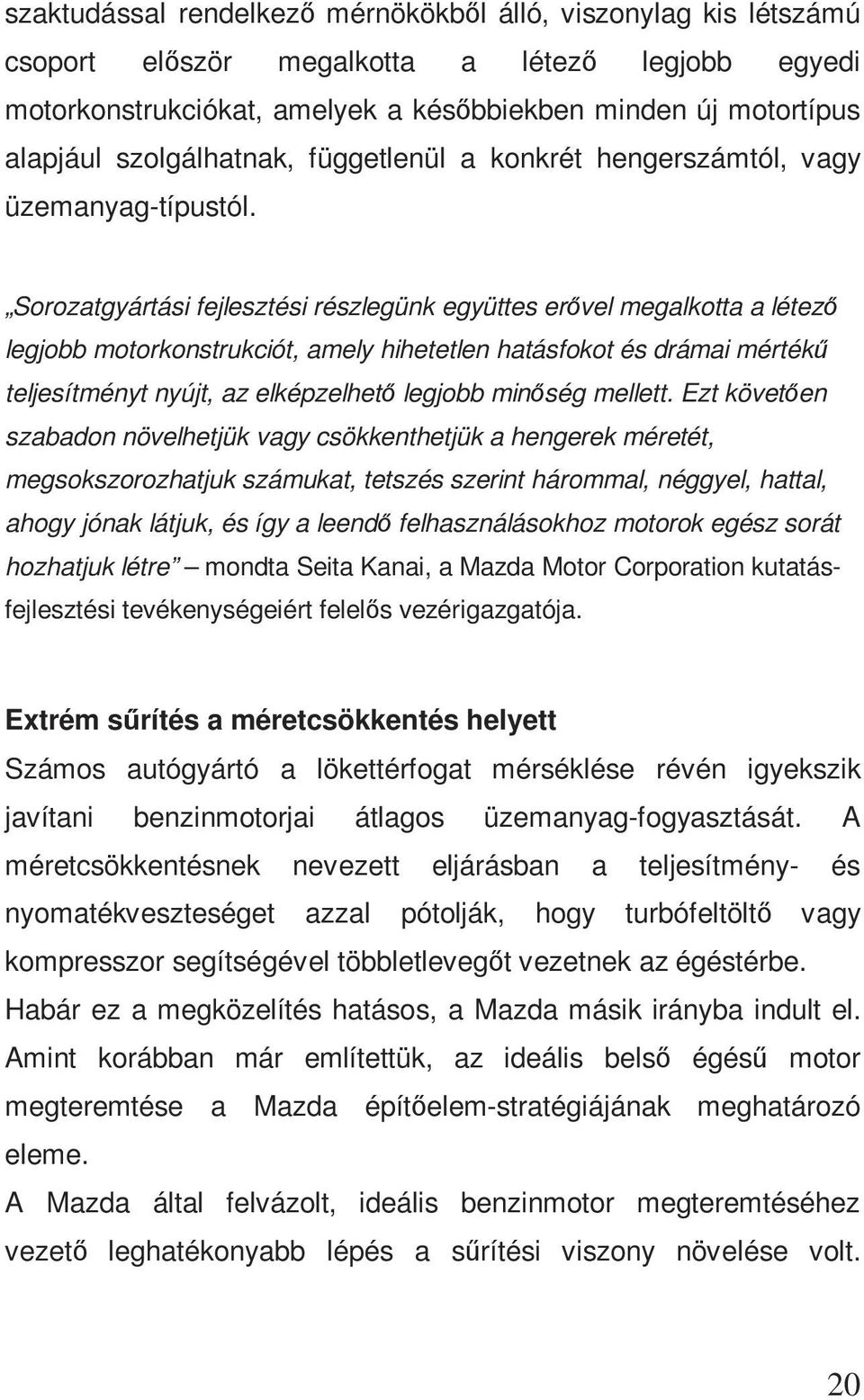

20 szaktudással rendelkező mérnökökből álló, viszonylag kis létszámú csoport először megalkotta a létező legjobb egyedi motorkonstrukciókat, amelyek a későbbiekben minden új motortípus alapjául szolgálhatnak, függetlenül a konkrét hengerszámtól, vagy üzemanyag-típustól. Sorozatgyártási fejlesztési részlegünk együttes erővel megalkotta a létező legjobb motorkonstrukciót, amely hihetetlen hatásfokot és drámai mértékű teljesítményt nyújt, az elképzelhető legjobb minőség mellett. Ezt követően szabadon növelhetjük vagy csökkenthetjük a hengerek méretét, megsokszorozhatjuk számukat, tetszés szerint hárommal, néggyel, hattal, ahogy jónak látjuk, és így a leendő felhasználásokhoz motorok egész sorát hozhatjuk létre mondta Seita Kanai, a Mazda Motor Corporation kutatásfejlesztési tevékenységeiért felelős vezérigazgatója. Extrém sűrítés a méretcsökkentés helyett Számos autógyártó a lökettérfogat mérséklése révén igyekszik javítani benzinmotorjai átlagos üzemanyag-fogyasztását. A méretcsökkentésnek nevezett eljárásban a teljesítmény- és nyomatékveszteséget azzal pótolják, hogy turbófeltöltő vagy kompresszor segítségével többletlevegőt vezetnek az égéstérbe. Habár ez a megközelítés hatásos, a Mazda másik irányba indult el. Amint korábban már említettük, az ideális belső égésű motor megteremtése a Mazda építőelem-stratégiájának meghatározó eleme. A Mazda által felvázolt, ideális benzinmotor megteremtéséhez vezető leghatékonyabb lépés a sűrítési viszony növelése volt. 20

21

22 5. A SKYACTIV-G benzinmotor A különleges SKYACTIV-G benzinmotor a Mazda egyedülálló mérnöki stratégiájának köszönheti előnyeit. Az ismert termodinamikai elvek alapos elemzése és újragondolása révén sikerült egy szélsőségesen magas, 14,0:1 sűrítési arányú benzinmotort létrehoznunk. Ekkora kompresszióval korábban csak nagy teljesítményű, nem hétköznapi használatra épített versenymotoroknál találkozhattunk, ám a Mazda sikeresen megoldotta a praktikus alkalmazás előtt álló problémákat. 14:1 szélsőségesen magas sűrítési viszony Mielőtt a sűrítési viszonyról szót ejtenénk, szólni kell a magas kompresszió előnyeiről, illetve az azzal járó nehézségekről. Ha egy benzinmotornál megnöveljük a sűrítési viszonyt, azzal nő a hőhatásfoka, azaz csökken a fogyasztása. A hagyományos motorokban azonban a magas sűrítési viszony nem kívánatos, abnormális égéshez (közkeletű nevén kopogáshoz ), és az azzal járó nyomatékeséshez vezet. Dúsabb keverékképzéssel és a gyújtás késleltetésével megelőzhető a kopogás, ám ezek magasabb fogyasztást és kisebb forgatónyomatékot eredményeznek. Hogyan lehet mindezen hátrányokat leküzdeni? 22

23 Magas sűrítési viszony, kopogás nélkül A kopogás akkor jelentkezik, amikor a benzin-levegő keverék a túl magas nyomás és hőmérséklet miatt idő előtt berobban. A kopogás megelőzhető, ha csökkentjük az égéstérben visszamaradó forró gázok mennyiségét, illetve nyomását. A Mazda ezért kifejlesztett egy különleges rendszerű leömlőt, amely, mivel viszonylag hosszú, nem engedi, hogy a hengert elhagyó kipufogógáz visszakerüljön az égéstérbe. Ez mérsékli a kompressziós hőmérsékletet, és csökkenti a kopogási hajlamot.

24 Az égés időtartamát is lerövidítettük. Minél gyorsabb az égés, az el nem égett benzin-levegő keverék annál rövidebb ideig van kitéve magas hőmérsékletnek, így a normál égés még azelőtt lezajlik, hogy a kopogás jelentkezne. Az új motornál ennek érdekében különlegesen kimélyített dugattyútetőt alkalmaztunk, ami lehetővé teszi a lángfront akadálytalan tovaterjedését (illetve növekedését), továbbá új, többlyukú befecskendezőket szereltünk be, ami jobb porlasztási teljesítményt eredményezett. Mindezen újítások a leömlővel egyetemben számottevő, 15%-os nyomatéknövekedéshez vezettek (a jelenlegi Mazda 2.0 MZR benzinmotorhoz képest). Az autóvezetők különösen örömmel fogadják majd a SKYACTIV-G széles fordulatszám-tartományban jelentkező, érezhető nyomatéktöbbletét a 15%-kal kedvezőbb üzemanyagfogyasztásról nem is beszélve. 24

25 A szivattyúzási veszteségek minimalizálása A motor hatásfokának javításához azokat a szivattyúzási veszteségeket is mérsékelni szükséges, amelyek részterhelésen jelentkeznek, amikor a dugattyú a szívási ütemben lefelé mozdulva levegőt szív be. A hengerbe bejutó levegő mennyiségét általában a szívócsőben elhelyezkedő pillangószelep szabályozza. Kis motorterhelésnél csupán kis légmennyiségre van szükség, ilyenkor a pillangószelep csaknem teljesen zárva van, így a szívócsőben és a hengerben a légkörinél kisebb nyomás uralkodik, a lefelé mozgó dugattyúnak tehát erős vákuumot kell leküzdenie. Ezt a jelenséget nevezik szivattyúzási veszteségnek, ami értelemszerűen hátrányosan befolyásolja a motor hatásfokát. A fokozatmentesen változó S-VT szekvenciális szelepvezérlés szívóés kipufogó oldali alkalmazásával a Mazdának sikerült minimálisra csökkentenie a szivattyúzási veszteséget. Az S-VT rendszer módosítja a szelepek nyitási és zárási idejét, és ezzel lehetővé teszi, hogy a beszívott levegő mennyiségét a pillangószelep helyett a motor szelepei szabályozzák. Szívási ütemben a pillangószelep és a szívószelep egyaránt teljesen nyitva van, amíg a dugattyú lefelé mozog. A szívási ütemnek akkor van vége, amikor a dugattyú eléri a henger alját (alsó holtpont). Ha azonban ekkor bezárnak a szívószelepek, túl sok levegő lesz a hengerben. Ne feledjük: kis motorterhelésen csupán kis mennyiségű levegőre van szükség. Ezért aztán a fölösleges levegő kiszorítása érdekében a szívóoldali S-VT rendszer nyitva tartja a szívószelepeket, miközben a dugattyú elindul fölfelé (sűrítési ütem). Amikor az összes fölösleges levegő távozott, bezárulnak a szívószelepek. Az S-VT rendszer ezzel a

26 megoldással minimalizálja a szivattyúzási veszteségeket, és javítja az egész égési folyamat hatásfokát. Normál esetben ennek az eljárásnak a hátránya az instabil égés: mivel a sűrítési ütem nyitott szívószelepek mellett kezdődik meg, csökken a hengeren belüli nyomás, ami megnehezíti a benzin-levegő keverék égését. Ez a probléma azonban nem jelentkezik a SKYACTIV-G technológia esetén, hála a magas, 14,0:1 sűrítési viszonynak. A nagy kompresszió-viszonynak köszönhetően megnő az égéstérben a hőmérséklet és a nyomás, ezért az égési folyamat stabil marad (a csökkentett szivattyúzási veszteségek ellenére), a motor hatásfoka pedig nő. 26

27 Tömegcsökkentés, és a belső súrlódás mérséklése Egy jármű általános agilitása értelemszerűen javítható, ha csökkentjük egyes alkotóelemeinek méretét és tömegét. A motor teljes körű újratervezése kiváló alkalom arra, hogy a tömegcsökkentés új módjait térképezzük fel. Az SKYACTIV-G motor dugattyúi 20, hajtókarjai 15%-kal könnyebbek, az erőforrás belső súrlódása pedig 30%-kal kisebb, mint a jelenlegi 2.0 MZR motoré, így az új motor könnyen alkalmazkodik a terhelésváltáshoz, tovább öregbítve az általa hajtott Mazdák sportos hírét. Ráadásul mindeközben kevesebb energiát használ fel, így a mostani motornál 15%-kal takarékosabb.

28 6. A SKYACTIV-D dízelmotor A Mazda új generációs, innovatív motorcsaládjának második tagja egy dízel erőforrás: a vadonatúj, közös nyomócsöves SKYACTIV-D. 14,0:1 sűrítési viszonya megegyezik a SKYACTIV-G benzinmotoréval, és ezzel a SKYACTIV-D a világ legalacsonyabb kompressziójú dízelmotorja; emellett az egyik legelső, amely anélkül teljesíti a (csak 2014-ben hatályba lépő) Euro6-os emisszió előírásokat, hogy költséges redukciós katalizátorra (SCR) vagy báriumcsapdás NOx katalizátorra (LNT) volna szüksége. A dízelmotorok működéséhez nincs szükség gyújtógyertyára: a hengerbe befecskendezett üzemanyag-keverék a nagy nyomáson, illetve az abból eredő magas kompressziós hőmérsékleten önmagától gyullad meg, a dugattyú felső holtpontja közelében, vagy amikor a dugattyú teteje legközelebb van hengerfejhez. A megbízható hidegindítás, valamint a bemelegedés során is stabil égés érdekében a hagyományos dízelmotorok igen nagy, 16:1 18:1 sűrítési viszonyt alkalmaznak. A Mazda egyedi SKYACTIV-D motorja azonban más úton jár. 28

29 Az alacsony, 14:1 sűrítési aránynak köszönhetően optimálisan időzíthető az égés. Kisebb sűrítési viszony mellett csökken a felső holtpontnál (top dead centre, TDC) mért kompressziós hőmérséklet és nyomás. Ennek következében az égési folyamat elnyúlik, még ha a TDC közelében fecskendezzük is be az üzemanyagot, ez pedig a levegő és az üzemanyag jobb elkeveredését teszi lehetővé. Mivel így nem lesznek magas hőmérsékletű, illetve oxigénhiányos területek, egyenletesebb az égés, ami mérsékli a nitrogén-oxidok és a korom kialakulását. Ráadásul a felső holtpont közelében indított befecskendezés és égés nagyban megnöveli a dízelmotor hatásfokát: a tágulási arány (vagyis a tényleges munkavégzés) nagyobb lehet, mint egy nagy sűrítési viszonyú dízelmotor esetében. Magyarul: az égés optimalizált időzítése révén a SKYACTIV-D jobban képes kiaknázni az üzemanyagban rejlő energiát ez a 20%- os fogyasztás-csökkenés legfontosabb oka.

30 Euro6 NOx-kezelés nélkül Alacsony sűrítési viszonyának köszönhetően a SKYACTIV-D motorban tisztább égés megy végbe, a motor jóval kevesebb nitrogén-oxidot bocsát ki, és gyakorlatilag egyáltalán nem termel kormot. Az erőforrás ezért NOx katalizátor nélkül is képes teljesíteni a világ legszigorúbb NOx határértékeit felvonultató emissziós előírásokat (pl. Euro6). A Mazda SKYACTIV-D motorja a mai napig úttörőnek számít egyetlen más gyártó sem próbálta meg utánozni, ami elsősorban az alacsony kompresszióval járó rendszer hátrányainak tudható be. A hidegindítás, illetve hidegüzemű működés során pl. a kompressziós gyújtási hőmérséklet általában túlságosan alacsony volna egy csupán 14:1 sűrítési arányú dízelmotor esetében. Az erőforrás egyenetlenül járna, különösen télen, az üzemi hőmérséklet eléréséig gyakran kihagyna a gyújtás, szélsőségesen hideg időben pedig lehet, hogy be sem indulna a motor. 30

31 Kipufogó oldali változó szelepemelés (VVL) Ezért a hidegindítás és hidegüzem javítása érdekében a Mazda kerámia izzítógyertyákkal, valamint kipufogó oldali változó szelepemeléssel szerelte fel SKYACTIV-D dízelmotorját. Az utóbbi technológia lehetővé teszi a forró gázok belső visszaáramoltatását az égéstérbe. A folyamat a következőképpen működik: az első munkaütemet az izzítógyertya segítségével hajtja végre a motor; ezzel a kipufogógáz hőmérséklete eléri a szükséges hőmérsékletet. Miután a motor elindult, a kipufogószelep a szokásossal ellentétben nem zár be a szívás során, hanem résnyire nyitva marad, lehetővé téve némi kipufogógáz visszaáramlását. Ezzel megnő az égéstérben a levegő hőmérséklete, ami elősegíti a levegő-üzemanyag keverék soron következő gyújtását, és megakadályozza a gyújtás kihagyását. A tömeg és a belső súrlódás csökkentése A SKYACTIV-D erőforrás kisebb sűrítési viszonya kisebb maximális nyomást jelent, így a motor alkatrészeit kisebb mechanikus terhelés éri, mint a hagyományos dízelmotorok esetében. Ennek eredményeként mérnökeink a tömegcsökkentés égisze alatt szabadabban módosíthatták a motor szerkezetét. A vékonyabb falú hengerfejek és az azokkal integrált kialakítású leömlő összesen 3kgmal könnyebb, mint eddig, míg az immár alumíniumból készült blokk további 25kg megtakarítást eredményez.

32 Ehhez vegyük hozzá a 25%-kal könnyebb dugattyúkat és forgattyús tengelyt, valamint a 20%-kal mérsékelt belső súrlódást (a jelenlegi Mazda MZR-CD dízelmotorhoz képest) a vezető számára mindez kivételes robbanékonyságot, nagyobb húzóerőt és jobb üzemanyag-fogyasztást jelent. 32

33 Kétfázisú turbófeltöltő A turbófeltöltő nem csupán nagyobb forgatónyomatékhoz segíti hozzá a dízelmotorokat, de az üzemanyag-fogyasztást is csökkenti, a károsanyag-kibocsátás mérséklése mellett. A SKYACTIV-D erőforrás kétfázisú turbófeltöltést alkalmaz. A motoron egy kisebb és egy nagyobb turbófeltöltőt helyeztünk el, amelyek a menetviszonyoktól függően felváltva üzemelnek. A kisebbik, gyorsan reagáló feltöltő kis fordulatszámon szállít levegőt az égéskamrákba, ezzel javítva a kezdeti forgatónyomatékot, és kiküszöbölve a turbólyukat. A turbólyuk abnormálisan alacsony forgatónyomatékot és rossz gázreakciót eredményez, kiváltó oka pedig, hogy a kipufogógáz nyomása nem elég nagy ahhoz, hogy a turbófeltöltő turbinakerekét a kellő töltőnyomás eléréséhez szükséges fordulatszámra gyorsítsa fel. A két turbó azonban együtt kis fordulatszámon is nagy nyomatékot és élénk gázreakciót biztosít, a motor csúcsteljesítménye pedig szokatlanul magas fordulatszámon jelentkezhet: a SKYACTIV-D könnyedén elforog az 5200/percnél kezdődő piros tartományig. A konstrukció sem a teljesítmény, sem a menetdinamika vagy a vezetési élmény terén nem jelent kompromisszumot, noha a motor különösen hatékonyan működik. A kétfázisú turbófeltöltő és a kis sűrítési viszony szinergetikai hatása a gyújtás optimális időzítését teszi lehetővé. Mivel az égés megfelelő mennyiségű levegő (oxigén) jelenlétében történik, minimális NOx és korom keletkezik.

34 7. SKYACTIV-Drive automata sebességváltó Annak érdekében, hogy létrehozza az ideális automata sebességváltót, a Mazda a következő szempontokra fókuszált: jobb üzemanyag-fogyasztás közvetlen gázreakció lágy, finom sebességváltás kényelmes gyorsítás Az új SKYACTIV-Drive váltó mindezt teljesíti és még sokkal többet is. 34

35 Az új SKYACTIV-Drive automata sebességváltó a hagyományos automaták előnyeit a fokozatmentes váltóművek (CVT) és a dupla kuplungos váltók kedvező tulajdonságaival ötvözi. Gyorsan és finoman vált, már alacsony fordulatszámoktól kezdve dinamikusan reagál a terhelésváltásokra, és új mércét állít fel az üzemanyagtakarékosság terén. A SKYACTIV-Drive lelke egy újonnan kifejlesztett, hatfokozatú hidrodinamikus nyomatékváltó, amelynek mind a hat fokozatához különösen széles tartományban aktív, áthidaló tengelykapcsoló tartozik. Az áthidalási arányt a jelenlegi ötfokozatú automataváltó 64%-os értékéről 89%-ra növeltük. A motor és a sebességváltó között korán létrejövő áthidalás (ami lehetővé teszi a kerekek közvetlen meghajtását) kiküszöböli a

36 gyorsítás közben máskülönben tapasztalható teljesítményveszteséget, és közvetlenebb vezetési élményt nyújt. A teljesítményvesztés megelőzése nem mellékesen az üzemanyagfogyasztást is csökkenti. Egy ilyen szerkezet elképzelhetetlen volna rendkívül precíz hidraulika nélkül: annak érdekében, hogy a váltómű működéséhez szükséges, gyors és pontos olajnyomás-modulációt lehetővé tegye, egyben javítsa a rendszer megbízhatóságát, a Mazda egy mechatronikai modullal szerelte fel a SKYACTIV-Drive váltót. Az áthidalási tartomány kiterjesztése a vezetési élmény és az üzemanyag-takarékosság miatt szükséges, másfelől viszont ez a megoldás növeli a kellemetlen zajok és rezgések (NVH) előfordulását, hiszen nincs, ami kiegyenlítse a motor és a sebességváltó forgási sebessége közötti különbséget. Az új nyomatékváltót úgy alakítottuk ki, hogy megoldást kínáljon erre a helyzetre. A kiterjesztett áthidalásnak köszönhetően a hidrodinamikus nyomatékváltó kizárólag egészen kis sebességeknél jut szerephez, ezért méretét lecsökkenthettük, így elfért mellette egy hatékony csillapító egység (a zajok és rezgések elnyelésére), valamint egy olyan, többtárcsás áthidaló tengelykapcsoló és működtető dugattyúja, amely tartósabb, jobban szabályozható kapcsolást tett lehetővé A SKYACTIV-Drive kétféle kivitelben létezik: az egyik 270 Nm, a másik 450 Nm forgatónyomatékkal terhelhető, így ezek az automata sebességváltók tökéletesen kompatibilisek a SKYACTIV benzin- és dízelmotorokkal. 36

37 8. SKYACTIV-MT manuális sebességváltó A Mazda egy teljes egészében új fejlesztésű, igen pontosan kapcsolható hatfokozatú sebességváltót tervezett. A különösen kisméretű és könnyű, csökkentett belső súrlódású szerkezet a rendelkezésre álló erőforrások gazdaságos felhasználásának kiváló példája. 37

38 Akárcsak az automata sebességváltó, a manuális egység is kétféle kivitelben készült, igazodva a motorok eltérő nyomatékszintjéhez. A fejlesztők célja az volt, hogy modelltől függően 7-16%-kal csökkentsék a váltómű tömegét (a jelenlegi váltóhoz képest). Ehhez teljes egészében újra kellett gondolni a sebességváltó szerkezetét, és valóban újszerűt alkotni, hiszen napjaink kézi kapcsolású sebességváltói viszonylag egyszerű szerkezetűek. A Mazda ezért a váltó minden egyes alkotóelemét szemügyre vette, és felülvizsgálta azok funkcionalitását. Az új SKYACTIV-MT szerkezet, amely rövidebb előtéttengelyt kapott, nagyobbik kivitelében pedig nem rendelkezik külön hátrameneti tengellyel, kiválóan példázza a Mazda innovatív szellemiségét. 38

39 A mérce: az MX-5 Az elvárások listáján előkelő helyen szerepelt a sportos kapcsolhatóság, amelyhez az MX-5 roadster kivételesen precíz, gyorsan kapcsolható kézi sebességváltója szolgált példaképül. Az új váltómű váltógombja mindössze 45mm-es úton mozdul el üresből bármelyik fokozatba. A kar feszes megvezetése az MX-5-ösre emlékeztet: gyakorlatilag ugyanolyan precíz, mégis könnyed a kapcsolás. Magyarul: a SKYACTIV-MT egyértelműen hordozza a Mazda legfőbb értékeit.

40 A Mazda kifinomult mechanizmust alkalmazva valósította meg az elvárt kapcsolási pontosságot és feszes érzetet. Az optimális működtetési jellemzőket gondosan mérlegelték, amihez az MX-5 kapcsolási érzetét, mint etalont összevetették az európai vetélytársak hasonló értékeivel. Az új kézi váltó folytonos, könnyedebb kapcsolhatóságot kapott, kisebb ellenállással. A pontosabb, feszesebb működtetés érdekében a váltót úgy alakítottuk ki, hogy a váltási folyamat elején kissé súlyosnak érződjön, majd egyre könnyedebben mozogjon, mintha csak magától besiklana a kívánt fokozatba. 40

41 9. A SKYACTIV karosszéria & SKYACTIV futómű A Fenntartható Zoom-Zoom azt jelenti, hogy a takarékosság és hatékonyság érdekében nem kell lemondanunk a vezetés élményéről. Ennek a stratégiának a megvalósítása pedig elképzelhetetlen volna súlycsökkentés nélkül. Könnyű építés: a Mazda szakterülete A Mazda kiemelt figyelmet szentel a tömegnek, hiszen a könnyebb járművek takarékosabban és élvezetesebben vezethetők. Jobb az üzemanyag-fogyasztásuk, ugyanakkor kis tömegük javítja menetteljesítményeiket a gyorsulást, a vezethetőséget és a fékteljesítményt egyaránt. Ezzel szemben a nagyobb tömeg még nagyobb tömeget szül: a súlyos karosszéria mozgatásához nagyobb, tehát nehezebb motorra van szükség, ami nagyobb üzemanyagtartályt feltételez, és így tovább. Vegyük például az MX-5 roadstert. A mozgékony sportautó megváltoztatta a piacot; vezetését könnyű felépítése teszi oly élvezetessé. Feszes kormányzása, tökéletes súlyelosztása, valamint alacsony tömegközéppontja az eleve alacsony össztömeg miatt még markánsabban érvényesül.

42 A kis tömegű szerkezetre a 2007-ben bevezetett, második generációs Mazda2 szolgálhat még példával. Az elődjénél 100kgmal könnyebb, és ezáltal a folyton nagyobb és nehezebb autókra váltó kisautó-kategóriában érvényesülő trenddel szembe szegülő Mazda2 sokkal gazdaságosabb, és jobb menettulajdonságokat kínál, ugyanakkor biztonságosabb is. A költséghatékonyság egyedi megközelítése Ugyanez a hagyomány érvényesül a SKYACTIV karosszéria esetében. Ahelyett, hogy egyes (és gyakran igen költséges) anyagokra támaszkodtunk volna, mint a szénszál vagy az alumínium, különleges tömegcsökkentési megközelítés alkalmaztunk. Holisztikus, felhasználóbarát filozófiánk három alapvető eleme a 42

43 karosszéria-szerkezet és kialakítás optimalizálása, az új gyártási folyamatok bevezetése, valamint az alkalmazott anyagok lecserélése, amelyek révén könnyebb, erősebb és biztonságosabb autókat kívánunk építeni. A Mazda számottevő tömegcsökkentési potenciált lát például a nagy szilárdságú acélokban. Az ügyfél a költséghatékony anyagok hatékony felhasználásából eredő megfizethetőségből profitál. Az eredmények pedig magukért beszélnek: az új SKYACTIV karosszéria 8%-kal könnyebb elődjénél. A Mazda azt a célt tűzte ki maga elé, hogy minden új modellje 100kg-mal könnyebb legyen elődjénél. Ez pedig szinergiát teremt a többi SKYACTIV technikai fejlesztéssel, hiszen fokozza a SKYACTIV motorok potenciális teljesítményét. 43

44 SKYACTIV karosszéria A Mazda Fenntartható Zoom-Zoom iránti elhivatottsága az, ami a K+F részlegeket arra ösztönzi, hogy olyan, környezetbarát autókat tervezzenek, amelyek a legszigorúbb nemzetközi biztonsági előírásoknak is megfelelnek, viszont vezetésük is élmény. A SKYACTIV karosszériával szemben támasztott elvárások olykor ellentmondtak egymásnak. A konfliktus feloldása érdekében a tervezőknek vissza kellett térniük a rajzasztalhoz. Az eredmény: olyan, új generációs modellekhez tervezett karosszériák, amelyek új mércét állítanak a könnyű építési mód terén. 44

45 Könnyebb és merevebb, hála az egyenes és folytonos szerkezeti elemeknek Az erőhatások hatékony elvezetése érdekében a könnyű, mégis szilárd karosszériának a lehető legtöbb egyenes szakaszból kell állnia. Az alkotóelemeket úgy kell elrendezni, hogy az erőhatások a teljes szerkezeten oszoljanak el, ahelyett hogy egyes gócpontokban összpontosulnának. A Mazda mérnökei egy olyan szerkezeti kialakítást dolgoztak ki, amely az autó orrától a faráig folytonos, egyenes vonalakból áll, és amelynek padlószerkezetéből a lehető legteljesebb mértékben eltávolítottak minden ívet. 45

46 A hátsó felfüggesztés bekötési pontjai például közvetlenül a karosszéria alsó vázszerkezetéhez csatlakoznak kettős merevítéssel. Ezen kívül a karosszéria felső részét alkotó négy, függőlegesen elhelyezkedő gyűrűs szerkezetet (köztük a tetőkeretet és az A oszlopot is) az alsó vázszerkezet merevítési területéhez rögzítettük, ami tovább fokozza a karosszéria szilárdságát. A futóművek átdolgozott kereszttartói ugyanakkor nem csak helyi szinten fokozzák a karosszéria merevségét, de általános érvénnyel is, hiszen bekötésük során optimalizáltuk a karosszéria felfogatási pontjait. 46

47 Többszörös erő-elvezetés útvonal szavatolja a fokozott biztonságot A Mazda egyik alapvető vezérlő elve, hogy szüntelenül tökéletesítse autóinak passzív biztonságát. A vállalat ezért különleges, többszörös erő-elvezető vonalakat kínáló szerkezettel szerelte a SKYACTIV karosszériát. A szerkezet az ütközés energiáját több irányban oszlatja el, és ezzel hatékonyan nyeli el azt. Frontális ütközés esetén például az ütközés energiáját három folytonos vonalon vezeti (és ezáltal nyeli) el a szerkezet: egy fel az A-oszlop felé, egy lefelé, az alváz felé, végül egy harmadik, középső vonalon keresztül el egészen a karosszéria oldalfaláig. A felső szerkezeti ág több szerepet is betölt: nem csupán az A-oszlophoz vezeti el az energiát, hanem az elülső vázszerkezet esetleges felfelé emelkedését is megakadályozza, hiszen az negatívan befolyásolná az energia kívánt mértékű elterelését. A SKYACTIV karosszérián még az ajtó is ütéselnyelő szerkezetű. Ráadásul a többszörös erőelvezetési struktúra az oldalirányú ütközések ellen is véd, nagyban fokozva az utasok biztonságát.

48 Gyártás ragasztással erősített hegesztés és több ponthegesztés Ragasztásos hegesztést alkalmaztunk a tetősín területén, amivel körkörös, gyűrűszerű, merevítő szerkezetet hoztunk létre. A karosszéria összeszerelése során a korábbiakban ez a szerkezeti elem nem volt kapcsolatban a C-oszloppal. Most az alkatrészeket már előre összeillesztik, és egységes elemként küldik át az összeszerelő sorra. A Mazda ezzel folytonos ragasztásos rögzítést ért el, ugyanakkor nagymértékben megnövelte a ponthegesztések számát, ami jelentős mértékben javítja a karosszéria kiváló merevségét. 48

49 Nagyobb arányban alkalmazott nagy szilárdságú acél elemek fokozzák a merevséget, egyben csökkentik a tömeget A Mazda SKYACTIV karosszéria számottevően nagyobb arányban (a korábbi 40 helyett 60%) alkalmaz nagy szilárdságú acél elemeket. A vékony, mégis erőteljes, nagy szilárdságú acélok egyszerre csökkentik az autó tömegét és fokozzák a vázszerkezet merevségét. A mérnökök erőfeszítései sikerrel jártak: intézkedéseik eredményeként az új SKYACTIV karosszéria kategóriaelső tömegés merevség-adatokkal büszkélkedhet, ami azt is jelenti, hogy a vázszerkezet beleillik a Mazda Fenntartható Zoom-Zoom stratégiájába.

50 A SKYACTIV futómű Mint a többi SKYACTIV technikai fejlesztés esetén, a Mazda futóműmérnökeinek is egymásnak ellentmondó célokat kellett megvalósítania: kimagasló fürgeség és egység érzete vezető és autó között, kiváló egyenesfutás nagy sebességnél, kategóriaelső rugózási komfort mellett. A közvetlenebb kormányzás különösen kis és közepes sebességeknél azonban rossz hatással van a nagy sebességnél mutatott vezethetőségre és stabilitásra; a fürge és kezes viselkedés pedig nehezen összeegyeztethető a kényelmes rugózással. Mindezeken túl a fejlesztőknek jelentős mértékben csökkentenie kellett a futómű tömegét. A Mazda mérnökei sikeresen teljesítették mindezen feladatokat, és létrehozták a SKYACTIV futóművet, amely egyedi filozófiát alkalmazva oldja fel a fenti konfliktusokat. 50

51

52 Kis és közepes sebességnél mutatott agilitás és nagy sebességű stabilitás összeegyeztetése Az első kihívás az volt, hogy egy kis és közepes sebességtartományokban kezes, pontos irányíthatóságot mutató futóműnél megvalósítsák a nagy sebességű stabilitás kívánalmát. A Mazda ennek érdekében egy olyan, új elektromos szervokormányt tervezett, amely már kis sebességnél is közvetlenül reagál a vezető utasításaira, és ezzel intenzívebb vezetési élményt nyújt. Rövidebbre vették a kormánymű áttételét (közvetlenebb kormányzás), ami elősegíti a közvetlen kormányreakciókat és fokozza a függőleges tengely körüli elfordulás sebességét (könnyedebb befordulás), ami kis sebességnél is precíz kormányzást eredményez. Ez a közvetlen kormányzás azonban nagy sebességnél túlérzékennyé teheti a járművet. 52

53 A mérnökök ezért átdolgozták a hátsó futómű geometriáját. A finomabb karosszériamozgások érdekében optimalizálták a lengőkarokat, és a saját kormányzási jellemzők fejlesztése révén fokozták a hátsó kerék tapadását, ezzel kiküszöbölve a nem kívánatos legyező mozgásokat. A stabilabb nagy sebességű egyenesfutás érdekében megnövelték az első kerekek utánfutási szögét, és ezzel magát az utánfutást is (ld. ábra), ami elősegíti a kormánymű önbeállását. A rásegítés mértéke kis sebességnél megnő, elősegítve a könnyed kormányozhatóságot, és megteremtve a lassú haladásnál kívánatos egyszerű manőverezhetőséget. Ennek köszönhetően a jármű egyszerre stabil és agilis: az új generációs Mazda modellek vezetői minden sebességtartományban optimális viselkedést tapasztalhatnak. Kis és közepes sebességnél mutatott agilitás és a kimagasló rugózási kényelem összeegyeztetése A felfüggesztés a vázszerkezet és a kerekek közötti interfész, ezért alapvető jelentőséggel bír az autó vezethetősége szempontjából. A felfüggesztés kialakítása és szerkezete határozza meg a kormányzás pontosságát, valamint a menetkomfortot. Ezért a Mazda

54 mérnökeire váró másik nagy feladat az volt, hogy a felfüggesztés szerkezetét optimalizálják. Az agilitás és menetkomfort közötti optimális egyensúly megteremtésében a hátsó felfüggesztés bizonyult kulcsfontosságúnak. A mérnököknek anélkül kellett javítaniuk a vezethetőséget, hogy keményebb rugókat vagy feszesebb lengéscsillapítást alkalmaztak volna. Mindenekelőtt a lengéscsillapítók hatékonyabb működése érdekében úgy helyezték el azok bekötési pontjait, hogy nagyobb legyen az erőkarok aránya. Ezzel, noha a csillapítási erő és a felső gumibak keménysége egyaránt megnőtt, mérséklődött ezek menetkényelemre gyakorolt hatása. A hátsó felfüggesztés hosszlengőkarjának bekötési pontját feljebb alakították ki, így a megváltozott úton mozgó hosszlengőkarok könnyebben képesek elnyelni az útfelületről közvetített, hosszirányú ütéseket és erőhatásokat. Ez egyben a menetkomfortot is javítja, ugyanakkor 54

55 megakadályozza a jármű farának függőleges mozgását, ami fékezés során fokozott stabilitást, és ezáltal rövidebb fékutat eredményez. A kisebb tömeg és a nagyobb merevség összeegyeztetése A futómű 14%-kal könnyebb a jelenlegi szerkezetnél*, mégis merevebb annál. Ez volt a hármas számú áttörés a futómű-fejlesztés terén. (* A C/D szegmensre (Mazda6) vonatkozó összehasonlítás) A mérnökök a kívánt tömegcsökkentés érdekében Legfőbb figyelmet szenteltek az kereszttartóknak. Miután meghatározták a funkcionális elvárásokat, CAE (számítógéppel segített tervezés) technológiával 55

56 alkották meg a koncepcionális modellt, és hangolták össze annak optimális szerkezetét a jármű egészével. Az autó elülső részének középső elemét meghosszabbították, és csökkentették az alsó lengőkar bekötési pontjának a kerék középvonalától mért távolságát. Hátul meghosszabbították a kereszttartókat, és csökkentették az oldalsó hosszlengőkar bekötési pontjának a kerék középvonalától mért távolságát. Elöl és hátul egyaránt eltávolították a hegesztési peremeket, ezzel stabilabbá téve a hegesztett területek csatlakozásait. Mindezen módosítások egy érezhetően merevebb, ugyanakkor könnyebb futóművet eredményeztek (ld. ábra). 56

57 Az intelligens megoldások alkalmazása révén elért részeredmények összessége hozta létre a SKYACTIV futóművet. A mérnökök teljesítették a kitűzött célt: a futómű maradéktalanul kínálja az új generációs Mazdáktól elvárható vezetési élményt, biztonságot, menetkomfortot, kezességet és stabilitást.
