1 IPARI SZÁRÍTÓ VASALÓ HENGEREK A HENGER ÁTMÉRŐJE 350, 500 mm VASALÓK BEILLESZTETT SZÉLESSÉGGEL: 1400 mm 1600 mm 2000 mm 2500 mm 3200 mm VASALÓK KÉTOLDALÚ KILÉPÉSSEL ÉS ÖSSZERAKÓVAL, VAGY ÖSSZERAKÓ NÉLKÜL BEILLESZTETT SZÉLESSÉGGEL: 2000 mm 2500 mm 3200 mm PROGRAMOZÁSI KÉZIKÖNYV C Kiadás dátuma: 25 Aug 2006

2

3 I35/50, IF50, IR50 PROGRAMOZÓ KÉZIKÖNYV HENGERES VASALÓGÉPEK, SZÉLESSÉG KAIDÁS DÁTUMA: /1600/2000/2500/3200 MM KÉTOLDALI KIRAKÓS, C HAJTOGATÓS GÉPEK, VAGY HAJTOGATÓ NÉLKÜL BERAKÓSZÉLESSÉG 2000/2500/3200

4

5 LSR35/50,LSRP50,LSRA50 PROGRAMOZÓ KÉZIKÖNYV HENGERES VASALÓGÉPEK, SZÉLESSÉG KAIDÁS DÁTUMA: /1600/2000/2500/3200 MM KÉTOLDALI KIRAKÓS, C HAJTOGATÓS GÉPEK, VAGY HAJTOGATÓ NÉLKÜL BERAKÓSZÉLESSÉG 2000/2500/3200

6

7 1. TARTALOM Kiadás dátuma: Oldal: 1. TARTALOM FIGYELMEZTETÉSEK ÉS JELKÉPEK A HASZNÁLT JELKÉPEK A VEZÉRLÉS LEÍRÁSA AZ OPL VÁLTOZAT BILLENYTŰINEK MŰKÖDÉSE AZ ÉRMEBEDOBÓS VÁLTOZAT BILLENTYŰINEK FUNKCIÓJA AZ INICIÁLÁS A HIBAKÓDOK, HIBAJELENTÉSEK ÁTTEKINTÉSE, HIBÁK ELHÁRÍTÁSA A HIBÁK ELHÁRÍTÁSA A GYAKRABBAN ELŐFORULÓ GONDOK MEGOLDÁSA HIBAJELENTÉSEK MI A TEENDŐ A HIBAJELNTÉSEK MEGJELENÉSEKOR A HIBAJELENTÉSEK ÁTTEKINTÉSE HIBAJELENTÉSEK ÉRTELMEZÉSE C KIADÁS DÁTUMA DOC PROGRAMOZÓ KÉZIKÖNYV 1

8 2. FIGYELMEZTETÉSEK ÉS JELKÉPEK A gyártó fenntartja magának a jogot, hogy bármikor, előzetes bejelentés nélkül megváltoztassa a specifikációt, melyet a kézikönyv tartalmaz. Az összes itt található információ csupán tájékoztató jellegű, ezért nem tartalmazhatja a gép összes részletes specifikumát. A programozó utasítások kézikönyve az angol eredeti változat fordítása. Jelen kézikönyv csak a Felhasználói kézikönyvvel és az Installációs kézikönyvvel együtt érvényes. A nem angol változathoz tehát még hozzá kell venni az angol változatot is, és így kapjuk meg a komplex érvényes utasításokat (nem vonatkozik a cseh változatra). Amennyiben Önnek nincs meg a szóbanforgó változat, kérjen egy példányt a forgalmazótól.! FIGYELEM - FONTOS! KÉRJÜK, FIGYELMESEN OLVASSA EL EZT A KÉZIKÖNYVET, MÉG MIELŐTT A GÉPET HASZNÁLATBA VENNÉ. A PROGRAMOZÓ BERENDEZÉSEK HELYTELEN HASZNÁLATA KOMOLYAN MEGRONGÁLHATJA AZ ELEKTRONIKUS BERENDEZÉSEKET, MAGÁT A GÉPET, ÉS SÚLYOS SZEMÉLYI SÉRÜLÉST IS OKOZHAT.! FIGYELMEZTETÉS! AZOKAT A MŰVELETEKET, MELYEKNÉL FEL KELL NYITNI A GÉPET, CSAK ÉS KIZÁRÓLAG SZAKKÉPZETT SZEMÉLYEK VÉGEZHETIK, AKIK ELŐZETESEN FOGANATOSÍTJÁK A TÖBBI DOLGOZÓ SZEMÉLYES BIZTONSÁGÁT VÉDŐ RENDELKEZÉST. AZ ILYEN MŰVELETEK BEFEJEZÉSE UTÁN, A GÉPET VISSZA KELL ÁLLÍTANI AZ EREDETI ÁLLAPOTÁBA. FIGYELMEZTETÉS! A GÉP BEKAPCSOLÁSA UTÁN A KIJELZŐN EGY RÖVID IDŐTARTAMRA MEGJELENIK A SZOFTWARE VERZIÓ JELÖLÉSE, PL. SR EZT AZ ADATOT EGYÜTT A GYÁRI SZÁMMAL ÉS A GÉP TÍPUSSZÁMÁVAL MINDEN EGYES LEVELEZÉSBEN, VAGY INFORMÁCIÓ KÉRÉS ESETÉN, MEG KELL ADNI A FORGALMAZÓNAK, ILL. A GYÁRTÓNAK. EZ A KÉZIKÖNYV AZ SW 1.30 ÉS A MAGASABB VERZIÓSZÁMOKRA ÉRVÉNYES. A KÉZIKÖNYV KÖZÖS A HAGYOMÁNYOS 350, 500 MM HENGERSZÉLESSÉGŰ OPL, VAGY ÉRMEBEDOBÓS VÁLTOZATÚ VASALÓGÉPEK, VALAMINT A KÉTOLDALI KIMENETTEL ÉS HAJTOGATÓVAL ELLÁTOTT, ILL. HAJTOGATÓ NÉLKÜLI VASALÓGÉPEK UTASÍTÁSAIVAL (A TOVÁBBIAKBAN CSAK VASALÓGÉP KÉTOLDALI KIMENETTEL) 500 MM-ES HENGERMÉRETTEL. A GÉPEK TEHERBÍRÁSA KÖZÖTTI KÜLÖNBSÉGEKET A KÉZIKÖNYV KELLŐKÉPPEN ISMERTETI A HASZNÁLT JELKÉPEK A KIHÚZHATÓ CÍMKE Csak az érmebedobó nélküli változatoknál (tovább csak OPL). A kihúzható címke a billentyűzet alsó részéből húzható elő, és lehetővé teszi a programnevek felírását 1-6- ig. A PROGRAMOZÁS KAPCSOLÓ Csak az OPL változatnál. A programozás kapcsoló segítségével lehet letiltani, vagy engedélyezni a programok mentését. A kapcsoló a gép bal lábazatában található, az elektromos elosztó fölött. a programok mentése letiltva a programok mentése engedélyezve FIGYELMEZTETÉS: A GÉP KEZELÉSE MENET KÖZBEN, CSAK MEGFELELŐEN SZAKKÉPZETT SZEMÉLYEK SZÁMÁRA ENGEDÉLYEZETT! FIGYELEM: FENNÁLL AZ ELEKTROMOS BALESETEK VESZÉLYE! A MEGFELELŐ SZAKÉPZETTSÉG NÉKÜLI SZEMÉLYEK A GÉPET CSAK ÁLLÓ HELYZETBEN KEZELHETIK, ÉS CSAK AKKOR, HA A GÉP A FŐKAPCSOLÓVAL VAN KIKAPCSOLVA. 2 PROGRAMOZÓ KÉZIKÖNYV C KIADÁS DÁTUMA DOC

9 3. A VEZÉRLÉS LEÍRÁSA A VEZÉRLÉS LEHETŐVÉ TESZI: OPL változat: akár 20 program is kialakítható (számozás 1 20), melyek mind a hőmérséklet, a sebesség, a ruha kiszállításának iránya - a kétoldali kirakós és hajtogatós változatú vasalógépnél - pedig még a hajtogatás paramétereinek kombinácija; a memóriában van továbbá tárolva a 0 program, melyet a gyártó állított be a 80 C, és 4 m/perc értékekre, ezért ez nem változtatható. Érmebedobós változat: a gép elindítása az érmebedobó automata közreműködésével lehetséges. Az automatát be lehet állítani az érmék minimális értékeire, valamint arra az összegre, melynél a gép elindul. Egyszerű kezelés billentyűkkel Hibajelentések megjelenítése VASALÁS ILL. HAJTOGATÁS KÖZBEN A KIJELZŐN A KÖVETKEZŐ ADATOKAT LEHET MEGJENÍTENI: OPL változat: A kiválasztott programot A kívánt, és a valós hőmérsékleteket A vasalás sebességét m/perc A kétoldali kimenettel és hajtogatóval rendelkező vasalógépnél még a hajtogatások számát ill. szélességét A világító LED jelzőlámpák az egyes billentyűk mellett a következőket jelzik: a gép állapota (üzemel, hűtés), azt hogy melyik paramétert mutatja éppen az alsó kijelző (hőmérséklet, sebesség, hajtogatások száma, hajtogatás szélessége), a kétoldali kirakós vasalógépnél még láthatjuk a ruha kiszállításának irányát, a kétoldali kirakós és hajtogatós vasalógépnél pedig még a hajtogatás állapotát is követhetjük. Érmebedobós változat: A kifizetett, hátralévő idő percekben Amennyiben aktív az idő visszaszámlálás funkciója (a gép üzemel), a megjelenített időben a tizedes vessző villogni fog AZ OPL VÁLTOZAT BILLENYTŰINEK MŰKÖDÉSE A program paraméterek valamelyik kapcsolójának megnyomása (a sebesség és a hőmérséklet, a kétoldali kirakós és hajtogatós gépnél pedig a hajtogatás paraméterei), illetve a Program választás megnyomása, a kövekezőket vonja maga után: A billentyű aktiválása (a nyomógomb melleti LED kigyullad), ami lehetővé teszi az adott paraméter megváltoztatását a + és a - billentyűk segítségével, lásd: az egyes billentyűk funkciója Az előző billentyű érvénytelenítése (az adott LED kialszik) Az adott paraméter ábrázolása az alsó kijelzőn (nem érvényes a Program választás ) billentyűre. Amennyiben tehát az alsó kijelzőn meg akarjuk jeleníteni pl. a hőmérsékletet, nyomjuk meg a Hőmérséklet billentyűt. Ha a sebességen akarunk változtatni, először is nyomjuk meg a Sebesség billentyűt, majd ezek után a sebességet a + és a - segítségével változtathatjuk. A paraméterek változtatása: A program egyes paramétereit meg lehet változtani, és az új értékek elmenthetők a memóriába. Az éppen ábrázolt paraméter megváltoztatásához, tartsuk lenyomva az adott paraméter billentyűjét 2 mp időtartamig. Ezek után a kijlező elkezd villogni, és a paraméter megváltoztatható a + és a - billentyűk segítségével. A kívánt érték beállítása után, a létrehozott új értéket jóvá kell hagyni az adott paraméter billentyűjének újboli rövid menyomásával, különben nem jön létre a változás és 2 mp múlva ismét az eredeti érték jelenik meg. Kivételt képeznek ez alól a Vasalás sebessége és a Programszám paraméterek ezeknél az értékeknél a változást közvetlenül idézhetjük elő a + és a - billentyűk lenyomásával, ebben az esetben nem kell jóváhagyni a megváltoztatott értékeket. Az így megváltoztatott paraméterek csak a gép kikapcsolásának pillanatáig maradnak érvényesek. A gép ismételt bekapcsolása után, újra a régi értékek lesznek beolvasva a memóriából. Amennyiben meg akarjuk tartani az új értékeket a gép kikapcsolása után is, el kell végezni a program mentését (lásd: a program mentésének billentyűje). Egy példa a hőmérséklet beállítására: Amennyiben a Hőmérséklet billentyű nem aktív, aktiváljuk egy rövid lenyomással a kijelzőn pedig megjelenik az aktuális hőmérséklet C KIADÁS DÁTUMA DOC PROGRAMOZÓ KÉZIKÖNYV 3

10 A következő rövid megnyomás után a kijlezőn a kívánt hőmérséklet értéke jelenik meg, a villogó pont pedig a kijelzőn azt mutatja, hogy a kívánt értékről van szó (aktuális és kívánt értékek csak a hőméréséklet esetében léteznek, a többi paraméter csupán egy értékkel rendelkezik) A Hőmérséklet billentyű hosszabb (2 mp) megnyomásával aktiváljuk az érték szerkesztő (editálás) üzemmódot a kijelző villogni kezd A + és a - billentyűk segítségével állítsuk be az új értéket Az értéket hagyjuk jóvá a Hőmérséklet billentyű rövid megnyomásával START A billentyű a gép elindítását kezdeményezi elindít minden motort, fűtést, és a kuplungos gépeknél a pedállal elindítható a berakóasztal is. A billentyű melletti LED a gép működését jelzi. PROGRAMVÁLASZTÁS Ez a billentyű teszi lehetővé a vasaláshoz szükséges program kiválasztását. A billentyű minden egyes megnyomása 1-gyel megnöveli a programszámot, a 20. program után pedig újra következik az 1. program (tehát a programok számának sorrendisége a következő: ). A 0. számú program a gép bekapcsolása után válik hozzáférhetővé. A programszámot tehát a + és a - billentyűkkel választhatjuk ki. A kiválasztott program beolvasására az említett billentyű utolsó megnyomását követő 2 másodperc elteltével kerül sor. A programválasztás üzemmód ezennel befejeződik, a programválasztó billentyű passzív állapotba kerül, míg az új program paraméterei folyamatosan megjelennek a kijelzőn, mindegyik 2 mp időtartamra. A paraméterrel együtt kigyullad az adott billentyű melleti LED jelzőlámpa. A megjelenítés sorrendje: Hajtogatás szélessége és a Hajtogatások száma (csak a kétoldali kimenettel és hajtogatóval ellátott vasalógépnél), majd a Hőmérséklet és a Sebesség. A sebesség és a megfelelő LED aktív állapotban marad. VISSZAFORGATÁS Amennyiben a billentyűt menet közben nyomjuk meg, a vasalógép leáll. Ha álló gépnél nyomjuk le ugyanezt a billentyűt, elindul a visszaforgatás, kb. annyi időre, míg a gép hengere megtesz 500 mm-t, miközben a sebesség ugyanakkora, mint a normál előre menetben. Ezek után a gép leáll, és újra el lehet indítani a visszaforgatást ugyanazzal a kapcsolóval, vagy elindítani a normál menetet a Start billentyűvel. A billentyű melleti LED azt jelzi, hogy a visszaforgatás aktív. A VASALÁS AUTOMATIKUS BEFEJEZÉSE A vasalógép rendelkezik a vasalás automatikus leállítása funkciójával, amennyiben a vasalóhenger hőmérséklete a 80 C érték alá sűllyed. Ezt a funkciót ennek a billentyűnek a megnyomásával aktiválhatjuk, a működést pedig a billentyű melletti LED villogása jelzi. Amennyiben ezt a funkciót aktiváltuk, a szokott formában lehet folytatni a vasalást, a fűtés természetesen ki van kapcsolva. Amint a vasalóhenger hőmérséklete lecsökken a 80 C hőmérséklet alá, a gép leáll, és ki lehet kapcsolni a főkapcsoló segítségével. A funkció bármikor megszüntethető a Start billentyű megnyomásával ezáltal a fűtés újra megjezdődik. A billentyű második funkciója a hibajelentés jóváhagyása a kijelzőn (törlése). Közben a sziréna 30 mp időtartamra elnémul. HŐMÉRSÉKLET Amennyiben a Hőmérséklet billentyű aktív, a kijelzőn a vasalóhenger aktuális hőmérséklete jelenik meg. A billentyű rövid megnyomása után a kijelző megjeleníti a kívánt hőmérséklet értékét kb. 3 mp időtartamra; a pont a kijelzőn azt jelzi, hogy kívánt értékről van szó. A kívánt érték minden esetben 3 mp időtartamig látható, aztán ismét az aktuális érték jelenik meg. A billentyű hosszabb lenyomása (2 mp) a kívánt hőmérséklet szerkesztő üzemmódját hívja elő. A hőmérsékletet 5 C-os lépésekben végezhetjük el, a C terjedelemben. 4 PROGRAMOZÓ KÉZIKÖNYV C KIADÁS DÁTUMA DOC

11 SEBESSÉG Amennyiben a Sebesség billentyű aktív, a kijelzőn a vasalóhenger sebssége látható. Ez a billentyű nem rendelkezik szerkesztő üzemmóddal: amikor a billentyű aktív, minden egyes + vagy - lenyomásával változik a sebesség. A megváltoztatott sebességet nem kell jóváhagyni. A sebesség 0,5 m/perc lépésekben változtatható, 1,5 8 m/perc terjedelmeben. +, - A billentyűk a kijelzőn ábrázolt értékek változtatását teszik lehetővé, fel és le irányban (az aktív billentyűhöz tartozó paraméter értékeiről van szó). A PROGRAM MENTÉSE Ez a billentyű csak a bekapcsolt programozó billentyű mellett működik. A hosszabb megnyomás (2 mp) az aktuális értékek mentését teszi lehetővé az éppen futó programba, mégpedig úgy, hogy ezek az értékek a gép következő bekapcsolásakor válnak felhasználhatóvá. Amennyiben az értékeket a billentyű megnyomásával nem mentjük el, a gép következő bekapcsolásakor az előző értékek kerülnek beolvasásra. Mentéskor a kijelzőn 2 másodpercre megjelenik a következő sor: A KÖVETKEZŐ BILLENTYŰK CSAK A KÉTOLDALI KIRAKÓVAL ELLÁTOTT HAJTOGATÓS VASALÓGÉPEKNÉL HASZNÁLATOSAK: A gép két üzemben engedélyezi a hajtogatást az adott hajtogatások számára történő hajtogatás, valamint a hajtogatás szélességére. Éppen az az üzem aktív, melynek a paramétere rendelkezik a nem nulla mennyiségű beállított értékkel. Az egyik paraméter beállítása azonban lenullázza a másik paramétert. Ha pl. a hajtogatás adott hajtogatásszámra üzemet választottuk ki, a hajtogatások száma 6-ra van beállítva. Ha most a hajtogatás szélességét beállítjuk egy tetszőleges - nem nulla - értékű számra, a hajtogatások száma automatikusan beáll a 0-ra, a gép pedig átáll a hajtogatás adott szélességre üzemmódra. Amennyiben mindkét paraméter 0 értékre van állítva, a gép egyáltalán nem fog hajtogatni. HAJTOGATÁSOK SZÁMA Amennyiben 0 cm hajtogatási szélességet - nem pedig nulla mennyiségű hajtogatásszámot - adtunk meg, a gép automatikusan átkapcsol a meghatározott hajtogatásszámú hajtogatás üzemmódba. A hajtogatás szélessége ebben az esetben automatikusan kerül kiszámításra az előzőleg vasalt ruhanemű lemért szélessége alapján. Ez az üzem alkalmas például az asztalterítők hajtogatására, mert képes biztosítani, hogy a középső hajtogatás pontosan az abrosz közepére kerüljön. Hasonlóképpen, mint ahogy meg kell adni a hajtogatott részek számát, amilyenre a ruhát a gép hajtogatni fogja, nem pedig a hajtogatt részek számát, 3.1.A. ábra hajtogatás negyedekre (4), és nem pedig 3 darab hajtogatás. A nyomógomb aktiválása után a kijelzőn megjelenik a beállított hajtogatások száma. A billentyű hosszabb megnyomása után (2 mp) a program előhívja a kívánt érték szerkesztése üzemmódot: A mennyiség beállítása >0 értékre, aktiválja a hajtogatás adott hajtogatásszmára üzemmódot A beállítás sorszámának rendje: 0-auto auto-2 az auto ( A ) választás azt jelenti, hogy a gép maga 3.1.A. ábra állapítja meg a hajtogatások számát úgy, hogy a hajtogatás szélességének mértéke megközelítse a 35 cm értéket. FIGYELMEZTETÉS: A STABIL HAJTOGATÁSSZÁMRA TÖRTÉNŐ HAJTOGATÁS ÜZEMMÓDJA, CSAK AZ EGYFORMA MÉRETŰ RUHANEMŰ HAJTOGATÁSÁRA ALKALMAS, MIVEL A RUHÁT MINDEN ESETBEN AZ ELŐZŐEKBEN HAJTOGATOTT RUHA ÁLTAL MEGADOTT HOSSZNAK MEGFELELŐEN C KIADÁS DÁTUMA DOC PROGRAMOZÓ KÉZIKÖNYV 5

12 HAJTOGATJA. AMENNYIBEN EGY ADAGBAN TÖBB KÜLÖNBÖZŐ MÉRETŰ RUHA IS TALÁLHATÓ, MINDEN EGYES DARABOT A GÉP KÜLÖNBÖZŐ SZÉLESSÉGŰRE FOG HAJTOGATNI, ÉS EZÉRT AZ ILYEN ESETEKBEN ALKALMASABB A HAJTOGATÁSI ÜZEMÓDOT A STABIL SZÉLESSÉGRE ÁLLÍTANI. A HAJTOGATÁS SZÉLESSÉGE Amennyiben a hajtogatás szélessége nem nulla értékű, a gép atomatikusan átkapcsol stabil szélességel történő hajtogatási üzemmódba. A ruha teljes hosszára való tekintet nélkül, a hajtogatás stabilan megadott szélességre fog történni, X mennyiségű hajtogatással (pl. 35 cm). Az üzemmód alkalmas pl. ágynemű hajtogatására. A hajtogatás szélességének beállítása >0 értékre, aktiválja a hajtogatás stabil szélességre üzemmódot A szélesség lehet cm, a lépés 1 cm, a lépés lefelé 28 cm-ről egyenlő 0 cm (nincs hajtogatás) 3.1.B. ábra HAJTOGATÁS IGEN/NEM Ez a billentyű kapcsolja be- és ki a hajtogatás üzemmódot, tehát, a hajtogatásal járó programnál is ki tudjuk kapcsolni a hajtogatást. A billentyű meletti LED az jelzi, hogy a hajtogatás be van kapcsolva. A KISZÁLLÍTÁS IRÁNYA A ruha kiszállítási iránya billentyűnek minden egyes megnyomása megváltoztatja a ruha kiszálításának irányát (előre/hátra); minden egyes irányt jelez a LED. Mindez érvényes a kétoldali kirakós és hajtogató nélküli vasalógépre is AZ ÉRMEBEDOBÓS VÁLTOZAT BILLENTYŰINEK FUNKCIÓJA Az érmebedobós változat esetében nem rendelkezünk a programkészítés lehetőségével, a vasalógép stabil hőmérsékletre és vasalási sebességekre van beállítva (lásd: 3.3. Az iniciálás c. fejezet). Az üzemeltetőnek lehetősége nyílik, hogy beállítsa a vasalási időt, mely megfelel egy érme értékének, és a minimális időtartamot, melyet meg kell fizetni ahhoz, hogy a gép elinduljon (lásd: 3.3. Az iniciálás c. fejezet). A felső kijelző állandóan jelzi a vasalás kifizetett, és még hátralévő idejét, míg az alsó kijelzőn a hőmérséklet látható. START A billentyű a gép elindítását kezdeményezi a minimálisan szükséges vasalási idő megfizetett időtartamára elindítja a henger meghajtását, a ventilátorokat és a fűtést. A billentyű mellet elhelyezett LED a gép működését jelzi. A billentyű második funkciója a hibajelentés jóváhagyása (törlése) a kijelzőn. Erre az időtartamra elhallgat a sziréna is egy 30 mp-es időtartamra. STOP Ez a billentyű a szállítószalagok megállítását hajtja végre, kikapcsolja a fűtést, lelassítja a vasalóhenger sebességét a minimálisra (a hengert nem lehet teljesen megállítani, mert az veszélyeztetné a vasalószalagok épségét, de akár tüzet is okozhatna). A vasalás kifizetett idejének visszaszámlálása eközben sem szakad meg. A gép normál üzemét meg lehet újítani a Start nyomógomb megnyomásával ekkor bekövetkezik a fűtés 6 PROGRAMOZÓ KÉZIKÖNYV C KIADÁS DÁTUMA DOC

13 újbóli megindítása, elindulnak a szállítószalagok, és újra beáll az eredeti vasalási sebesség. A billentyű második funkciója a hibajelentés jóváhagyása (törlése) a kijelzőn. Erre az időtartamra elhallgat a sziréna is egy 30 mp-es időtartamra. HŐMÉRSÉKLET Normál esetben az alsó kijlezőn a vasalóhenger aktuális hőmérséklete jelenik meg. A billentyű rövid lenyomása, megjeleníti a kijlezőn a kívánt értéket 3 mp időtartamra; a pont a kijelzőn azt mutatja, hogy kívánt értékről van szó. A kívánt érték minden esetben 3 mp időtartamra jelenik meg, aztán ismét az aktuális érték lesz látható AZ INICIÁLÁS Az iniciálás keretein belül lehet beállítani a fűtést, a vasalógép néhány paraméterét, a kétoldali kirakós változatnál pedig a vezérlés fajtáját (OPL / érmebedobós), a vasalás árát (érmebedobós változatnál) és megjeleníteni a gép üzemóráinak számát. A gépet a gyárból úgy szállítja ki a gyártó, hogy az helyesen van beállítva, ezért a gépet nem kell iniciálni. Az helyszíni iniciálás csak a vezérlőlap cseréje ill. az érmebedobós változanál, az idők beállításakor válik szükségessé. AZ INICIÁLÁS MEGKEZDÉSE Kapcsoljuk ki a gépet a főkapcsolóval, esetleg a központi stop kapcsolóval. A programozó váltókapcsolót (csak az OPL változatnál) a gép baloldali állványában találjuk meg (lásd: 2.2. Használt jelképek ). Váltsuk át a kapcsolót a nyitva helyzetbe (a pogramozás engedélyezett). Eközben tartsuk lenyomva a program mentésére szolgáló billentyűt, és kapcsoljuk be a gépet a kijelzőn megjelenik az In (inicialiálás). Következik az egyes paraméterek leírása. Az iniciálás minden egyes paramétere változtatható a + és a - nyomógombok segítségével. Az átlépést a következő paraméterre a Start billentyűvel hajthatjuk végre. A FŰTÉS FAJTÁJA Válasszuk ki az EL az elektromos, az St a gőz, és a gas a gázfűtéshez C KIADÁS DÁTUMA DOC PROGRAMOZÓ KÉZIKÖNYV 7

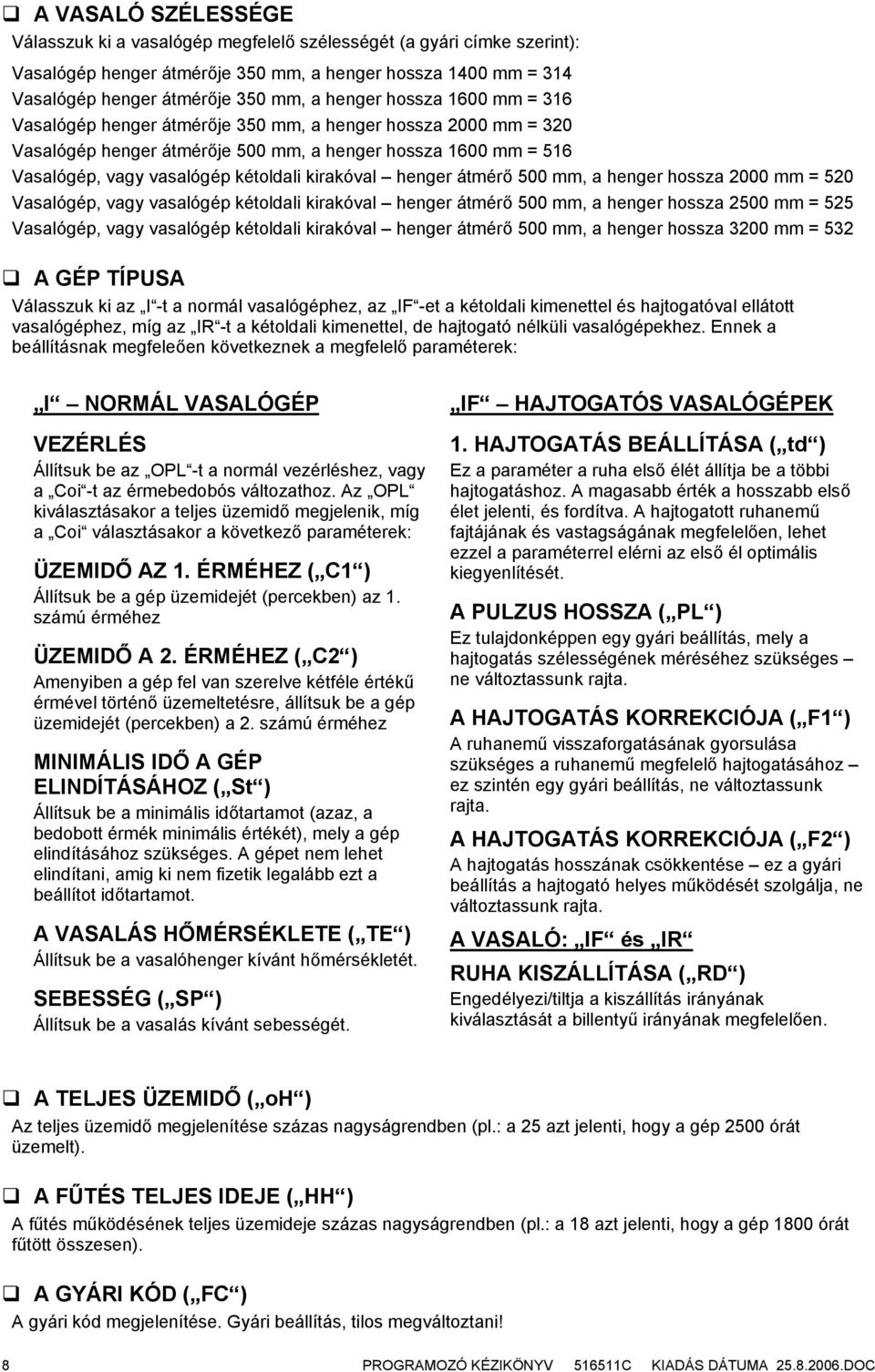

14 A VASALÓ SZÉLESSÉGE Válasszuk ki a vasalógép megfelelő szélességét (a gyári címke szerint): Vasalógép henger átmérője 350 mm, a henger hossza 1400 mm = 314 Vasalógép henger átmérője 350 mm, a henger hossza 1600 mm = 316 Vasalógép henger átmérője 350 mm, a henger hossza 2000 mm = 320 Vasalógép henger átmérője 500 mm, a henger hossza 1600 mm = 516 Vasalógép, vagy vasalógép kétoldali kirakóval henger átmérő 500 mm, a henger hossza 2000 mm = 520 Vasalógép, vagy vasalógép kétoldali kirakóval henger átmérő 500 mm, a henger hossza 2500 mm = 525 Vasalógép, vagy vasalógép kétoldali kirakóval henger átmérő 500 mm, a henger hossza 3200 mm = 532 A GÉP TÍPUSA Válasszuk ki az I -t a normál vasalógéphez, az IF -et a kétoldali kimenettel és hajtogatóval ellátott vasalógéphez, míg az IR -t a kétoldali kimenettel, de hajtogató nélküli vasalógépekhez. Ennek a beállításnak megfeleően következnek a megfelelő paraméterek: I NORMÁL VASALÓGÉP VEZÉRLÉS Állítsuk be az OPL -t a normál vezérléshez, vagy a Coi -t az érmebedobós változathoz. Az OPL kiválasztásakor a teljes üzemidő megjelenik, míg a Coi választásakor a következő paraméterek: ÜZEMIDŐ AZ 1. ÉRMÉHEZ ( C1 ) Állítsuk be a gép üzemidejét (percekben) az 1. számú érméhez ÜZEMIDŐ A 2. ÉRMÉHEZ ( C2 ) Amenyiben a gép fel van szerelve kétféle értékű érmével történő üzemeltetésre, állítsuk be a gép üzemidejét (percekben) a 2. számú érméhez MINIMÁLIS IDŐ A GÉP ELINDÍTÁSÁHOZ ( St ) Állítsuk be a minimális időtartamot (azaz, a bedobott érmék minimális értékét), mely a gép elindításához szükséges. A gépet nem lehet elindítani, amig ki nem fizetik legalább ezt a beállítot időtartamot. A VASALÁS HŐMÉRSÉKLETE ( TE ) Állítsuk be a vasalóhenger kívánt hőmérsékletét. SEBESSÉG ( SP ) Állítsuk be a vasalás kívánt sebességét. IF HAJTOGATÓS VASALÓGÉPEK 1. HAJTOGATÁS BEÁLLÍTÁSA ( td ) Ez a paraméter a ruha első élét állítja be a többi hajtogatáshoz. A magasabb érték a hosszabb első élet jelenti, és fordítva. A hajtogatott ruhanemű fajtájának és vastagságának megfelelően, lehet ezzel a paraméterrel elérni az első él optimális kiegyenlítését. A PULZUS HOSSZA ( PL ) Ez tulajdonképpen egy gyári beállítás, mely a hajtogatás szélességének méréséhez szükséges ne változtassunk rajta. A HAJTOGATÁS KORREKCIÓJA ( F1 ) A ruhanemű visszaforgatásának gyorsulása szükséges a ruhanemű megfelelő hajtogatásához ez szintén egy gyári beállítás, ne változtassunk rajta. A HAJTOGATÁS KORREKCIÓJA ( F2 ) A hajtogatás hosszának csökkentése ez a gyári beállítás a hajtogató helyes működését szolgálja, ne változtassunk rajta. A VASALÓ: IF és IR RUHA KISZÁLLÍTÁSA ( RD ) Engedélyezi/tiltja a kiszállítás irányának kiválasztását a billentyű irányának megfelelően. A TELJES ÜZEMIDŐ ( oh ) Az teljes üzemidő megjelenítése százas nagyságrendben (pl.: a 25 azt jelenti, hogy a gép 2500 órát üzemelt). A FŰTÉS TELJES IDEJE ( HH ) A fűtés működésének teljes üzemideje százas nagyságrendben (pl.: a 18 azt jelenti, hogy a gép 1800 órát fűtött összesen). A GYÁRI KÓD ( FC ) A gyári kód megjelenítése. Gyári beállítás, tilos megváltoztani! 8 PROGRAMOZÓ KÉZIKÖNYV C KIADÁS DÁTUMA DOC

15 DIAGNOSZTIKAI MENÜ ( DG ) A vezérlő egység be- és kimeneteinek állapotát ábrázolja, az egyes kimenetek állapot változtatási lehetőségével. A diagnosztikai üzembe a dg tétel beállításával juthatunk az On iniciálása során a + és a - billentyűk segítségével, majd hagyjuk jóvá a választást a START billentyűvel. Az átlépés az egyes tételekre a diagnosztikai üzemben szintén a + és a - billentyűk segítségével történik. Az egyes kimenetek állapotának megváltoztatását úgy érhetjük el, ha a START billentyűt lenyomott állapotban tartjuk. Bemenet jelölése Jellemzés I1 I2 I3 I4 I5 I6 I7 I8 I Frekvenciaváltó Kézi forgatókerék Kuplung lábpedál Ventillátor bimetál Programozó váltókapcsoló Gáz túlnyomás Gázgyújtás riasztó Ujjvédő léc Ruha detektálása (OPL) / 1. érmebedobó (coin) A henger inkrementális érzékelője nem tesztelhető Az 1. nyomóhenger helyzete (OPL kétoldali kimenetes vasalógép) / 2. érmebedobó 12 A 2. nyomóhenger helyzete (OPL kétoldali kimenetes vasalógép) 13 A teknő helyezte 14 Nem használatos A1 A2 A vasalóhenger aktuális hőmérséklete A vasalóhenger aktuális sebessége Kimenet jelölése Jellemzés O1 Fűtés 1 O2 Fűtés 2 O3 O4 O5 O6 O7 O8 O9 Frekvenciaváltó Kuplungpedál tiltása Nyomóhenger Ventillátor Henger irányának viszaforgatása A váltó üzemének engedélyezése A váltó sebességének növelése (a ruhanemű első hajtogatásához) 10 A ruha kiszállításának iránya 11,12,13 Nem használatos A0 Henger sebessége C KIADÁS DÁTUMA DOC PROGRAMOZÓ KÉZIKÖNYV 9

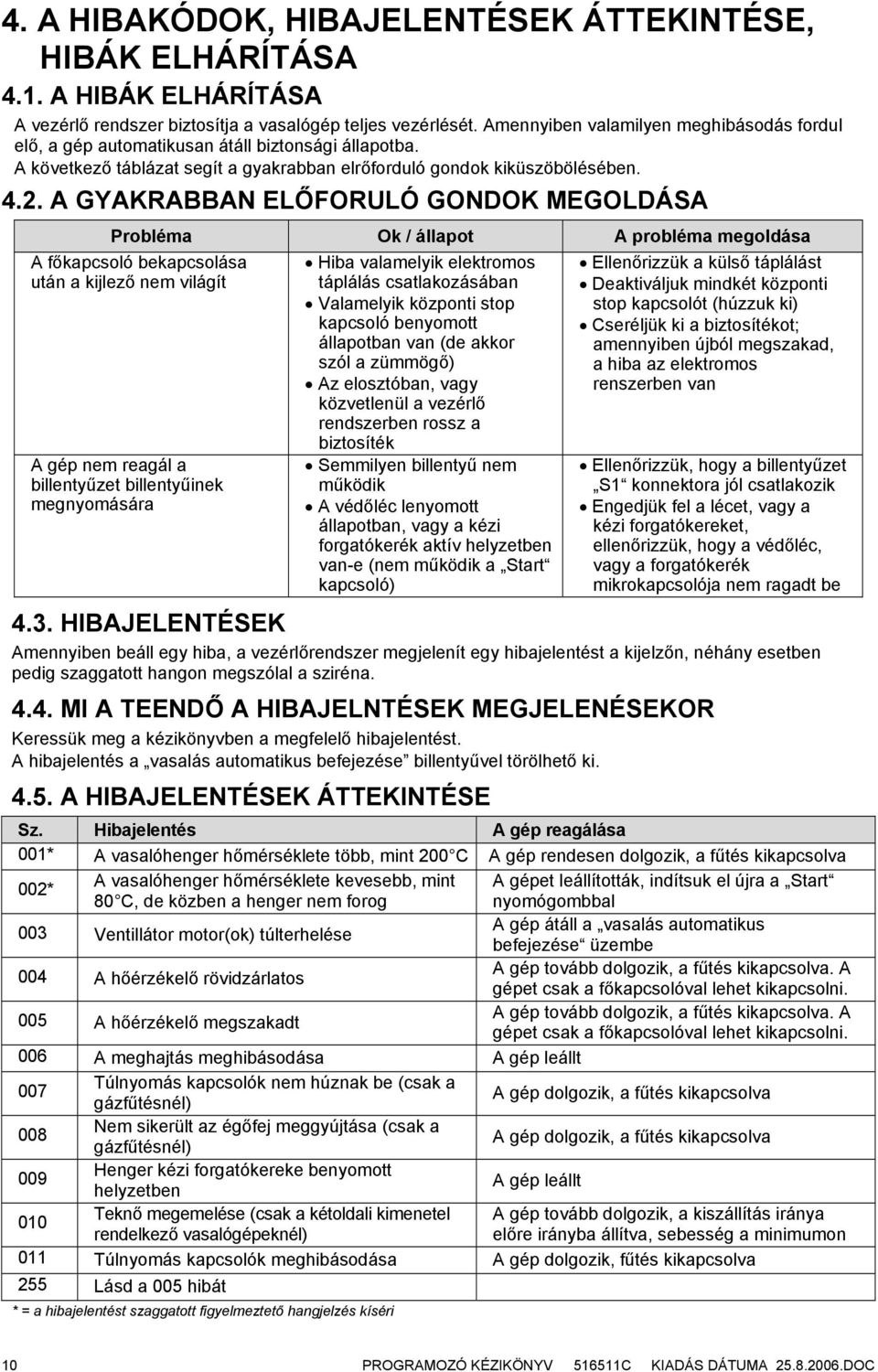

16 4. A HIBAKÓDOK, HIBAJELENTÉSEK ÁTTEKINTÉSE, HIBÁK ELHÁRÍTÁSA 4.1. A HIBÁK ELHÁRÍTÁSA A vezérlő rendszer biztosítja a vasalógép teljes vezérlését. Amennyiben valamilyen meghibásodás fordul elő, a gép automatikusan átáll biztonsági állapotba. A következő táblázat segít a gyakrabban elrőforduló gondok kiküszöbölésében A GYAKRABBAN ELŐFORULÓ GONDOK MEGOLDÁSA Probléma Ok / állapot A probléma megoldása A főkapcsoló bekapcsolása után a kijlező nem világít A gép nem reagál a billentyűzet billentyűinek megnyomására Hiba valamelyik elektromos táplálás csatlakozásában Valamelyik központi stop kapcsoló benyomott állapotban van (de akkor szól a zümmögő) Az elosztóban, vagy közvetlenül a vezérlő rendszerben rossz a biztosíték Semmilyen billentyű nem működik A védőléc lenyomott állapotban, vagy a kézi forgatókerék aktív helyzetben van-e (nem működik a Start kapcsoló) Ellenőrizzük a külső táplálást Deaktiváljuk mindkét központi stop kapcsolót (húzzuk ki) Cseréljük ki a biztosítékot; amennyiben újból megszakad, a hiba az elektromos renszerben van Ellenőrizzük, hogy a billentyűzet S1 konnektora jól csatlakozik Engedjük fel a lécet, vagy a kézi forgatókereket, ellenőrizzük, hogy a védőléc, vagy a forgatókerék mikrokapcsolója nem ragadt be 4.3. HIBAJELENTÉSEK Amennyiben beáll egy hiba, a vezérlőrendszer megjelenít egy hibajelentést a kijelzőn, néhány esetben pedig szaggatott hangon megszólal a sziréna MI A TEENDŐ A HIBAJELNTÉSEK MEGJELENÉSEKOR Keressük meg a kézikönyvben a megfelelő hibajelentést. A hibajelentés a vasalás automatikus befejezése billentyűvel törölhető ki A HIBAJELENTÉSEK ÁTTEKINTÉSE Sz. Hibajelentés A gép reagálása 001* A vasalóhenger hőmérséklete több, mint 200 C A gép rendesen dolgozik, a fűtés kikapcsolva 002* A vasalóhenger hőmérséklete kevesebb, mint A gépet leállították, indítsuk el újra a Start 80 C, de közben a henger nem forog nyomógombbal 003 Ventillátor motor(ok) túlterhelése A gép átáll a vasalás automatikus befejezése üzembe 004 A hőérzékelő rövidzárlatos A gép tovább dolgozik, a fűtés kikapcsolva. A gépet csak a főkapcsolóval lehet kikapcsolni. 005 A hőérzékelő megszakadt A gép tovább dolgozik, a fűtés kikapcsolva. A gépet csak a főkapcsolóval lehet kikapcsolni. 006 A meghajtás meghibásodása A gép leállt 007 Túlnyomás kapcsolók nem húznak be (csak a gázfűtésnél) A gép dolgozik, a fűtés kikapcsolva 008 Nem sikerült az égőfej meggyújtása (csak a gázfűtésnél) A gép dolgozik, a fűtés kikapcsolva 009 Henger kézi forgatókereke benyomott helyzetben A gép leállt 010 Teknő megemelése (csak a kétoldali kimenetel A gép tovább dolgozik, a kiszállítás iránya rendelkező vasalógépeknél) előre irányba állítva, sebesség a minimumon 011 Túlnyomás kapcsolók meghibásodása A gép dolgozik, fűtés kikapcsolva 255 Lásd a 005 hibát * = a hibajelentést szaggatott figyelmeztető hangjelzés kíséri 10 PROGRAMOZÓ KÉZIKÖNYV C KIADÁS DÁTUMA DOC

17 4.6. HIBAJELENTÉSEK ÉRTELMEZÉSE FONTOS! MŰSZAKI BEAVATKOZÁSOKAT A VASALÓGÉPBE CSUPÁN SZAKKÉPZETT ÉS ARRA JOGOSULT DOLGOZÓ VÉGEZHET, AKI A GÉPET JÓL ISMERIK. 1. HIBA: A VASALÓHENGER HŐMÉRSÉKLETE TÖBB, MINT 200 C A hibát a hőérzékelő állapítja meg. A biztonság növelése érdekében a gép rendelkezik egy biztonsági önálló plusz termosztáttal, mely lekapcsolja a fűtést, ha a hőmérséklet meghaladja a 210 C értéket. A HIBA OKA: 1. Megszakadt a vasalás, a vasalóhenger pedig nagyon meleg volt (180 C) Várjuk meg, míg a gép lehűl, de akár hűthetjük is nedves ruha vasalásával (használjunk öreg ruhaneműt, mert a nagy hőmérséklet esetleg árthat). 2. Elektromos berendezés meghibásodása Szakszerviz beavatkozása szükséges. 3. Hőérzékelő megszakadt (a 255 C hőmérsékletet mutatja) Cseréljük ki a hőérzékelőt, ellenőrizzük az érzékelő bekötését. 2. HIBA: A VASALÓHENGER HŐMÉRSÉKLETE TÖBB, MINT 80 C, DE A HENGER NEM FOROG A henger forgásának értékelése a frekvenciaváltóból érkező jel alapján történik. Amennyiben a henger bármily oknál fogva megáll (tehát szándékosan is, pl. a visszaforgatás billentyű lenyomásával, a kézi forgatókerék benyomásával, vagy a biztonsági léc lenyomásával, ill. meghibásodás miatt), 5 mp elteltével megszólal a sziréna, és figyelmeztet a vészhelyzetre ugyanis fennáll a vasalószalagok leégésének veszélye. A HIBA OKA: 1. Megnyomtuk a visszaforgatás billentyűt Nyomjuk meg újra a visszaforgatást kezdeményező billentyűt, vagy a Start gombot, indítsuk el a gépet normál menetben. 2. A kézi forgatókerék benyomott helyzetben A Start nyomógombbal újból indítsuk el a gépet normál menetben. Amennyiben ez nem sikerül, ellenőrizzük, hogy a forgatókerék nem ragadt-e be a benyomott helyzetben, vagy esetleg a forgatókeréken lévő mikrokapcsoló nem ragadt be (az állványon belül). 3. Biztonsági léc lenyomott állapotban A Start billentyűvel indítsuk el a gépet normál menetben. 4. Meghibásodott a meghajtás Kapcsoljuk ki a gépet, majd újra indítsuk el. Amennyiben így sem sikerül elindítani, hűtsük le nedves ruha vasalásával a kézi forgatókerékkel 80 C alá, majd javítsuk meg a meghajtást. 3. HIBA: A VENTILLÁTOR MOTOR(OK) TÚLTERHELÉSE A gép 250 és 320 cm hosszúságú változatát a gyártó ellátta két darab ventillátorral, hogy azok elszállítsák a keletkezett nedvességet, gőzüket, ill. az égőfej okozta égéstermékeket. Mindkét ventillátor motorjának tekercsében egy-egy bimetál helyezkedik el, ami érzékeli a tekercs túlmelegedését. A HIBA OKA: 1. A ventilátor mechanikus meghibásodása Ellenőrizzük a ventillátort (ha van, mindkettőt). 2. Szellőztetés csővezetéke eldugult Ellenőrizzük és tisztítsuk meg a szellőző csővezetéket HIBA: RÖVIDZÁRLAT / MEGSZAKADT A HŐÉRZÉKELŐ A vasalóhenger hőérzékelője a henger kb. egyharmad részénél van a hengerhez szorítva, egy szilikon szigetelésű vezetékkel rendelkezik, mely problémamentesen állja a vasalóhenger magas hőmérsékleteit. Ha ez az érzékelő meghibásodik, ki kell cserélni (nem javítható) C KIADÁS DÁTUMA DOC PROGRAMOZÓ KÉZIKÖNYV 11

18 6. HIBA: A MEGHAJTÁS HIBÁJA A meghajtás hibái a frekvenciaváltóból érkező jelek alapján kerülnek értékelésre. A HIBA OKA: 1. A frekvenciaváltó működésének kiesése egy rövid időtartamra Elegendő a hibajelentést jóváhagyni, a gép rendesen fog tovább működni. 2. A frekvenciaváltó hibajelentése Próbáljuk meg a gépet kikapcsolni, majd újra kapcsoljuk be, hagyjuk a váltót lehülni; amennyiben ez nem segít, keressük meg a hibát a frekvenciaváltó saját kezelési utasítása szerint. 7. HIBA: NEM HÚZNAK BE A TÚLNYOMÁS KAPCSOLÓK (CSAK A GÁZFŰTÉSNÉL) Az 1. és a 2. (a gép szélessége szerint) túlnyomás kapcsolók detektálják a az égéstermékek megfelelő szellőztetését. Amennyiben az égéstermékek elszállítása nem megfelelő, fennáll az a veszély, hogy a túlnyomás kapcsolók kioldanak, aminek következtében bezárul a gázszelep és kialszik az égőfej lángja. A HIBA OKA: 1. Eldugult a szellőztető csővezeték, a ventillátor lapátokon vastagon leülepedett a por stb. Ellenőrizzük az egész égéstermék szellőztető szakaszt és tisztítsuk meg. 2. A ventillátor egyáltalán nem forog Ellenőrizzük a ventillátor motorját, és az elektromos bekötését, lásd még: 003 hiba. 8. HIBA: NEM GYULLADT MEG AZ ÉGŐFEJ LÁNGJA (CSAK A GÁZFŰTÉS 50 HZ) A vasalógép fel van szerelve egy automata rendszerrel, mely az égőfej lángját gyújtja meg, valamint őrzi a lángot. Amennyiben nem sikerül a lángot meggyújtani, a rendszer kiad egy hibajelentést. Az égőfejet majd akkor próbálja a rendszer újra meggyújtani, ha a jelentést jóváhagyjuk a vasalás automatikus befejezését kezdeményező billentyűvel. A HIBA OKA: 1. A gázbevezetés el van zárva Nyissuk meg a gázcsapot, mely a gázvezetéken helyezkedik el a gép irányában. 2. Hibás a gázszelep (a vasalógép állványában) Ellenőrizzük a szelepet. Amikor a szelep behúz, egy kattanás hallható. 3. Rosszúl működik a keverő Vegyük ki a keverő szitáját és ellenőrizzük, nincs-e eldugulva a fúvóka, valamint hogy a csőtoldat a fúvóka fölött a megfelelő magasságban va-e (lásd: karbantartási kézikönyv). 4. Az izzító elektróda helyzete rossz Ellenőrizzük, hogy az elektródát befedi-e a láng, amikor az égőfej lángja ég. 5. Hibás az izzító elektróda Ellenőrizzük az elekrtódát, hogy izzít-e. 9. HIBA: A HENGER KÉZI FORGATÓKEREKE BENYOMOTT ÁLLAPOTBAN Hogy ne keletkezhessen baleset a kézi forgatókerék benyomásából a gép viszafelé forgatásakor, a keréken egy kapcsoló van elhelyezve, amit ha benyomunk, a gép leáll. A kijlezőn ilyenkor egy hibajelentés jelenik meg. A HIBA OKA: 1. A forgatókerék benyomva Emeljük ki a forgatókereket és indítsuk el a gépet a Start, vagy a Visszaforgatás billentyűkkel. 2. A forgatókerék mikrokapcsolója behúzott állapotban maradt Ellenőrizzük a mikrokapcsoló helyes működését. 12 PROGRAMOZÓ KÉZIKÖNYV C KIADÁS DÁTUMA DOC

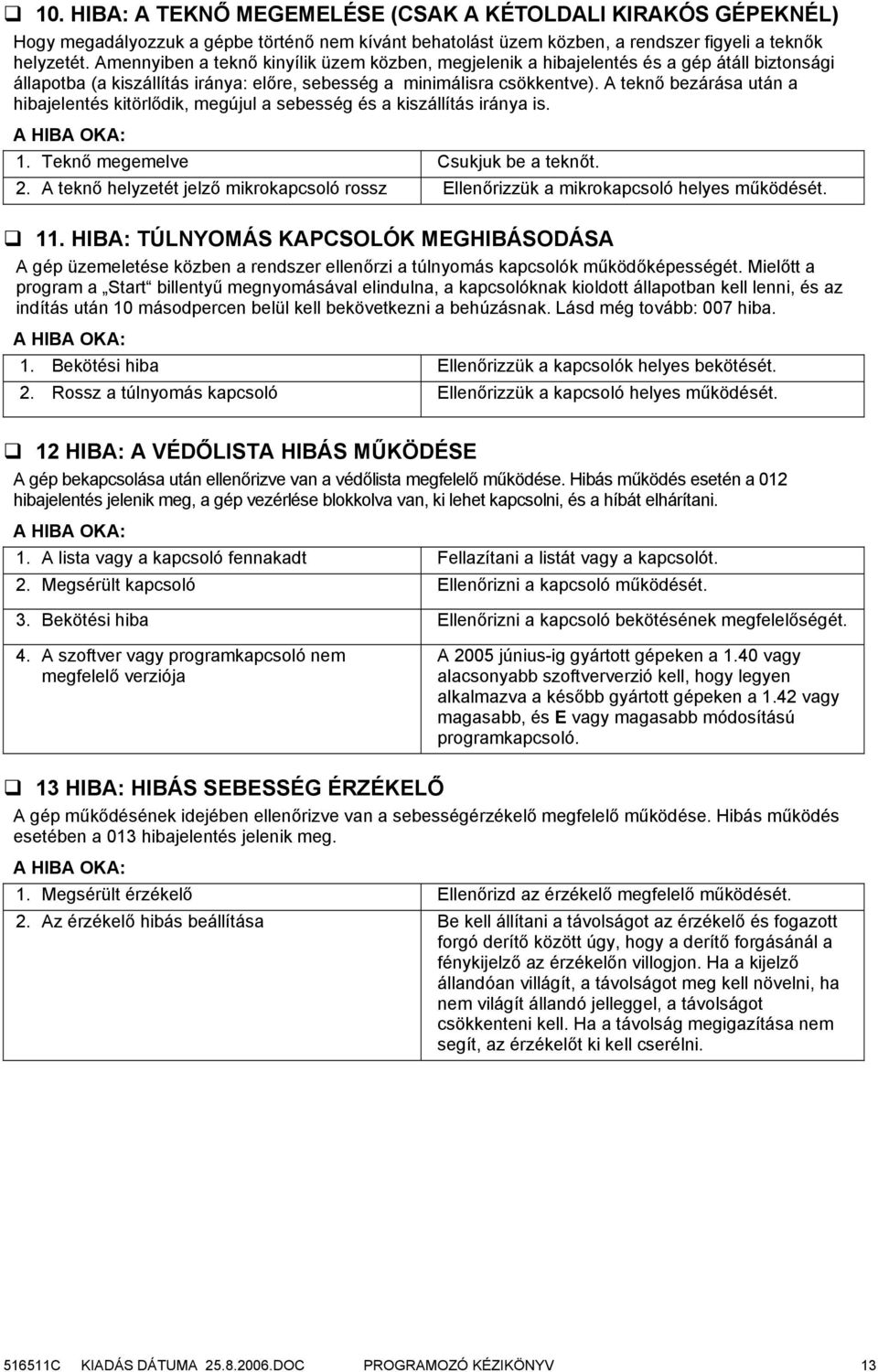

19 10. HIBA: A TEKNŐ MEGEMELÉSE (CSAK A KÉTOLDALI KIRAKÓS GÉPEKNÉL) Hogy megadályozzuk a gépbe történő nem kívánt behatolást üzem közben, a rendszer figyeli a teknők helyzetét. Amennyiben a teknő kinyílik üzem közben, megjelenik a hibajelentés és a gép átáll biztonsági állapotba (a kiszállítás iránya: előre, sebesség a minimálisra csökkentve). A teknő bezárása után a hibajelentés kitörlődik, megújul a sebesség és a kiszállítás iránya is. A HIBA OKA: 1. Teknő megemelve Csukjuk be a teknőt. 2. A teknő helyzetét jelző mikrokapcsoló rossz Ellenőrizzük a mikrokapcsoló helyes működését. 11. HIBA: TÚLNYOMÁS KAPCSOLÓK MEGHIBÁSODÁSA A gép üzemeletése közben a rendszer ellenőrzi a túlnyomás kapcsolók működőképességét. Mielőtt a program a Start billentyű megnyomásával elindulna, a kapcsolóknak kioldott állapotban kell lenni, és az indítás után 10 másodpercen belül kell bekövetkezni a behúzásnak. Lásd még tovább: 007 hiba. A HIBA OKA: 1. Bekötési hiba Ellenőrizzük a kapcsolók helyes bekötését. 2. Rossz a túlnyomás kapcsoló Ellenőrizzük a kapcsoló helyes működését. 12 HIBA: A VÉDŐLISTA HIBÁS MŰKÖDÉSE A gép bekapcsolása után ellenőrizve van a védőlista megfelelő működése. Hibás működés esetén a 012 hibajelentés jelenik meg, a gép vezérlése blokkolva van, ki lehet kapcsolni, és a híbát elhárítani. A HIBA OKA: 1. A lista vagy a kapcsoló fennakadt Fellazítani a listát vagy a kapcsolót. 2. Megsérült kapcsoló Ellenőrizni a kapcsoló működését. 3. Bekötési hiba Ellenőrizni a kapcsoló bekötésének megfelelőségét. 4. A szoftver vagy programkapcsoló nem megfelelő verziója A 2005 június-ig gyártott gépeken a 1.40 vagy alacsonyabb szoftververzió kell, hogy legyen alkalmazva a később gyártott gépeken a 1.42 vagy magasabb, és E vagy magasabb módosítású programkapcsoló. 13 HIBA: HIBÁS SEBESSÉG ÉRZÉKELŐ A gép műkődésének idejében ellenőrizve van a sebességérzékelő megfelelő működése. Hibás működés esetében a 013 hibajelentés jelenik meg. A HIBA OKA: 1. Megsérült érzékelő Ellenőrizd az érzékelő megfelelő működését. 2. Az érzékelő hibás beállítása Be kell állítani a távolságot az érzékelő és fogazott forgó derítő között úgy, hogy a derítő forgásánál a fénykijelző az érzékelőn villogjon. Ha a kijelző állandóan villágít, a távolságot meg kell növelni, ha nem világít állandó jelleggel, a távolságot csökkenteni kell. Ha a távolság megigazítása nem segít, az érzékelőt ki kell cserélni C KIADÁS DÁTUMA DOC PROGRAMOZÓ KÉZIKÖNYV 13

20

21

22 FONTOS! GÉP TÍPUSA: PROGRAMOZÓ: INSTALL. DÁTUMA: INSTALLÁCIÓT VÉGEZTE: SOROZATSZÁM: ELEKTROMOS SPECIFIKÁCIÓ: FESZ... V...FÁZIS...Hz MEGJEGYZÉS: HA BÁRMILYEN ÜGYBEN KERESI A SZÁLLÍTÓT, VAGY A GYÁRTÓT, PL. ALKATRÉSZRENDELÉS, A GÉP BIZTONSÁGOSSÁGA, MINDEN ESETBEN GONDOSAN TÖLTSE KI EZT A LAPOT. AZ UTASÍTÁST ŐRIZZE MEG TOVÁBBI REFENCIÁNAK. DEALER:
