Thunder CA-206 autóriasztó magyar nyelvű használati és beszerelési útmutató. Pagina 1

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Thunder CA-206 autóriasztó magyar nyelvű használati és beszerelési útmutató. www.metroman.hu. Pagina 1"

Átírás

1 Thunder CA-206 autóriasztó magyar nyelvű használati és beszerelési útmutató Pagina 1

2 TARTALOM TARTALOM... 2 Használati utasítás... 5 A riasztó berendezés alkotó elemei... 5 Technikai adatok:... 5 Frekvencia: MHZ... 5 Feszűltség: 9-15 V... 5 Az LCD Kijelző ikonjai... 6 A rendszer funkciói... 7 A jármű védett zónái és védelmi módszerek... 7 A riasztó rendszer biztonsága... 7 A riasztó berendezés védelmi funkciói... 7 Önellenörzés és jelentés tételi mód... 7 A riasztó berendezés szolgáltató funkciói... 7 A motor elindításának funkciói... 8 Távirányítók... 8 A 4 gomb a háttérvilágítás kapcsoló... 8 A távirányítók nyomógombjai Gomb: Gomb: Gomb: Gomb: Gomb: Gomb: Gomb:... 9 A távirányító 1 gombjának programozása: A távirányító 2 gombja: A kurzor automatikus visszahelyezése a CHECK ikonra Az óra beállítása A jelző óra beállítása A kronométer beállítása: A kronométer gyors beállítása: Figyelmeztető mód kiválasztása: Stand-by mód: A védelmi mód hangjelzéssel aktiválása A védelmi mód aktiválása néma üzemmódban: A védelmi mód aktiválása müködő motorral: FIGYELEM! A védelmi üzemmód automata aktiválása Figyelem! A védelmi mód sürgös bekapcsolása távirányító nélkül Figyelem! Védelmi mód bekapcsolása utáni késleltetett Auto-diagnosztika a védelmi mód aktiválásakkor A védelem kikapcsolása hangjelzéssel Védelem kikapcsolása néma üzemmdban Pagina 2

3 A védelmi mód kikapcsolása,ha a motor el van indítva A vészhelyzet eseti védelem letíltása A védelmi mód automatikus újrakapcsolása véletlenszerű kikapcsolás esetén Auto-diagnosztika a védelmi mód kikapcsolásánál Védelmi funkciók A riasztó jelzések megszakítása A pánik mód aktiválása távolról Behatolás elleni védelem aktiválása távirányító segítségével A behatolás ellenni védelem aktiválása az erre szolgáló gombbal Immobilizer A motor leblokkolása Áramszünet elleni védelem A riasztó berendezés szervíz funkciói: Az ütésgátló ki/be kapcsolása A központi zár szabályozása távirányítóról (elindított motorral) Az automata központi zár szabályozása kontakt útján A jármű helyzetének meghatározása Hívás az autótól mód Turbó-kronométer Turbó Figyelem: Záró gombok A jármű helyzetének és belső hömérsékletének nyomonkövetése Valet szervíz mód Opcionális 1 csatorna (Csomagtartó kinyitása) opcionális csatorna (programozható funkció) opcionális csatorna (programozható funkció) opcionális csatorna (elektromos ablakemelők és mennyezeti lámpa) A rendszer állapotának jelentése LED jelzővel A motor elinditás A motor elindítása távolról A motor napi automatikus indítása A motor automata elindítása hőmérséglet Figyelem! A motor automata elindítása jelző óra funkcióval A motor müködési idejének meghosszabítása távolról Előkészület a jármű mozgásba helyezésére(a védelmi mód kikapcsolása anélkül,hogy leállítanánk a motort) A motor leállítása távolról Távirányítók aktiválása Indítsa el a motort Gyári beállítások A gyári beállítások szürkével jelőlve A riasztó berendezés programozása a Valet szervíz gombbal Szerelési útmutatás Pagina 3

4 Az elemek elhelyezésére és rögzítésére vonatkozó javaslatok Vezetékek és csatlakoztatással kapcsolatos javaslatok Az adóegység csatlakoztatása A két szintes ütésérzékelő csatlakoztatása A LED jelző csatlakoztatása A Valet szervíz gomb csatlakoztatása A lopásgátló aktiválás gomb csatlakoztatása A motor hőmérséklet érzékelőjének csatlakoztatása Elektromos hálózat csatlakoztatása a központi egység 6tűs csatlakozójához A központi egység 18tűs csatlakozója Fekete szál (nr. 9) a - tőltés,csatlakoztassa a karosszériához A motor funkciók szabályozási módjának kiválasztása Motor vezérlés fordulatszám-érzékelő A motor szabályozása generátor által A motor szabályozása az elektromos rendszer által A motor blokkolás integrált áramköreinek csatlakoztatása A motor külső blokkoló áramköreinek csatlakoztatása univerzális relék használatával A külső blokkoló áramkör csatlakoztatása egy univerzális vezeték készlet használatával A csomagtartó szolenoid blokkolójának csatlakoztatása Csatlakoztatás rövid fázishoz A narancssárga-ibolya szál csatlakoztatása kézi és automata váltós autoknál Mennyezeti világítás csatlakoztatása Csatlakoztatás a központi zárra A záró rendszerhez való csatlakoztatás pozitív vagy negatív szabályozással Kétvezetékes zárszerkezethez való csatlakoztatás Pneumatikus záráshoz való csatlakoztatás A soför felőli ajtó csatlakoztatása a két lépéses kioldásért A 18 tűs terminál csatlakoztatása Az indító 6 tűs termináljának csatlakoztatása A központi zárás 6 tűs termináljának csatlakoztatása Az ütésérzékelő 4 tűs termináljának éa a kiegészítő érzékelők csatlakoztatása Az időmérő rendszer müködtetésének diagrammái a motor távolról való beindításánál A gyártó garanciája Garanciális feltételek FIGYELEM! Biztonsági óvintézkedések a motor automatikus vagy távvezérlésről történő indításakkor Pagina 4

5 A riasztó berendezés alkotó elemei Használati utasítás Távirányítók * 2 db. Központi feldolgozó modul/központi egység * 1 db. Adó modul antennával és hömérséklet érzékelő * 1 db. Külső hömérséklet érzékelő * 1 db. Kétlépcsős ütésérzékelő * 1 db. LED jelző * 1 db. Valet szervíz gomb * 1 db. Lopásgátló aktiváló gomb * 1 db. Motorháztető gomb * 1 db. Kábelek * 1 szett Használati útmutató * 1 db. Technikai adatok: Frekvencia: MHZ Maximális átviteli sugárzás: 1500 M Maximális fogadási sugárzás: 2500 M Üzemi hömérséklet tartomány: -40 C ~+85 C Feszűltség: 9-15 V Elektromos áramfogyasztás aktív módban: 25mA Elektromos áram termelés maximális szintje: Sziréna: 2 A Irányjelzők aktiválása: 2x7.5 A Ajtók blokkolása: 15 A Motor elindítás 1 si 2: 2x40 A Riasztó berendezés csatlakoztatása: 60 A Indító: 40 A Motor blokkolás: 40 A Távirányító müködés: 1,5 V A távirányító hatékonyságát befolyásolhatja a jármű helye,a rádió frekvenciák,környezeti feltételek,az akkumulátor feszűltsége és az autó távirányítója. Pagina 5

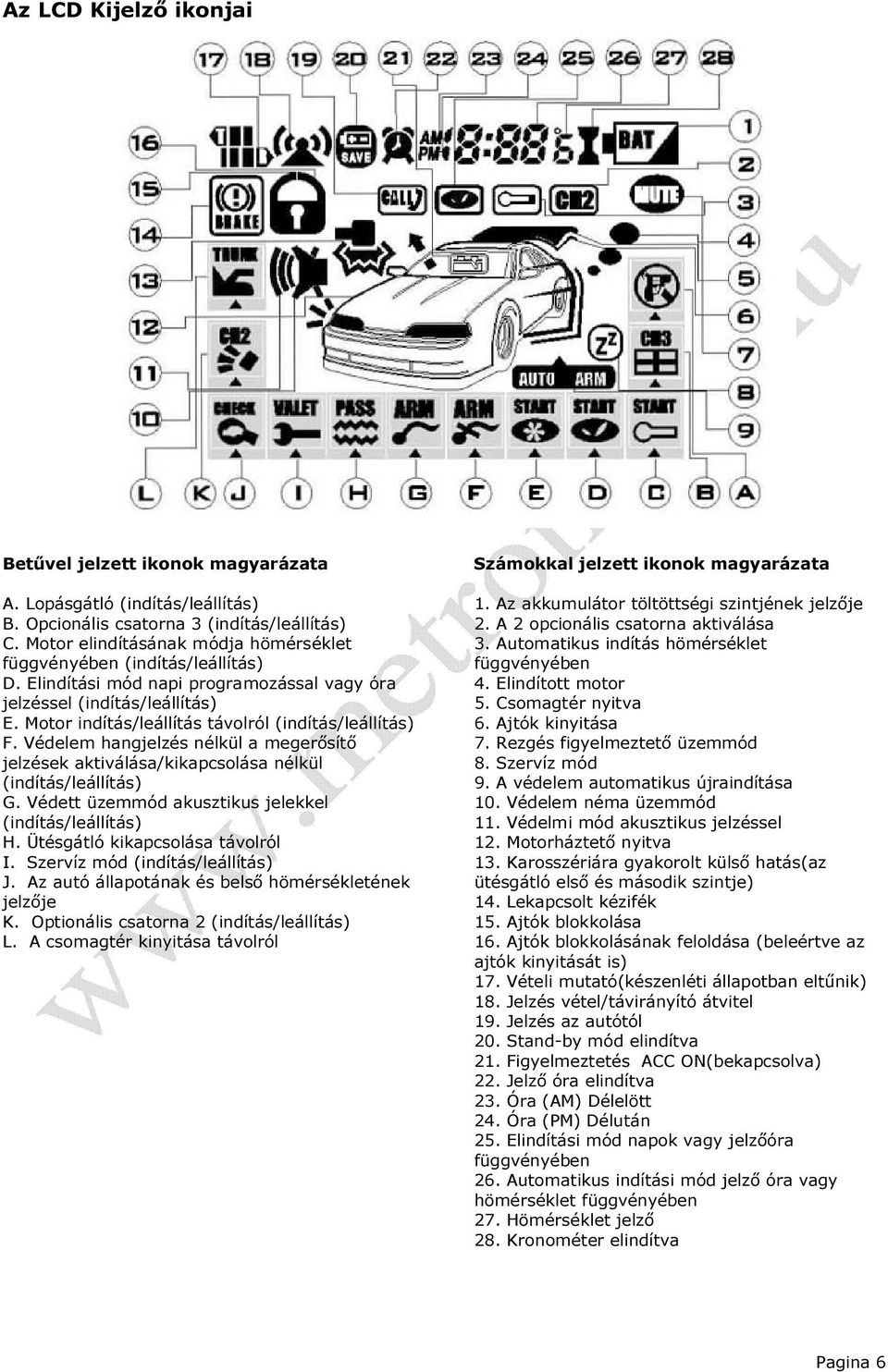

6 Az LCD Kijelző ikonjai Betűvel jelzett ikonok magyarázata A. Lopásgátló (indítás/leállítás) B. Opcionális csatorna 3 (indítás/leállítás) C. Motor elindításának módja hömérséklet függvényében (indítás/leállítás) D. Elindítási mód napi programozással vagy óra jelzéssel (indítás/leállítás) E. Motor indítás/leállítás távolról (indítás/leállítás) F. Védelem hangjelzés nélkül a megerősítő jelzések aktiválása/kikapcsolása nélkül (indítás/leállítás) G. Védett üzemmód akusztikus jelekkel (indítás/leállítás) H. Ütésgátló kikapcsolása távolról I. Szervíz mód (indítás/leállítás) J. Az autó állapotának és belső hömérsékletének jelzője K. Optionális csatorna 2 (indítás/leállítás) L. A csomagtér kinyitása távolról Számokkal jelzett ikonok magyarázata 1. Az akkumulátor töltöttségi szintjének jelzője 2. A 2 opcionális csatorna aktiválása 3. Automatikus indítás hömérséklet függvényében 4. Elindított motor 5. Csomagtér nyitva 6. Ajtók kinyitása 7. Rezgés figyelmeztető üzemmód 8. Szervíz mód 9. A védelem automatikus újraindítása 10. Védelem néma üzemmód 11. Védelmi mód akusztikus jelzéssel 12. Motorháztető nyitva 13. Karosszériára gyakorolt külső hatás(az ütésgátló első és második szintje) 14. Lekapcsolt kézifék 15. Ajtók blokkolása 16. Ajtók blokkolásának feloldása (beleértve az ajtók kinyitását is) 17. Vételi mutató(készenléti állapotban eltűnik) 18. Jelzés vétel/távirányító átvitel 19. Jelzés az autótól 20. Stand-by mód elindítva 21. Figyelmeztetés ACC ON(bekapcsolva) 22. Jelző óra elindítva 23. Óra (AM) Délelött 24. Óra (PM) Délután 25. Elindítási mód napok vagy jelzőóra függvényében 26. Automatikus indítási mód jelző óra vagy hömérséklet függvényében 27. Hömérséklet jelző 28. Kronométer elindítva Pagina 6

7 A rendszer funkciói A jármű védett zónái és védelmi módszerek Motor indítása elleni védelem (blokkoló relé) Az ajtók,motorháztető és csomagtér kinyitása elleni védelem(zárás gomb megnyomásával) A kézifék kikapcsolása elleni védelem (tengelykapcsoló gomb megnyomásával) A karosszéria,a kerekek és ablakok védelme ütések és behatások ellen A kontakt ACC ON védelme.( Értesítés a kontakt jogosulatlan használatáról) A riasztó rendszer biztonsága Dinamikus ellenőrző kód,árnyékolva a dekódolás ellen Üzemzavar esetén a már betáplált adatok nem vesznek el,hanem helyreállítódnak Ütésgátló riasztási ciklusok korlátozása Riasztó jelzések kikapcsolása anélkül,hogy kikapcsolnánk a védelmi módot A riasztó berendezés védelmi funkciói A riasztási jelzések aktiválása akkor amikor az autó védelem alatt áll Vészjelzés küldése a távirányító segítségével Pánik mód aktiválása távolról Lopásgátló aktiválása távirányítóról Lopásgátló aktiválása távolról egy speciális nyomógomb segítségével A motor blokkolása abban az esetben,ha a riasztó el van távolitva Önellenörzés és jelentés tételi mód A biztonsági érzékelők automatikus ellenőrzése és hiba esetén ezek jelentése Állapot jelentése LED jelzővel és a távirányító kijelzőjén Jelentés a 7 védett terület megsértése esetén Jelentés sérült terület esetén védelmi módban Akusztikus jelentés riasztás esetén LED jelző A riasztó berendezés szolgáltató funkciói Néma védelmi üzemmód Védelmi üzemmód elinditott motorral A védelmi mód néma üzemódjának ki/be kapcsolása Riasztás távirányító nélkül Védelmi mód, mely engedélyezi a mennyezeti világítás kikapcsolásának meghosszabítását Védelmi mód,mely biztosítja a rendszer automatikus újra bekapcsolását,ha az kikapcsolt baleset miatt Automatikus diagnosztika,hogy ki vagy be kapcsolja a védelmet Központi zárás távolról Központosított ellenőrzés kontaktról Ajtók kinyitása 2 lépésben Ajtók feloldása 2 impulzusban Négy kiegészítő vezérlő csatorna Pagina 7

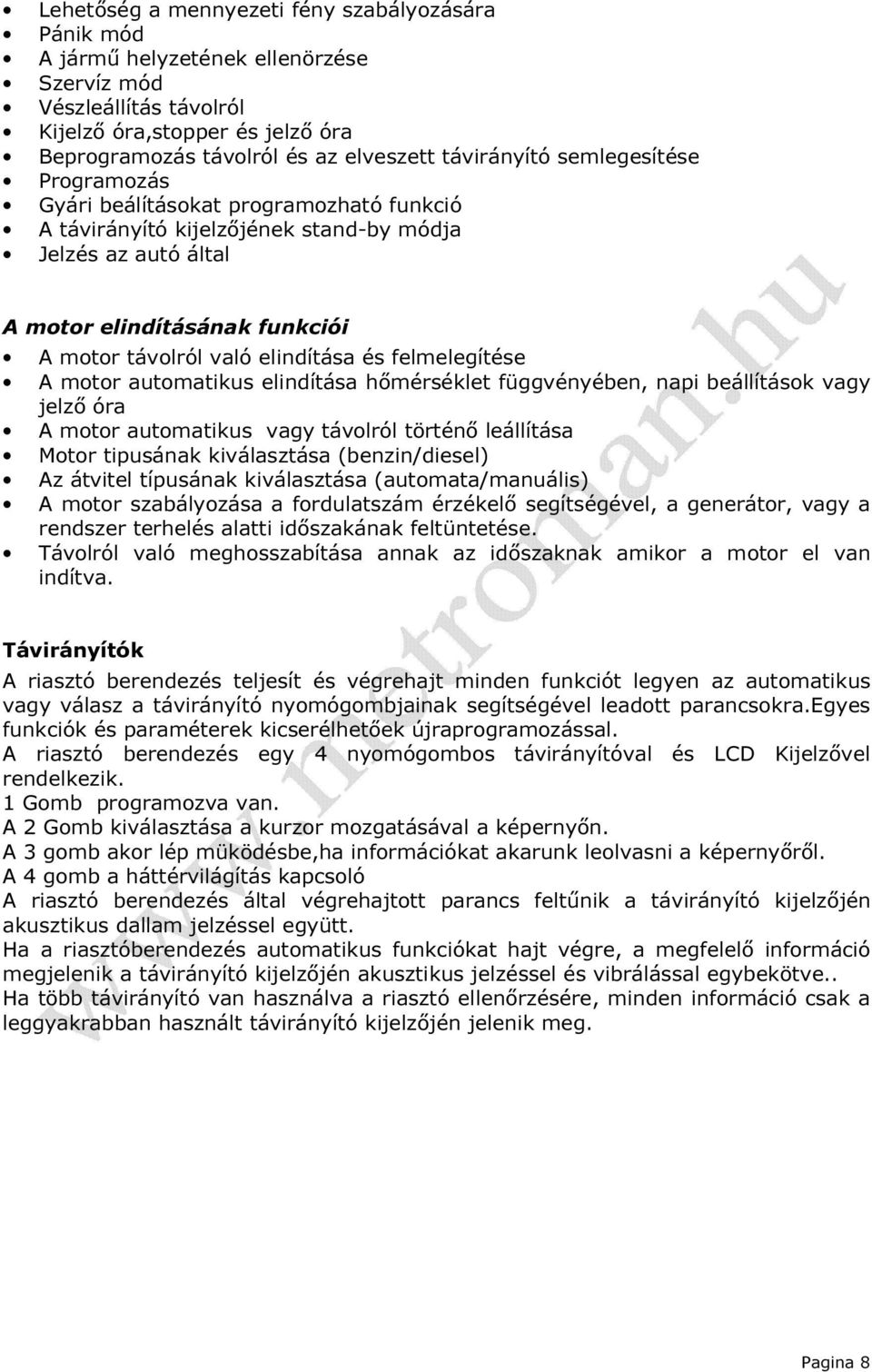

8 Lehetőség a mennyezeti fény szabályozására Pánik mód A jármű helyzetének ellenörzése Szervíz mód Vészleállítás távolról Kijelző óra,stopper és jelző óra Beprogramozás távolról és az elveszett távirányító semlegesítése Programozás Gyári beálításokat programozható funkció A távirányító kijelzőjének stand-by módja Jelzés az autó által A motor elindításának funkciói A motor távolról való elindítása és felmelegítése A motor automatikus elindítása hőmérséklet függvényében, napi beállítások vagy jelző óra A motor automatikus vagy távolról történő leállítása Motor tipusának kiválasztása (benzin/diesel) Az átvitel típusának kiválasztása (automata/manuális) A motor szabályozása a fordulatszám érzékelő segítségével, a generátor, vagy a rendszer terhelés alatti időszakának feltüntetése. Távolról való meghosszabítása annak az időszaknak amikor a motor el van indítva. Távirányítók A riasztó berendezés teljesít és végrehajt minden funkciót legyen az automatikus vagy válasz a távirányító nyomógombjainak segítségével leadott parancsokra.egyes funkciók és paraméterek kicserélhetőek újraprogramozással. A riasztó berendezés egy 4 nyomógombos távirányítóval és LCD Kijelzővel rendelkezik. 1 Gomb programozva van. A 2 Gomb kiválasztása a kurzor mozgatásával a képernyőn. A 3 gomb akor lép müködésbe,ha információkat akarunk leolvasni a képernyőről. A 4 gomb a háttérvilágítás kapcsoló A riasztó berendezés által végrehajtott parancs feltűnik a távirányító kijelzőjén akusztikus dallam jelzéssel együtt. Ha a riasztóberendezés automatikus funkciókat hajt végre, a megfelelő információ megjelenik a távirányító kijelzőjén akusztikus jelzéssel és vibrálással egybekötve.. Ha több távirányító van használva a riasztó ellenőrzésére, minden információ csak a leggyakrabban használt távirányító kijelzőjén jelenik meg. Pagina 8

9 A távirányítók nyomógombjai 1Gomb 2Gomb 3Gomb 4Gomb 1 Gomb: Programozható parancs (0,5 másodperc) A motor indítása/leállítása(3 msp) A védelmi mód aktiválása elindított motorral (3 msp) 2 Gomb: A parancs megfelelő időpontban való megjelenítése a távirányító kijelzőjén(5msp) A csomagtér kinyitása (3 msp) 3 Gomb: A kurzor elhelyezése (0,5 msp) A távirányító által kibocsátott figyelmeztető jelek megszakítása (0,5 msp) Az óra, jelző óra, a Kronométer és a stand-by mód beállítása Az 1 Gomb programozása(6 msp) 4 Gomb: Háttérvilágítás ki/be kapcsolása 1+2 Gomb: Járműkeresés módja (0,5 msp) Pánik mód (3 msp) 1+3 Gomb: A távirányító figyelmeztető módjának kiválasztása (0,5 msp) 3+2 Gomb: A távirányító kronométerének gyors beállítása (0,5 msp) Az LCD kijelzős távirányítóba 1,5V elem használható,melynek élettartama függ a távirányító használatának gyakoriságától,az elem tipusától,stb. Átlagosan,3-6 hónap Pagina 9

10 az élettartama.ha az elem lemerült a kijelzőn megjelenik a ikon,mely azt jelenti,hogy ki kell cserélni a következő képpen: 1. Vegye le a távirányító hátlapját és vegye ki a régi elemet. 2. Nyomja meg röviden az 1 gombot. 3. Helyezze be az új elemet a polaritásoknak megfelelően és tegye vissza a a hátlapot. 4. Állítsa be az órát és a jelző órát.az 1 gombnak nincs szüksége egyéb beállításokra. A távirányító 1 gombjának programozása: A távirányító 1 gombja programozható,funkciói megváltoztathatóak mindenféle korlátozás nélkül. A kényelmes használat érdekében tanácsoljuk,hogy ezt a gombot programozza a rendszer ki/be kapcsolására. A programozást a következő képpen végezhetjük el: 1. Hogy elmozdítsa a kurzort az óra járásával megegyezően vagy ellentétesen,nyomja meg a gombot 3 vagy 2 alkalommal.hogy megváltoztassa a kurzor mozgásának irányát,hagyjon egy kevés szünetet(2-3msp)a 3 gomb kétszeri megnyomása között. 2. A 3 gombot használva helyezze a kurzort a kívánt helyre(pl a védelmi mód ki/be kapcsolása akusztikus jelzéssel ). 3. Tartsa lenyomva a 3. gombot 6 másodpercig, addíg, amíg kettő majd három hangjelzés nem hallható. 4. Hogy aktiválja a kiválasztott funkciót,nyomja meg az 1 gombot. Ettől a perctől,az 1 gomb rövid megnyomásával aktiválni fogja a kiválasztott parancsot(ebben az esetben a védelmi rendszer ki/be kapcsolása) és a megfelelő ikon világítani kezd. Megjegyzés: Hogy újra programozza az 1 gombot,ismételje meg a fenti műveletet.az elem kicserélése után a beprogramozott funkció nem felejtődik el. A távirányító 2 gombja: A távirányító 2 gombjának szerepe a kurzor poziciójától függ,melynek mozgatását a 3 gombbal végezheti: 1. Hogy elmozdítsa a kurzort,nyomja meg röviden 3szor vagy többször.a gomb nyomkodása közbeni rövid szünettel megváltoztathatja a kurzor irányát. 2. A 3 gomb nyomásával a kurzort ciklikusan mozgathatja azon ikonok között,melyek betűvel vannak jelőlve(lásd 10.oldal)A 3 gomb használatával a kurzort a kívánt pozicióba helyezhetjük.a kiválasztott parancs végrehajtásához nyomja meg a 2 gombot. A kurzor automatikus visszahelyezése a CHECK ikonra Hogy a távirányító használata kényelmes és hibamentes legyen az utolsó gombnyomás után 10 másodperccel megjelenik a CHECK ikon.a parancsokat illetőleg az autó nyomonkövetése és a belső hömérséklet tekintetében nem változtatja meg a riasztó állapotát és ez a legelterjedtebb operációs ellenőrzés. Pagina 10

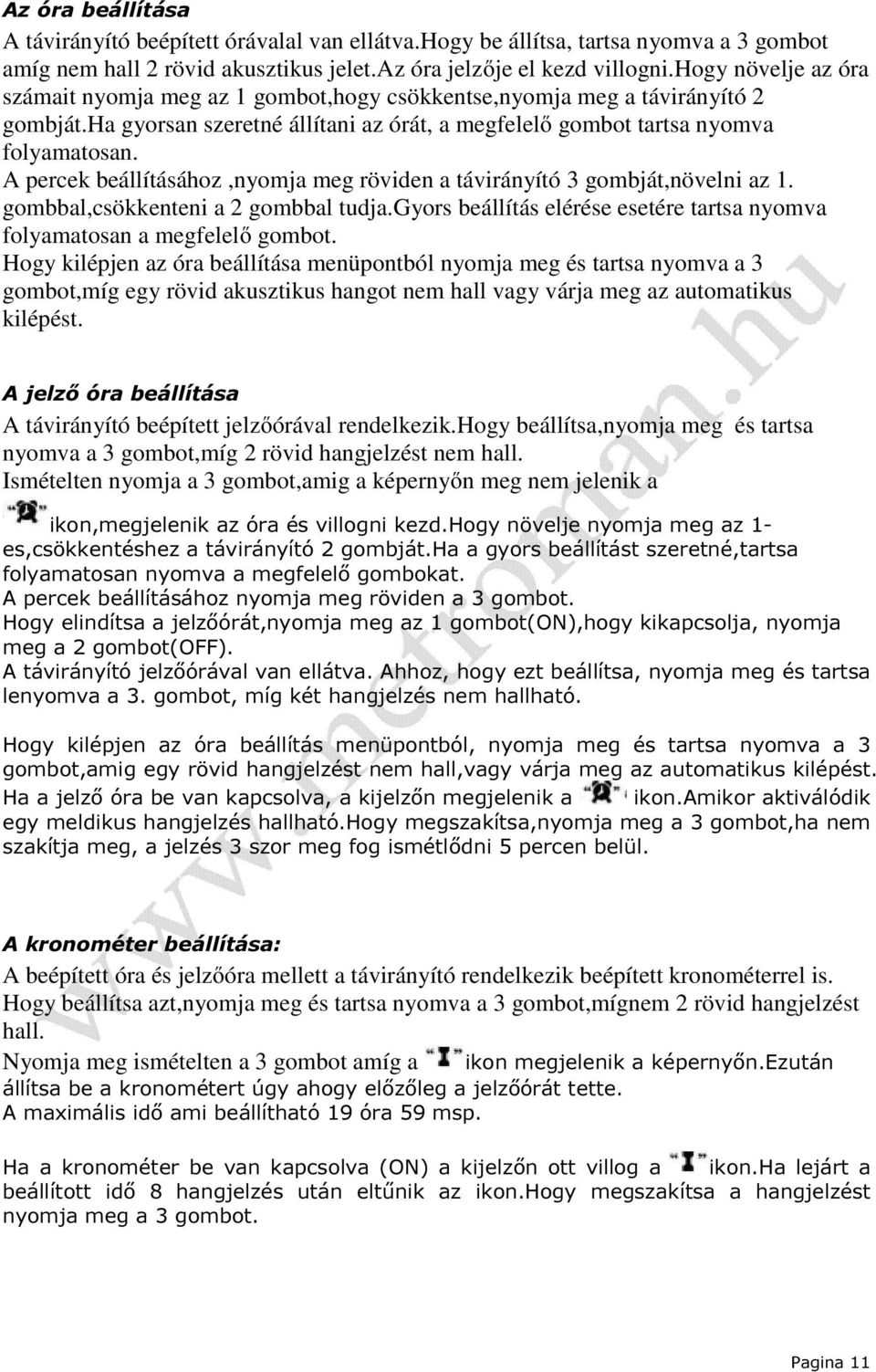

11 Az óra beállítása A távirányító beépített órávalal van ellátva.hogy be állítsa, tartsa nyomva a 3 gombot amíg nem hall 2 rövid akusztikus jelet.az óra jelzője el kezd villogni.hogy növelje az óra számait nyomja meg az 1 gombot,hogy csökkentse,nyomja meg a távirányító 2 gombját.ha gyorsan szeretné állítani az órát, a megfelelő gombot tartsa nyomva folyamatosan. A percek beállításához,nyomja meg röviden a távirányító 3 gombját,növelni az 1. gombbal,csökkenteni a 2 gombbal tudja.gyors beállítás elérése esetére tartsa nyomva folyamatosan a megfelelő gombot. Hogy kilépjen az óra beállítása menüpontból nyomja meg és tartsa nyomva a 3 gombot,míg egy rövid akusztikus hangot nem hall vagy várja meg az automatikus kilépést. A jelző óra beállítása A távirányító beépített jelzőórával rendelkezik.hogy beállítsa,nyomja meg és tartsa nyomva a 3 gombot,míg 2 rövid hangjelzést nem hall. Ismételten nyomja a 3 gombot,amig a képernyőn meg nem jelenik a ikon,megjelenik az óra és villogni kezd.hogy növelje nyomja meg az 1- es,csökkentéshez a távirányító 2 gombját.ha a gyors beállítást szeretné,tartsa folyamatosan nyomva a megfelelő gombokat. A percek beállításához nyomja meg röviden a 3 gombot. Hogy elindítsa a jelzőórát,nyomja meg az 1 gombot(on),hogy kikapcsolja, nyomja meg a 2 gombot(off). A távirányító jelzőórával van ellátva. Ahhoz, hogy ezt beállítsa, nyomja meg és tartsa lenyomva a 3. gombot, míg két hangjelzés nem hallható. Hogy kilépjen az óra beállítás menüpontból, nyomja meg és tartsa nyomva a 3 gombot,amig egy rövid hangjelzést nem hall,vagy várja meg az automatikus kilépést. Ha a jelző óra be van kapcsolva, a kijelzőn megjelenik a ikon.amikor aktiválódik egy meldikus hangjelzés hallható.hogy megszakítsa,nyomja meg a 3 gombot,ha nem szakítja meg, a jelzés 3 szor meg fog ismétlődni 5 percen belül. A kronométer beállítása: A beépített óra és jelzőóra mellett a távirányító rendelkezik beépített kronométerrel is. Hogy beállítsa azt,nyomja meg és tartsa nyomva a 3 gombot,mígnem 2 rövid hangjelzést hall. Nyomja meg ismételten a 3 gombot amíg a ikon megjelenik a képernyőn.ezután állítsa be a kronométert úgy ahogy előzőleg a jelzőórát tette. A maximális idő ami beállítható 19 óra 59 msp. Ha a kronométer be van kapcsolva (ON) a kijelzőn ott villog a ikon.ha lejárt a beállított idő 8 hangjelzés után eltűnik az ikon.hogy megszakítsa a hangjelzést nyomja meg a 3 gombot. Pagina 11

12 A kronométer gyors beállítása: A kronométer gyors beállításához nyomja meg egyszerre a 2 és 3 gombokat.megjelenik a kronométer aktuális állása és az ikon villogni kezd.hogy megváltoztassa a kronométer adatait egyszerre nyomja meg a2 vagy a 3 gombot.a gyor beállítás megadott értékei,melyek közül választhat a gyors beállításban a következők : 10perc,20perc,30perc,1 óra,1 óra 30 perc,2 óra. Amikor a kronométer be van kapcsolva(on),a kijelzőn láthatóak az aktuális adatok és a ikon villog.ha lejárt a beállított idő,8 hangjelzés hallható,majd az ikon eltűnik a kijelzőről. Figyelmeztető mód kiválasztása: A távirányító 2 lehetőséget ajánl:hangjelzés és vibrálás. Hogy kiválassza a kívánt módot nyomja meg egyidejüleg a 3 és 1 gombokat. A vibráló jelzés választása esetén a távirányító 2 vibrál és a ikon megjelenik a kijelzőn. A hangjelzés választása esetén hallható lesz egy dallamos hangjelzés és a ikon eltűnik a kijelzőről. Megjegyzés:Ebben a leírásban,abból a feltételezésből indulunk ki,hogy az akusztikus mód be van kapcsolva.a vibráció figyelmeztető funkció aktíválása esetén a hangjelzés helyett vibrálás van. Stand-by mód: Hogy az elemek élettartamát meghosszabítsuk a távirányító fel van szerelve egy úgynevezett stan-by móddal.amikor ez a mód aktiválva van, a riasztó rendszer kikapcsolása után a távirányító energiafogyasztása a minimumra van csökkentve. Hogy aktiválja a stand-by módot: 1. Nyomja meg és tartsa nyomva a távirányító 3 gombját,míg 2 rövid hangjelzést nem hall. 2. Nyomja meg ismételten a 3 gombot,míg a kijelzőn meg nem jelenik a ikon. 3. Nyomja meg az 1 gombot,hogy aktiválja a stand-by módot(on) vagy a 2 gombot,hogy kikapcsolja azt (OFF). 4. Hogy kilépjen ebből a beállítási menüpontból,nyomja meg és tartsa nyomva a 3 gombot,amíg egy rövid hangjelzést nem hall vagy várja meg az automatikus kilépést. Amikor a stand-by mód be van kapcsolva (ON), a ikon folyamatosan a kijelzőn van.2 percel azután,hogy a védelmi módot kikapcsolja a ikon eltűnik,megerősítve a stand-by mód aktiválását. Pagina 12

13 A védelmi mód hangjelzéssel aktiválása 1 hang jelzés 1 fény jelzés Ajtók blokkolva Mielőtt a védelmi módot aktiválná,győződjön meg,hogy a motor le van állítva, az ajtók,a csomagtartó és a motorháztető megfelelően be vannak csukva.hogy bekapcsolja a védelmi módot nyomja meg az 1 gombot.megerősítésként a rendszer hangjelzést ad le és a fények villanak egyet. Ha az ajtók rá vannak csatlakoztatva a riasztóra,automatikusanblokkolva lesznek.a LED jelzés villan egyet jelezve,hogy a jármű védve van. Továbbá a és ikonok megjelenek a képernyőn és egy rövid hangjelzés fog hallatszani. Ritkán villog FIGYELEM!Ha az ajtók nincsenek rendesen becsukva, a riasztó berendezés 4 hangjelzést és fényjelzést ad le,figyelmeztetve erre. A védelmi mód aktiválása néma üzemmódban: Mielőtt a védelmi módot aktiválná,győződjön meg,hogy a motor le van állítva, az ajtók,a csomagtartó és a motorháztető megfelelően be vannak csukva. Hogy aktiválja a funkciót vigye a kurzort a nyomja meg a távirányító 2 gombját. ikonra és 1 fényjelzés Ajtók blokkolva Ritkán villog A mód aktivállása egyetlen fényjelzéssel lesz megerősítve.ha az ajtók rá vannak csatlakoztatva a riasztó berendezésre, automatikusan blokkolva lesznek.a LED jelző villani fog,jelezvén,hogy a jármű védve van. Továbbá a és ikonok megjelennek a kijelzőn és egy rövid hangjelzés lesz hallható. FIGYELEM!Ha az ajtók nincsenek rendesen becsukva, a riasztó berendezés 4 hangjelzést és fényjelzést ad le,figyelmeztetve erre. Pagina 13

14 A védelmi mód aktiválása müködő motorral: A riasztó berendezés engedélyezi a védelmi mód bekapcsolását akkor is ha a motor jár.például egy rövid megálláskor.a motor müködésének maximális ideje az 1 funkción belül programozható.hogy bekapcsolja a védelmi rendszert,tartsa be a következő lépéseket: 1. Elindított motornál kapcsolja be a kéziféket 2. Elindított motorral,nyomja meg és tartsa nyomva az 1 gombot,amig a jelzők 3-szor villannak ls a távirányító hangjelzést ad le. A ikon és a motor működési ideje ki lesz jelezve.a LED jelző világitani fog. A motor müködési ideje egybeesik a motor előmelegítés és müködés tervezett időpontjával,mely lehet 10,15,20 perc vagy korlátlan.ez utóbbi esetben a ikon jelenik meg. 3. Vegye ki a kulcsot a kontaktból és hagyja el az autót.a motor müködik(győzödjön meg,hogy a motorháztető helyesen le van csukva). 4. Nyomja meg a távirányító 1 gombját.a védelmi mód aktiválása egy rövid hangjelzésel és egy fény villanással van jelezve.a kontakt és az ütés gátló kizárásra kerül a védelemből.ha az ajtók csatlakoztatva vannak a riasztóhoz,automatikusan blokkálódnak.a távirányító egy rövid hangjelzést ad le,a ikon megjelenik a kijelzőn az aktuális idővel. A motor automatikus leállása után a védelmi mód aktiválva marad.a kontakt ls az ütésgátló védelem aktiv lesz és a LED jelző villogni fog. FIGYELEM! Ha a turbo kronométer és a karbantartási mód egyidejüleg be van kapcsolva, a motor járása közbeni védelem nem elérhető.ilyen körülmények között és a fenti lépések betartásával,a rendszer hatékony müködése érdekében használja a turbóidőzítőt(további részletek a Turbo időzítés menüpontban). A védelmi üzemmód automata aktiválása (Beállítható funkció) Ha a védelmi mód automatikus aktiválása be van programozva,a motor leállítása és az utolsó ajtó becsukása után a rendszer egyetlen hang és fény jelzéssel jelez.10 másodperc után a védelmi mód automatikusan aktiválódik.ez megerősítve lesz egy hangjelzéssel,egy távirányító által leadott jellel és egy fényjelzéssel.az ajtók lezáródnakés a és ikonok megjelennek a kijelzőn. Figyelem! Ha valamelyik záró gomb rossz, a védelmi mód automatikus aktiválása lehetetlen.ha a kézifék nincs bekapcsolva,a csomagtartó,motorháztető nyitva van, a rendszer 4 hang és 4 fényjelzést ad le. Pagina 14

15 A védelmi mód sürgös bekapcsolása távirányító nélkül Hogy aktiválja sürgös esetekben a védelmi módot,mint például a távirányító elvesztése esetében,kövesse a következő lépéseket: 1. Fordítsa el a kulcsot gyújtás módban,annélkül,hogy elindítaná a motort 2. Nyomja meg 8-szor a szerviz Valet gombot 3. Vegye le a gyújtást.a rendszer egyetlen hang és fényjelzést ad le. 20 másodperc alatt hagyja el az autót és manuálisan zárja be az ajtókat.a rendszer lead egy hangjelzést ahogyan a távirányító is.mindegy,hogy az ajtók be vannak e zárva vagy nem 20 másodperc alatt a rendszer bekapcsolja a védelmi módot.fényjelzés és a LED jelző villogni kezd. Figyelem! Ha be van programozva az automata védelmi mód bekapcsolása,az utolsó ajtó becsukása után lesz egy hangjelzés leadva a rendszeről és a távirányítótól is,aztán lesz még egy hang és egy fényjelzés is. Ha a kézifék nincs bekapcsolva, a csomagtartó és a motorháztető nincs rendesen becsukva 4 hang és 4 fényjelzés lesz láttható és hallható. Ha a védelmi mód sürgösségileg van bekapcsolva(távirányító nélkül),bármelyik riasztási mód aktiválását követően jelzések lesznek leadva(4 fény és 4 hangjelzés) és ha a védelmi mód nincs kikapcsolva 20 másodpercen belül elekzdődik a riasztás. Védelmi mód bekapcsolása utáni késleltetett (Programozható funkció) A riasztó berendezés lehetővé teszi az ajtók,csomagtartó és motorháztető érzékelőinek időzítését 5,15,30,45 másodperccel a védelmi mód aktiválását követően. Ez a funkció szükséges lehet az ajtók ellenőrzésénél a mennyezeti fény fokozatos kialvásánál vagy a hanghatások érzékenységének csökkentésekor.ebben az esetben,ha a mennyezeti fény fel van kapcsolva,nem lesz jelzés leadva.a védelmi mód aktiválása után a motor azzonnal blokkolva lesz.ha az ajtók rá vannak cstlakoztatva a rendszerre,azok is le lesznek blokkolva. Amikor a beállított idő lejár a jelzők egyszer felvillannak,és az ajtók, a csomagtartó és a motorháztető védelmi módba kerülnek.ha az ajtók nyitva maradnak egy sorozat riasztás hallatszik.ha a csomagtartó vagy a motorháztető maradnak nyitva,ezek védelme időszakosan kimarad a védelmi módból.de ezek helytelen bezárásáról a rendszer azonnal tájékoztat. Pagina 15

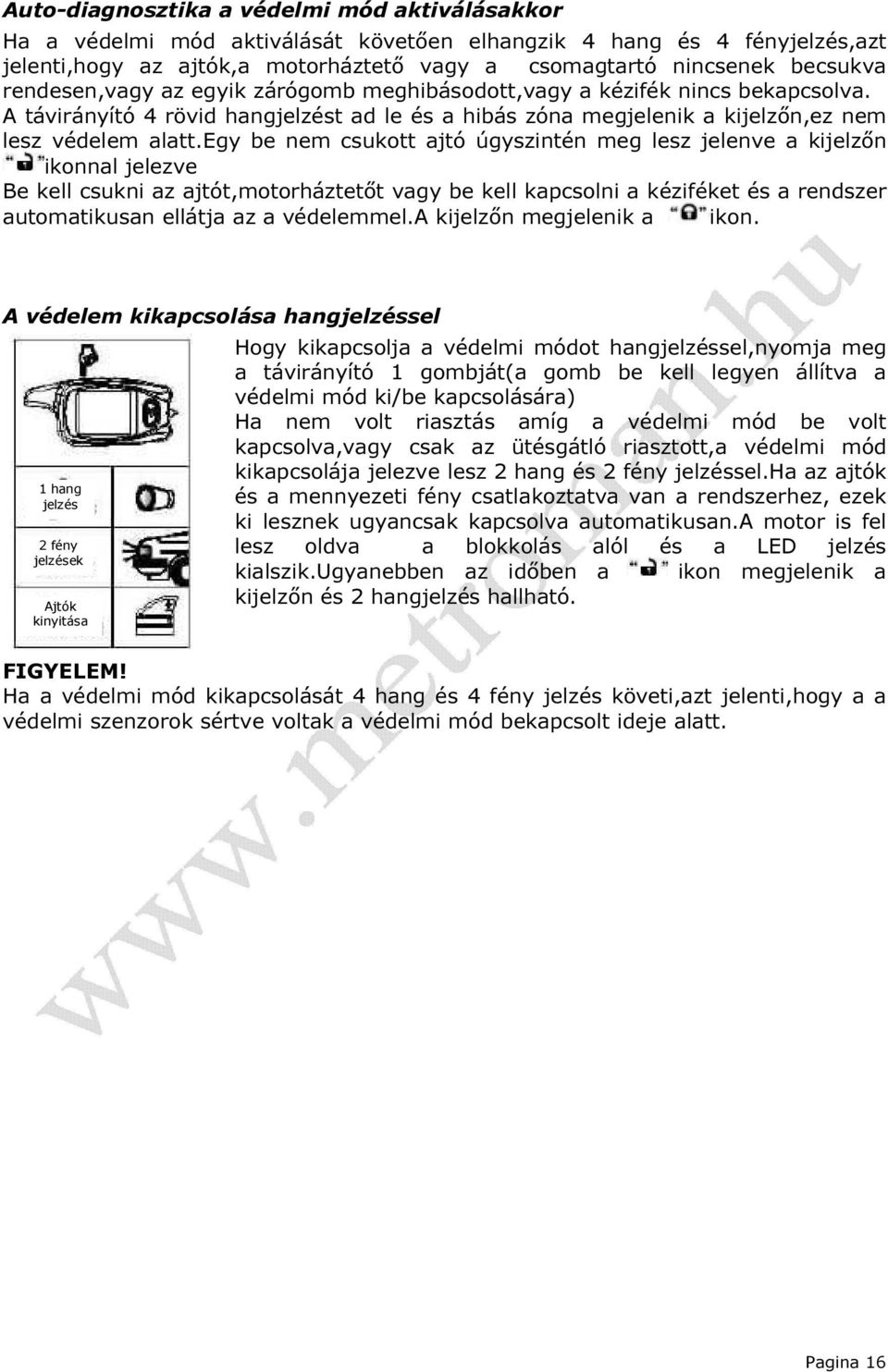

16 Auto-diagnosztika a védelmi mód aktiválásakkor Ha a védelmi mód aktiválását követően elhangzik 4 hang és 4 fényjelzés,azt jelenti,hogy az ajtók,a motorháztető vagy a csomagtartó nincsenek becsukva rendesen,vagy az egyik zárógomb meghibásodott,vagy a kézifék nincs bekapcsolva. A távirányító 4 rövid hangjelzést ad le és a hibás zóna megjelenik a kijelzőn,ez nem lesz védelem alatt.egy be nem csukott ajtó úgyszintén meg lesz jelenve a kijelzőn ikonnal jelezve Be kell csukni az ajtót,motorháztetőt vagy be kell kapcsolni a kéziféket és a rendszer automatikusan ellátja az a védelemmel.a kijelzőn megjelenik a ikon. A védelem kikapcsolása hangjelzéssel 1 hang jelzés 2 fény jelzések Ajtók kinyitása Hogy kikapcsolja a védelmi módot hangjelzéssel,nyomja meg a távirányító 1 gombját(a gomb be kell legyen állítva a védelmi mód ki/be kapcsolására) Ha nem volt riasztás amíg a védelmi mód be volt kapcsolva,vagy csak az ütésgátló riasztott,a védelmi mód kikapcsolája jelezve lesz 2 hang és 2 fény jelzéssel.ha az ajtók és a mennyezeti fény csatlakoztatva van a rendszerhez, ezek ki lesznek ugyancsak kapcsolva automatikusan.a motor is fel lesz oldva a blokkolás alól és a LED jelzés kialszik.ugyanebben az időben a ikon megjelenik a kijelzőn és 2 hangjelzés hallható. FIGYELEM! Ha a védelmi mód kikapcsolását 4 hang és 4 fény jelzés követi,azt jelenti,hogy a a védelmi szenzorok sértve voltak a védelmi mód bekapcsolt ideje alatt. Pagina 16

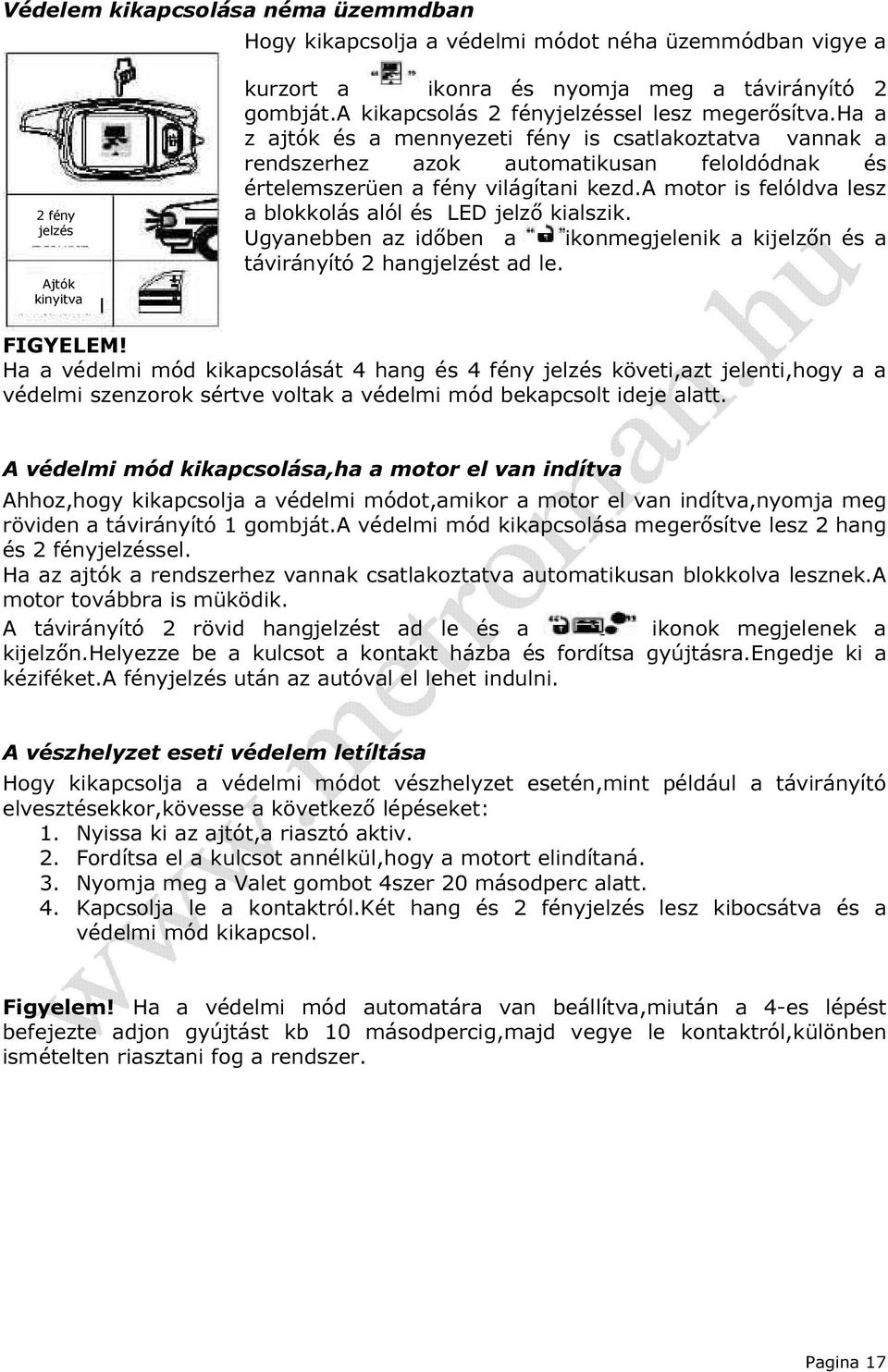

17 Védelem kikapcsolása néma üzemmdban Hogy kikapcsolja a védelmi módot néha üzemmódban vigye a 2 fény jelzés Ajtók kinyitva kurzort a ikonra és nyomja meg a távirányító 2 gombját.a kikapcsolás 2 fényjelzéssel lesz megerősítva.ha a z ajtók és a mennyezeti fény is csatlakoztatva vannak a rendszerhez azok automatikusan feloldódnak és értelemszerüen a fény világítani kezd.a motor is felóldva lesz a blokkolás alól és LED jelző kialszik. Ugyanebben az időben a ikonmegjelenik a kijelzőn és a távirányító 2 hangjelzést ad le. FIGYELEM! Ha a védelmi mód kikapcsolását 4 hang és 4 fény jelzés követi,azt jelenti,hogy a a védelmi szenzorok sértve voltak a védelmi mód bekapcsolt ideje alatt. A védelmi mód kikapcsolása,ha a motor el van indítva Ahhoz,hogy kikapcsolja a védelmi módot,amikor a motor el van indítva,nyomja meg röviden a távirányító 1 gombját.a védelmi mód kikapcsolása megerősítve lesz 2 hang és 2 fényjelzéssel. Ha az ajtók a rendszerhez vannak csatlakoztatva automatikusan blokkolva lesznek.a motor továbbra is müködik. A távirányító 2 rövid hangjelzést ad le és a ikonok megjelenek a kijelzőn.helyezze be a kulcsot a kontakt házba és fordítsa gyújtásra.engedje ki a kéziféket.a fényjelzés után az autóval el lehet indulni. A vészhelyzet eseti védelem letíltása Hogy kikapcsolja a védelmi módot vészhelyzet esetén,mint például a távirányító elvesztésekkor,kövesse a következő lépéseket: 1. Nyissa ki az ajtót,a riasztó aktiv. 2. Fordítsa el a kulcsot annélkül,hogy a motort elindítaná. 3. Nyomja meg a Valet gombot 4szer 20 másodperc alatt. 4. Kapcsolja le a kontaktról.két hang és 2 fényjelzés lesz kibocsátva és a védelmi mód kikapcsol. Figyelem! Ha a védelmi mód automatára van beállítva,miután a 4-es lépést befejezte adjon gyújtást kb 10 másodpercig,majd vegye le kontaktról,különben ismételten riasztani fog a rendszer. Pagina 17

18 A védelmi mód automatikus újrakapcsolása véletlenszerű kikapcsolás esetén (programozható funkció) Ha az ajtók nincsenek kinyitva 30 másodperccelk azután,hogy a védelmi módot kikapcsoltuk,az automatán újra bekapcsol. Ha aktiválva volt a hangjelzéses védelem,a visszakapcsolás egy hang és egy fényjelzéssel meg lesz erősítve. A és ikonok megjelennek a kijelzőn és a távirányító egy rövid hangjelzést ad le. Ha néma üzemmódban volt aktiválva a védelmi mód, az újra aktiválás fényjelzéssel lesz megerősítve.a és ikonok megjelennek és a távirányító egy rövid hangjelzést ad ki. Ha az ajtók a rendszerre vannak kötve,akkor azok automatikusan újra blokkolva lesznek,akárcsak a motor és a LED fényjelző villogni kezd. Auto-diagnosztika a védelmi mód kikapcsolásánál 4 (2) hang jelzések 4 (2) fény jelzések Ajtók kinyitva Abban az esetben,miközben a védelmi mód aktív és riasztó jelzést váltottak ki az ajtó,a motorháztető,a csomagtartó vagy a kézifék és ezek a jelzések nem voltak megszakítva a távirányító által,a védelmi mód kikapcsolása után 4 hang és 4 fényjelzés lesz leadva,és a riasztás okai megjelennek a kijelzőn. Ha a jelzések meg voltak szakítva a távirányító által,a védelmi mód kikapcsolása meg lesz erősítve 2 hang és 2 fényjelzéssel,anélkül,hogy a kijelzőn megjelennének a riasztás okai. Védelmi funkciók Ha bármelyik érzékelő aktiválva van a védelmi módban,a riasztó jelzések automatikusan el lesznek indítva: a riasztó hangjelzései,a fényjelzések és a mennyezeti világítás. A botor blokkolva lesz.a távirányító riasztó jelzéseket ad le és megjelennek a riasztás okai a kijelzőn.a hangjelzések a kisérve lesznek a kijelzőn megjelenő a fényjelzések kísérve lesznek a kijelzőn a fénnyek villogásával. ikonnal,és A riasztó jelzések ciklusokba vannak rendezve,mint ahogy azt az alábbi táblázat muatatja. Pagina 18

19 Ciklusok: Riasztás Ütésérzékelő 1 szint Ütésérzékelő 2 szint Ajtók Motorháztető Csomagtartó Kontakt Kézi fék Kijelzett ikon Ciklusok/időtartam 3 hangjelzés 6 fényjelzés 20 msp hangjelzés 20 msp fényjelzés 30 msp hangjelzés 35 msp fényjelzés 30 msp hagjelzés 35 msp fényjelzés 30 msp hangjelzés 35 msp fényjelzés 30 msp hangjelzés 35 msp fényjelzés 30 msp hangjelzés 35 msp fényjelzés Maximális ciklusok száma folyamatos riasztás esetén 8 egymást követő 8 egymást követő Maximális ciklusok száma periodikus riasztás esetén egymást 3 követő 1 3 Megjegyzés: Ha a riasztó jelzések meg lettek szakítva a távirányító által a ciklusok száma periodikus riasztás esetén vissza vannak állítva. Ha a védelmi mód néma üzemmódban van aktiválva,a riasztást nem kísérik hangjelzések. A riasztó jelzések megszakítása Ha meg akarja szakítani a riasztó jelzéseket anélkül,hogy a védelmi módot kikapcsolná,nyomja meg a távirányító 1 gombját.a védelmi mód aktív marad. Ha a megszakítás pillanatában a riasztás oka orvosolva lett úgy a hangjelzések,mint az ikonok a kijelzőn le lesznek állítva és el lesznek tűntetve. Ha a riasztás oka nincs orvosolva az ikonok aktivak maradnak a kijelzőn és az aktuális zóna ki lesz vonva a védelemből. Az ikonok,csak a hiba orvoslása után tűnnek el a kijelzőről,megerősítve egy rövid hangjelzéssel. Hogy csak a távirányító figyelmeztető jeleit szakítsa meg,nyomja meg a 3 gombot.a hangjelzések leállnak és az ikonok eltűnnek a kijelzőről. Pagina 19

20 A pánik mód aktiválása távolról Hogy aktiválja a pánik módot,mikor a motor le van állítva nyomja meg és tartsa nyomva egyidejüleg az 1 és 2 gombot min.3 mspig.3 hang és 3 fényjelzés lesz leadva.a távirányító is lead egy hangjelzést. 3 hang jelzések 3 fény jelzések Ha a védelmi mód előzőleg ki lett kapcsolva,a pánik mód aktiválásakkor az összes ajtó blokkolva lesz és a pánik mód kikapcsolásakkor a védelmi mód automatikusan be lesz kapcsolva. Egyidejüleg a és a ikonok megjelennek a kijelzőn. Behatolás elleni védelem aktiválása távirányító segítségével Hogy aktiválja a behatolás ellenni védelmet,miközben a motor el van indítva,használja a 3 gombot,hogy a kurzort a ikonra vigye és nyomja meg a távirányító 2 gombját. A riasztó jelezni fog először 30 mspig fényjelzéssel,majd hang és fényjelzéssel,és a távirányító hangjelzést ad le.az Hangjelzések ajtók blokkolva lesznek a a kijelzőn. ikon folyamatosan jelen lesz Fényjelzések Hogy kikapcsolja a behatolás elleni védelmet az első 30 mspben,nyomja meg és tartsa nyomva az erre szolgáló gombot amíg 2 hangjelzés és a távirányító által leadott dallamos hangjelzést nem volt hallható.a fényjelzések megszünnek. Hogy kikapcsolja a behatolás ellenni védelmet vigye a kurzort a ikonra és nyomja meg egyszerre az 1 és 2 gombot 3-5 mspig.a riasztó jelzések megszünnek és az ikonok eltűnnek a kijelzőről. Pagina 20

21 A behatolás ellenni védelem aktiválása az erre szolgáló gombbal Hogy ezt a módot aktiválja,nyomja meg az erre szolgáló gombot.30 másodpercig villognak a jelzések,a távirányító ugyanebben az időben fény és hangjelzéseket ad le. A motor blokkolva lesz és a ikon villogni fog. Hogy kikapcsolja ezt a modot az első 30 másodpercben,nyomja meg és tartsa nyomva az erre szolgáló gombot míg 3 hangjelzés vagy a távirányító dallamos hangjelzést le nem ad.a fényjelzések megszűnnek. Hogy kikapcsolja ezt a módot 30 másodperc után,vigye a kurzort a ikonra és nyomja meg egyszerre a távirányító 1 és 2 gombját kb 3-5 másodpercig.a riasztó jelzések abbamaradnak,a motor feloldódik a blokkolás alól és az ikonok eltűnnek a kijelzőről. Immobilizer (Programozható funkció) Ennél a programozásnál a motor le van blokkolva 30 másodperccel minden egyes leállítás után,ha be van kapcsolva a védelmi mód,ha nem. A leblokkolás után a LED jelző folyamatosan világít. Beriasztva,fordítsa el a kulcsot ON állásba Folyamatos világítás Hogy kikapcsolja az imobilajzert,nyomja meg a távirányító 1 gombját,2 fényjelzést lát mad és a 2 a távirányító által leadott hangjelzést hall,a LED jelző pedig kikapcsol. Megjegyzés: Ha a turbo időzítő és az imobilajzer egyazon időben vannak beprogramozva,akkor,ha a motor el van indítva és a védelmi mód nem aktív,a motor le állhat 30 másodperccel azután,hogy kivette a kulcsot a kontaktból egészen addig,míg a turbo kronométer beállított ideje le nem jár. A motor leblokkolása A motor blokkolása a védelmi mód teljes idejére fenn van tartva.a riasztó jelzések ellenére minden kísérlet a motor elindítására,sikertelen lesz.a riasztó berendezés teljes kiiktatása után is a motor blokkolva marad. Pagina 21

22 Áramszünet elleni védelem Minden kísérlet a riasztó árammegszakítás által történő kikapcsolása eredmény nélküli lesz.például,ha kivesszük az elemeket,a riasztó berendezés megőrzi a beállításokat amíg újra vissza nem helyezzük azokat. Ebben az esetben a távirányító egy dallamos hangjelzést ad le. Ha saját szíréna csatlakozik a rendszerhez,akkor ez figyelmeztető jelzéseket ad le,ha az elemek el lettek távolítva. A rendszer helyzete a müködés megszakítása előtt Védelmi mód inaktiv Védelmi mód aktiv Riasztási mód, kiváltó ok orvoslása Riasztási mód, kiváltó ok orvoslása Szervíz mód aktiv A rendszer helyzete a müködés visszaállítása után Védelmi mód inaktiv Védelmi mód aktiv Védelmi mód aktiv Riasztási mód Szervíz mód aktiv A riasztó berendezés szervíz funkciói: Az ütésgátló ki/be kapcsolása A riasztó berendezés határtalan lehetőséget kínál az ütésérzékelő ki/be kapcsolására egy bizonyos védelmi ciklus alatt. Ha pusztán csak az előzöleg beállított szintet kell kikapcsolni,vigye a kurzort a ikonra és nyomja meg egyszer a távirányító 2 gombját.a ikon megjelenik a kijelzőnés a sziréna 2 hangjelzést ad le,míg a távirányító egy dallamos hangjelzést.az első szintje az ütésgátlónak így ki van kapcsolva. Ha minden szintet ki akarja kapcsolni,vigye a kurzort a ikonra és nyomja meg megint a 2 gombot.a ikon eltűnik egy hangjelzés kíséretében.így az ütésgátló minden szintje ki van kapcsolva. Ha újra aktiválni akarja az ütésgátlót,vigye a kurzort a ikonra és nyomja meg a távirányító 2 gombját 3-szor.A ikon eltűnik egy hangjelzés kíséretében.így az ütésgátló mindkét szintje újra aktiválva lesz. Pagina 22

23 A központi zár szabályozása távirányítóról (elindított motorral) Amikor a motor el van indítva,az 1 gomb sikeres megnyomásával le blokkolja vagy feloldja az ajtókat. A következő ikonok jelennek meg a kijelzőn: 1. ajtók blokkolva 2. ajtók blokkolása feloldva 3. Az elindított motort a ikon jelzi. Az automata központi zár szabályozása kontakt útján (programozható funkció) Automatikus központi zár engedélyezése/letíltása kontaktról rendelkezésre áll mint lehetőség.ha aktív,akkor lehetőséget ad az ajtók blokkolására a motor indításakkor. Három lehetséges válasz van a motor elindításakkor: 1. Ajtók nem blokkoltak le 2. Ajtók blokkolva 10 másodperccel a motor indítása után. 3. Ajtók blokkolva 30 másodperccel a motor indítása után Figyelem! Ha valamelyik ajtó nyitva van a motor indításakkor vagy 10,30 másodperc alatt ki lesz nyitva,az automata blokkolás nem hajtható végre. A jármű helyzetének meghatározása 6 hang jelzés 6 fény jelzés Hogy meghatározza a jármű helyét pl egy sötét parkolóban,nyomja meg röviden és egyidőben az 1 és 2 gombot. Ha a védelmi mód hangos módban gyakran aktiválva és feloldva volt, a sziréna 6 hangjelzést ad le 6 fényjelzés kíséretében. Ha a védelmi mód néma üzemmódban volt aktiválva gyakrabban akkor csak 6 fényjelzés lesz leadva a rendszer által. Mindkét esetben a távirányító dallamos hangjelzést ad majd le. Pagina 23

24 Hívás az autótól mód Hogy az autótol jelet küldjön a távirányítóhoz,nyomja meg az leadóra szerelt gombot. 6 fényjelzés lesz leadva.a ikon megjelenik a távirányító kijelzőjén és a hívás hangjai 20 másodpercig hallhatóak lesznek. Hogy megszakítsa a jelzéseket és eltűntesse az ikont a kijelzőről nyomja meg a távirányító 3 gombját. Turbó-kronométer Turbó (Programozható funkció) A turbóval ellátott járművek esetében rendelkezésre áll a turbó kronométer mód,mely lehetővé teszi,hogy a motor a kulcs eltávolítása után is müködjön egy bizonyos időszakra. Ez a mód hosszabb élettartamot bíztosít a turbófeltőltőnek. A turbó kronométer aktiválásának ideje lehet 1,3 vagy 6 perc.ha a turbo kronométer aktív,tény melyet a LED jelző jelez,az ajtók blokkolása védelmi módban aktív,a riasztó berendezés leállítja a motort és az ütésgátló által leadott jelzéseket,mindaddig,míg a turbofeltőltő leáll. A motor nem lesz leblokkolva,hanem automatán le lesz álítva,miközben az indítóház zónái és az ütésgátlás a védelem része csak a turbo kronométer leállítása után lesz. A LED jelző nagyobb gyakorisággal villog. Figyelem: 1. A turbo kronométer aktiválásának algoritmusa a motor karbantartásának programozási módjától függ.ha az AUTO mód be van programozva,a turbo kronométer automatikusan aktiválva lesz a kontakt lekapcsolása után. Ha lekapcsolja a gyújtást vagy a motor lefulad,ajánlott beállítani a SAFE módot.ebben az esetben,hogy aktiválja a turbo kronométert,miközben a motor müködésben van,nyomja meg és tartsa nyomva a távirányító 1 gombját míg 3 fényjelzés és a távirányító dallamos hangjelzését nem hallja. A kijelzőn megjelenik a ikon és a turbo kronométer beállított ideje,pl r 01. Ekkor leállíthatja a motort és kiveheti a kulcsot a kontaktból.a motor müködésben marad a beállított ideig(1,3,6 perc) 2. A turbo kronométer funkció csak akkor aktiválható,ha a kézifék be van kapcsolva. Záró gombok A riasztó berendezés vezérelni tudja az ajtók,a motorháztető és csomagtartó bezárását,amikor a védelmi mód nincs aktiválva.ezek kinyitását a LED jelző villanásai kísérik.ellenkező esetben az aktuális záró gomb hibás. Pagina 24

25 A jármű helyzetének és belső hömérsékletének nyomonkövetése Helyezze a kurzort a ikonra és nyomja meg a távirányító 2 gombját.három fényjelzés lesz leadva.a kijelzőn megjelenik a jármű belső hömérsékletének értéke és az aktuális védelmi mód.ezzel együtt egy dallamos hangjelzés hallható. 6 fény jelzés Megjegyzés: a kijelzett hőmérséklet eltérhet a reális hömérséklet értékétől,mert ez a leadó helyzetétől függ.(pl ha ez a napfényen van,a kijelzett hömérséklet értéke magasabb lesz mint a reális hömérséklet) Valet szervíz mód A védelmi mód és a lopásgátló időszakos kikapcsolása végett,például különböző javítások végzésekkor ajánlott aktiválni a Valet szervíz módot. Vigye a kurzort a ikonra és nyomja meg a távirányító 2 gombját. 4 hangjelzés,4 fényjelzés és egy a távirányító által leadott dallamos hangjelzés lesz leadva. 6 fény jelzések A ikon villogni fog a kijelzőn.ebben az esetben csak az ajtók blokkolásának ki/be kapcsolása és az 1 es opcionális gomb(a csomagtér kinyitása) lesz aktiv. Hogy kikapcsolja a Valet szervíz módot,vigye a kurzort a ikonra és nyomja meg a távirányító 2 gombját.a sziréna 3 hangjelzést, a fényjelzők 3 fényjelzést és a távirányító egy dallamos hangjelzést ad le.a ikon eltűnik a kijelzőről. Pagina 25

26 Opcionális 1 csatorna (Csomagtartó kinyitása) 3 hangjelzés 3 fényjelzés Az egyes gombot (sárga-fekete kábel) aktiválni lehet függetlenül a rendszer aktuális állapotától és használni a csomagtér kinyitásához távolról.ha a védelmi mód aktiválva van úgy a csomagtér,mint az ütésérzékelő ki lesz vonva a védelem alól idéglenesen. Két lehetőség van ennek aktiválására: 1. Nyomja meg és tartsa nyomva a távirányító 2 gombját 2 másodpercig 2. Használva a távirányító 3 gombját vigye a kurzort a ikonra majd nyomja meg a távirányító 2 gombját. 3 fény és 3 hangjelzés lesz leadva. Ha a védelmi mód ki van kapcsolva a ikon villogni fog a kijelzőn. Ha a védelmi mód aktív a és ikonok fognak villogni a kijelzőn. Egy negatív impulzus lesz az 1 csatornán,melynek időtartama 1 másodperc és a csomagtartó kinyílik.ellenkező esetben semmilyen jelzés és ütésérzékelő kikapcsolás megerősítése nem lesz jelezve. Abban a percben amikor a csomagtartó be lesz zárva a jármű védelem alatt áll,úgy a csomagtartó,mint az ütésgátló zónái, 5 másodperc után.jelez a sziréna és a távirányító is, az erre irányuló ikonok pedig eltűnnek a kijelzőről.. 2 opcionális csatorna (programozható funkció) 1 hangjelzés A 2 opcionális csatornát (sárga-piros kábel) aktiválni lehet függetlenül a riasztó berendezés állapotától 0,8,1,30 perces intervallumban mindaddig amíg a távirányító által ki nem lett kapcsolva.a jelzés ideje a rendszer beállításakkor van meghatározva (4 funkció).a csatornát a jármű segédberendezéseinek vezérlésére szolgál. 1 fényjelzés Hogy aktiválja/kikapcsolja ezt a csatornát,helyezze a kurzort a ikonra,majd nyomja meg a távirányító 2 gombját.hallható egy hangjelzés, egy fényjelzés látható és a távirányíó is lead egy hangjelzést.egyben a ikon is megjelenik a kijelzőn,kikapcsolásnál pedig eltűnik a kijelzőről. Pagina 26

27 3 opcionális csatorna (programozható funkció) A 3 opcionális csatorna (sárga-kék kábel) beállítható függetlenül a rendszer aktuális állapotától.amikor a védelmi mód be van kapcsolva 2 fajta aktiválási módot tudunk beprogramozni: 1.Aktiválás, a védelmi mód kikapcsolása nélkül 0,8,10,30 másodperces időinervallumra,vagy amíg ki nincs kapcsolva távirányítóról. 2.A védelmi móddal való egyidejű aktiválás 0,8 3 hang jelzések másodperces időintervallum(fix érték) Hogy ki/be kapcsolja a csatornát,vigye a kursort a 3 fény jelzések ikonra és nyomja meg a távirányító 2 gombját. Ha az 1-es variáció szerint van aktiválva,3 hangjelzés,3 fényjelzést és a távirányító hangjelzése lesz leadva. Ha a 2 variáció szerint van aktiválva 2 hang és 2 fényjelzés lesz leadva. 4 opcionális csatorna (elektromos ablakemelők és mennyezeti lámpa) 4 Opcionális csatorna (kék kábel)két módon lehet beállítani: 1.Automatikus aktiválás a védelmi mód aktiválásával egyidejüleg.az aktiválás ideje másodpercre van állítva a telepítés során.ezt az algoritmust lehet használni,például,hogy kikapcsolja a mennyezeti lámpát 2.Automata aktiválás activare csak a védelmi mód aktiválásakkor.az aktiválás ideje másodpercre van állítva a telepítés során.ez idő alatt a rendszer nem válaszol az ütésgátló érzékelőt érő hatásra,hogy megakadályozza a hamis aktiválást.ezt az algoritmust lehet használni például,az elektromos ablakemelők automatikus bezárására amikor a védelmi mód be van kapcsolva. A rendszer állapotának jelentése LED jelzővel Jelzés sorozato k A rendszer különböző módjai különböző LED jelzési módokkal vannak jelentve.ha a távirányító nem rendelkezik LCD kijelzővel,mely mutatja a rendszer különböző Pagina 27

28 állapotát,meg tudjuk határozni a rendszer adott működési módját a LED jelző segítségével (lásd az alábbi táblázatot): A riasztóberendezés müködési módja Motor elindítás távolról Turbó kronométer aktív mód Immobilizáció mód aktiv Védelmi mód kikapcsolva Védelmi mód aktiv Ajtók,csomagtartó,motorháztető nyitva(járó motor mellett) A motor elindítása napi programozás vagy jelzőóra segítségével. A motor elindítása az aktív hőmérséklet függvényében A motor elindítása napi programozás,jelzőóra vagy aktív hőmérséklet függvényében Szervíz mód aktív LED jelzés módja Állandó világítás Állandó világítás Állandó világítás Kialszik Ritkán villog Gyakran villog 2 villanásos sorozatok 3 villanásos sorozatok 4 villanásos sorozatok 5 villanásos sorozatok A motor elinditás Müködtetni a motor indítás funkcióit automatikusan és távolról,a következő paramétereket kell programozni a telepítés során: Válassza ki az átvitel tipusát (STT) automatikus vagy manuális.ha az átvitel automatikus, helyezze a fenti 2 portba a kapcsolót, ha az átvitel manuális, helyezze a lenti 2 portba a kapcsolót. A használt üzemanyag tipusa benzin vagy gázolaj(8 programozható funkció). Be kell állítani az első motor beindításakkor a gyújtás időzítő jelenlétét/hiányát. A dízel motoroknál egy ilyen időmérő használata szükség a gyertyák előmelegítése céljából indítás előtt.az időzítő állítható 4,6 vagy 10 másodpercre(8 programozható funkció). A motor távolról való indítása lehetetlen,ha: 1. A kontakt ON pozicióban van 2. A motorháztető nyitva van 3. A kézifék nincs használva 4. Távirányítóról nem indítható, kézi váltós autók esetében A motor elindítás eljárása manuális átviteli tipus A motor elindítás eljárása mauális átviteli típusban, a semleges mód aktiválásából áll,melynek célja,hogy megakadályozza a motor indítását,ha az autó valamelyik sebességbe van kapcsolva. A fenti eljárás sikeres elvégzése után,a motort be lehet indítani. Pagina 28

29 A motor elindítása távolról Két variáció lehetséges a motor beindítására, függetlenül a védelmi mód aktuális helyzetének módjától: 3 hangjelzés 3 fényjelzés 1. Vigye a kurzort a ikonra és nyomja meg a távirányító 2 gombját. 2. nyomja meg az 1 gombot 3 másodpercig.az első probálkozást 3 hangjelzés,3 fényjelzés és a távirányító 1 dallamos hangjelzése kíséri.a LED jelző folyamatosan világít.a motor elindítása jelezve van,ahogy következik: 1) a motor elindításának próbálkozásai során a kijelzőn ott vannak végig a, ikonok. 2)Miután a motor beindult a kijelzőn megjelenik a ikon és a beállított bemelegítési időintervallum(10,15,20 perc vagy korlátlan, 99 ) 3) egy perccel a bemelegítés befejezése előtt megjelenik a kijelzőn a r01 és 1 hang és 4 fényjelzés kíséri ezt. 4) amikor a bemelegítési idő lejárt,a motor leáll és a kijelzőn megjelenik az r00 és a ikon kialszik. 5) 4 egymást követő kísérlet lehetséges a motor beindításához.ha a 4 próbálkozást követően sem indul el a motor a kijelzőn megjelenik a szimbólum,majd 4 hang és 4 fényjelzés követi. Ha a motor lefullad még a beállított bemelegítés időintervallumának lejárta előtt, egy újabb beindítási ciklus kezdődik. Megjegyzés. A maximum ideje az első aktiválásnak 0,8, 1,2, 1,8, vagy 3,0 másodperc lehet.mindenik sikeres próbálkozás 0,2 másodperccel meg van hosszabítva Ha a motor el lett indítva a maximum idő lejárta előtt,akkor az indító ki lesz kapcsolva,azzal a feltételezéssel,hogy a motor müködése a sebesség érzékelő és generátor által szabályozva lesz. Ha a motor müködése elektronikusan szabályozva van,az aktiválási időt az előre beállított indítási idő határozza meg. A motor napi automatikus indítása A rendszer lehetőséget kínál a motor elindítására és bemelegitésére naponta,ugyanabban az órában(például minden reggel). Hogy aktiválja ezt a funkciót,vigye a kurzort a ikonra és nyomja meg a távirányító 2 gombját. Ezután egy hang,egy fény és a távirányító dallamos hangjelzése hallható. A ikon,mely a motror napi elindítását jelzi,megjelenik a kijelzőn.a LED jelző kétszer villani fog. A funkció első aktiválásakkor,a motor el lesz indítva a beállított időintervallumra.az ezt követő indítások megismétlődnek minden 24 órában. Hogy kikapcsolja ezt a funkciót,helyezze a kurzort a ikonra és nyomja meg a távirányító 2 gombját.egy dallamos hangjelzés lesz hallható és a ikon eltűnik a kijelzőről. Pagina 29

30 Figyelem! Ha a motort nem lehet elindítani,bármilyen okból kifolyólag,minden utólagos beindítási programozás anulálva lesz. A motor automata elindítása hőmérséglet A rendszer lehetőséget ad a motor automata elindítása és bemelegítésére a hőmérséklet csökkenésének függvényében.a hőmérséklet ellenőrzése egy speciális,a motorházba beépített hőmérő által van végrehajtva.a motor automatikusan el lesz indítva,ha a hőmérséklet -5 C,-10 C,-15 C vagy -20 C alá süllyed,a beállított hőmérsékleti érték függvényében(2funkció).a felmelegítési időt egy programozható funkció határozza meg.a motor el lesz indítva,amikor a hőmérséklet értéke a beállított hőmérséklet értéke alá esik és az érzékelő jelez.egymást követő intervallumok bármikor lehetnek,de nem korábban,mint 1 óra az első előmelegítéstől.a funkció aktiválása után az ismétlés beállításának gyakorisága korlátlan. Hogy aktiválja ezt a funkciót,vigye a kurzort a ikonra és nyomja meg a távirányító 2 gombját.ezután egy hangjelzés, egy fényjelzés és a távirányító egy dallamos jelzése lesz hallható.a ikon,mely a motor automatikus elindítását hömérséklet függvényében jelzi,megjelenik a kijelzőn,egyidőben a beállított értékkel,,pl -10 C.A LED jelző 3 sorozat jelzést ad le.ha az aktiválás idejében a hömérséklet a beállított érték alatt van,a motor azonnal beindul. Hogy kikapcsolja ezt a funkciót vigye a kurzort a ikonra és nyomja meg a távirányító 2 gombját.2 hang,2 fény és a távirányító egy dallamos jelzése lesz leadva.az ikon eltűnik a képernyőről. Figyelem! 1. A motor beindulása anulálva lesz bármilyen hiba esetén(például,ha nem végeztük el a neutrális program módot,vagy hibás a hőmérő,stb.) 2. A sikeres elindítás időintervallumai nagyban függnek a hömérséklet érzékelő helyétől.az ehez kapcsolodó javaslatokért kérjük olvassa el a Beüzelemési utasításokat. A motor automata elindítása jelző óra funkcióval A rendszer lehetőséget ad a motor automatikus indítására azáltal,hogy beállítjuk a távirányító jelzőóráját. Hogy aktiválja ezt a funkciót,ellenőrizze a jelzőóra helyes működését,aztán állítsa be a kívánt órát,hogy a motor elinduljon.a ikon megjelenik a kijelzőn.aztán vigye a kurzort a ikonra,majd nyomja meg a távirányító 2 gombját.ezt kiséri majd egy hang,egy fény és a távirányítónak egy dallamos hangjelzése. A és ikonok megjelennek a kijelzőn és a LED jelző kétszer villani fog. Egyidejüleg ezzel a motor elindul és felmelegít a beállított ideig. Ha az előmelegítés nem szükséges,leállíthatja a motort a távirányító 1 gombjának megnyomásával.a következő elindítás a beállított időpontban fog bekövetkezni.nem szükséges,hogy a távirányító a rendszer müködési területén legyen a motor automatikus elindulásakkor.hogy kikapcsolja ezt a funkciót vigye a kurzort a ikonra és Pagina 30

Garancia. Model Széria Eladás dátuma Garancia ideje Telefonszám Eladó aláírása

Garancia. Model Széria Eladás dátuma Garancia ideje Telefonszám Eladó aláírása Garancia Model Széria Eladás dátuma Garancia ideje Telefonszám Eladó aláírása MEGJEGYZÉS: Telepítési és használati utasítás Köszönjük,hogy ezt a riasztó berendezést választotta. Az optimális teljesítmény
